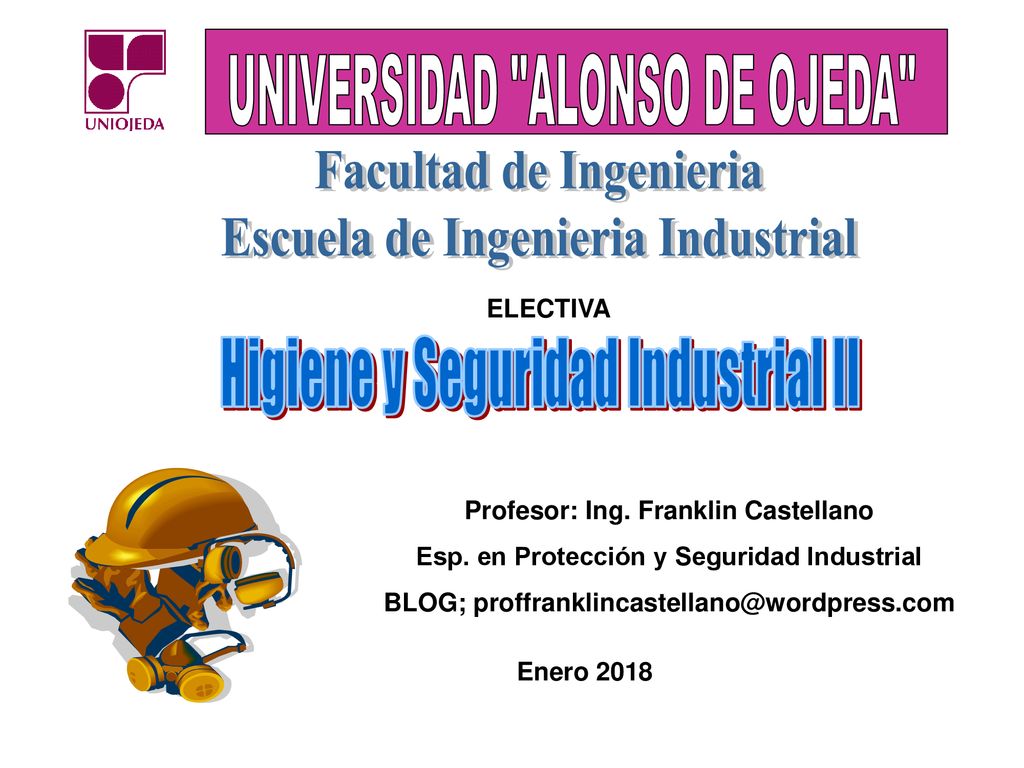

1 UNIVERSIDAD "ALONSO DE OJEDA"
Facultad de Ingenieria Escuela de Ingenieria Industrial ELECTIVA Higiene y Seguridad Industrial II Profesor: Ing. Franklin Castellano Esp. en Protección y Seguridad Industrial BLOG; Enero 2018

2 UNIVERSIDAD "ALONSO DE OJEDA"
1. OBJETIVO GENERAL: Estudiar las aplicaciones técnicas de la higiene y la seguridad en el trabajo. Herramientas de análisis y evaluación de riesgo, y análisis estadísticos de la gestión de la seguridad 2. OBJETIVOS ESPECÍFICOS: Conocer el significado de riesgo, su clasificación, así como las técnicas de análisis y evaluación de los mismos. Analizar los índices y estadísticas aplicados en seguridad que permiten medir la gestión de la misma.

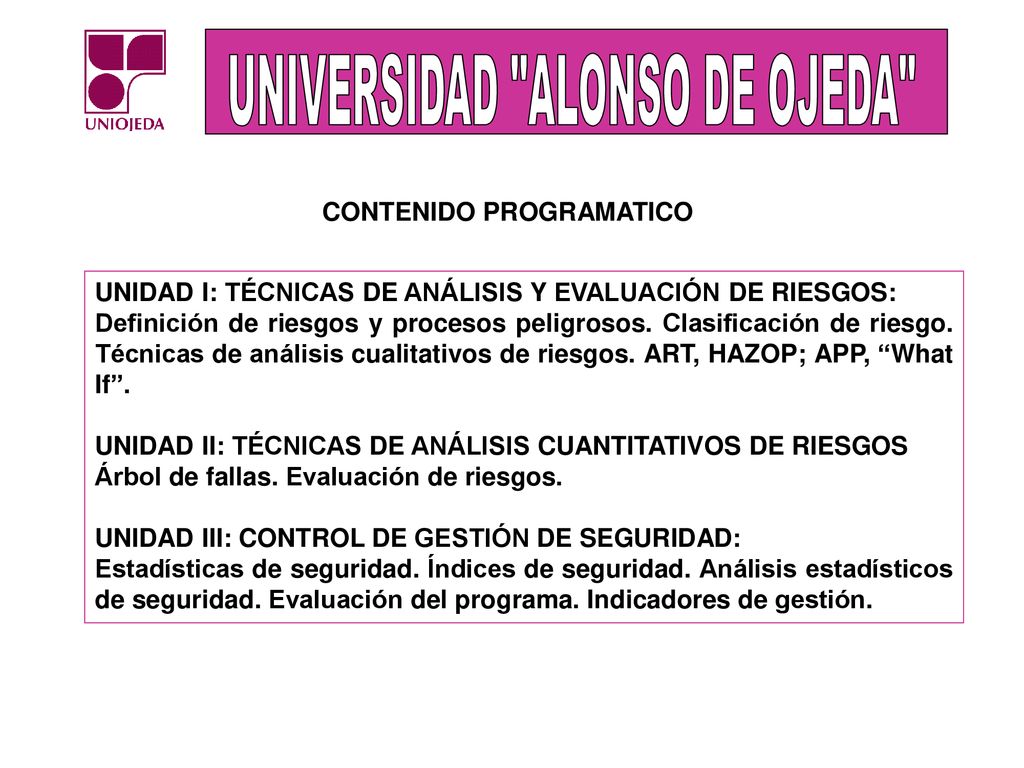

3 UNIVERSIDAD "ALONSO DE OJEDA"
CONTENIDO PROGRAMATICO UNIDAD I: TÉCNICAS DE ANÁLISIS Y EVALUACIÓN DE RIESGOS: Definición de riesgos y procesos peligrosos. Clasificación de riesgo. Técnicas de análisis cualitativos de riesgos. ART, HAZOP; APP, “What If”. UNIDAD II: TÉCNICAS DE ANÁLISIS CUANTITATIVOS DE RIESGOS Árbol de fallas. Evaluación de riesgos. UNIDAD III: CONTROL DE GESTIÓN DE SEGURIDAD: Estadísticas de seguridad. Índices de seguridad. Análisis estadísticos de seguridad. Evaluación del programa. Indicadores de gestión.

4 UNIVERSIDAD "ALONSO DE OJEDA"
CRONOGRAMA DE ACTIVIDADES Y ESTRATEGIAS DE EVALUACIÓN: Semanas Unidad Instrumentos de Evaluación Peso 1 - 4 1 Prueba escrita. Taller. 20% 5 – 8 2 Taller 40% 9 - 12 3

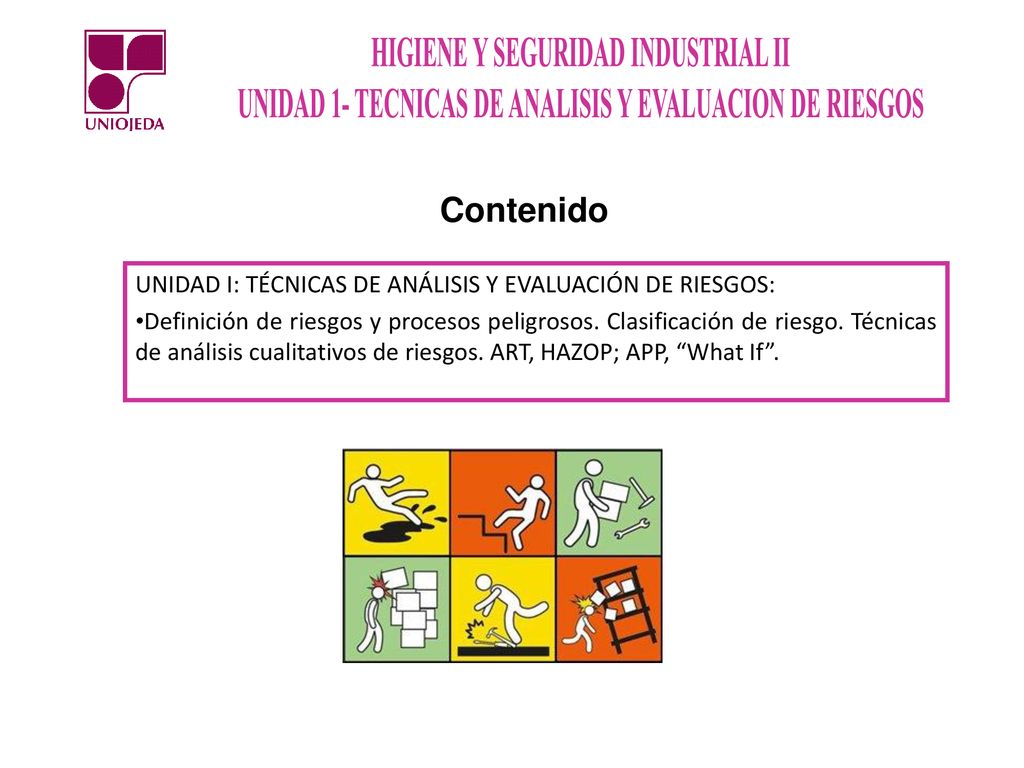

5 Contenido UNIDAD I: TÉCNICAS DE ANÁLISIS Y EVALUACIÓN DE RIESGOS:
Definición de riesgos y procesos peligrosos. Clasificación de riesgo. Técnicas de análisis cualitativos de riesgos. ART, HAZOP; APP, “What If”.

6 Definición de riesgos y procesos peligrosos
Es una medida de la probabilidad de ocurrencia de un accidente y la magnitud de sus consecuencias PELIGRO: Es una condición que tiene el potencial de causar daños a los seres humanos, propiedades, ambiente o una combinación de estos PROCESO PELIGROSO: Es el que surge durante el proceso de trabajo, ya sea de los objetos, medios de trabajo, de los insumos, de la interacción entre éstos, de la organización y división del trabajo o de otras dimensiones del trabajo, como el entorno y los medios de protección, que pueden afectar la salud de las trabajadoras o trabajadores.

7 Definición de riesgos y procesos peligrosos
MEDIOS DE TRABAJO: Son todas aquellas maquinarias, equipos, instrumentos, herramientas, sustancias que no forman parte del producto o infraestructura, empleados en el proceso de trabajo para la producción de bienes de uso y consumo, o para la prestación de un servicio. OBJETO DE TRABAJO: Son las materias primas, productos intermedios o productos finales que son transformados en bienes y servicios en el proceso de trabajo SUJETO DE TRABAJO: Cuando el proceso de transformación se realiza sobre los individuos tal como el proceso educativo, servicios médicos, entre otros

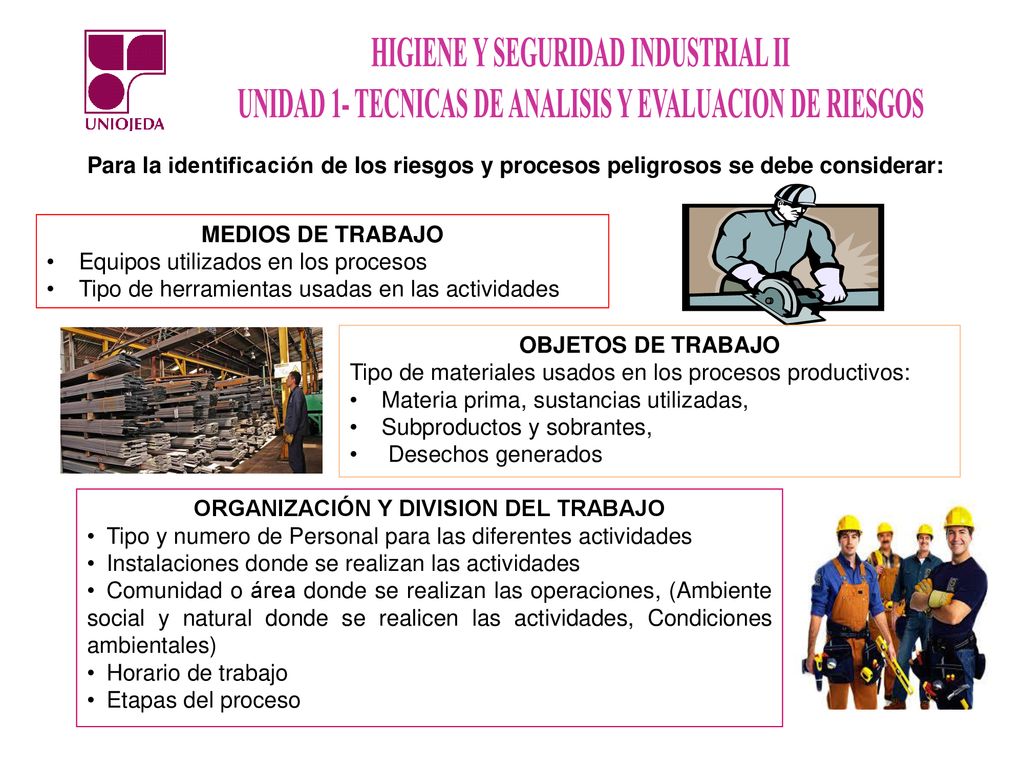

8 ORGANIZACIÓN Y DIVISION DEL TRABAJO
Para la identificación de los riesgos y procesos peligrosos se debe considerar: MEDIOS DE TRABAJO Equipos utilizados en los procesos Tipo de herramientas usadas en las actividades OBJETOS DE TRABAJO Tipo de materiales usados en los procesos productivos: Materia prima, sustancias utilizadas, Subproductos y sobrantes, Desechos generados ORGANIZACIÓN Y DIVISION DEL TRABAJO Tipo y numero de Personal para las diferentes actividades Instalaciones donde se realizan las actividades Comunidad o área donde se realizan las operaciones, (Ambiente social y natural donde se realicen las actividades, Condiciones ambientales) Horario de trabajo Etapas del proceso

9 Actividad: Construcción Civil ORGANIZACIÓN Y DIVISION DEL TRABAJO
MEDIOS DE TRABAJO OBJETOS DE TRABAJO ORGANIZACIÓN Y DIVISION DEL TRABAJO Personal: Albañil, obrero, carpintero Instalaciones; Al aire libre, construcción Comunidad: Área urbana Horario; 8;00 am a 5:00 (5 dias/sem) Exposición a sustancias químicas Golpes, Atrapamientos, Contacto con objetos punzantes o cortantes Sobre esfuerzo Caídas a nivel o desnivel Mordedura o picadura de insectos o animales PROCESOS PELIGROSOS Uso de sustancias peligrosas Uso de herramientas manuales Carga y descarga de materiales Uso de mezcladora RIESGOS

10 COMPONENTES DEL RIESGO

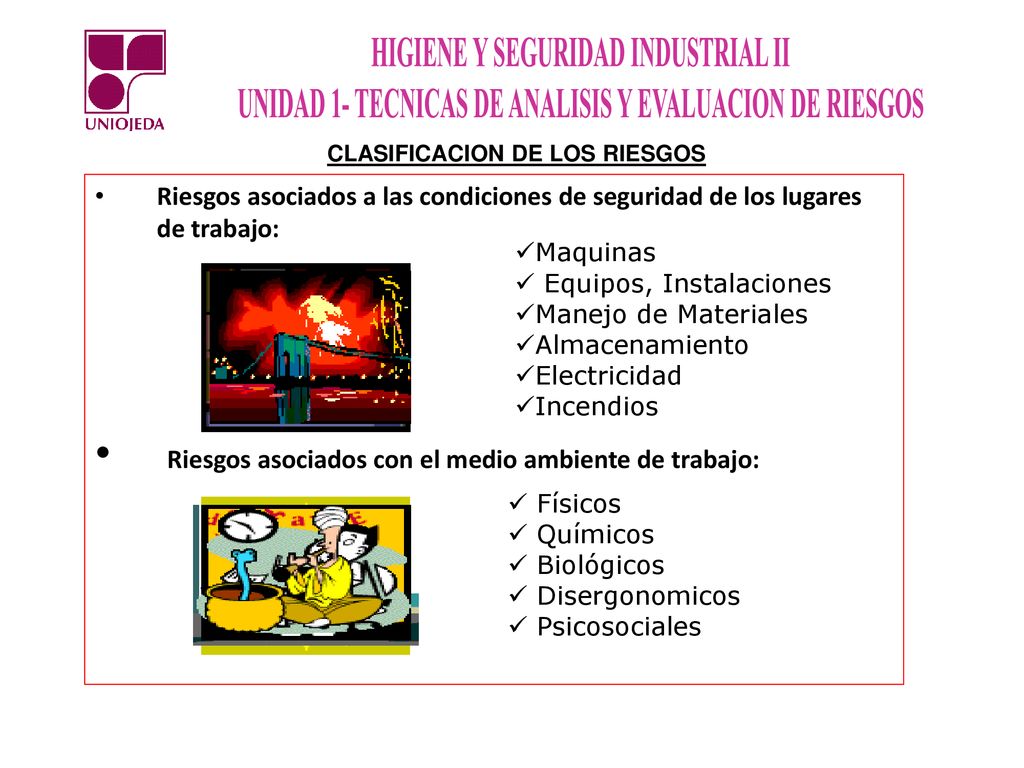

11 CLASIFICACION DE LOS RIESGOS
Riesgos asociados a las condiciones de seguridad de los lugares de trabajo: Riesgos asociados con el medio ambiente de trabajo: Maquinas Equipos, Instalaciones Manejo de Materiales Almacenamiento Electricidad Incendios Físicos Químicos Biológicos Disergonomicos Psicosociales

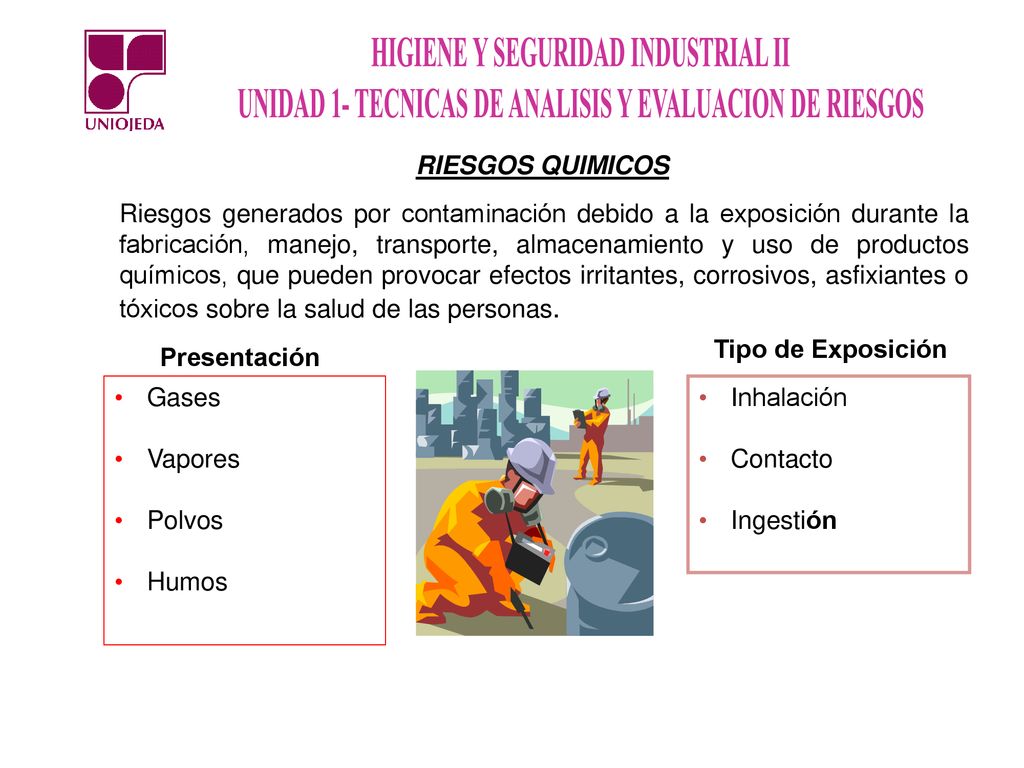

12 RIESGOS QUIMICOS Riesgos generados por contaminación debido a la exposición durante la fabricación, manejo, transporte, almacenamiento y uso de productos químicos, que pueden provocar efectos irritantes, corrosivos, asfixiantes o tóxicos sobre la salud de las personas. Tipo de Exposición Presentación Gases Vapores Polvos Humos Inhalación Contacto Ingestión

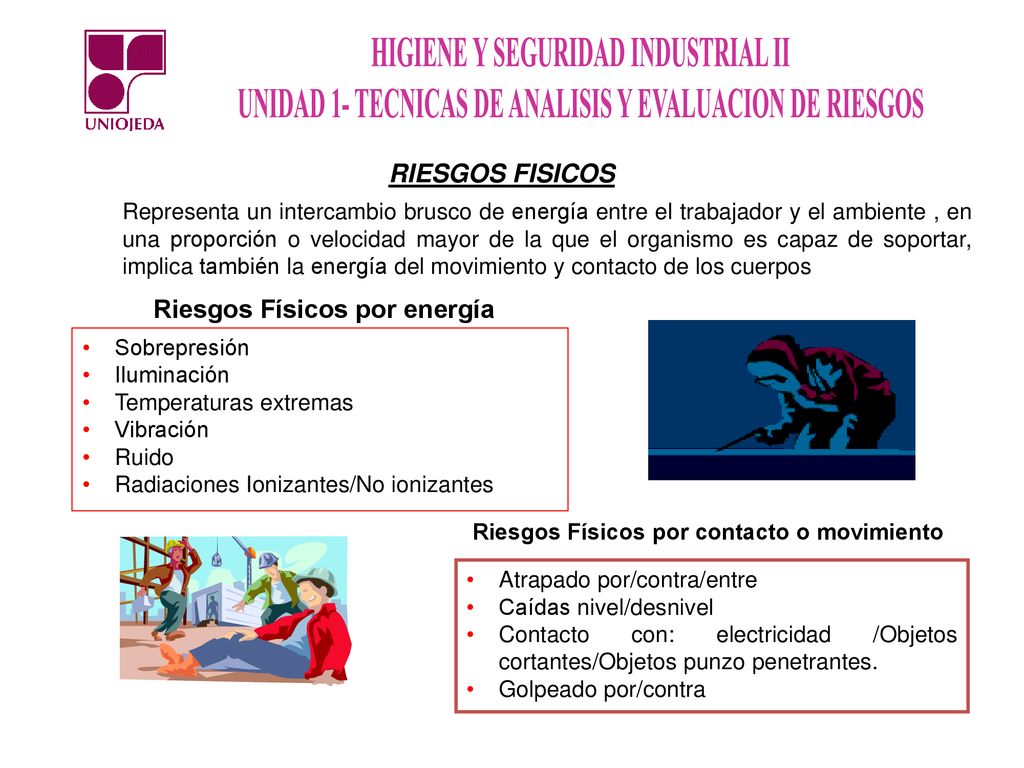

13 Riesgos Físicos por energía Riesgos Físicos por contacto o movimiento
RIESGOS FISICOS Representa un intercambio brusco de energía entre el trabajador y el ambiente , en una proporción o velocidad mayor de la que el organismo es capaz de soportar, implica también la energía del movimiento y contacto de los cuerpos Riesgos Físicos por energía Sobrepresión Iluminación Temperaturas extremas Vibración Ruido Radiaciones Ionizantes/No ionizantes Riesgos Físicos por contacto o movimiento Atrapado por/contra/entre Caídas nivel/desnivel Contacto con: electricidad /Objetos cortantes/Objetos punzo penetrantes. Golpeado por/contra

14 RIESGOS BIOLOGICOS Estos se refieren a los agentes infecciosos que pueden representar un riesgo potencial para la salud y bienestar del hombre. Organismos vivos: Bacterias, virus, hongos, parásitos, mosquitos, cucarachas, ratas, entre otros. Derivados animales o vegetales: derivados dérmicos; anexos cutáneos como pelo, pluma; líquidos biológicos como orina sangre; excrementos; larvas de invertebrados; restos de vísceras, entre otros.

15 RIESGOS DISERGONOMICOS
Estos se refieren a las características de diseño y condiciones de los puestos de trabajo, que pueden afectar la salud y bienestar del hombre. Tipos de riesgos Disergonomico Posturas incomodas de trabajo Movimientos repetitivos Fuerza excesiva (Sobreesfuerzo) Tensión mecánica Condiciones ambientales incomodas (ruido, temperatura, iluminación, ventilación, vibración, olores, entre otros) Consecuencias de los riesgos Disergonomico Incomodidad laboral Enfermedades y/o lesiones musculo esqueléticas

16 Tipos de riesgos Psicosociales Consecuencias comunes
Condiciones psicológicas (preocupaciones, estrés, falta de concentración) del trabajador determinadas por el ambiente de trabajo o el área social donde el mismo se desenvuelve (Familia, circulo social, entre otros). Tipos de riesgos Psicosociales Presión Laboral Exceso de horas extras de trabajo Desconocimiento del trabajo Comunicación inadecuada Problemas económicos, sociales, familiares Supervisión inadecuada Consecuencias comunes Estrés Falta de concentración, Preocupaciones Enfermedades mentales Causa de otros tipos de accidentes

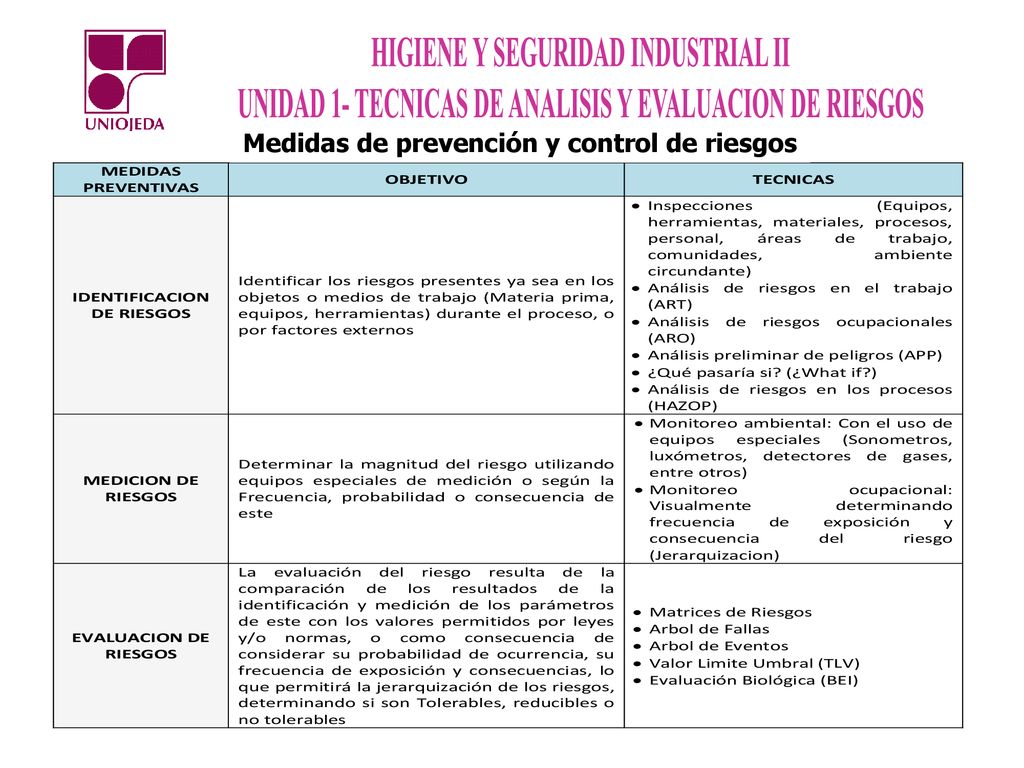

17 Medidas de prevención y control de riesgos

18 PROCEDIMIENTO DE CONTROL DE RIESGOS
Métodos de Control Objetivo Medidas SOBRE LA FUENTE Eliminar el riesgo a través de la aplicación de medidas de ingeniería Sustituir equipos, rediseñar puestos de trabajos, reubicar equipos, cambiar proceso, mantenimiento, entre otros SOBRE EL AMBIENTE O MEDIO DIFUSOR Interponer barreras de atenuación entre la fuente de riesgo y el trabajador Aislamiento, monitoreo, señalizacion, colocación de barreras, orden y limpieza, aumento de distancia, entre otros MEDIDAS ORGANIZATIVAS Aplicar medidas que tienen que ver con la organización de la empresa Reducir el tiempo de exposición del trabajador, rotar personal, desarrollar/aplicar procedimientos de trabajo, entrenar, entre otros SOBRE EL HOMBRE Proteger directamente al hombre de los posibles efectos de la exposicion al riesgo Seleccionar el Equipo de Protección Personal adecuado al riesgo. Vigilancia medica, motivación

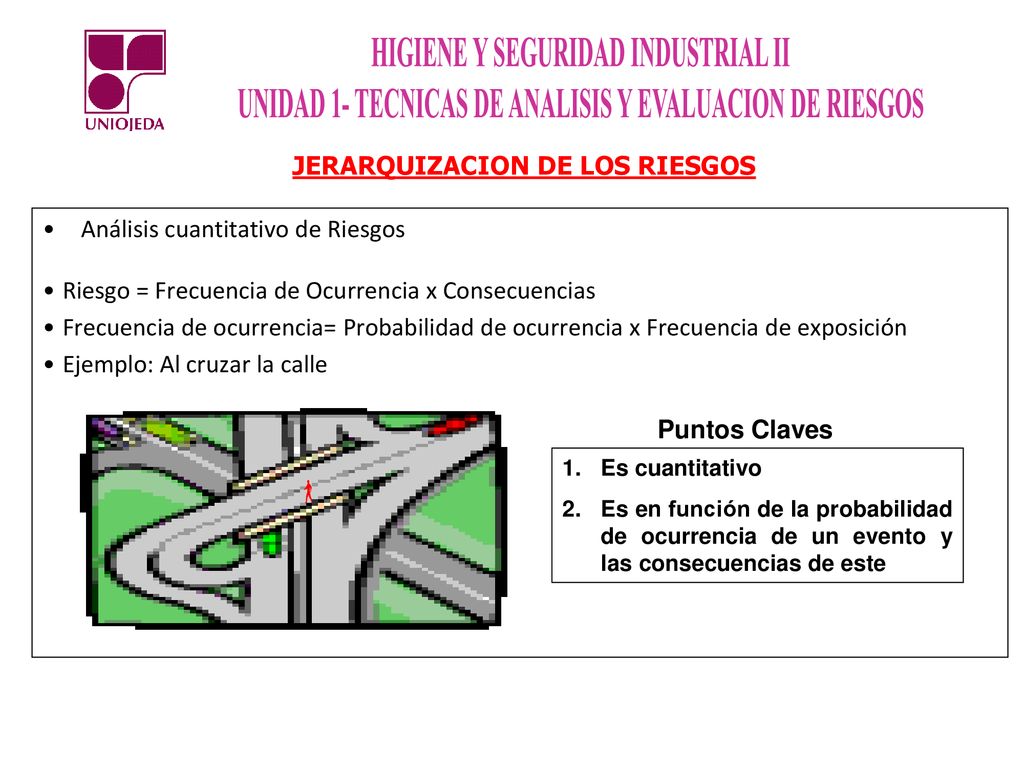

19 JERARQUIZACION DE LOS RIESGOS
Análisis cuantitativo de Riesgos Riesgo = Frecuencia de Ocurrencia x Consecuencias Frecuencia de ocurrencia= Probabilidad de ocurrencia x Frecuencia de exposición Ejemplo: Al cruzar la calle Puntos Claves Es cuantitativo Es en función de la probabilidad de ocurrencia de un evento y las consecuencias de este

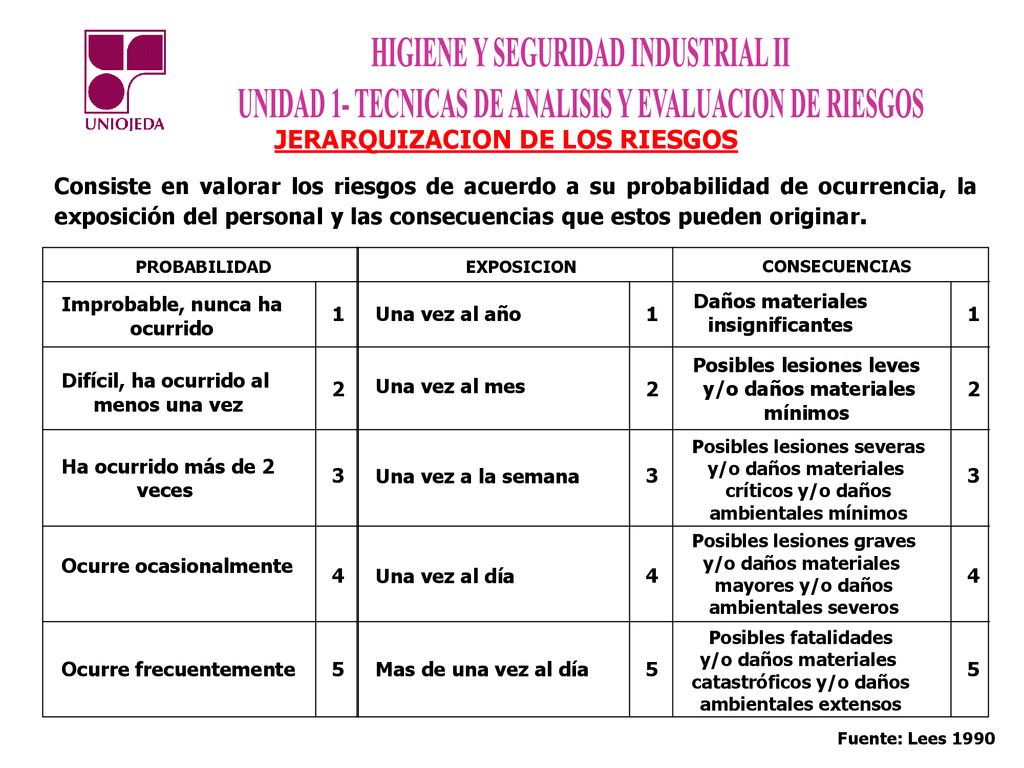

20 JERARQUIZACION DE LOS RIESGOS
Consiste en valorar los riesgos de acuerdo a su probabilidad de ocurrencia, la exposición del personal y las consecuencias que estos pueden originar. PROBABILIDAD EXPOSICION CONSECUENCIAS Improbable, nunca ha ocurrido Daños materiales insignificantes 1 Una vez al año 1 1 Posibles lesiones leves y/o daños materiales mínimos Difícil, ha ocurrido al menos una vez 2 Una vez al mes 2 2 Posibles lesiones severas y/o daños materiales críticos y/o daños ambientales mínimos Ha ocurrido más de 2 veces 3 Una vez a la semana 3 3 Posibles lesiones graves y/o daños materiales mayores y/o daños ambientales severos Ocurre ocasionalmente 4 Una vez al día 4 4 Posibles fatalidades y/o daños materiales catastróficos y/o daños ambientales extensos Ocurre frecuentemente 5 Mas de una vez al día 5 5 Fuente: Lees 1990

21 JERARQUIZACION DE LOS RIESGOS FRECUENCIA (Veces/año)
PROBABILIDAD CLASE FRECUENCIA (Veces/año) FACTOR ALTA F > 10-2 10 BAJA 10-2 > F > 10-4 6 MUY BAJA 10-4 > F > 10-6 3 RARA 10-6 > F < 10-8 1 MUY RARA 10-8 > F 0.1 Fuente: Brooks 1994

22 JERARQUIZACION DE LOS RIESGOS
EXPOSICION CLASE DESCRIPCION FACTOR - Manejo del producto 8760 h/a CONTINUA 10 - Exposición de 24 h/d Manejo o Exposición diaria solo fracciones de 8 h/d FRECUENTE 6 Manejo o Exposición semanal o fracciones menores de 40 h/s OCASIONAL 3 Manejo o Exposición mensual o fracciones menores de 40 h/m POCO USUAL 1 RARA Manejo o Exposición eventual o circunstancial 0.5 Fuente: Brooks 1994

23 JERARQUIZACION DE LOS RIESGOS
CONSECUENCIAS ACCIDENTE DESCRIPCION COSTO(MM$) FACTOR - “0” Afectado graves SERIOS - “0” Lesionados < 1 7 - Daños materiales - Afectado graves < 3 personas SEVEROS - Lesionados < 10 personas 1 a 5 20 - Daños materiales - Afectado graves 4 a 10 personas MAYORES - Lesionados entre 10 a 50 5 a 10 40 - Daños materiales - Afectado graves > 10 personas CATASTROFICOS - Lesionados > 50 personas > 10 100 - Daños materiales Fuente: Brooks 1994

24 JERARQUIZACION DE LOS RIESGOS
PROBABILIDAD CLASE FRECUENCIA (Veces/año) FACTOR ALTA F > 10-2 10 BAJA 10-2 > F > 10-4 6 MUY BAJA 10-4 > F > 10-6 3 RARA 10-6 > F < 10-8 1 MUY RARA 10-8 > F 0.1 Fuente: Brooks 1994

25 JERARQUIZACION DE LOS RIESGOS
EXPOSICION CLASE DESCRIPCION FACTOR - Manejo del producto 8760 h/a CONTINUA 10 - Exposición de 24 h/d Manejo o Exposición diaria solo fracciones de 8 h/d FRECUENTE 6 Manejo o Exposición semanal o fracciones menores de 40 h/s OCASIONAL 3 Manejo o Exposición mensual o fracciones menores de 40 h/m POCO USUAL 1 RARA Manejo o Exposición eventual o circunstancial 0.5 Fuente: Brooks 1994

26 JERARQUIZACION DE LOS RIESGOS
CONSECUENCIAS ACCIDENTE DESCRIPCION COSTO(MM$) FACTOR - “0” Afectado graves SERIOS - “0” Lesionados < 1 7 - Daños materiales - Afectado graves < 3 personas SEVEROS - Lesionados < 10 personas 1 a 5 20 - Daños materiales - Afectado graves 4 a 10 personas MAYORES - Lesionados entre 10 a 50 5 a 10 40 - Daños materiales - Afectado graves > 10 personas CATASTROFICOS - Lesionados > 50 personas > 10 100 - Daños materiales Fuente: Brooks 1994

27 JERARQUIZACION DE LOS RIESGOS
CATEGORIA 1 2 3 4 TIPO DE ACCIDENTE MENOR SEVERO MAYOR CATASTROFICO CONSECUENCIAS Fatalidades (Nº) Entre 1 y 10 Entre 11 y 50 Mas de 50 Lesiones (Nº) < 10 Entre 10 y 100 Entre 101 y 500 Mas de 500 Lucro cesante (DIAS) < 1 Entre 1 y 30 Entre 31 y 90 Mas de 90 Daño Ambiental (AÑOS) Reversible < 1 Reversible 1 a 5 Reversible > 5 Irreversible Daños Materiales (MMUS$) Entre 1 y 50 Entre 51 y 250 Entre 250 y 500 Mas de 500 Fuente: ULA 1997

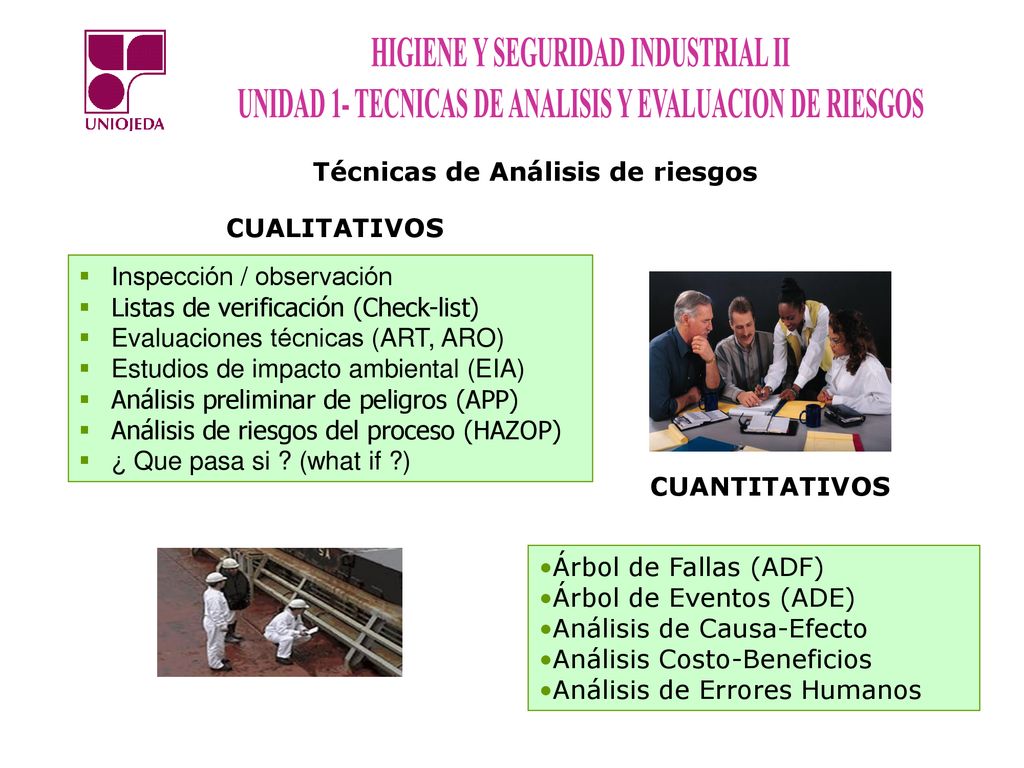

28 Técnicas de Análisis de riesgos
CUALITATIVOS Inspección / observación Listas de verificación (Check-list) Evaluaciones técnicas (ART, ARO) Estudios de impacto ambiental (EIA) Análisis preliminar de peligros (APP) Análisis de riesgos del proceso (HAZOP) ¿ Que pasa si ? (what if ?) CUANTITATIVOS Árbol de Fallas (ADF) Árbol de Eventos (ADE) Análisis de Causa-Efecto Análisis Costo-Beneficios Análisis de Errores Humanos
