Impacto de sismos en instalaciones de salud

Presentación del tema: "Impacto de sismos en instalaciones de salud"— Transcripción de la presentación:

1

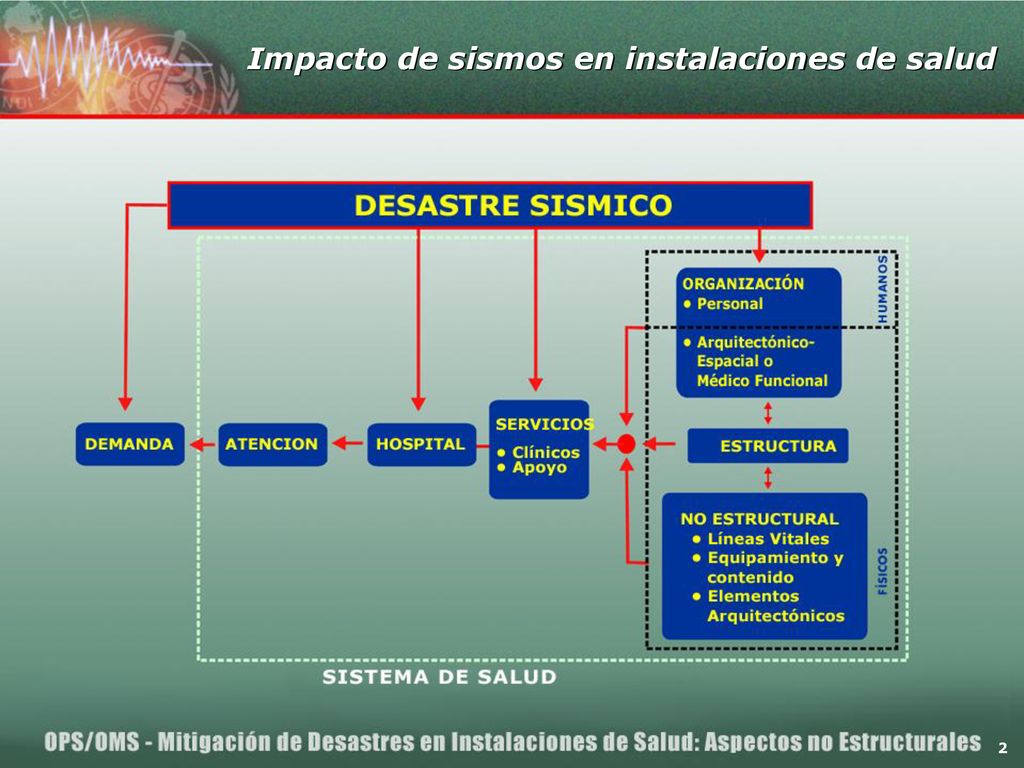

2 Impacto de sismos en instalaciones de salud
2

3 Elementos no estructurales
3

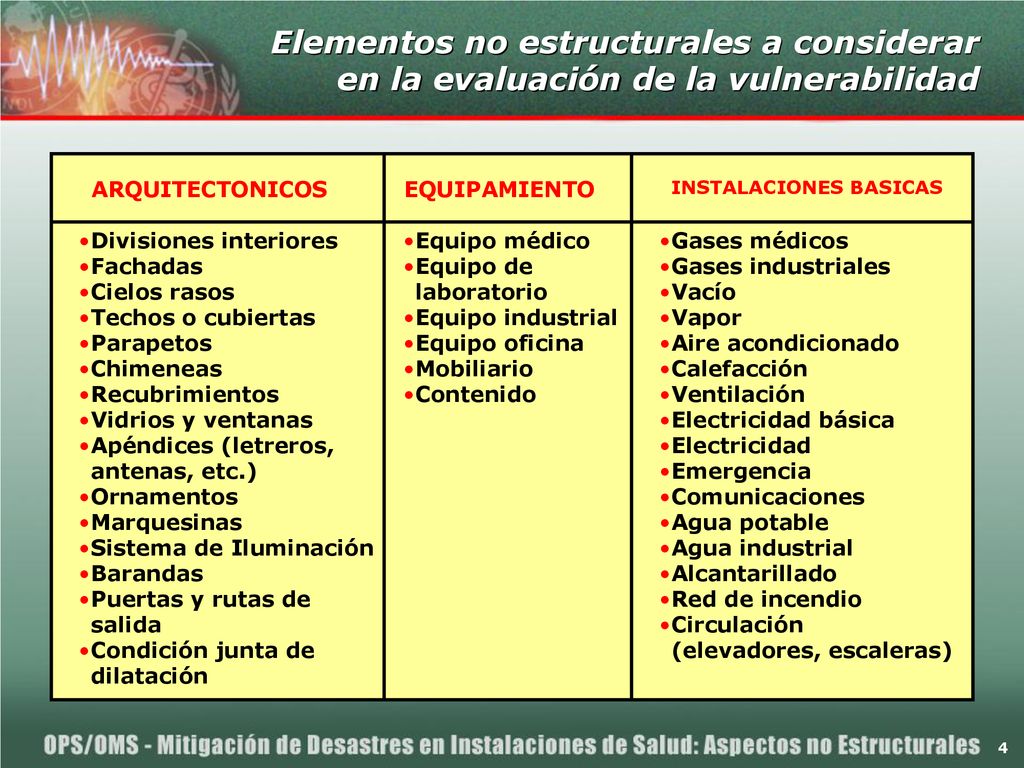

4 INSTALACIONES BASICAS
Elementos no estructurales a considerar en la evaluación de la vulnerabilidad ARQUITECTONICOS EQUIPAMIENTO INSTALACIONES BASICAS Divisiones interiores Fachadas Cielos rasos Techos o cubiertas Parapetos Chimeneas Recubrimientos Vidrios y ventanas Apéndices (letreros, antenas, etc.) Ornamentos Marquesinas Sistema de Iluminación Barandas Puertas y rutas de salida Condición junta de dilatación Equipo médico Equipo de laboratorio Equipo industrial Equipo oficina Mobiliario Contenido Gases médicos Gases industriales Vacío Vapor Aire acondicionado Calefacción Ventilación Electricidad básica Electricidad Emergencia Comunicaciones Agua potable Agua industrial Alcantarillado Red de incendio Circulación (elevadores, escaleras)

5 Análisis – Simulación matemática Pruebas de laboratorio
Métodos de evaluación Experiencia previa Análisis – Simulación matemática Pruebas de laboratorio Criterio de grupos de expertos 5

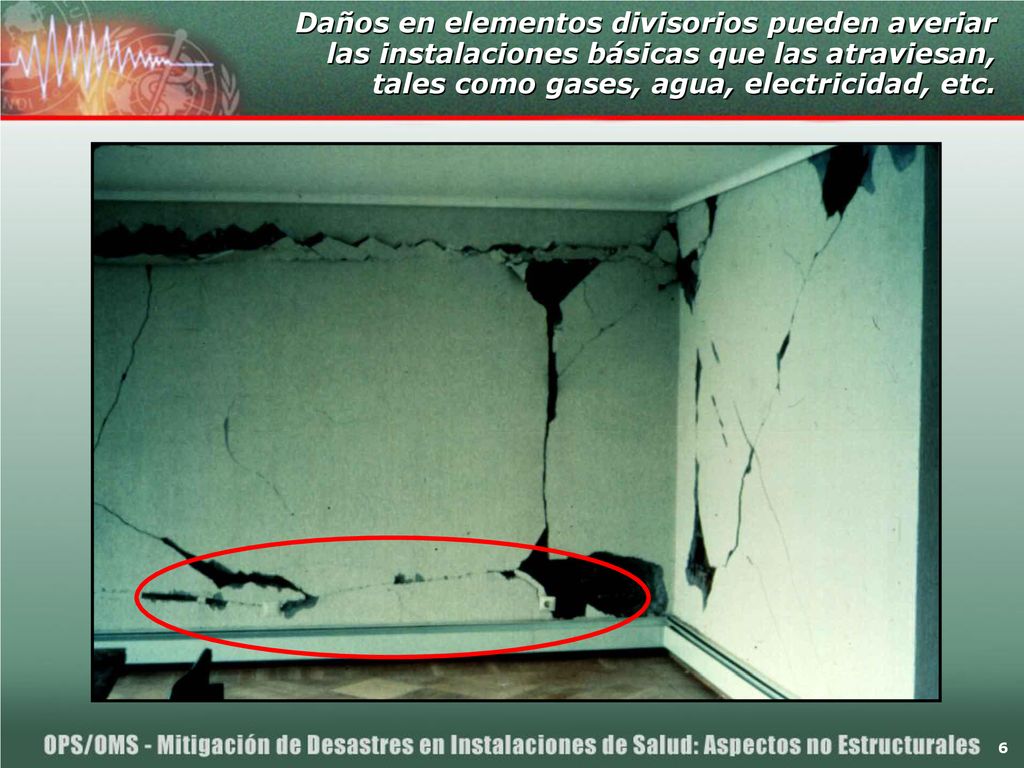

6 Daños en elementos divisorios pueden averiar las instalaciones básicas que las atraviesan, tales como gases, agua, electricidad, etc.

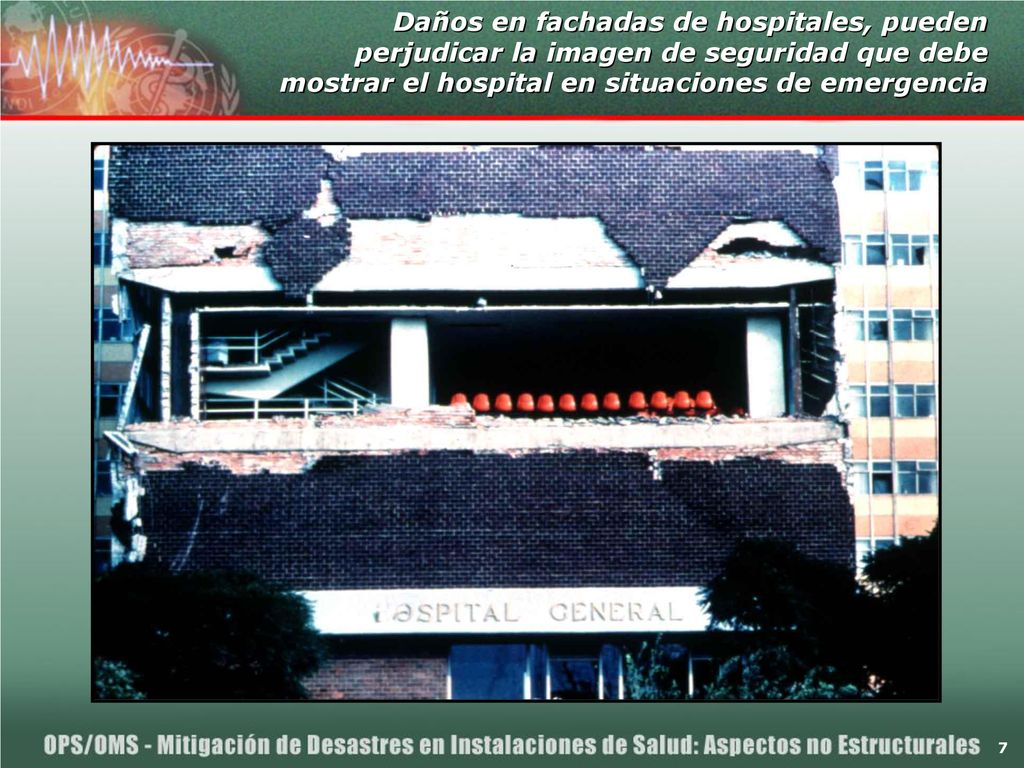

7 Daños en fachadas de hospitales, pueden perjudicar la imagen de seguridad que debe mostrar el hospital en situaciones de emergencia

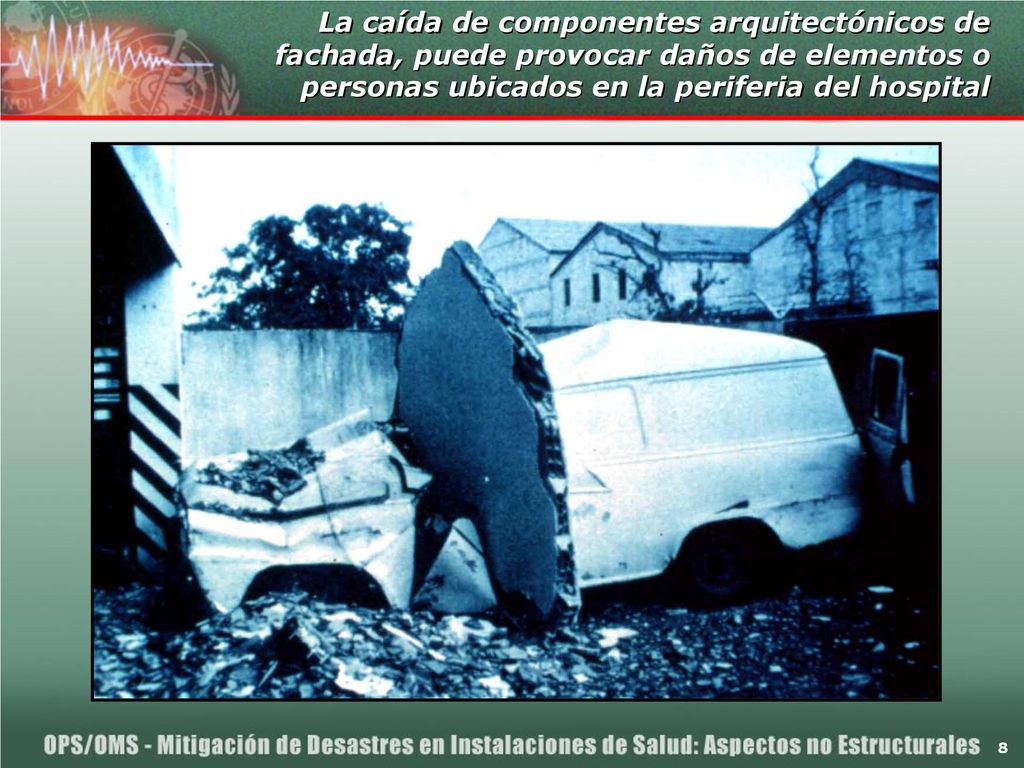

8 La caída de componentes arquitectónicos de fachada, puede provocar daños de elementos o personas ubicados en la periferia del hospital

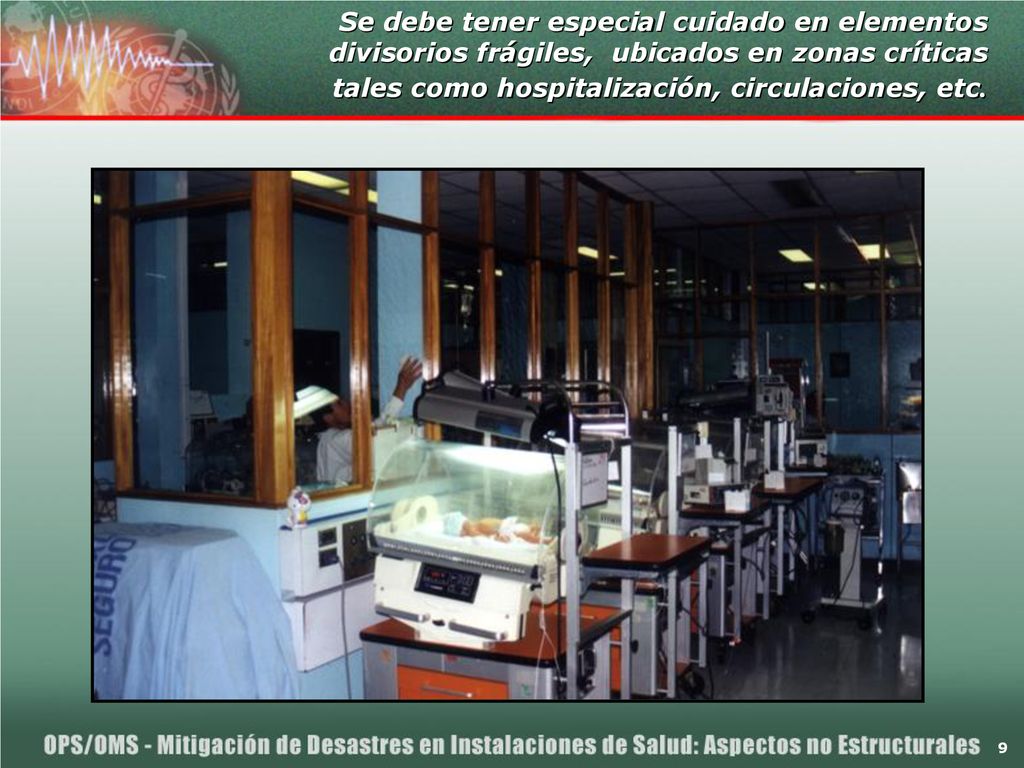

9 Se debe tener especial cuidado en elementos divisorios frágiles, ubicados en zonas críticas tales como hospitalización, circulaciones, etc.

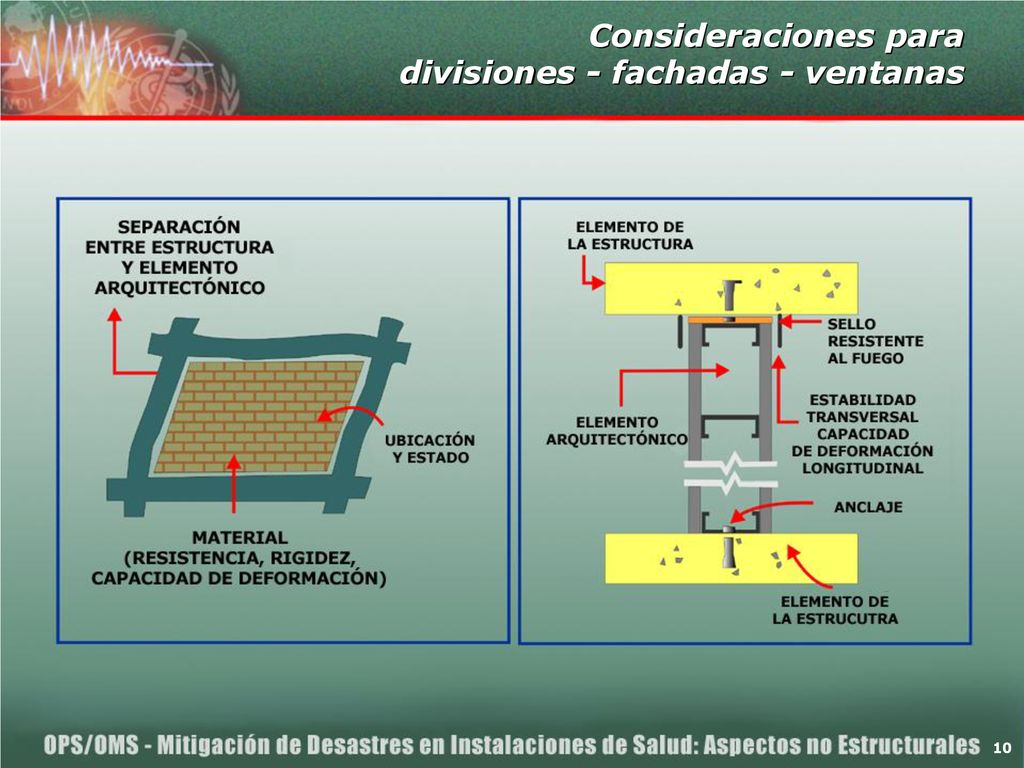

10 divisiones - fachadas - ventanas
Consideraciones para divisiones - fachadas - ventanas 10

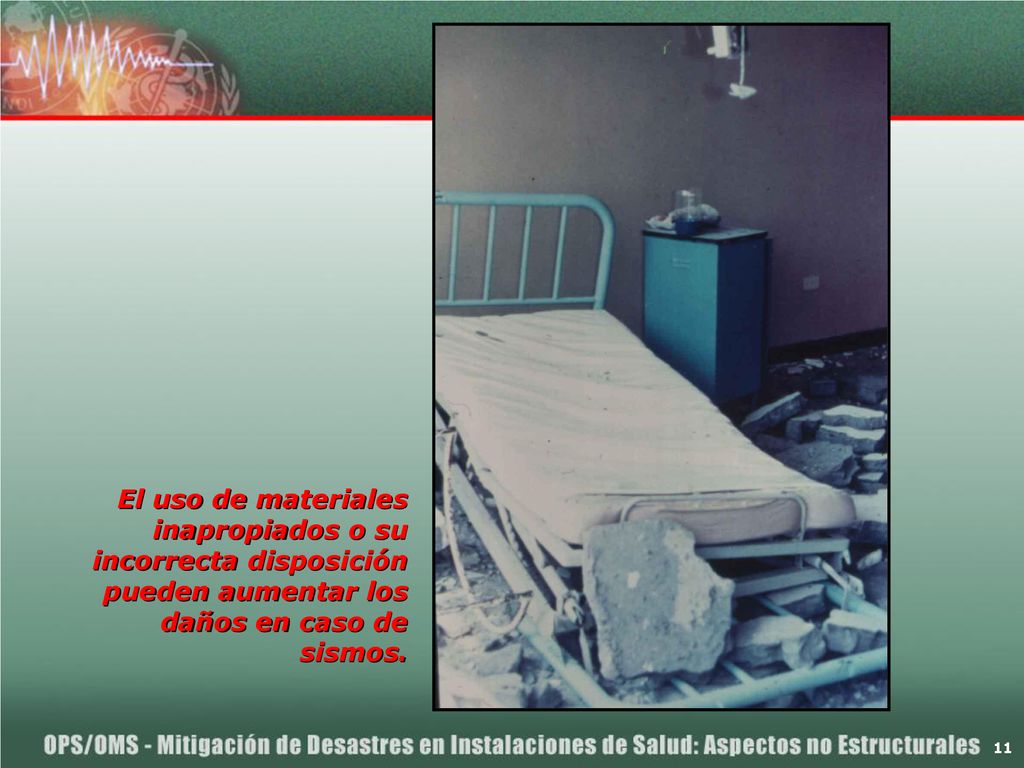

11 El uso de materiales inapropiados o su incorrecta disposición pueden aumentar los daños en caso de sismos.

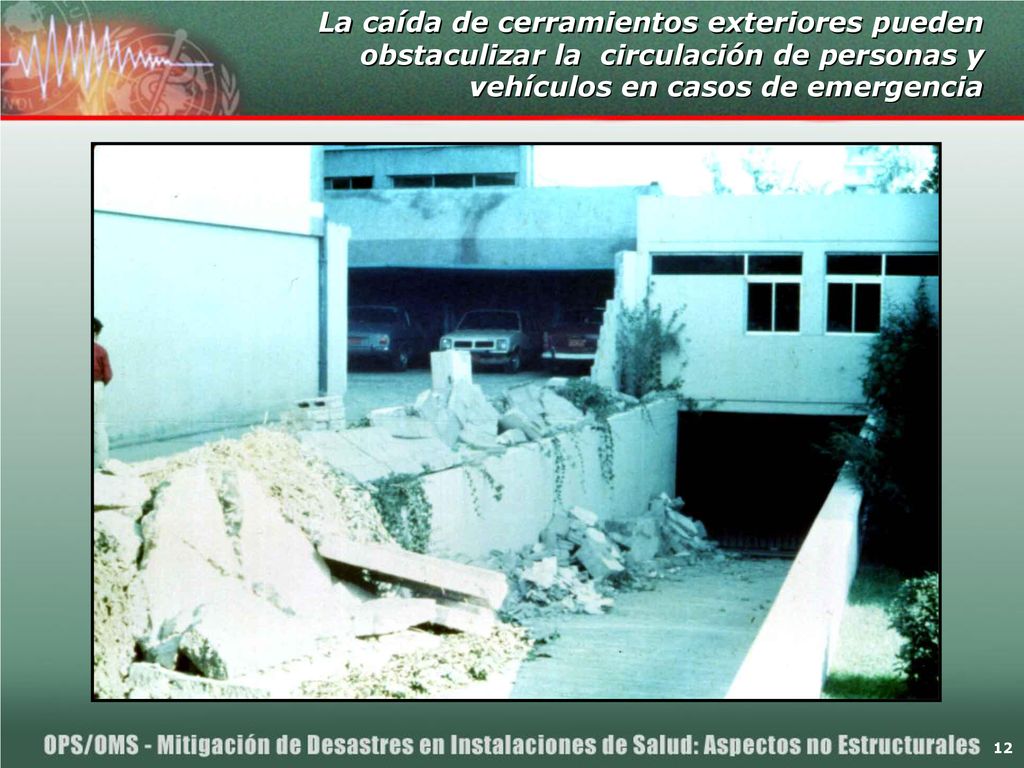

12 La caída de cerramientos exteriores pueden obstaculizar la circulación de personas y vehículos en casos de emergencia

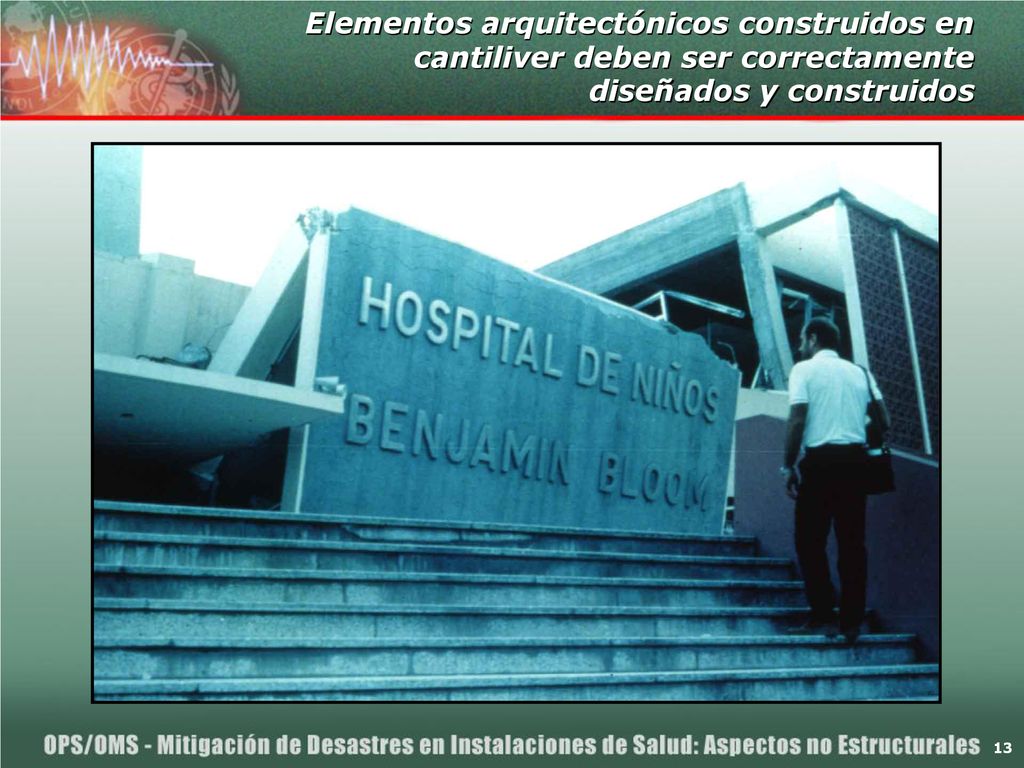

13 Elementos arquitectónicos construidos en cantiliver deben ser correctamente
diseñados y construidos

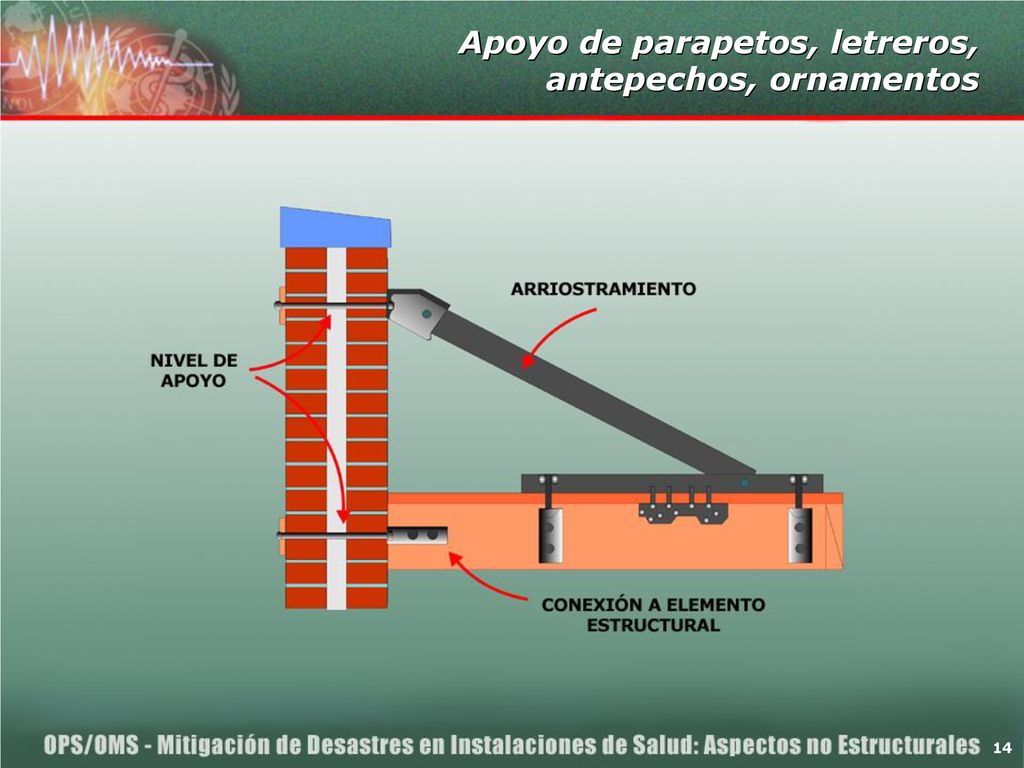

14 Apoyo de parapetos, letreros, antepechos, ornamentos
14

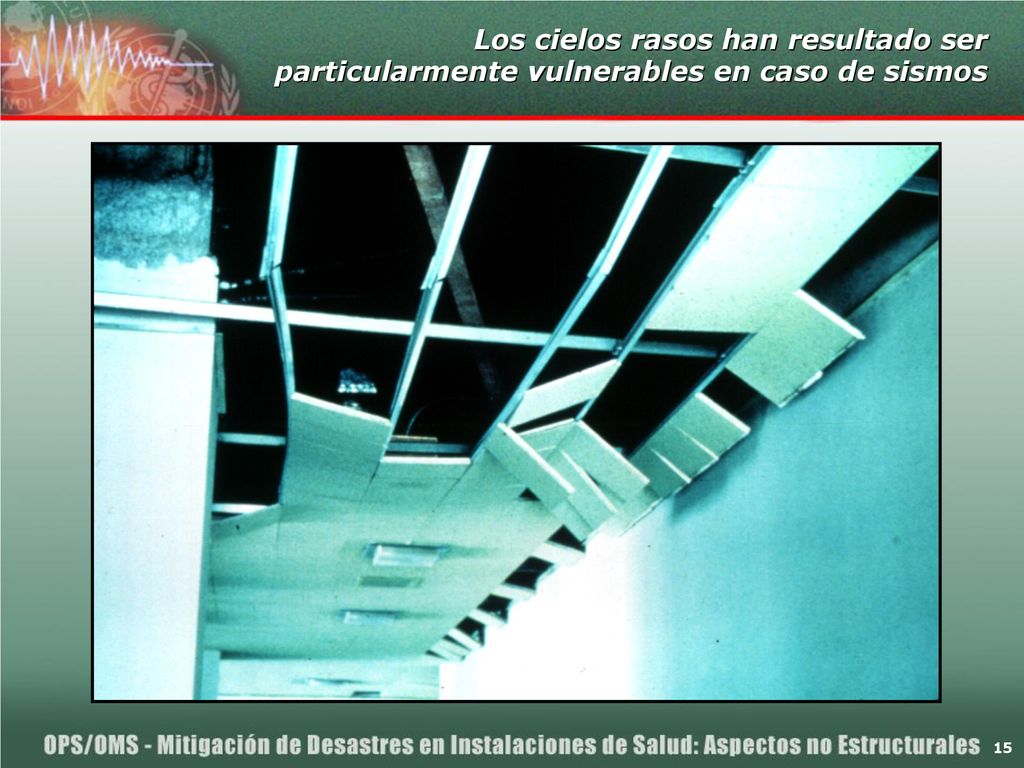

15 Los cielos rasos han resultado ser particularmente vulnerables en caso de sismos

16 Disposición de apoyos de cielo falso, luminarias y salidas de aire acondicionado, ventilación y calefacción 16

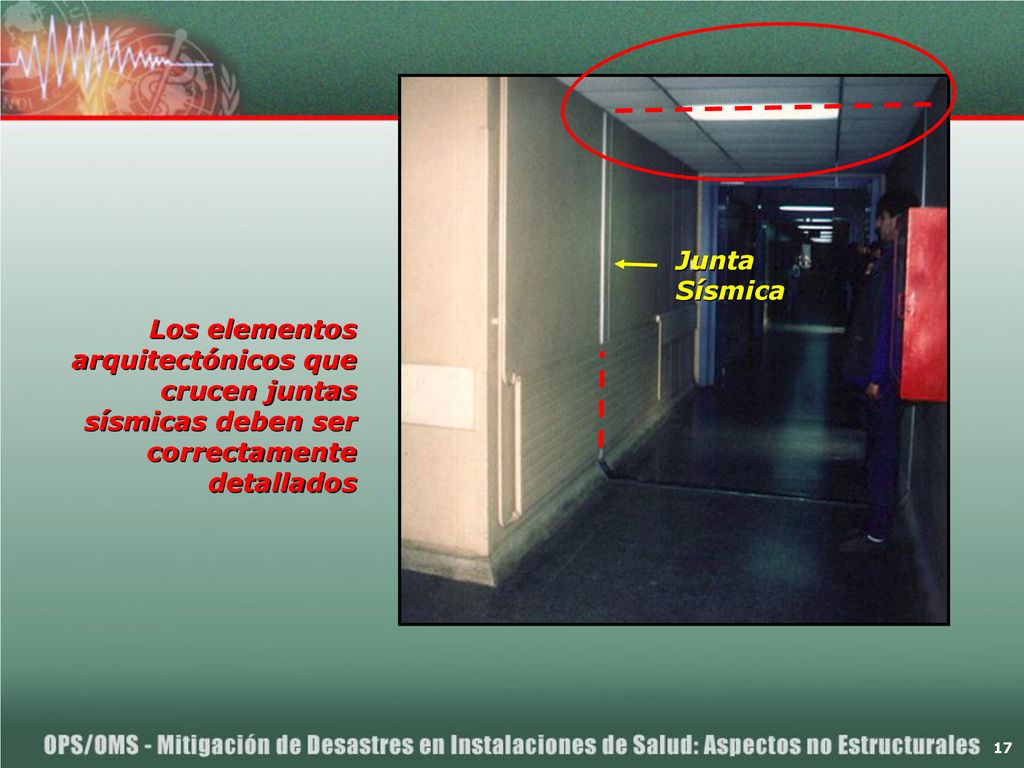

17 Junta Sísmica Los elementos arquitectónicos que crucen juntas sísmicas deben ser correctamente detallados

18 Las servicios básicos pueden verse interrumpidos debido a fallas asociadas al cruce inapropiado por juntas sísmicas

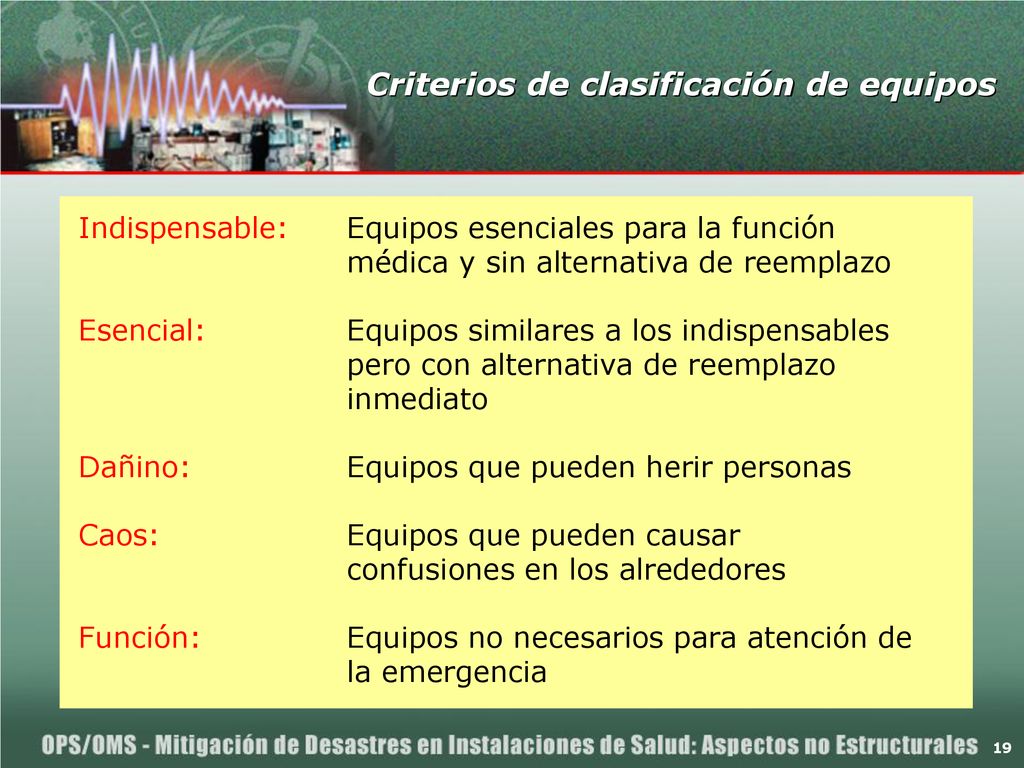

19 Criterios de clasificación de equipos
Indispensable: Equipos esenciales para la función médica y sin alternativa de reemplazo Esencial: Equipos similares a los indispensables pero con alternativa de reemplazo inmediato Dañino: Equipos que pueden herir personas Caos: Equipos que pueden causar confusiones en los alrededores Función: Equipos no necesarios para atención de la emergencia 19

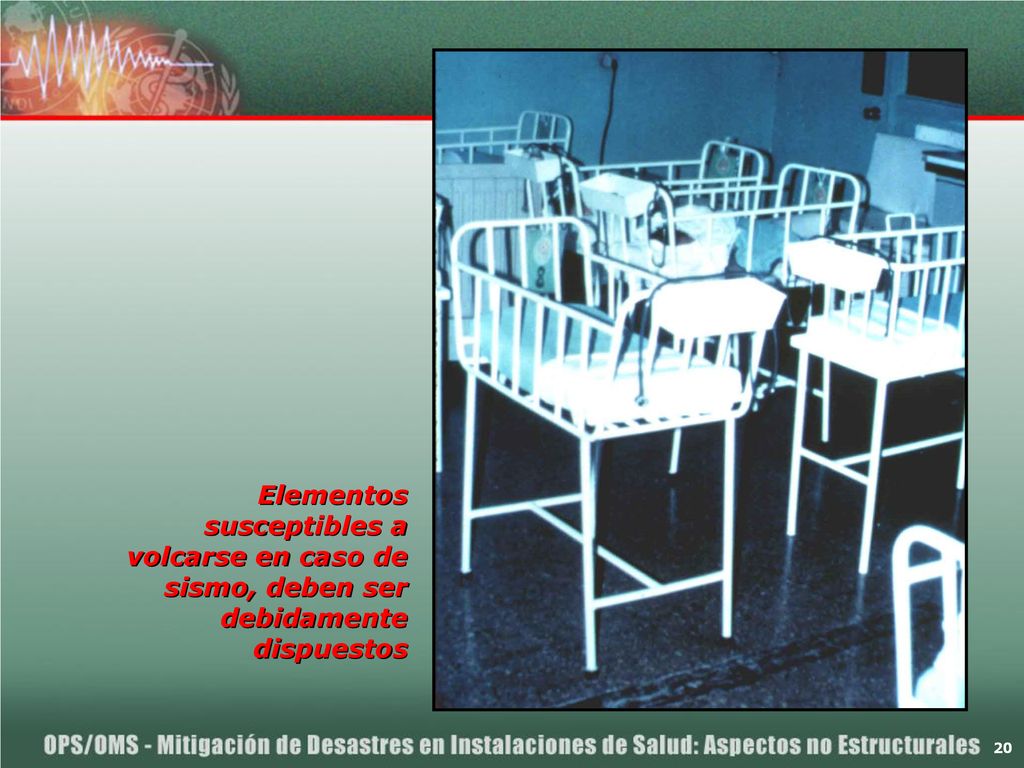

20 Elementos susceptibles a volcarse en caso de sismo, deben ser debidamente dispuestos

21 La falta de un mantenimiento preventivo aumenta la vulnerabilidad de
componentes no estructurales

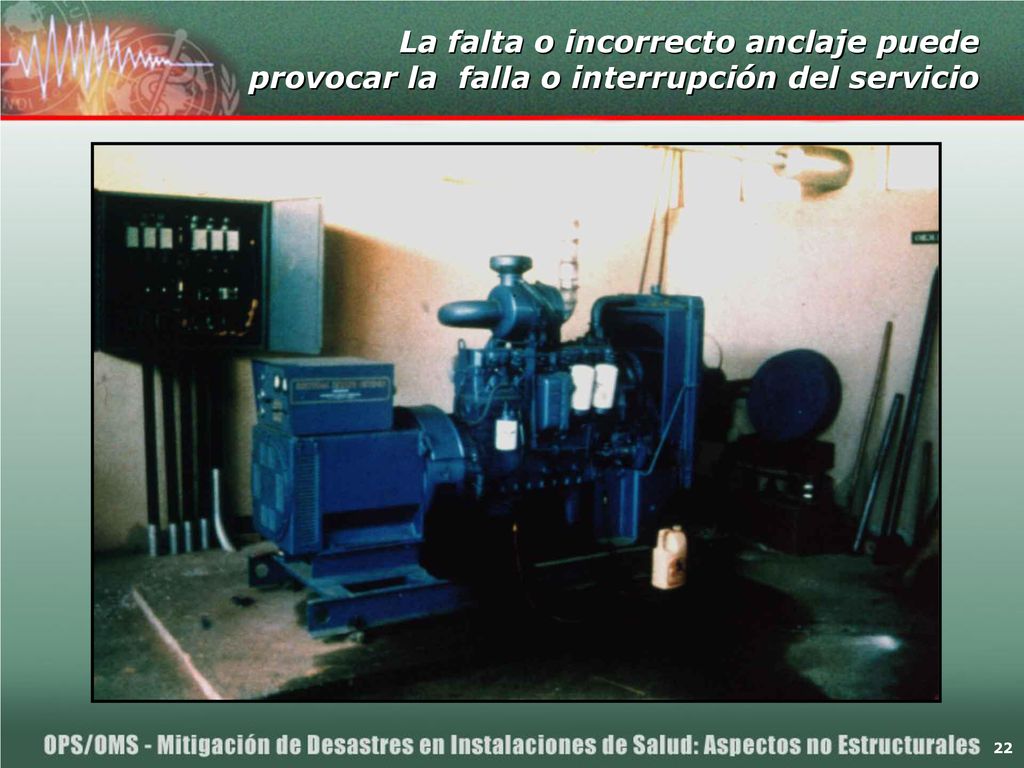

22 La falta o incorrecto anclaje puede provocar la falla o interrupción del servicio

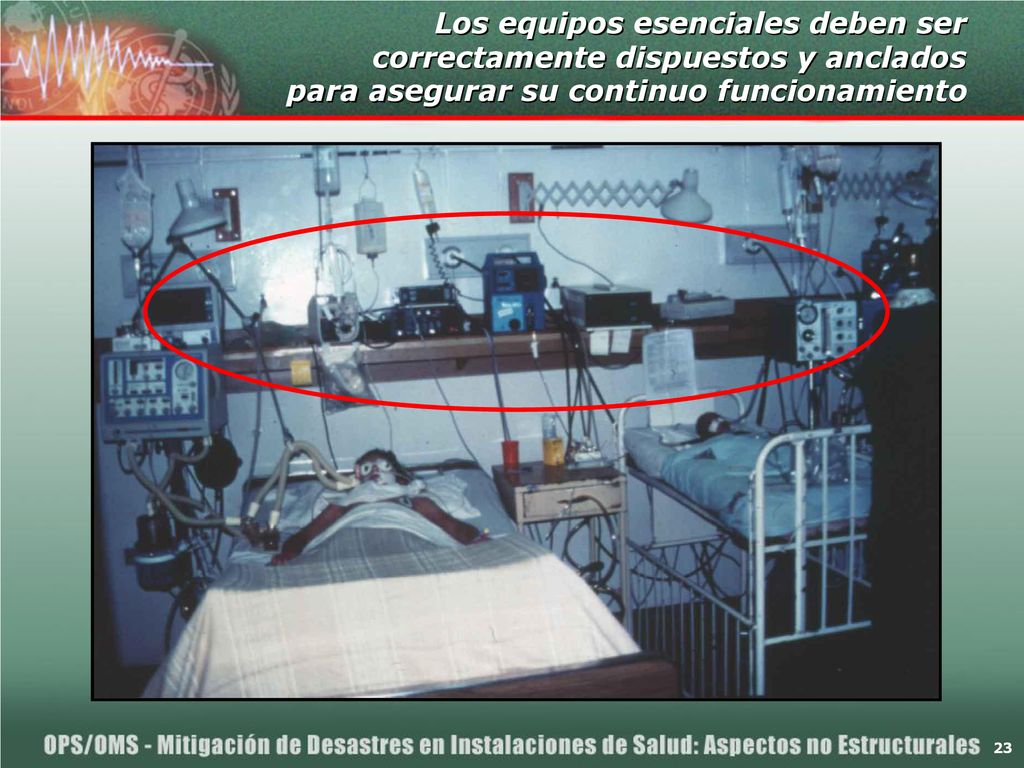

23 Los equipos esenciales deben ser correctamente dispuestos y anclados
para asegurar su continuo funcionamiento

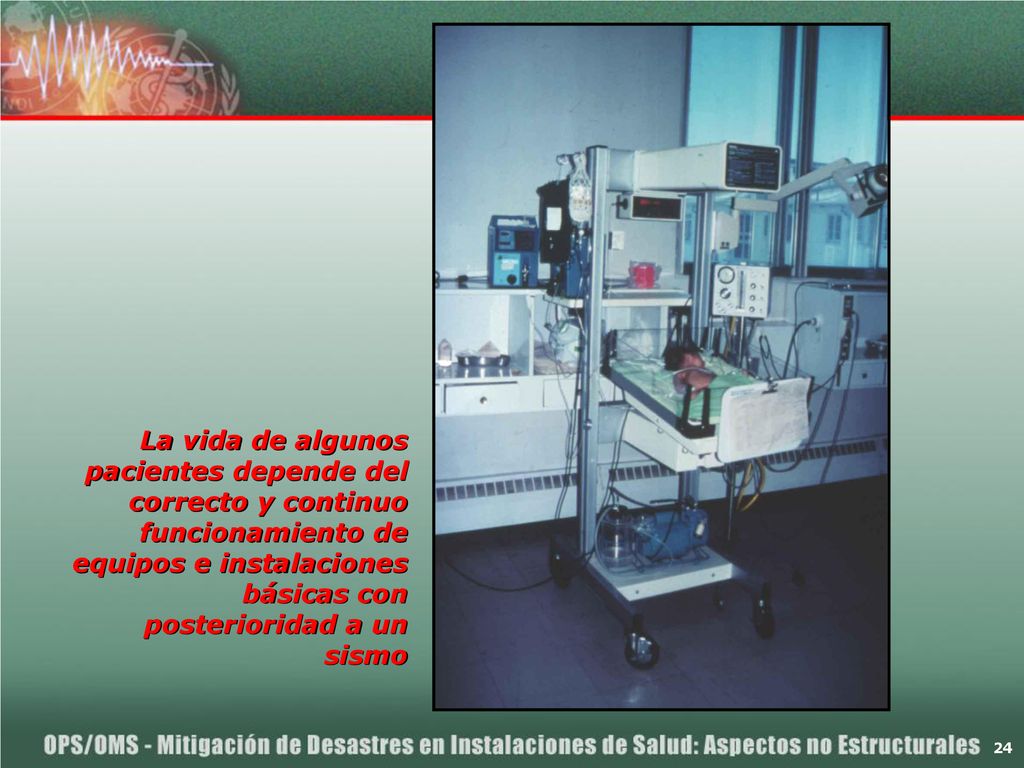

24 La vida de algunos pacientes depende del correcto y continuo funcionamiento de equipos e instalaciones básicas con posterioridad a un sismo

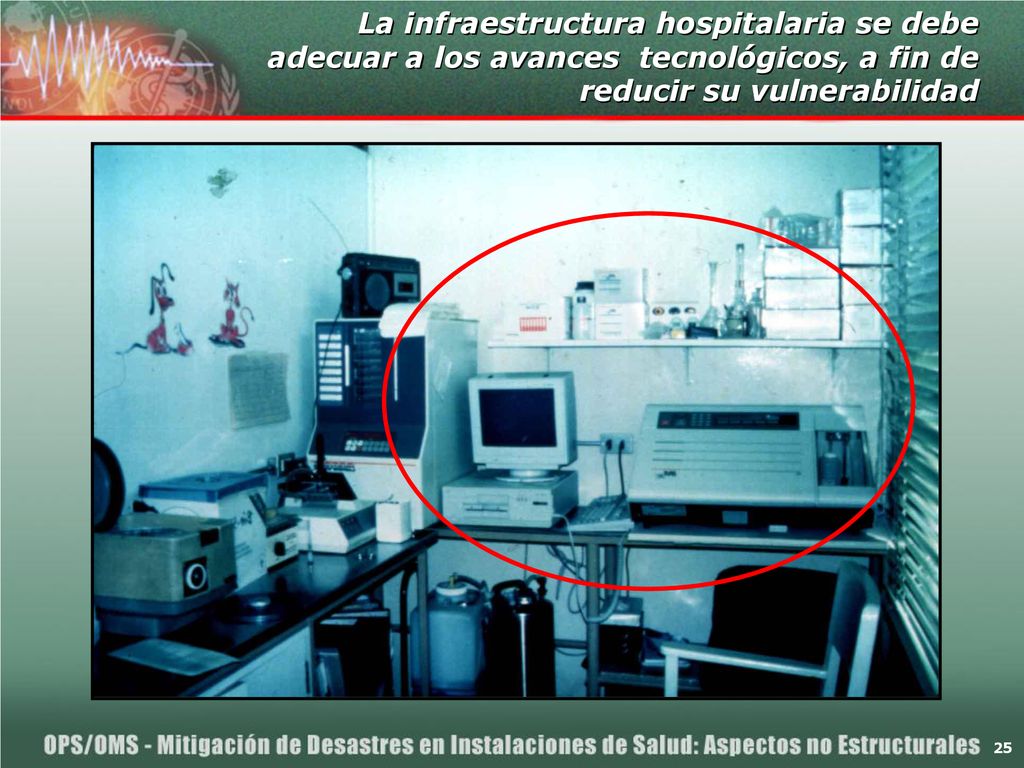

25 La infraestructura hospitalaria se debe adecuar a los avances tecnológicos, a fin de reducir su vulnerabilidad

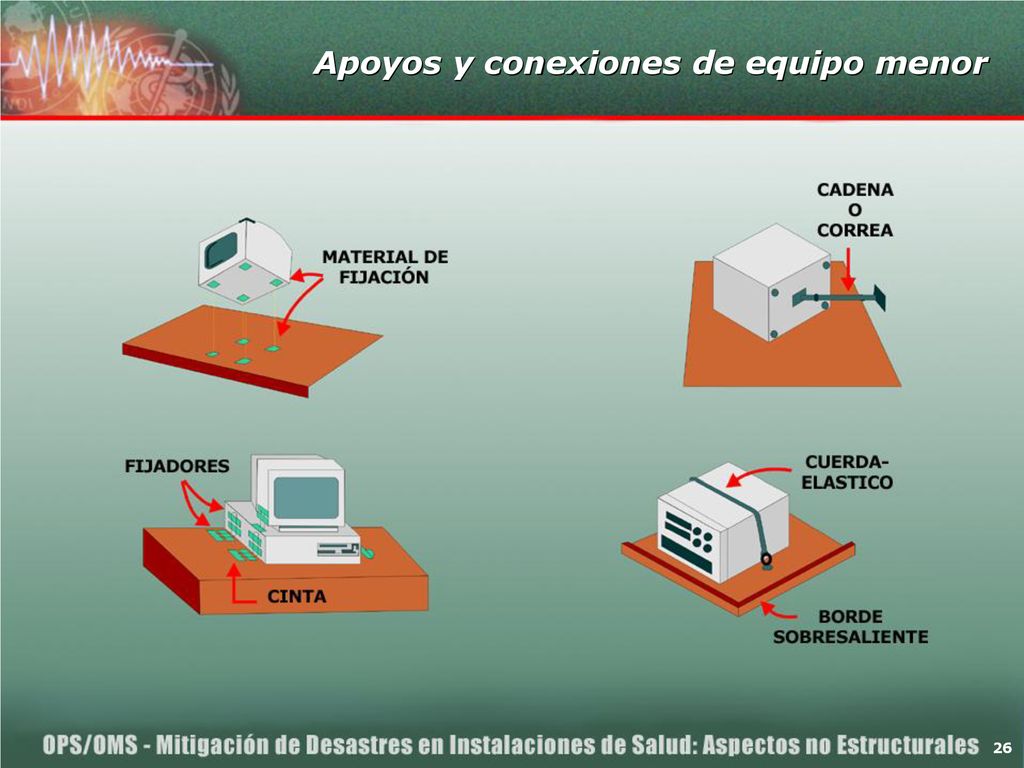

26 Apoyos y conexiones de equipo menor
26

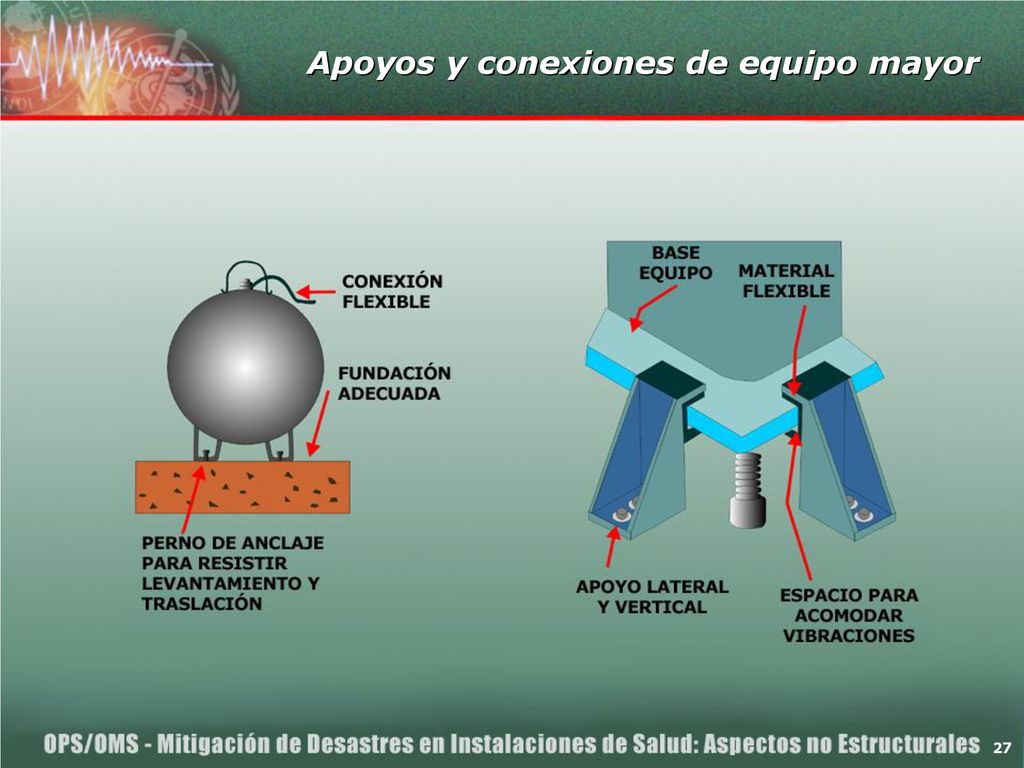

27 Apoyos y conexiones de equipo mayor
27

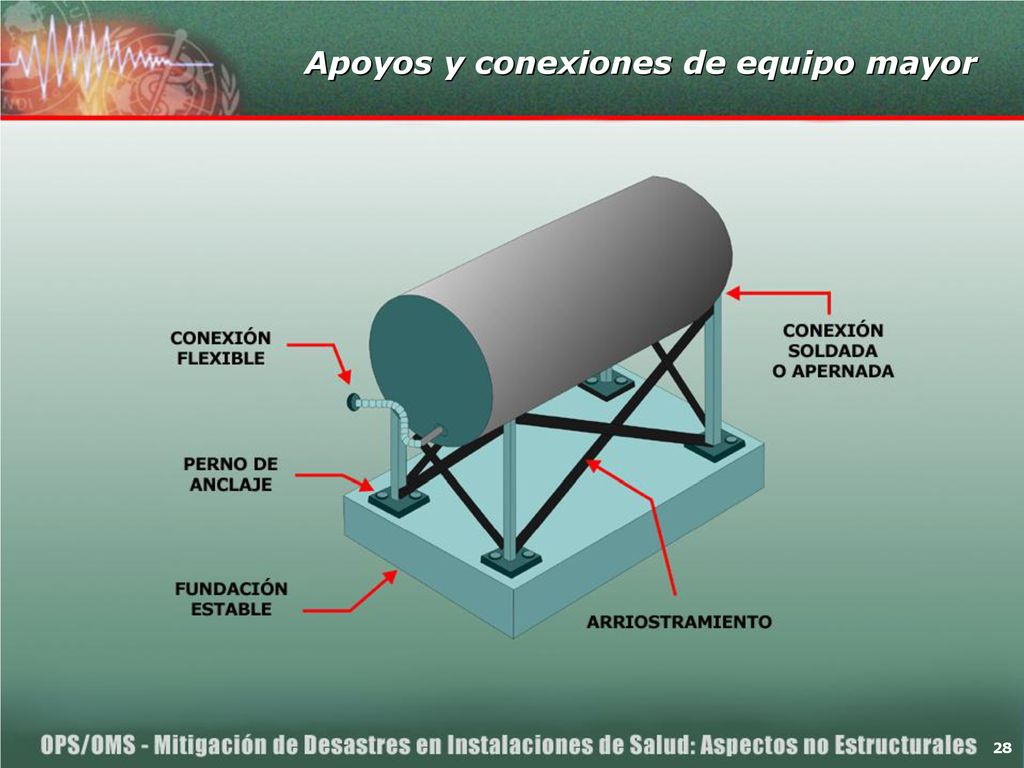

28 Apoyos y conexiones de equipo mayor
28

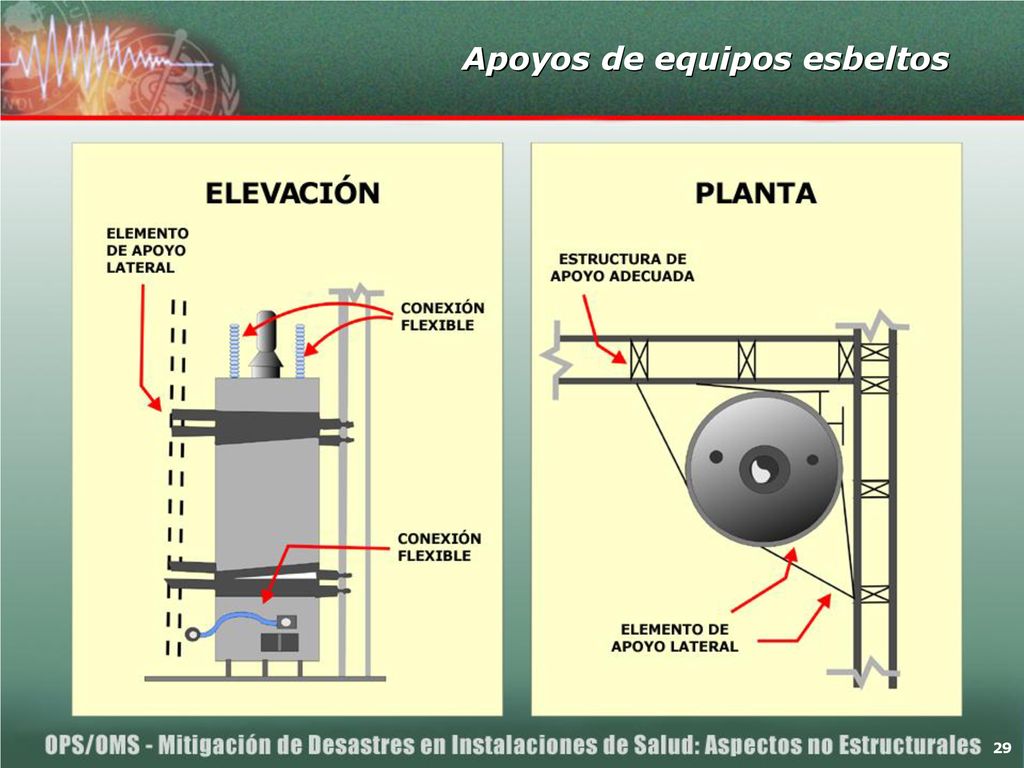

29 Apoyos de equipos esbeltos
29

30 El uso de conexiones flexibles en zonas críticas asegura la continuidad del servicio.

31 La pérdida de recipientes con suministros químicos o biológicos, a causa de sismos, puede provocar incendios o contaminaciones

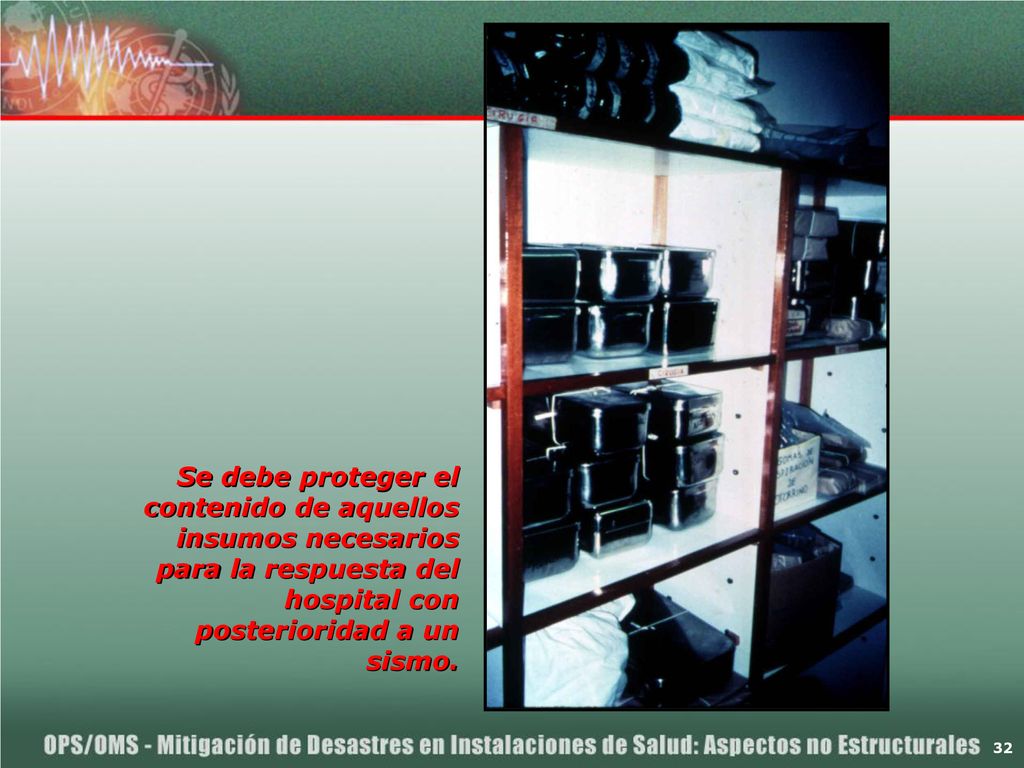

32 Se debe proteger el contenido de aquellos insumos necesarios para la respuesta del hospital con posterioridad a un sismo.

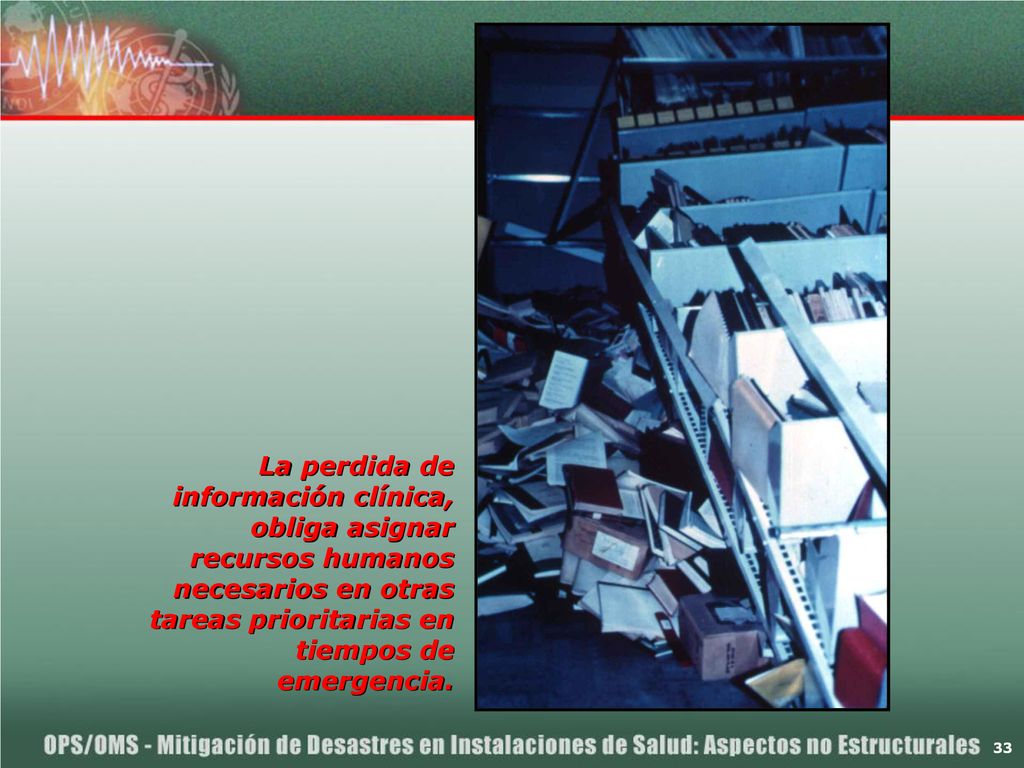

33 La perdida de información clínica, obliga asignar recursos humanos necesarios en otras tareas prioritarias en tiempos de emergencia.

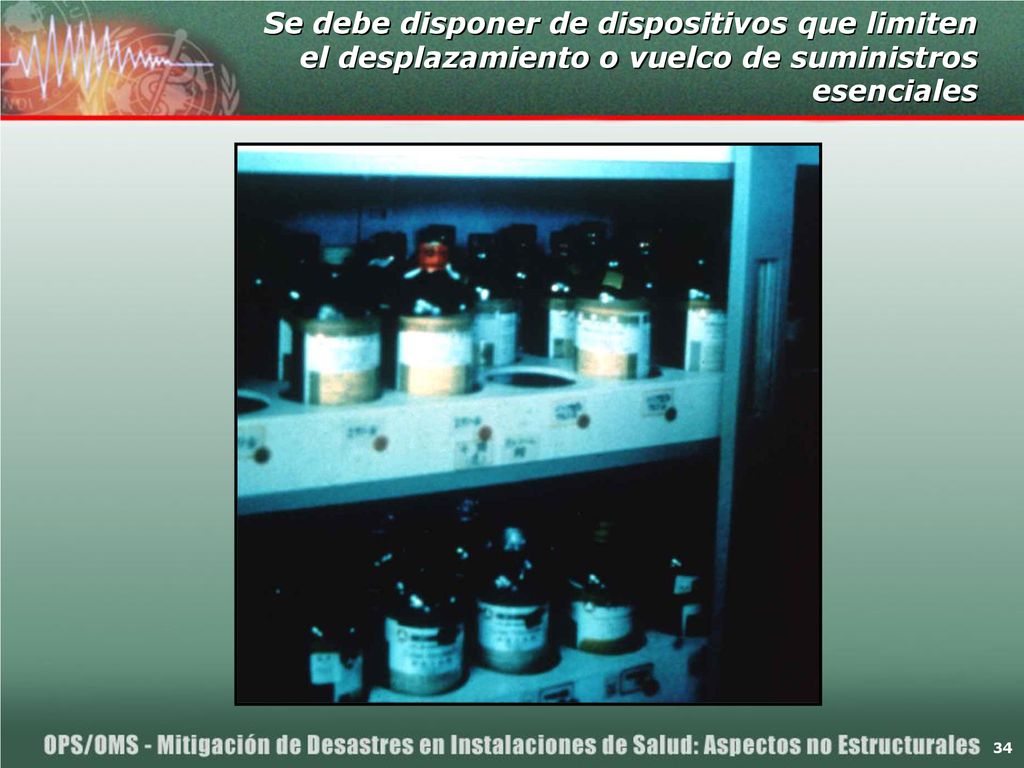

34 Se debe disponer de dispositivos que limiten
el desplazamiento o vuelco de suministros esenciales

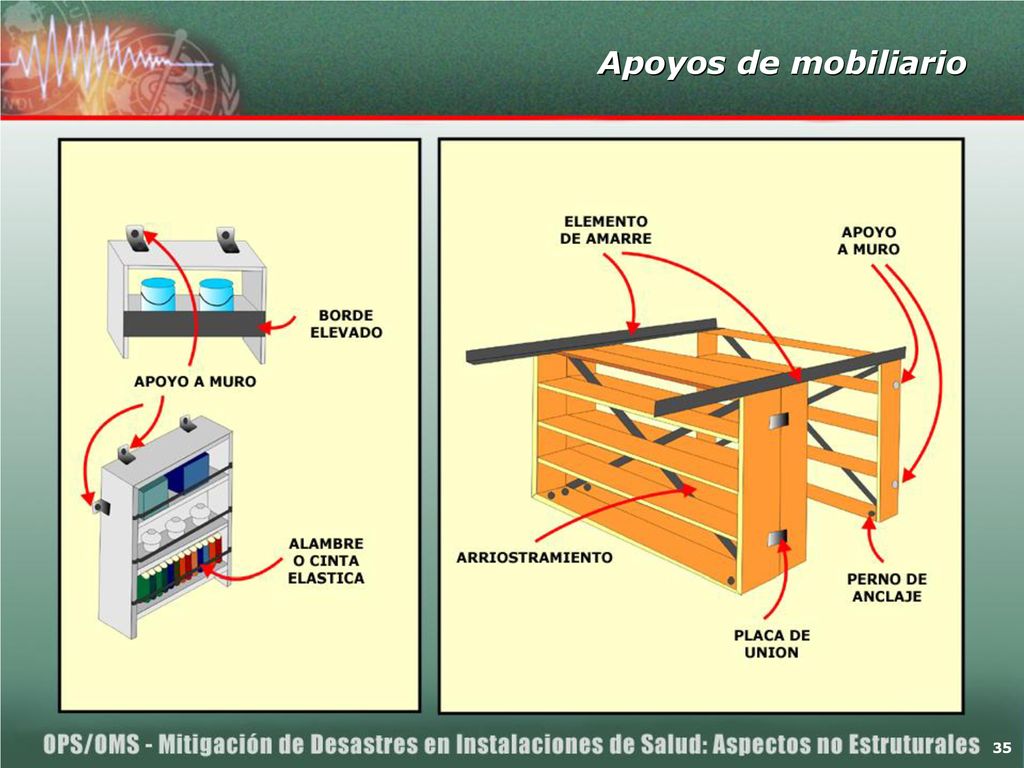

35 Apoyos de mobiliario 35

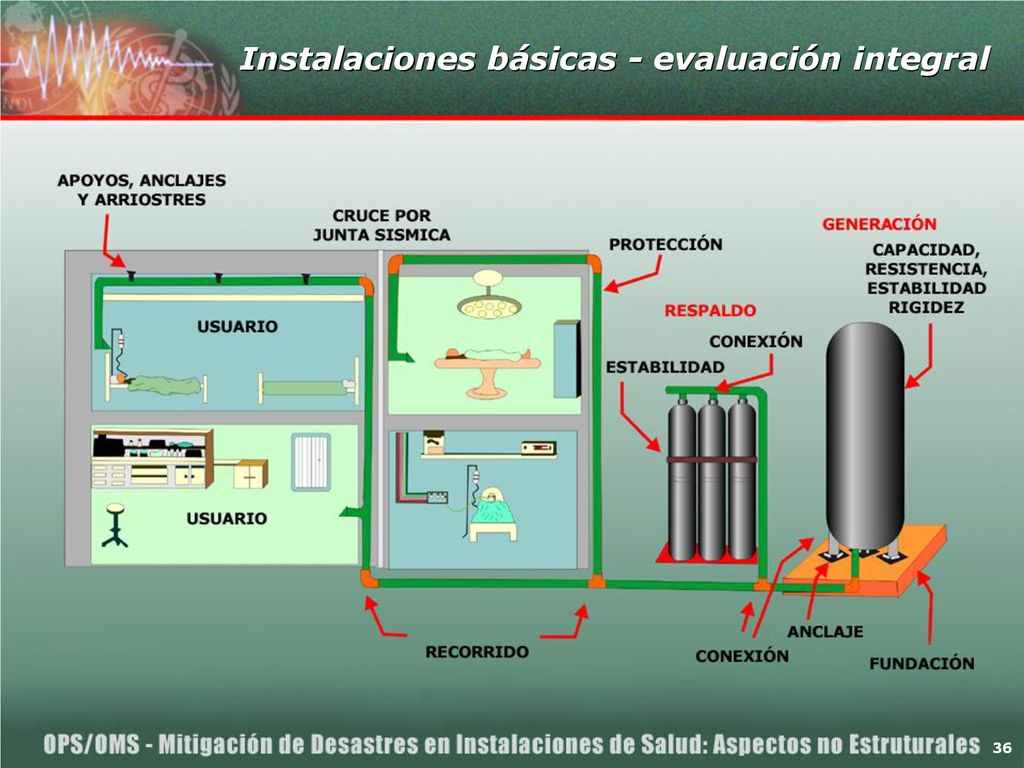

36 Instalaciones básicas - evaluación integral
36

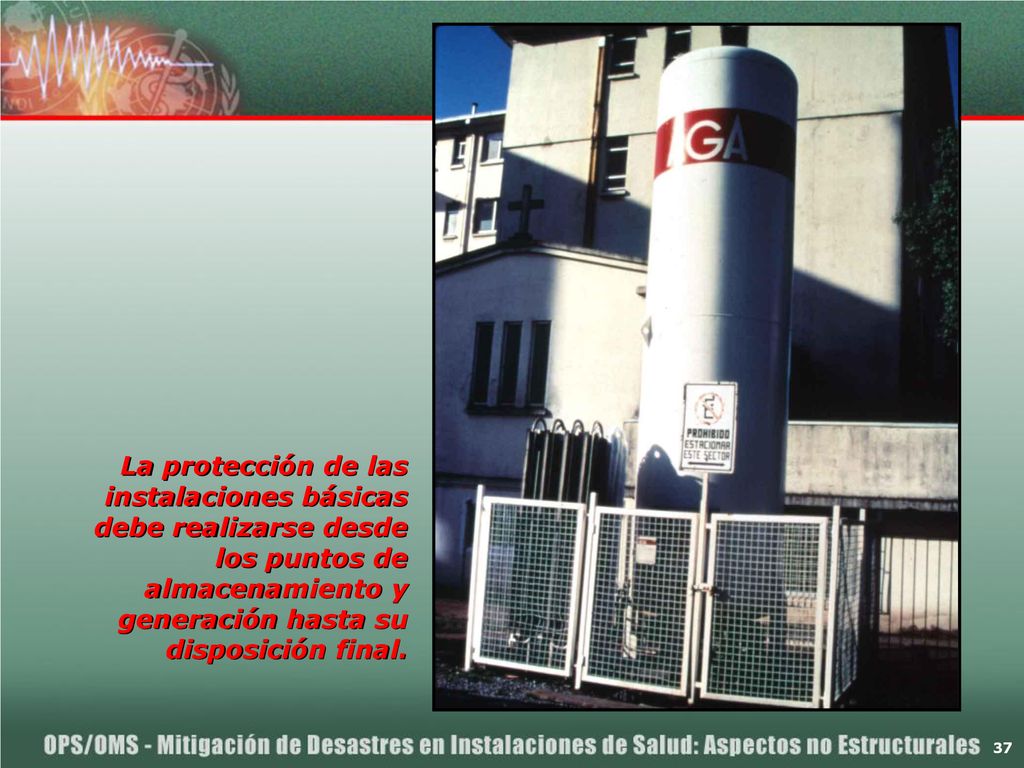

37 La protección de las instalaciones básicas debe realizarse desde los puntos de almacenamiento y generación hasta su disposición final.

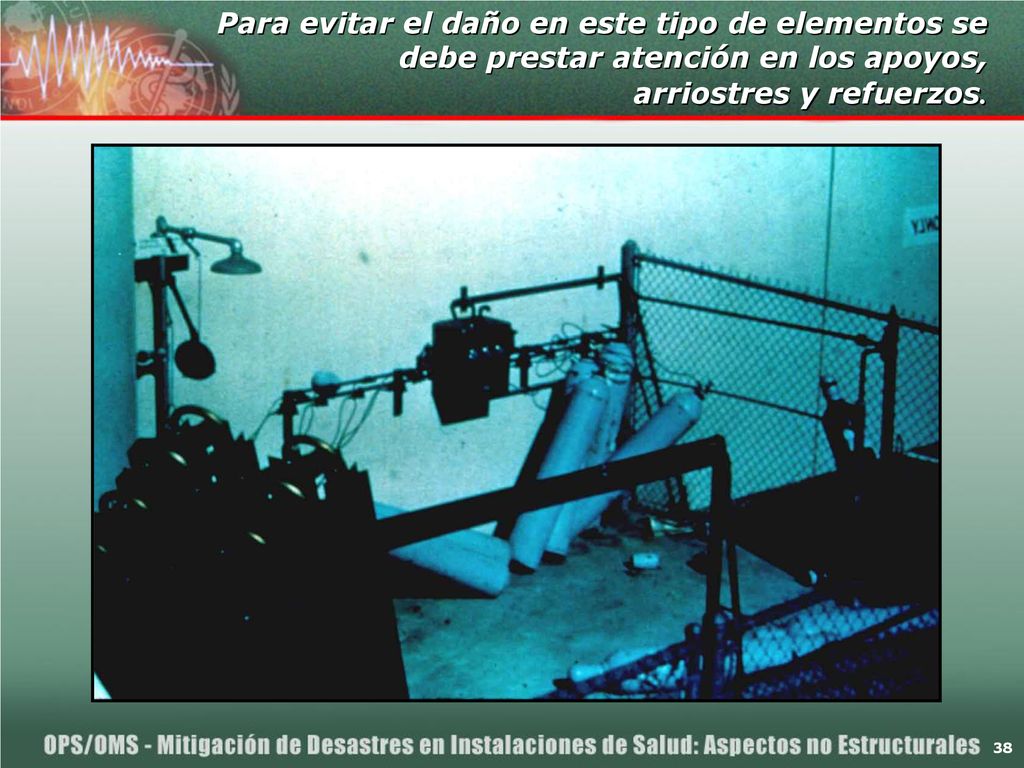

38 Para evitar el daño en este tipo de elementos se debe prestar atención en los apoyos,
arriostres y refuerzos.

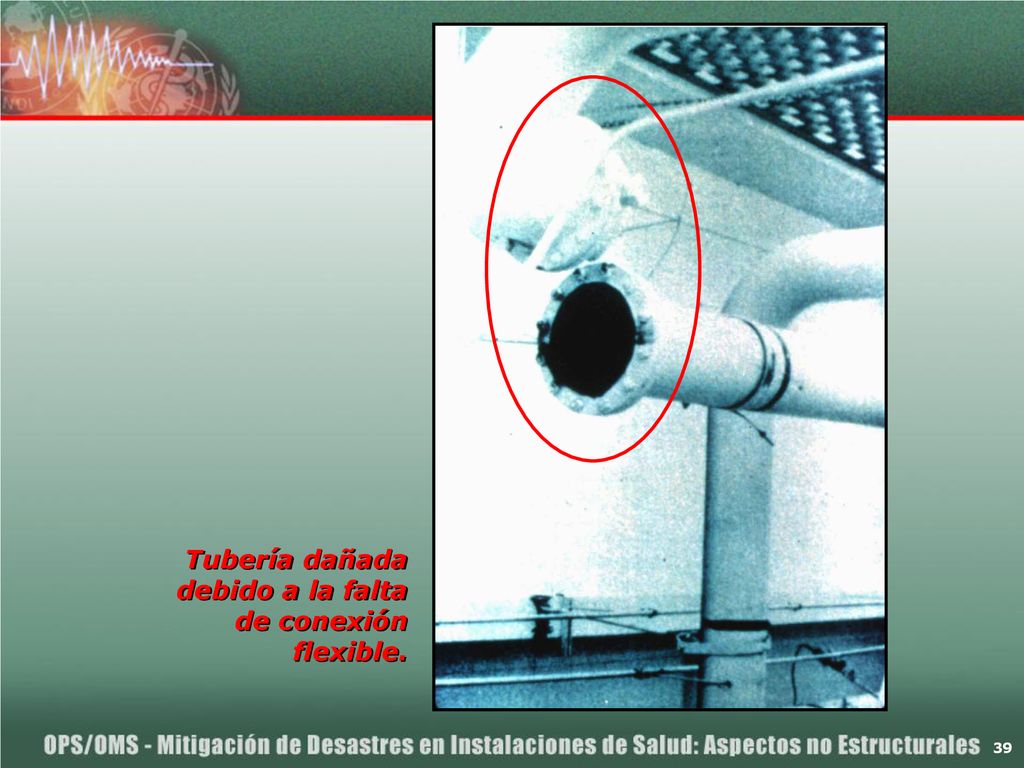

39 Tubería dañada debido a la falta de conexión flexible.

40 El uso de juntas flexibles en zonas criticas limita el daño y asegura continuidad
en el suministro

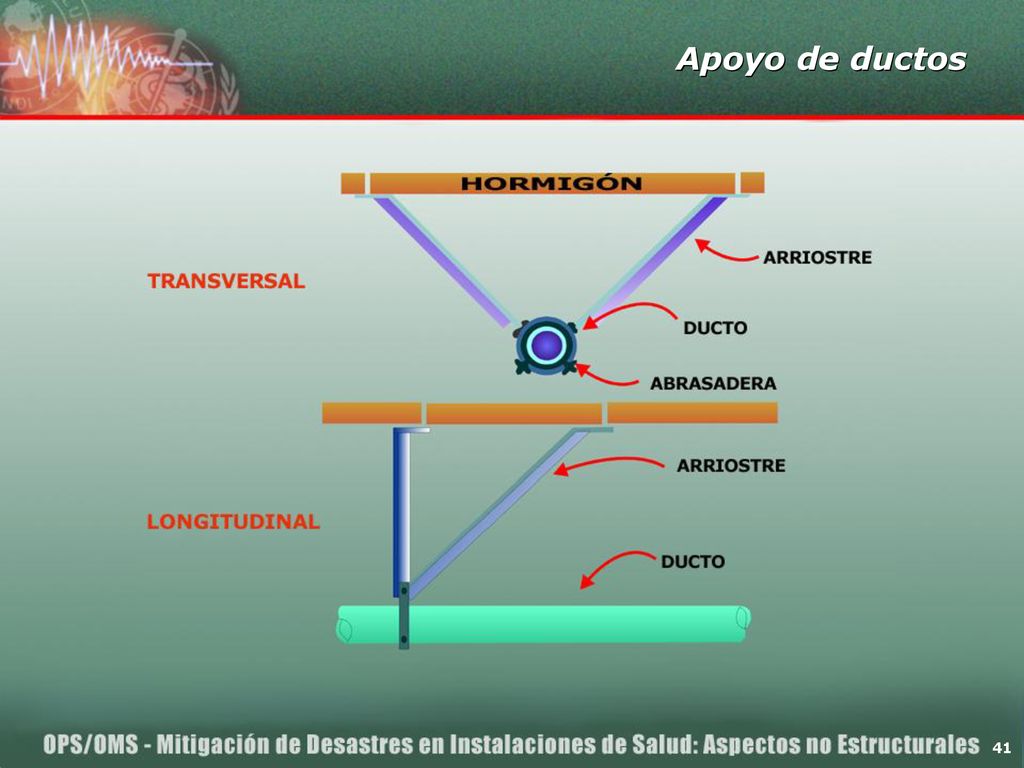

41 Apoyo de ductos 41
