1 REPARACIÓN DE CONDUCTORES DESHEBRADOS EN LÍNEAS DE TRANSMISIÓN DE LA SELVA PERUANA MEDIANTE TRABAJOS CON TENSIÓN (TCT) - EFICIENCIAS LOGRADAS CÓDIGO: T3-10 Autores: Ing. Samuel Arturo Asto Soto / Dra. Daiana Antonio da Silva Empresa o entidad: Red de Energía del Perú / Universidad de Campinas Cargo: Coordinador de Planeación de Mantenimiento / Investigadora AREA: TRANSMISIÓN

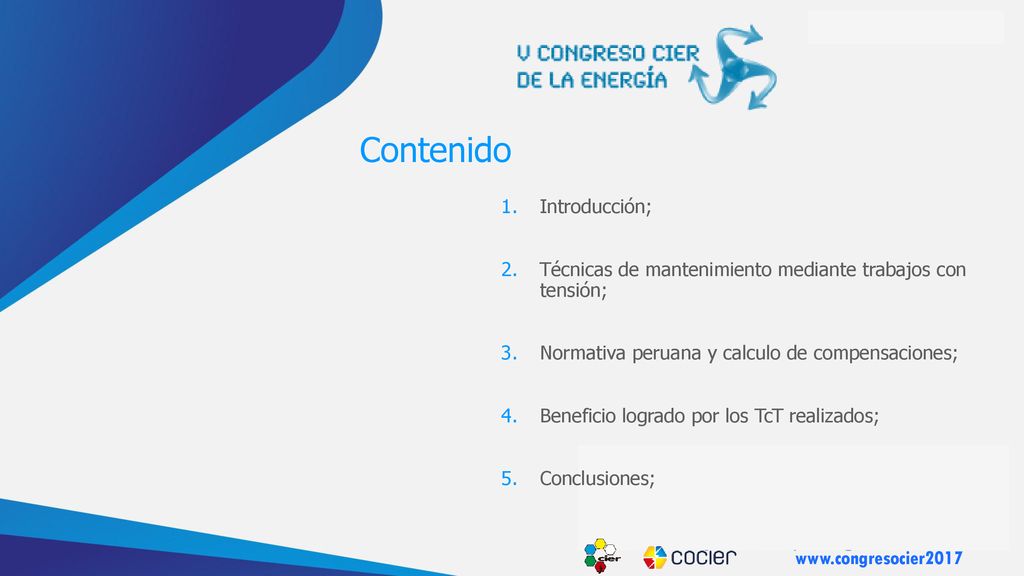

2 Contenido Introducción;
Técnicas de mantenimiento mediante trabajos con tensión; Normativa peruana y calculo de compensaciones; Beneficio logrado por los TcT realizados; Conclusiones;

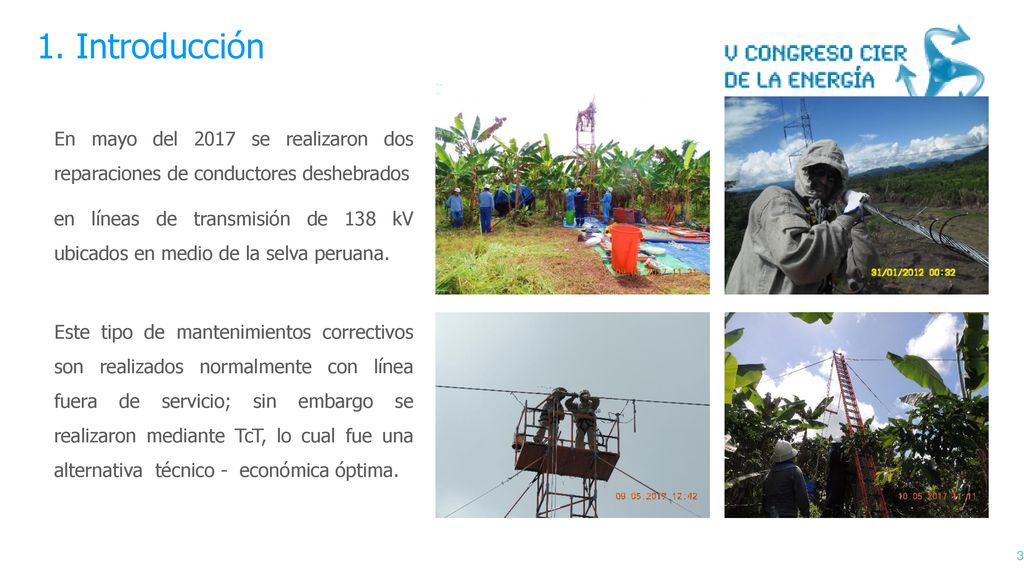

3 1. Introducción En mayo del 2017 se realizaron dos reparaciones de conductores deshebrados en líneas de transmisión de 138 kV ubicados en medio de la selva peruana. Este tipo de mantenimientos correctivos son realizados normalmente con línea fuera de servicio; sin embargo se realizaron mediante TcT, lo cual fue una alternativa técnico - económica óptima.

4 1. Introducción Densidad de descargas atmosféricas en el mundo Fuente: Vaisala La densidad de descargas atmosféricas en la selva peruana es superior a 8 descargas por km cuadrado por año. En una zona susceptible a fallas, la aplicación de trabajos con tensión( TcT) es una alternativa eficaz.

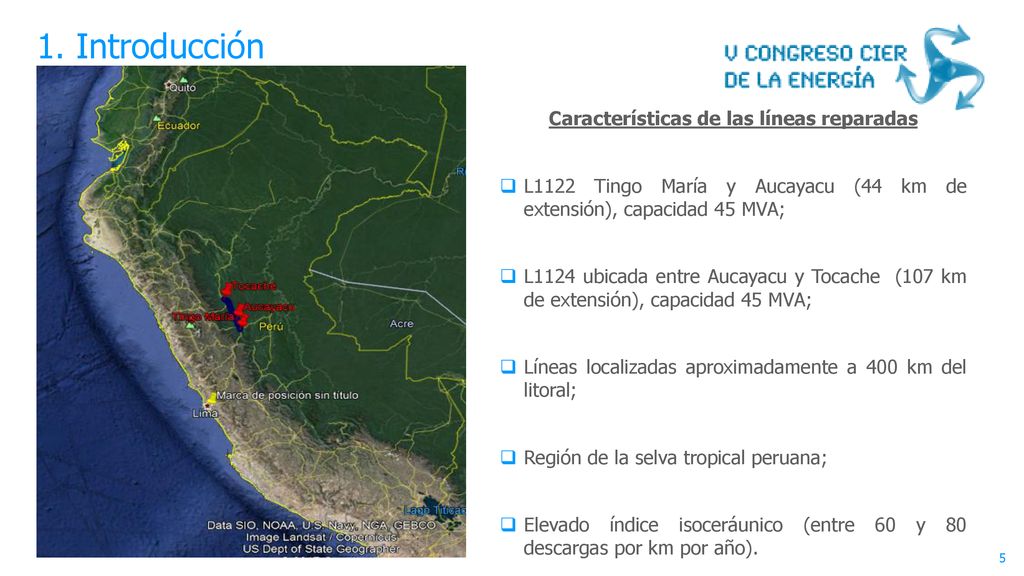

5 Características de las líneas reparadas
1. Introducción Características de las líneas reparadas L1122 Tingo María y Aucayacu (44 km de extensión), capacidad 45 MVA; L1124 ubicada entre Aucayacu y Tocache (107 km de extensión), capacidad 45 MVA; Líneas localizadas aproximadamente a 400 km del litoral; Región de la selva tropical peruana; Elevado índice isoceráunico (entre 60 y 80 descargas por km por año).

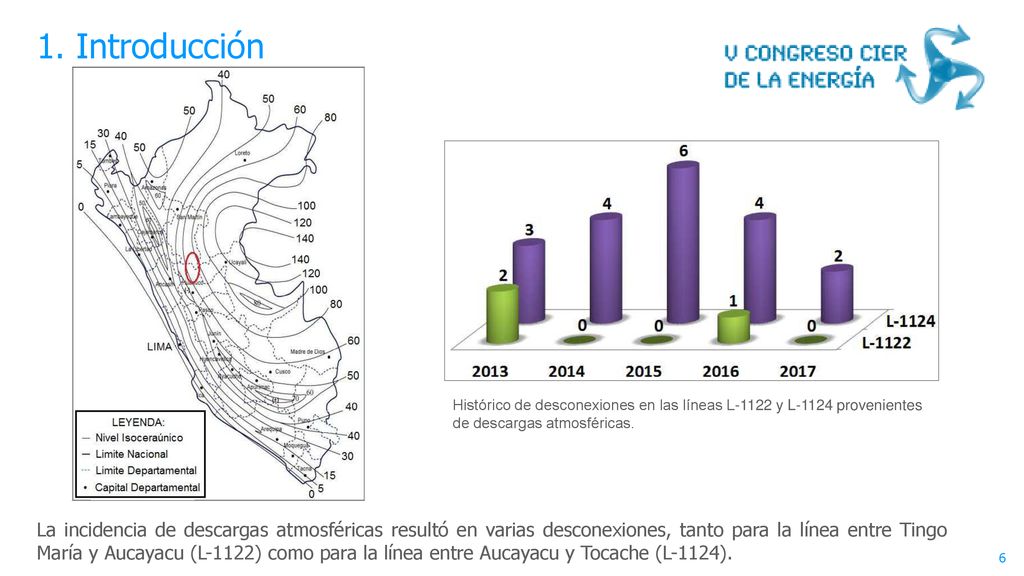

6 1. Introducción Histórico de desconexiones en las líneas L-1122 y L-1124 provenientes de descargas atmosféricas. La incidencia de descargas atmosféricas resultó en varias desconexiones, tanto para la línea entre Tingo María y Aucayacu (L-1122) como para la línea entre Aucayacu y Tocache (L-1124).

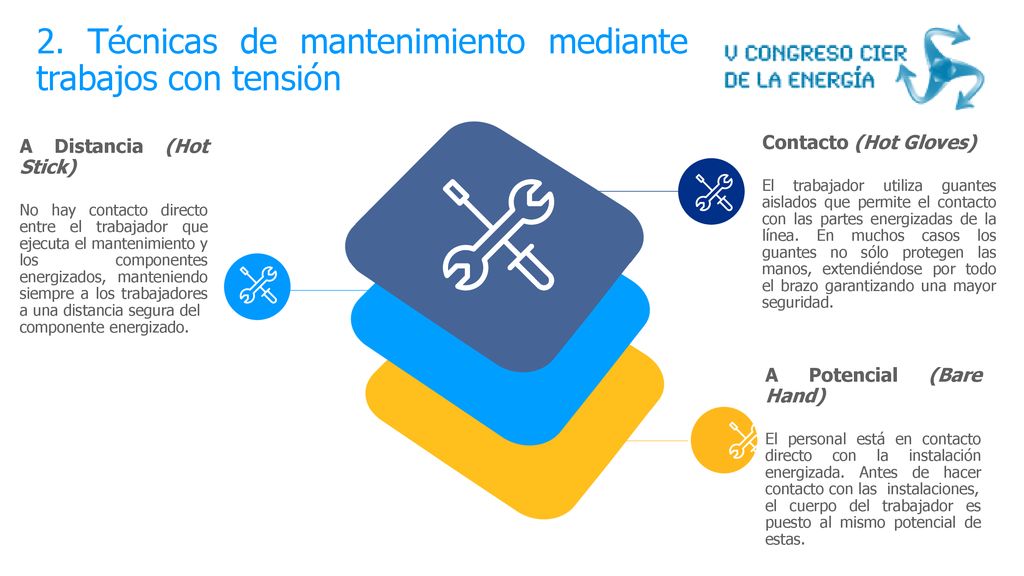

7 2. Técnicas de mantenimiento mediante trabajos con tensión
A Distancia (Hot Stick) No hay contacto directo entre el trabajador que ejecuta el mantenimiento y los componentes energizados, manteniendo siempre a los trabajadores a una distancia segura del componente energizado. Contacto (Hot Gloves) El trabajador utiliza guantes aislados que permite el contacto con las partes energizadas de la línea. En muchos casos los guantes no sólo protegen las manos, extendiéndose por todo el brazo garantizando una mayor seguridad. A Potencial (Bare Hand) El personal está en contacto directo con la instalación energizada. Antes de hacer contacto con las instalaciones, el cuerpo del trabajador es puesto al mismo potencial de estas.

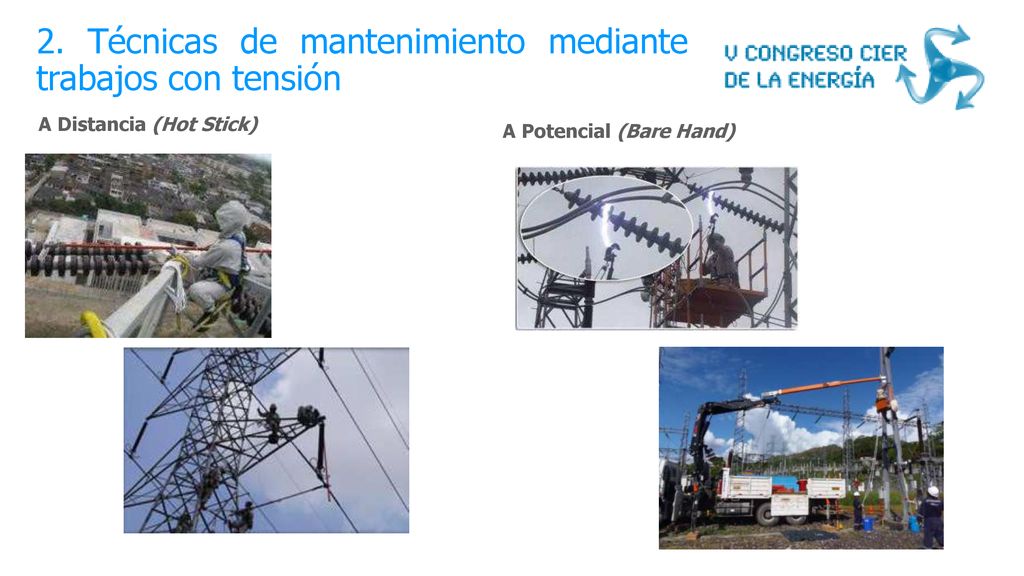

8 2. Técnicas de mantenimiento mediante trabajos con tensión
A Distancia (Hot Stick) A Potencial (Bare Hand)

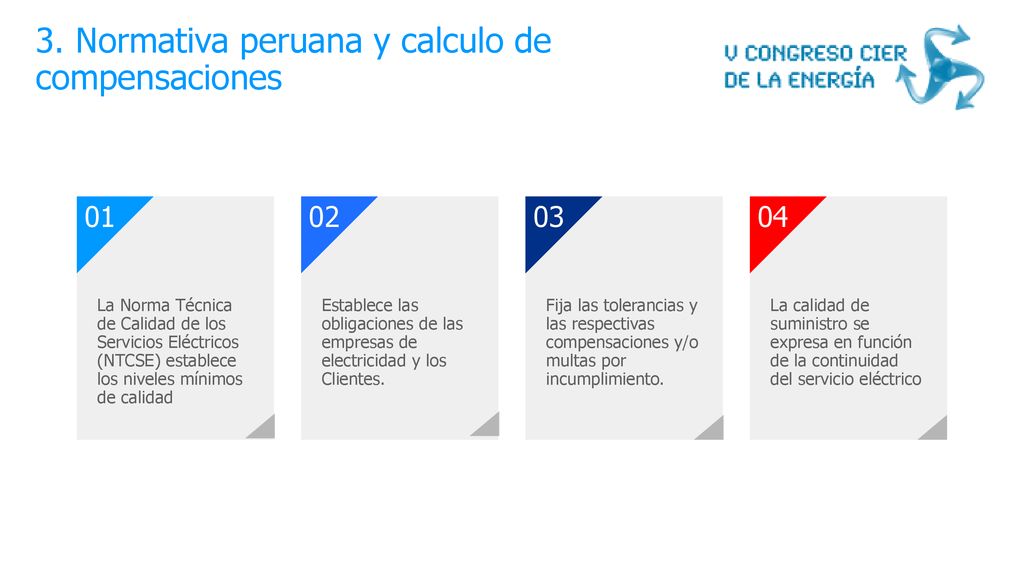

9 3. Normativa peruana y calculo de compensaciones
La Norma Técnica de Calidad de los Servicios Eléctricos (NTCSE) establece los niveles mínimos de calidad 01 Establece las obligaciones de las empresas de electricidad y los Clientes. 02 Fija las tolerancias y las respectivas compensaciones y/o multas por incumplimiento. 03 La calidad de suministro se expresa en función de la continuidad del servicio eléctrico 04

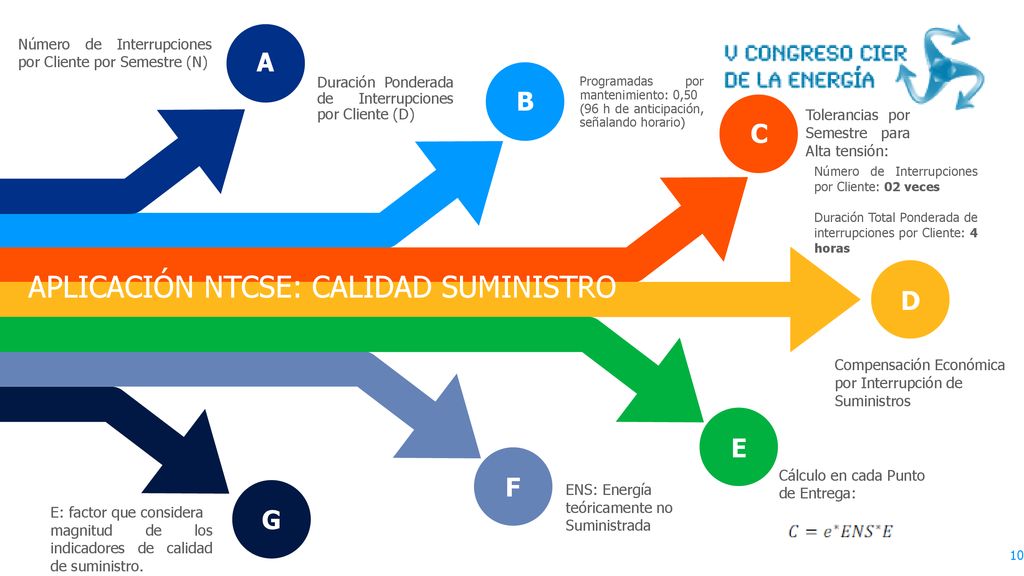

10 APLICACIÓN NTCSE: CALIDAD SUMINISTRO
Número de Interrupciones por Cliente por Semestre (N) 21 B Duración Ponderada de Interrupciones por Cliente (D) Programadas por mantenimiento: 0,50 (96 h de anticipación, señalando horario) C Tolerancias por Semestre para Alta tensión: Número de Interrupciones por Cliente: 02 veces Duración Total Ponderada de interrupciones por Cliente: 4 horas APLICACIÓN NTCSE: CALIDAD SUMINISTRO D Compensación Económica por Interrupción de Suministros E ENS: Energía teóricamente no Suministrada Cálculo en cada Punto de Entrega: F E: factor que considera magnitud de los indicadores de calidad de suministro. G * El Chofer de REP es un técnico de mantenimiento que ejerce dicho rol durante el transporte, no es un chofer a dedicación exclusiva.

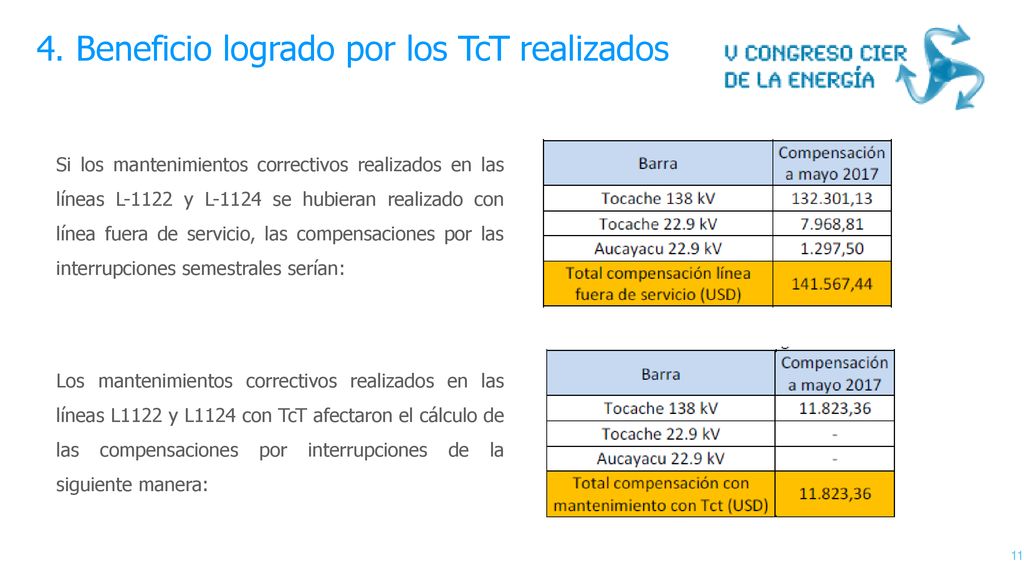

11 4. Beneficio logrado por los TcT realizados
Si los mantenimientos correctivos realizados en las líneas L-1122 y L-1124 se hubieran realizado con línea fuera de servicio, las compensaciones por las interrupciones semestrales serían: Los mantenimientos correctivos realizados en las líneas L1122 y L1124 con TcT afectaron el cálculo de las compensaciones por interrupciones de la siguiente manera:

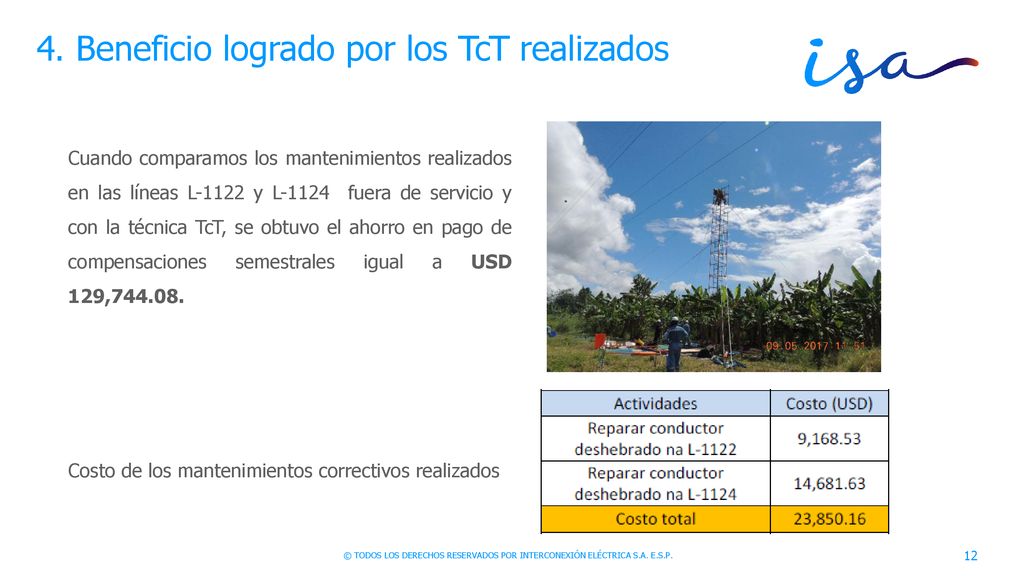

12 4. Beneficio logrado por los TcT realizados
Cuando comparamos los mantenimientos realizados en las líneas L-1122 y L fuera de servicio y con la técnica TcT, se obtuvo el ahorro en pago de compensaciones semestrales igual a USD 129, Costo de los mantenimientos correctivos realizados

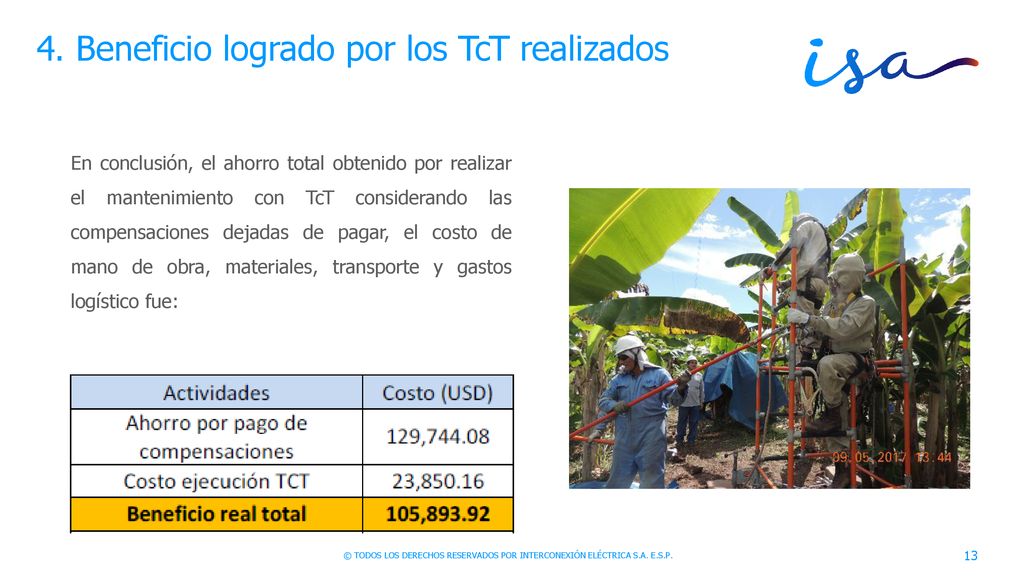

13 4. Beneficio logrado por los TcT realizados
En conclusión, el ahorro total obtenido por realizar el mantenimiento con TcT considerando las compensaciones dejadas de pagar, el costo de mano de obra, materiales, transporte y gastos logístico fue:

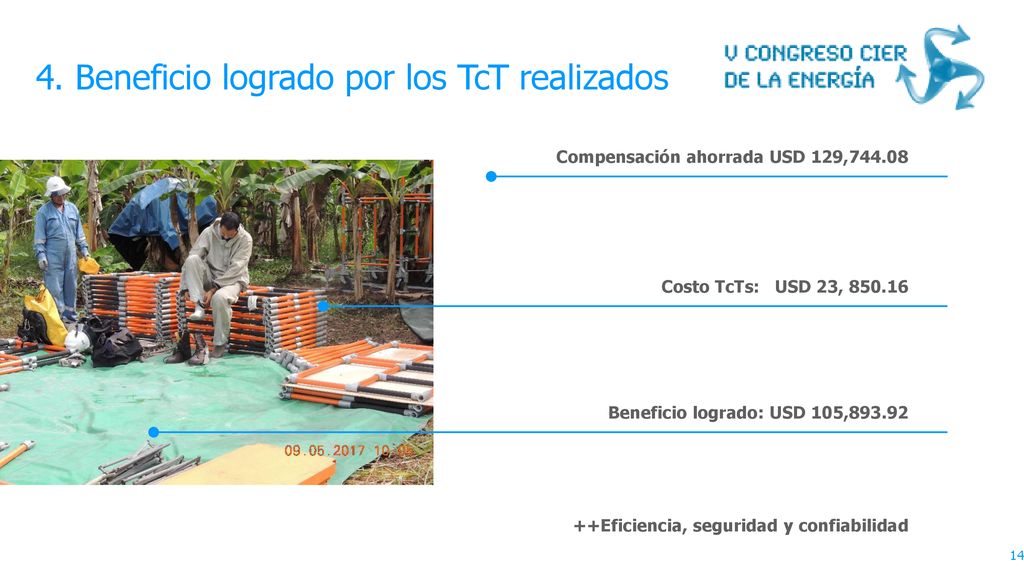

14 4. Beneficio logrado por los TcT realizados
Compensación ahorrada USD 129,744.08 Costo TcTs: USD 23, Beneficio logrado: USD 105,893.92 ++Eficiencia, seguridad y confiabilidad Camioneta pickup: 47

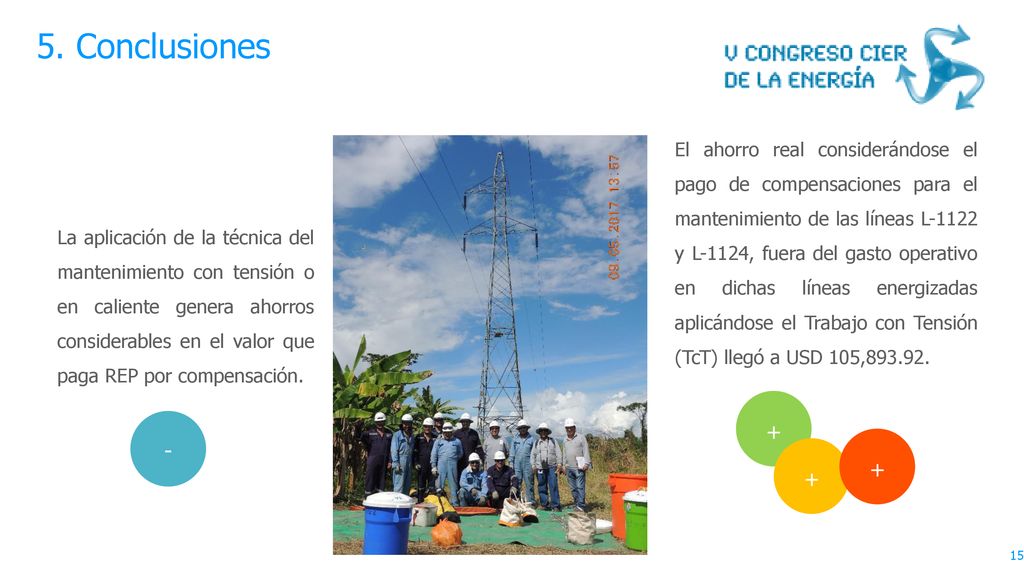

15 5. Conclusiones El ahorro real considerándose el pago de compensaciones para el mantenimiento de las líneas L-1122 y L-1124, fuera del gasto operativo en dichas líneas energizadas aplicándose el Trabajo con Tensión (TcT) llegó a USD 105, La aplicación de la técnica del mantenimiento con tensión o en caliente genera ahorros considerables en el valor que paga REP por compensación. + - + +
