1 MEMORIA RAM

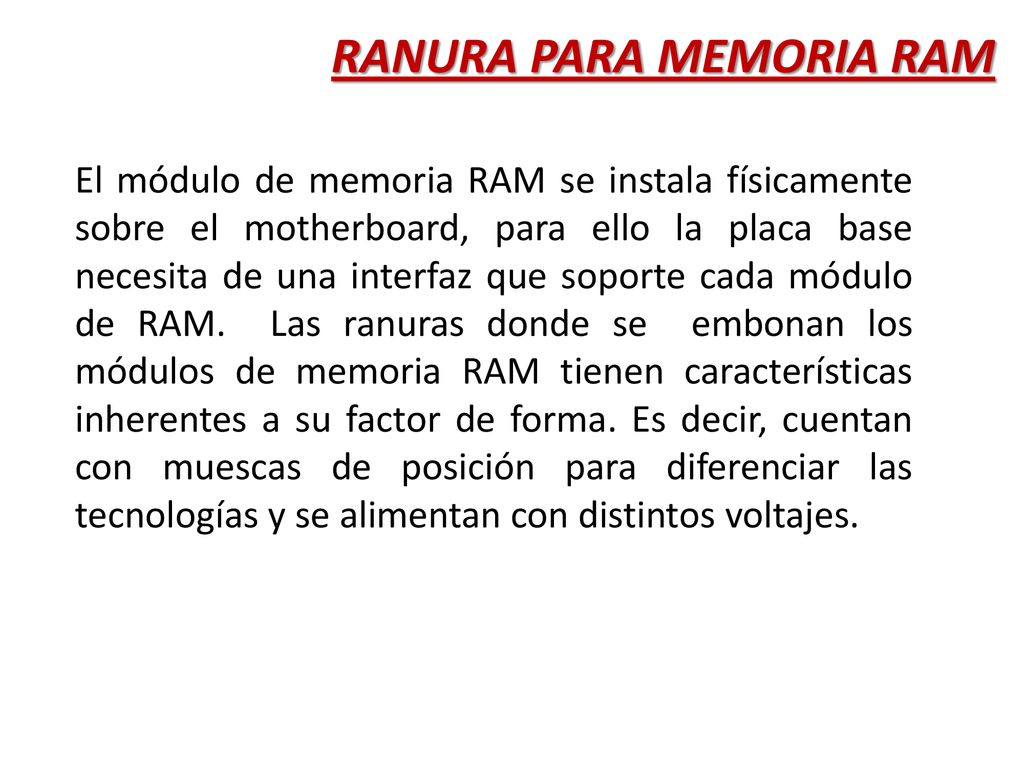

2 RANURA PARA MEMORIA RAM
El módulo de memoria RAM se instala físicamente sobre el motherboard, para ello la placa base necesita de una interfaz que soporte cada módulo de RAM. Las ranuras donde se embonan los módulos de memoria RAM tienen características inherentes a su factor de forma. Es decir, cuentan con muescas de posición para diferenciar las tecnologías y se alimentan con distintos voltajes.

3 RANURA PARA MEMORIA RAM

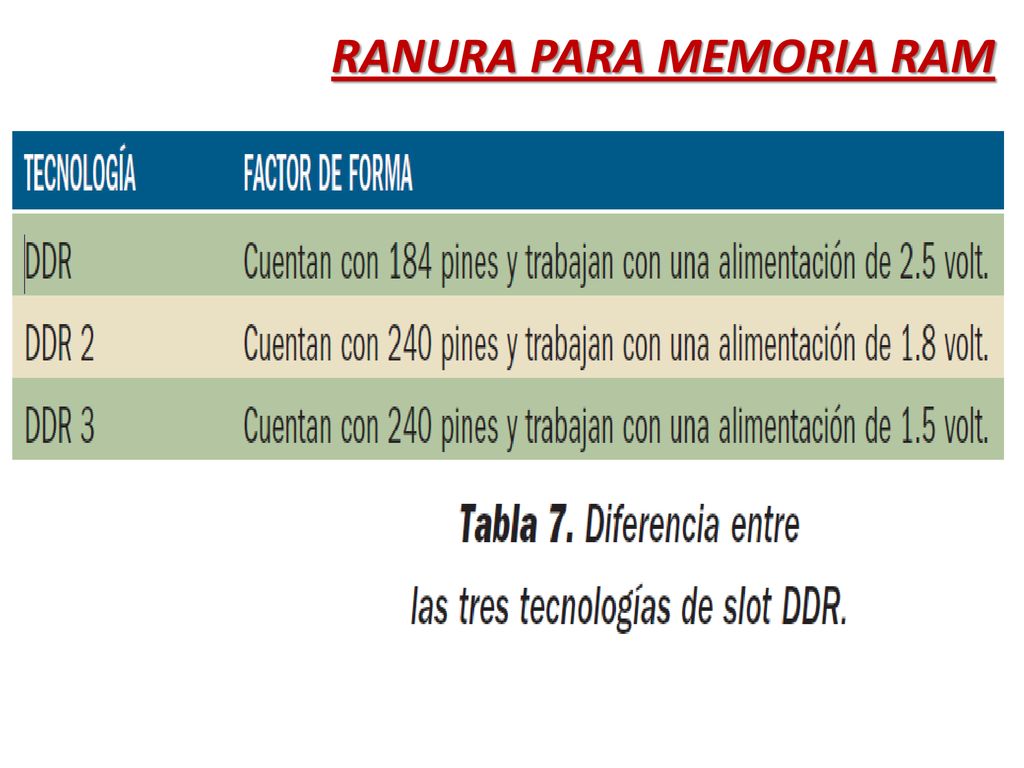

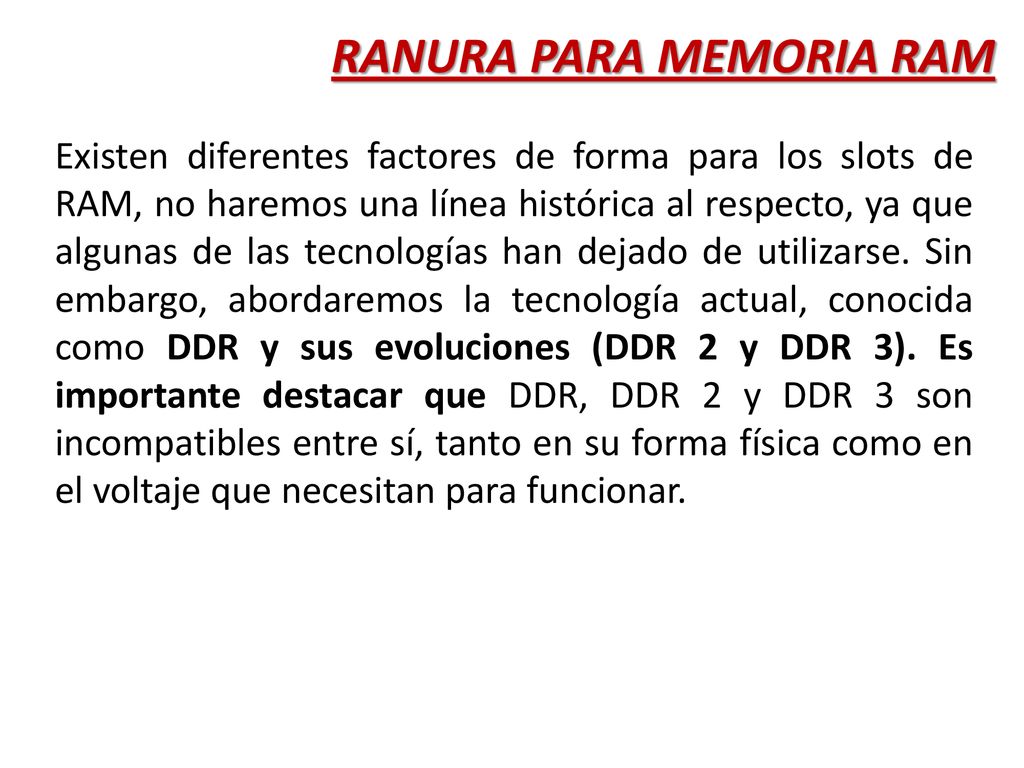

Existen diferentes factores de forma para los slots de RAM, no haremos una línea histórica al respecto, ya que algunas de las tecnologías han dejado de utilizarse. Sin embargo, abordaremos la tecnología actual, conocida como DDR y sus evoluciones (DDR 2 y DDR 3). Es importante destacar que DDR, DDR 2 y DDR 3 son incompatibles entre sí, tanto en su forma física como en el voltaje que necesitan para funcionar.

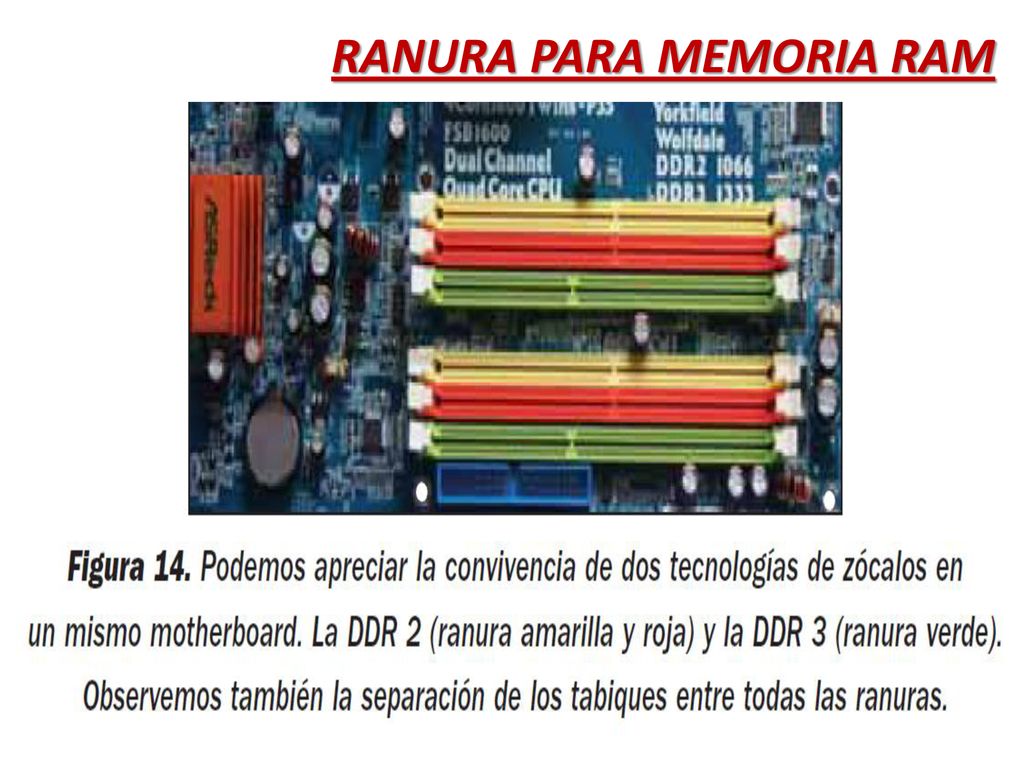

4 RANURA PARA MEMORIA RAM

5 RANURA PARA MEMORIA RAM

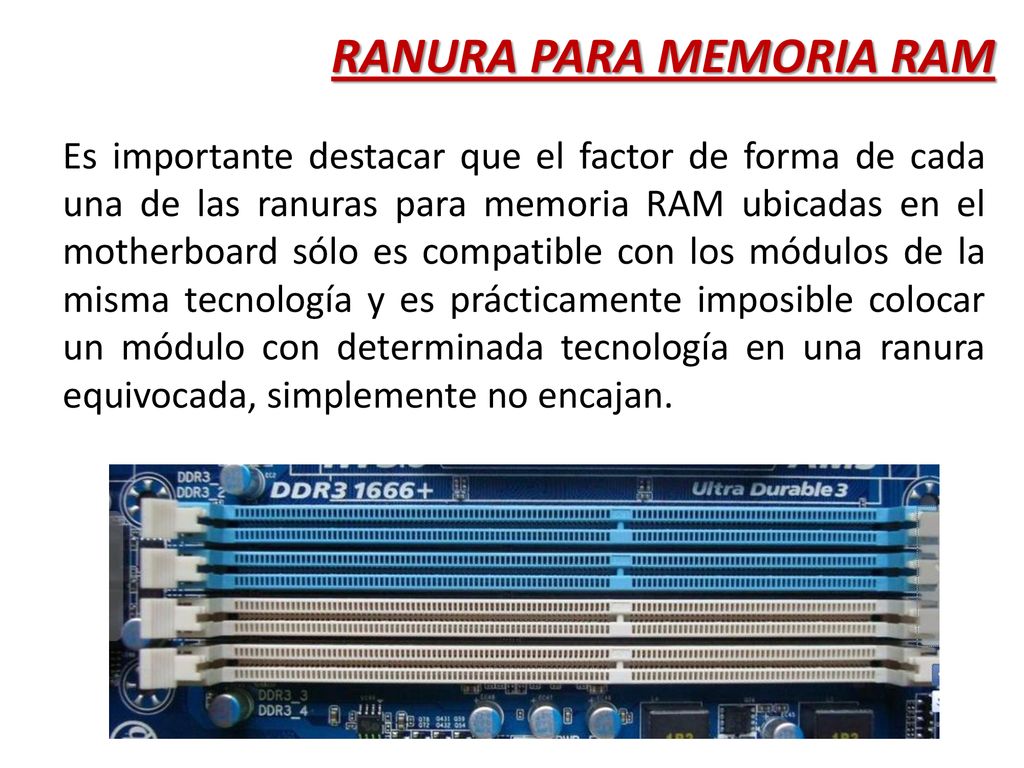

Es importante destacar que el factor de forma de cada una de las ranuras para memoria RAM ubicadas en el motherboard sólo es compatible con los módulos de la misma tecnología y es prácticamente imposible colocar un módulo con determinada tecnología en una ranura equivocada, simplemente no encajan.

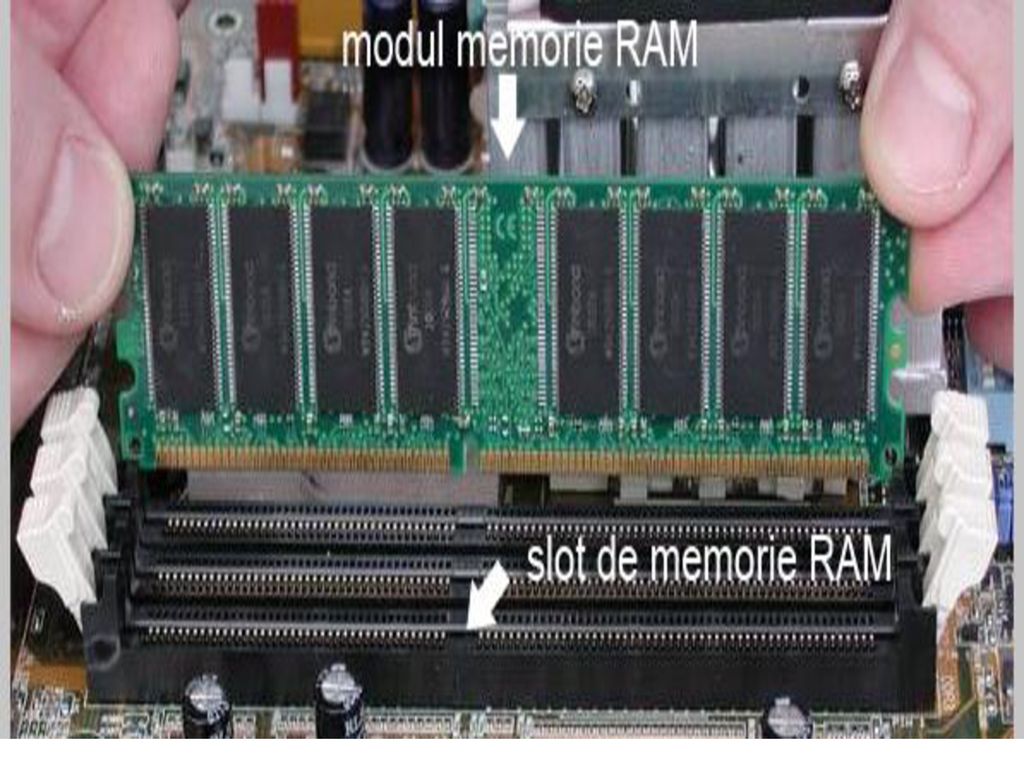

6 RANURA PARA MEMORIA RAM

7

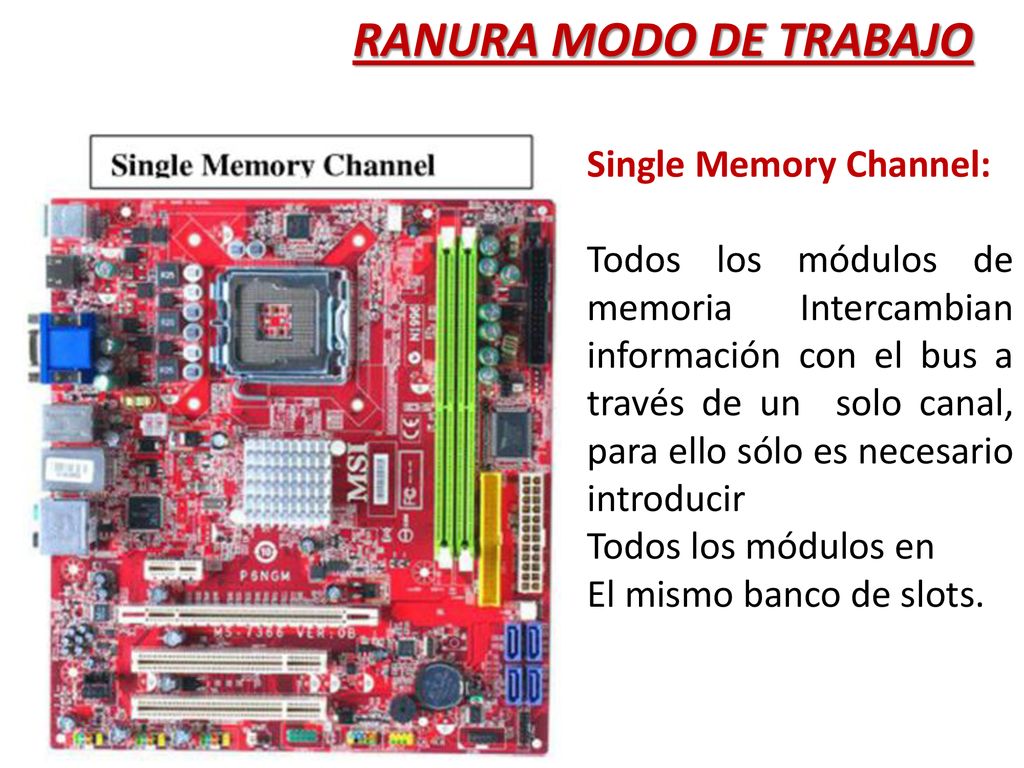

8 RANURA MODO DE TRABAJO Single Memory Channel:
Todos los módulos de memoria Intercambian información con el bus a través de un solo canal, para ello sólo es necesario introducir Todos los módulos en El mismo banco de slots.

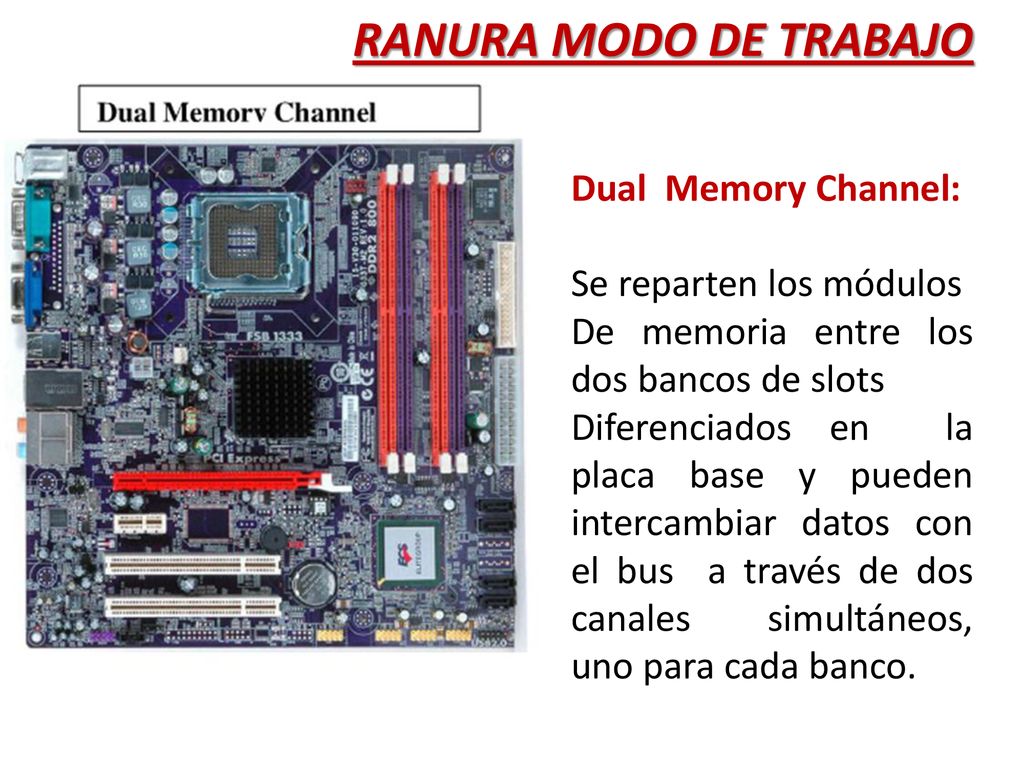

9 RANURA MODO DE TRABAJO Dual Memory Channel: Se reparten los módulos
De memoria entre los dos bancos de slots Diferenciados en la placa base y pueden intercambiar datos con el bus a través de dos canales simultáneos, uno para cada banco.

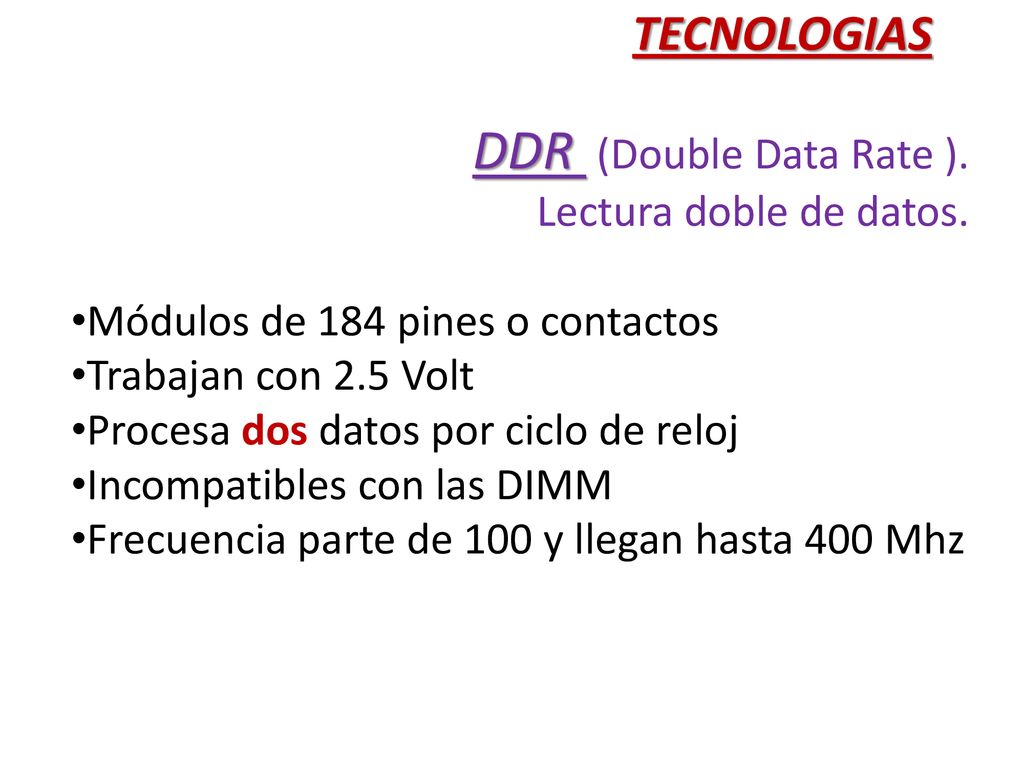

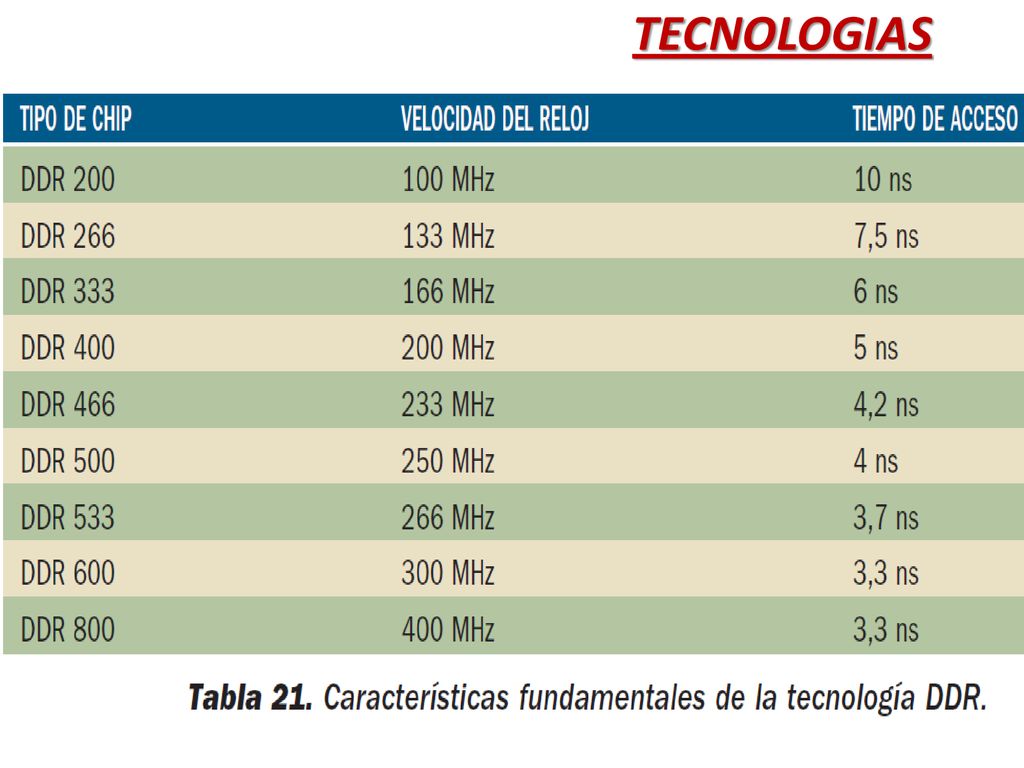

10 DDR (Double Data Rate ). TECNOLOGIAS Lectura doble de datos.
Módulos de 184 pines o contactos Trabajan con 2.5 Volt Procesa dos datos por ciclo de reloj Incompatibles con las DIMM Frecuencia parte de 100 y llegan hasta 400 Mhz

11 TECNOLOGIAS

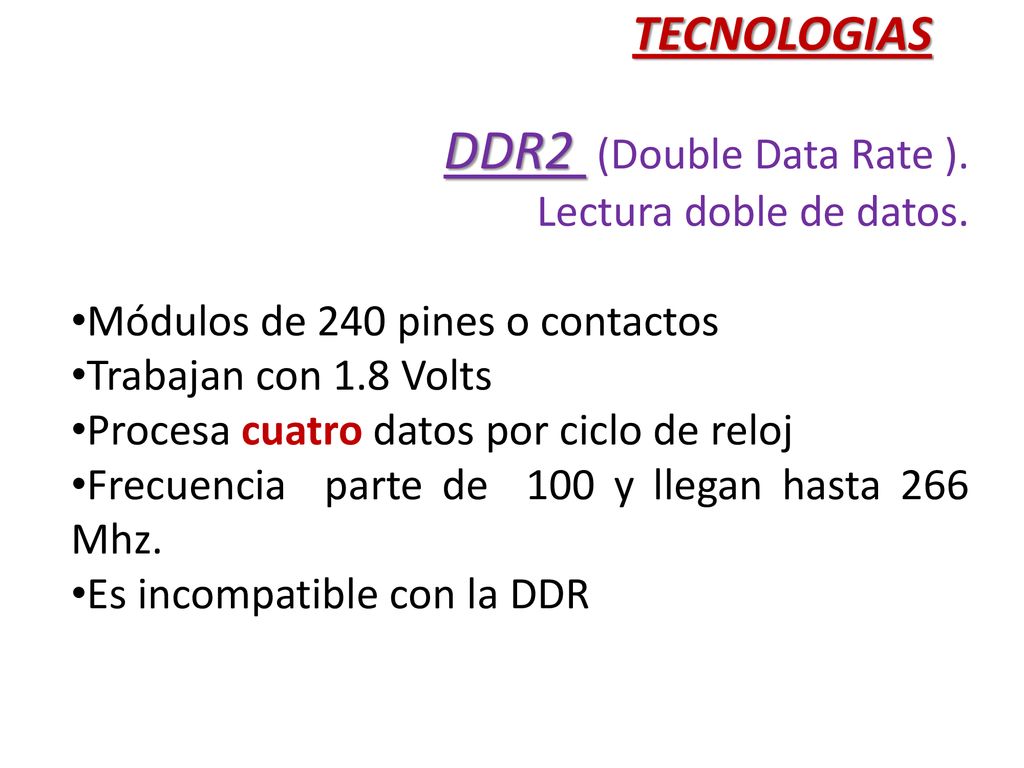

12 DDR2 (Double Data Rate ). TECNOLOGIAS Lectura doble de datos.
Módulos de 240 pines o contactos Trabajan con 1.8 Volts Procesa cuatro datos por ciclo de reloj Frecuencia parte de 100 y llegan hasta 266 Mhz. Es incompatible con la DDR

13 TECNOLOGIAS

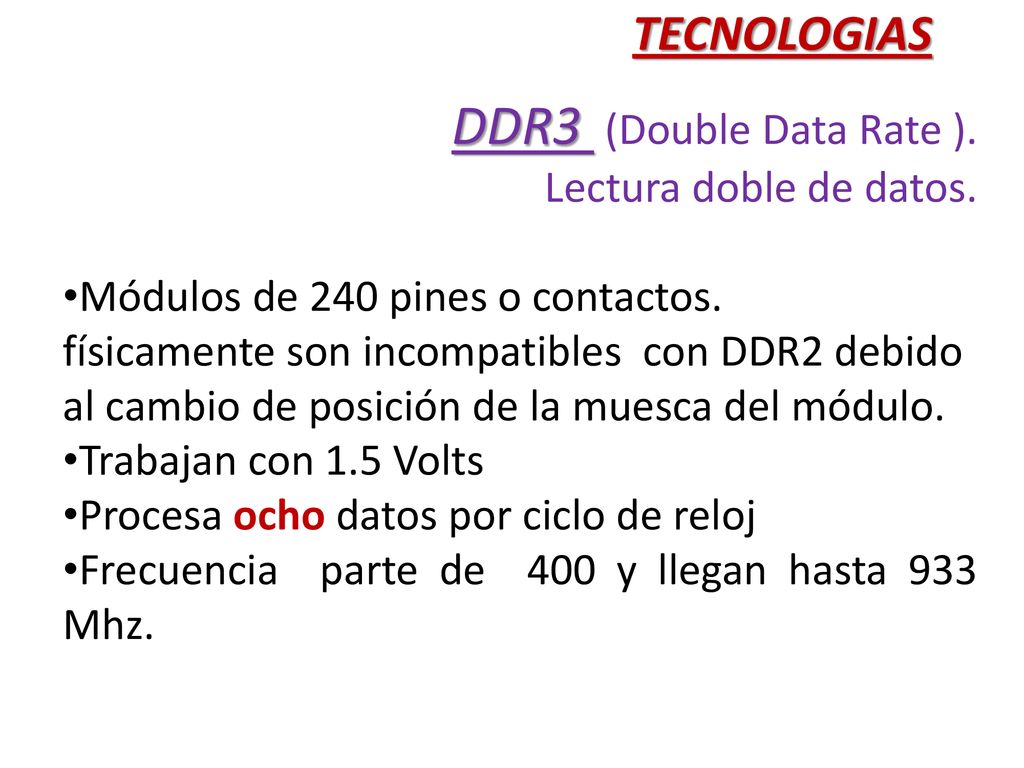

14 DDR3 (Double Data Rate ). TECNOLOGIAS Lectura doble de datos.

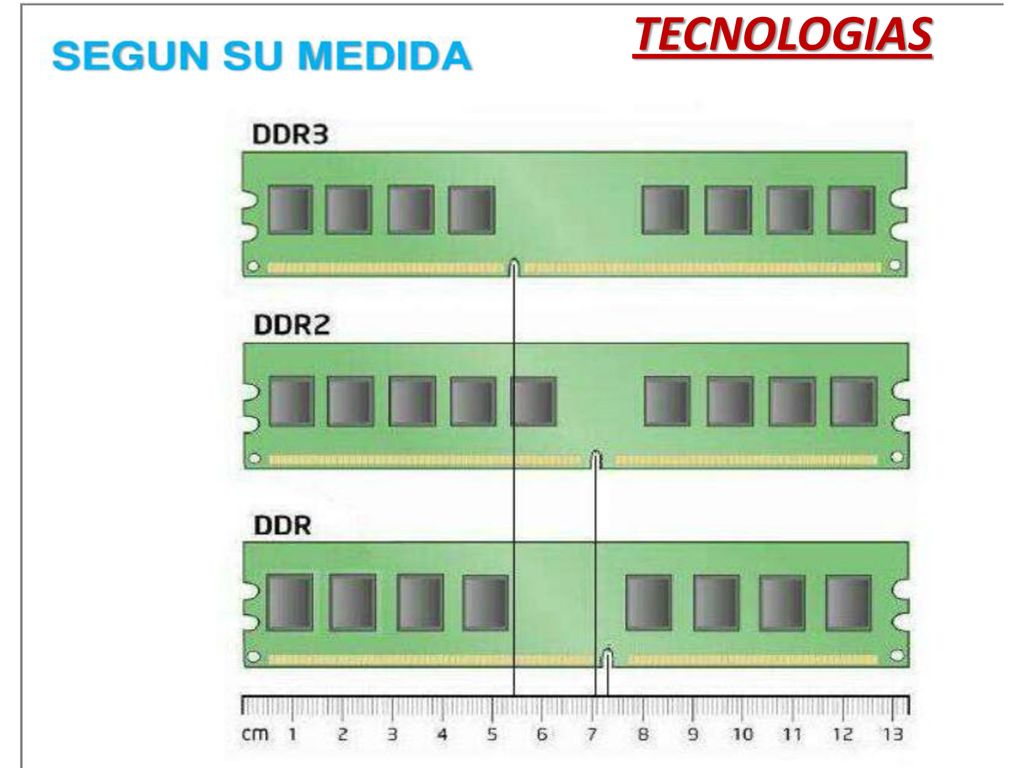

Módulos de 240 pines o contactos. físicamente son incompatibles con DDR2 debido al cambio de posición de la muesca del módulo. Trabajan con 1.5 Volts Procesa ocho datos por ciclo de reloj Frecuencia parte de 400 y llegan hasta 933 Mhz.

15 TECNOLOGIAS

16 TECNOLOGIAS

17

18

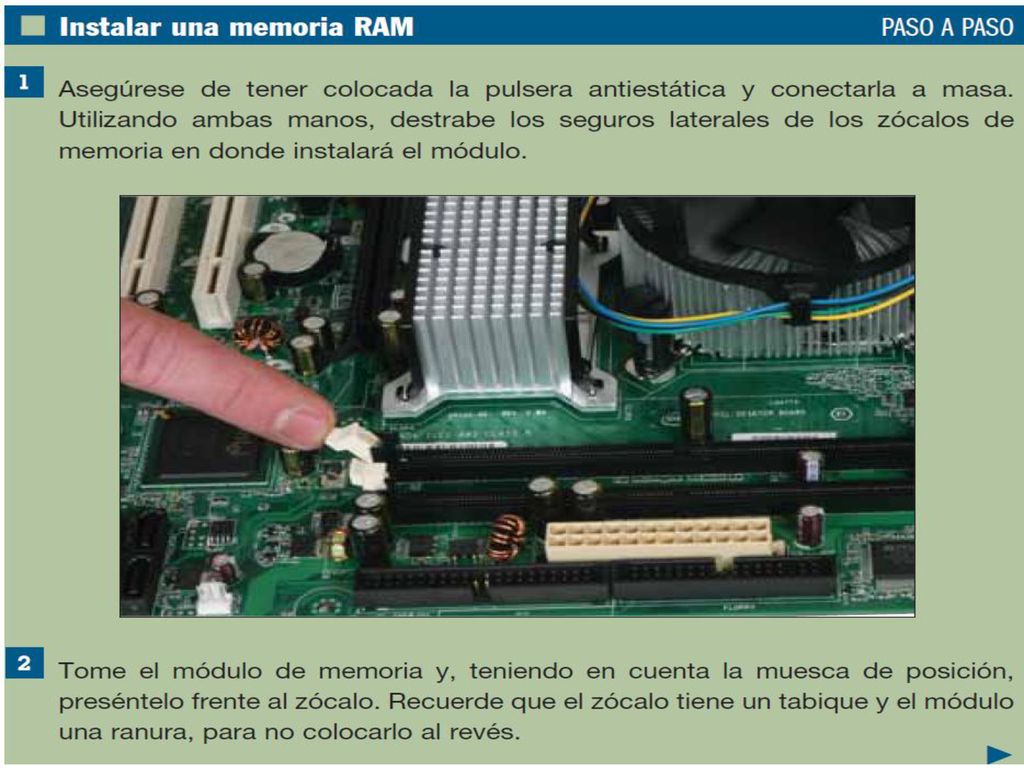

19

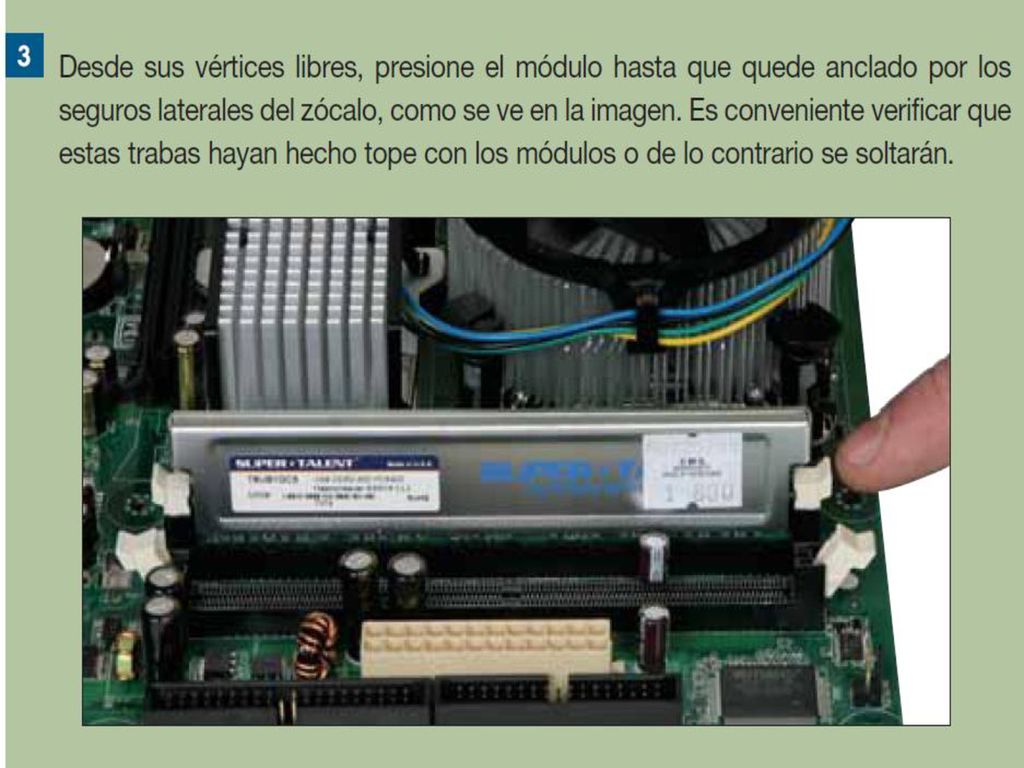

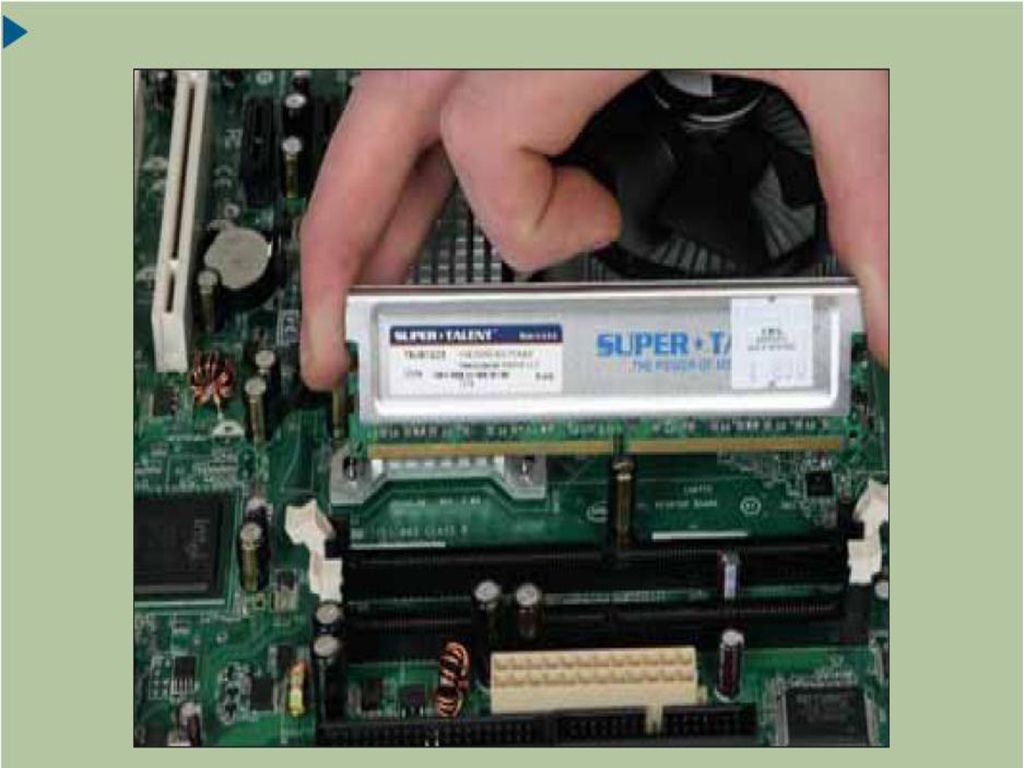

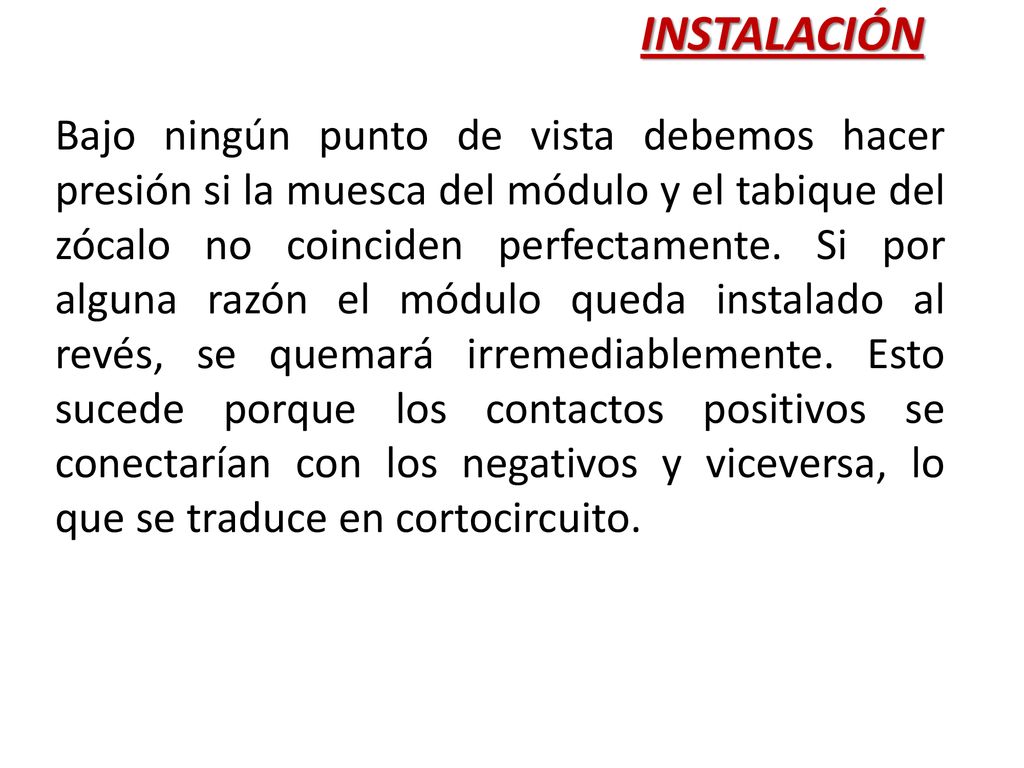

20 INSTALACIÓN Bajo ningún punto de vista debemos hacer presión si la muesca del módulo y el tabique del zócalo no coinciden perfectamente. Si por alguna razón el módulo queda instalado al revés, se quemará irremediablemente. Esto sucede porque los contactos positivos se conectarían con los negativos y viceversa, lo que se traduce en cortocircuito.

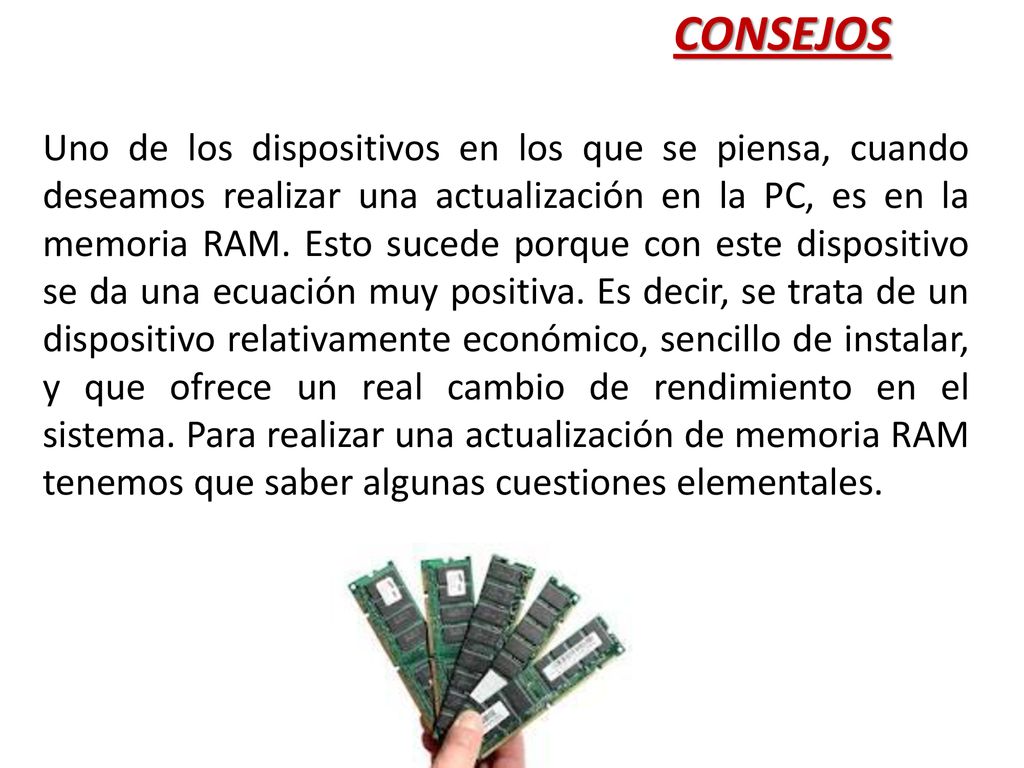

21 CONSEJOS Uno de los dispositivos en los que se piensa, cuando deseamos realizar una actualización en la PC, es en la memoria RAM. Esto sucede porque con este dispositivo se da una ecuación muy positiva. Es decir, se trata de un dispositivo relativamente económico, sencillo de instalar, y que ofrece un real cambio de rendimiento en el sistema. Para realizar una actualización de memoria RAM tenemos que saber algunas cuestiones elementales.

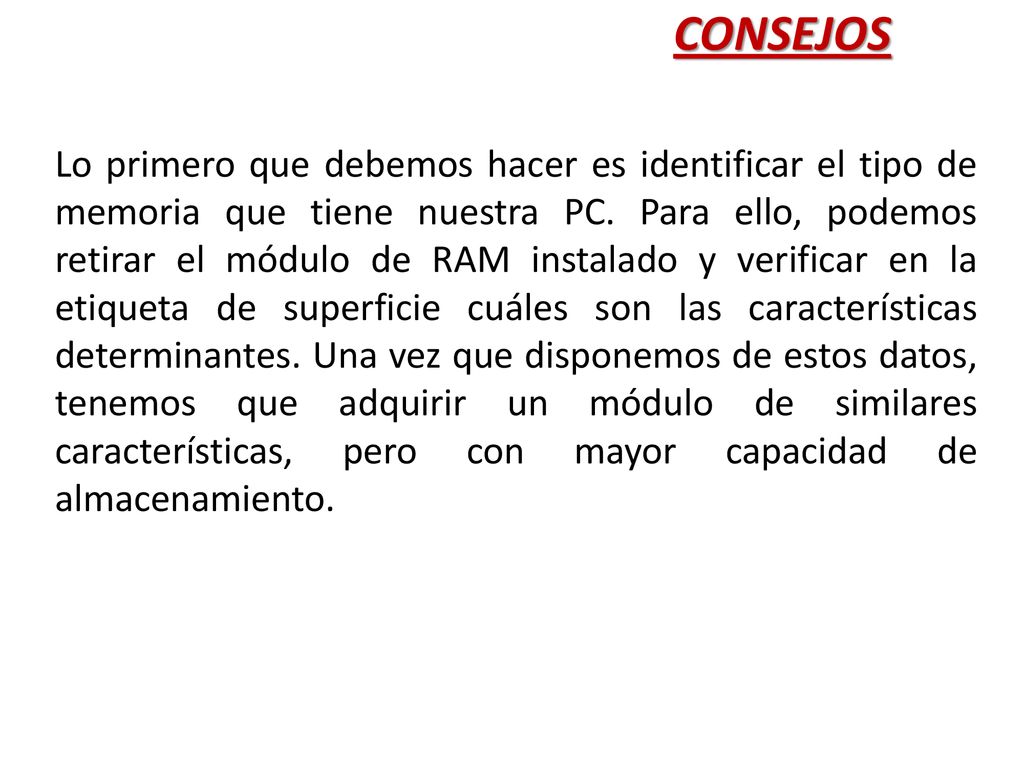

22 CONSEJOS Lo primero que debemos hacer es identificar el tipo de memoria que tiene nuestra PC. Para ello, podemos retirar el módulo de RAM instalado y verificar en la etiqueta de superficie cuáles son las características determinantes. Una vez que disponemos de estos datos, tenemos que adquirir un módulo de similares características, pero con mayor capacidad de almacenamiento.

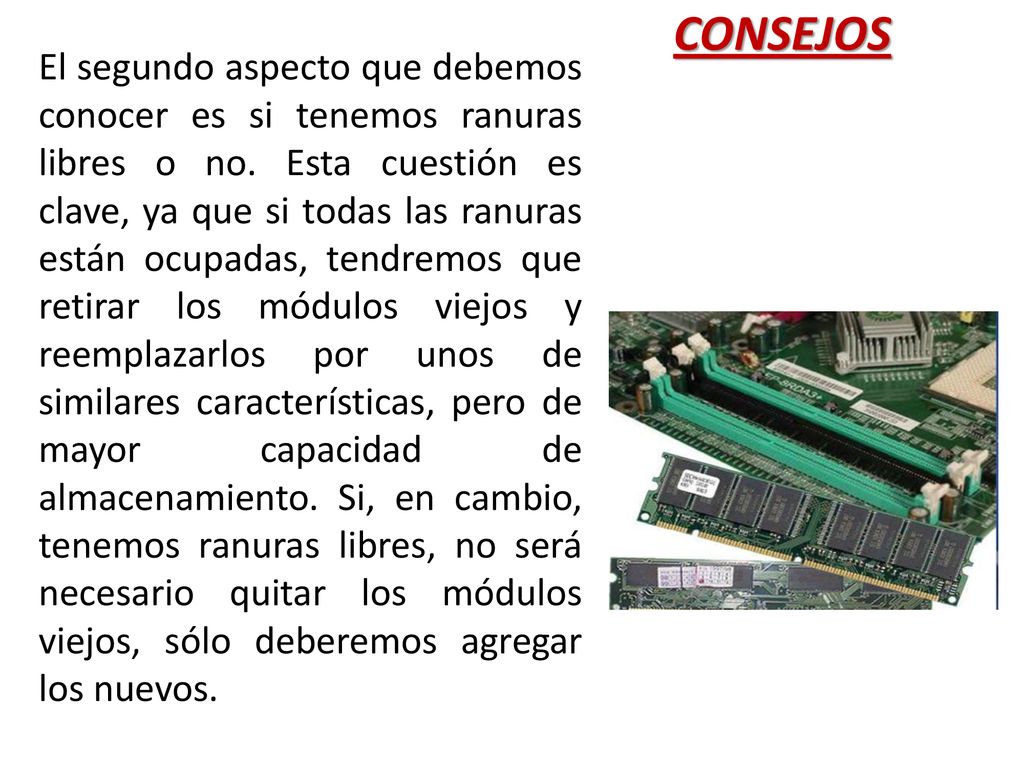

23 CONSEJOS El segundo aspecto que debemos conocer es si tenemos ranuras libres o no. Esta cuestión es clave, ya que si todas las ranuras están ocupadas, tendremos que retirar los módulos viejos y reemplazarlos por unos de similares características, pero de mayor capacidad de almacenamiento. Si, en cambio, tenemos ranuras libres, no será necesario quitar los módulos viejos, sólo deberemos agregar los nuevos.

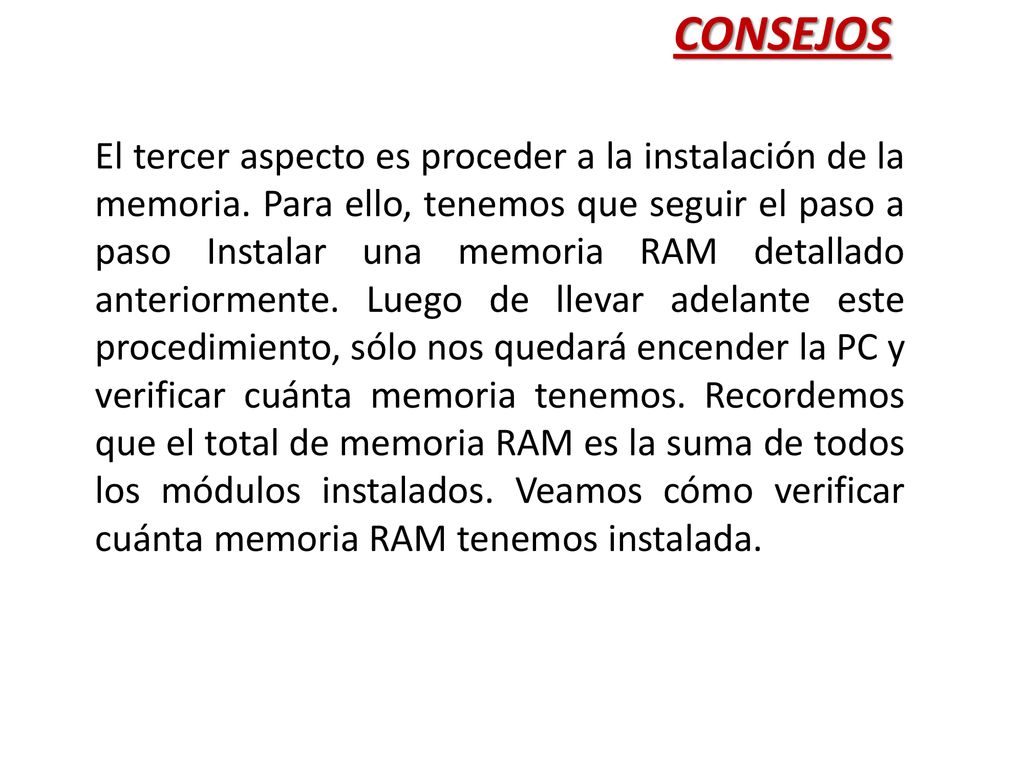

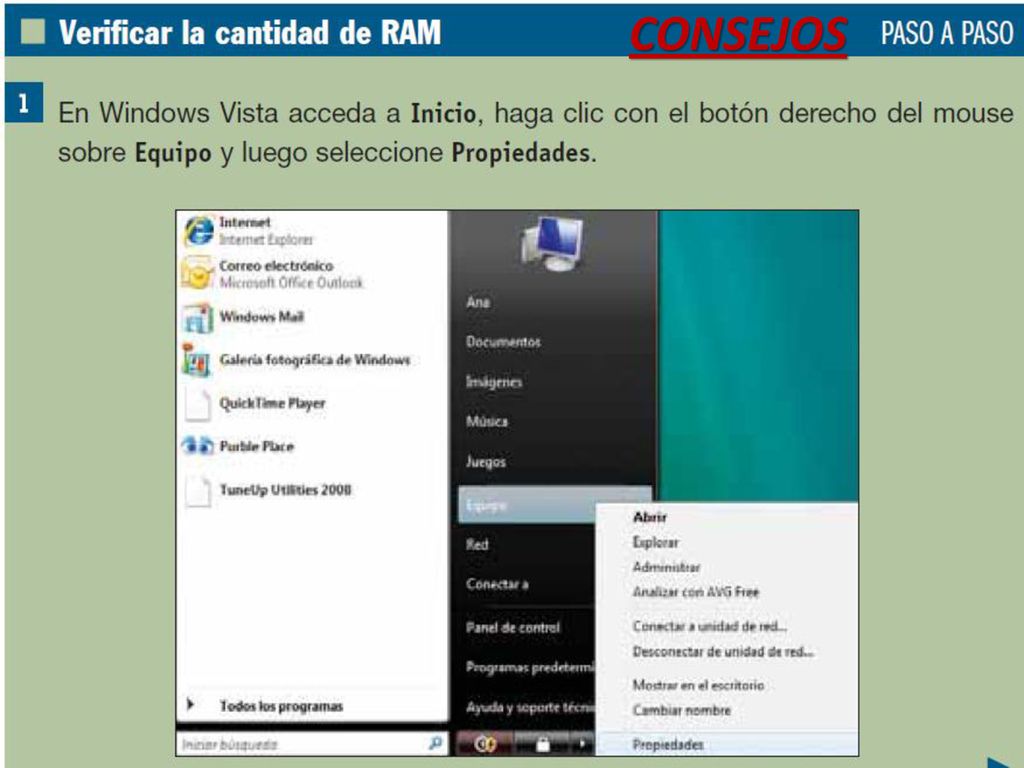

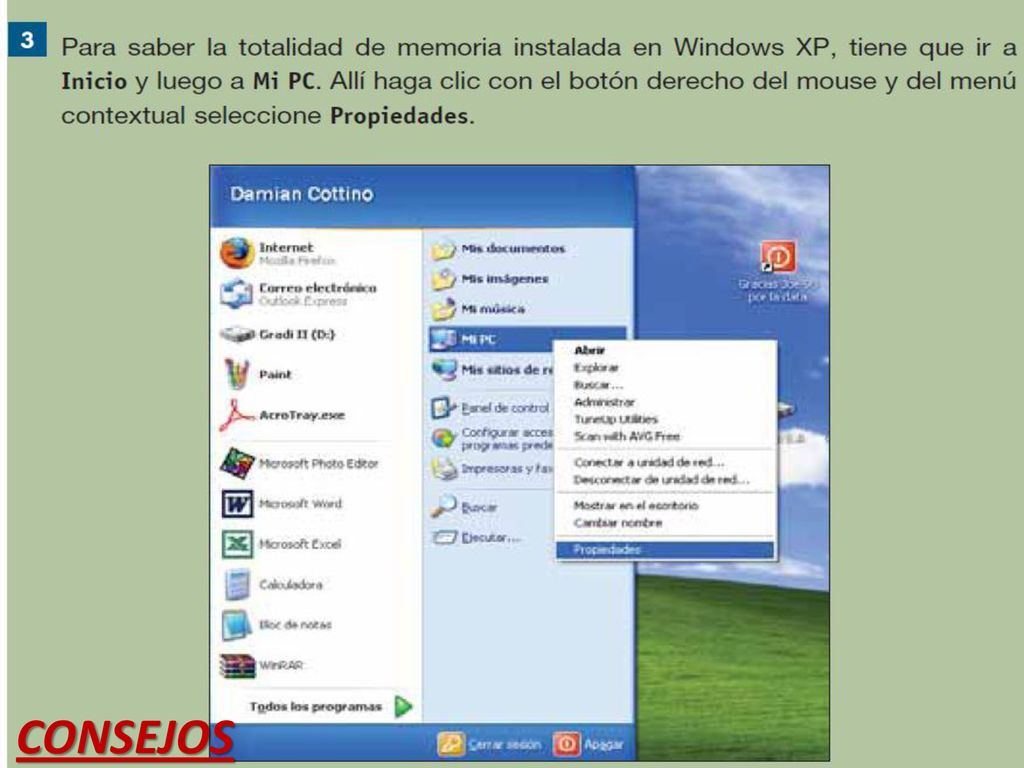

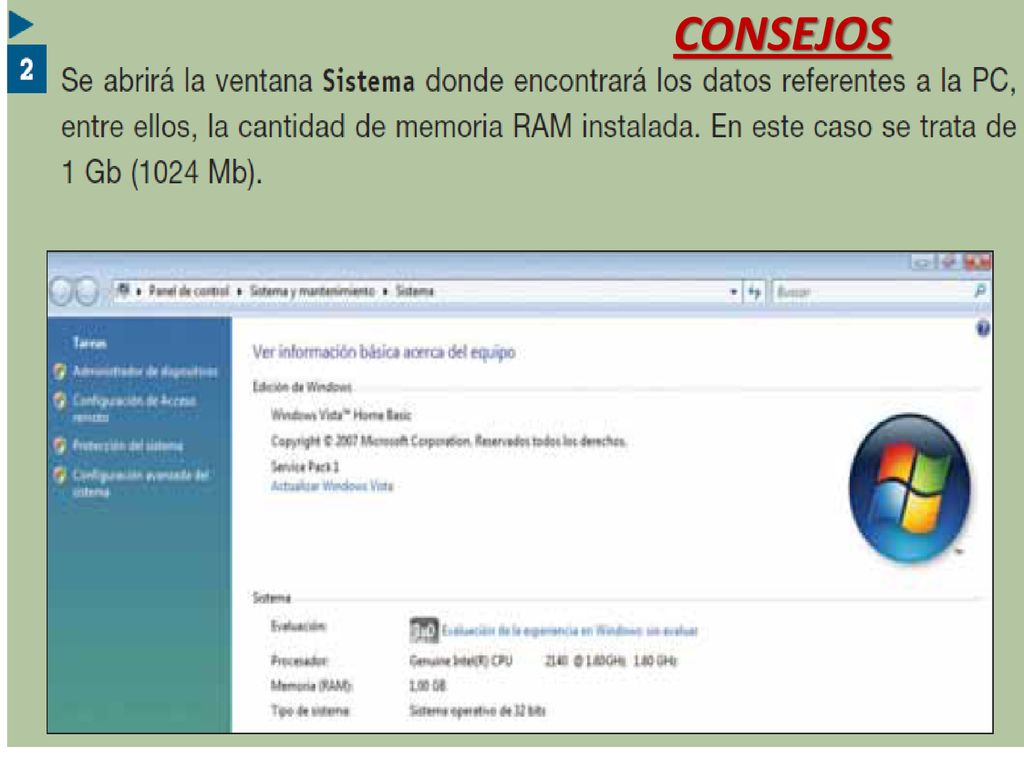

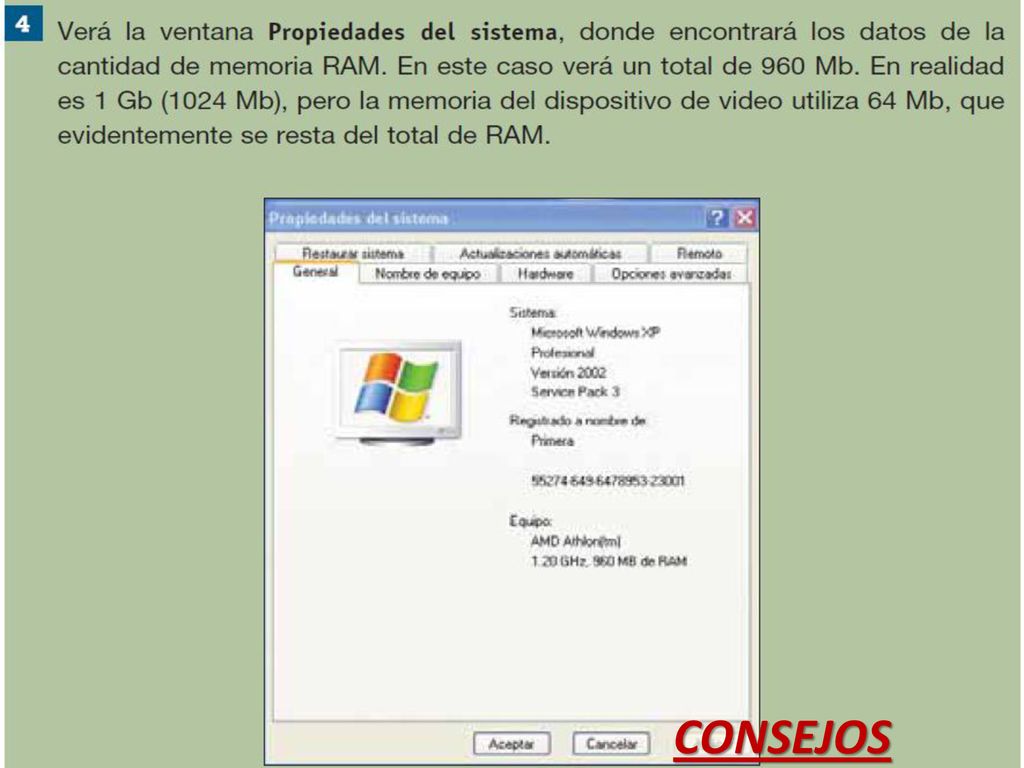

24 CONSEJOS El tercer aspecto es proceder a la instalación de la memoria. Para ello, tenemos que seguir el paso a paso Instalar una memoria RAM detallado anteriormente. Luego de llevar adelante este procedimiento, sólo nos quedará encender la PC y verificar cuánta memoria tenemos. Recordemos que el total de memoria RAM es la suma de todos los módulos instalados. Veamos cómo verificar cuánta memoria RAM tenemos instalada.

25 CONSEJOS

26 CONSEJOS

27 CONSEJOS

28 CONSEJOS
