TECNOLOGÍAS DE MEMORIA

Presentación del tema: "TECNOLOGÍAS DE MEMORIA"— Transcripción de la presentación:

1 TECNOLOGÍAS DE MEMORIA
Santiago Mora Bermúdez

2 MEMORIA RAM La memoria principal o RAM (Random Access Memory, Memoria de Acceso Aleatorio) es donde el computador guarda los datos que está utilizando en el momento presente. El almacenamiento es considerado temporal por que los datos y programas permanecen en ella mientras que la computadora este encendida o no sea reiniciada. Se le llama RAM por que es posible acceder a cualquier ubicación de ella aleatoria y rápidamente Físicamente, están constituidas por un conjunto de chips o módulos de chips normalmente conectados a la tarjeta madre. Los chips de memoria son rectángulos negros que suelen ir soldados en grupos a unas plaquitas con "pines" o contactos.

3 SIMM (Siglas de Single In-line Memory Module). Es un formato para módulos de memoria RAM que consisten en placas de circuito impreso sobre las que se montan los integrados de memoria DRAM. Estos módulos se insertan en zócalos sobre la placa base. Los contactos en ambas caras están interconectados, esta es la mayor diferencia respecto de sus sucesores los DIMMs. Fueron muy populares desde principios de los 80 hasta finales de los 90, el formato fue estandarizado por JEDEC bajo el número JESD-21C.

4 DIMM (Sigla en inglés de dual in-line Memory module, traducible como «módulo de memoria con contactos duales») son, al igual que sus precedentes SIMM, módulos de memoria RAM que se conectan directamente en las ranuras de la placa base de las computadoras personales y están constituidos por pequeños circuitos impresos que contienen circuitos integrados de memoria. Los módulos DIMM son reconocibles externamente por tener cada contacto (o pin) de una de sus caras separado del opuesto de la otra, a diferencia de los SIMM en que cada contacto está unido a su opuesto.

5 SO-DIMM (Small Outline DIMM) consisten en una versión compacta de los módulos DIMM convencionales. Debido a su tamaño tan compacto, estos módulos de memoria suelen emplearse en computadores portátiles, PDAs y notebooks, aunque han comenzado a sustituir a los SIMM/DIMM en impresoras de gama alta y tamaño reducido y en equipos con placa base miniatura (Mini-ITX). Los módulos SO-DIMM tienen 100, 144 ó 200 pines. Los de 100 pines soportan transferencias de datos de 32 bits, mientras que los de 144 y 200 lo hacen a 64 bits. Estas últimas se comparan con los DIMM de 168 pines (que también realizan transferencias de 64 bits).

6 TECNOLOGÍAS DE MEMORIA (PARTE I)
SDR SDRAM: Memoria síncrona, con tiempos de acceso de entre 25 y 10 ns y que se presentan en módulos DIMM de 168 contactos RDRAM: Se presentan en módulos RIMM de 184 contactos. Fue utilizada en los Pentium 4 . Era la memoria más rápida en su tiempo, pero por su elevado costo fue rápidamente cambiada por la económica DDR. DDR SDRAM: Memoria síncrona, envía los datos dos veces por cada ciclo de reloj. De este modo trabaja al doble de velocidad del bus del sistema, sin necesidad de aumentar la frecuencia de reloj.

7 TECNOLOGÍAS DE MEMORIA (PARTE II)
DDR2 SDRAM: permiten que los búferes de entrada/salida trabajen al doble de la frecuencia del núcleo, permitiendo que durante cada ciclo de reloj se realicen cuatro transferencias. DDR3 SDRAM: proporcionan significantes mejoras en el rendimiento en niveles de bajo voltaje, lo que lleva consigo una disminución del gasto global de consumo. Los módulos DIMM DDR 3 tienen 240 pines.

8 MEJORAS (PARTE I) FPM-RAM (Fast Page Mode RAM): Inspirado en técnicas como el "Burst Mode" usado en procesadores como el Intel 486,3 se implantó un modo direccionamiento en el que el controlador de memoria envía una sola dirección y recibe a cambio esa y varias consecutivas sin necesidad de generar todas las direcciones. EDO-RAM (Extended Data Output RAM): Lanzada en 1995 y con tiempos de accesos de 40 o 30 ns suponía una mejora sobre su antecesora la FPM. La EDO, también es capaz de enviar direcciones contiguas pero direcciona la columna que va utilizar mientras que se lee la información de la columna anterior, dando como resultado una eliminación de estados de espera, manteniendo activo el búffer de salida hasta que comienza el próximo ciclo de lectura.

9 MEJORAS (PARTE II) BEDO-RAM (Burst Extended Data Output RAM): Fue la evolución de la EDO RAM y competidora de la SDRAM, fue presentada en Era un tipo de memoria que usaba generadores internos de direcciones y accedía a más de una posición de memoria en cada ciclo de reloj, de manera que lograba un desempeño un 50% mejor que la EDO. Nunca salió al mercado, dado que Intel y otros fabricantes se decidieron por esquemas de memoria sincrónicos que si bien tenían mucho del direccionamiento MOSTEK, agregan funcionalidades distintas como señales de reloj.

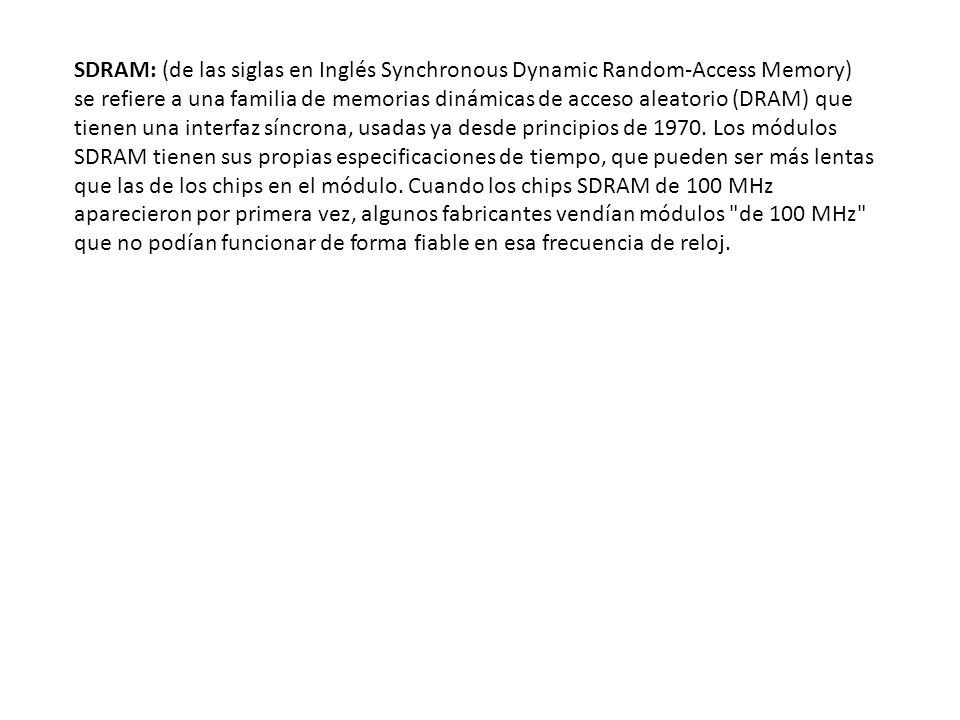

10 SDRAM: (de las siglas en Inglés Synchronous Dynamic Random-Access Memory) se refiere a una familia de memorias dinámicas de acceso aleatorio (DRAM) que tienen una interfaz síncrona, usadas ya desde principios de Los módulos SDRAM tienen sus propias especificaciones de tiempo, que pueden ser más lentas que las de los chips en el módulo. Cuando los chips SDRAM de 100 MHz aparecieron por primera vez, algunos fabricantes vendían módulos "de 100 MHz" que no podían funcionar de forma fiable en esa frecuencia de reloj.

11 MUCHAS GRACIAS
