1 DIMENSIONAMIENTO DE CALENTADORES SOLARES

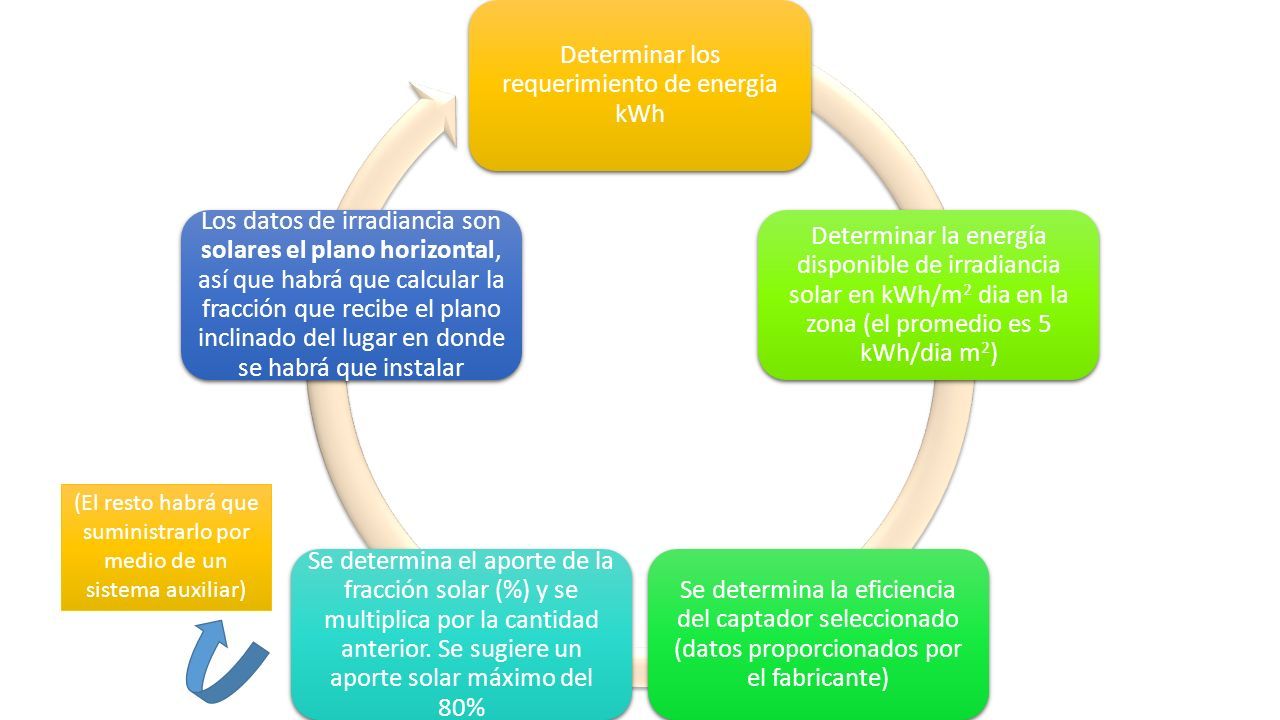

2 Determinar los requerimiento de energia kWh Determinar la energía disponible de irradiancia solar en kWh/m 2 dia en la zona (el promedio es 5 kWh/dia m 2 ) Se determina la eficiencia del captador seleccionado (datos proporcionados por el fabricante) Se determina el aporte de la fracción solar (%) y se multiplica por la cantidad anterior. Se sugiere un aporte solar máximo del 80% Los datos de irradiancia son solares el plano horizontal, así que habrá que calcular la fracción que recibe el plano inclinado del lugar en donde se habrá que instalar (El resto habrá que suministrarlo por medio de un sistema auxiliar)

3 Eficiencia de un colector solar

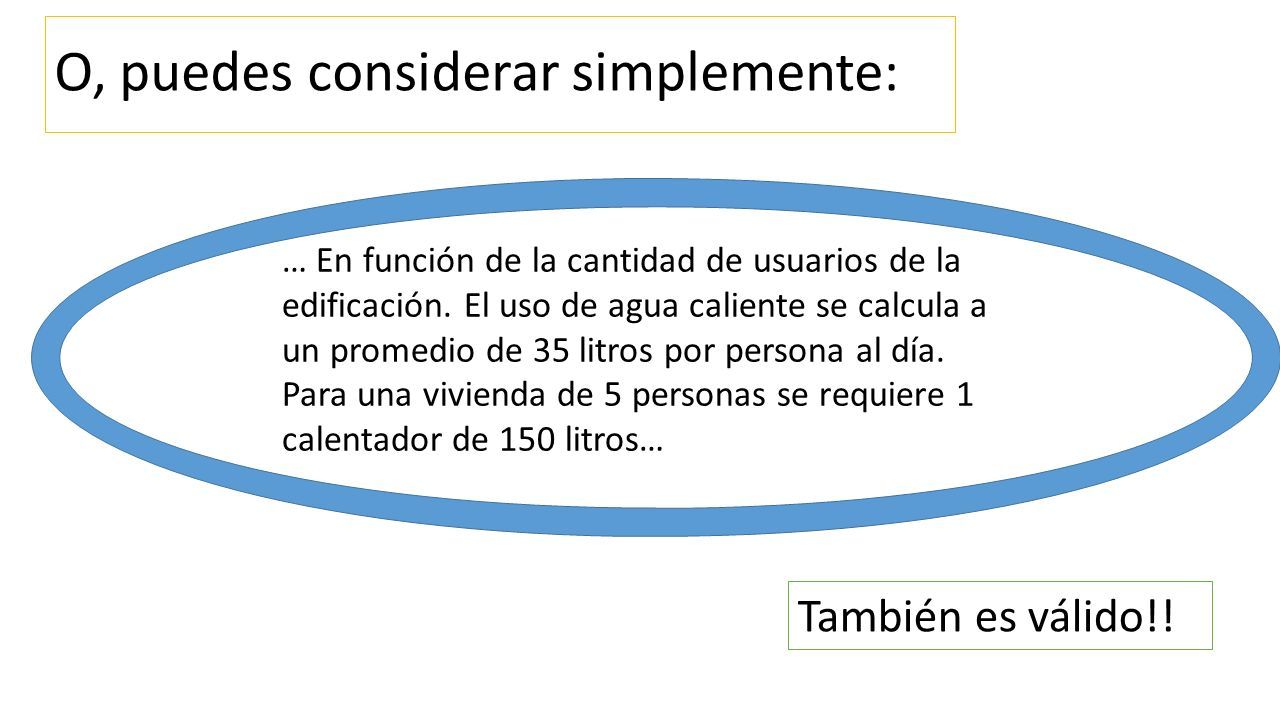

4 O, puedes considerar simplemente: También es válido!! … En función de la cantidad de usuarios de la edificación. El uso de agua caliente se calcula a un promedio de 35 litros por persona al día. Para una vivienda de 5 personas se requiere 1 calentador de 150 litros…

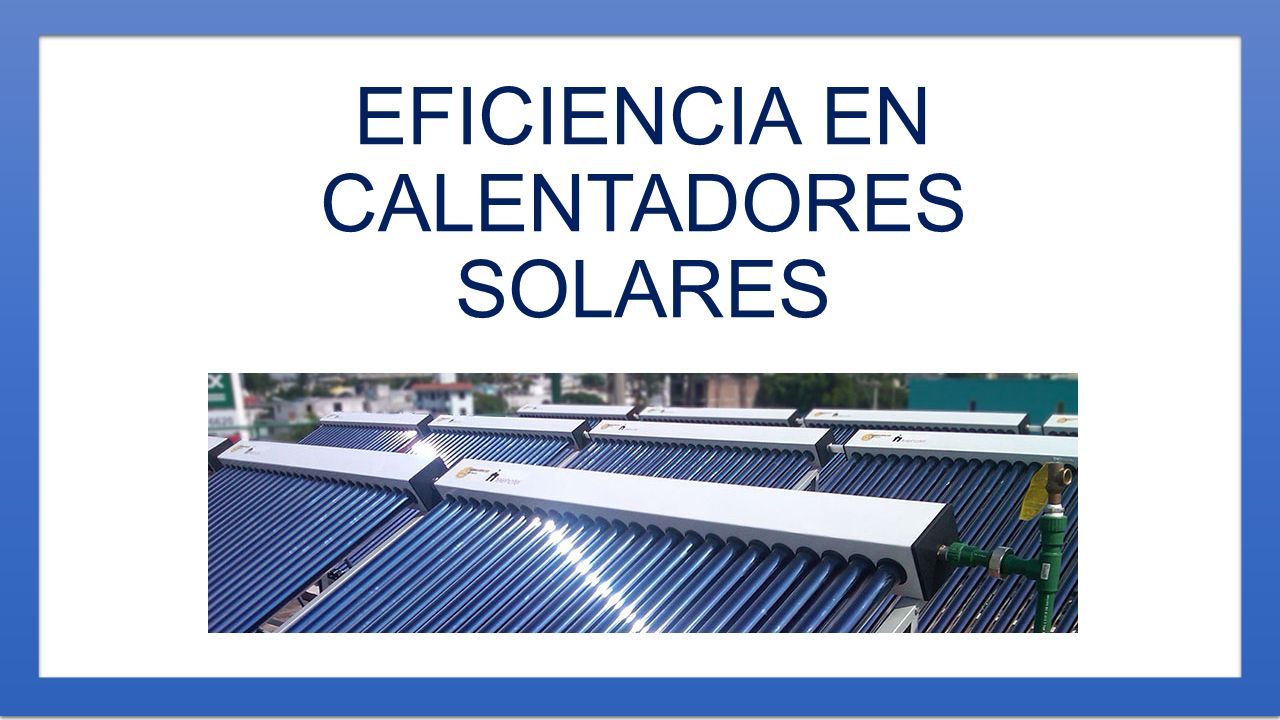

5 EFICIENCIA EN CALENTADORES SOLARES

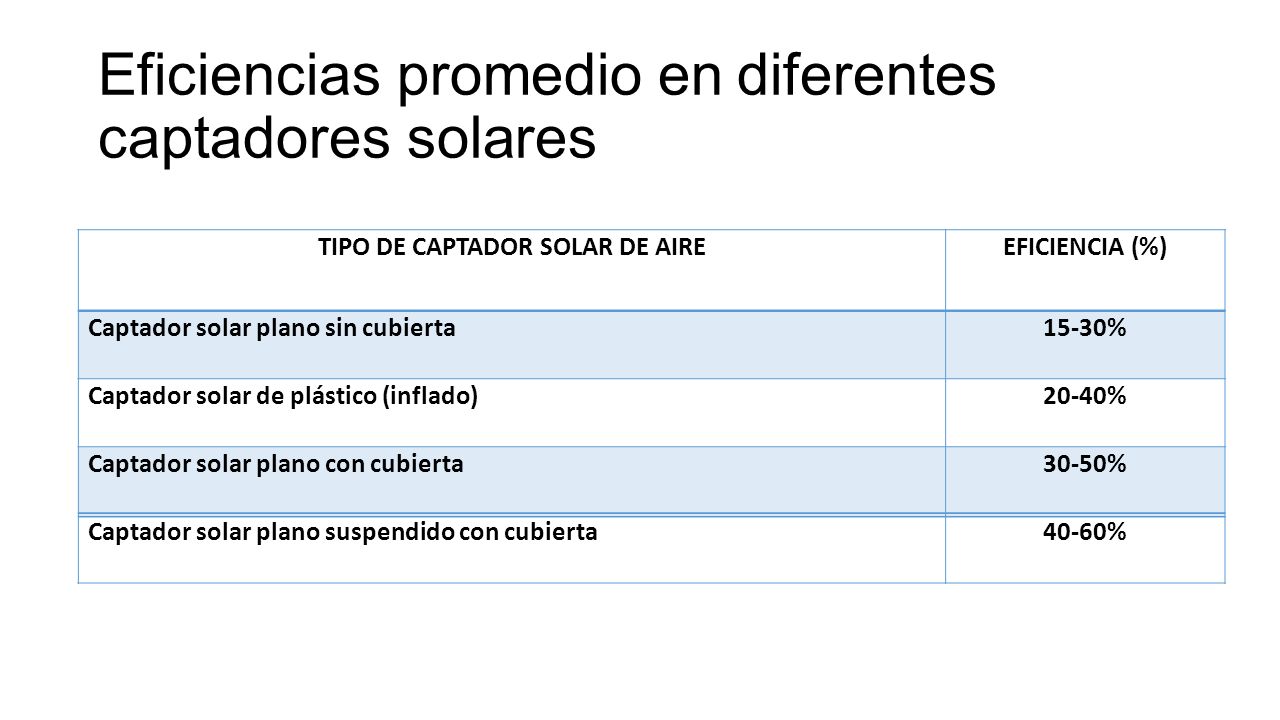

6 TIPO DE CAPTADOR SOLAR DE AIREEFICIENCIA (%) Captador solar plano sin cubierta15-30% Captador solar de plástico (inflado)20-40% Captador solar plano con cubierta30-50% Captador solar plano suspendido con cubierta40-60% Eficiencias promedio en diferentes captadores solares

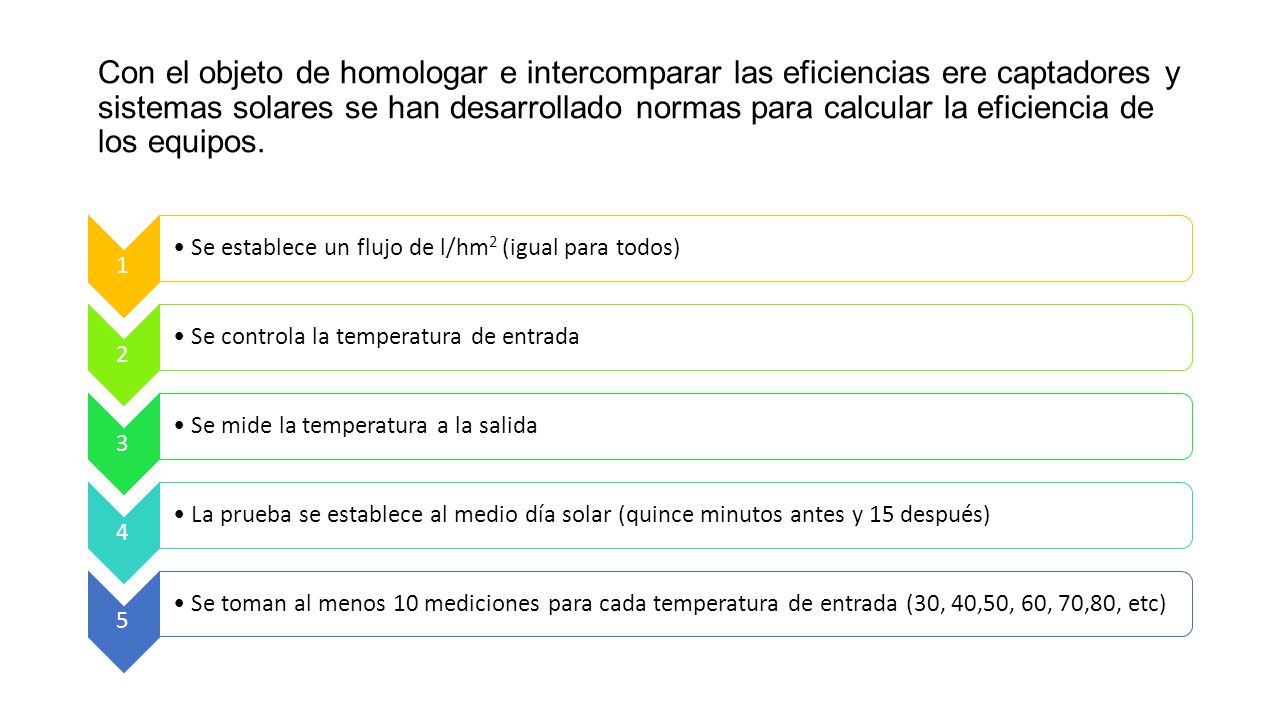

7 Con el objeto de homologar e intercomparar las eficiencias ere captadores y sistemas solares se han desarrollado normas para calcular la eficiencia de los equipos. 1 Se establece un flujo de l/hm 2 (igual para todos) 2 Se controla la temperatura de entrada 3 Se mide la temperatura a la salida 4 La prueba se establece al medio día solar (quince minutos antes y 15 después) 5 Se toman al menos 10 mediciones para cada temperatura de entrada (30, 40,50, 60, 70,80, etc)

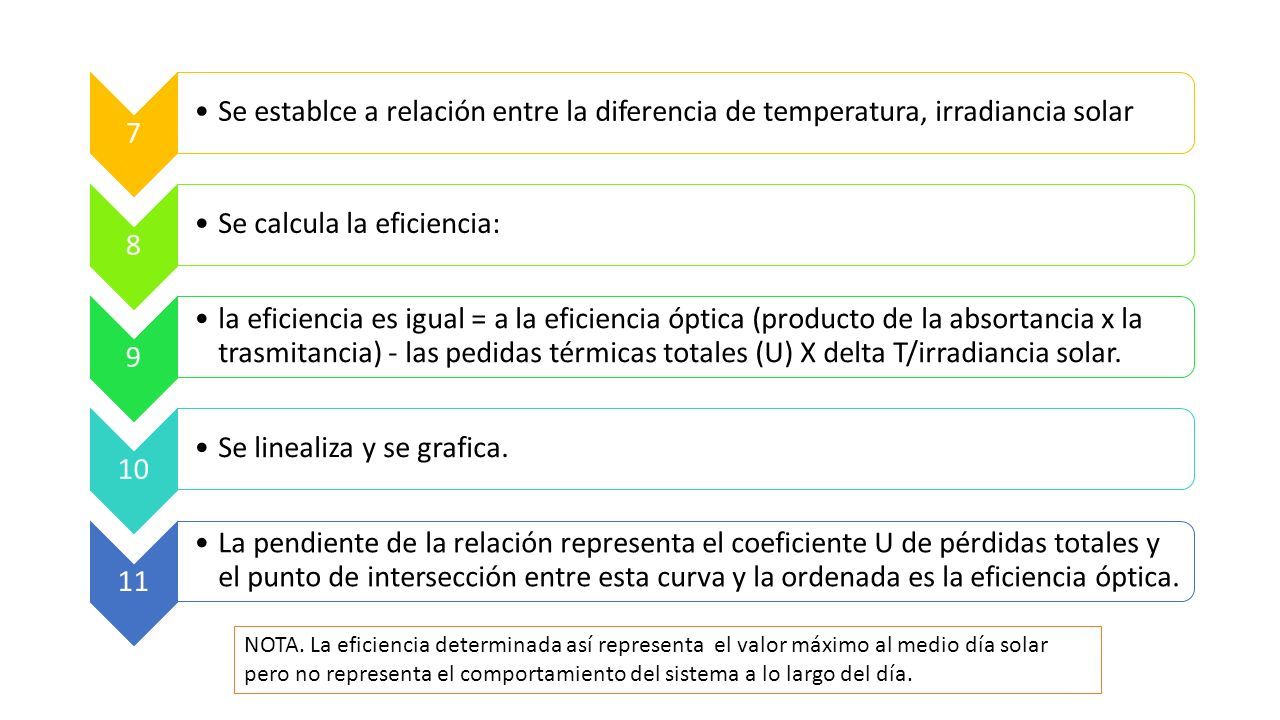

8 7 Se establce a relación entre la diferencia de temperatura, irradiancia solar 8 Se calcula la eficiencia: 9 la eficiencia es igual = a la eficiencia óptica (producto de la absortancia x la trasmitancia) - las pedidas térmicas totales (U) X delta T/irradiancia solar. 10 Se linealiza y se grafica. 11 La pendiente de la relación representa el coeficiente U de pérdidas totales y el punto de intersección entre esta curva y la ordenada es la eficiencia óptica. NOTA. La eficiencia determinada así representa el valor máximo al medio día solar pero no representa el comportamiento del sistema a lo largo del día.

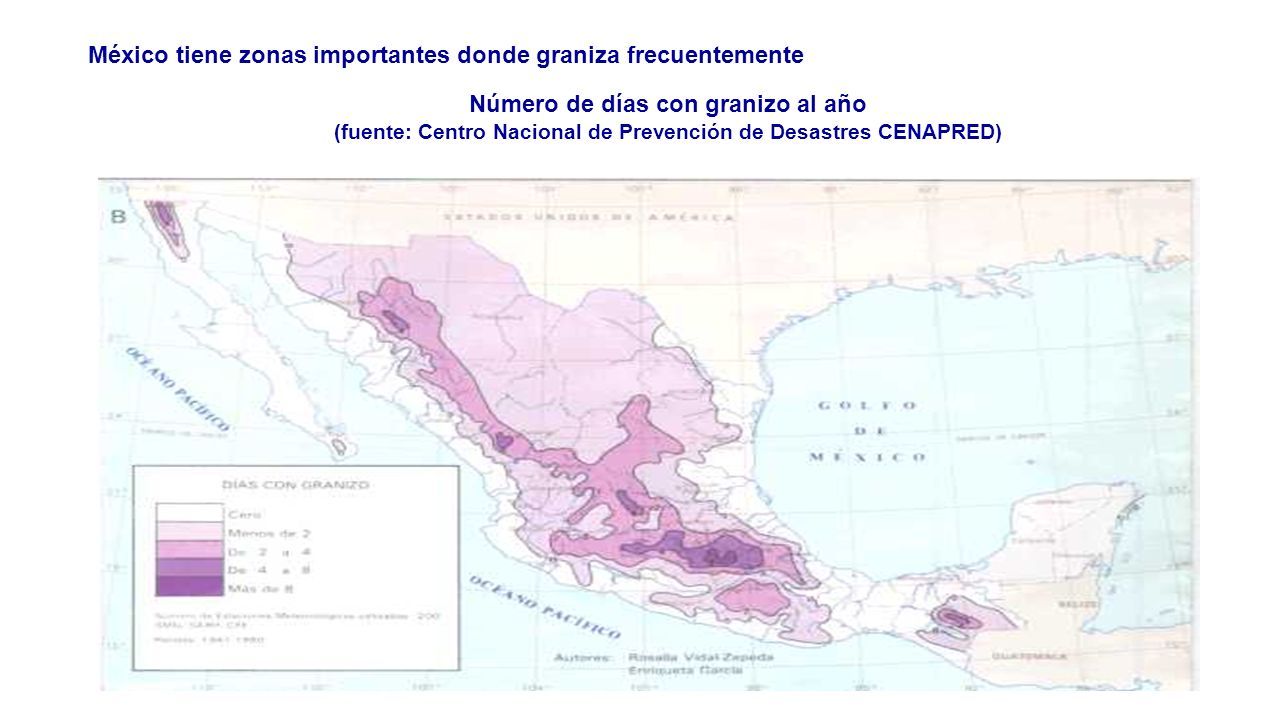

9 Número de días con granizo al año (fuente: Centro Nacional de Prevención de Desastres CENAPRED) México tiene zonas importantes donde graniza frecuentemente

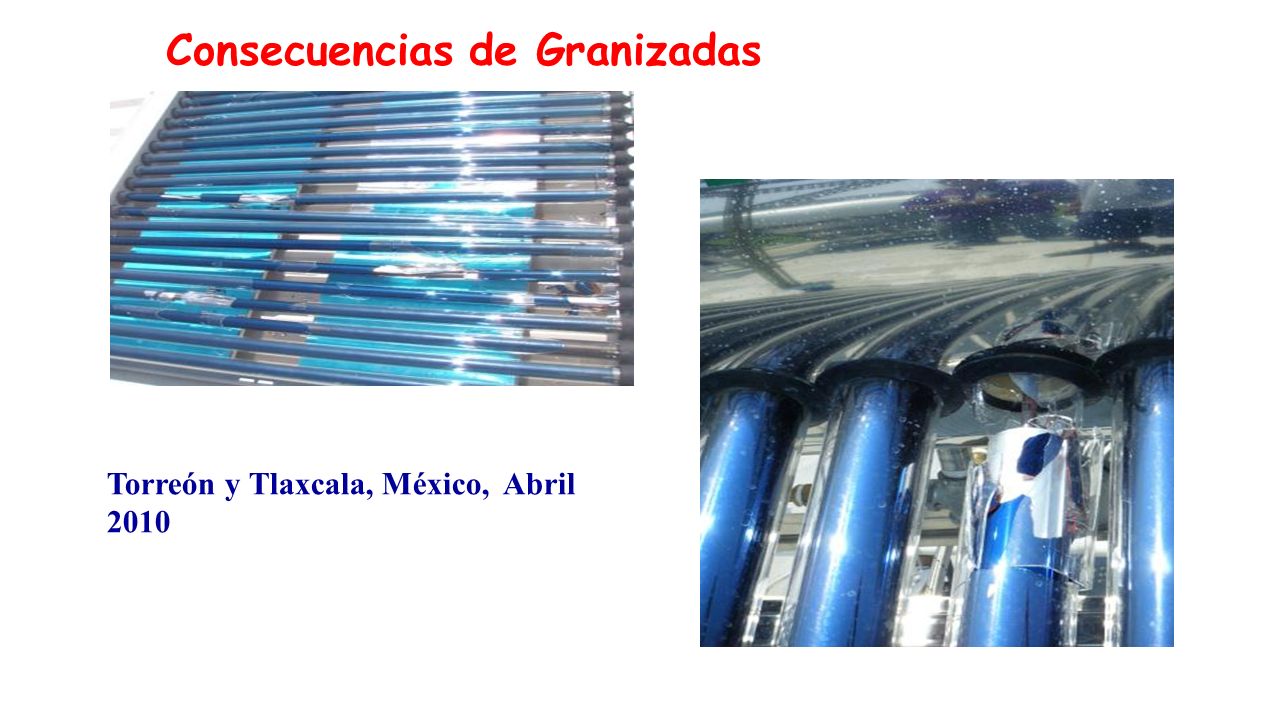

10 Torreón y Tlaxcala, México, Abril 2010 Consecuencias de Granizadas

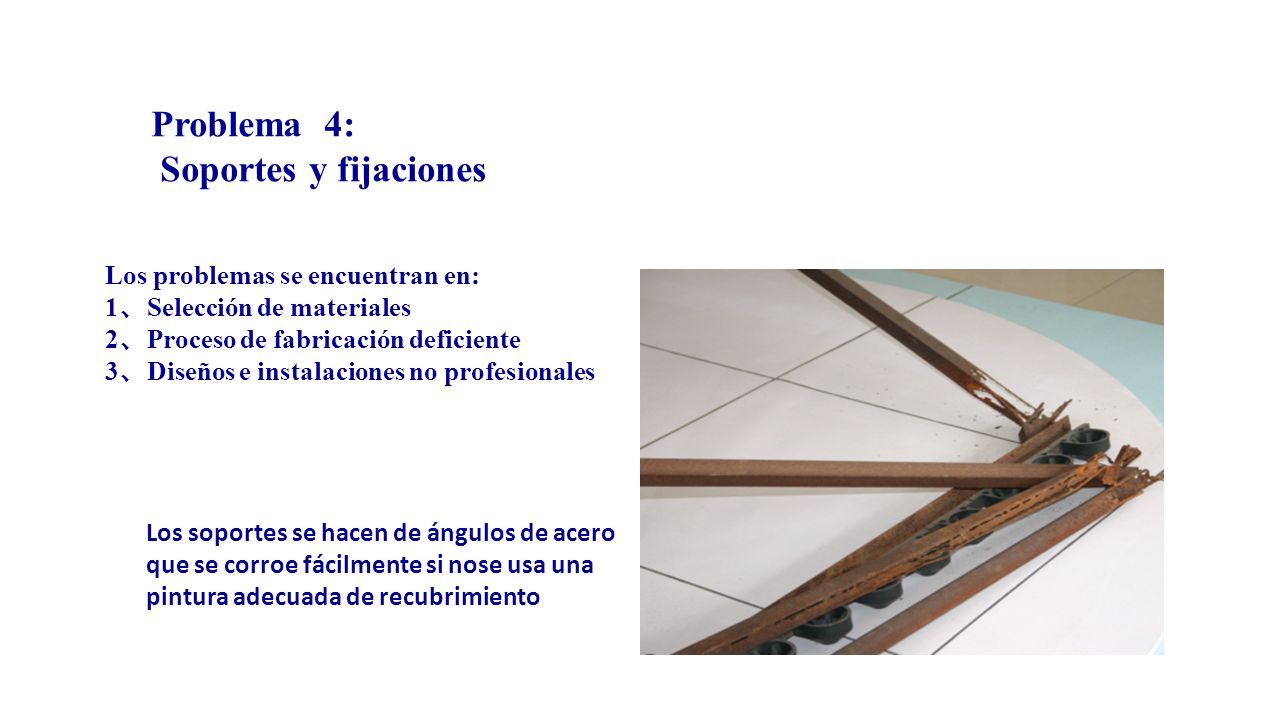

11 Problema 4: Soportes y fijaciones Los soportes se hacen de ángulos de acero que se corroe fácilmente si nose usa una pintura adecuada de recubrimiento Los problemas se encuentran en: 1 、 Selección de materiales 2 、 Proceso de fabricación deficiente 3 、 Diseños e instalaciones no profesionales
