Trazado de la parábola dado el eje, su Directriz y el Vértice (por Haces Proyectivos).

Presentación del tema: "Trazado de la parábola dado el eje, su Directriz y el Vértice (por Haces Proyectivos)."— Transcripción de la presentación:

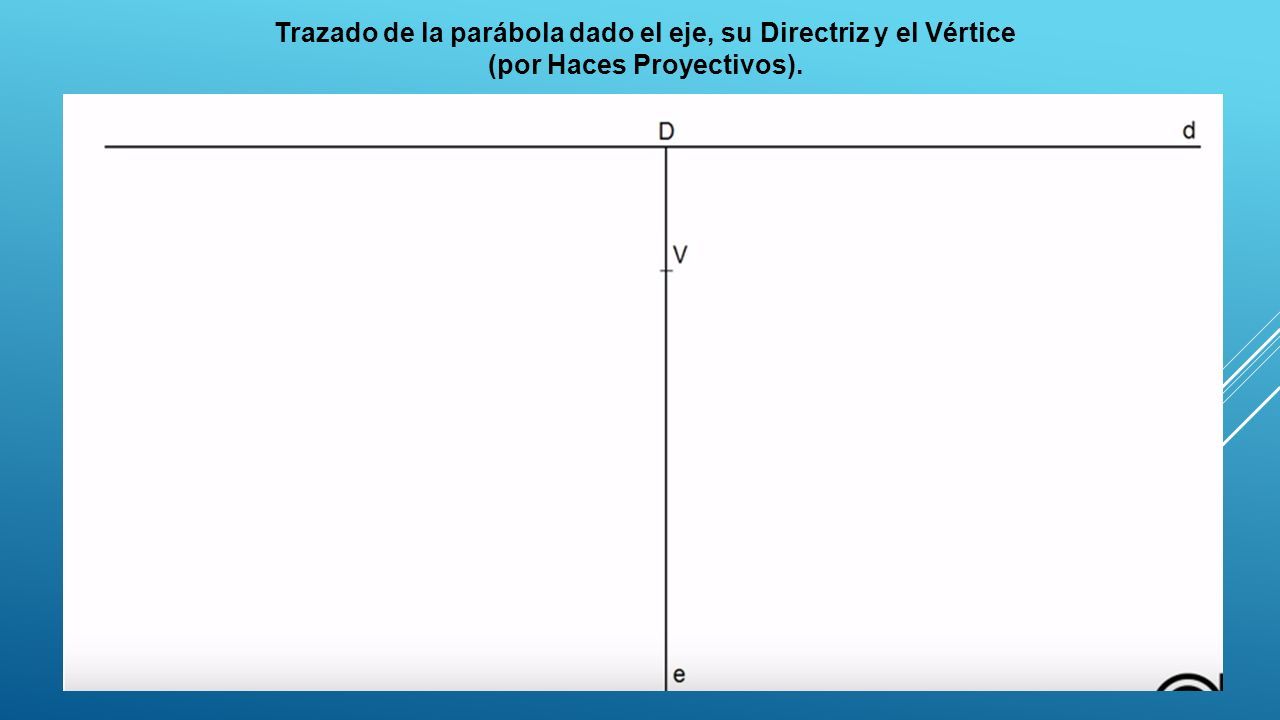

1 Trazado de la parábola dado el eje, su Directriz y el Vértice (por Haces Proyectivos).

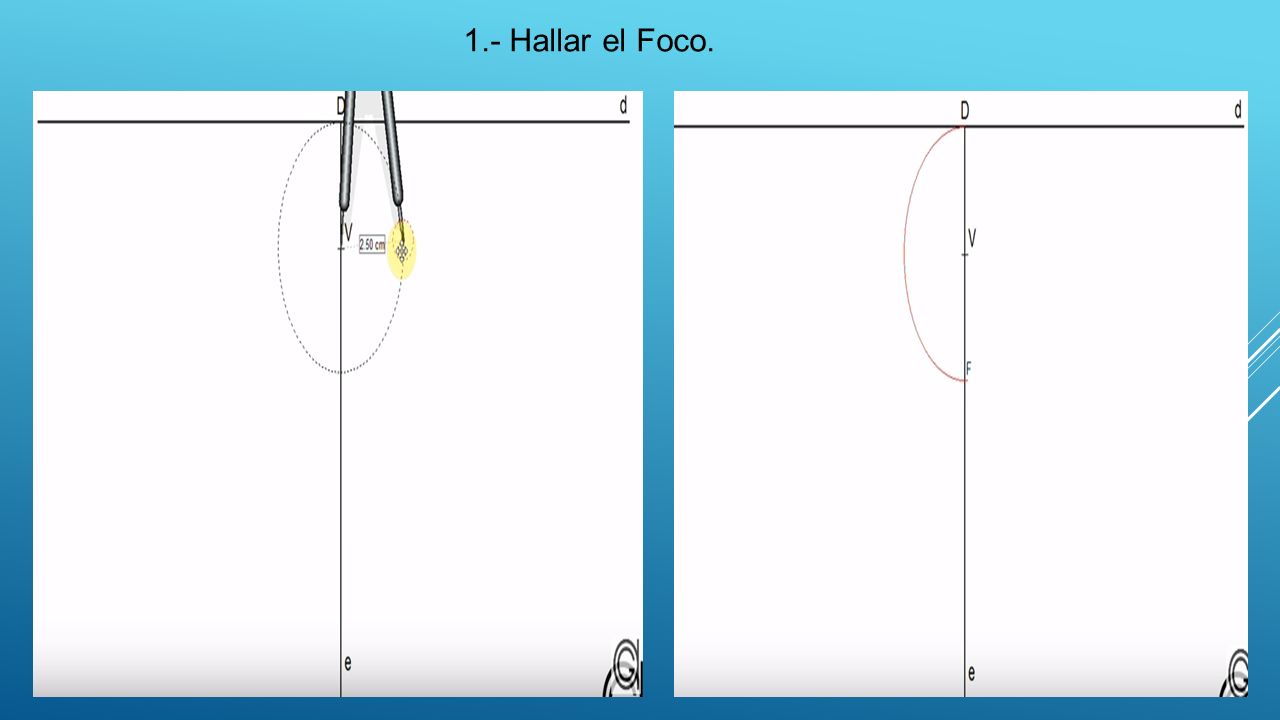

2 1.- Hallar el Foco.

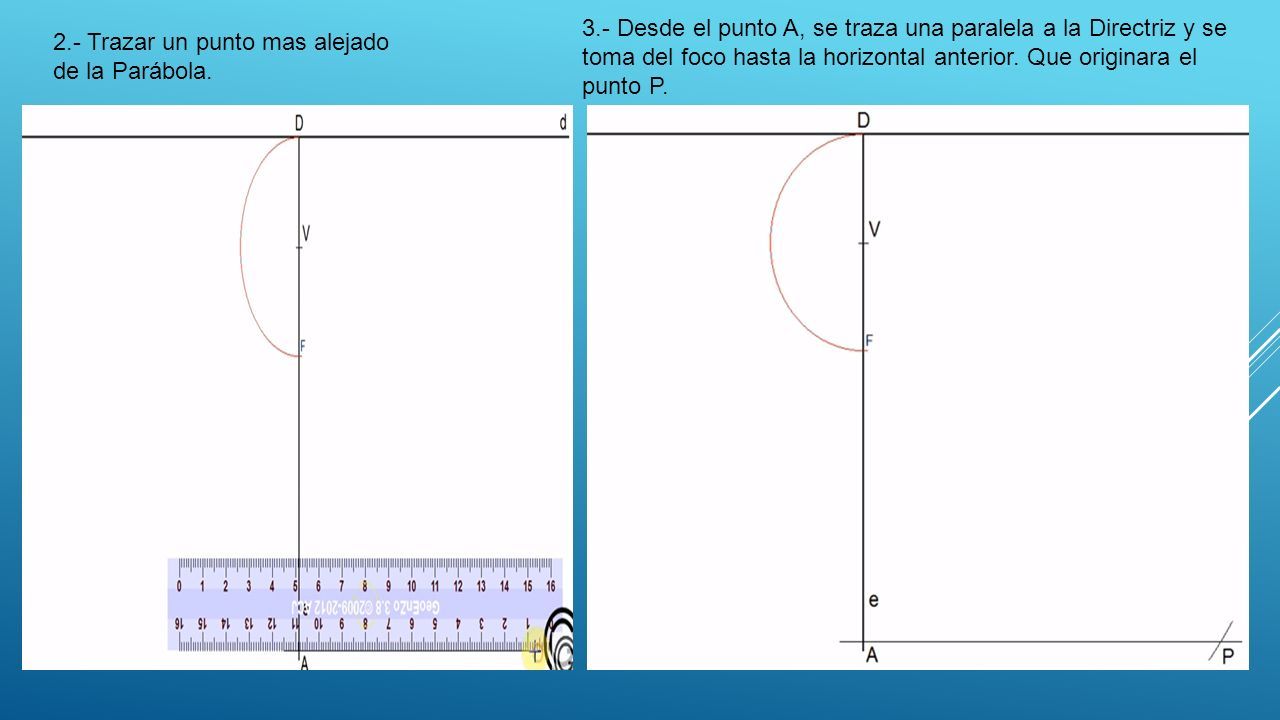

3 2.- Trazar un punto mas alejado de la Parábola. 3.- Desde el punto A, se traza una paralela a la Directriz y se toma del foco hasta la horizontal anterior. Que originara el punto P.

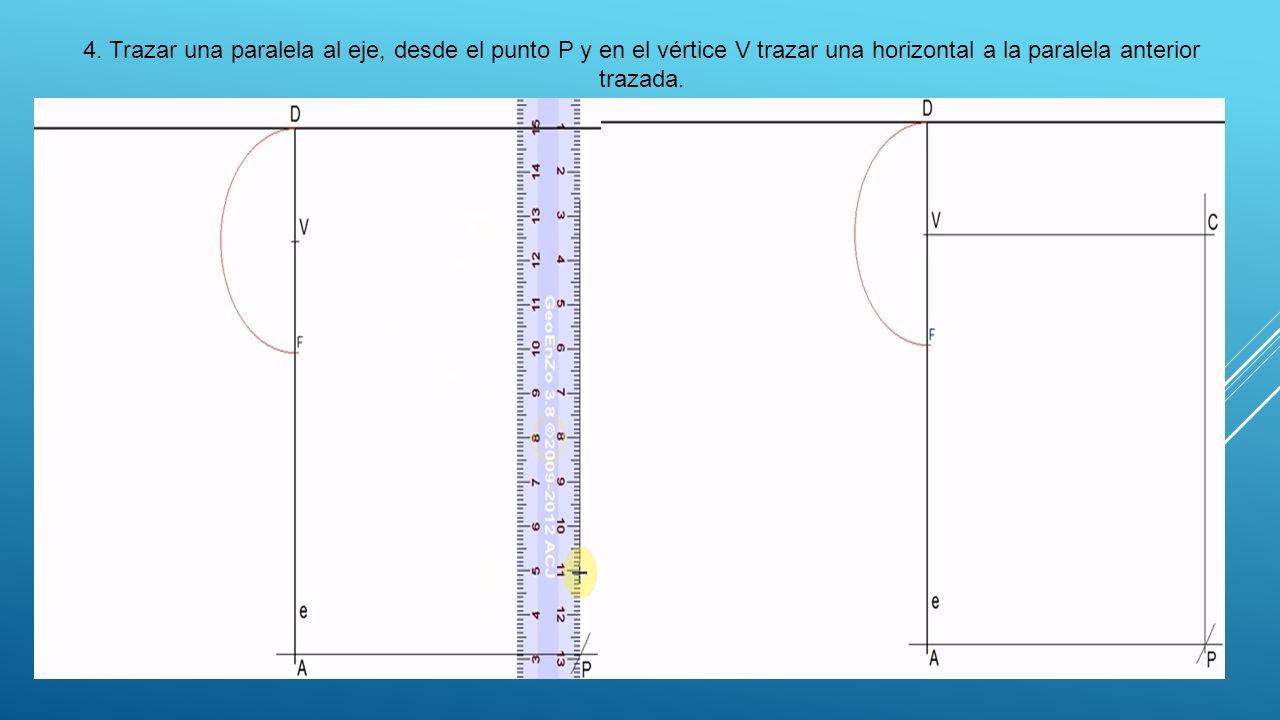

4 4. Trazar una paralela al eje, desde el punto P y en el vértice V trazar una horizontal a la paralela anterior trazada.

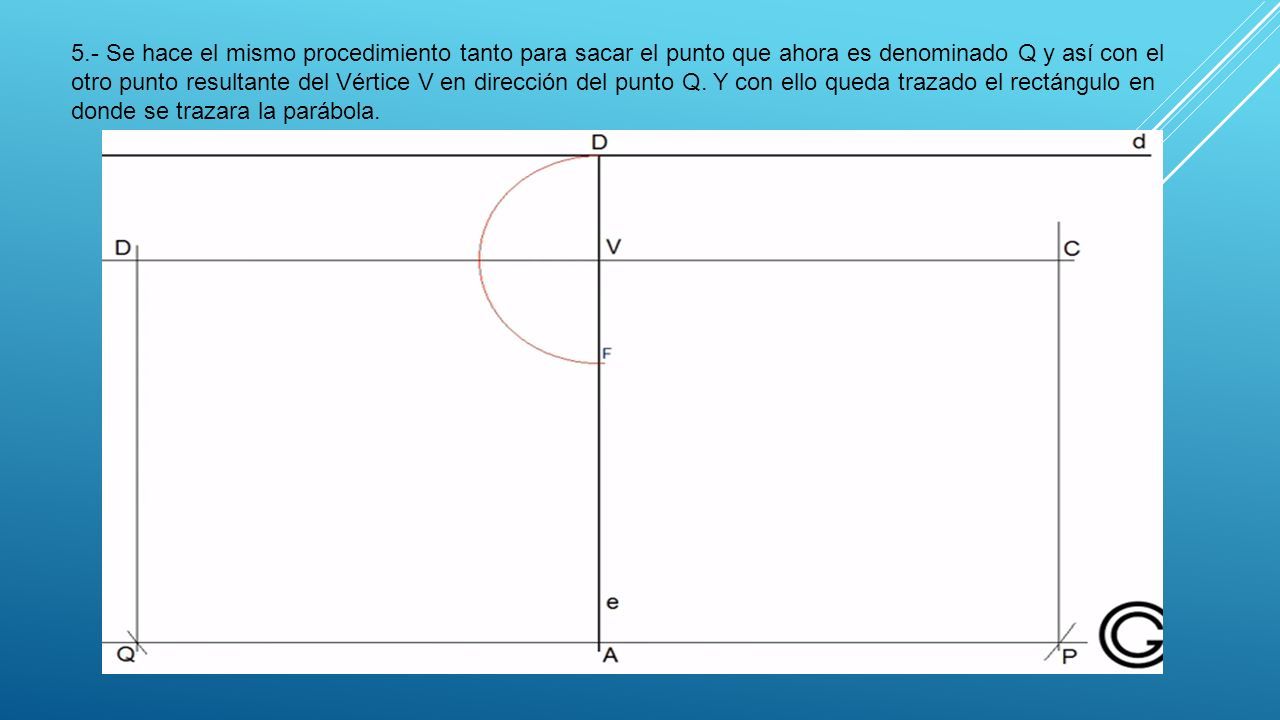

5 5.- Se hace el mismo procedimiento tanto para sacar el punto que ahora es denominado Q y así con el otro punto resultante del Vértice V en dirección del punto Q. Y con ello queda trazado el rectángulo en donde se trazara la parábola.

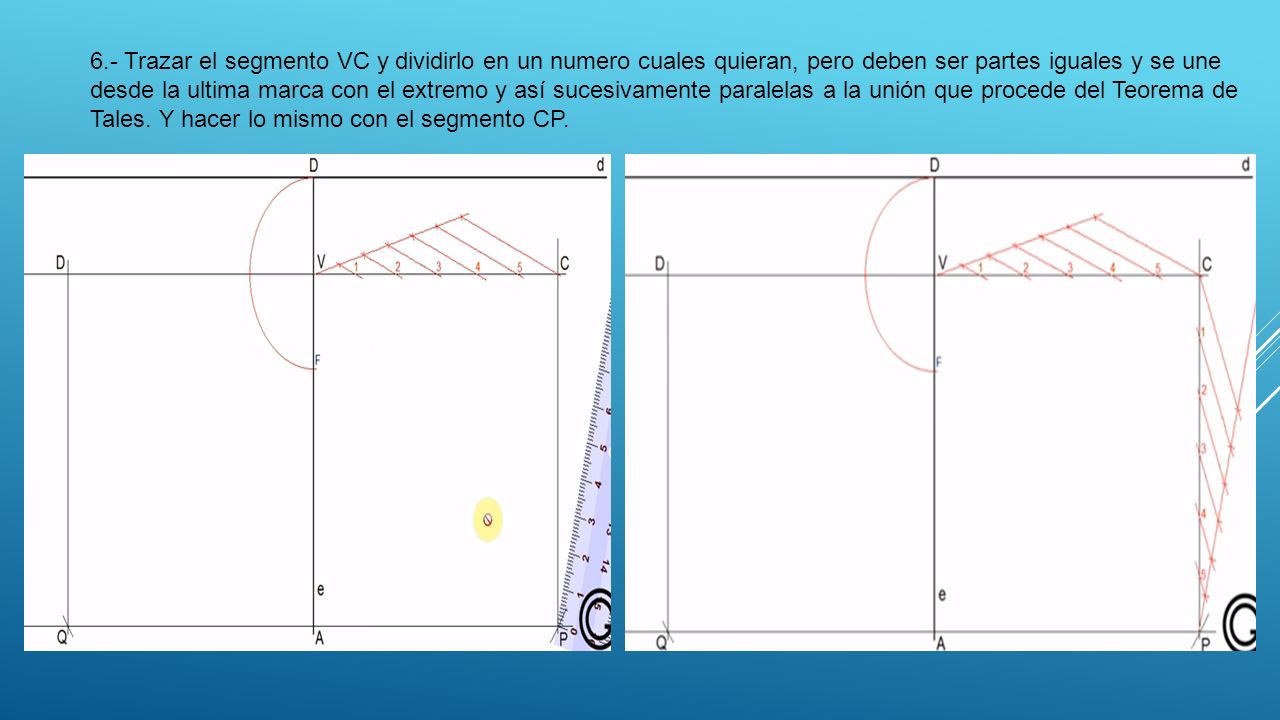

6 6.- Trazar el segmento VC y dividirlo en un numero cuales quieran, pero deben ser partes iguales y se une desde la ultima marca con el extremo y así sucesivamente paralelas a la unión que procede del Teorema de Tales. Y hacer lo mismo con el segmento CP.

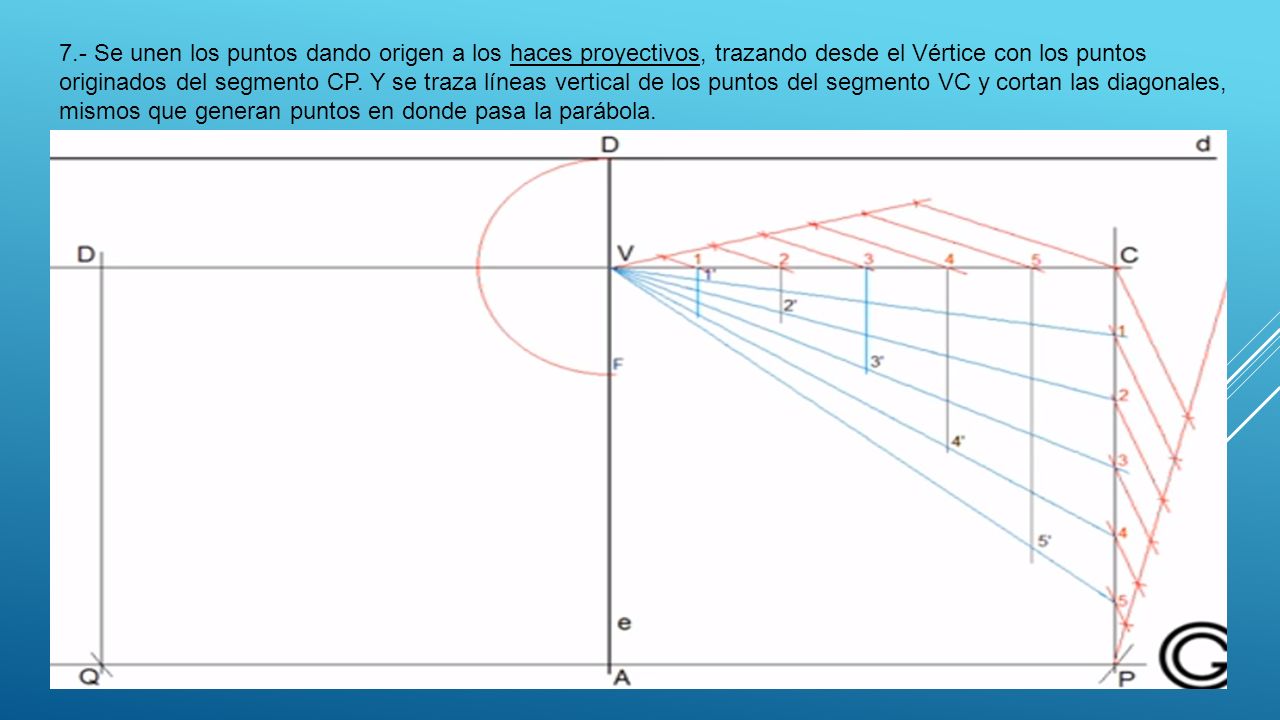

7 7.- Se unen los puntos dando origen a los haces proyectivos, trazando desde el Vértice con los puntos originados del segmento CP. Y se traza líneas vertical de los puntos del segmento VC y cortan las diagonales, mismos que generan puntos en donde pasa la parábola.

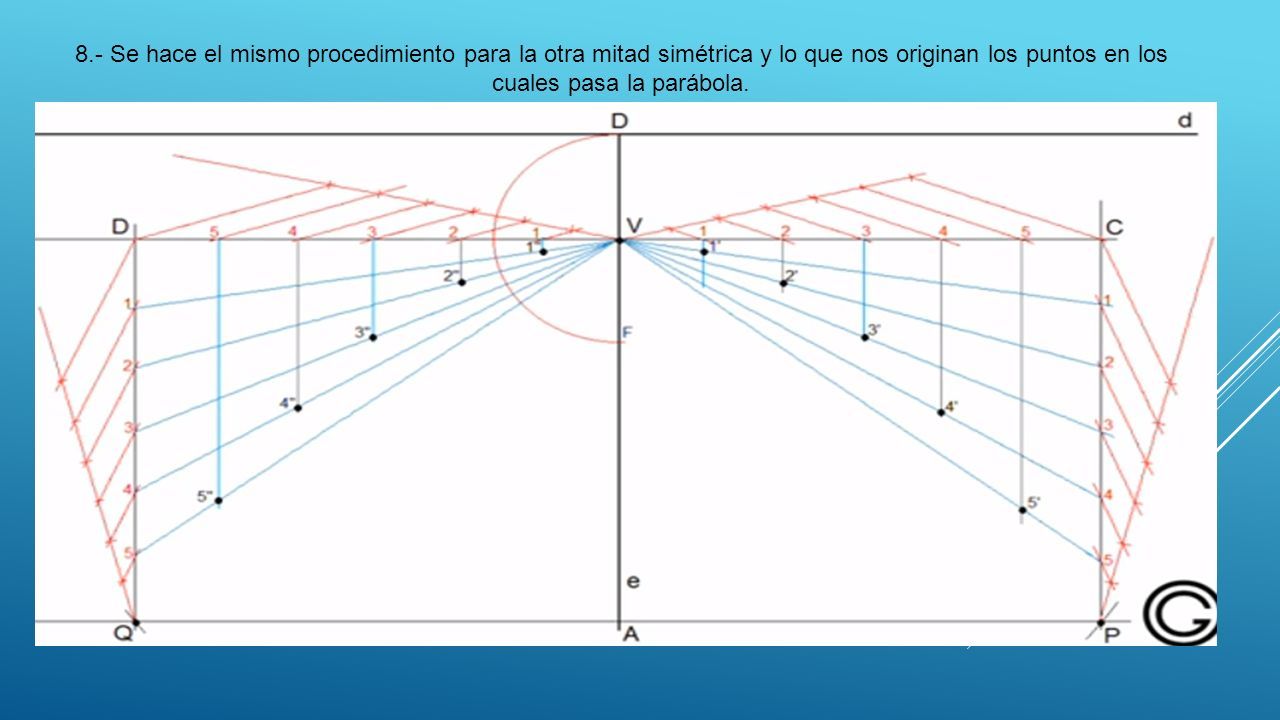

8 8.- Se hace el mismo procedimiento para la otra mitad simétrica y lo que nos originan los puntos en los cuales pasa la parábola.

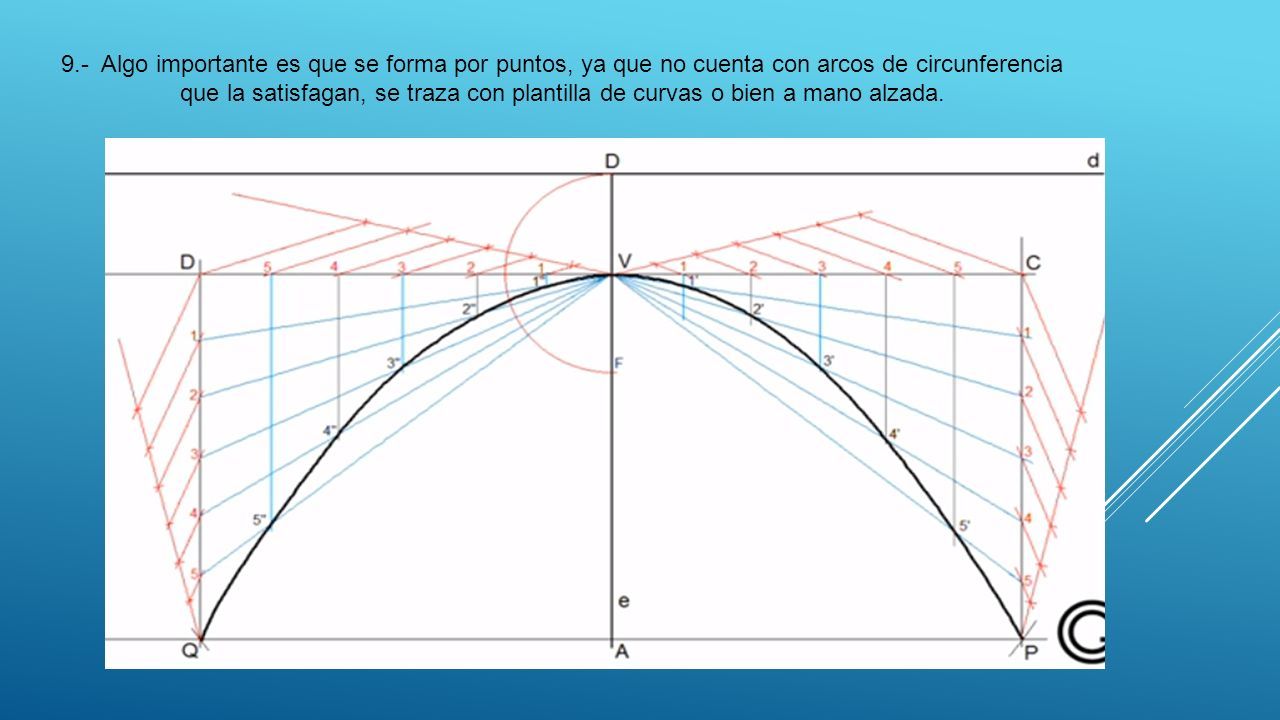

9 9.- Algo importante es que se forma por puntos, ya que no cuenta con arcos de circunferencia que la satisfagan, se traza con plantilla de curvas o bien a mano alzada.
