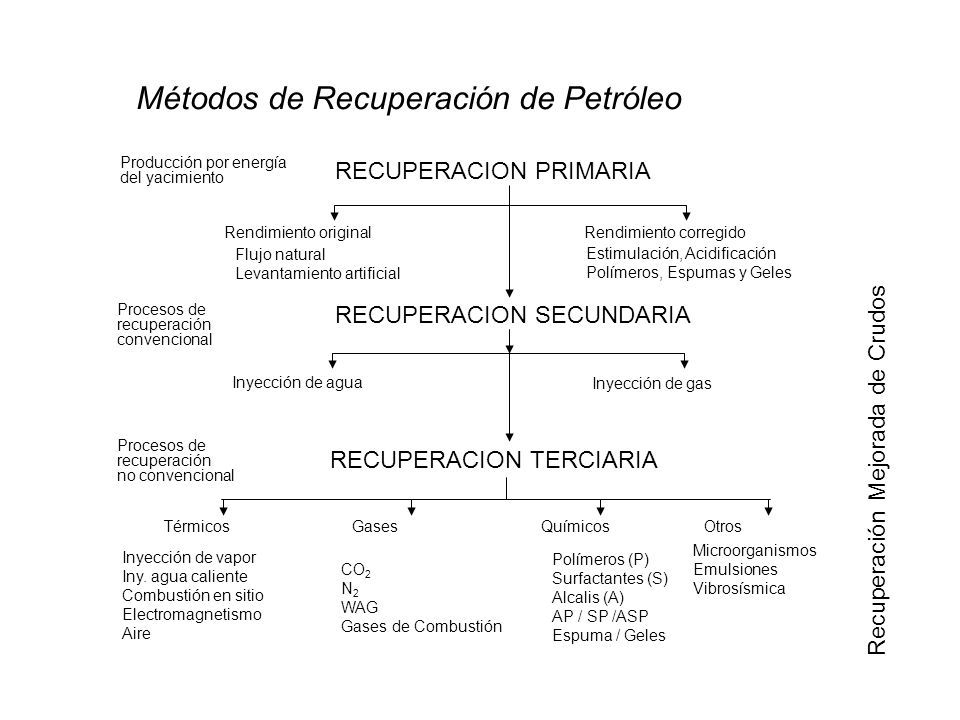

3 Métodos de Recuperación de Petróleo Rendimiento originalRendimiento corregido Flujo natural Levantamiento artificial Estimulación, Acidificación Polímeros, Espumas y Geles Producción por energía del yacimiento Inyección de agua Inyección de gas Procesos de recuperación convencional RECUPERACION SECUNDARIA RECUPERACION PRIMARIA RECUPERACION TERCIARIA OtrosQuímicosGasesTérmicos Inyección de vapor Iny. agua caliente Combustión en sitio Electromagnetismo Aire CO 2 N 2 WAG Gases de Combustión Polímeros (P) Surfactantes (S) Alcalis (A) AP / SP /ASP Espuma / Geles Microorganismos Emulsiones Vibrosísmica Procesos de recuperación no convencional Recuperación Mejorada de Crudos

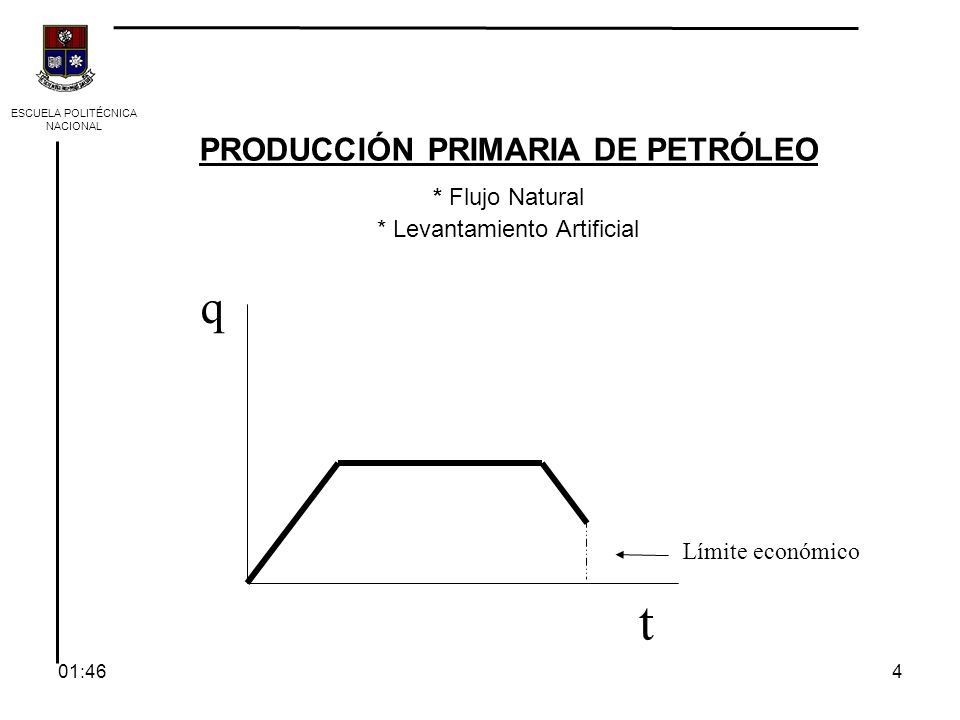

4 PRODUCCIÓN PRIMARIA DE PETRÓLEO * Flujo Natural * Levantamiento Artificial Límite económico t q ESCUELA POLITÉCNICA NACIONAL 401:49

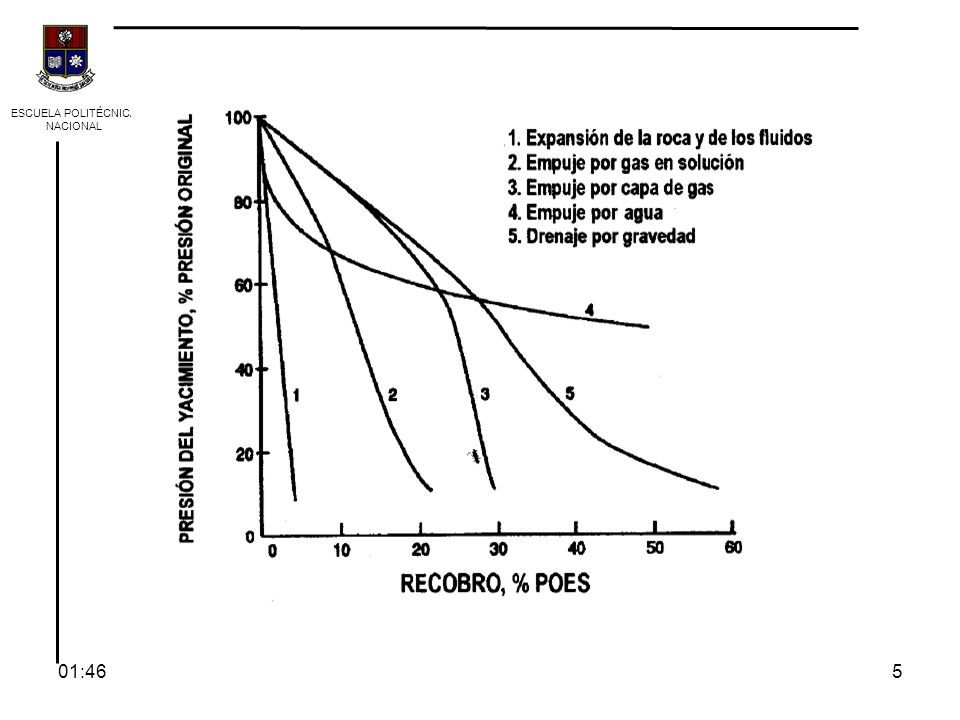

5 ESCUELA POLITÉCNICA NACIONAL 501:49

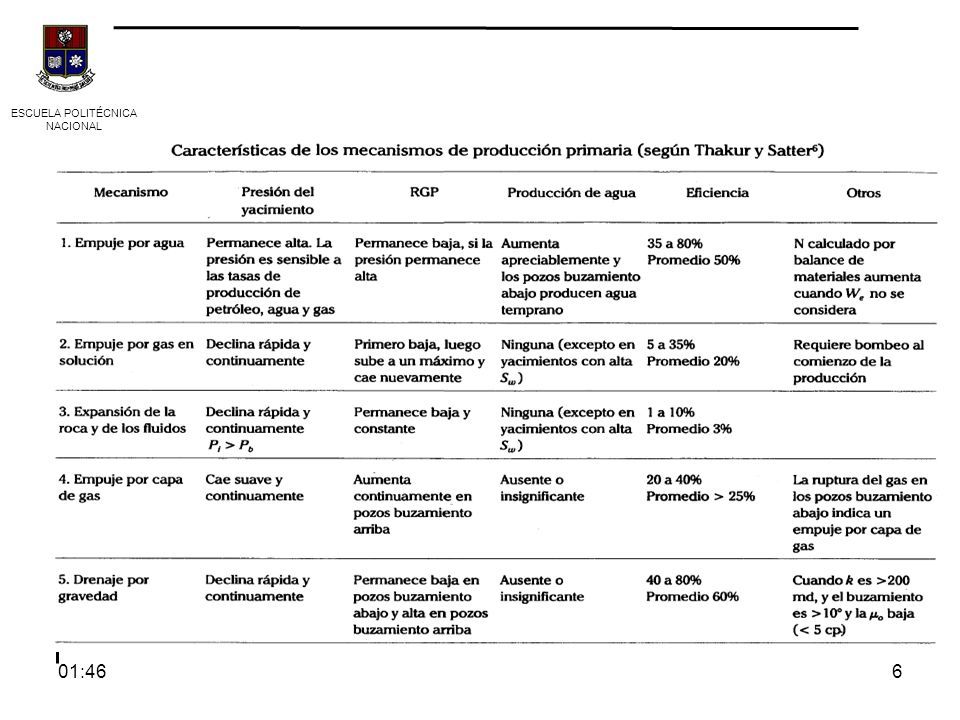

6 ESCUELA POLITÉCNICA NACIONAL 601:49

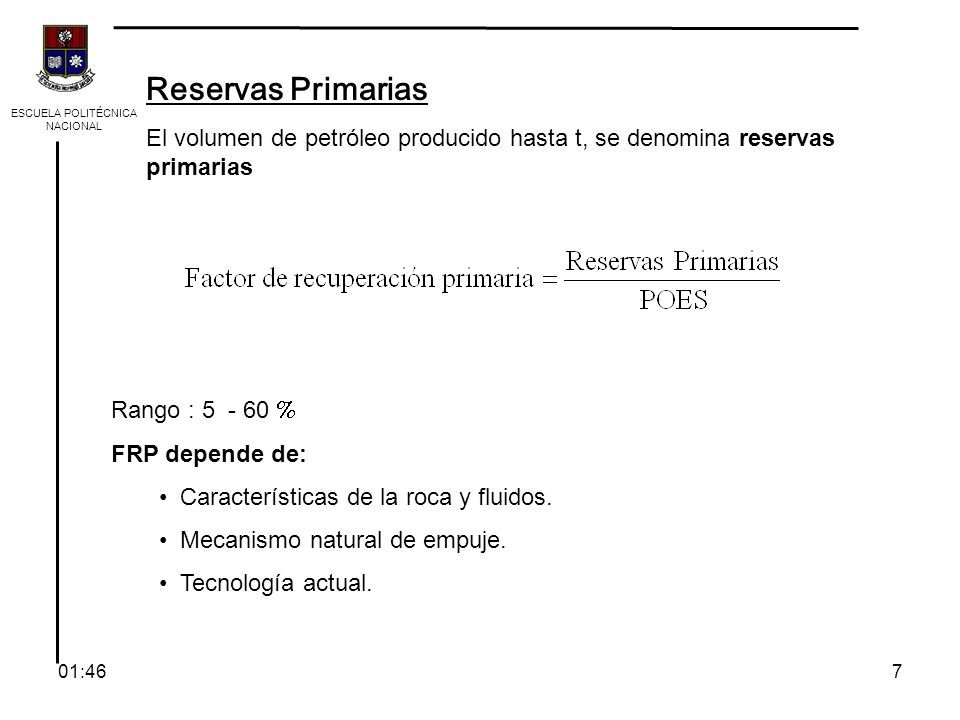

7 El volumen de petróleo producido hasta t, se denomina reservas primarias Rango : 5 - 60  FRP depende de: Características de la roca y fluidos. Mecanismo natural de empuje. Tecnología actual. Reservas Primarias ESCUELA POLITÉCNICA NACIONAL 701:49

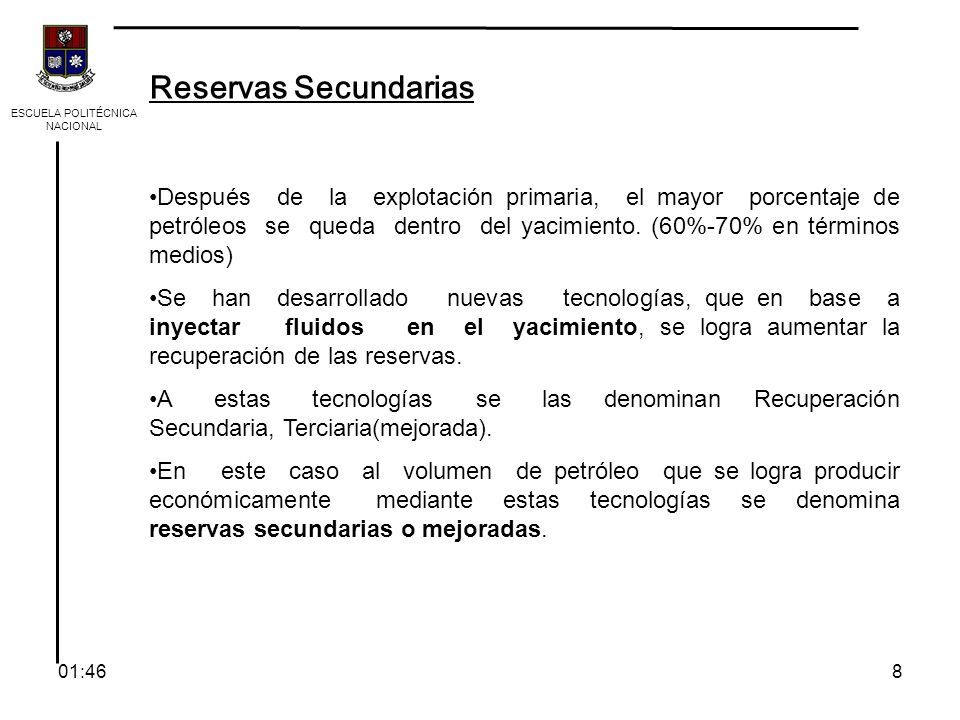

8 Reservas Secundarias Después de la explotación primaria, el mayor porcentaje de petróleos se queda dentro del yacimiento. (60%-70% en términos medios) Se han desarrollado nuevas tecnologías, que en base a inyectar fluidos en el yacimiento, se logra aumentar la recuperación de las reservas. A estas tecnologías se las denominan Recuperación Secundaria, Terciaria(mejorada). En este caso al volumen de petróleo que se logra producir económicamente mediante estas tecnologías se denomina reservas secundarias o mejoradas. ESCUELA POLITÉCNICA NACIONAL 801:49

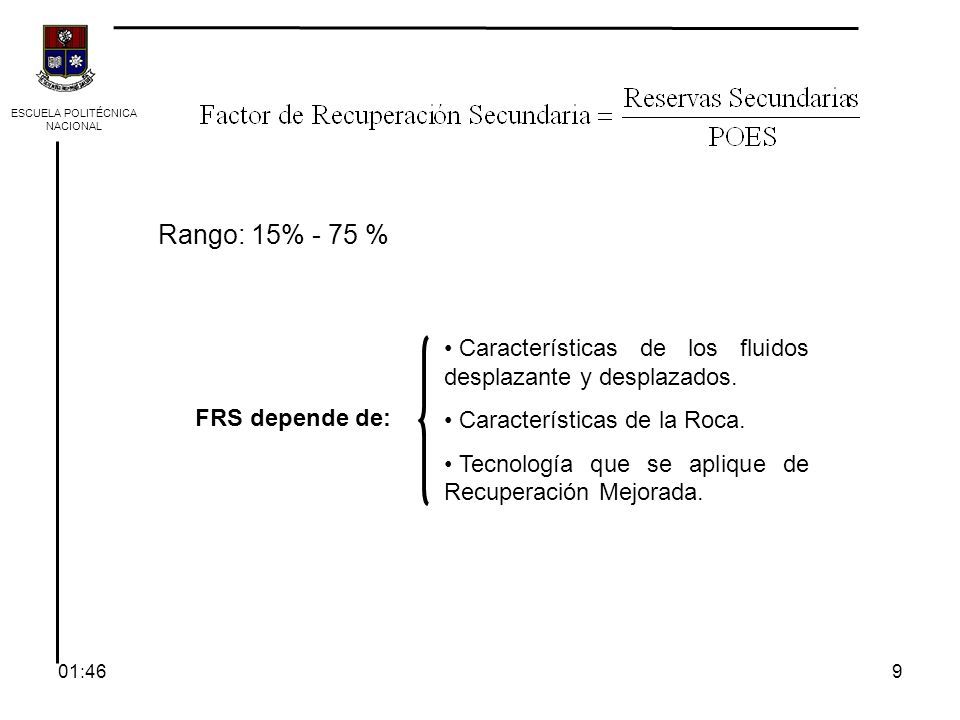

9 Rango: 15% - 75 % FRS depende de: Características de los fluidos desplazante y desplazados. Características de la Roca. Tecnología que se aplique de Recuperación Mejorada. ESCUELA POLITÉCNICA NACIONAL 901:49

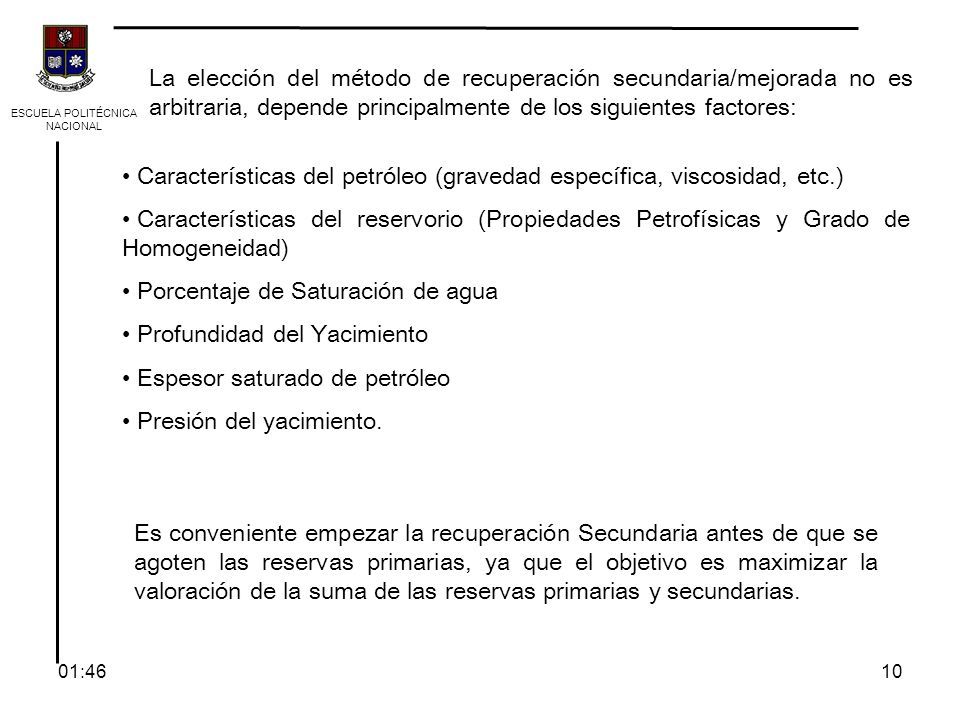

10 La elección del método de recuperación secundaria/mejorada no es arbitraria, depende principalmente de los siguientes factores: Características del petróleo (gravedad específica, viscosidad, etc.) Características del reservorio (Propiedades Petrofísicas y Grado de Homogeneidad) Porcentaje de Saturación de agua Profundidad del Yacimiento Espesor saturado de petróleo Presión del yacimiento. Es conveniente empezar la recuperación Secundaria antes de que se agoten las reservas primarias, ya que el objetivo es maximizar la valoración de la suma de las reservas primarias y secundarias. ESCUELA POLITÉCNICA NACIONAL 1001:49

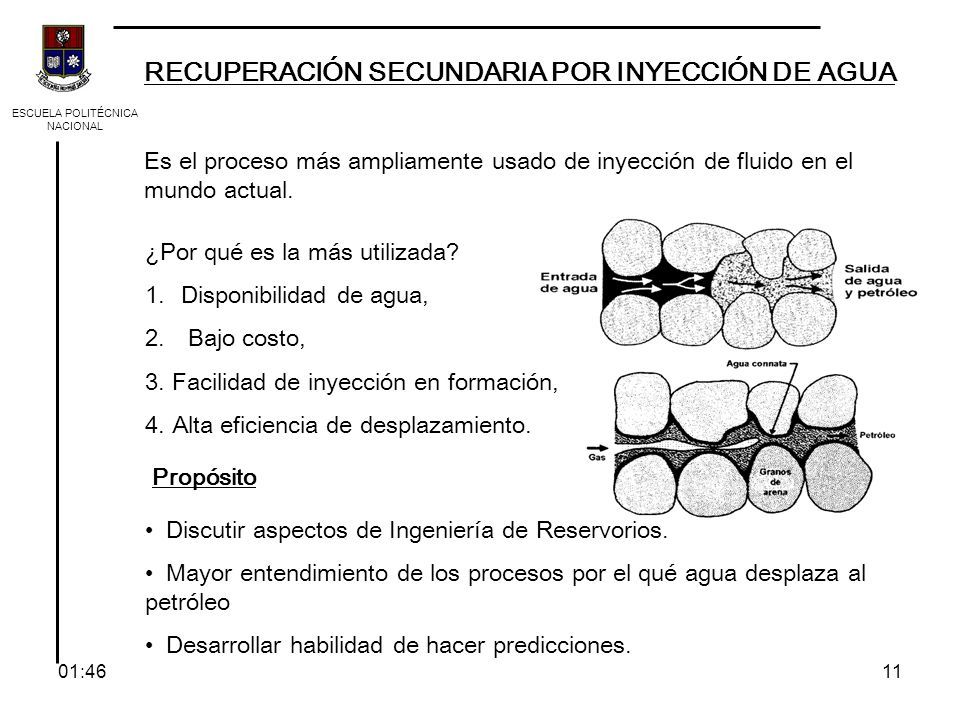

11 ESCUELA POLITÉCNICA NACIONAL ¿Por qué es la más utilizada? 1.Disponibilidad de agua, 2. Bajo costo, 3. Facilidad de inyección en formación, 4. Alta eficiencia de desplazamiento. Propósito Discutir aspectos de Ingeniería de Reservorios. Mayor entendimiento de los procesos por el qué agua desplaza al petróleo Desarrollar habilidad de hacer predicciones. RECUPERACIÓN SECUNDARIA POR INYECCIÓN DE AGUA Es el proceso más ampliamente usado de inyección de fluido en el mundo actual. 1101:49

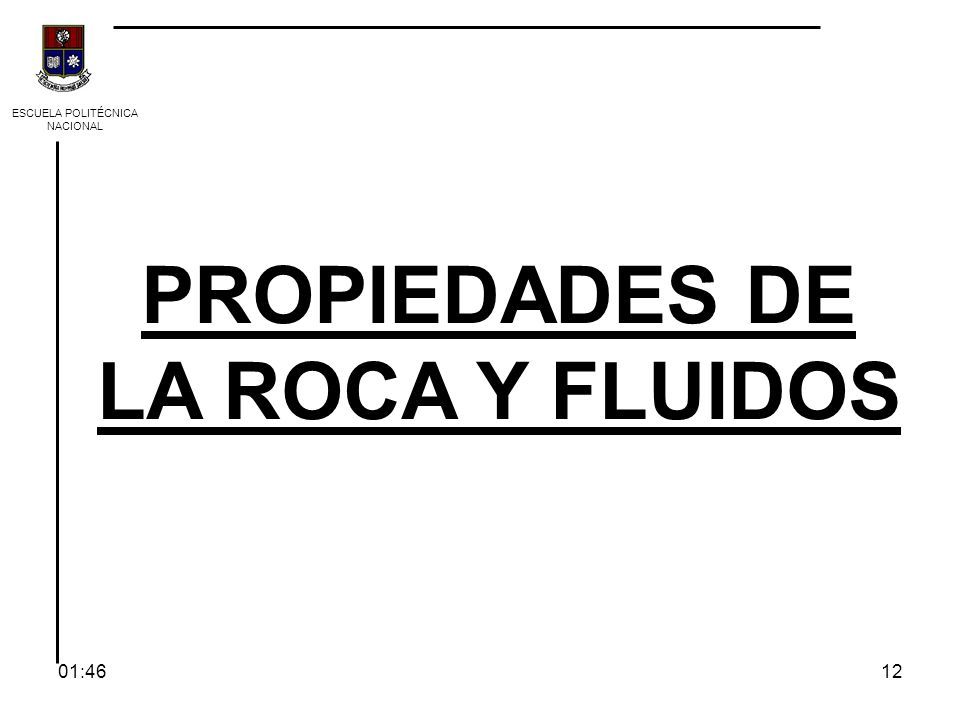

12 ESCUELA POLITÉCNICA NACIONAL PROPIEDADES DE LA ROCA Y FLUIDOS 1201:49

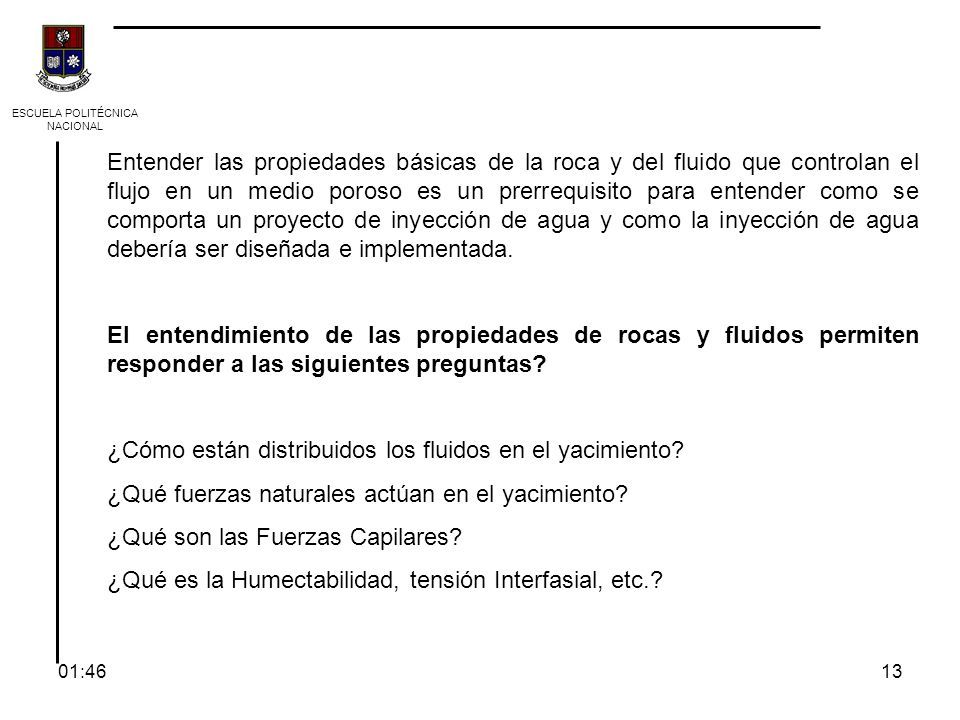

13 ESCUELA POLITÉCNICA NACIONAL Entender las propiedades básicas de la roca y del fluido que controlan el flujo en un medio poroso es un prerrequisito para entender como se comporta un proyecto de inyección de agua y como la inyección de agua debería ser diseñada e implementada. El entendimiento de las propiedades de rocas y fluidos permiten responder a las siguientes preguntas? ¿Cómo están distribuidos los fluidos en el yacimiento? ¿Qué fuerzas naturales actúan en el yacimiento? ¿Qué son las Fuerzas Capilares? ¿Qué es la Humectabilidad, tensión Interfasial, etc.? 1301:49

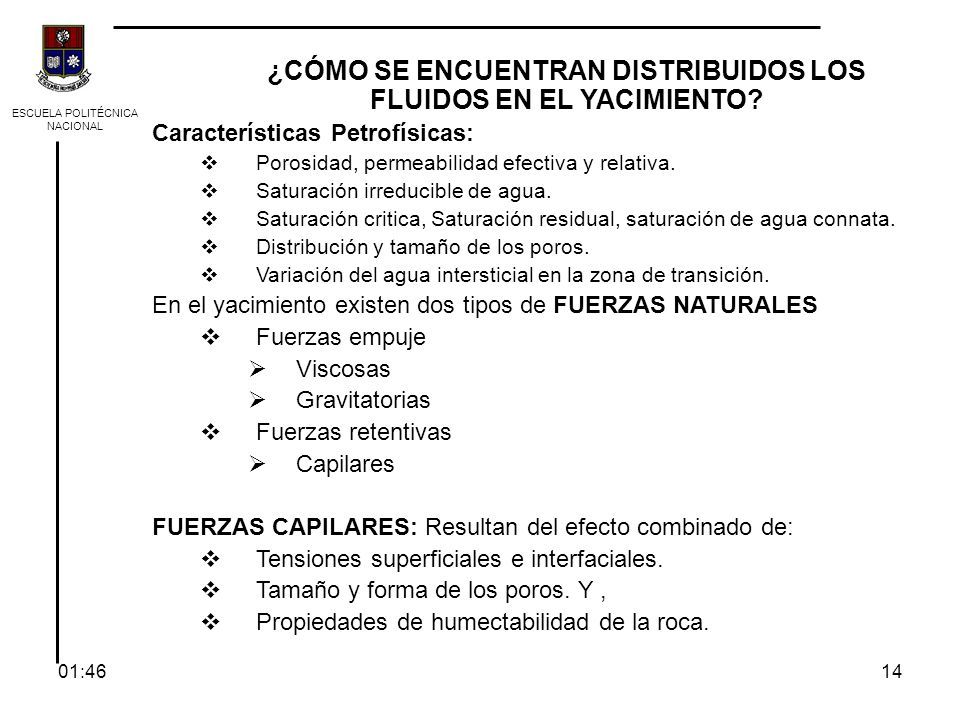

14 ESCUELA POLITÉCNICA NACIONAL ¿CÓMO SE ENCUENTRAN DISTRIBUIDOS LOS FLUIDOS EN EL YACIMIENTO? Características Petrofísicas:  Porosidad, permeabilidad efectiva y relativa.  Saturación irreducible de agua.  Saturación critica, Saturación residual, saturación de agua connata.  Distribución y tamaño de los poros.  Variación del agua intersticial en la zona de transición. En el yacimiento existen dos tipos de FUERZAS NATURALES  Fuerzas empuje  Viscosas  Gravitatorias  Fuerzas retentivas  Capilares FUERZAS CAPILARES: Resultan del efecto combinado de:  Tensiones superficiales e interfaciales.  Tamaño y forma de los poros. Y,  Propiedades de humectabilidad de la roca. 1401:49

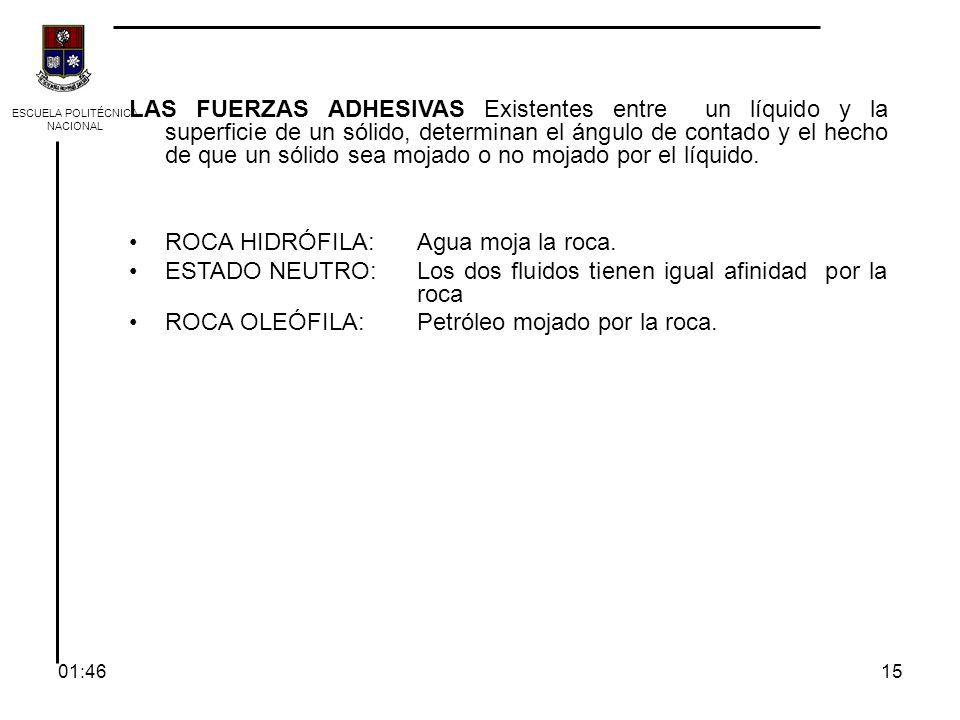

15 ESCUELA POLITÉCNICA NACIONAL LAS FUERZAS ADHESIVAS Existentes entre un líquido y la superficie de un sólido, determinan el ángulo de contado y el hecho de que un sólido sea mojado o no mojado por el líquido. ROCA HIDRÓFILA:Agua moja la roca. ESTADO NEUTRO:Los dos fluidos tienen igual afinidad por la roca ROCA OLEÓFILA:Petróleo mojado por la roca. 1501:49

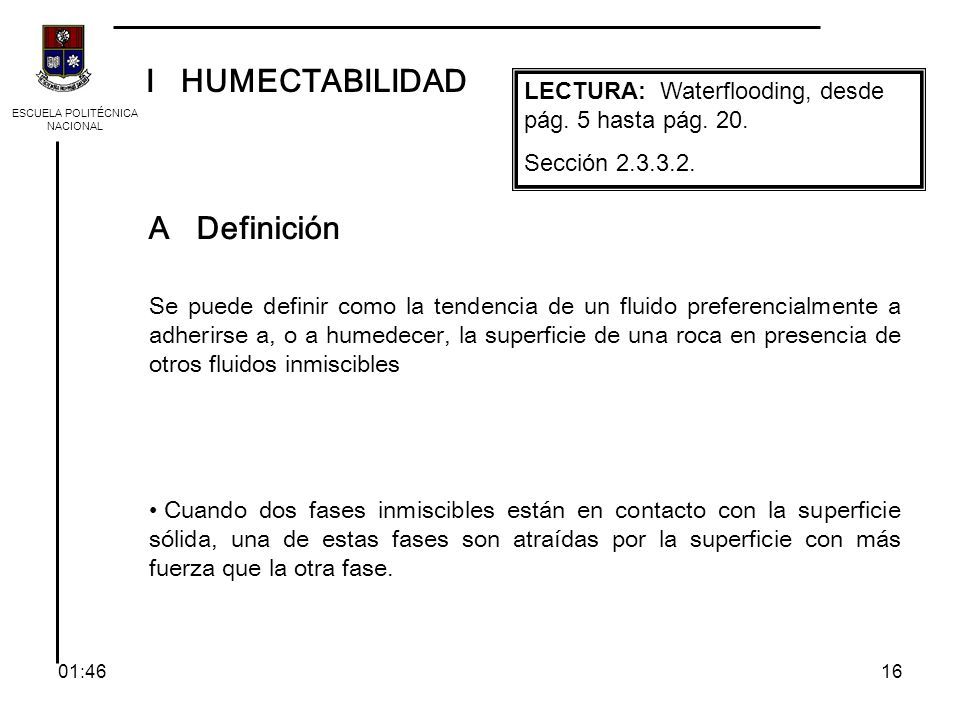

16 ESCUELA POLITÉCNICA NACIONAL I HUMECTABILIDAD A Definición Se puede definir como la tendencia de un fluido preferencialmente a adherirse a, o a humedecer, la superficie de una roca en presencia de otros fluidos inmiscibles Cuando dos fases inmiscibles están en contacto con la superficie sólida, una de estas fases son atraídas por la superficie con más fuerza que la otra fase. LECTURA: Waterflooding, desde pág. 5 hasta pág. 20. Sección 2.3.3.2. 1601:49

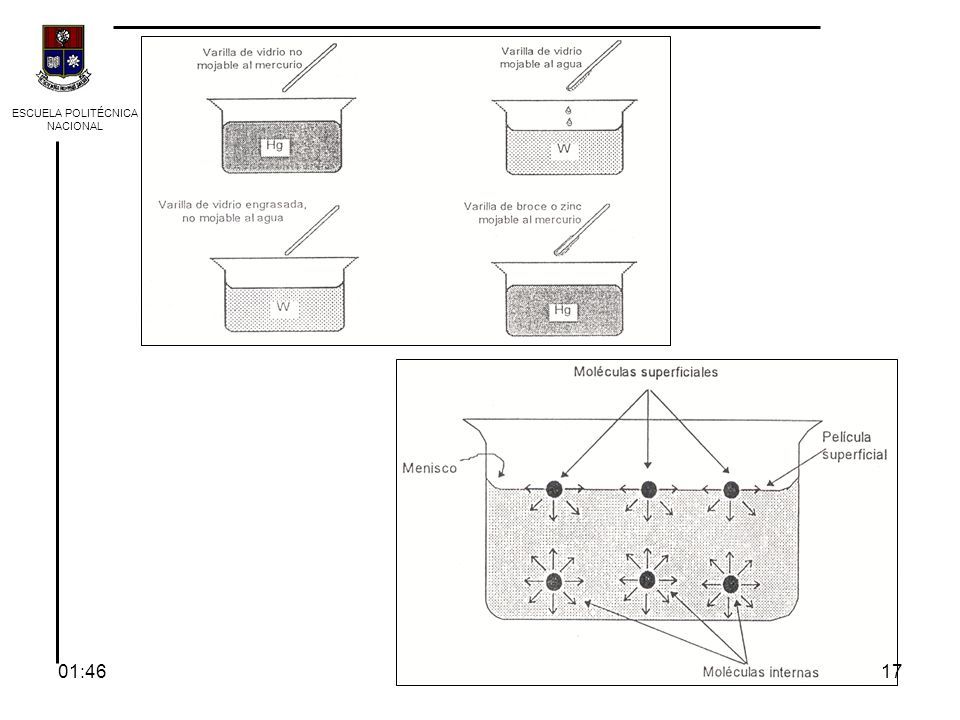

17 ESCUELA POLITÉCNICA NACIONAL 1701:49

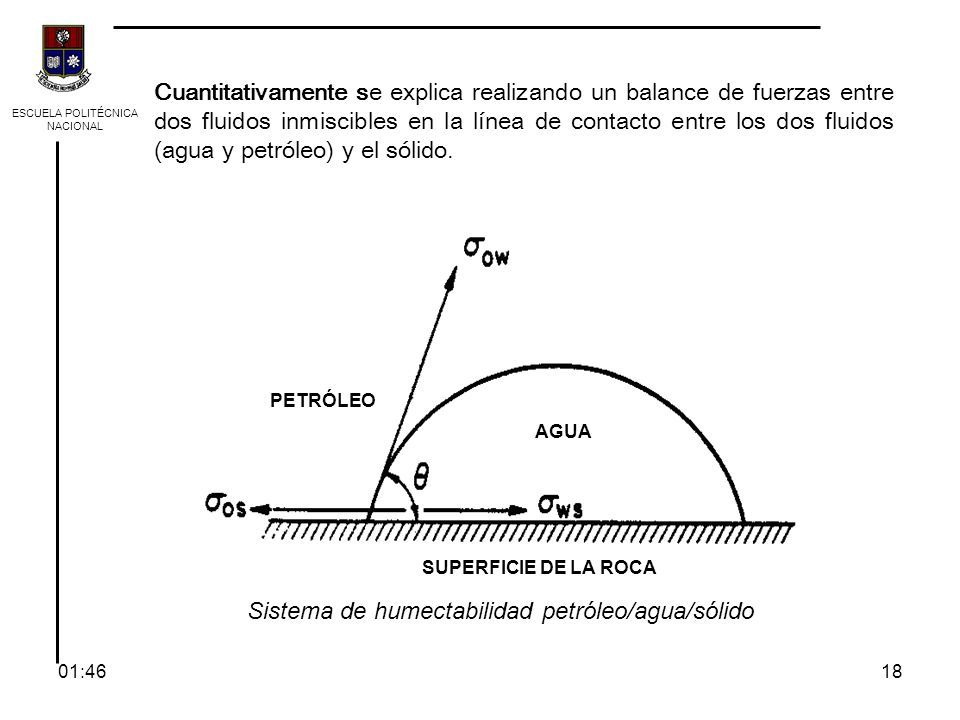

18 ESCUELA POLITÉCNICA NACIONAL Cuantitativamente se explica realizando un balance de fuerzas entre dos fluidos inmiscibles en la línea de contacto entre los dos fluidos (agua y petróleo) y el sólido. Sistema de humectabilidad petróleo/agua/sólido SUPERFICIE DE LA ROCA PETRÓLEO AGUA 1801:49

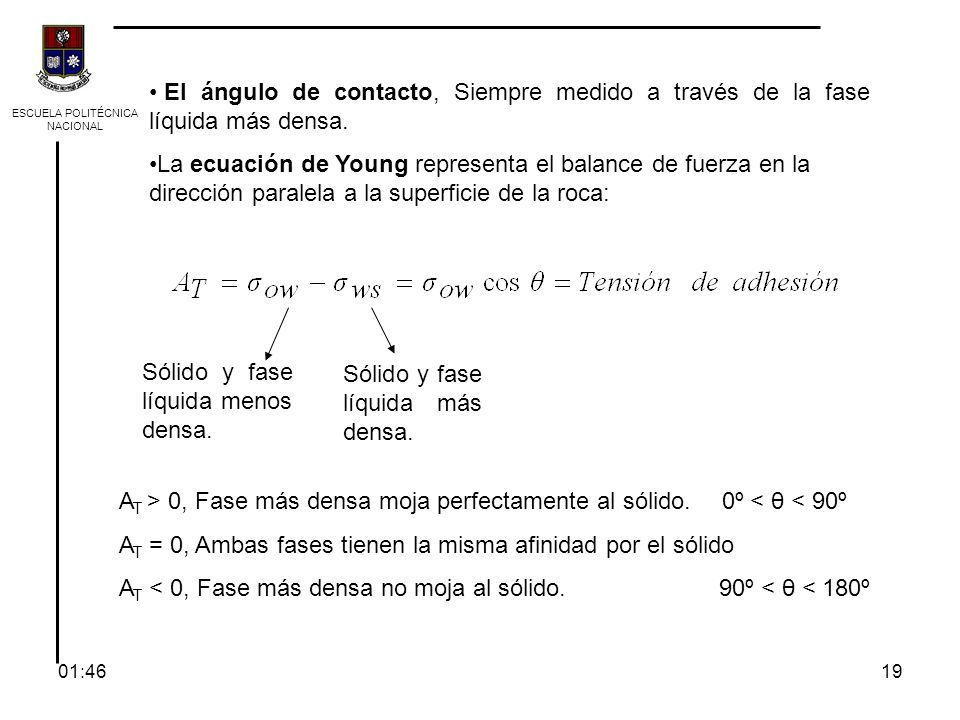

19 ESCUELA POLITÉCNICA NACIONAL El ángulo de contacto, Siempre medido a través de la fase líquida más densa. La ecuación de Young representa el balance de fuerza en la dirección paralela a la superficie de la roca: Sólido y fase líquida menos densa. Sólido y fase líquida más densa. A T > 0, Fase más densa moja perfectamente al sólido. 0º < θ < 90º A T = 0, Ambas fases tienen la misma afinidad por el sólido A T < 0, Fase más densa no moja al sólido. 90º < θ < 180º 1901:49

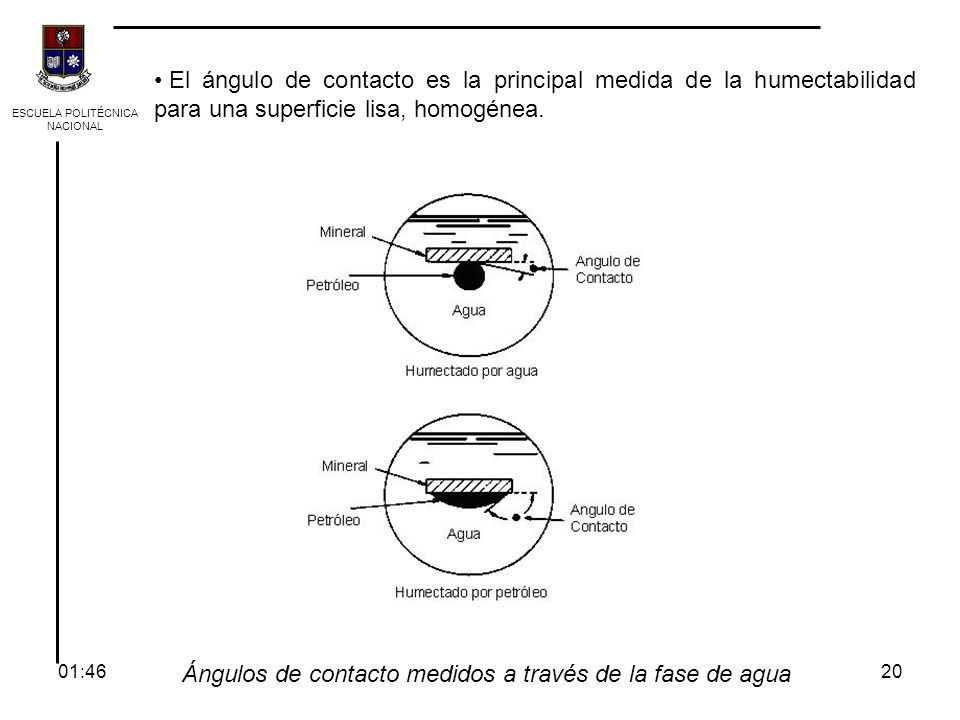

20 ESCUELA POLITÉCNICA NACIONAL El ángulo de contacto es la principal medida de la humectabilidad para una superficie lisa, homogénea. Ángulos de contacto medidos a través de la fase de agua 2001:49

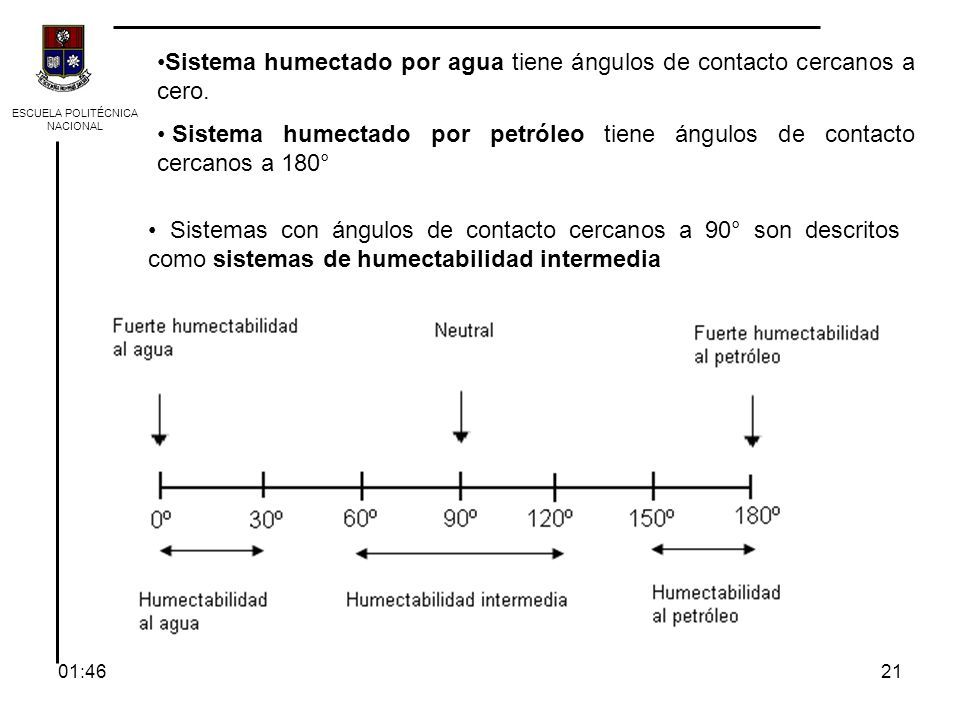

21 ESCUELA POLITÉCNICA NACIONAL Sistema humectado por agua tiene ángulos de contacto cercanos a cero. Sistema humectado por petróleo tiene ángulos de contacto cercanos a 180° Sistemas con ángulos de contacto cercanos a 90° son descritos como sistemas de humectabilidad intermedia 2101:49

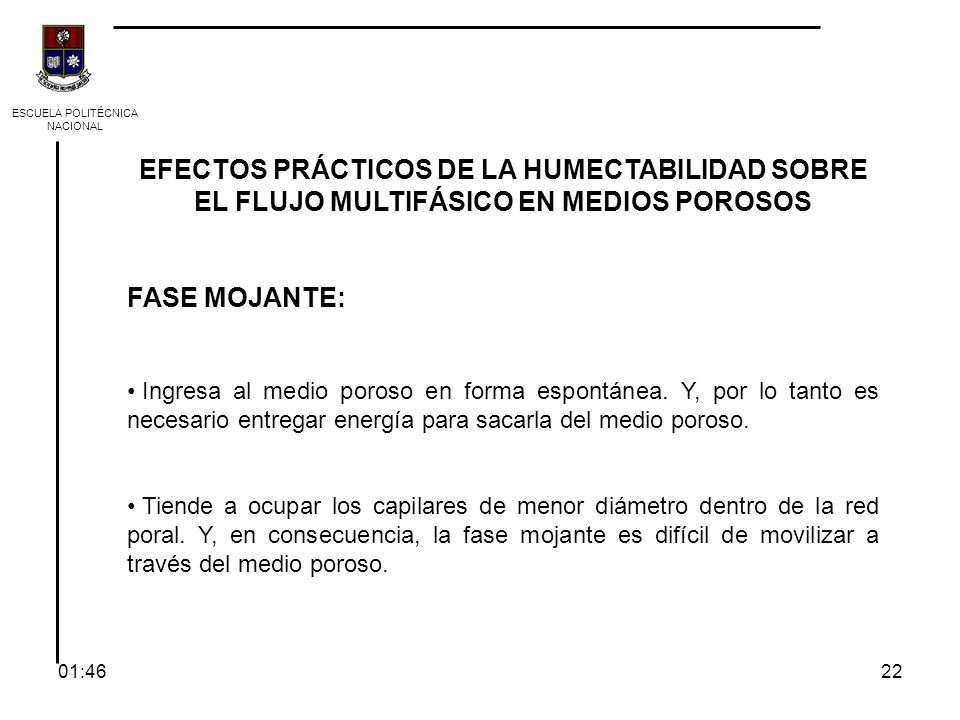

22 ESCUELA POLITÉCNICA NACIONAL EFECTOS PRÁCTICOS DE LA HUMECTABILIDAD SOBRE EL FLUJO MULTIFÁSICO EN MEDIOS POROSOS FASE MOJANTE: Ingresa al medio poroso en forma espontánea. Y, por lo tanto es necesario entregar energía para sacarla del medio poroso. Tiende a ocupar los capilares de menor diámetro dentro de la red poral. Y, en consecuencia, la fase mojante es difícil de movilizar a través del medio poroso. 2201:49

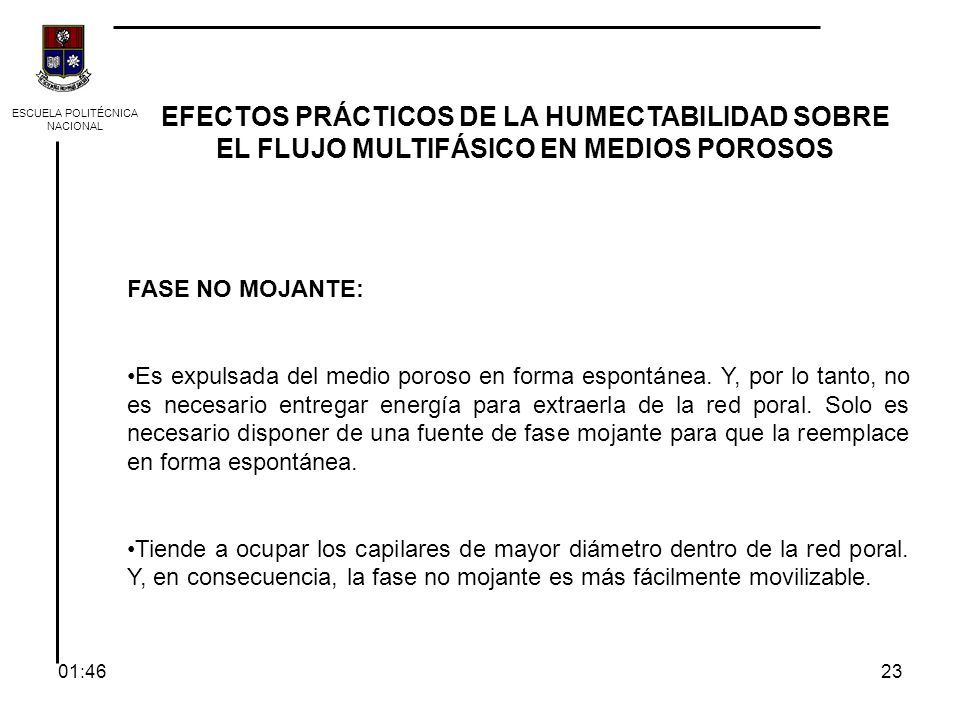

23 ESCUELA POLITÉCNICA NACIONAL FASE NO MOJANTE: Es expulsada del medio poroso en forma espontánea. Y, por lo tanto, no es necesario entregar energía para extraerla de la red poral. Solo es necesario disponer de una fuente de fase mojante para que la reemplace en forma espontánea. Tiende a ocupar los capilares de mayor diámetro dentro de la red poral. Y, en consecuencia, la fase no mojante es más fácilmente movilizable. EFECTOS PRÁCTICOS DE LA HUMECTABILIDAD SOBRE EL FLUJO MULTIFÁSICO EN MEDIOS POROSOS 2301:49

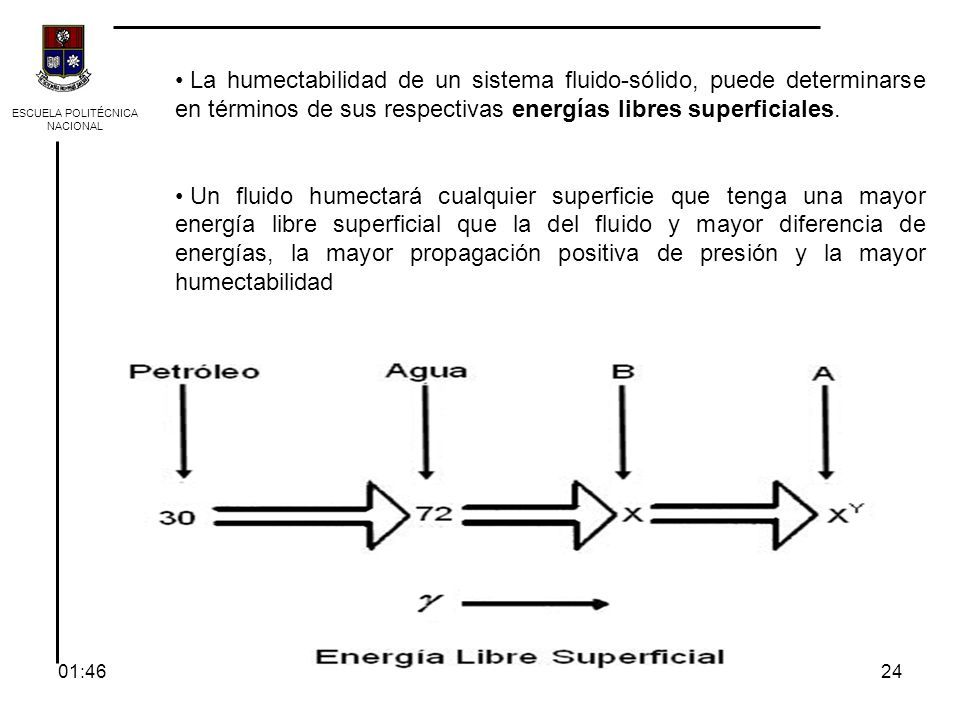

24 ESCUELA POLITÉCNICA NACIONAL La humectabilidad de un sistema fluido-sólido, puede determinarse en términos de sus respectivas energías libres superficiales. Un fluido humectará cualquier superficie que tenga una mayor energía libre superficial que la del fluido y mayor diferencia de energías, la mayor propagación positiva de presión y la mayor humectabilidad 2401:49

25 ESCUELA POLITÉCNICA NACIONAL Los agentes activos de superficie (surfactantes) contenidos en los radicales de sulfuro pueden ser los que más influyen en crear las condiciones de humectabilidad de petróleo. Muchos reservorios humectados por petróleo son agrios. Las condiciones de humectabilidad de un reservorio son probablemente, en muchos casos, como una pequeña mancha. Algunas partículas son humectadas por agua y otras son humectadas por petróleo. Una fuerte humectabilidad del agua significa que toda la superficie del sólido está humectada por agua, pero humectada fuertemente por petróleo es más probable en condición de 50-50 o 60-40 2501:49

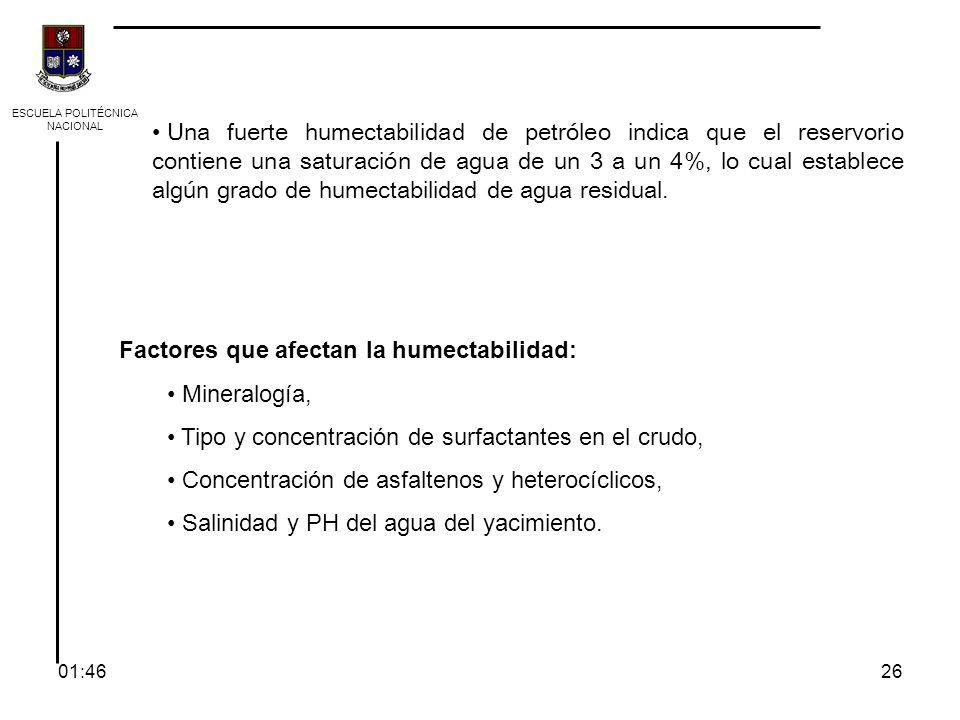

26 ESCUELA POLITÉCNICA NACIONAL Una fuerte humectabilidad de petróleo indica que el reservorio contiene una saturación de agua de un 3 a un 4%, lo cual establece algún grado de humectabilidad de agua residual. Factores que afectan la humectabilidad: Mineralogía, Tipo y concentración de surfactantes en el crudo, Concentración de asfaltenos y heterocíclicos, Salinidad y PH del agua del yacimiento. 2601:49

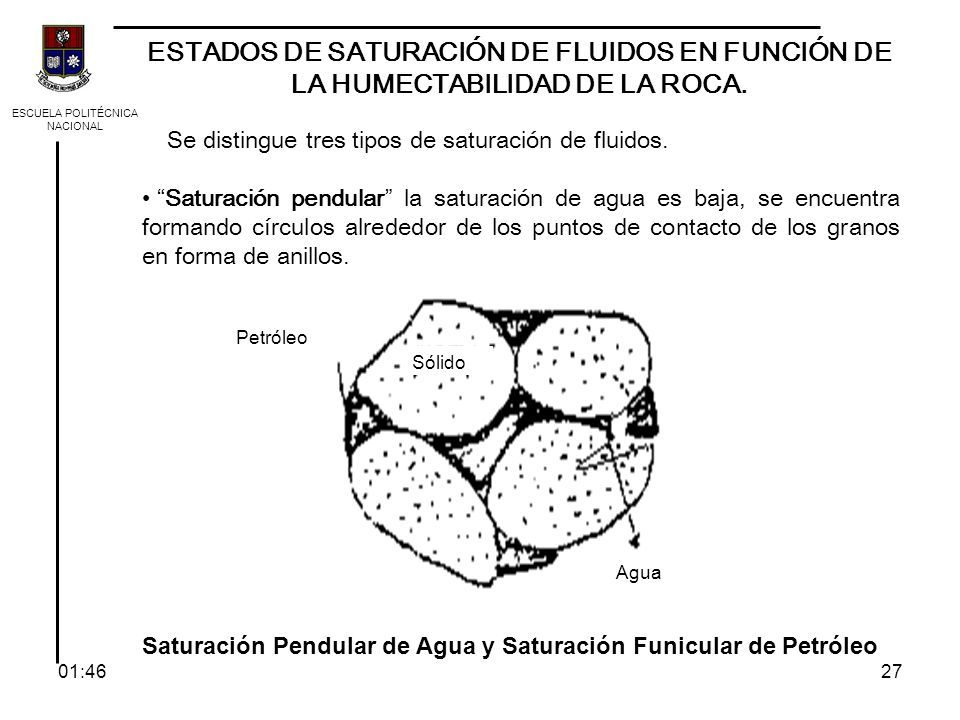

27 ESCUELA POLITÉCNICA NACIONAL “Saturación pendular” la saturación de agua es baja, se encuentra formando círculos alrededor de los puntos de contacto de los granos en forma de anillos. Saturación Pendular de Agua y Saturación Funicular de Petróleo Petróleo Sólido Agua ESTADOS DE SATURACIÓN DE FLUIDOS EN FUNCIÓN DE LA HUMECTABILIDAD DE LA ROCA. Se distingue tres tipos de saturación de fluidos. 2701:49

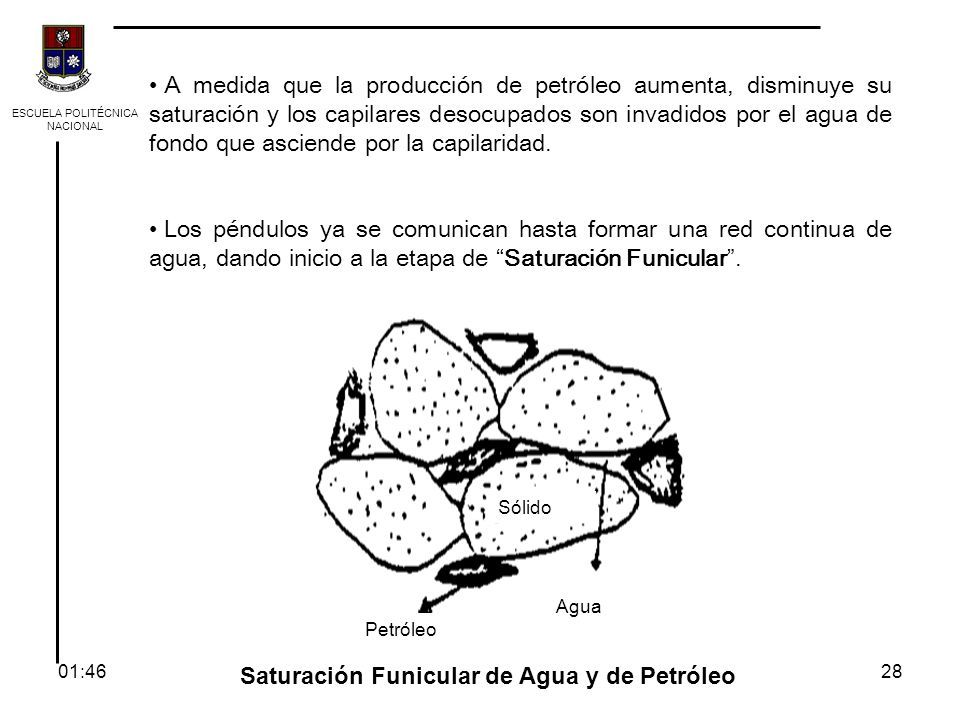

28 ESCUELA POLITÉCNICA NACIONAL A medida que la producción de petróleo aumenta, disminuye su saturación y los capilares desocupados son invadidos por el agua de fondo que asciende por la capilaridad. Los péndulos ya se comunican hasta formar una red continua de agua, dando inicio a la etapa de “Saturación Funicular”. 2801:49 Saturación Funicular de Agua y de Petróleo Agua Petróleo Sólido

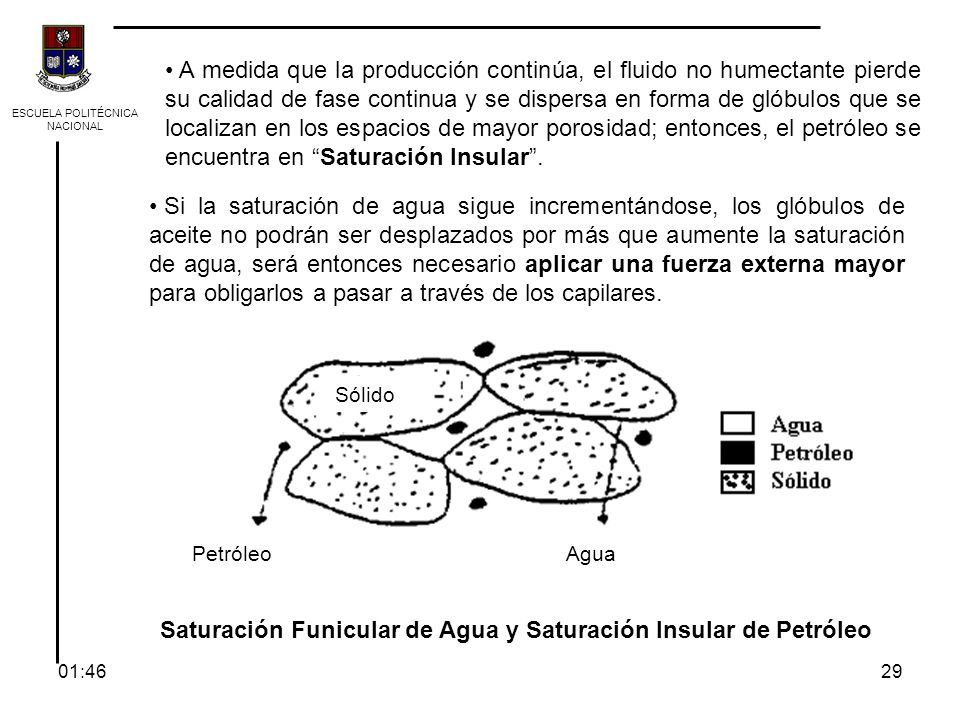

29 ESCUELA POLITÉCNICA NACIONAL A medida que la producción continúa, el fluido no humectante pierde su calidad de fase continua y se dispersa en forma de glóbulos que se localizan en los espacios de mayor porosidad; entonces, el petróleo se encuentra en “Saturación Insular”. 2901:49 Si la saturación de agua sigue incrementándose, los glóbulos de aceite no podrán ser desplazados por más que aumente la saturación de agua, será entonces necesario aplicar una fuerza externa mayor para obligarlos a pasar a través de los capilares. Saturación Funicular de Agua y Saturación Insular de Petróleo PetróleoAgua Sólido

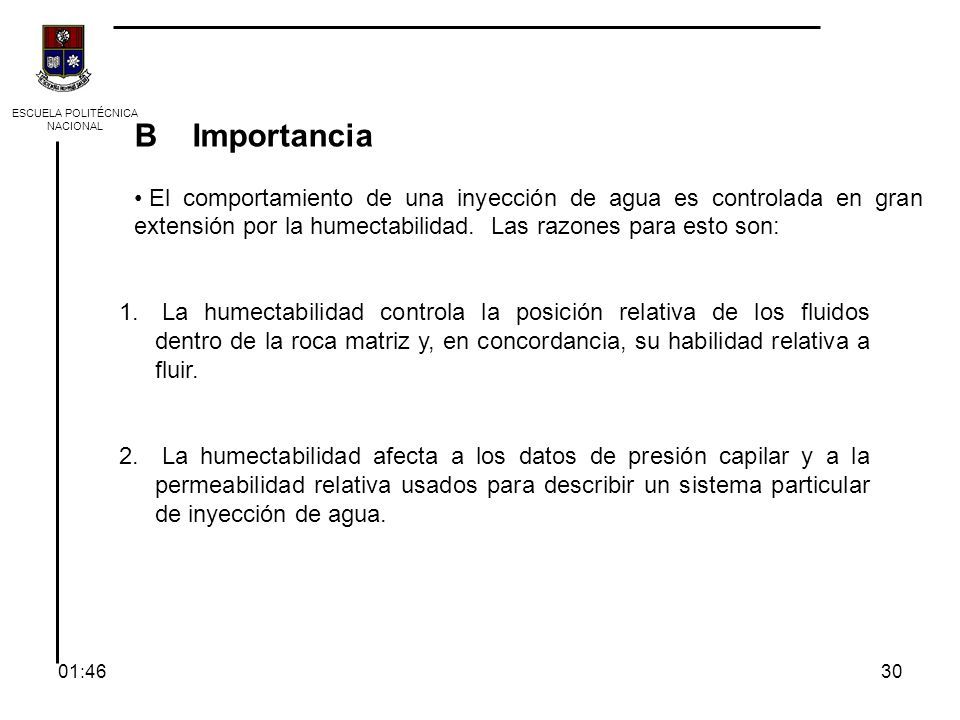

30 ESCUELA POLITÉCNICA NACIONAL 1. La humectabilidad controla la posición relativa de los fluidos dentro de la roca matriz y, en concordancia, su habilidad relativa a fluir. 2. La humectabilidad afecta a los datos de presión capilar y a la permeabilidad relativa usados para describir un sistema particular de inyección de agua. 3001:49 B Importancia El comportamiento de una inyección de agua es controlada en gran extensión por la humectabilidad. Las razones para esto son:

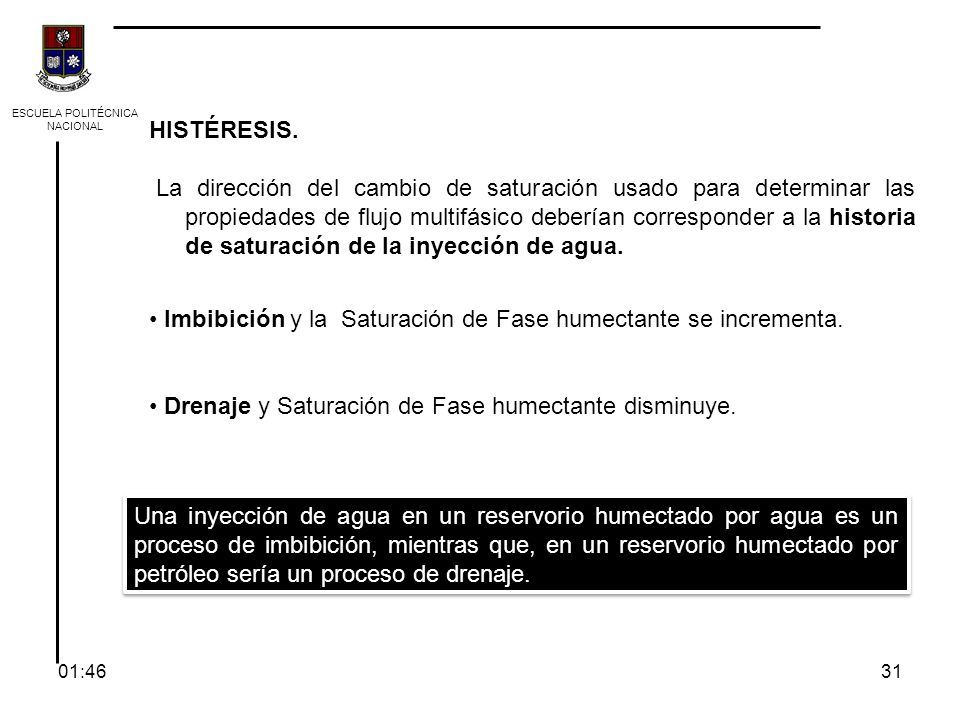

31 ESCUELA POLITÉCNICA NACIONAL Imbibición y la Saturación de Fase humectante se incrementa. Drenaje y Saturación de Fase humectante disminuye. Una inyección de agua en un reservorio humectado por agua es un proceso de imbibición, mientras que, en un reservorio humectado por petróleo sería un proceso de drenaje. 3101:49 HISTÉRESIS. La dirección del cambio de saturación usado para determinar las propiedades de flujo multifásico deberían corresponder a la historia de saturación de la inyección de agua.

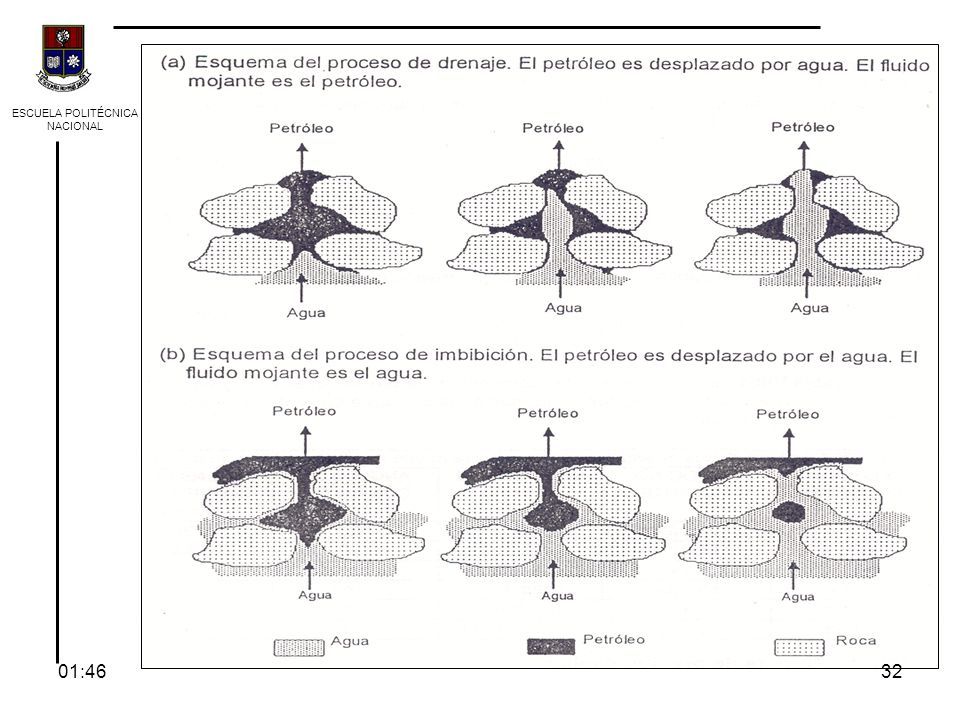

32 ESCUELA POLITÉCNICA NACIONAL 3201:49

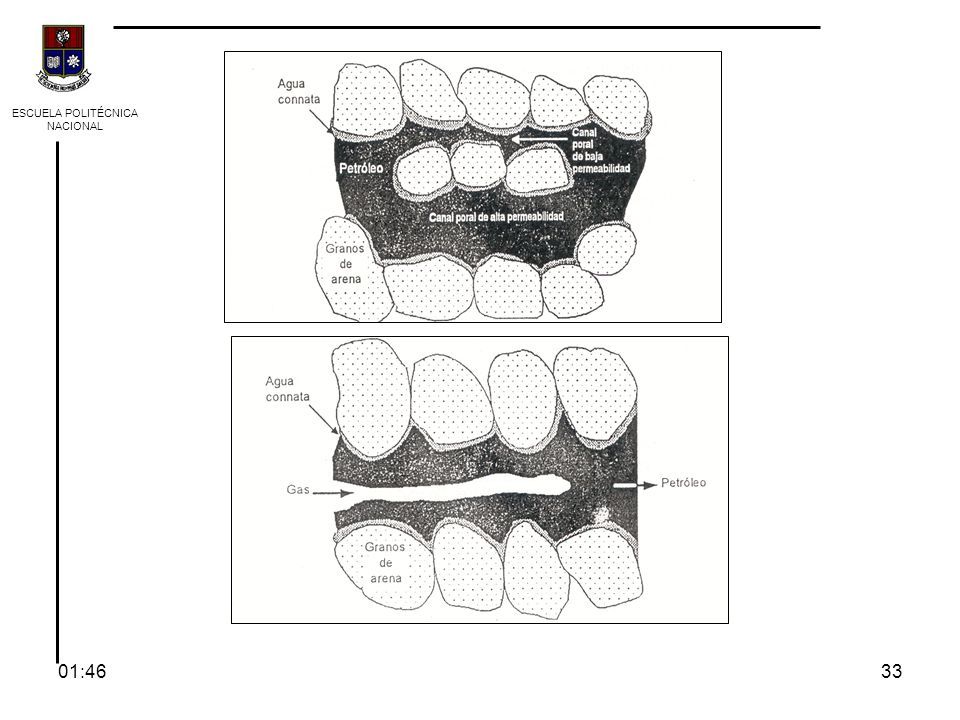

33 ESCUELA POLITÉCNICA NACIONAL 3301:49

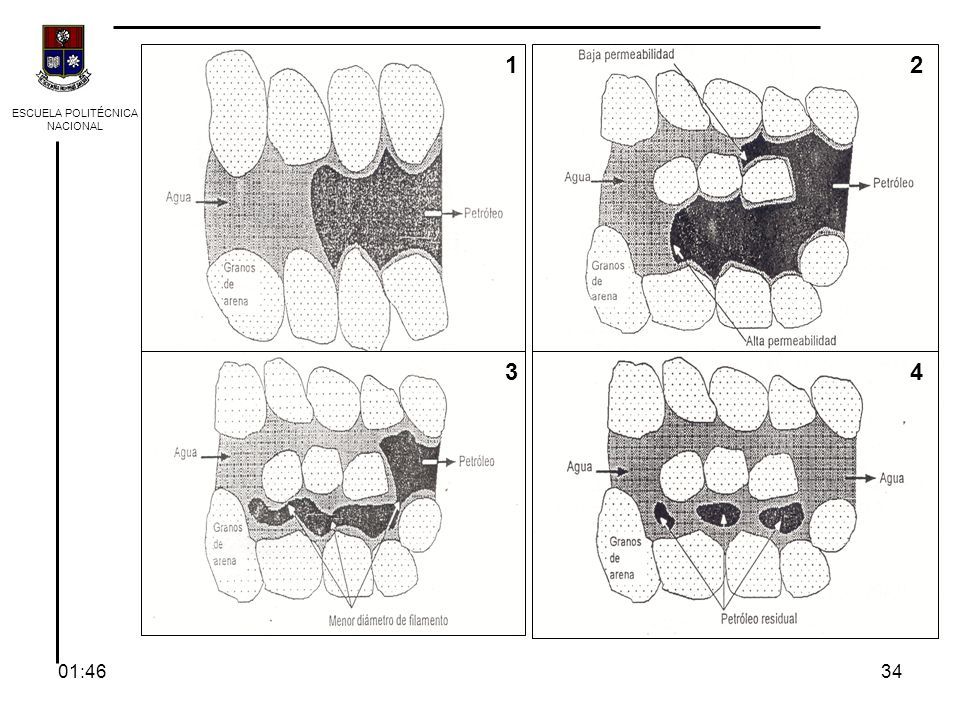

34 ESCUELA POLITÉCNICA NACIONAL 12 34 3401:49

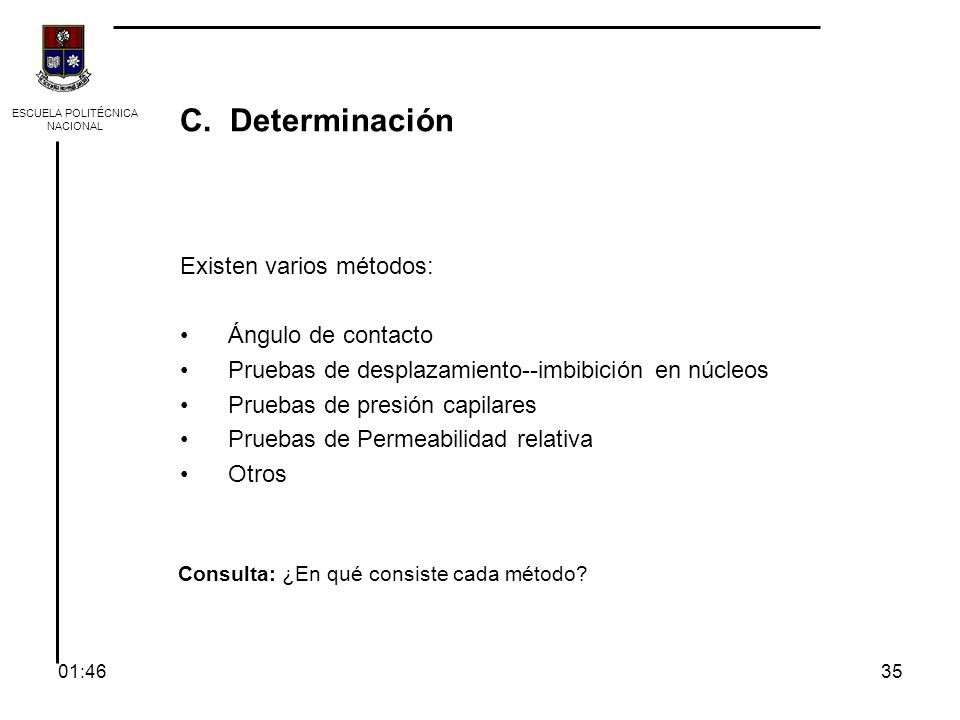

35 ESCUELA POLITÉCNICA NACIONAL Existen varios métodos: Ángulo de contacto Pruebas de desplazamiento--imbibición en núcleos Pruebas de presión capilares Pruebas de Permeabilidad relativa Otros C. Determinación Consulta: ¿En qué consiste cada método? 3501:49

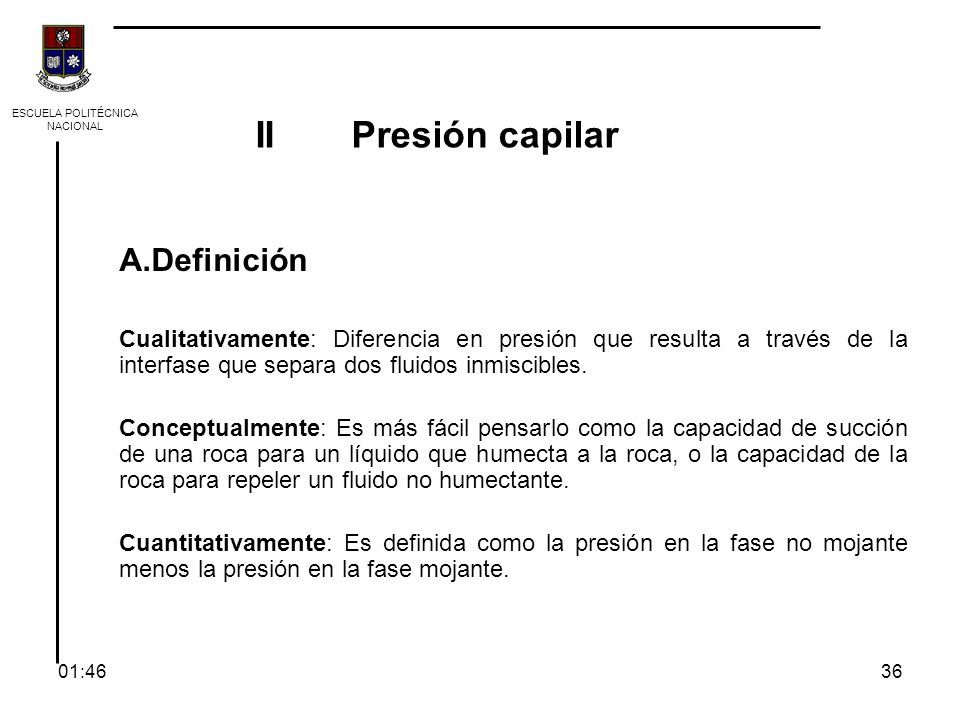

36 IIPresión capilar A.Definición Cualitativamente: Diferencia en presión que resulta a través de la interfase que separa dos fluidos inmiscibles. Conceptualmente: Es más fácil pensarlo como la capacidad de succión de una roca para un líquido que humecta a la roca, o la capacidad de la roca para repeler un fluido no humectante. Cuantitativamente: Es definida como la presión en la fase no mojante menos la presión en la fase mojante. ESCUELA POLITÉCNICA NACIONAL 3601:49

37 En una Arena Hidrófila : En una Arena Oleófila: A las condiciones de reservorio normales, el gas libre y petróleo son también inmiscibles. Se ha demostrado que la presión capilar tiene una gran influencia sobre: 1.La distribución inicial del fluido dentro del reservorio, y (Zona de transición) 2.La fracción de cada fluido en un desplazamiento inmiscible, tal como la inyección de agua. (Ecuación de Flujo Fraccional) En el caso de existir una capa de gas, una similar “zona de transición” pudiera existir entre las zonas de petróleo y gas. ESCUELA POLITÉCNICA NACIONAL 3701:49

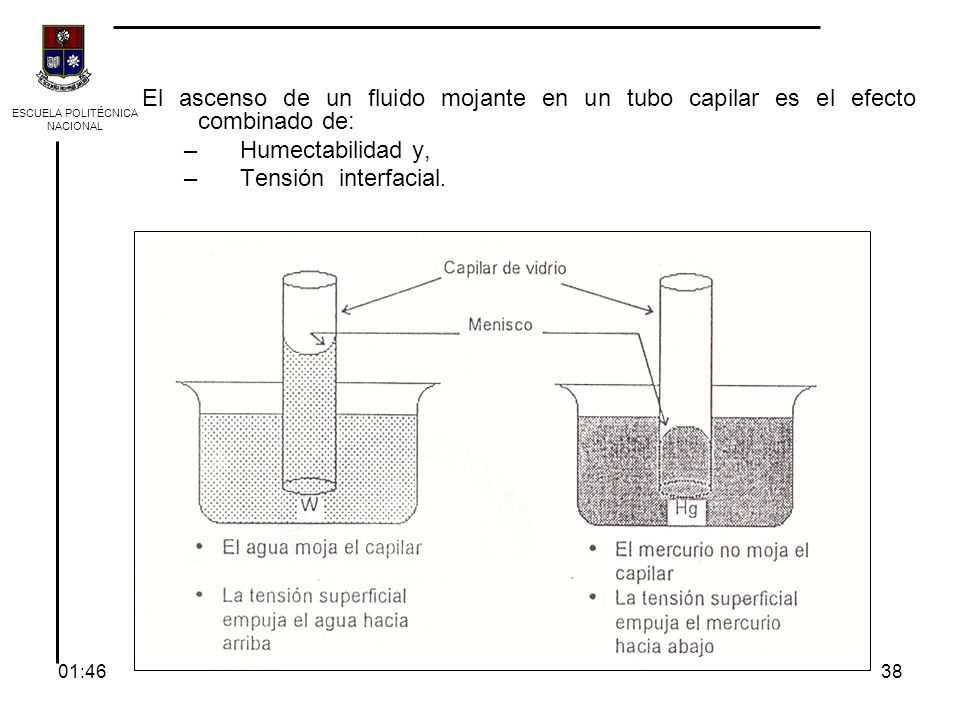

38 El ascenso de un fluido mojante en un tubo capilar es el efecto combinado de: –Humectabilidad y, –Tensión interfacial. ESCUELA POLITÉCNICA NACIONAL 3801:49

39 ESCUELA POLITÉCNICA NACIONAL 3901:49

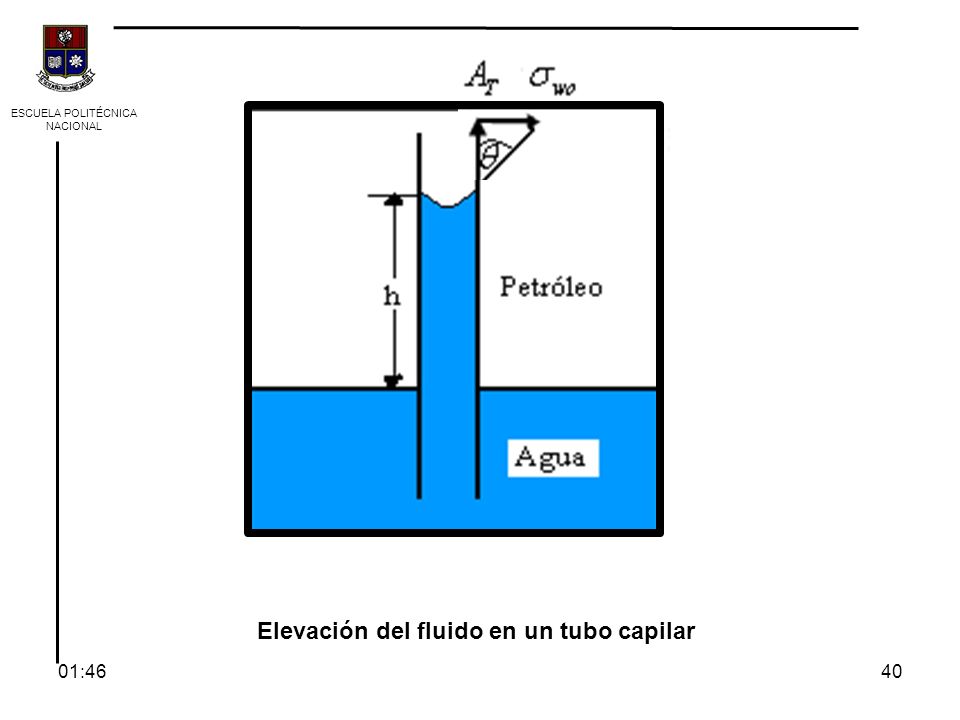

40 Elevación del fluido en un tubo capilar ESCUELA POLITÉCNICA NACIONAL 4001:49

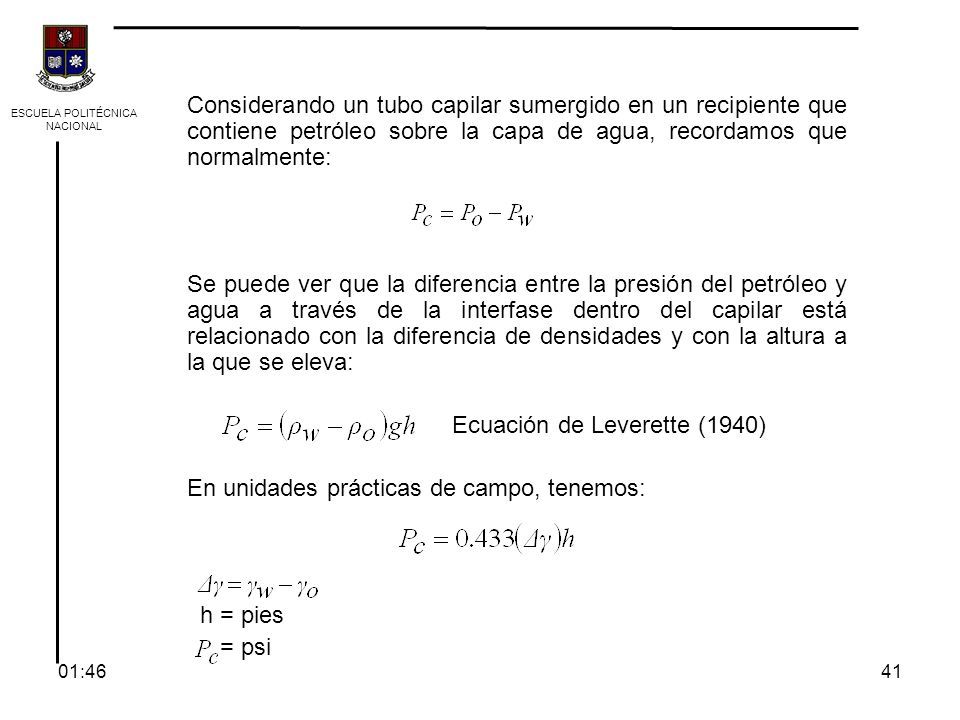

41 Considerando un tubo capilar sumergido en un recipiente que contiene petróleo sobre la capa de agua, recordamos que normalmente: Se puede ver que la diferencia entre la presión del petróleo y agua a través de la interfase dentro del capilar está relacionado con la diferencia de densidades y con la altura a la que se eleva: Ecuación de Leverette (1940) En unidades prácticas de campo, tenemos: h = pies = psi ESCUELA POLITÉCNICA NACIONAL 4101:49

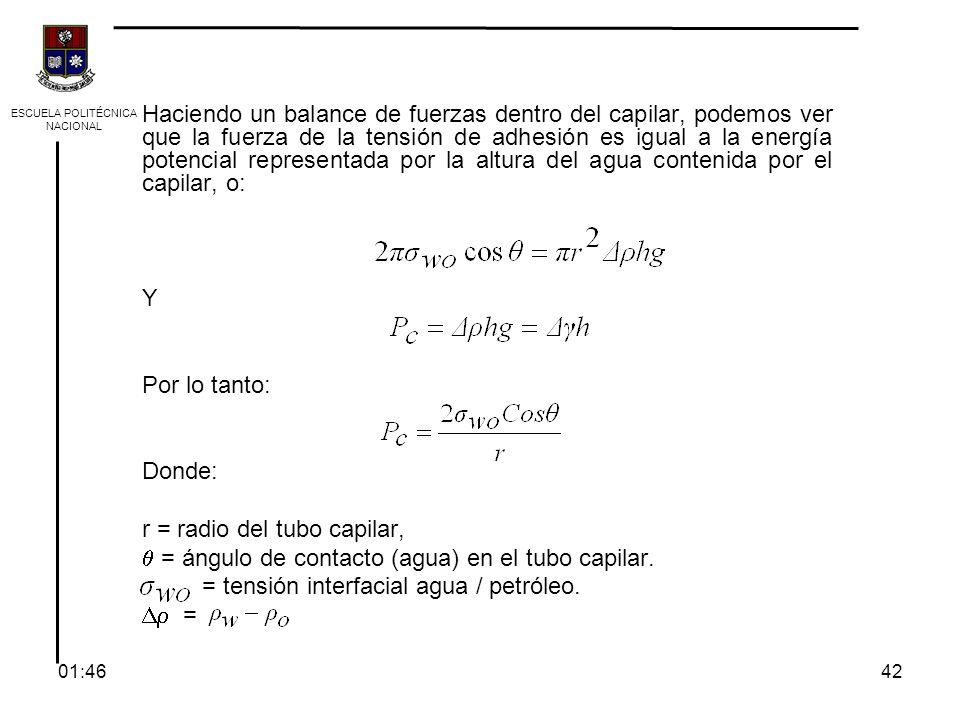

42 Haciendo un balance de fuerzas dentro del capilar, podemos ver que la fuerza de la tensión de adhesión es igual a la energía potencial representada por la altura del agua contenida por el capilar, o: Y Por lo tanto: Donde: r = radio del tubo capilar,  = ángulo de contacto (agua) en el tubo capilar. = tensión interfacial agua / petróleo.  = ESCUELA POLITÉCNICA NACIONAL 4201:49

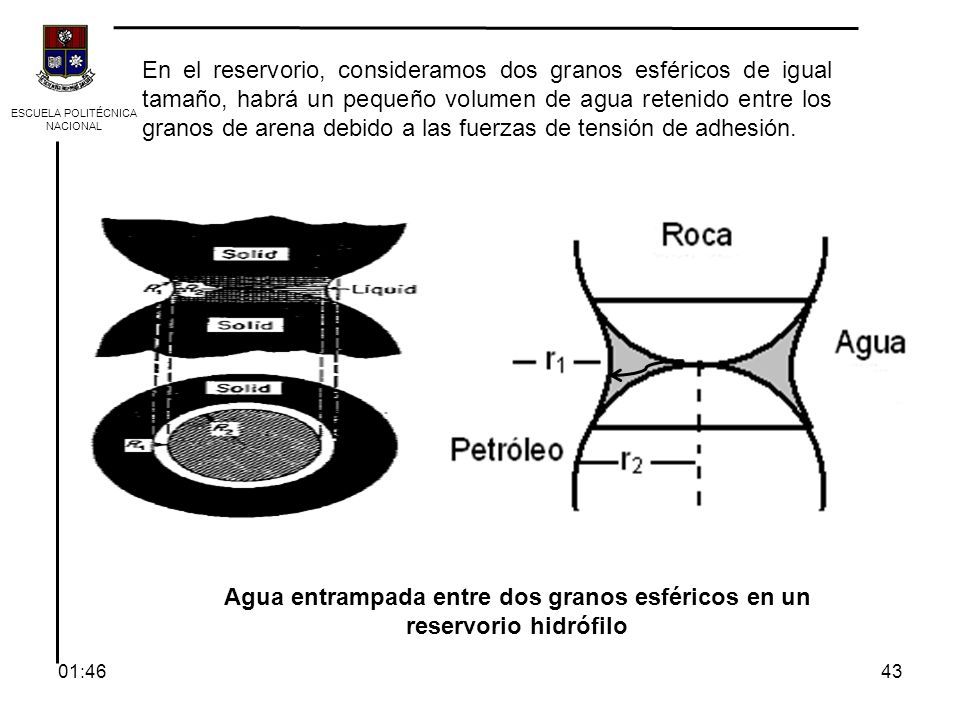

43 En el reservorio, consideramos dos granos esféricos de igual tamaño, habrá un pequeño volumen de agua retenido entre los granos de arena debido a las fuerzas de tensión de adhesión. Agua entrampada entre dos granos esféricos en un reservorio hidrófilo ESCUELA POLITÉCNICA NACIONAL 4301:49

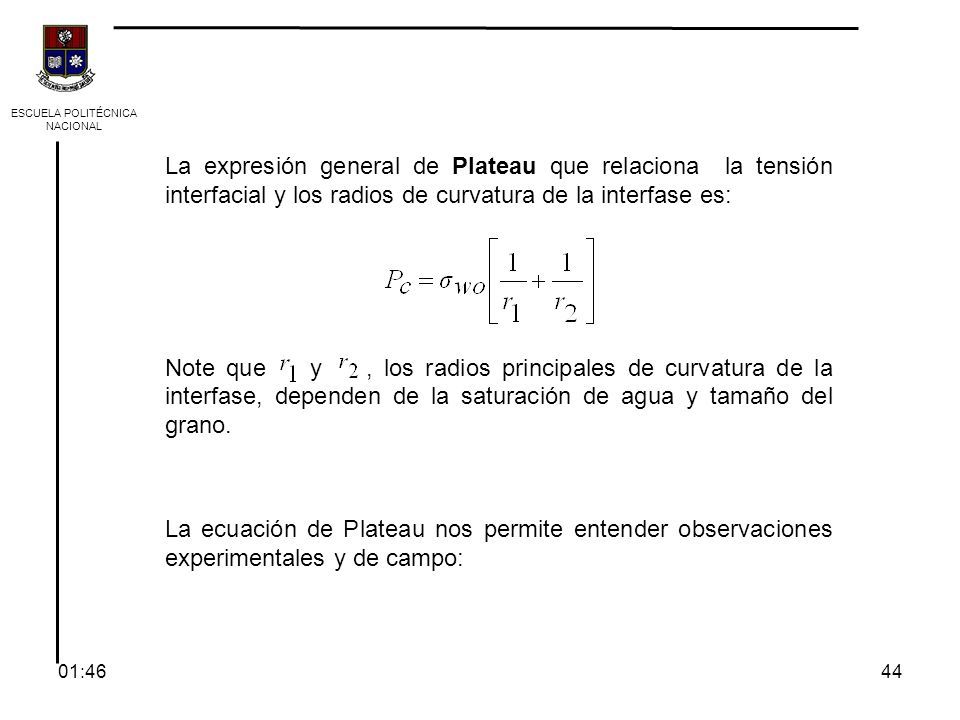

44 La expresión general de Plateau que relaciona la tensión interfacial y los radios de curvatura de la interfase es: Note que y, los radios principales de curvatura de la interfase, dependen de la saturación de agua y tamaño del grano. La ecuación de Plateau nos permite entender observaciones experimentales y de campo: ESCUELA POLITÉCNICA NACIONAL 4401:49

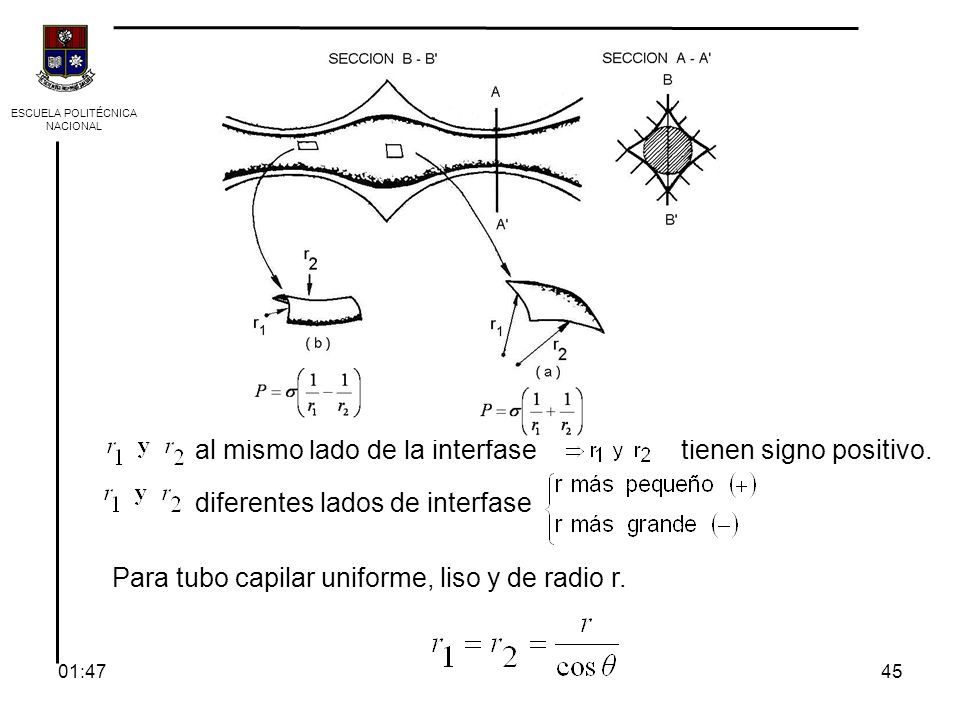

45 al mismo lado de la interfase tienen signo positivo. diferentes lados de interfase Para tubo capilar uniforme, liso y de radio r. ESCUELA POLITÉCNICA NACIONAL 4501:49

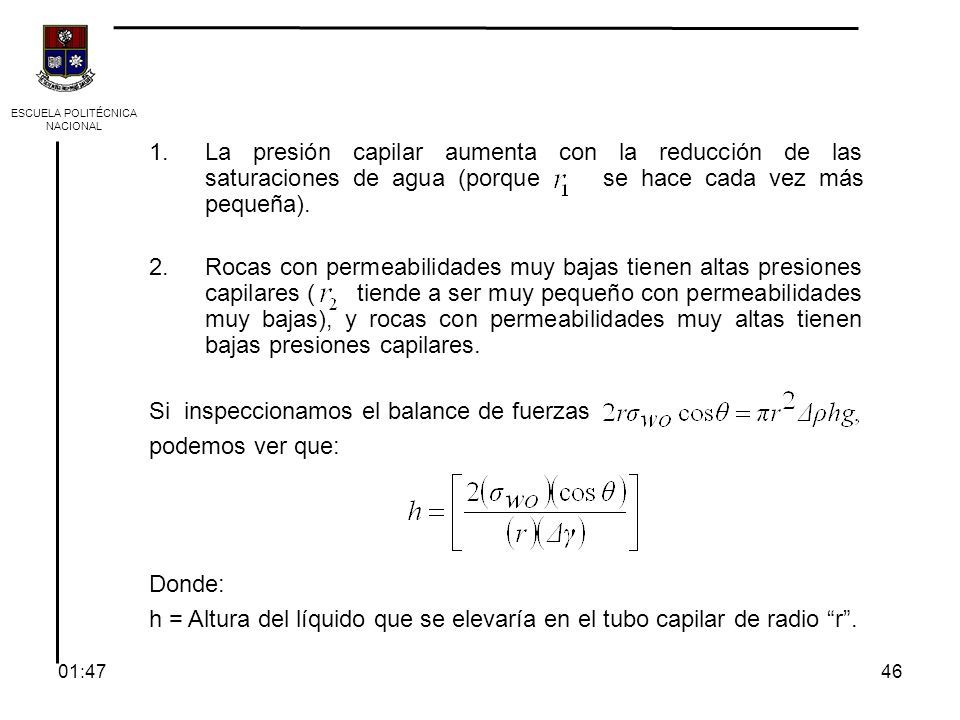

46 1.La presión capilar aumenta con la reducción de las saturaciones de agua (porque se hace cada vez más pequeña). 2.Rocas con permeabilidades muy bajas tienen altas presiones capilares ( tiende a ser muy pequeño con permeabilidades muy bajas), y rocas con permeabilidades muy altas tienen bajas presiones capilares. Si inspeccionamos el balance de fuerzas podemos ver que: Donde: h = Altura del líquido que se elevaría en el tubo capilar de radio “r”. ESCUELA POLITÉCNICA NACIONAL 4601:49

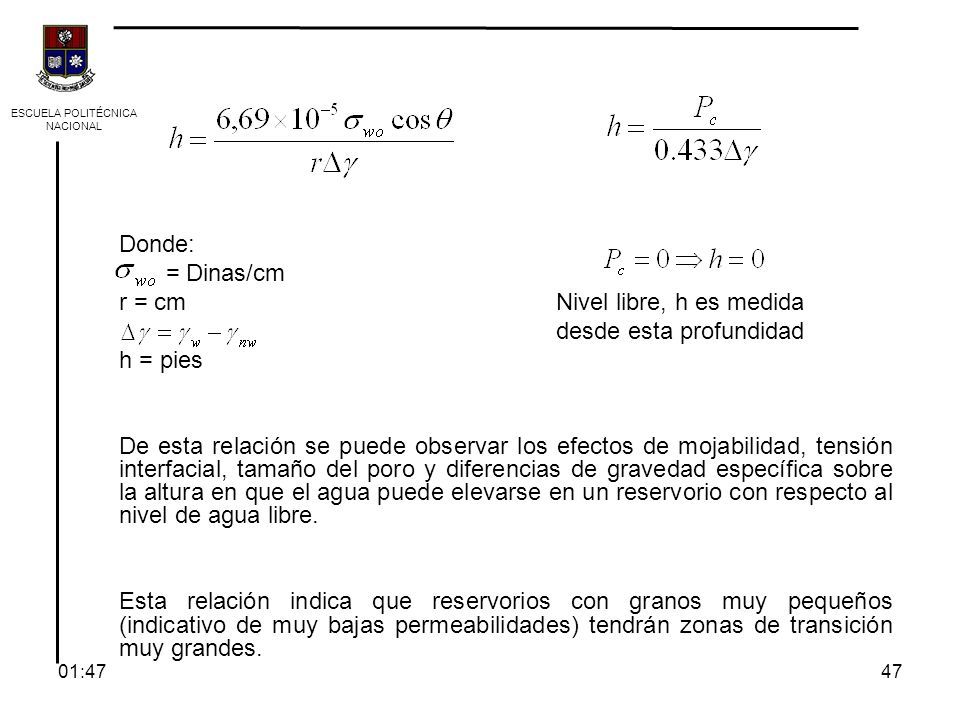

47 Donde: = Dinas/cm r = cm Nivel libre, h es medida desde esta profundidad h = pies De esta relación se puede observar los efectos de mojabilidad, tensión interfacial, tamaño del poro y diferencias de gravedad específica sobre la altura en que el agua puede elevarse en un reservorio con respecto al nivel de agua libre. Esta relación indica que reservorios con granos muy pequeños (indicativo de muy bajas permeabilidades) tendrán zonas de transición muy grandes. ESCUELA POLITÉCNICA NACIONAL 4701:49

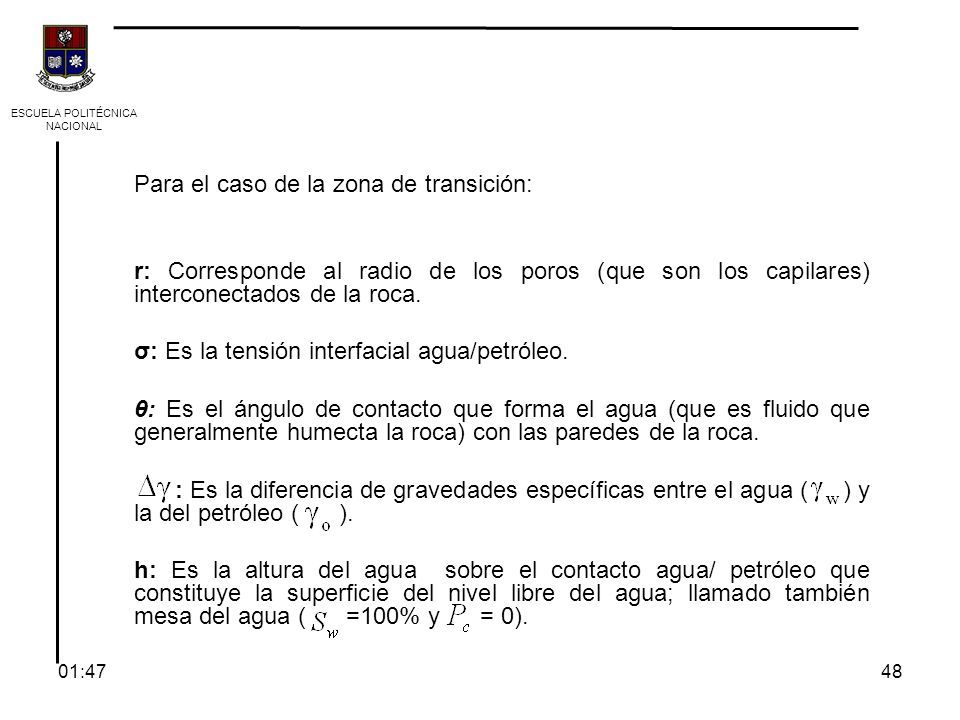

48 Para el caso de la zona de transición: r: Corresponde al radio de los poros (que son los capilares) interconectados de la roca. σ: Es la tensión interfacial agua/petróleo. θ: Es el ángulo de contacto que forma el agua (que es fluido que generalmente humecta la roca) con las paredes de la roca. : Es la diferencia de gravedades específicas entre el agua ( ) y la del petróleo ( ). h: Es la altura del agua sobre el contacto agua/ petróleo que constituye la superficie del nivel libre del agua; llamado también mesa del agua ( =100% y = 0). ESCUELA POLITÉCNICA NACIONAL 4801:49

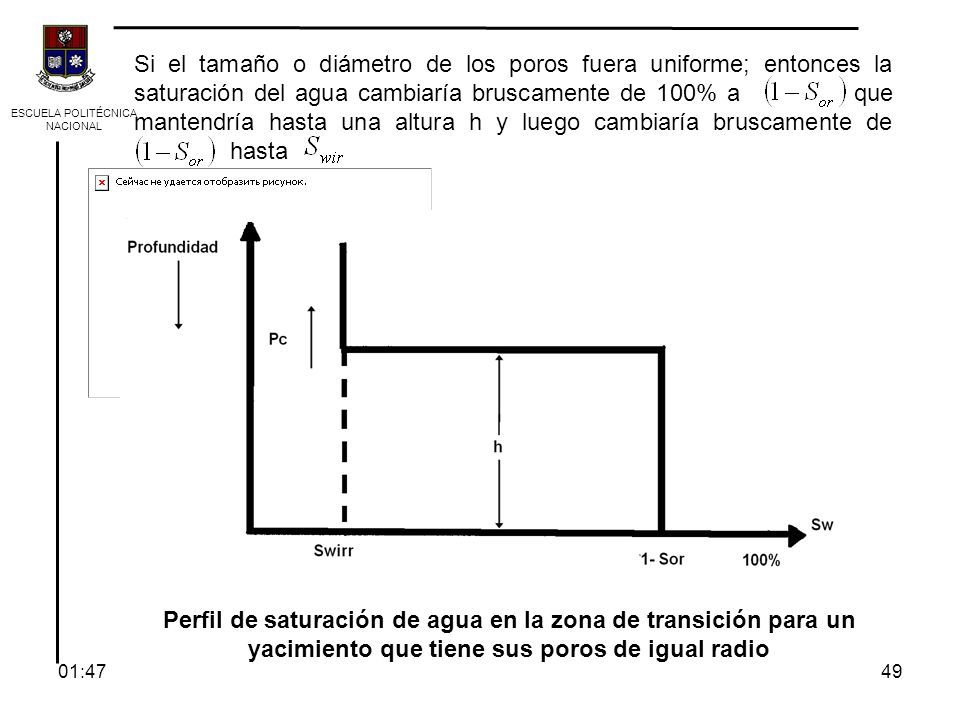

49 Si el tamaño o diámetro de los poros fuera uniforme; entonces la saturación del agua cambiaría bruscamente de 100% a que mantendría hasta una altura h y luego cambiaría bruscamente de hasta Perfil de saturación de agua en la zona de transición para un yacimiento que tiene sus poros de igual radio ESCUELA POLITÉCNICA NACIONAL 4901:49

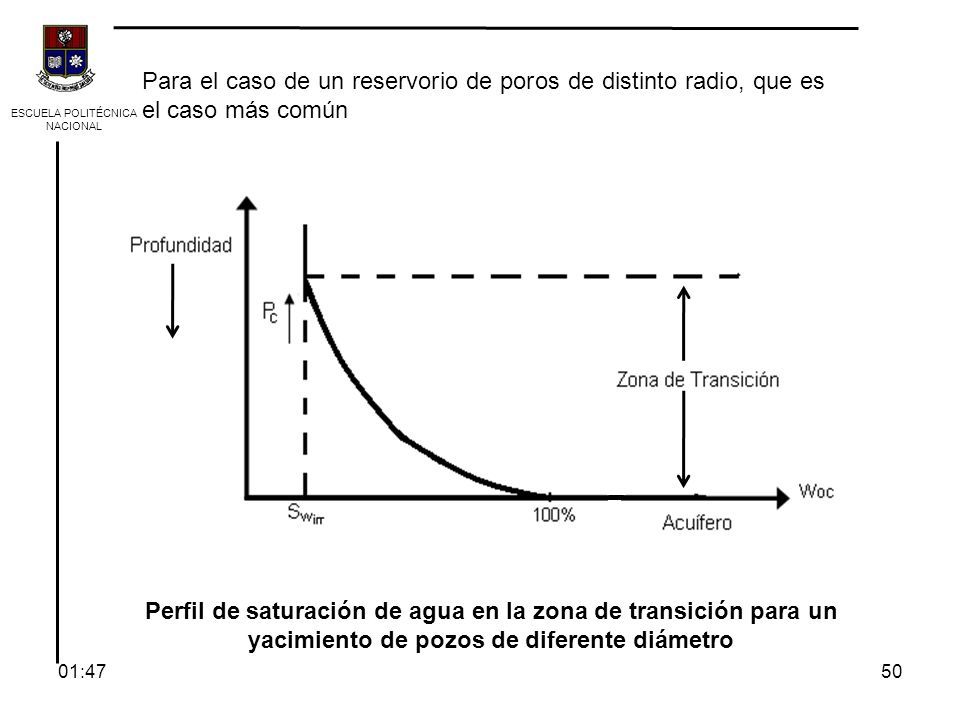

50 Para el caso de un reservorio de poros de distinto radio, que es el caso más común Perfil de saturación de agua en la zona de transición para un yacimiento de pozos de diferente diámetro ESCUELA POLITÉCNICA NACIONAL 5001:49

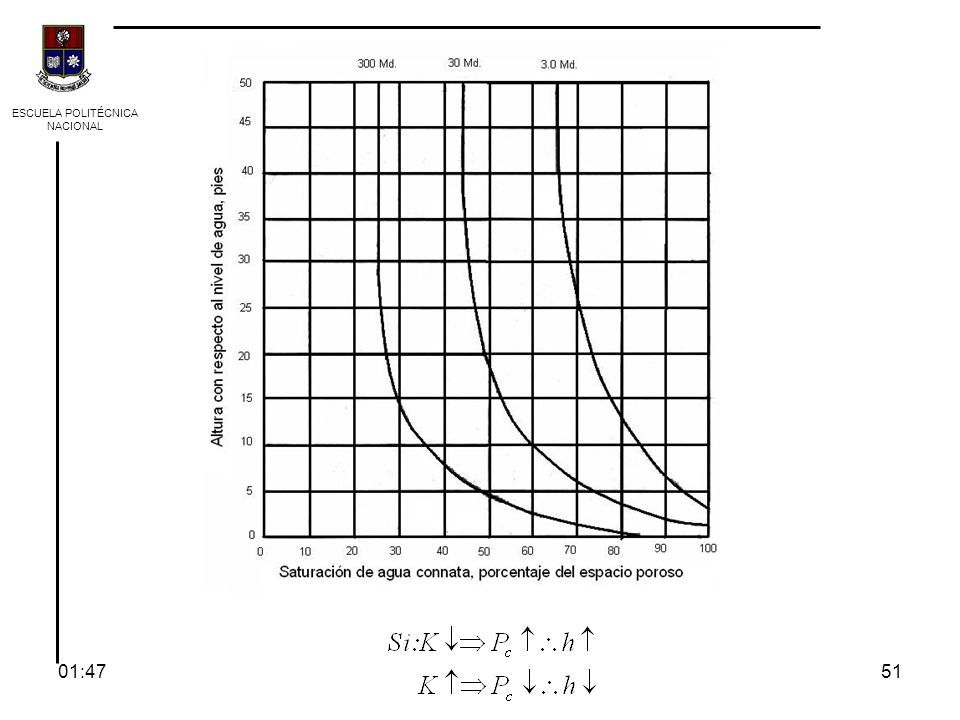

51 ESCUELA POLITÉCNICA NACIONAL 5101:49

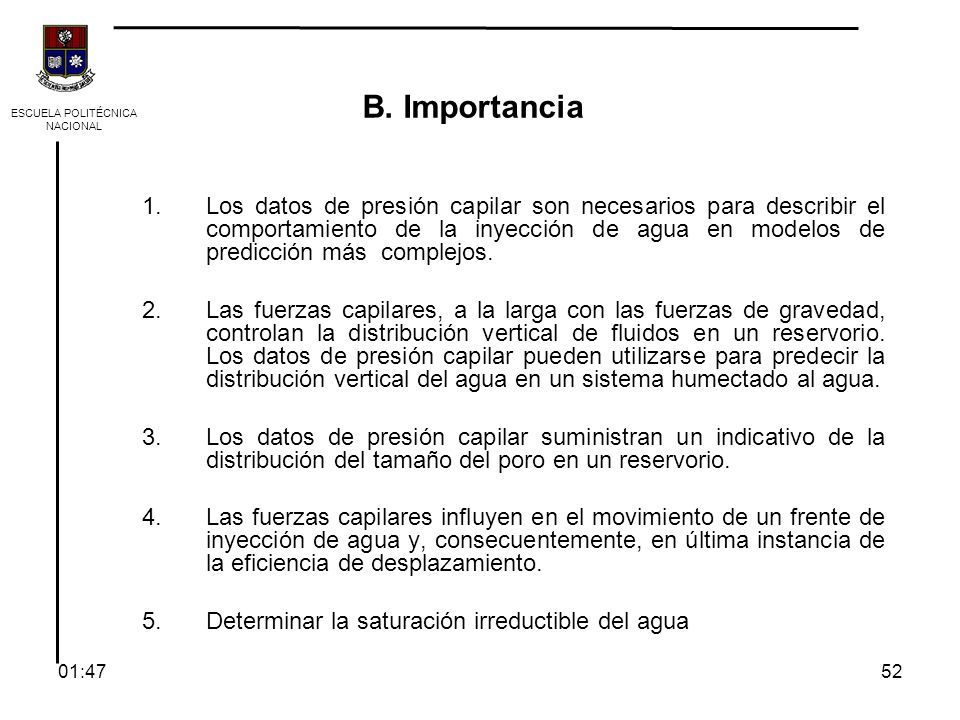

52 B. Importancia 1.Los datos de presión capilar son necesarios para describir el comportamiento de la inyección de agua en modelos de predicción más complejos. 2.Las fuerzas capilares, a la larga con las fuerzas de gravedad, controlan la distribución vertical de fluidos en un reservorio. Los datos de presión capilar pueden utilizarse para predecir la distribución vertical del agua en un sistema humectado al agua. 3.Los datos de presión capilar suministran un indicativo de la distribución del tamaño del poro en un reservorio. 4.Las fuerzas capilares influyen en el movimiento de un frente de inyección de agua y, consecuentemente, en última instancia de la eficiencia de desplazamiento. 5.Determinar la saturación irreductible del agua ESCUELA POLITÉCNICA NACIONAL 5201:49

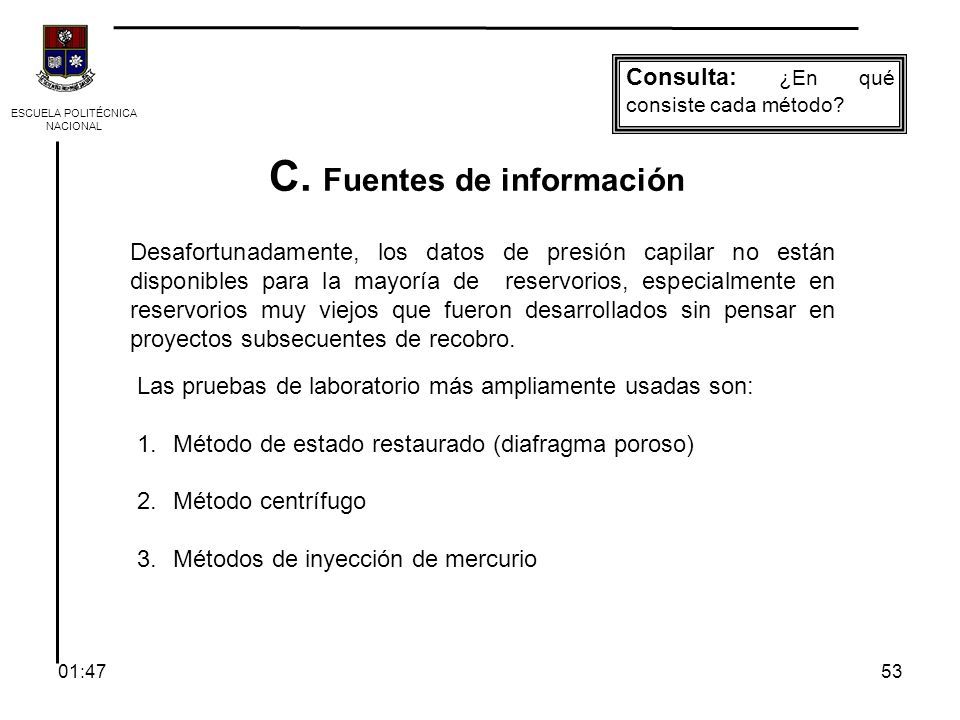

53 C. Fuentes de información Desafortunadamente, los datos de presión capilar no están disponibles para la mayoría de reservorios, especialmente en reservorios muy viejos que fueron desarrollados sin pensar en proyectos subsecuentes de recobro. Las pruebas de laboratorio más ampliamente usadas son: 1.Método de estado restaurado (diafragma poroso) 2.Método centrífugo 3.Métodos de inyección de mercurio Consulta: ¿En qué consiste cada método? ESCUELA POLITÉCNICA NACIONAL 5301:49

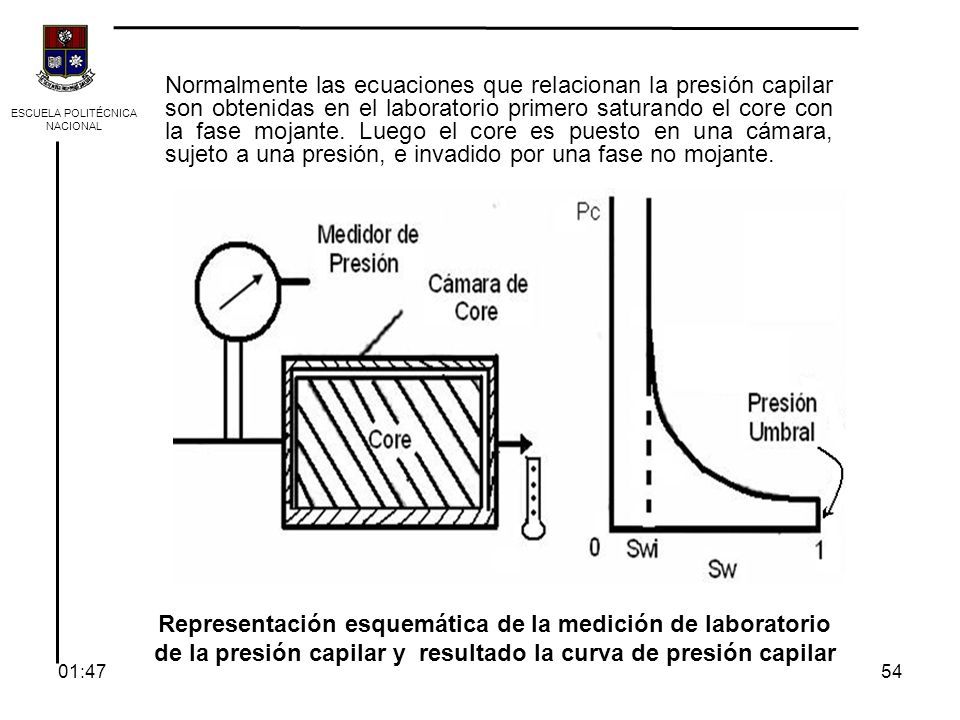

54 Normalmente las ecuaciones que relacionan la presión capilar son obtenidas en el laboratorio primero saturando el core con la fase mojante. Luego el core es puesto en una cámara, sujeto a una presión, e invadido por una fase no mojante. Representación esquemática de la medición de laboratorio de la presión capilar y resultado la curva de presión capilar ESCUELA POLITÉCNICA NACIONAL 5401:49

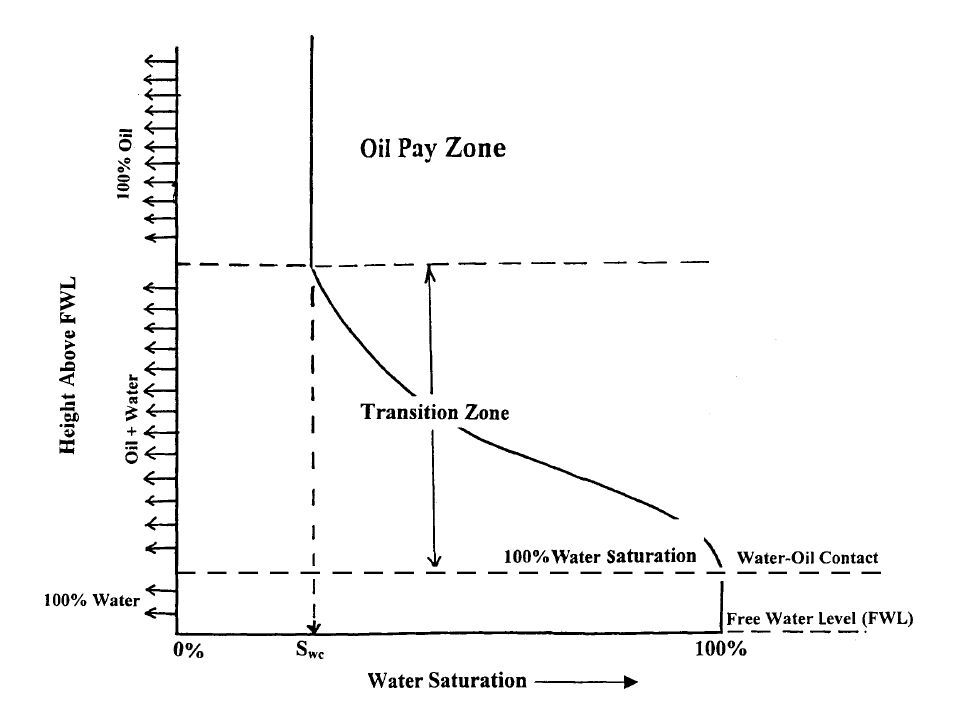

55 55

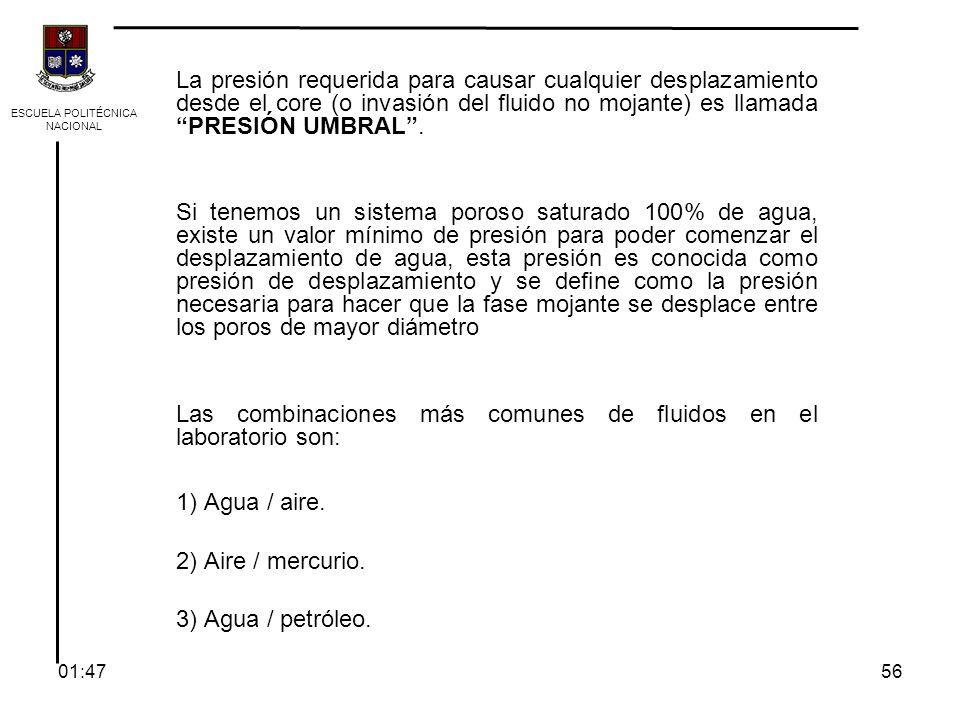

56 La presión requerida para causar cualquier desplazamiento desde el core (o invasión del fluido no mojante) es llamada “PRESIÓN UMBRAL”. Si tenemos un sistema poroso saturado 100% de agua, existe un valor mínimo de presión para poder comenzar el desplazamiento de agua, esta presión es conocida como presión de desplazamiento y se define como la presión necesaria para hacer que la fase mojante se desplace entre los poros de mayor diámetro Las combinaciones más comunes de fluidos en el laboratorio son: 1) Agua / aire. 2) Aire / mercurio. 3) Agua / petróleo. ESCUELA POLITÉCNICA NACIONAL 5601:49

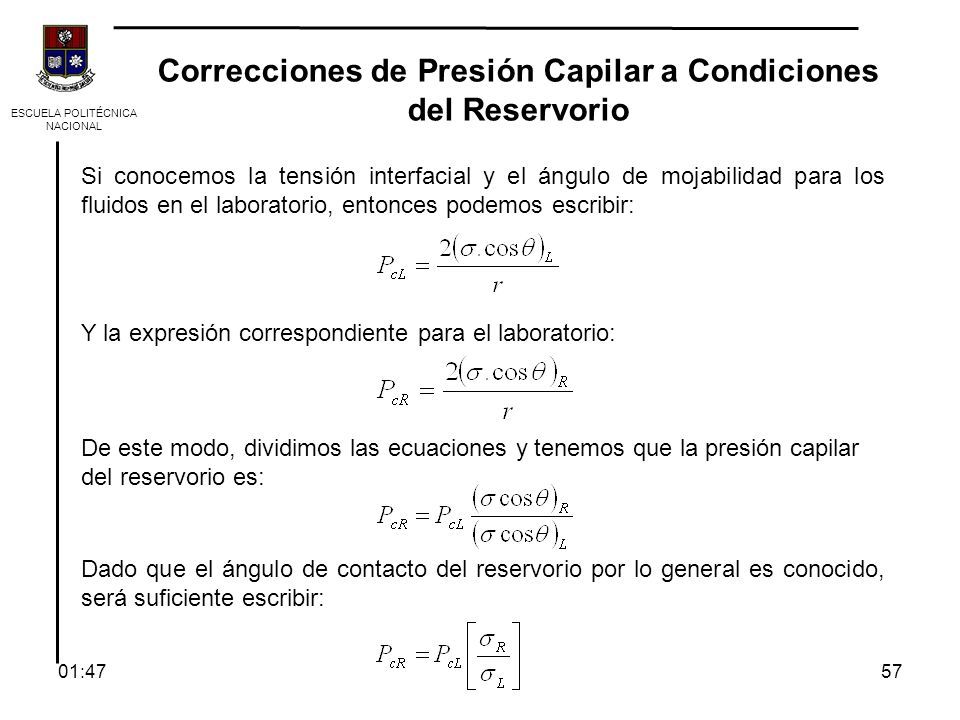

57 Correcciones de Presión Capilar a Condiciones del Reservorio Si conocemos la tensión interfacial y el ángulo de mojabilidad para los fluidos en el laboratorio, entonces podemos escribir: Y la expresión correspondiente para el laboratorio: De este modo, dividimos las ecuaciones y tenemos que la presión capilar del reservorio es: Dado que el ángulo de contacto del reservorio por lo general es conocido, será suficiente escribir: ESCUELA POLITÉCNICA NACIONAL 5701:49

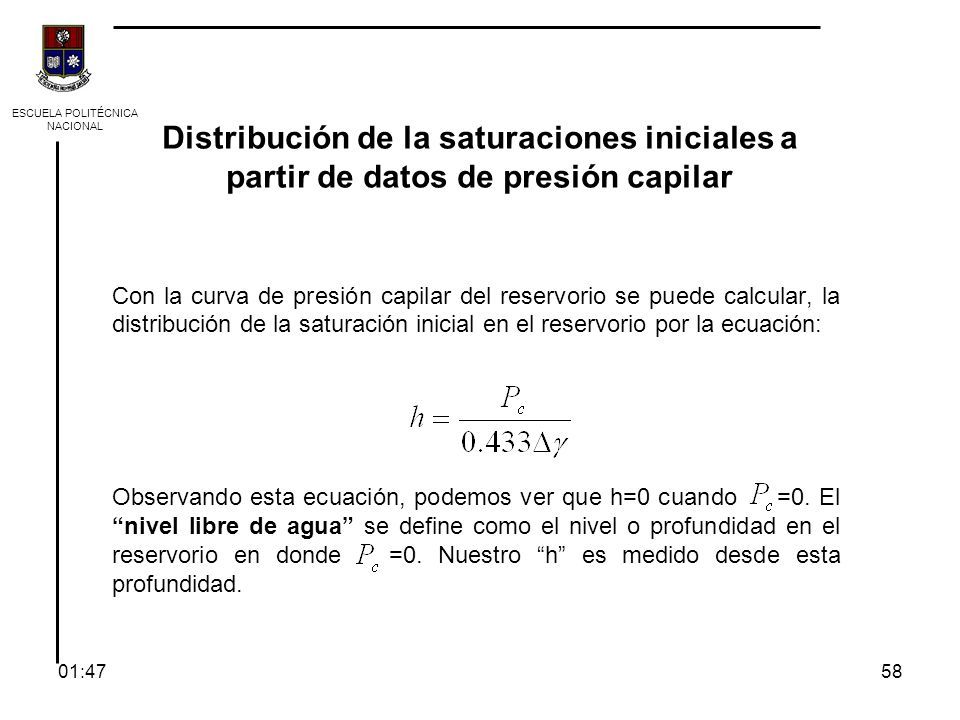

58 Distribución de la saturaciones iniciales a partir de datos de presión capilar Con la curva de presión capilar del reservorio se puede calcular, la distribución de la saturación inicial en el reservorio por la ecuación: Observando esta ecuación, podemos ver que h=0 cuando =0. El “nivel libre de agua” se define como el nivel o profundidad en el reservorio en donde =0. Nuestro “h” es medido desde esta profundidad. ESCUELA POLITÉCNICA NACIONAL 5801:49

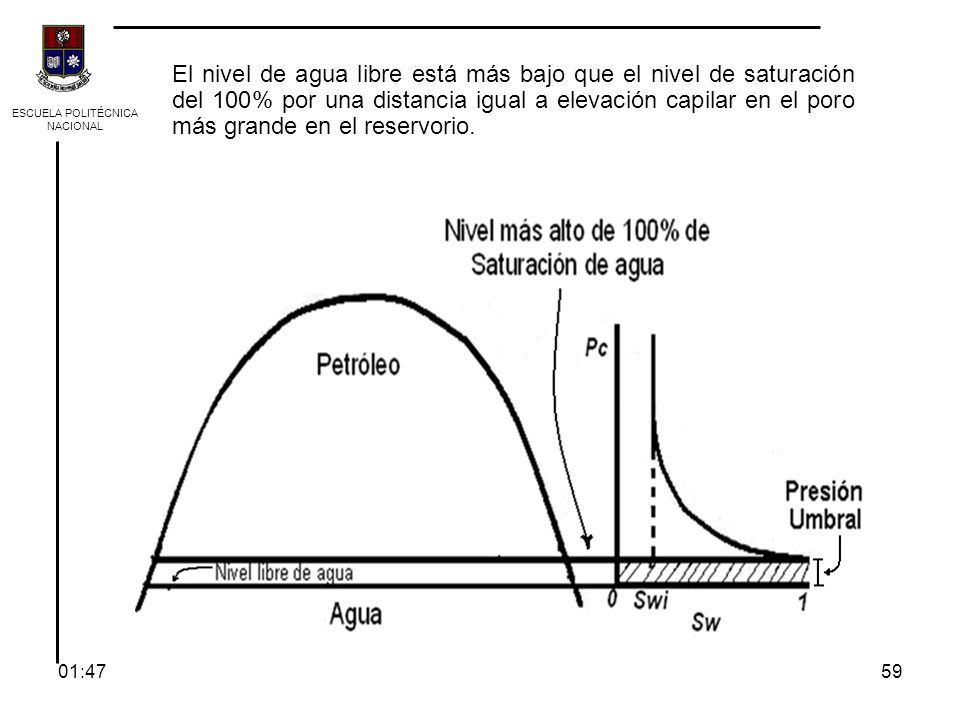

59 ESCUELA POLITÉCNICA NACIONAL El nivel de agua libre está más bajo que el nivel de saturación del 100% por una distancia igual a elevación capilar en el poro más grande en el reservorio. 5901:49

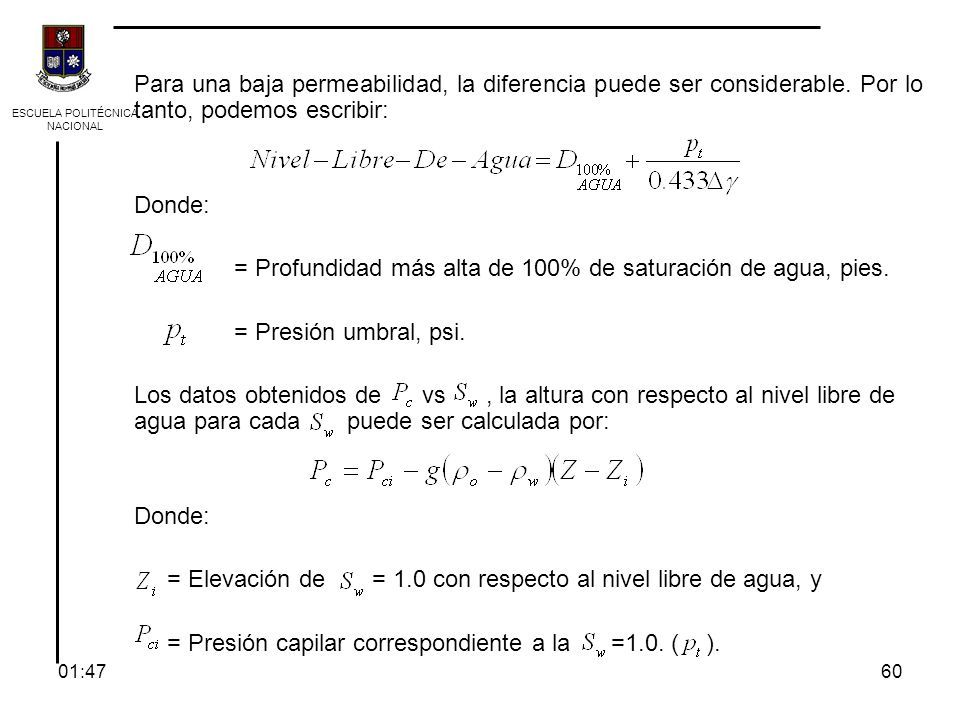

60 Para una baja permeabilidad, la diferencia puede ser considerable. Por lo tanto, podemos escribir: Donde: = Profundidad más alta de 100% de saturación de agua, pies. = Presión umbral, psi. Los datos obtenidos de vs, la altura con respecto al nivel libre de agua para cada puede ser calculada por: Donde: = Elevación de = 1.0 con respecto al nivel libre de agua, y = Presión capilar correspondiente a la =1.0. ( ). ESCUELA POLITÉCNICA NACIONAL 6001:49

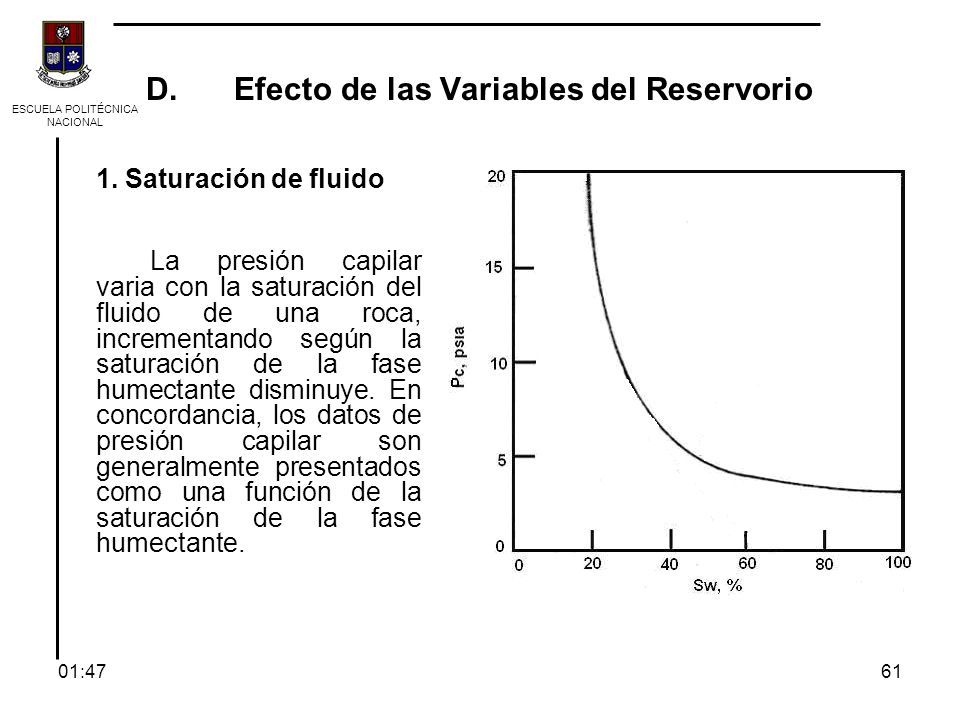

61 D.Efecto de las Variables del Reservorio 1. Saturación de fluido La presión capilar varia con la saturación del fluido de una roca, incrementando según la saturación de la fase humectante disminuye. En concordancia, los datos de presión capilar son generalmente presentados como una función de la saturación de la fase humectante. ESCUELA POLITÉCNICA NACIONAL 6101:49

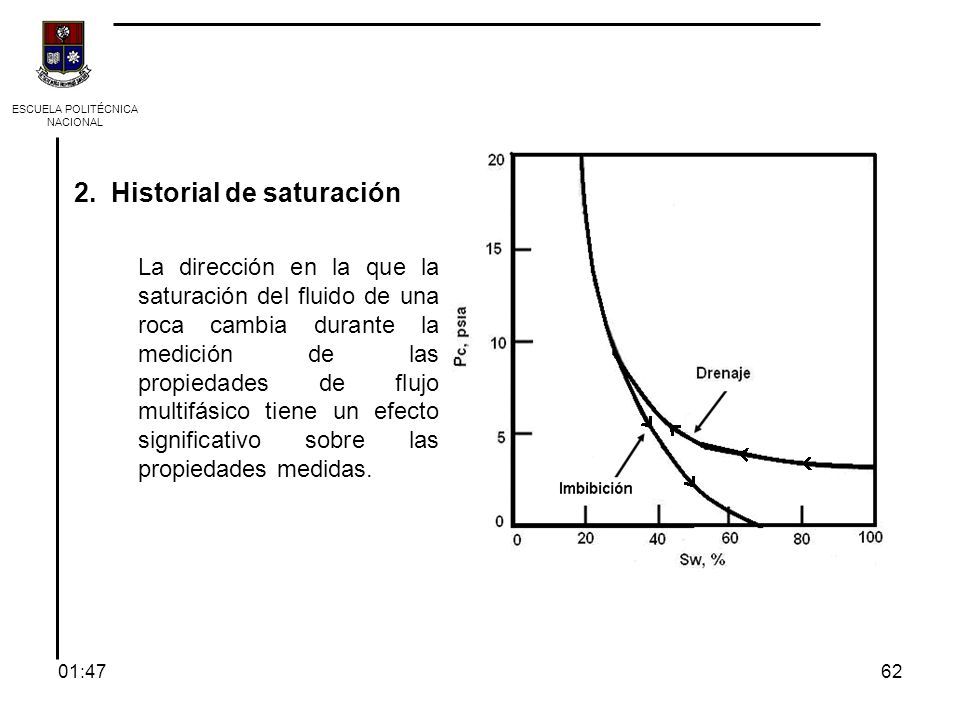

62 2. Historial de saturación La dirección en la que la saturación del fluido de una roca cambia durante la medición de las propiedades de flujo multifásico tiene un efecto significativo sobre las propiedades medidas. ESCUELA POLITÉCNICA NACIONAL 6201:49

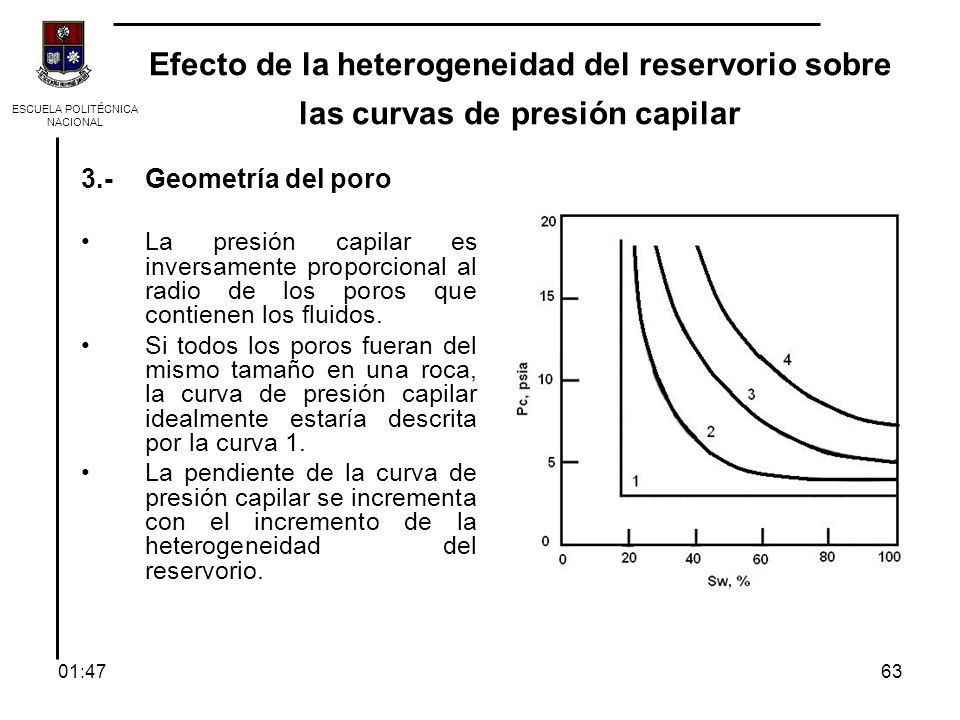

63 Efecto de la heterogeneidad del reservorio sobre las curvas de presión capilar ESCUELA POLITÉCNICA NACIONAL 3.-Geometría del poro La presión capilar es inversamente proporcional al radio de los poros que contienen los fluidos. Si todos los poros fueran del mismo tamaño en una roca, la curva de presión capilar idealmente estaría descrita por la curva 1. La pendiente de la curva de presión capilar se incrementa con el incremento de la heterogeneidad del reservorio. 6301:49

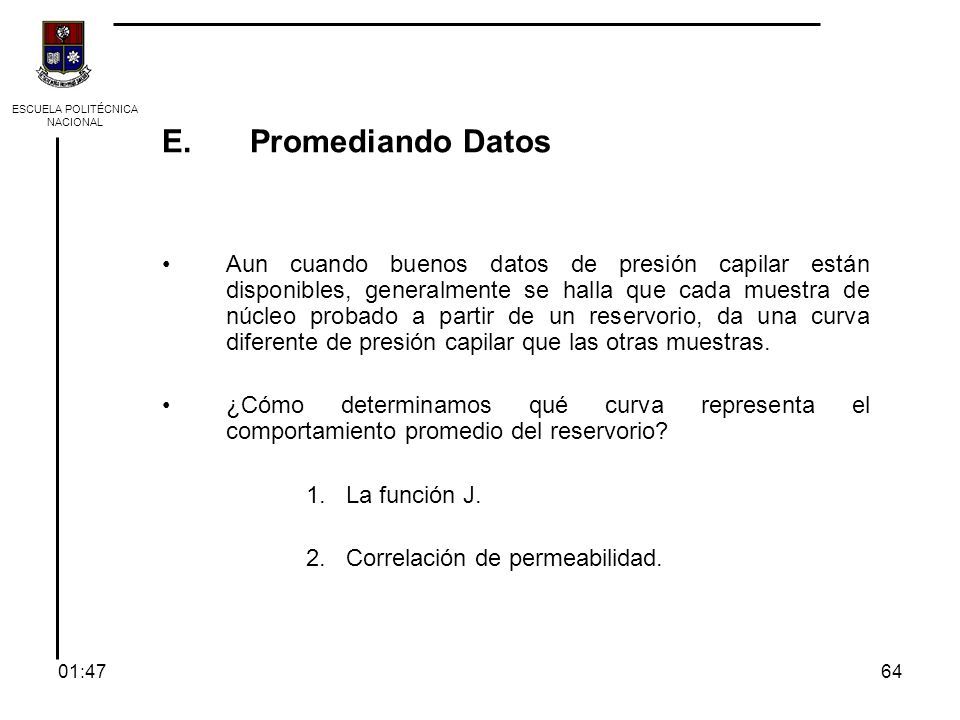

64 E.Promediando Datos Aun cuando buenos datos de presión capilar están disponibles, generalmente se halla que cada muestra de núcleo probado a partir de un reservorio, da una curva diferente de presión capilar que las otras muestras. ¿Cómo determinamos qué curva representa el comportamiento promedio del reservorio? 1.La función J. 2.Correlación de permeabilidad. ESCUELA POLITÉCNICA NACIONAL 6401:49

65 1.Función J Desarrollado en el intento de obtener una curva universal. Se basa en una relación estadística que existe entre k y. Asume medio poroso constituido por tubos capilares interconectados. J solo depende de la tortuosidad. ESCUELA POLITÉCNICA NACIONAL 6501:49

66 Función J La función J adimensional relaciona la presión capilar a la roca reservorio y las propiedades del fluido de acuerdo a la relación: J(S w ) [Adicional] P c [Dinas/cm 2 ].σ [dinas/cm] K [cm 2 ] Փ [Fracción] ESCUELA POLITÉCNICA NACIONAL 6601:49

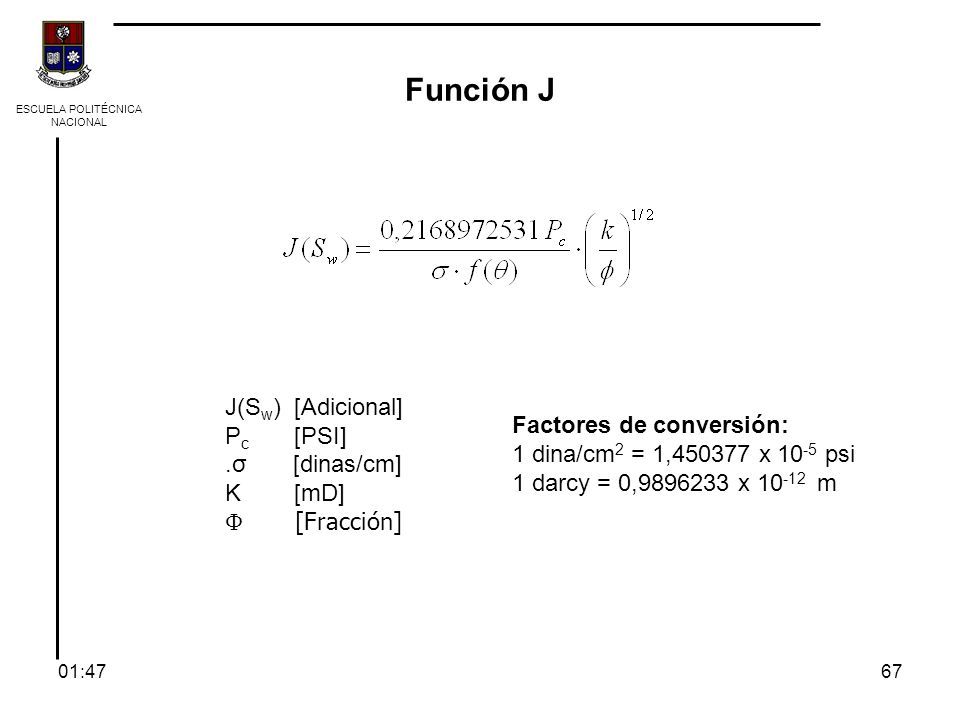

67 Función J J(S w ) [Adicional] P c [PSI].σ [dinas/cm] K [mD] Փ [Fracción] ESCUELA POLITÉCNICA NACIONAL 6701:49 Factores de conversión: 1 dina/cm 2 = 1,450377 x 10 -5 psi 1 darcy = 0,9896233 x 10 -12 m

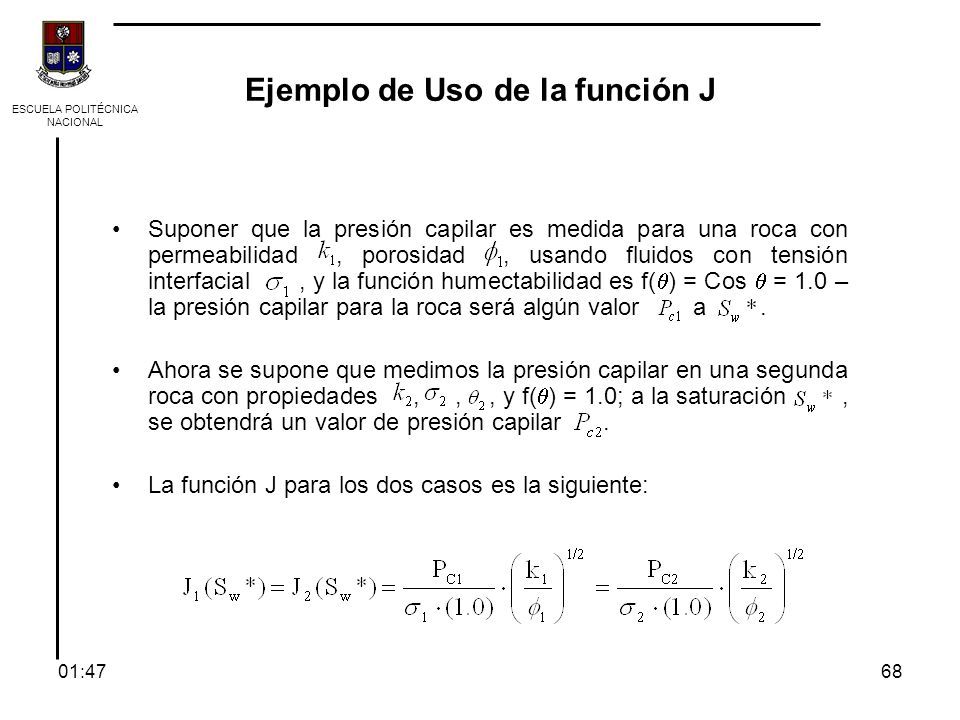

68 Ejemplo de Uso de la función J Suponer que la presión capilar es medida para una roca con permeabilidad, porosidad, usando fluidos con tensión interfacial, y la función humectabilidad es f(  ) = Cos  = 1.0 – la presión capilar para la roca será algún valor a. Ahora se supone que medimos la presión capilar en una segunda roca con propiedades,,, y f(  ) = 1.0; a la saturación, se obtendrá un valor de presión capilar. La función J para los dos casos es la siguiente: ESCUELA POLITÉCNICA NACIONAL 6801:49

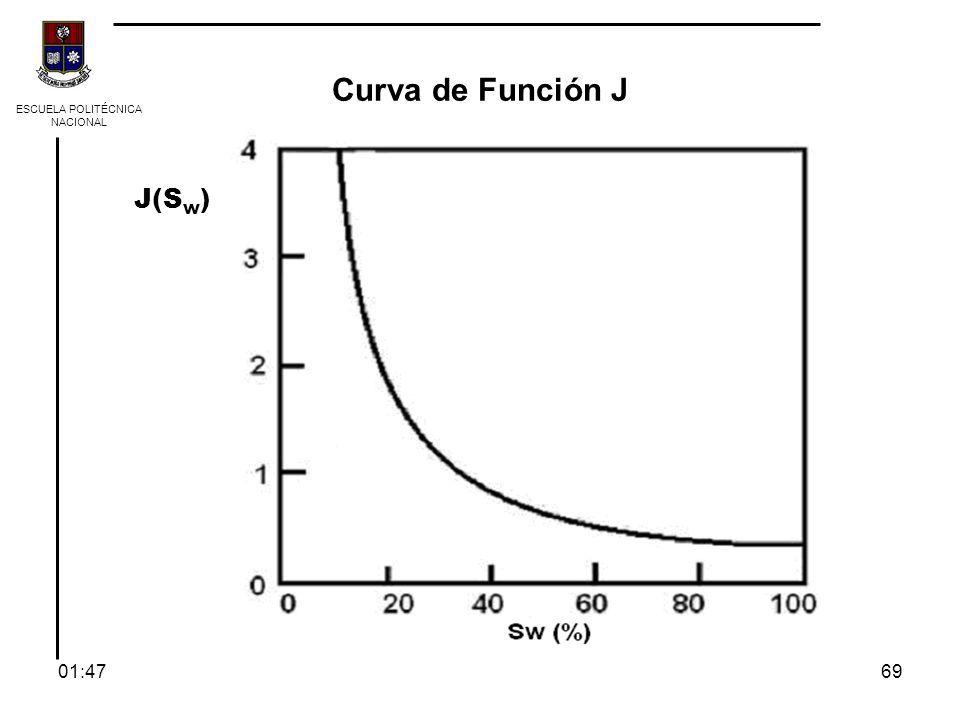

69 ESCUELA POLITÉCNICA NACIONAL 6901:49 J(S w ) Curva de Función J

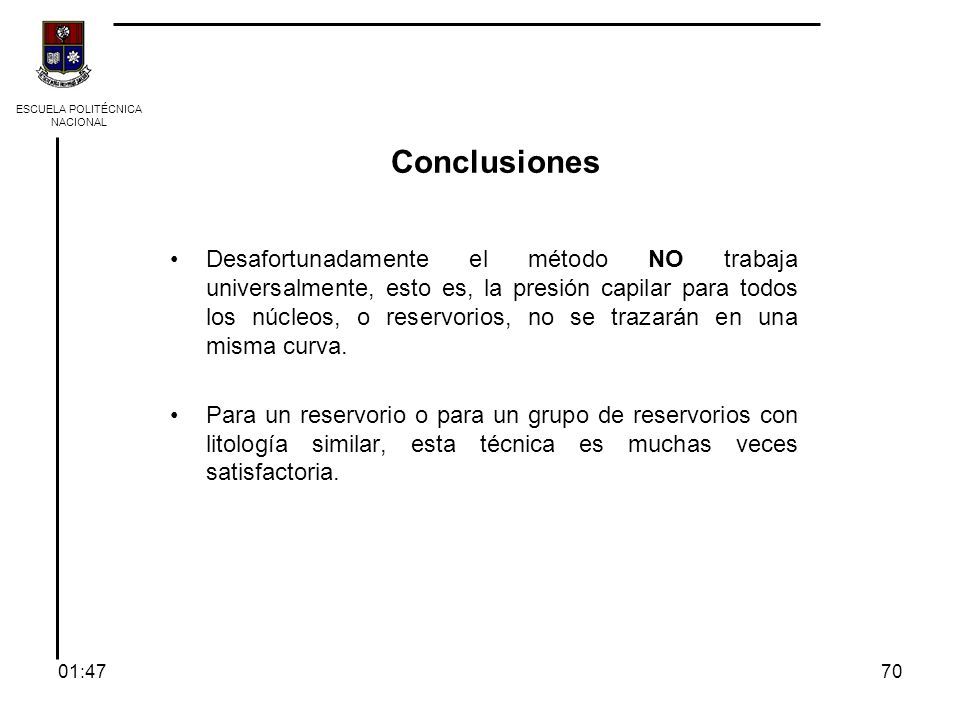

70 Conclusiones Desafortunadamente el método NO trabaja universalmente, esto es, la presión capilar para todos los núcleos, o reservorios, no se trazarán en una misma curva. Para un reservorio o para un grupo de reservorios con litología similar, esta técnica es muchas veces satisfactoria. ESCUELA POLITÉCNICA NACIONAL 7001:49

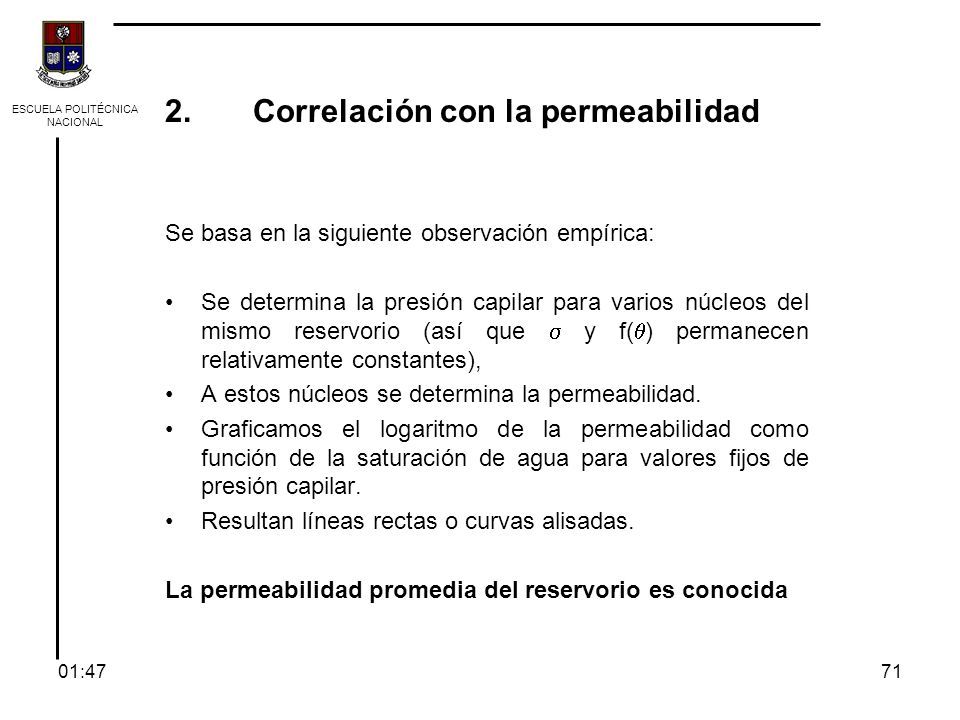

71 2.Correlación con la permeabilidad Se basa en la siguiente observación empírica: Se determina la presión capilar para varios núcleos del mismo reservorio (así que  y f(  ) permanecen relativamente constantes), A estos núcleos se determina la permeabilidad. Graficamos el logaritmo de la permeabilidad como función de la saturación de agua para valores fijos de presión capilar. Resultan líneas rectas o curvas alisadas. La permeabilidad promedia del reservorio es conocida ESCUELA POLITÉCNICA NACIONAL 7101:49

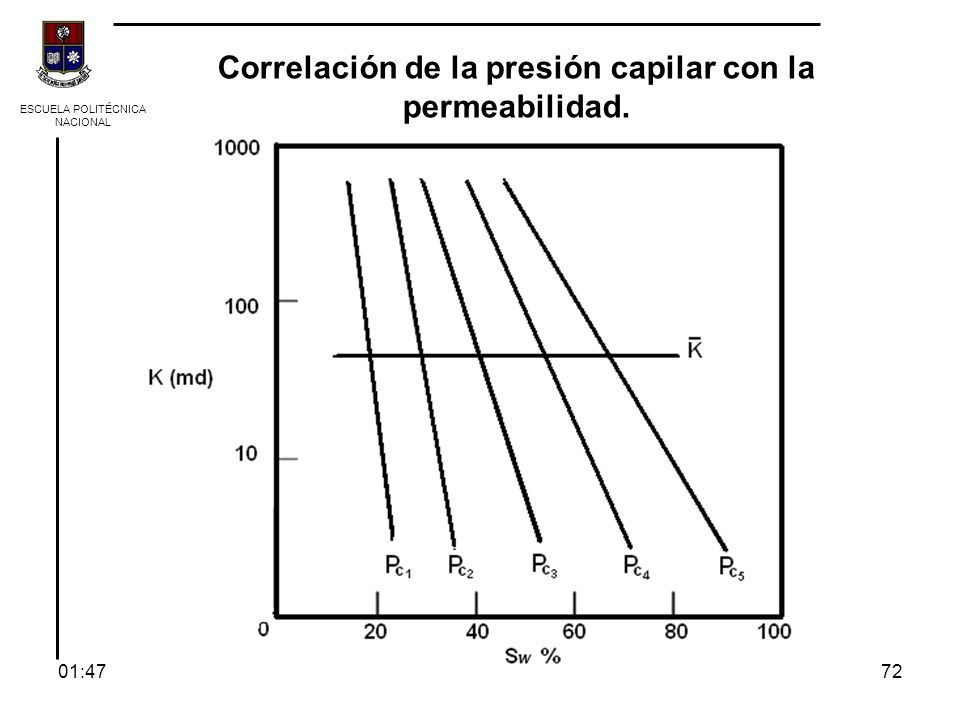

72 Correlación de la presión capilar con la permeabilidad. ESCUELA POLITÉCNICA NACIONAL 7201:49

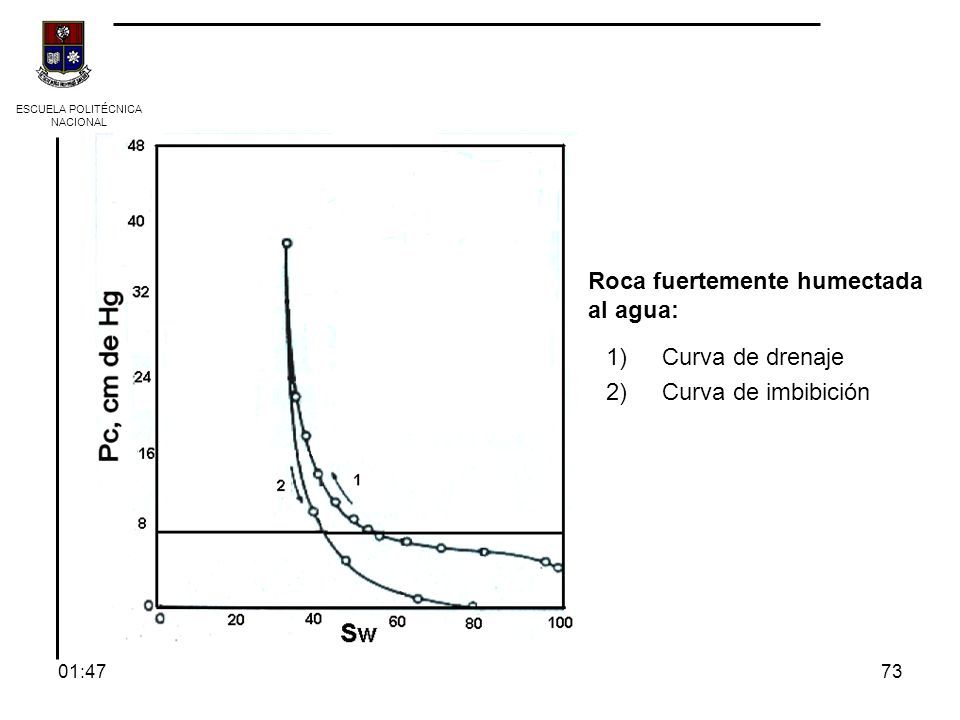

73 ESCUELA POLITÉCNICA NACIONAL 1)Curva de drenaje 2)Curva de imbibición Roca fuertemente humectada al agua: 7301:49

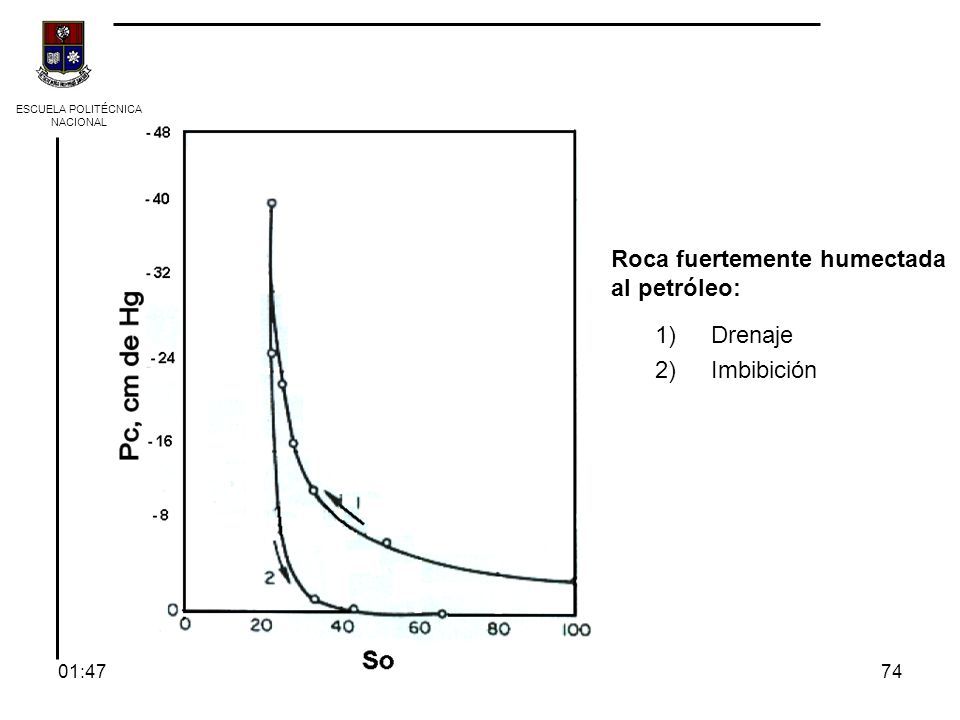

74 ESCUELA POLITÉCNICA NACIONAL Roca fuertemente humectada al petróleo: 1)Drenaje 2)Imbibición 7401:49

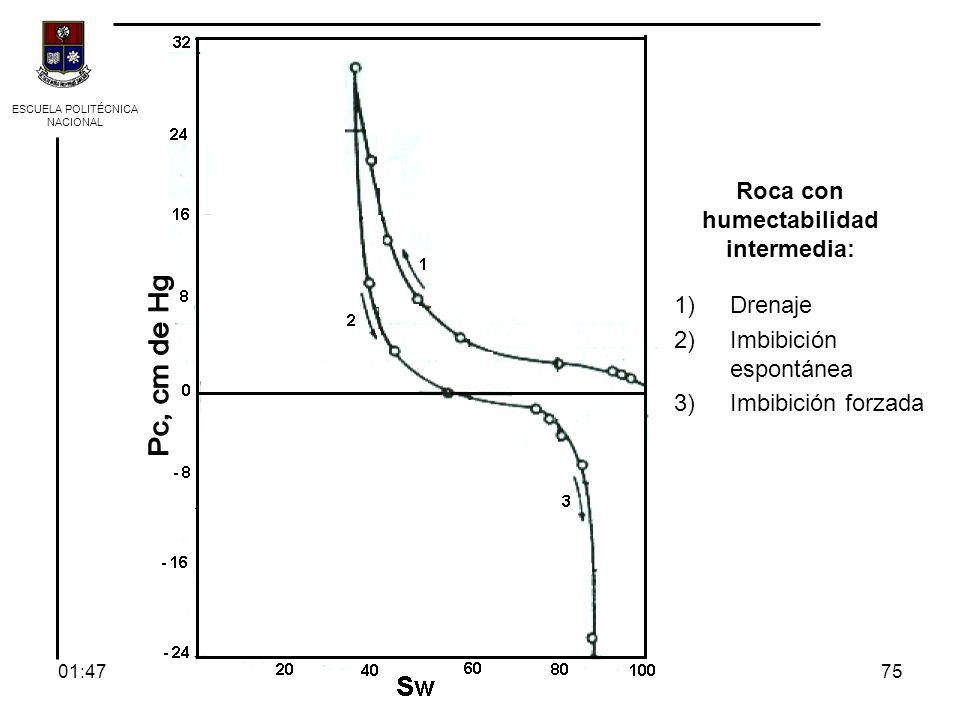

75 ESCUELA POLITÉCNICA NACIONAL Roca con humectabilidad intermedia: 1)Drenaje 2)Imbibición espontánea 3)Imbibición forzada 7501:49

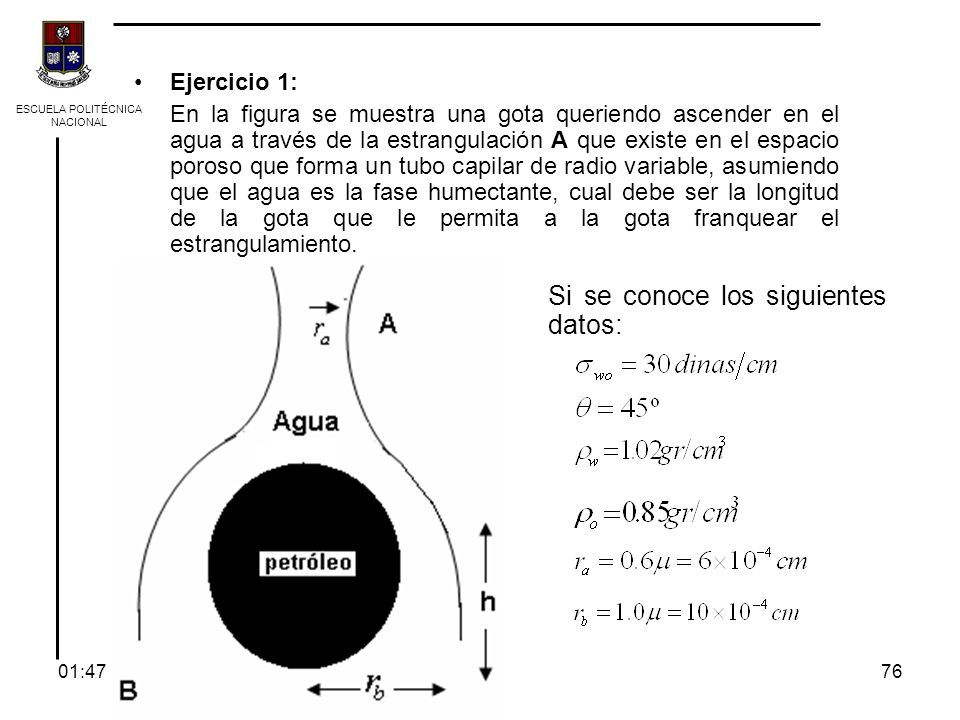

76 ESCUELA POLITÉCNICA NACIONAL Ejercicio 1: En la figura se muestra una gota queriendo ascender en el agua a través de la estrangulación A que existe en el espacio poroso que forma un tubo capilar de radio variable, asumiendo que el agua es la fase humectante, cual debe ser la longitud de la gota que le permita a la gota franquear el estrangulamiento. Si se conoce los siguientes datos: 7601:49

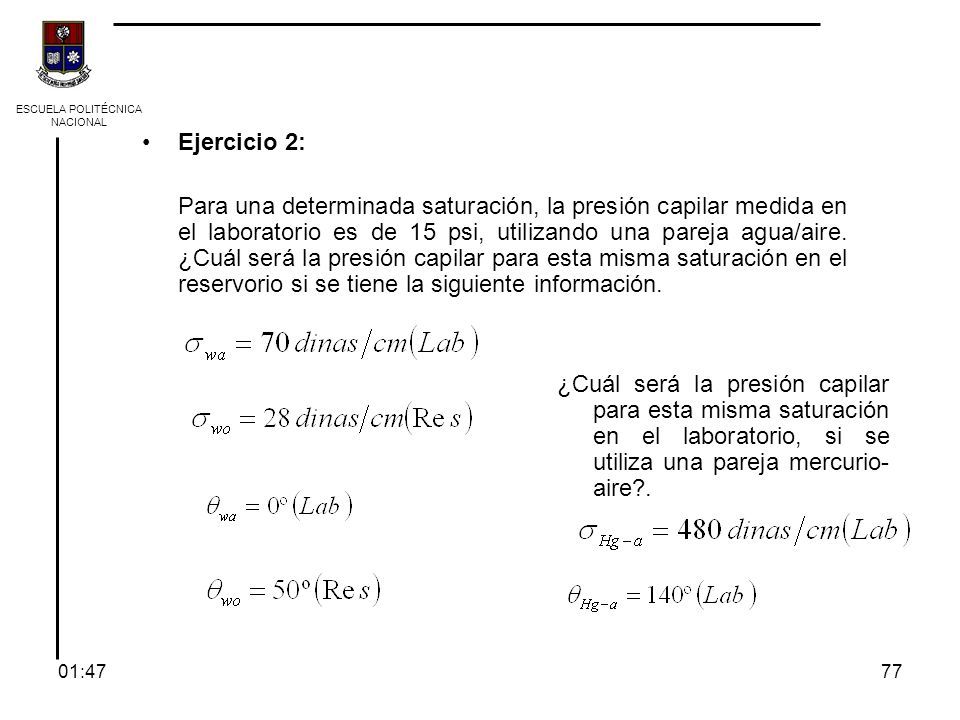

77 ESCUELA POLITÉCNICA NACIONAL Ejercicio 2: Para una determinada saturación, la presión capilar medida en el laboratorio es de 15 psi, utilizando una pareja agua/aire. ¿Cuál será la presión capilar para esta misma saturación en el reservorio si se tiene la siguiente información. ¿Cuál será la presión capilar para esta misma saturación en el laboratorio, si se utiliza una pareja mercurio- aire?. 7701:49

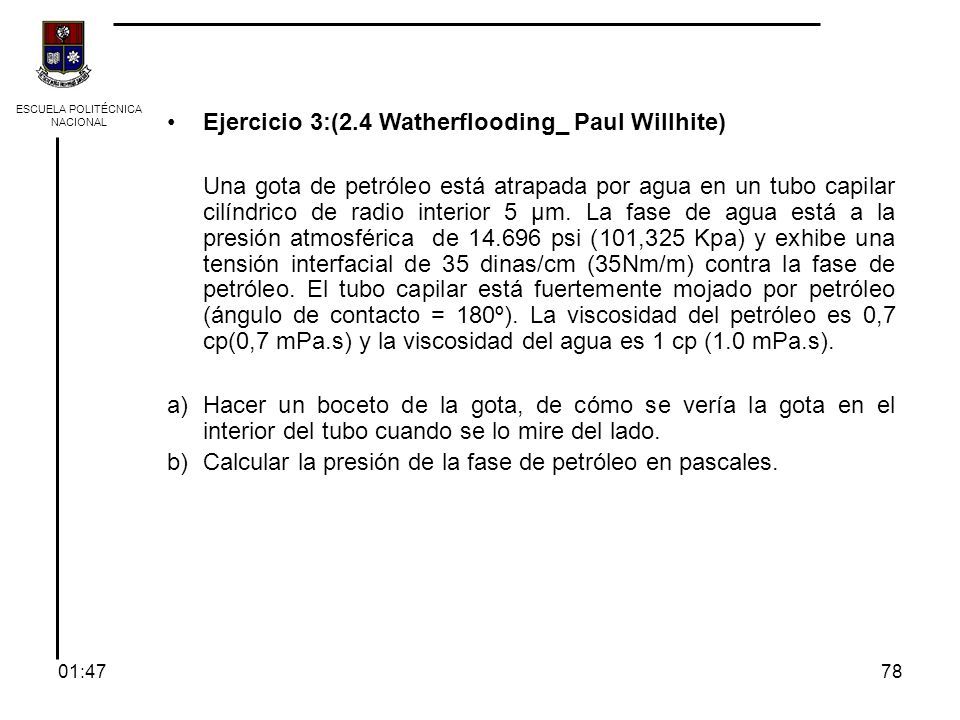

78 ESCUELA POLITÉCNICA NACIONAL Ejercicio 3:(2.4 Watherflooding_ Paul Willhite) Una gota de petróleo está atrapada por agua en un tubo capilar cilíndrico de radio interior 5 μm. La fase de agua está a la presión atmosférica de 14.696 psi (101,325 Kpa) y exhibe una tensión interfacial de 35 dinas/cm (35Nm/m) contra la fase de petróleo. El tubo capilar está fuertemente mojado por petróleo (ángulo de contacto = 180º). La viscosidad del petróleo es 0,7 cp(0,7 mPa.s) y la viscosidad del agua es 1 cp (1.0 mPa.s). a)Hacer un boceto de la gota, de cómo se vería la gota en el interior del tubo cuando se lo mire del lado. b)Calcular la presión de la fase de petróleo en pascales. 7801:49

79 ESCUELA POLITÉCNICA NACIONAL Ejercicio 4 7901:49 Un yacimiento de 200 pies de espesor, tiene una saturación irreductible de agua de 24%, porosidad 21,4% y permeabilidad de 246 md, posee un acuífero de 50 pies de espesor. Se conoce que el gradiente hidrostático de petróleo y agua son 0,28 y 0, 45 Psi/pies. Mediante pruebas de desplazamiento y utilizando una pareja agua/aire se obtuvieron los siguientes datos de presión capilar: S W (%)P C (psi) 244.0 253.0 292.0 431.0 520.75 300.63 730.5 800.48 1000.45 Se conoce además la siguiente información: Tensión interfacial agua-aire = 70 Dinas/cm Tensión interfacial agua-petróleo = 28 Dinas/cm Ángulo de contacto agua-aire = 0 Ángulo de contacto agua-petróleo = 50. RESPONDA: a) Elevación del nivel libre de agua b) Espesor de la zona de transición c) Suponga un yacimiento con características similares, cuya porosidad es 22% y permeabilidad es 700 md. ¿Cuál sería la columna de petróleo?

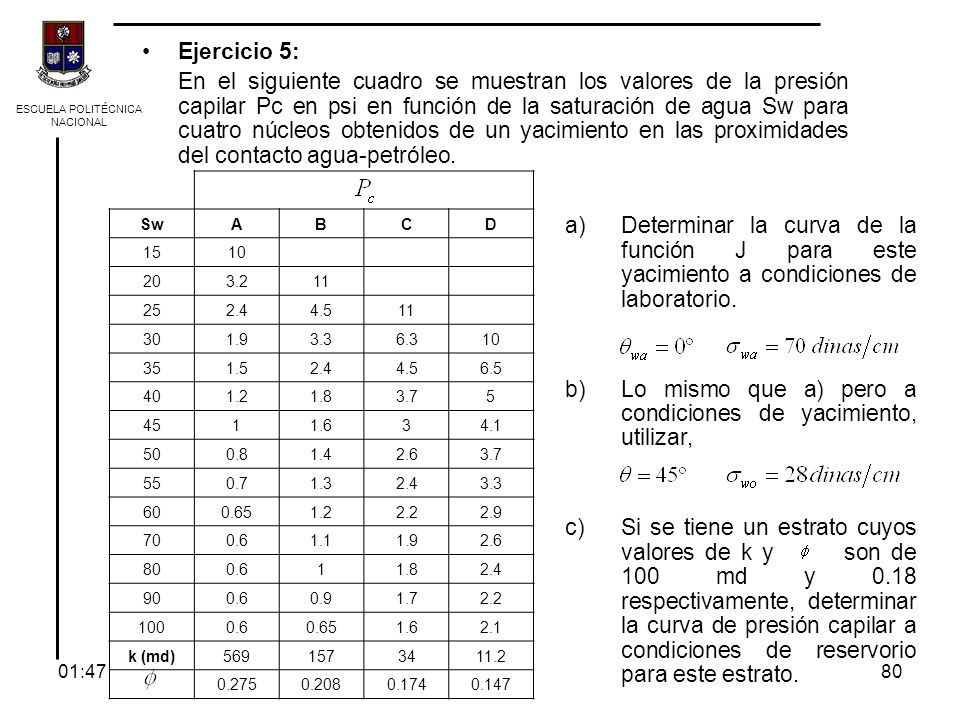

80 ESCUELA POLITÉCNICA NACIONAL Ejercicio 5: En el siguiente cuadro se muestran los valores de la presión capilar Pc en psi en función de la saturación de agua Sw para cuatro núcleos obtenidos de un yacimiento en las proximidades del contacto agua-petróleo. a)Determinar la curva de la función J para este yacimiento a condiciones de laboratorio. b)Lo mismo que a) pero a condiciones de yacimiento, utilizar, c)Si se tiene un estrato cuyos valores de k y son de 100 md y 0.18 respectivamente, determinar la curva de presión capilar a condiciones de reservorio para este estrato. SwABCD 1510 203.211 252.44.511 301.93.36.310 351.52.44.56.5 401.21.83.75 4511.634.1 500.81.42.63.7 550.71.32.43.3 600.651.22.22.9 700.61.11.92.6 800.611.82.4 900.60.91.72.2 1000.60.651.62.1 k (md)5691573411.2 0.2750.2080.1740.147 8001:49

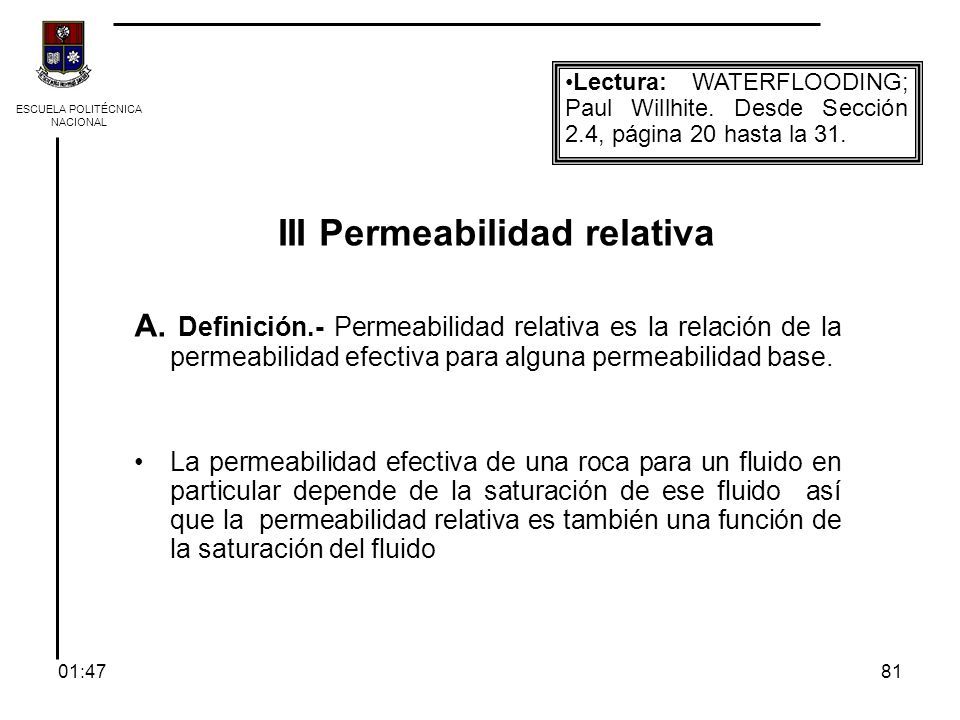

81 III Permeabilidad relativa A. Definición.- Permeabilidad relativa es la relación de la permeabilidad efectiva para alguna permeabilidad base. La permeabilidad efectiva de una roca para un fluido en particular depende de la saturación de ese fluido así que la permeabilidad relativa es también una función de la saturación del fluido ESCUELA POLITÉCNICA NACIONAL Lectura: WATERFLOODING; Paul Willhite. Desde Sección 2.4, página 20 hasta la 31. 8101:49

82 La permeabilidad base que se usa para definir la permeabilidad relativa es la permeabilidad absoluta También es útil usar como permeabilidad base, la permeabilidad al petróleo a la saturación irreductible del agua: ESCUELA POLITÉCNICA NACIONAL Lectura: Movimiento de fluidos en reservorios con hidrocarburos. Marcelo Crotti (Análisis Crítico). 8201:49

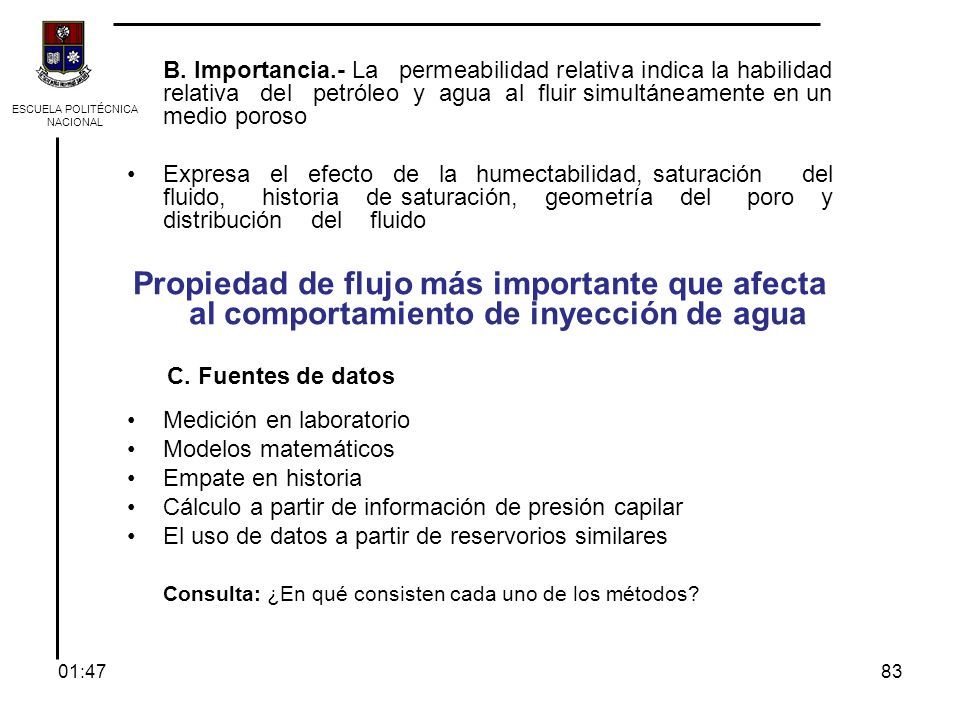

83 B. Importancia.- La permeabilidad relativa indica la habilidad relativa del petróleo y agua al fluir simultáneamente en un medio poroso Expresa el efecto de la humectabilidad, saturación del fluido, historia de saturación, geometría del poro y distribución del fluido Propiedad de flujo más importante que afecta al comportamiento de inyección de agua C. Fuentes de datos Medición en laboratorio Modelos matemáticos Empate en historia Cálculo a partir de información de presión capilar El uso de datos a partir de reservorios similares Consulta: ¿En qué consisten cada uno de los métodos? ESCUELA POLITÉCNICA NACIONAL 8301:49

84 Efecto de las variables del reservorio sobre las curvas de permeabilidades relativas. –Propiedades de la roca. –Historia de saturación. –Humectabilidad. –Tensión Interfacial. –Relación de viscosidades. ESCUELA POLITÉCNICA NACIONAL 8401:49

85 1. Propiedades de las Rocas Tipo de roca, Estructura porosa (incluyendo la rugosidad), y Mineralogía Estas propiedades controlan la geometría del poro y afectan a las curvas de permeabilidad relativa. ESCUELA POLITECNICA NACIONAL 8501:49 Son diferentes en cada reservorio y varían incluso dentro del mismo reservorio.

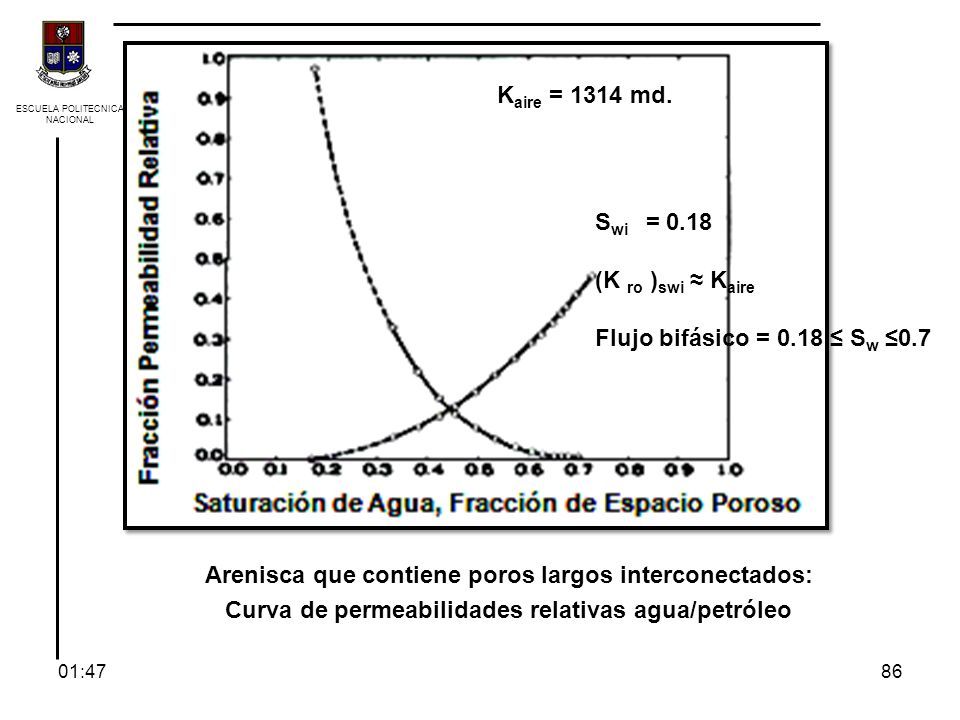

86 Arenisca que contiene poros largos interconectados: Curva de permeabilidades relativas agua/petróleo ESCUELA POLITECNICA NACIONAL 8601:49 K aire = 1314 md. S wi = 0.18 (K ro ) swi ≈ K aire Flujo bifásico = 0.18 ≤ S w ≤0.7

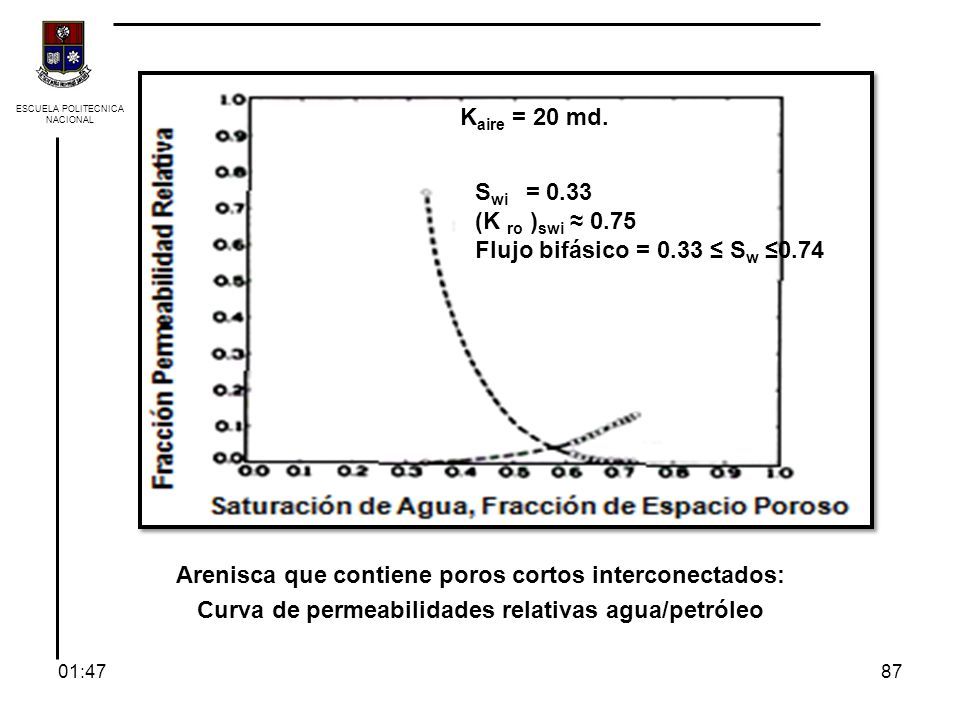

87 Arenisca que contiene poros cortos interconectados: Curva de permeabilidades relativas agua/petróleo ESCUELA POLITECNICA NACIONAL 8701:49 K aire = 20 md. S wi = 0.33 (K ro ) swi ≈ 0.75 Flujo bifásico = 0.33 ≤ S w ≤0.74

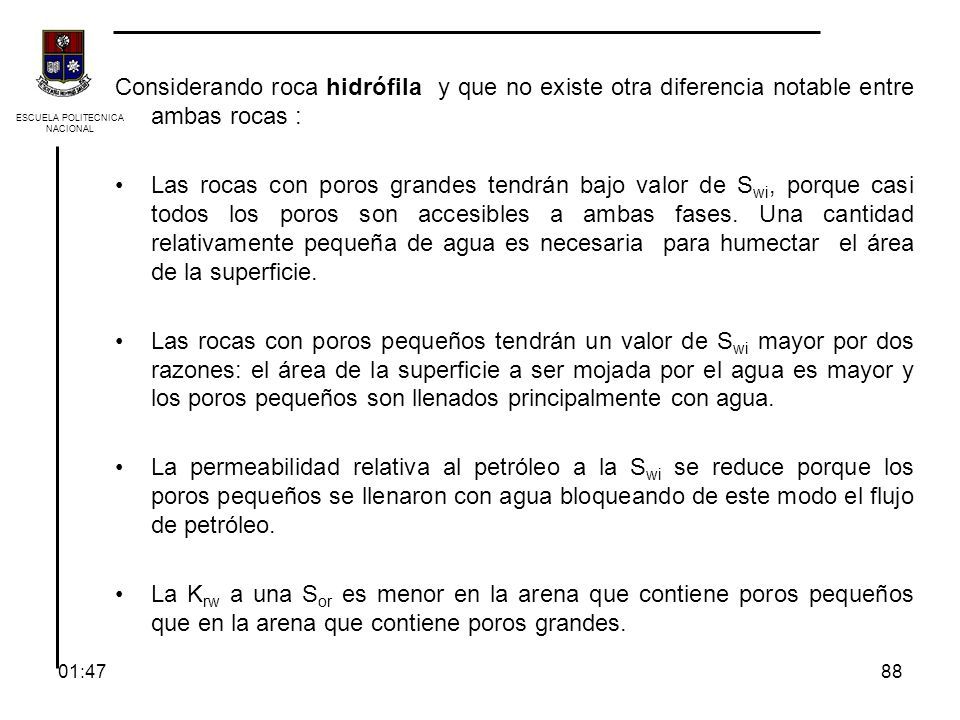

88 Considerando roca hidrófila y que no existe otra diferencia notable entre ambas rocas : Las rocas con poros grandes tendrán bajo valor de S wi, porque casi todos los poros son accesibles a ambas fases. Una cantidad relativamente pequeña de agua es necesaria para humectar el área de la superficie. Las rocas con poros pequeños tendrán un valor de S wi mayor por dos razones: el área de la superficie a ser mojada por el agua es mayor y los poros pequeños son llenados principalmente con agua. La permeabilidad relativa al petróleo a la S wi se reduce porque los poros pequeños se llenaron con agua bloqueando de este modo el flujo de petróleo. La K rw a una S or es menor en la arena que contiene poros pequeños que en la arena que contiene poros grandes. ESCUELA POLITECNICA NACIONAL 8801:49

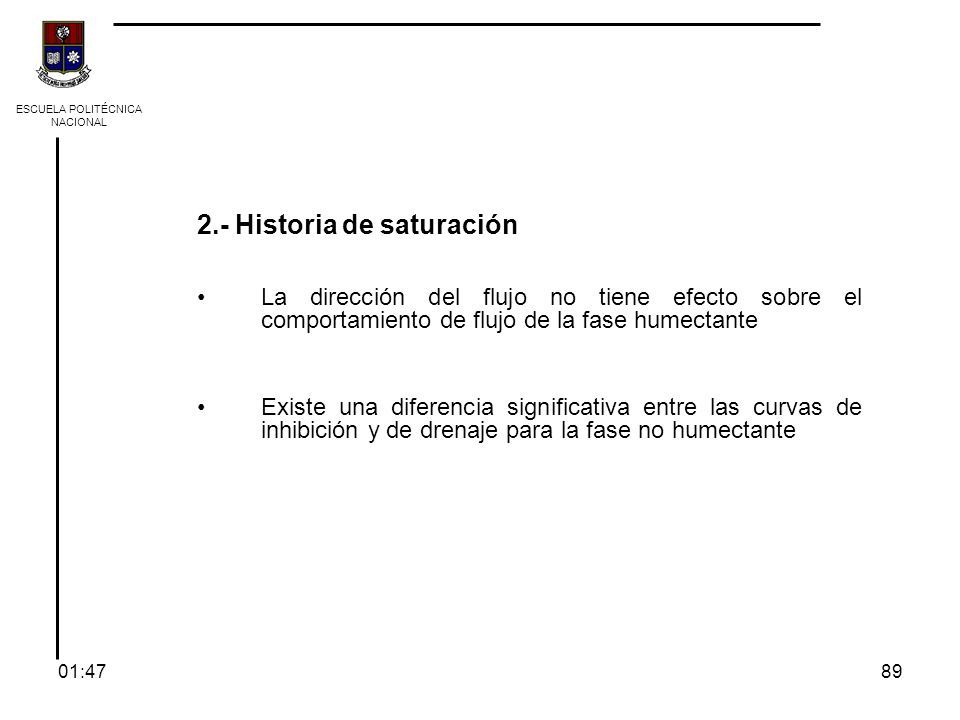

89 2.- Historia de saturación La dirección del flujo no tiene efecto sobre el comportamiento de flujo de la fase humectante Existe una diferencia significativa entre las curvas de inhibición y de drenaje para la fase no humectante ESCUELA POLITÉCNICA NACIONAL 8901:49

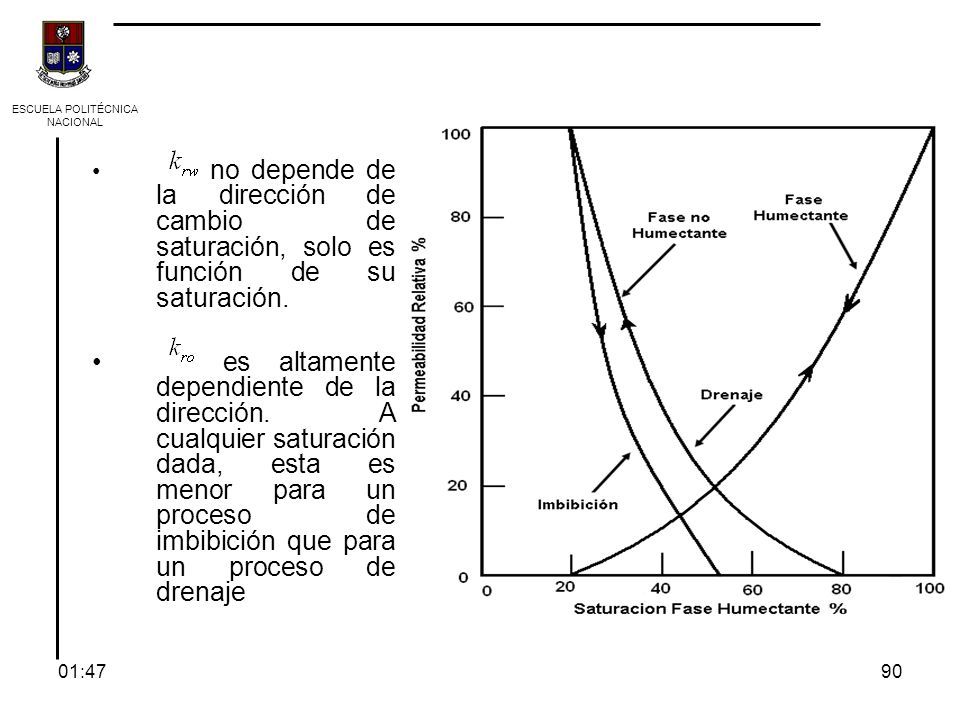

90 ESCUELA POLITÉCNICA NACIONAL no depende de la dirección de cambio de saturación, solo es función de su saturación. es altamente dependiente de la dirección. A cualquier saturación dada, esta es menor para un proceso de imbibición que para un proceso de drenaje 9001:49

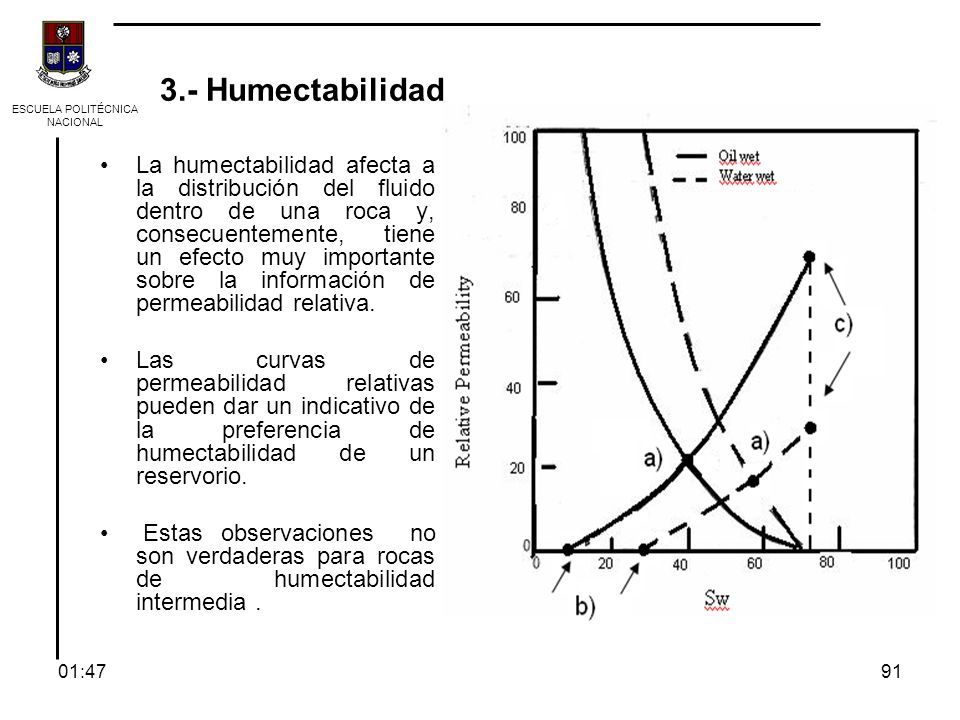

91 3.- Humectabilidad La humectabilidad afecta a la distribución del fluido dentro de una roca y, consecuentemente, tiene un efecto muy importante sobre la información de permeabilidad relativa. Las curvas de permeabilidad relativas pueden dar un indicativo de la preferencia de humectabilidad de un reservorio. Estas observaciones no son verdaderas para rocas de humectabilidad intermedia. ESCUELA POLITÉCNICA NACIONAL 9101:49

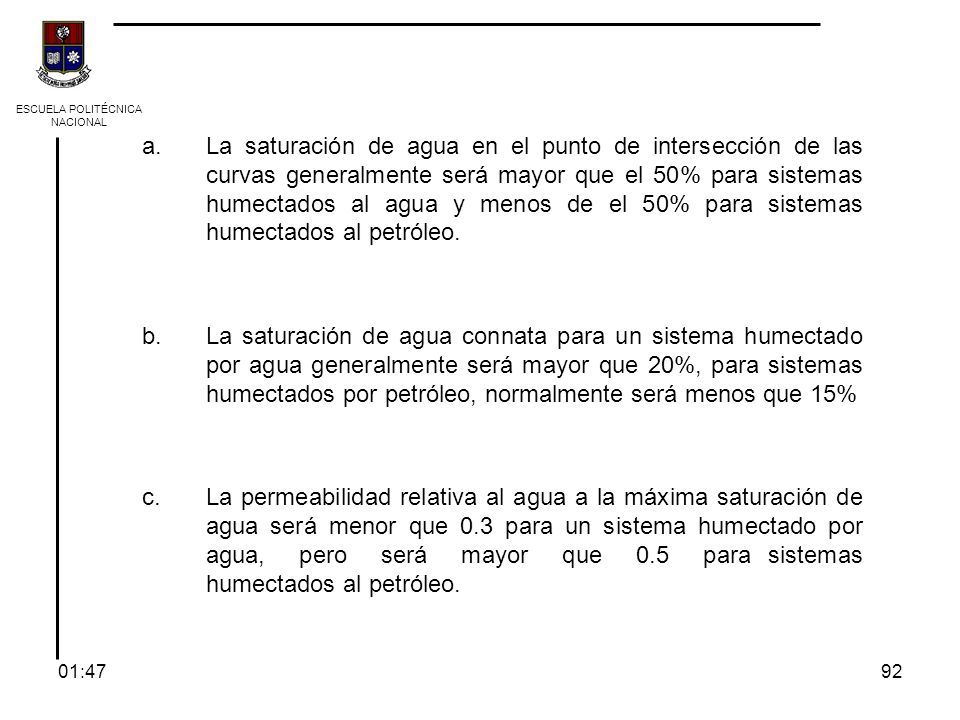

92 a.La saturación de agua en el punto de intersección de las curvas generalmente será mayor que el 50% para sistemas humectados al agua y menos de el 50% para sistemas humectados al petróleo. b.La saturación de agua connata para un sistema humectado por agua generalmente será mayor que 20%, para sistemas humectados por petróleo, normalmente será menos que 15% c.La permeabilidad relativa al agua a la máxima saturación de agua será menor que 0.3 para un sistema humectado por agua, pero será mayor que 0.5 para sistemas humectados al petróleo. ESCUELA POLITÉCNICA NACIONAL 9201:49

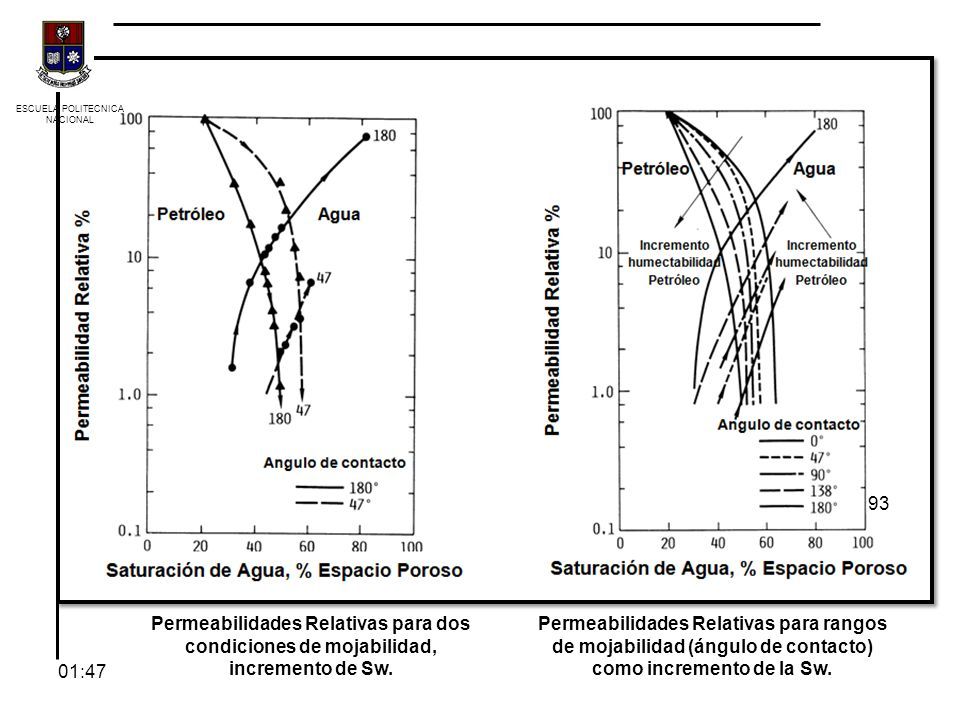

93 Permeabilidades Relativas para dos condiciones de mojabilidad, incremento de Sw. Permeabilidades Relativas para rangos de mojabilidad (ángulo de contacto) como incremento de la Sw. ESCUELA POLITECNICA NACIONAL 93 01:49

94 Las permeabilidades base para estas figuras fueron las permeabilidades al petróleo a la saturación de agua irreductible. Las condiciones de humectabilidad son expresadas en términos del ángulo de contacto medido a través de la fase de agua. Las permeabilidades relativas al petróleo son significativamente altas cuando es moderadamente mojado por agua y las permeabilidades relativas para el agua son significativamente altas cuando es fuertemente humectado por petróleo. Para una saturación de agua fija, la permeabilidad del petróleo disminuye y la permeabilidad del agua aumenta a medida que el ángulo de contacto aumenta. ESCUELA POLITECNICA NACIONAL 9401:49

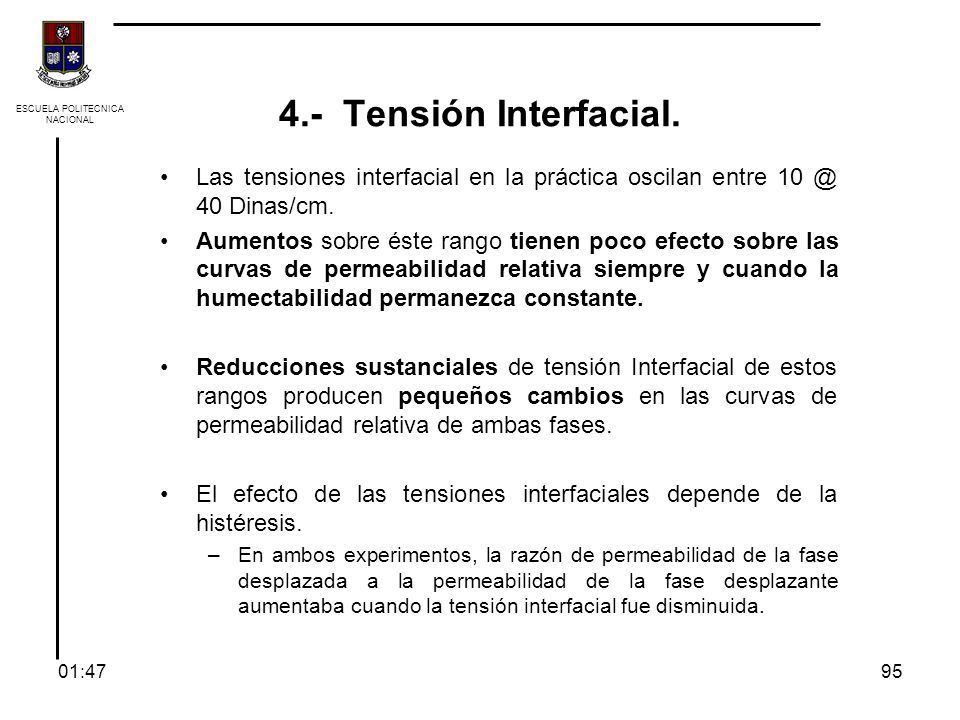

95 4.- Tensión Interfacial. Las tensiones interfacial en la práctica oscilan entre 10 @ 40 Dinas/cm. Aumentos sobre éste rango tienen poco efecto sobre las curvas de permeabilidad relativa siempre y cuando la humectabilidad permanezca constante. Reducciones sustanciales de tensión Interfacial de estos rangos producen pequeños cambios en las curvas de permeabilidad relativa de ambas fases. El efecto de las tensiones interfaciales depende de la histéresis. –En ambos experimentos, la razón de permeabilidad de la fase desplazada a la permeabilidad de la fase desplazante aumentaba cuando la tensión interfacial fue disminuida. ESCUELA POLITECNICA NACIONAL 9501:49

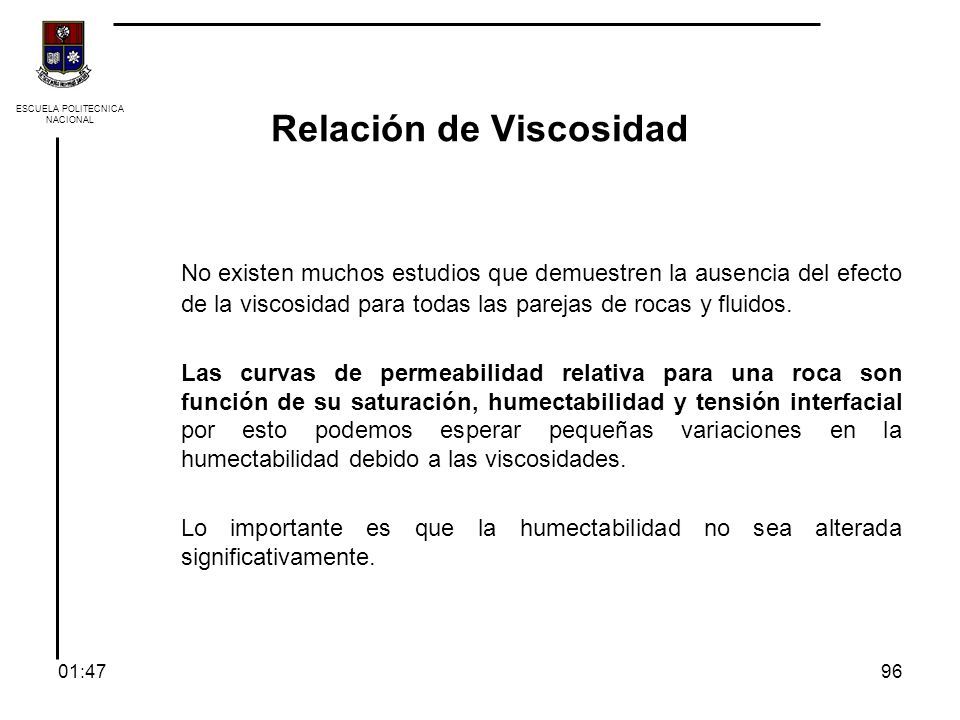

96 Relación de Viscosidad No existen muchos estudios que demuestren la ausencia del efecto de la viscosidad para todas las parejas de rocas y fluidos. Las curvas de permeabilidad relativa para una roca son función de su saturación, humectabilidad y tensión interfacial por esto podemos esperar pequeñas variaciones en la humectabilidad debido a las viscosidades. Lo importante es que la humectabilidad no sea alterada significativamente. ESCUELA POLITECNICA NACIONAL 9601:49

97 Efecto del radio de viscosidad (petróleo a agua) sobre la permeabilidad relativa en una malla de 100 a 200 de arena ESCUELA POLITECNICA NACIONAL 9701:49

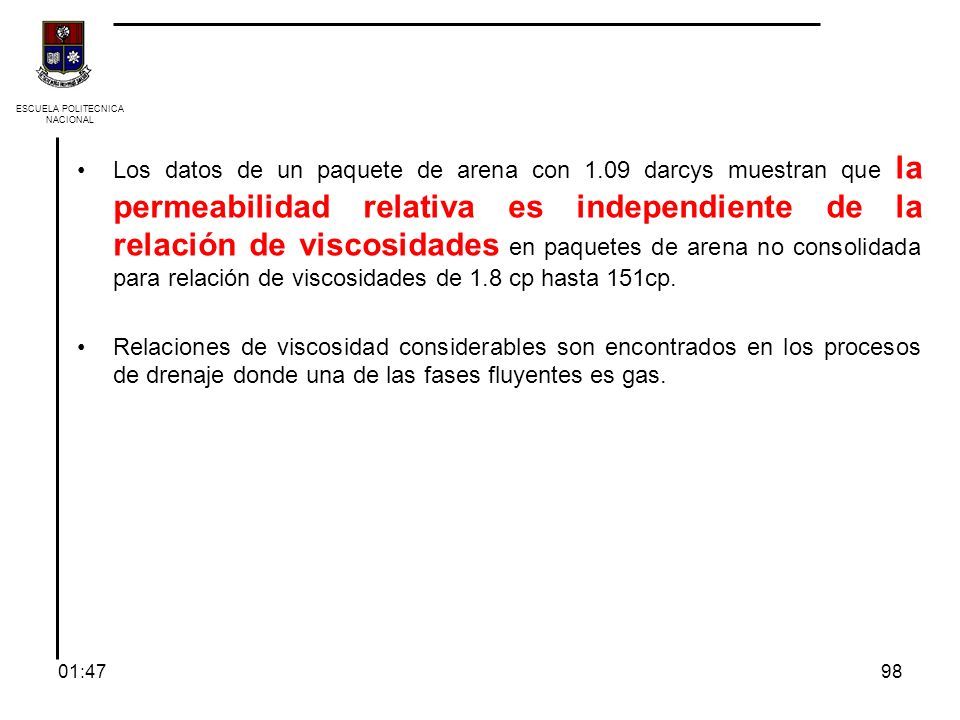

98 Los datos de un paquete de arena con 1.09 darcys muestran que la permeabilidad relativa es independiente de la relación de viscosidades en paquetes de arena no consolidada para relación de viscosidades de 1.8 cp hasta 151cp. Relaciones de viscosidad considerables son encontrados en los procesos de drenaje donde una de las fases fluyentes es gas. ESCUELA POLITECNICA NACIONAL 9801:49

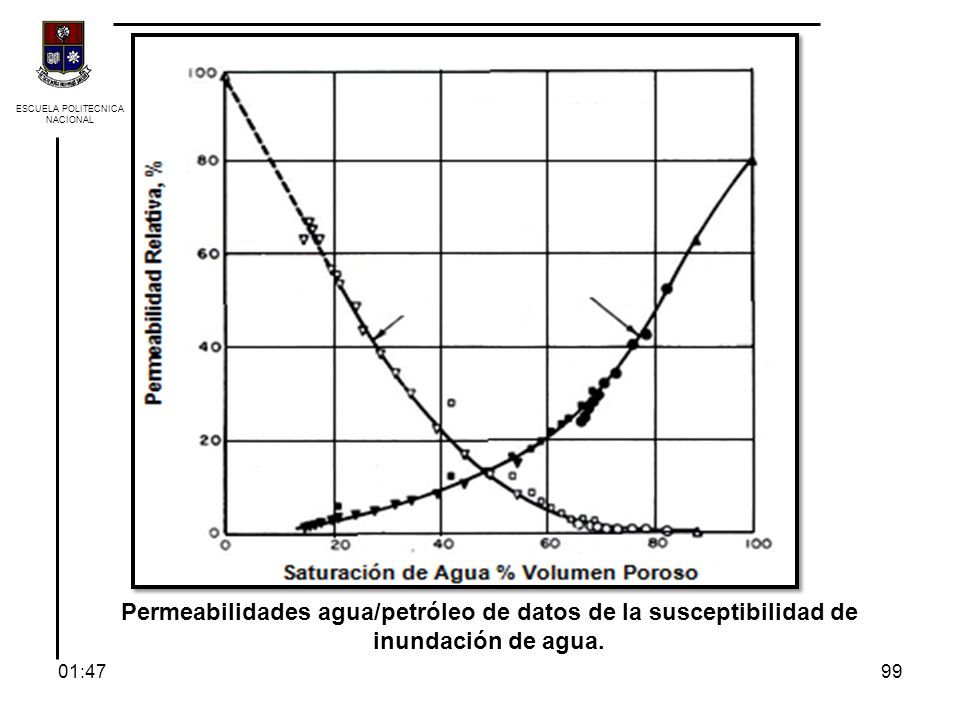

99 Permeabilidades agua/petróleo de datos de la susceptibilidad de inundación de agua. ESCUELA POLITECNICA NACIONAL 9901:49

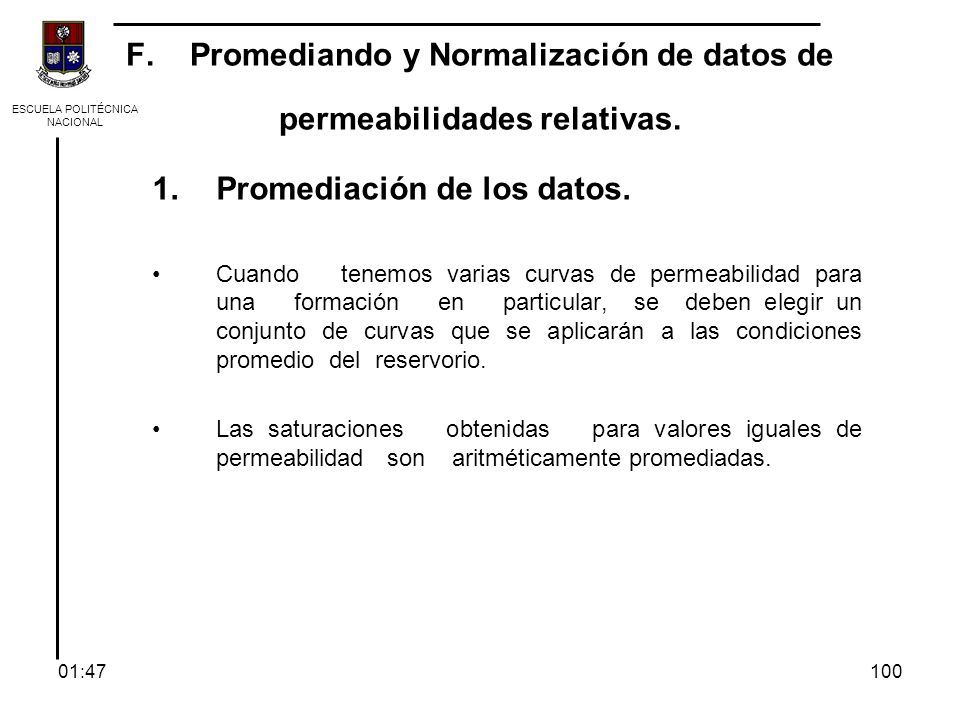

100 F. Promediando y Normalización de datos de permeabilidades relativas. 1.Promediación de los datos. Cuando tenemos varias curvas de permeabilidad para una formación en particular, se deben elegir un conjunto de curvas que se aplicarán a las condiciones promedio del reservorio. Las saturaciones obtenidas para valores iguales de permeabilidad son aritméticamente promediadas. ESCUELA POLITÉCNICA NACIONAL 10001:49

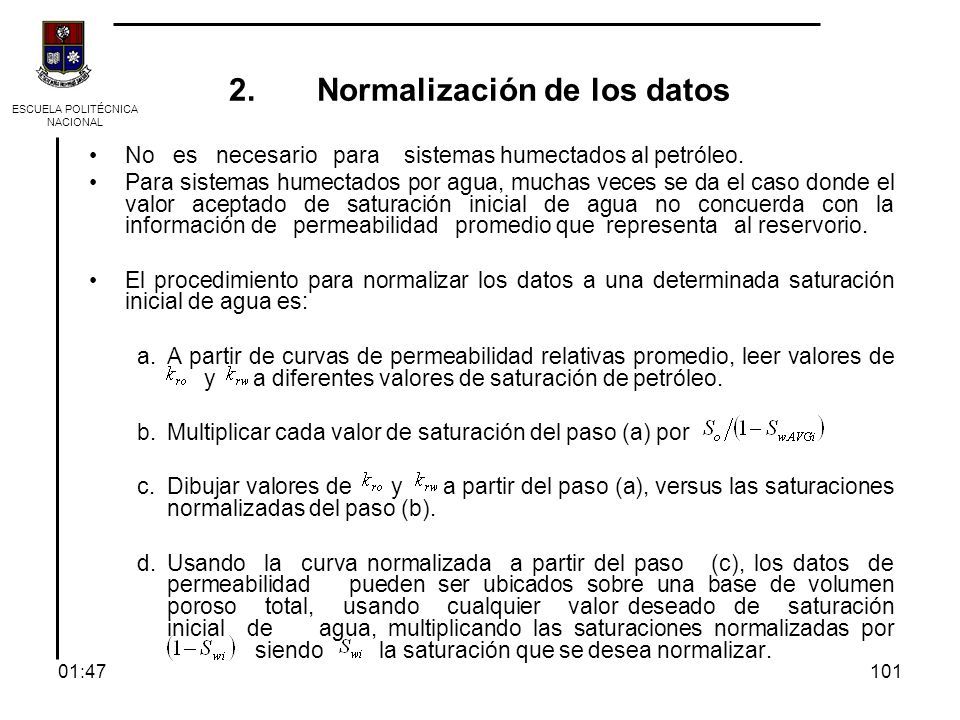

101 2.Normalización de los datos No es necesario para sistemas humectados al petróleo. Para sistemas humectados por agua, muchas veces se da el caso donde el valor aceptado de saturación inicial de agua no concuerda con la información de permeabilidad promedio que representa al reservorio. El procedimiento para normalizar los datos a una determinada saturación inicial de agua es: a.A partir de curvas de permeabilidad relativas promedio, leer valores de y a diferentes valores de saturación de petróleo. b.Multiplicar cada valor de saturación del paso (a) por c.Dibujar valores de y a partir del paso (a), versus las saturaciones normalizadas del paso (b). d.Usando la curva normalizada a partir del paso (c), los datos de permeabilidad pueden ser ubicados sobre una base de volumen poroso total, usando cualquier valor deseado de saturación inicial de agua, multiplicando las saturaciones normalizadas por siendo la saturación que se desea normalizar. ESCUELA POLITÉCNICA NACIONAL 10101:49

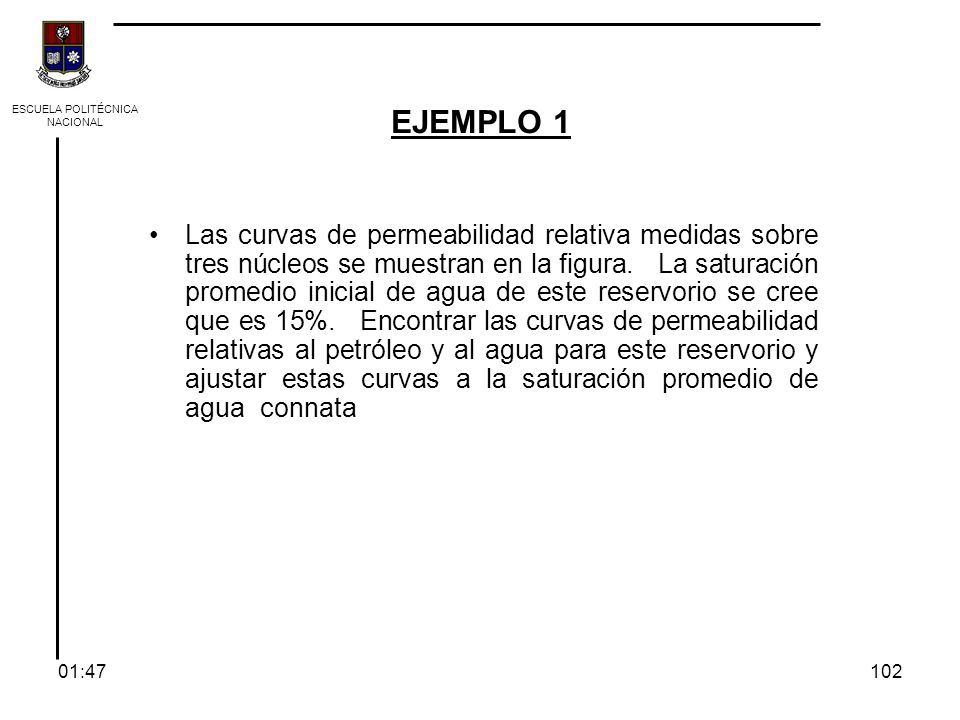

102 EJEMPLO 1 Las curvas de permeabilidad relativa medidas sobre tres núcleos se muestran en la figura. La saturación promedio inicial de agua de este reservorio se cree que es 15%. Encontrar las curvas de permeabilidad relativas al petróleo y al agua para este reservorio y ajustar estas curvas a la saturación promedio de agua connata ESCUELA POLITÉCNICA NACIONAL 10201:49

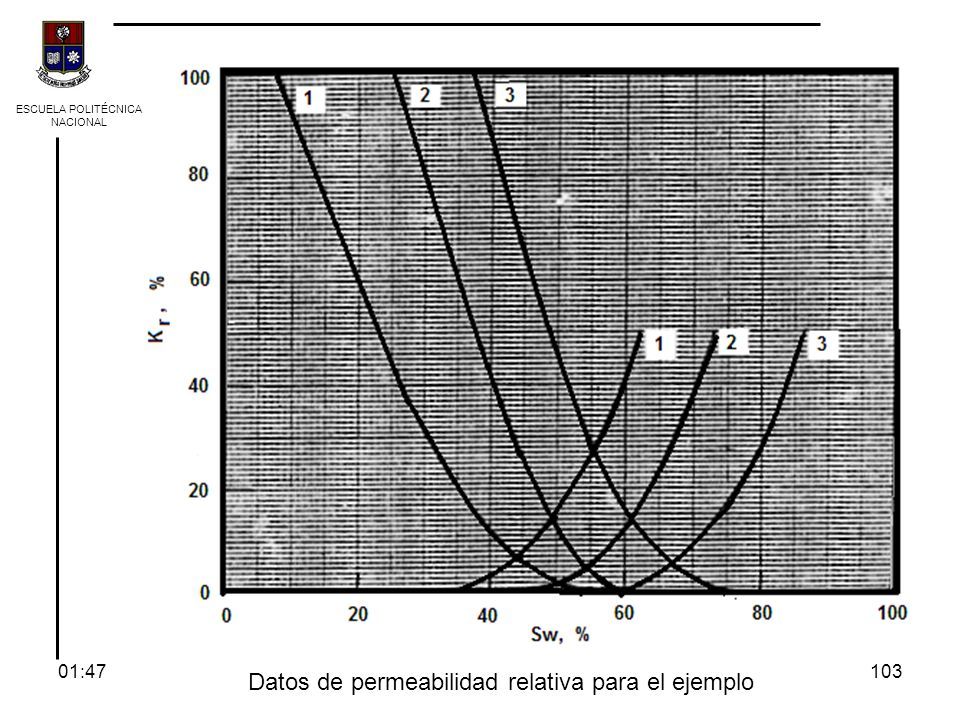

103 Datos de permeabilidad relativa para el ejemplo ESCUELA POLITÉCNICA NACIONAL 10301:49

104 Conversión de datos de permeabilidad del petróleo (1)(2)(3)(4)(5)(6)(7)(8) K ro, %S w1, %S w2, %S w3, %S wPRO, %S o / (1-S wi ), %(6) (1-0.15)(S w ) NUE, % 1008.025.037.023.3100.085.015.0 9011.027.539.025.896.7 *82.217.8 8013.530.041.028.293.679.620.4 7016.532.544.031.090.076.523.5 6020.035.046.033.786.473.426.6 5023.037.548.536.383.170.629.4 4026.540.551.039.379.167.232.8 3030.544.054.543.074.363.236.8 2035.047.258.046.769.559.041.0 1041.151.063.251.862.853.446.6 546.054.067.055.757.849.150.9 152.558.072.561.050.843.256.8 056.060.576.064.246.739.760.3 ESCUELA POLITÉCNICA NACIONAL 10401:49

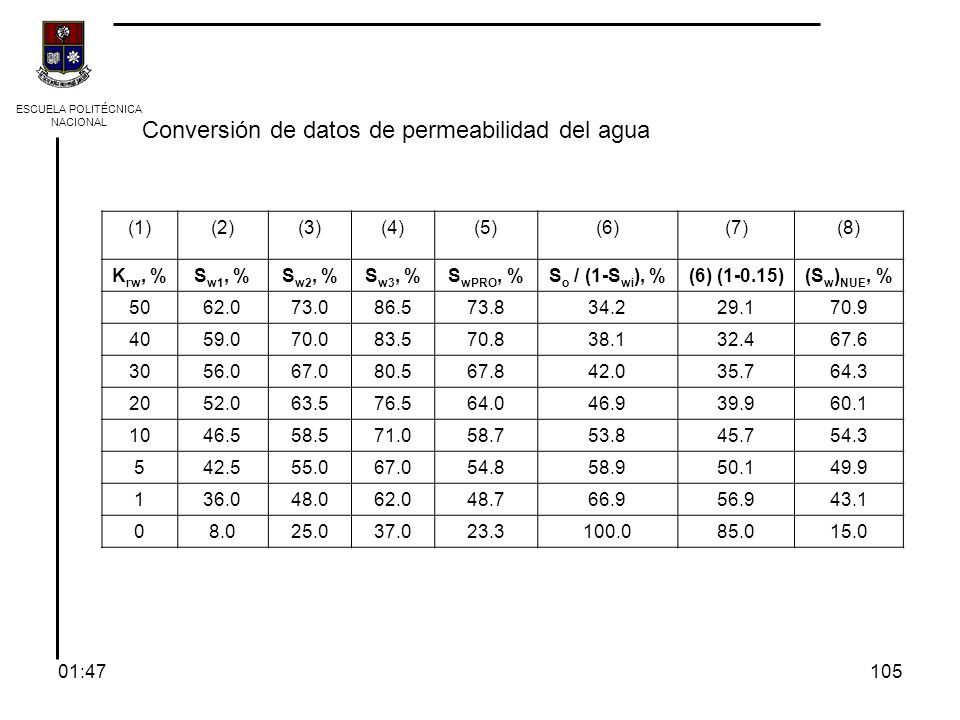

105 Conversión de datos de permeabilidad del agua (1)(2)(3)(4)(5)(6)(7)(8) K rw, %S w1, %S w2, %S w3, %S wPRO, %S o / (1-S wi ), %(6) (1-0.15)(S w ) NUE, % 5062.073.086.573.834.229.170.9 4059.070.083.570.838.132.467.6 3056.067.080.567.842.035.764.3 2052.063.576.564.046.939.960.1 1046.558.571.058.753.845.754.3 542.555.067.054.858.950.149.9 136.048.062.048.766.956.943.1 08.025.037.023.3100.085.015.0 ESCUELA POLITÉCNICA NACIONAL 10501:49

106 Curvas normalizadas y ajustadas de permeabilidad relativa para el ejemplo ESCUELA POLITÉCNICA NACIONAL 10601:49

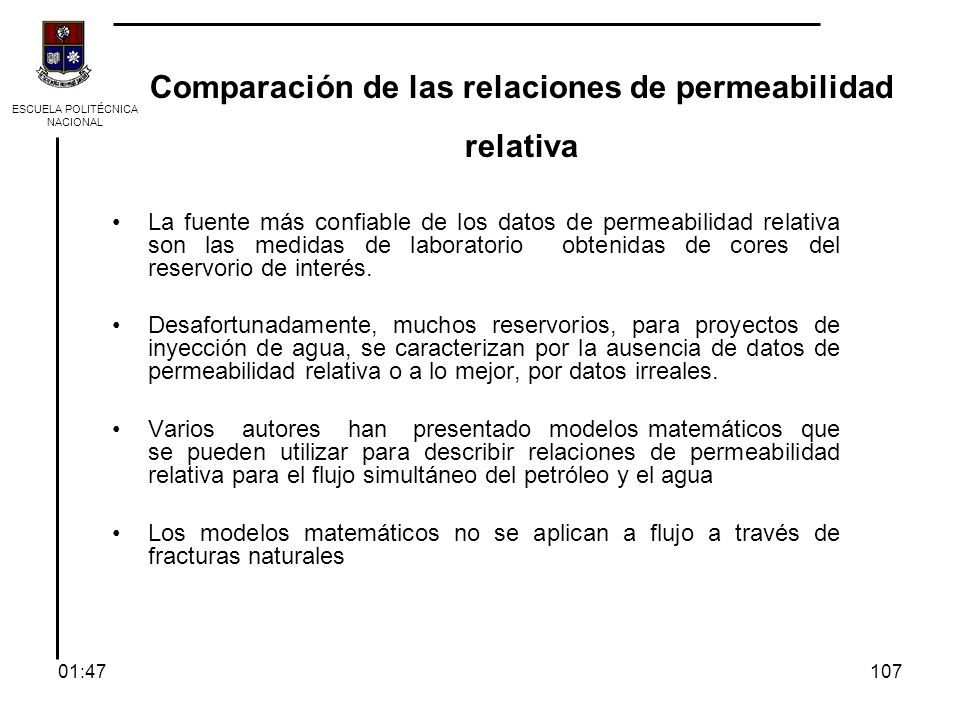

107 Comparación de las relaciones de permeabilidad relativa La fuente más confiable de los datos de permeabilidad relativa son las medidas de laboratorio obtenidas de cores del reservorio de interés. Desafortunadamente, muchos reservorios, para proyectos de inyección de agua, se caracterizan por la ausencia de datos de permeabilidad relativa o a lo mejor, por datos irreales. Varios autores han presentado modelos matemáticos que se pueden utilizar para describir relaciones de permeabilidad relativa para el flujo simultáneo del petróleo y el agua Los modelos matemáticos no se aplican a flujo a través de fracturas naturales ESCUELA POLITÉCNICA NACIONAL 10701:49

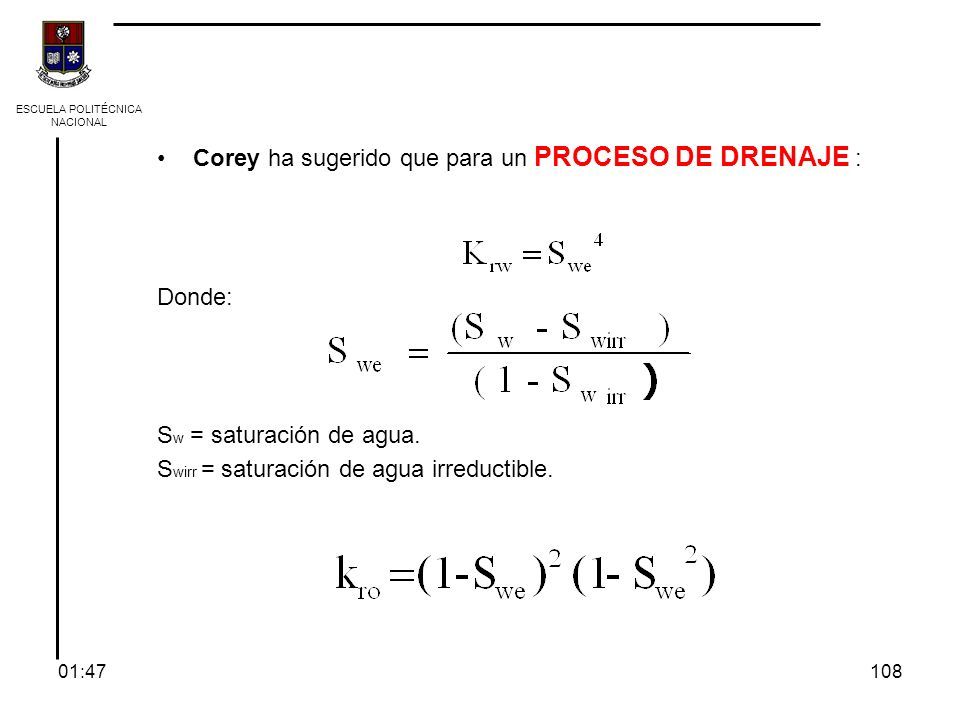

108 Corey ha sugerido que para un PROCESO DE DRENAJE : Donde: S w = saturación de agua. S wirr = saturación de agua irreductible. ESCUELA POLITÉCNICA NACIONAL 10801:49

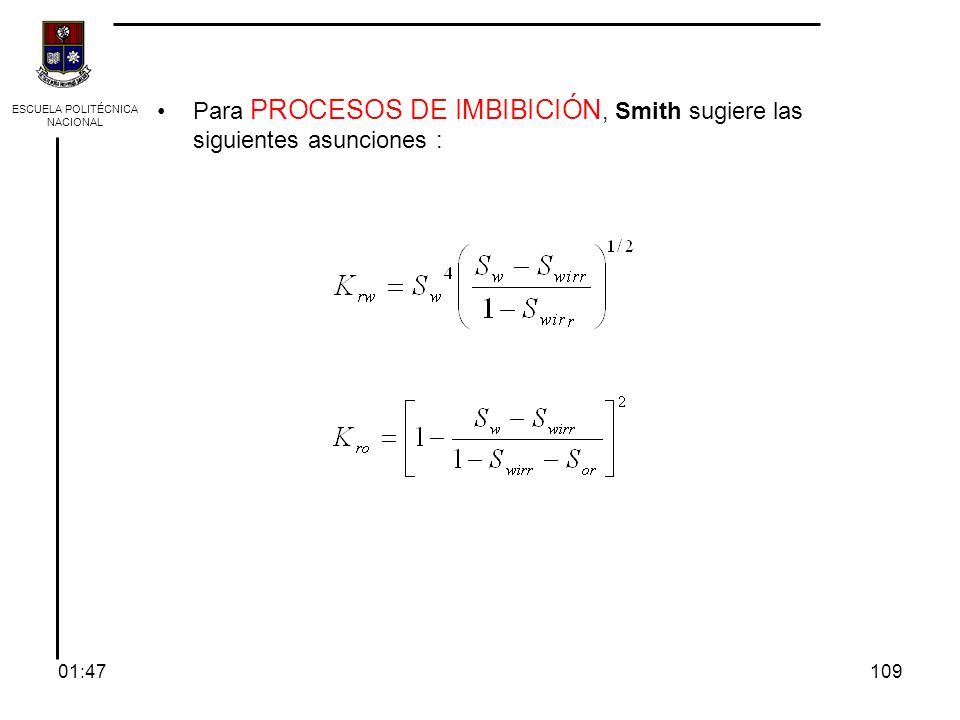

109 Para PROCESOS DE IMBIBICIÓN, Smith sugiere las siguientes asunciones : ESCUELA POLITÉCNICA NACIONAL 10901:49

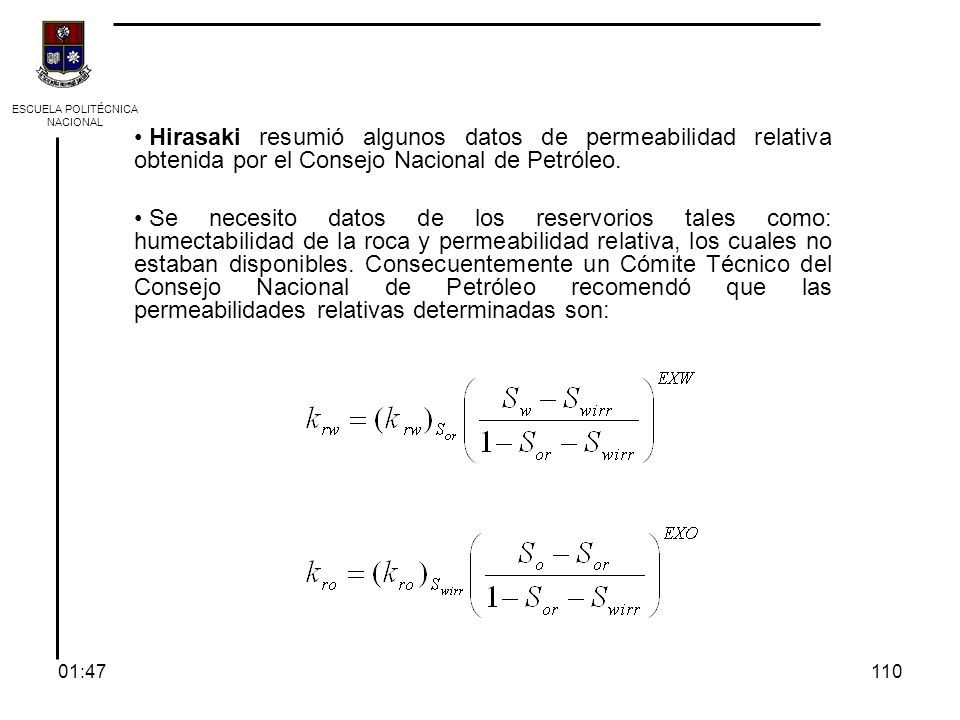

110 ESCUELA POLITÉCNICA NACIONAL Hirasaki resumió algunos datos de permeabilidad relativa obtenida por el Consejo Nacional de Petróleo. Se necesito datos de los reservorios tales como: humectabilidad de la roca y permeabilidad relativa, los cuales no estaban disponibles. Consecuentemente un Cómite Técnico del Consejo Nacional de Petróleo recomendó que las permeabilidades relativas determinadas son: 11001:49

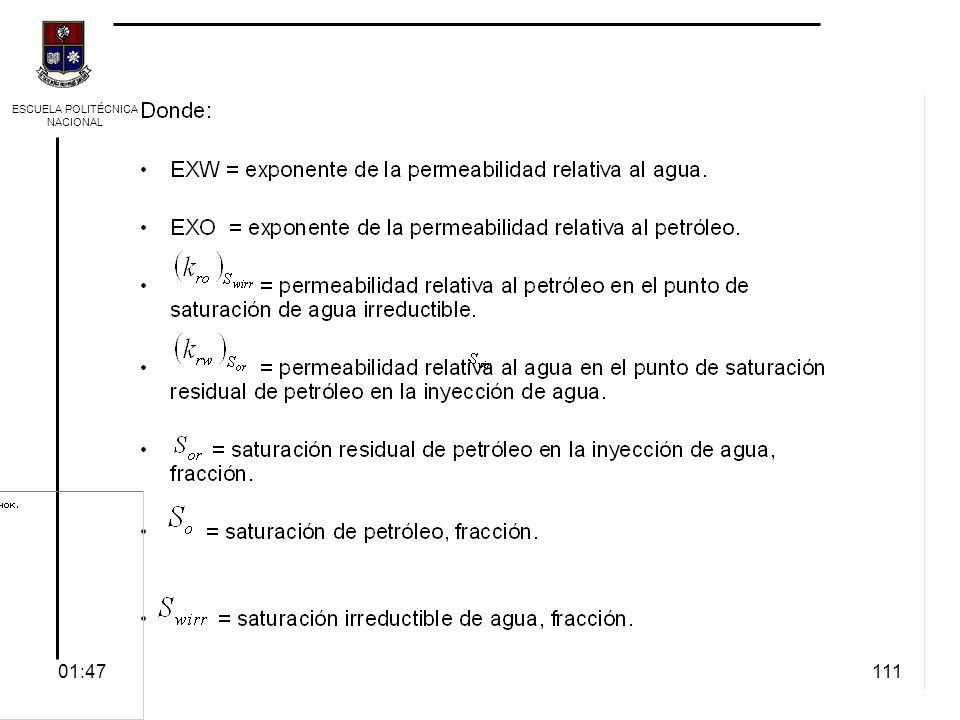

111 ESCUELA POLITÉCNICA NACIONAL 11101:49

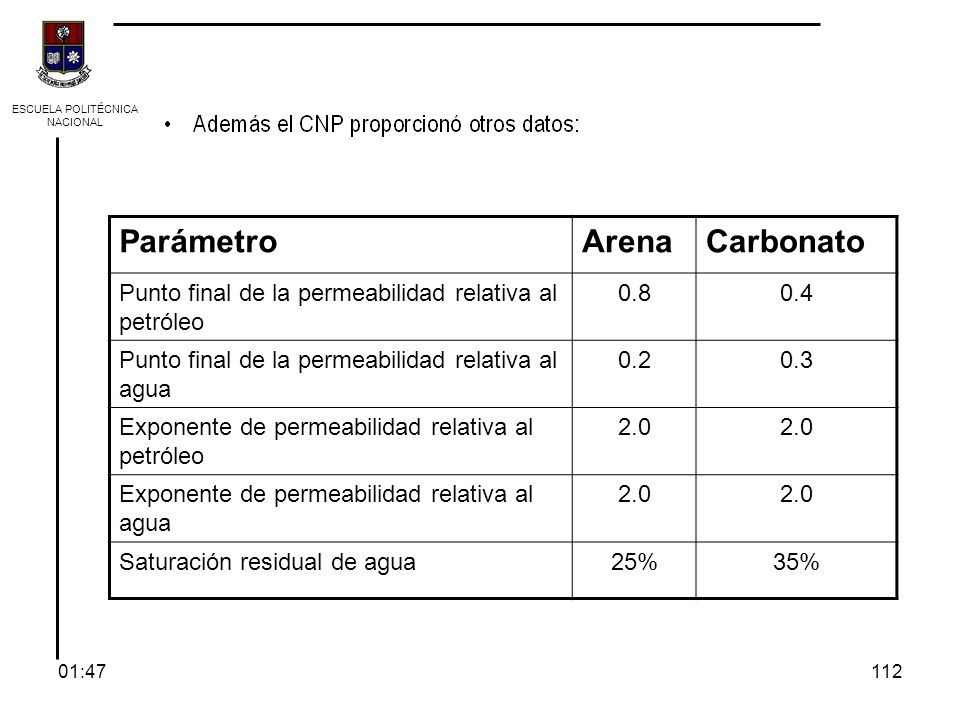

112 ESCUELA POLITÉCNICA NACIONAL ParámetroArenaCarbonato Punto final de la permeabilidad relativa al petróleo 0.80.4 Punto final de la permeabilidad relativa al agua 0.20.3 Exponente de permeabilidad relativa al petróleo 2.0 Exponente de permeabilidad relativa al agua 2.0 Saturación residual de agua25%35% 11201:49
