1 1 MANUAL DE MONTACARGAS Elaborado:Verificado:Aprobado: Edición: Modificación a última edición:

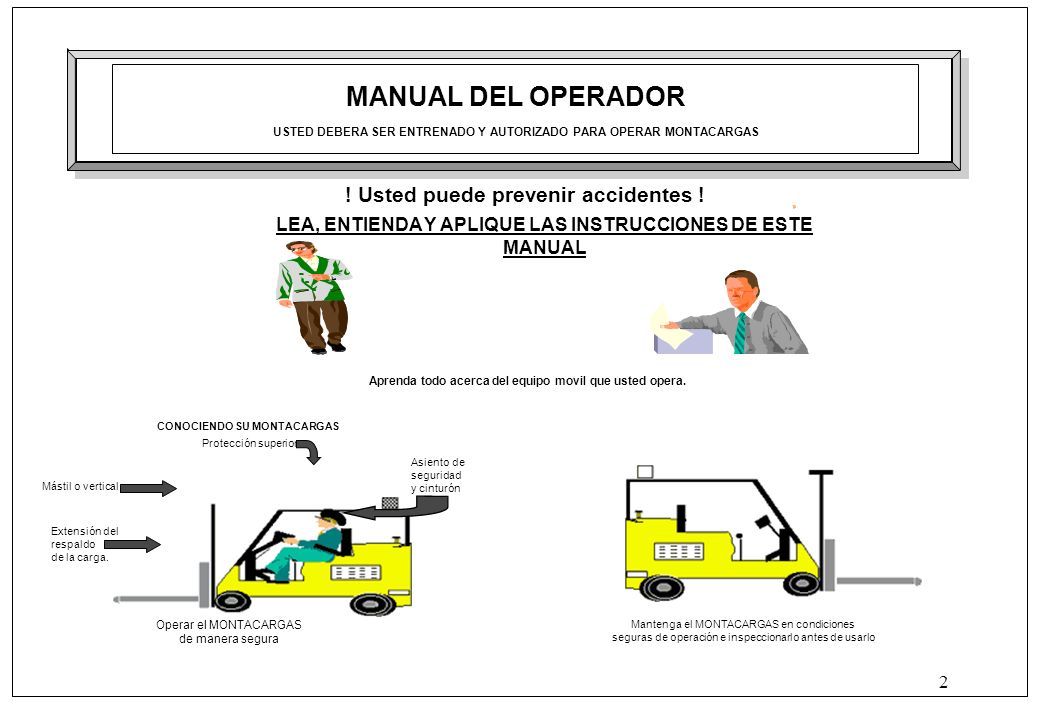

2 2 ! Usted puede prevenir accidentes ! LEA, ENTIENDA Y APLIQUE LAS INSTRUCCIONES DE ESTE MANUAL Aprenda todo acerca del equipo movil que usted opera. CONOCIENDO SU MONTACARGAS Mástil o vertical Protección superior Extensión del respaldo de la carga. Operar el MONTACARGAS de manera segura Asiento de seguridad y cinturón Mantenga el MONTACARGAS en condiciones seguras de operación e inspeccionarlo antes de usarlo MANUAL DEL OPERADOR USTED DEBERA SER ENTRENADO Y AUTORIZADO PARA OPERAR MONTACARGAS

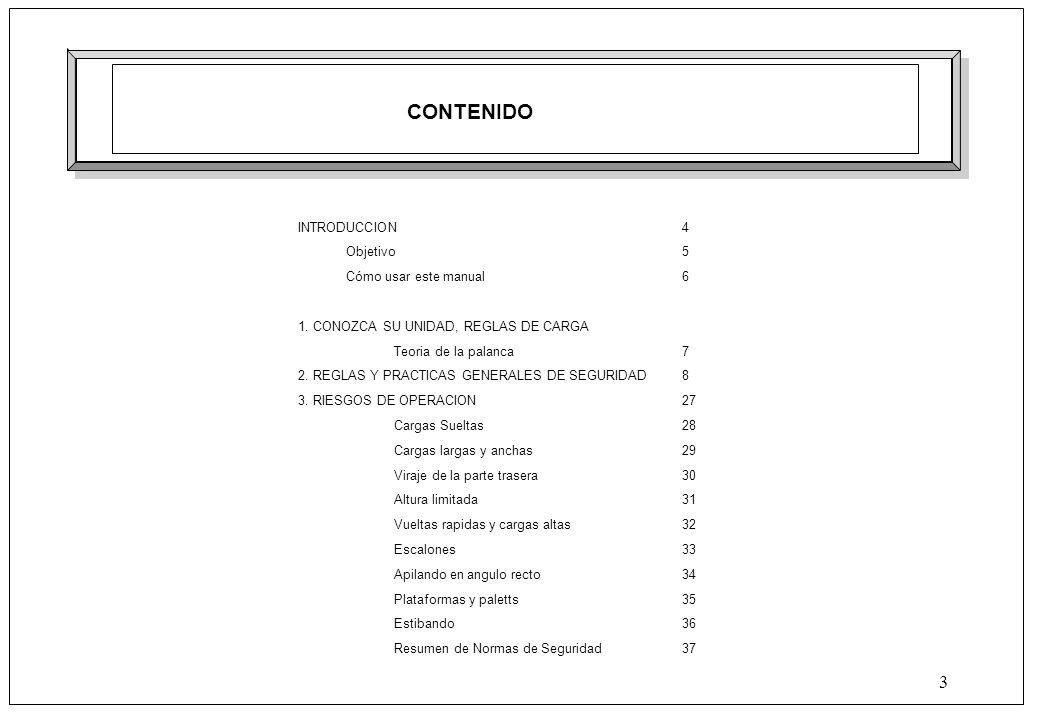

3 3 CONTENIDO INTRODUCCION4 Objetivo5 Cómo usar este manual6 1. CONOZCA SU UNIDAD, REGLAS DE CARGA Teoria de la palanca7 2. REGLAS Y PRACTICAS GENERALES DE SEGURIDAD8 3. RIESGOS DE OPERACION27 Cargas Sueltas28 Cargas largas y anchas29 Viraje de la parte trasera30 Altura limitada31 Vueltas rapidas y cargas altas32 Escalones33 Apilando en angulo recto34 Plataformas y paletts35 Estibando36 Resumen de Normas de Seguridad37

4 4 INTRODUCCION Los MONTACARGAS son equipos especializados con características únicas de operación, diseñadas para realizar trabajos específicos. Su funcionamiento y operación no es como la de un automóvil. Requieren de instrucciones y reglas específicas para su operación y mantenimiento seguro. La operación segura del MONTACARGAS es de suma importancia en AFL. La experiencia con accidentes relacionados con MONTACARGAS ha mostrado que cuando ocurren accidentes y hay personas lesionadas o mueren, las causas son: MONTACARGUISTA QUE NO ESTABA CORRECTAMENTE ENTRENADO MONTACARGUISTA SIN EXPERIENCIA EN LA OPERACION DE UN MONTACARGAS NO SEGUIR LAS REGLAS BASICAS DE SEGURIDAD NO MANTENER EL MONTACARGAS EN CONDICIONES SEGURAS DE OPERACION Por estas razones, AFL quiere que usted conozca la operación segura y el mantenimiento correcto de su MONTACARGAS. Este manual está realizado para ayudarle a operar la unidad de manera segura, ejemplos: Las inspecciones de seguridad. Las reglas generales de Seguridad importantes. Los riesgos en la operación de MONTACARGAS. Describe los componentes y características especiales del vehículo y su función. Se explican los procedimientos correctos para su operación. El manual del operador no es un manual de entrenamiento. Es una guía para ayudar a los operadores entrenados y autorizados a operar con seguridad su MONTACARGAS al enfatizar e ilustrar los procedimientos correctos. Pero, no puede cubrir todas las posibles situaciones que pueden resultar en un accidente. Usted debe cuidar de los riesgos en su área de trabajo y evitarlos. Es importante que sepa y comprenda la información en este manual al igual que conocer y seguir todas las reglas de seguridad de su empresa. Asegúrese de que su equipo se mantenga en condiciones seguras. No opere una unidad dañada. Y maneje con precaución y seguridad cada vez que usa su vehículo. Recuerde, antes de empezar a operar un MONTACARGAS, asegúrese de que entienda todos los procedimientos para manejarlo. Es su responsabilidad y es importante para usted y su familia operar su vehículo seguro y eficientemente. Los MONTACARGAS están construidos para trabajo pesado, pero no para el abuso. Están diseñados para ser confiables, pero son sólo tan seguros y eficientes como el operador y las personas responsables de su mantenimiento. No haga reparaciones en estas unidades a menos que haya recibido entrenamiento en los procedimientos para la reparación de MONTACARGAS y esté autorizado por su superior inmediato.

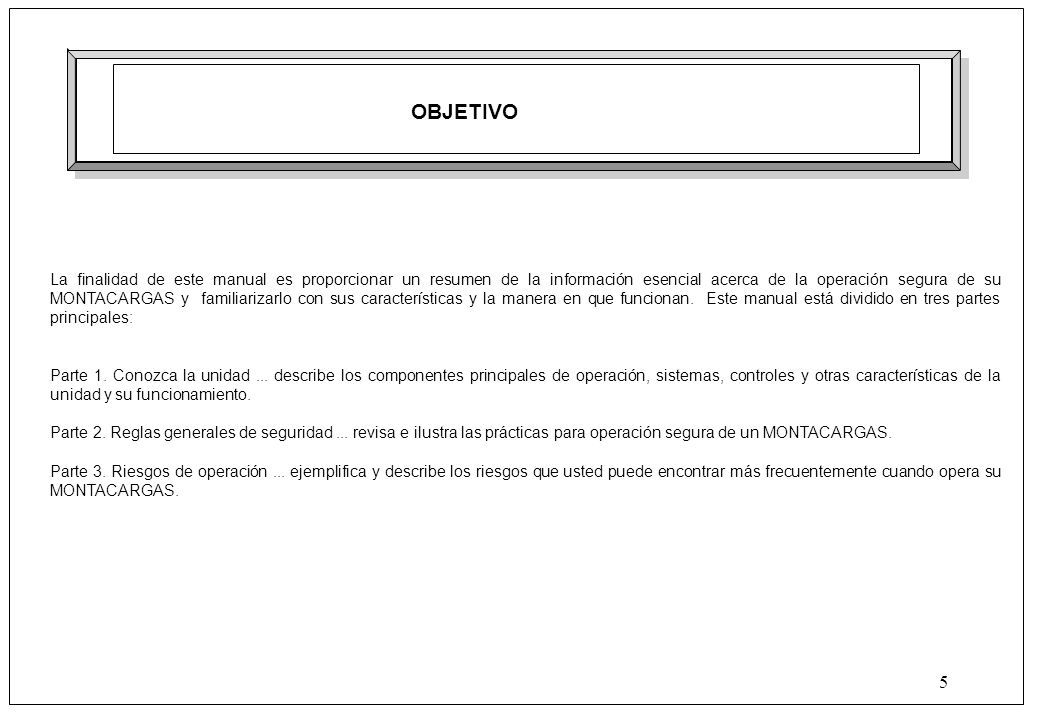

5 5 OBJETIVO La finalidad de este manual es proporcionar un resumen de la información esencial acerca de la operación segura de su MONTACARGAS y familiarizarlo con sus características y la manera en que funcionan. Este manual está dividido en tres partes principales: Parte 1. Conozca la unidad... describe los componentes principales de operación, sistemas, controles y otras características de la unidad y su funcionamiento. Parte 2. Reglas generales de seguridad... revisa e ilustra las prácticas para operación segura de un MONTACARGAS. Parte 3. Riesgos de operación... ejemplifica y describe los riesgos que usted puede encontrar más frecuentemente cuando opera su MONTACARGAS.

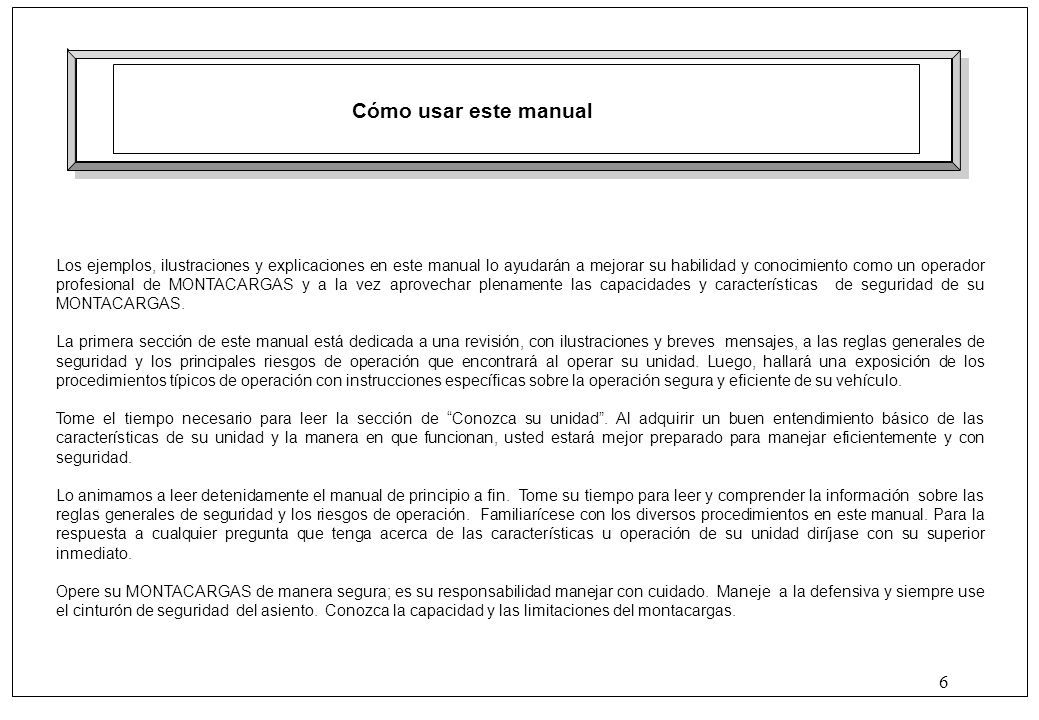

6 6 Cómo usar este manual Los ejemplos, ilustraciones y explicaciones en este manual lo ayudarán a mejorar su habilidad y conocimiento como un operador profesional de MONTACARGAS y a la vez aprovechar plenamente las capacidades y características de seguridad de su MONTACARGAS. La primera sección de este manual está dedicada a una revisión, con ilustraciones y breves mensajes, a las reglas generales de seguridad y los principales riesgos de operación que encontrará al operar su unidad. Luego, hallará una exposición de los procedimientos típicos de operación con instrucciones específicas sobre la operación segura y eficiente de su vehículo. Tome el tiempo necesario para leer la sección de “Conozca su unidad”. Al adquirir un buen entendimiento básico de las características de su unidad y la manera en que funcionan, usted estará mejor preparado para manejar eficientemente y con seguridad. Lo animamos a leer detenidamente el manual de principio a fin. Tome su tiempo para leer y comprender la información sobre las reglas generales de seguridad y los riesgos de operación. Familiarícese con los diversos procedimientos en este manual. Para la respuesta a cualquier pregunta que tenga acerca de las características u operación de su unidad diríjase con su superior inmediato. Opere su MONTACARGAS de manera segura; es su responsabilidad manejar con cuidado. Maneje a la defensiva y siempre use el cinturón de seguridad del asiento. Conozca la capacidad y las limitaciones del montacargas.

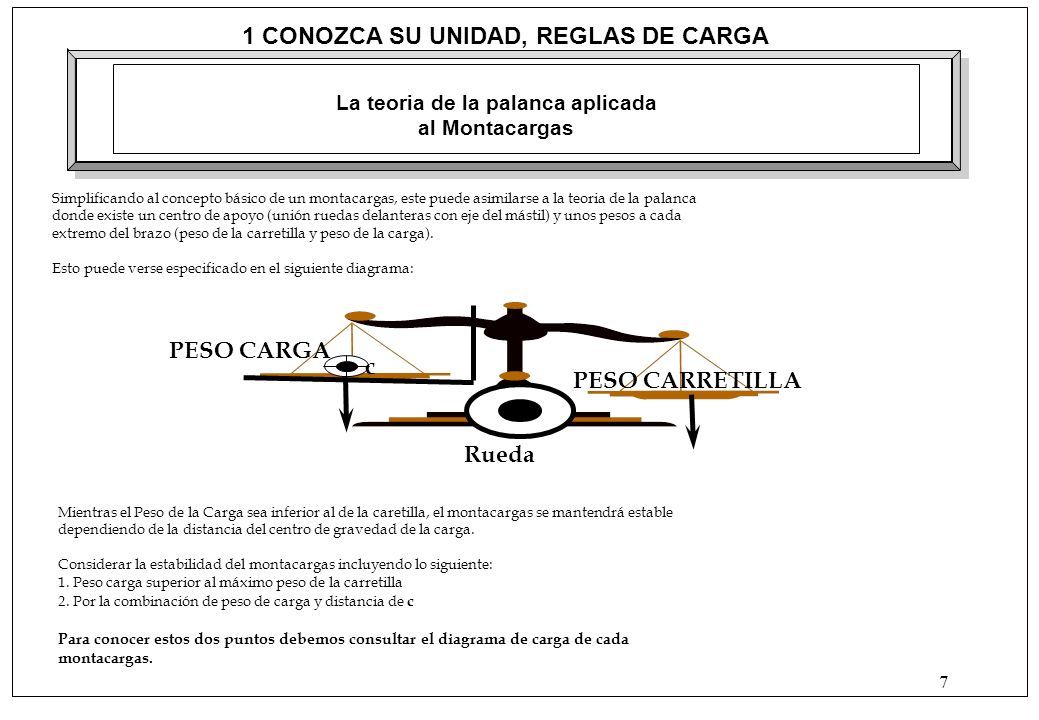

7 7 La teoria de la palanca aplicada al Montacargas Simplificando al concepto básico de un montacargas, este puede asimilarse a la teoria de la palanca donde existe un centro de apoyo (unión ruedas delanteras con eje del mástil) y unos pesos a cada extremo del brazo (peso de la carretilla y peso de la carga). Esto puede verse especificado en el siguiente diagrama: PESO CARRETILLA PESO CARGA c Mientras el Peso de la Carga sea inferior al de la caretilla, el montacargas se mantendrá estable dependiendo de la distancia del centro de gravedad de la carga. Considerar la estabilidad del montacargas incluyendo lo siguiente: 1. Peso carga superior al máximo peso de la carretilla 2. Por la combinación de peso de carga y distancia de c Para conocer estos dos puntos debemos consultar el diagrama de carga de cada montacargas. Rueda 1 CONOZCA SU UNIDAD, REGLAS DE CARGA

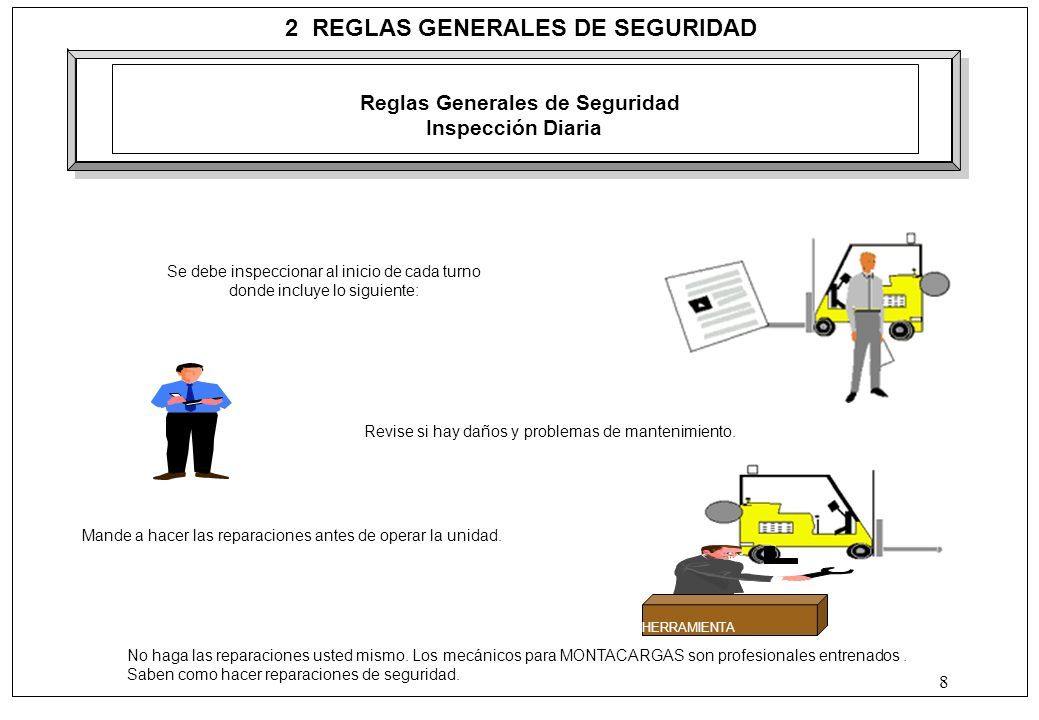

8 8 No haga las reparaciones usted mismo. Los mecánicos para MONTACARGAS son profesionales entrenados. Saben como hacer reparaciones de seguridad. Reglas Generales de Seguridad Inspección Diaria Se debe inspeccionar al inicio de cada turno donde incluye lo siguiente: Revise si hay daños y problemas de mantenimiento. Mande a hacer las reparaciones antes de operar la unidad. HERRAMIENTA 2 REGLAS GENERALES DE SEGURIDAD

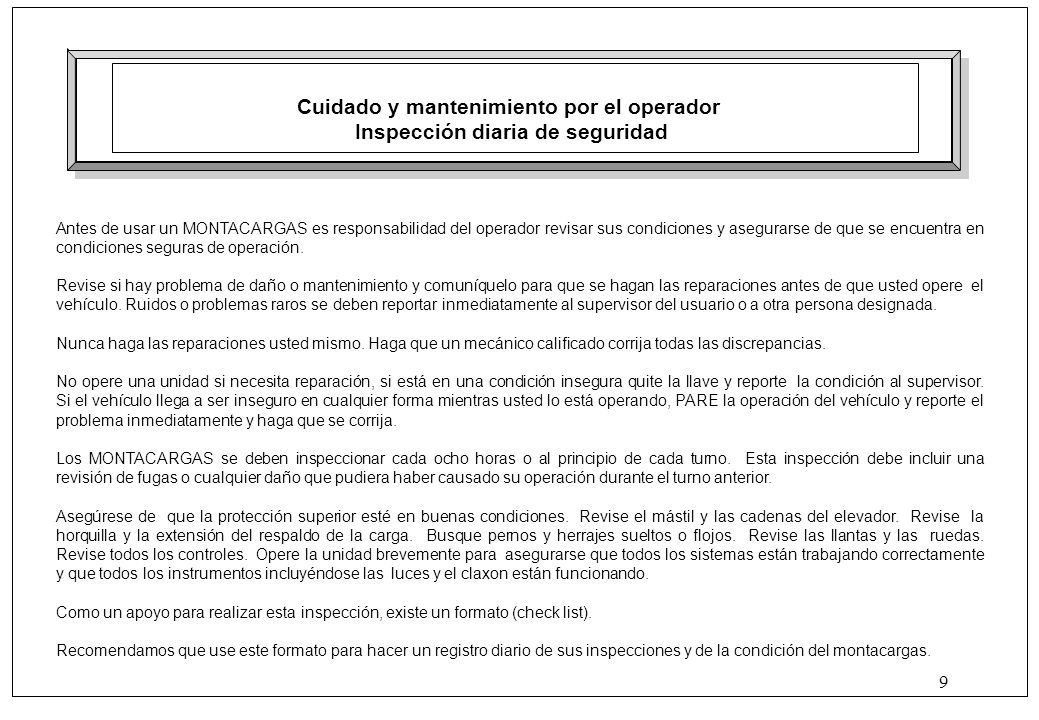

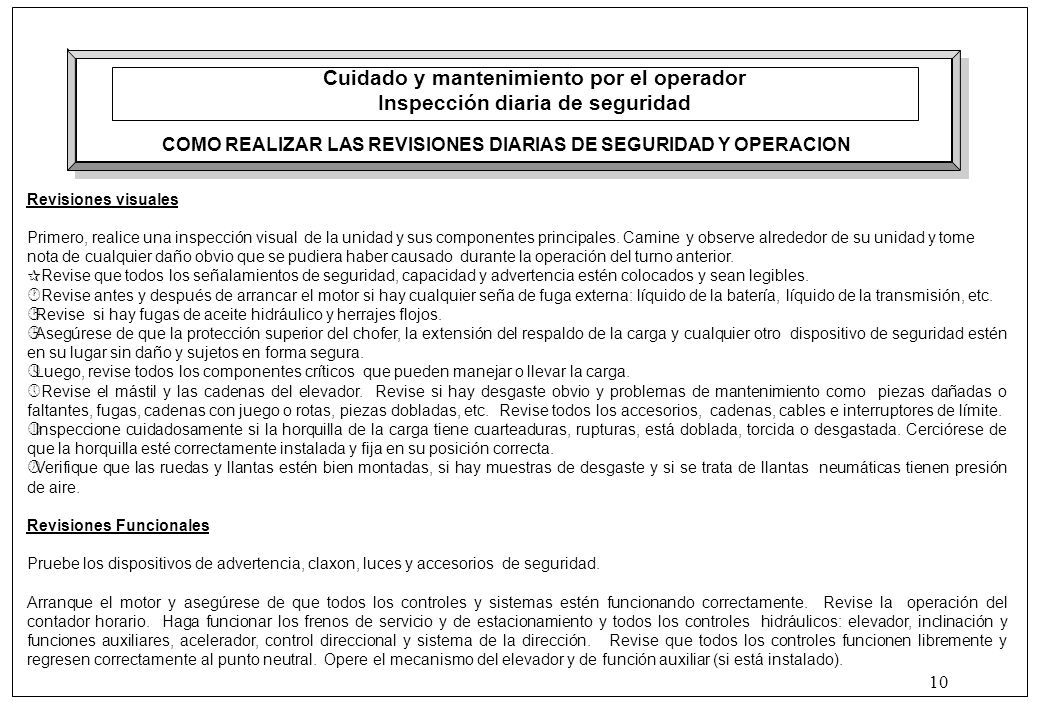

9 9 Cuidado y mantenimiento por el operador Inspección diaria de seguridad Antes de usar un MONTACARGAS es responsabilidad del operador revisar sus condiciones y asegurarse de que se encuentra en condiciones seguras de operación. Revise si hay problema de daño o mantenimiento y comuníquelo para que se hagan las reparaciones antes de que usted opere el vehículo. Ruidos o problemas raros se deben reportar inmediatamente al supervisor del usuario o a otra persona designada. Nunca haga las reparaciones usted mismo. Haga que un mecánico calificado corrija todas las discrepancias. No opere una unidad si necesita reparación, si está en una condición insegura quite la llave y reporte la condición al supervisor. Si el vehículo llega a ser inseguro en cualquier forma mientras usted lo está operando, PARE la operación del vehículo y reporte el problema inmediatamente y haga que se corrija. Los MONTACARGAS se deben inspeccionar cada ocho horas o al principio de cada turno. Esta inspección debe incluir una revisión de fugas o cualquier daño que pudiera haber causado su operación durante el turno anterior. Asegúrese de que la protección superior esté en buenas condiciones. Revise el mástil y las cadenas del elevador. Revise la horquilla y la extensión del respaldo de la carga. Busque pernos y herrajes sueltos o flojos. Revise las llantas y las ruedas. Revise todos los controles. Opere la unidad brevemente para asegurarse que todos los sistemas están trabajando correctamente y que todos los instrumentos incluyéndose las luces y el claxon están funcionando. Como un apoyo para realizar esta inspección, existe un formato (check list). Recomendamos que use este formato para hacer un registro diario de sus inspecciones y de la condición del montacargas.

10 10 Revisiones visuales Primero, realice una inspección visual de la unidad y sus componentes principales. Camine y observe alrededor de su unidad y tome nota de cualquier daño obvio que se pudiera haber causado durante la operación del turno anterior. ¶Revise que todos los señalamientos de seguridad, capacidad y advertencia estén colocados y sean legibles. ·Revise antes y después de arrancar el motor si hay cualquier seña de fuga externa: líquido de la batería, líquido de la transmisión, etc. ¸Revise si hay fugas de aceite hidráulico y herrajes flojos. ¹Asegúrese de que la protección superior del chofer, la extensión del respaldo de la carga y cualquier otro dispositivo de seguridad estén en su lugar sin daño y sujetos en forma segura. ºLuego, revise todos los componentes críticos que pueden manejar o llevar la carga. »Revise el mástil y las cadenas del elevador. Revise si hay desgaste obvio y problemas de mantenimiento como piezas dañadas o faltantes, fugas, cadenas con juego o rotas, piezas dobladas, etc. Revise todos los accesorios, cadenas, cables e interruptores de límite. ¼Inspeccione cuidadosamente si la horquilla de la carga tiene cuarteaduras, rupturas, está doblada, torcida o desgastada. Cerciórese de que la horquilla esté correctamente instalada y fija en su posición correcta. ½Verifique que las ruedas y llantas estén bien montadas, si hay muestras de desgaste y si se trata de llantas neumáticas tienen presión de aire. Revisiones Funcionales Pruebe los dispositivos de advertencia, claxon, luces y accesorios de seguridad. Arranque el motor y asegúrese de que todos los controles y sistemas estén funcionando correctamente. Revise la operación del contador horario. Haga funcionar los frenos de servicio y de estacionamiento y todos los controles hidráulicos: elevador, inclinación y funciones auxiliares, acelerador, control direccional y sistema de la dirección. Revise que todos los controles funcionen libremente y regresen correctamente al punto neutral. Opere el mecanismo del elevador y de función auxiliar (si está instalado). COMO REALIZAR LAS REVISIONES DIARIAS DE SEGURIDAD Y OPERACION Cuidado y mantenimiento por el operador Inspección diaria de seguridad

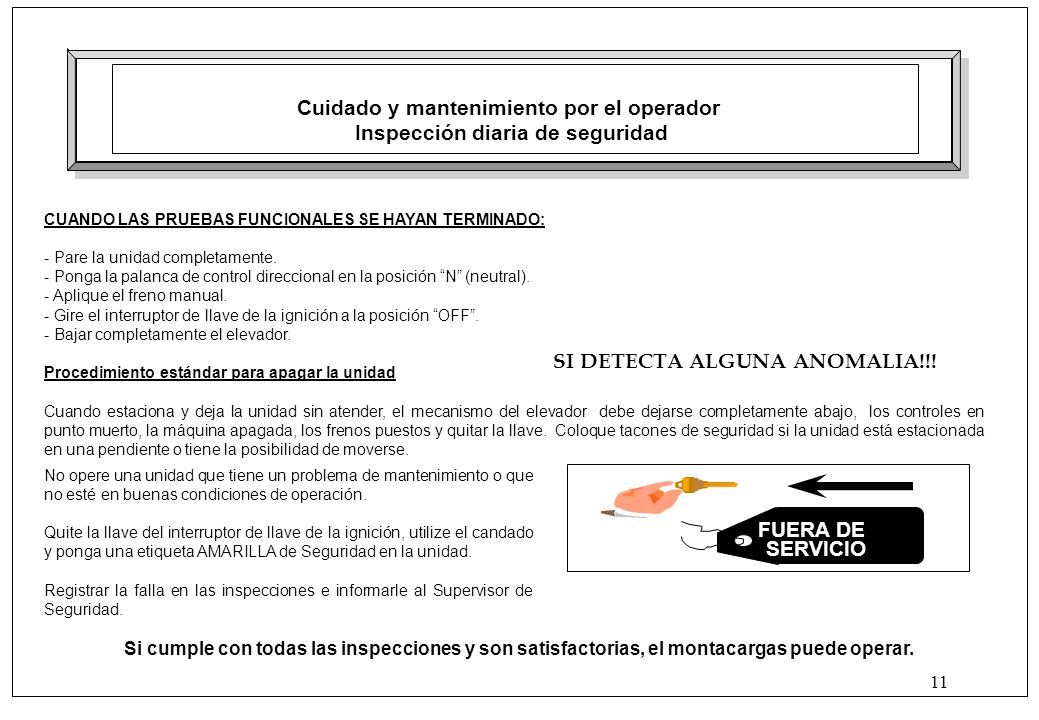

11 11 CUANDO LAS PRUEBAS FUNCIONALES SE HAYAN TERMINADO: - Pare la unidad completamente. - Ponga la palanca de control direccional en la posición “N” (neutral). - Aplique el freno manual. - Gire el interruptor de llave de la ignición a la posición “OFF”. - Bajar completamente el elevador. Procedimiento estándar para apagar la unidad Cuando estaciona y deja la unidad sin atender, el mecanismo del elevador debe dejarse completamente abajo, los controles en punto muerto, la máquina apagada, los frenos puestos y quitar la llave. Coloque tacones de seguridad si la unidad está estacionada en una pendiente o tiene la posibilidad de moverse. No opere una unidad que tiene un problema de mantenimiento o que no esté en buenas condiciones de operación. Quite la llave del interruptor de llave de la ignición, utilize el candado y ponga una etiqueta AMARILLA de Seguridad en la unidad. Registrar la falla en las inspecciones e informarle al Supervisor de Seguridad. Si cumple con todas las inspecciones y son satisfactorias, el montacargas puede operar. SERVICIO FUERA DE Cuidado y mantenimiento por el operador Inspección diaria de seguridad SI DETECTA ALGUNA ANOMALIA!!!

12 12 Inspección Diaria Formato Registro

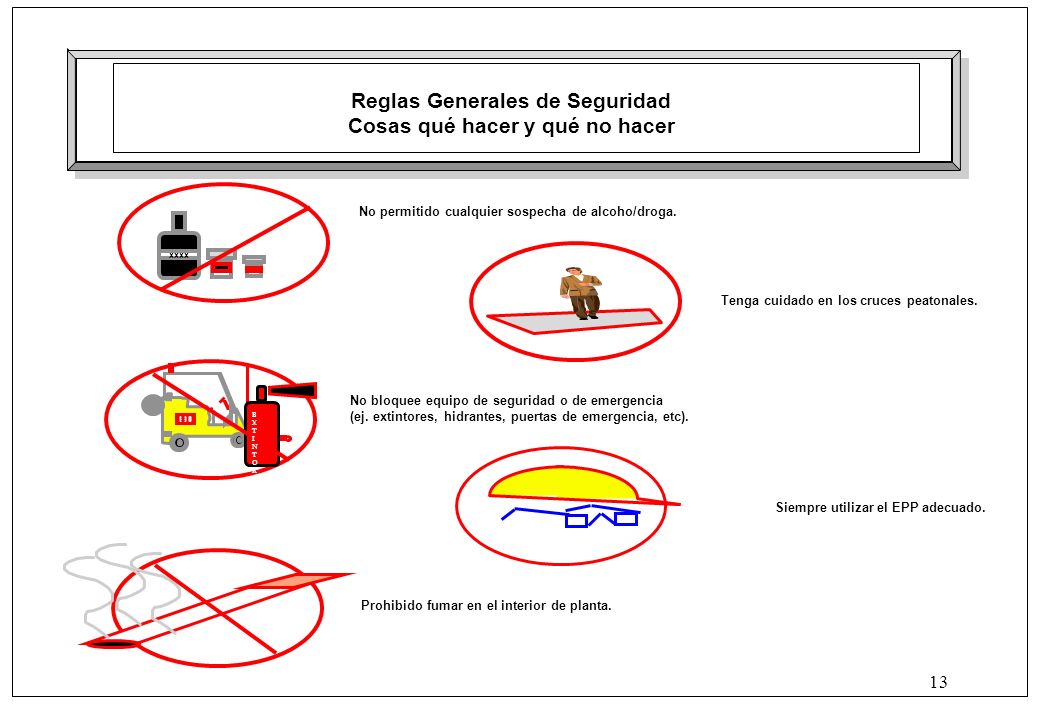

13 13 xxxx No permitido cualquier sospecha de alcoho/droga. No bloquee equipo de seguridad o de emergencia (ej. extintores, hidrantes, puertas de emergencia, etc). Tenga cuidado en los cruces peatonales. Siempre utilizar el EPP adecuado. Prohibido fumar en el interior de planta. Reglas Generales de Seguridad Cosas qué hacer y qué no hacer EXTINTOREXTINTOR

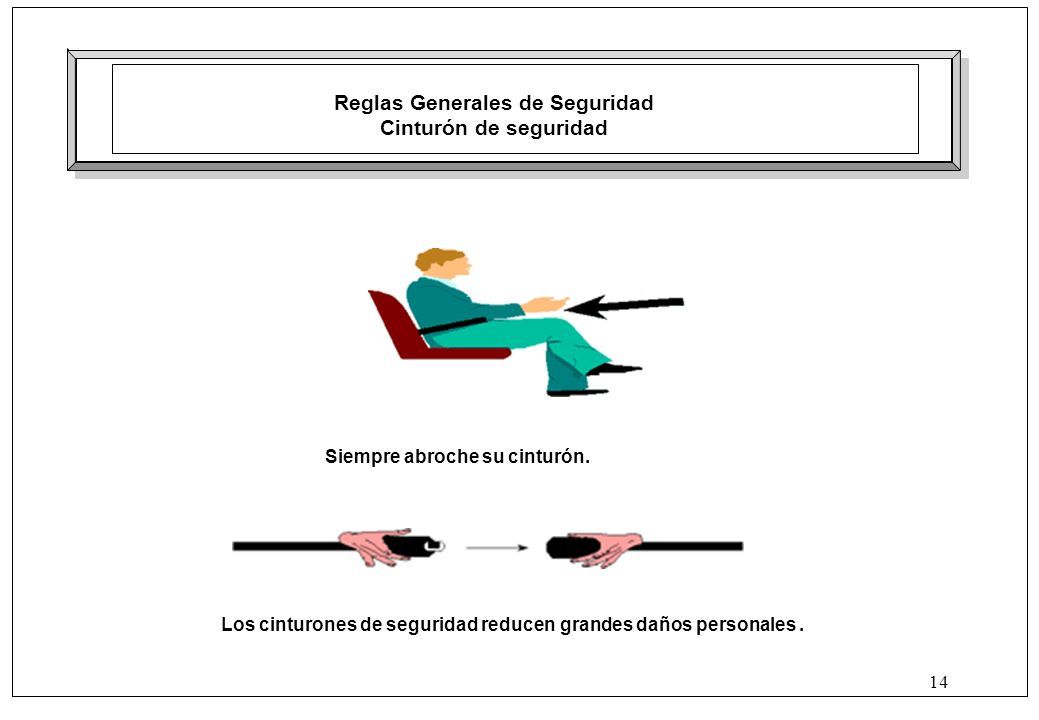

14 14 Siempre abroche su cinturón. Los cinturones de seguridad reducen grandes daños personales. Reglas Generales de Seguridad Cinturón de seguridad

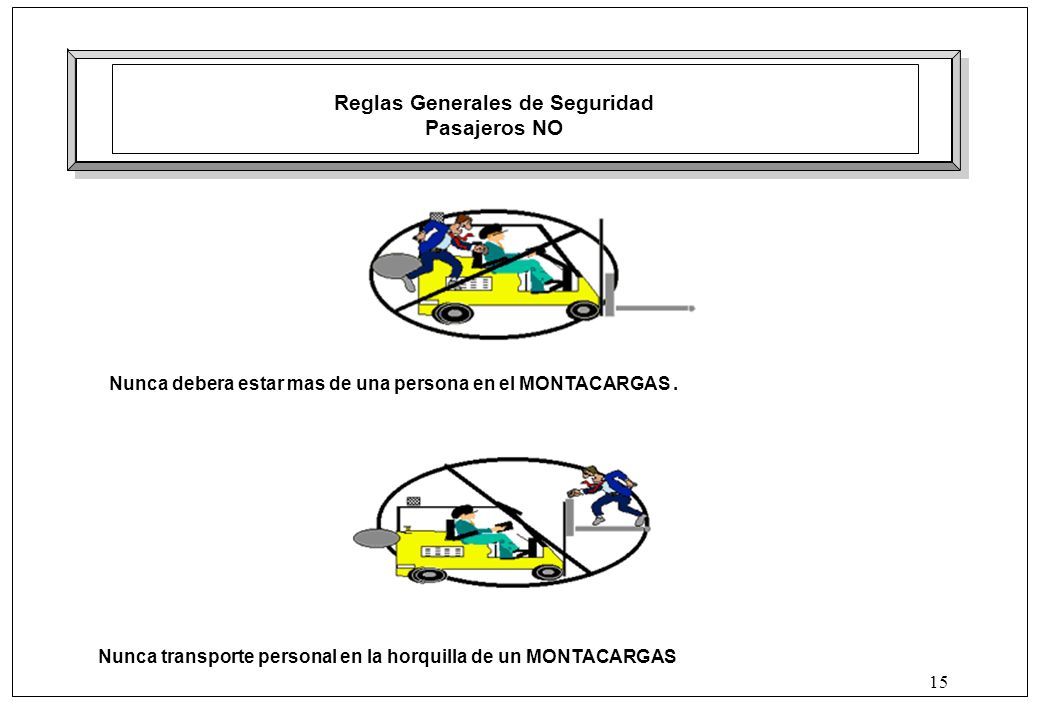

15 15 Nunca debera estar mas de una persona en el MONTACARGAS. Nunca transporte personal en la horquilla de un MONTACARGAS Reglas Generales de Seguridad Pasajeros NO

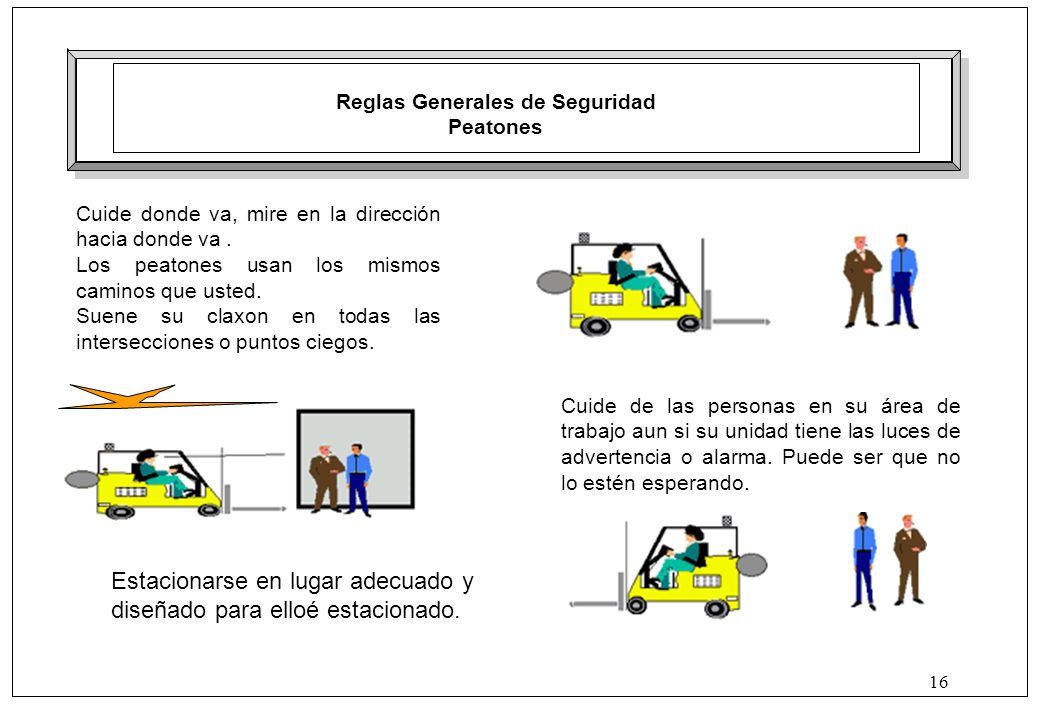

16 16 Cuide donde va, mire en la dirección hacia donde va. Los peatones usan los mismos caminos que usted. Suene su claxon en todas las intersecciones o puntos ciegos. Cuide de las personas en su área de trabajo aun si su unidad tiene las luces de advertencia o alarma. Puede ser que no lo estén esperando. Estacionarse en lugar adecuado y diseñado para elloé estacionado. Reglas Generales de Seguridad Peatones

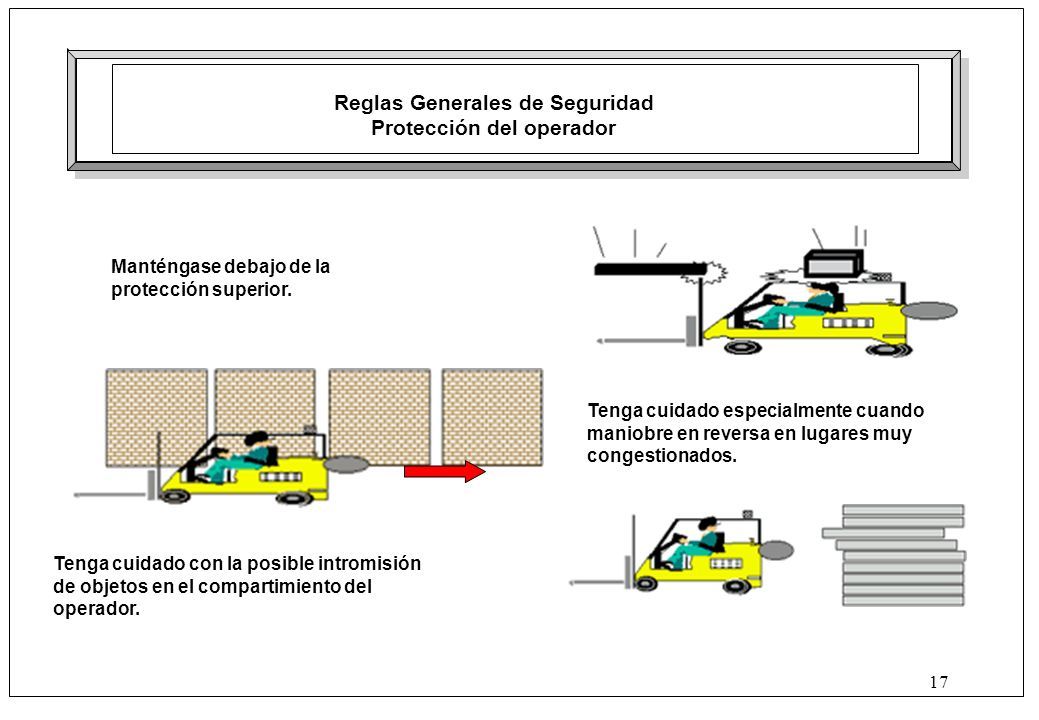

17 17 Manténgase debajo de la protección superior. Tenga cuidado especialmente cuando maniobre en reversa en lugares muy congestionados. Tenga cuidado con la posible intromisión de objetos en el compartimiento del operador. Reglas Generales de Seguridad Protección del operador

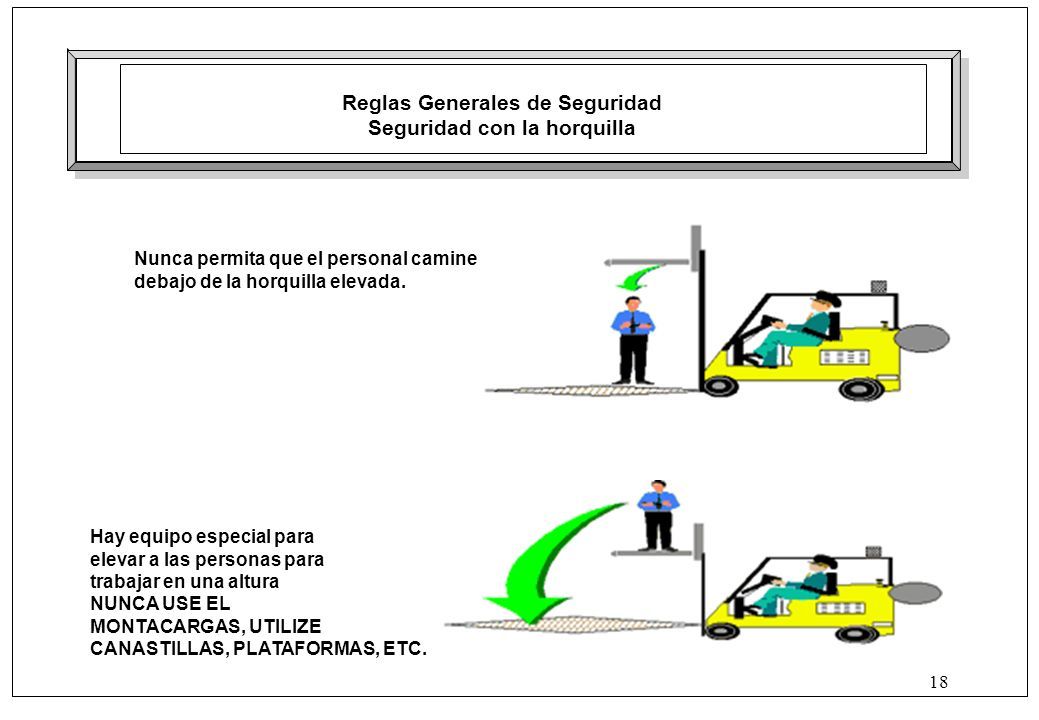

18 18 Nunca permita que el personal camine debajo de la horquilla elevada. Hay equipo especial para elevar a las personas para trabajar en una altura NUNCA USE EL MONTACARGAS, UTILIZE CANASTILLAS, PLATAFORMAS, ETC. Reglas Generales de Seguridad Seguridad con la horquilla

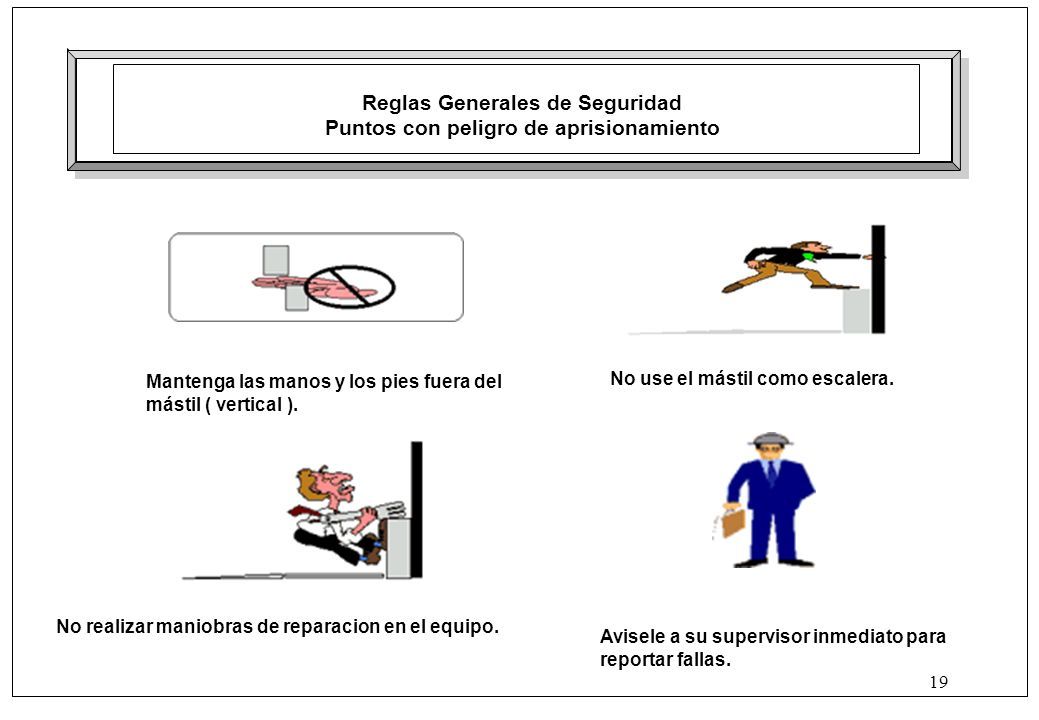

19 19 Mantenga las manos y los pies fuera del mástil ( vertical ). No use el mástil como escalera. No realizar maniobras de reparacion en el equipo. Avisele a su supervisor inmediato para reportar fallas. Reglas Generales de Seguridad Puntos con peligro de aprisionamiento

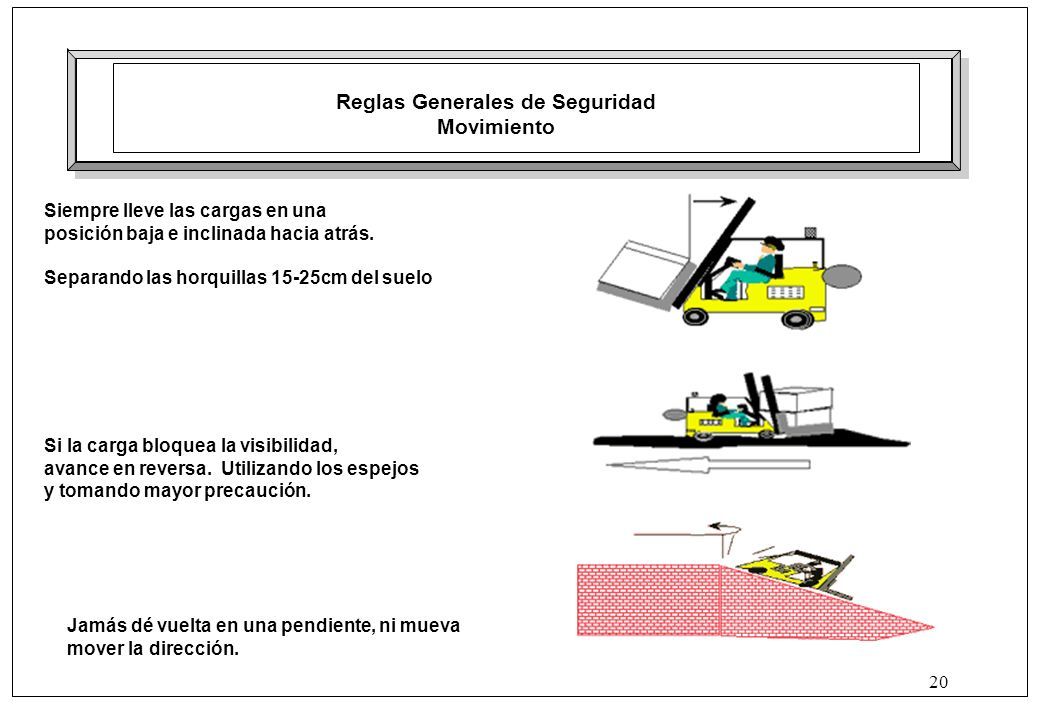

20 20 Siempre lleve las cargas en una posición baja e inclinada hacia atrás. Separando las horquillas 15-25cm del suelo Si la carga bloquea la visibilidad, avance en reversa. Utilizando los espejos y tomando mayor precaución. Jamás dé vuelta en una pendiente, ni mueva mover la dirección. Reglas Generales de Seguridad Movimiento

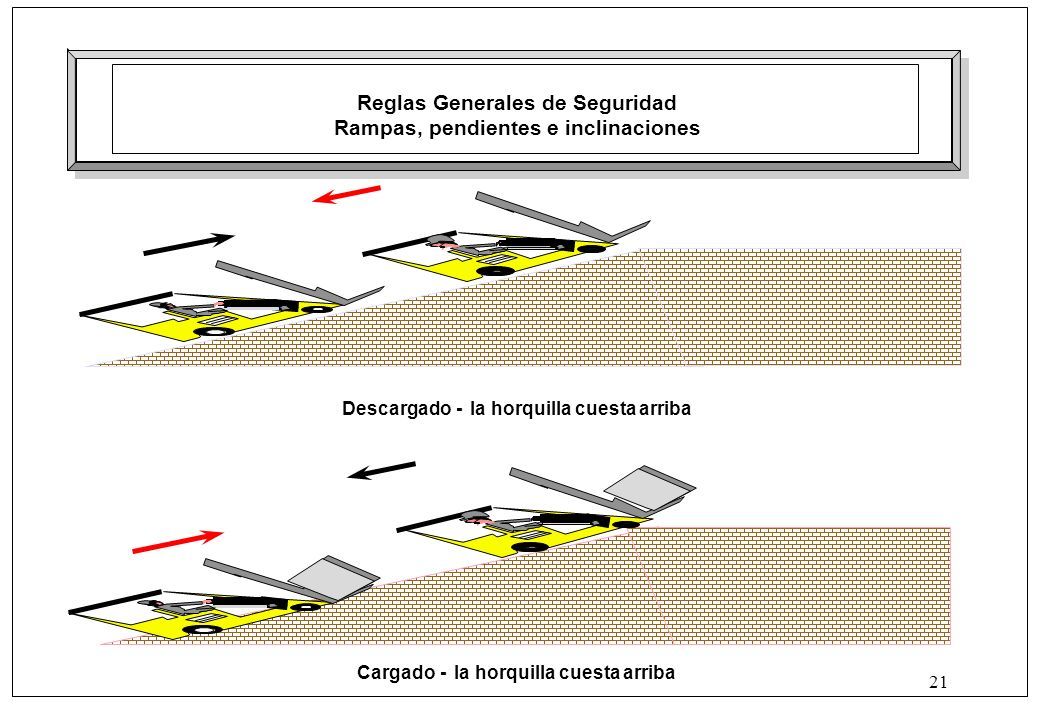

21 21 Descargado - la horquilla cuesta arriba Cargado - la horquilla cuesta arriba Reglas Generales de Seguridad Rampas, pendientes e inclinaciones

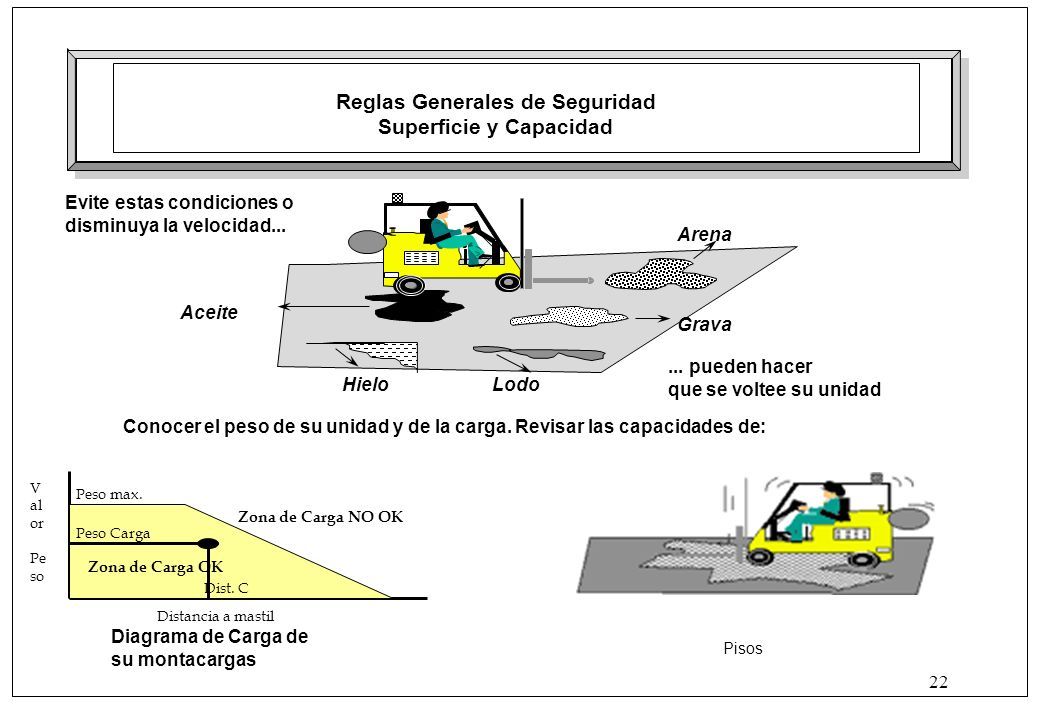

22 22 Arena Aceite Lodo Grava Hielo Evite estas condiciones o disminuya la velocidad...... pueden hacer que se voltee su unidad Conocer el peso de su unidad y de la carga. Revisar las capacidades de: Diagrama de Carga de su montacargas Pisos Reglas Generales de Seguridad Superficie y Capacidad Distancia a mastil Peso max. V al or Pe so Peso Carga Dist. C Zona de Carga OK Zona de Carga NO OK

23 23. Cuidado con los peatones. Revise los tacones de seguridad. Cuidado con las orillas. Las caídas pueden ser fatales. Reglas Generales de Seguridad Muelles y carga

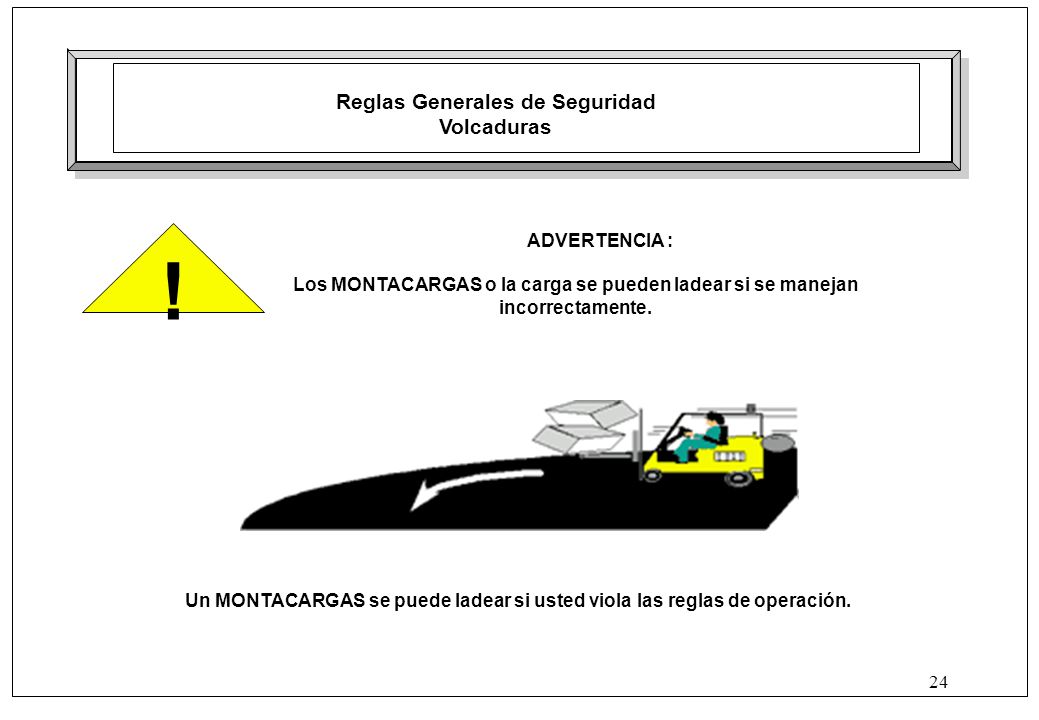

24 24 ADVERTENCIA : Los MONTACARGAS o la carga se pueden ladear si se manejan incorrectamente. Un MONTACARGAS se puede ladear si usted viola las reglas de operación. ! Reglas Generales de Seguridad Volcaduras

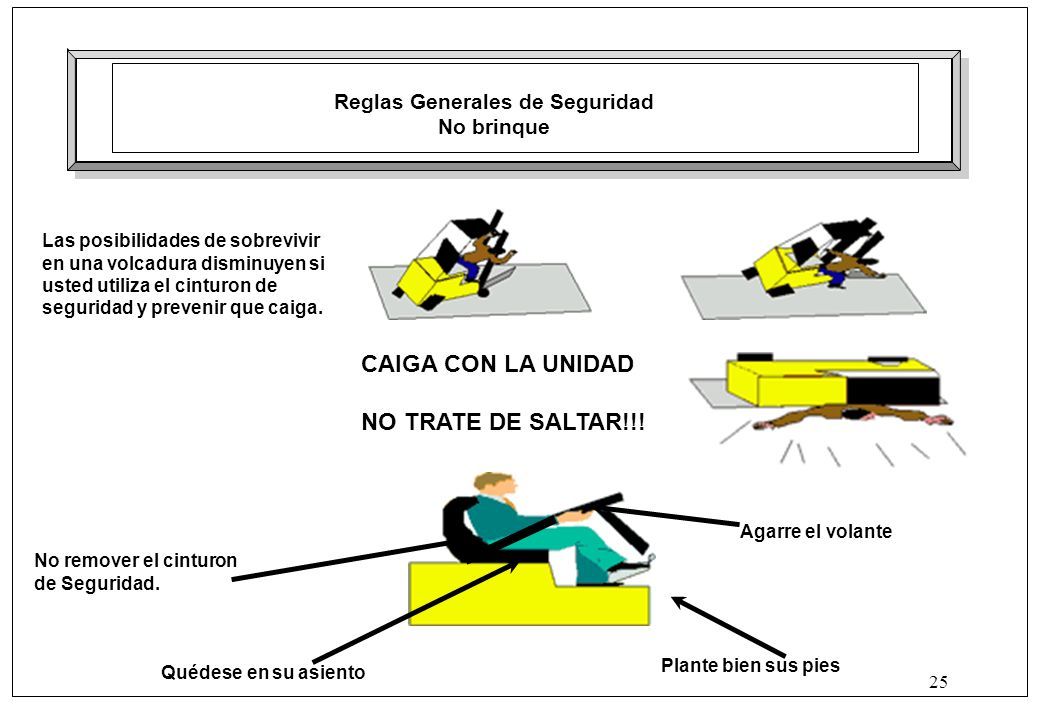

25 25 Las posibilidades de sobrevivir en una volcadura disminuyen si usted utiliza el cinturon de seguridad y prevenir que caiga. Quédese en su asiento Plante bien sus pies Agarre el volante CAIGA CON LA UNIDAD NO TRATE DE SALTAR!!! Reglas Generales de Seguridad No brinque No remover el cinturon de Seguridad.

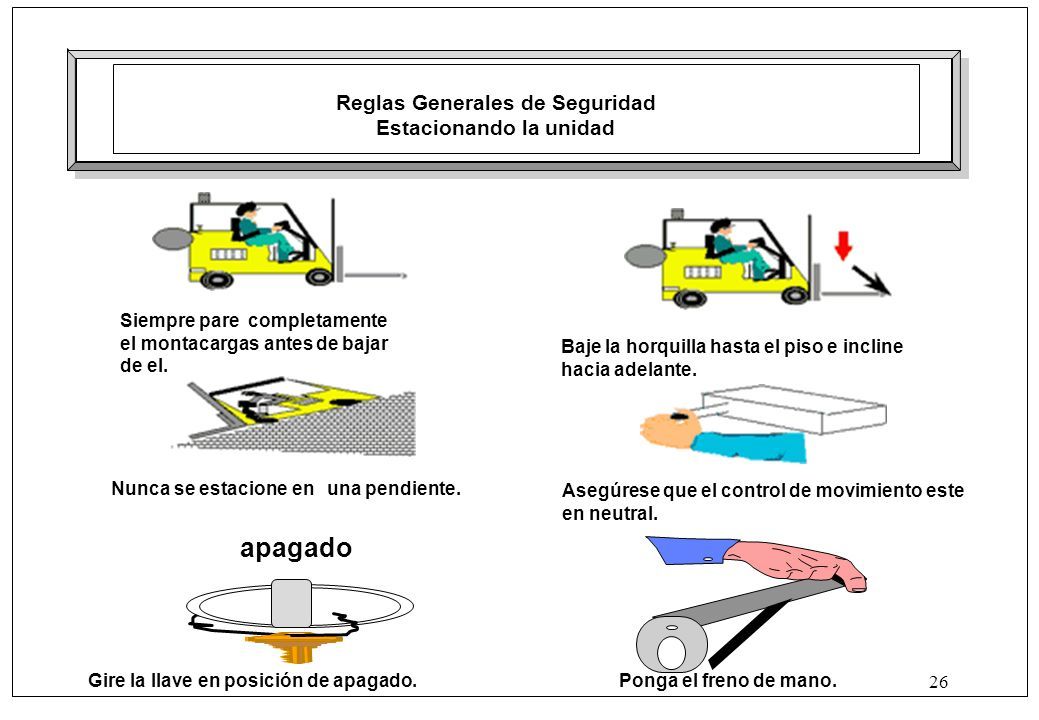

26 26 apagado Nunca se estacione en una pendiente. Baje la horquilla hasta el piso e incline hacia adelante. Ponga el freno de mano.Gire la llave en posición de apagado. Asegúrese que el control de movimiento este en neutral. Siempre pare completamente el montacargas antes de bajar de el. Reglas Generales de Seguridad Estacionando la unidad

27 27 3RIESGOS DE OPERACION Esta seccion muestra riesgos que puedan causar que algun asociado cercano a usted y el montacarga se pueda lastimar severamente. Como operador, debe identificar otros riesgos. Avise a su supervisor para que le ayude a identificar y evitar estos riesgos. INDICE

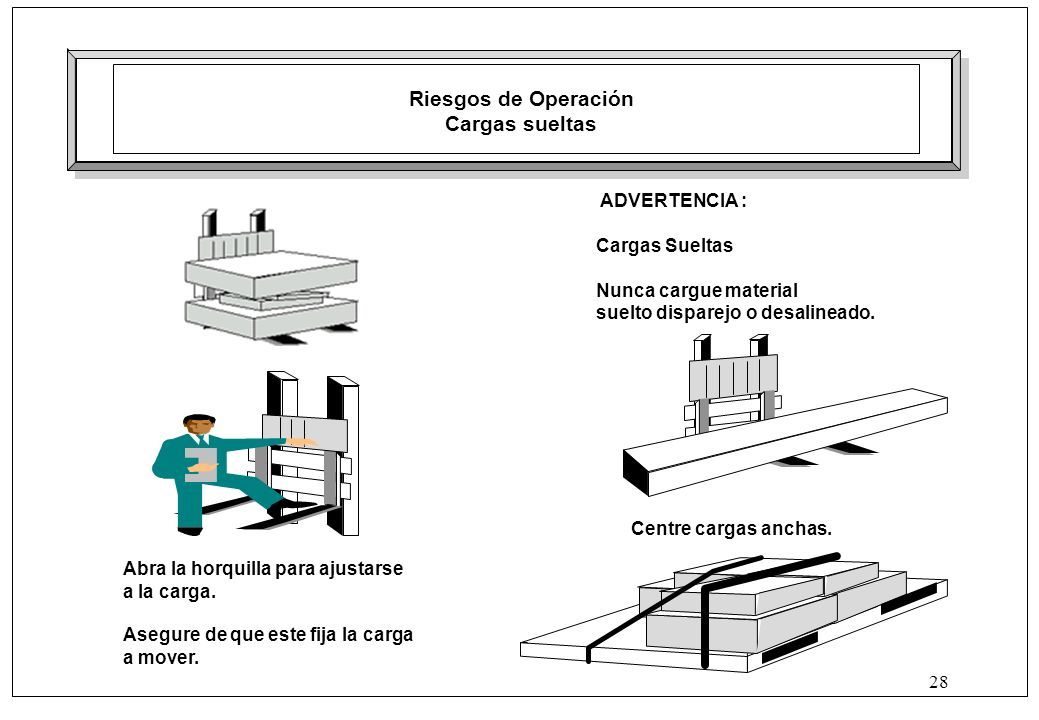

28 28 Riesgos de Operación Cargas sueltas ADVERTENCIA : Cargas Sueltas Nunca cargue material suelto disparejo o desalineado. Abra la horquilla para ajustarse a la carga. Centre cargas anchas. Asegure de que este fija la carga a mover.

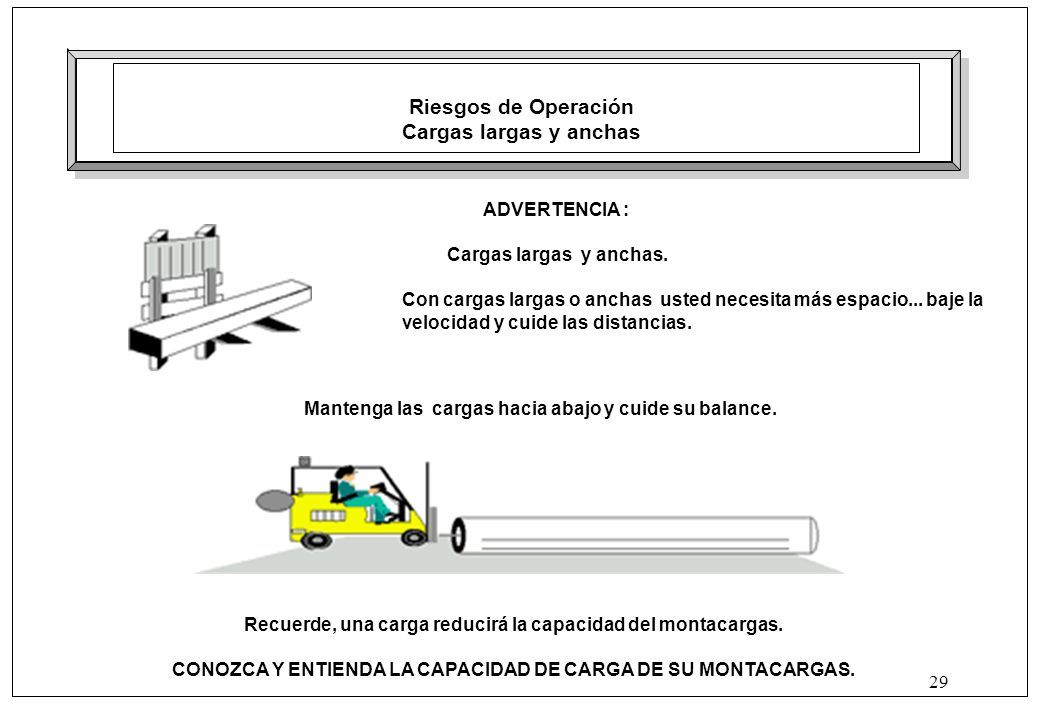

29 29 ADVERTENCIA : Cargas largas y anchas. Con cargas largas o anchas usted necesita más espacio... baje la velocidad y cuide las distancias. Mantenga las cargas hacia abajo y cuide su balance. Recuerde, una carga reducirá la capacidad del montacargas. CONOZCA Y ENTIENDA LA CAPACIDAD DE CARGA DE SU MONTACARGAS. Riesgos de Operación Cargas largas y anchas

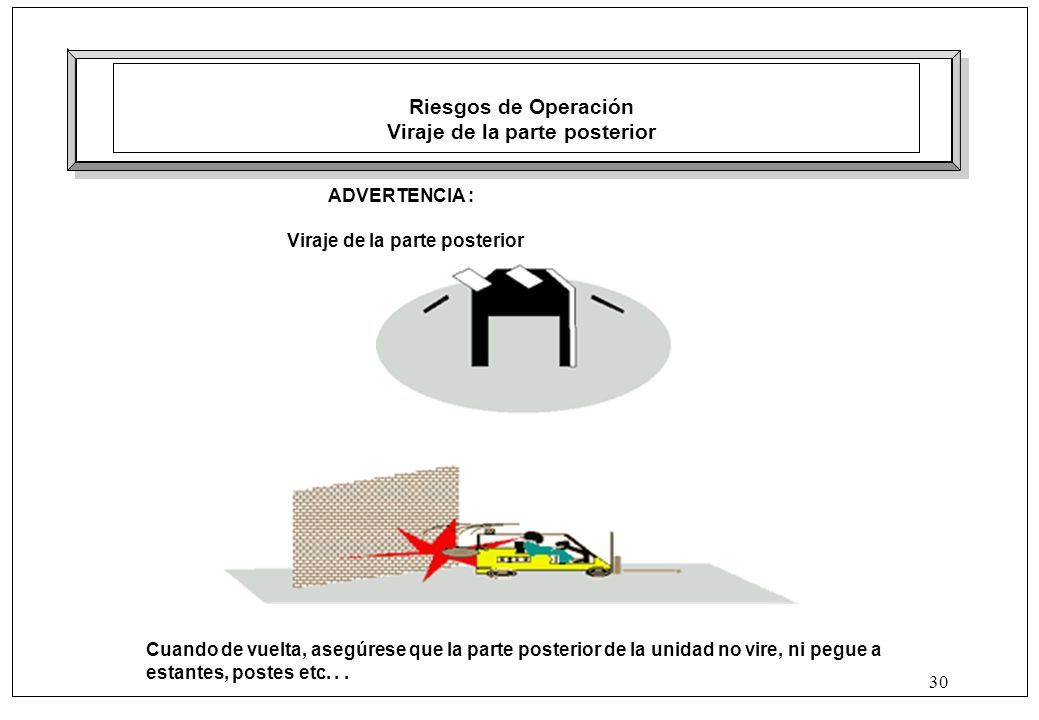

30 30 ADVERTENCIA : Viraje de la parte posterior Cuando de vuelta, asegúrese que la parte posterior de la unidad no vire, ni pegue a estantes, postes etc... Riesgos de Operación Viraje de la parte posterior

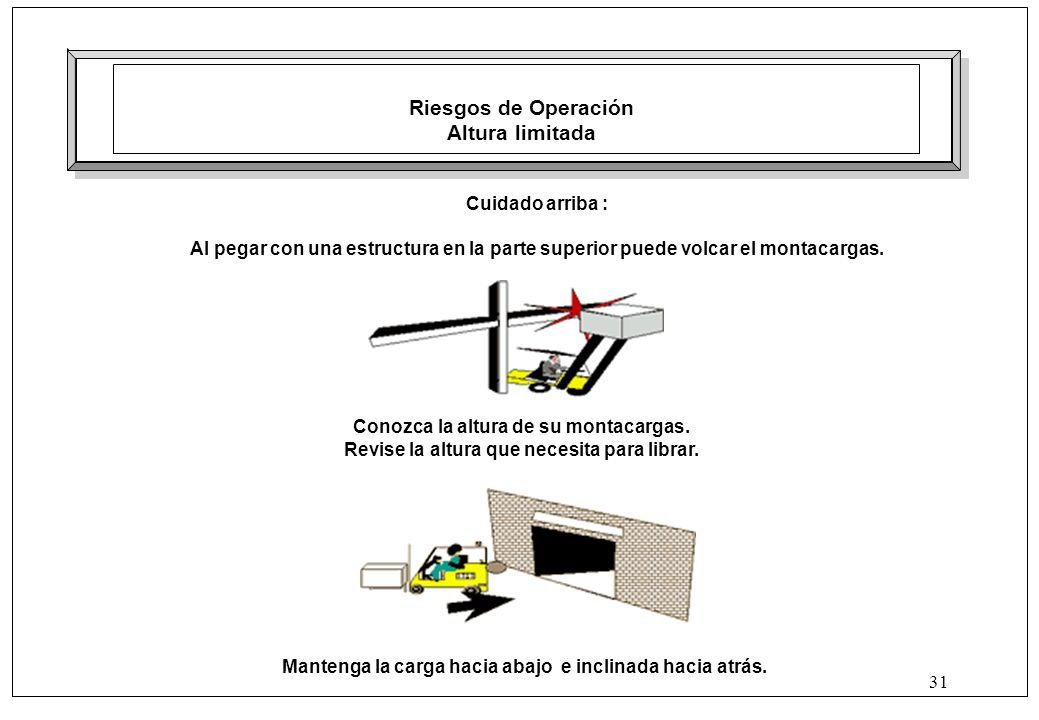

31 31 Cuidado arriba : Al pegar con una estructura en la parte superior puede volcar el montacargas. Conozca la altura de su montacargas. Revise la altura que necesita para librar. Mantenga la carga hacia abajo e inclinada hacia atrás. Riesgos de Operación Altura limitada

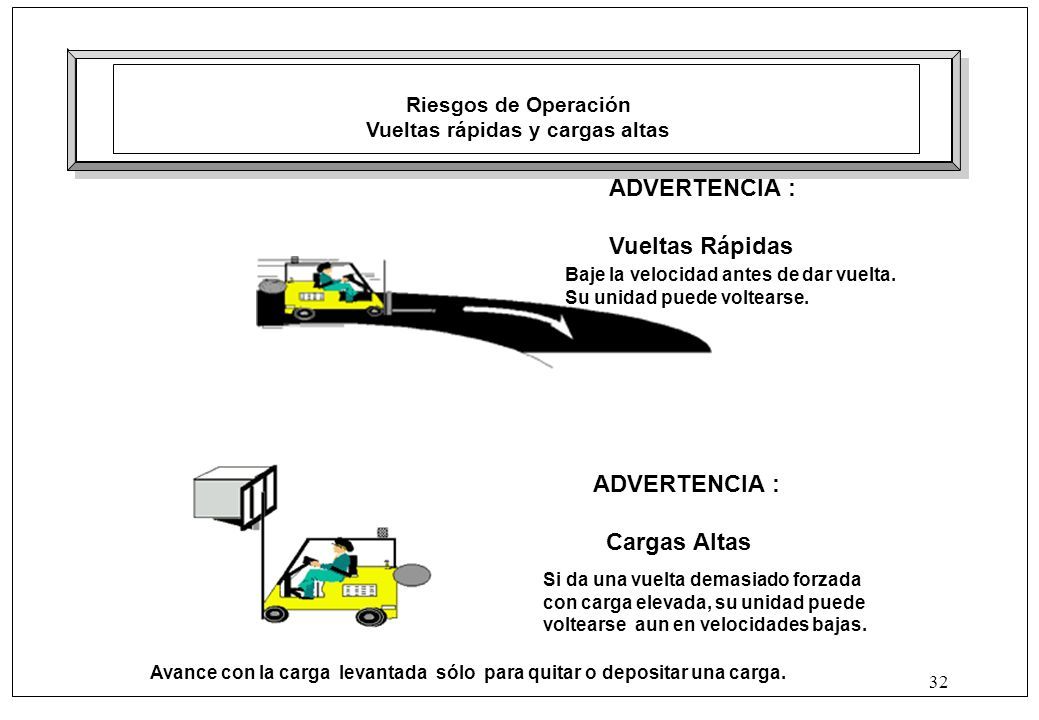

32 32 ADVERTENCIA : Vueltas Rápidas Baje la velocidad antes de dar vuelta. Su unidad puede voltearse. ADVERTENCIA : Cargas Altas Si da una vuelta demasiado forzada con carga elevada, su unidad puede voltearse aun en velocidades bajas. Avance con la carga levantada sólo para quitar o depositar una carga. Riesgos de Operación Vueltas rápidas y cargas altas

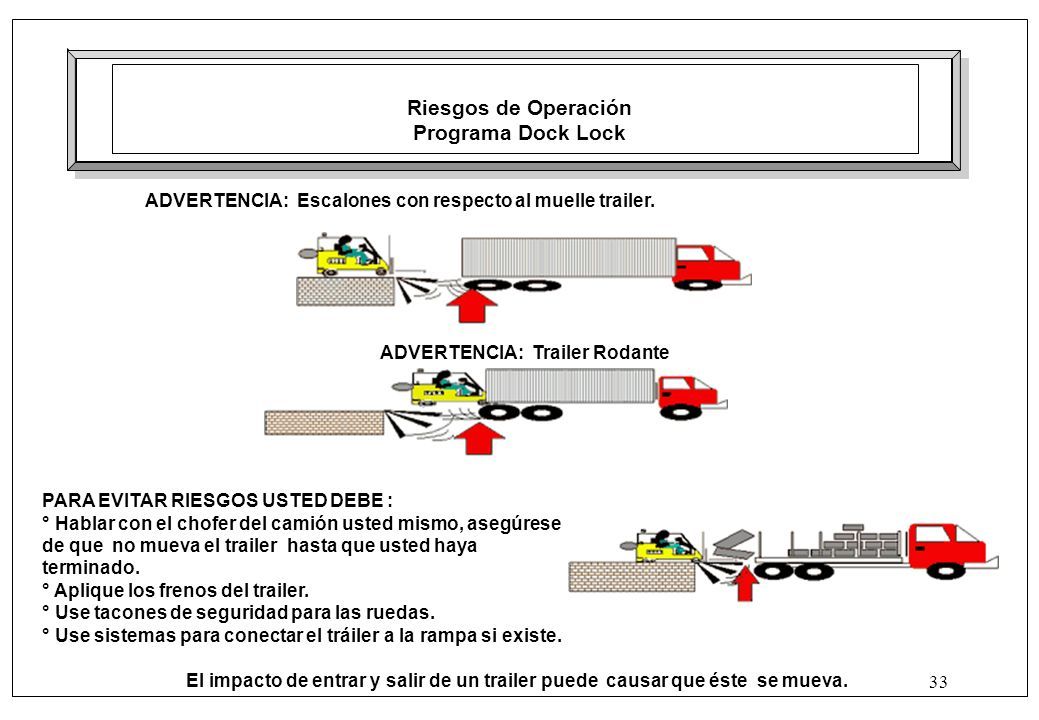

33 33 ADVERTENCIA: Escalones con respecto al muelle trailer. PARA EVITAR RIESGOS USTED DEBE : ° Hablar con el chofer del camión usted mismo, asegúrese de que no mueva el trailer hasta que usted haya terminado. ° Aplique los frenos del trailer. ° Use tacones de seguridad para las ruedas. ° Use sistemas para conectar el tráiler a la rampa si existe. ADVERTENCIA: Trailer Rodante El impacto de entrar y salir de un trailer puede causar que éste se mueva. Riesgos de Operación Programa Dock Lock

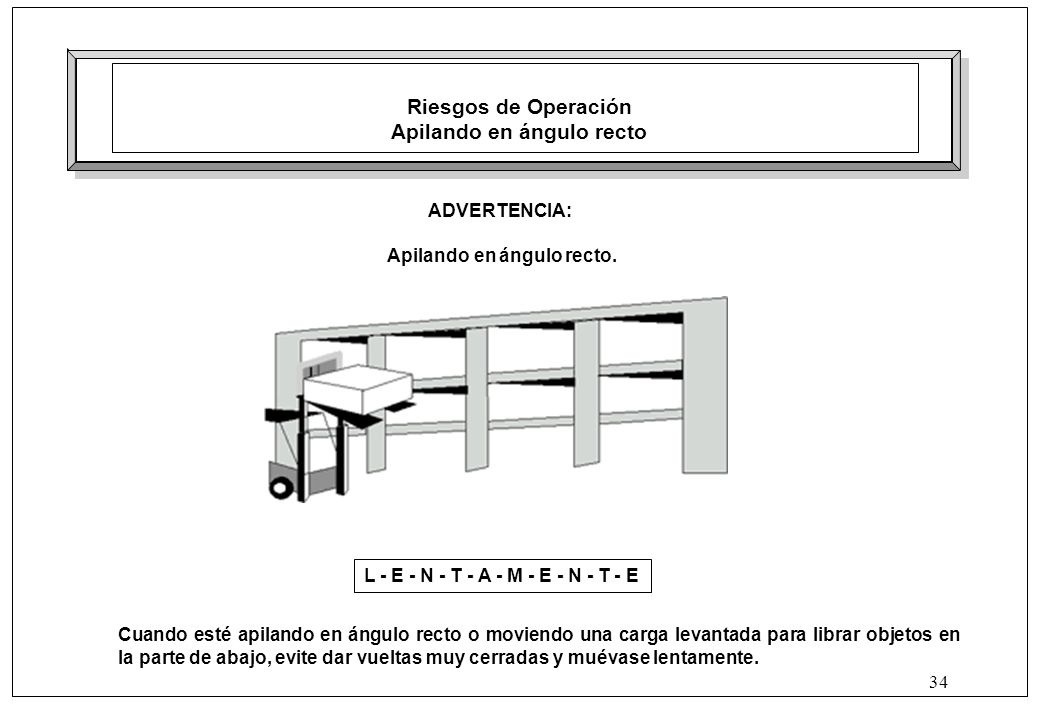

34 34 L - E - N - T - A - M - E - N - T - E ADVERTENCIA: Apilando en ángulo recto. Cuando esté apilando en ángulo recto o moviendo una carga levantada para librar objetos en la parte de abajo, evite dar vueltas muy cerradas y muévase lentamente. Riesgos de Operación Apilando en ángulo recto

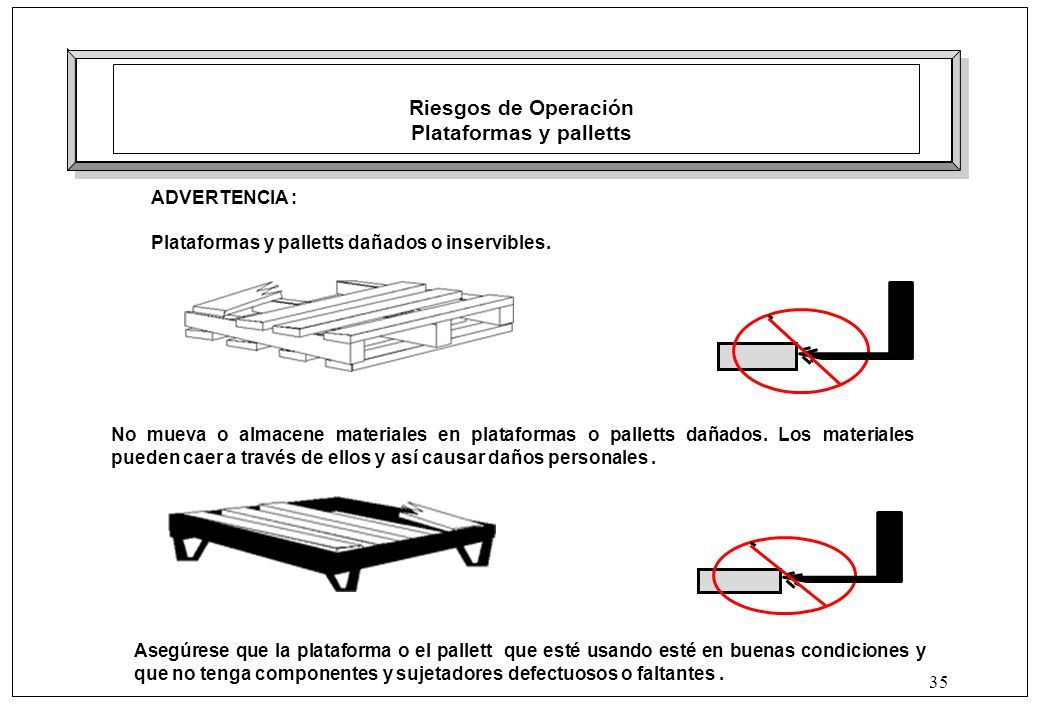

35 35 Asegúrese que la plataforma o el pallett que esté usando esté en buenas condiciones y que no tenga componentes y sujetadores defectuosos o faltantes. No mueva o almacene materiales en plataformas o palletts dañados. Los materiales pueden caer a través de ellos y así causar daños personales. ADVERTENCIA : Plataformas y palletts dañados o inservibles. Riesgos de Operación Plataformas y palletts

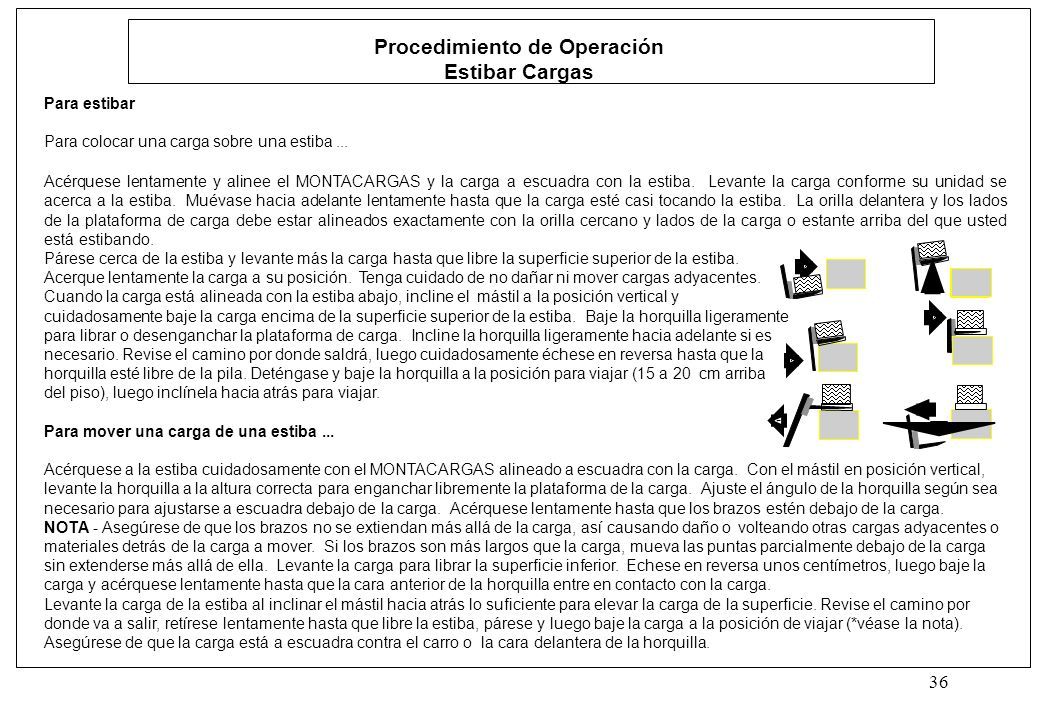

36 36 Para estibar Para colocar una carga sobre una estiba... Acérquese lentamente y alinee el MONTACARGAS y la carga a escuadra con la estiba. Levante la carga conforme su unidad se acerca a la estiba. Muévase hacia adelante lentamente hasta que la carga esté casi tocando la estiba. La orilla delantera y los lados de la plataforma de carga debe estar alineados exactamente con la orilla cercano y lados de la carga o estante arriba del que usted está estibando. Párese cerca de la estiba y levante más la carga hasta que libre la superficie superior de la estiba. Acerque lentamente la carga a su posición. Tenga cuidado de no dañar ni mover cargas adyacentes. Cuando la carga está alineada con la estiba abajo, incline el mástil a la posición vertical y cuidadosamente baje la carga encima de la superficie superior de la estiba. Baje la horquilla ligeramente para librar o desenganchar la plataforma de carga. Incline la horquilla ligeramente hacia adelante si es necesario. Revise el camino por donde saldrá, luego cuidadosamente échese en reversa hasta que la horquilla esté libre de la pila. Deténgase y baje la horquilla a la posición para viajar (15 a 20 cm arriba del piso), luego inclínela hacia atrás para viajar. Para mover una carga de una estiba... Acérquese a la estiba cuidadosamente con el MONTACARGAS alineado a escuadra con la carga. Con el mástil en posición vertical, levante la horquilla a la altura correcta para enganchar libremente la plataforma de la carga. Ajuste el ángulo de la horquilla según sea necesario para ajustarse a escuadra debajo de la carga. Acérquese lentamente hasta que los brazos estén debajo de la carga. NOTA - Asegúrese de que los brazos no se extiendan más allá de la carga, así causando daño o volteando otras cargas adyacentes o materiales detrás de la carga a mover. Si los brazos son más largos que la carga, mueva las puntas parcialmente debajo de la carga sin extenderse más allá de ella. Levante la carga para librar la superficie inferior. Echese en reversa unos centímetros, luego baje la carga y acérquese lentamente hasta que la cara anterior de la horquilla entre en contacto con la carga. Levante la carga de la estiba al inclinar el mástil hacia atrás lo suficiente para elevar la carga de la superficie. Revise el camino por donde va a salir, retírese lentamente hasta que libre la estiba, párese y luego baje la carga a la posición de viajar (*véase la nota). Asegúrese de que la carga está a escuadra contra el carro o la cara delantera de la horquilla. Procedimiento de Operación Estibar Cargas

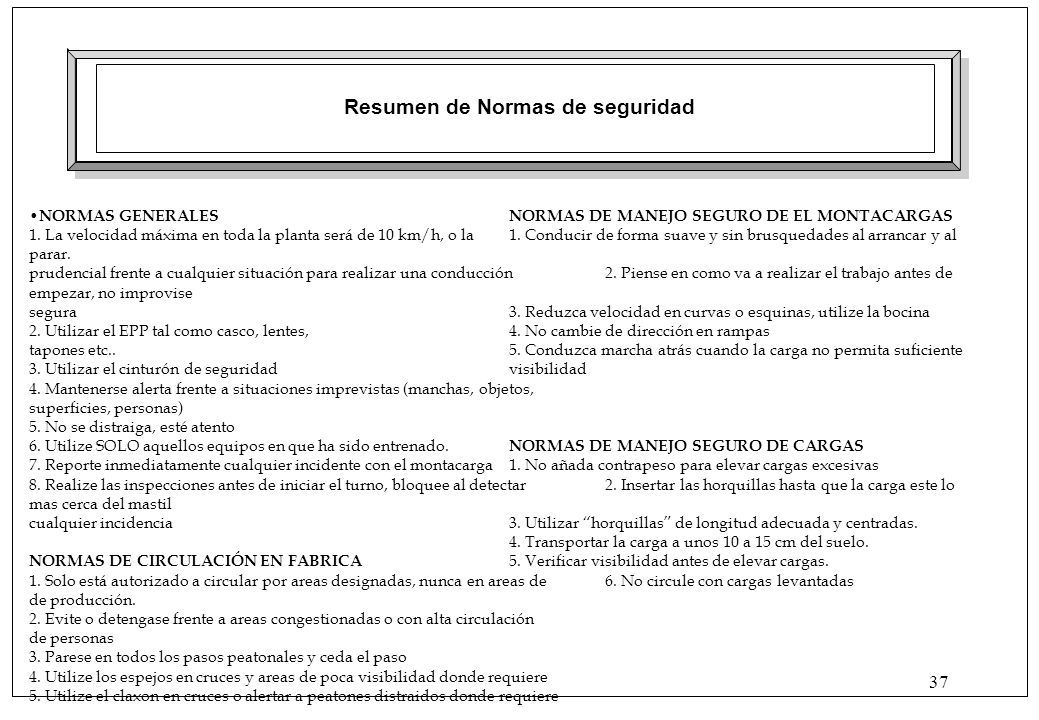

37 37 Resumen de Normas de seguridad NORMAS GENERALESNORMAS DE MANEJO SEGURO DE EL MONTACARGAS 1. La velocidad máxima en toda la planta será de 10 km/h, o la 1. Conducir de forma suave y sin brusquedades al arrancar y al parar. prudencial frente a cualquier situación para realizar una conducción 2. Piense en como va a realizar el trabajo antes de empezar, no improvise segura3. Reduzca velocidad en curvas o esquinas, utilize la bocina 2. Utilizar el EPP tal como casco, lentes, 4. No cambie de dirección en rampas tapones etc..5. Conduzca marcha atrás cuando la carga no permita suficiente 3. Utilizar el cinturón de seguridadvisibilidad 4. Mantenerse alerta frente a situaciones imprevistas (manchas, objetos, superficies, personas) 5. No se distraiga, esté atento 6. Utilize SOLO aquellos equipos en que ha sido entrenado. NORMAS DE MANEJO SEGURO DE CARGAS 7. Reporte inmediatamente cualquier incidente con el montacarga1. No añada contrapeso para elevar cargas excesivas 8. Realize las inspecciones antes de iniciar el turno, bloquee al detectar 2. Insertar las horquillas hasta que la carga este lo mas cerca del mastil cualquier incidencia3. Utilizar “horquillas” de longitud adecuada y centradas. 4. Transportar la carga a unos 10 a 15 cm del suelo. NORMAS DE CIRCULACIÓN EN FABRICA 5. Verificar visibilidad antes de elevar cargas. 1. Solo está autorizado a circular por areas designadas, nunca en areas de 6. No circule con cargas levantadas de producción. 2. Evite o detengase frente a areas congestionadas o con alta circulación de personas 3. Parese en todos los pasos peatonales y ceda el paso 4. Utilize los espejos en cruces y areas de poca visibilidad donde requiere 5. Utilize el claxon en cruces o alertar a peatones distraidos donde requiere
