1 CANTIDADES DE OBRA

2  Como calcularía el volumen de excavación y relleno necesario para instalar 30mts de tubería sanitaria d= 8”, altura mínima de profundidad 1m, pendiente de la tubería 3%, considere un ancho de excavación de 0,6mts y talud 0,5: 1

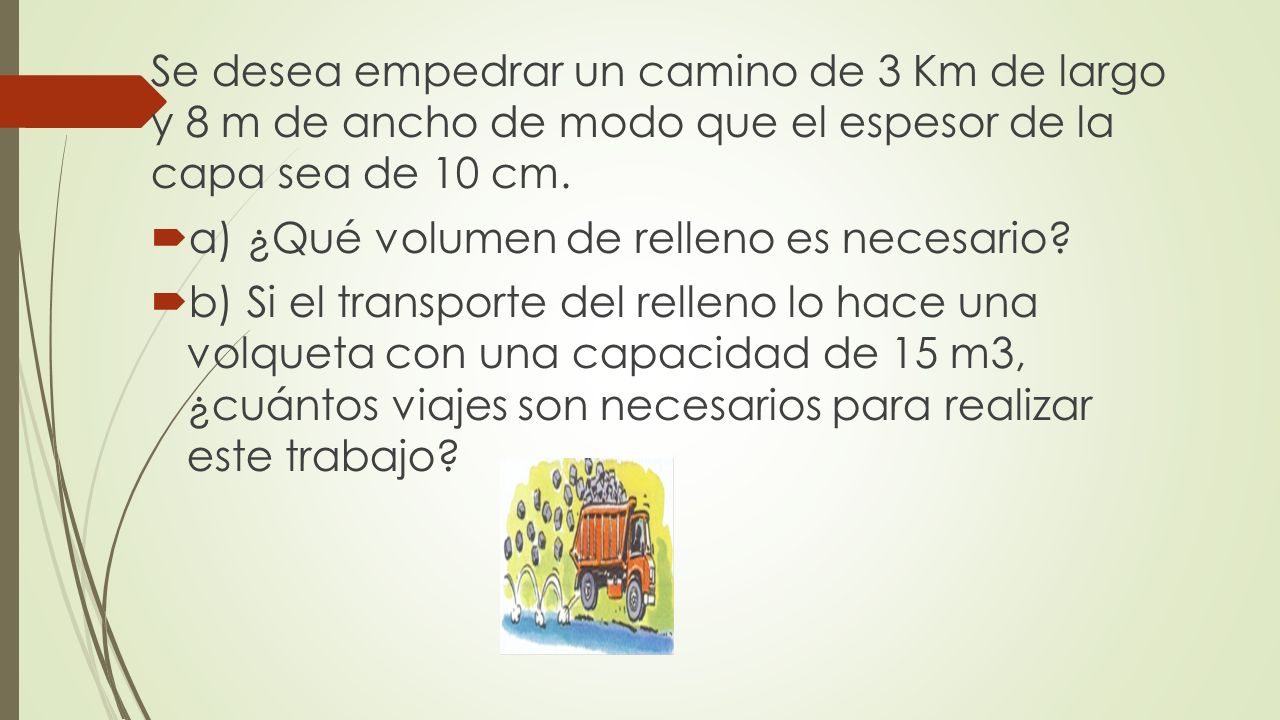

3 Se desea empedrar un camino de 3 Km de largo y 8 m de ancho de modo que el espesor de la capa sea de 10 cm.  a)¿Qué volumen de relleno es necesario?  b)Si el transporte del relleno lo hace una volqueta con una capacidad de 15 m3, ¿cuántos viajes son necesarios para realizar este trabajo?

4 Un terreno tiene 2200 metros cuadrados de área según levantamiento hecho. Si se representa a escala 1:500. Cuál será el área en el plano en cm cuadrados,

5

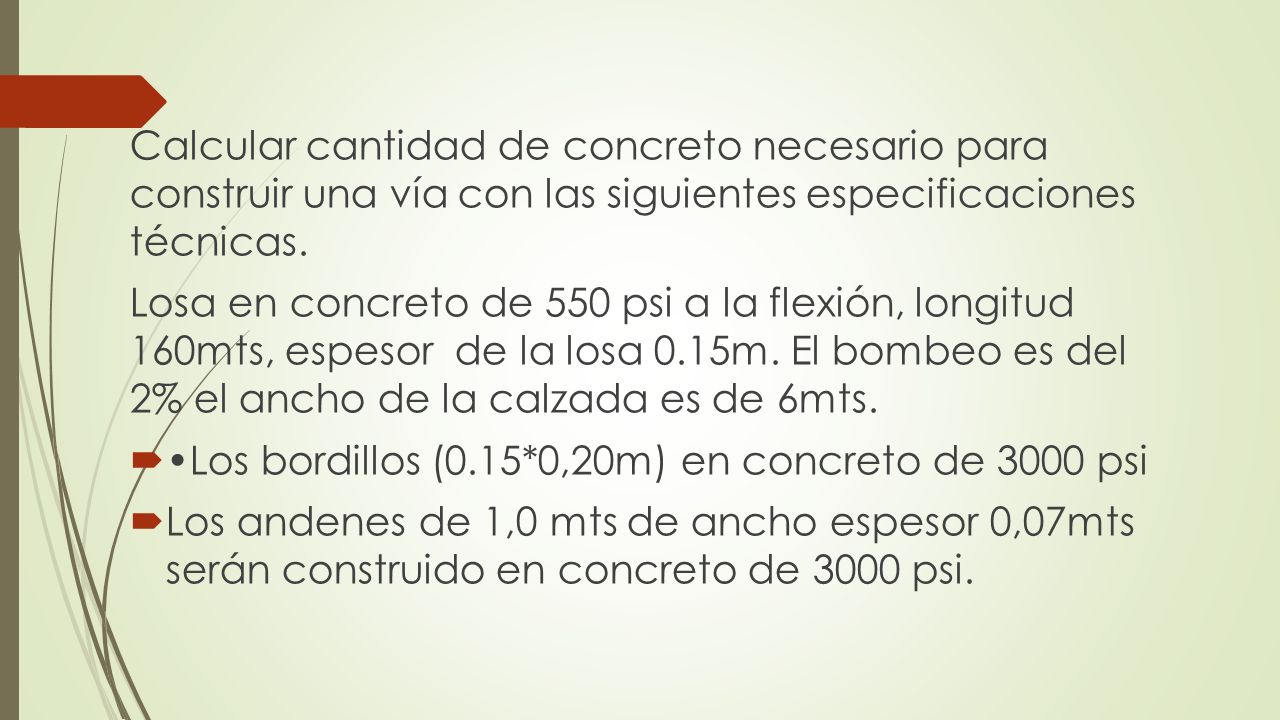

6 Calcular cantidad de concreto necesario para construir una vía con las siguientes especificaciones técnicas. Losa en concreto de 550 psi a la flexión, longitud 160mts, espesor de la losa 0.15m. El bombeo es del 2% el ancho de la calzada es de 6mts.  Los bordillos (0.15*0,20m) en concreto de 3000 psi  Los andenes de 1,0 mts de ancho espesor 0,07mts serán construido en concreto de 3000 psi.

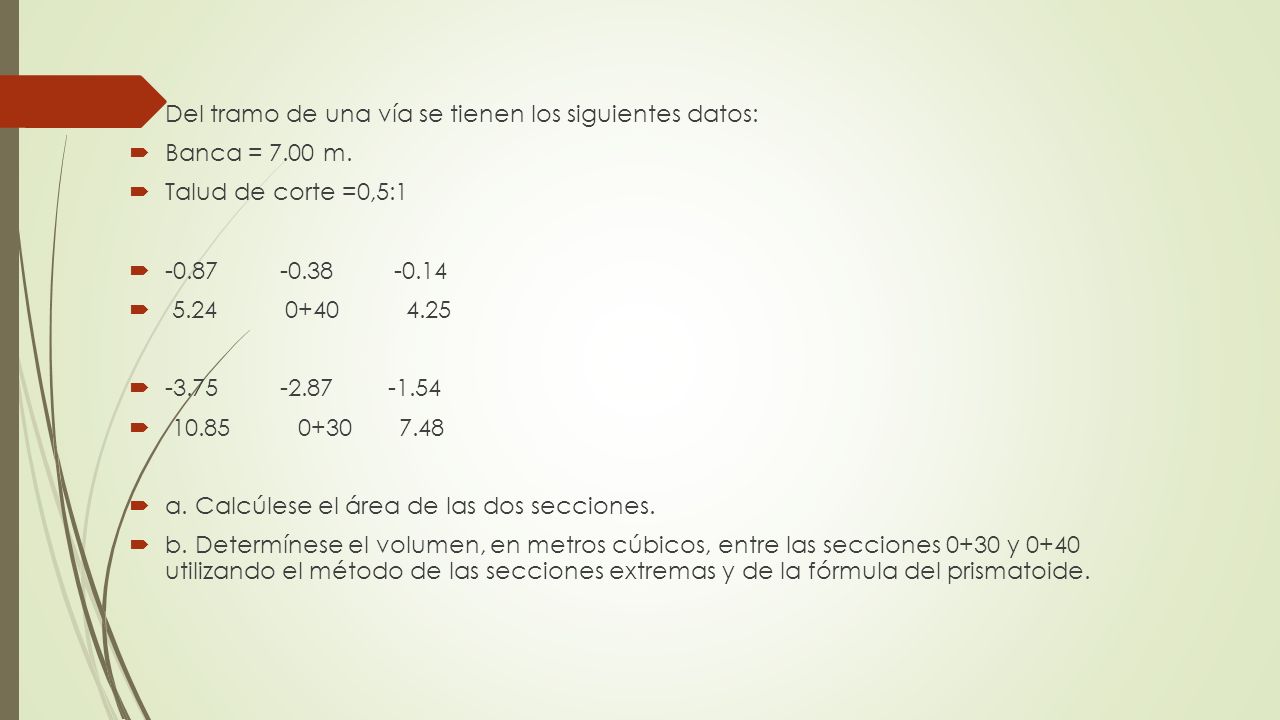

7  Del tramo de una vía se tienen los siguientes datos:  Banca = 7.00 m.  Talud de corte =0,5:1  -0.87 -0.38 -0.14  5.24 0+40 4.25  -3.75 -2.87 -1.54  10.85 0+30 7.48  a. Calcúlese el área de las dos secciones.  b. Determínese el volumen, en metros cúbicos, entre las secciones 0+30 y 0+40 utilizando el método de las secciones extremas y de la fórmula del prismatoide.
