INTRODUCCIÓN Se llama instalación eléctrica al conjunto de elementos necesarios que permiten transportar y distribuir la energía eléctrica desde el punto.

Presentación del tema: "INTRODUCCIÓN Se llama instalación eléctrica al conjunto de elementos necesarios que permiten transportar y distribuir la energía eléctrica desde el punto."— Transcripción de la presentación:

1

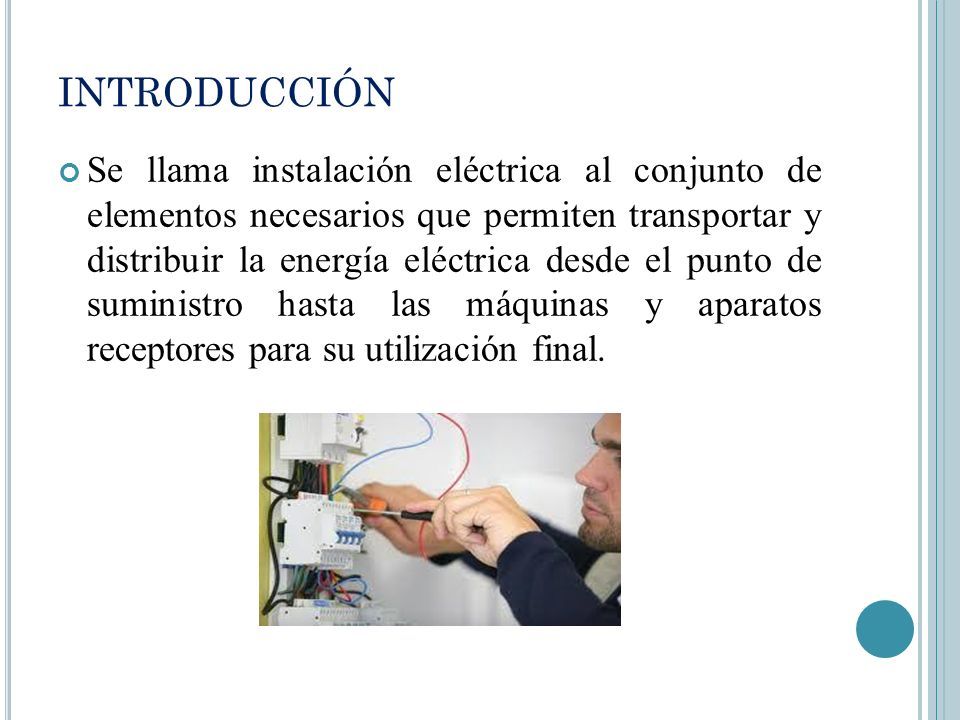

2 INTRODUCCIÓN Se llama instalación eléctrica al conjunto de elementos necesarios que permiten transportar y distribuir la energía eléctrica desde el punto de suministro hasta las máquinas y aparatos receptores para su utilización final.

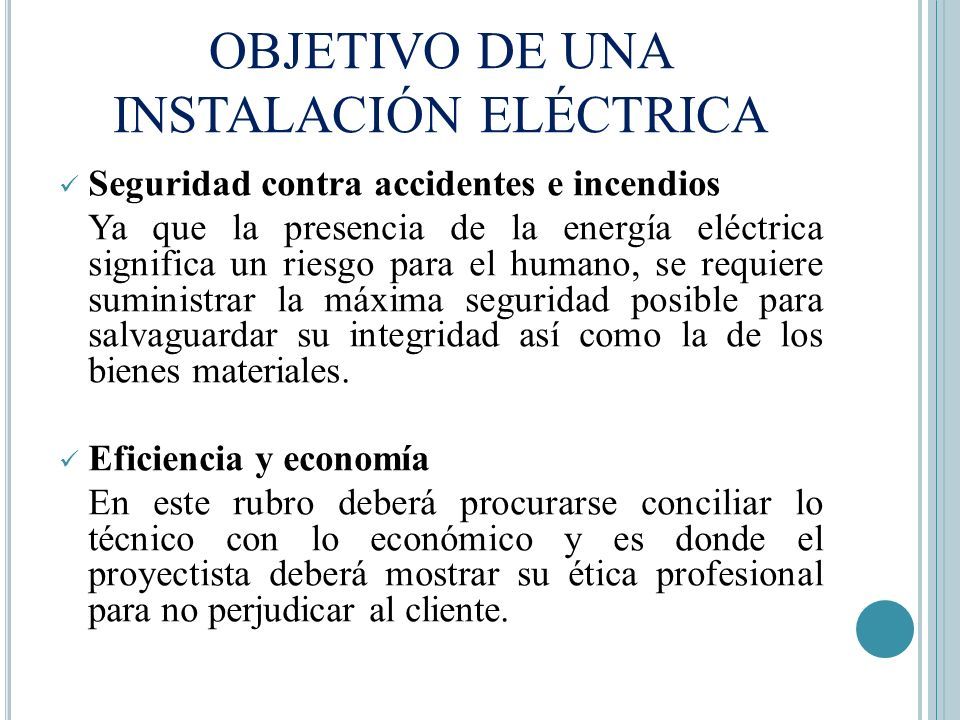

3 OBJETIVO DE UNA INSTALACIÓN ELÉCTRICA Seguridad contra accidentes e incendios Ya que la presencia de la energía eléctrica significa un riesgo para el humano, se requiere suministrar la máxima seguridad posible para salvaguardar su integridad así como la de los bienes materiales. Eficiencia y economía En este rubro deberá procurarse conciliar lo técnico con lo económico y es donde el proyectista deberá mostrar su ética profesional para no perjudicar al cliente.

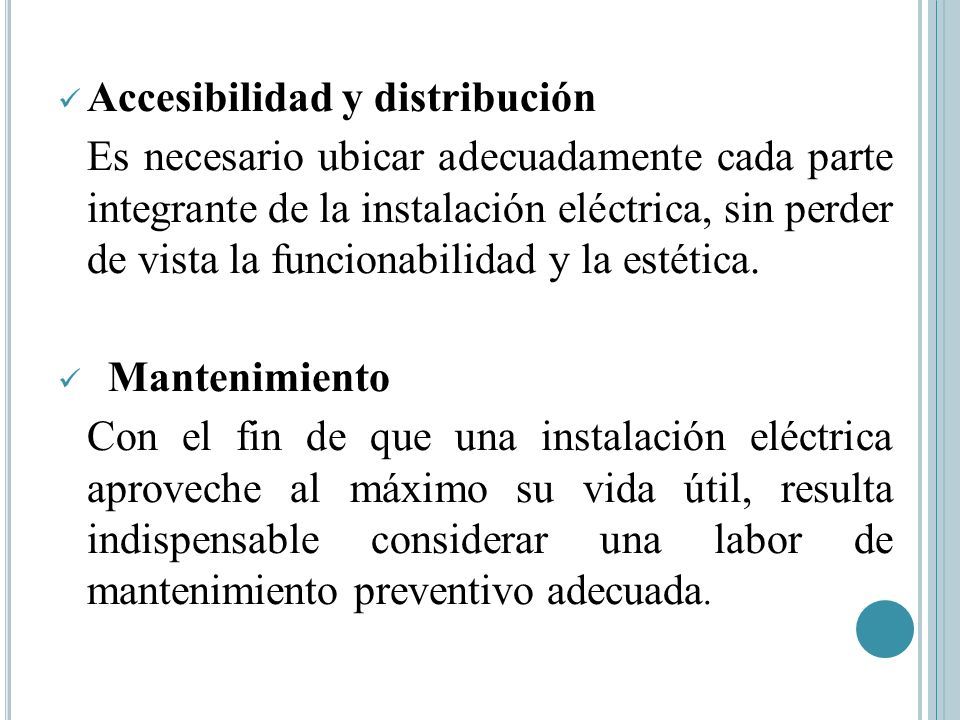

4 Accesibilidad y distribución Es necesario ubicar adecuadamente cada parte integrante de la instalación eléctrica, sin perder de vista la funcionabilidad y la estética. Mantenimiento Con el fin de que una instalación eléctrica aproveche al máximo su vida útil, resulta indispensable considerar una labor de mantenimiento preventivo adecuada.

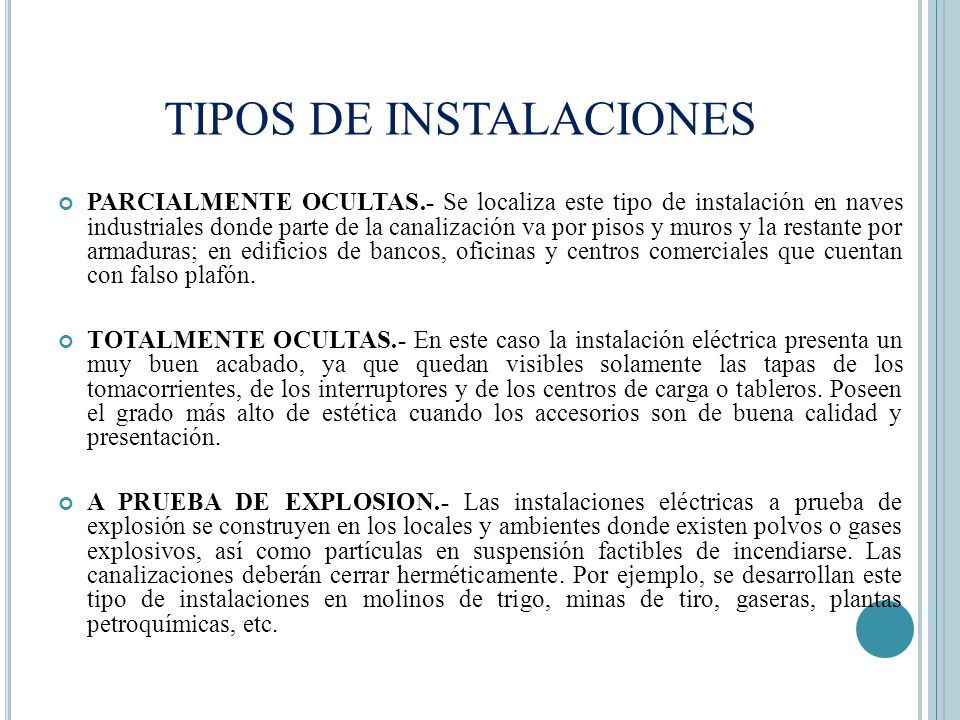

5 PARCIALMENTE OCULTAS.- Se localiza este tipo de instalación en naves industriales donde parte de la canalización va por pisos y muros y la restante por armaduras; en edificios de bancos, oficinas y centros comerciales que cuentan con falso plafón. TOTALMENTE OCULTAS.- En este caso la instalación eléctrica presenta un muy buen acabado, ya que quedan visibles solamente las tapas de los tomacorrientes, de los interruptores y de los centros de carga o tableros. Poseen el grado más alto de estética cuando los accesorios son de buena calidad y presentación. A PRUEBA DE EXPLOSION.- Las instalaciones eléctricas a prueba de explosión se construyen en los locales y ambientes donde existen polvos o gases explosivos, así como partículas en suspensión factibles de incendiarse. Las canalizaciones deberán cerrar herméticamente. Por ejemplo, se desarrollan este tipo de instalaciones en molinos de trigo, minas de tiro, gaseras, plantas petroquímicas, etc. TIPOS DE INSTALACIONES

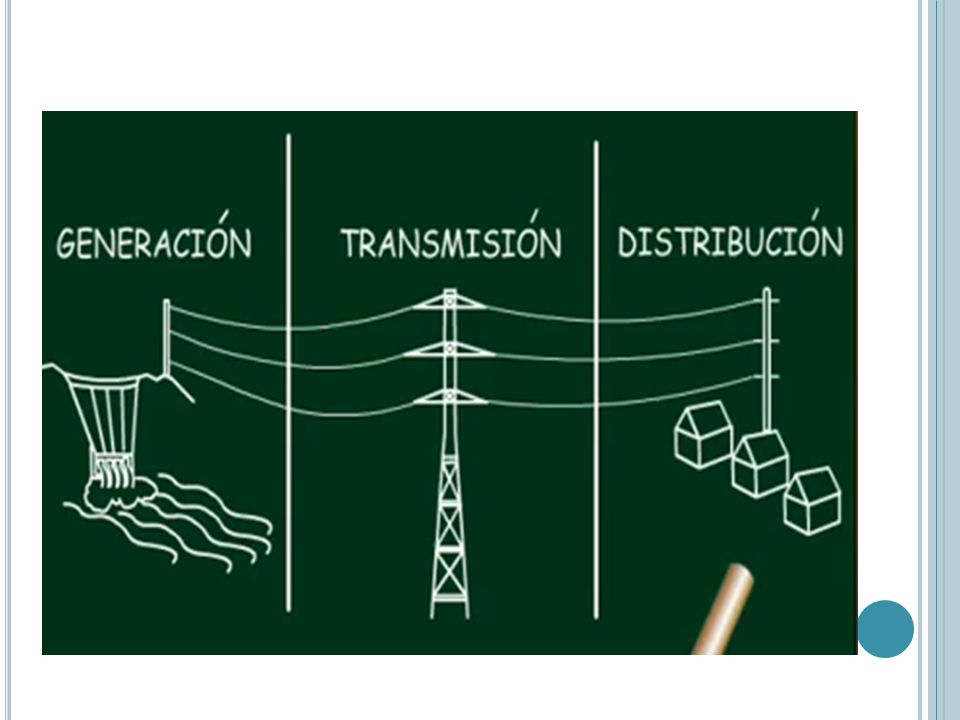

6

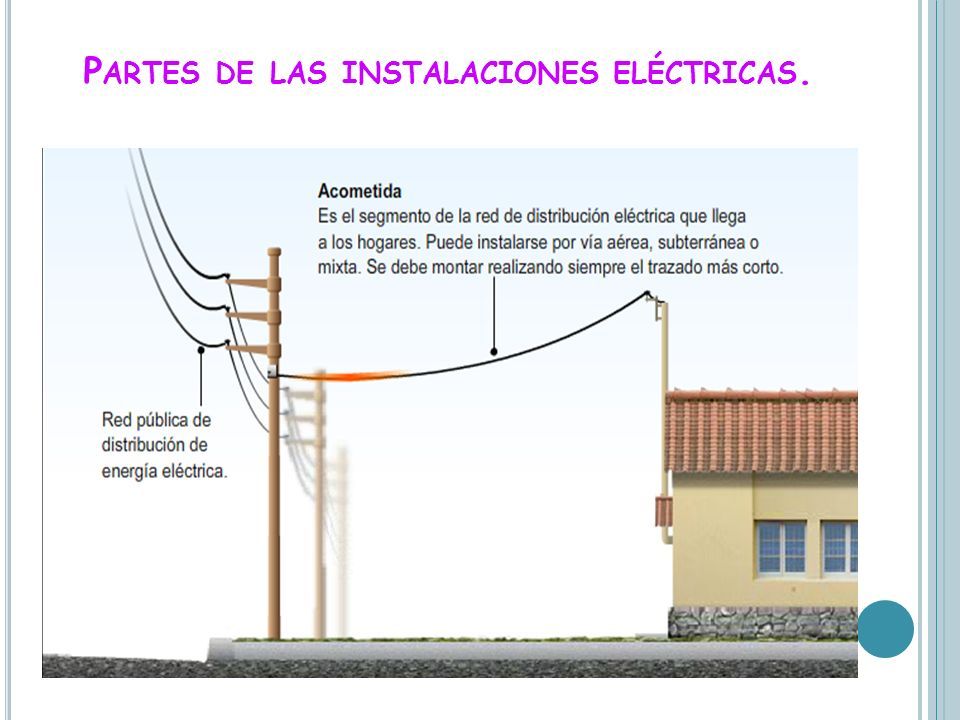

7 P ARTES DE LAS INSTALACIONES ELÉCTRICAS.

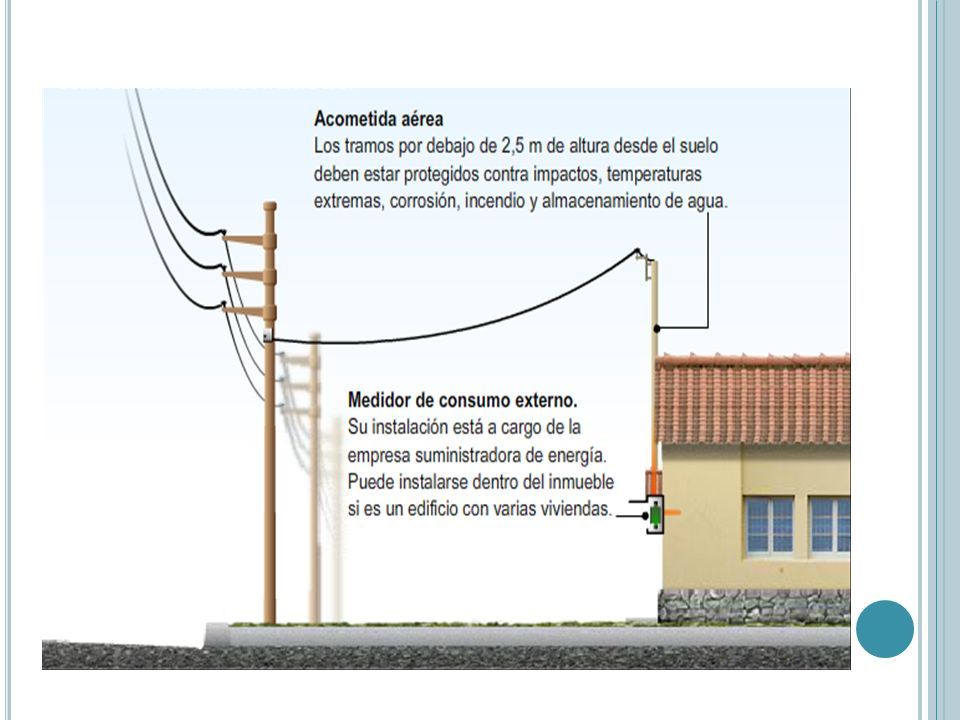

8

9

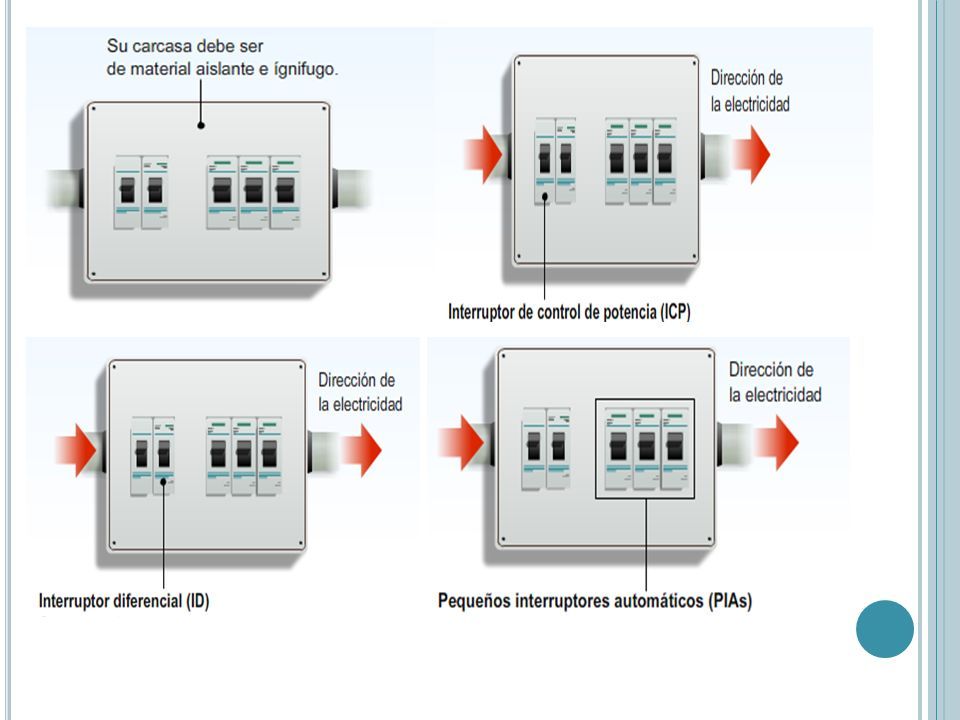

10

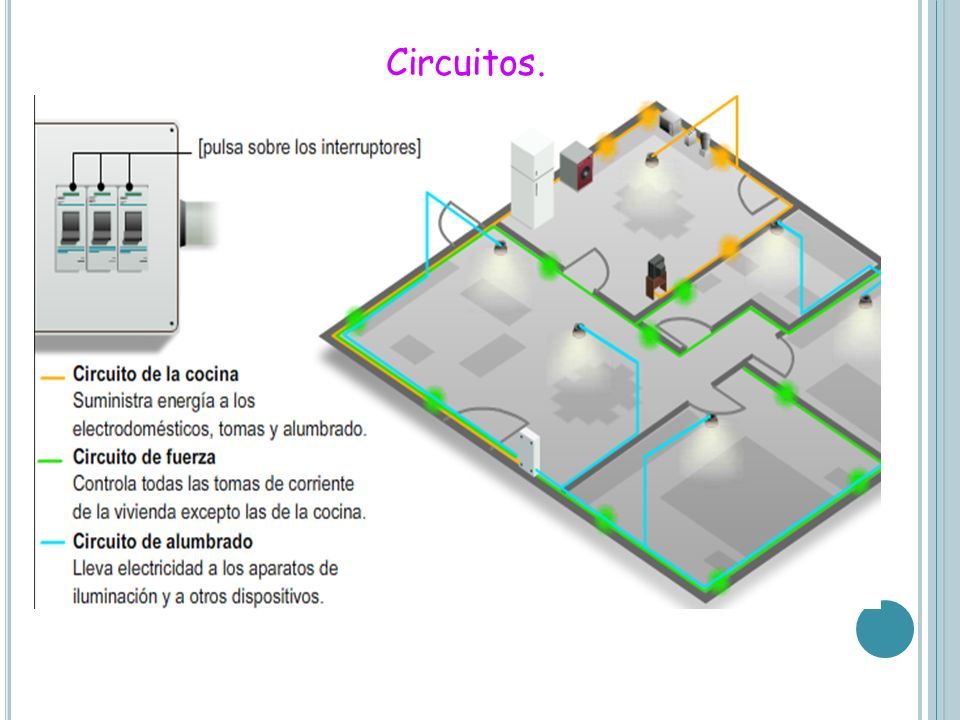

11 Circuitos.

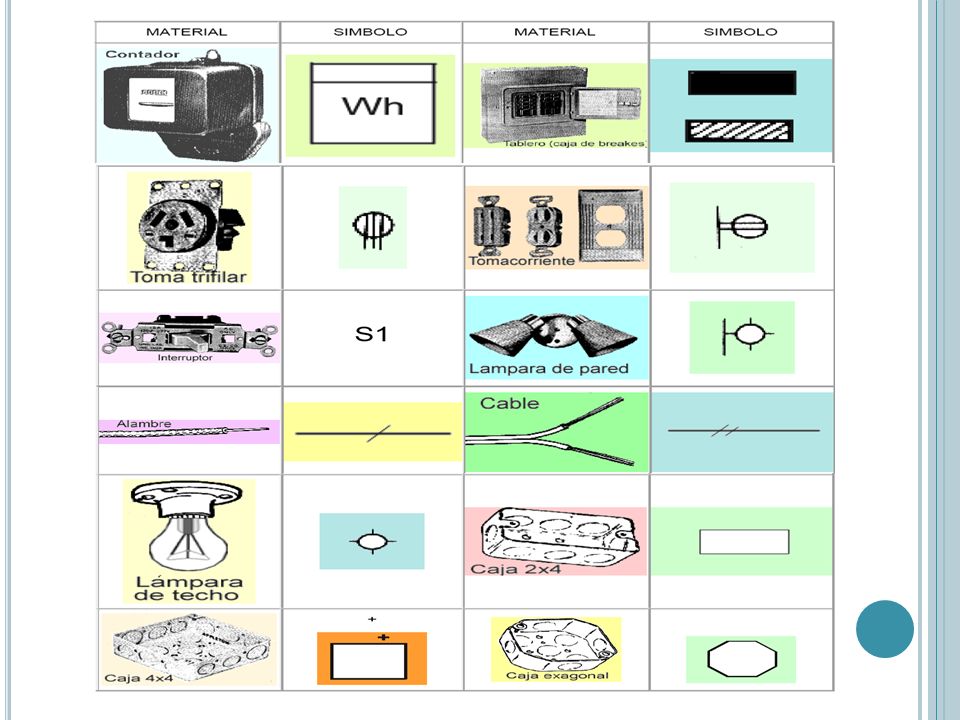

12

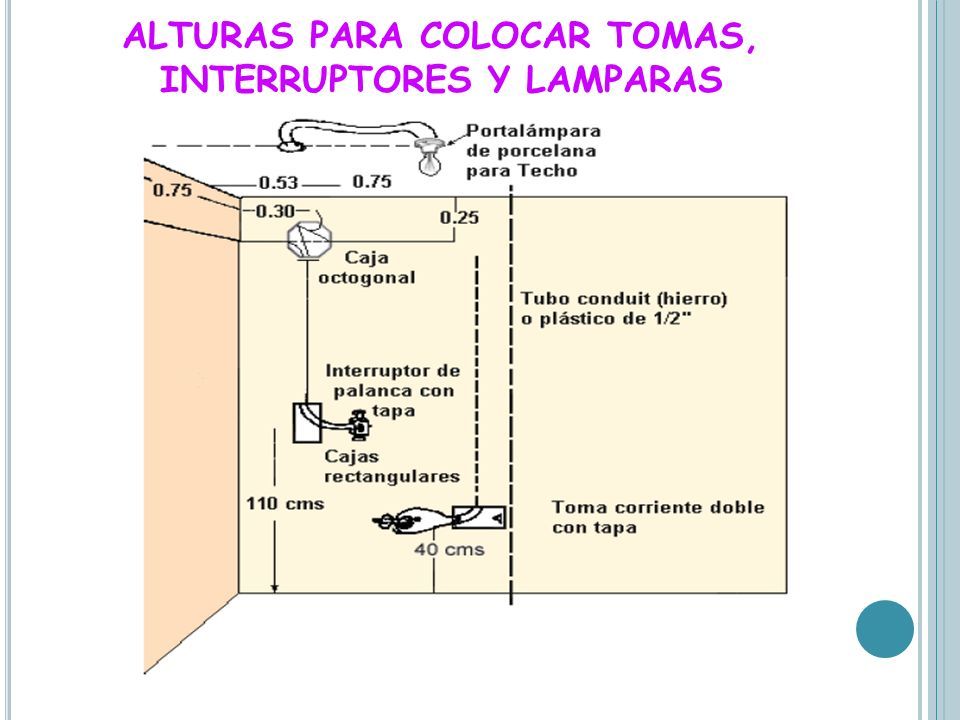

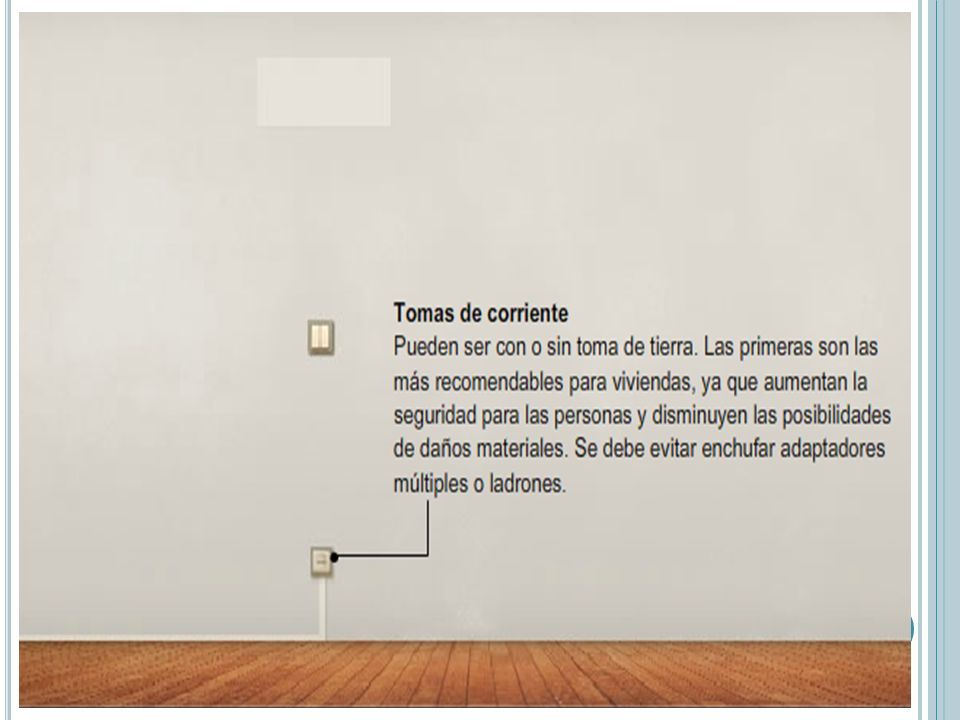

13 ALTURAS PARA COLOCAR TOMAS, INTERRUPTORES Y LAMPARAS

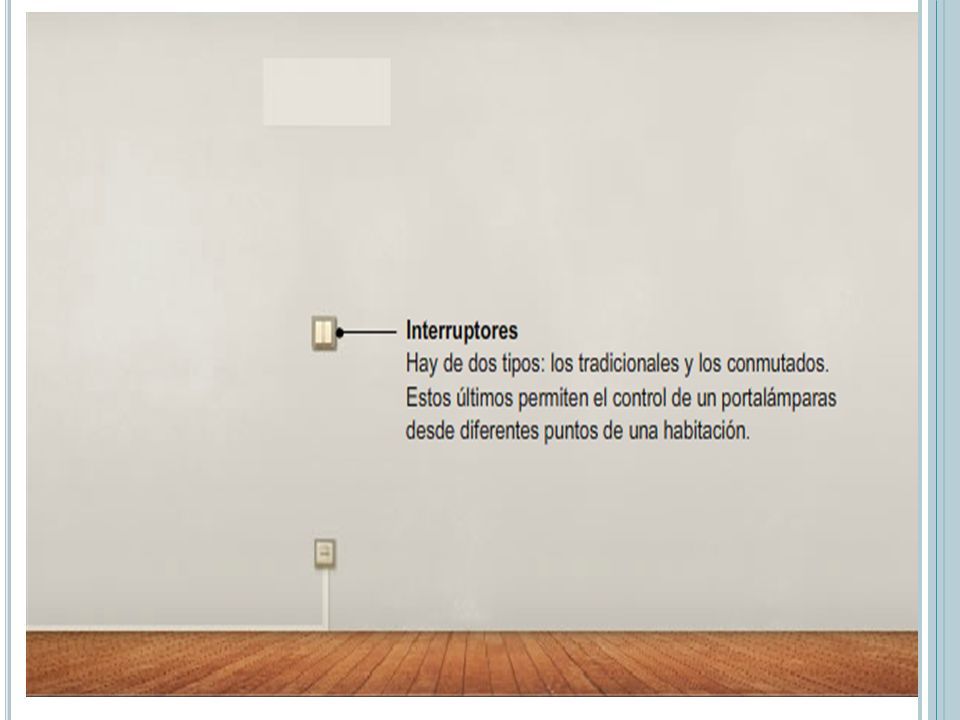

14

15

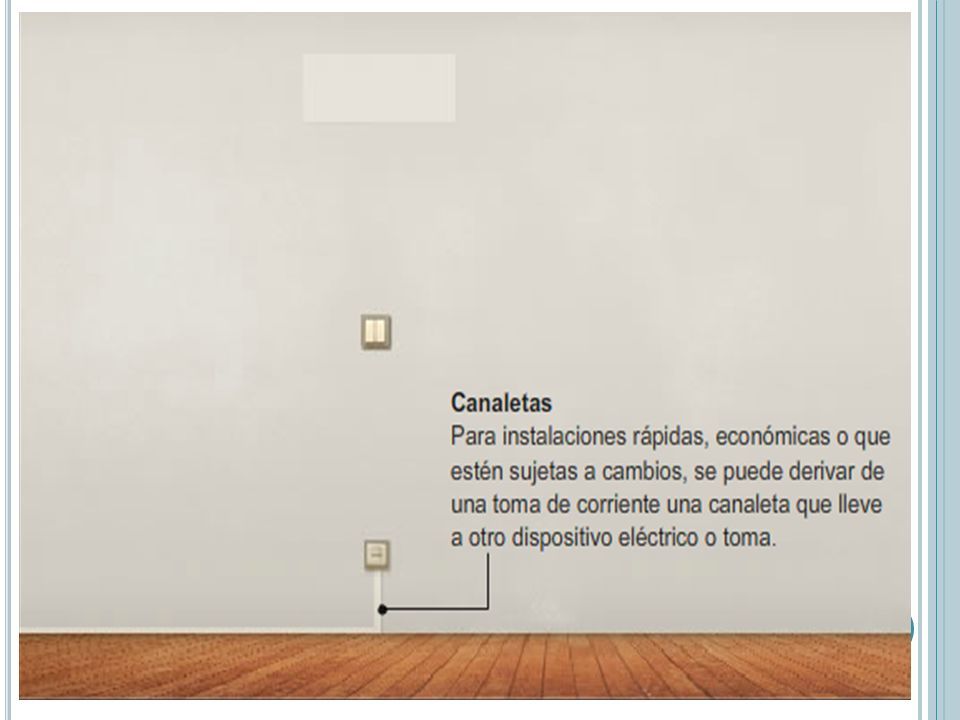

16

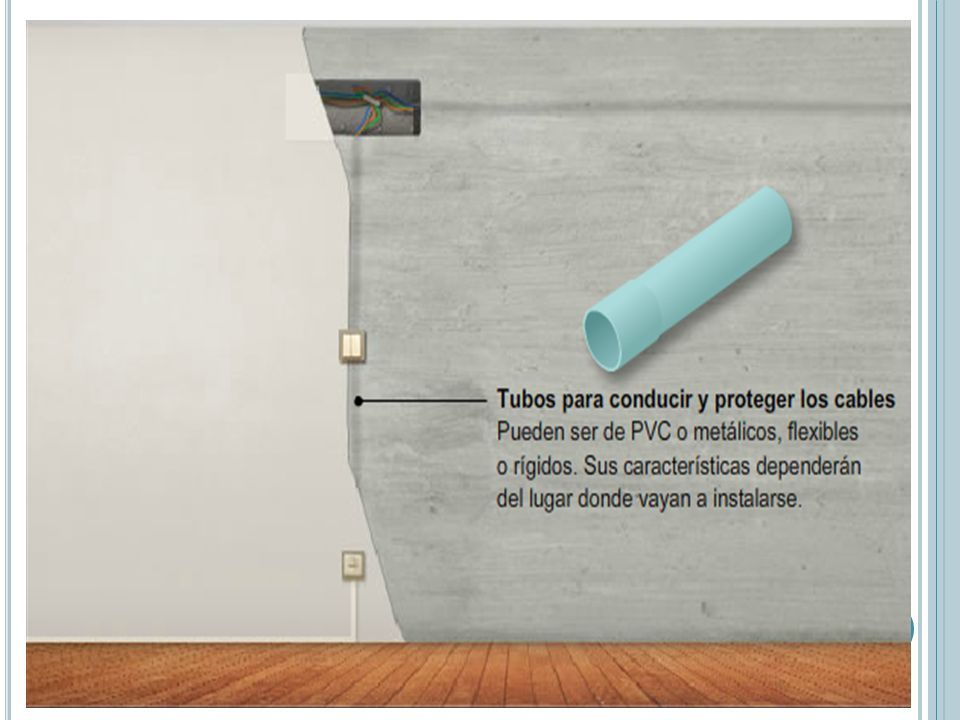

17

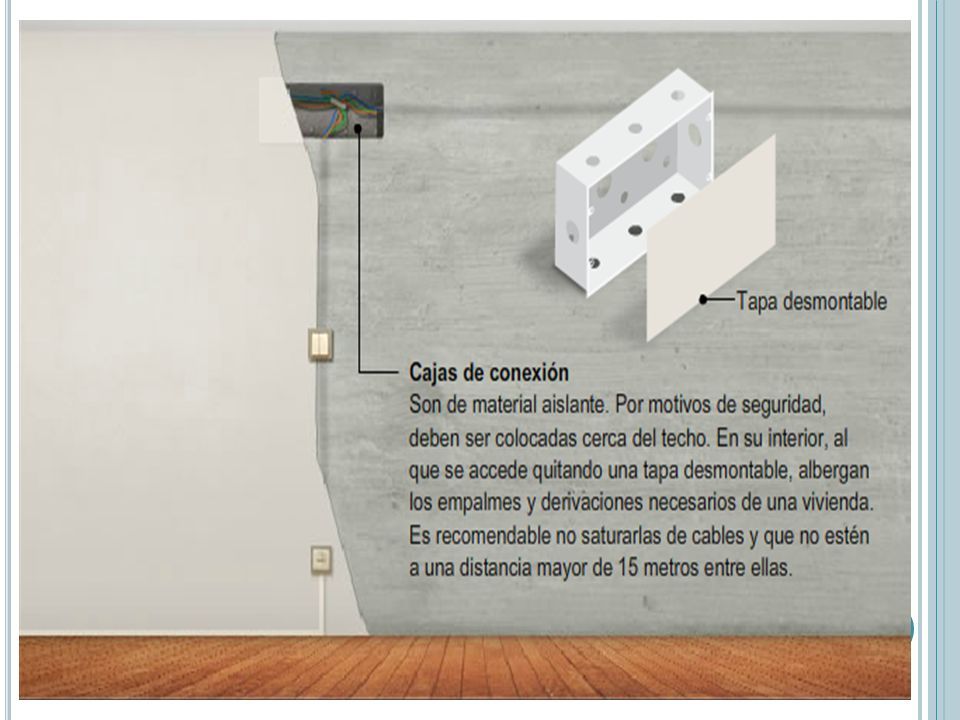

18

19

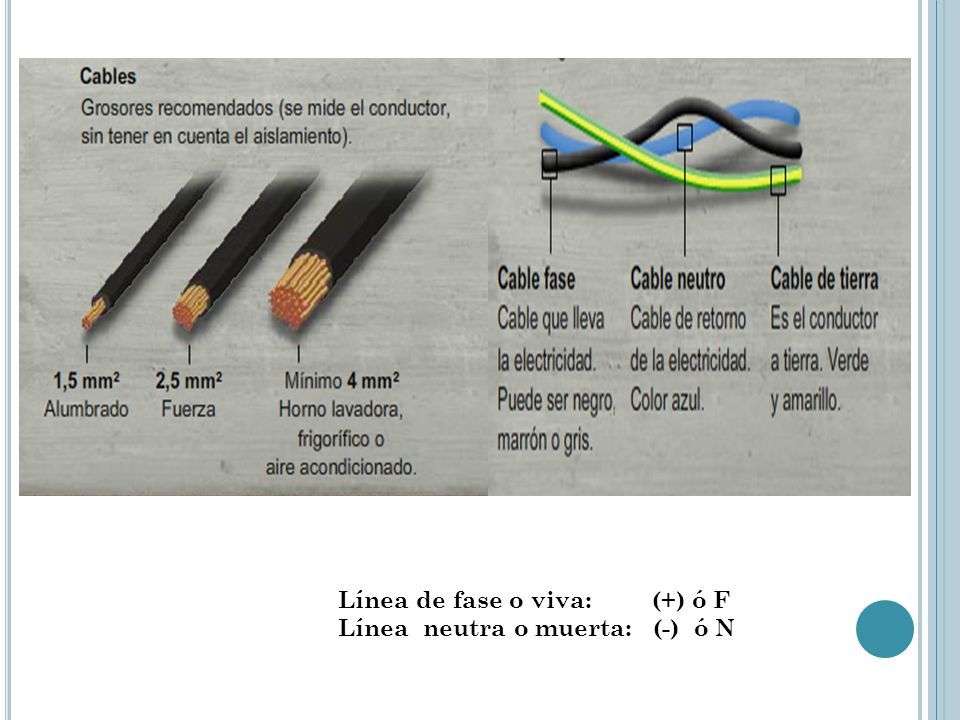

20 Línea de fase o viva: (+) ó F Línea neutra o muerta: (-) ó N
