1 CONTROL DE PROCESOS 1.Definición. 2.Variables. 3.Lazo abierto. 4.Lazo cerrado

2 1.Definición. Un sistema de control de procesos es el conjunto de elementos, que hace posible que otro sistema, proceso o planta permanezca fiel a un programa establecido.

3 CONTROL DE PROCESOS “Controlar un proceso consiste en mantener constantes ciertas variables, prefijadas de antemano” PRESION TEMPERARTUR A NIVEL

4 SOFTWARE: SCADA,TIA PORTAL,ETC Registros PC Y DISPOSIVOS DE SUPERVICION T H M C

5 Lazo abierto y lazo cerrado Lazo cerrado existe cuando la variable de proceso es medida, comparada con el set point y se genera una acción tendiente a corregir cualquier desviación respecto del mismo. A lazo abierto, la variable de proceso no es comparada y se genera una acción independientemente de las condiciones de la misma.

6 Componentes del lazo de control Elemento primario o sensor – Es el primer elemento en un lazo de control el cual mide la variable de proceso. Transductor – Convierte una señal física en una eléctrica Convertidor – Convierte una señal de un dominio en otro Transmisor – Convierte la lectura de un sensor en una señal estándar que pueda ser transmitida

7 Sistemas de control de LAZO ABIERTO Cualquier perturbación desestabiliza el sistema, y el control no tiene capacidad para responder a esta nueva situación. Ejemplo: EL AIRE ACONDICIONADO, EL HORNO MICRO ONDAS El sistema o la planta no se mide. El control no tiene información de cómo esta la salida (Planta).

8 Proceso “Planta” Controlador Variable manipulada MV E (Error) Actuador Regulador 2acción de control” Comparador Amplificador SP Señal o Acción De Control Señal Amplificada CRONOMETRO “TIEMPO”

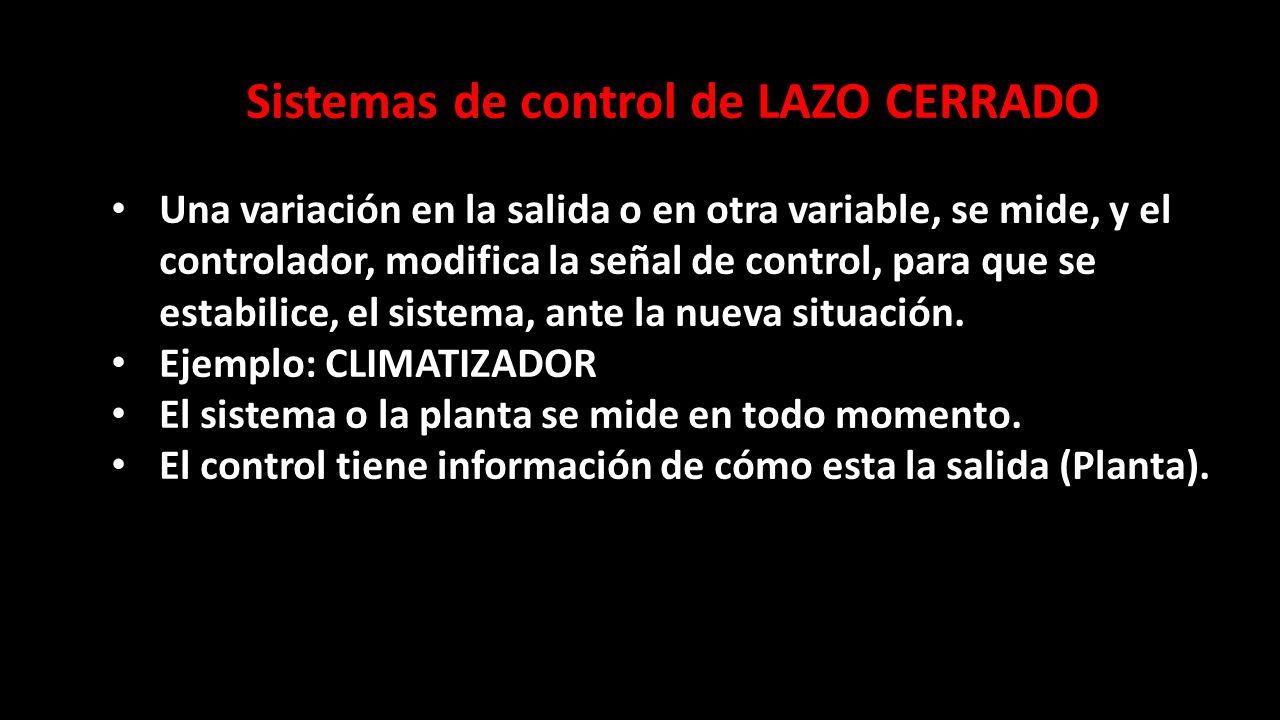

9 Sistemas de control de LAZO CERRADO Una variación en la salida o en otra variable, se mide, y el controlador, modifica la señal de control, para que se estabilice, el sistema, ante la nueva situación. Ejemplo: CLIMATIZADOR El sistema o la planta se mide en todo momento. El control tiene información de cómo esta la salida (Planta).

10 Proceso “Planta” Variable Medida o Controlada CV Controled Variable o Process Variable PV Salida (del proceso) Controlador Variable manipulada MV DV MV E (Error) PV CV Perturbaciones Desviation Variables DV RETROALIMENTACION Actuador Regulador 2acción de control” Comparador Amplificador PV SP Señal o Acción De Control Señal Amplificada Transmisor Sensor o E. primario Transductor

11 Preguntas?

12 Hasta vista …..
