1 JOSE AUDBERTO TORRES

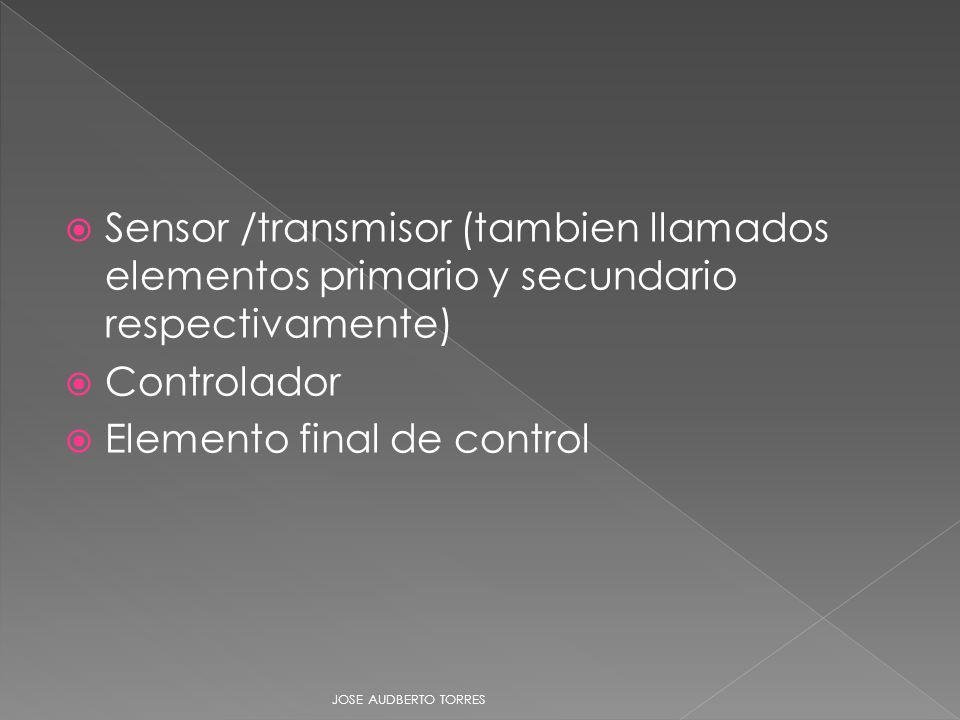

2  Sensor /transmisor (tambien llamados elementos primario y secundario respectivamente)  Controlador  Elemento final de control JOSE AUDBERTO TORRES

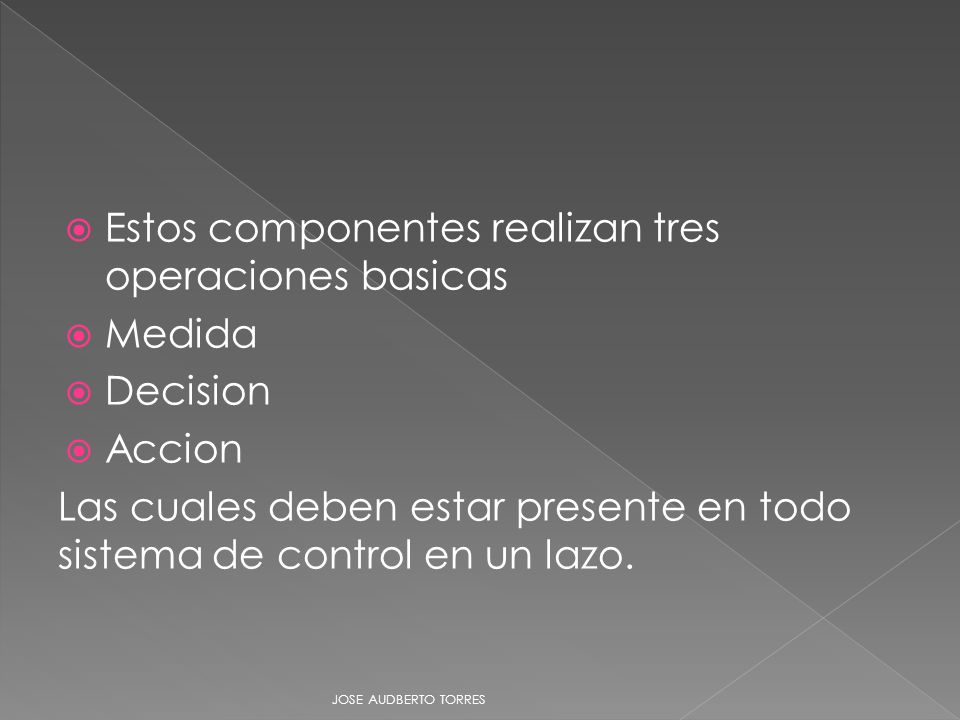

3  Estos componentes realizan tres operaciones basicas  Medida  Decision  Accion Las cuales deben estar presente en todo sistema de control en un lazo. JOSE AUDBERTO TORRES

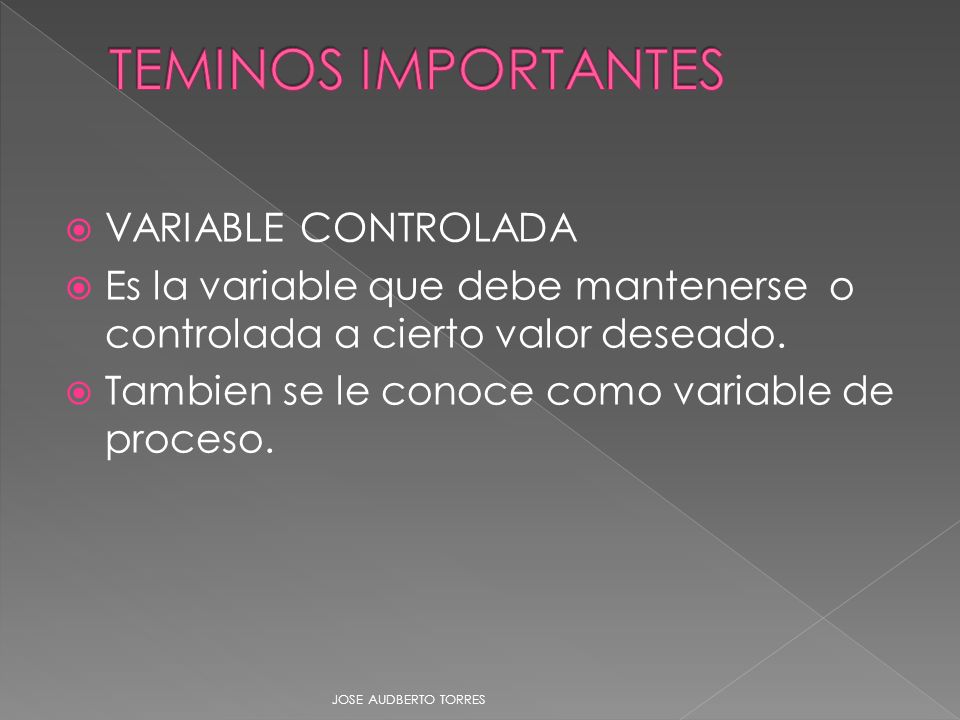

4  VARIABLE CONTROLADA  Es la variable que debe mantenerse o controlada a cierto valor deseado.  Tambien se le conoce como variable de proceso. JOSE AUDBERTO TORRES

5  Set point  Es el valor deseado de la variable controlada  Así la función del sistema de control es mantener la variable controlada lo mas cerca posible al set point. JOSE AUDBERTO TORRES

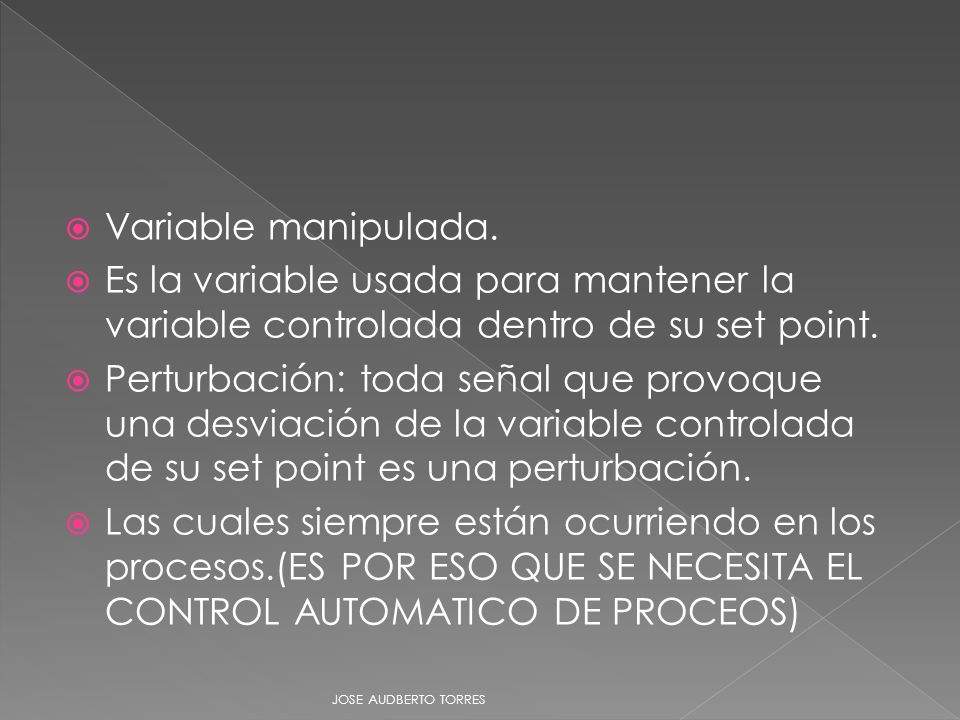

6  Variable manipulada.  Es la variable usada para mantener la variable controlada dentro de su set point.  Perturbación: toda señal que provoque una desviación de la variable controlada de su set point es una perturbación.  Las cuales siempre están ocurriendo en los procesos.(ES POR ESO QUE SE NECESITA EL CONTROL AUTOMATICO DE PROCEOS) JOSE AUDBERTO TORRES

7  CONTROL MANUAL. Es condicion en la cual el controlador es desconectado del proceso, es decir e controlador no decide como mantener la variable controlada dentro de su set point.  Depende del operador mantener la variable controlada dentro del set point. JOSE AUDBERTO TORRES

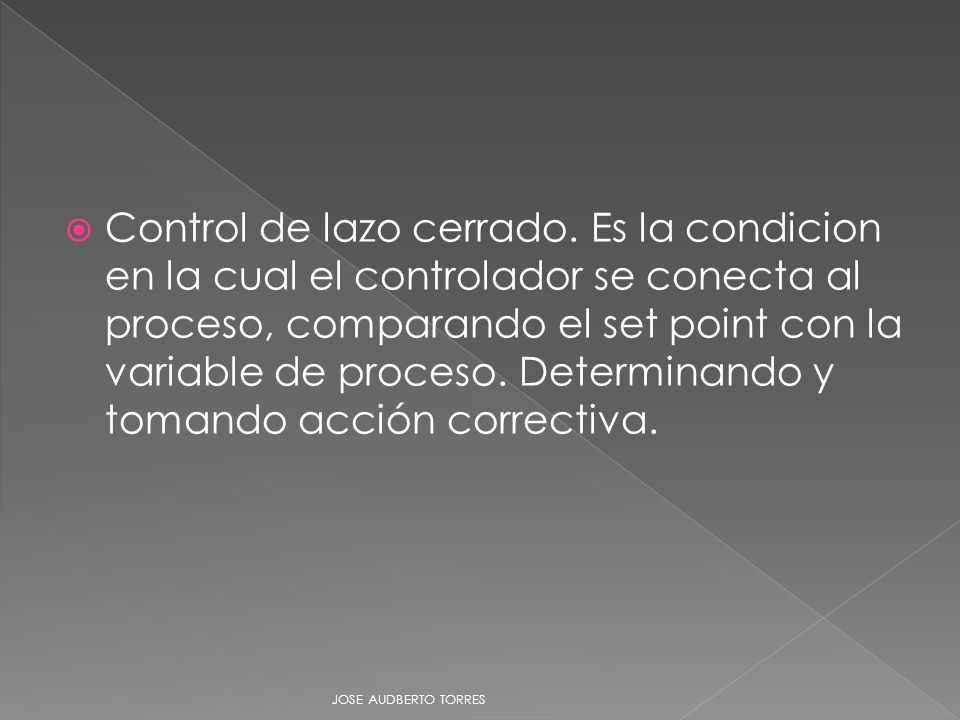

8  Control de lazo cerrado. Es la condicion en la cual el controlador se conecta al proceso, comparando el set point con la variable de proceso. Determinando y tomando acción correctiva. JOSE AUDBERTO TORRES

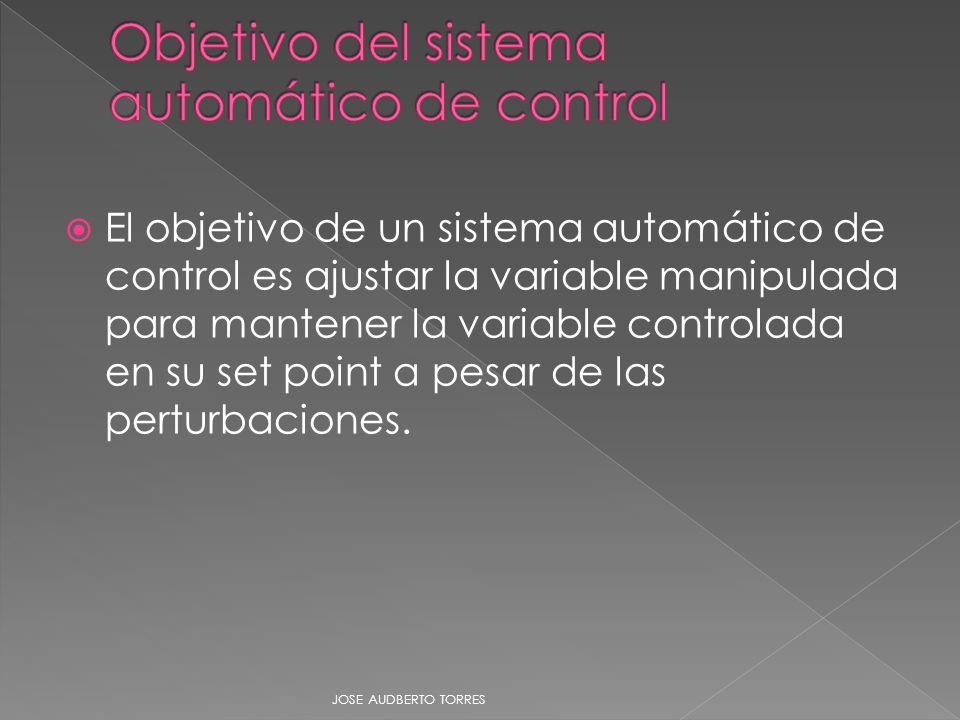

9  El objetivo de un sistema automático de control es ajustar la variable manipulada para mantener la variable controlada en su set point a pesar de las perturbaciones. JOSE AUDBERTO TORRES

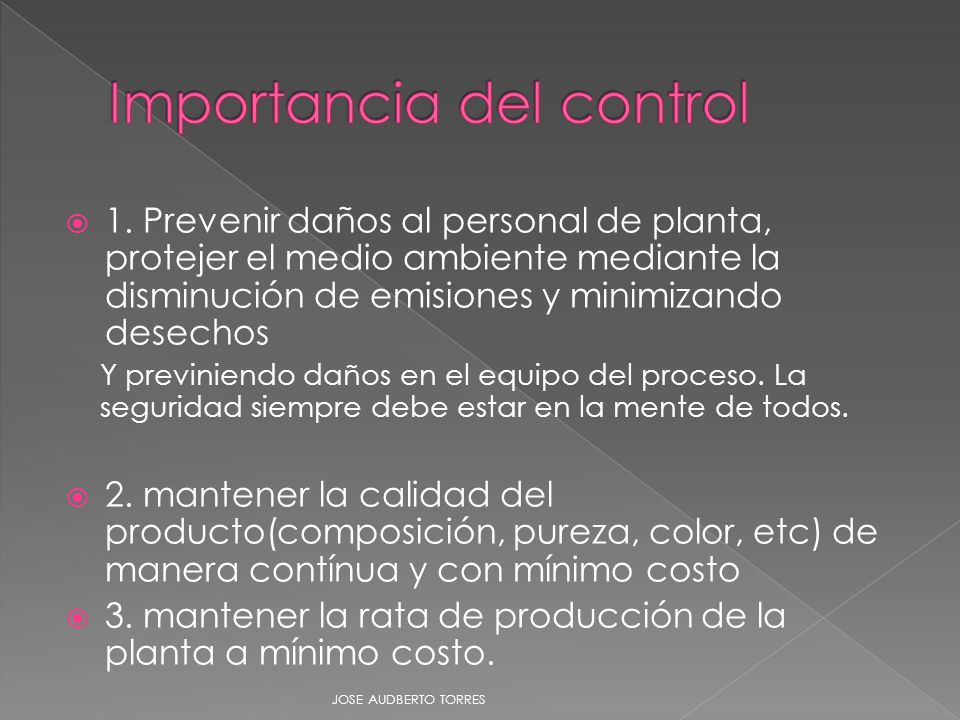

10  1. Prevenir daños al personal de planta, protejer el medio ambiente mediante la disminución de emisiones y minimizando desechos Y previniendo daños en el equipo del proceso. La seguridad siempre debe estar en la mente de todos.  2. mantener la calidad del producto(composición, pureza, color, etc) de manera contínua y con mínimo costo  3. mantener la rata de producción de la planta a mínimo costo. JOSE AUDBERTO TORRES
