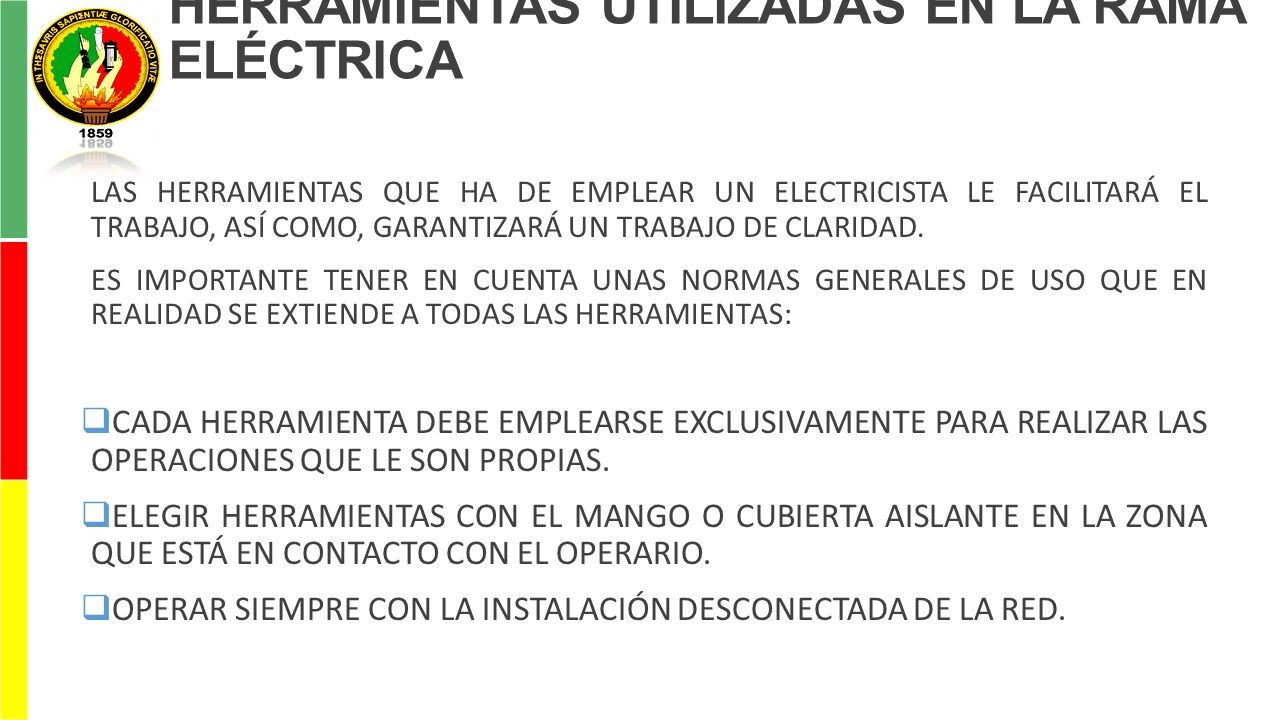

1 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA LAS HERRAMIENTAS QUE HA DE EMPLEAR UN ELECTRICISTA LE FACILITARÁ EL TRABAJO, ASÍ COMO, GARANTIZARÁ UN TRABAJO DE CLARIDAD. ES IMPORTANTE TENER EN CUENTA UNAS NORMAS GENERALES DE USO QUE EN REALIDAD SE EXTIENDE A TODAS LAS HERRAMIENTAS:  CADA HERRAMIENTA DEBE EMPLEARSE EXCLUSIVAMENTE PARA REALIZAR LAS OPERACIONES QUE LE SON PROPIAS.  ELEGIR HERRAMIENTAS CON EL MANGO O CUBIERTA AISLANTE EN LA ZONA QUE ESTÁ EN CONTACTO CON EL OPERARIO.  OPERAR SIEMPRE CON LA INSTALACIÓN DESCONECTADA DE LA RED.

2 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA LAS HERRAMIENTAS MÁS EMPLEADAS POR EL ELECTRICISTA SON: Destornillador: Con esta herramienta manipularemos los tornillos. Constan de tres partes bien diferenciadas: hoja (punta), Vástago (metálico) y Mango (de material aislante. La hoja adopta diferentes terminaciones que se utilizaran dependiendo de los tornillos que se quieran ajustar.

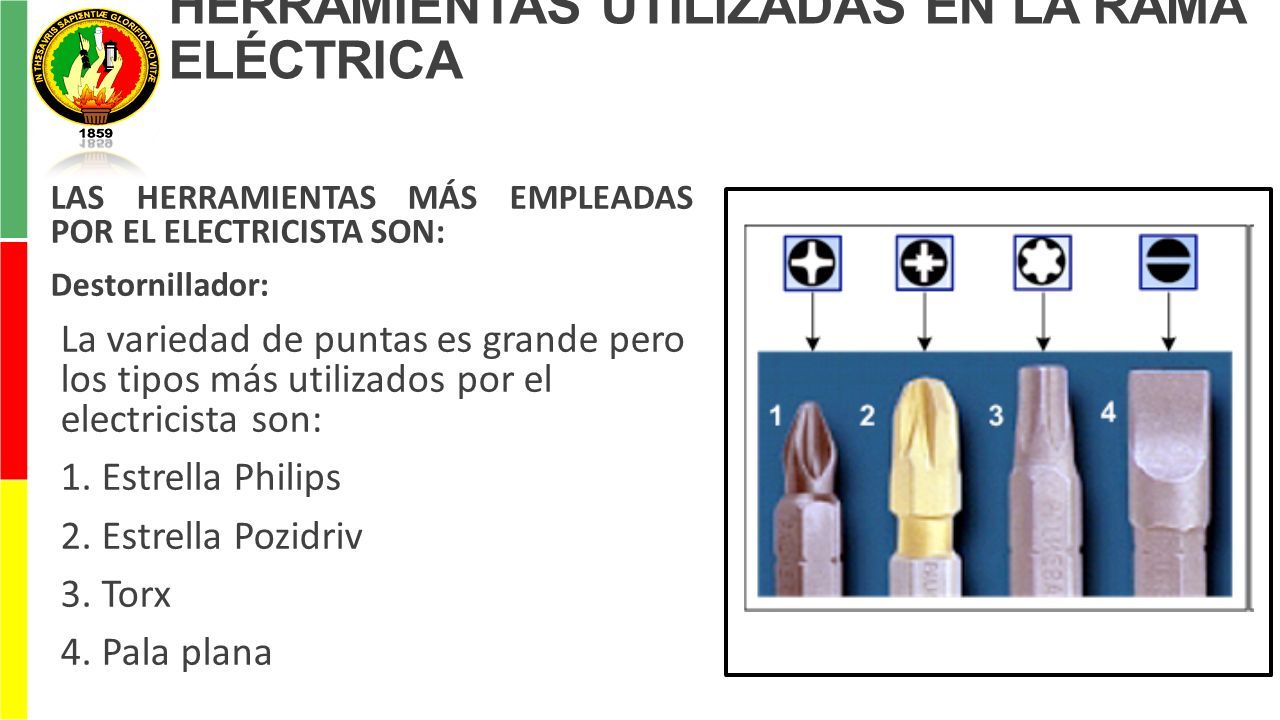

3 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA LAS HERRAMIENTAS MÁS EMPLEADAS POR EL ELECTRICISTA SON: Destornillador: La variedad de puntas es grande pero los tipos más utilizados por el electricista son: 1. Estrella Philips 2. Estrella Pozidriv 3. Torx 4. Pala plana

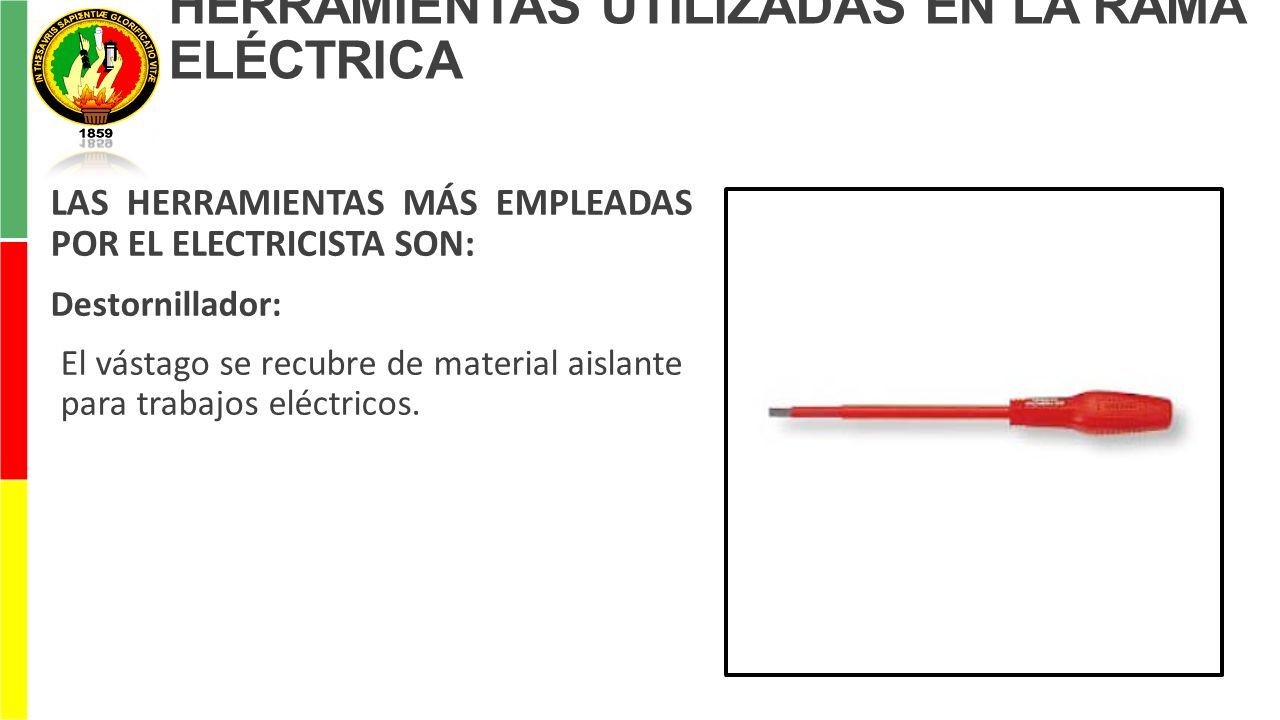

4 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA LAS HERRAMIENTAS MÁS EMPLEADAS POR EL ELECTRICISTA SON: Destornillador: El vástago se recubre de material aislante para trabajos eléctricos.

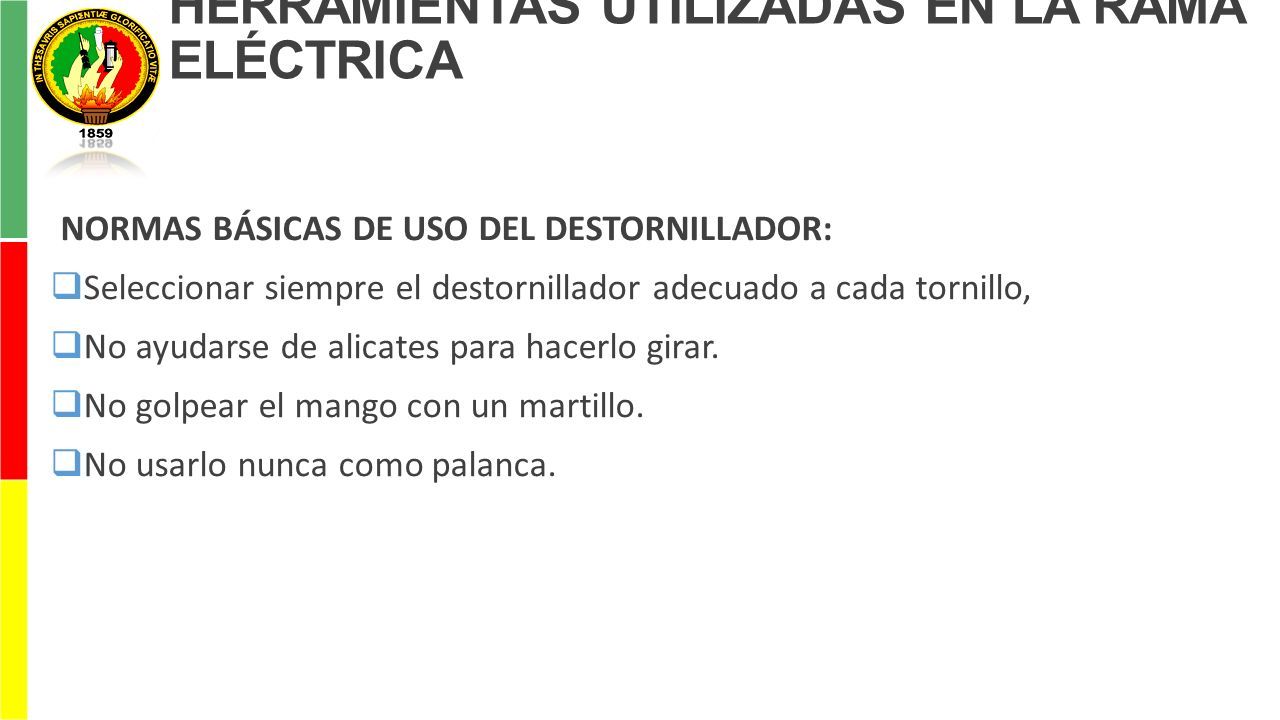

5 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA NORMAS BÁSICAS DE USO DEL DESTORNILLADOR:  Seleccionar siempre el destornillador adecuado a cada tornillo,  No ayudarse de alicates para hacerlo girar.  No golpear el mango con un martillo.  No usarlo nunca como palanca.

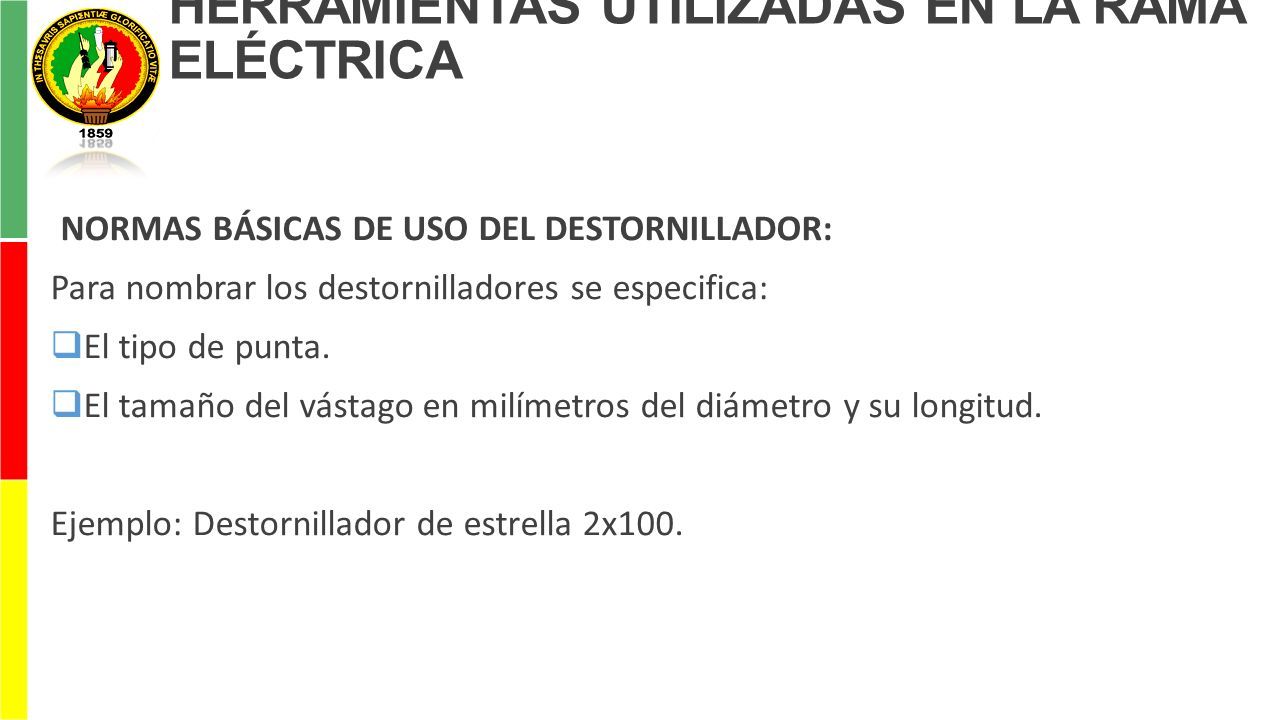

6 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA NORMAS BÁSICAS DE USO DEL DESTORNILLADOR: Para nombrar los destornilladores se especifica:  El tipo de punta.  El tamaño del vástago en milímetros del diámetro y su longitud. Ejemplo: Destornillador de estrella 2x100.

7 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA ALICATES. Universal: Es un tipo de alicates muy versátil ya que permite doblar y enderezar, sujetar y cortar conductores.

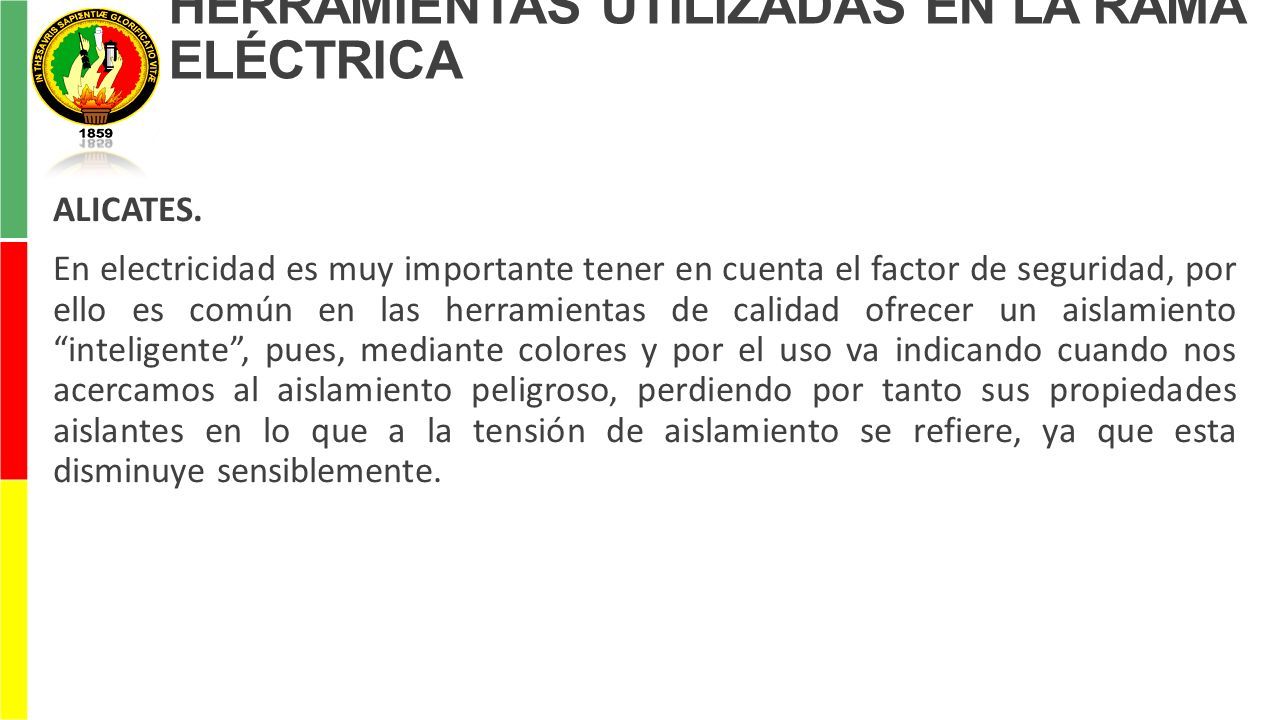

8 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA ALICATES. En electricidad es muy importante tener en cuenta el factor de seguridad, por ello es común en las herramientas de calidad ofrecer un aislamiento “inteligente”, pues, mediante colores y por el uso va indicando cuando nos acercamos al aislamiento peligroso, perdiendo por tanto sus propiedades aislantes en lo que a la tensión de aislamiento se refiere, ya que esta disminuye sensiblemente.

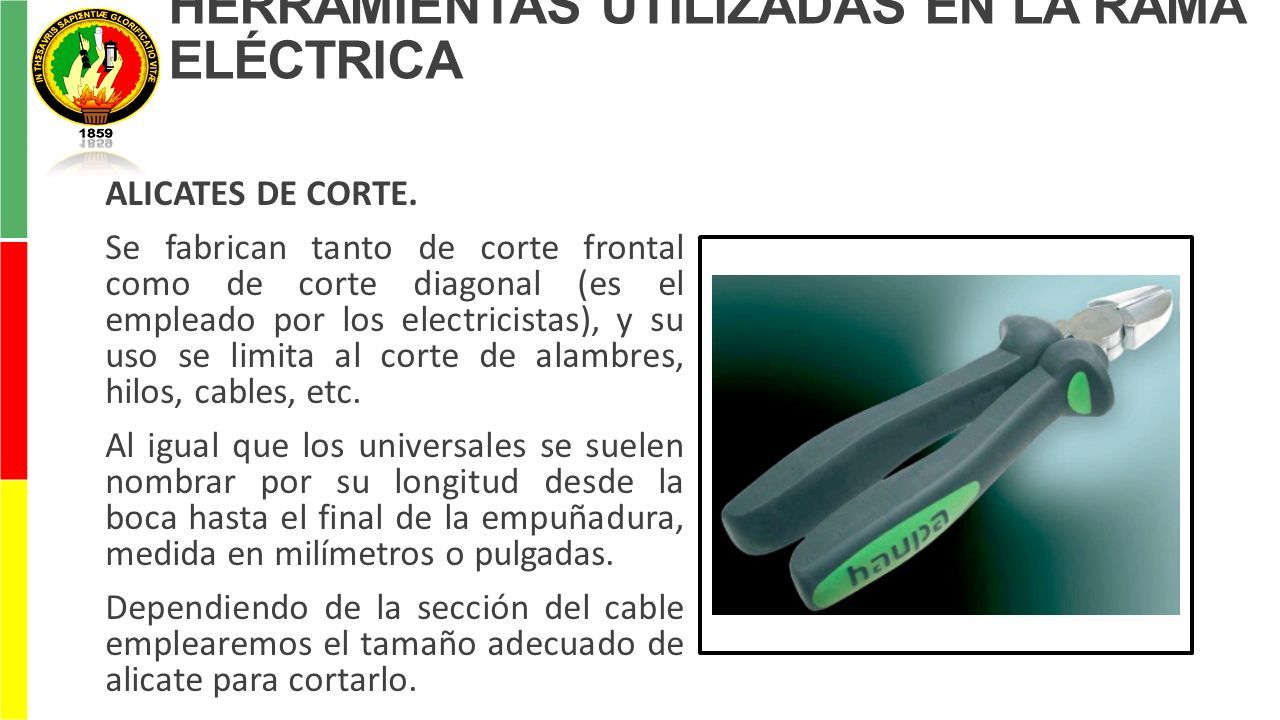

9 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA ALICATES DE CORTE. Se fabrican tanto de corte frontal como de corte diagonal (es el empleado por los electricistas), y su uso se limita al corte de alambres, hilos, cables, etc. Al igual que los universales se suelen nombrar por su longitud desde la boca hasta el final de la empuñadura, medida en milímetros o pulgadas. Dependiendo de la sección del cable emplearemos el tamaño adecuado de alicate para cortarlo.

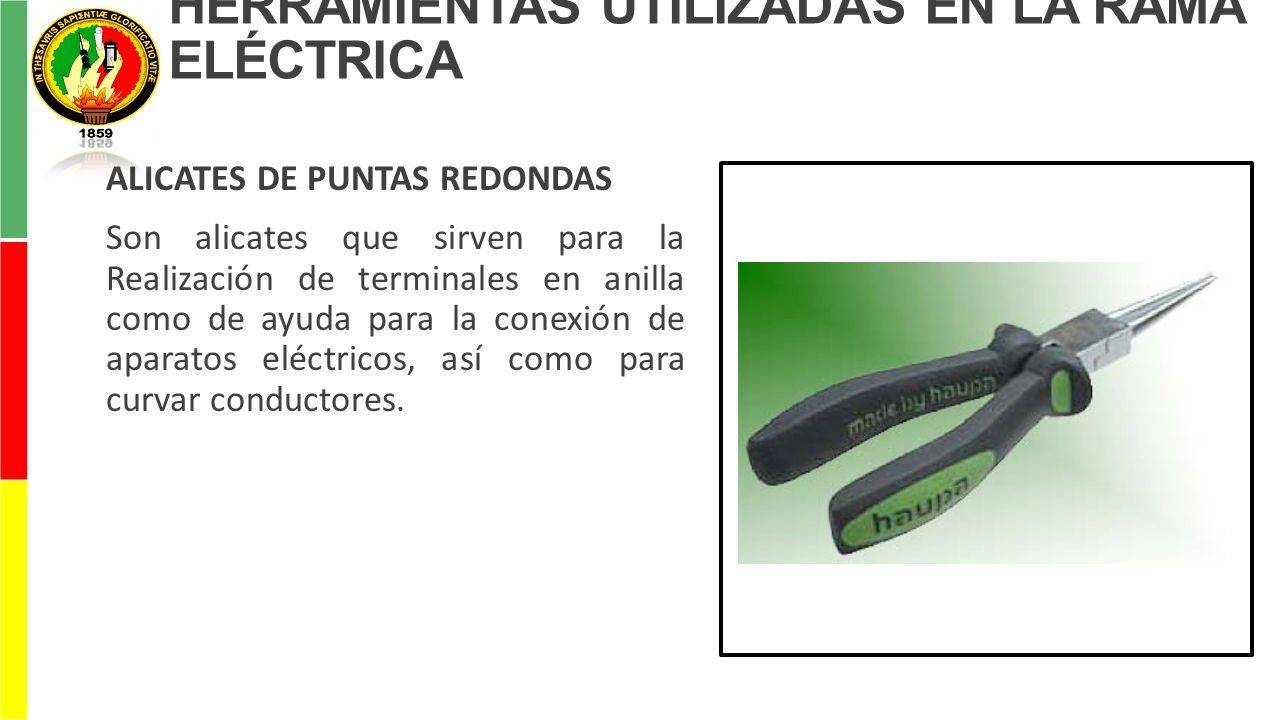

10 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA ALICATES DE PUNTAS REDONDAS Son alicates que sirven para la Realización de terminales en anilla como de ayuda para la conexión de aparatos eléctricos, así como para curvar conductores.

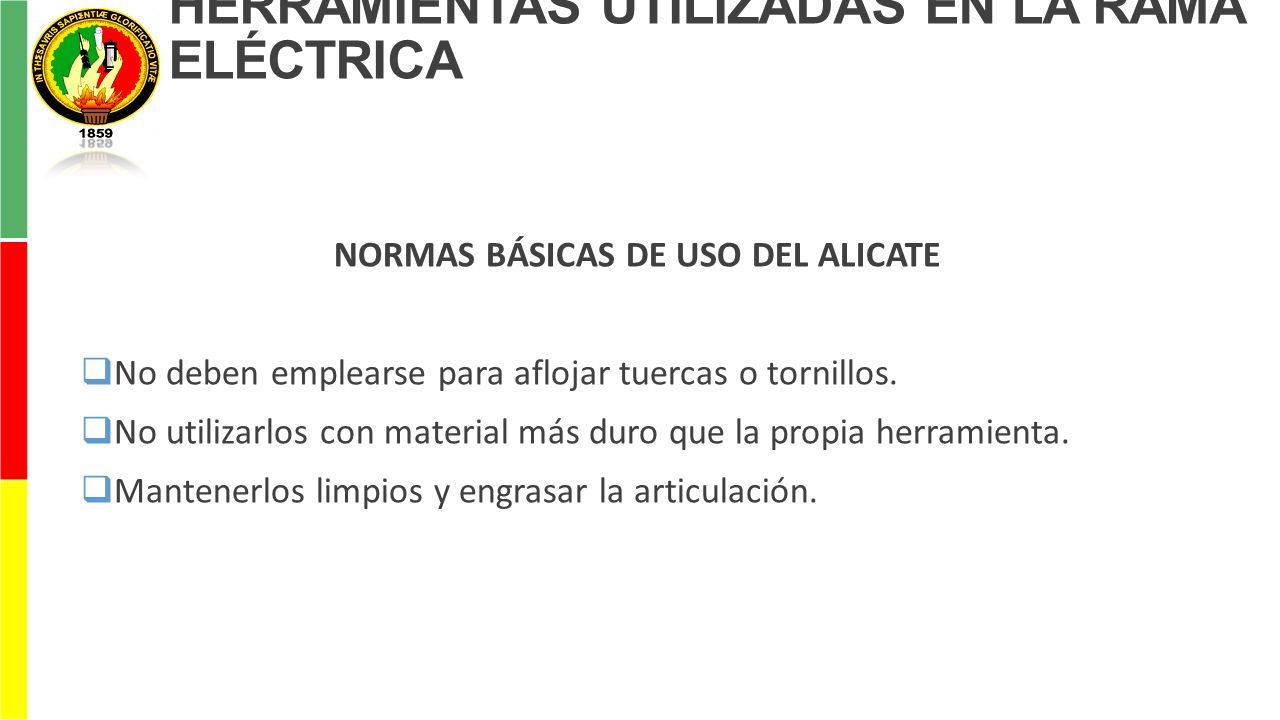

11 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA NORMAS BÁSICAS DE USO DEL ALICATE  No deben emplearse para aflojar tuercas o tornillos.  No utilizarlos con material más duro que la propia herramienta.  Mantenerlos limpios y engrasar la articulación.

12 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA TIJERAS DE ELECTRICISTA Para cortar y pelar conductores de pequeña sección. Las hojas son más cortas y anchas que las de uso común. Una de las hojas tiene una hendidura en forma de semicírculo que sirve para eliminar aislante de un conductor de pequeña sección.

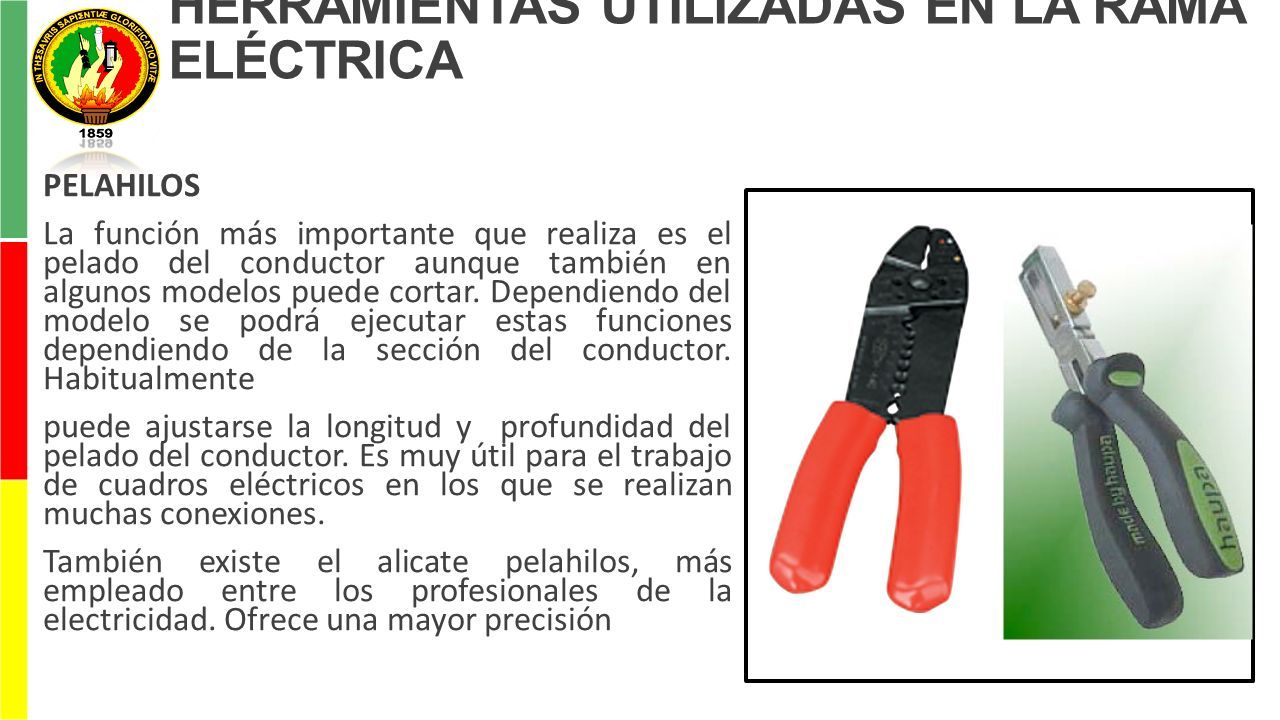

13 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA PELAHILOS La función más importante que realiza es el pelado del conductor aunque también en algunos modelos puede cortar. Dependiendo del modelo se podrá ejecutar estas funciones dependiendo de la sección del conductor. Habitualmente puede ajustarse la longitud y profundidad del pelado del conductor. Es muy útil para el trabajo de cuadros eléctricos en los que se realizan muchas conexiones. También existe el alicate pelahilos, más empleado entre los profesionales de la electricidad. Ofrece una mayor precisión

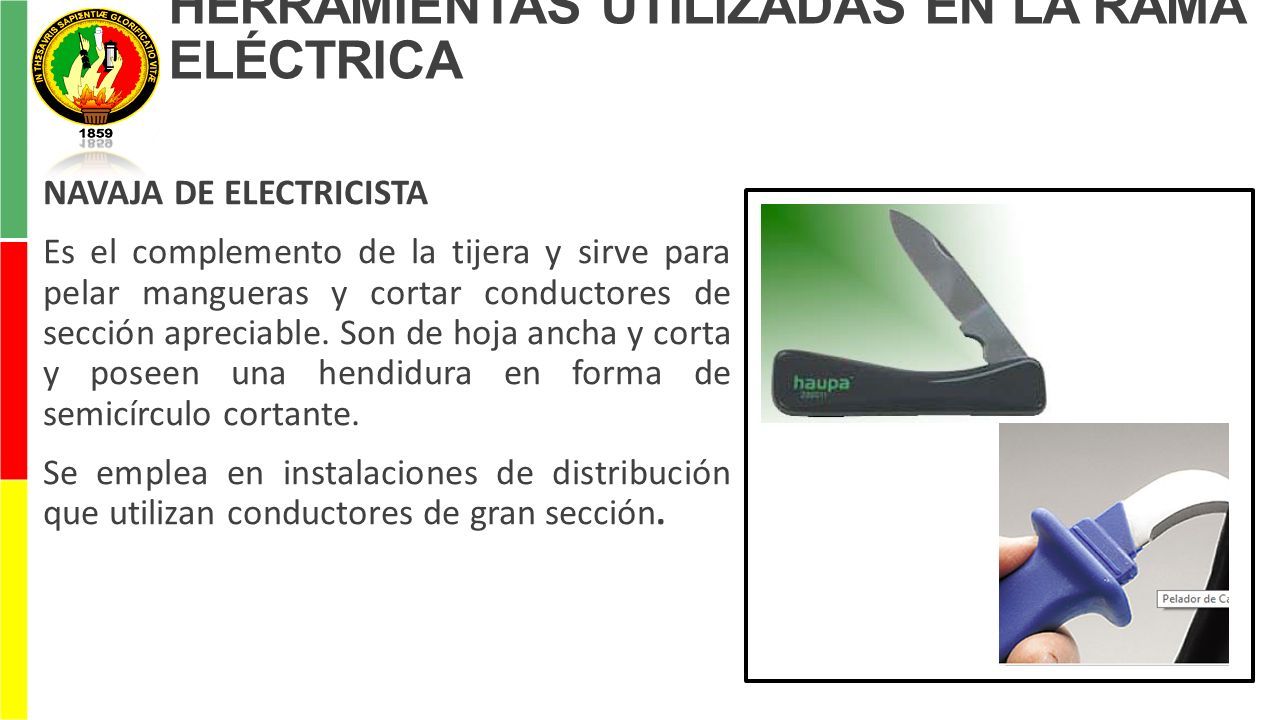

14 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA NAVAJA DE ELECTRICISTA Es el complemento de la tijera y sirve para pelar mangueras y cortar conductores de sección apreciable. Son de hoja ancha y corta y poseen una hendidura en forma de semicírculo cortante. Se emplea en instalaciones de distribución que utilizan conductores de gran sección.

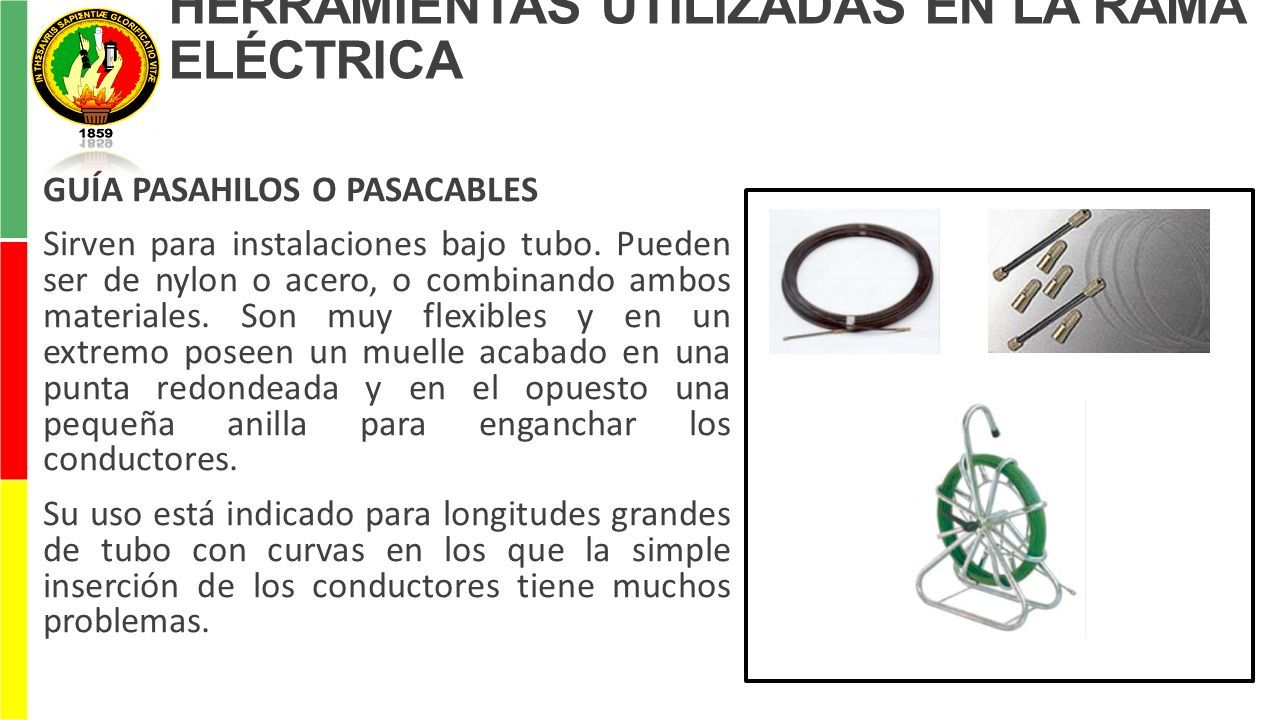

15 HERRAMIENTAS UTILIZADAS EN LA RAMA ELÉCTRICA GUÍA PASAHILOS O PASACABLES Sirven para instalaciones bajo tubo. Pueden ser de nylon o acero, o combinando ambos materiales. Son muy flexibles y en un extremo poseen un muelle acabado en una punta redondeada y en el opuesto una pequeña anilla para enganchar los conductores. Su uso está indicado para longitudes grandes de tubo con curvas en los que la simple inserción de los conductores tiene muchos problemas.

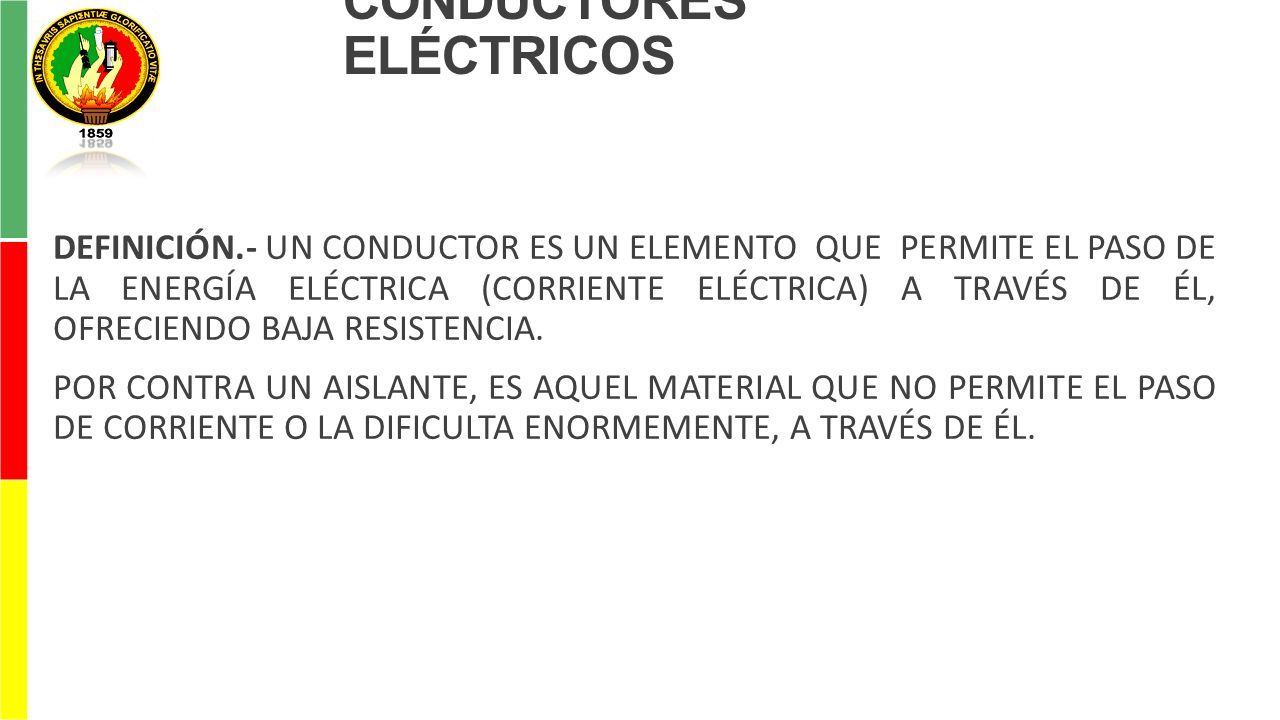

16 CONDUCTORES ELÉCTRICOS DEFINICIÓN.- UN CONDUCTOR ES UN ELEMENTO QUE PERMITE EL PASO DE LA ENERGÍA ELÉCTRICA (CORRIENTE ELÉCTRICA) A TRAVÉS DE ÉL, OFRECIENDO BAJA RESISTENCIA. POR CONTRA UN AISLANTE, ES AQUEL MATERIAL QUE NO PERMITE EL PASO DE CORRIENTE O LA DIFICULTA ENORMEMENTE, A TRAVÉS DE ÉL.

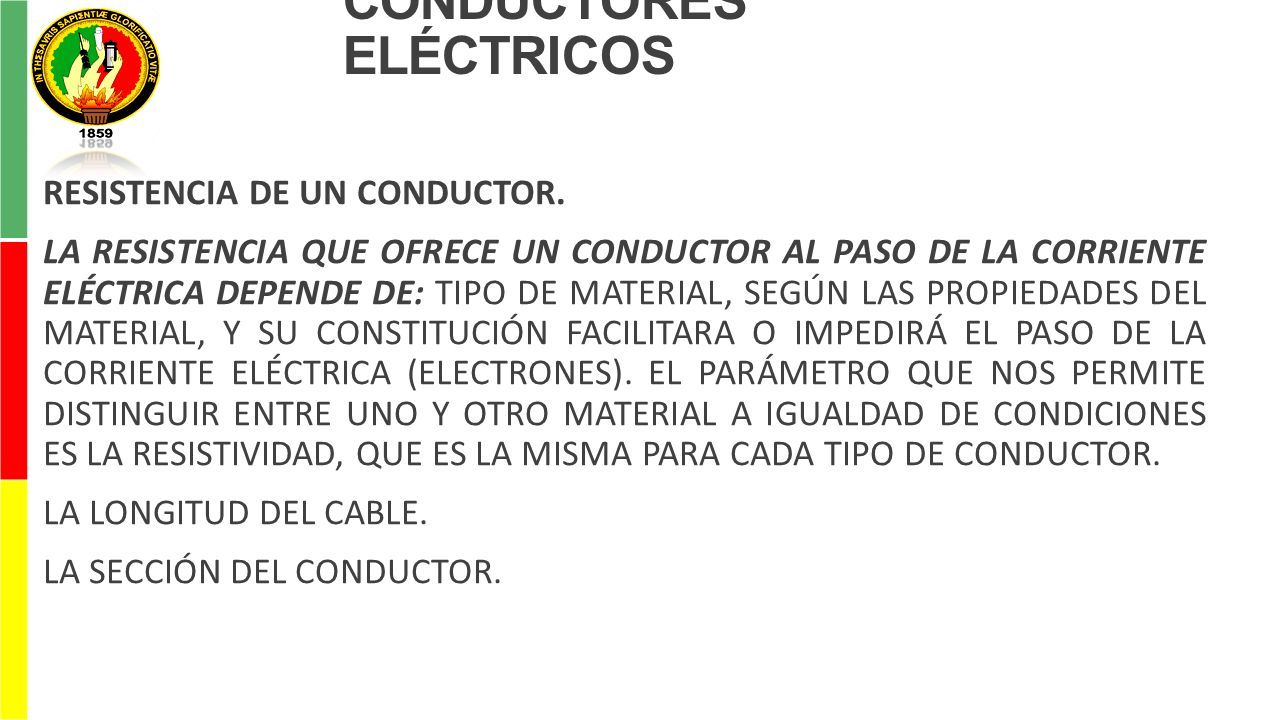

17 CONDUCTORES ELÉCTRICOS RESISTENCIA DE UN CONDUCTOR. LA RESISTENCIA QUE OFRECE UN CONDUCTOR AL PASO DE LA CORRIENTE ELÉCTRICA DEPENDE DE: TIPO DE MATERIAL, SEGÚN LAS PROPIEDADES DEL MATERIAL, Y SU CONSTITUCIÓN FACILITARA O IMPEDIRÁ EL PASO DE LA CORRIENTE ELÉCTRICA (ELECTRONES). EL PARÁMETRO QUE NOS PERMITE DISTINGUIR ENTRE UNO Y OTRO MATERIAL A IGUALDAD DE CONDICIONES ES LA RESISTIVIDAD, QUE ES LA MISMA PARA CADA TIPO DE CONDUCTOR. LA LONGITUD DEL CABLE. LA SECCIÓN DEL CONDUCTOR.

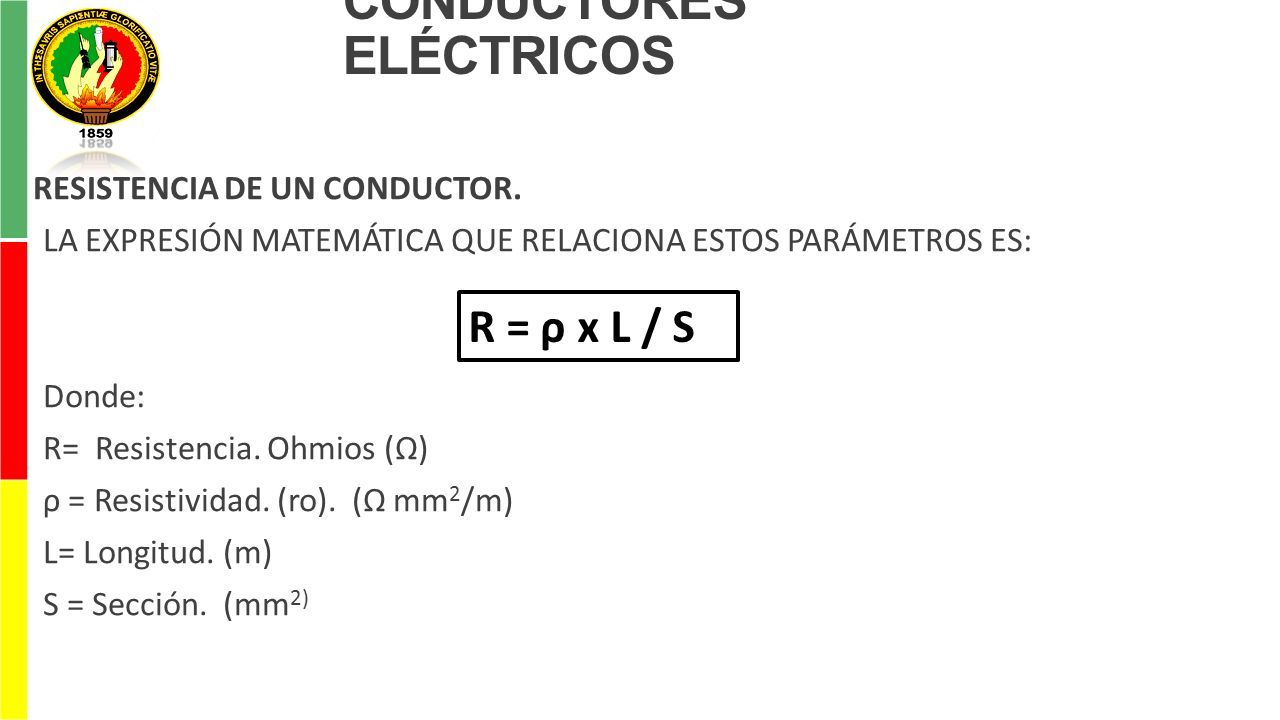

18 CONDUCTORES ELÉCTRICOS RESISTENCIA DE UN CONDUCTOR. LA EXPRESIÓN MATEMÁTICA QUE RELACIONA ESTOS PARÁMETROS ES: Donde: R= Resistencia. Ohmios (Ω) ρ = Resistividad. (ro). (Ω mm 2 /m) L= Longitud. (m) S = Sección. (mm 2) R = ρ x L / S

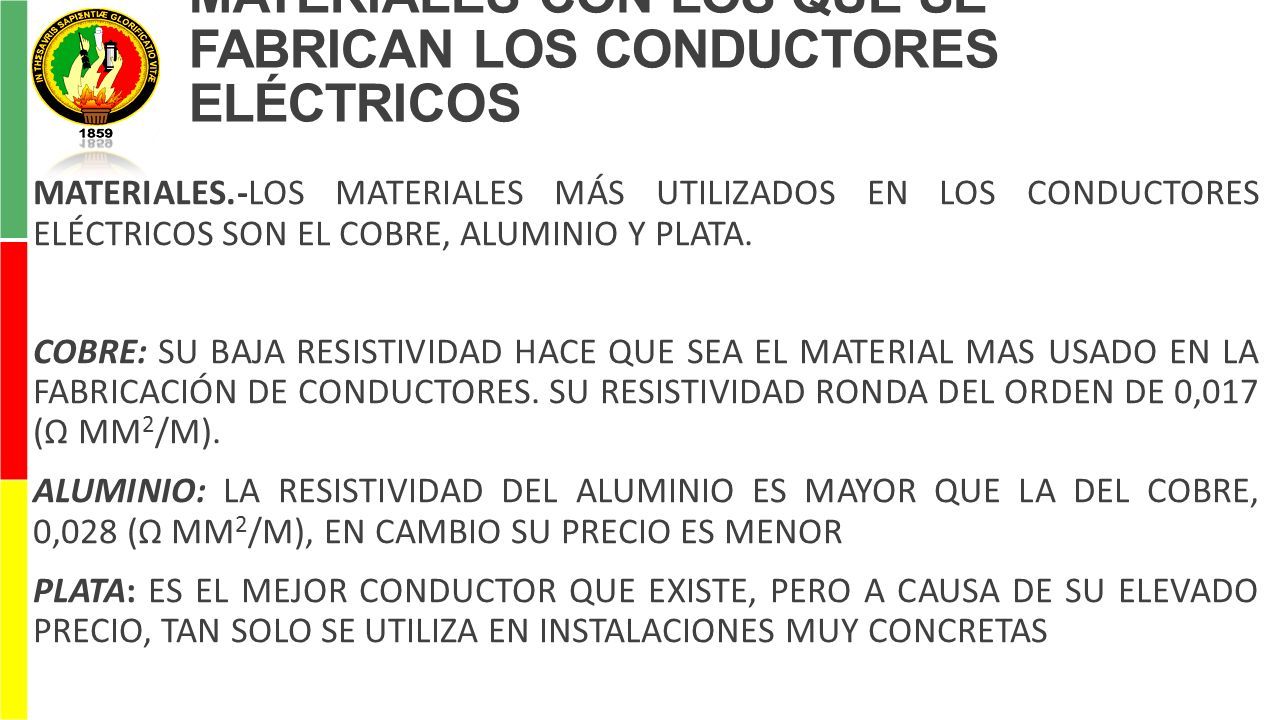

19 MATERIALES CON LOS QUE SE FABRICAN LOS CONDUCTORES ELÉCTRICOS MATERIALES.-LOS MATERIALES MÁS UTILIZADOS EN LOS CONDUCTORES ELÉCTRICOS SON EL COBRE, ALUMINIO Y PLATA. COBRE: SU BAJA RESISTIVIDAD HACE QUE SEA EL MATERIAL MAS USADO EN LA FABRICACIÓN DE CONDUCTORES. SU RESISTIVIDAD RONDA DEL ORDEN DE 0,017 (Ω MM 2 /M). ALUMINIO: LA RESISTIVIDAD DEL ALUMINIO ES MAYOR QUE LA DEL COBRE, 0,028 (Ω MM 2 /M), EN CAMBIO SU PRECIO ES MENOR PLATA: ES EL MEJOR CONDUCTOR QUE EXISTE, PERO A CAUSA DE SU ELEVADO PRECIO, TAN SOLO SE UTILIZA EN INSTALACIONES MUY CONCRETAS

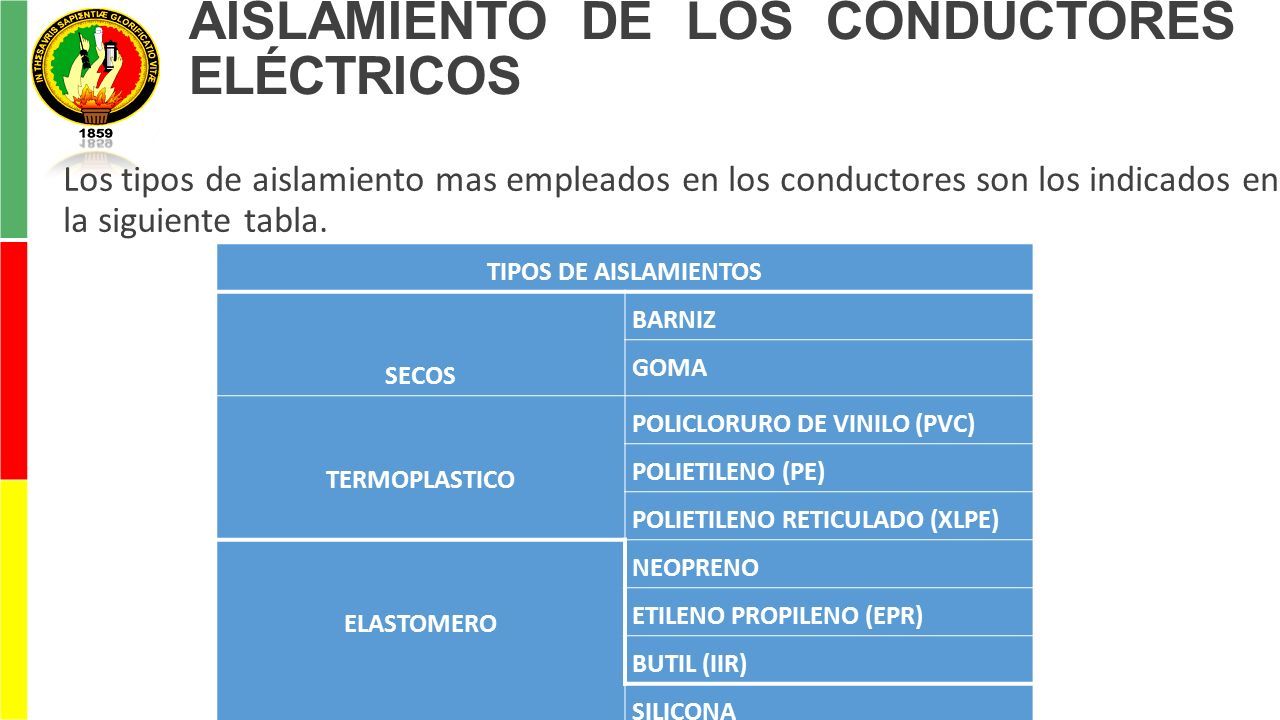

20 AISLAMIENTO DE LOS CONDUCTORES ELÉCTRICOS Los tipos de aislamiento mas empleados en los conductores son los indicados en la siguiente tabla. TIPOS DE AISLAMIENTOS SECOS BARNIZ GOMA TERMOPLASTICO POLICLORURO DE VINILO (PVC) POLIETILENO (PE) POLIETILENO RETICULADO (XLPE) ELASTOMERO NEOPRENO ETILENO PROPILENO (EPR) BUTIL (IIR) SILICONA

21 TIPOS DE CONDUCTORES ELÉCTRICOS CONDUCTORES FLEXIBLES, CONSTITUIDOS POR UN CONJUNTO DE ALAMBRES UNIDOS ENTRE SI, FORMANDO UN SOLO CONDUCTOR

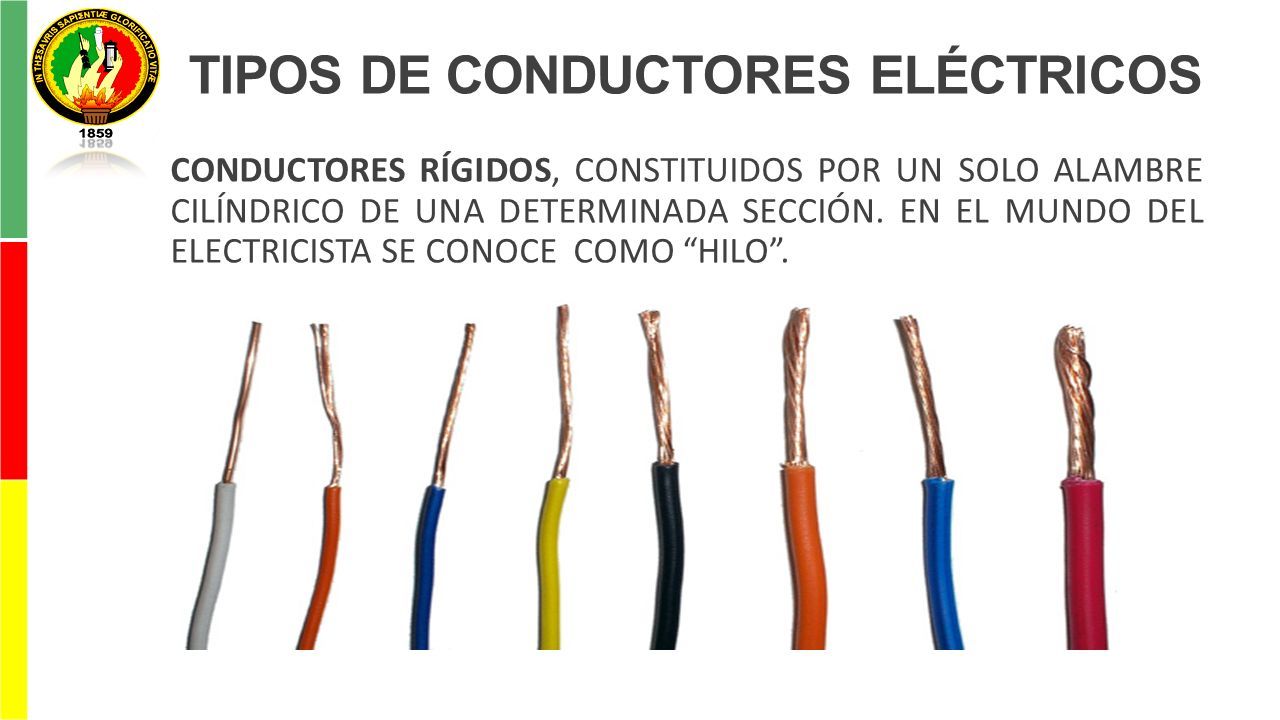

22 TIPOS DE CONDUCTORES ELÉCTRICOS CONDUCTORES RÍGIDOS, CONSTITUIDOS POR UN SOLO ALAMBRE CILÍNDRICO DE UNA DETERMINADA SECCIÓN. EN EL MUNDO DEL ELECTRICISTA SE CONOCE COMO “HILO”.

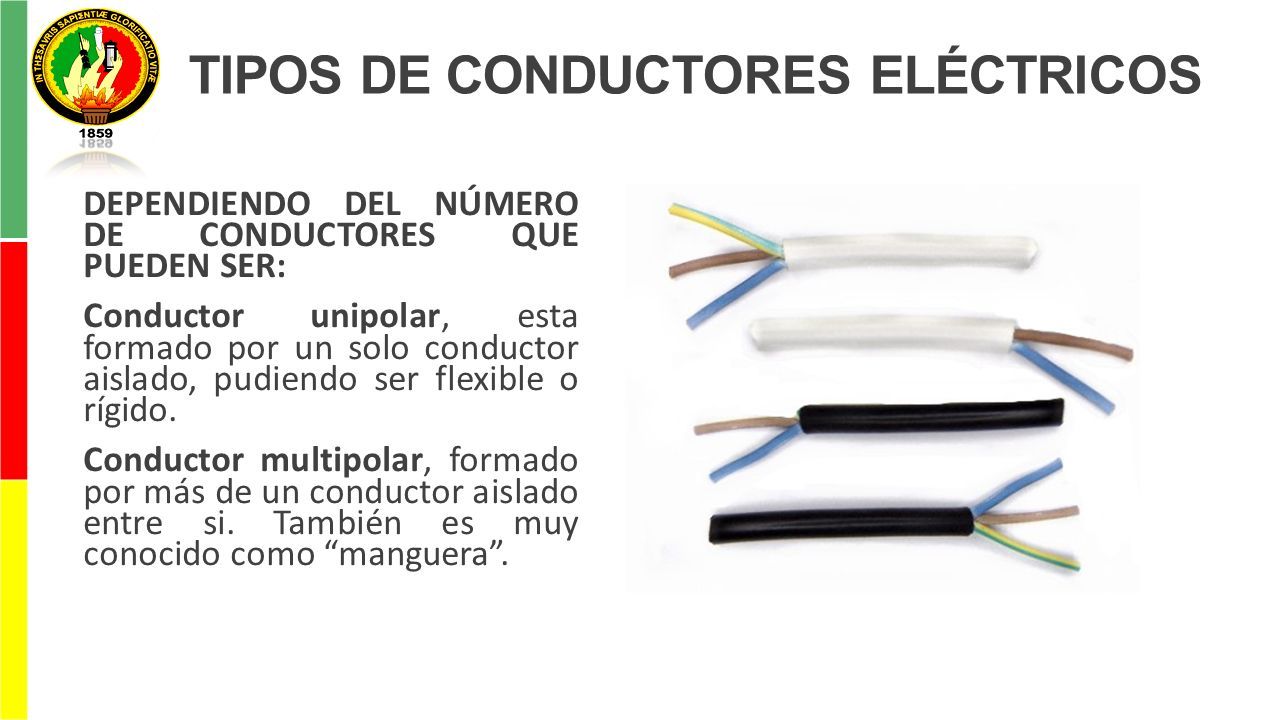

23 TIPOS DE CONDUCTORES ELÉCTRICOS DEPENDIENDO DEL NÚMERO DE CONDUCTORES QUE PUEDEN SER: Conductor unipolar, esta formado por un solo conductor aislado, pudiendo ser flexible o rígido. Conductor multipolar, formado por más de un conductor aislado entre si. También es muy conocido como “manguera”.

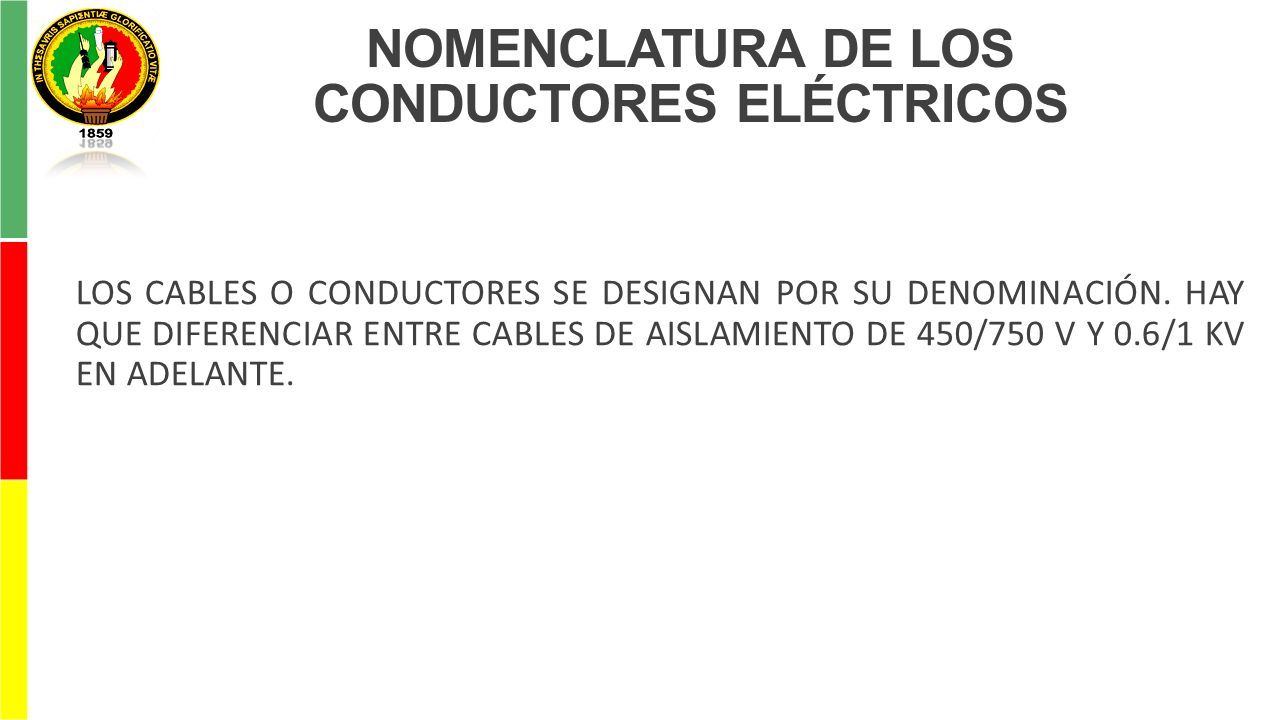

24 NOMENCLATURA DE LOS CONDUCTORES ELÉCTRICOS LOS CABLES O CONDUCTORES SE DESIGNAN POR SU DENOMINACIÓN. HAY QUE DIFERENCIAR ENTRE CABLES DE AISLAMIENTO DE 450/750 V Y 0.6/1 KV EN ADELANTE.

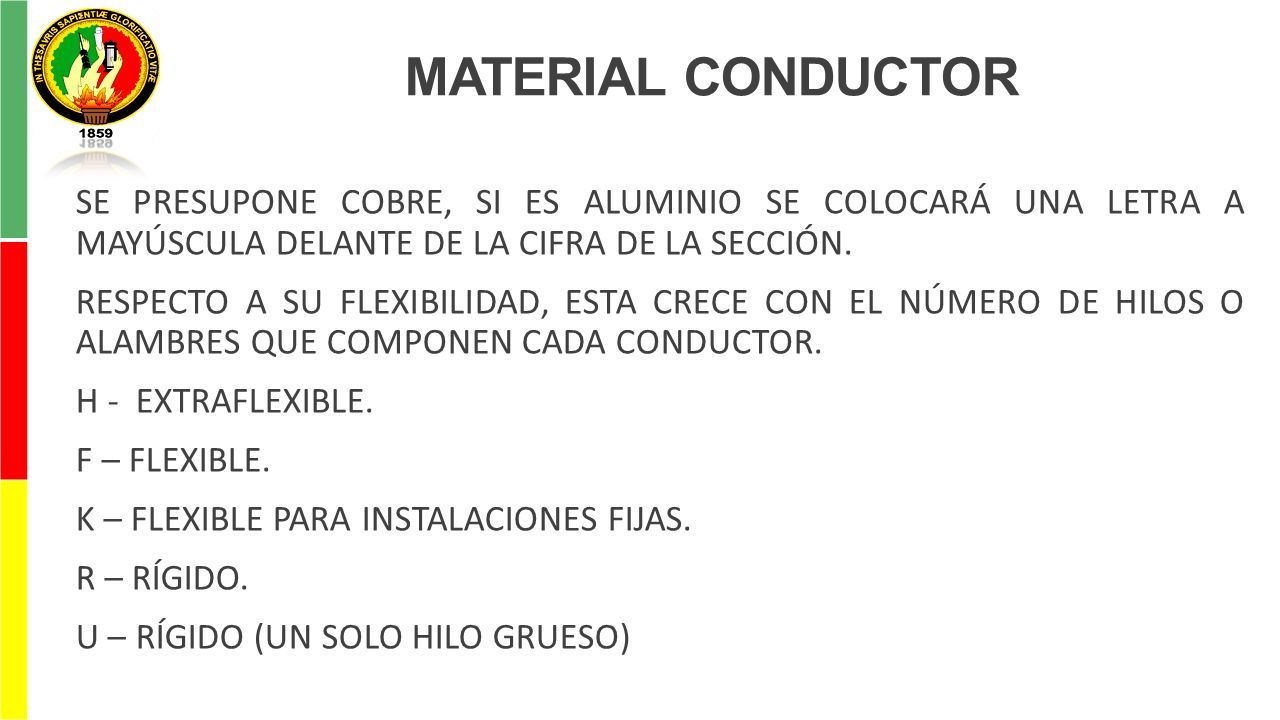

25 MATERIAL CONDUCTOR SE PRESUPONE COBRE, SI ES ALUMINIO SE COLOCARÁ UNA LETRA A MAYÚSCULA DELANTE DE LA CIFRA DE LA SECCIÓN. RESPECTO A SU FLEXIBILIDAD, ESTA CRECE CON EL NÚMERO DE HILOS O ALAMBRES QUE COMPONEN CADA CONDUCTOR. H - EXTRAFLEXIBLE. F – FLEXIBLE. K – FLEXIBLE PARA INSTALACIONES FIJAS. R – RÍGIDO. U – RÍGIDO (UN SOLO HILO GRUESO)

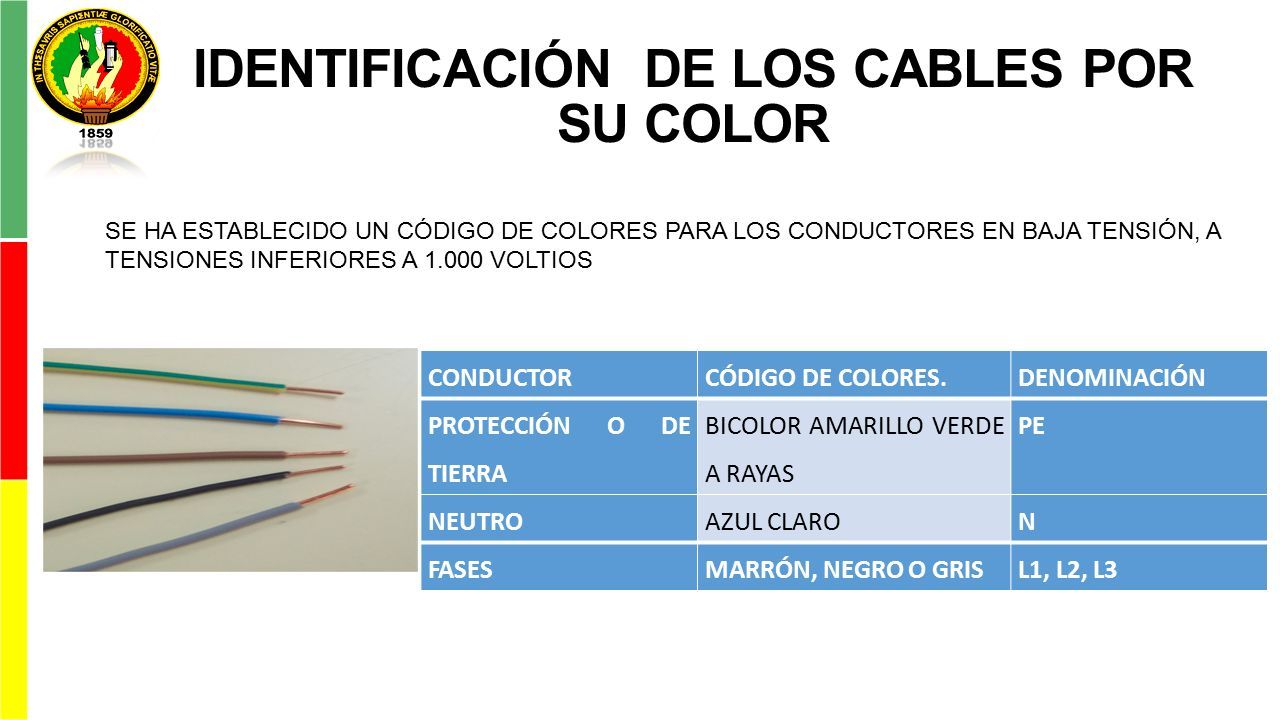

26 IDENTIFICACIÓN DE LOS CABLES POR SU COLOR SE HA ESTABLECIDO UN CÓDIGO DE COLORES PARA LOS CONDUCTORES EN BAJA TENSIÓN, A TENSIONES INFERIORES A 1.000 VOLTIOS CONDUCTORCÓDIGO DE COLORES.DENOMINACIÓN PROTECCIÓN O DE TIERRA BICOLOR AMARILLO VERDE A RAYAS PE NEUTROAZUL CLARON FASESMARRÓN, NEGRO O GRISL1, L2, L3

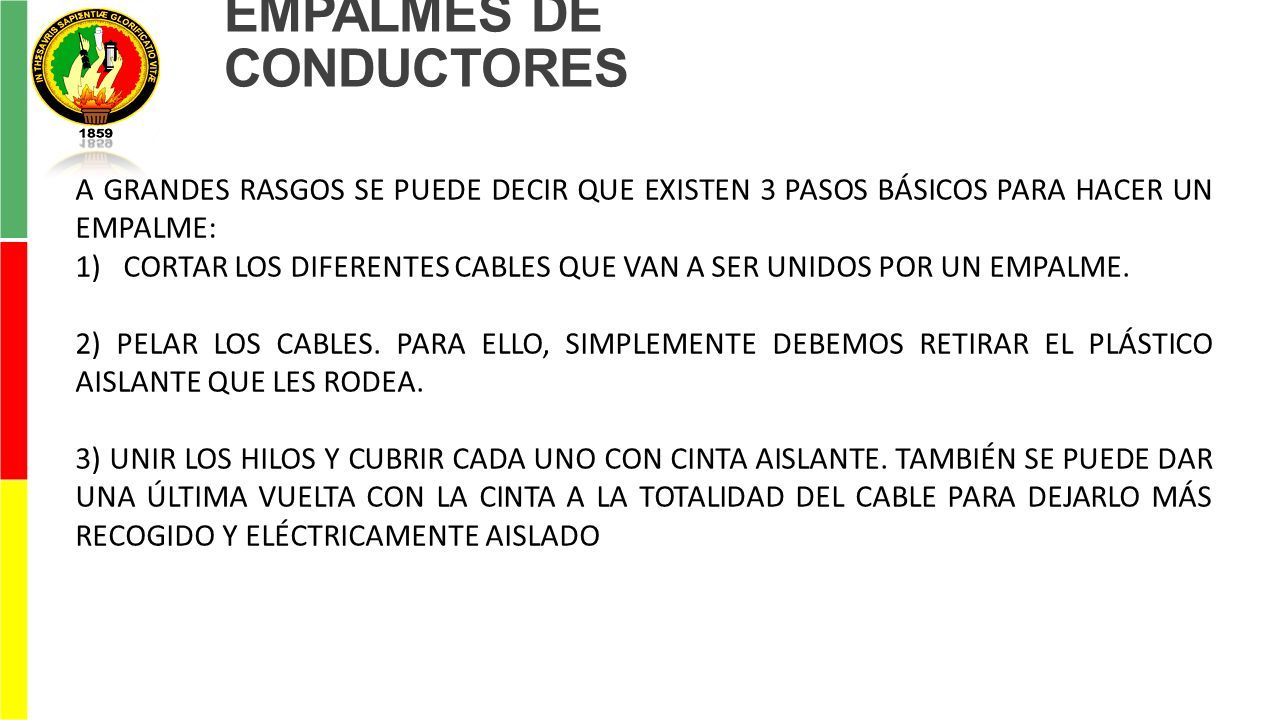

27 EMPALMES DE CONDUCTORES A GRANDES RASGOS SE PUEDE DECIR QUE EXISTEN 3 PASOS BÁSICOS PARA HACER UN EMPALME: 1)CORTAR LOS DIFERENTES CABLES QUE VAN A SER UNIDOS POR UN EMPALME. 2) PELAR LOS CABLES. PARA ELLO, SIMPLEMENTE DEBEMOS RETIRAR EL PLÁSTICO AISLANTE QUE LES RODEA. 3) UNIR LOS HILOS Y CUBRIR CADA UNO CON CINTA AISLANTE. TAMBIÉN SE PUEDE DAR UNA ÚLTIMA VUELTA CON LA CINTA A LA TOTALIDAD DEL CABLE PARA DEJARLO MÁS RECOGIDO Y ELÉCTRICAMENTE AISLADO

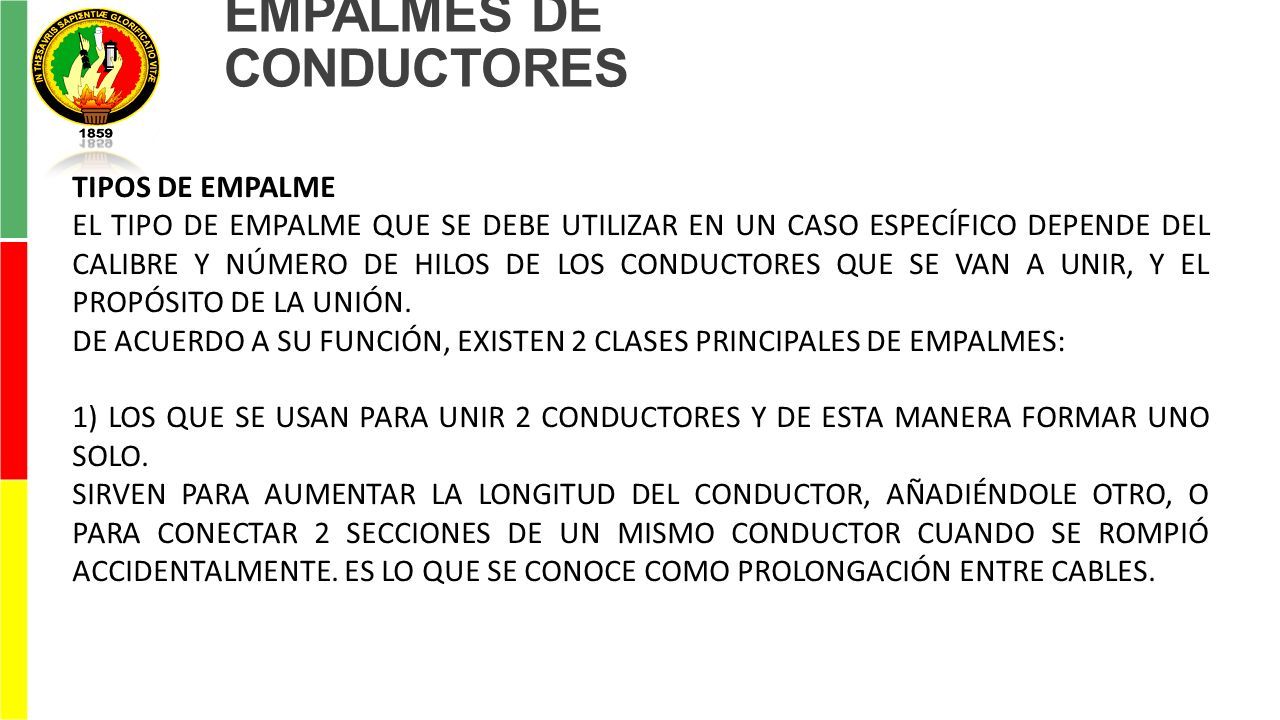

28 EMPALMES DE CONDUCTORES TIPOS DE EMPALME EL TIPO DE EMPALME QUE SE DEBE UTILIZAR EN UN CASO ESPECÍFICO DEPENDE DEL CALIBRE Y NÚMERO DE HILOS DE LOS CONDUCTORES QUE SE VAN A UNIR, Y EL PROPÓSITO DE LA UNIÓN. DE ACUERDO A SU FUNCIÓN, EXISTEN 2 CLASES PRINCIPALES DE EMPALMES: 1) LOS QUE SE USAN PARA UNIR 2 CONDUCTORES Y DE ESTA MANERA FORMAR UNO SOLO. SIRVEN PARA AUMENTAR LA LONGITUD DEL CONDUCTOR, AÑADIÉNDOLE OTRO, O PARA CONECTAR 2 SECCIONES DE UN MISMO CONDUCTOR CUANDO SE ROMPIÓ ACCIDENTALMENTE. ES LO QUE SE CONOCE COMO PROLONGACIÓN ENTRE CABLES.

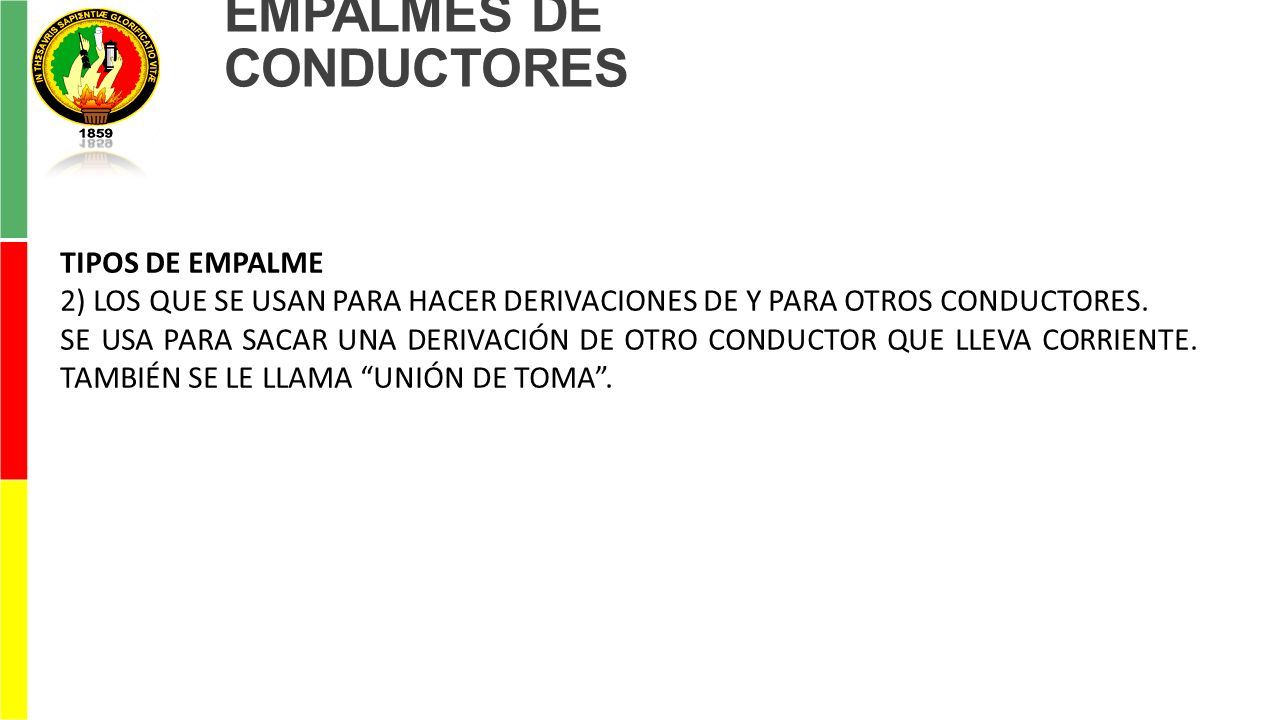

29 EMPALMES DE CONDUCTORES TIPOS DE EMPALME 2) LOS QUE SE USAN PARA HACER DERIVACIONES DE Y PARA OTROS CONDUCTORES. SE USA PARA SACAR UNA DERIVACIÓN DE OTRO CONDUCTOR QUE LLEVA CORRIENTE. TAMBIÉN SE LE LLAMA “UNIÓN DE TOMA”.

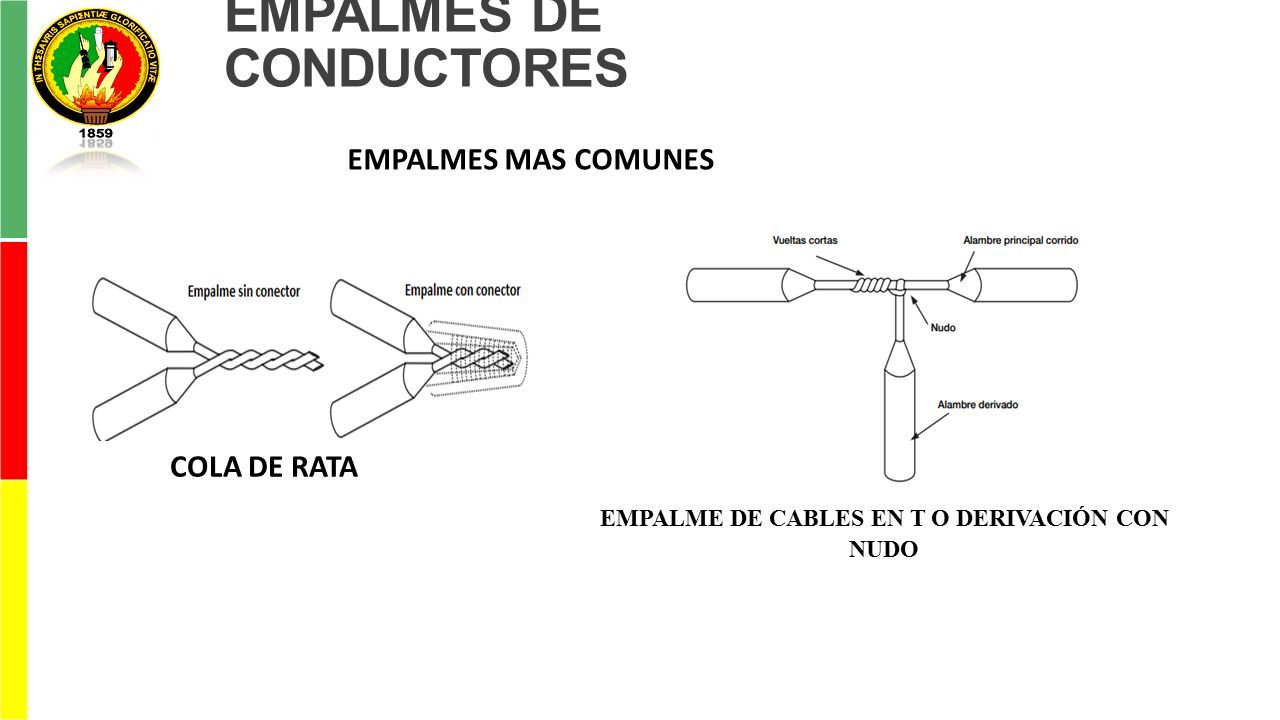

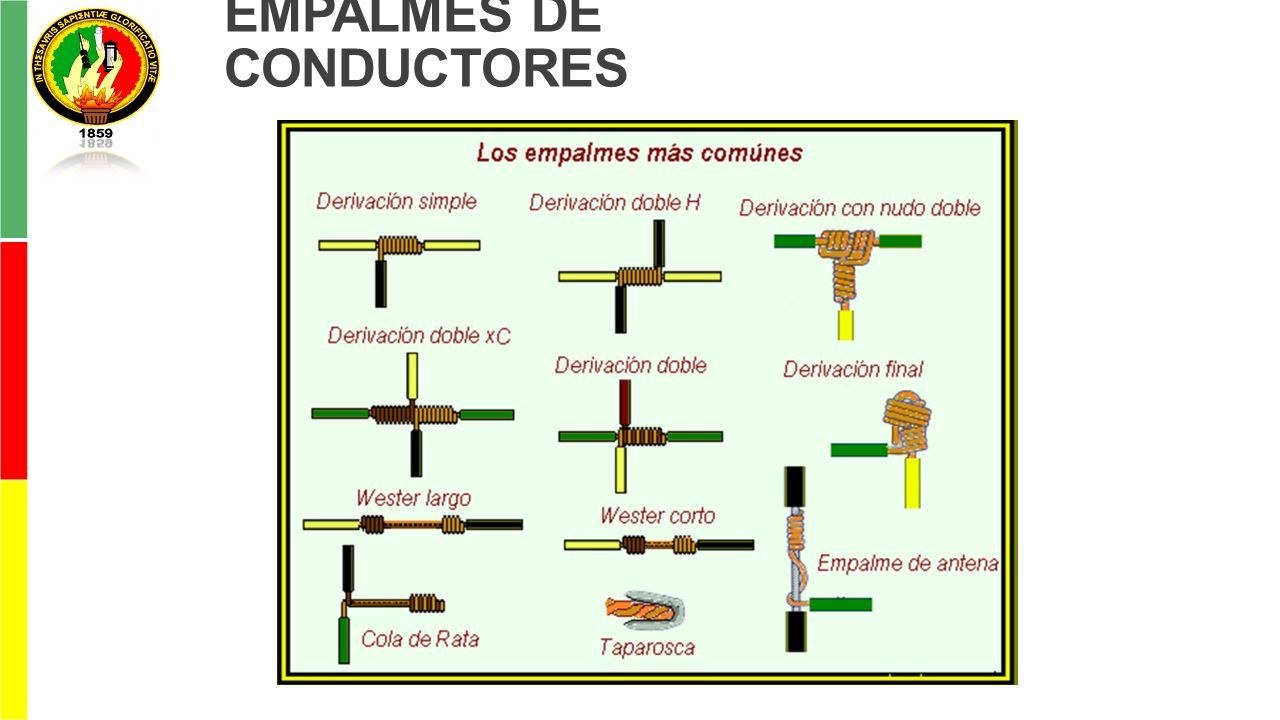

30 EMPALMES DE CONDUCTORES EMPALMES MAS COMUNES COLA DE RATA EMPALME DE CABLES EN T O DERIVACIÓN CON NUDO

31 EMPALMES DE CONDUCTORES
