1 ANALISIS TECNICO DE ACCIDENTE POR AFLORAMIENTO POZO LIZAMA 158 Jorge Fernando Amorocho Mateus

2

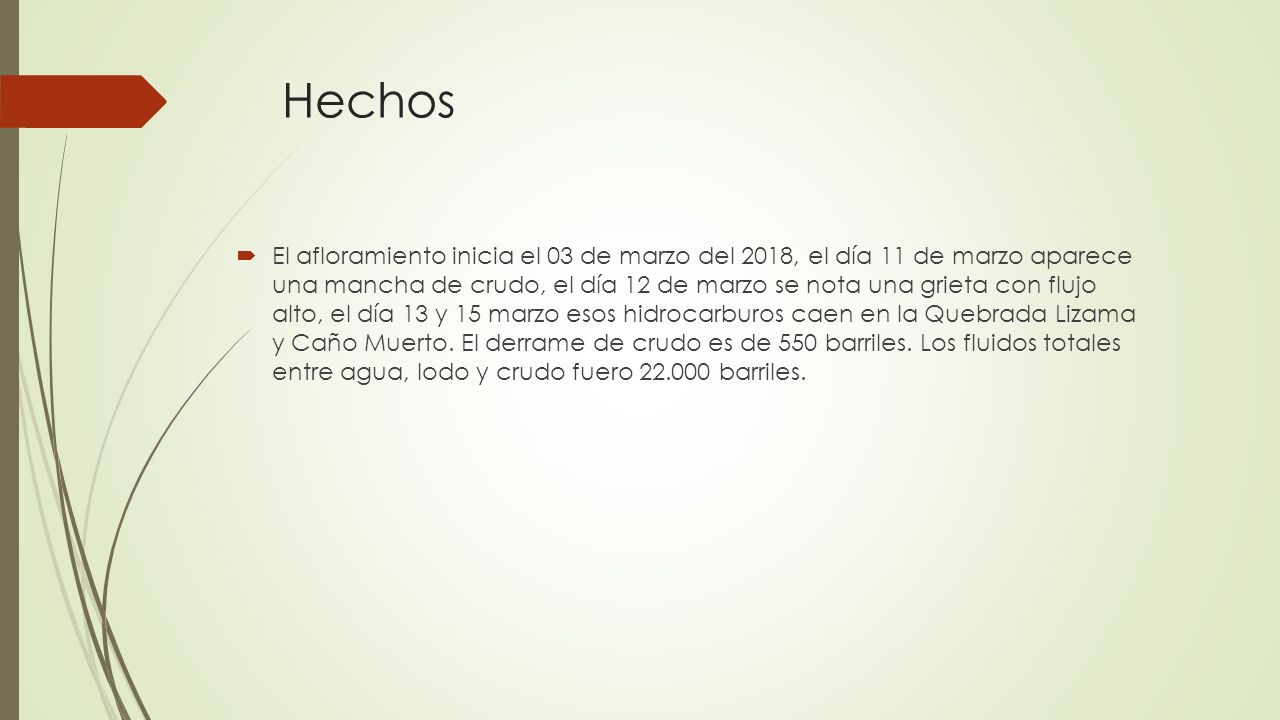

3 Hechos  El afloramiento inicia el 03 de marzo del 2018, el día 11 de marzo aparece una mancha de crudo, el día 12 de marzo se nota una grieta con flujo alto, el día 13 y 15 marzo esos hidrocarburos caen en la Quebrada Lizama y Caño Muerto. El derrame de crudo es de 550 barriles. Los fluidos totales entre agua, lodo y crudo fuero 22.000 barriles.

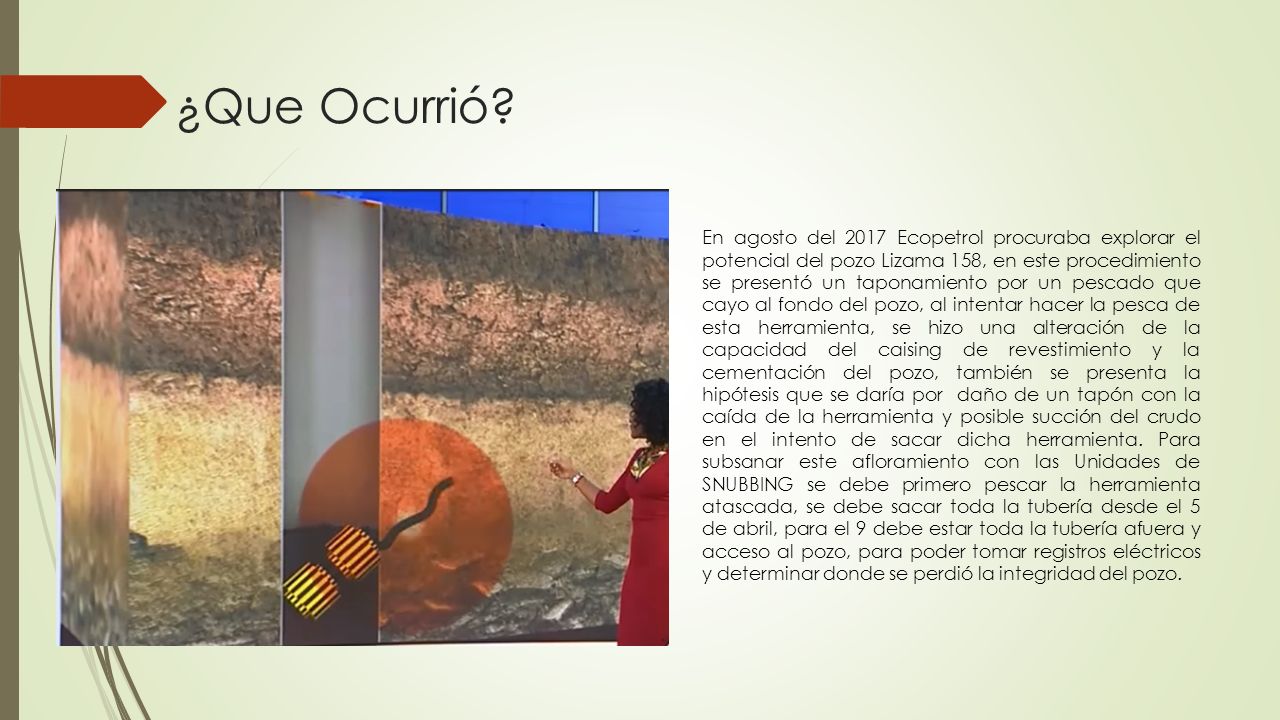

4 ¿Que Ocurrió? En agosto del 2017 Ecopetrol procuraba explorar el potencial del pozo Lizama 158, en este procedimiento se presentó un taponamiento por un pescado que cayo al fondo del pozo, al intentar hacer la pesca de esta herramienta, se hizo una alteración de la capacidad del caising de revestimiento y la cementación del pozo, también se presenta la hipótesis que se daría por daño de un tapón con la caída de la herramienta y posible succión del crudo en el intento de sacar dicha herramienta. Para subsanar este afloramiento con las Unidades de SNUBBING se debe primero pescar la herramienta atascada, se debe sacar toda la tubería desde el 5 de abril, para el 9 debe estar toda la tubería afuera y acceso al pozo, para poder tomar registros eléctricos y determinar donde se perdió la integridad del pozo.

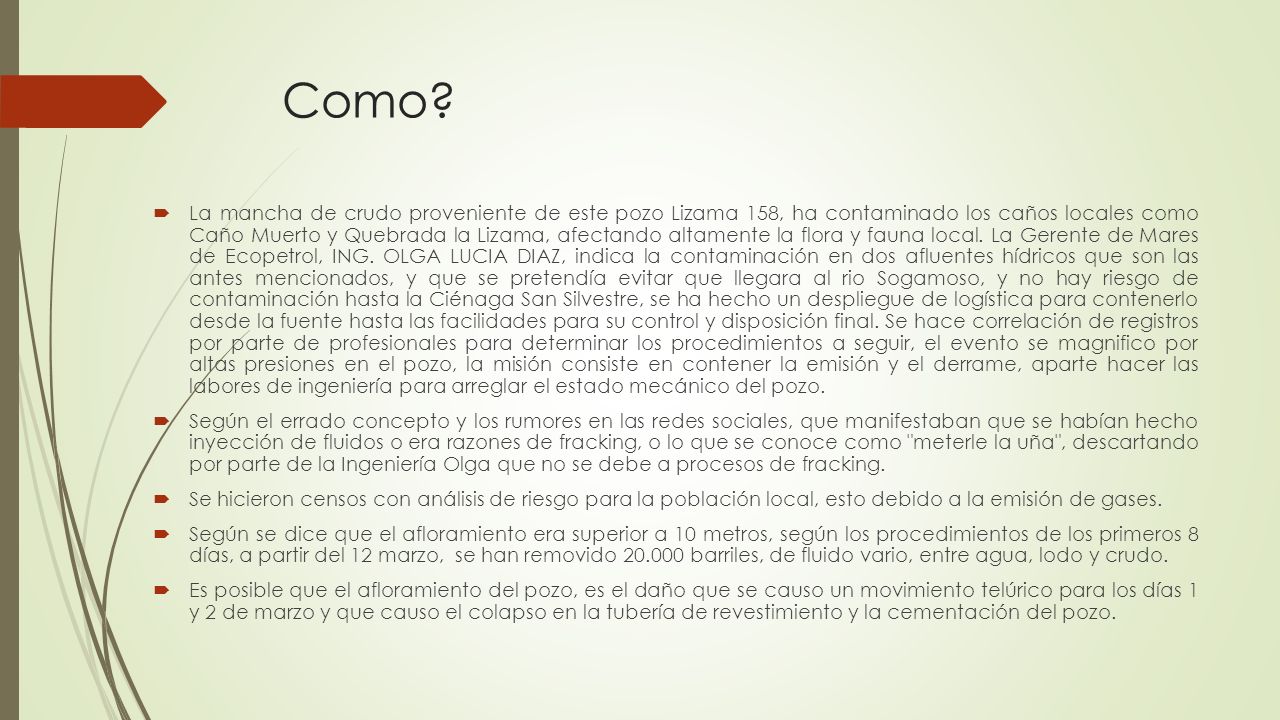

5 Como?  La mancha de crudo proveniente de este pozo Lizama 158, ha contaminado los caños locales como Caño Muerto y Quebrada la Lizama, afectando altamente la flora y fauna local. La Gerente de Mares de Ecopetrol, ING. OLGA LUCIA DIAZ, indica la contaminación en dos afluentes hídricos que son las antes mencionados, y que se pretendía evitar que llegara al rio Sogamoso, y no hay riesgo de contaminación hasta la Ciénaga San Silvestre, se ha hecho un despliegue de logística para contenerlo desde la fuente hasta las facilidades para su control y disposición final. Se hace correlación de registros por parte de profesionales para determinar los procedimientos a seguir, el evento se magnifico por altas presiones en el pozo, la misión consiste en contener la emisión y el derrame, aparte hacer las labores de ingeniería para arreglar el estado mecánico del pozo.  Según el errado concepto y los rumores en las redes sociales, que manifestaban que se habían hecho inyección de fluidos o era razones de fracking, o lo que se conoce como "meterle la uña", descartando por parte de la Ingeniería Olga que no se debe a procesos de fracking.  Se hicieron censos con análisis de riesgo para la población local, esto debido a la emisión de gases.  Según se dice que el afloramiento era superior a 10 metros, según los procedimientos de los primeros 8 días, a partir del 12 marzo, se han removido 20.000 barriles, de fluido vario, entre agua, lodo y crudo.  Es posible que el afloramiento del pozo, es el daño que se causo un movimiento telúrico para los días 1 y 2 de marzo y que causo el colapso en la tubería de revestimiento y la cementación del pozo.

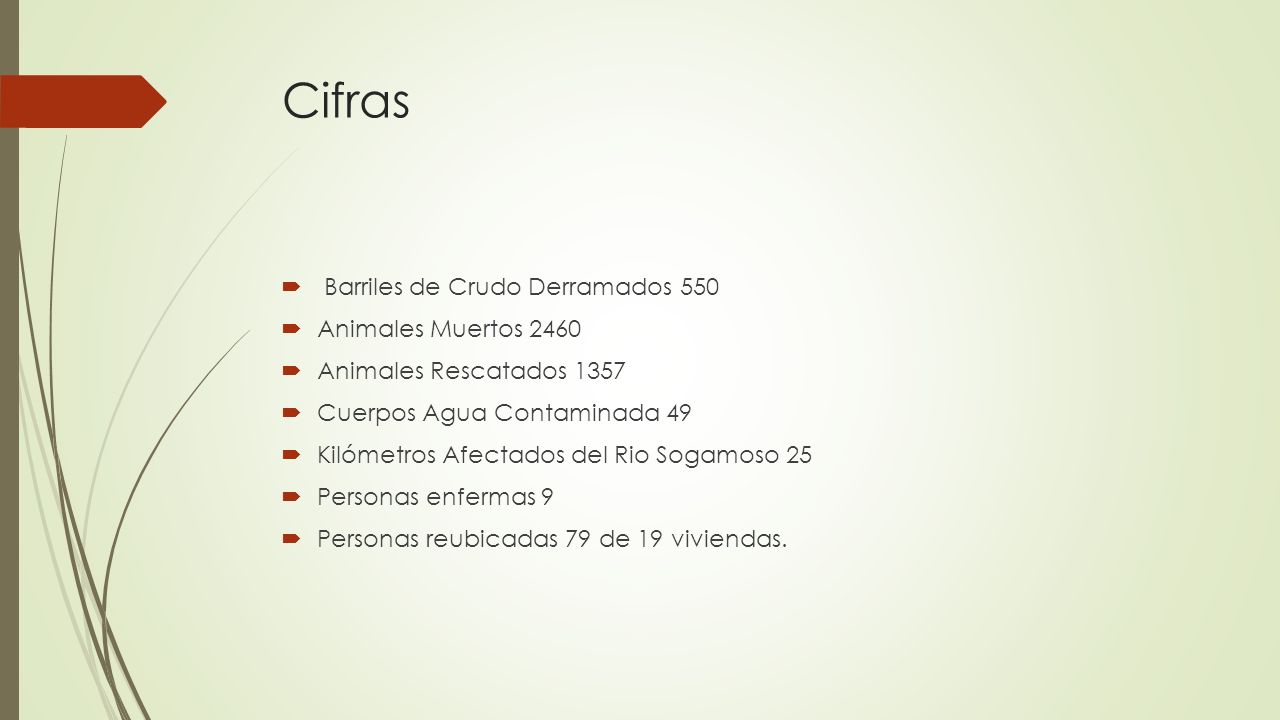

6 Cifras  Barriles de Crudo Derramados 550  Animales Muertos 2460  Animales Rescatados 1357  Cuerpos Agua Contaminada 49  Kilómetros Afectados del Rio Sogamoso 25  Personas enfermas 9  Personas reubicadas 79 de 19 viviendas.

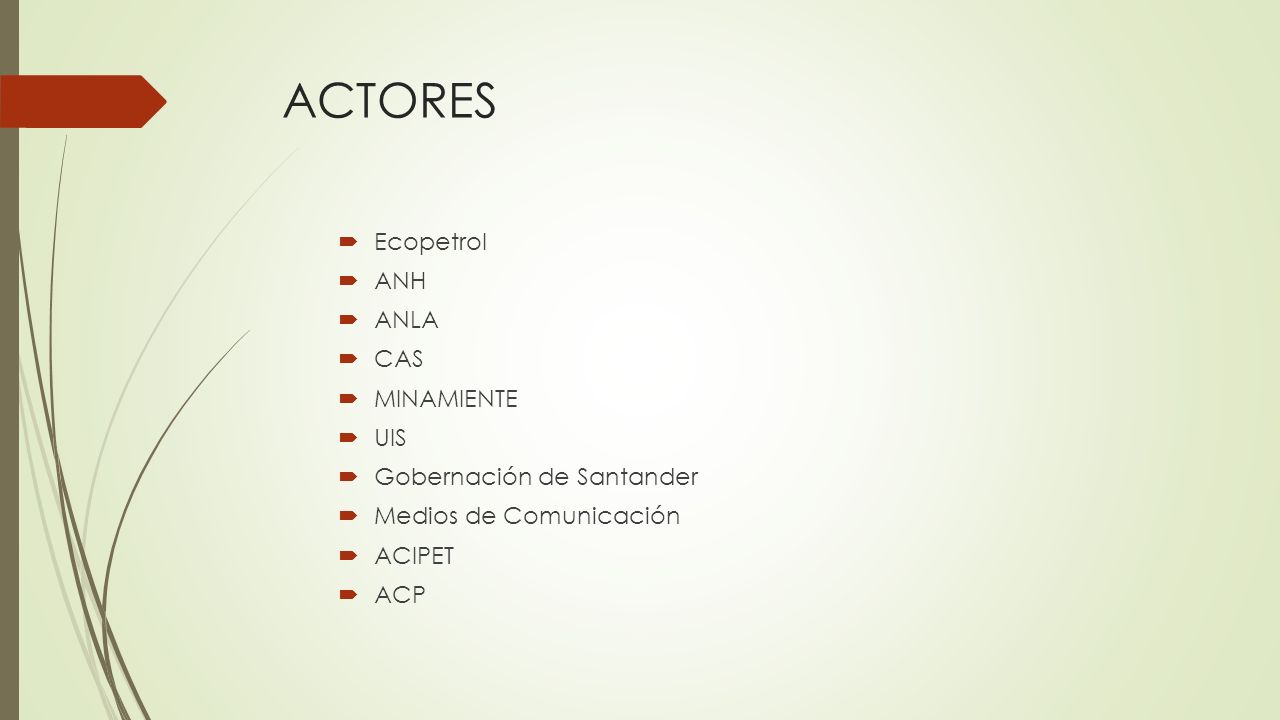

7 ACTORES  Ecopetrol  ANH  ANLA  CAS  MINAMIENTE  UIS  Gobernación de Santander  Medios de Comunicación  ACIPET  ACP

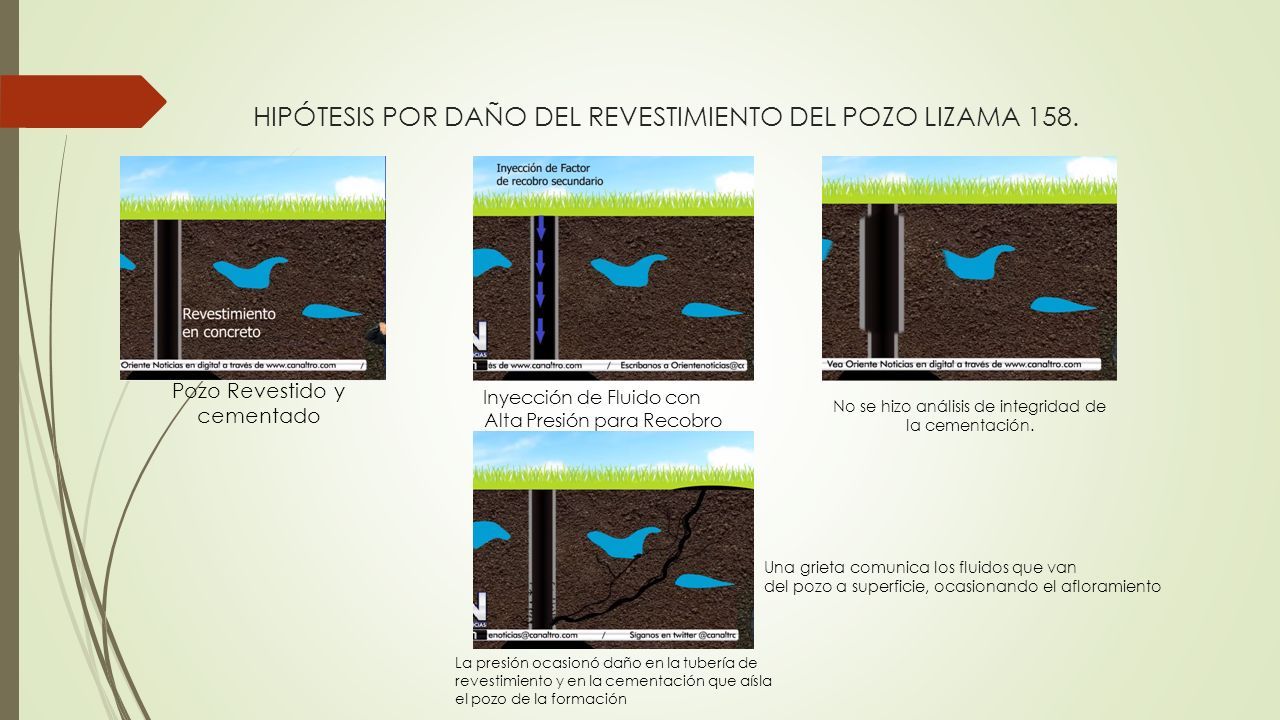

8 HIPÓTESIS POR DAÑO DEL REVESTIMIENTO DEL POZO LIZAMA 158. Pozo Revestido y cementado Inyección de Fluido con Alta Presión para Recobro No se hizo análisis de integridad de la cementación. La presión ocasionó daño en la tubería de revestimiento y en la cementación que aísla el pozo de la formación Una grieta comunica los fluidos que van del pozo a superficie, ocasionando el afloramiento

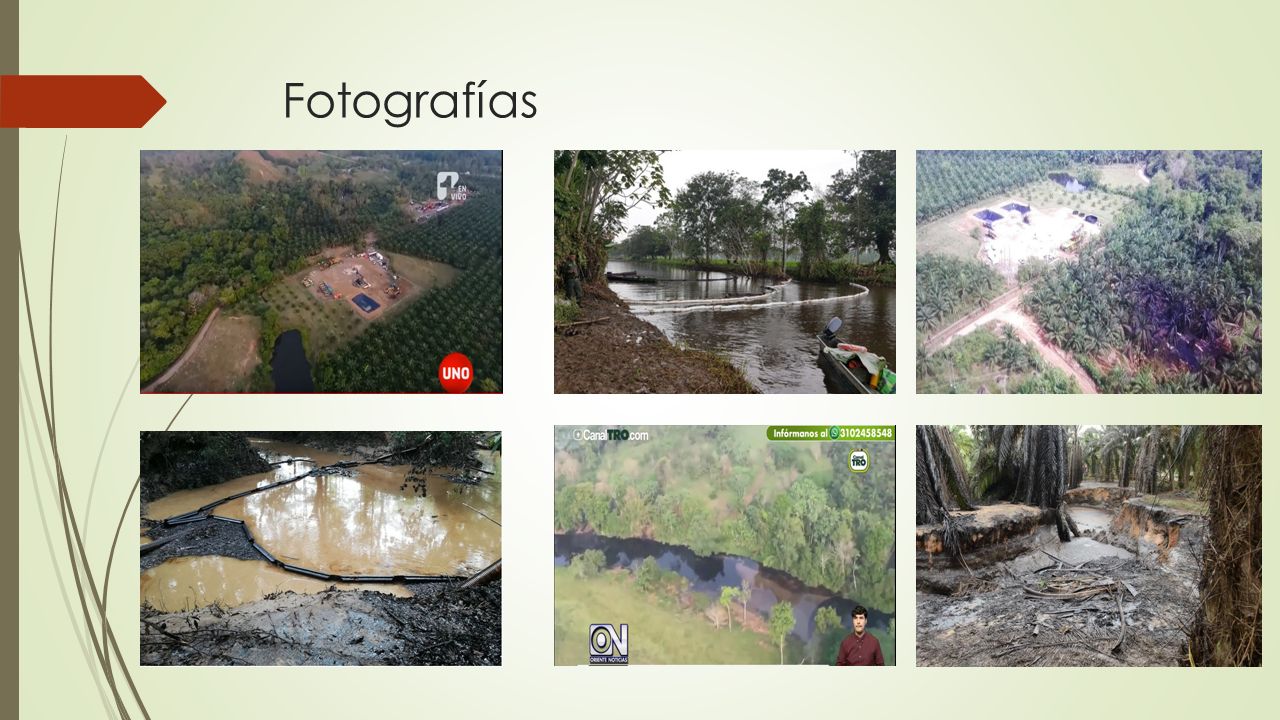

9 Fotografías

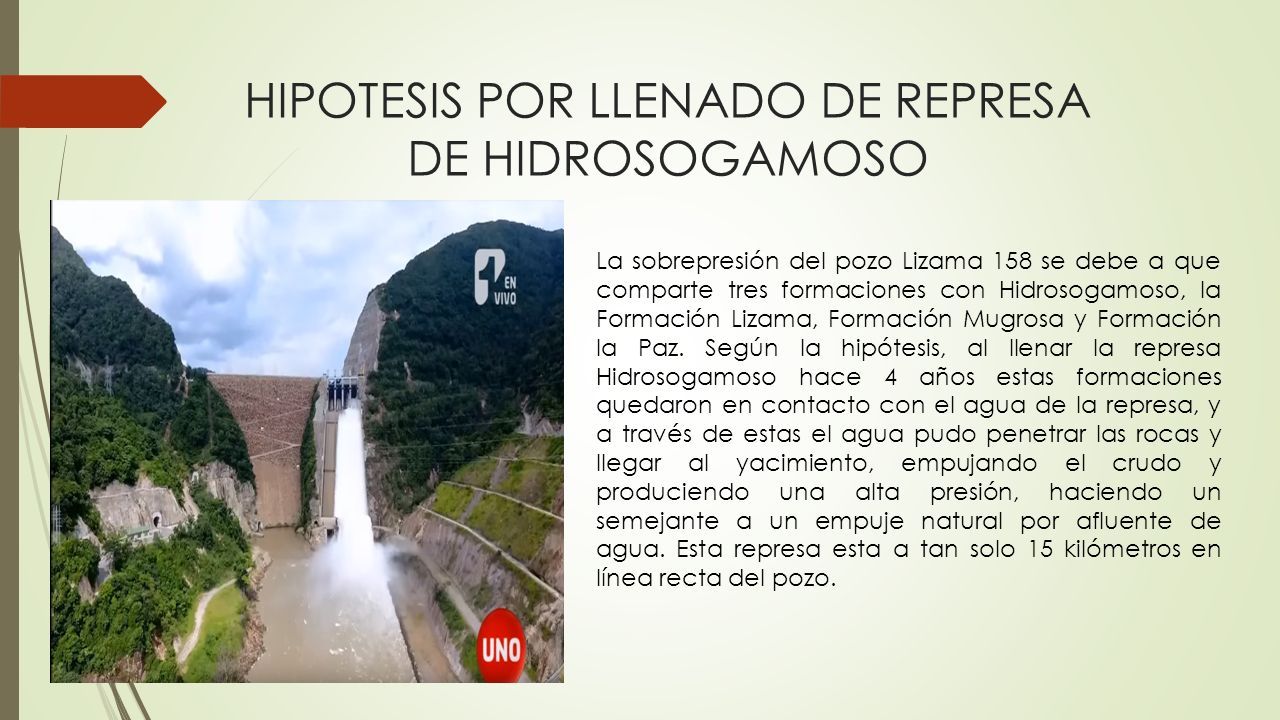

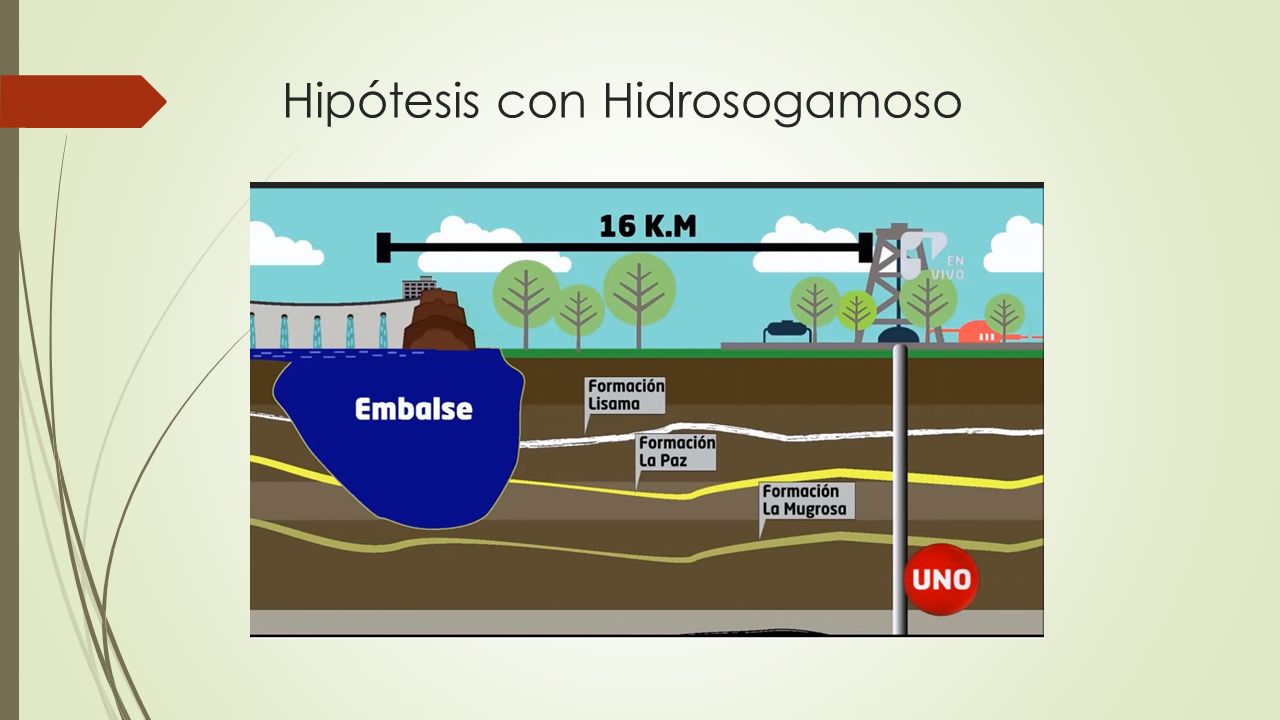

10 HIPOTESIS POR LLENADO DE REPRESA DE HIDROSOGAMOSO La sobrepresión del pozo Lizama 158 se debe a que comparte tres formaciones con Hidrosogamoso, la Formación Lizama, Formación Mugrosa y Formación la Paz. Según la hipótesis, al llenar la represa Hidrosogamoso hace 4 años estas formaciones quedaron en contacto con el agua de la represa, y a través de estas el agua pudo penetrar las rocas y llegar al yacimiento, empujando el crudo y produciendo una alta presión, haciendo un semejante a un empuje natural por afluente de agua. Esta represa esta a tan solo 15 kilómetros en línea recta del pozo.

11 Hipótesis con Hidrosogamoso

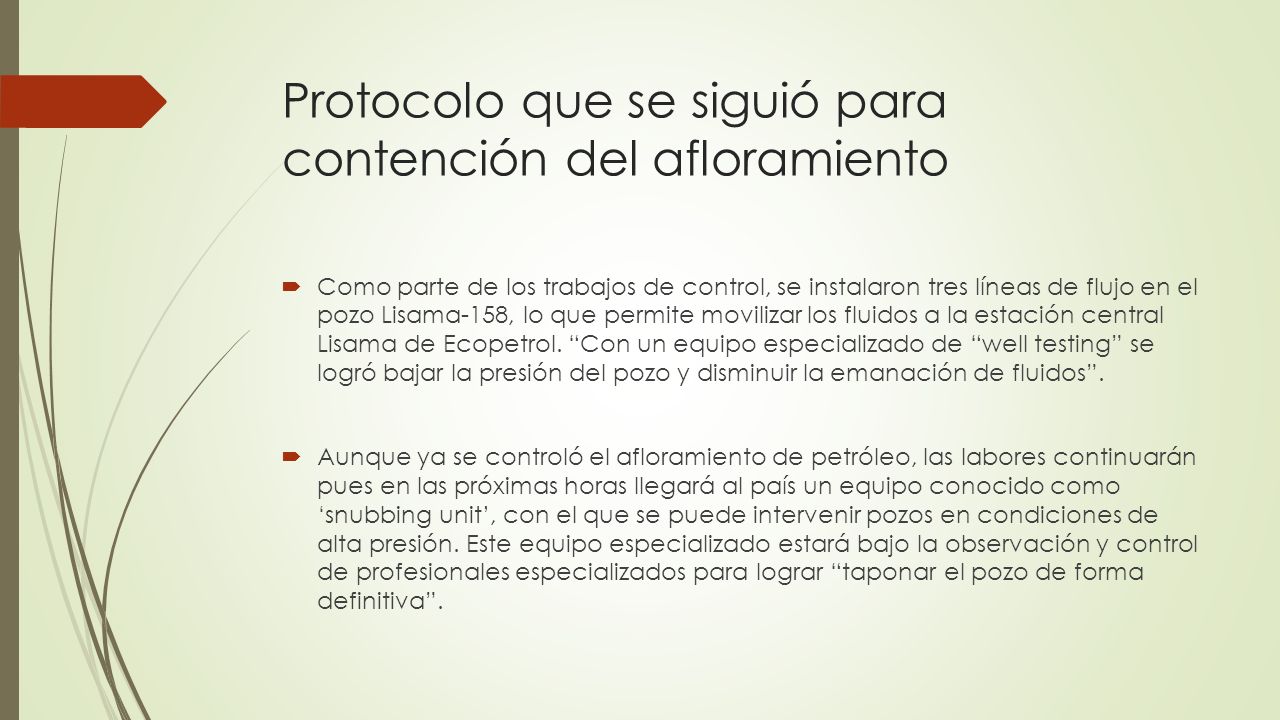

12 Protocolo que se siguió para contención del afloramiento  Como parte de los trabajos de control, se instalaron tres líneas de flujo en el pozo Lisama-158, lo que permite movilizar los fluidos a la estación central Lisama de Ecopetrol. “Con un equipo especializado de “well testing” se logró bajar la presión del pozo y disminuir la emanación de fluidos”.  Aunque ya se controló el afloramiento de petróleo, las labores continuarán pues en las próximas horas llegará al país un equipo conocido como ‘snubbing unit’, con el que se puede intervenir pozos en condiciones de alta presión. Este equipo especializado estará bajo la observación y control de profesionales especializados para lograr “taponar el pozo de forma definitiva”.

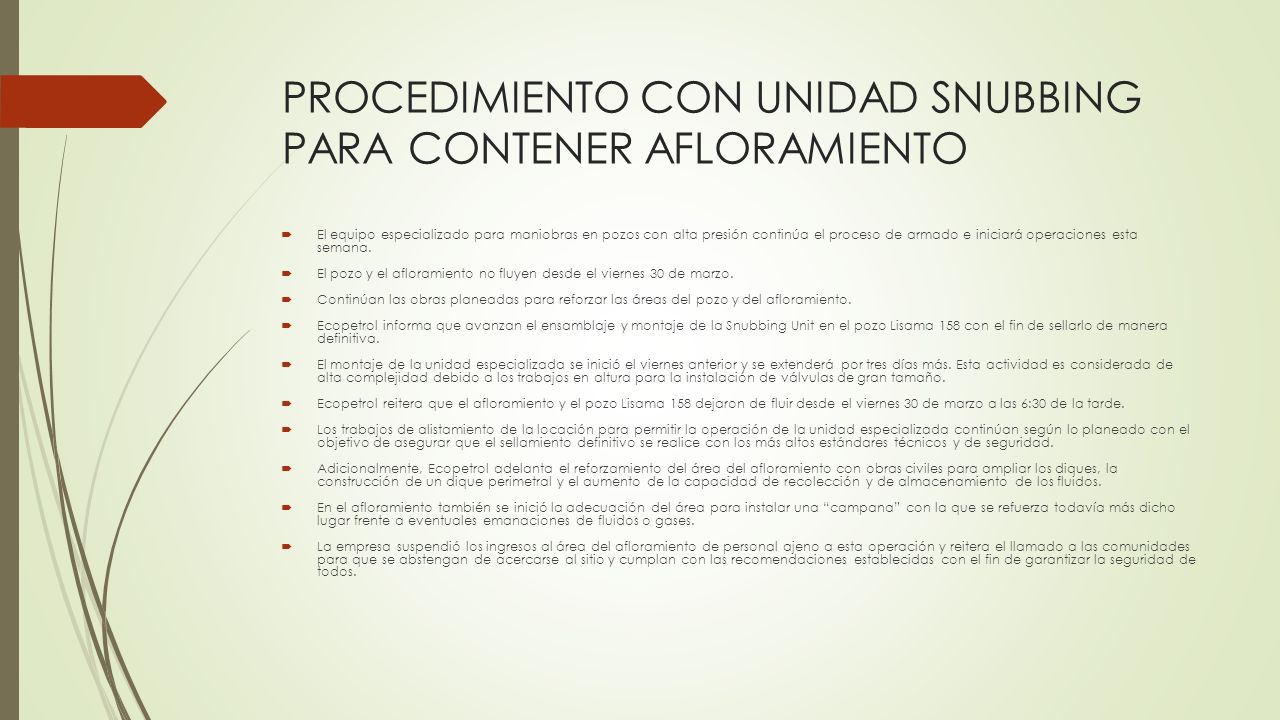

13 PROCEDIMIENTO CON UNIDAD SNUBBING PARA CONTENER AFLORAMIENTO  El equipo especializado para maniobras en pozos con alta presión continúa el proceso de armado e iniciará operaciones esta semana.  El pozo y el afloramiento no fluyen desde el viernes 30 de marzo.  Continúan las obras planeadas para reforzar las áreas del pozo y del afloramiento.  Ecopetrol informa que avanzan el ensamblaje y montaje de la Snubbing Unit en el pozo Lisama 158 con el fin de sellarlo de manera definitiva.  El montaje de la unidad especializada se inició el viernes anterior y se extenderá por tres días más. Esta actividad es considerada de alta complejidad debido a los trabajos en altura para la instalación de válvulas de gran tamaño.  Ecopetrol reitera que el afloramiento y el pozo Lisama 158 dejaron de fluir desde el viernes 30 de marzo a las 6:30 de la tarde.  Los trabajos de alistamiento de la locación para permitir la operación de la unidad especializada continúan según lo planeado con el objetivo de asegurar que el sellamiento definitivo se realice con los más altos estándares técnicos y de seguridad.  Adicionalmente, Ecopetrol adelanta el reforzamiento del área del afloramiento con obras civiles para ampliar los diques, la construcción de un dique perimetral y el aumento de la capacidad de recolección y de almacenamiento de los fluidos.  En el afloramiento también se inició la adecuación del área para instalar una “campana” con la que se refuerza todavía más dicho lugar frente a eventuales emanaciones de fluidos o gases.  La empresa suspendió los ingresos al área del afloramiento de personal ajeno a esta operación y reitera el llamado a las comunidades para que se abstengan de acercarse al sitio y cumplan con las recomendaciones establecidas con el fin de garantizar la seguridad de todos.

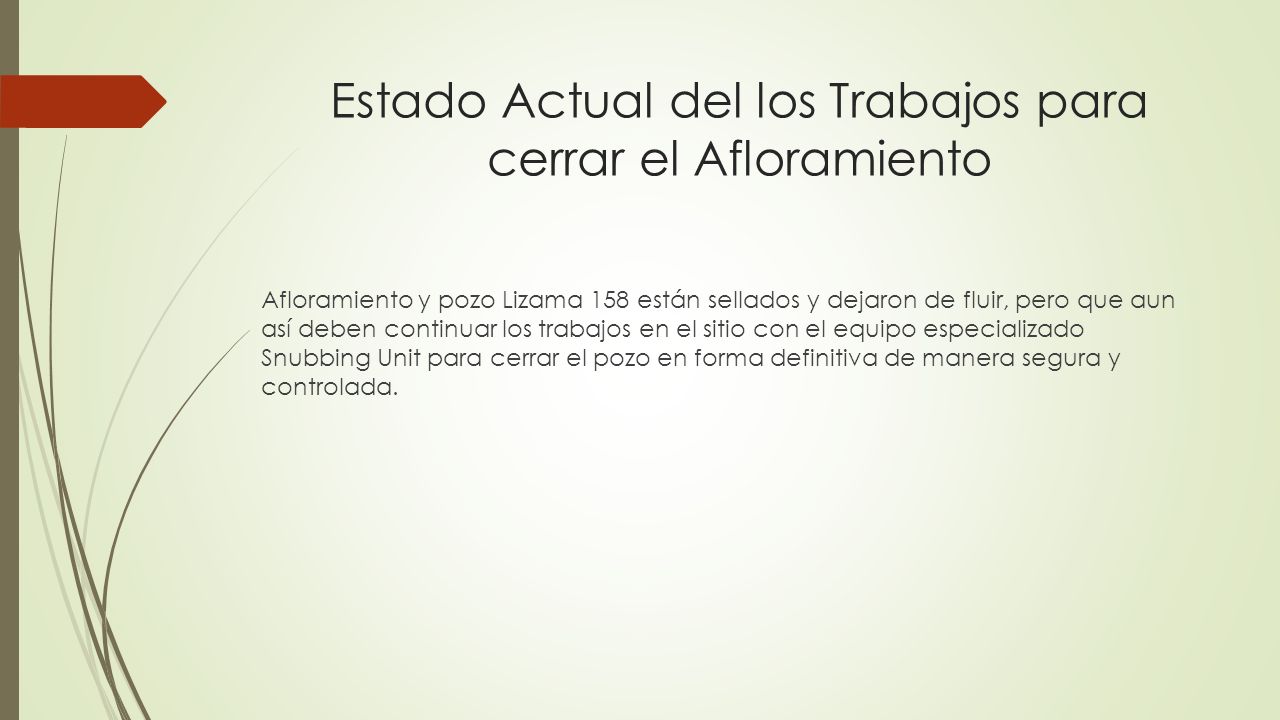

14 Estado Actual del los Trabajos para cerrar el Afloramiento Afloramiento y pozo Lizama 158 están sellados y dejaron de fluir, pero que aun así deben continuar los trabajos en el sitio con el equipo especializado Snubbing Unit para cerrar el pozo en forma definitiva de manera segura y controlada.

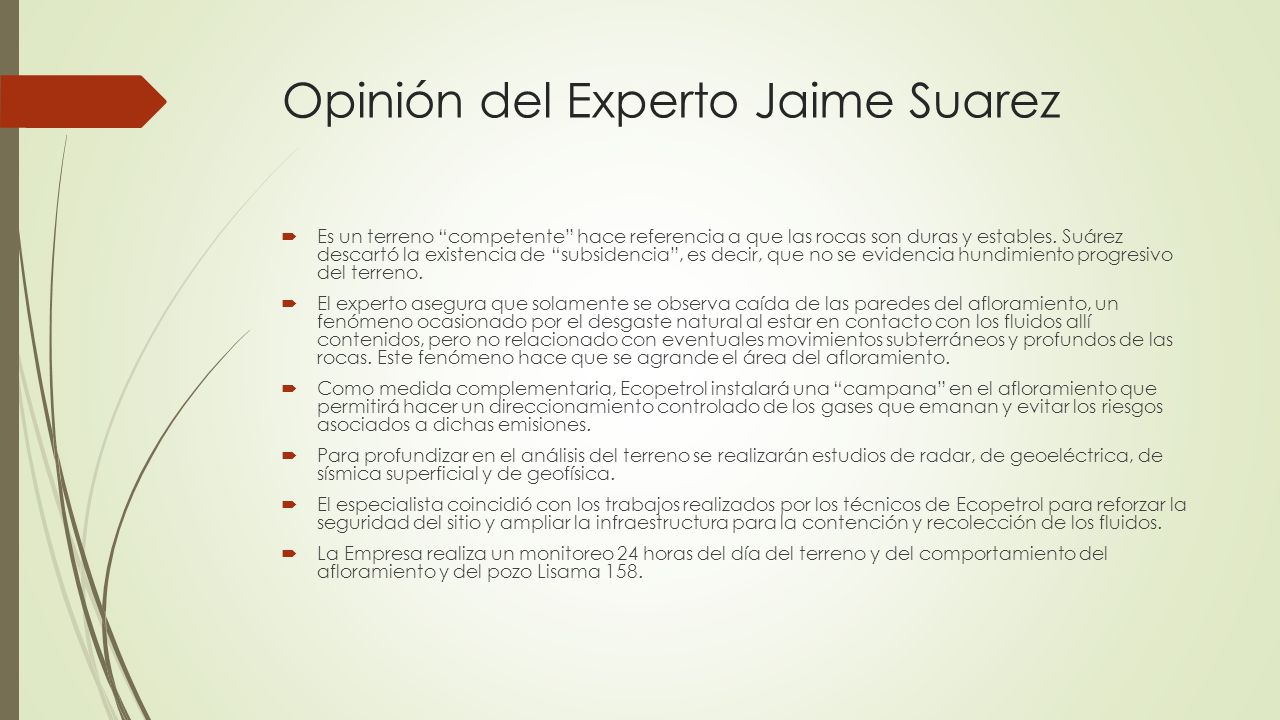

15 Opinión del Experto Jaime Suarez  Es un terreno “competente” hace referencia a que las rocas son duras y estables. Suárez descartó la existencia de “subsidencia”, es decir, que no se evidencia hundimiento progresivo del terreno.  El experto asegura que solamente se observa caída de las paredes del afloramiento, un fenómeno ocasionado por el desgaste natural al estar en contacto con los fluidos allí contenidos, pero no relacionado con eventuales movimientos subterráneos y profundos de las rocas. Este fenómeno hace que se agrande el área del afloramiento.  Como medida complementaria, Ecopetrol instalará una “campana” en el afloramiento que permitirá hacer un direccionamiento controlado de los gases que emanan y evitar los riesgos asociados a dichas emisiones.  Para profundizar en el análisis del terreno se realizarán estudios de radar, de geoeléctrica, de sísmica superficial y de geofísica.  El especialista coincidió con los trabajos realizados por los técnicos de Ecopetrol para reforzar la seguridad del sitio y ampliar la infraestructura para la contención y recolección de los fluidos.  La Empresa realiza un monitoreo 24 horas del día del terreno y del comportamiento del afloramiento y del pozo Lisama 158.

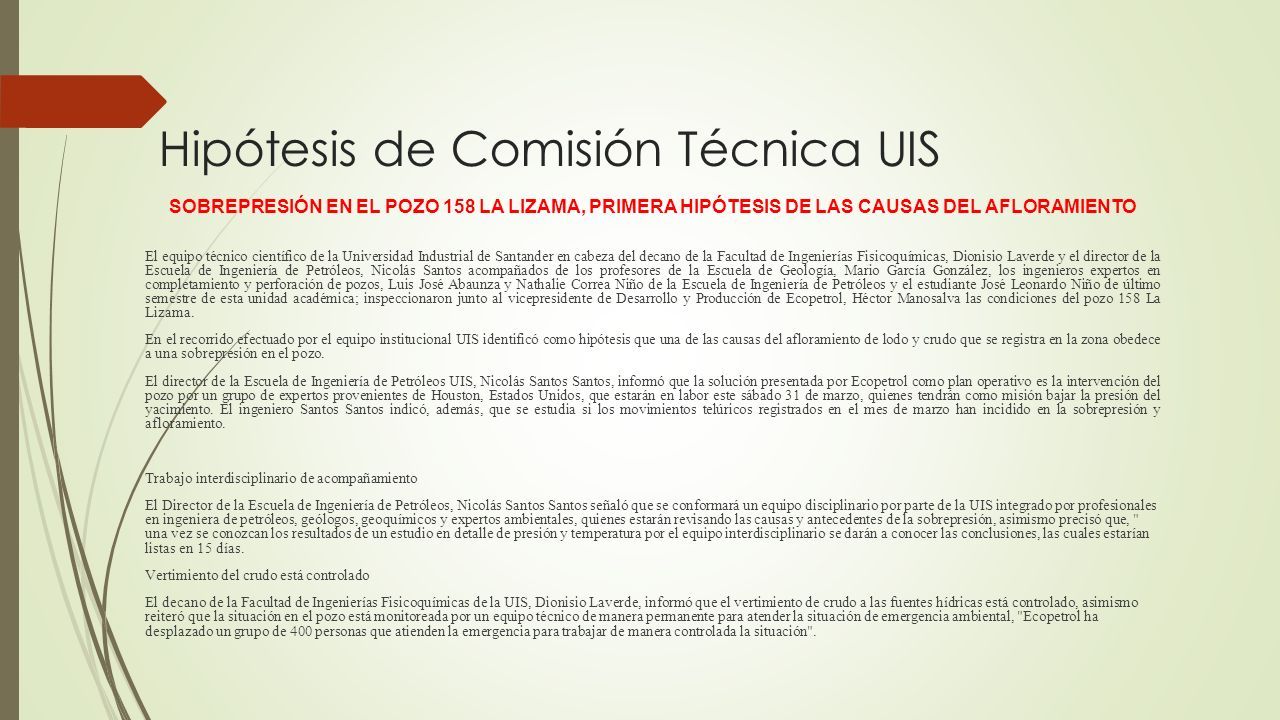

16 Hipótesis de Comisión Técnica UIS SOBREPRESIÓN EN EL POZO 158 LA LIZAMA, PRIMERA HIPÓTESIS DE LAS CAUSAS DEL AFLORAMIENTO El equipo técnico científico de la Universidad Industrial de Santander en cabeza del decano de la Facultad de Ingenierías Fisicoquímicas, Dionisio Laverde y el director de la Escuela de Ingeniería de Petróleos, Nicolás Santos acompañados de los profesores de la Escuela de Geología, Mario García González, los ingenieros expertos en completamiento y perforación de pozos, Luis José Abaunza y Nathalie Correa Niño de la Escuela de Ingeniería de Petróleos y el estudiante José Leonardo Niño de último semestre de esta unidad académica; inspeccionaron junto al vicepresidente de Desarrollo y Producción de Ecopetrol, Héctor Manosalva las condiciones del pozo 158 La Lizama. En el recorrido efectuado por el equipo institucional UIS identificó como hipótesis que una de las causas del afloramiento de lodo y crudo que se registra en la zona obedece a una sobrepresión en el pozo. El director de la Escuela de Ingeniería de Petróleos UIS, Nicolás Santos Santos, informó que la solución presentada por Ecopetrol como plan operativo es la intervención del pozo por un grupo de expertos provenientes de Houston, Estados Unidos, que estarán en labor este sábado 31 de marzo, quienes tendrán como misión bajar la presión del yacimiento. El ingeniero Santos Santos indicó, además, que se estudia si los movimientos telúricos registrados en el mes de marzo han incidido en la sobrepresión y afloramiento. Trabajo interdisciplinario de acompañamiento El Director de la Escuela de Ingeniería de Petróleos, Nicolás Santos Santos señaló que se conformará un equipo disciplinario por parte de la UIS integrado por profesionales en ingeniera de petróleos, geólogos, geoquímicos y expertos ambientales, quienes estarán revisando las causas y antecedentes de la sobrepresión, asimismo precisó que, " una vez se conozcan los resultados de un estudio en detalle de presión y temperatura por el equipo interdisciplinario se darán a conocer las conclusiones, las cuales estarían listas en 15 días. Vertimiento del crudo está controlado El decano de la Facultad de Ingenierías Fisicoquímicas de la UIS, Dionisio Laverde, informó que el vertimiento de crudo a las fuentes hídricas está controlado, asimismo reiteró que la situación en el pozo está monitoreada por un equipo técnico de manera permanente para atender la situación de emergencia ambiental, "Ecopetrol ha desplazado un grupo de 400 personas que atienden la emergencia para trabajar de manera controlada la situación".
