2 Tema: DISEÑAR LA LOSA SÓLIDA DE CIMENTACIÓN PARA RECIBIR LAS CARGAS DE LA CONSTRUCCÓN DE UNA VIVIENDA SOCIAL Autor: Brigitte Barrera

3 INTRODUCCIÓN  La cimentación es la parte estructural del edificio, encargada de transmitir las cargas al terreno, el cual es el único elemento que no podemos elegir, por lo que la cimentación la realizaremos en función del mismo. Al mismo tiempo este no se encuentra todo a la misma profundidad por lo que eso será otro motivo que nos influye en la decisión de la elección de la cimentación adecuada.  Una losa de cimentación es una placa de concreto apoyada sobre el terreno la cual reparte el peso y las cargas del edificio sobre toda la superficie de apoyo, son un tipo de cimentación superficial

4 Objetivo General  Conocer la base por la cual se inicia la construcción de una edificación en una Vivienda Social. Objetivo Especifico  Comprender el uso de una losa de cimentación en el presente proyecto.

5 Marco Referencial  La losa de cimentación es una placa de hormigón, la cual se apoya sobre un terreno que reparte las cargas y el peso de la superficie de apoyo. La losa de cimentación superficial posee un gran comportamiento en terrenos muy poco homogéneo.  En terrenos con escasa capacidad portante, estas losas pueden padecer asentamientos diferenciales. En el mundo de la construcción, la losa de cimentaciones utilizada para emparejar los niveles del suelo, y en ocasiones quedan enterradas para aprovechar la superficie y evitar obstáculos pero, aunque su superficie afirme el terreno, esta clase de losa mantiene una contextura rugosa.

6 Modelo Matemático

7

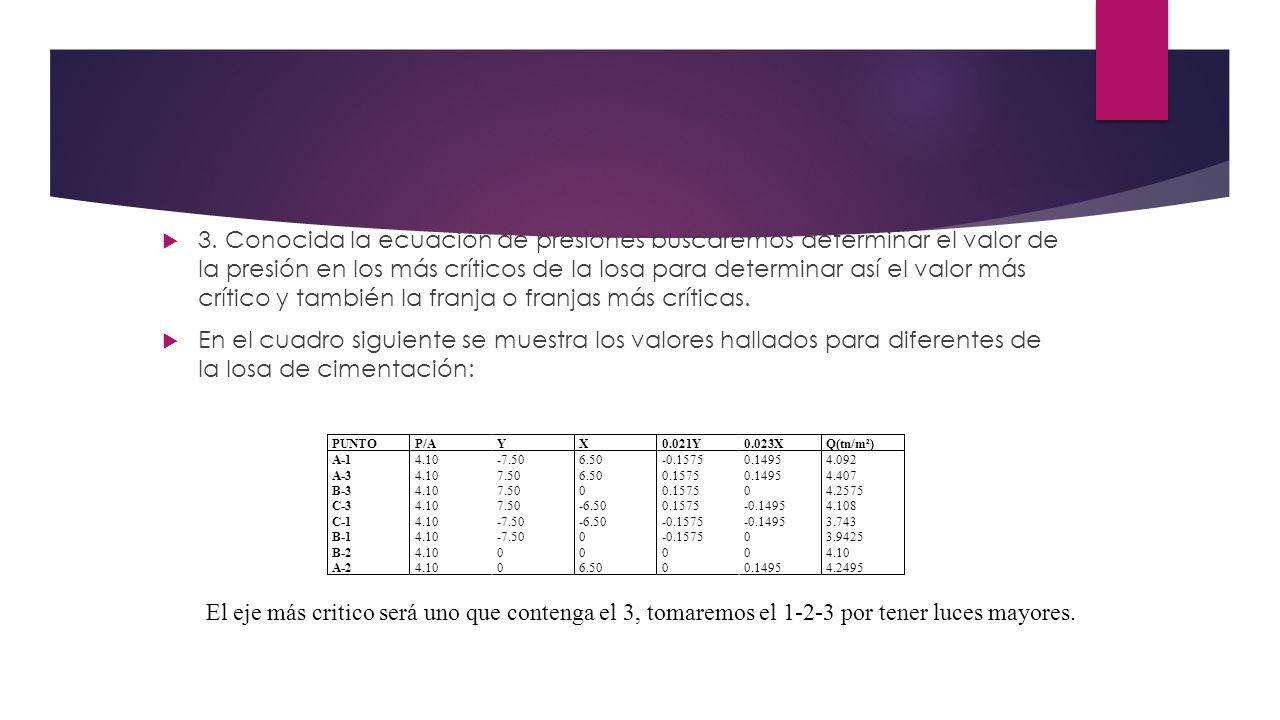

8  3. Conocida la ecuación de presiones buscaremos determinar el valor de la presión en los más críticos de la losa para determinar así el valor más crítico y también la franja o franjas más críticas.  En el cuadro siguiente se muestra los valores hallados para diferentes de la losa de cimentación: El eje más critico será uno que contenga el 3, tomaremos el 1-2-3 por tener luces mayores.

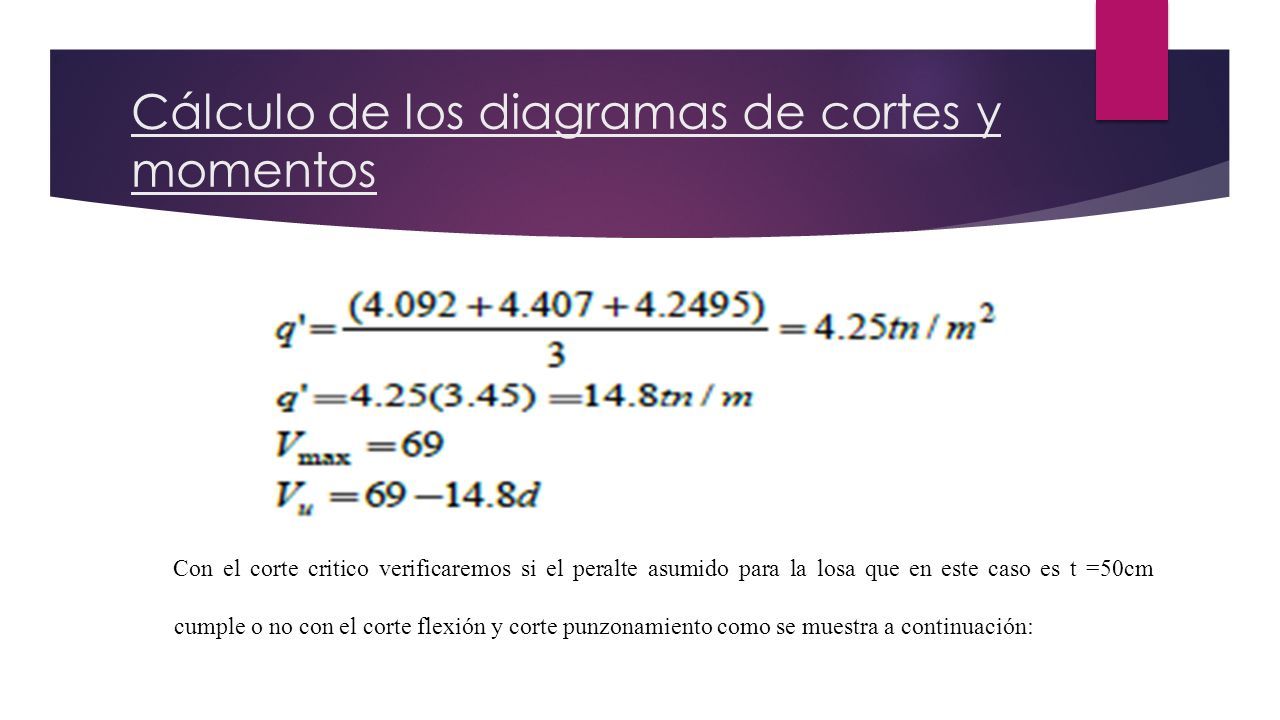

9 Cálculo de los diagramas de cortes y momentos Con el corte critico verificaremos si el peralte asumido para la losa que en este caso es t =50cm cumple o no con el corte flexión y corte punzonamiento como se muestra a continuación:

10 CORTE – FLEXION CORTE PUNZONAMIENTO

11
