1 Detección del punto final Gráficas de Gran para detección de punto final

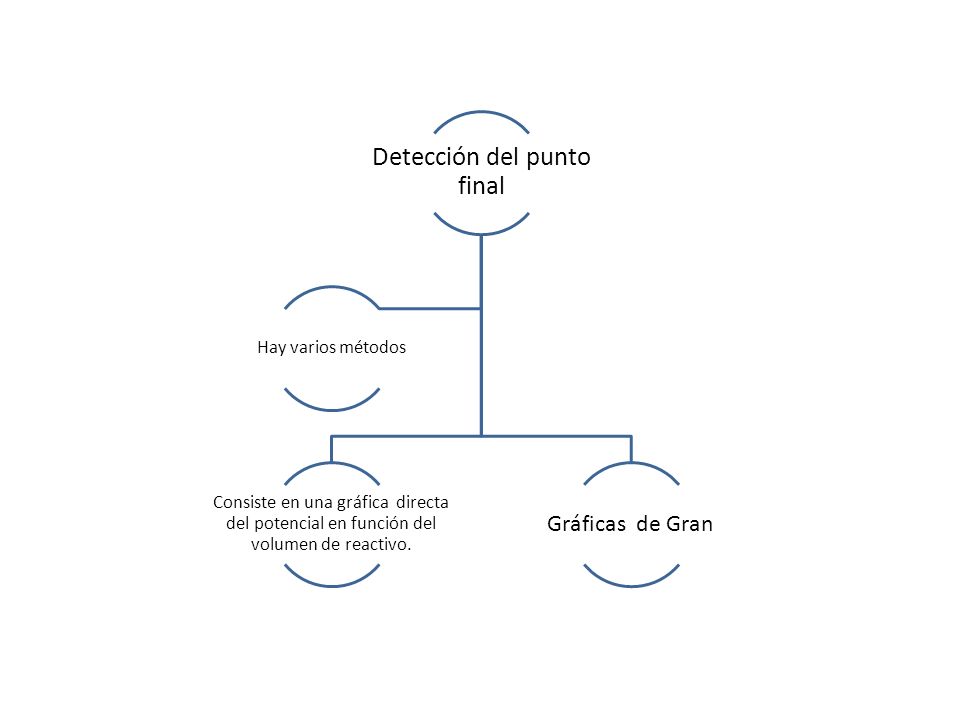

2 Detección del punto final Consiste en una gráfica directa del potencial en función del volumen de reactivo. Gráficas de Gran Hay varios métodos

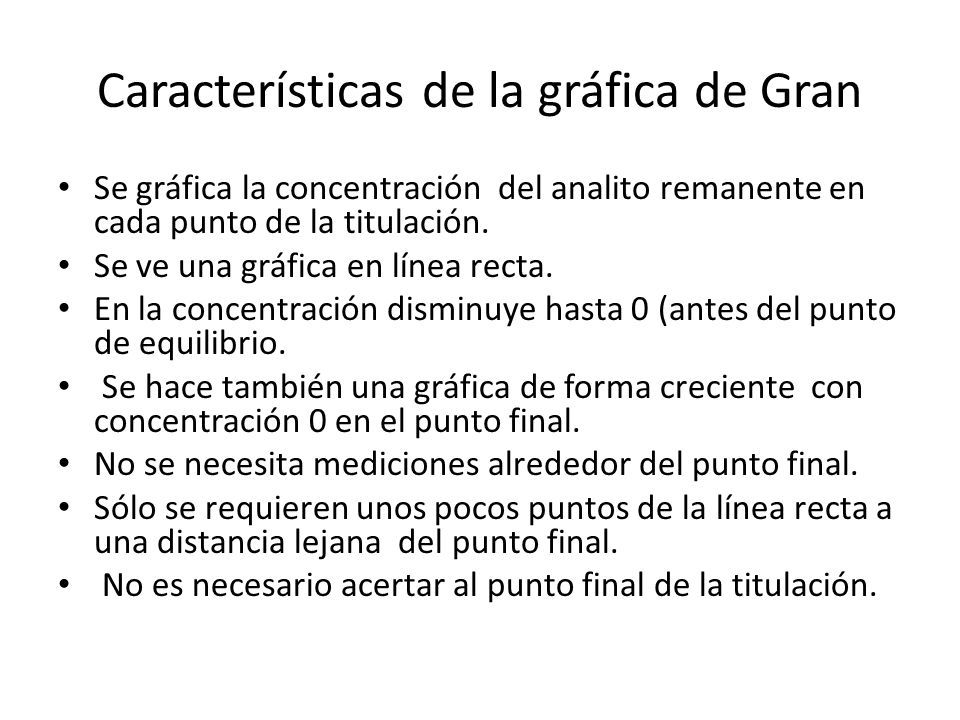

3 Características de la gráfica de Gran Se gráfica la concentración del analito remanente en cada punto de la titulación. Se ve una gráfica en línea recta. En la concentración disminuye hasta 0 (antes del punto de equilibrio. Se hace también una gráfica de forma creciente con concentración 0 en el punto final. No se necesita mediciones alrededor del punto final. Sólo se requieren unos pocos puntos de la línea recta a una distancia lejana del punto final. No es necesario acertar al punto final de la titulación.

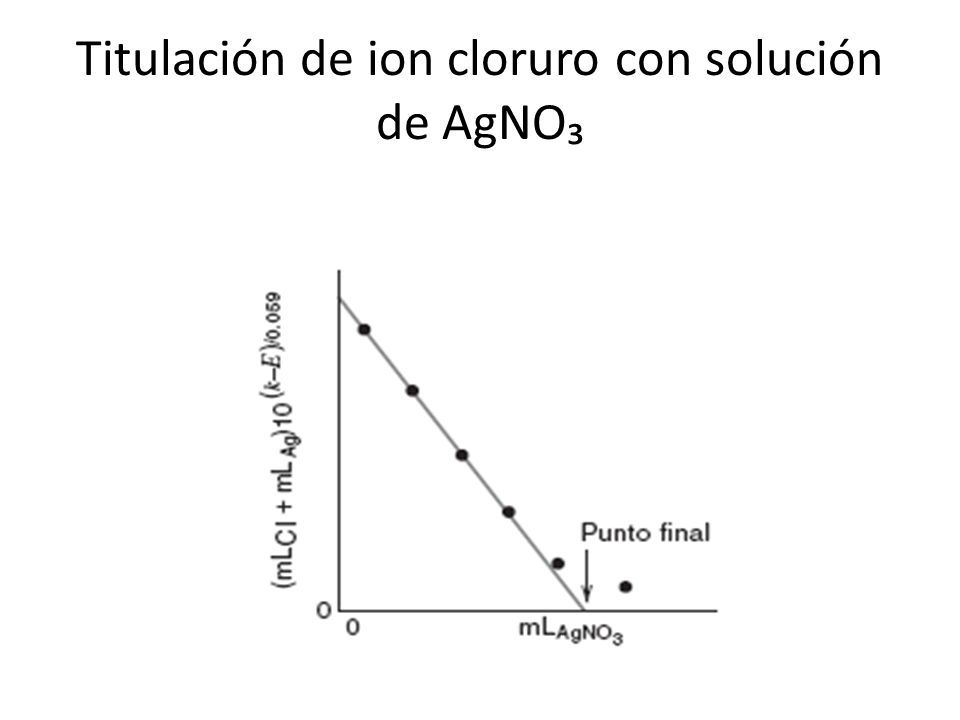

4 Titulación de ion cloruro con solución de AgNO₃

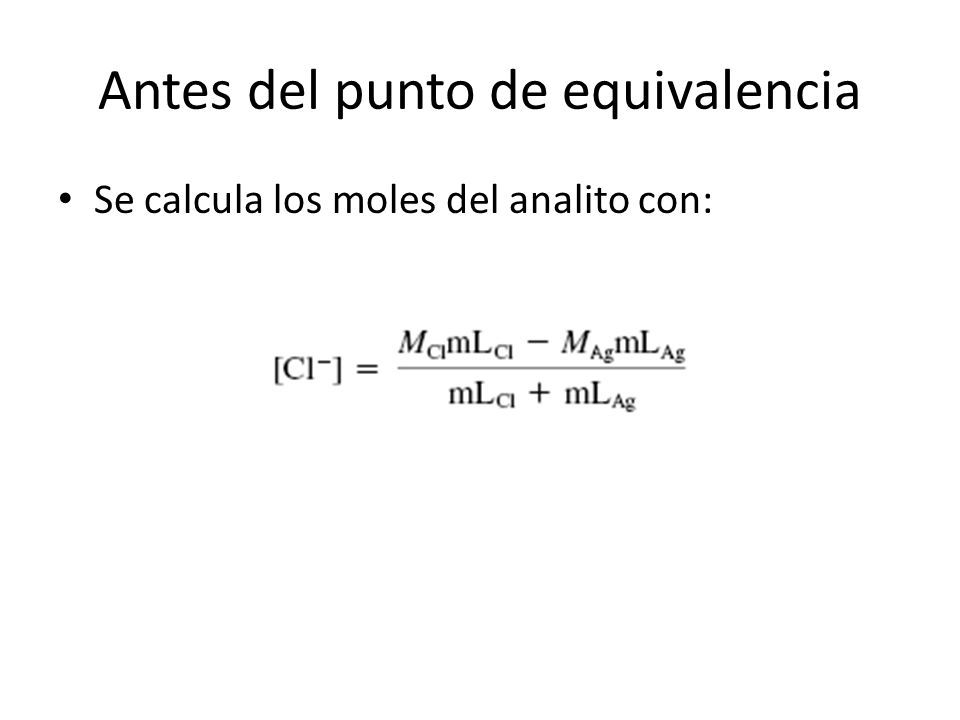

5 Antes del punto de equivalencia Se calcula los moles del analito con:

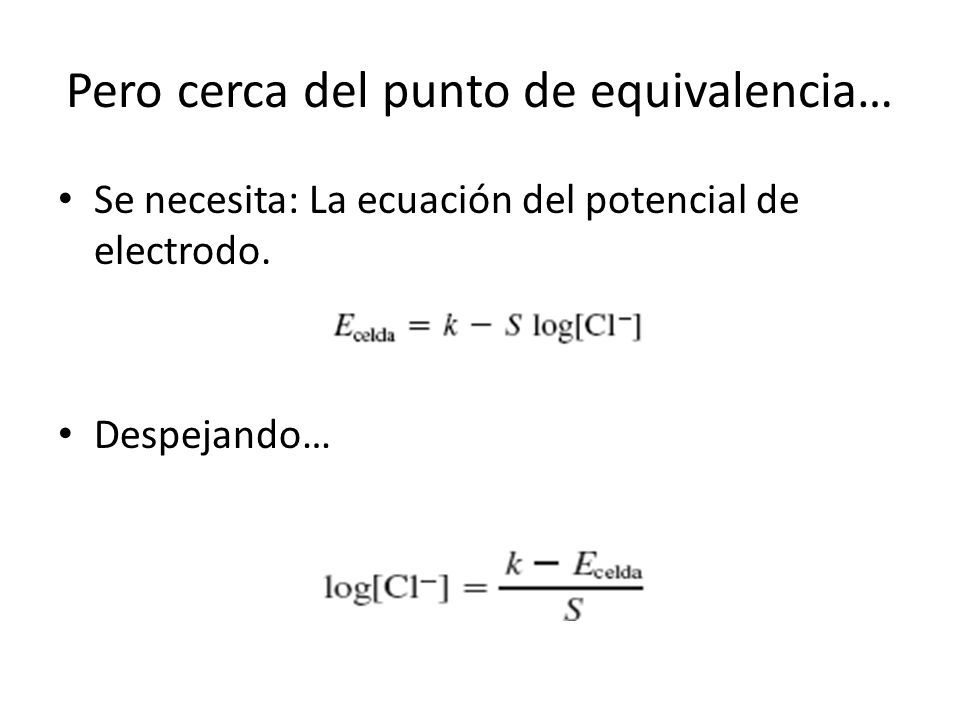

6 Pero cerca del punto de equivalencia… Se necesita: La ecuación del potencial de electrodo. Despejando…

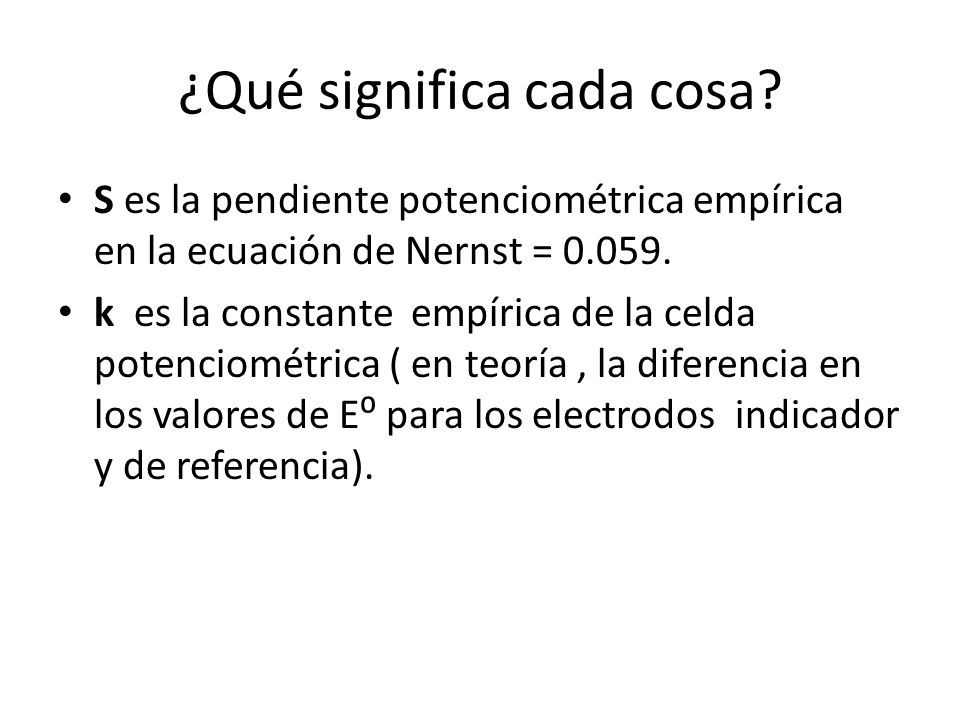

7 ¿Qué significa cada cosa? S es la pendiente potenciométrica empírica en la ecuación de Nernst = 0.059. k es la constante empírica de la celda potenciométrica ( en teoría, la diferencia en los valores de E⁰ para los electrodos indicador y de referencia).

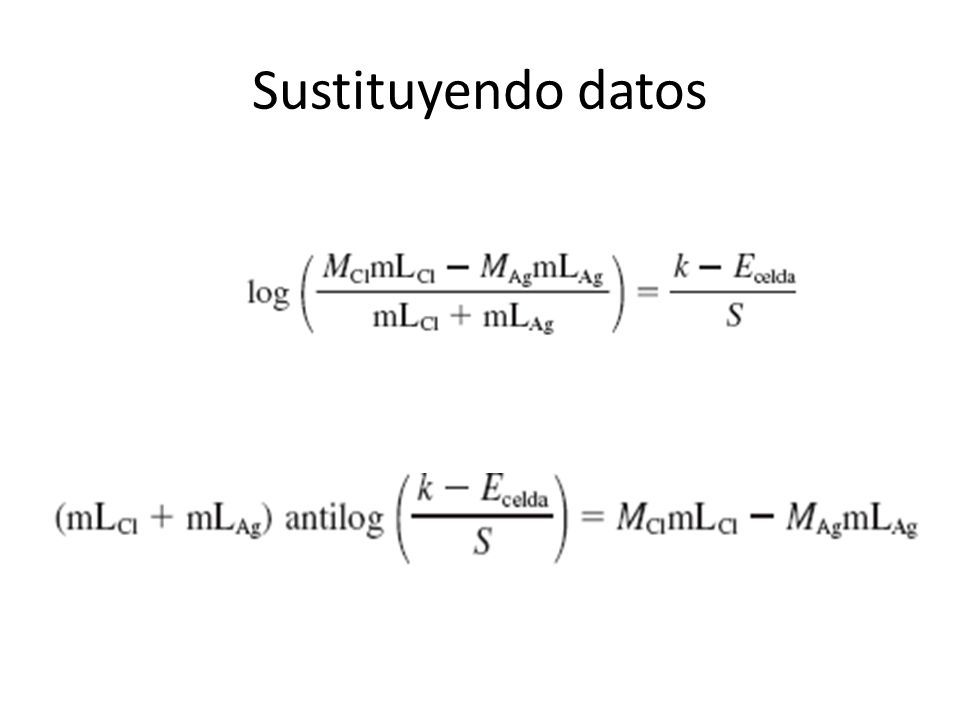

8 Sustituyendo datos

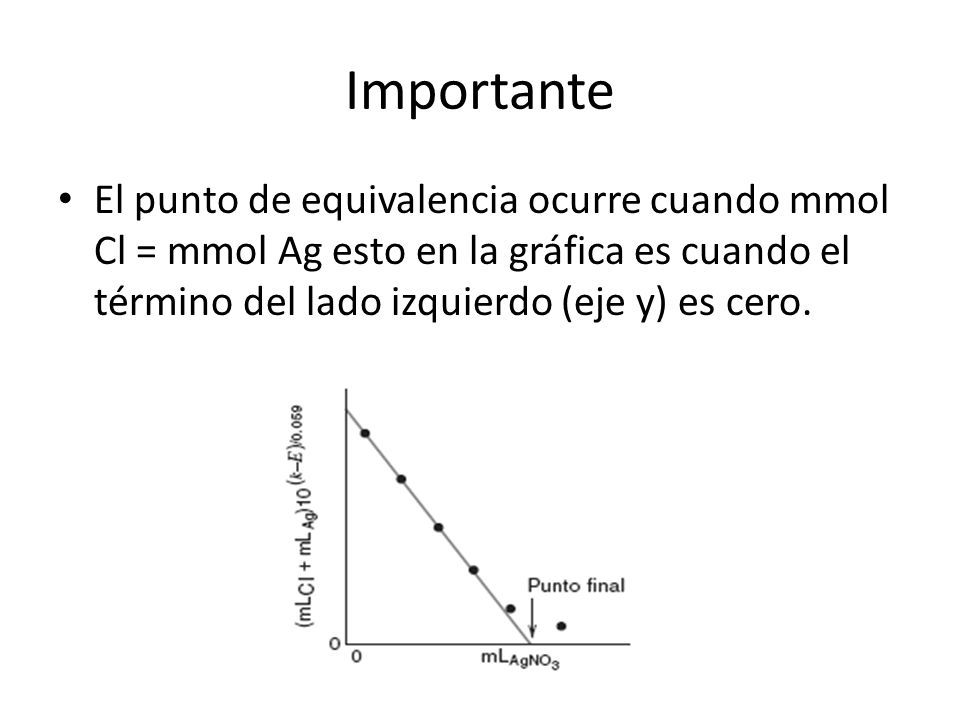

9 Importante El punto de equivalencia ocurre cuando mmol Cl = mmol Ag esto en la gráfica es cuando el término del lado izquierdo (eje y) es cero.

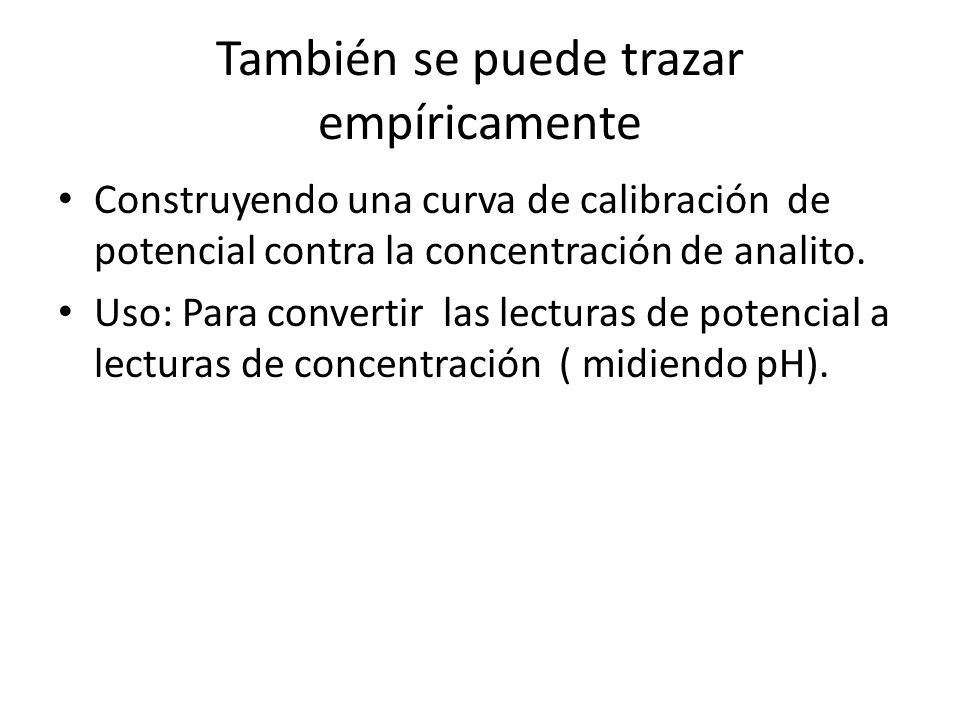

10 También se puede trazar empíricamente Construyendo una curva de calibración de potencial contra la concentración de analito. Uso: Para convertir las lecturas de potencial a lecturas de concentración ( midiendo pH).

11 Gráfica de Gran más allá del punto final Características: El término antilog aumenta linealmente desde 0 en el punto final. Los valores antilog son directamente proporcionales a la concentración. Los valores antilog se deben corregir para cambios de volumen

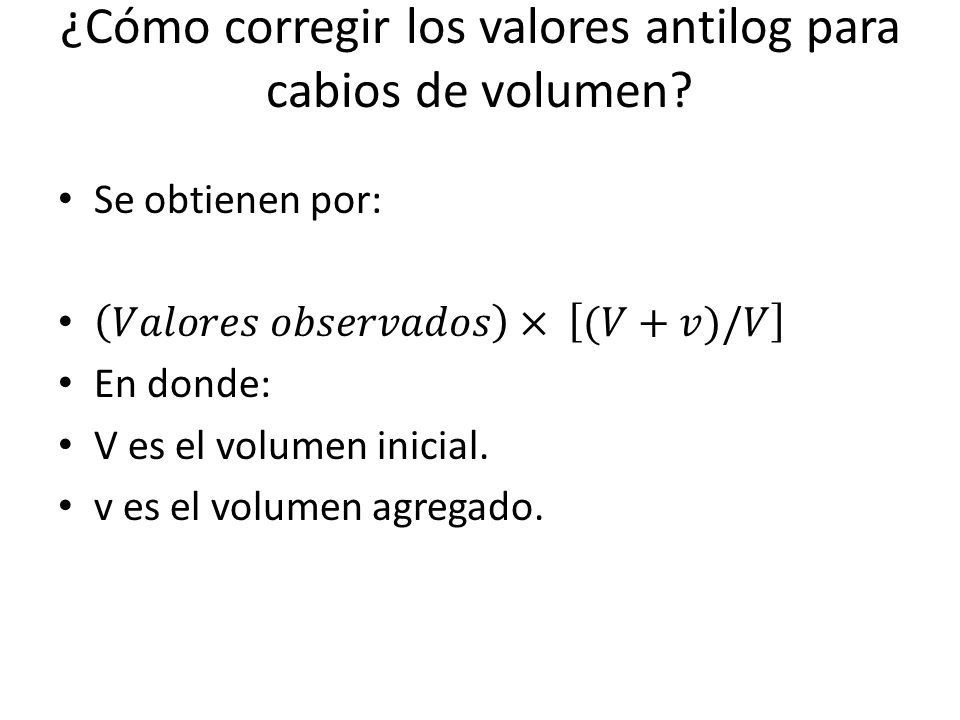

12 ¿Cómo corregir los valores antilog para cabios de volumen?

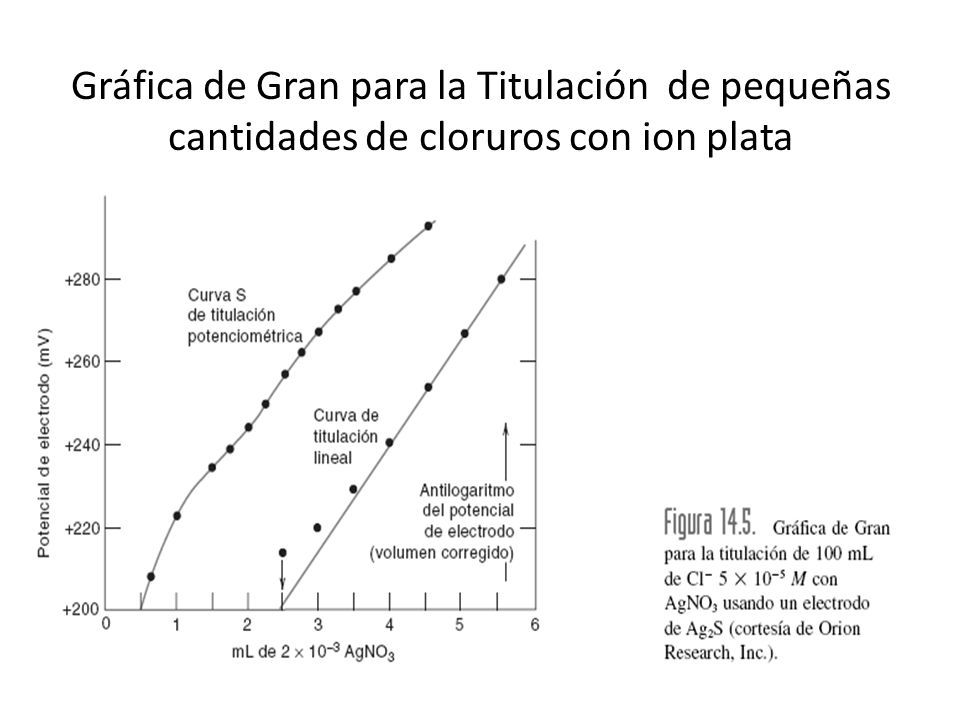

13 Gráfica de Gran para la Titulación de pequeñas cantidades de cloruros con ion plata

14 Características Para determinar el punto final: Se determina a partir de la titulación de un blanco. Extrapolación de la porción lineal del eje a 0 mililitros.

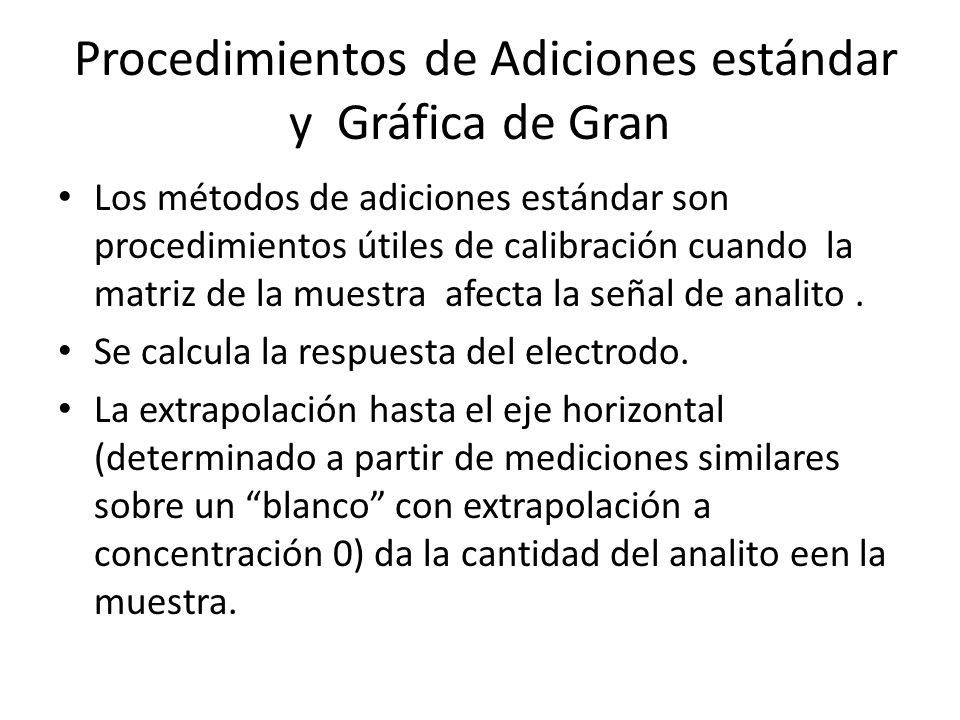

15 Procedimientos de Adiciones estándar y Gráfica de Gran Los métodos de adiciones estándar son procedimientos útiles de calibración cuando la matriz de la muestra afecta la señal de analito. Se calcula la respuesta del electrodo. La extrapolación hasta el eje horizontal (determinado a partir de mediciones similares sobre un “blanco” con extrapolación a concentración 0) da la cantidad del analito een la muestra.

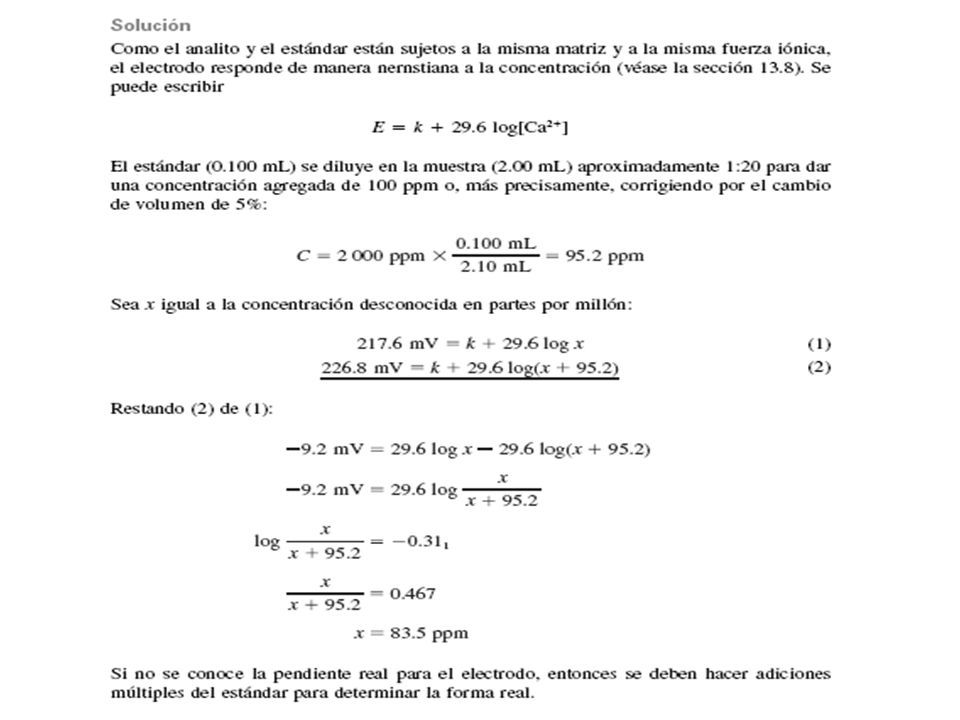

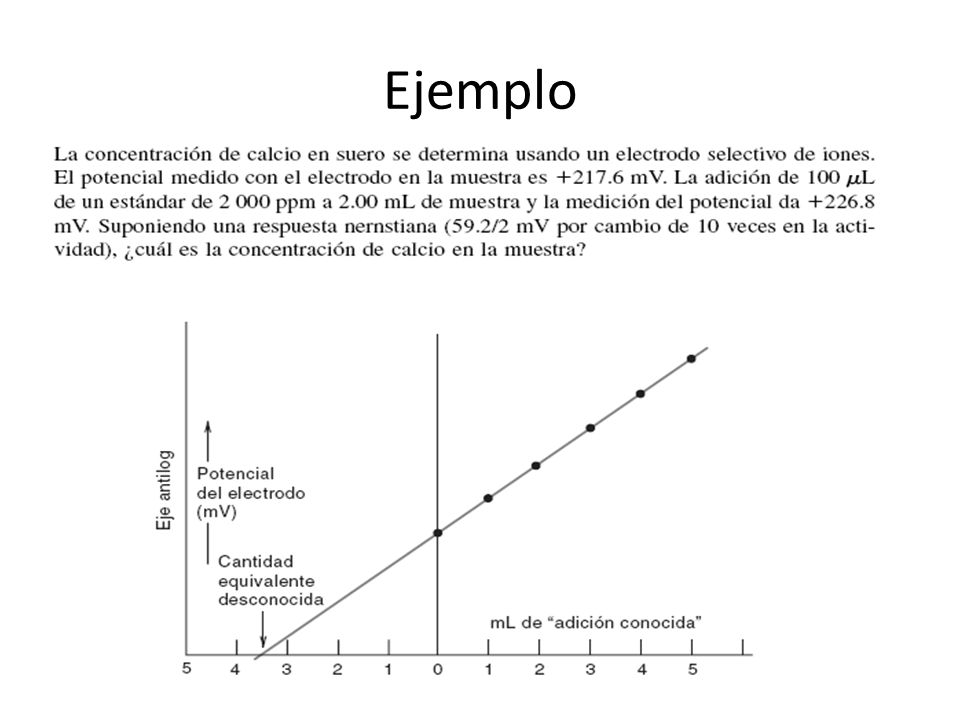

16 Ejemplo
