1  CURSO: Sistemas de control industrial II  Alumno: Huaman llumpo Brallan  Docente: Dr. Quispe Rojas Julio  FECHA: 30 de abril del 2018 UNIVERSIDAD NACIONAL “PEDRO RUIZ GALLO ”

2 Es el intervalo de tiempo transcurrido desde que se produce un cambio en alguna variable de entrada al proceso hasta que se empieza a percibir el dispositivo de medición. El tiempo muerto es un fenómeno que ocurre en cualquier variable donde el proceso esta afectado por una perturbación que no puede ser detectada en el mismo momento que esta ocurriendo. José Acedo Sánchez TIEMPO MUERTO

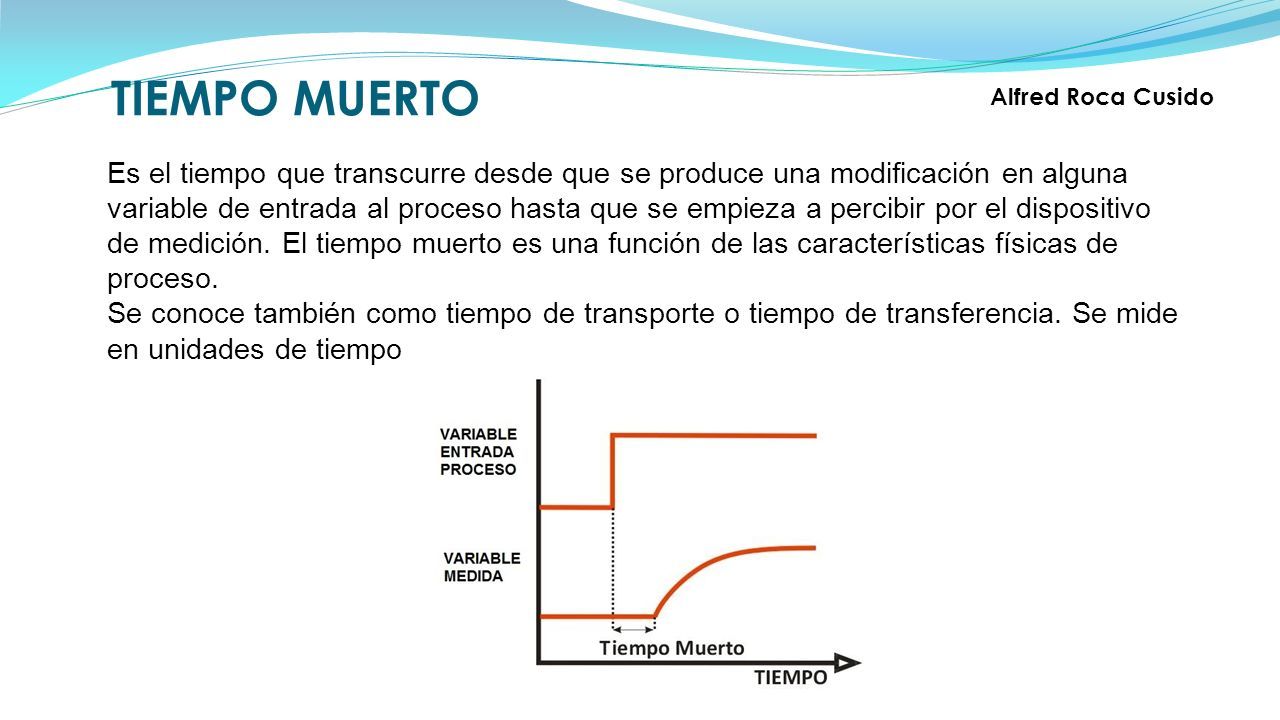

3 Es el tiempo que transcurre desde que se produce una modificación en alguna variable de entrada al proceso hasta que se empieza a percibir por el dispositivo de medición. El tiempo muerto es una función de las características físicas de proceso. Se conoce también como tiempo de transporte o tiempo de transferencia. Se mide en unidades de tiempo Alfred Roca Cusido

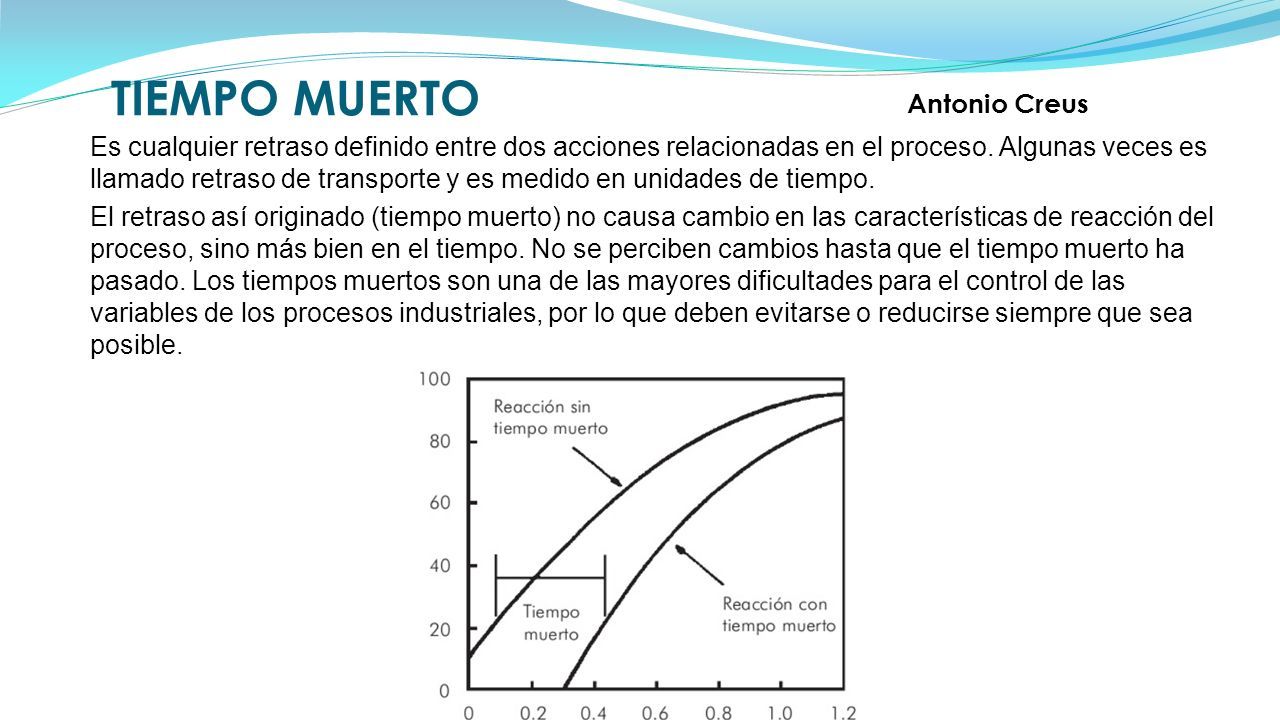

4 Es cualquier retraso definido entre dos acciones relacionadas en el proceso. Algunas veces es llamado retraso de transporte y es medido en unidades de tiempo. El retraso así originado (tiempo muerto) no causa cambio en las características de reacción del proceso, sino más bien en el tiempo. No se perciben cambios hasta que el tiempo muerto ha pasado. Los tiempos muertos son una de las mayores dificultades para el control de las variables de los procesos industriales, por lo que deben evitarse o reducirse siempre que sea posible. TIEMPO MUERTO Antonio Creus

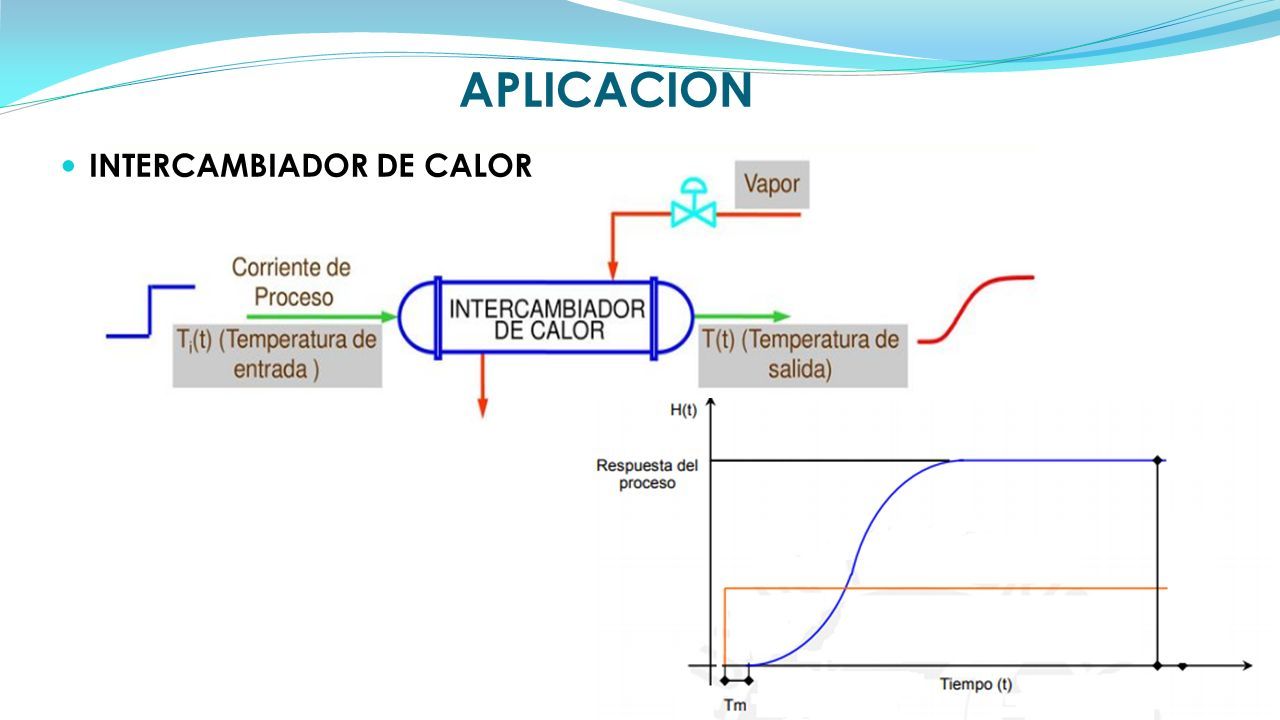

5 APLICACION INTERCAMBIADOR DE CALOR

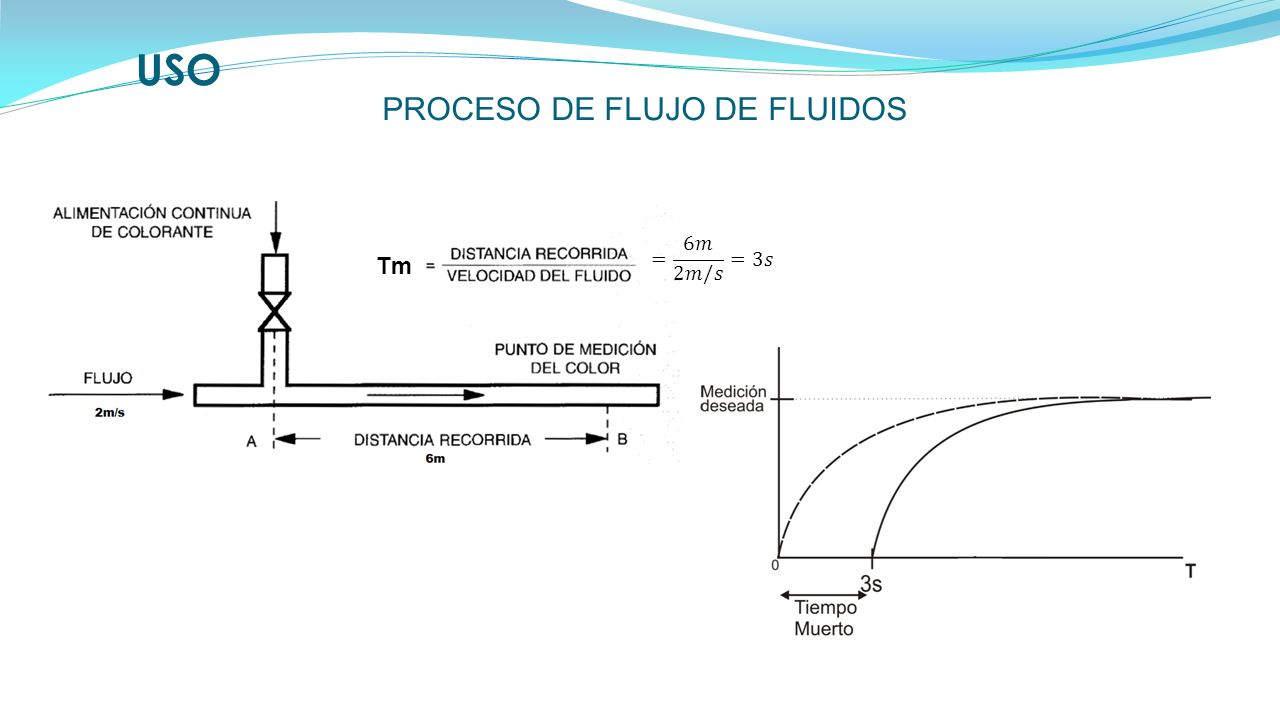

6 USO PROCESO DE FLUJO DE FLUIDOS Tm

7 GRACIAS
