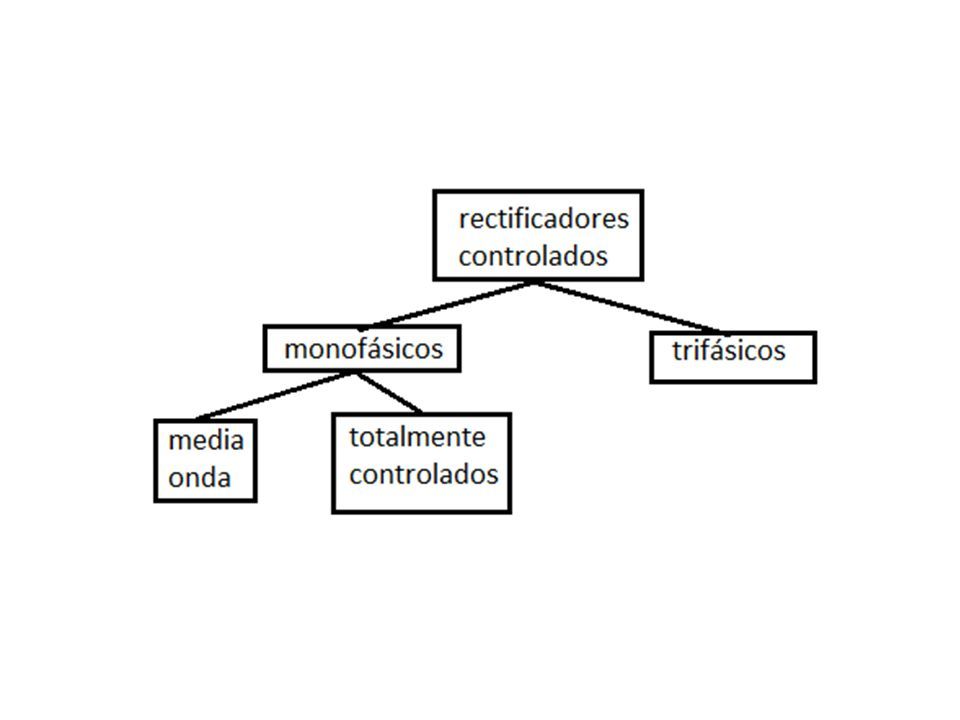

1 Rectificadores controlados

2

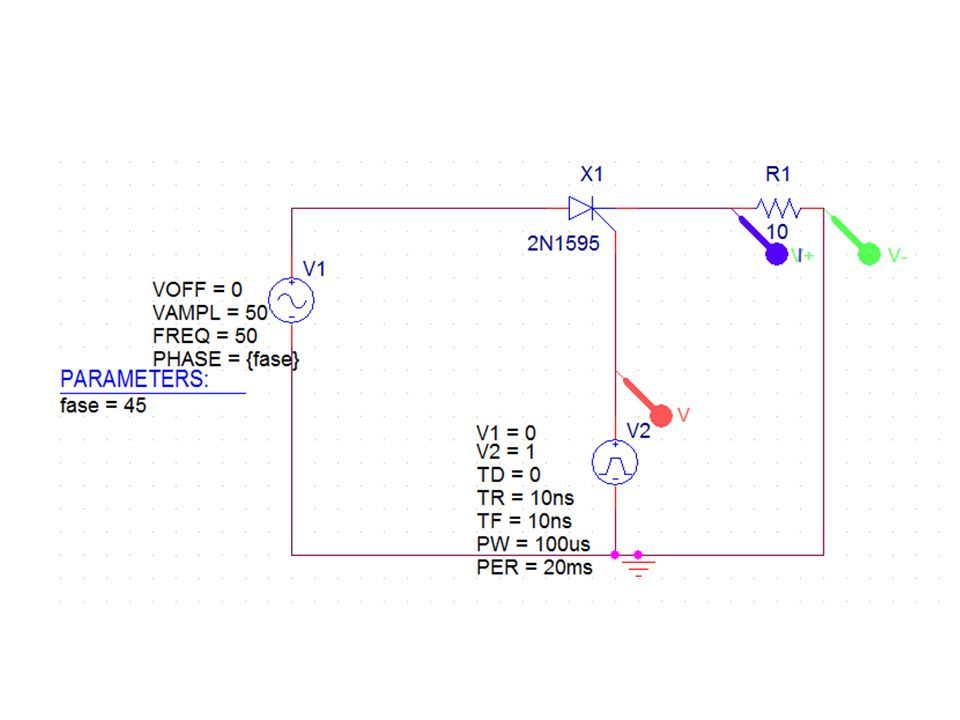

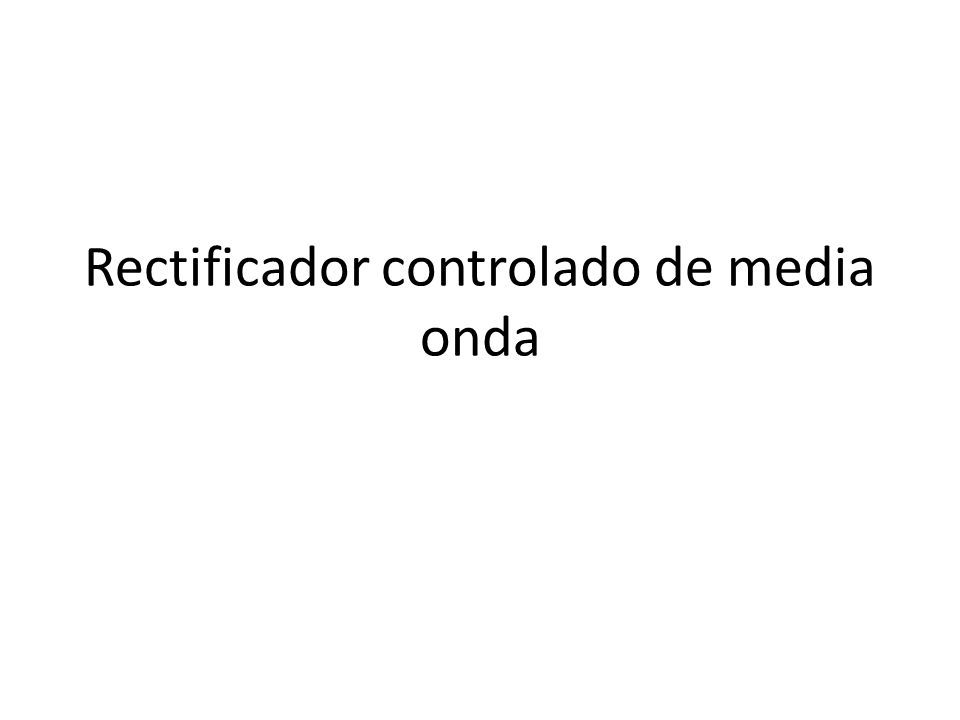

3 Rectificador controlado de media onda

4

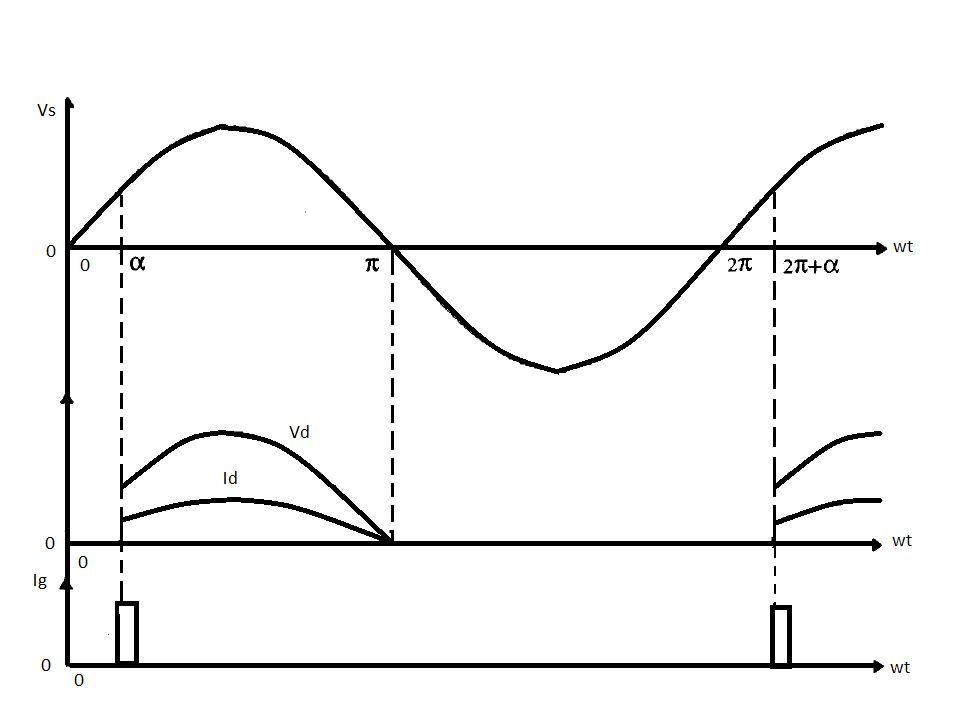

5

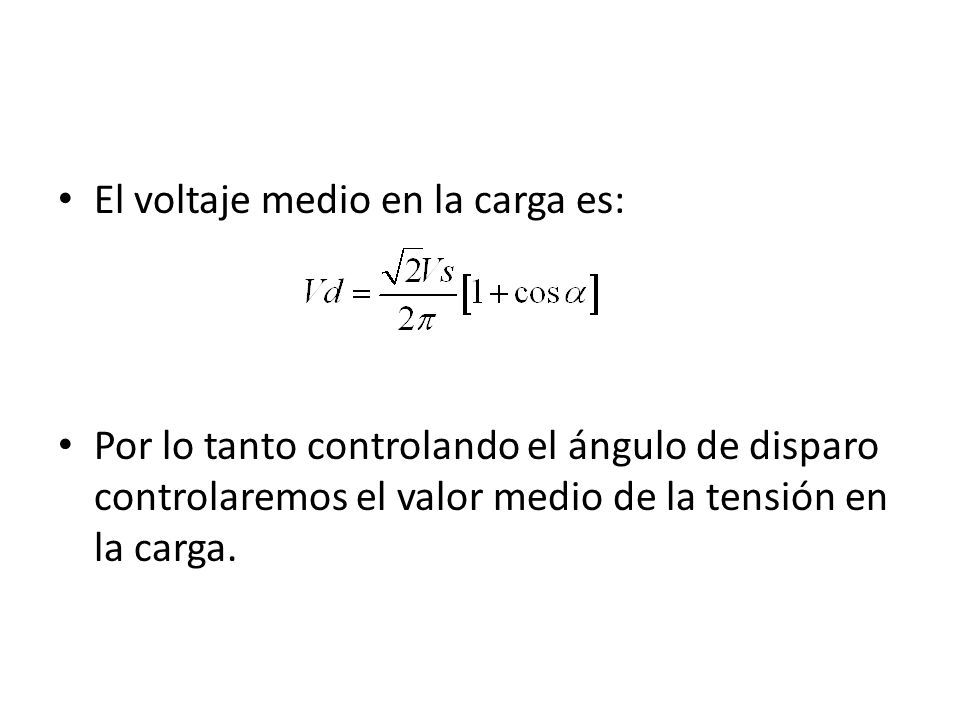

6 El voltaje medio en la carga es: Por lo tanto controlando el ángulo de disparo controlaremos el valor medio de la tensión en la carga.

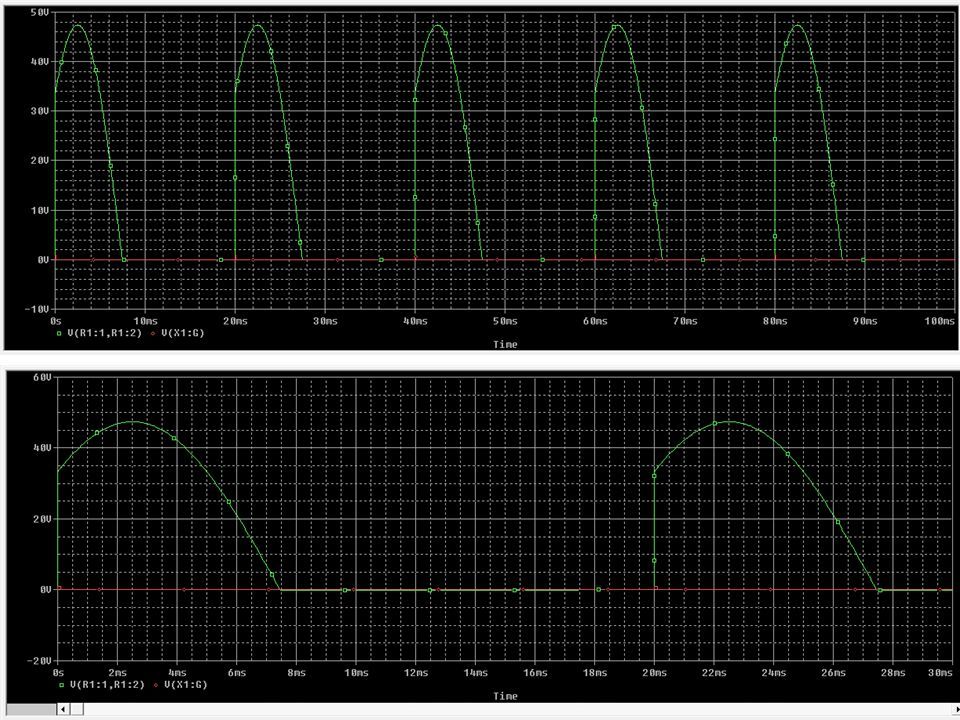

7

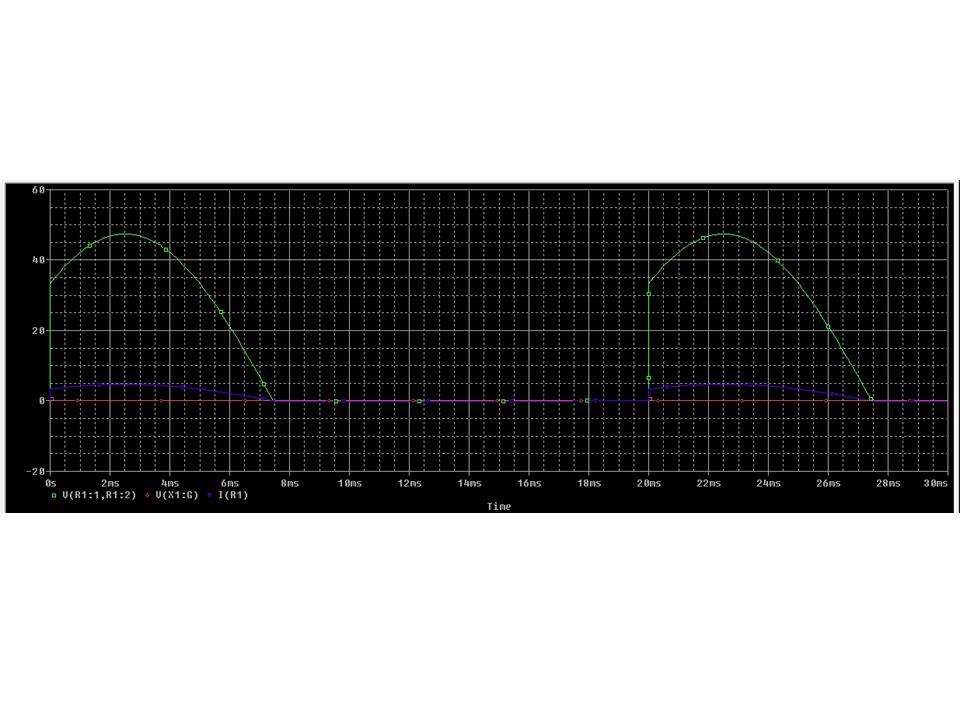

8

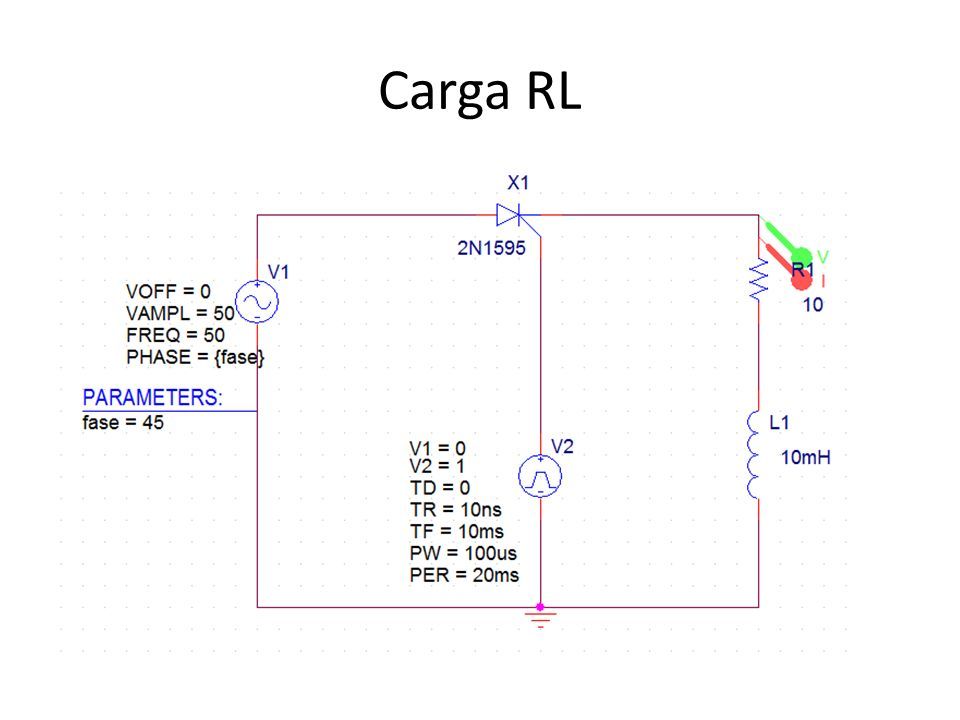

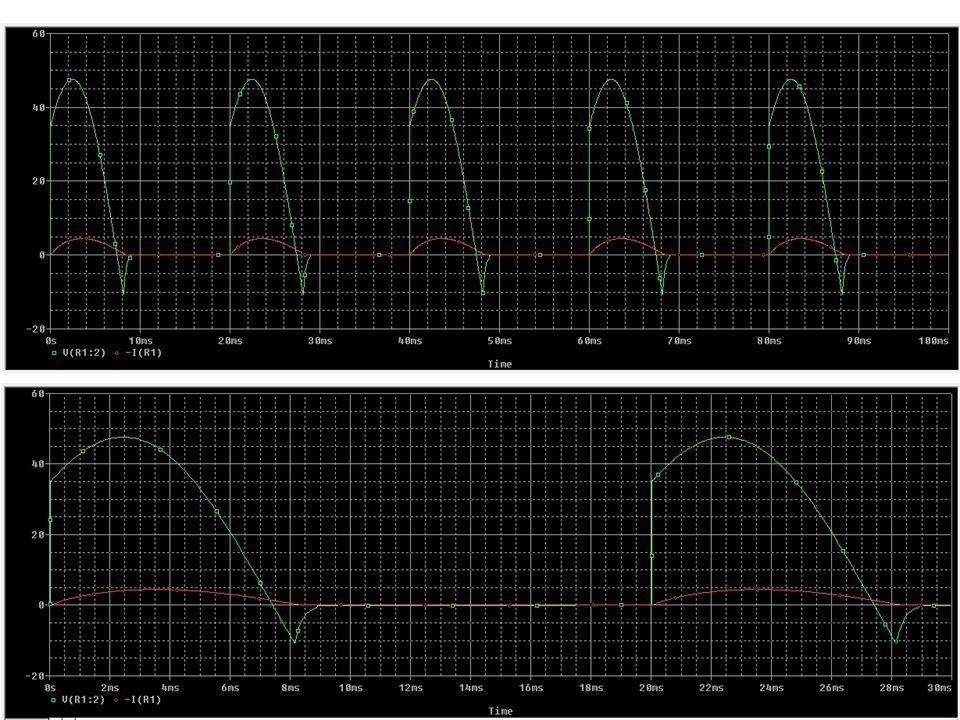

9 Carga RL

10

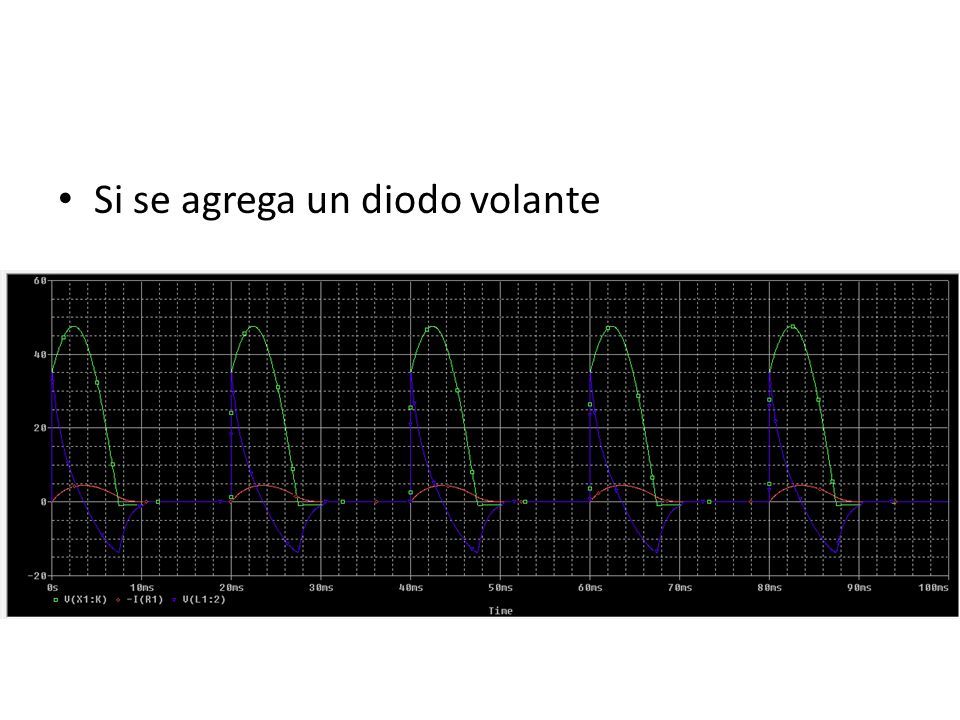

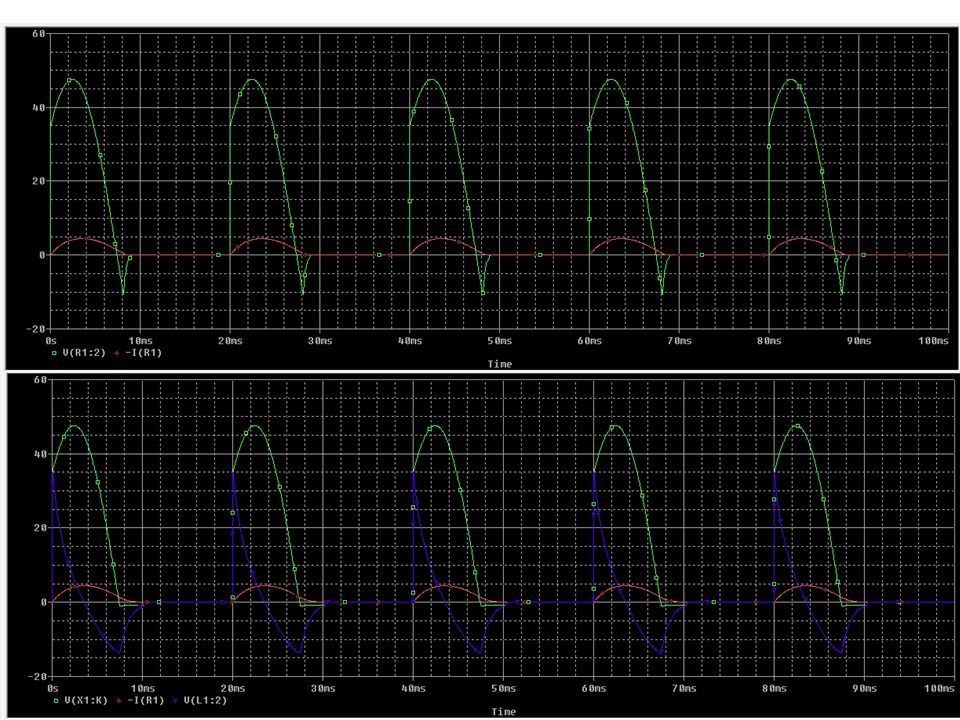

11 Si se agrega un diodo volante

12

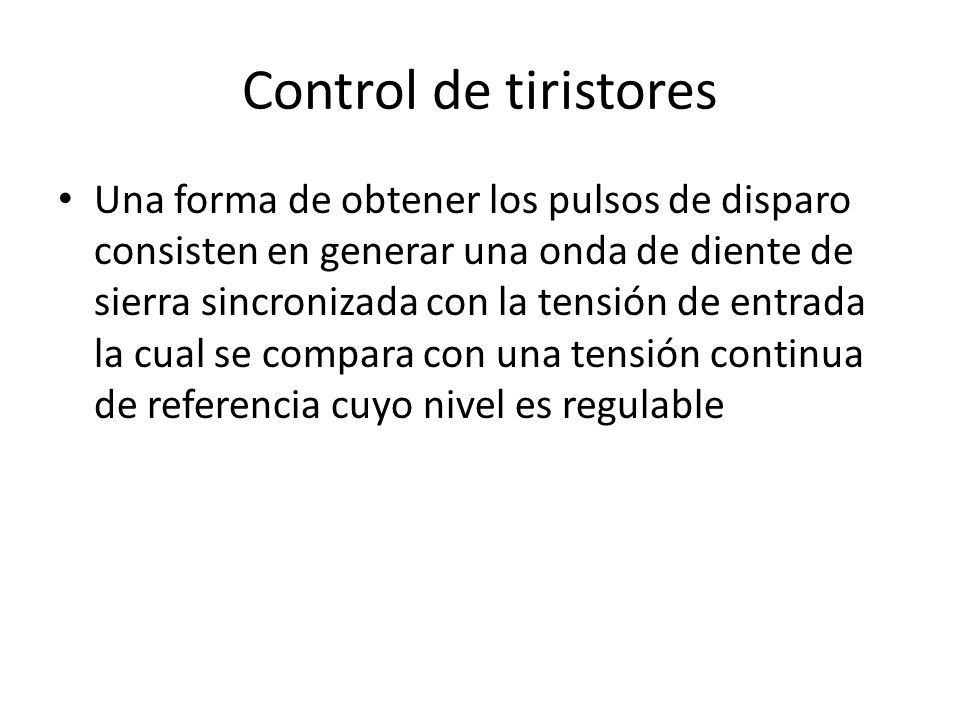

13 Control de tiristores Una forma de obtener los pulsos de disparo consisten en generar una onda de diente de sierra sincronizada con la tensión de entrada la cual se compara con una tensión continua de referencia cuyo nivel es regulable

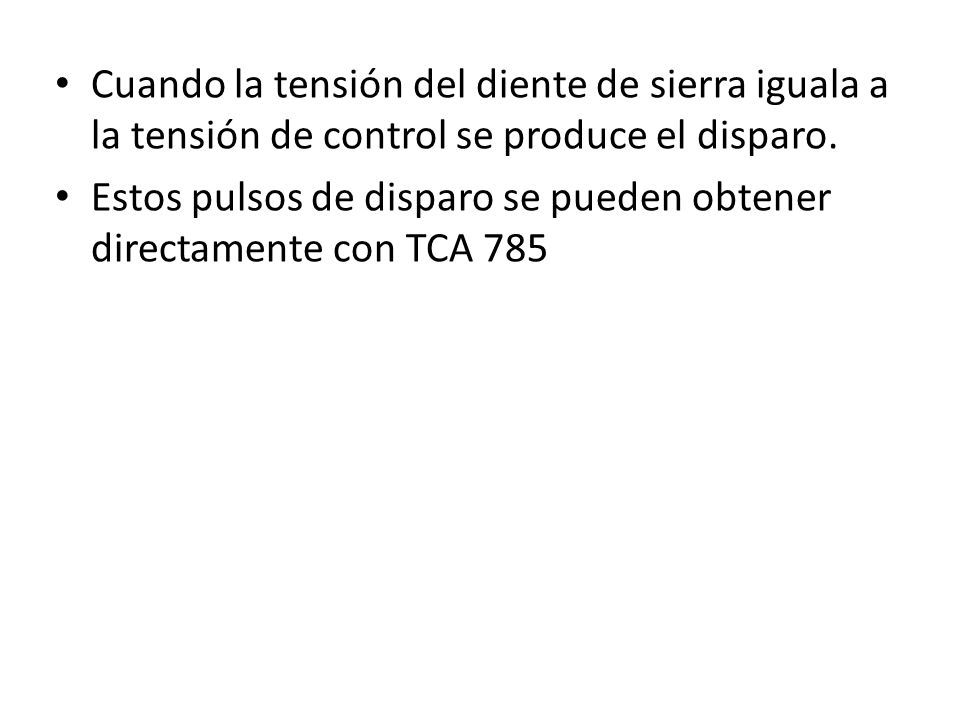

14 Cuando la tensión del diente de sierra iguala a la tensión de control se produce el disparo. Estos pulsos de disparo se pueden obtener directamente con TCA 785

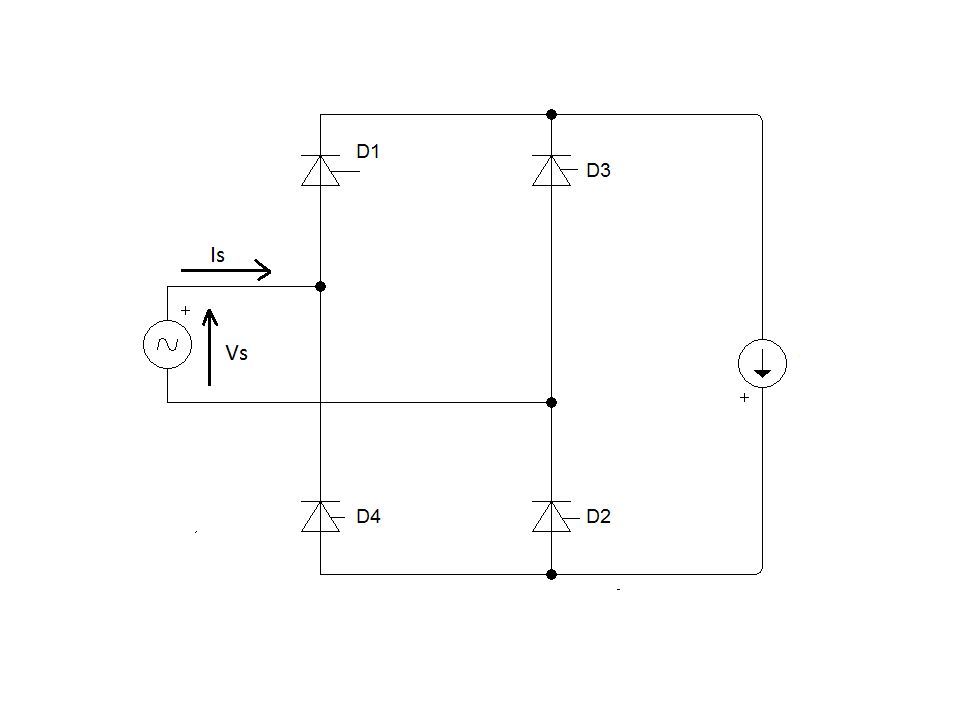

15 Rectificadores monofásicos totalmente controlados

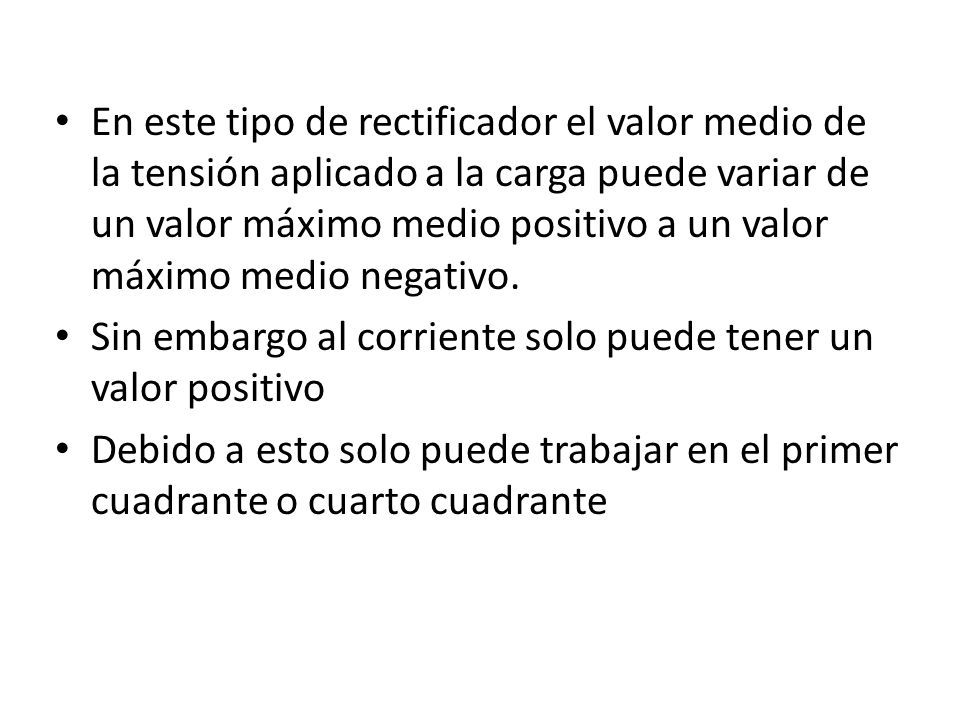

16 En este tipo de rectificador el valor medio de la tensión aplicado a la carga puede variar de un valor máximo medio positivo a un valor máximo medio negativo. Sin embargo al corriente solo puede tener un valor positivo Debido a esto solo puede trabajar en el primer cuadrante o cuarto cuadrante

17

18

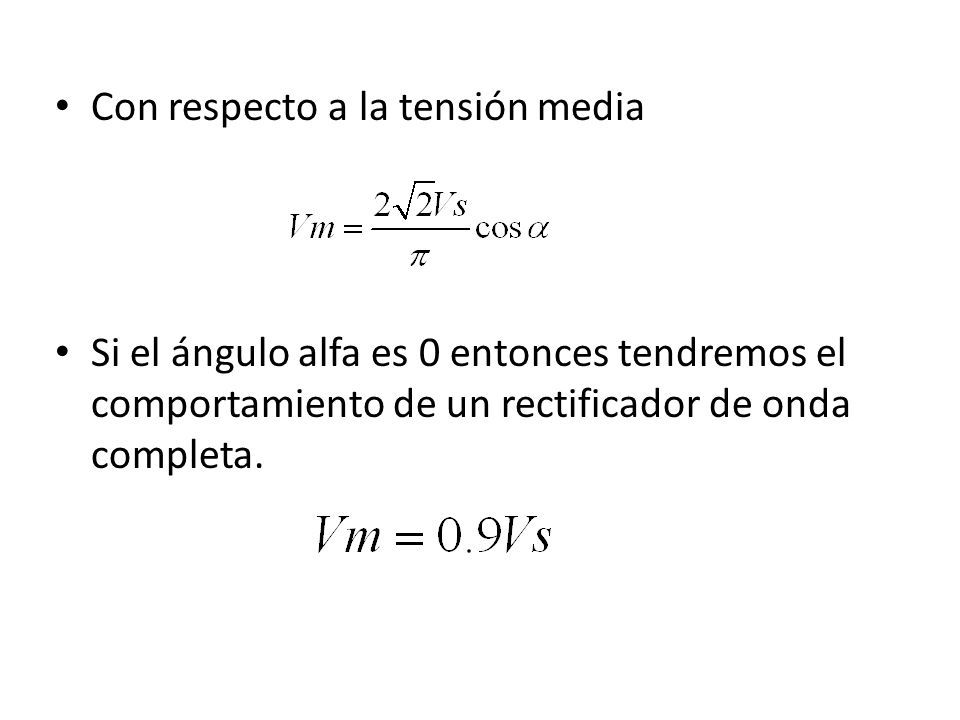

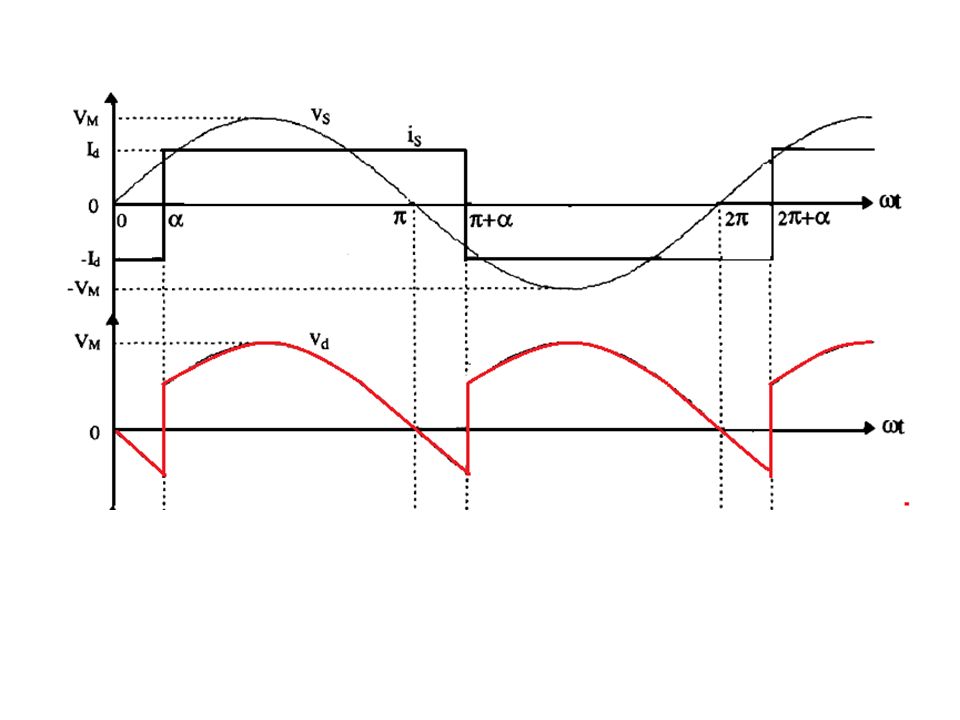

19 Con respecto a la tensión media Si el ángulo alfa es 0 entonces tendremos el comportamiento de un rectificador de onda completa.

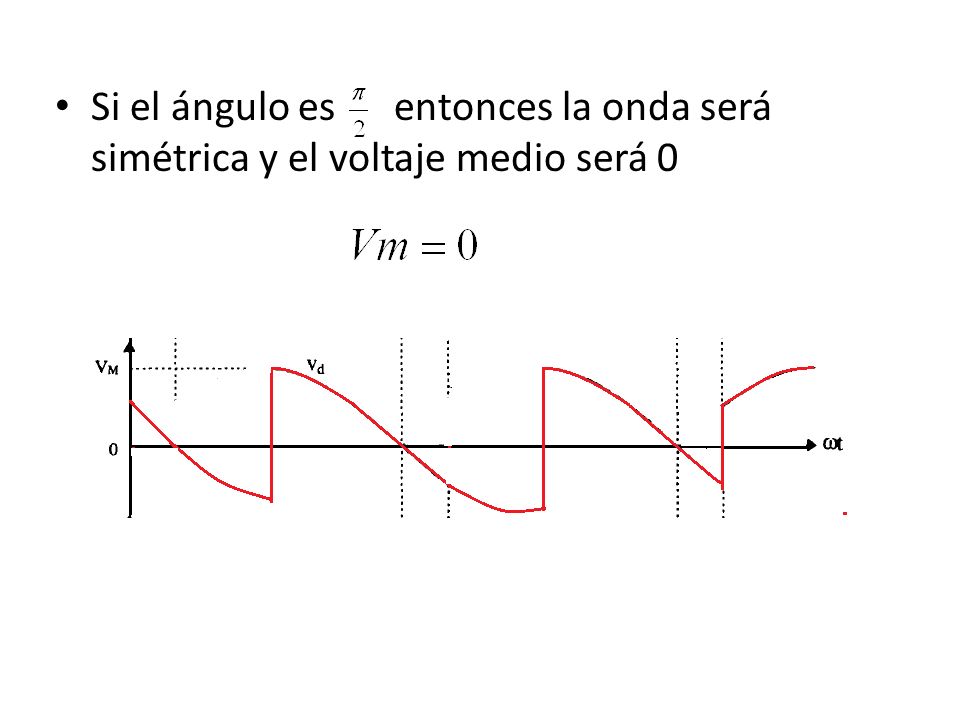

20 Si el ángulo es entonces la onda será simétrica y el voltaje medio será 0

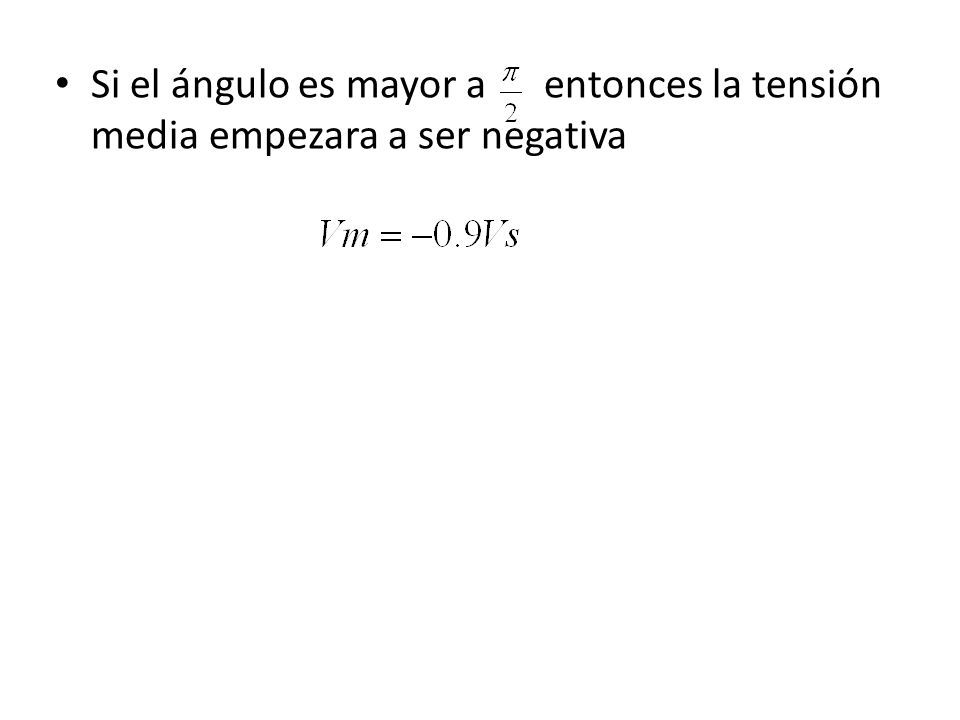

21 Si el ángulo es mayor a entonces la tensión media empezara a ser negativa

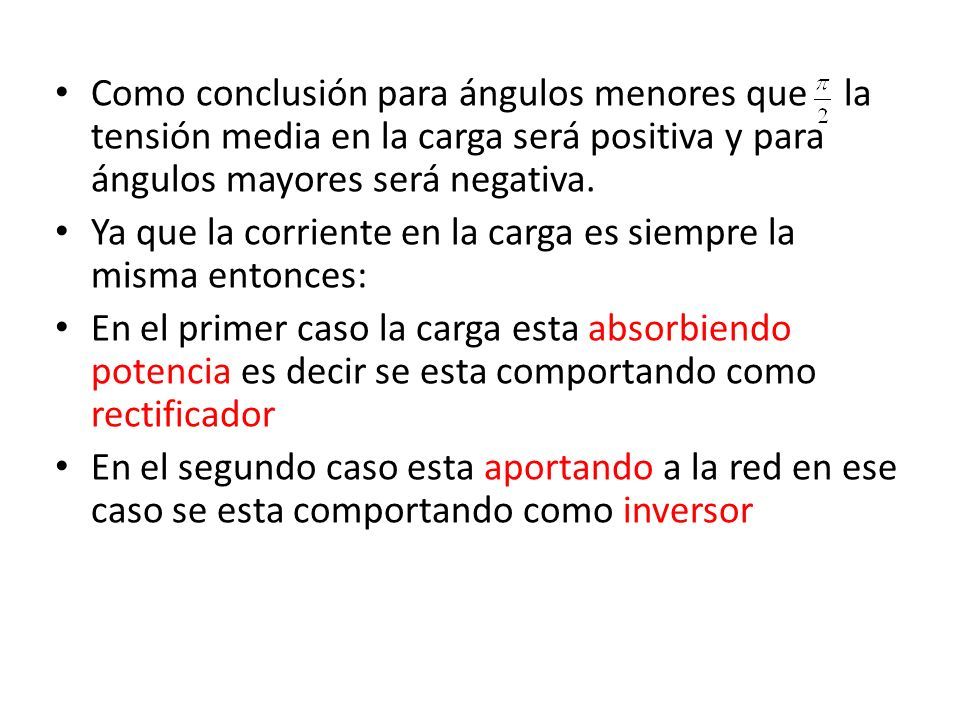

22 Como conclusión para ángulos menores que la tensión media en la carga será positiva y para ángulos mayores será negativa. Ya que la corriente en la carga es siempre la misma entonces: En el primer caso la carga esta absorbiendo potencia es decir se esta comportando como rectificador En el segundo caso esta aportando a la red en ese caso se esta comportando como inversor

23 Debido a la simetría de media onda tendremos armónicos impares

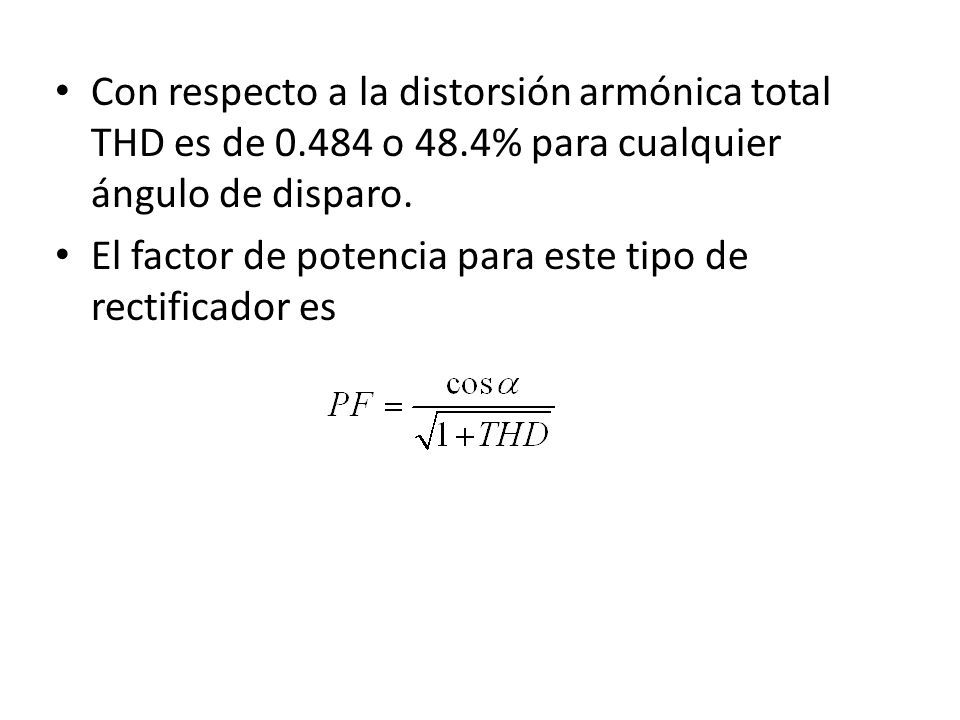

24 Con respecto a la distorsión armónica total THD es de 0.484 o 48.4% para cualquier ángulo de disparo. El factor de potencia para este tipo de rectificador es

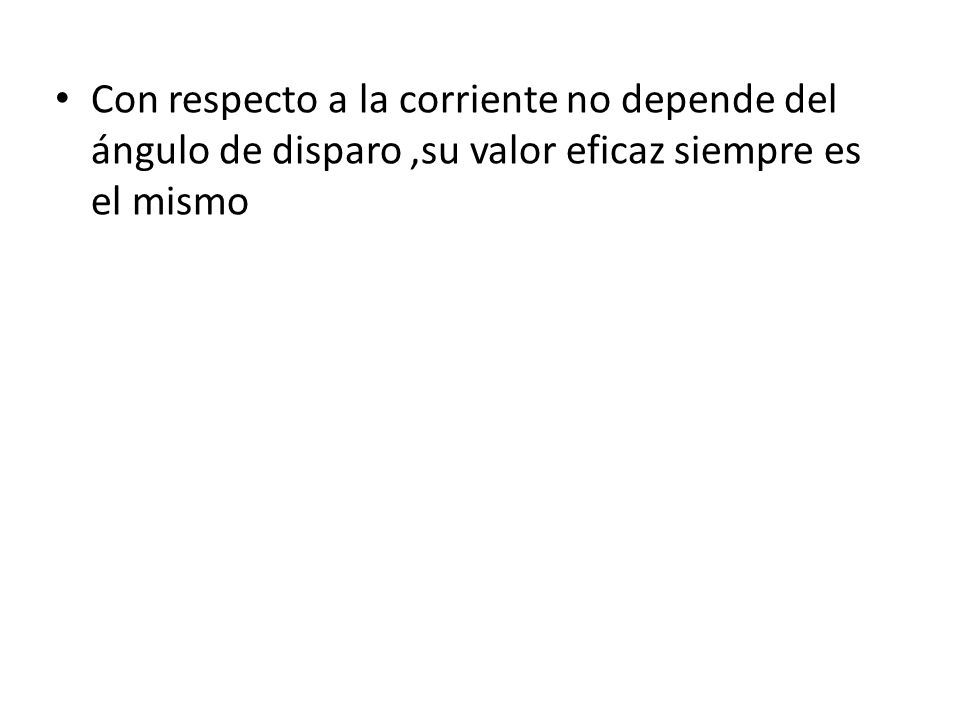

25 Con respecto a la corriente no depende del ángulo de disparo,su valor eficaz siempre es el mismo

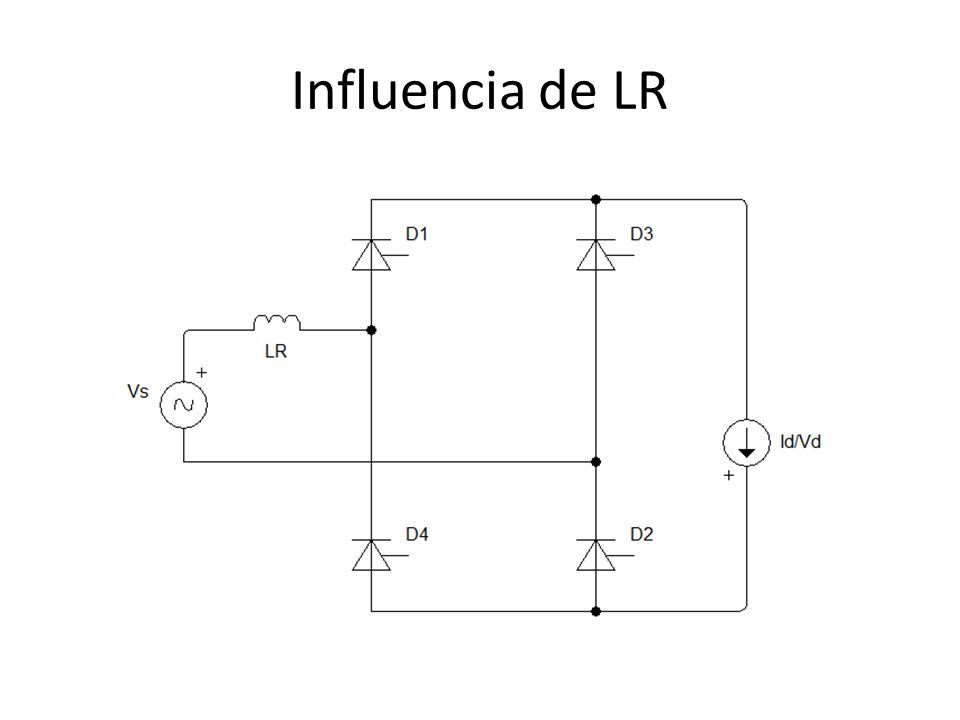

26 Influencia de LR

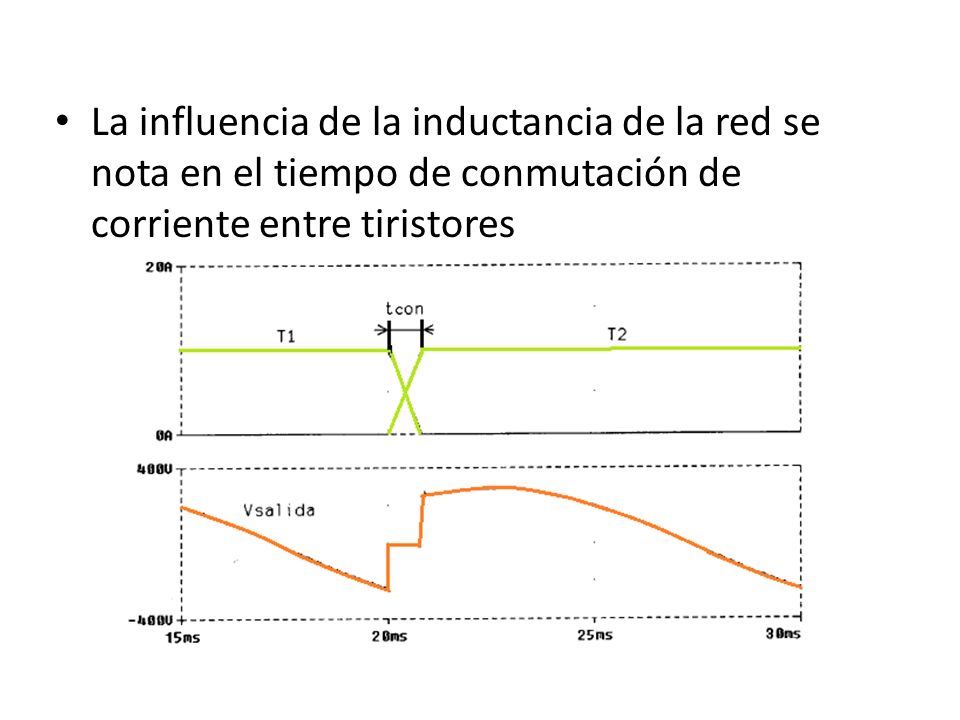

27 La influencia de la inductancia de la red se nota en el tiempo de conmutación de corriente entre tiristores

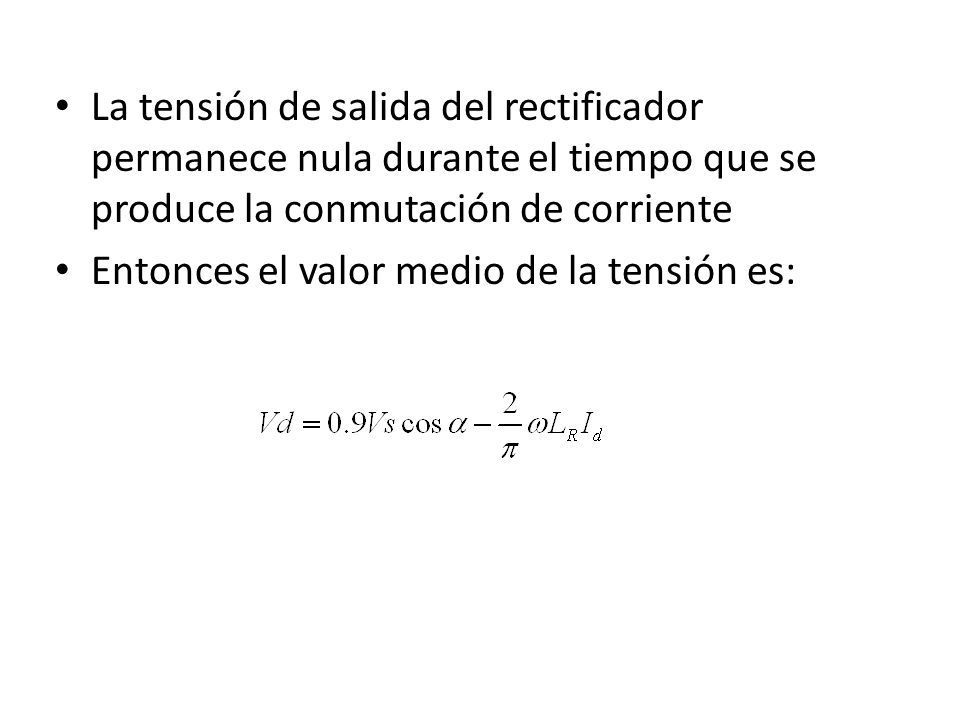

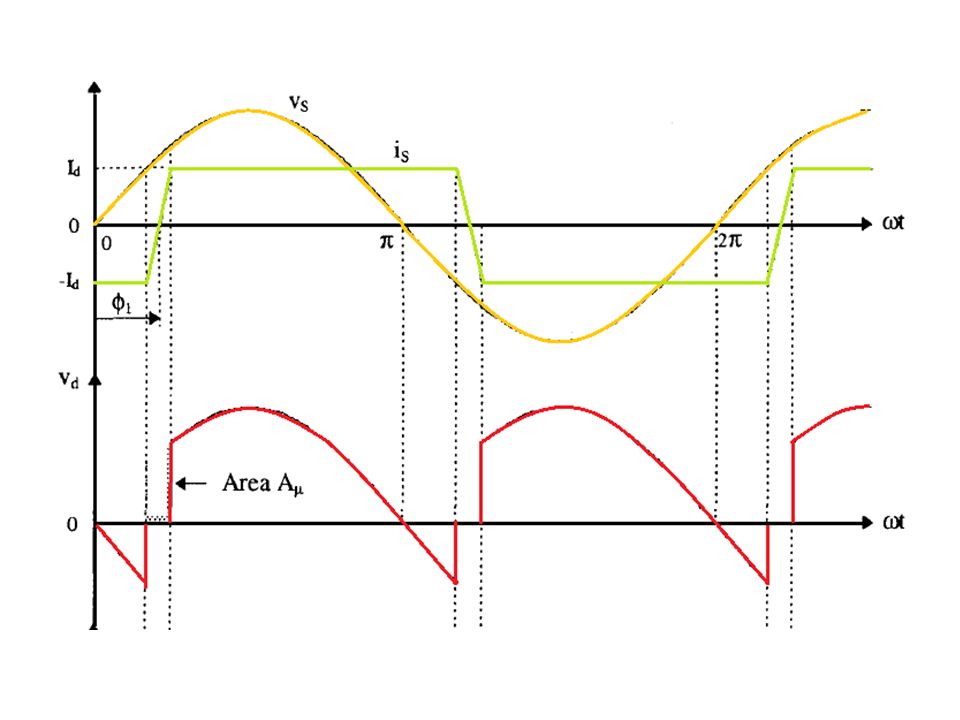

28 La tensión de salida del rectificador permanece nula durante el tiempo que se produce la conmutación de corriente Entonces el valor medio de la tensión es:
