1 DEEP SEA ELECTRONICS PLC MODELO 44xx

2 CONTENIDO DE LA PRESENTACIÓN 1. INTRODUCCIÓN 2. FRONTAL DE PLACA / MANEJO  LEDS INDICADORES.  CONEXIONES. 3.MENÚS DE INFORMACIÓN  MENÚ ESTADO (VISUALIZACIÓN ICONOS)  MENÚ ESTADO (SIGNIFICADO ICONOS)  BITÁCORA DE EVENTOS 4.EDITOR DE CONFIGURACIÓN (PANEL FRONTAL). 5. DSE CONFIGURATION SUITE (SOFTWARE PROGRAMACIÓN)  CONFIGURACIÓN / PROGRAMACIÓN MÓDULO 7XXX

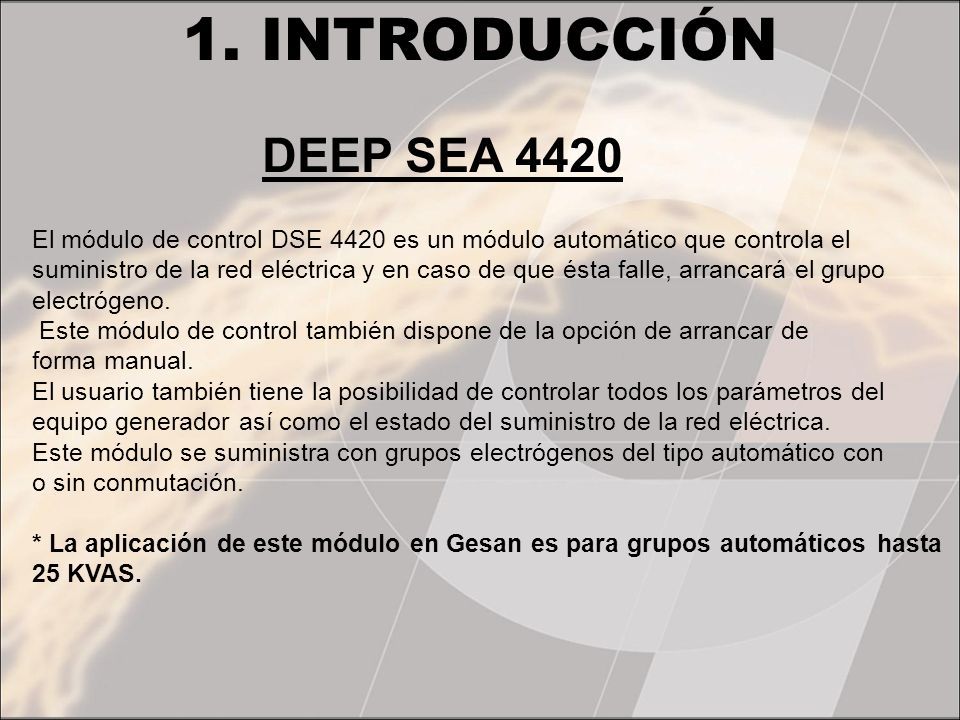

3 1. INTRODUCCIÓN El módulo de control DSE 4420 es un módulo automático que controla el suministro de la red eléctrica y en caso de que ésta falle, arrancará el grupo electrógeno. Este módulo de control también dispone de la opción de arrancar de forma manual. El usuario también tiene la posibilidad de controlar todos los parámetros del equipo generador así como el estado del suministro de la red eléctrica. Este módulo se suministra con grupos electrógenos del tipo automático con o sin conmutación. * La aplicación de este módulo en Gesan es para grupos automáticos hasta 25 KVAS. DEEP SEA 4420

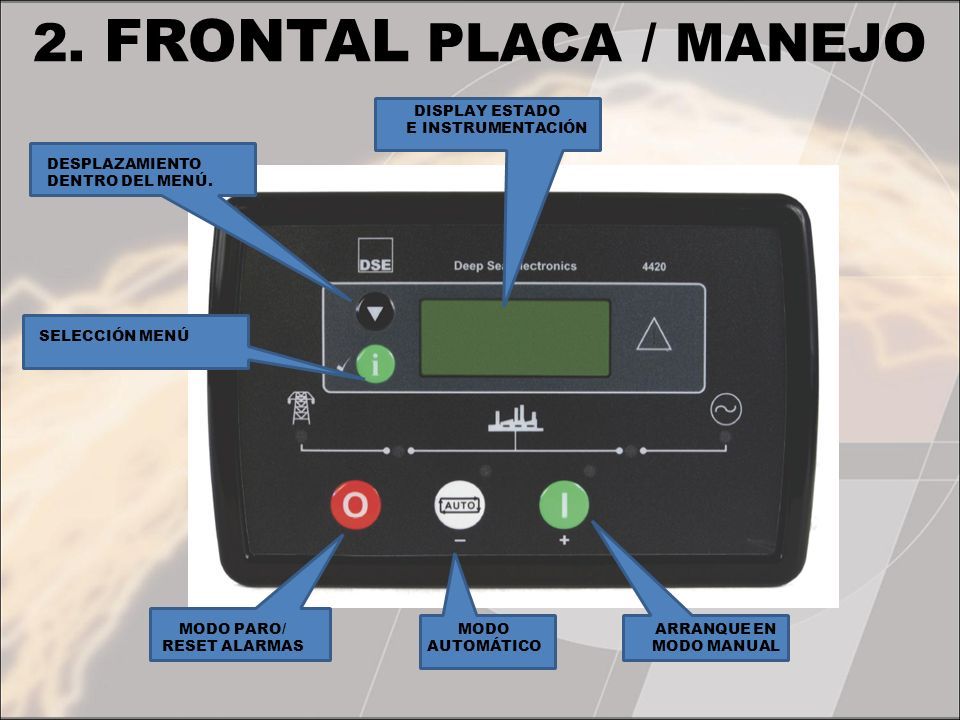

4 2. FRONTAL PLACA / MANEJO DESPLAZAMIENTO DENTRO DEL MENÚ. DISPLAY ESTADO E INSTRUMENTACIÓN MODO PARO/ RESET ALARMAS ARRANQUE EN MODO MANUAL MODO AUTOMÁTICO SELECCIÓN MENÚ

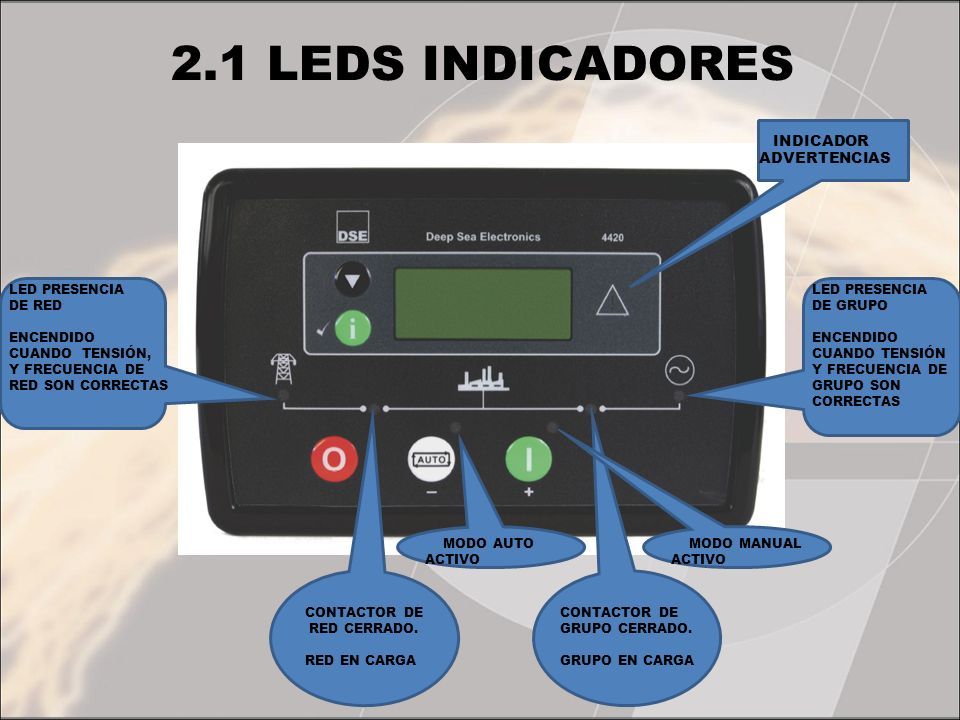

5 2.1 LEDS INDICADORES LED PRESENCIA DE GRUPO ENCENDIDO CUANDO TENSIÓN Y FRECUENCIA DE GRUPO SON CORRECTAS CONTACTOR DE RED CERRADO. RED EN CARGA LED PRESENCIA DE RED ENCENDIDO CUANDO TENSIÓN, Y FRECUENCIA DE RED SON CORRECTAS CONTACTOR DE GRUPO CERRADO. GRUPO EN CARGA INDICADOR ADVERTENCIAS MODO AUTO ACTIVO MODO MANUAL ACTIVO

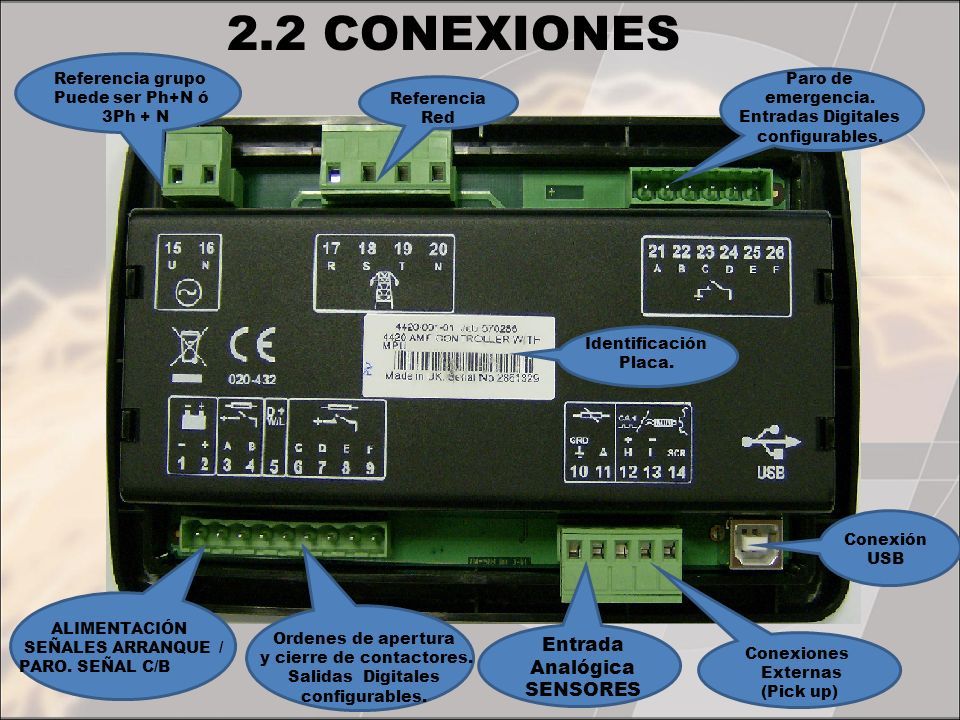

6 2.2 CONEXIONES Paro de emergencia. Entradas Digitales configurables. Conexión USB Referencia Red Referencia grupo Puede ser Ph+N ó 3Ph + N Conexiones Externas (Pick up) Entrada Analógica SENSORES ALIMENTACIÓN SEÑALES ARRANQUE / PARO. SEÑAL C/B Identificación Placa. Ordenes de apertura y cierre de contactores. Salidas Digitales configurables.

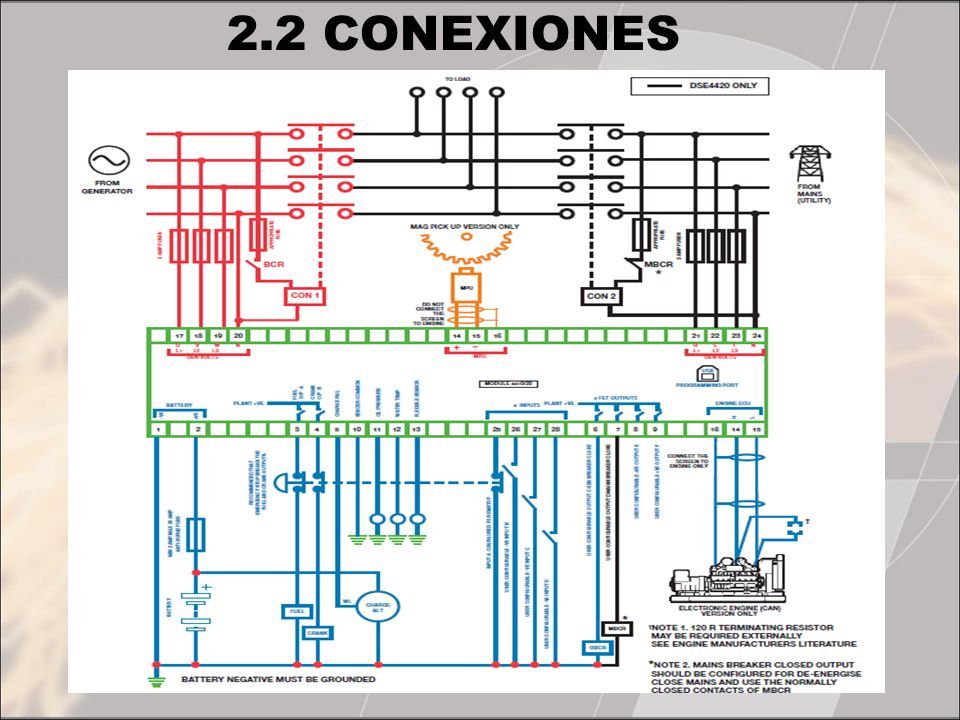

7 2.2 CONEXIONES

8 3. MENÚS DE INFORMACIÓN Dispone de 2 menús de información: » Menú estado - Visualización iconos. - Significado Iconos. » Bitácora de Eventos

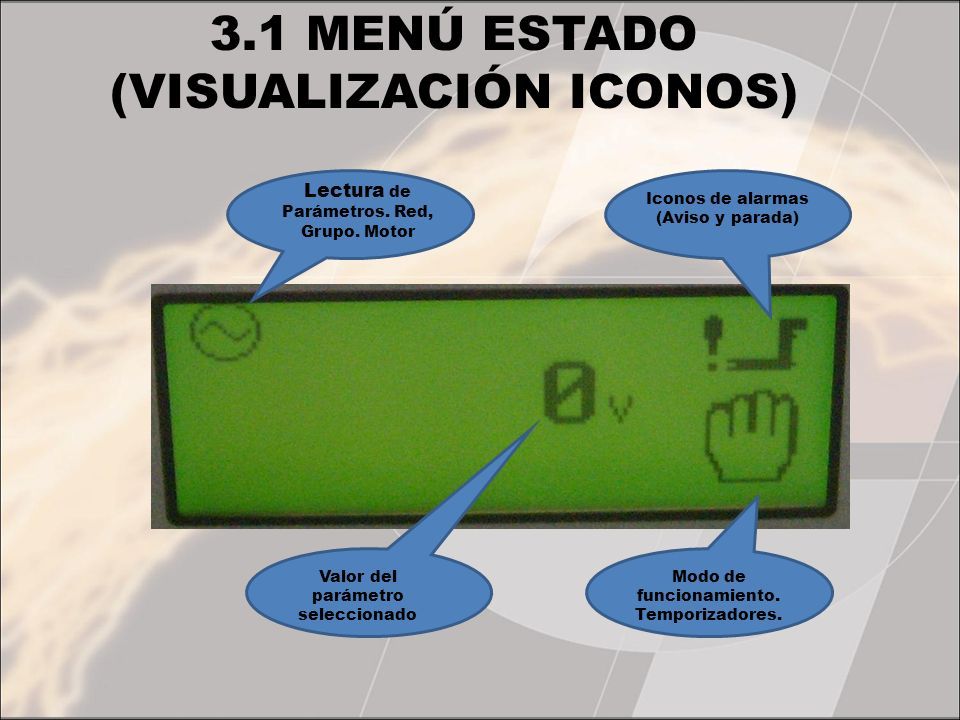

9 Lectura de Parámetros. Red, Grupo. Motor Iconos de alarmas (Aviso y parada) Valor del parámetro seleccionado Modo de funcionamiento. Temporizadores. 3.1 MENÚ ESTADO (VISUALIZACIÓN ICONOS)

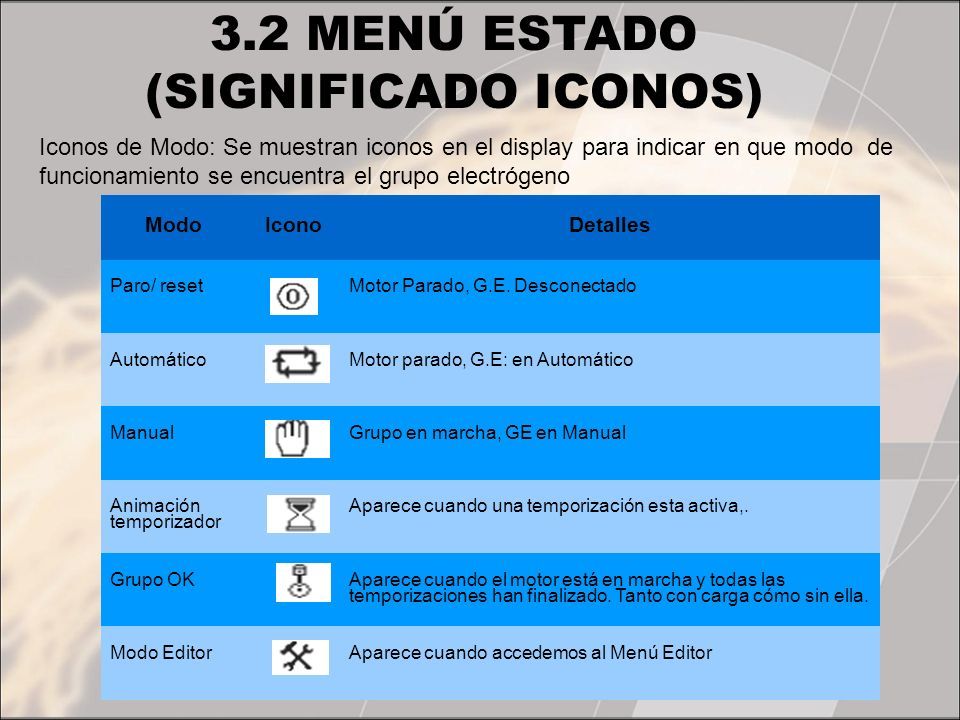

10 3.2 MENÚ ESTADO (SIGNIFICADO ICONOS) ModoIconoDetalles Paro/ reset Motor Parado, G.E. Desconectado AutomáticoMotor parado, G.E: en Automático ManualGrupo en marcha, GE en Manual Animación temporizador Aparece cuando una temporización esta activa,. Grupo OK Aparece cuando el motor está en marcha y todas las temporizaciones han finalizado. Tanto con carga cómo sin ella. Modo EditorAparece cuando accedemos al Menú Editor Iconos de Modo: Se muestran iconos en el display para indicar en que modo de funcionamiento se encuentra el grupo electrógeno

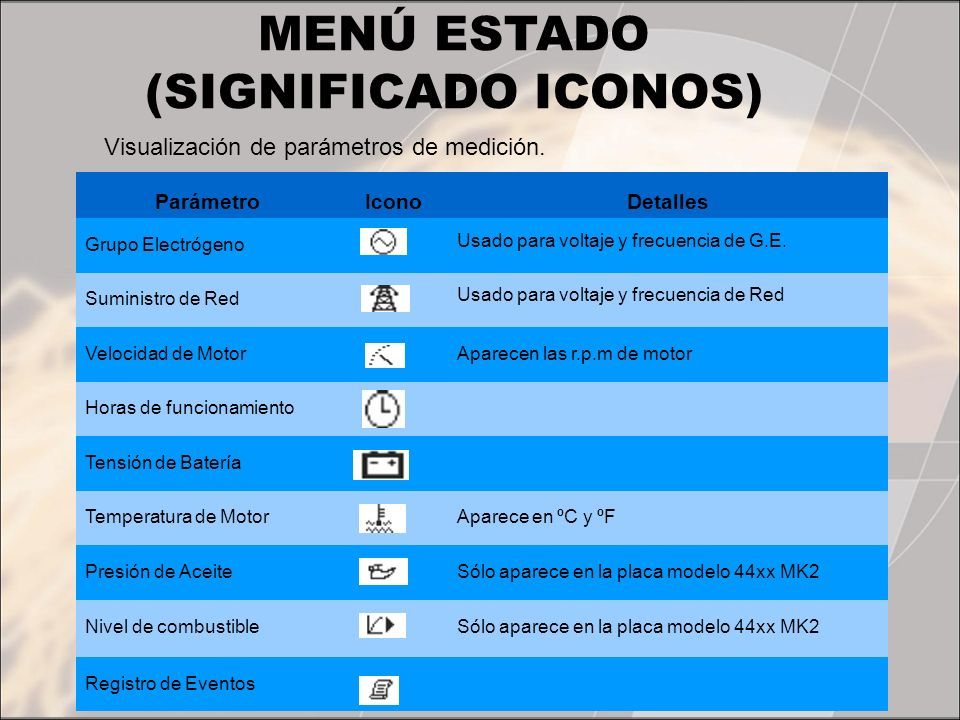

11 ParámetroIconoDetalles Grupo Electrógeno Usado para voltaje y frecuencia de G.E. Suministro de Red Usado para voltaje y frecuencia de Red Velocidad de MotorAparecen las r.p.m de motor Horas de funcionamiento Tensión de Batería Temperatura de MotorAparece en ºC y ºF Presión de AceiteSólo aparece en la placa modelo 44xx MK2 Nivel de combustibleSólo aparece en la placa modelo 44xx MK2 Registro de Eventos MENÚ ESTADO (SIGNIFICADO ICONOS) Visualización de parámetros de medición.

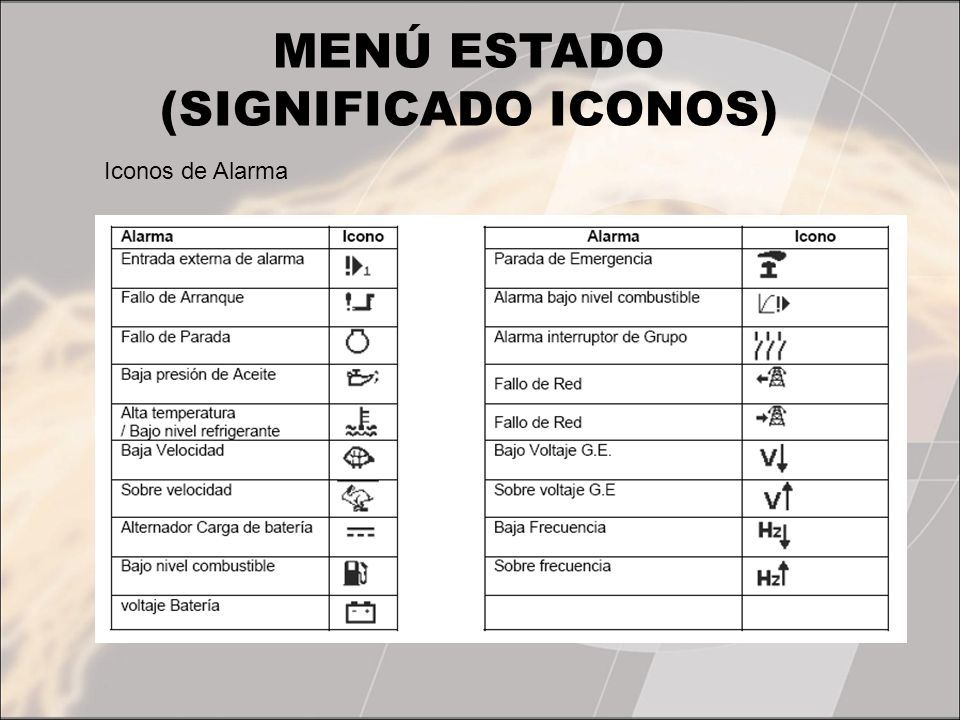

12 MENÚ ESTADO (SIGNIFICADO ICONOS) Iconos de Alarma

13 Esta pantalla registra las alarmas tanto de paro como de aviso que han sucedido en el generador La pantalla mostrada será similar a la siguiente: Para pasar de un evento a otro presionar el pulsador “ A las 1h y 42m de funcionamiento, el modulo detectó un fallo de arranque tras hacer un intento en modo manual. Es el evento 1 de un total de 5 almacenados”. 3.4 (BITÁCORA DE EVENTOS)

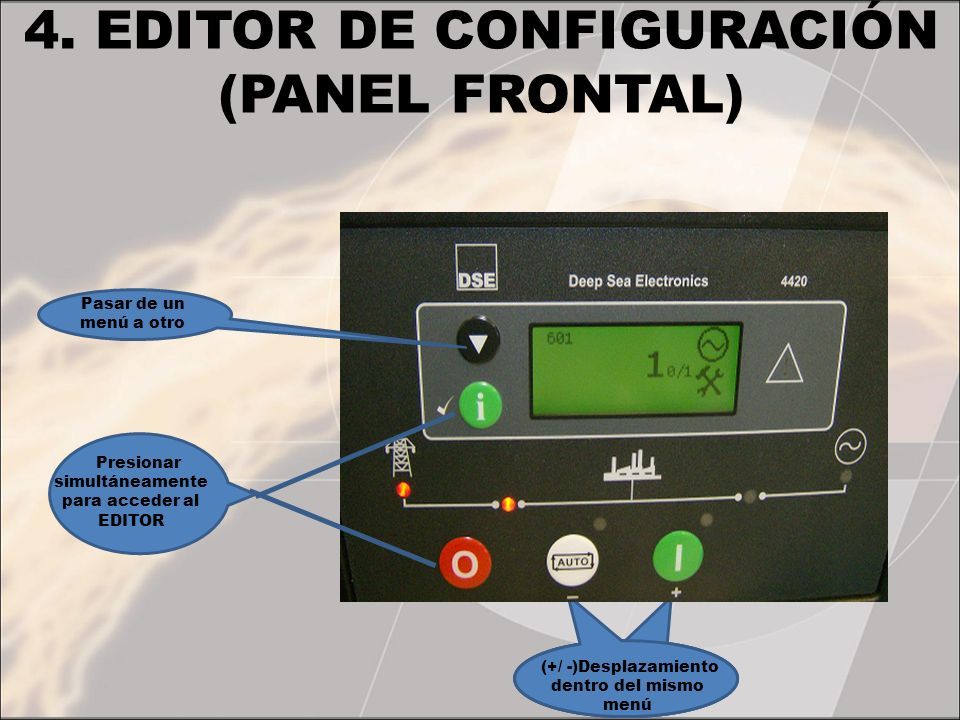

14 4. EDITOR DE CONFIGURACIÓN (PANEL FRONTAL) (+/ -)Desplazamiento dentro del mismo menú (+/ -)Desplazamiento dentro del mismo menú Presionar simultáneamente para acceder al EDITOR Pasar de un menú a otro

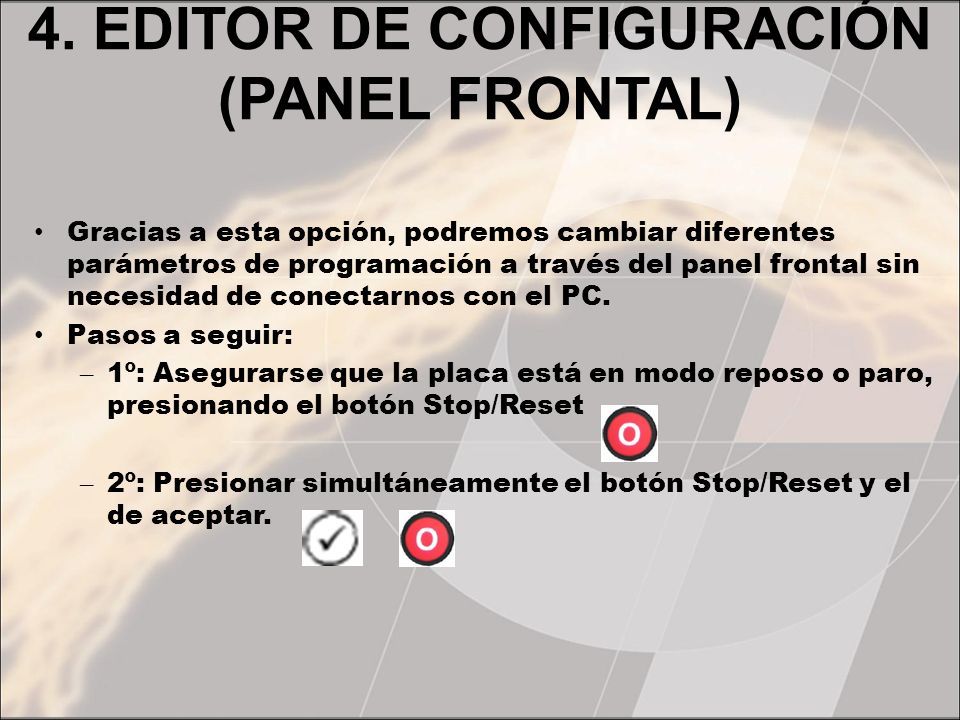

15 Gracias a esta opción, podremos cambiar diferentes parámetros de programación a través del panel frontal sin necesidad de conectarnos con el PC. Pasos a seguir: – 1º: Asegurarse que la placa está en modo reposo o paro, presionando el botón Stop/Reset – 2º: Presionar simultáneamente el botón Stop/Reset y el de aceptar. 4. EDITOR DE CONFIGURACIÓN (PANEL FRONTAL)

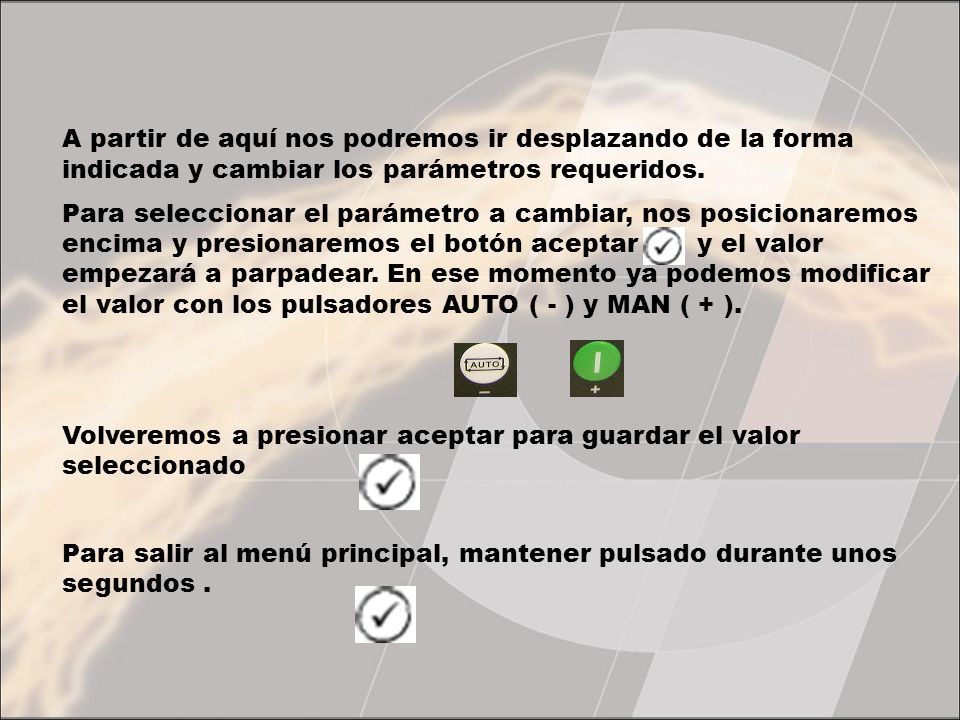

16 A partir de aquí nos podremos ir desplazando de la forma indicada y cambiar los parámetros requeridos. Para seleccionar el parámetro a cambiar, nos posicionaremos encima y presionaremos el botón aceptar y el valor empezará a parpadear. En ese momento ya podemos modificar el valor con los pulsadores AUTO ( - ) y MAN ( + ). Volveremos a presionar aceptar para guardar el valor seleccionado Para salir al menú principal, mantener pulsado durante unos segundos.

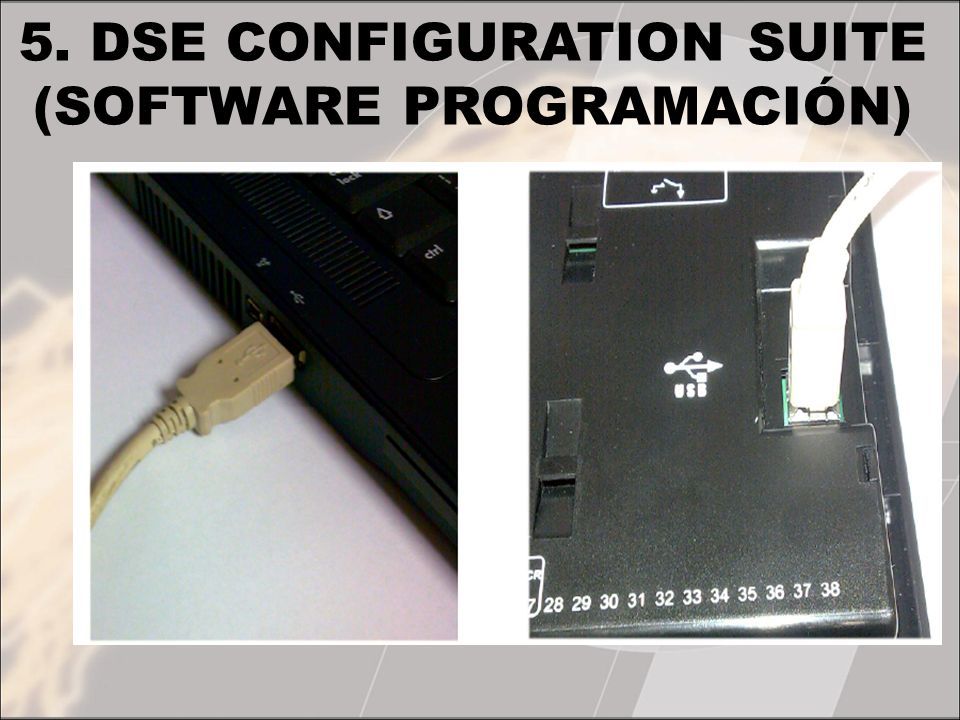

17 5. DSE CONFIGURATION SUITE (SOFTWARE PROGRAMACIÓN)

18 Lo primero que nos encontramos al ejecutar el software de programación es la pantalla que se muestra en la siguiente imagen. Se puede observar cómo desde esta pantalla, tenemos 4 opciones: - Leer información directamente de la placa (más común). - Abrir un programa desde una ubicación. - Crear nueva configuración. - Abrir un programa que hemos trabajado recientemente.

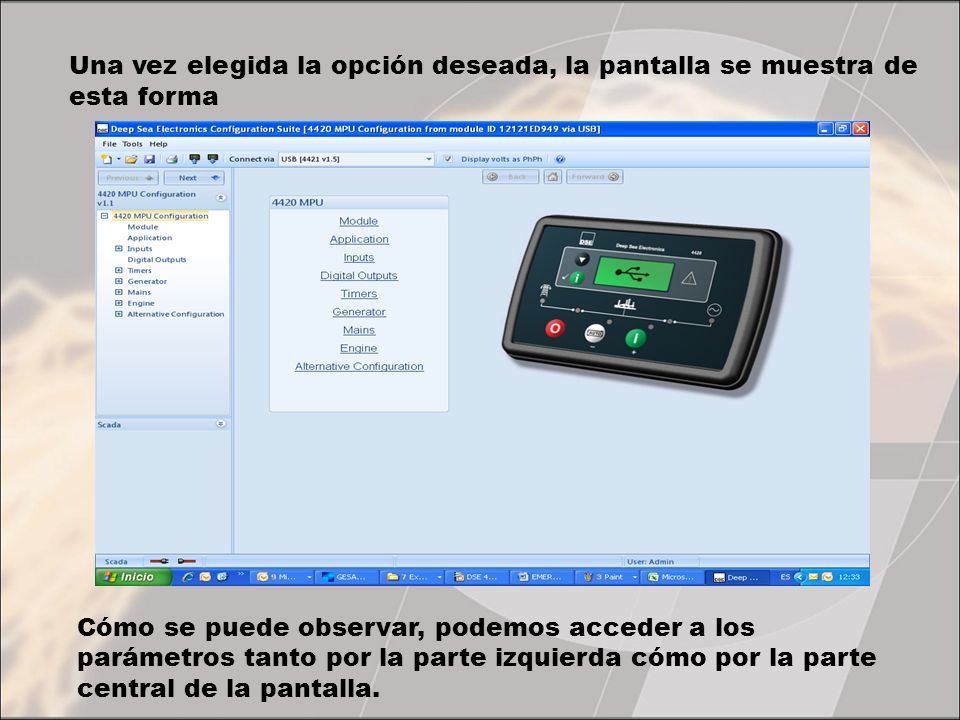

19 Una vez elegida la opción deseada, la pantalla se muestra de esta forma Cómo se puede observar, podemos acceder a los parámetros tanto por la parte izquierda cómo por la parte central de la pantalla.

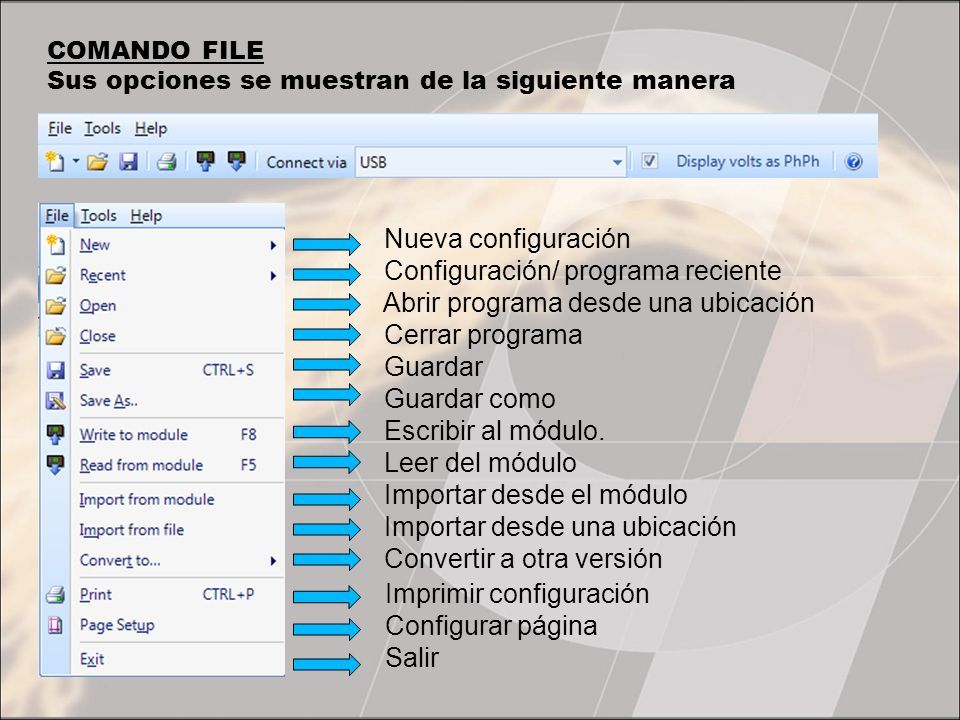

20 COMANDO FILE Sus opciones se muestran de la siguiente manera Nueva configuración Configuración/ programa reciente Abrir programa desde una ubicación Cerrar programa Guardar Guardar como Escribir al módulo. Leer del módulo Importar desde el módulo Importar desde una ubicación Convertir a otra versión Imprimir configuración Configurar página Salir

21 COMANDO TOOLS Sus opciones se muestran de la siguiente manera Opciones. Ubicaciones de archivos de programa Actualización firmware Permisos de acceso. Editor de lenguajes.

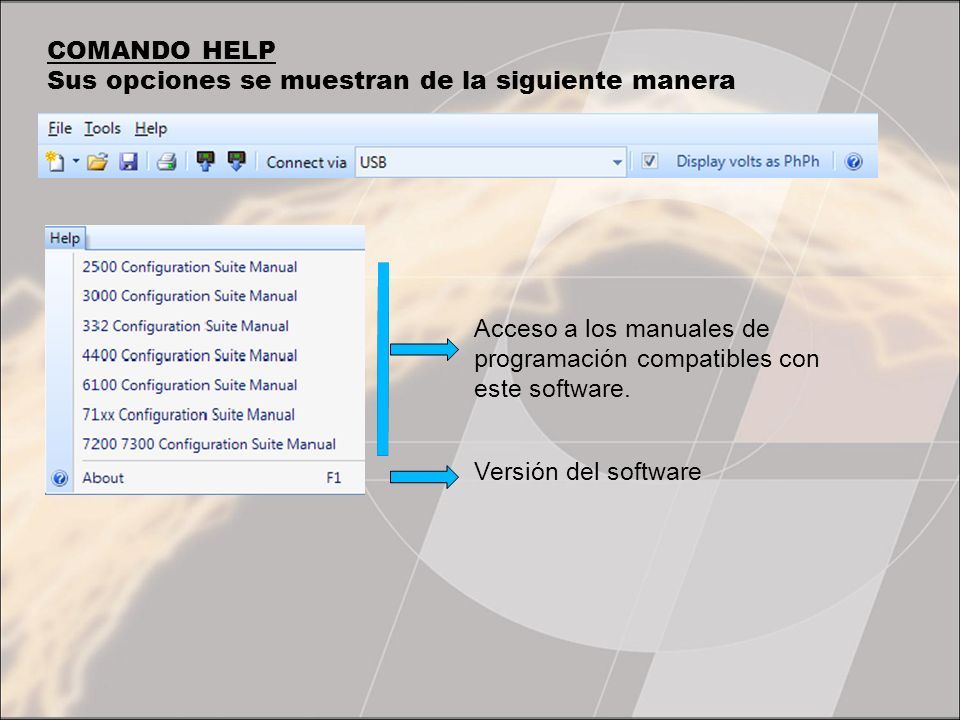

22 COMANDO HELP Sus opciones se muestran de la siguiente manera Acceso a los manuales de programación compatibles con este software. Versión del software

23 PROGRAMACIÓN MÓDULO 44xx Una vez cargado el programa por cualquiera de las vías facilitadas procedemos a ir paso a paso por los diferentes menús de configuración explicando las opciones de cada uno de ellos. Puerto de Comunicación Antes de iniciar la carga o escritura de un programa, tenemos que asegurarnos de elegir correctamente el puerto de comunicación mediante el cual nos conectaremos a la placa.

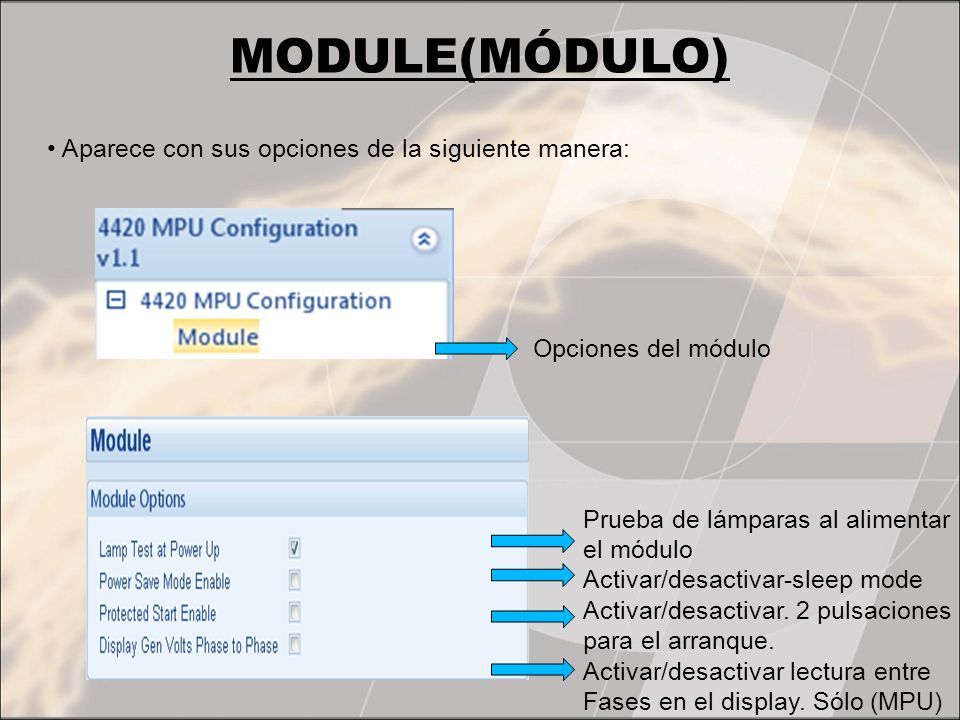

24 MODULE(MÓDULO) Aparece con sus opciones de la siguiente manera: Opciones del módulo Prueba de lámparas al alimentar el módulo Activar/desactivar-sleep mode Activar/desactivar. 2 pulsaciones para el arranque. Activar/desactivar lectura entre Fases en el display. Sólo (MPU)

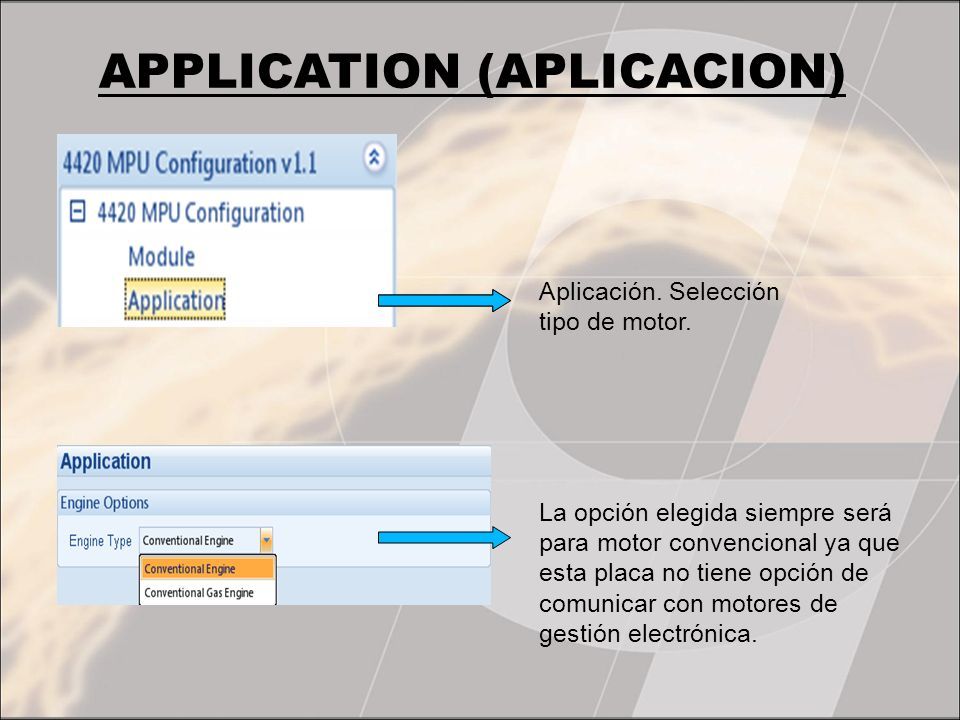

25 APPLICATION (APLICACION) Aplicación. Selección tipo de motor. La opción elegida siempre será para motor convencional ya que esta placa no tiene opción de comunicar con motores de gestión electrónica.

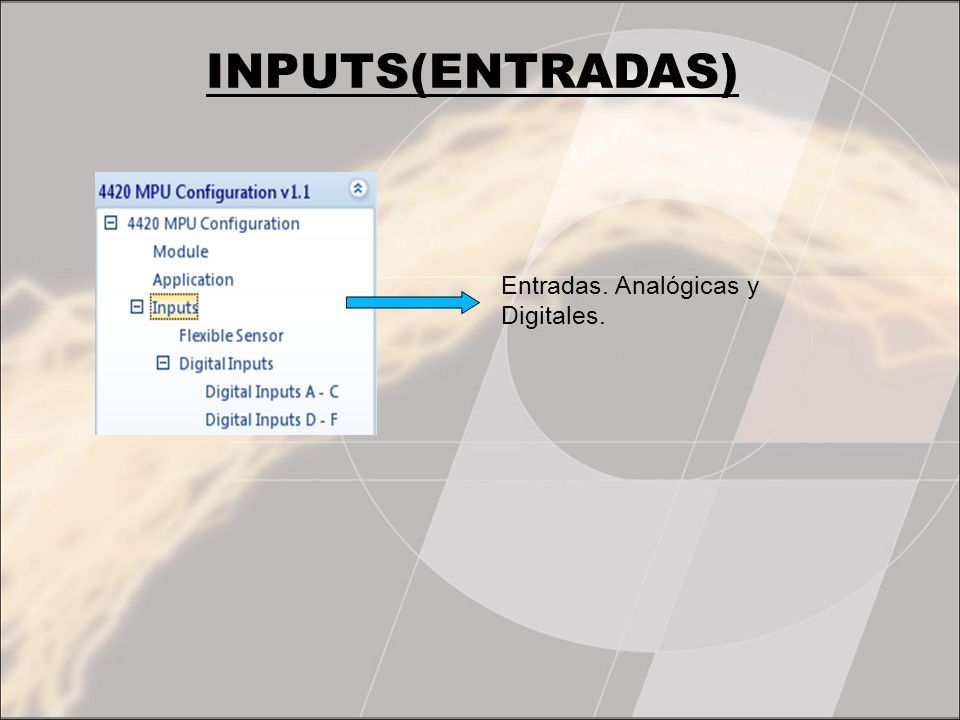

26 INPUTS(ENTRADAS) Entradas. Analógicas y Digitales.

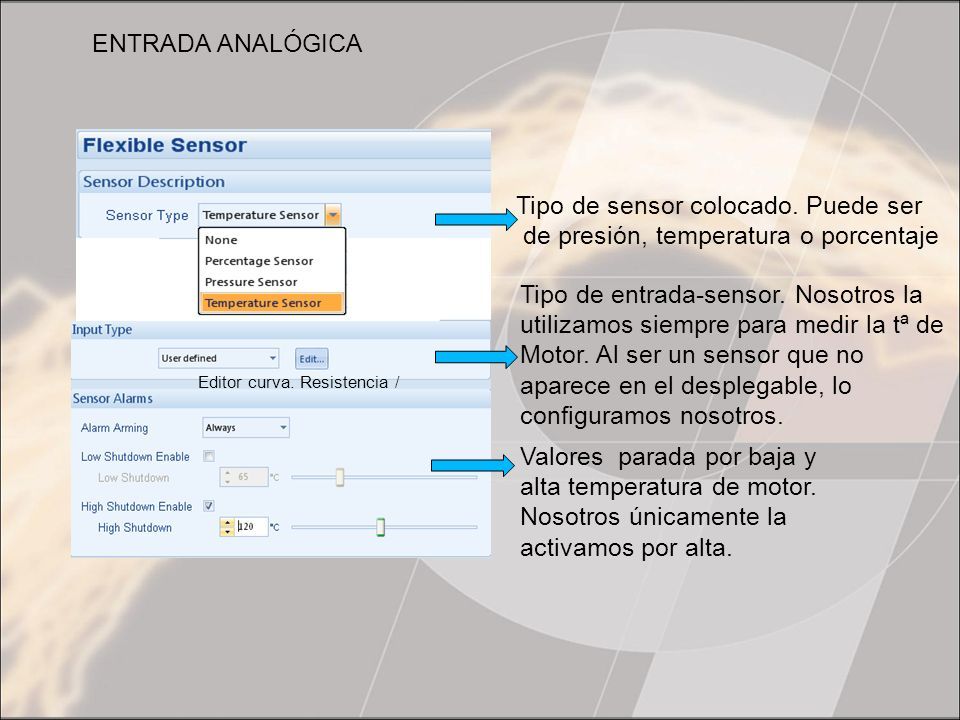

27 ENTRADA ANALÓGICA Tipo de sensor colocado. Puede ser de presión, temperatura o porcentaje Tipo de entrada-sensor. Nosotros la utilizamos siempre para medir la tª de Motor. Al ser un sensor que no aparece en el desplegable, lo configuramos nosotros. Valores parada por baja y alta temperatura de motor. Nosotros únicamente la activamos por alta. Editor curva. Resistencia / Presión

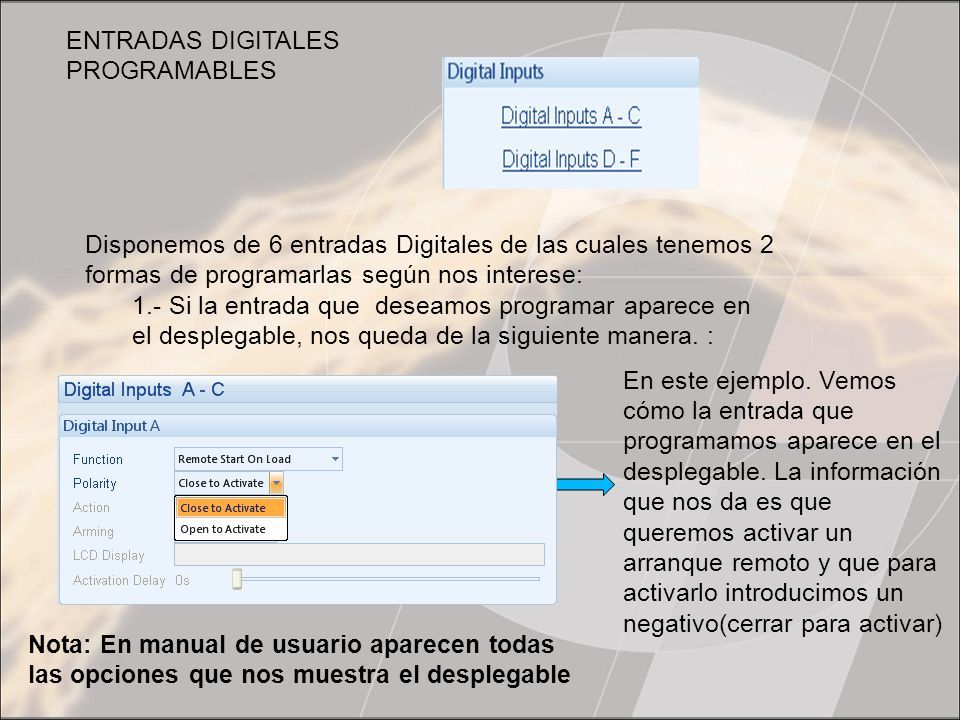

28 ENTRADAS DIGITALES PROGRAMABLES Disponemos de 6 entradas Digitales de las cuales tenemos 2 formas de programarlas según nos interese: 1.- Si la entrada que deseamos programar aparece en el desplegable, nos queda de la siguiente manera. : En este ejemplo. Vemos cómo la entrada que programamos aparece en el desplegable. La información que nos da es que queremos activar un arranque remoto y que para activarlo introducimos un negativo(cerrar para activar) Nota: En manual de usuario aparecen todas las opciones que nos muestra el desplegable

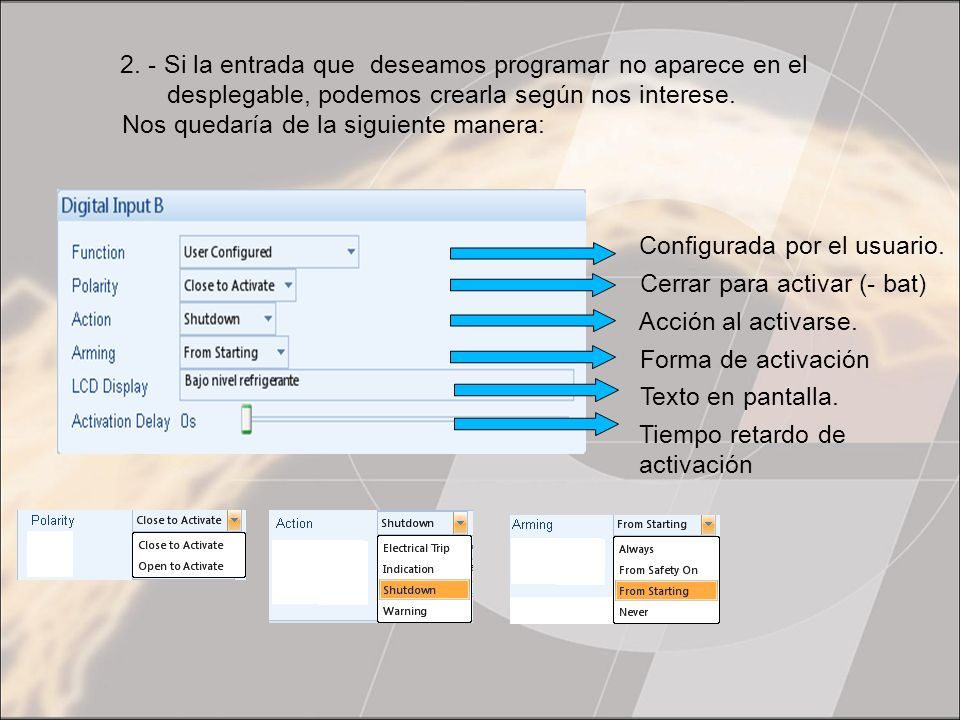

29 2. - Si la entrada que deseamos programar no aparece en el desplegable, podemos crearla según nos interese. Nos quedaría de la siguiente manera: Configurada por el usuario. Cerrar para activar (- bat) Acción al activarse. Forma de activación Texto en pantalla. Tiempo retardo de activación

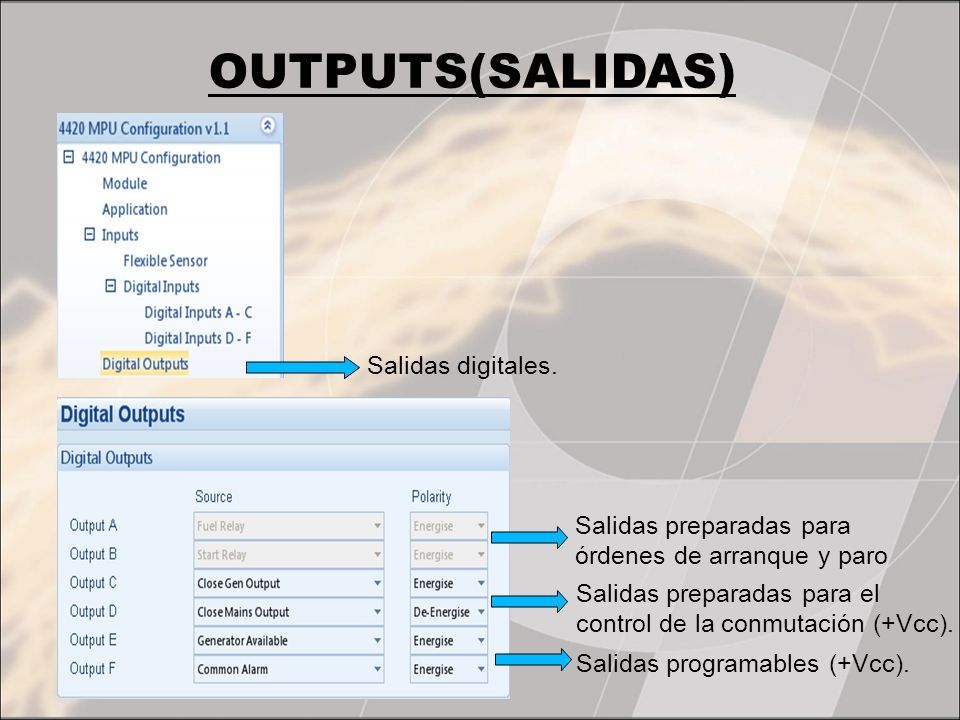

30 OUTPUTS(SALIDAS) Salidas digitales. Salidas preparadas para órdenes de arranque y paro Salidas preparadas para el control de la conmutación (+Vcc). Salidas programables (+Vcc).

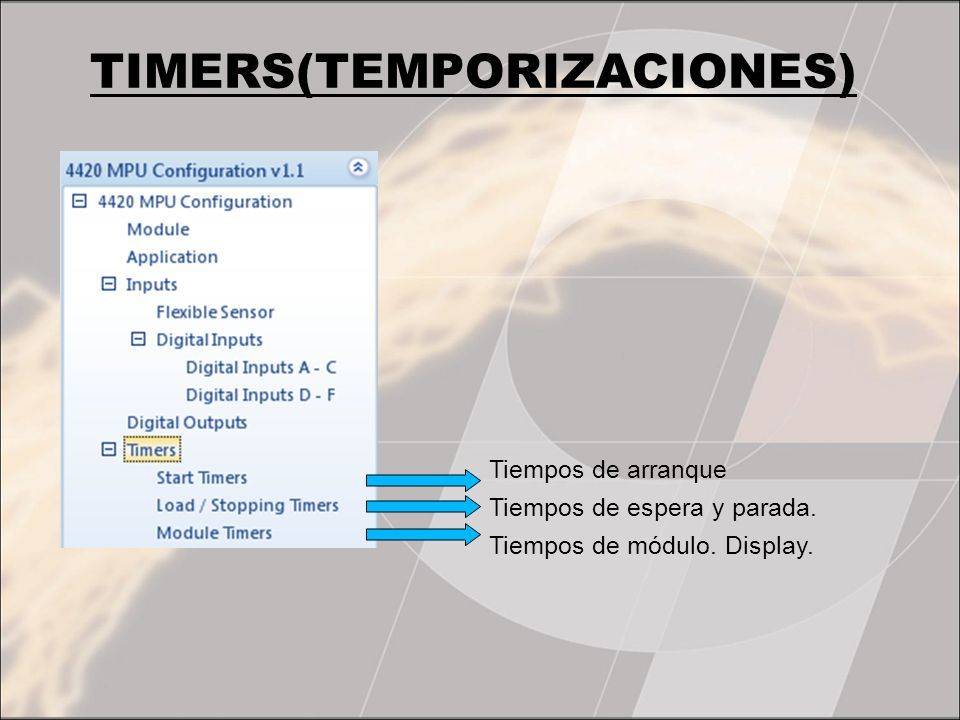

31 TIMERS(TEMPORIZACIONES) Tiempos de arranque Tiempos de espera y parada. Tiempos de módulo. Display.

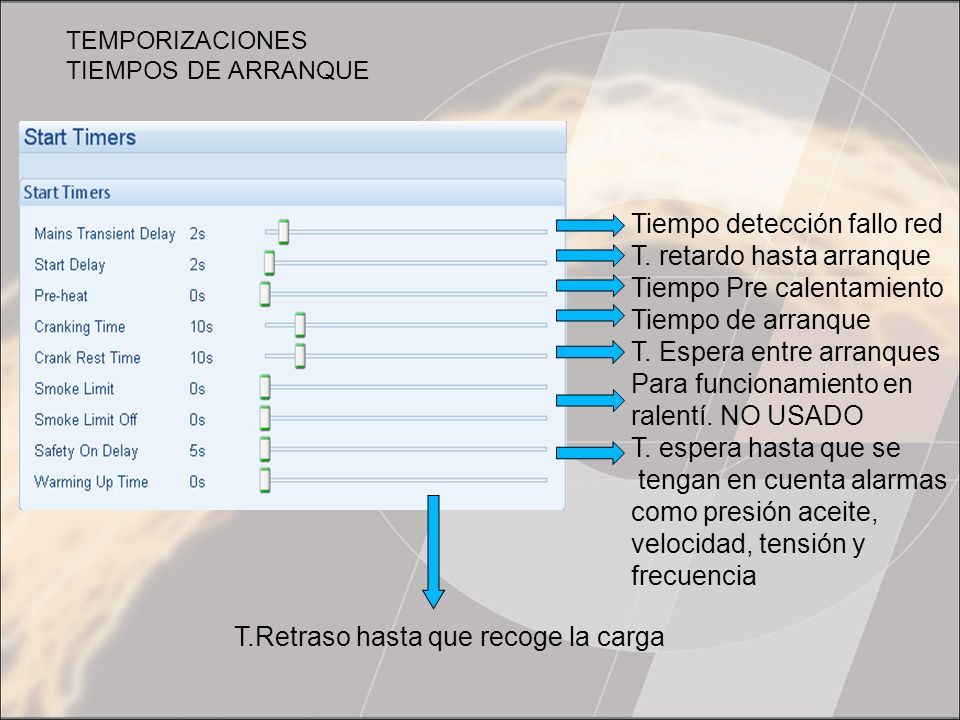

32 TEMPORIZACIONES TIEMPOS DE ARRANQUE Tiempo detección fallo red T. retardo hasta arranque Tiempo Pre calentamiento Tiempo de arranque T. Espera entre arranques Para funcionamiento en ralentí. NO USADO T. espera hasta que se tengan en cuenta alarmas como presión aceite, velocidad, tensión y frecuencia T.Retraso hasta que recoge la carga

33 TEMPORIZACIONES TIEMPOS DE TRANSFERENCIA /PARADA Tiempo transferencia(1). Apertura y cierre por pulsos. Utilizado para Int. Motorizados. (1) Contactos internos para pasar de red a grupo y viceversa Tiempo retorno Tiempo enfriamiento. Tiempo parada Solenoide. Tiempo fallo parada Tiempo que dejamos de margen antes de considerar un fallo de tensión o frecuencia de generador.

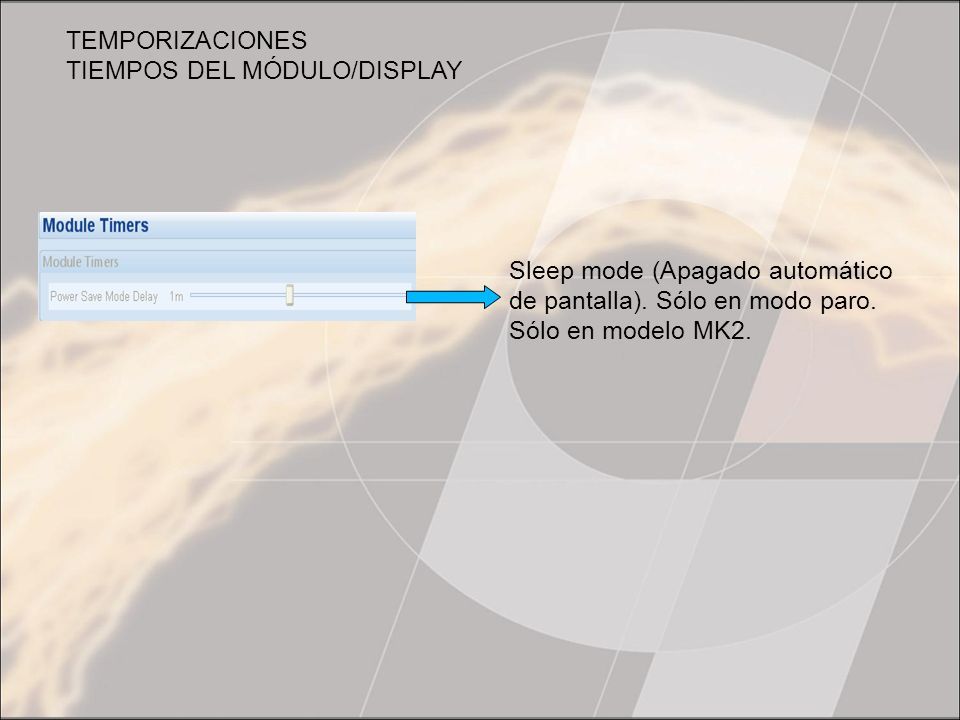

34 TEMPORIZACIONES TIEMPOS DEL MÓDULO/DISPLAY Sleep mode (Apagado automático de pantalla). Sólo en modo paro. Sólo en modelo MK2.

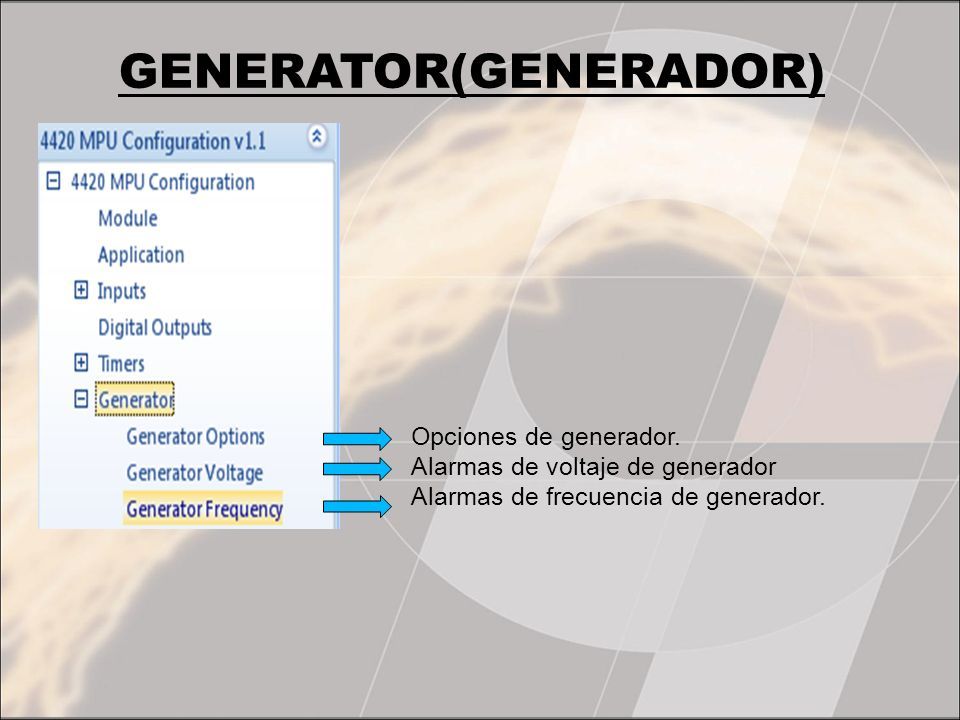

35 GENERATOR(GENERADOR) Opciones de generador. Alarmas de voltaje de generador Alarmas de frecuencia de generador.

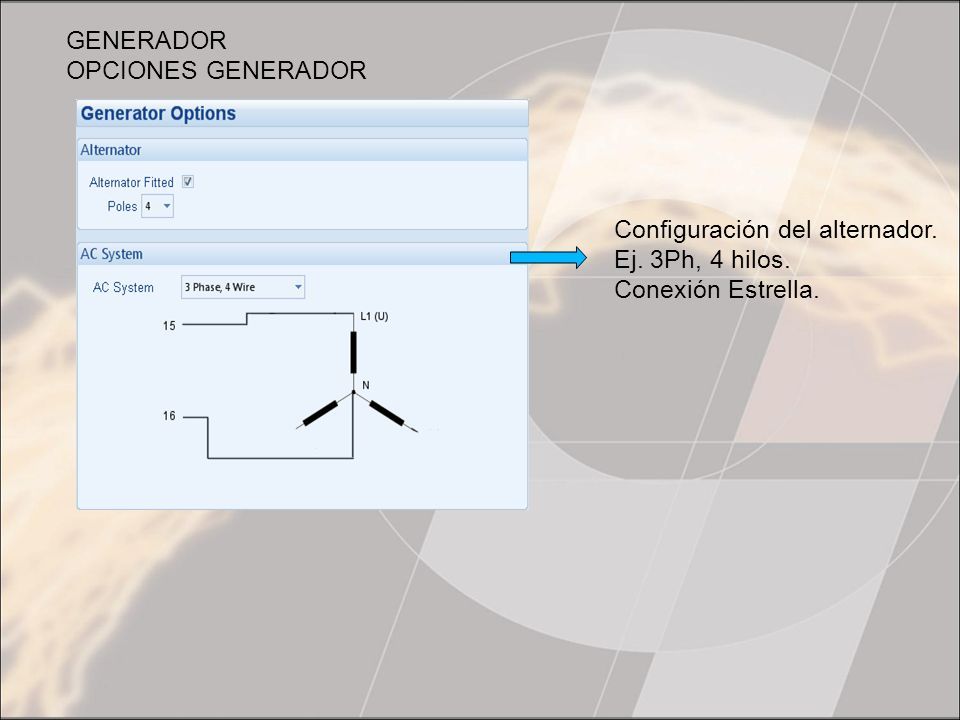

36 GENERADOR OPCIONES GENERADOR Configuración del alternador. Ej. 3Ph, 4 hilos. Conexión Estrella.

37 GENERADOR ALARMAS VOLTAJE Parada por bajo voltaje de generador Voltaje de lectura mínimo para dar orden de cierre de contactor de grupo. Parada por alto voltaje de generador

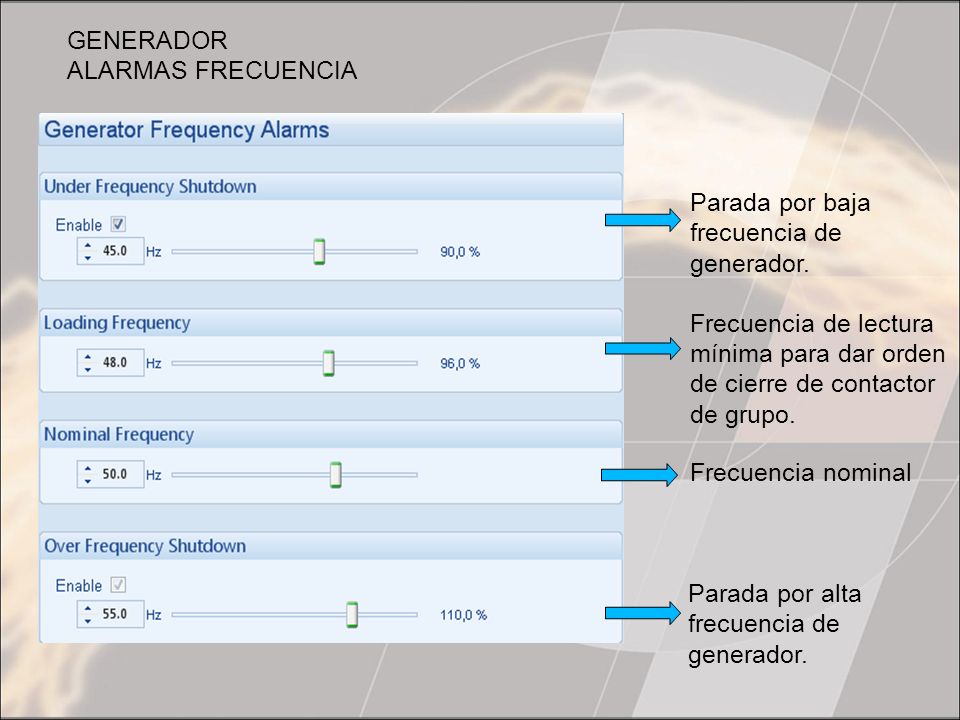

38 GENERADOR ALARMAS FRECUENCIA Parada por baja frecuencia de generador. Frecuencia de lectura mínima para dar orden de cierre de contactor de grupo. Frecuencia nominal Parada por alta frecuencia de generador.

39 MAINS (RED) Opciones de red. Alarmas de red.

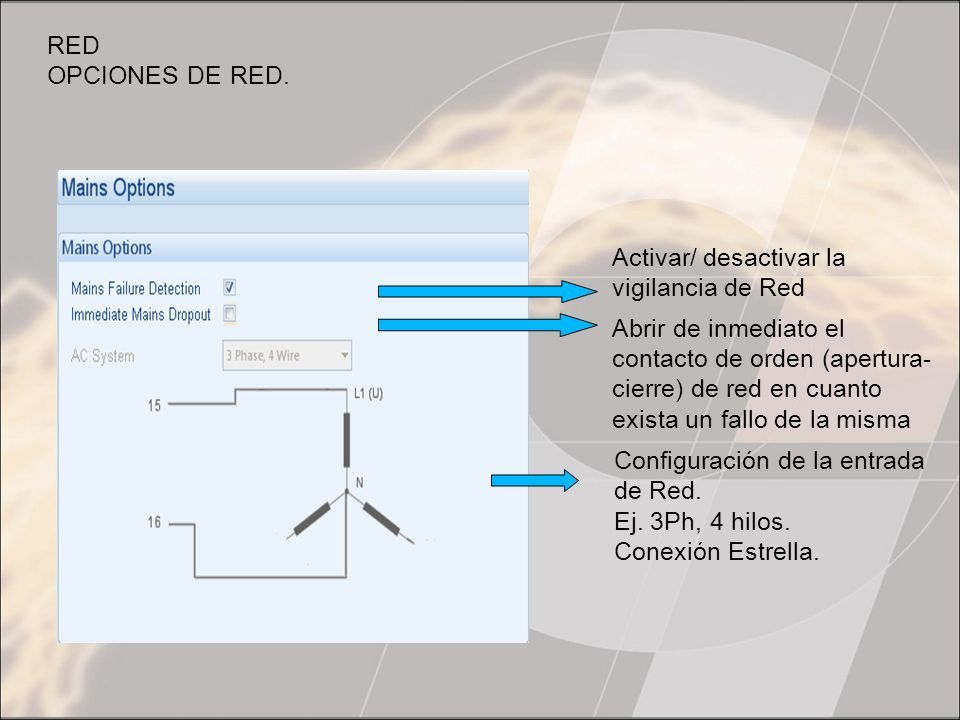

40 RED OPCIONES DE RED. Configuración de la entrada de Red. Ej. 3Ph, 4 hilos. Conexión Estrella. Activar/ desactivar la vigilancia de Red Abrir de inmediato el contacto de orden (apertura- cierre) de red en cuanto exista un fallo de la misma

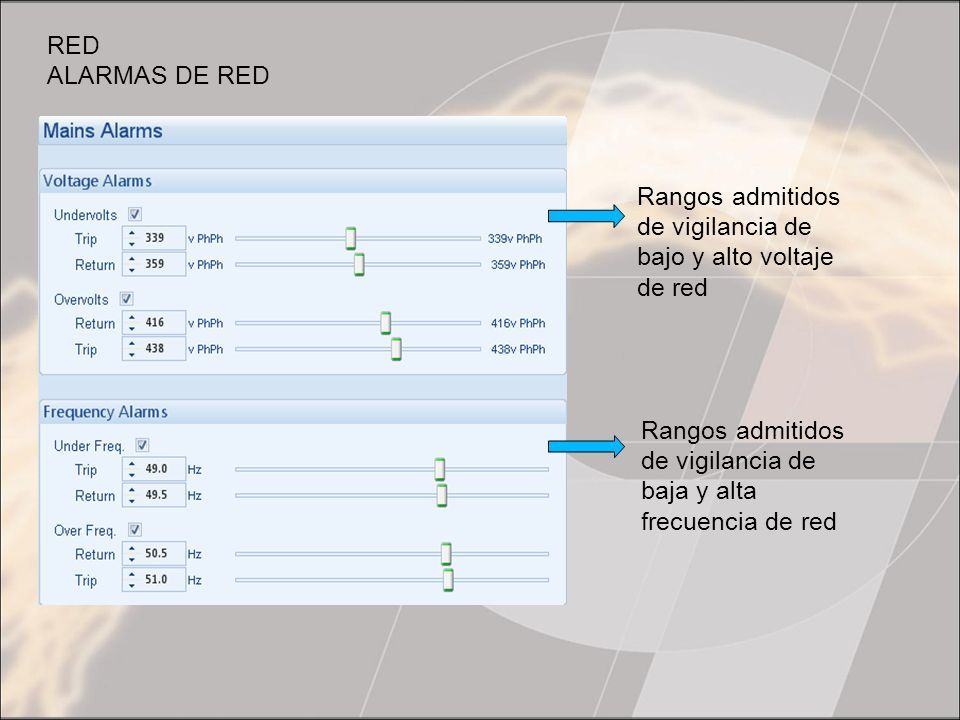

41 RED ALARMAS DE RED Rangos admitidos de vigilancia de bajo y alto voltaje de red Rangos admitidos de vigilancia de baja y alta frecuencia de red

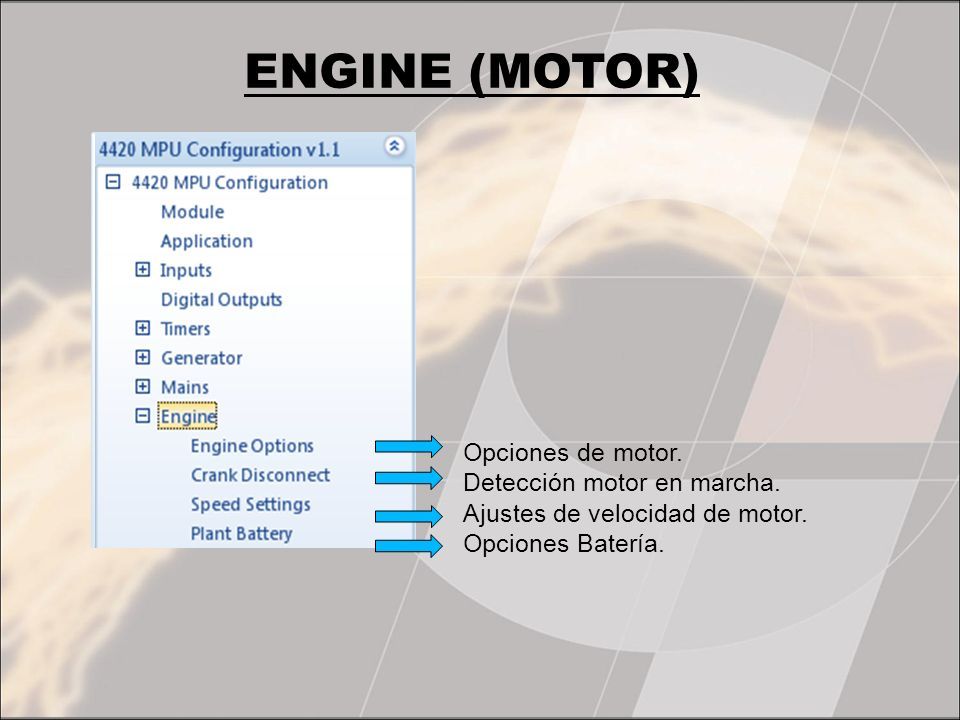

42 ENGINE (MOTOR) Opciones de motor. Detección motor en marcha. Ajustes de velocidad de motor. Opciones Batería.

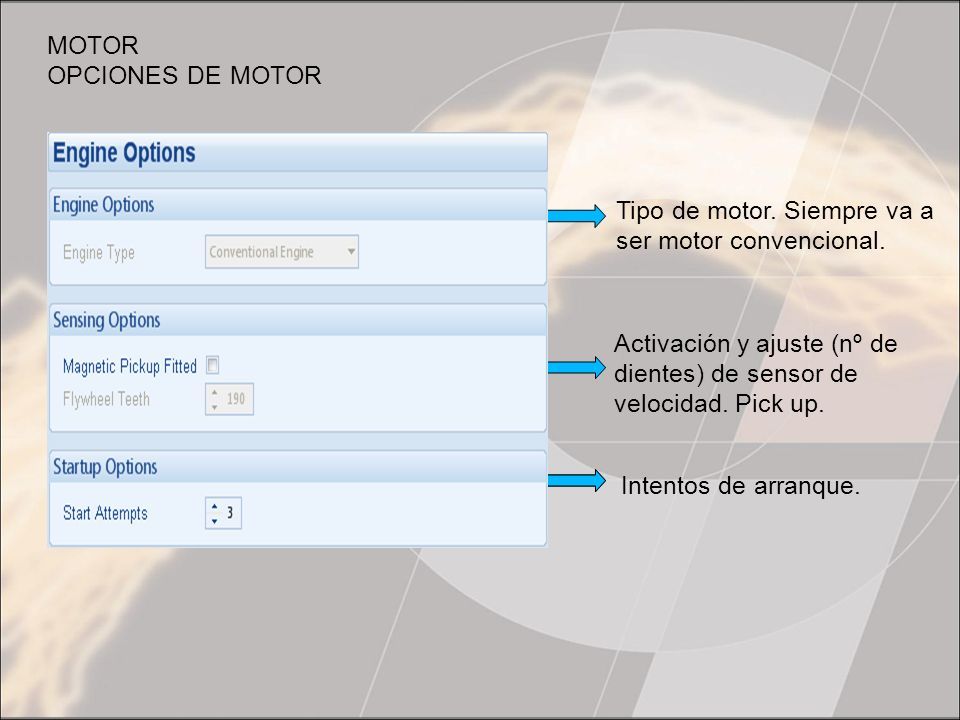

43 MOTOR OPCIONES DE MOTOR Tipo de motor. Siempre va a ser motor convencional. Activación y ajuste (nº de dientes) de sensor de velocidad. Pick up. Intentos de arranque.

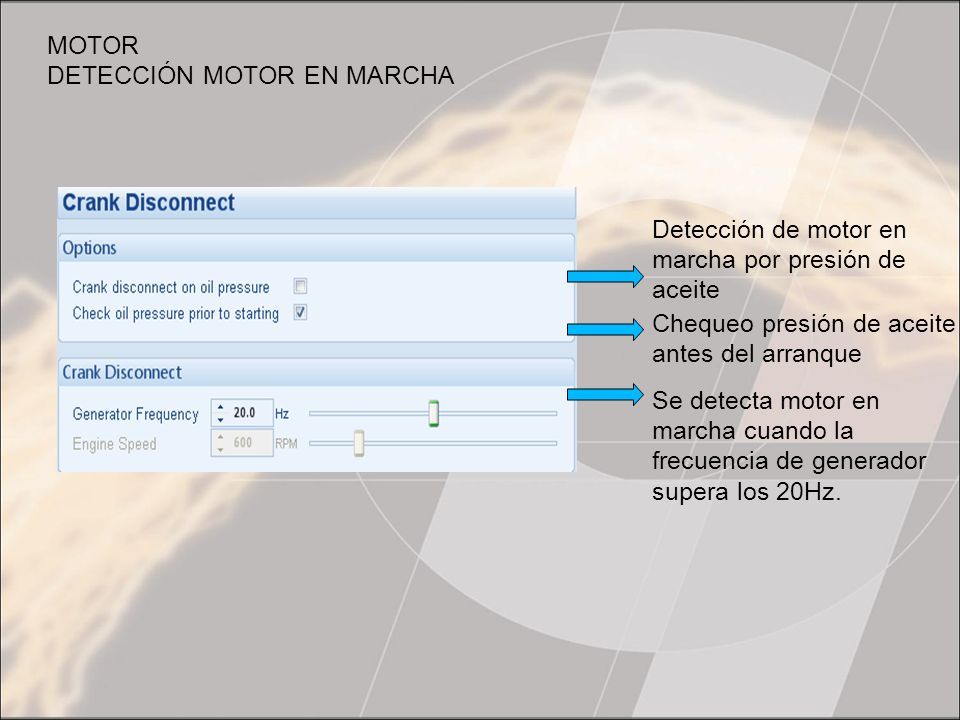

44 MOTOR DETECCIÓN MOTOR EN MARCHA Detección de motor en marcha por presión de aceite Se detecta motor en marcha cuando la frecuencia de generador supera los 20Hz. Chequeo presión de aceite antes del arranque

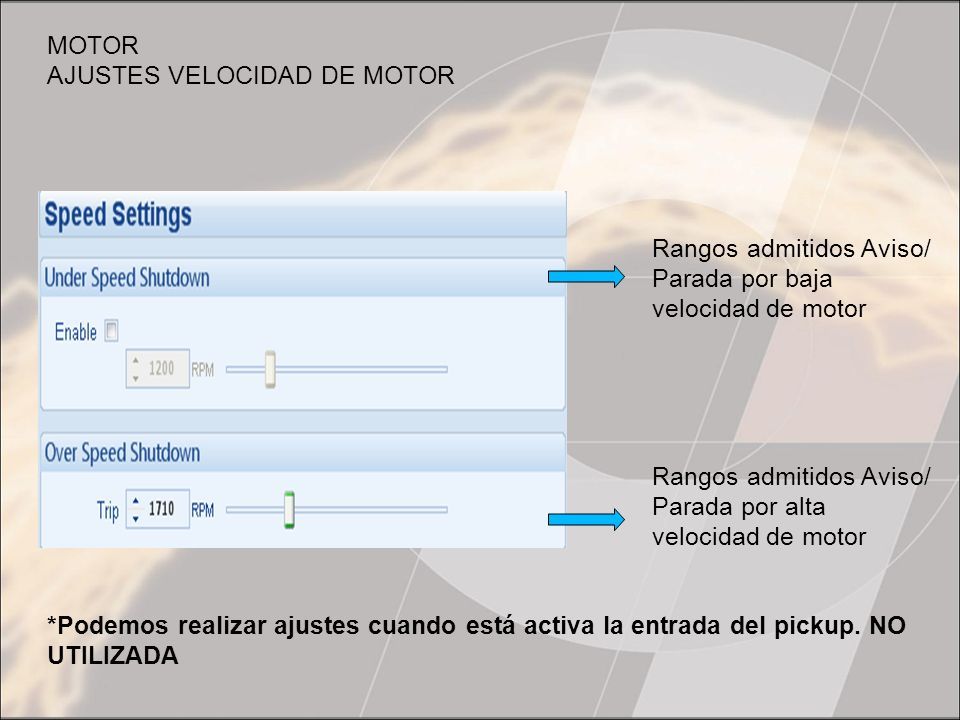

45 MOTOR AJUSTES VELOCIDAD DE MOTOR Rangos admitidos Aviso/ Parada por baja velocidad de motor Rangos admitidos Aviso/ Parada por alta velocidad de motor *Podemos realizar ajustes cuando está activa la entrada del pickup. NO UTILIZADA

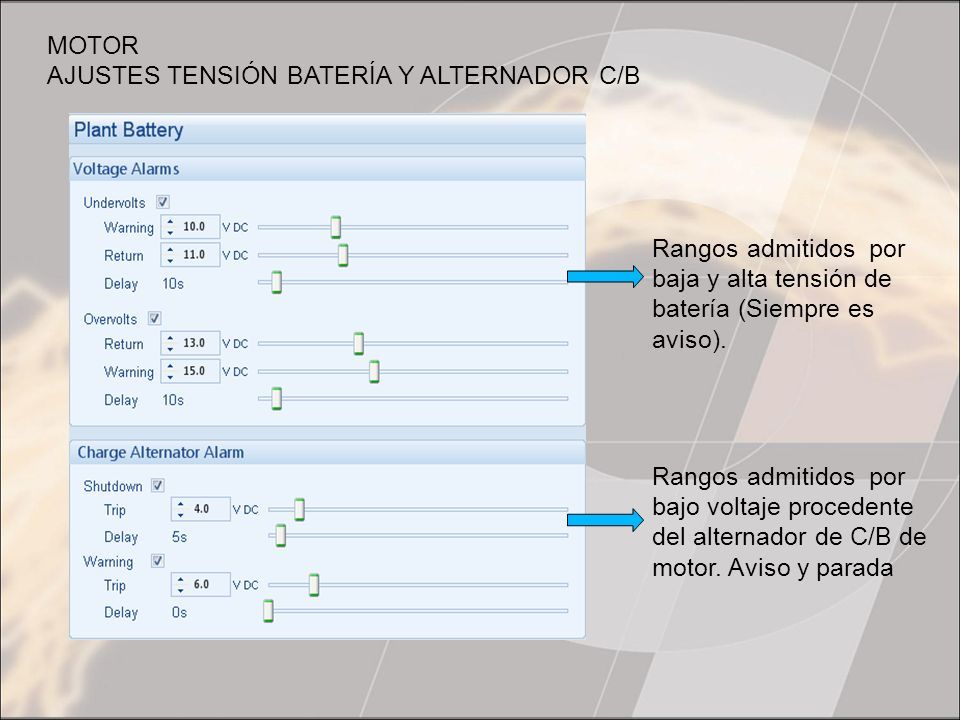

46 Rangos admitidos por baja y alta tensión de batería (Siempre es aviso). Rangos admitidos por bajo voltaje procedente del alternador de C/B de motor. Aviso y parada MOTOR AJUSTES TENSIÓN BATERÍA Y ALTERNADOR C/B

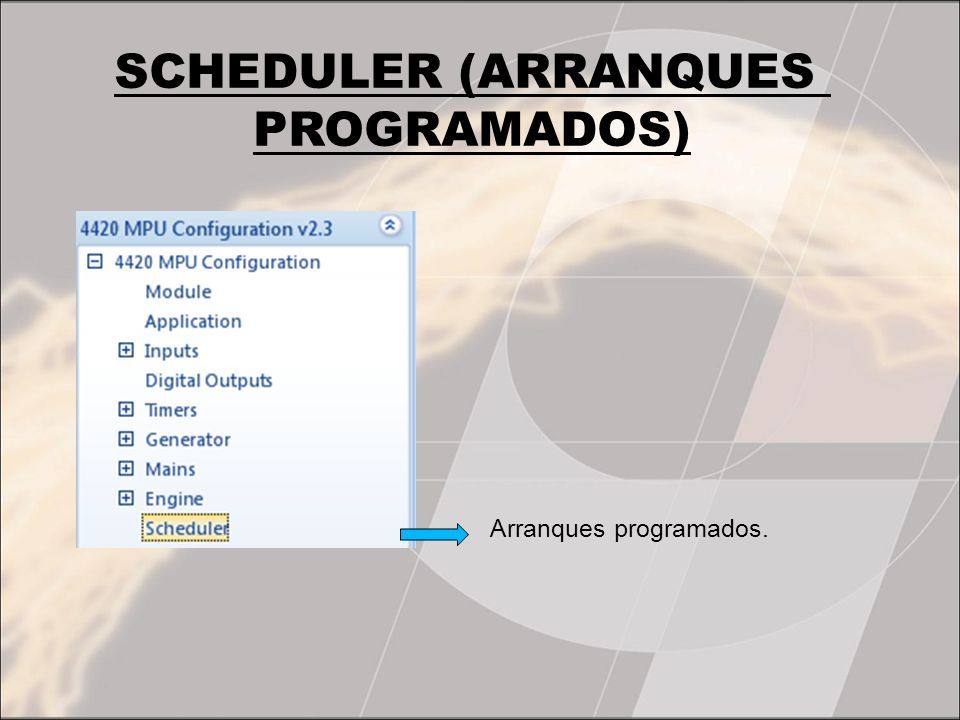

47 SCHEDULER (ARRANQUES PROGRAMADOS) Arranques programados.

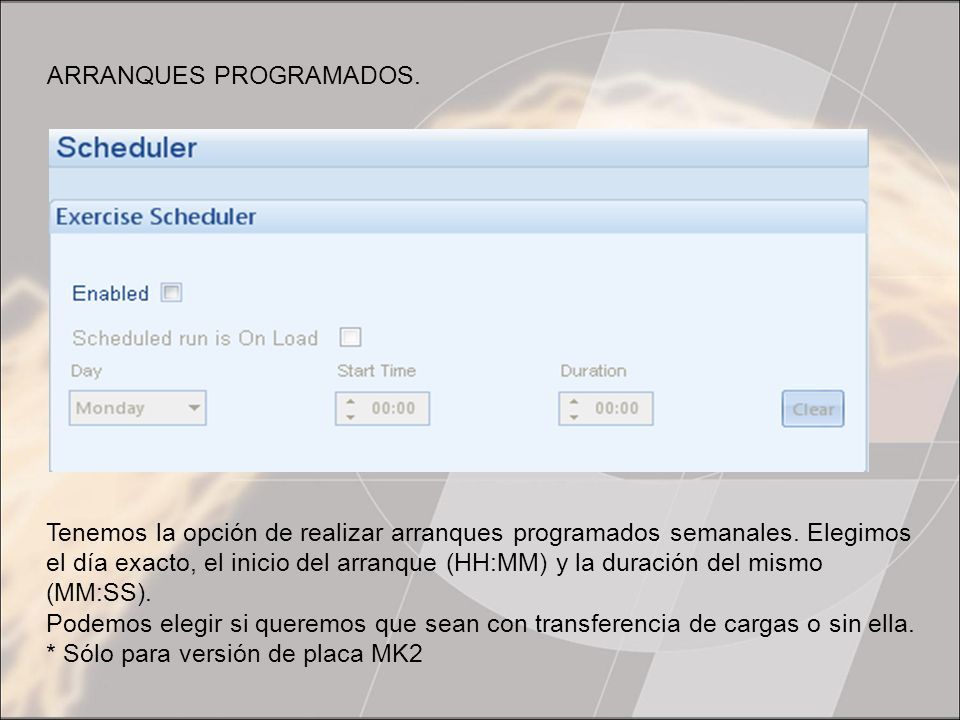

48 ARRANQUES PROGRAMADOS. Tenemos la opción de realizar arranques programados semanales. Elegimos el día exacto, el inicio del arranque (HH:MM) y la duración del mismo (MM:SS). Podemos elegir si queremos que sean con transferencia de cargas o sin ella. * Sólo para versión de placa MK2

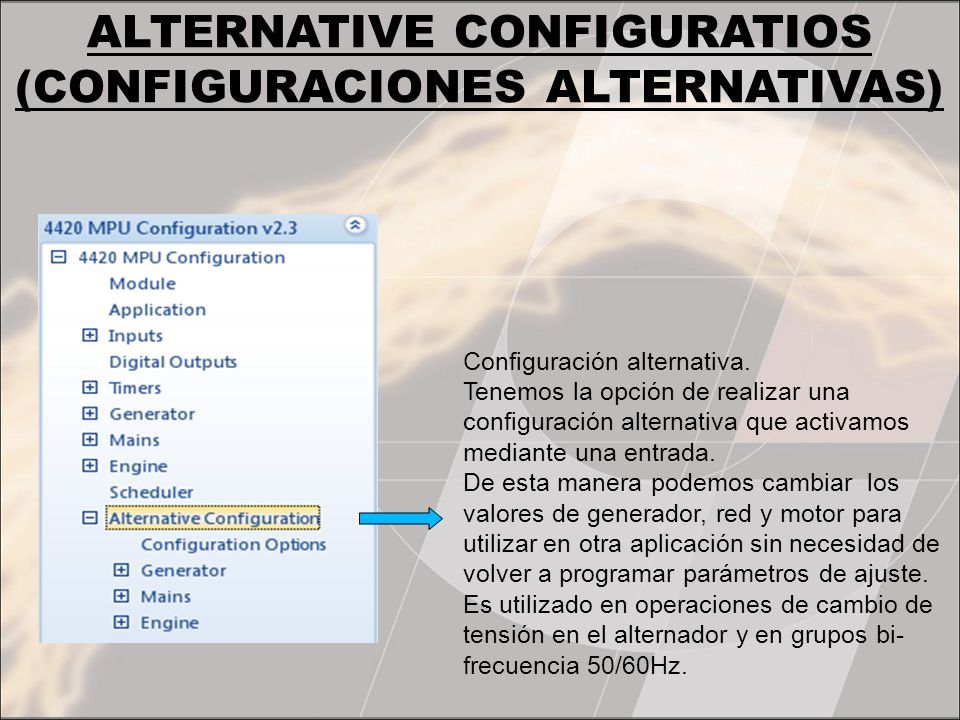

49 Configuración alternativa. Tenemos la opción de realizar una configuración alternativa que activamos mediante una entrada. De esta manera podemos cambiar los valores de generador, red y motor para utilizar en otra aplicación sin necesidad de volver a programar parámetros de ajuste. Es utilizado en operaciones de cambio de tensión en el alternador y en grupos bi- frecuencia 50/60Hz. ALTERNATIVE CONFIGURATIOS (CONFIGURACIONES ALTERNATIVAS)
