1 SÍMBOLOS Y ESQUEMAS ELECTROTÉCNICOS

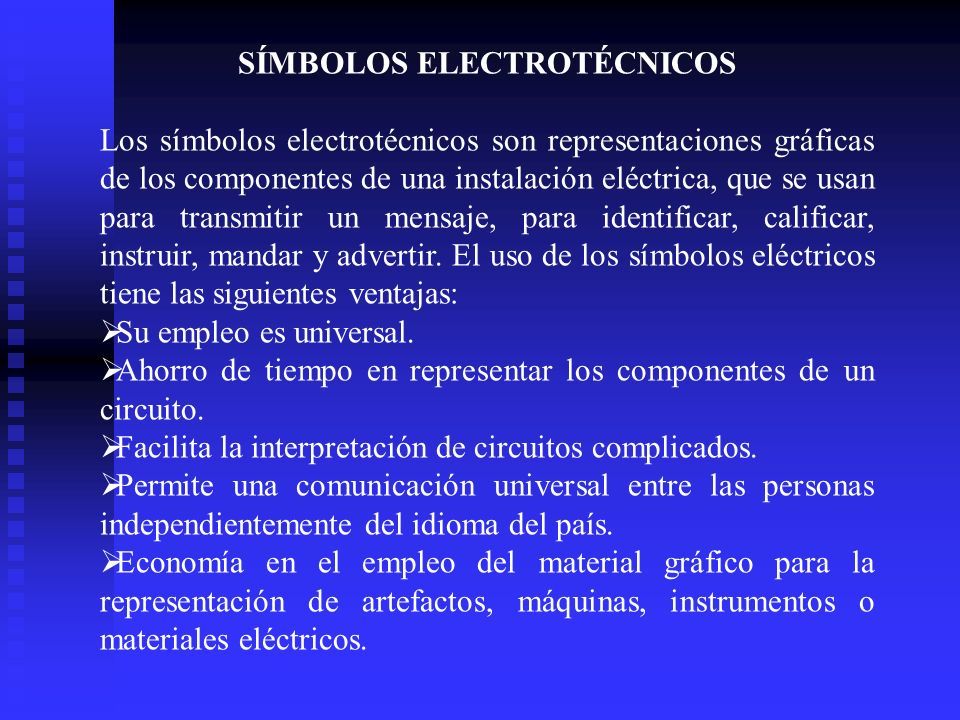

2 SÍMBOLOS ELECTROTÉCNICOS Los símbolos electrotécnicos son representaciones gráficas de los componentes de una instalación eléctrica, que se usan para transmitir un mensaje, para identificar, calificar, instruir, mandar y advertir. El uso de los símbolos eléctricos tiene las siguientes ventajas:  Su empleo es universal.  Ahorro de tiempo en representar los componentes de un circuito.  Facilita la interpretación de circuitos complicados.  Permite una comunicación universal entre las personas independientemente del idioma del país.  Economía en el empleo del material gráfico para la representación de artefactos, máquinas, instrumentos o materiales eléctricos.

3 Los símbolos que se deben utilizar, rigurosamente, deben cumplir siempre recomendaciones de una o varias Normas de representación:  CNE: Código Nacional de Electricidad (Perú).  IEC: Comisión Electrotécnica Internacional.  ANSI: Instituto de Normalización Nacional de USA.  NEMA: Asociación de Fabricantes de Productos Eléctricos de USA.  DIN: Norma Alemana para la Industria.  VDE: Asociación Electrotécnica Alemana.  CEI: Comité electrotécnico Italiano.  UNE: Una Norma Española.  BS: Prescripciones británicas.  SEN: Normas Electrotécnicas Suecas.

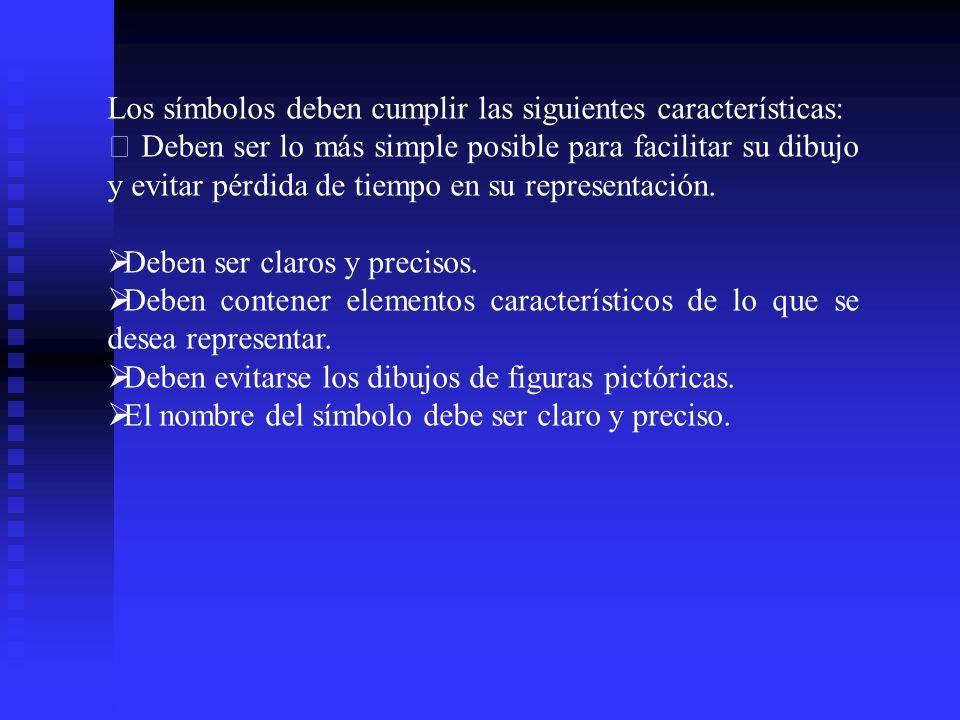

4 Los símbolos deben cumplir las siguientes características:  Deben ser lo más simple posible para facilitar su dibujo y evitar pérdida de tiempo en su representación.  Deben ser claros y precisos.  Deben contener elementos característicos de lo que se desea representar.  Deben evitarse los dibujos de figuras pictóricas.  El nombre del símbolo debe ser claro y preciso.

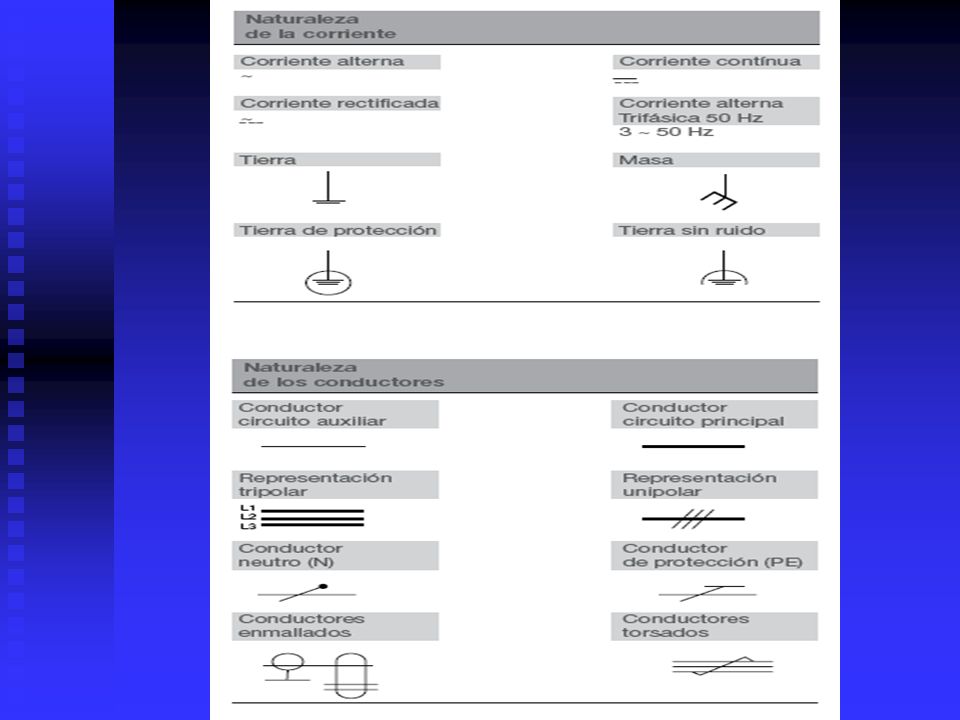

5

6

7

8

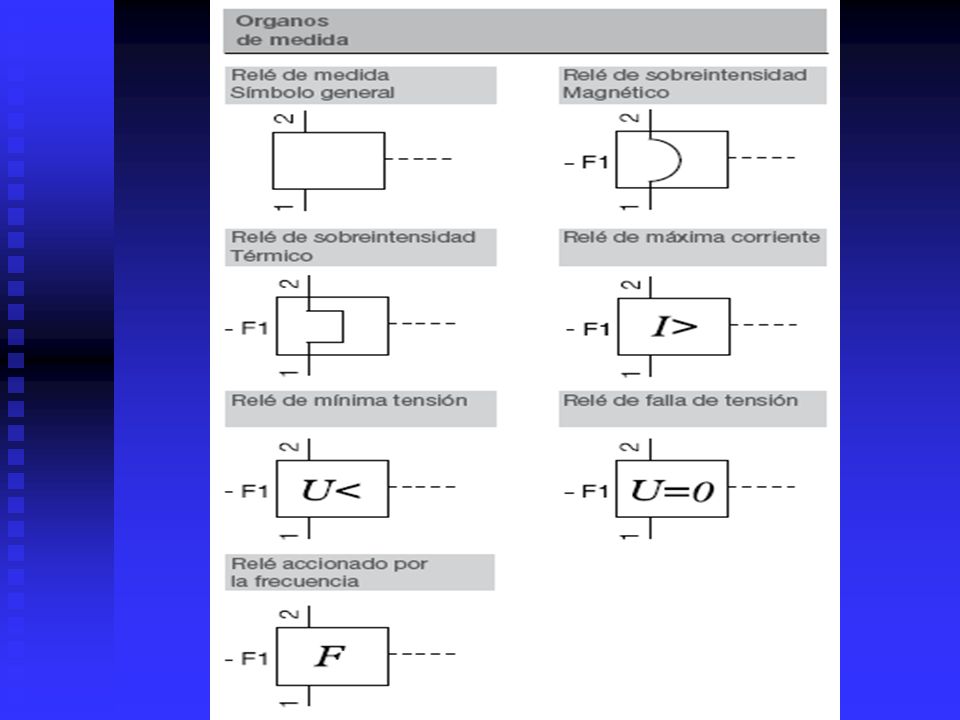

9

10

11

12

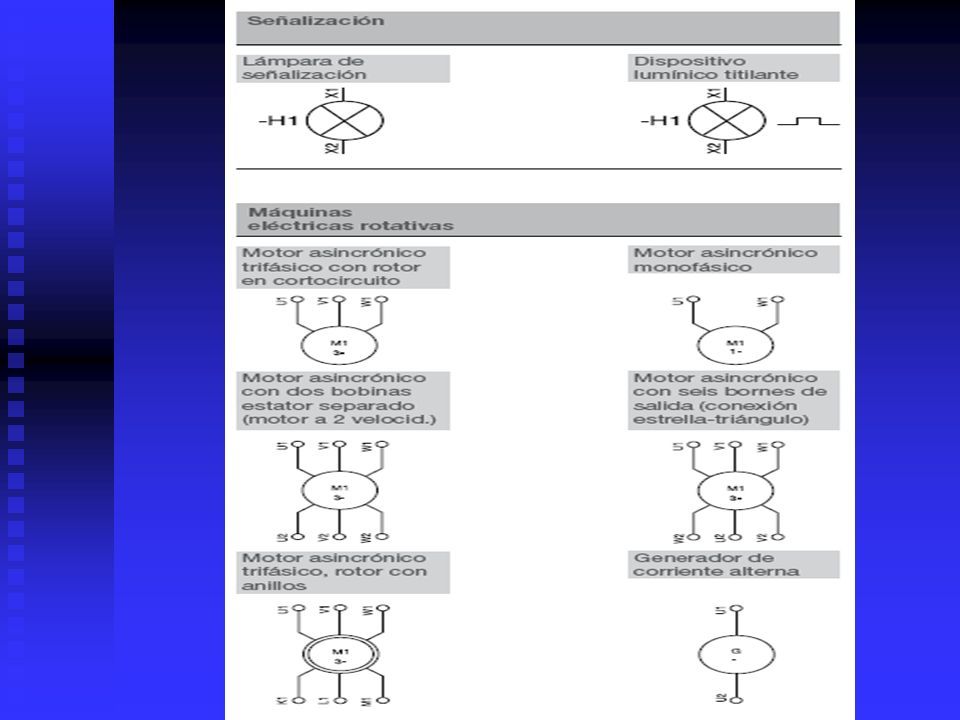

13

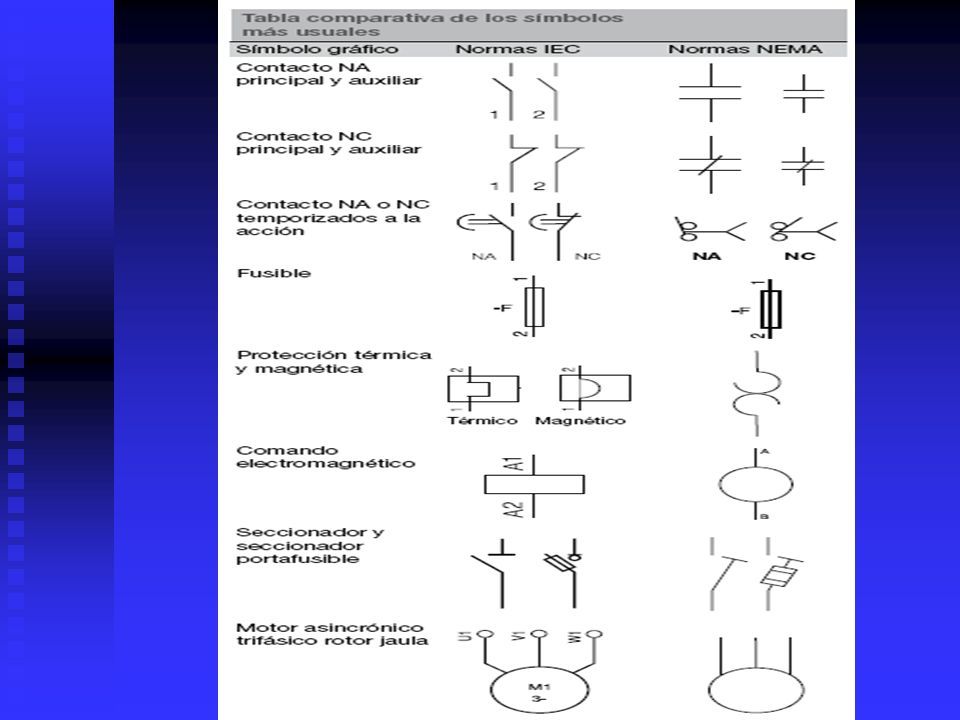

14 ESQUEMAS ELÉCTRICOS: Los esquemas eléctricos son las representaciones gráficas de un circuito o instalación eléctrica, en la que van indicadas las relaciones mutuas que existen entre sus diferentes elementos, así como los sistemas de conexión que los enlazan entre sí.

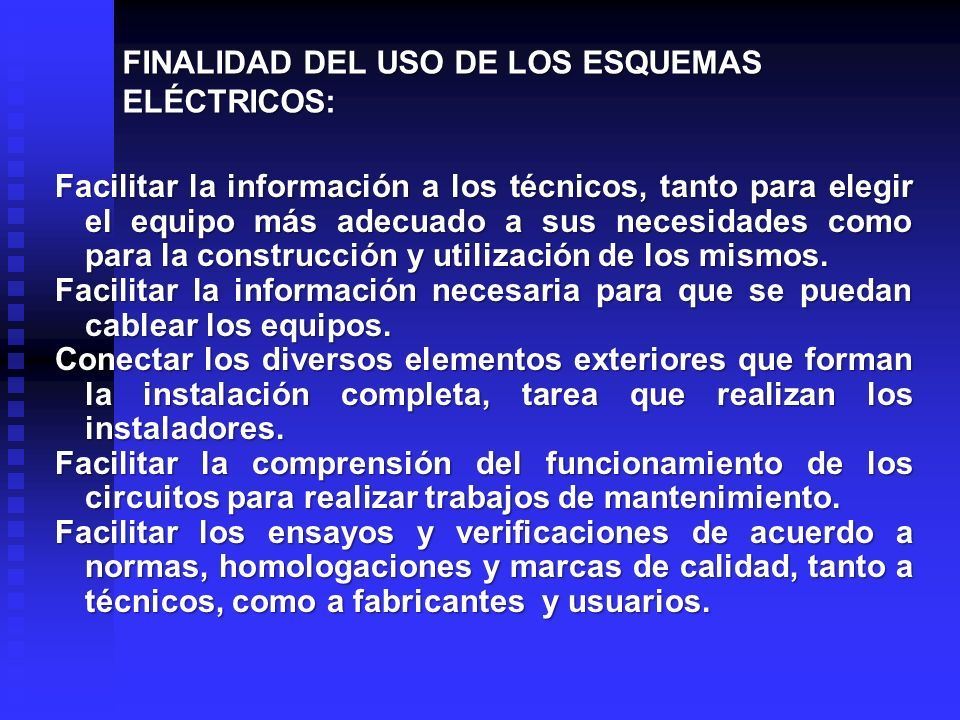

15 FINALIDAD DEL USO DE LOS ESQUEMAS ELÉCTRICOS: Facilitar la información a los técnicos, tanto para elegir el equipo más adecuado a sus necesidades como para la construcción y utilización de los mismos. Facilitar la información necesaria para que se puedan cablear los equipos. Conectar los diversos elementos exteriores que forman la instalación completa, tarea que realizan los instaladores. Facilitar la comprensión del funcionamiento de los circuitos para realizar trabajos de mantenimiento. Facilitar los ensayos y verificaciones de acuerdo a normas, homologaciones y marcas de calidad, tanto a técnicos, como a fabricantes y usuarios.

16 CLASIFICACIÓN DE LOS ESQUEMAS ELÉCTRICOS: Según su objeto asignado. Según el método de representación.

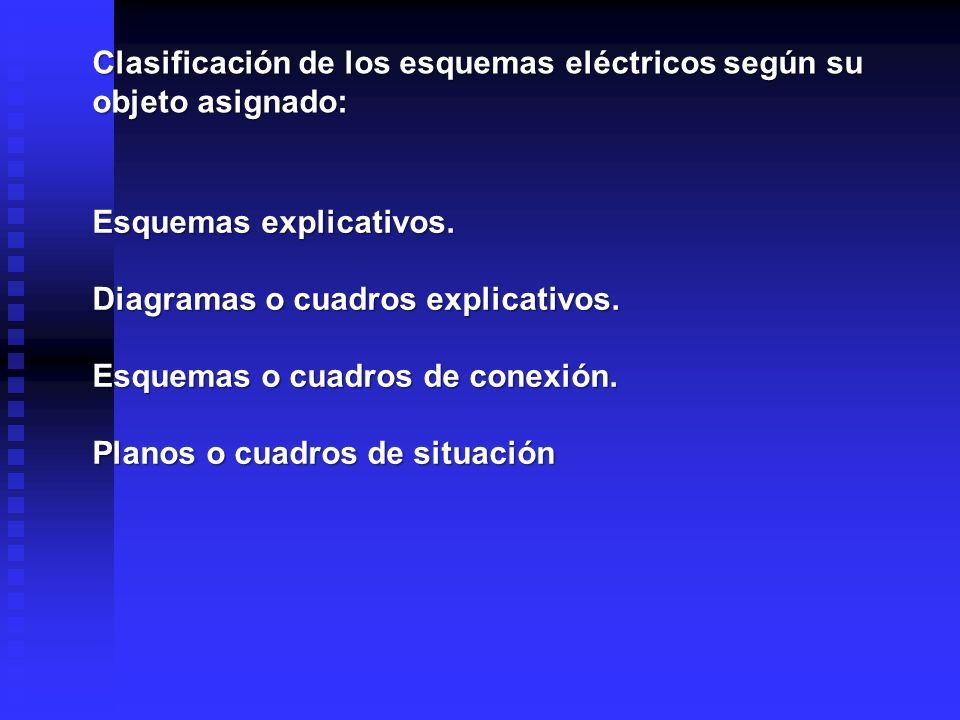

17 Clasificación de los esquemas eléctricos según su objeto asignado: Esquemas explicativos. Diagramas o cuadros explicativos. Esquemas o cuadros de conexión. Planos o cuadros de situación

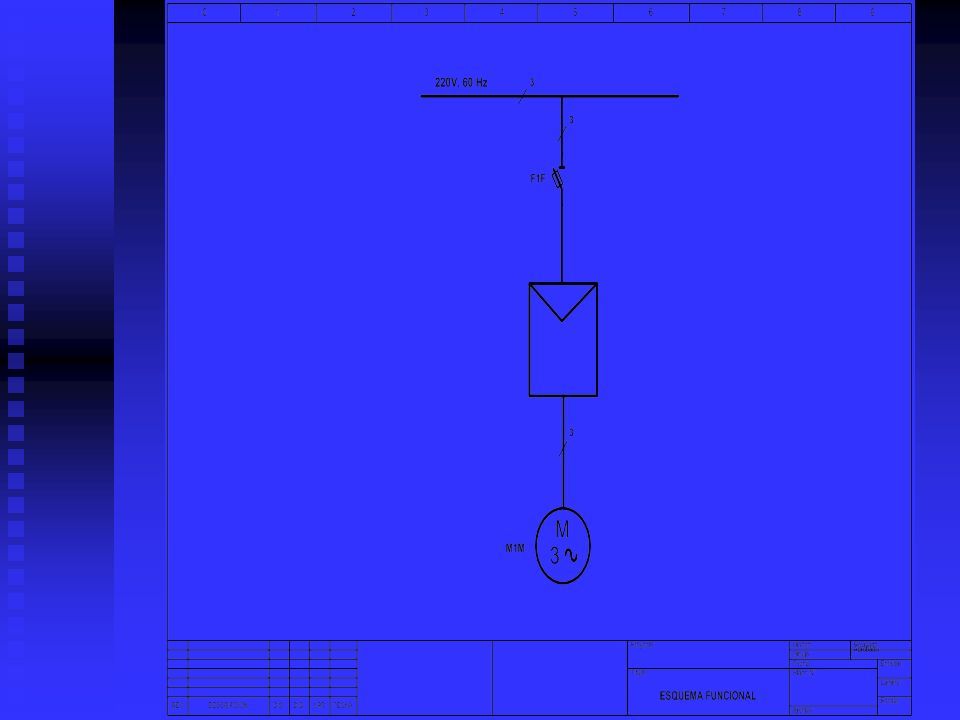

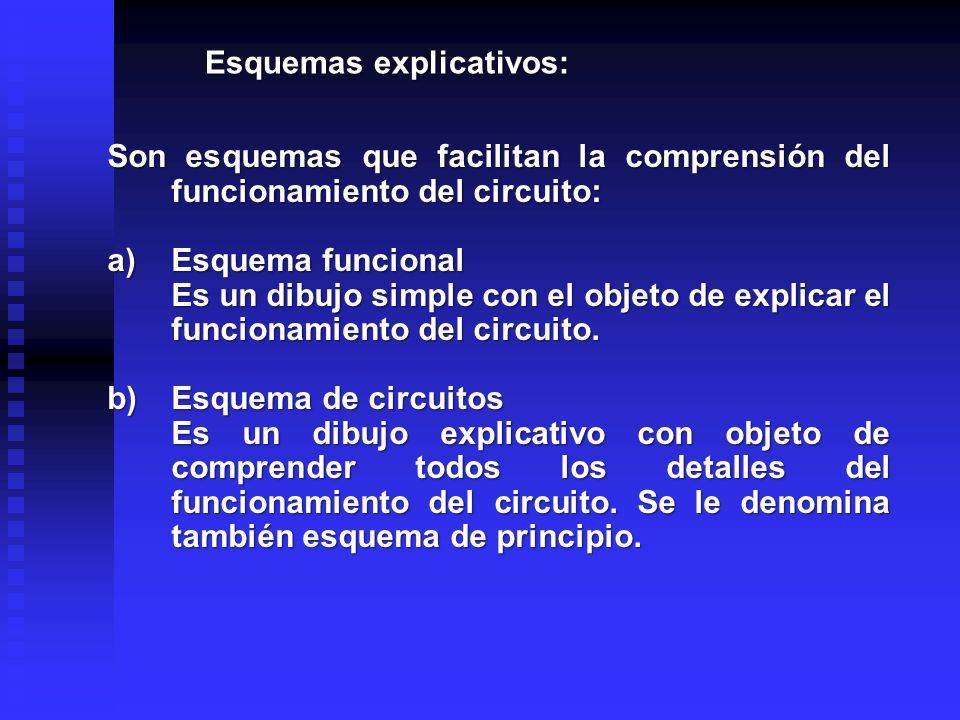

18 Esquemas explicativos: Son esquemas que facilitan la comprensión del funcionamiento del circuito: a)Esquema funcional Es un dibujo simple con el objeto de explicar el funcionamiento del circuito. b) Esquema de circuitos Es un dibujo explicativo con objeto de comprender todos los detalles del funcionamiento del circuito. Se le denomina también esquema de principio.

19

20

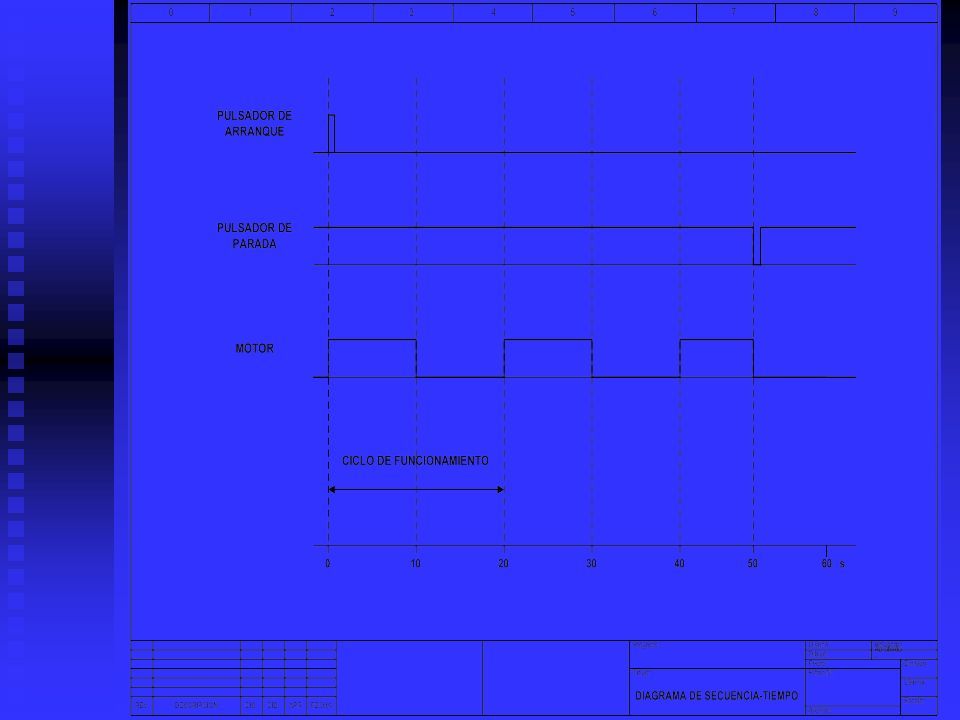

21 Diagramas o cuadros explicativos: Son diagramas que facilitan la comprensión de los esquemas y dan información complementaria: a)Diagrama o cuadro de secuencia: Es un diagrama que facilita el análisis de las operaciones sucesivas en un orden especificado. b) Diagrama o cuadro de secuencia - tiempo: Es un diagrama que además incluye los valores de los intervalos de tiempo entre sucesivas operaciones

22

23

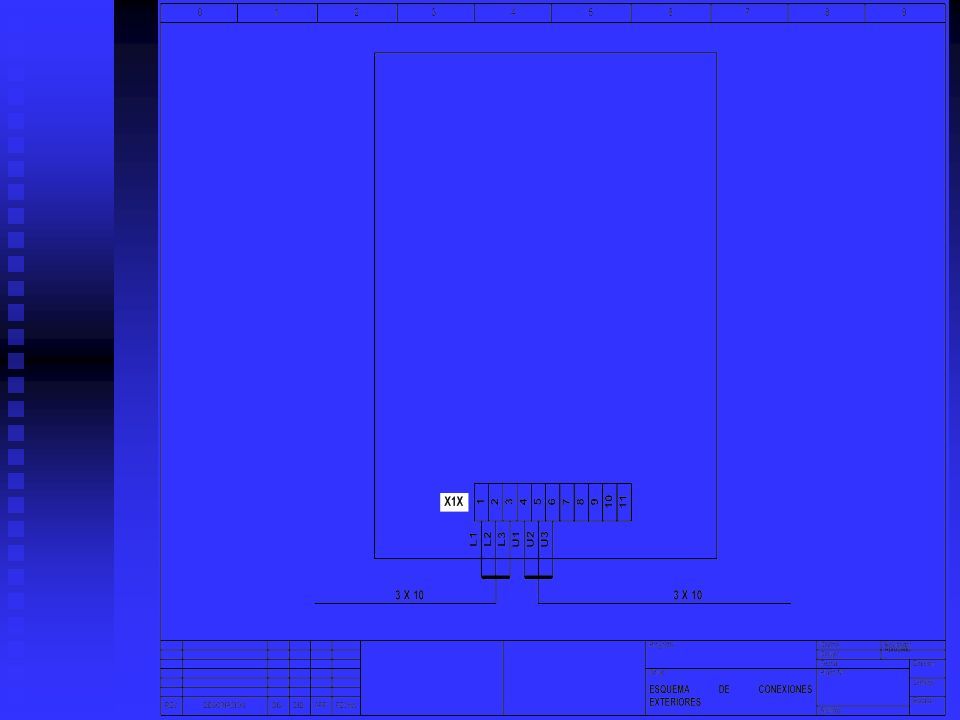

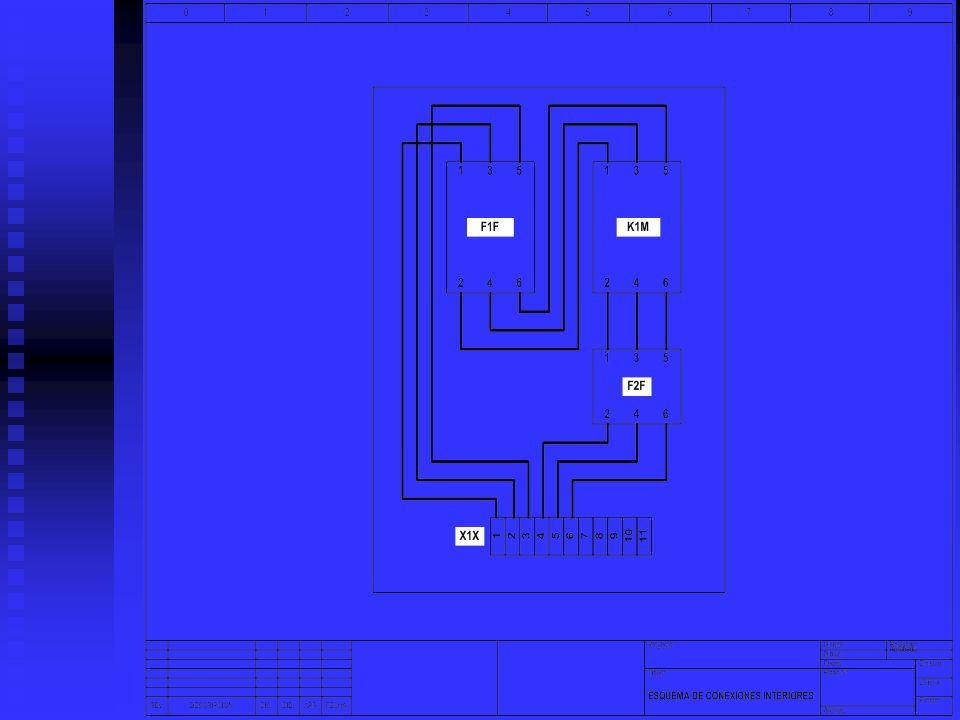

24 Esquemas o cuadros de conexión: Son esquemas destinados a guiar la realización y verificación de las conexiones de una instalación o de un equipo: a)Esquema de conexiones interiores: Es un esquema que guía la realización y verificación de las conexiones interiores de una instalación o equipo. b) Esquema de conexiones exteriores: Es un esquema que guía la realización y verificación de las conexiones exteriores entre las diferentes partes de una instalación. c) Esquema de bornes: Es un esquema que representa los bornes y los conductores interiores y exteriores conectados a ellos

25

26

27

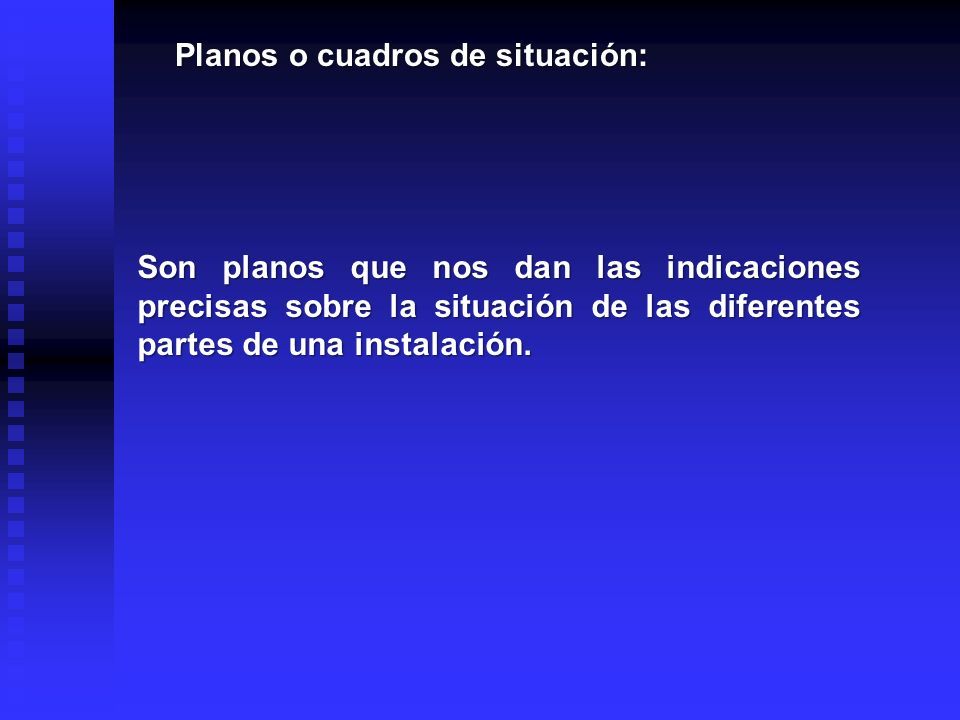

28 Planos o cuadros de situación: Son planos que nos dan las indicaciones precisas sobre la situación de las diferentes partes de una instalación.

29

30 Clasificación de los esquemas eléctricos según el método de representación: Según el número de conductores, aparatos o elementos. Según el emplazamiento. Posición topográfica.

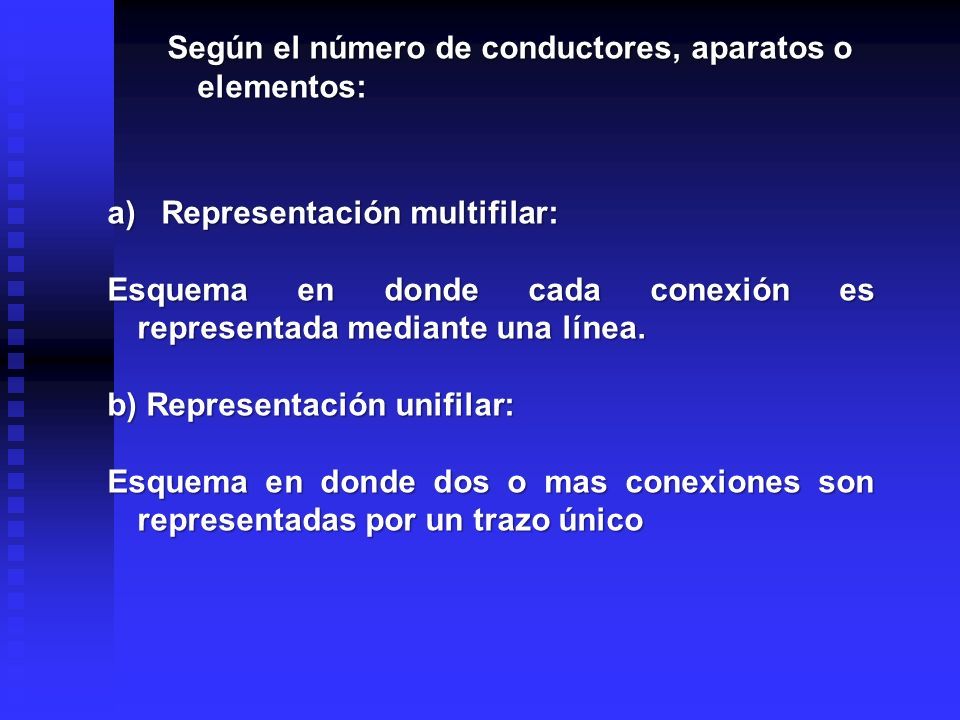

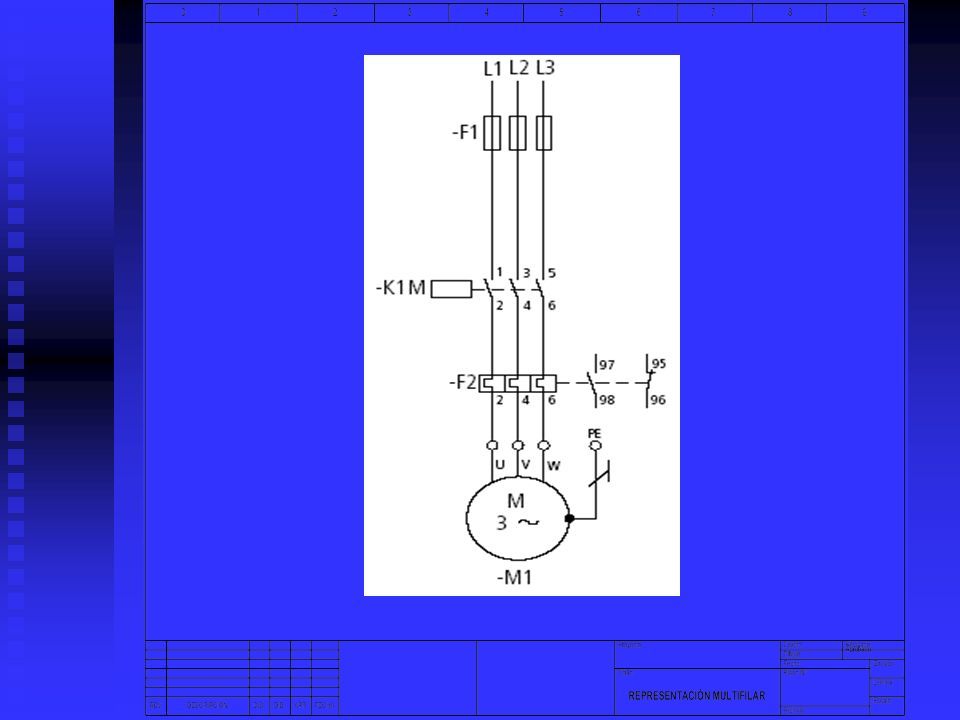

31 Según el número de conductores, aparatos o elementos: a)Representación multifilar: Esquema en donde cada conexión es representada mediante una línea. b) Representación unifilar: Esquema en donde dos o mas conexiones son representadas por un trazo único

32

33

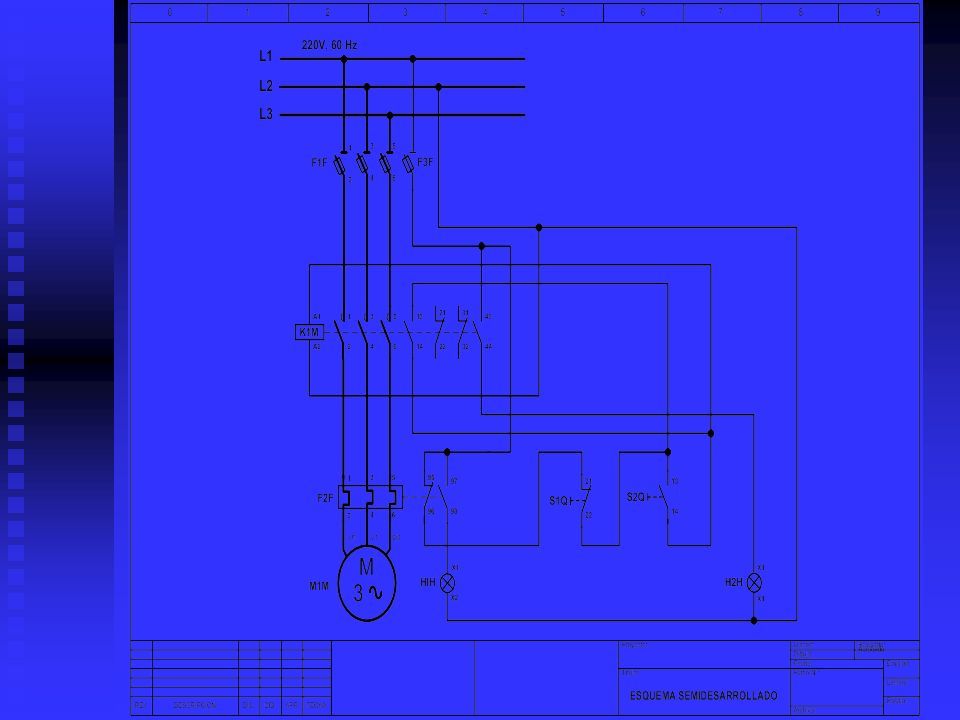

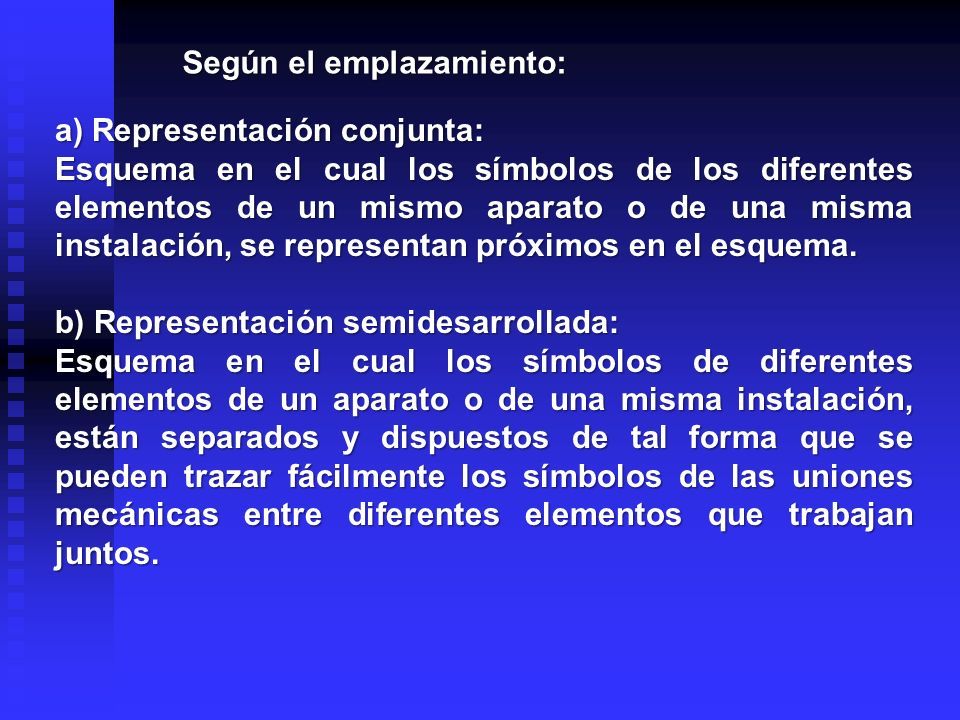

34 Según el emplazamiento: a) Representación conjunta: Esquema en el cual los símbolos de los diferentes elementos de un mismo aparato o de una misma instalación, se representan próximos en el esquema. b) Representación semidesarrollada: Esquema en el cual los símbolos de diferentes elementos de un aparato o de una misma instalación, están separados y dispuestos de tal forma que se pueden trazar fácilmente los símbolos de las uniones mecánicas entre diferentes elementos que trabajan juntos.

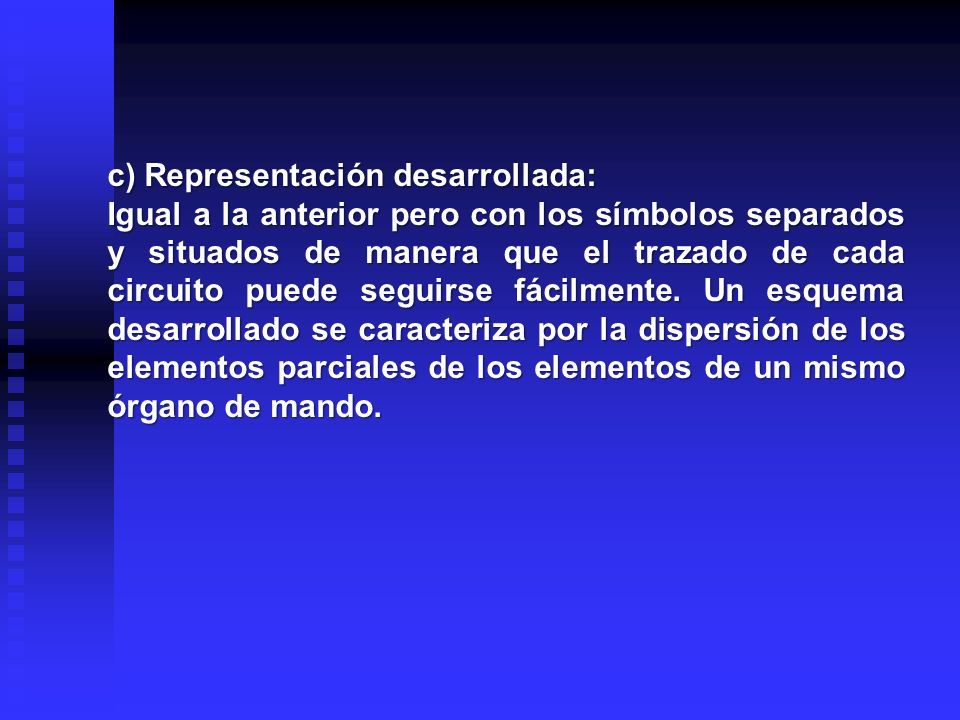

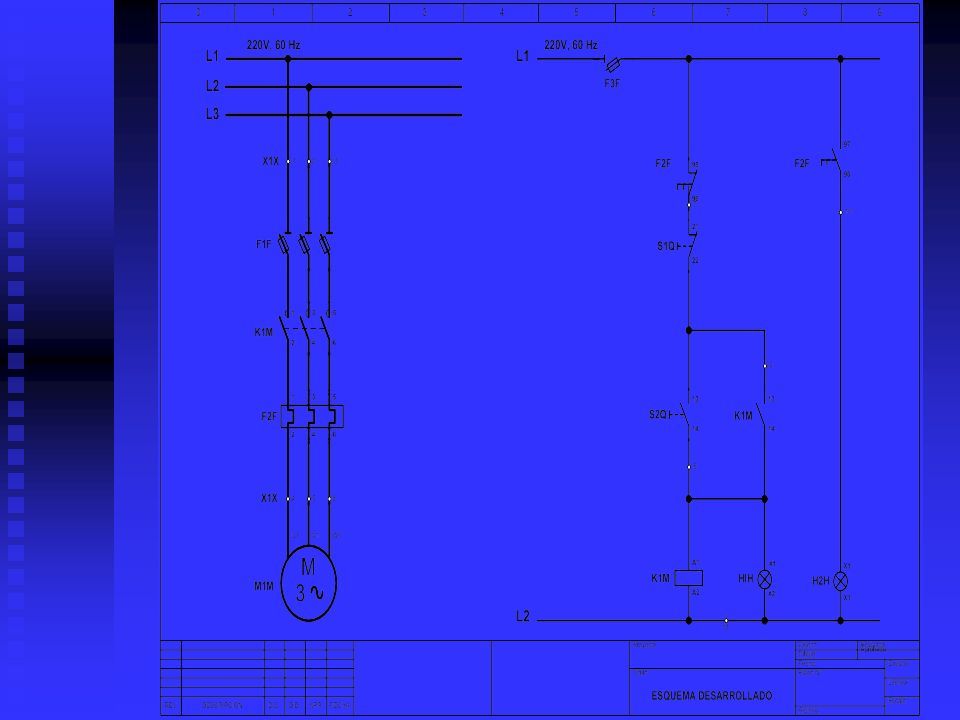

35 c) Representación desarrollada: Igual a la anterior pero con los símbolos separados y situados de manera que el trazado de cada circuito puede seguirse fácilmente. Un esquema desarrollado se caracteriza por la dispersión de los elementos parciales de los elementos de un mismo órgano de mando.

36

37

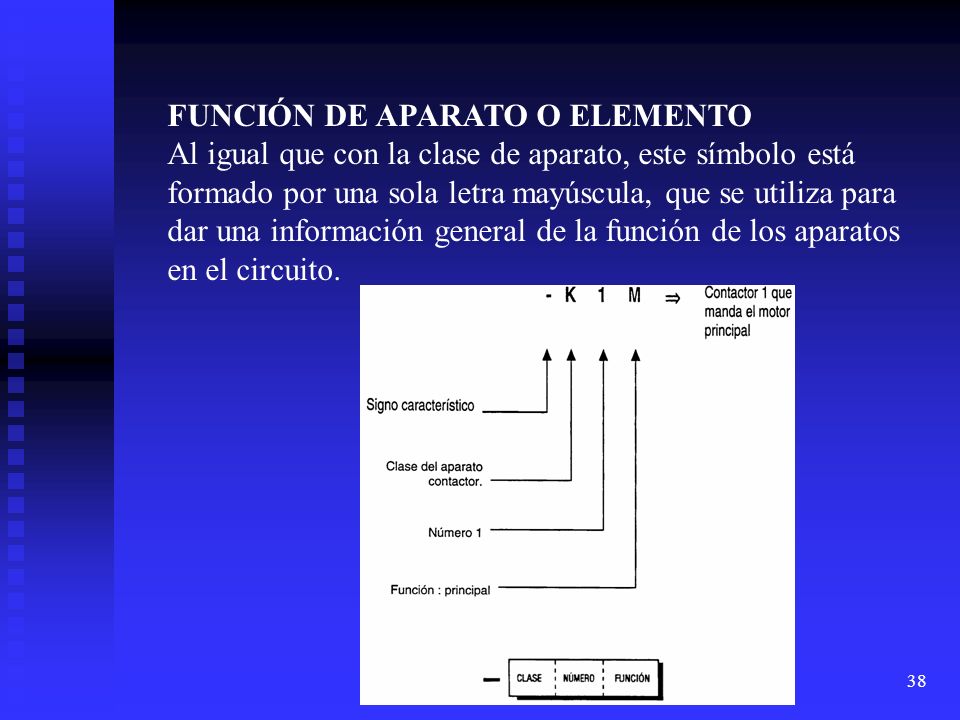

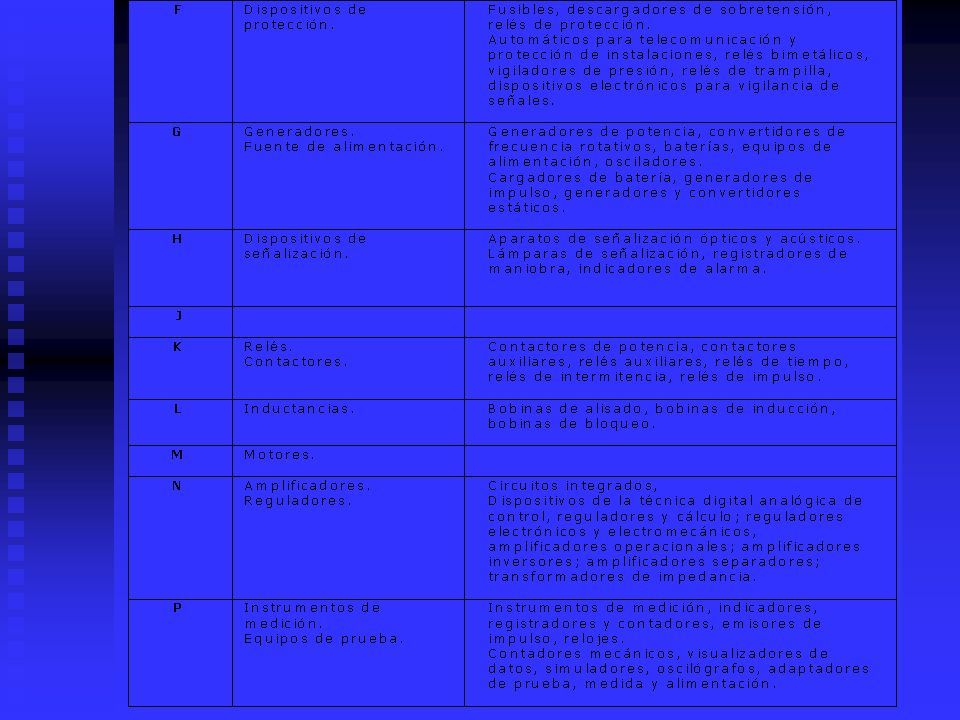

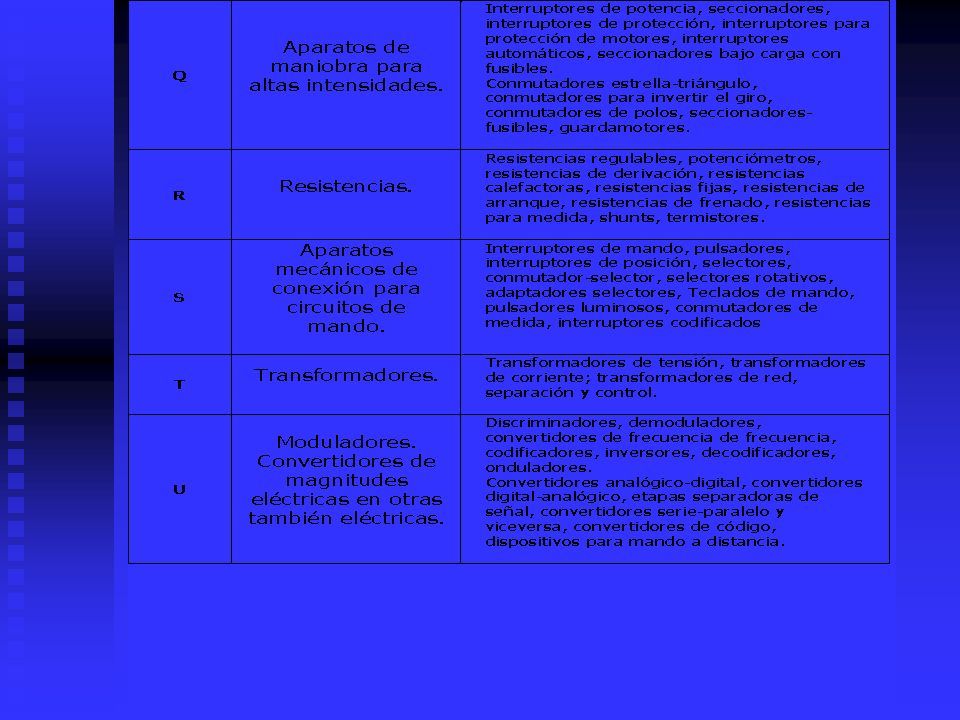

38 38 FUNCIÓN DE APARATO O ELEMENTO Al igual que con la clase de aparato, este símbolo está formado por una sola letra mayúscula, que se utiliza para dar una información general de la función de los aparatos en el circuito.

39

40

41

42

43

44
