CALPORT 300 Patrón de referencia trifásico portátil

Presentación del tema: "CALPORT 300 Patrón de referencia trifásico portátil"— Transcripción de la presentación:

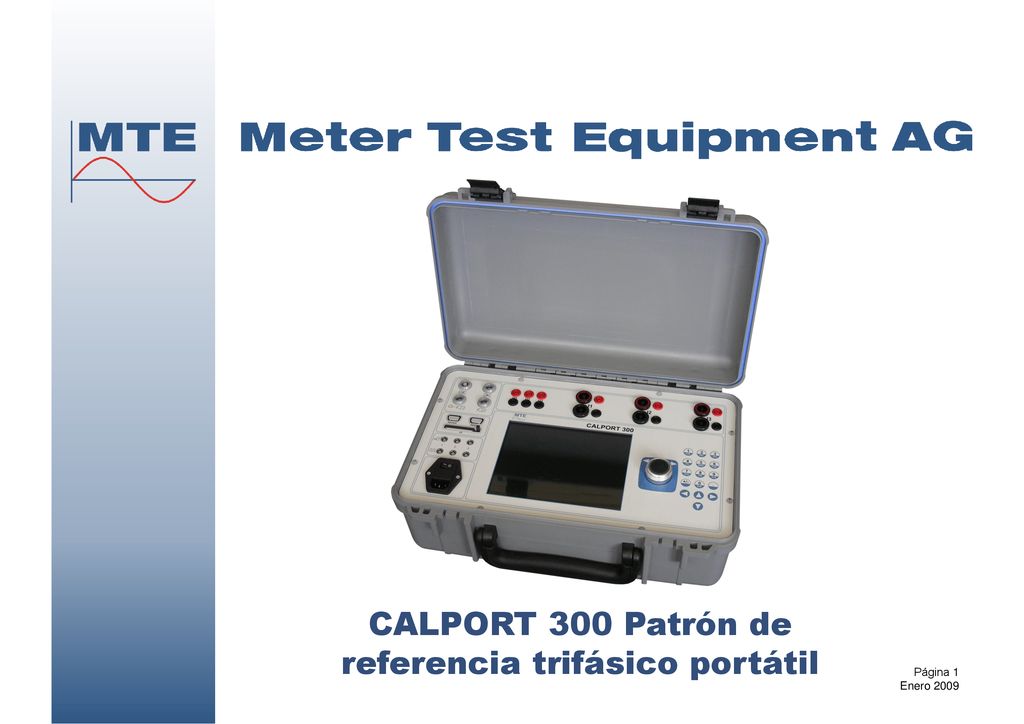

1 CALPORT 300 Patrón de referencia trifásico portátil

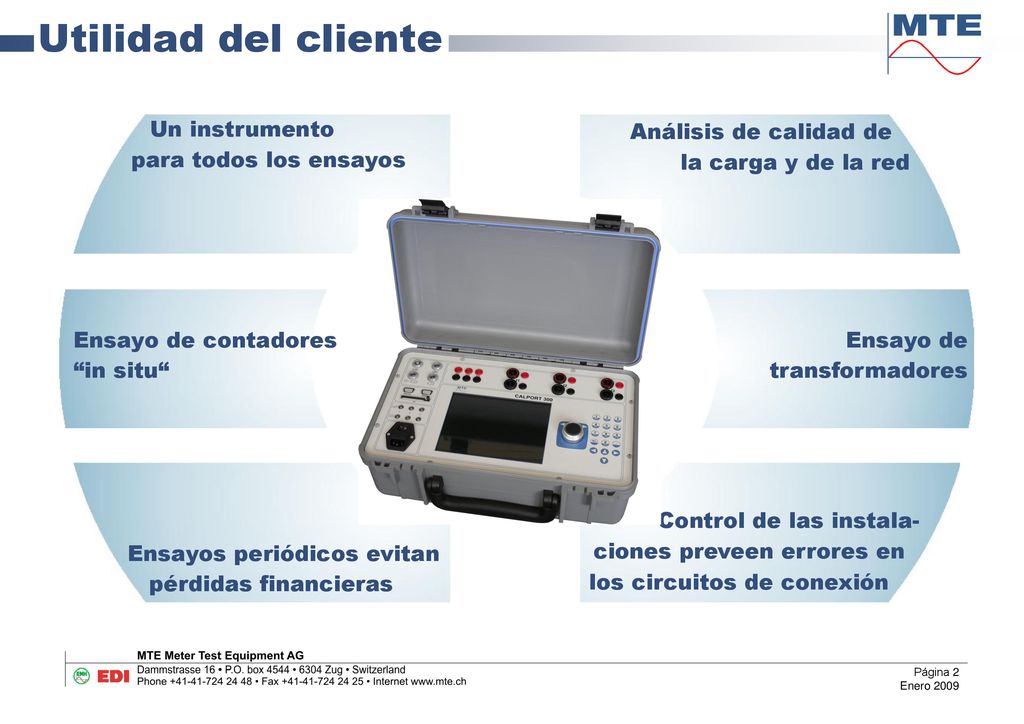

2 Utilidad del cliente Un instrumento Análisis de calidad de
para todos los ensayos la carga y de la red Ensayo de contadores Ensayo de “in situ“ transformadores Control de las instala- Ensayos periódicos evitan ciones preveen errores en pérdidas financieras los circuitos de conexión

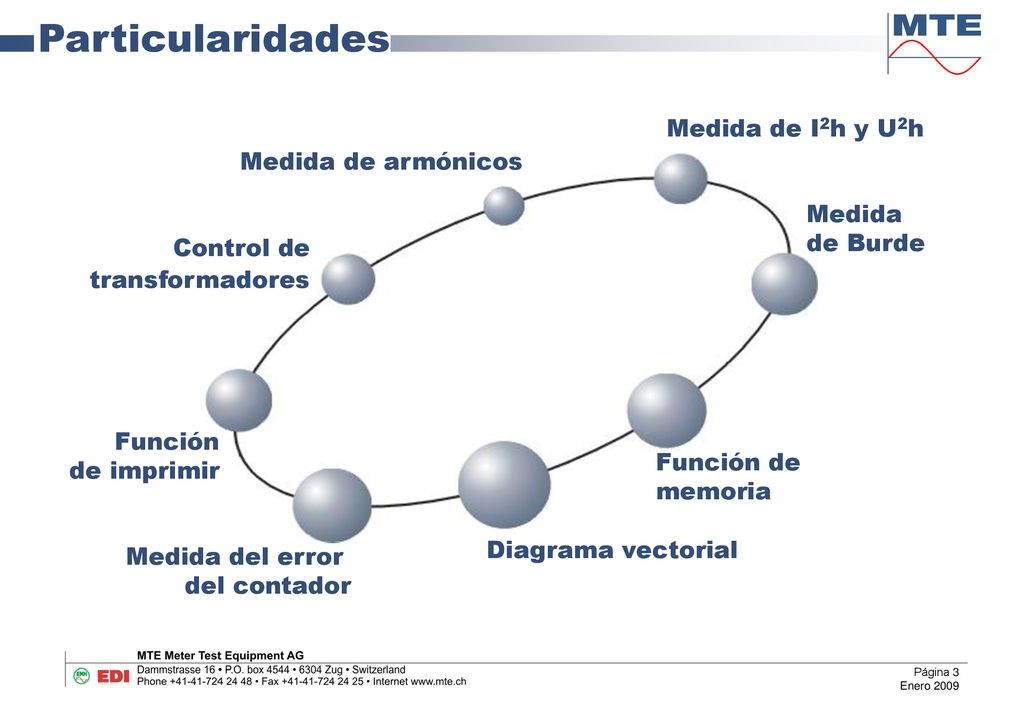

3 Particularidades Medida de I2h y U2h Medida de armónicos Medida
de Burde Control de transformadores Función de imprimir Función de memoria Diagrama vectorial Medida del error del contador

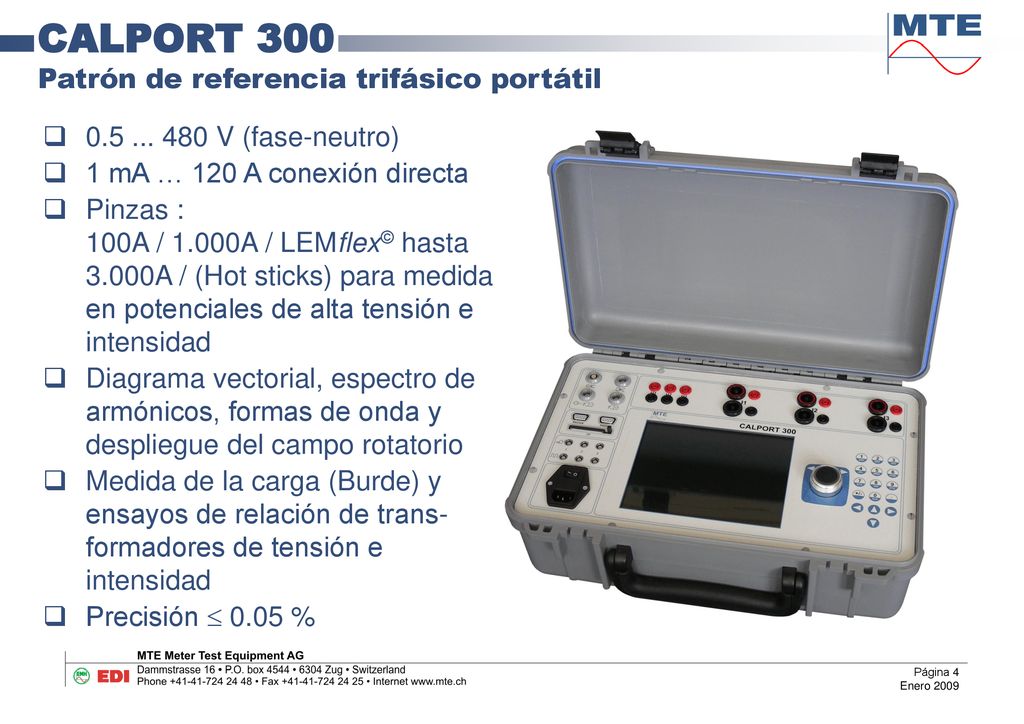

4 CALPORT 300 Patrón de referencia trifásico portátil
V (fase-neutro) 1 mA … 120 A conexión directa Pinzas : 100A / 1.000A / LEMflex© hasta 3.000A / (Hot sticks) para medida en potenciales de alta tensión e intensidad Diagrama vectorial, espectro de armónicos, formas de onda y despliegue del campo rotatorio Medida de la carga (Burde) y ensayos de relación de trans-formadores de tensión e intensidad Precisión  0.05 %

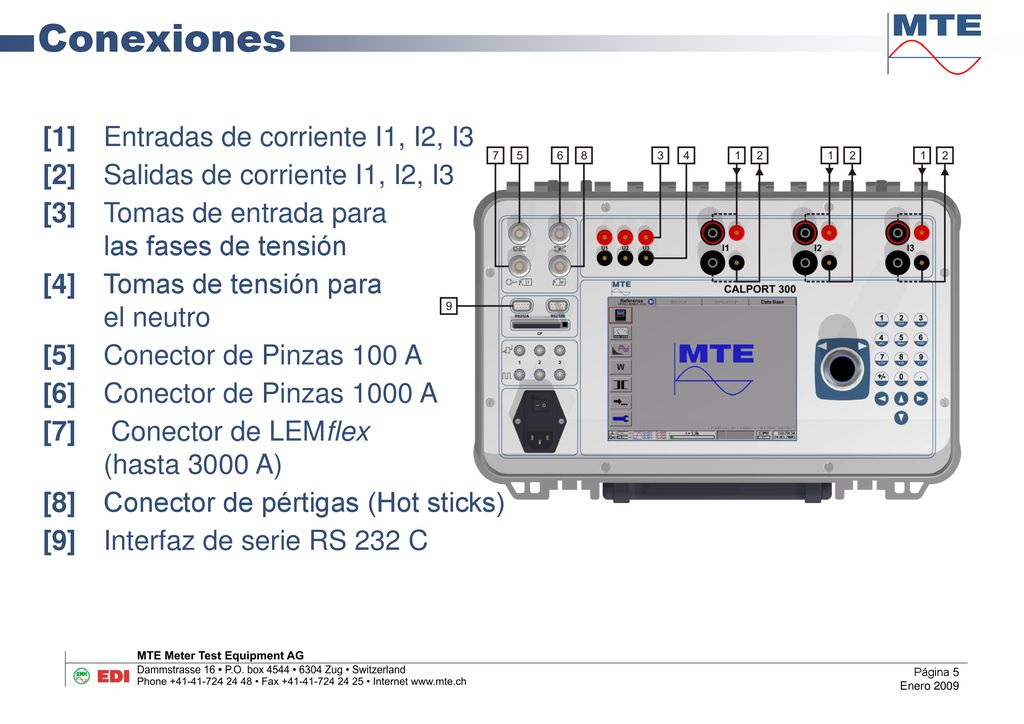

5 Conexiones [1] Entradas de corriente I1, I2, I3
[2] Salidas de corriente I1, I2, I3 [3] Tomas de entrada para las fases de tensión [4] Tomas de tensión para el neutro [5] Conector de Pinzas 100 A [6] Conector de Pinzas 1000 A [7] Conector de LEMflex (hasta 3000 A) [8] Conector de pértigas (Hot sticks) [9] Interfaz de serie RS 232 C

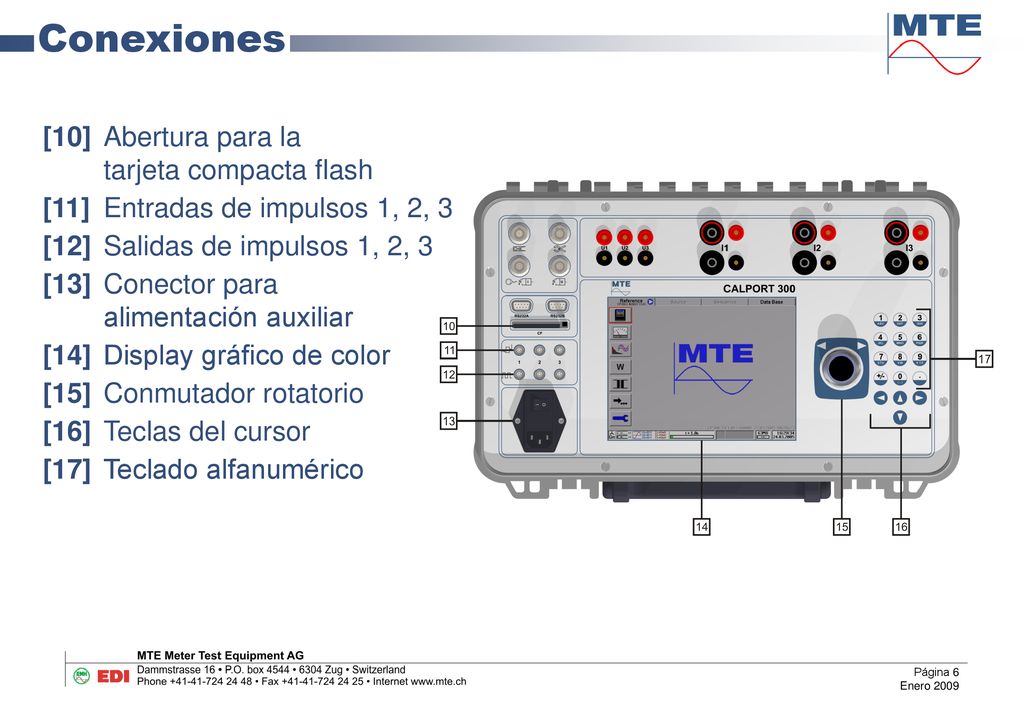

6 Conexiones [10] Abertura para la tarjeta compacta flash
[11] Entradas de impulsos 1, 2, 3 [12] Salidas de impulsos 1, 2, 3 [13] Conector para alimentación auxiliar [14] Display gráfico de color [15] Conmutador rotatorio [16] Teclas del cursor [17] Teclado alfanumérico

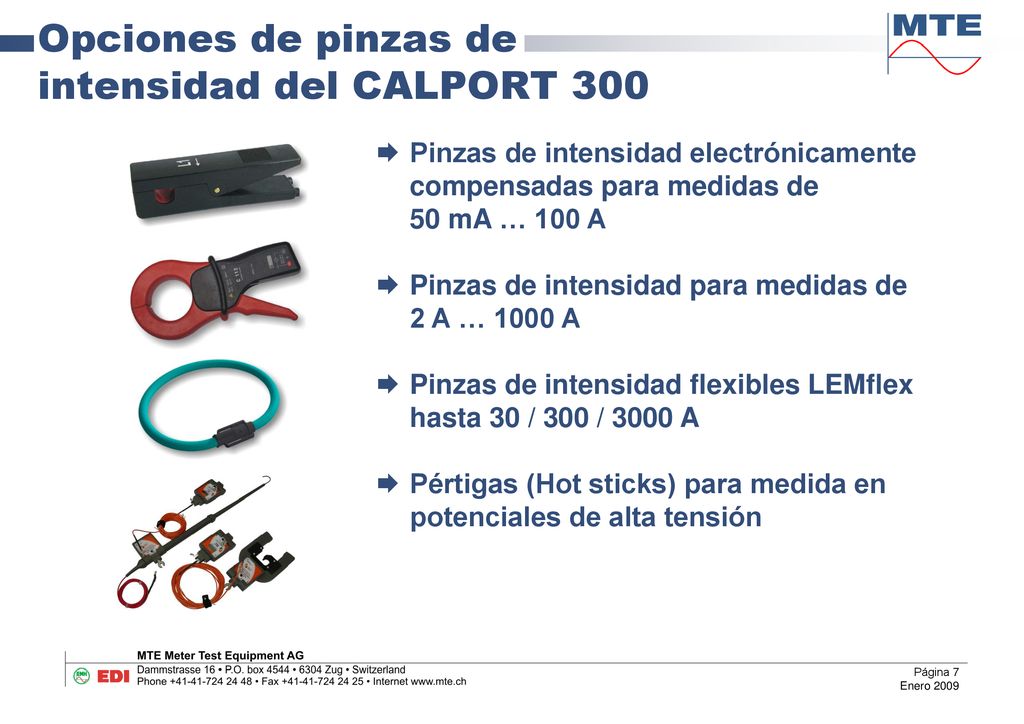

7 Opciones de pinzas de intensidad del CALPORT 300
Pinzas de intensidad electrónicamente compensadas para medidas de 50 mA … 100 A Pinzas de intensidad para medidas de 2 A … 1000 A Pinzas de intensidad flexibles LEMflex hasta 30 / 300 / 3000 A Pértigas (Hot sticks) para medida en potenciales de alta tensión

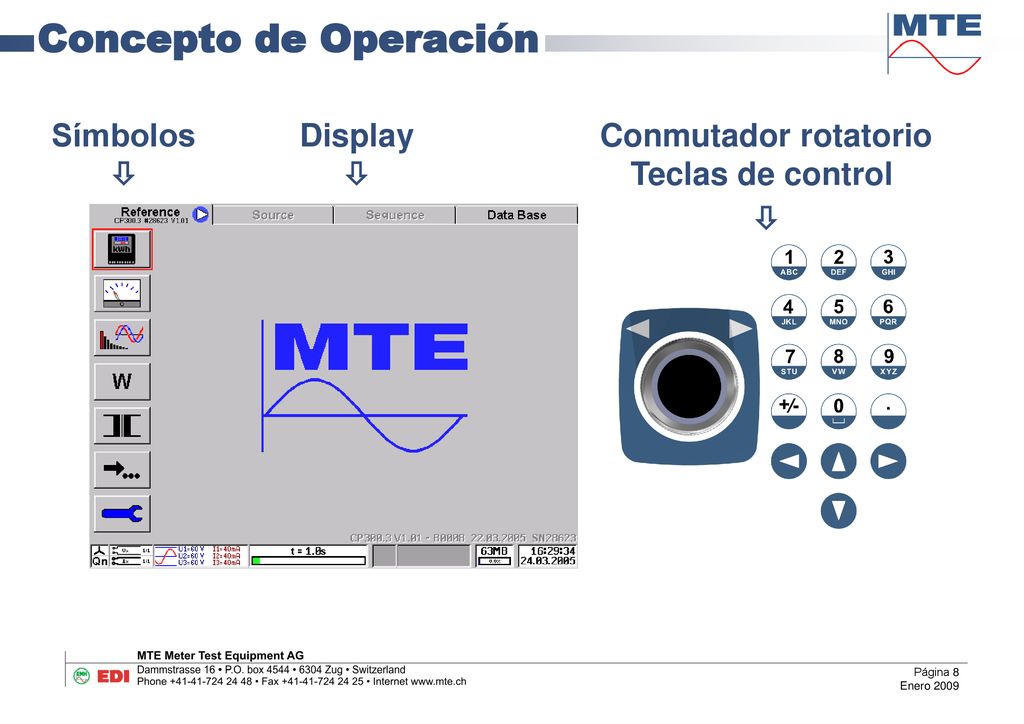

8 Concepto de Operación Símbolos Display Conmutador rotatorio   Teclas de control 

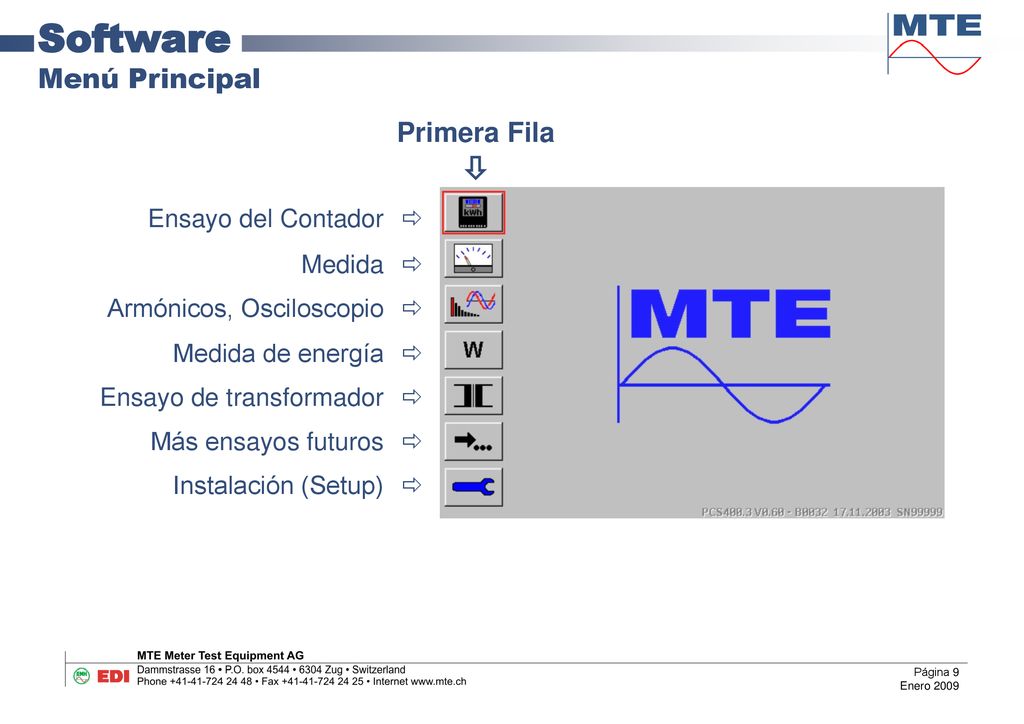

9 Software Menú Principal Primera Fila  Ensayo del Contador  Medida 
Armónicos, Osciloscopio  Medida de energía  Ensayo de transformador  Más ensayos futuros  Instalación (Setup) 

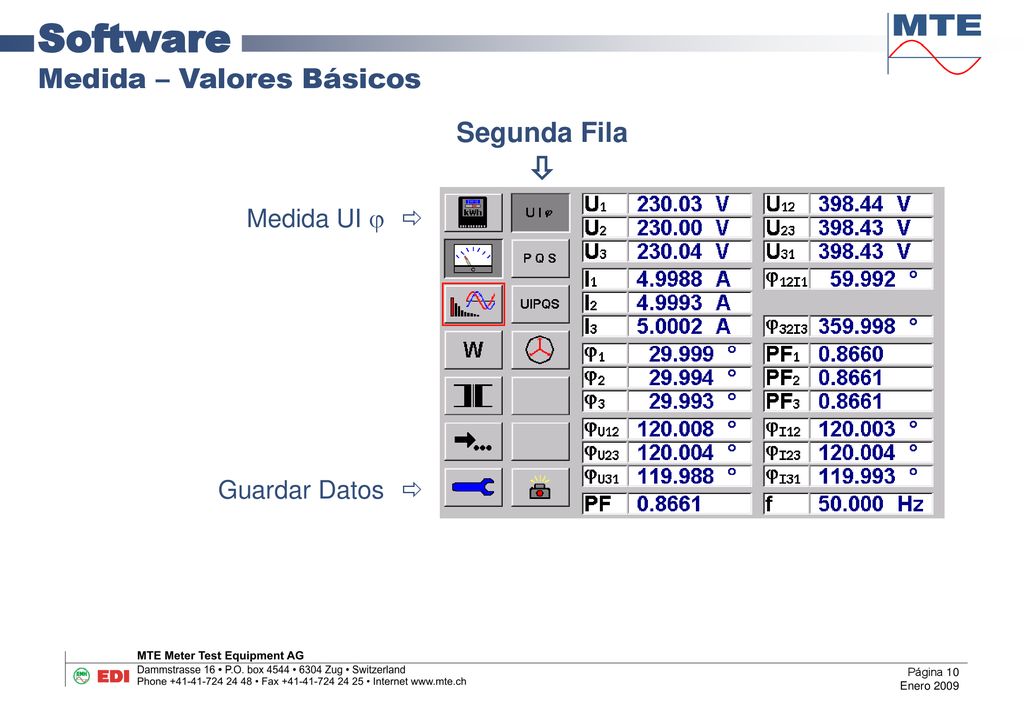

10 Software Medida – Valores Básicos Segunda Fila  Medida UI  
Guardar Datos 

11 Software Medida – Valores Básicos Segunda Fila  Medida PQS 
Guardar Datos 

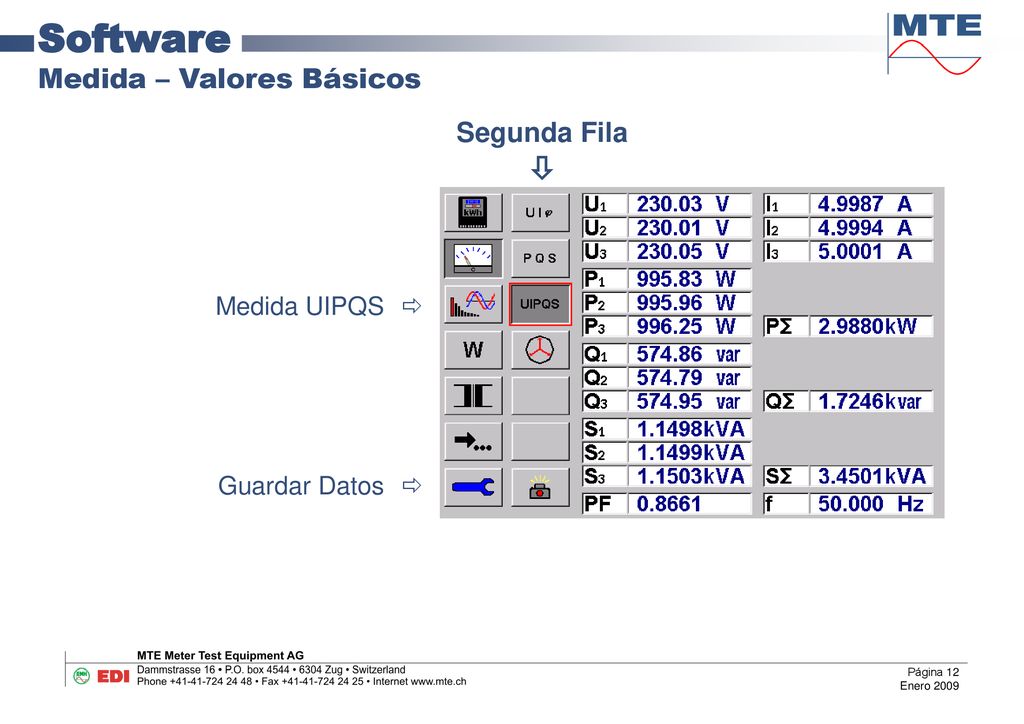

12 Software Medida – Valores Básicos Segunda Fila  Medida UIPQS 
Guardar Datos 

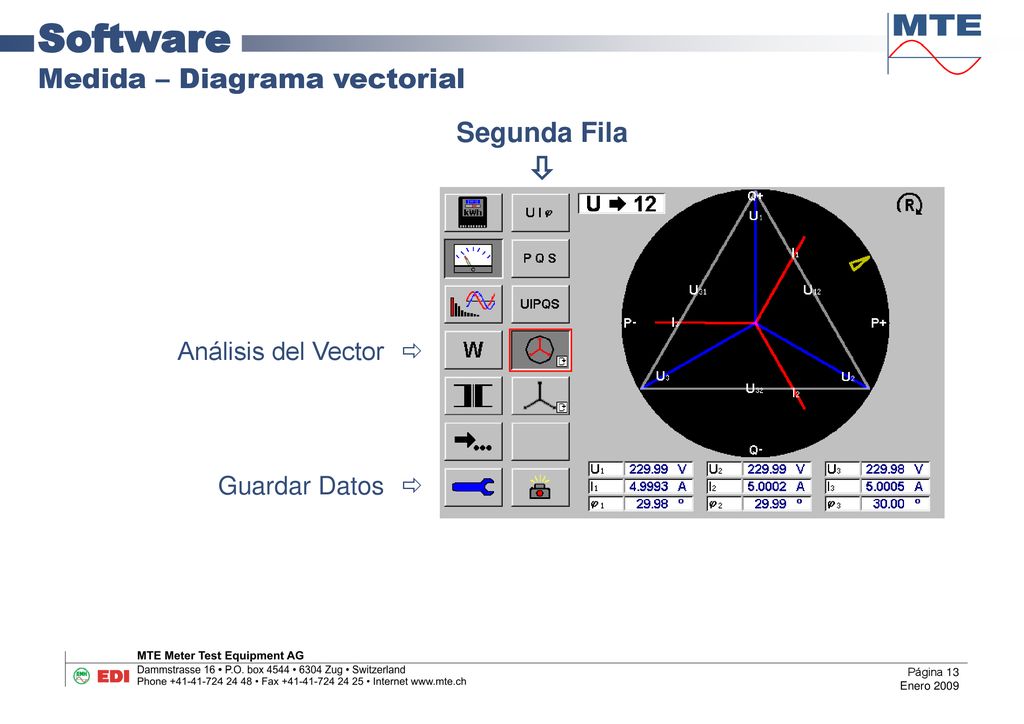

13 Software Medida – Diagrama vectorial Segunda Fila 
Análisis del Vector  Guardar Datos 

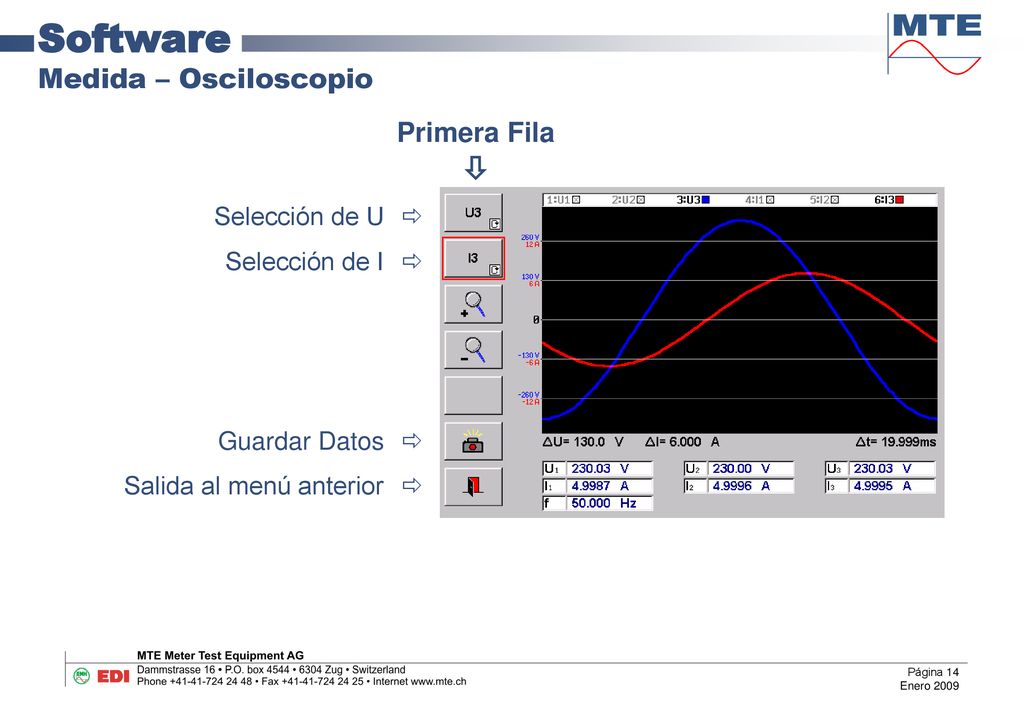

14 Software Medida – Osciloscopio Primera Fila  Selección de U 
Selección de I  Guardar Datos  Salida al menú anterior 

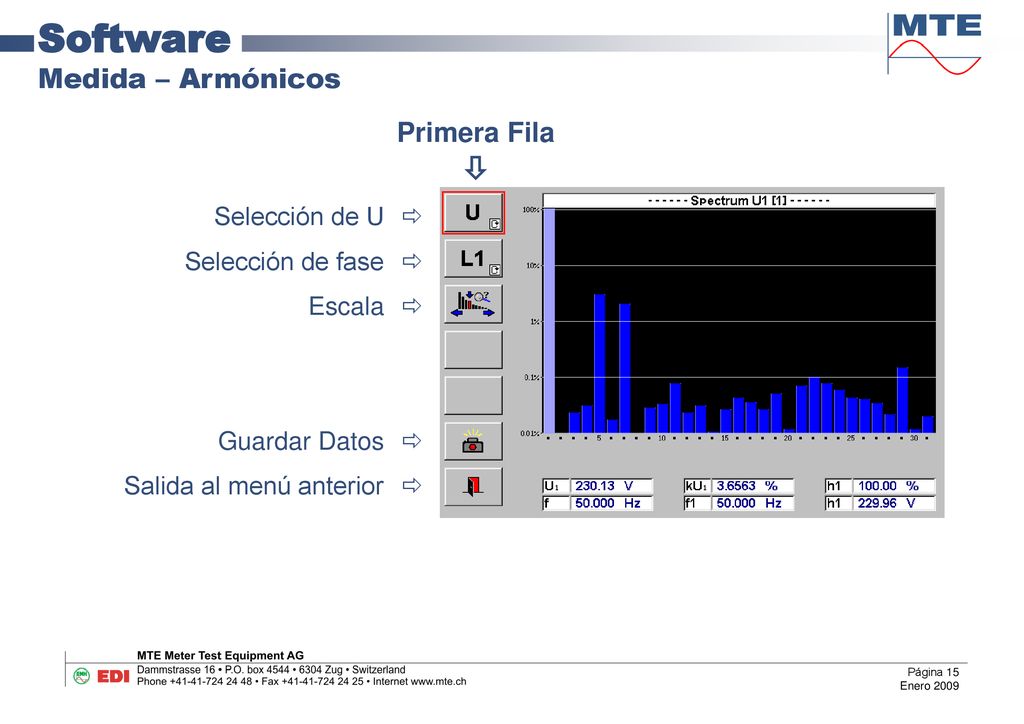

15 Software Medida – Armónicos Primera Fila  Selección de U 
Selección de fase  Escala  Guardar Datos  Salida al menú anterior 

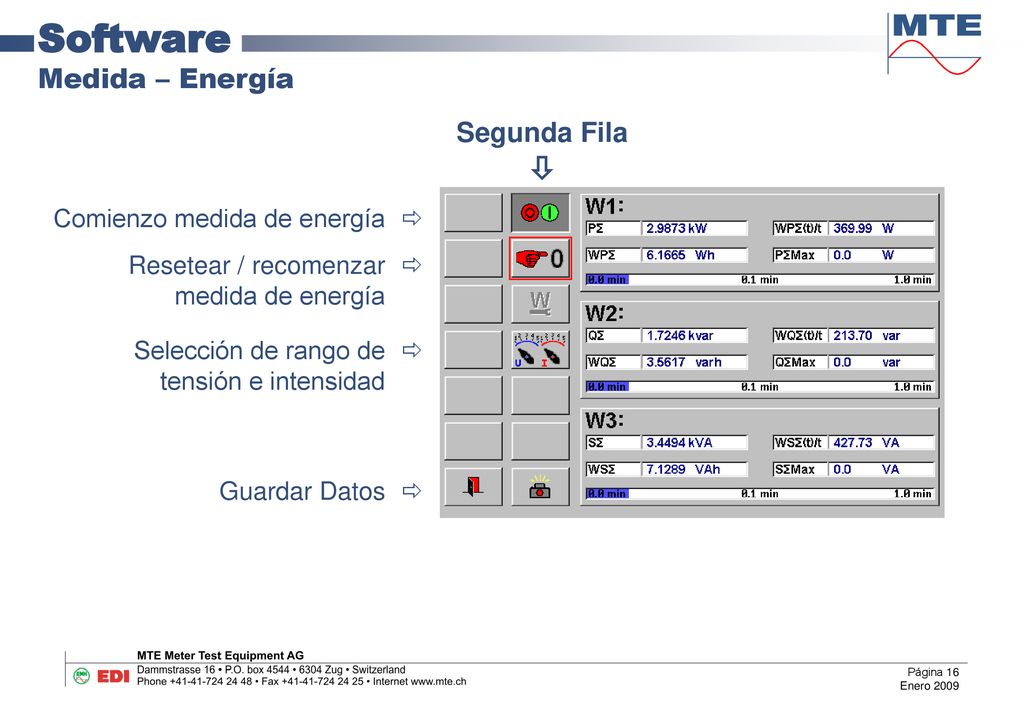

16 Software Medida – Energía Segunda Fila  Comienzo medida de energía 
Resetear / recomenzar  medida de energía Selección de rango de  tensión e intensidad Guardar Datos 

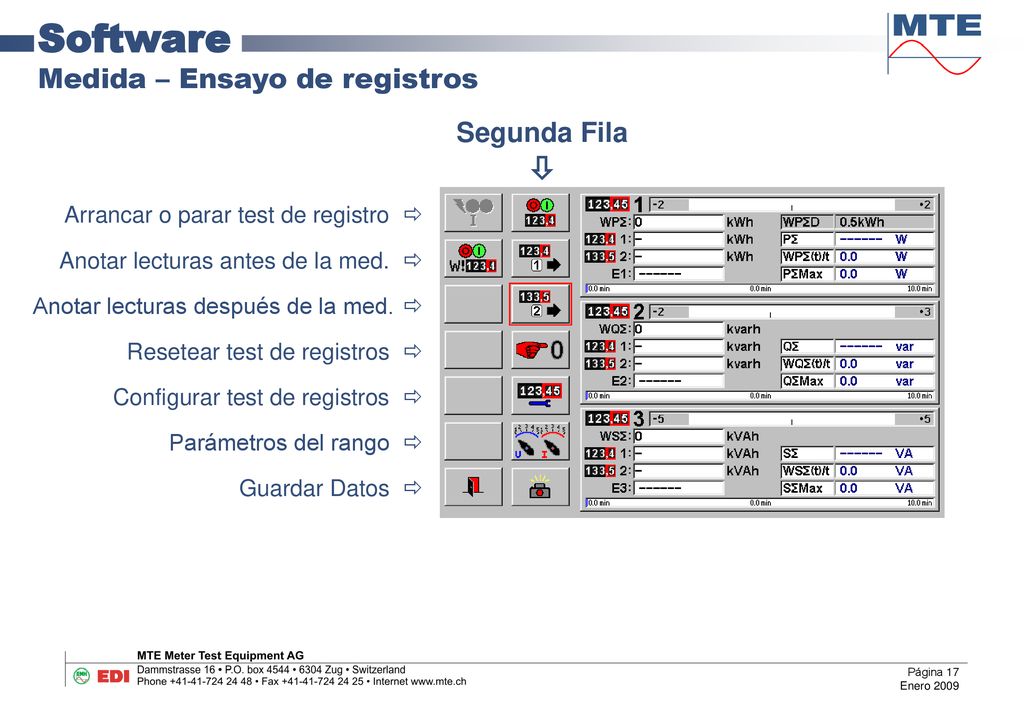

17 Software Medida – Ensayo de registros Segunda Fila 
Arrancar o parar test de registro  Anotar lecturas antes de la med.  Anotar lecturas después de la med.  Resetear test de registros  Configurar test de registros  Parámetros del rango  Guardar Datos 

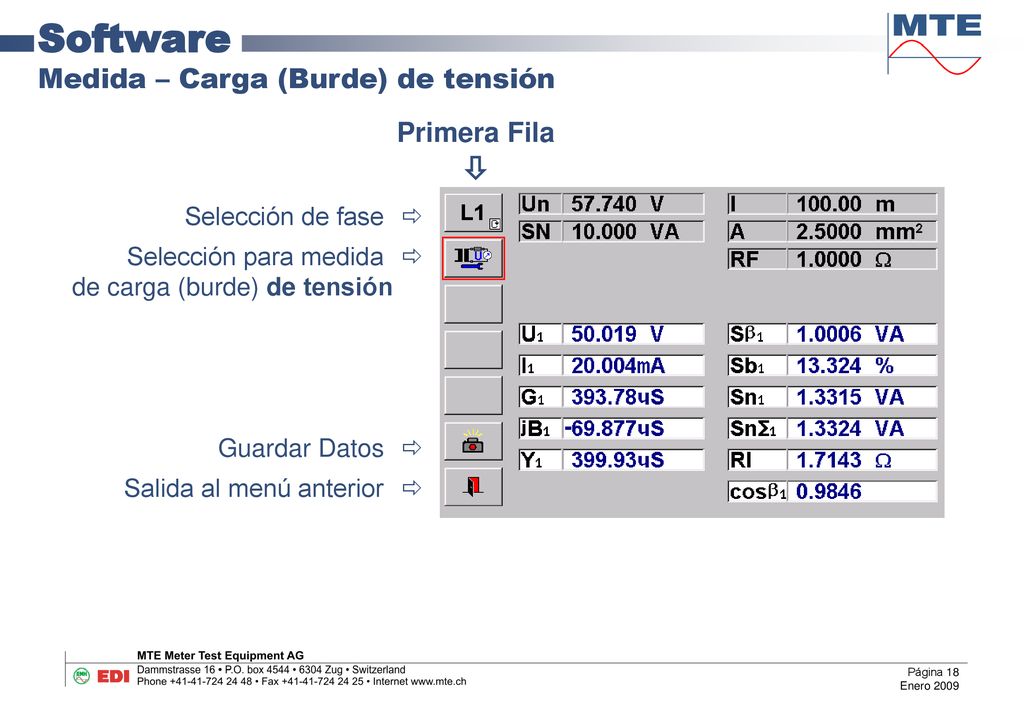

18 Software Medida – Carga (Burde) de tensión Primera Fila 
Selección de fase  Selección para medida  de carga (burde) de tensión Guardar Datos  Salida al menú anterior 

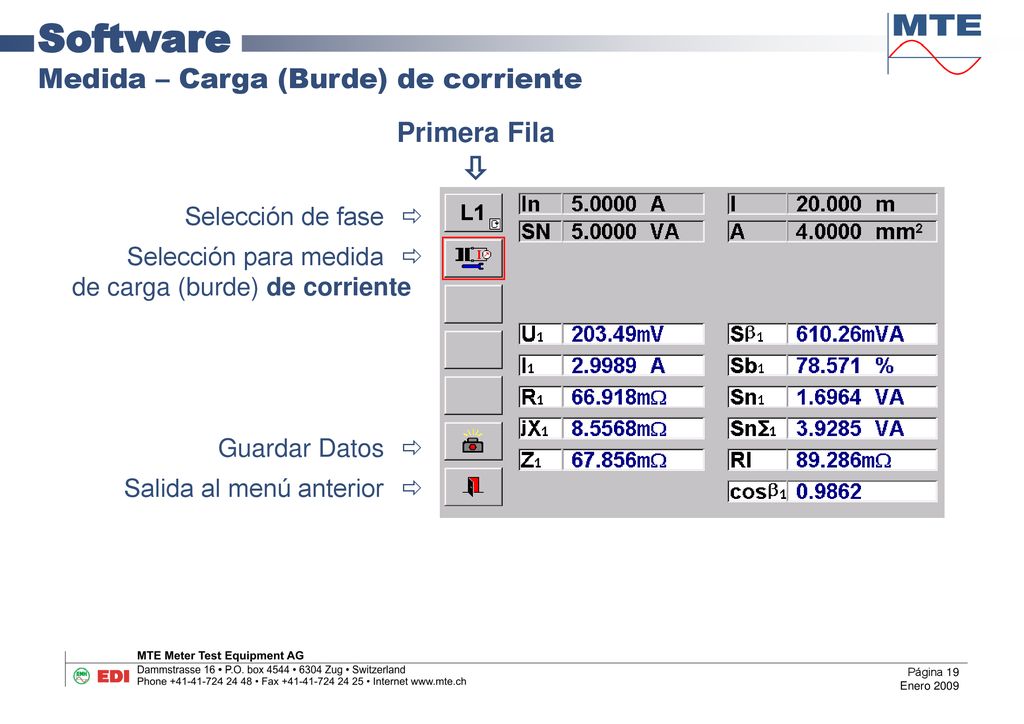

19 Software Medida – Carga (Burde) de corriente Primera Fila 
Selección de fase  Selección para medida  de carga (burde) de corriente Guardar Datos  Salida al menú anterior 

20 Software Medida – Ensayo de trafo de tensión Primera Fila 
Referencia para el cálculo en  la relación del trafo de tensión Definición de la  referencia NP ó NS Guardar Datos  Salida al menú anterior 

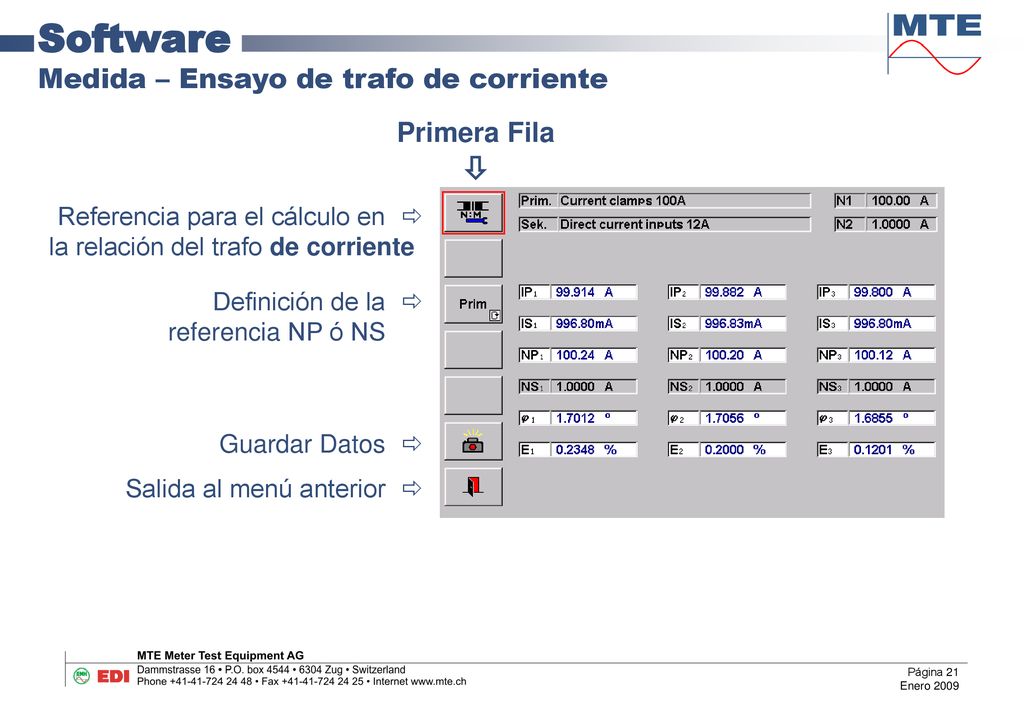

21 Software Medida – Ensayo de trafo de corriente Primera Fila 
Referencia para el cálculo en  la relación del trafo de corriente Definición de la  referencia NP ó NS Guardar Datos  Salida al menú anterior 

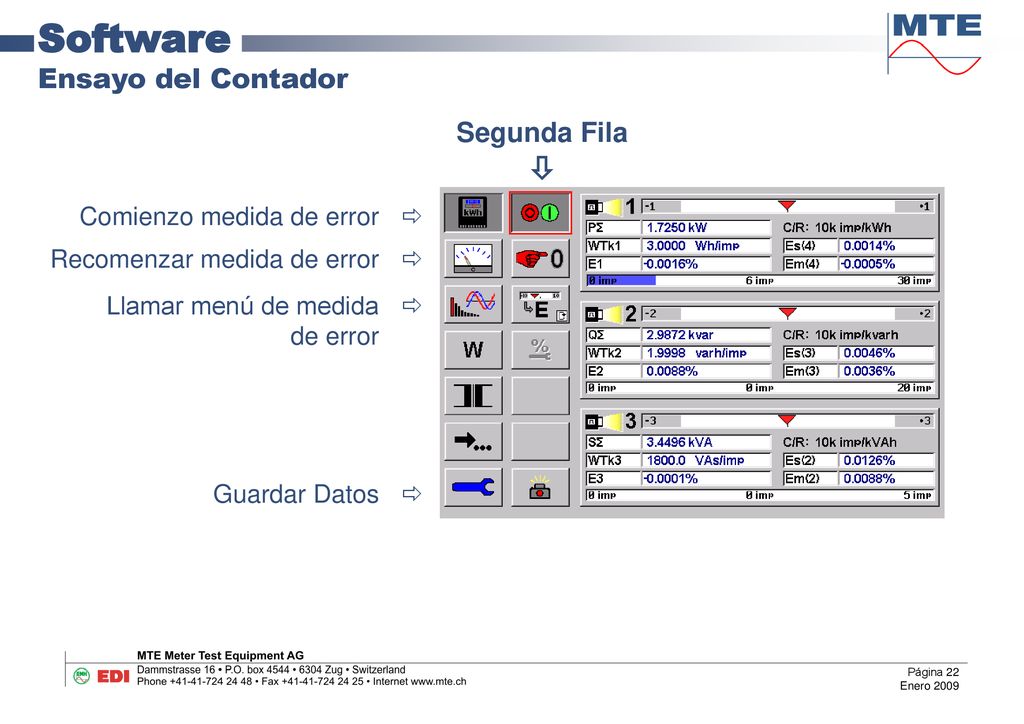

22 Software Ensayo del Contador Segunda Fila  Comienzo medida de error 
Recomenzar medida de error  Llamar menú de medida  de error Guardar Datos 

23 Software Funciones especiales – fRef Test Primera Fila 
Ingreso de la frecuencia de ref.  Ingreso de la duración del ensayo  Comenzar el ensayo fRef  Guardar Datos  Salida al menú anterior 

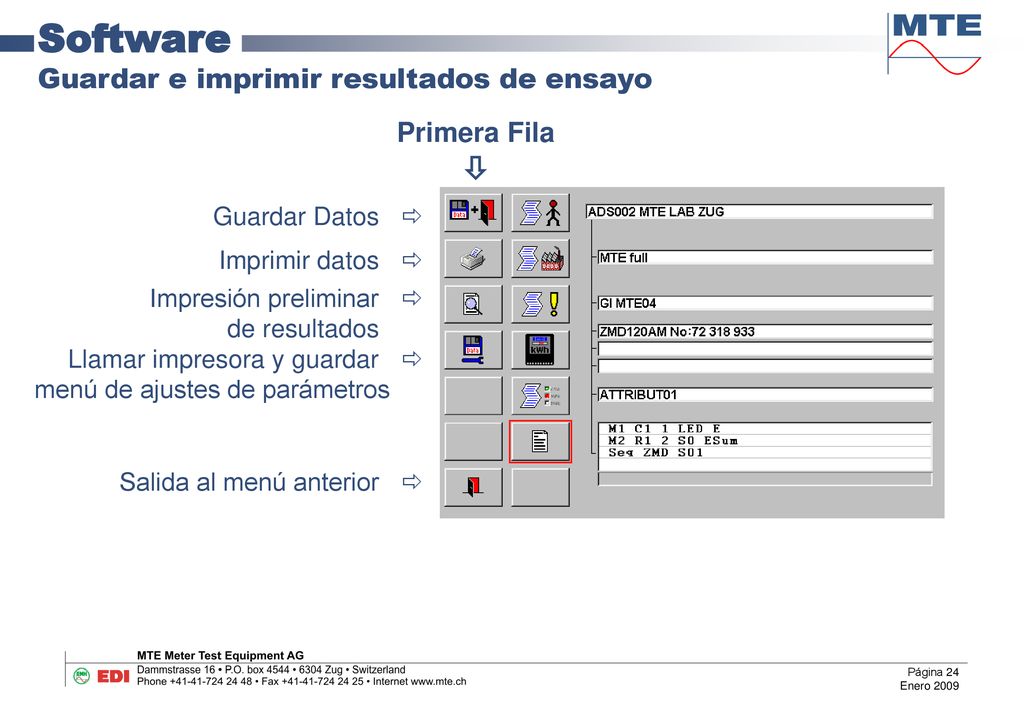

24 Software Guardar e imprimir resultados de ensayo Primera Fila 
Guardar Datos  Imprimir datos  Impresión preliminar  de resultados Llamar impresora y guardar  menú de ajustes de parámetros Salida al menú anterior 

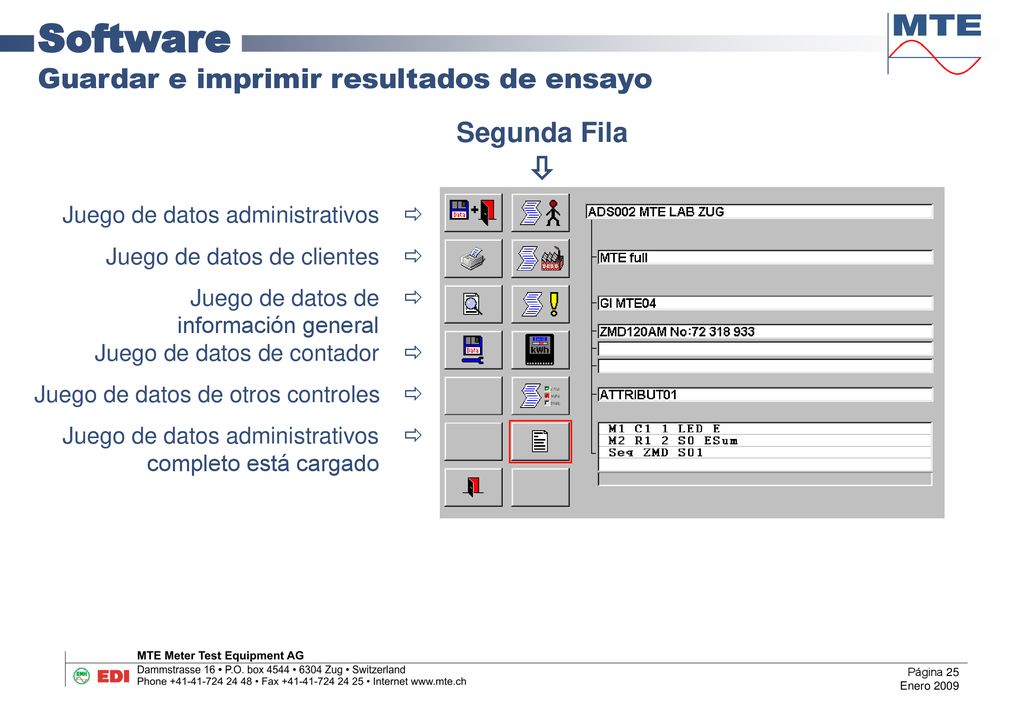

25 Software Guardar e imprimir resultados de ensayo Segunda Fila 
Juego de datos administrativos  Juego de datos de clientes  Juego de datos de  información general Juego de datos de contador  Juego de datos de otros controles  Juego de datos administrativos  completo está cargado

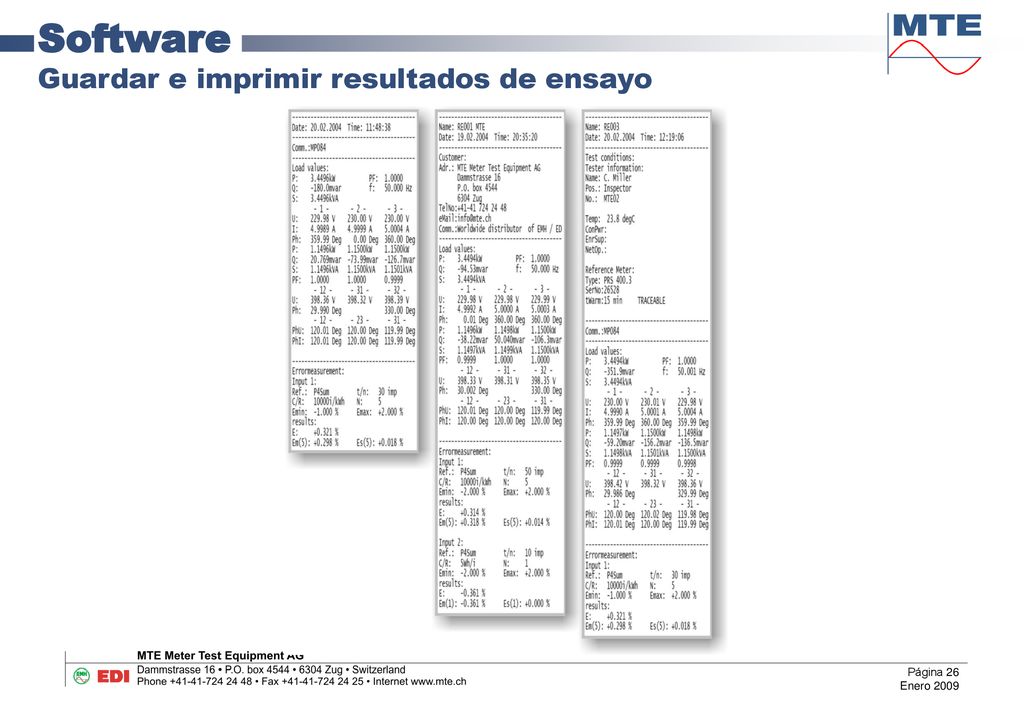

26 Software Guardar e imprimir resultados de ensayo

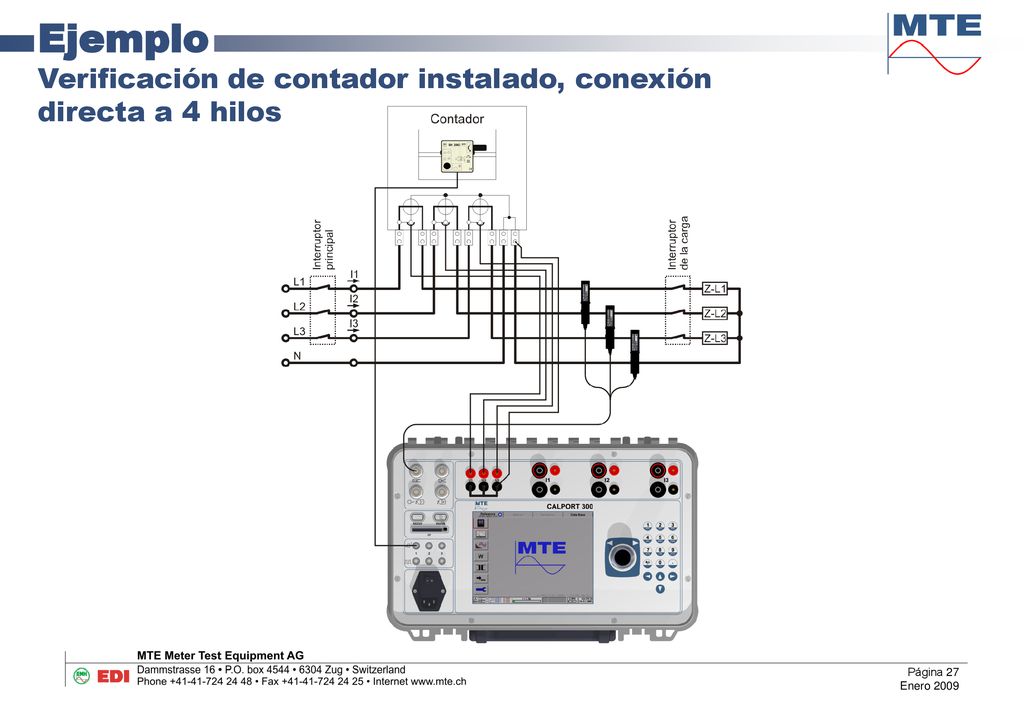

27 Ejemplo Verificación de contador instalado, conexión directa a 4 hilos

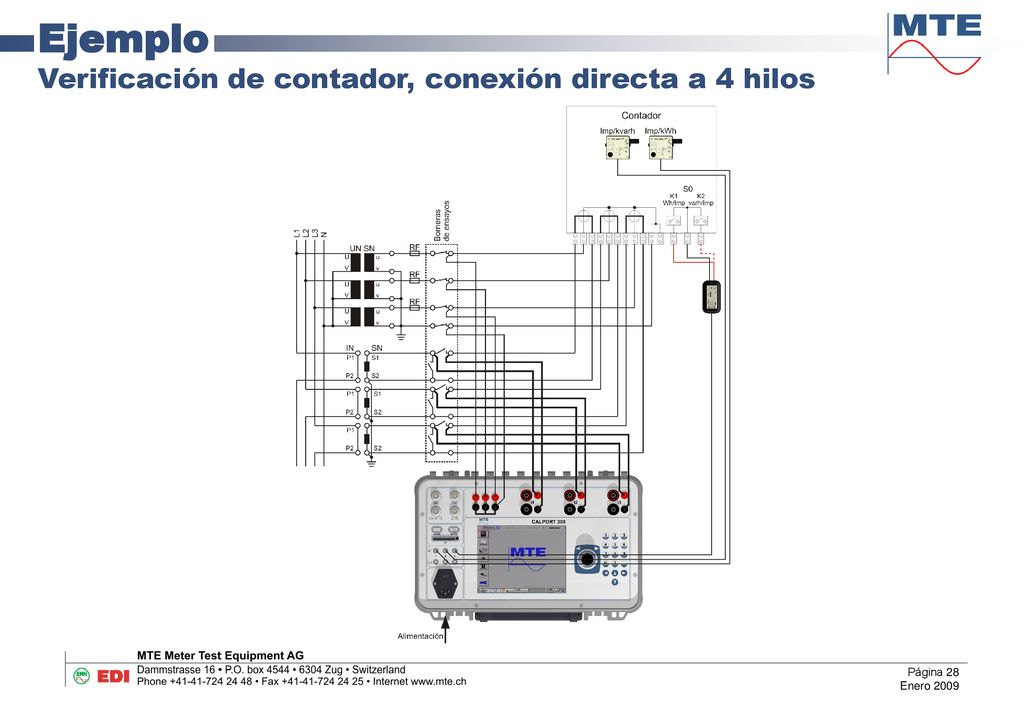

28 Ejemplo Verificación de contador, conexión directa a 4 hilos

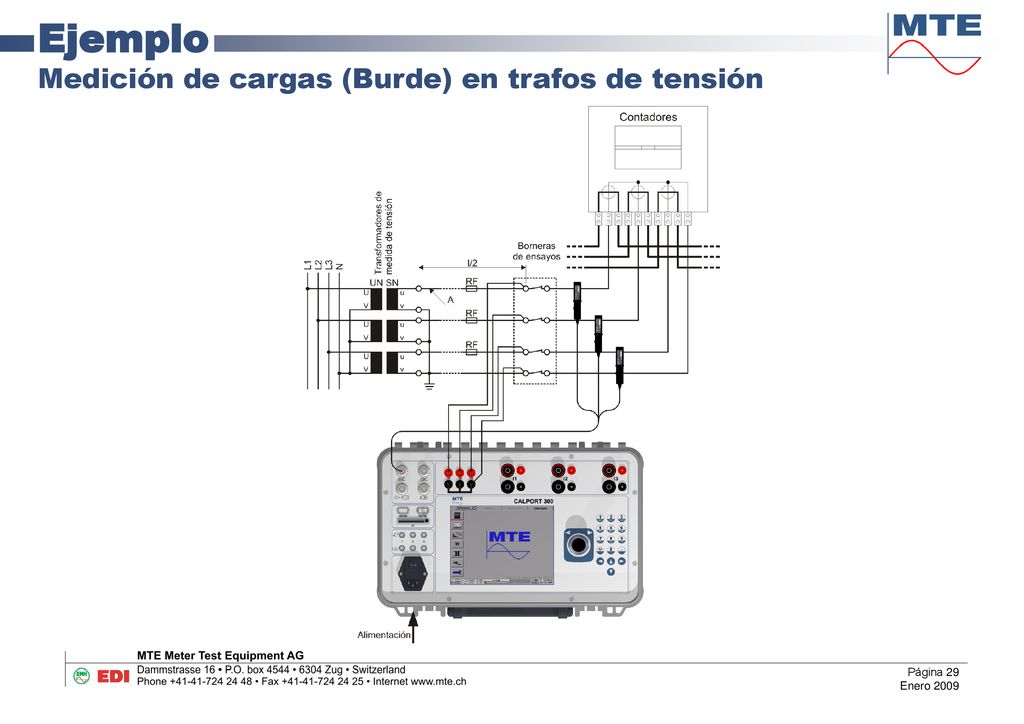

29 Ejemplo Medición de cargas (Burde) en trafos de tensión

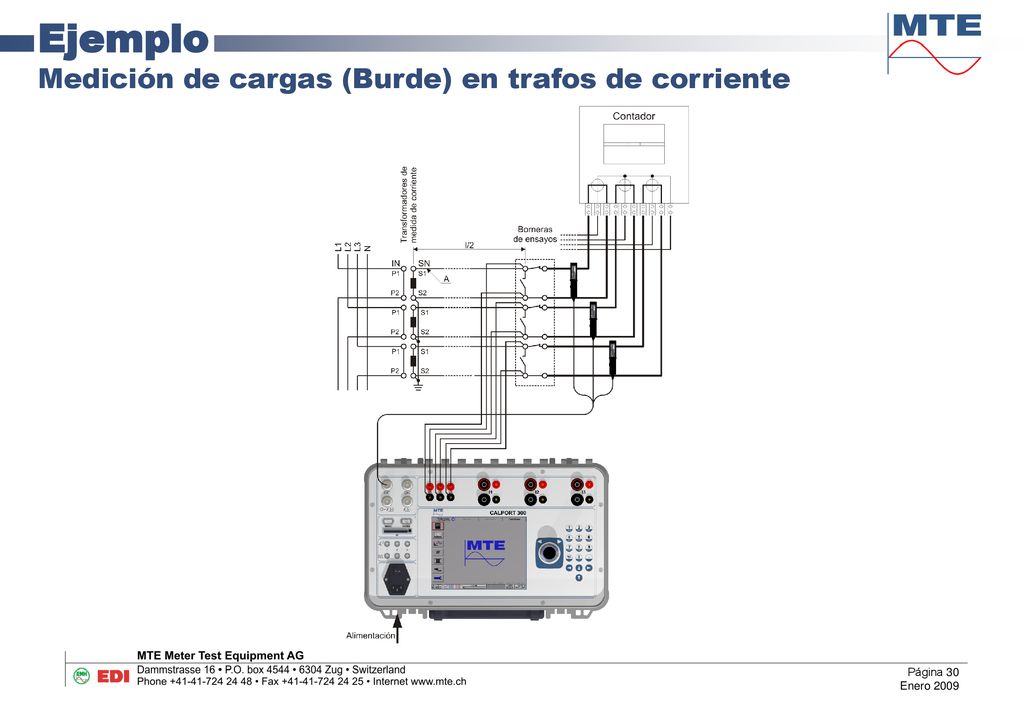

30 Ejemplo Medición de cargas (Burde) en trafos de corriente

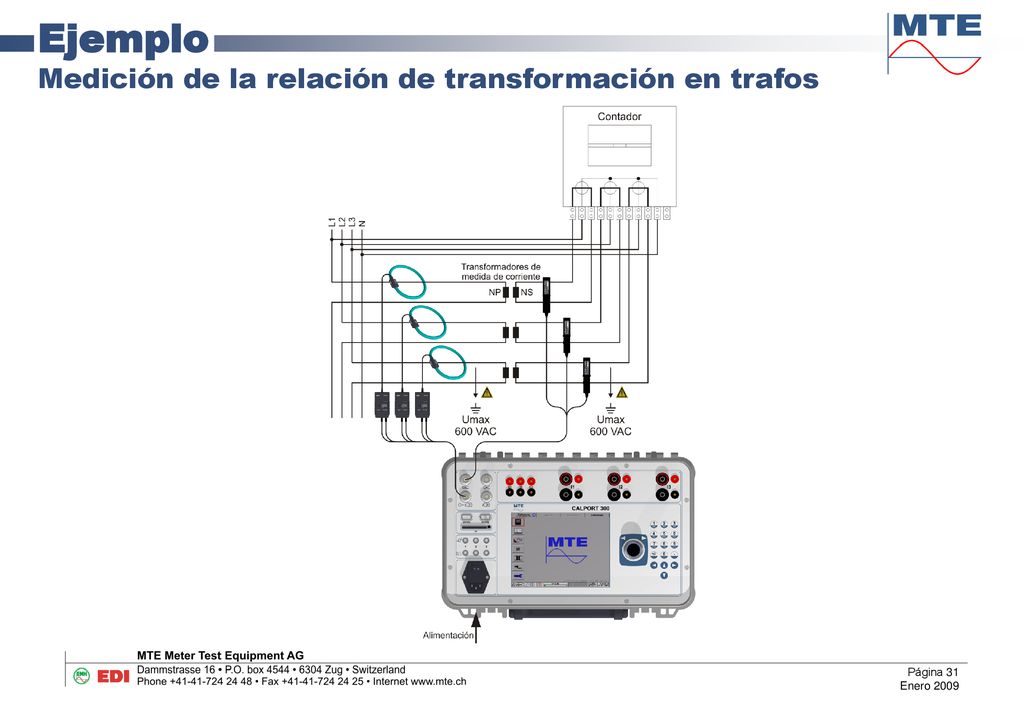

31 Ejemplo Medición de la relación de transformación en trafos

32 Ejemplo Aplicación de pértigas (hot stick)

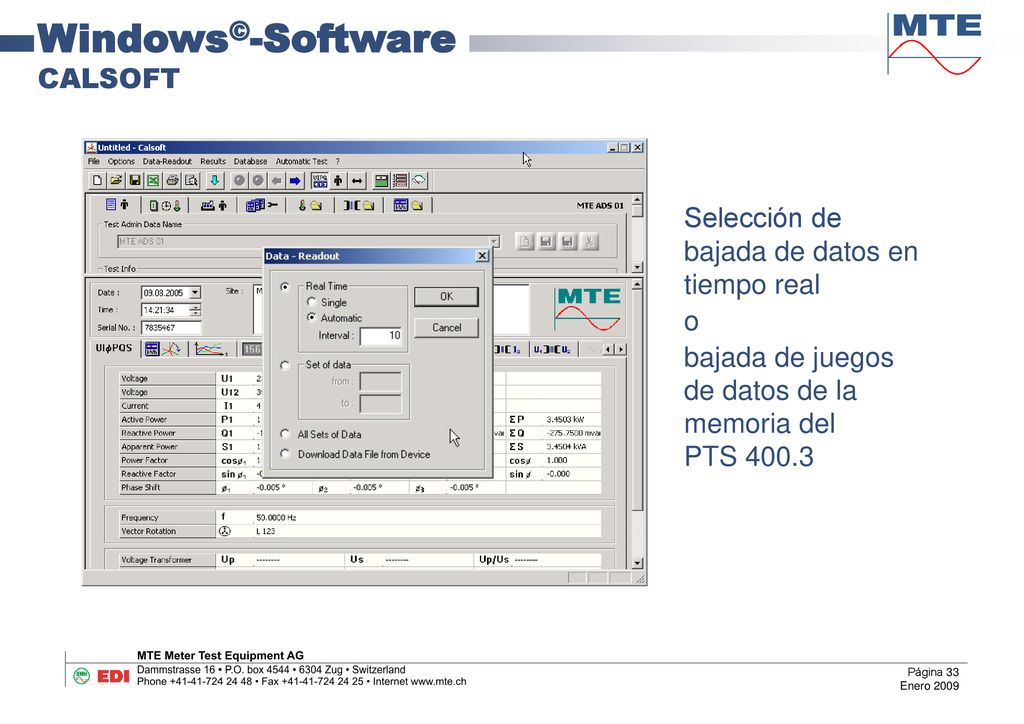

33 Windows©-Software CALSOFT Selección de bajada de datos en tiempo real
bajada de juegos de datos de la memoria del PTS 400.3

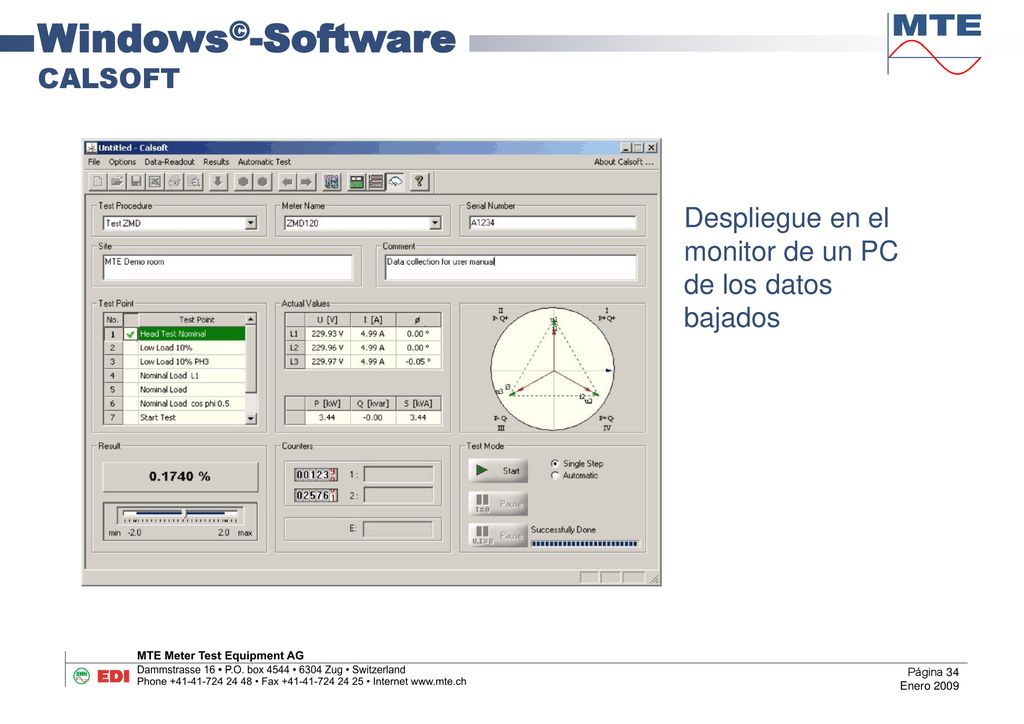

34 Windows©-Software CALSOFT
Despliegue en el monitor de un PC de los datos bajados
