1 Humedad en vías respiratorias
Ing. Alfredo Ramírez Rangel

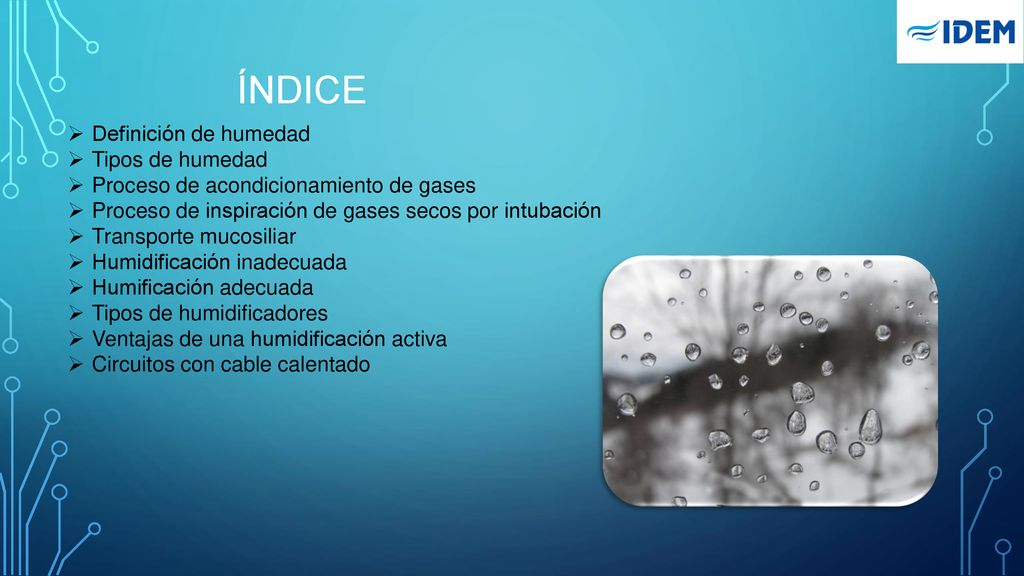

2 ÍNDICE Definición de humedad Tipos de humedad
Proceso de acondicionamiento de gases Proceso de inspiración de gases secos por intubación Transporte mucosiliar Humidificación inadecuada Humificación adecuada Tipos de humidificadores Ventajas de una humidificación activa Circuitos con cable calentado

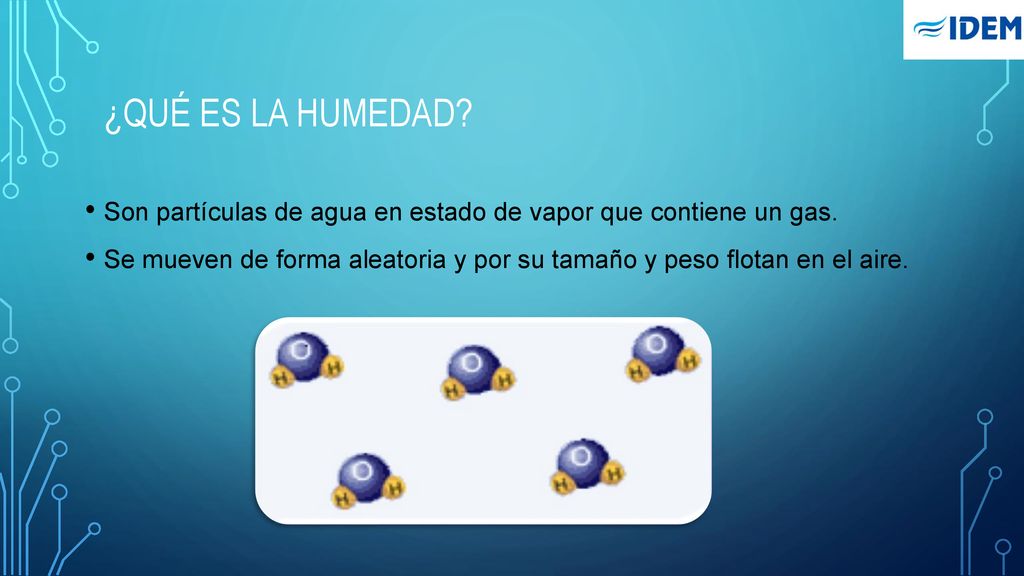

3 ¿Qué es la humedad? Son partículas de agua en estado de vapor que contiene un gas. Se mueven de forma aleatoria y por su tamaño y peso flotan en el aire.

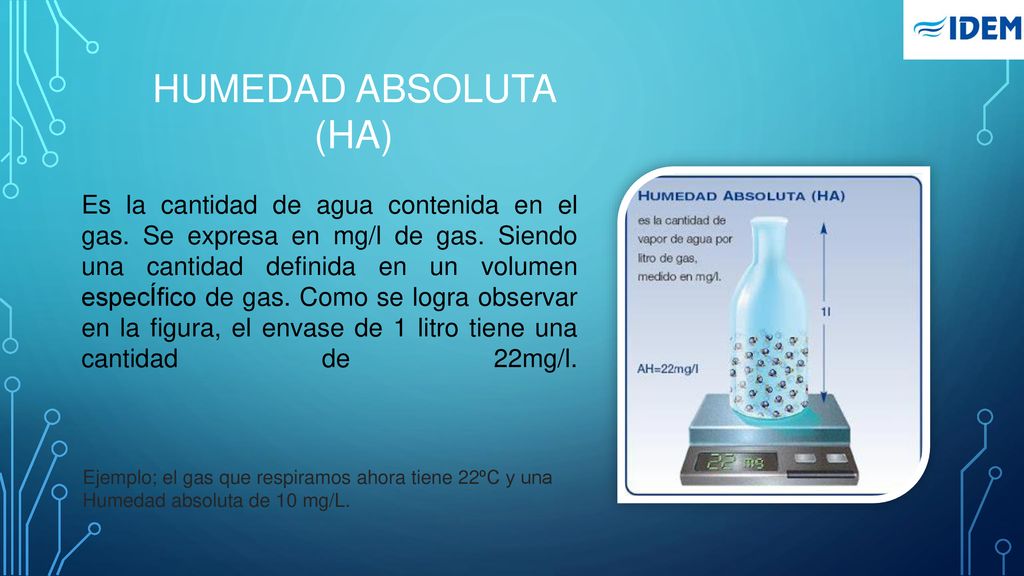

4 HUMEDAD ABSOLUTA (HA) Es la cantidad de agua contenida en el gas. Se expresa en mg/l de gas. Siendo una cantidad definida en un volumen especÍfico de gas. Como se logra observar en la figura, el envase de 1 litro tiene una cantidad de 22mg/l. Ejemplo; el gas que respiramos ahora tiene 22ºC y una Humedad absoluta de 10 mg/L.

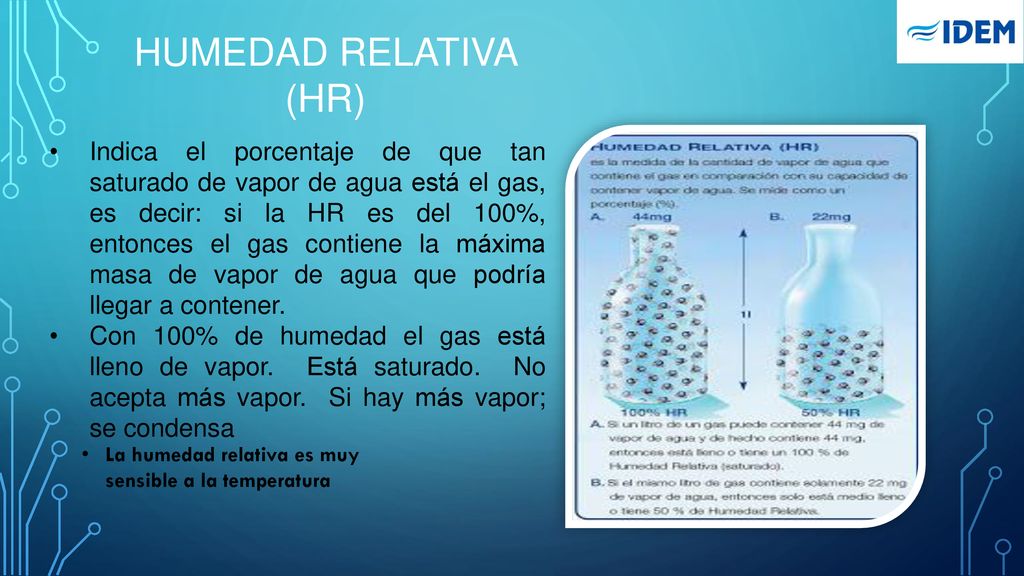

5 HUMEDAD RELATIVA (HR) Indica el porcentaje de que tan saturado de vapor de agua está el gas, es decir: si la HR es del 100%, entonces el gas contiene la máxima masa de vapor de agua que podría llegar a contener. Con 100% de humedad el gas está lleno de vapor. Está saturado. No acepta más vapor. Si hay más vapor; se condensa La humedad relativa es muy sensible a la temperatura

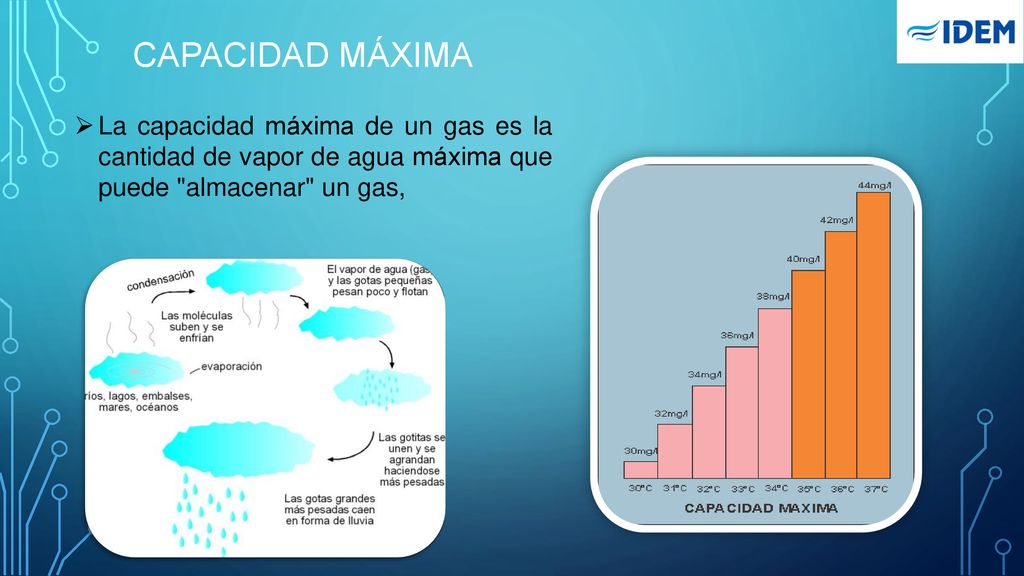

6 CAPACIDAD MÁXIMA La capacidad máxima de un gas es la cantidad de vapor de agua máxima que puede "almacenar" un gas,

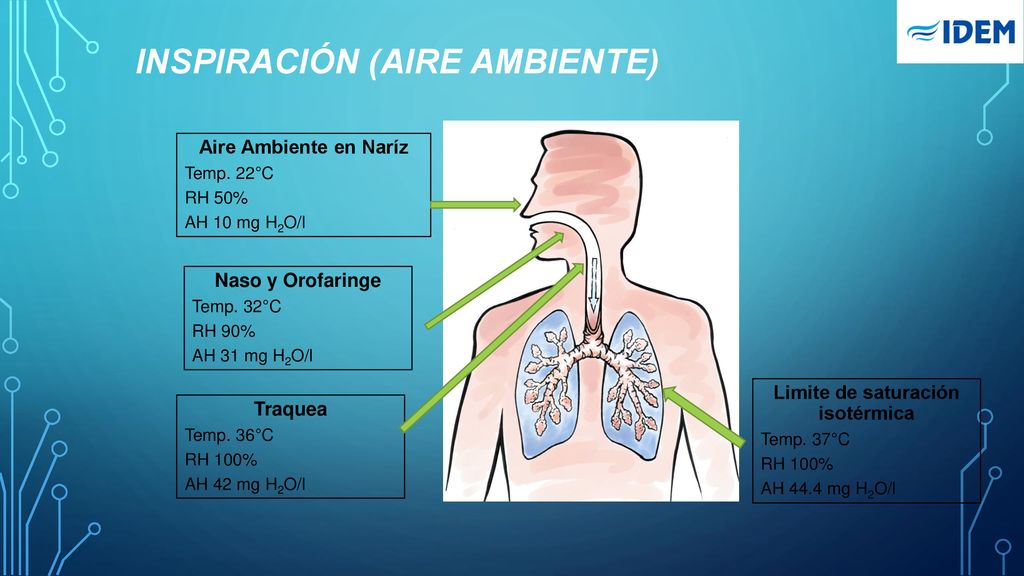

7 INSPIRACIÓN (AIRE AMBIENTE)
Aire Ambiente en Naríz Temp. 22°C RH 50% AH 10 mg H2O/l Traquea Temp. 36°C RH 100% AH 42 mg H2O/l Limite de saturación isotérmica Temp. 37°C AH 44.4 mg H2O/l Naso y Orofaringe Temp. 32°C RH 90% AH 31 mg H2O/l

8 Aire Ambiente (en Nariz)

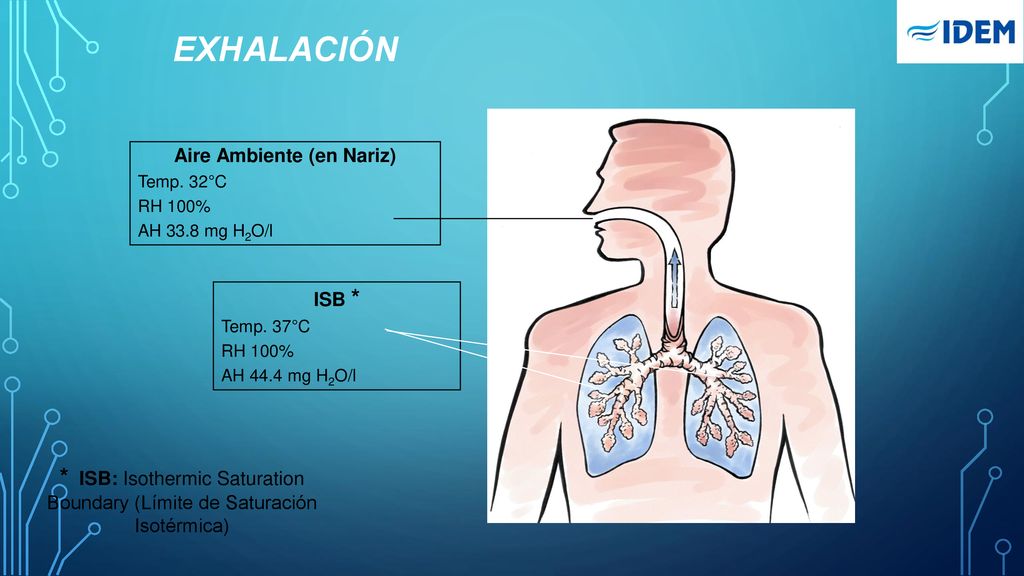

EXHALACIÓN Aire Ambiente (en Nariz) Temp. 32°C RH 100% AH 33.8 mg H2O/l ISB * Temp. 37°C AH 44.4 mg H2O/l * ISB: Isothermic Saturation Boundary (Límite de Saturación Isotérmica)

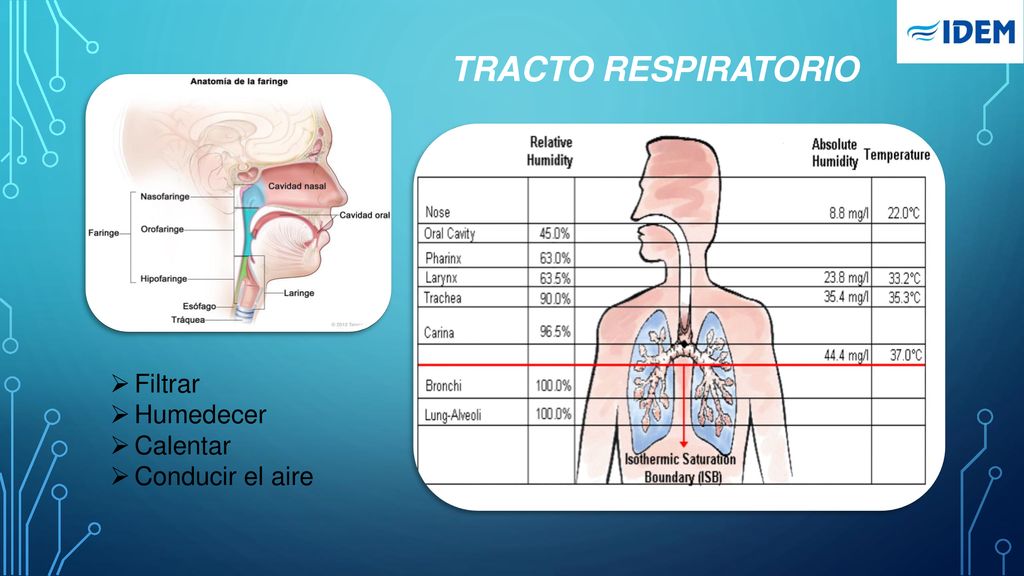

9 TRACTO RESPIRATORIO Filtrar Humedecer Calentar Conducir el aire

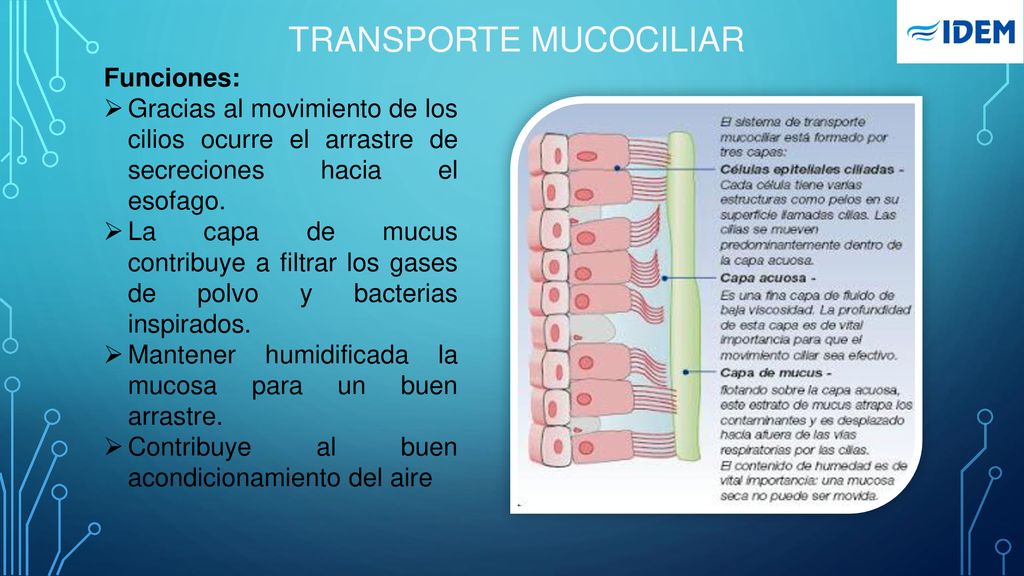

10 TRANSPORTE MUCOCILIAR
Funciones: Gracias al movimiento de los cilios ocurre el arrastre de secreciones hacia el esofago. La capa de mucus contribuye a filtrar los gases de polvo y bacterias inspirados. Mantener humidificada la mucosa para un buen arrastre. Contribuye al buen acondicionamiento del aire

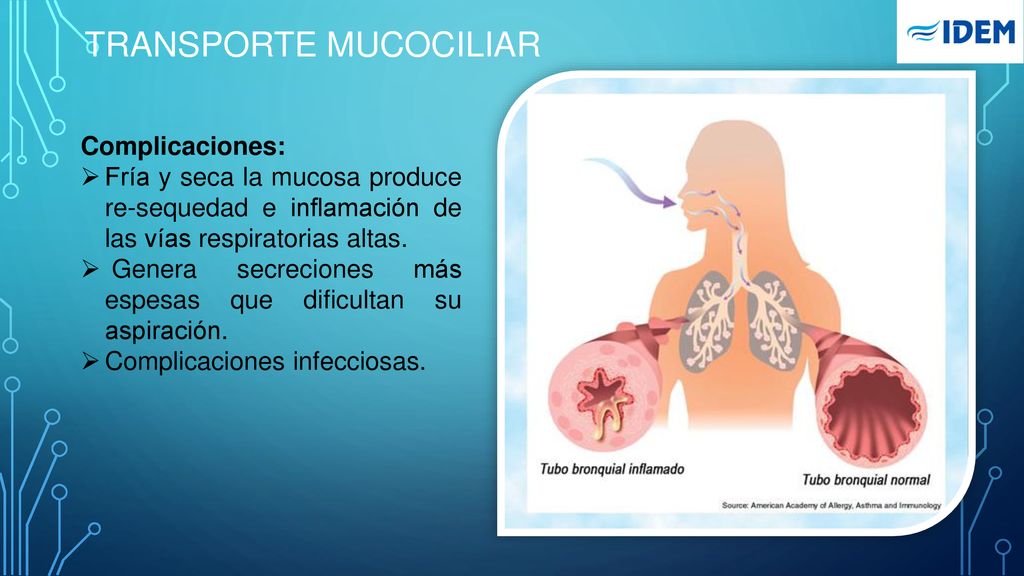

11 TRANSPORTE MUCOCILIAR
Complicaciones: Fría y seca la mucosa produce re-sequedad e inflamación de las vías respiratorias altas. Genera secreciones más espesas que dificultan su aspiración. Complicaciones infecciosas.

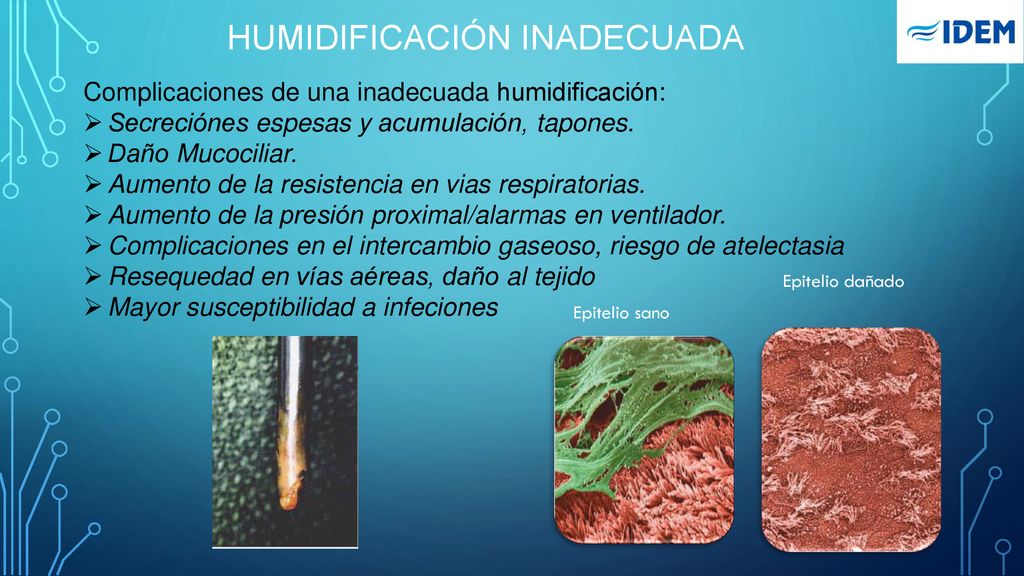

12 HUMIDIFICACIÓN INADECUADA
Complicaciones de una inadecuada humidificación: Secreciónes espesas y acumulación, tapones. Daño Mucociliar. Aumento de la resistencia en vias respiratorias. Aumento de la presión proximal/alarmas en ventilador. Complicaciones en el intercambio gaseoso, riesgo de atelectasia Resequedad en vías aéreas, daño al tejido Mayor susceptibilidad a infeciones Epitelio dañado Epitelio sano

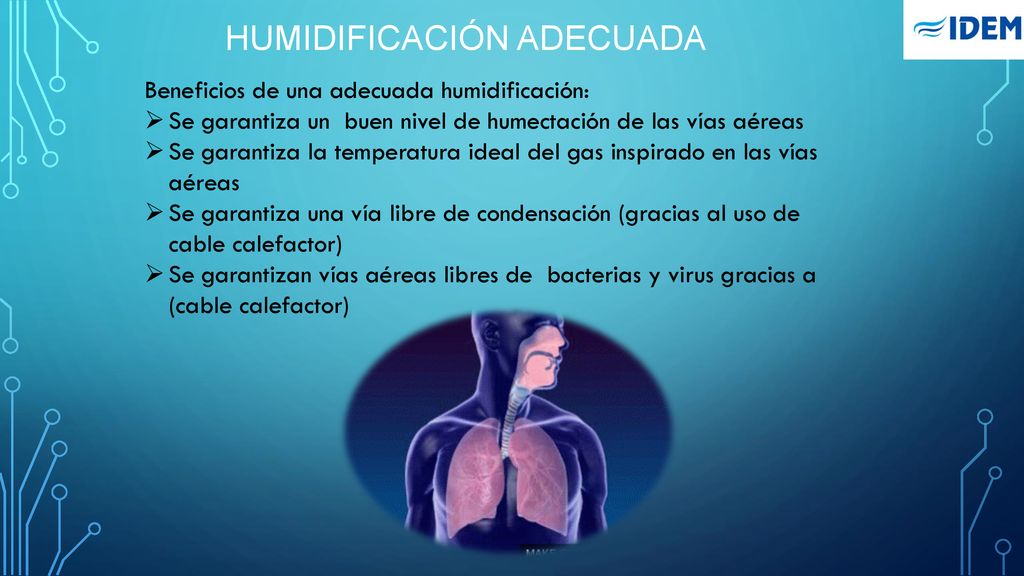

13 HUMIDIFICACIÓN ADECUADA
Beneficios de una adecuada humidificación: Se garantiza un buen nivel de humectación de las vías aéreas Se garantiza la temperatura ideal del gas inspirado en las vías aéreas Se garantiza una vía libre de condensación (gracias al uso de cable calefactor) Se garantizan vías aéreas libres de bacterias y virus gracias a (cable calefactor)

14 TIPOS DE HUMIDIFICADORES

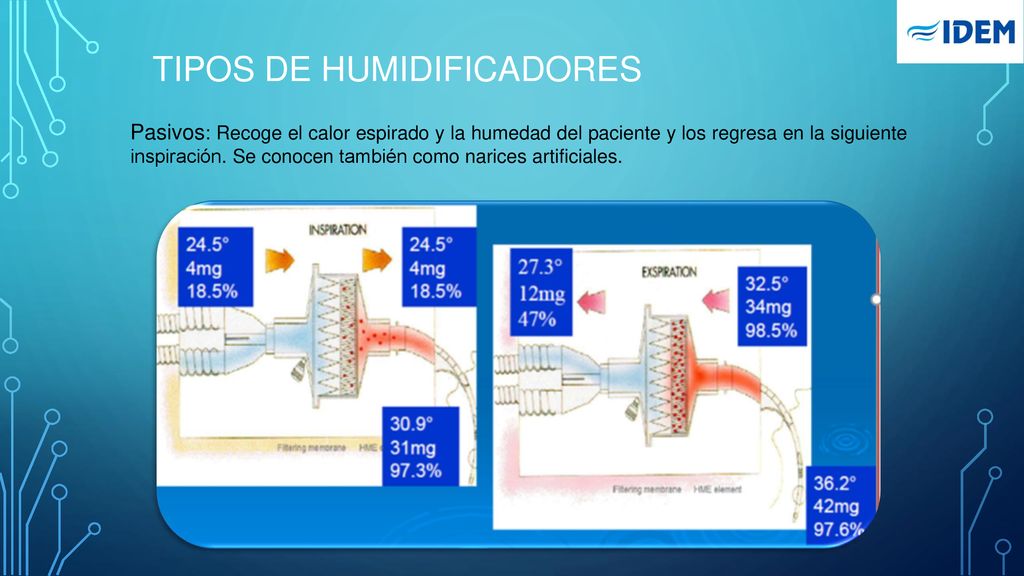

Pasivos: Recoge el calor espirado y la humedad del paciente y los regresa en la siguiente inspiración. Se conocen también como narices artificiales.

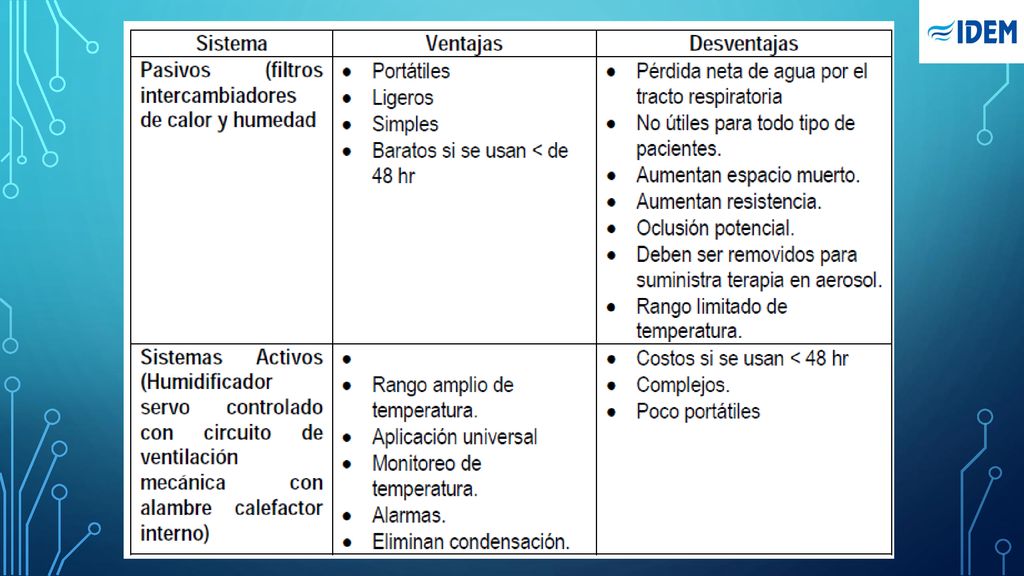

15

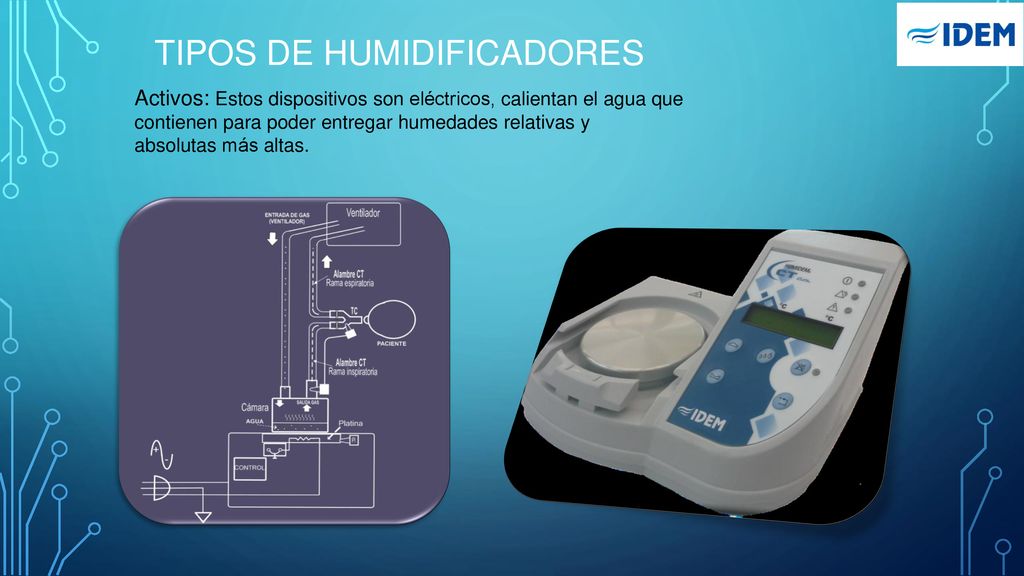

16 TIPOS DE HUMIDIFICADORES
Activos: Estos dispositivos son eléctricos, calientan el agua que contienen para poder entregar humedades relativas y absolutas más altas.

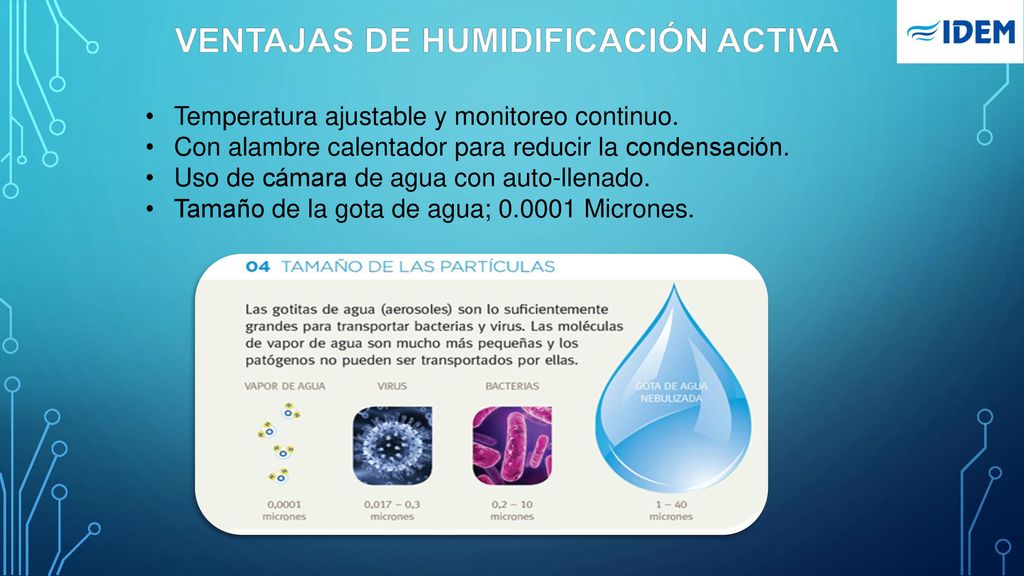

17 VENTAJAS DE HUMIDIFICACIÓN ACTIVA
Temperatura ajustable y monitoreo continuo. Con alambre calentador para reducir la condensación. Uso de cámara de agua con auto-llenado. Tamaño de la gota de agua; Micrones.

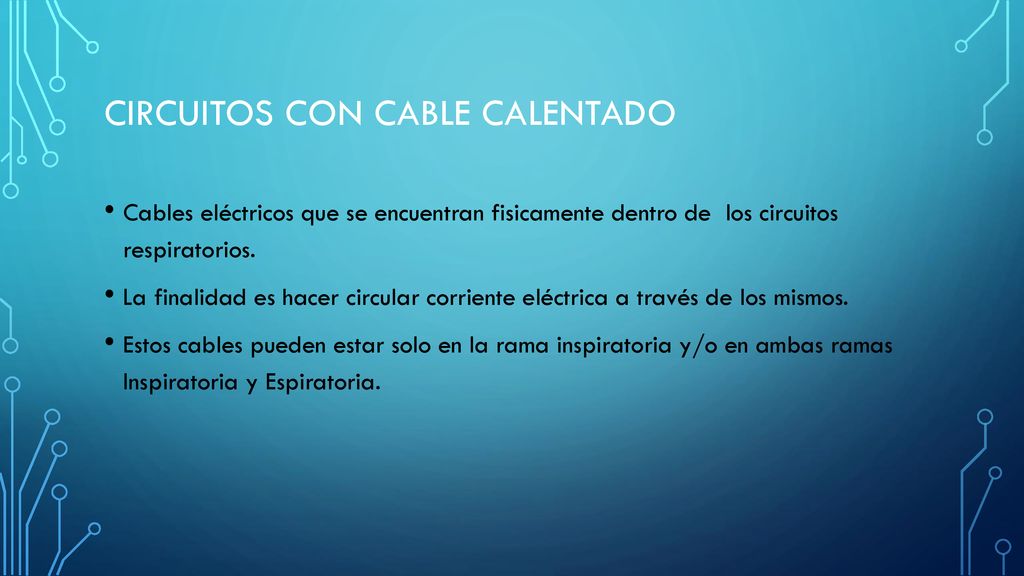

18 Circuitos con cable calentado
Cables eléctricos que se encuentran fisicamente dentro de los circuitos respiratorios. La finalidad es hacer circular corriente eléctrica a través de los mismos. Estos cables pueden estar solo en la rama inspiratoria y/o en ambas ramas Inspiratoria y Espiratoria.

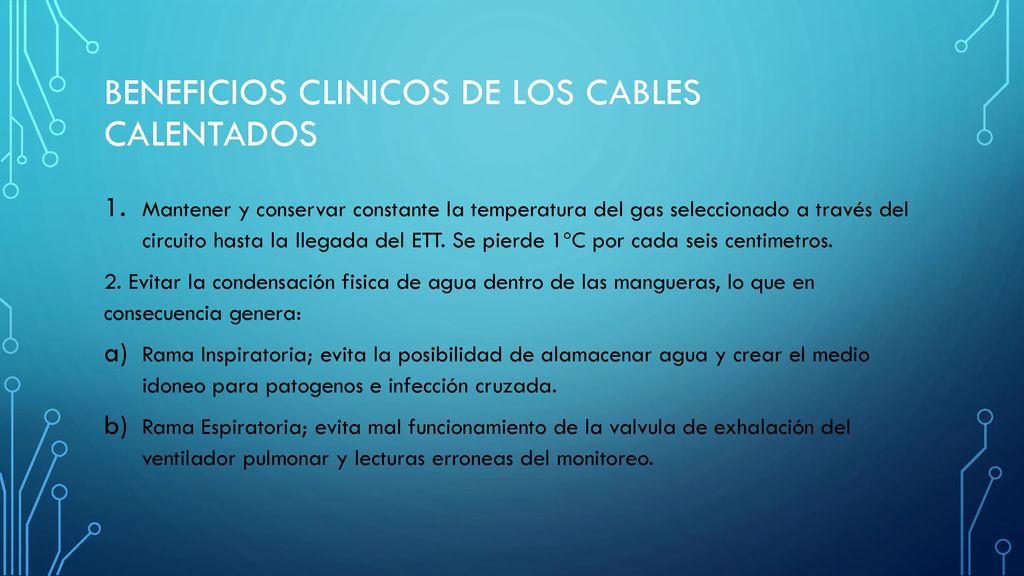

19 BENEFICIOS CLINICOS DE LOS CABLES CALENTADOS
Mantener y conservar constante la temperatura del gas seleccionado a través del circuito hasta la llegada del ETT. Se pierde 1ºC por cada seis centimetros. 2. Evitar la condensación fisica de agua dentro de las mangueras, lo que en consecuencia genera: Rama Inspiratoria; evita la posibilidad de alamacenar agua y crear el medio idoneo para patogenos e infección cruzada. Rama Espiratoria; evita mal funcionamiento de la valvula de exhalación del ventilador pulmonar y lecturas erroneas del monitoreo.

20 CONTROL DE LA CONDENSACIÓN
Adjustable Power Level for HW Condensation RH 20 TC=37 °C 1 Decrease 86% 2 87% 3 88% 4 90% 5 Increase 92%

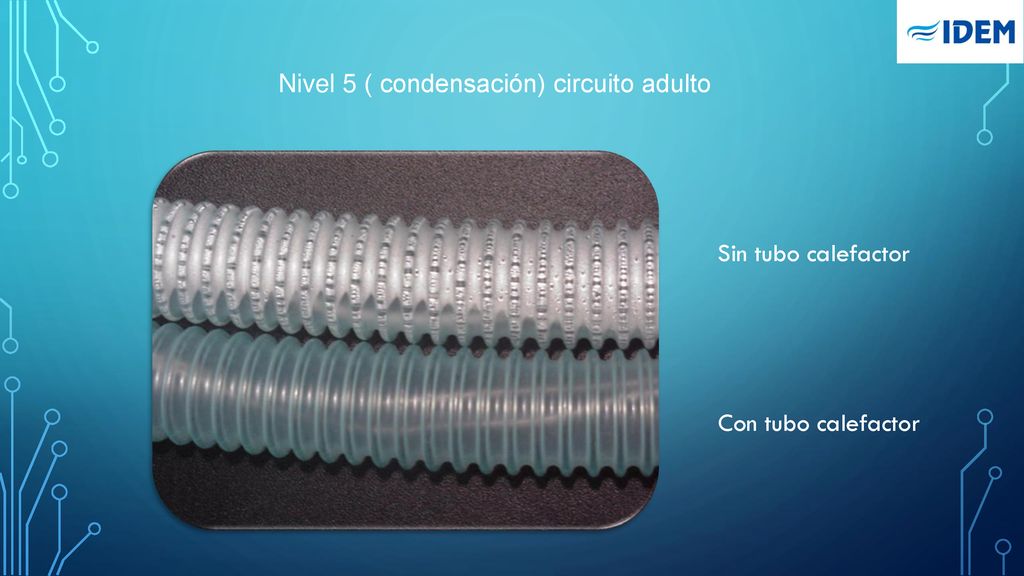

21 Nivel 5 ( condensación) circuito adulto
Sin tubo calefactor Con tubo calefactor

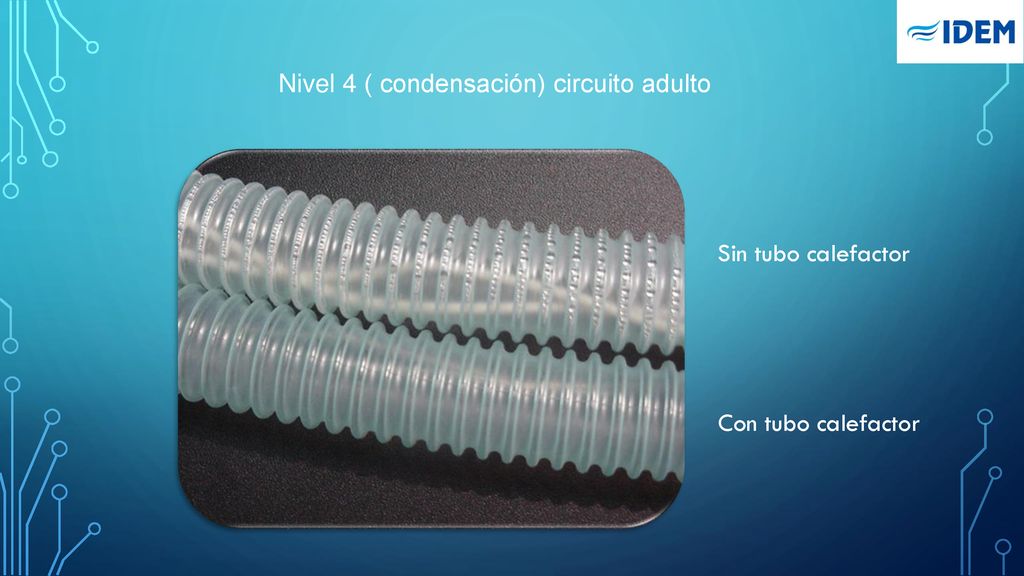

22 Nivel 4 ( condensación) circuito adulto
Sin tubo calefactor Con tubo calefactor

23 Nivel 3 ( condensación) circuito adulto
Sin tubo calefactor Con tubo calefactor

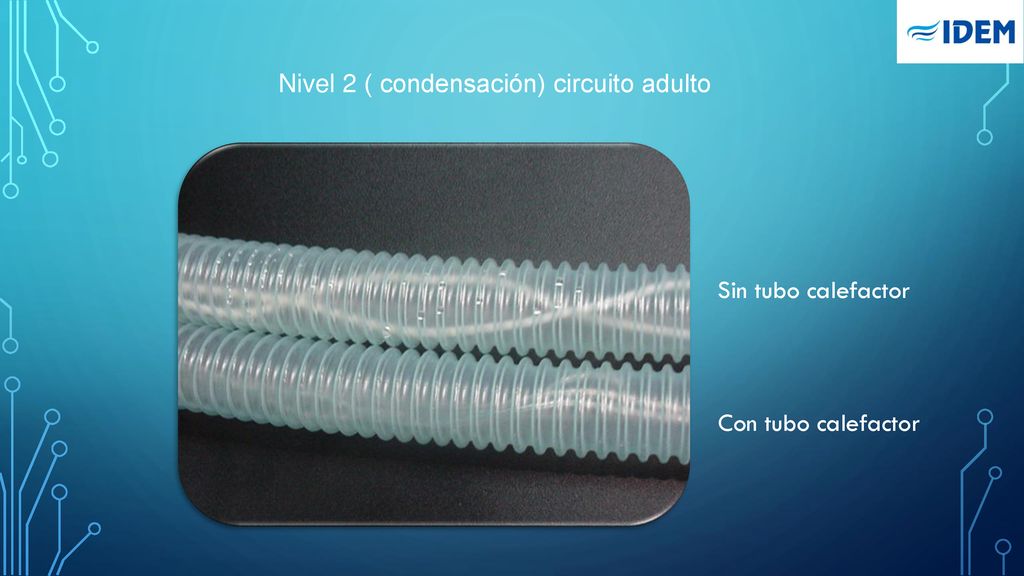

24 Nivel 2 ( condensación) circuito adulto
Sin tubo calefactor Con tubo calefactor

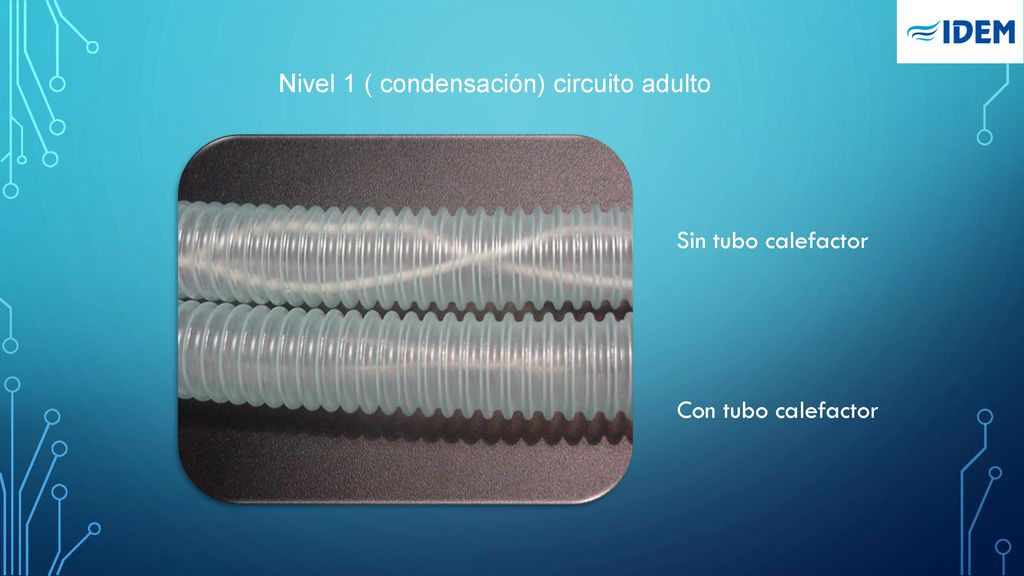

25 Nivel 1 ( condensación) circuito adulto
Sin tubo calefactor Con tubo calefactor

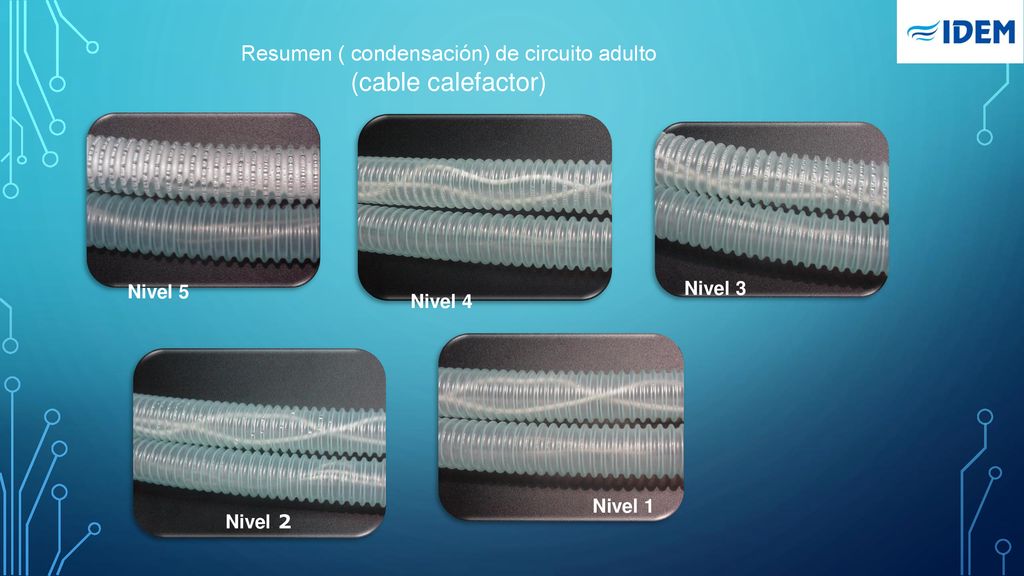

26 Resumen ( condensación) de circuito adulto
(cable calefactor) Nivel 5 Nivel 3 Nivel 4 Nivel 1 Nivel 2

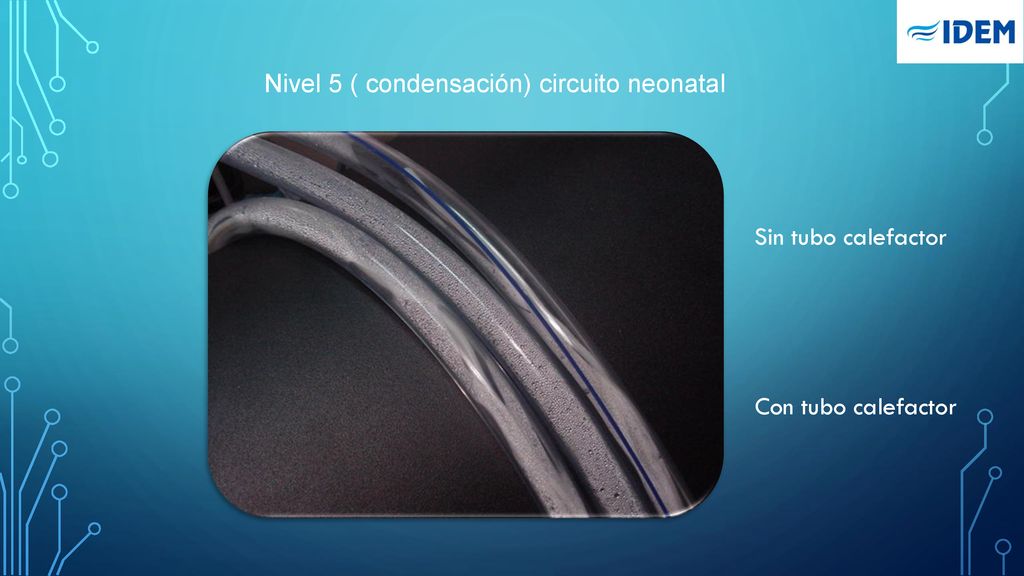

27 Nivel 5 ( condensación) circuito neonatal
Sin tubo calefactor Con tubo calefactor

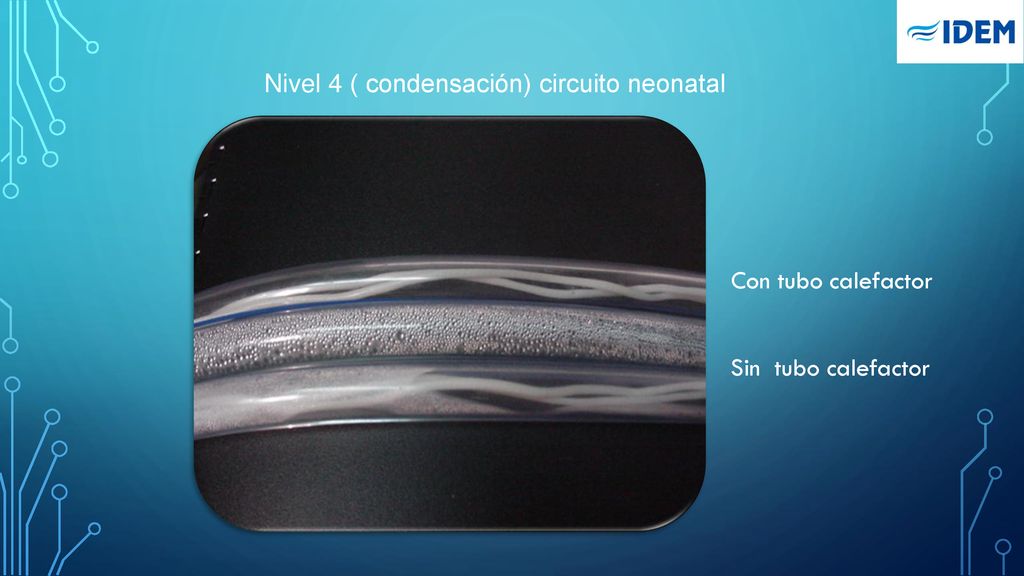

28 Nivel 4 ( condensación) circuito neonatal
Con tubo calefactor Sin tubo calefactor

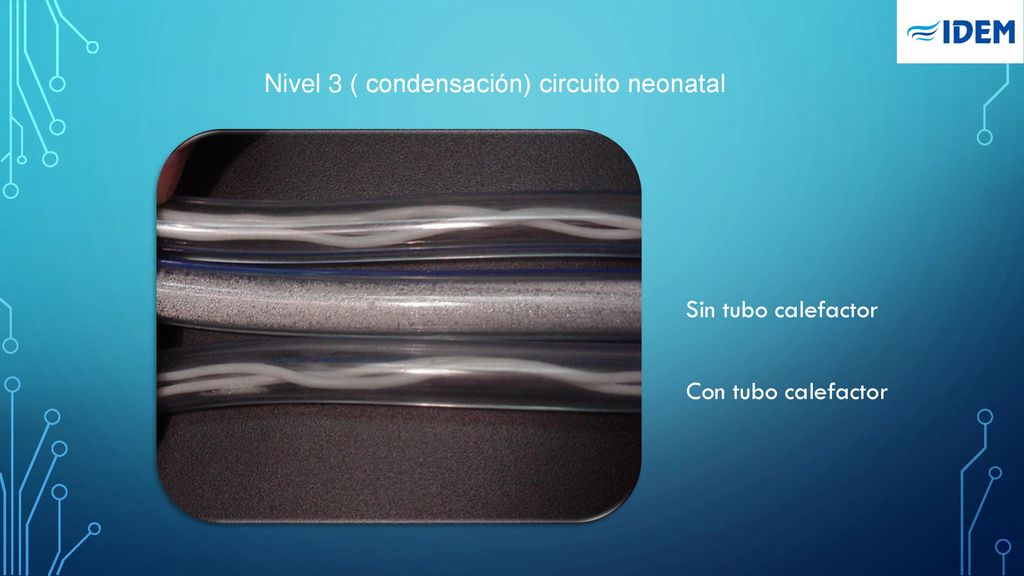

29 Nivel 3 ( condensación) circuito neonatal
Sin tubo calefactor Con tubo calefactor

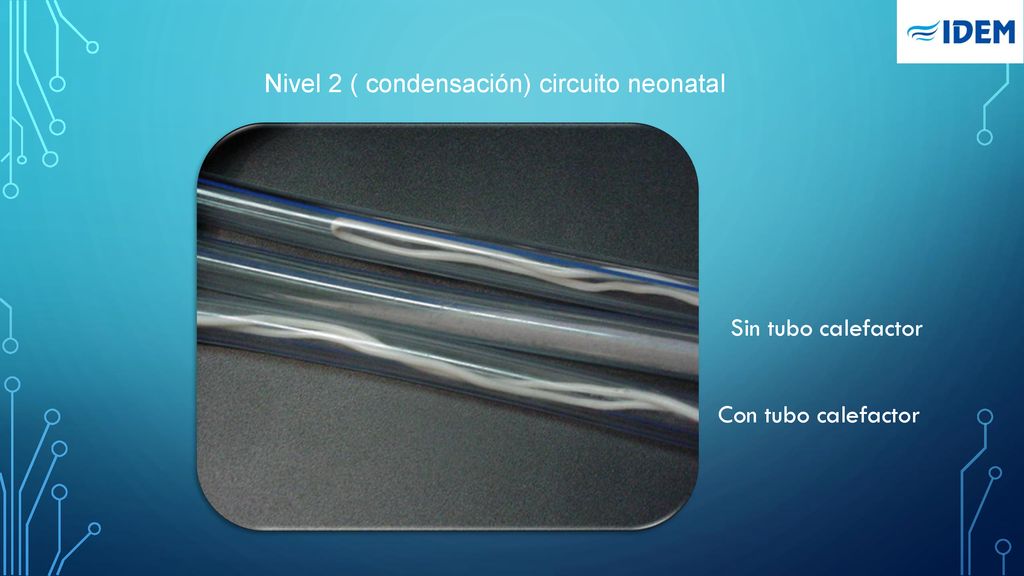

30 Nivel 2 ( condensación) circuito neonatal
Sin tubo calefactor Con tubo calefactor

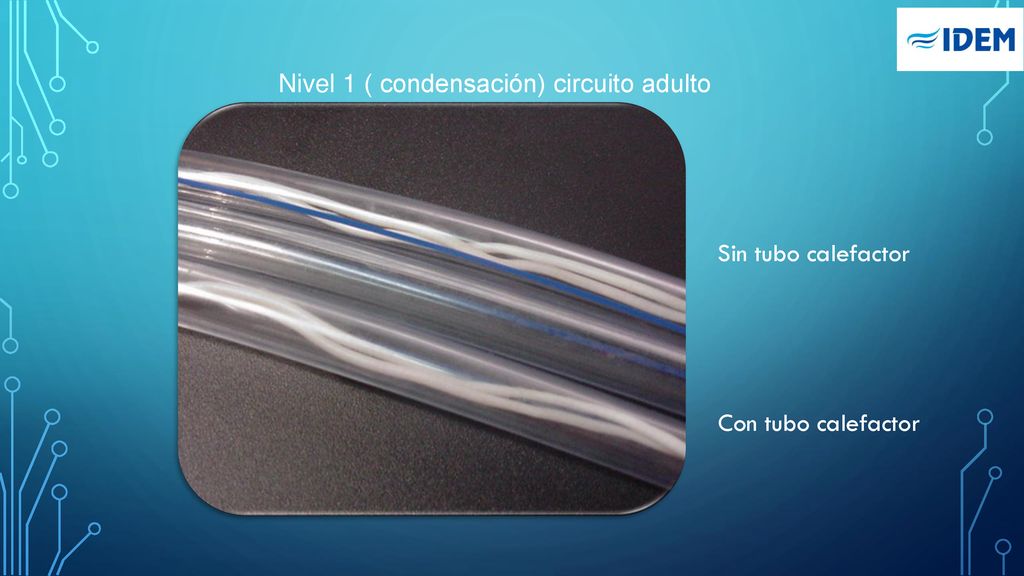

31 Nivel 1 ( condensación) circuito adulto
Sin tubo calefactor Con tubo calefactor

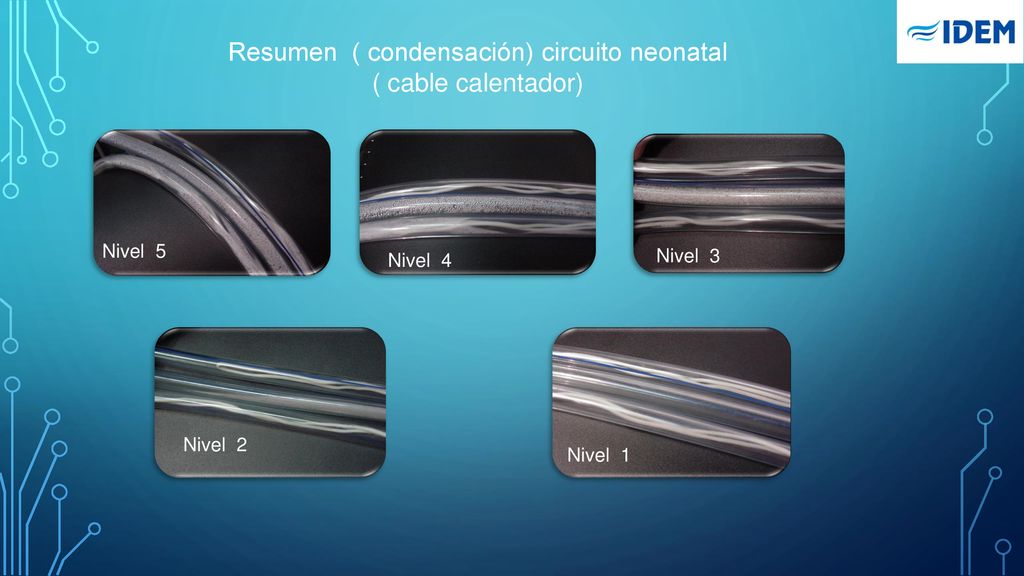

32 Resumen ( condensación) circuito neonatal
( cable calentador) Nivel 3 Nivel 5 Nivel 4 Nivel 2 Nivel 1

33 Ventajas de usar un cable calefactor
