ENERGÍAS ALTERNATIVAS

Presentación del tema: "ENERGÍAS ALTERNATIVAS"— Transcripción de la presentación:

1 ENERGÍAS ALTERNATIVAS
ENERGÍAS RENOVABLES ENERGÍAS ALTERNATIVAS

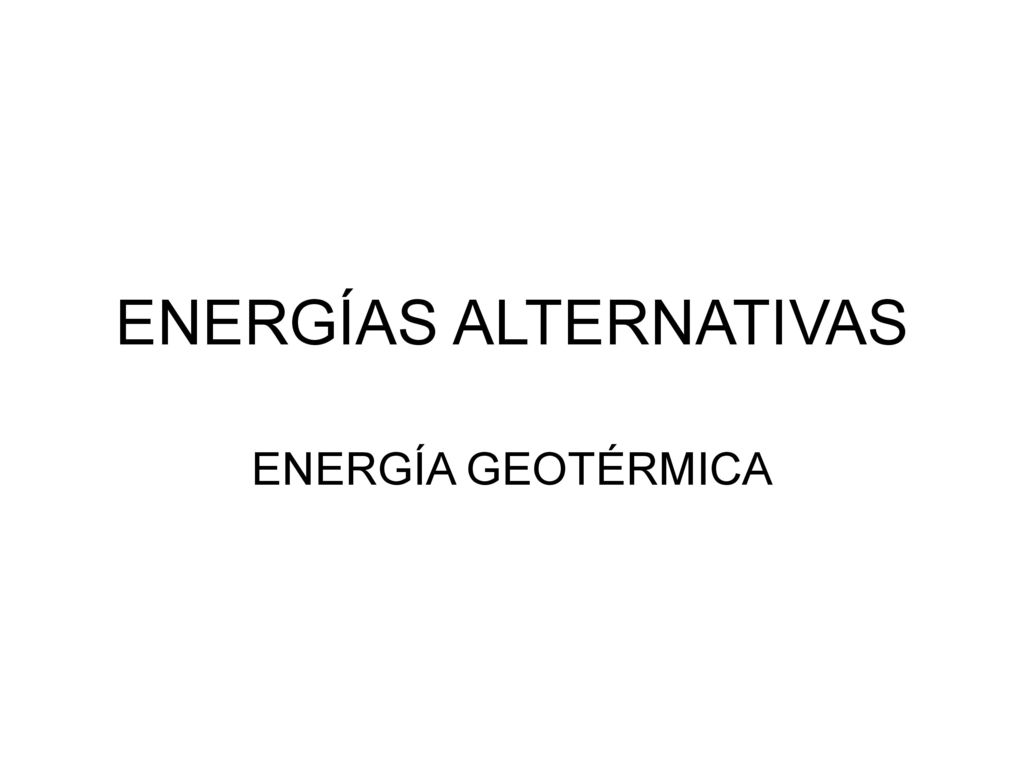

2 ENERGÍAS ALTERNATIVAS
ENERGÍA GEOTÉRMICA

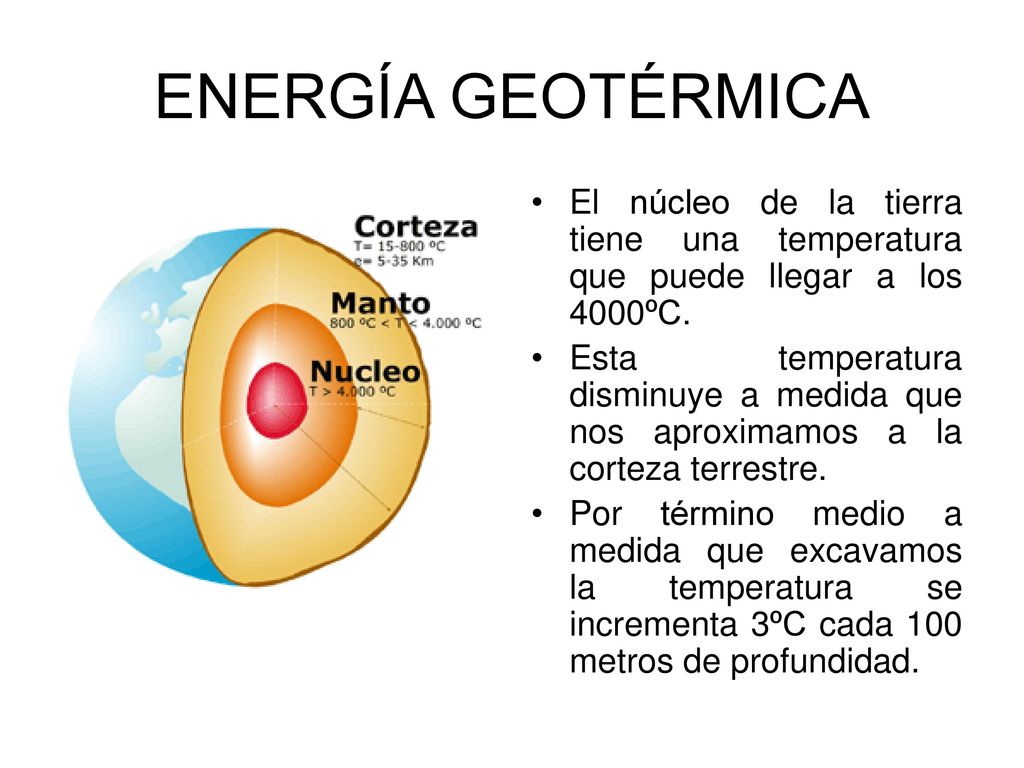

3 ENERGÍA GEOTÉRMICA El núcleo de la tierra tiene una temperatura que puede llegar a los 4000ºC. Esta temperatura disminuye a medida que nos aproximamos a la corteza terrestre. Por término medio a medida que excavamos la temperatura se incrementa 3ºC cada 100 metros de profundidad.

4 ENERGÍA GEOTÉRMICA DEFINICIÓN: la energía geotérmica es la energía CALORÍFICA que procede del interior de la Tierra. Esta energía puede aprovecharse en zonas donde se presentan anomalías geotérmicas, donde el incremento de temperatura cada 100 metros de profundidad supere los 10 ºC (incluso 20ºC) frente a los 3ºC de media.

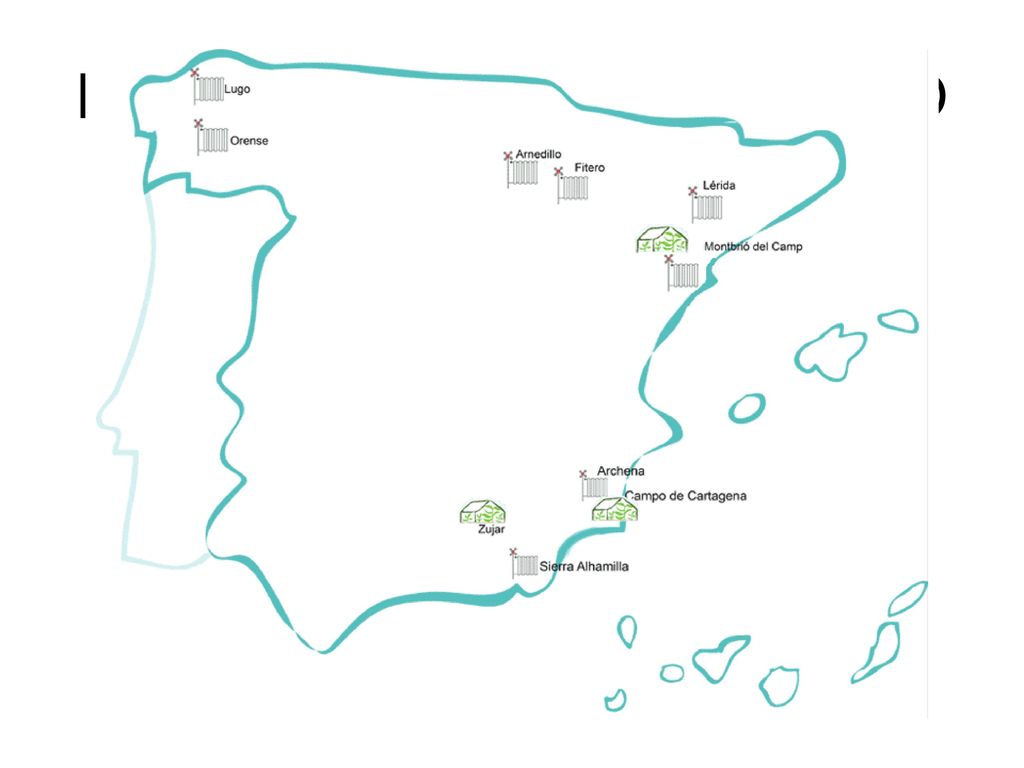

5 DESARROLLO GEOTÉRMICO

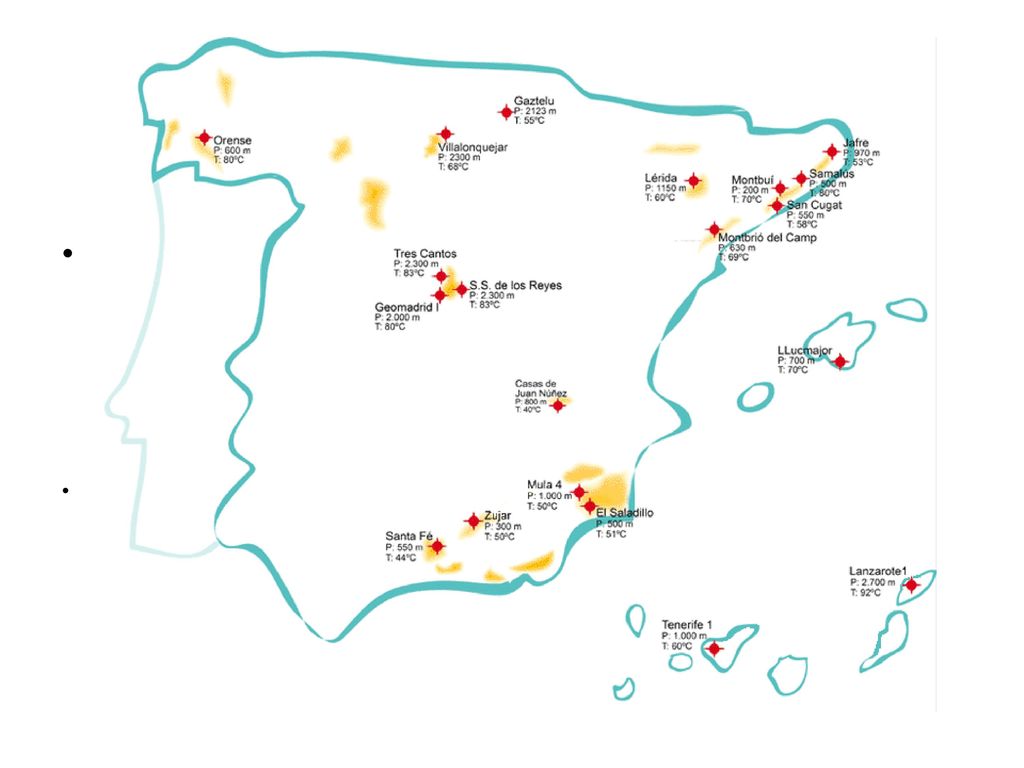

6 ANOMALÍAS GEOTÉRMICAS

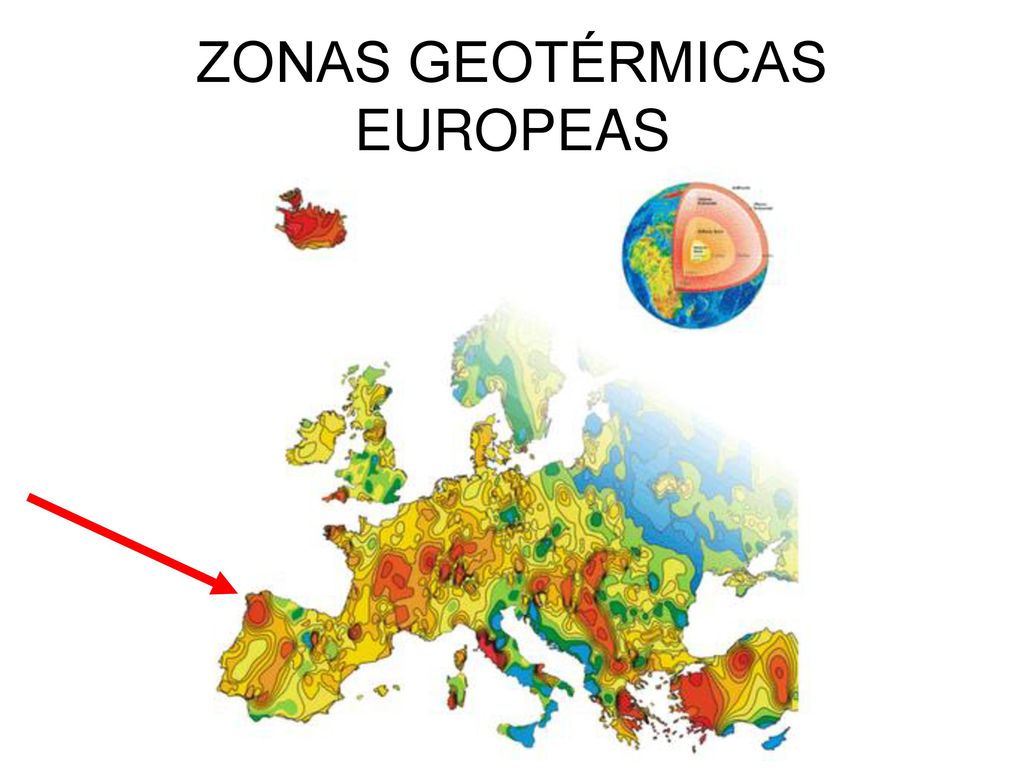

7 ZONAS GEOTÉRMICAS EUROPEAS

8 EXTRAER EL CALOR DE LA TIERRA
Para extraer el calor de la Tierra SIEMPRE se utiliza algún fluido, normalmente agua. El agua una vez caliente, se extrae y su energía TÉRMICA se transforma en otro tipo de energía (la mayoría de las veces en electricidad) Yacimiento hidrotérmico Yacimiento de roca caliente.

9 TIPOS DE YACIMIENTOS GEOTÉRMICOS
YACIMIENTOS HIDROTÉRMICOS YACIMIENTOS GEOPRESURIZADOS YACIMIENTOS DE ROCA CALIENTE

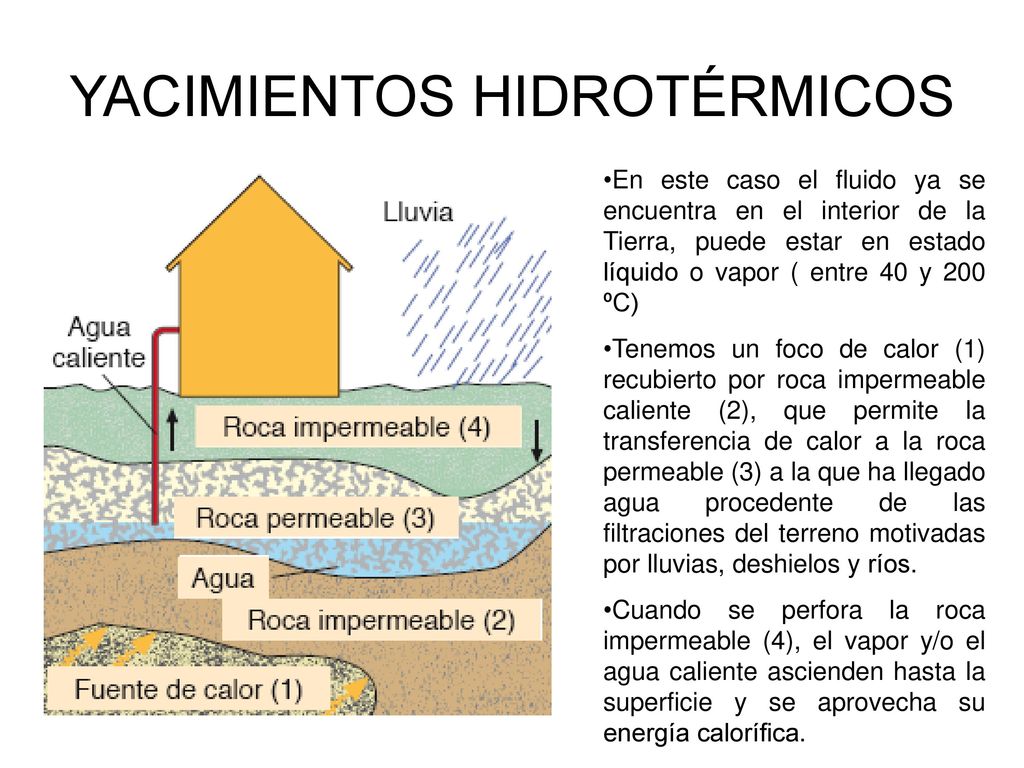

10 YACIMIENTOS HIDROTÉRMICOS
En este caso el fluido ya se encuentra en el interior de la Tierra, puede estar en estado líquido o vapor ( entre 40 y 200 ºC) Tenemos un foco de calor (1) recubierto por roca impermeable caliente (2), que permite la transferencia de calor a la roca permeable (3) a la que ha llegado agua procedente de las filtraciones del terreno motivadas por lluvias, deshielos y ríos. Cuando se perfora la roca impermeable (4), el vapor y/o el agua caliente ascienden hasta la superficie y se aprovecha su energía calorífica.

11 YACIMIENTOS HIDROTÉRMICOS

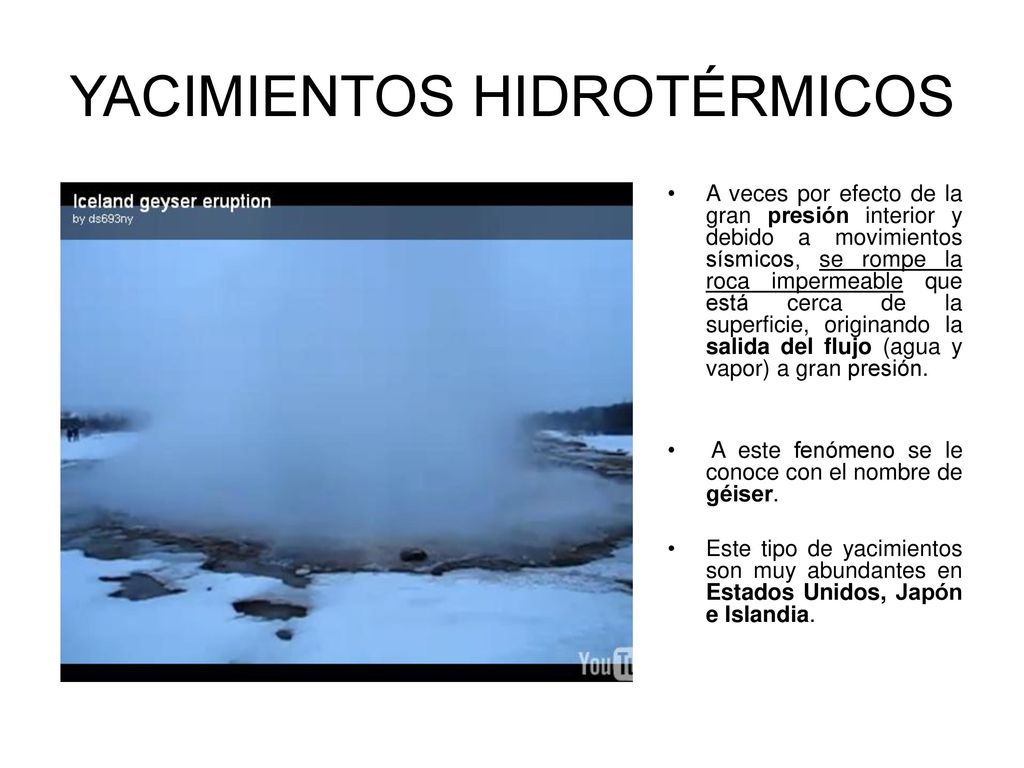

A veces por efecto de la gran presión interior y debido a movimientos sísmicos, se rompe la roca impermeable que está cerca de la superficie, originando la salida del flujo (agua y vapor) a gran presión. A este fenómeno se le conoce con el nombre de géiser. Este tipo de yacimientos son muy abundantes en Estados Unidos, Japón e Islandia.

12 YACIMIENTO GEOPRESURIZADOS
Son iguales a los yacimientos hidrotérmicos, pero en ellos el agua se suele encontrar a profundidades mucho mayores y sometida a grandes presiones. Normalmente el agua se encuentra en estado líquido, a pesar de encontrarse a unos 200 ºC. Además a estas temperaturas también suele encontrarse gas natural, con lo que se obtienen tres tipos de energía: Energía calorífica del agua Energía de la presión del agua Energía química del gas natural

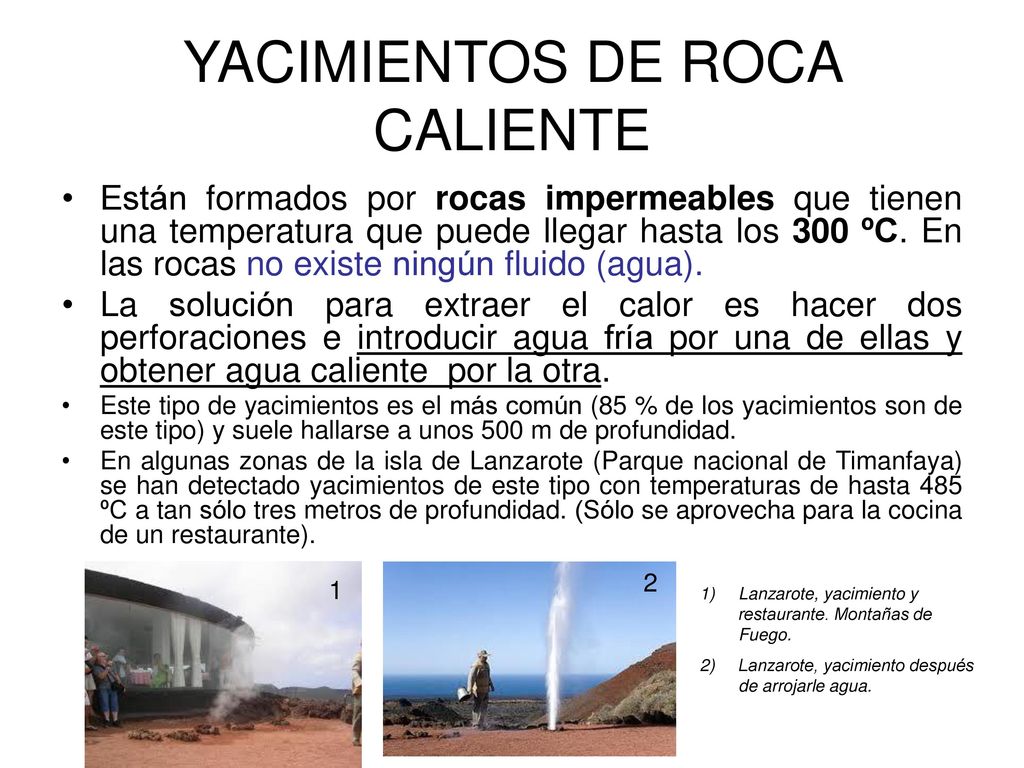

13 YACIMIENTOS DE ROCA CALIENTE
Están formados por rocas impermeables que tienen una temperatura que puede llegar hasta los 300 ºC. En las rocas no existe ningún fluido (agua). La solución para extraer el calor es hacer dos perforaciones e introducir agua fría por una de ellas y obtener agua caliente por la otra. Este tipo de yacimientos es el más común (85 % de los yacimientos son de este tipo) y suele hallarse a unos 500 m de profundidad. En algunas zonas de la isla de Lanzarote (Parque nacional de Timanfaya) se han detectado yacimientos de este tipo con temperaturas de hasta 485 ºC a tan sólo tres metros de profundidad. (Sólo se aprovecha para la cocina de un restaurante). 2 1 Lanzarote, yacimiento y restaurante. Montañas de Fuego. Lanzarote, yacimiento después de arrojarle agua.

14 PLANTA GEOTÉRMICA

15 ENERGÍA GEOTÉRMICA Vídeo resumen sobre la energía geotérmica
Vídeo del IDAE sobre energía geotérmica Vídeo de consumer sobre energía geotérmica Video energía geotérmica en el hogar

16 EJERCICIO Determina la profundidad a la que habría que hacer un pozo si quisiéramos calentar agua a una temperatura de 90 ºC por encima de la temperatura ambiente. SOLUCIÓN 3000 m

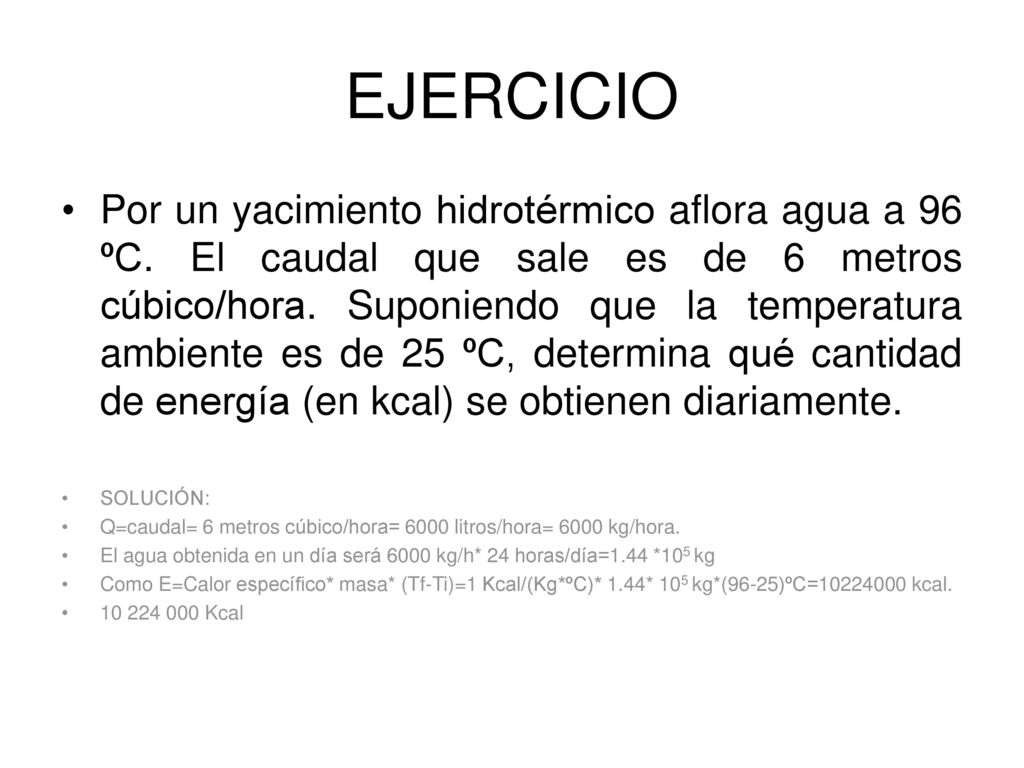

17 EJERCICIO Por un yacimiento hidrotérmico aflora agua a 96 ºC. El caudal que sale es de 6 metros cúbico/hora. Suponiendo que la temperatura ambiente es de 25 ºC, determina qué cantidad de energía (en kcal) se obtienen diariamente. SOLUCIÓN: Q=caudal= 6 metros cúbico/hora= 6000 litros/hora= 6000 kg/hora. El agua obtenida en un día será 6000 kg/h* 24 horas/día=1.44 *105 kg Como E=Calor específico* masa* (Tf-Ti)=1 Kcal/(Kg*ºC)* 1.44* 105 kg*(96-25)ºC= kcal. Kcal

18 EJERCICIO Determina qué cantidad de energía en kcal se obtendría por hora si se introdujese agua a 15 ºC en un yacimiento de roca caliente y se obtuviese agua a 75 ºC. El caudal de agua es de 4 metros cúbicos/hora. SOLUCIÓN Kcal/h
