1 BOMBA DE CALOR D’ALTA TEMPERATURA NH3
Fred Industrial BOMBA DE CALOR D’ALTA TEMPERATURA NH3 Projecte nº: MÉLIDA NAVARRA Posta en marxa 23/12/2015

2 Potència calorífica 1.200 kW

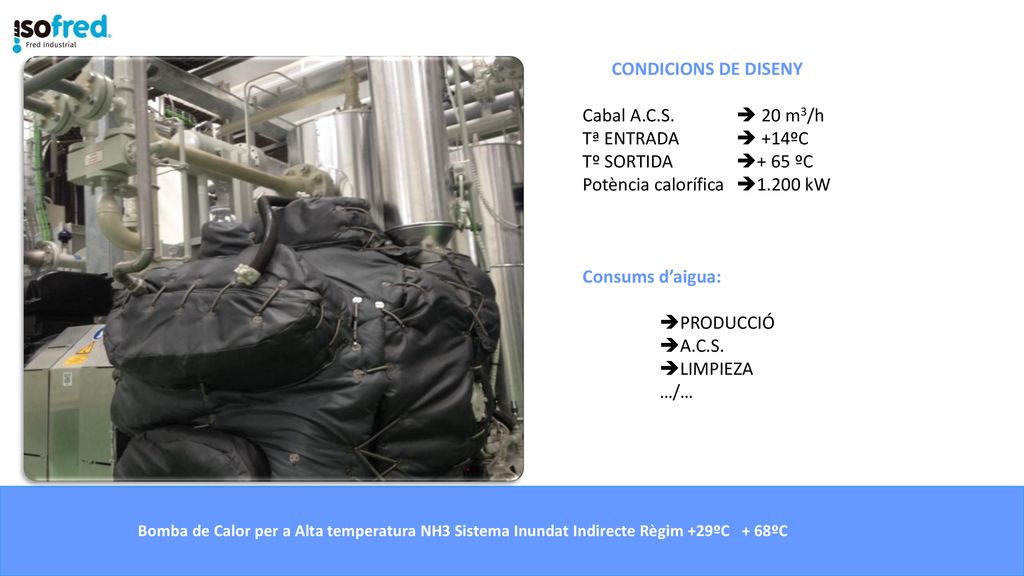

CONDICIONS DE DISENY Cabal A.C.S.  20 m3/h Tª ENTRADA  +14ºC Tº SORTIDA + 65 ºC Potència calorífica 1.200 kW Consums d’aigua: PRODUCCIÓ A.C.S. LIMPIEZA …/… Bomba de Calor per a Alta temperatura NH3 Sistema Inundat Indirecte Règim +29ºC ºC

3 ISOFRED,S.L. PONÈNCIA SOBRE BOMBES DE CALOR D'ALTA TEMPERATURA AMB COMPRESSOR DE NH3 D'ALTA PRESSIÓ
* Veure link adjunt *Presentació disponible a :

4 Respectuós amb el Medi Ambient
REFRIGERANT TRIAT: R-717; NH3; AMONÍAC REFRIGERANT NATURAL FORMA PART DELS “NATURAL FIVE” CARACTERÍSTIQUES: NIVELL DE SEGURETAT  L2B2 PCA (PODER ESCALFAMENT GLOBAL)  0 ODP(PODER DESTRUCCIÓ OZON)  0 CÀRREGA DE LA INSTAL·LACIÓ  160 kg NH3 : Nitrogen e Hidrogen AMONÍAC: REFRIGERANT NATURAL Respectuós amb el Medi Ambient

5 Condicions de treball i rendiment: Condensació

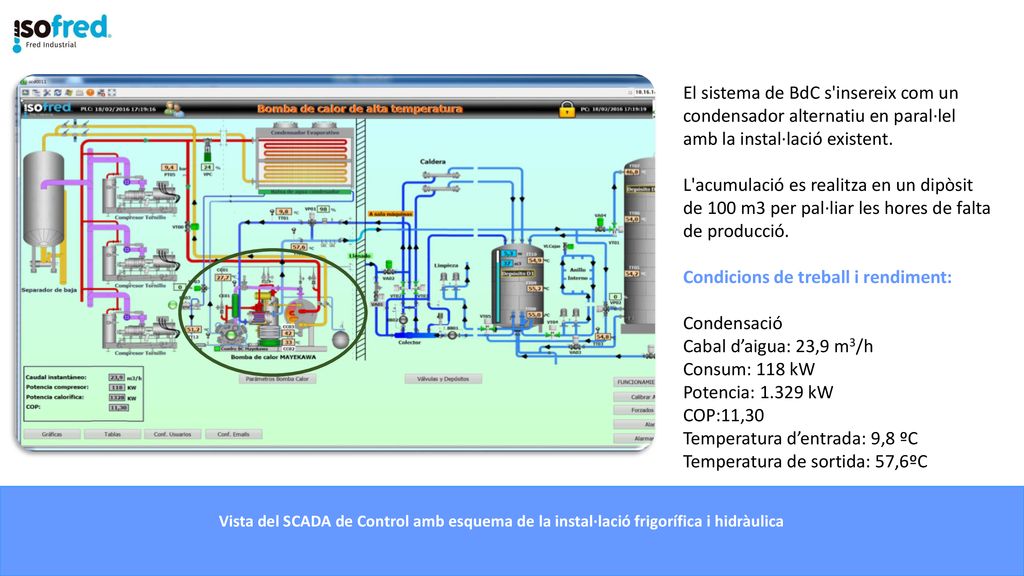

El sistema de BdC s'insereix com un condensador alternatiu en paral·lel amb la instal·lació existent. L'acumulació es realitza en un dipòsit de 100 m3 per pal·liar les hores de falta de producció. Condicions de treball i rendiment: Condensació Cabal d’aigua: 23,9 m3/h Consum: 118 kW Potencia: kW COP:11,30 Temperatura d’entrada: 9,8 ºC Temperatura de sortida: 57,6ºC Vista del SCADA de Control amb esquema de la instal·lació frigorífica i hidràulica

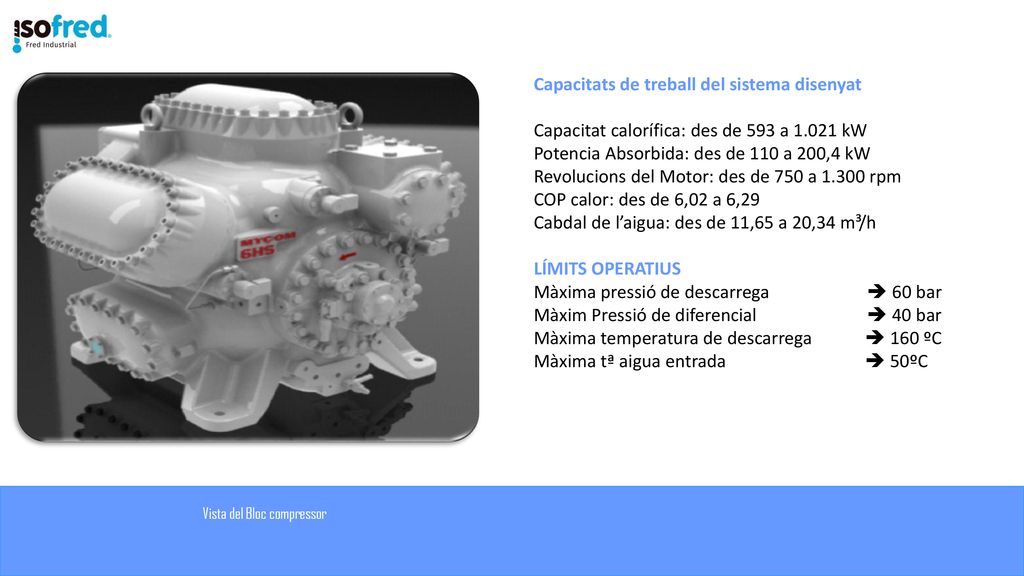

6 Vista del Bloc compressor
Capacitats de treball del sistema disenyat Capacitat calorífica: des de 593 a kW Potencia Absorbida: des de 110 a 200,4 kW Revolucions del Motor: des de 750 a rpm COP calor: des de 6,02 a 6,29 Cabdal de l’aigua: des de 11,65 a 20,34 m³/h LÍMITS OPERATIUS Màxima pressió de descarrega  60 bar Màxim Pressió de diferencial  40 bar Màxima temperatura de descarrega  160 ºC Màxima tª aigua entrada  50ºC Vista del Bloc compressor

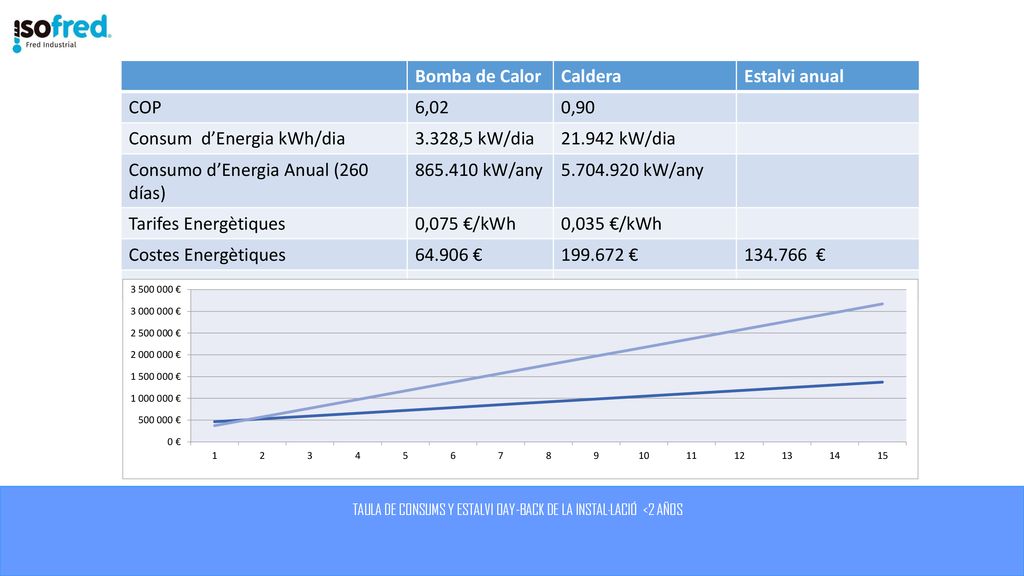

7 TAULA DE CONSUMS Y ESTALVI OAY-BACK DE LA INSTAL·LACIÓ <2 AÑOS
Bomba de Calor Caldera Estalvi anual COP 6,02 0,90 Consum d’Energia kWh/dia 3.328,5 kW/dia kW/dia Consumo d’Energia Anual (260 días) kW/any kW/any Tarifes Energètiques 0,075 €/kWh 0,035 €/kWh Costes Energètiques € € € Emisiones CO2 tm 346 tm 1.006 tm TAULA DE CONSUMS Y ESTALVI OAY-BACK DE LA INSTAL·LACIÓ <2 AÑOS

8 Detalls vàlvules proporcionals, pantalla Scada, Vàlvules de tres vies, comptador de calories.

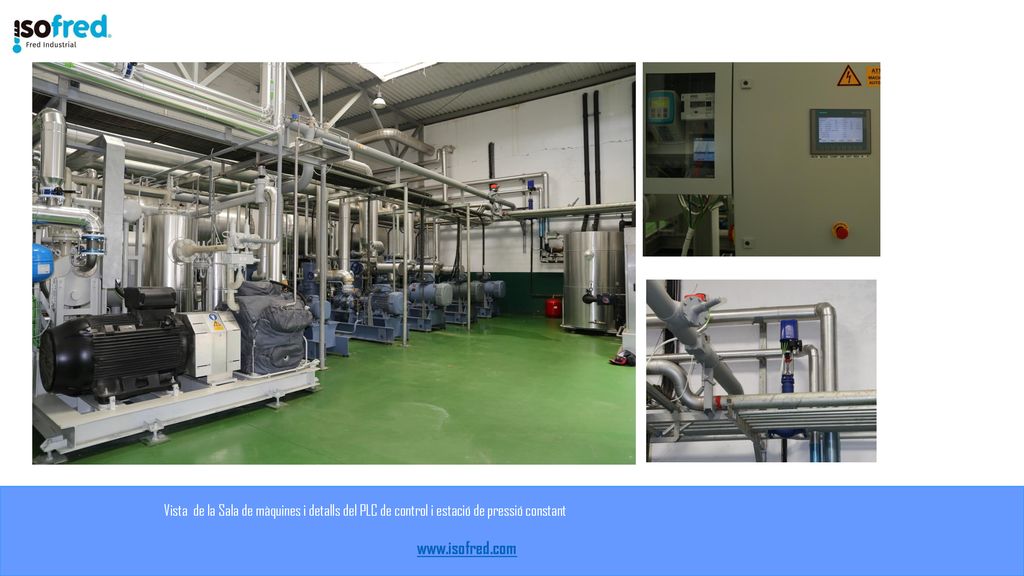

9 Vista de la Sala de màquines i detalls del PLC de control i estació de pressió constant
