1 La Energía en los Motores Presentado Por: Cristhian Raúl Maldonado Monroy Diego Fernando Rodríguez Guarín José Miguel Castiblanco Castelblanco Sergio Augusto Monroy Toro Javier Camilo Riaño Fernández

2 Un motor es un operador que transforma una forma de energía en un movimiento. Según el tipo de energía consumida, hay dos clases fundamentales de motores

3

4

5

6 Poder calorífico de la gasolina = Q = perdida de potencia 1 galón de gasolina = 3.78 L  Se tomo como marco de referencia un automóvil Chevrolet Esteem  Con un tiempo de prueba de 1800 Gasolina = Gasolina = 66.7 kw

7 Potencia máxima teórica = 0,6766.7 kw = 44,68 Kw

8 Combustible + O 2 ---> H 2 O + CO 2 + Ec + El

9

10 Q = ṁ Cp aire * ΔT ṁ = 34.64Kg aire / 1800s Qgases_escape = 0.02Kg/s * 1.012KJ/Kg * (400 ℃ - 15 ℃ ) ṁ = 0.02 Kg/s aire Qgases_escape = 7,8 KJ/s --> Kw

11

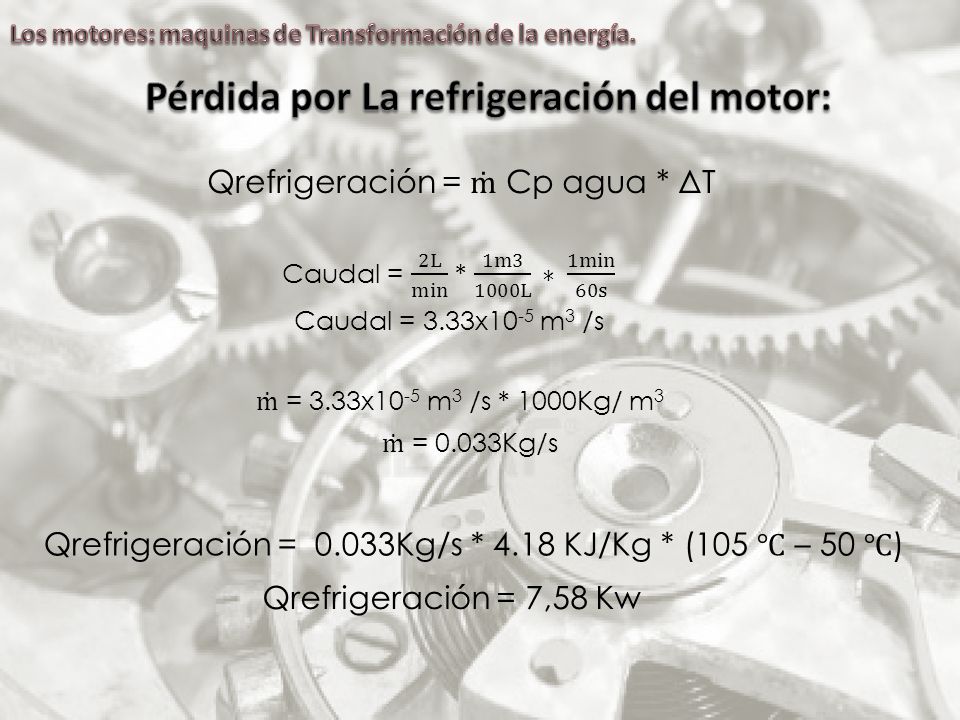

12 Qrefrigeración = ṁ Cp agua * ΔT Qrefrigeración = 0.033Kg/s * 4.18 KJ/Kg * (105 ℃ – 50 ℃ ) Caudal = 3.33x10 -5 m 3 /s Qrefrigeración = 7,58 Kw ṁ = 3.33x10 -5 m 3 /s * 1000Kg/ m 3 ṁ = 0.033Kg/s

13

14

15

16 FRICCION EXTERNA =Fr suelo + Fr aire Caudal de aire = área + velocidad Potencia = 9kw

17

18

19

20

21

22

23

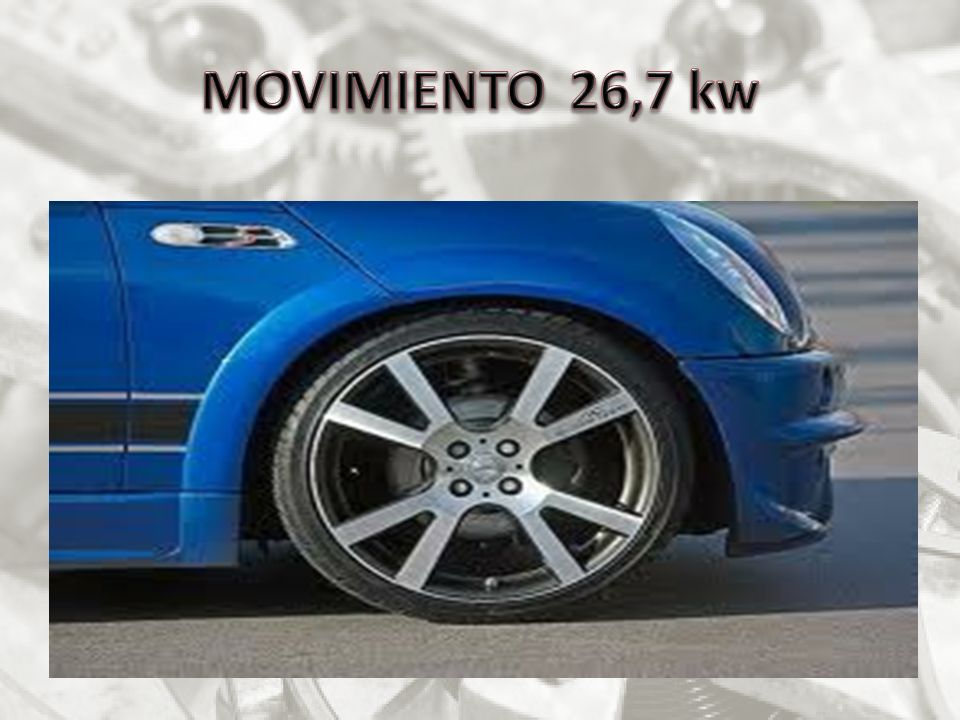

24 Potencia llantas 26,7 kw Potencia A/A 5.22 Kw Q gases emisiones 7.80 kw Q refrigeración 7.58 kw Aerodinámica 9 kw Convección de calor 7.4 kw Bombas y Accesorios 3 kw _______ 66.7 kw

25 ŋ= ŋ=0,40 40% Eficiencias 60% Perdidas
