1 Transmisión Informe de Riesgo

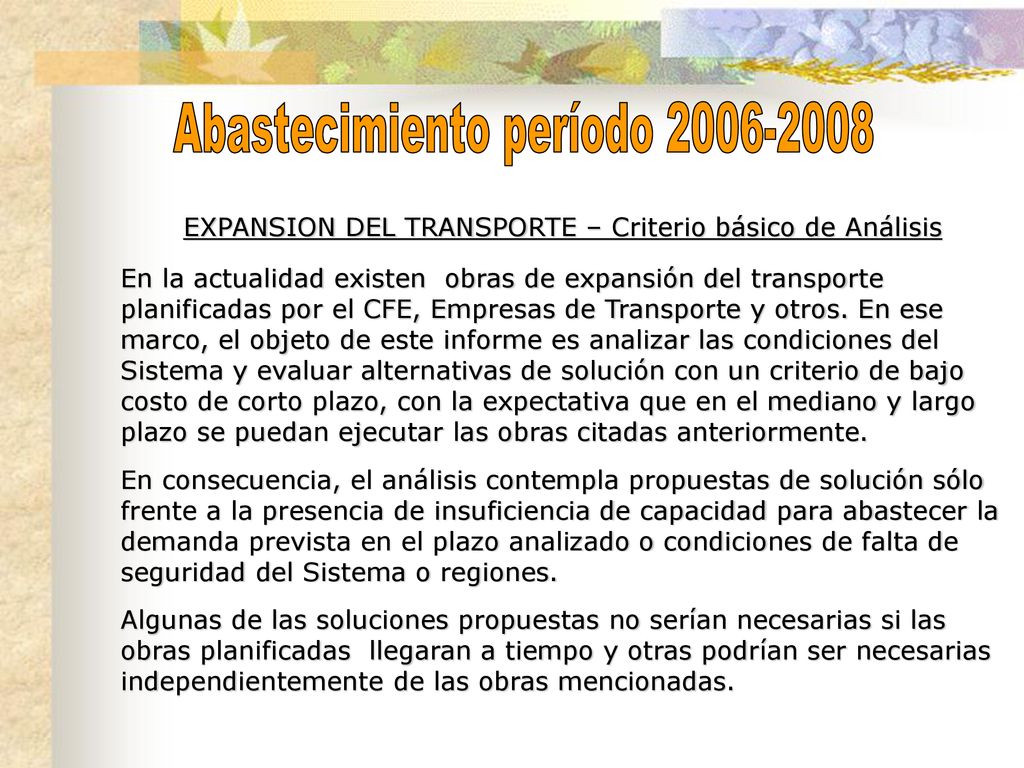

2 Abastecimiento período 2006-2008
EXPANSION DEL TRANSPORTE – Criterio básico de Análisis En la actualidad existen obras de expansión del transporte planificadas por el CFE, Empresas de Transporte y otros. En ese marco, el objeto de este informe es analizar las condiciones del Sistema y evaluar alternativas de solución con un criterio de bajo costo de corto plazo, con la expectativa que en el mediano y largo plazo se puedan ejecutar las obras citadas anteriormente. En consecuencia, el análisis contempla propuestas de solución sólo frente a la presencia de insuficiencia de capacidad para abastecer la demanda prevista en el plazo analizado o condiciones de falta de seguridad del Sistema o regiones. Algunas de las soluciones propuestas no serían necesarias si las obras planificadas llegaran a tiempo y otras podrían ser necesarias independientemente de las obras mencionadas.

3 Líneas del Plan Energético Nacional y del Plan Federal

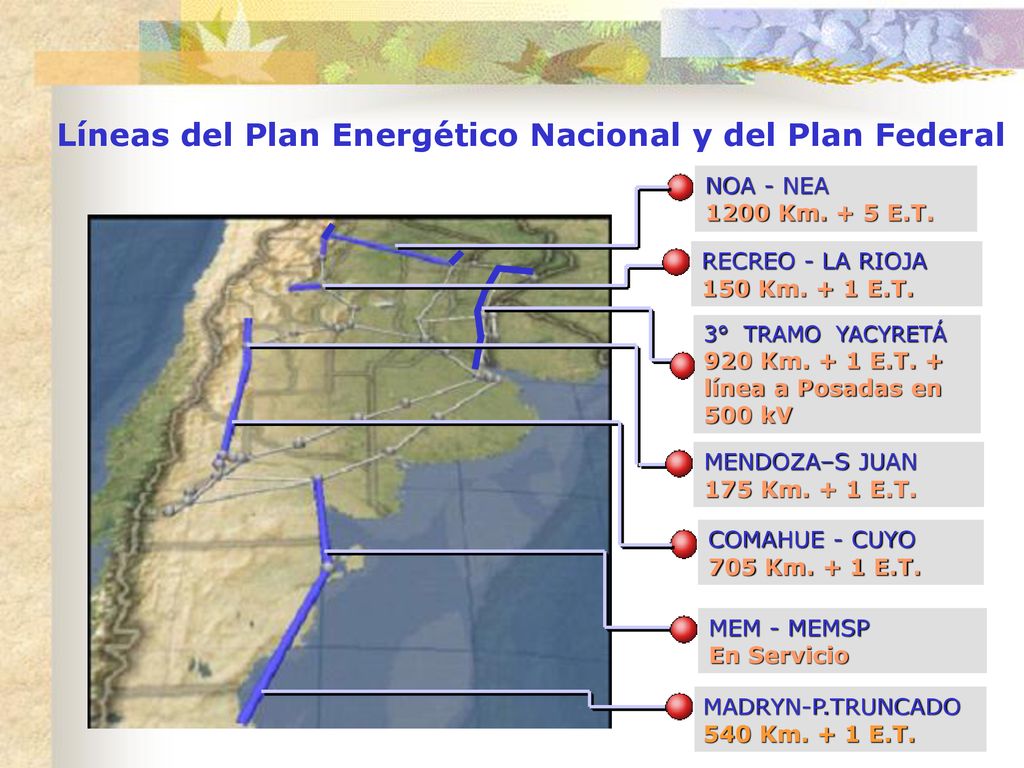

NOA - NEA 1200 Km. + 5 E.T. COMAHUE - CUYO 705 Km. + 1 E.T. RECREO - LA RIOJA 150 Km. + 1 E.T. 3° TRAMO YACYRETÁ 920 Km. + 1 E.T. + línea a Posadas en 500 kV MEM - MEMSP En Servicio MENDOZA–S JUAN 175 Km. + 1 E.T. MADRYN-P.TRUNCADO 540 Km. + 1 E.T.

4 Líneas del Plan Energético Nacional y Plan Federal (Impacto)
Gran Mendoza – San Juan (500 kV operando en 220 kV) Soluciona abastecimiento a la Provincia de San Juan Tercer Tramo desde Yacyretá Evacuación Yacyretá cota 83 y/o Importación desde Brasil, para el abastecimiento nacional. Integración en 500 kV del Sistema Misionero al SADI. Alimentación al sur de la Provincia de Corrientes Recreo – La Rioja (500 kV - operando en 132 kV) Soluciona abastecimiento a la Provincia de La Rioja Puerto Madryn – Pico Truncado Integración Provincia Santa Cruz y sur de Chubut - Baja carga inicial Abastecimiento área Patagonia Sur - Posibilidad de optimizar despachos e ingreso de generación

5 Líneas del Plan Energético Nacional y Plan Federal

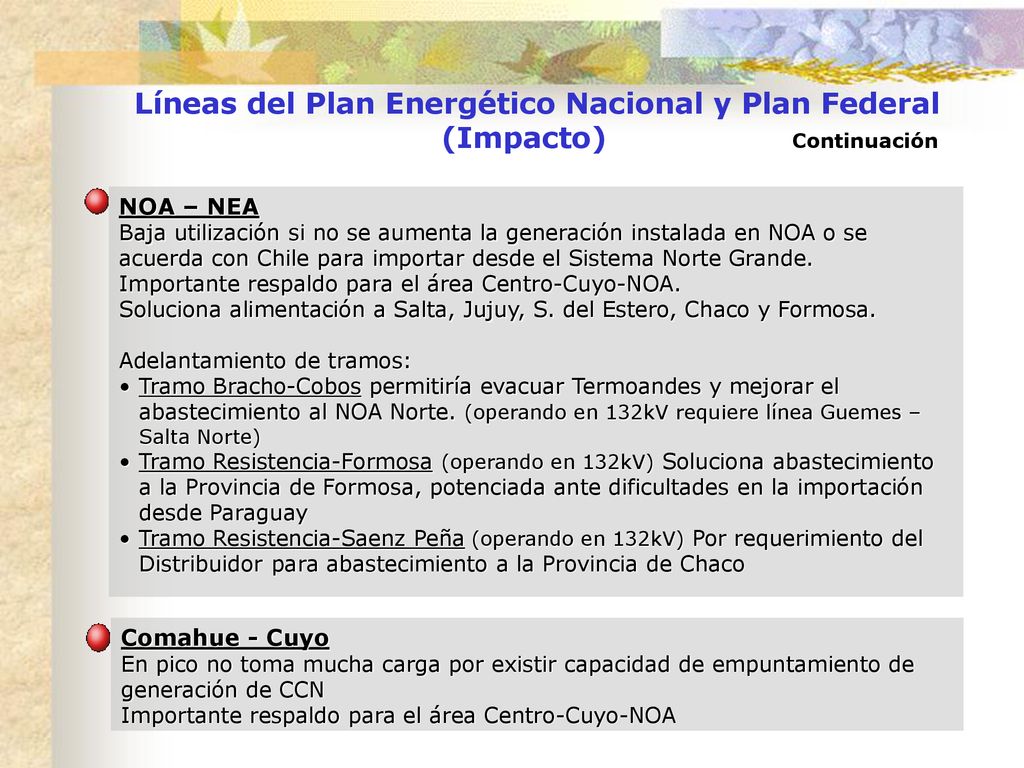

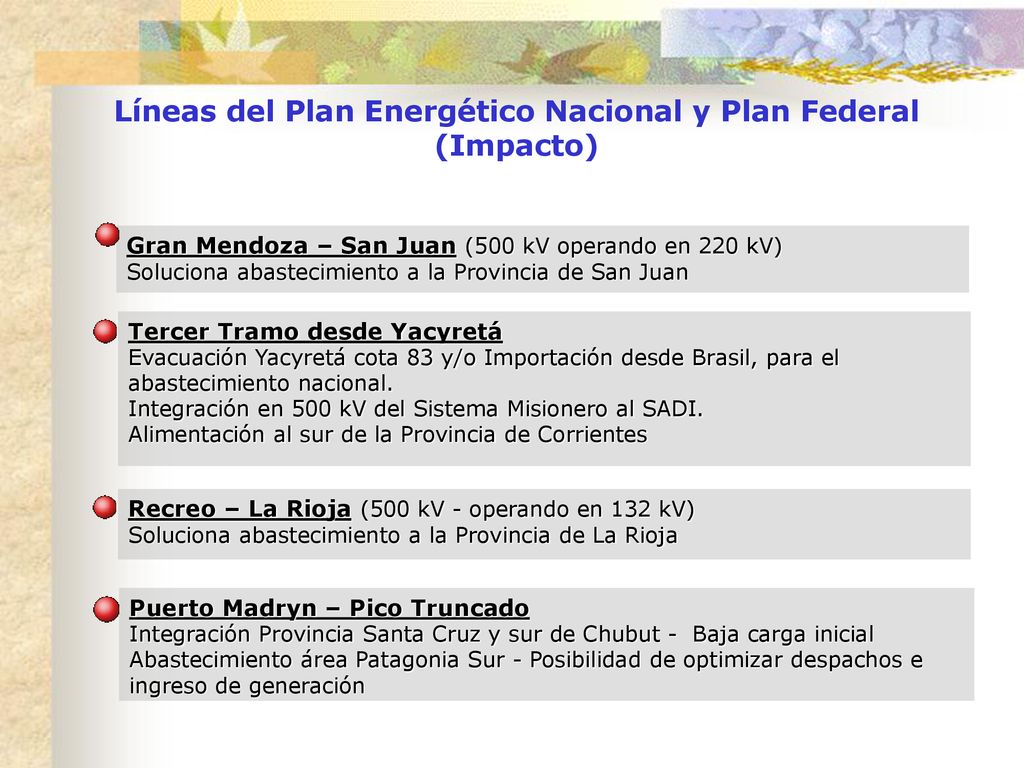

Líneas del Plan Energético Nacional y Plan Federal (Impacto) Continuación NOA – NEA Baja utilización si no se aumenta la generación instalada en NOA o se acuerda con Chile para importar desde el Sistema Norte Grande. Importante respaldo para el área Centro-Cuyo-NOA. Soluciona alimentación a Salta, Jujuy, S. del Estero, Chaco y Formosa. Adelantamiento de tramos: Tramo Bracho-Cobos permitiría evacuar Termoandes y mejorar el abastecimiento al NOA Norte. (operando en 132kV requiere línea Guemes – Salta Norte) Tramo Resistencia-Formosa (operando en 132kV) Soluciona abastecimiento a la Provincia de Formosa, potenciada ante dificultades en la importación desde Paraguay Tramo Resistencia-Saenz Peña (operando en 132kV) Por requerimiento del Distribuidor para abastecimiento a la Provincia de Chaco Comahue - Cuyo En pico no toma mucha carga por existir capacidad de empuntamiento de generación de CCN Importante respaldo para el área Centro-Cuyo-NOA

6 Obras que afectan el abastecimiento de AT

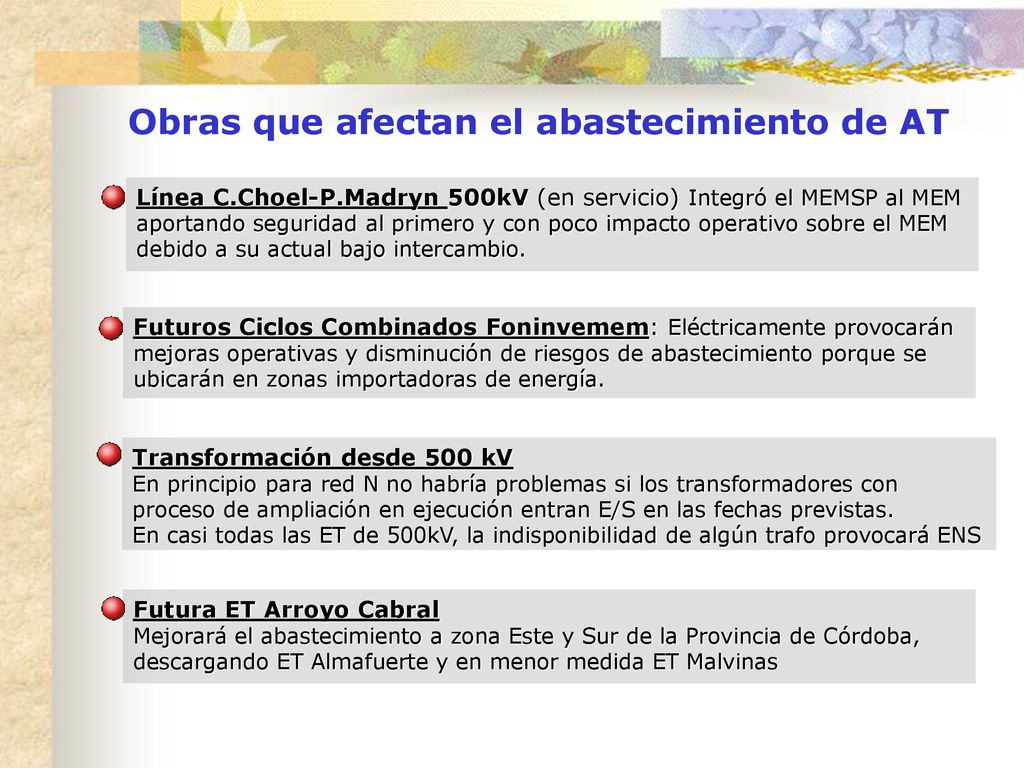

Línea C.Choel-P.Madryn 500kV (en servicio) Integró el MEMSP al MEM aportando seguridad al primero y con poco impacto operativo sobre el MEM debido a su actual bajo intercambio. Futuros Ciclos Combinados Foninvemem: Eléctricamente provocarán mejoras operativas y disminución de riesgos de abastecimiento porque se ubicarán en zonas importadoras de energía. Transformación desde 500 kV En principio para red N no habría problemas si los transformadores con proceso de ampliación en ejecución entran E/S en las fechas previstas. En casi todas las ET de 500kV, la indisponibilidad de algún trafo provocará ENS Futura ET Arroyo Cabral Mejorará el abastecimiento a zona Este y Sur de la Provincia de Córdoba, descargando ET Almafuerte y en menor medida ET Malvinas

7 A) Con red N, y toda la generación disponible E/S

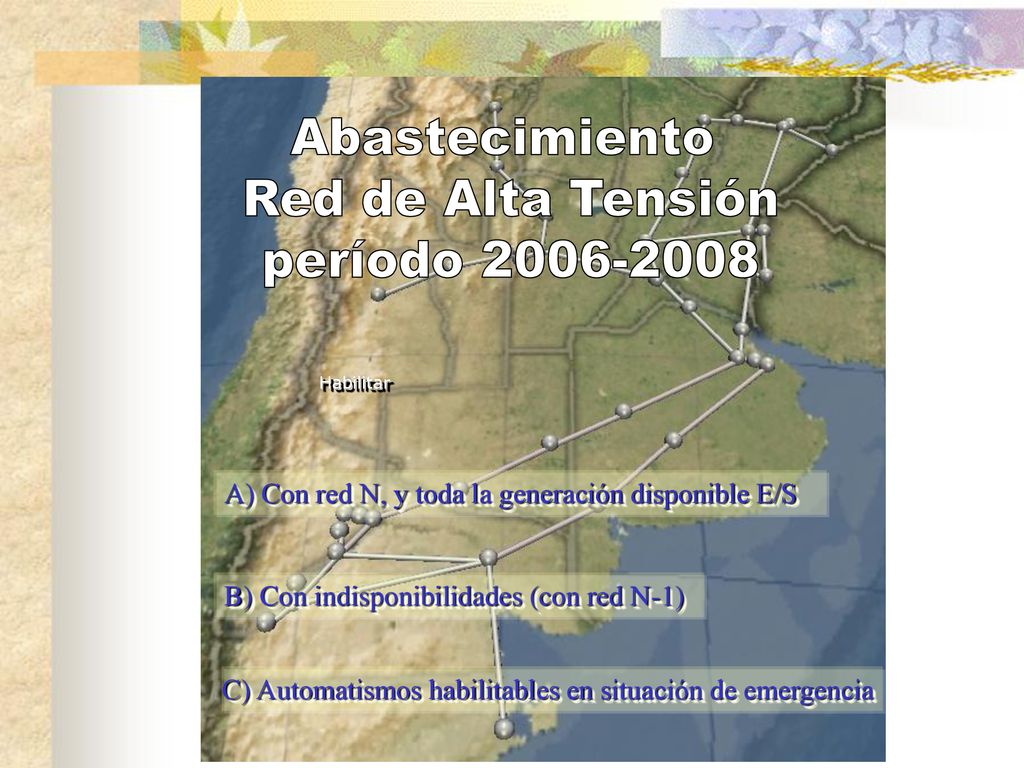

Abastecimiento Red de Alta Tensión período Habilitar A) Con red N, y toda la generación disponible E/S B) Con indisponibilidades (con red N-1) C) Automatismos habilitables en situación de emergencia

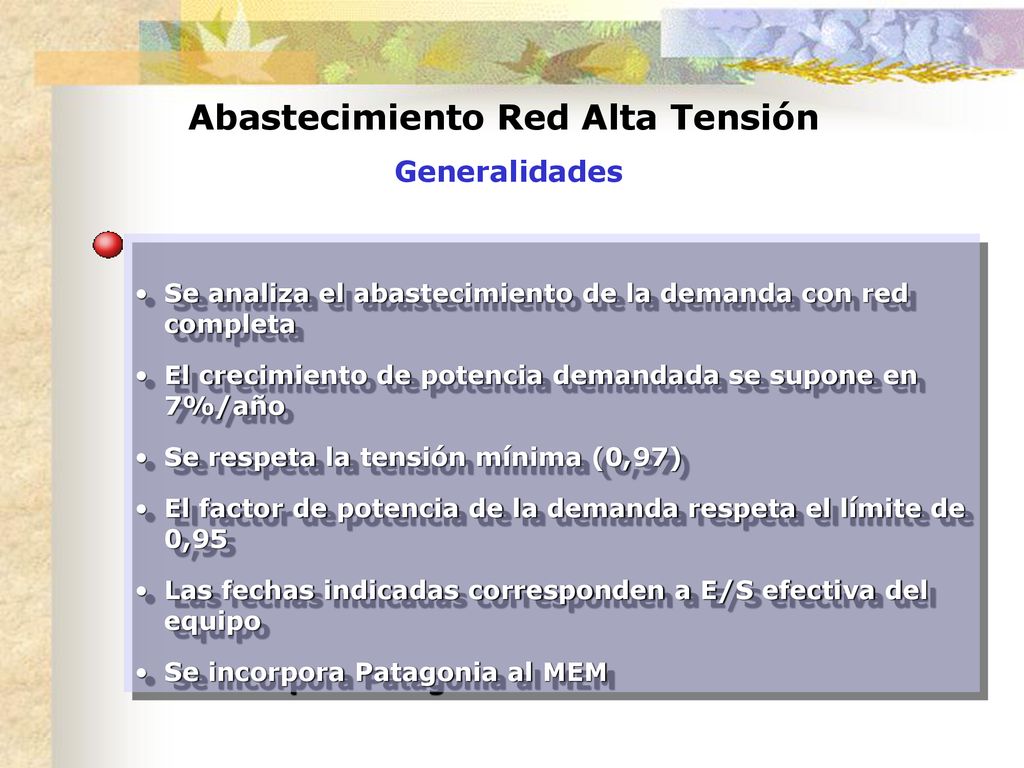

8 Abastecimiento Red Alta Tensión Generalidades
Se analiza el abastecimiento de la demanda con red completa El crecimiento de potencia demandada se supone en 7%/año Se respeta la tensión mínima (0,97) El factor de potencia de la demanda respeta el límite de 0,95 Las fechas indicadas corresponden a E/S efectiva del equipo Se incorpora Patagonia al MEM

9 A) Con red N, y toda la generación disponible E/S

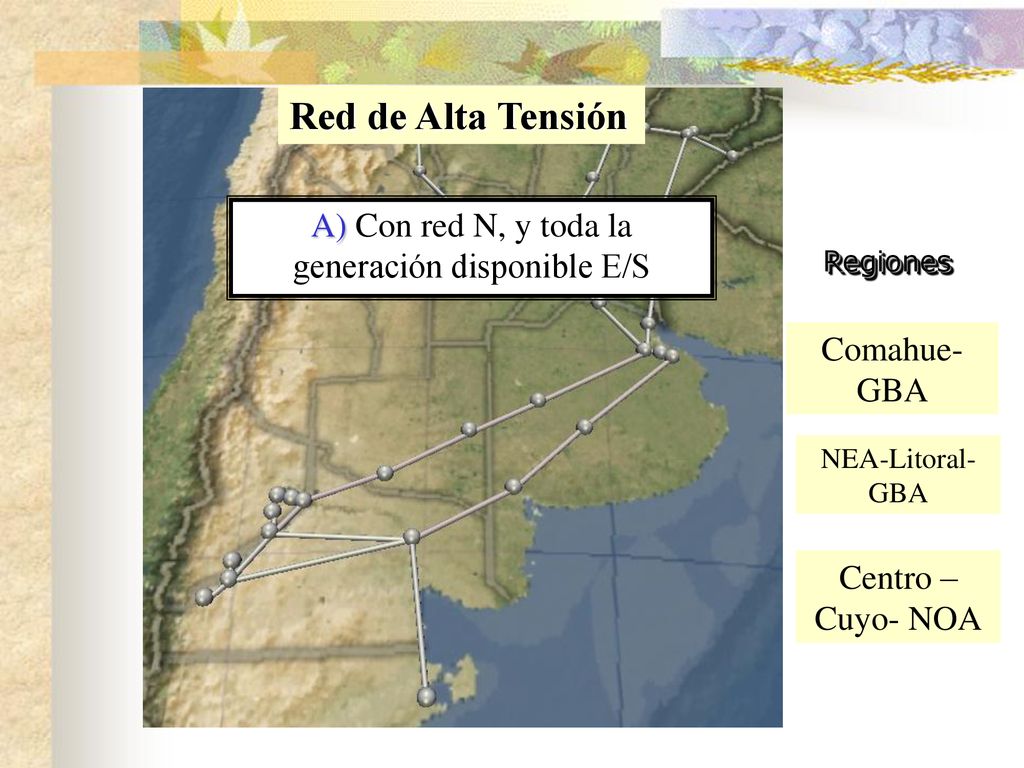

Red de Alta Tensión A) Con red N, y toda la generación disponible E/S Elegir Región Regiones Comahue- GBA NEA-Litoral-GBA Centro – Cuyo- NOA

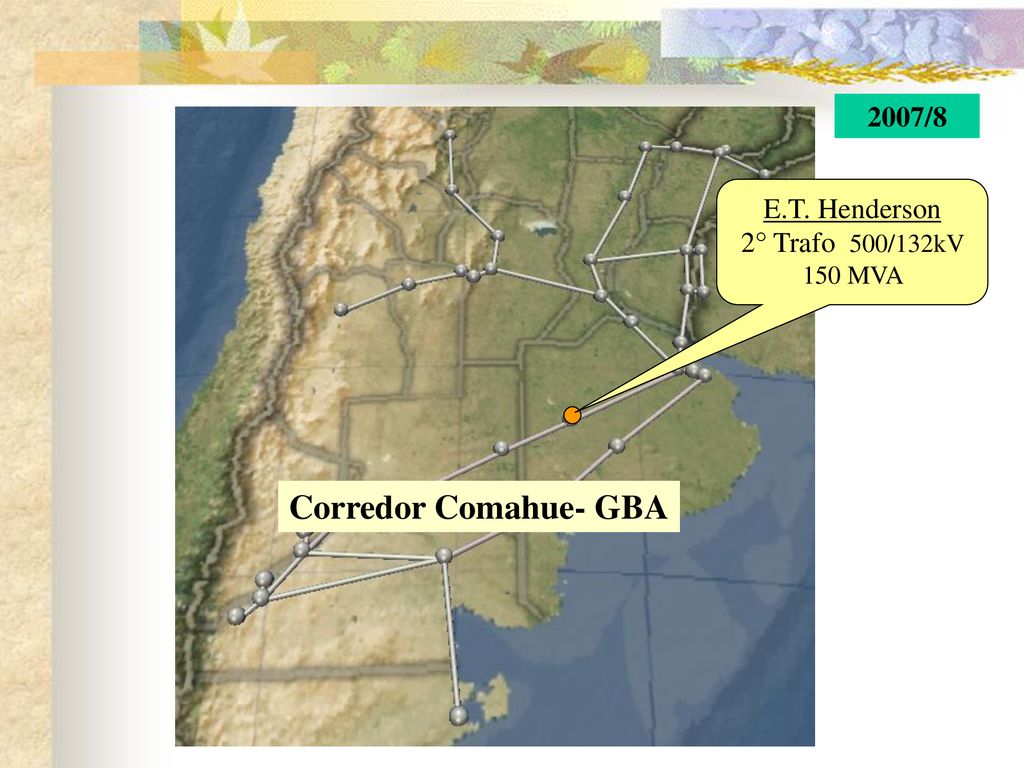

10 2007/8 E.T. Henderson 2° Trafo 500/132kV 150 MVA Corredor Comahue- GBA

11 Ampliaciones en proceso de ejecución

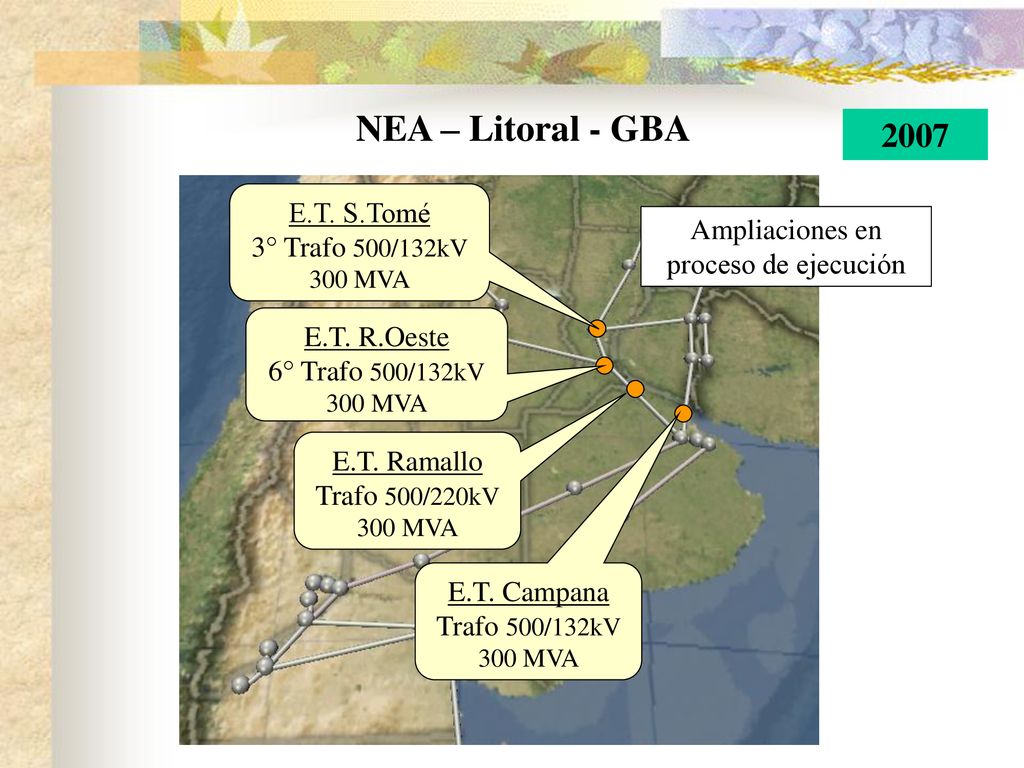

NEA – Litoral - GBA 2007 E.T. S.Tomé 3° Trafo 500/132kV 300 MVA Ampliaciones en proceso de ejecución E.T. R.Oeste 6° Trafo 500/132kV 300 MVA E.T. Ramallo Trafo 500/220kV 300 MVA E.T. Campana Trafo 500/132kV 300 MVA

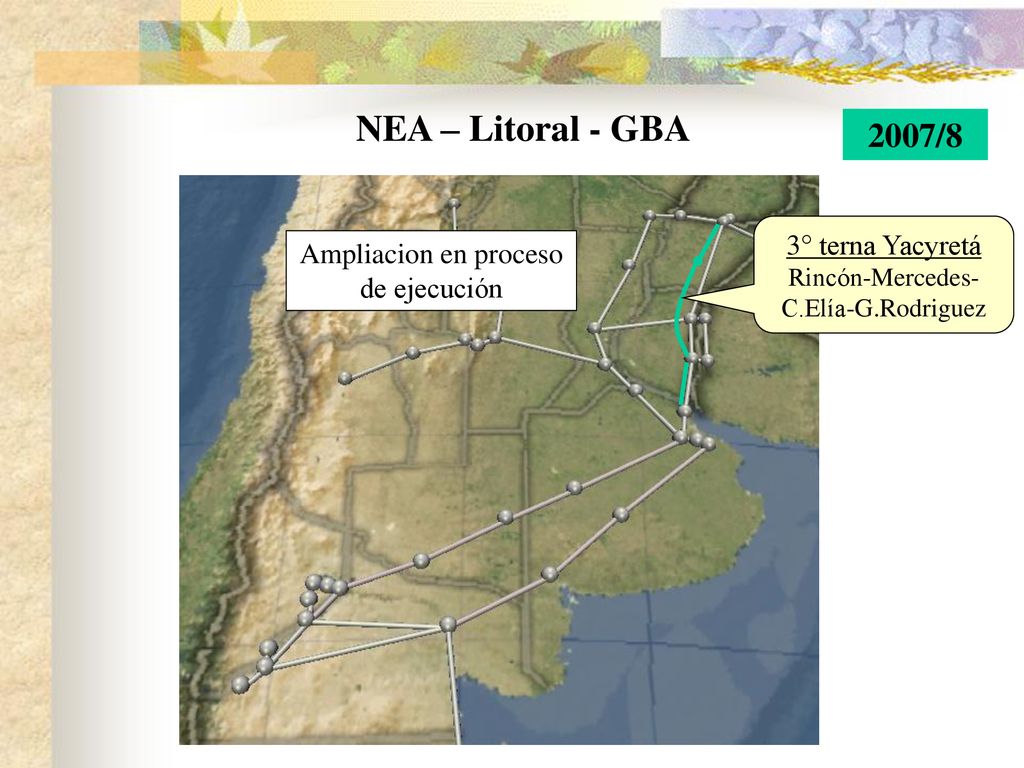

12 NEA – Litoral - GBA 2007/8 3° terna Yacyretá
Rincón-Mercedes-C.Elía-G.Rodriguez Ampliacion en proceso de ejecución

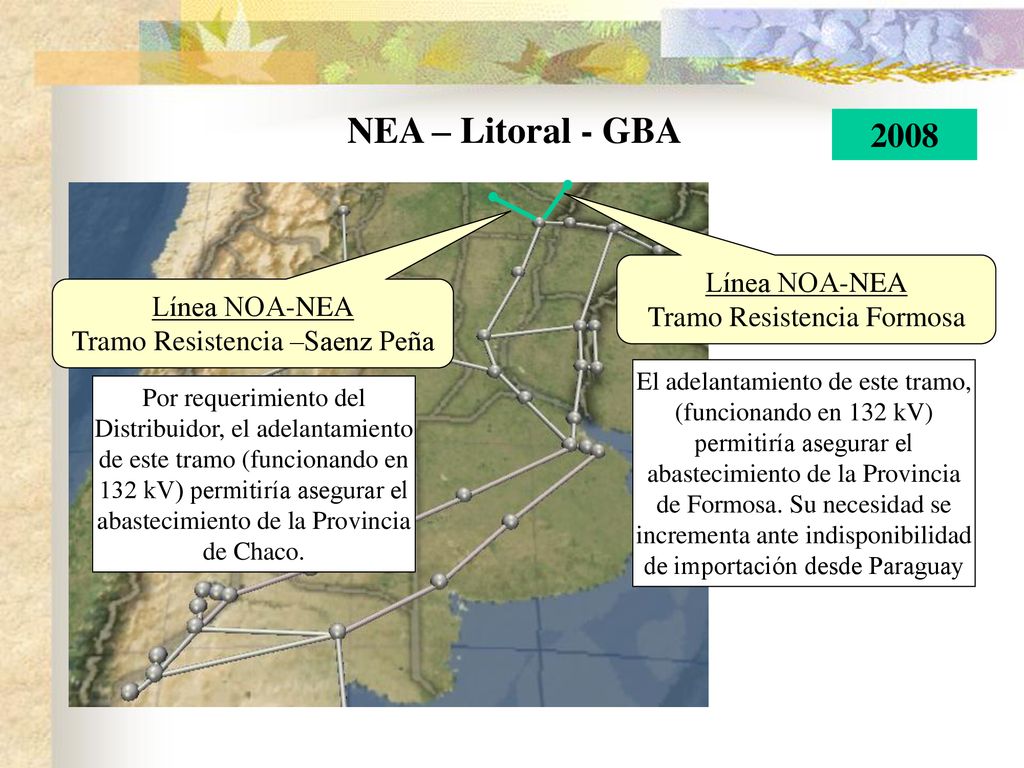

13 NEA – Litoral - GBA 2008 Línea NOA-NEA Tramo Resistencia Formosa
Tramo Resistencia –Saenz Peña El adelantamiento de este tramo, (funcionando en 132 kV) permitiría asegurar el abastecimiento de la Provincia de Formosa. Su necesidad se incrementa ante indisponibilidad de importación desde Paraguay Por requerimiento del Distribuidor, el adelantamiento de este tramo (funcionando en 132 kV) permitiría asegurar el abastecimiento de la Provincia de Chaco.

14 Ampliación en proceso de ejecución

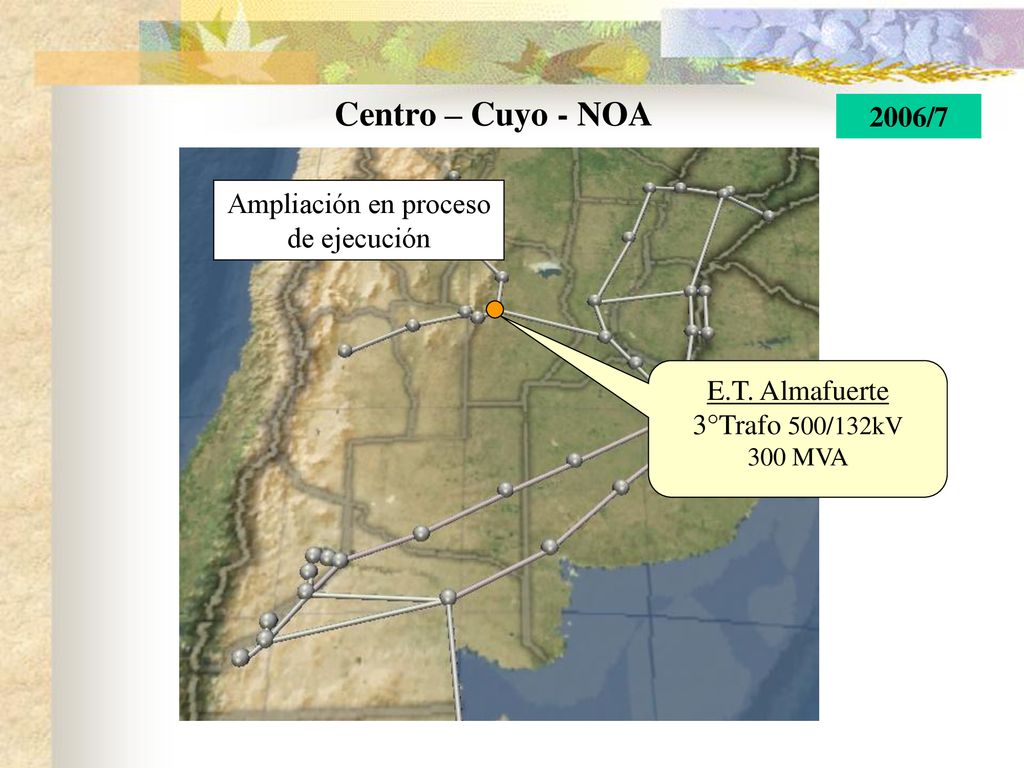

Centro – Cuyo - NOA 2006/7 E.T. Almafuerte 3°Trafo 500/132kV 300 MVA Ampliación en proceso de ejecución

15 Ampliación en proceso de ejecución

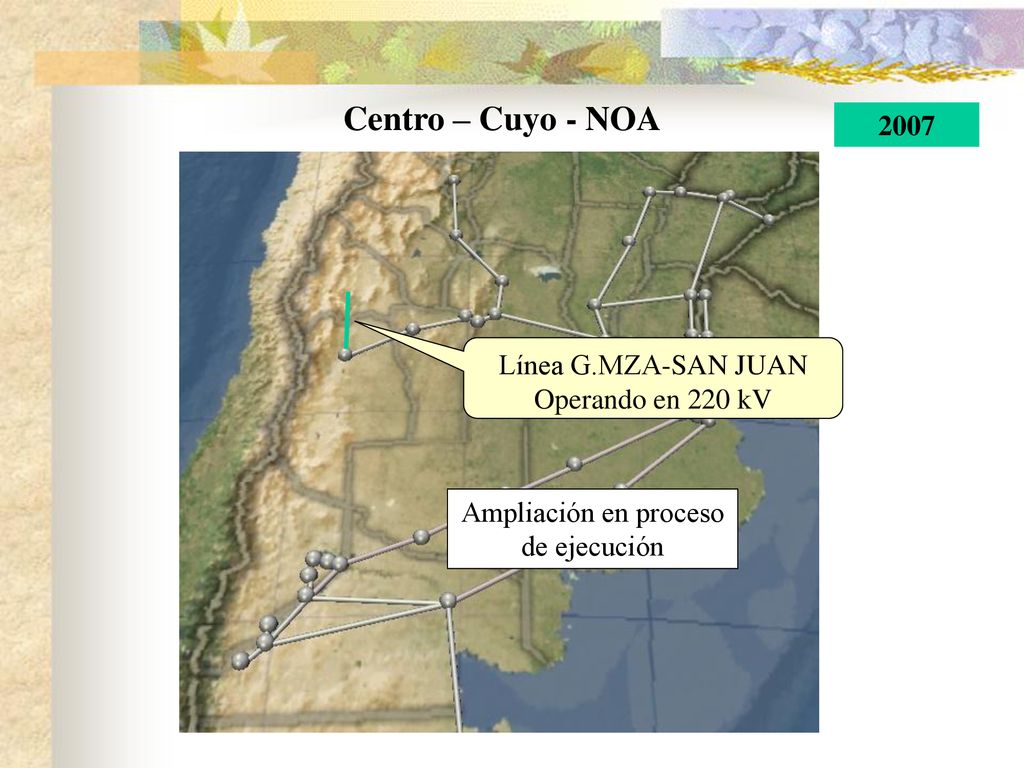

Centro – Cuyo - NOA 2007 Línea G.MZA-SAN JUAN Operando en 220 kV Ampliación en proceso de ejecución

16 Centro – Cuyo - NOA 2007/8 Línea RECREO-LA RIOJA En principio en 132 kV Ampliación en proceso de ejecución

17 Centro – Cuyo - NOA 2008 Línea NOA-NEA Tramo El Bracho-Cobos

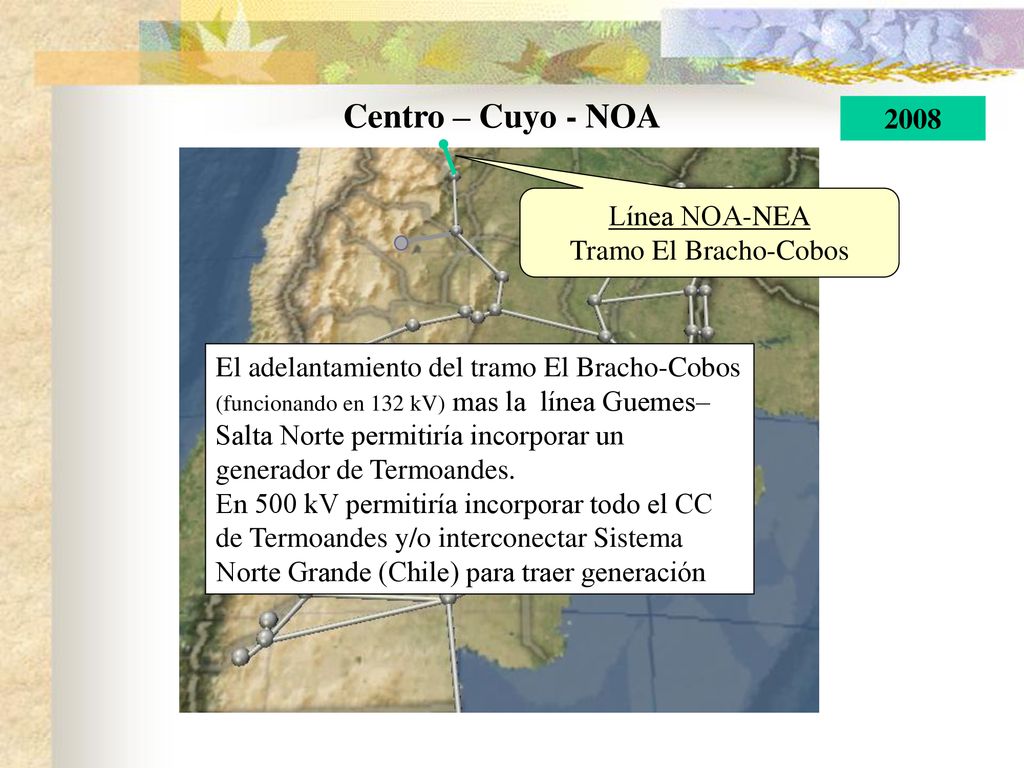

El adelantamiento del tramo El Bracho-Cobos (funcionando en 132 kV) mas la línea Guemes–Salta Norte permitiría incorporar un generador de Termoandes. En 500 kV permitiría incorporar todo el CC de Termoandes y/o interconectar Sistema Norte Grande (Chile) para traer generación

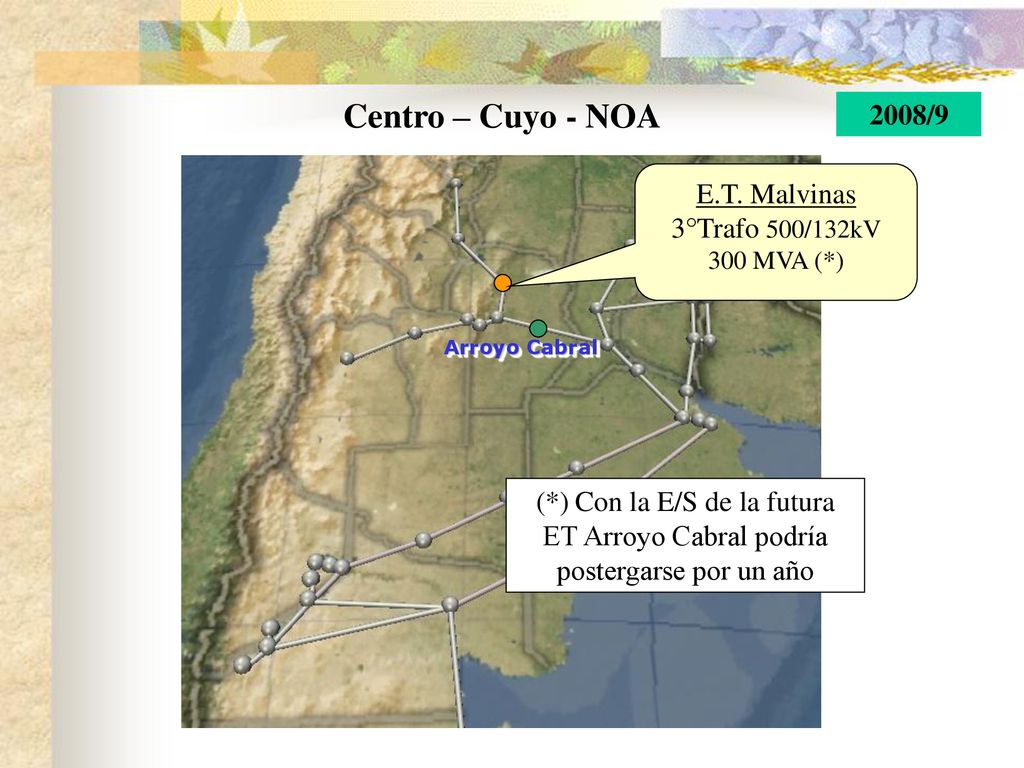

18 Centro – Cuyo - NOA 2008/9 E.T. Malvinas 3°Trafo 500/132kV
300 MVA (*) (*) Con la E/S de la futura ET Arroyo Cabral podría postergarse por un año Arroyo Cabral

19 B) Con indisponibilidades (red N-1 )
Red de Alta Tensión B) Con indisponibilidades (red N-1 ) Elegir Región Indisponibilidad F/S doble terna COM-GBA Embalse Indisponible

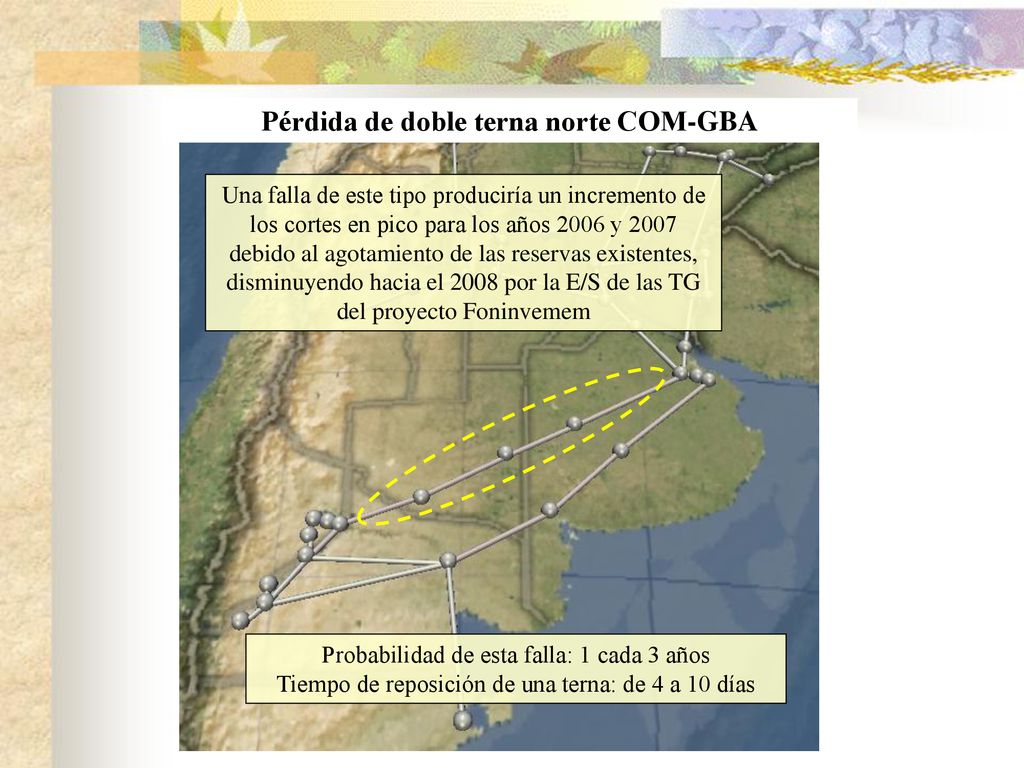

20 Pérdida de doble terna norte COM-GBA
Una falla de este tipo produciría un incremento de los cortes en pico para los años 2006 y 2007 debido al agotamiento de las reservas existentes, disminuyendo hacia el 2008 por la E/S de las TG del proyecto Foninvemem Probabilidad de esta falla: 1 cada 3 años Tiempo de reposición de una terna: de 4 a 10 días

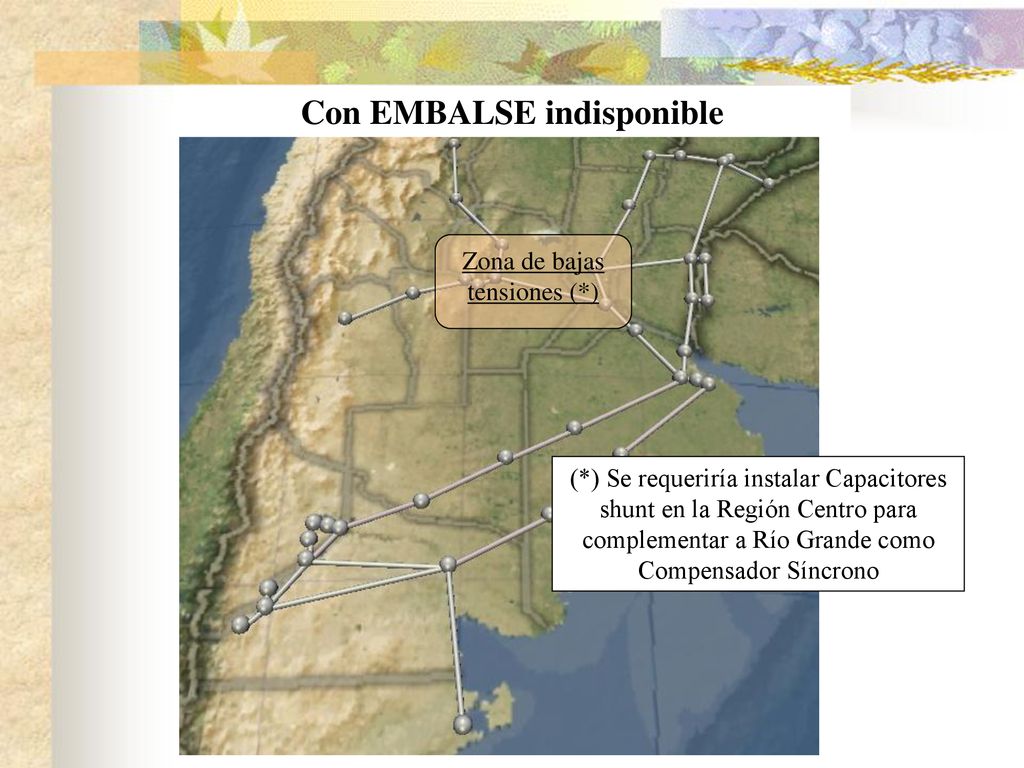

21 Con EMBALSE indisponible
Zona de bajas tensiones (*) (*) Se requeriría instalar Capacitores shunt en la Región Centro para complementar a Río Grande como Compensador Síncrono

22 C) Automatismos a habilitar en situación de emergencia

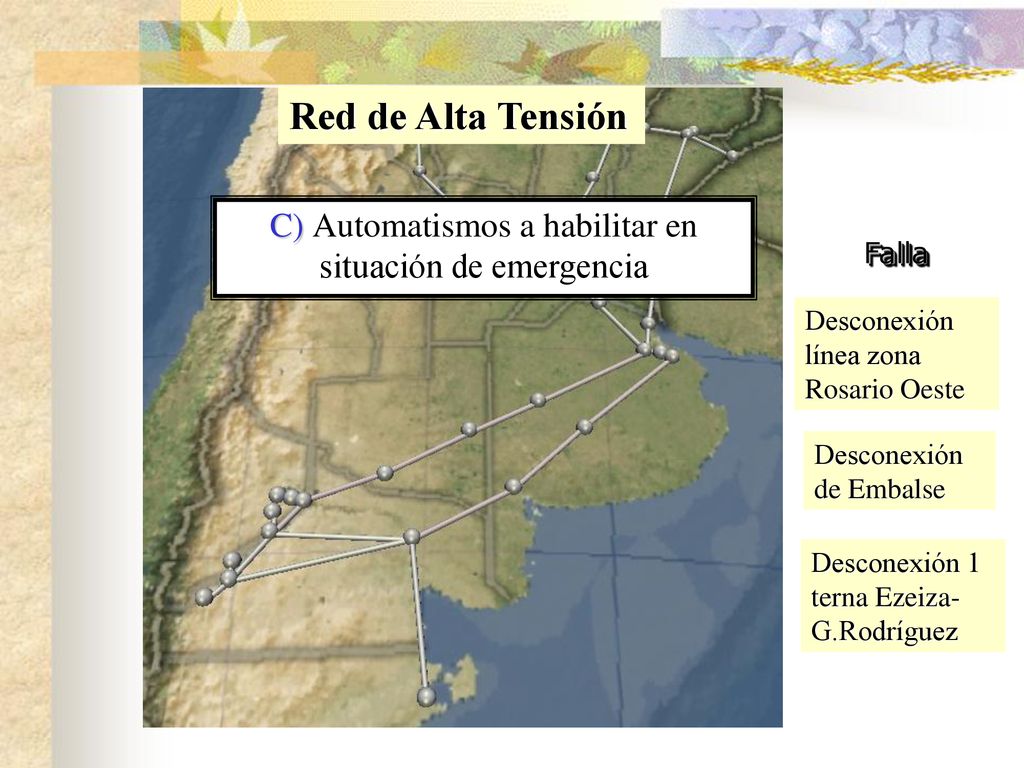

Red de Alta Tensión C) Automatismos a habilitar en situación de emergencia Falla Desconexión línea zona Rosario Oeste Desconexión de Embalse Desconexión 1 terna Ezeiza-G.Rodríguez

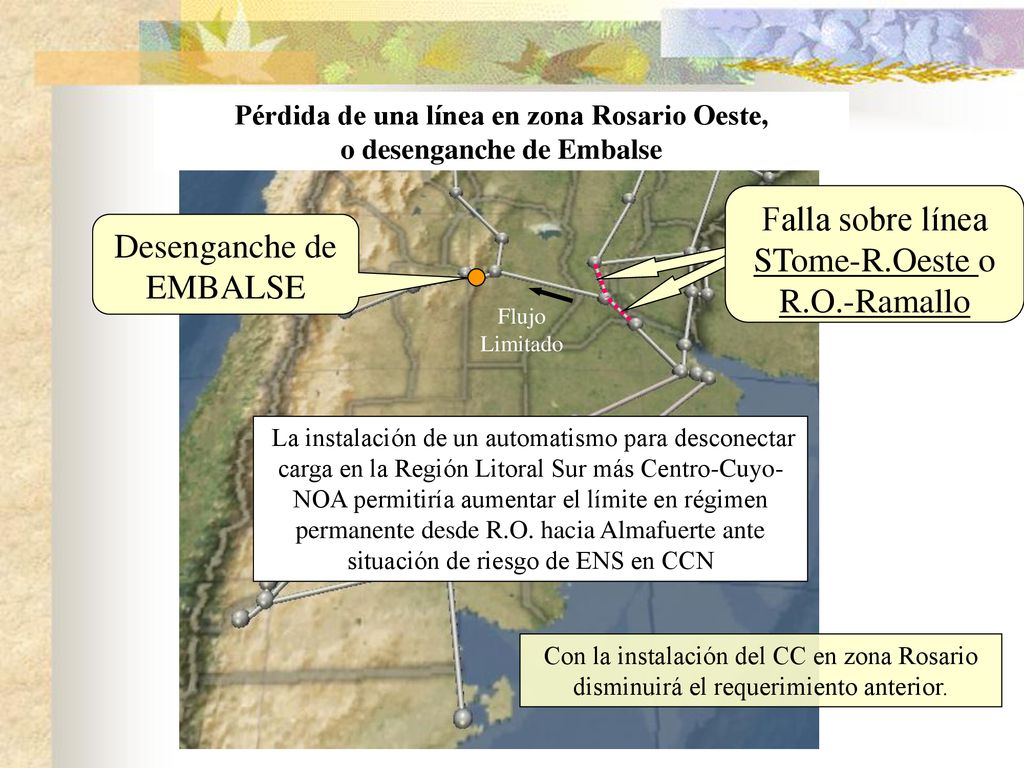

23 Pérdida de una línea en zona Rosario Oeste, o desenganche de Embalse
Falla sobre línea STome-R.Oeste o R.O.-Ramallo Desenganche de EMBALSE Flujo Limitado La instalación de un automatismo para desconectar carga en la Región Litoral Sur más Centro-Cuyo-NOA permitiría aumentar el límite en régimen permanente desde R.O. hacia Almafuerte ante situación de riesgo de ENS en CCN Con la instalación del CC en zona Rosario disminuirá el requerimiento anterior.

24 Desenganche de una terna de 500 kV Ezeiza - Rodríguez

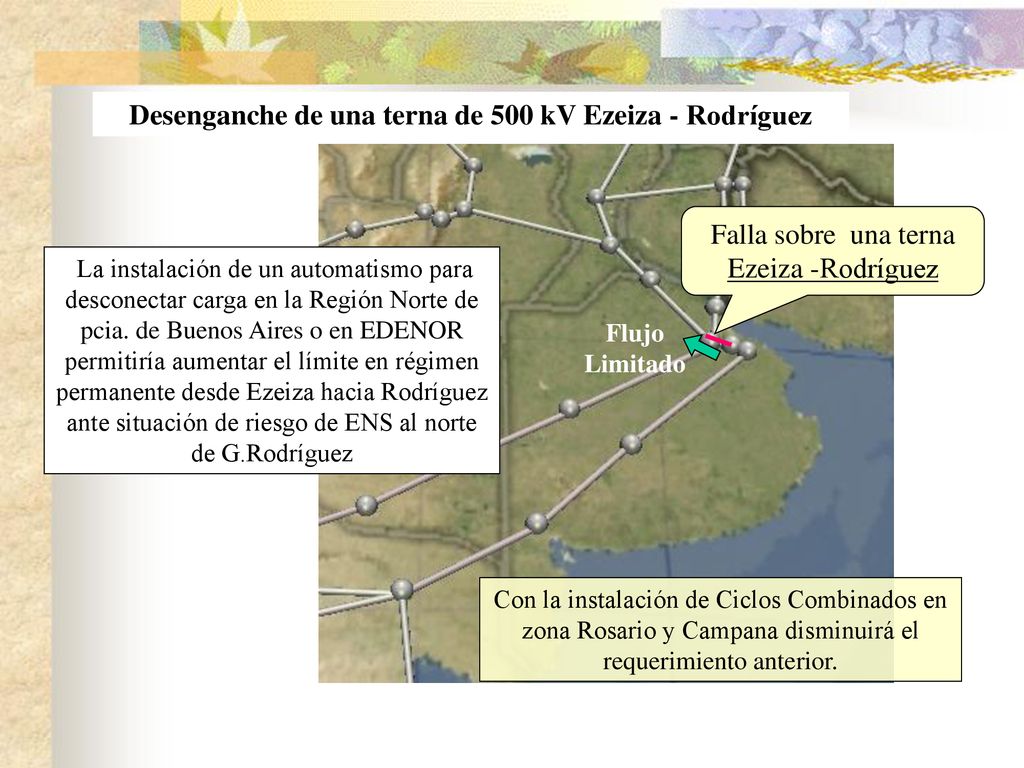

Falla sobre una terna Ezeiza -Rodríguez La instalación de un automatismo para desconectar carga en la Región Norte de pcia. de Buenos Aires o en EDENOR permitiría aumentar el límite en régimen permanente desde Ezeiza hacia Rodríguez ante situación de riesgo de ENS al norte de G.Rodríguez Flujo Limitado Con la instalación de Ciclos Combinados en zona Rosario y Campana disminuirá el requerimiento anterior.

25 CUYO BUENOS AIRES NOA NEA COMAHUE PATAGONIA
Abastecimiento Red de DISTROS período CUYO BUENOS AIRES NOA NEA COMAHUE PATAGONIA

26 Abastecimiento Regional A) Generalidades

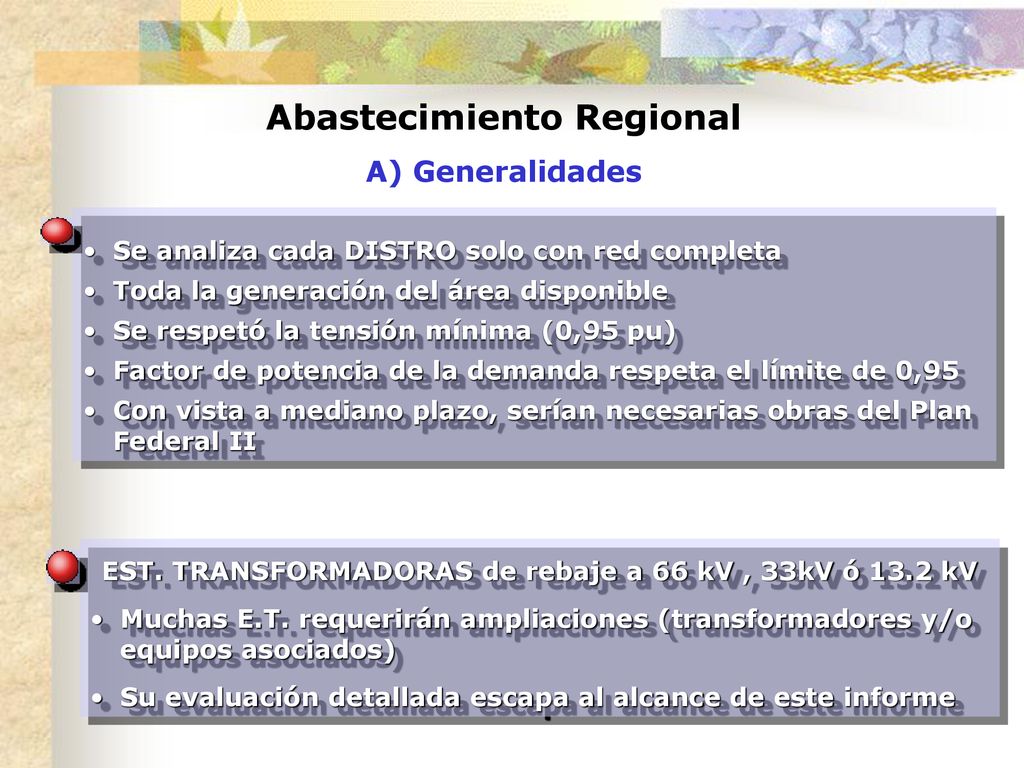

Se analiza cada DISTRO solo con red completa Toda la generación del área disponible Se respetó la tensión mínima (0,95 pu) Factor de potencia de la demanda respeta el límite de 0,95 Con vista a mediano plazo, serían necesarias obras del Plan Federal II EST. TRANSFORMADORAS de rebaje a 66 kV , 33kV ó 13.2 kV Muchas E.T. requerirán ampliaciones (transformadores y/o equipos asociados) Su evaluación detallada escapa al alcance de este informe

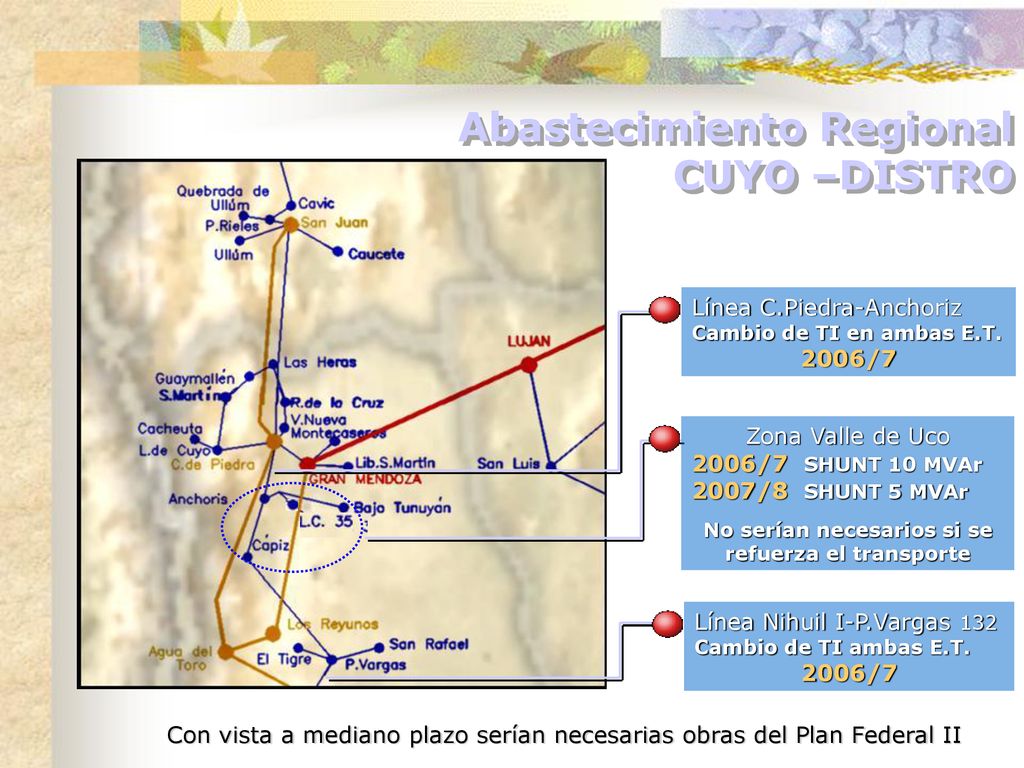

27 Abastecimiento Regional CUYO –DISTRO
Zona Valle de Uco 2006/7 SHUNT 10 MVAr 2007/8 SHUNT 5 MVAr No serían necesarios si se refuerza el transporte Línea C.Piedra-Anchoriz Cambio de TI en ambas E.T. 2006/7 Línea Nihuil I-P.Vargas 132 Cambio de TI ambas E.T. Con vista a mediano plazo serían necesarias obras del Plan Federal II

28 Abastecimiento Regional Buenos Aires –DISTRO
Cambio de TI y/o OP 2006 (7 líneas) Subsistema 66 kV 2006 SHUNT  5 MVAr 2007/8 Refuerzo de transporte, Ej. Línea Hend-Pehuajó 132 kV, o Generación  10MW Nueva Generación Desde 2006/7  10MW/año c/generación actual a pleno BRAGADO o Zona 2006 SHUNT  75 MVAr Con vista a mediano plazo serían necesarias obras del Plan Federal II

29 Abastecimiento Regional NOA Norte –DISTRO

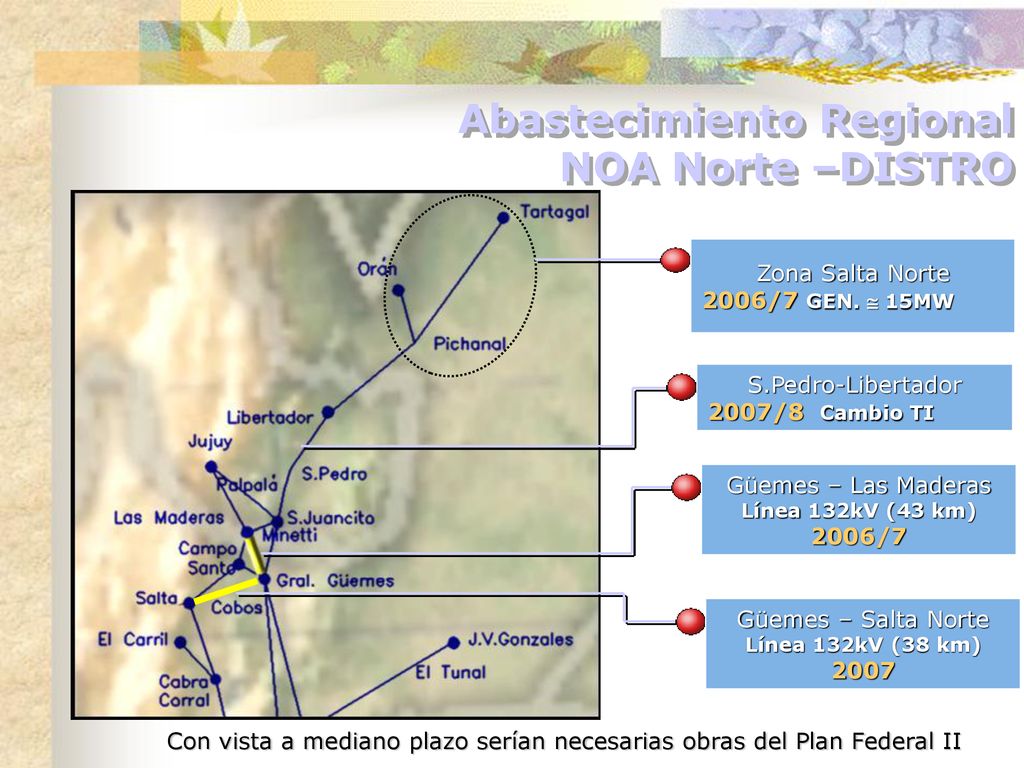

S.Pedro-Libertador 2007/8 Cambio TI Zona Salta Norte 2006/7 GEN.  15MW Güemes – Las Maderas Línea 132kV (43 km) 2006/7 Güemes – Salta Norte Línea 132kV (38 km) 2007 Con vista a mediano plazo serían necesarias obras del Plan Federal II

30 Abastecimiento Regional NOA Centro y Sur –DISTRO

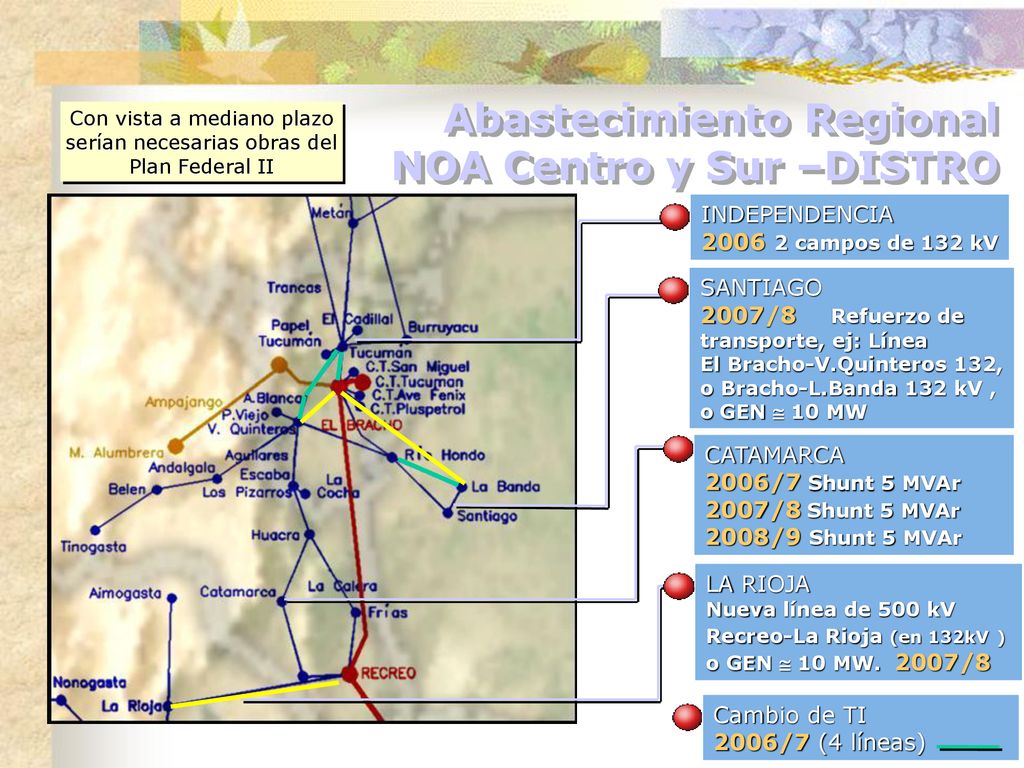

Con vista a mediano plazo serían necesarias obras del Plan Federal II INDEPENDENCIA campos de 132 kV SANTIAGO 2007/8 Refuerzo de transporte, ej: Línea El Bracho-V.Quinteros 132, o Bracho-L.Banda 132 kV , o GEN  10 MW CATAMARCA 2006/7 Shunt 5 MVAr 2007/8 Shunt 5 MVAr 2008/9 Shunt 5 MVAr LA RIOJA Nueva línea de 500 kV Recreo-La Rioja (en 132kV ) o GEN  10 MW /8 Cambio de TI 2006/7 (4 líneas)

31 Abastecimiento Regional NEA –DISTRO

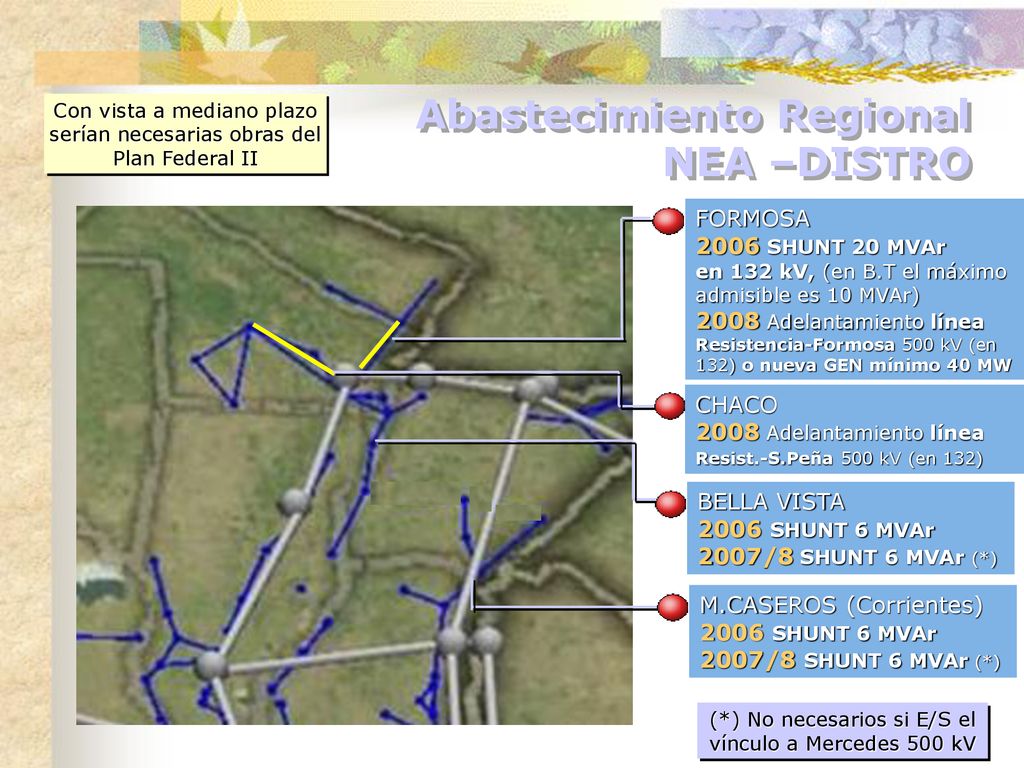

Con vista a mediano plazo serían necesarias obras del Plan Federal II BELLA VISTA 2006 SHUNT 6 MVAr 2007/8 SHUNT 6 MVAr (*) CHACO 2008 Adelantamiento línea Resist.-S.Peña 500 kV (en 132) FORMOSA 2006 SHUNT 20 MVAr en 132 kV, (en B.T el máximo admisible es 10 MVAr) 2008 Adelantamiento línea Resistencia-Formosa 500 kV (en 132) o nueva GEN mínimo 40 MW M.CASEROS (Corrientes) (*) No necesarios si E/S el vínculo a Mercedes 500 kV

32 Abastecimiento Regional COMAHUE –DISTRO

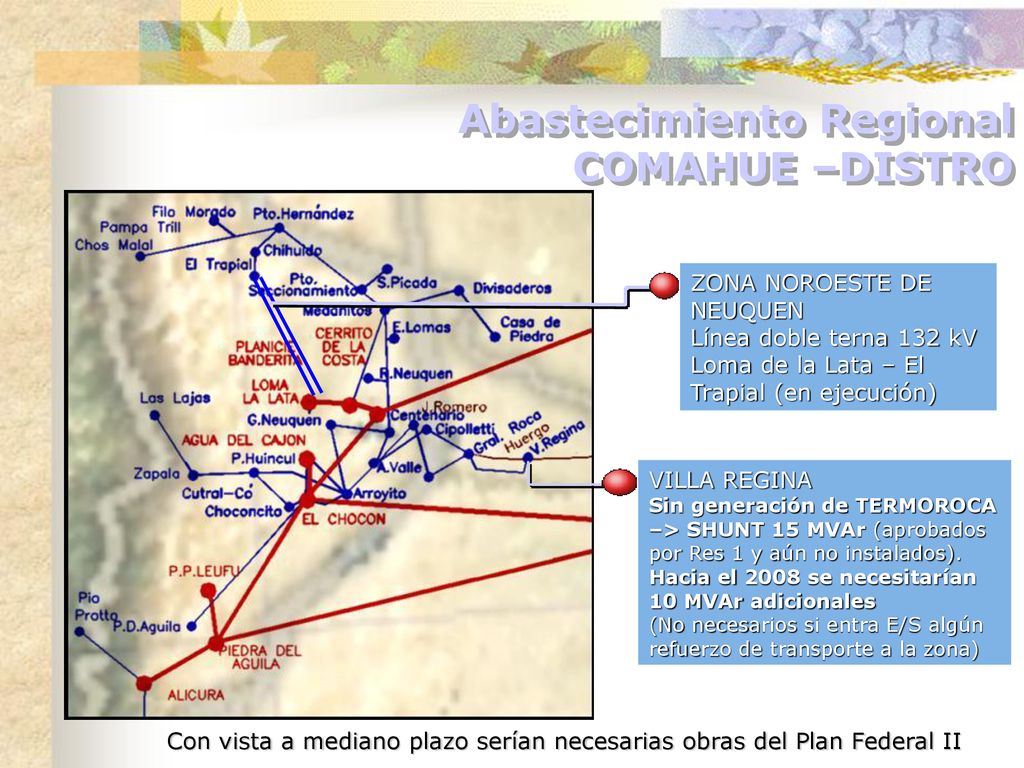

VILLA REGINA Sin generación de TERMOROCA –> SHUNT 15 MVAr (aprobados por Res 1 y aún no instalados). Hacia el 2008 se necesitarían 10 MVAr adicionales (No necesarios si entra E/S algún refuerzo de transporte a la zona) Con vista a mediano plazo serían necesarias obras del Plan Federal II ZONA NOROESTE DE NEUQUEN Línea doble terna 132 kV Loma de la Lata – El Trapial (en ejecución)

33 Abastecimiento Regional PATAGONIA

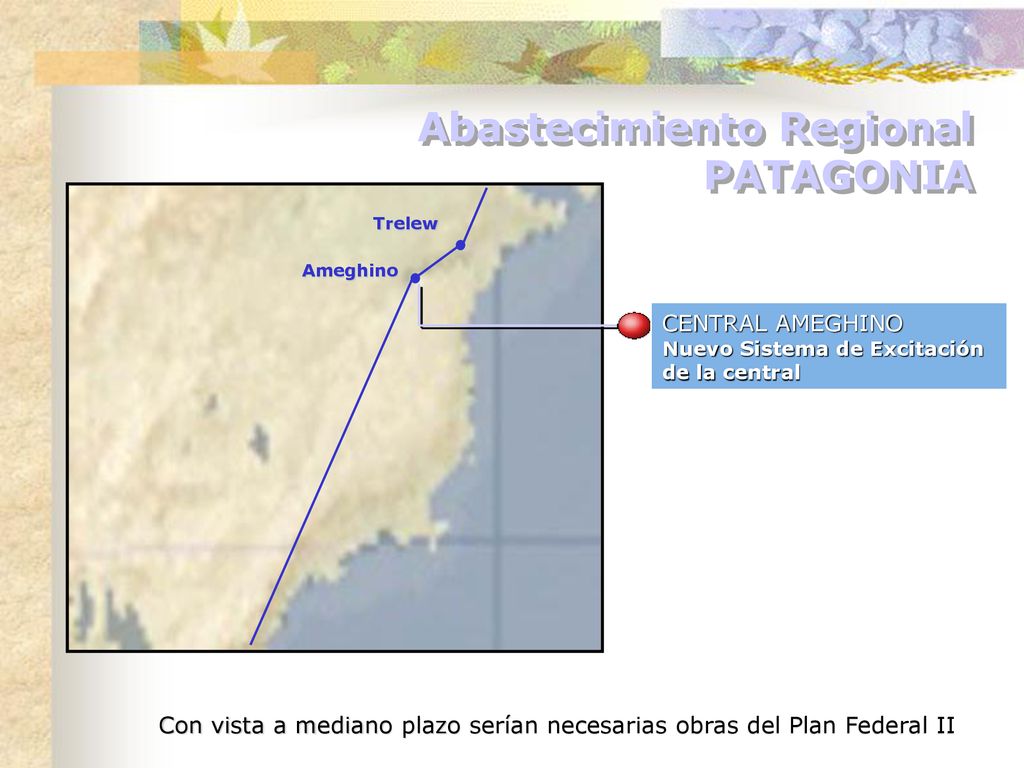

Ameghino Trelew CENTRAL AMEGHINO Nuevo Sistema de Excitación de la central Con vista a mediano plazo serían necesarias obras del Plan Federal II

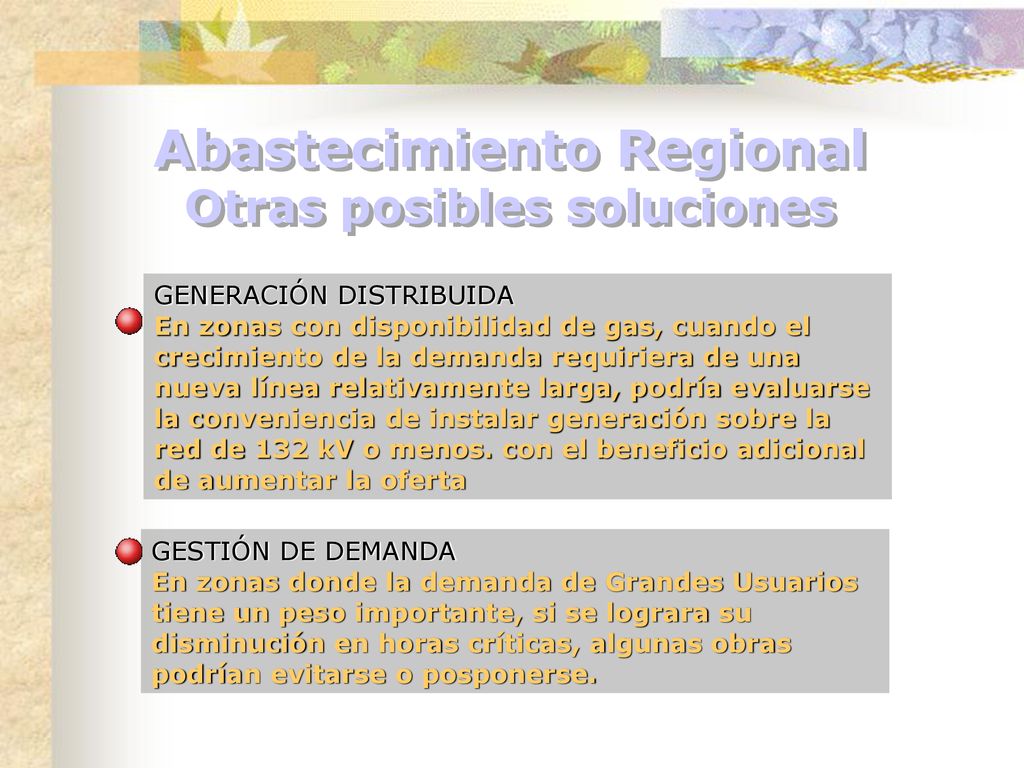

34 Abastecimiento Regional Otras posibles soluciones
GENERACIÓN DISTRIBUIDA En zonas con disponibilidad de gas, cuando el crecimiento de la demanda requiriera de una nueva línea relativamente larga, podría evaluarse la conveniencia de instalar generación sobre la red de 132 kV o menos. con el beneficio adicional de aumentar la oferta GESTIÓN DE DEMANDA En zonas donde la demanda de Grandes Usuarios tiene un peso importante, si se lograra su disminución en horas críticas, algunas obras podrían evitarse o posponerse.

35 Centrales Térmicas imprescindibles

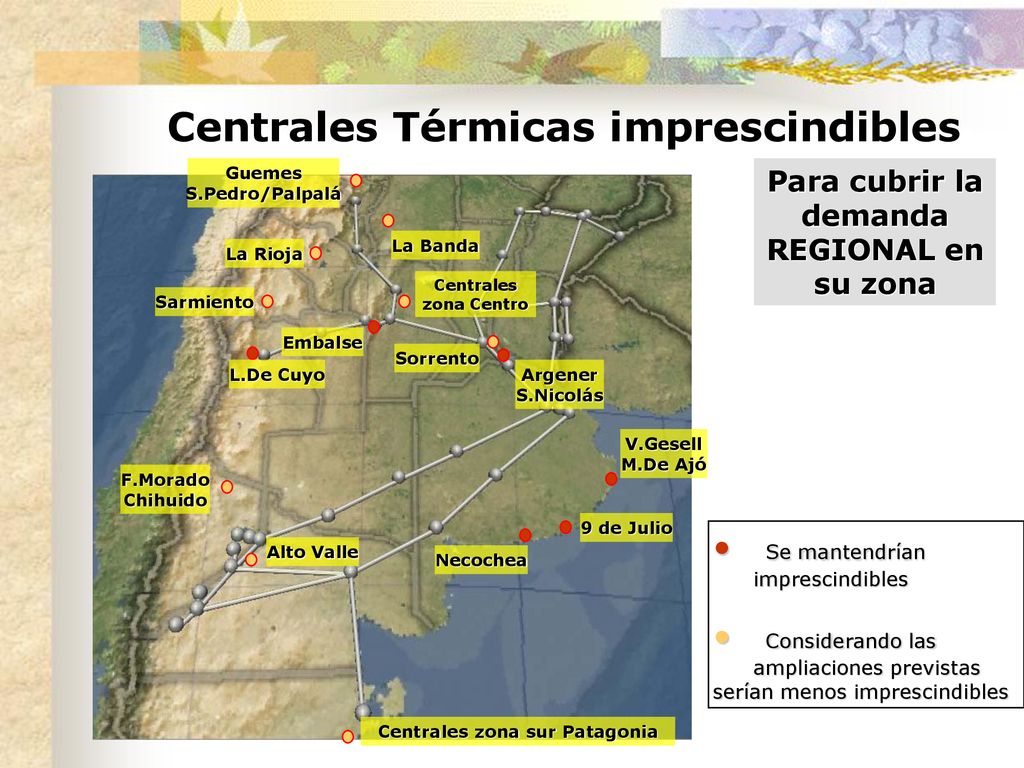

Embalse L.De Cuyo Argener S.Nicolás V.Gesell M.De Ajó 9 de Julio Necochea Guemes S.Pedro/Palpalá F.Morado Chihuido La Rioja La Banda Sarmiento Centrales zona Centro Sorrento Centrales zona sur Patagonia Alto Valle Para cubrir la demanda REGIONAL en su zona Se mantendrían imprescindibles Considerando las ampliaciones previstas serían menos imprescindibles

36 Riesgo de Ciudades Importantes COLAPSO ante falla simple

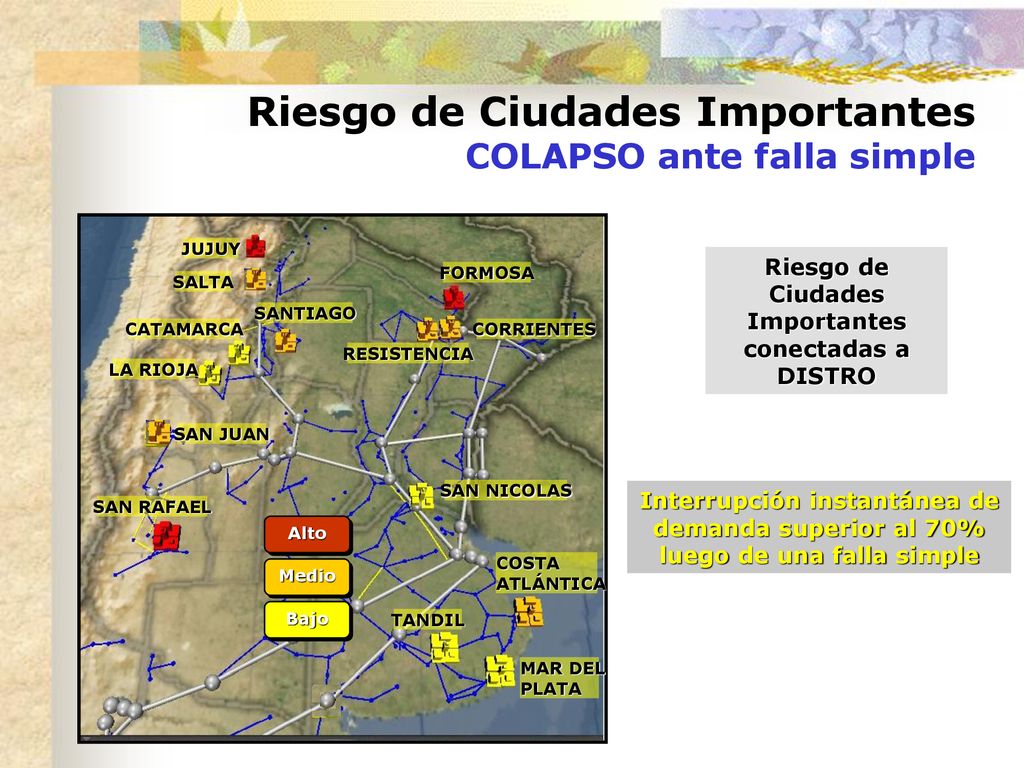

JUJUY SANTIAGO CATAMARCA LA RIOJA SAN JUAN SAN RAFAEL FORMOSA CORRIENTES RESISTENCIA SAN NICOLAS TANDIL COSTA ATLÁNTICA MAR DEL PLATA Alto Medio Bajo SALTA Riesgo de Ciudades Importantes conectadas a DISTRO Interrupción instantánea de demanda superior al 70% luego de una falla simple

37 Riesgo de Ciudades Importantes COLAPSO ante contingencia simple (posibles soluciones)

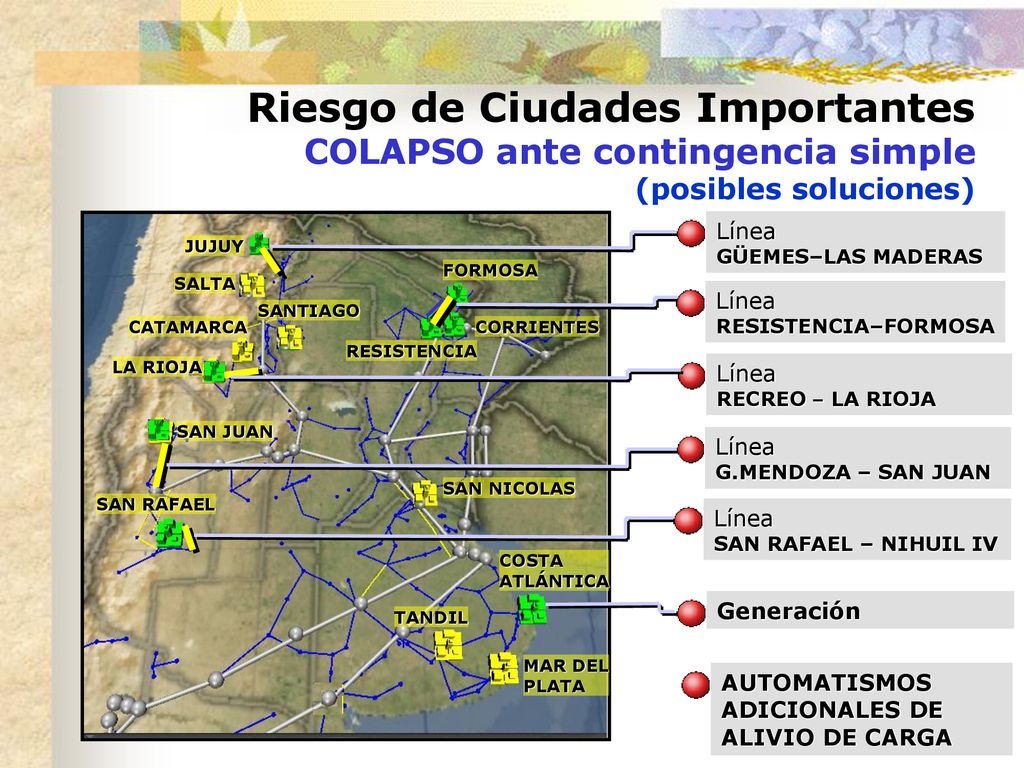

JUJUY SANTIAGO CATAMARCA LA RIOJA SAN JUAN SAN RAFAEL FORMOSA CORRIENTES RESISTENCIA SAN NICOLAS TANDIL COSTA ATLÁNTICA MAR DEL PLATA SALTA AUTOMATISMOS ADICIONALES DE ALIVIO DE CARGA Línea GÜEMES–LAS MADERAS RESISTENCIA–FORMOSA RECREO – LA RIOJA G.MENDOZA – SAN JUAN SAN RAFAEL – NIHUIL IV Generación

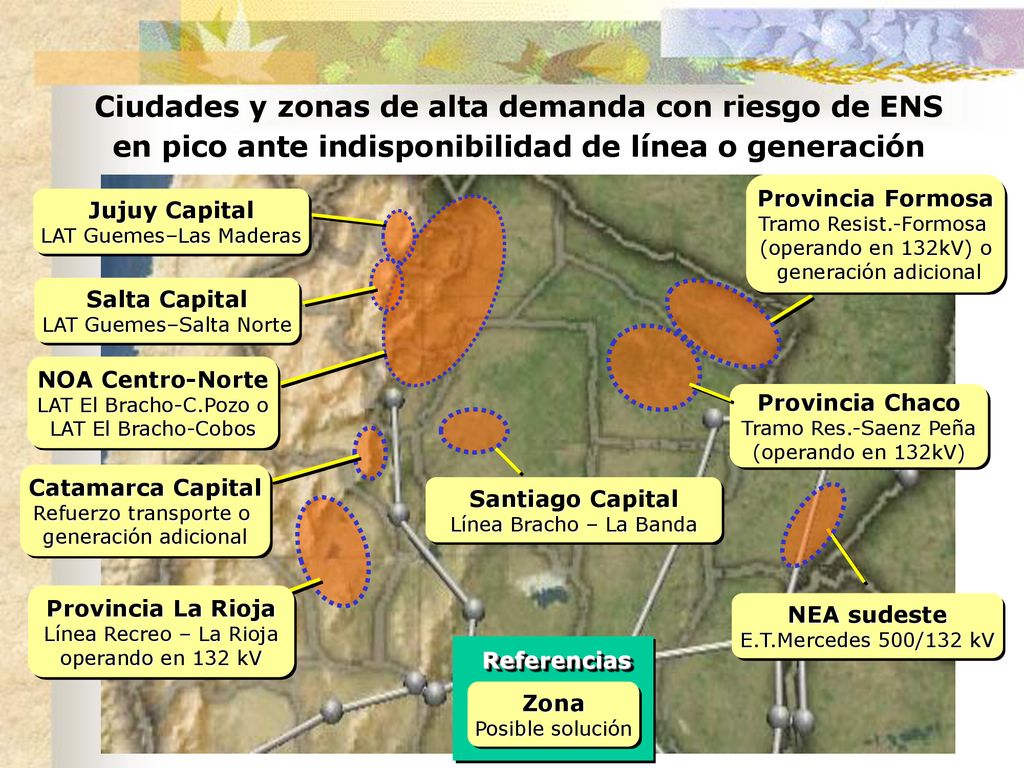

38 Ciudades y zonas de alta demanda con riesgo de ENS en pico ante indisponibilidad de línea o generación Provincia Formosa Tramo Resist.-Formosa (operando en 132kV) o generación adicional Jujuy Capital LAT Guemes–Las Maderas Salta Capital LAT Guemes–Salta Norte NOA Centro-Norte LAT El Bracho-C.Pozo o LAT El Bracho-Cobos Provincia Chaco Tramo Res.-Saenz Peña (operando en 132kV) Catamarca Capital Refuerzo transporte o generación adicional Santiago Capital Línea Bracho – La Banda Provincia La Rioja Línea Recreo – La Rioja operando en 132 kV NEA sudeste E.T.Mercedes 500/132 kV Zona Posible solución Referencias

39 Zona Necochea/M.del Plata
Ciudades y zonas de alta demanda con riesgo de ENS en pico ante indisponibilidad de línea o generación Zona Posible solución Referencia Centro Pcia Bs. As. E.T 25 de Mayo y líneas asociadas Zona Necochea/M.del Plata Refuerzo de transporte desde Olavarría o generación San Juan Línea G.Mza. – San Juan Costa Atlántica Norte Generación Oeste Pcia Bs. As. Línea Henderson - Pehuajó Valle de Uco E.T Anchoris 220/132 kV u otro refuerzo de transporte

40 Transmisión en red Alta Tensión

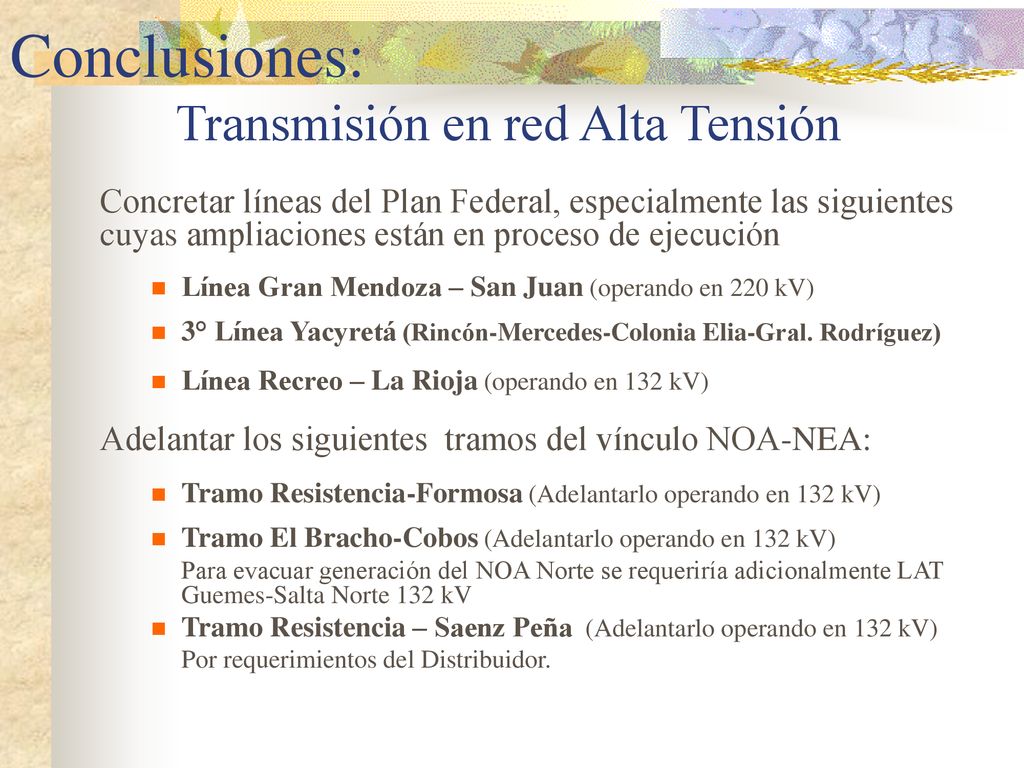

Conclusiones: Transmisión en red Alta Tensión Concretar líneas del Plan Federal, especialmente las siguientes cuyas ampliaciones están en proceso de ejecución Línea Gran Mendoza – San Juan (operando en 220 kV) 3° Línea Yacyretá (Rincón-Mercedes-Colonia Elia-Gral. Rodríguez) Línea Recreo – La Rioja (operando en 132 kV) Adelantar los siguientes tramos del vínculo NOA-NEA: Tramo Resistencia-Formosa (Adelantarlo operando en 132 kV) Tramo El Bracho-Cobos (Adelantarlo operando en 132 kV) Para evacuar generación del NOA Norte se requeriría adicionalmente LAT Guemes-Salta Norte 132 kV Tramo Resistencia – Saenz Peña (Adelantarlo operando en 132 kV) Por requerimientos del Distribuidor.

41 Transmisión en red Alta Tensión

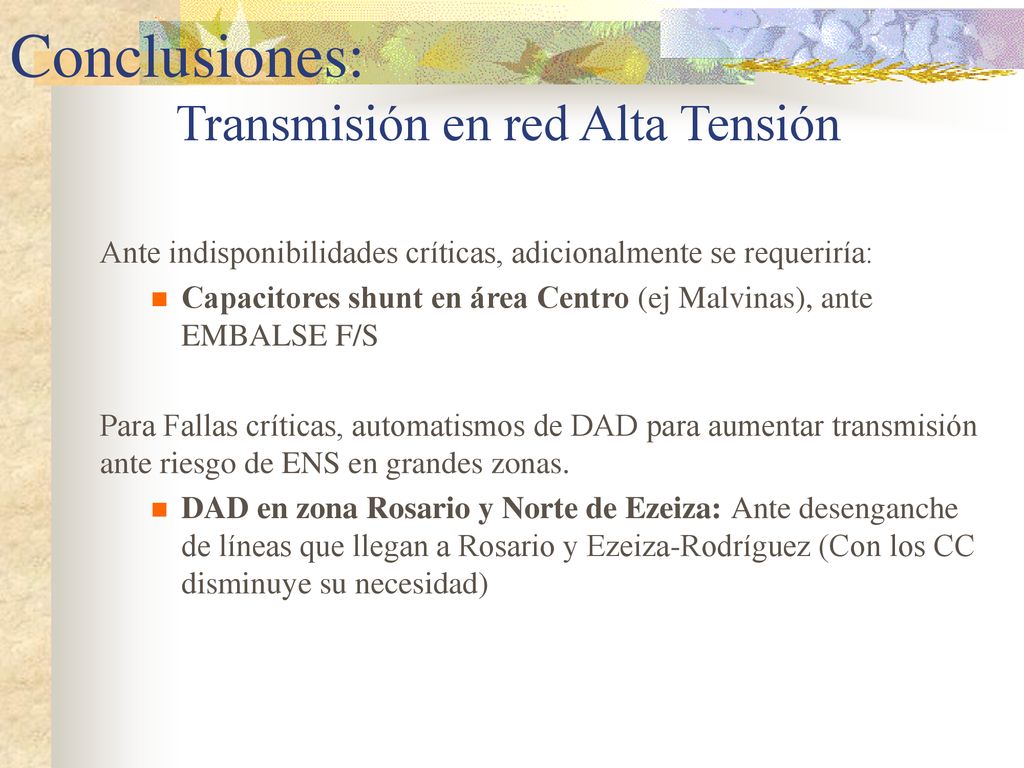

Conclusiones: Transmisión en red Alta Tensión Ante indisponibilidades críticas, adicionalmente se requeriría: Capacitores shunt en área Centro (ej Malvinas), ante EMBALSE F/S Para Fallas críticas, automatismos de DAD para aumentar transmisión ante riesgo de ENS en grandes zonas. DAD en zona Rosario y Norte de Ezeiza: Ante desenganche de líneas que llegan a Rosario y Ezeiza-Rodríguez (Con los CC disminuye su necesidad)

42 Transmisión en red Alta Tensión

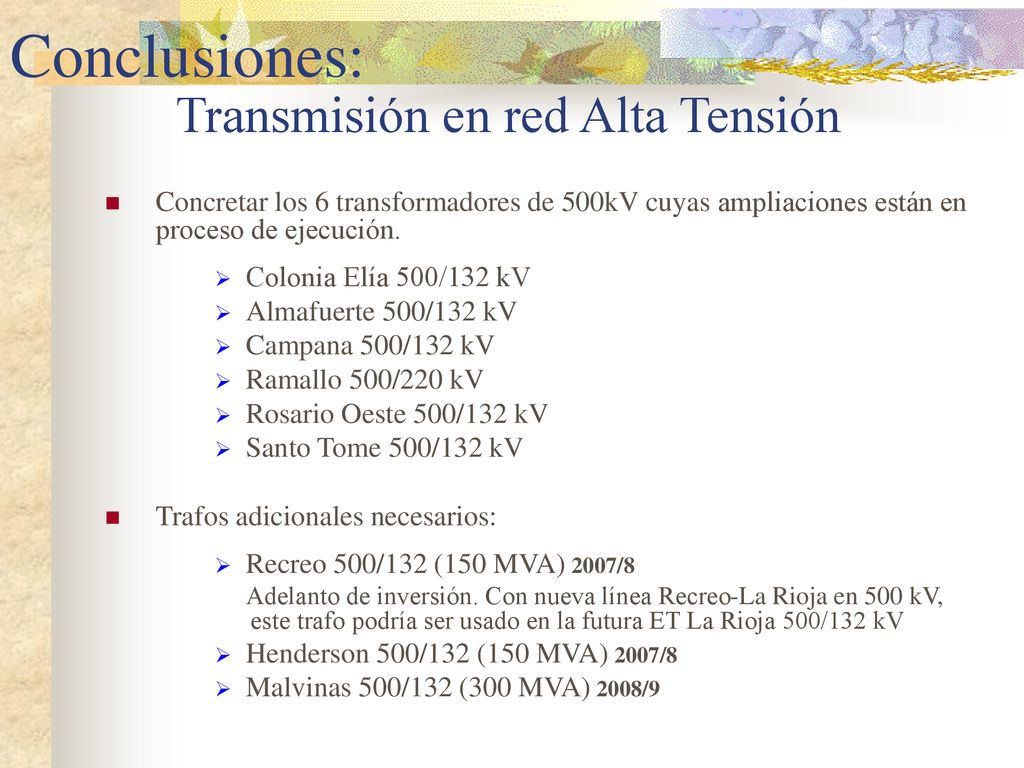

Conclusiones: Transmisión en red Alta Tensión Concretar los 6 transformadores de 500kV cuyas ampliaciones están en proceso de ejecución. Colonia Elía 500/132 kV Almafuerte 500/132 kV Campana 500/132 kV Ramallo 500/220 kV Rosario Oeste 500/132 kV Santo Tome 500/132 kV Trafos adicionales necesarios: Recreo 500/132 (150 MVA) 2007/8 Adelanto de inversión. Con nueva línea Recreo-La Rioja en 500 kV, este trafo podría ser usado en la futura ET La Rioja 500/132 kV Henderson 500/132 (150 MVA) 2007/8 Malvinas 500/132 (300 MVA) 2008/9

43 Transmisión en DISTROS

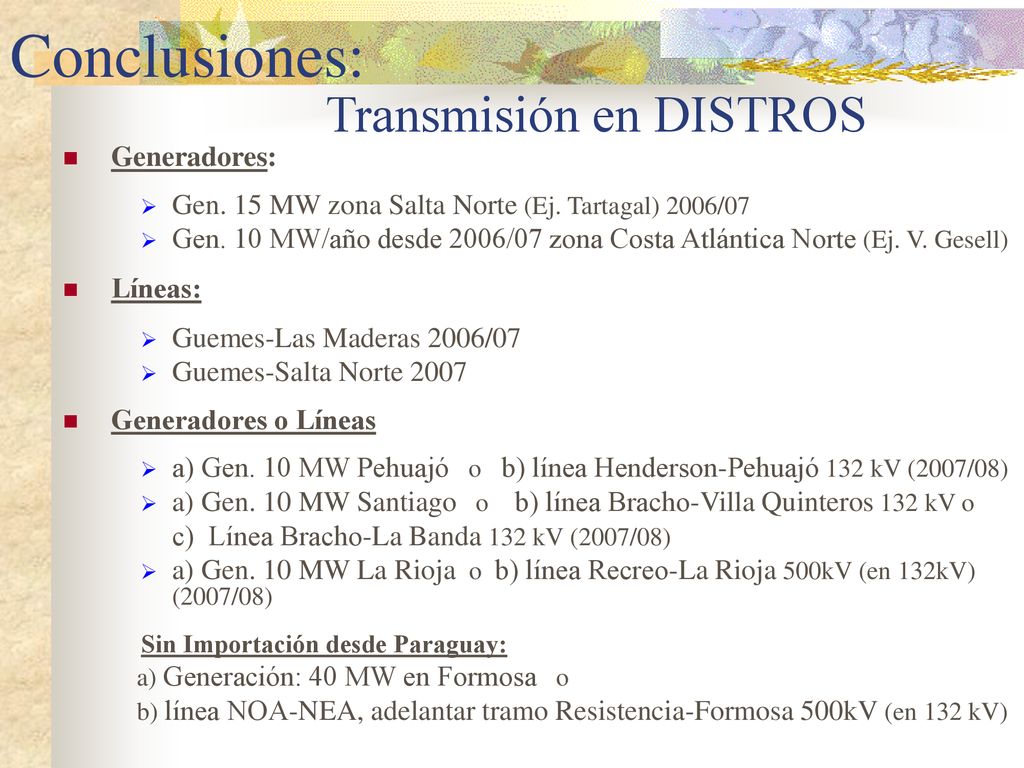

Conclusiones: Transmisión en DISTROS Generadores: Gen. 15 MW zona Salta Norte (Ej. Tartagal) 2006/07 Gen. 10 MW/año desde 2006/07 zona Costa Atlántica Norte (Ej. V. Gesell) Líneas: Guemes-Las Maderas 2006/07 Guemes-Salta Norte 2007 Generadores o Líneas a) Gen. 10 MW Pehuajó o b) línea Henderson-Pehuajó 132 kV (2007/08) a) Gen. 10 MW Santiago o b) línea Bracho-Villa Quinteros 132 kV o c) Línea Bracho-La Banda 132 kV (2007/08) a) Gen. 10 MW La Rioja o b) línea Recreo-La Rioja 500kV (en 132kV) (2007/08) Sin Importación desde Paraguay: a) Generación: 40 MW en Formosa o b) línea NOA-NEA, adelantar tramo Resistencia-Formosa 500kV (en 132 kV)

44 Transmisión en DISTROS

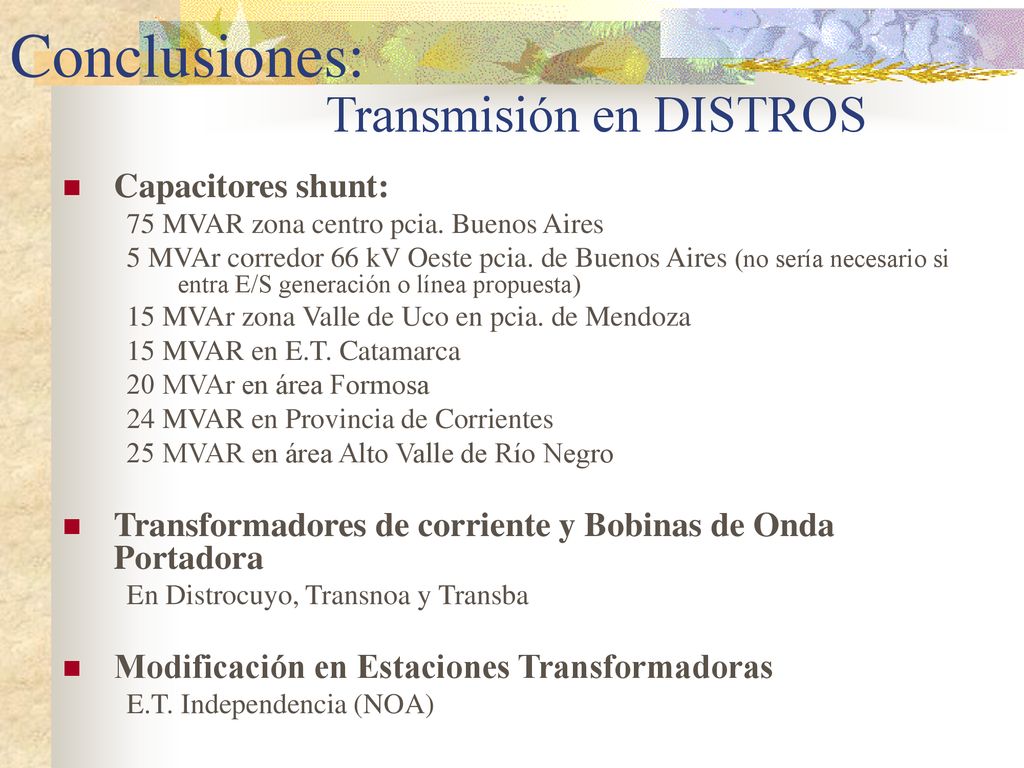

Conclusiones: Transmisión en DISTROS Capacitores shunt: 75 MVAR zona centro pcia. Buenos Aires 5 MVAr corredor 66 kV Oeste pcia. de Buenos Aires (no sería necesario si entra E/S generación o línea propuesta) 15 MVAr zona Valle de Uco en pcia. de Mendoza 15 MVAR en E.T. Catamarca 20 MVAr en área Formosa 24 MVAR en Provincia de Corrientes 25 MVAR en área Alto Valle de Río Negro Transformadores de corriente y Bobinas de Onda Portadora En Distrocuyo, Transnoa y Transba Modificación en Estaciones Transformadoras E.T. Independencia (NOA)

45 Transmisión en DISTROS

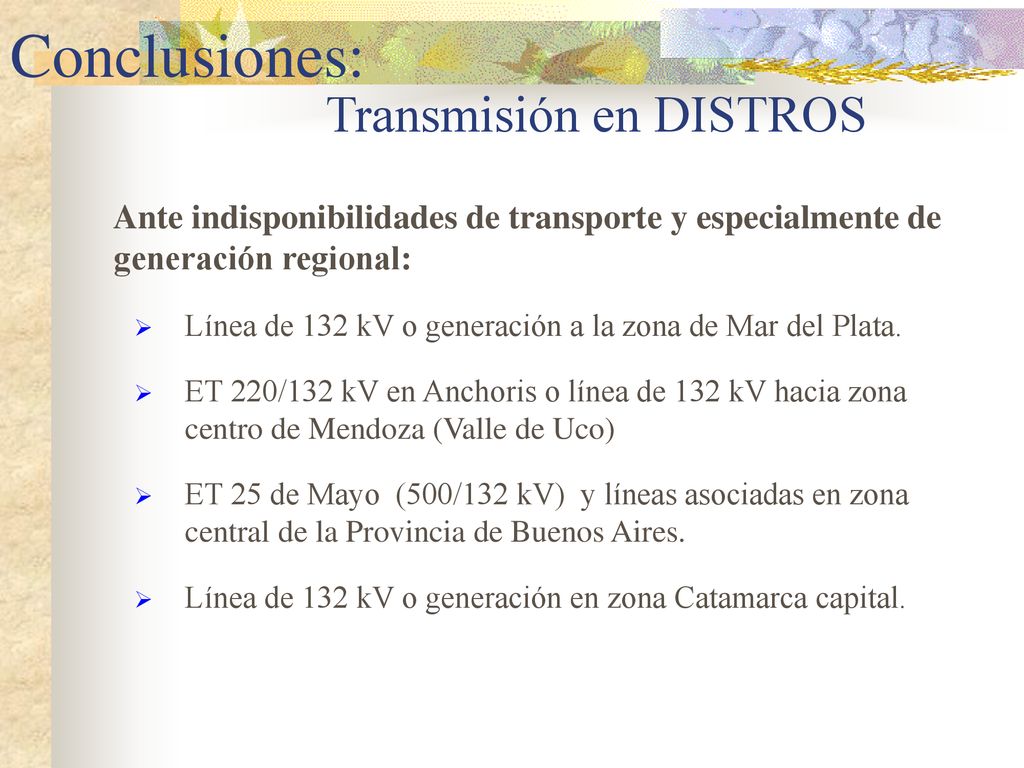

Conclusiones: Transmisión en DISTROS Ante indisponibilidades de transporte y especialmente de generación regional: Línea de 132 kV o generación a la zona de Mar del Plata. ET 220/132 kV en Anchoris o línea de 132 kV hacia zona centro de Mendoza (Valle de Uco) ET 25 de Mayo (500/132 kV) y líneas asociadas en zona central de la Provincia de Buenos Aires. Línea de 132 kV o generación en zona Catamarca capital.
