2 MODULO EVOLUPIC 16F628 APLICACIONES: ENTRENADOR DE SISTEMAS DE MICROCONTROL, ROBOTICA, CONTROL INDUSTRIAL. PROGRAMAMABLE DESDE UNA COMPUTADORA PC, CON CABLE SERIAL DB9-DB9 SOFTWARE DE DESARROLLO PROFESIONAL MPLAB IDE V8.50 COMPILADOR ANSI C INCLUIDO MODULOS INCLUIDOS EN EL KIT: TECLADO HEXADECIMAL DISPLAY LCD 16 X 1 SENSOR DE TEMPERATURA PUERTO SERIAL RS232 21/09/2018

3 100% compatibilidad con EDUPIC 16F84
21/09/2018

4 Sistema evolupic 16f628 EDUPIC 16F84 EVOLUPIC 16F628 21/09/2018
EVOLUPIC 16F628

5 KIT EVOLUPIC 16F628 -El kit incluye modulo EVOLUPIC, cable serial, eliminador de baterías, módulo LCD, teclado hexadecimal y disco CD.   -Puesta en marcha inmediata a través de Software MPLAB IDE para conexión a puerto serial COM1 de PC con Windows 98, y versiones posteriores inluyendo XP.   -Incluye programador de memoria FLASH del 16F628, integrado al módulo EVOLUPIC..   -Microcontrolador 16F628 con 2K de FLASH, 224 bytes de RAM, 128 bytes de EEPROM, watch dog, temporizador, función de SLEEP. En total 13 bits de entradas o salidas programables.   -Incluye interfaces para funcionamiento inmediato de aplicaciones: 8 leds, 4 microswitches, relevador, puertos para TECLADO Y LCD. Sensor de Temperatura. Puerto Serial Estándar RS232   -Aplicaciones: entrenador avanzado para aprendizaje de sistemas de microcontrol, robótica, control industrial, control de acceso, terminales remotas, sistemas de alarmas. -CONTENIDO DEL CD: SOFTWARE PROFESIONAL DE DESARROLLO (MPLAB IDE), CON EDITOR, ENSAMBLADOR Y SIMULADOR. SOFTWARE PROGRAMADOR PARA EL MICROCONTROLADOR 16F628 (WINPIC), COMPILADOR DE C (PICCLITE). -MANUAL EN ESPAÑOL CON DIAGRAMAS ELECTRONICOS Y PUESTA EN MARCHA PASO A PASO, MATERIAL DIDACTICO (PIC-BOOK), PROGRAMA TUTORIAL INTERACTIVO, PROGRAMAS DE PRUEBA, DATA SHEETS COMPLETAS Y NOTAS DE APLICACION.

6 MODULO EVOLUPIC 16F628 www.puntoflotante.net 21/09/2018

7 conexión directa a EVOLUPIC 16F628, no necesitan de cables
teclado y display LCD TECLADO HEXADECIMAL 4 X 4 DISPLAY LCD 16 X 1 conexión directa a EVOLUPIC 16F628, no necesitan de cables

8 conexión del LCD 16 x 1 21/09/2018

9 Conexión del teclado y LCD

10 aplicación típica

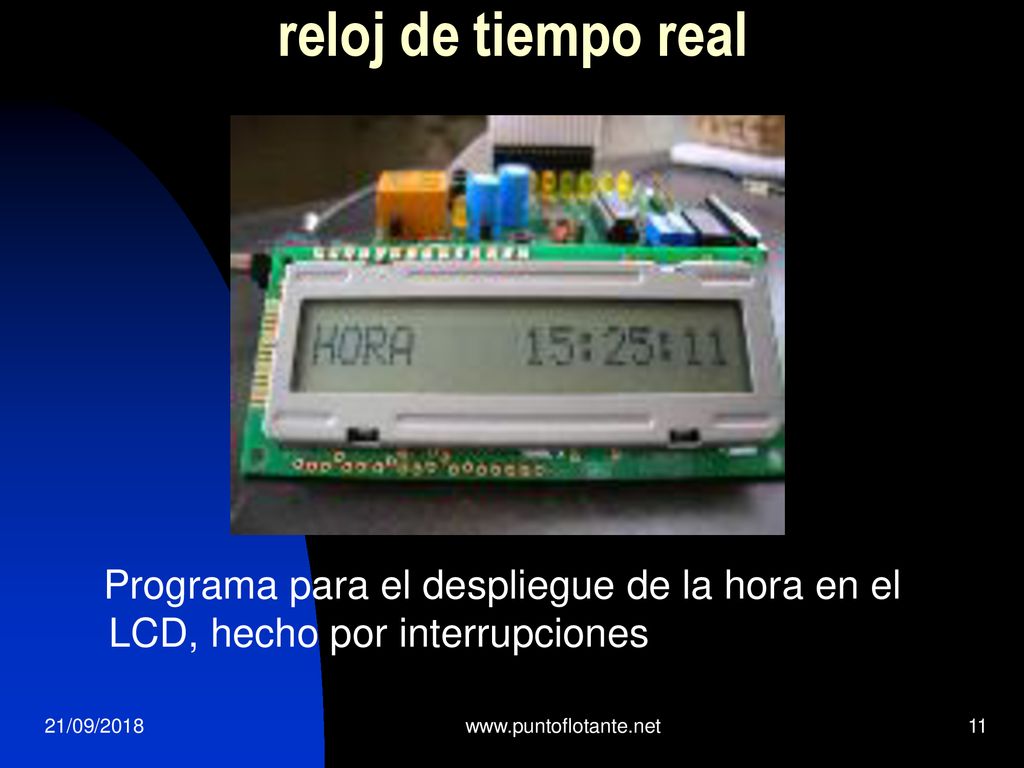

11 reloj de tiempo real Programa para el despliegue de la hora en el LCD, hecho por interrupciones 21/09/2018

12 chapa electrónica Activa el relevador al ingresar la clave correcta en el teclado. Usa el LCD para mostrar los números.

13 21/09/2018

14 termómetro digital Aplicación desarrollada con base en el sensor DS18B20, muestra la temperatura en el LCD 21/09/2018

15 Sensor de proximidad Compatible con EVOLUPIC. 3 modos de operación distintos. Para aplicaciones de ahorro de energía y seguridad. 21/09/2018

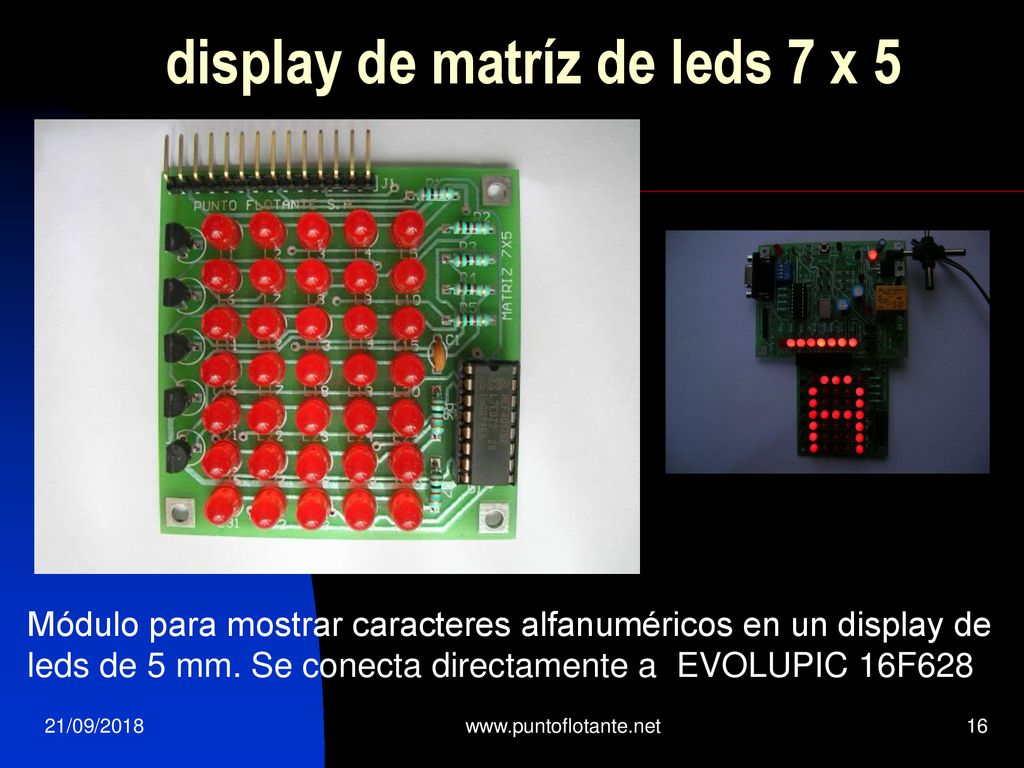

16 display de matríz de leds 7 x 5
Módulo para mostrar caracteres alfanuméricos en un display de leds de 5 mm. Se conecta directamente a EVOLUPIC 16F628 21/09/2018

17 display de leds 7 segmentos
Circuito para exhibir información numérica (se incluye aplicación que muestra temperatura) en 3 módulos display de 7 segmentos. Conexión directa a EVOLUPIC 16F628

18 Control remoto infrarrojo
21/09/2018

19 Comunicación serial RS232
21/09/2018

20 programación en lenguaje C
Programación del módulo EVOLUPIC 16F628 a través de lenguaje de alto nivel ANSI C. Aplicaciones incluídas.

21 Desarrollo integrado desde una computadora PC
Desde la PC es posible editar, ensamblar, compilar, simular, y programar el EVOLUPIC 16F628 sin mover cables ni conectores

22 programa profesional MPLAB IDE
Distribuído por Microchip, integra todas las funciones necesarias para el desarrollo de aplicaciones con EVOLUPIC 16F628 desde la PC: editor, ensamblador, simulador, compilador, programador. 21/09/2018
