1 dsPIC UNIVERSIDAD POLITECNICA SALESIANA SISTEMAS MICROPROCESADOS Cargua Pablo Martin Chango Carlos Andrés Martínez Katherine Andrea

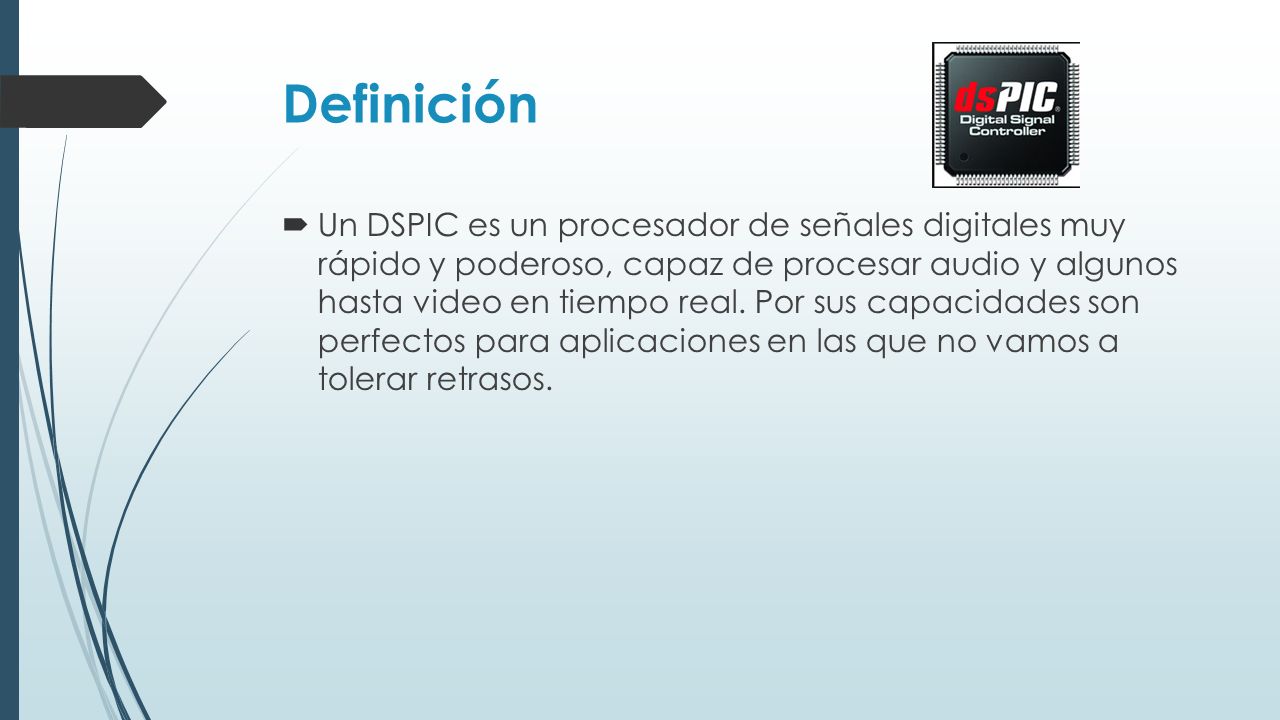

2 Definición  Un DSPIC es un procesador de señales digitales muy rápido y poderoso, capaz de procesar audio y algunos hasta video en tiempo real. Por sus capacidades son perfectos para aplicaciones en las que no vamos a tolerar retrasos.

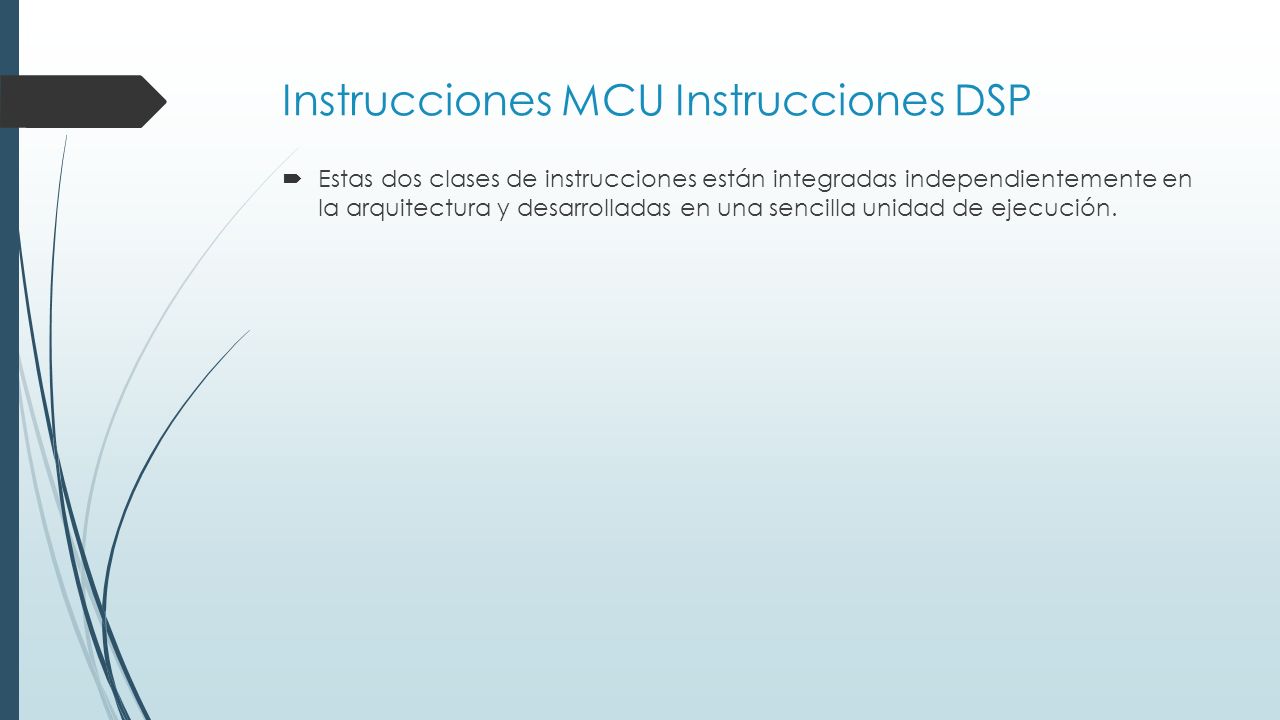

3 Instrucciones MCU Instrucciones DSP  Estas dos clases de instrucciones están integradas independientemente en la arquitectura y desarrolladas en una sencilla unidad de ejecución.

4

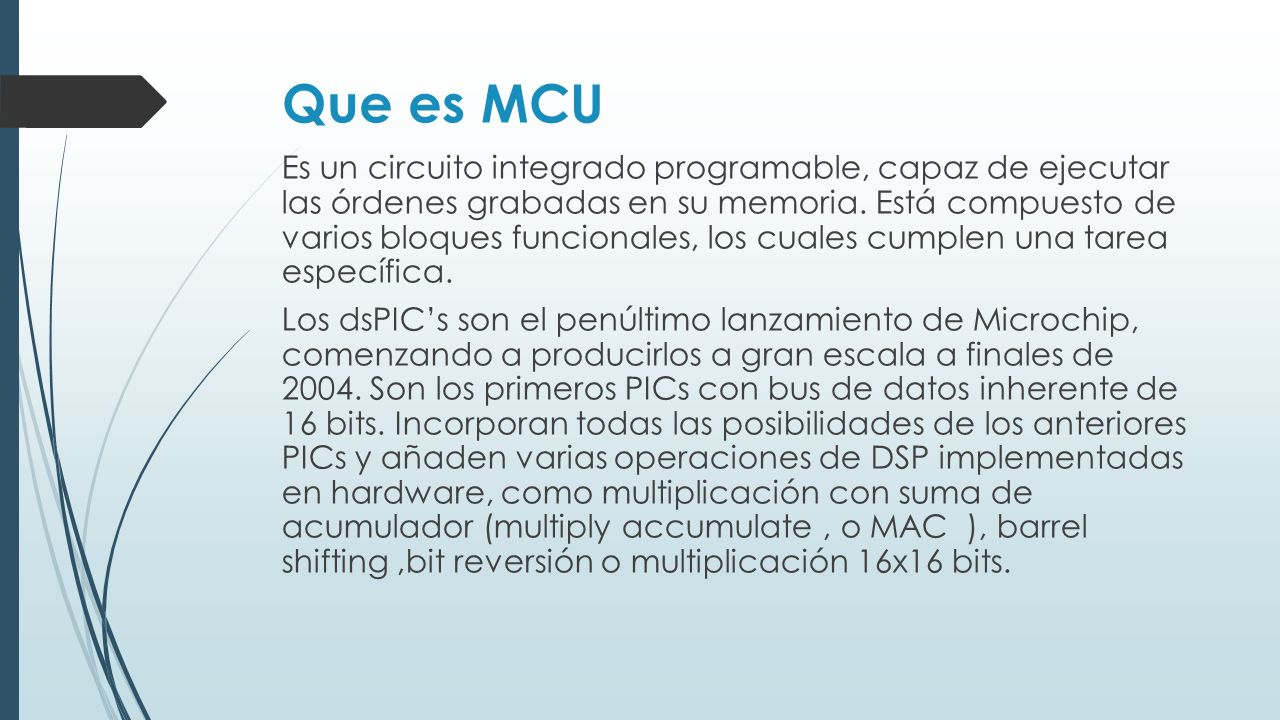

5 Que es MCU Es un circuito integrado programable, capaz de ejecutar las órdenes grabadas en su memoria. Está compuesto de varios bloques funcionales, los cuales cumplen una tarea específica. Los dsPIC’s son el penúltimo lanzamiento de Microchip, comenzando a producirlos a gran escala a finales de 2004. Son los primeros PICs con bus de datos inherente de 16 bits. Incorporan todas las posibilidades de los anteriores PICs y añaden varias operaciones de DSP implementadas en hardware, como multiplicación con suma de acumulador (multiply accumulate, o MAC ), barrel shifting,bit reversión o multiplicación 16x16 bits.

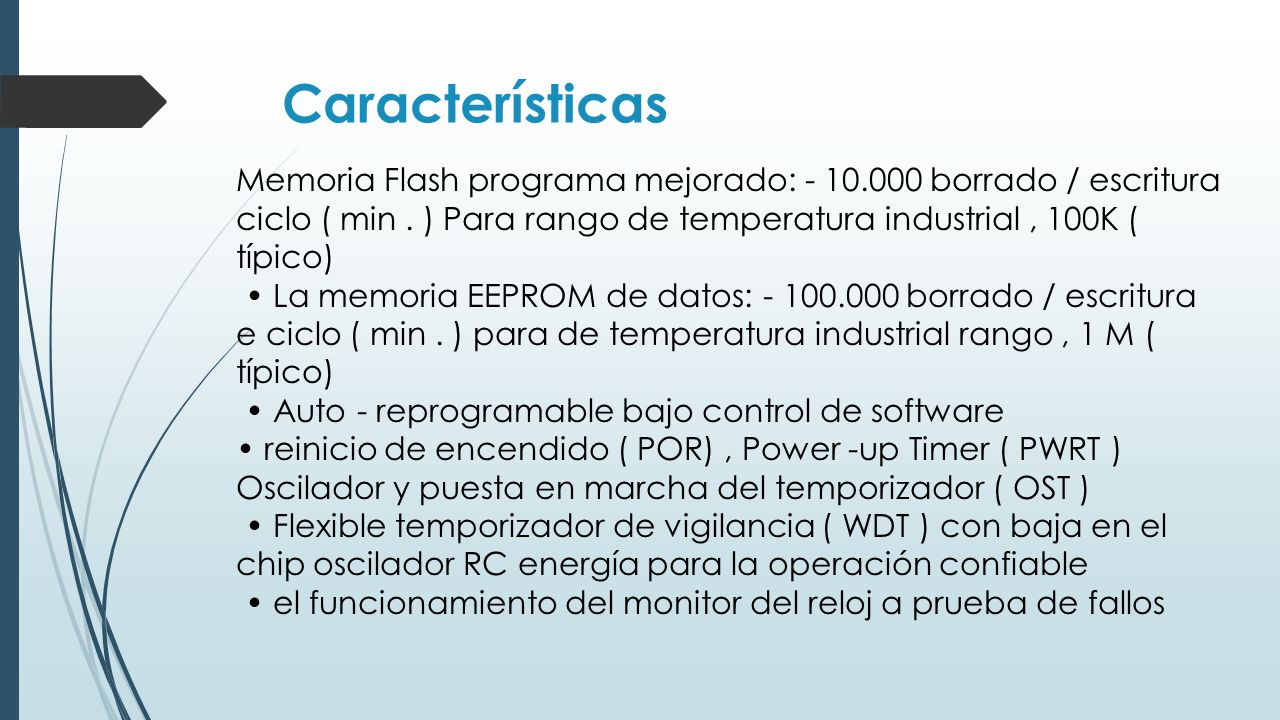

6 Características Memoria Flash programa mejorado: - 10.000 borrado / escritura ciclo ( min. ) Para rango de temperatura industrial, 100K ( típico) La memoria EEPROM de datos: - 100.000 borrado / escritura e ciclo ( min. ) para de temperatura industrial rango, 1 M ( típico) Auto - reprogramable bajo control de software reinicio de encendido ( POR), Power -up Timer ( PWRT ) Oscilador y puesta en marcha del temporizador ( OST ) Flexible temporizador de vigilancia ( WDT ) con baja en el chip oscilador RC energía para la operación confiable el funcionamiento del monitor del reloj a prueba de fallos

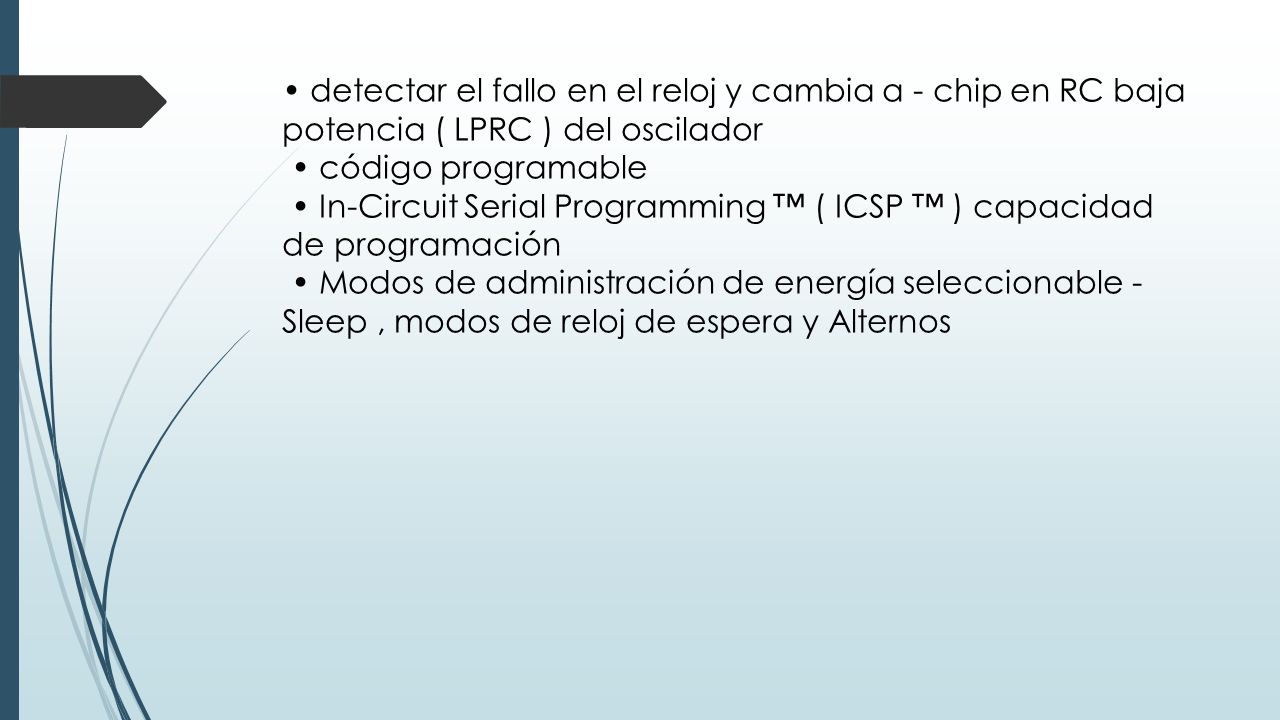

7 detectar el fallo en el reloj y cambia a - chip en RC baja potencia ( LPRC ) del oscilador código programable In-Circuit Serial Programming ™ ( ICSP ™ ) capacidad de programación Modos de administración de energía seleccionable - Sleep, modos de reloj de espera y Alternos

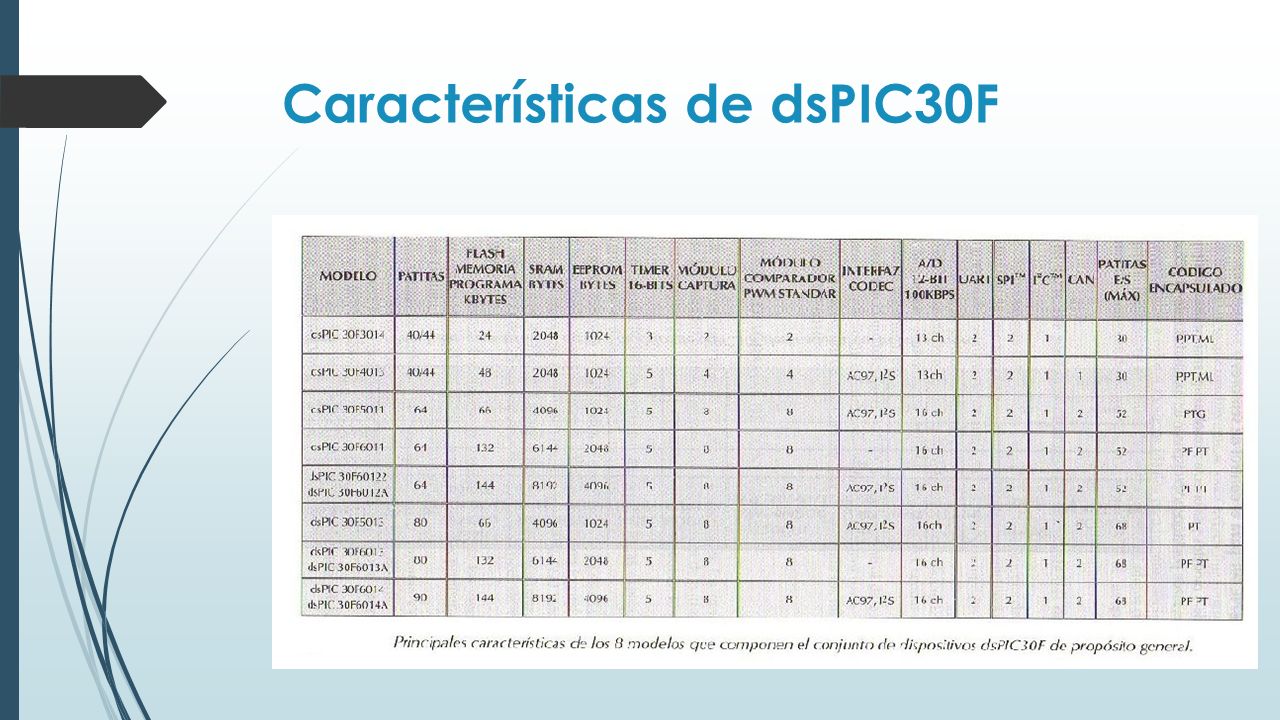

8 Características de dsPIC30F

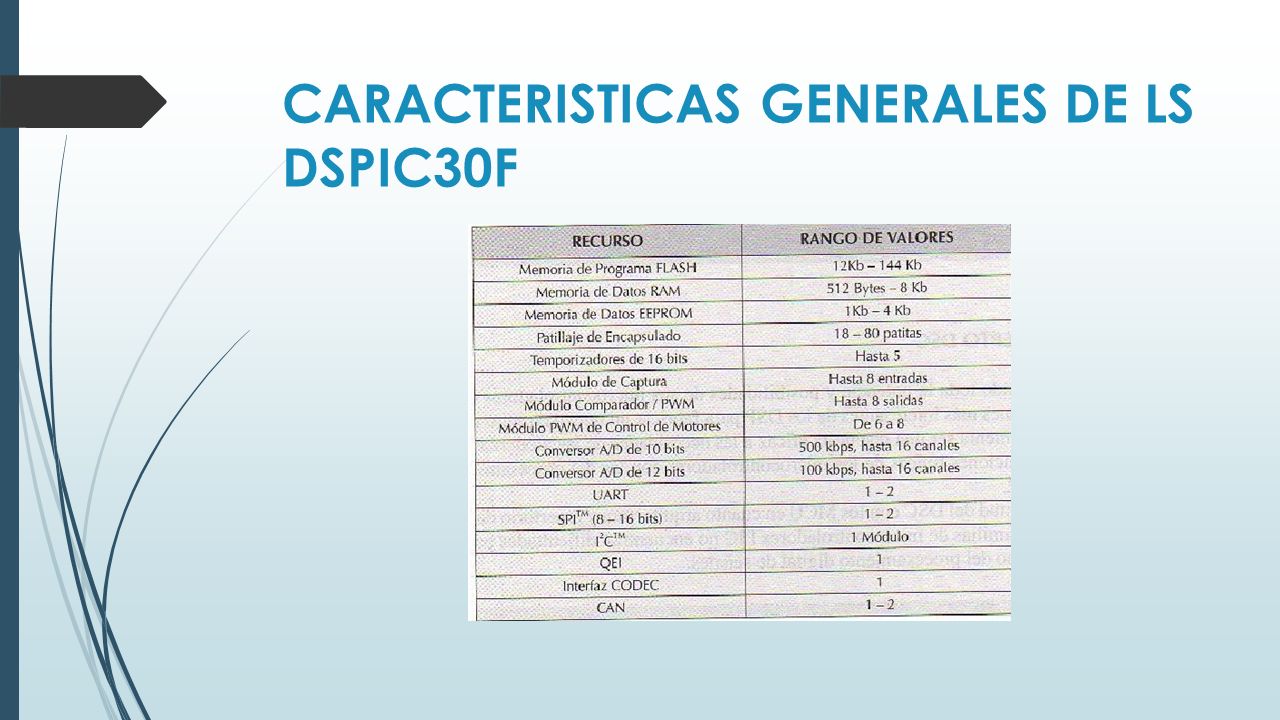

9 CARACTERISTICAS GENERALES DE LS DSPIC30F

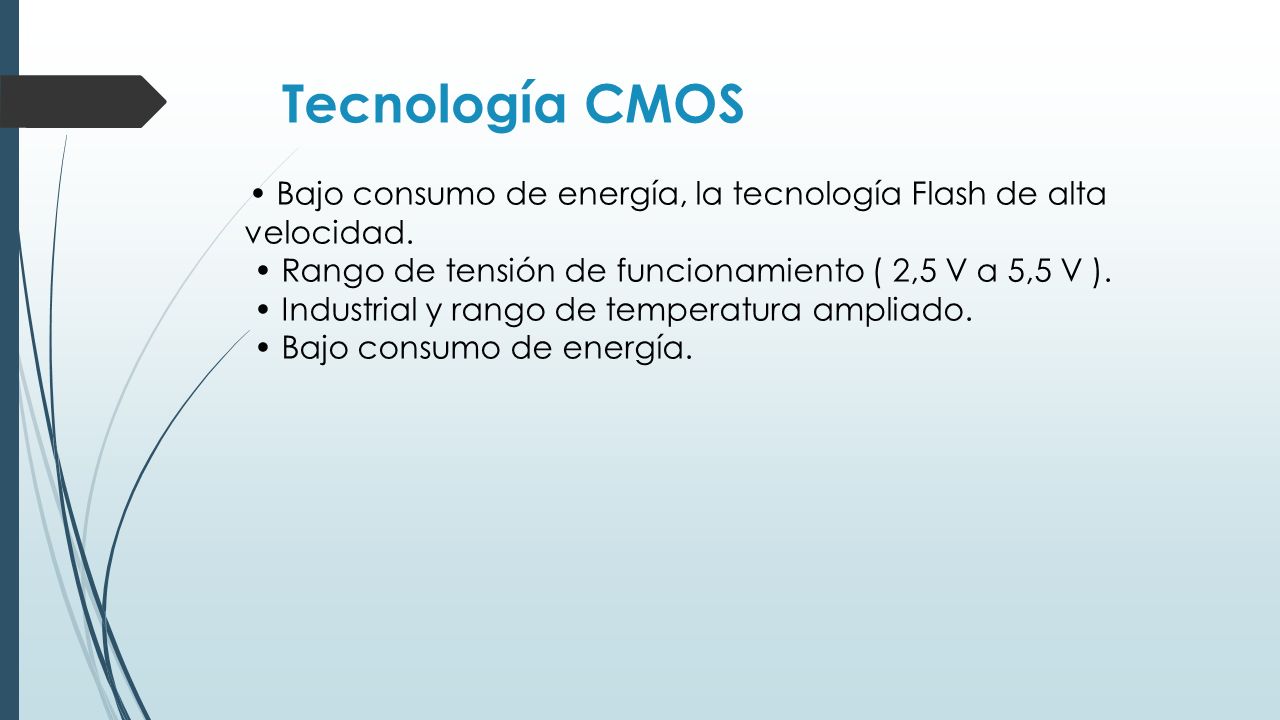

10 Tecnología CMOS Bajo consumo de energía, la tecnología Flash de alta velocidad. Rango de tensión de funcionamiento ( 2,5 V a 5,5 V ). Industrial y rango de temperatura ampliado. Bajo consumo de energía.

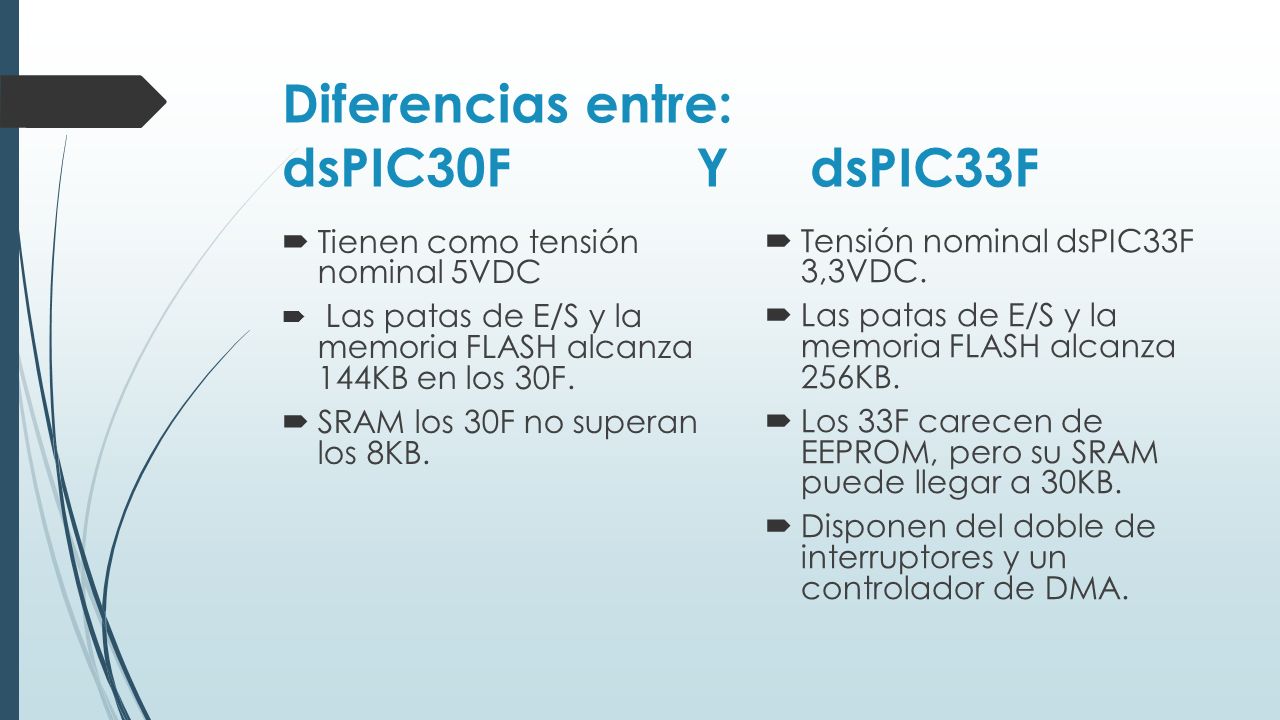

11 Diferencias entre: dsPIC30F YdsPIC33F  Tienen como tensión nominal 5VDC  Las patas de E/S y la memoria FLASH alcanza 144KB en los 30F.  SRAM los 30F no superan los 8KB.  Tensión nominal dsPIC33F 3,3VDC.  Las patas de E/S y la memoria FLASH alcanza 256KB.  Los 33F carecen de EEPROM, pero su SRAM puede llegar a 30KB.  Disponen del doble de interruptores y un controlador de DMA.

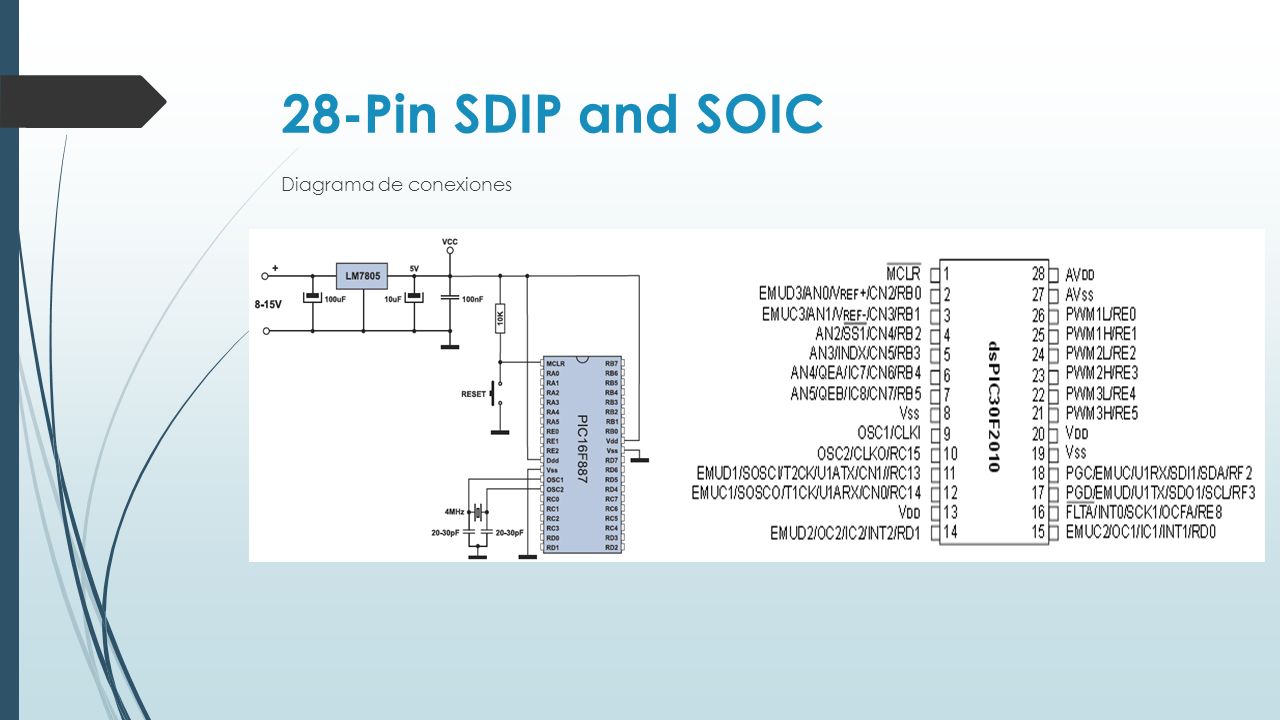

12 28-Pin SDIP and SOIC Diagrama de conexiones

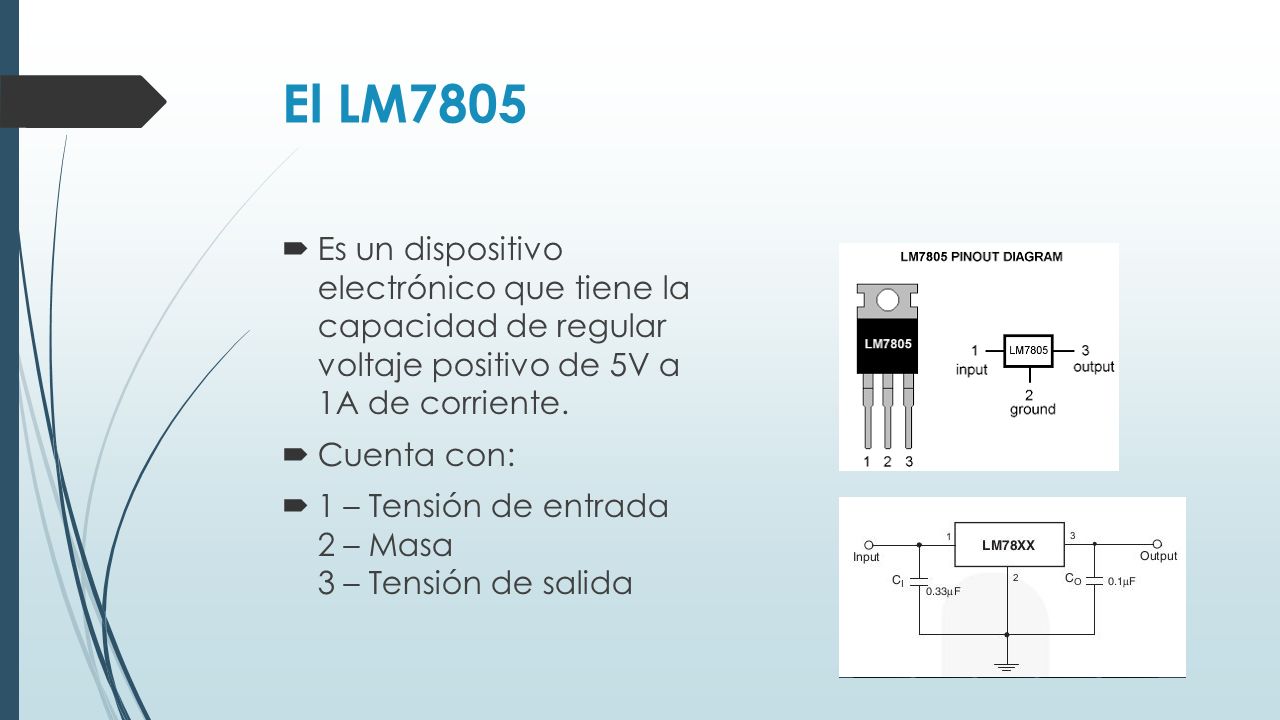

13 El LM7805  Es un dispositivo electrónico que tiene la capacidad de regular voltaje positivo de 5V a 1A de corriente.  Cuenta con:  1 – Tensión de entrada 2 – Masa 3 – Tensión de salida

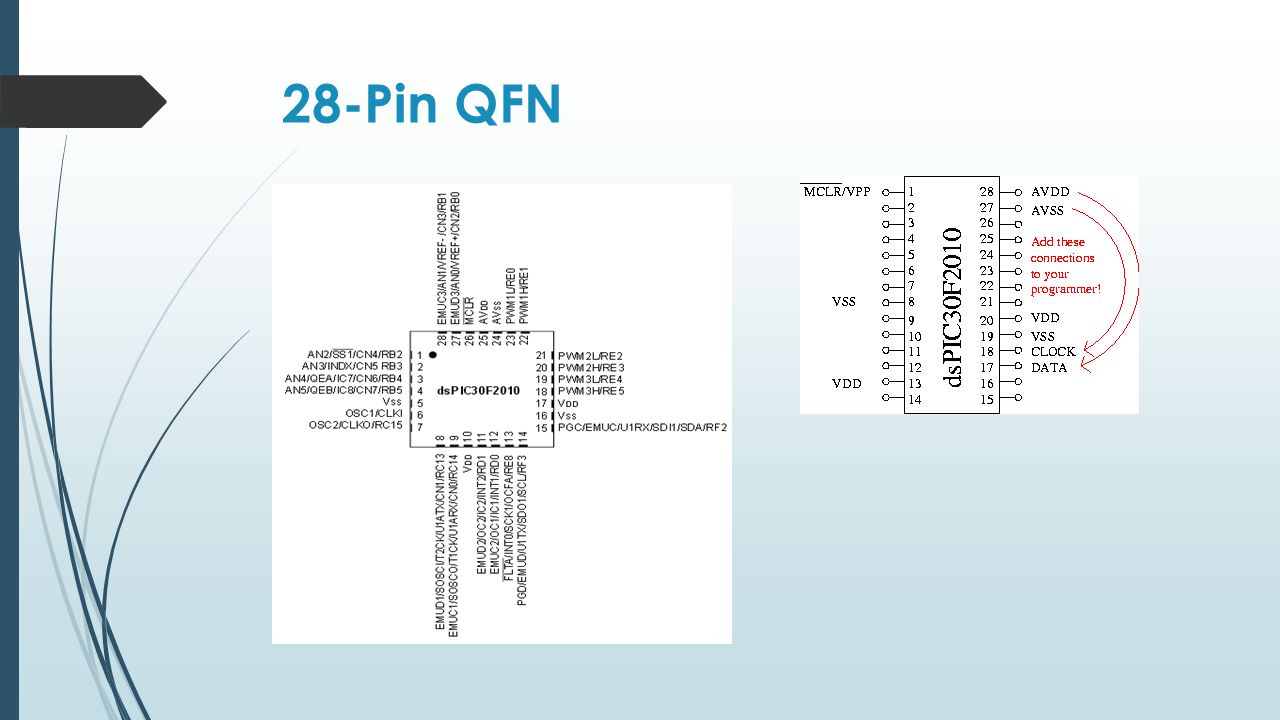

14 28-Pin QFN

15 Aplicaciones  Compresión y descompresión de voz  Procesamiento de audio y decodificación MP3  Procesamiento de imágenes y decodificación JPG  Comunicaciones alámbricas e inalámbricas  Control automático de motores  Control de sensores  Convertidores DC/DC

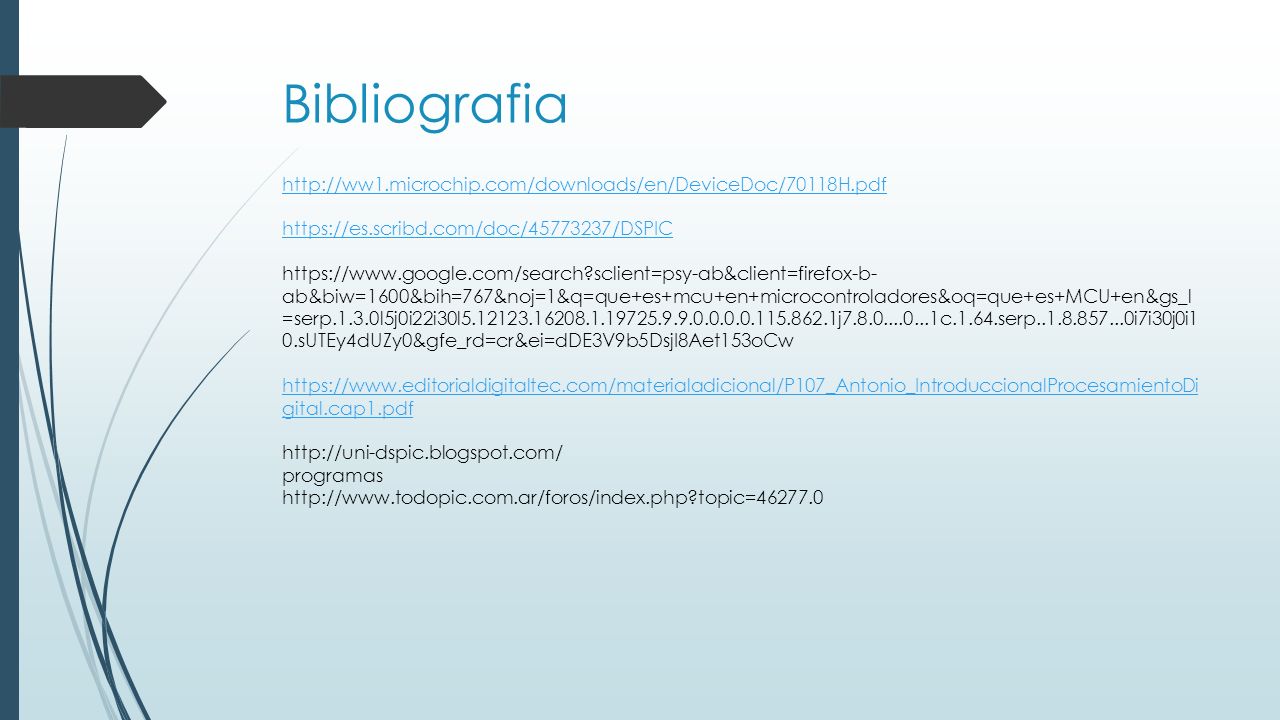

16 Bibliografia http://ww1.microchip.com/downloads/en/DeviceDoc/70118H.pdf https://es.scribd.com/doc/45773237/DSPIC https://www.google.com/search?sclient=psy-ab&client=firefox-b- ab&biw=1600&bih=767&noj=1&q=que+es+mcu+en+microcontroladores&oq=que+es+MCU+en&gs_l =serp.1.3.0l5j0i22i30l5.12123.16208.1.19725.9.9.0.0.0.0.115.862.1j7.8.0....0...1c.1.64.serp..1.8.857...0i7i30j0i1 0.sUTEy4dUZy0&gfe_rd=cr&ei=dDE3V9b5DsjI8Aet153oCw https://www.editorialdigitaltec.com/materialadicional/P107_Antonio_IntroduccionalProcesamientoDi gital.cap1.pdf http://uni-dspic.blogspot.com/ programas http://www.todopic.com.ar/foros/index.php?topic=46277.0 http://ww1.microchip.com/downloads/en/DeviceDoc/70118H.pdf https://es.scribd.com/doc/45773237/DSPIC https://www.editorialdigitaltec.com/materialadicional/P107_Antonio_IntroduccionalProcesamientoDi gital.cap1.pdf
