1 Descripción del robot NXT
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Descripción del robot NXT Guía de uso

2 ÍNDICE 1. ¿Qué es un robot? 2. Ladrillo 3. Menú del NXT
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo ÍNDICE 1. ¿Qué es un robot? 2. Ladrillo 3. Menú del NXT 4. Sensores y servomotores

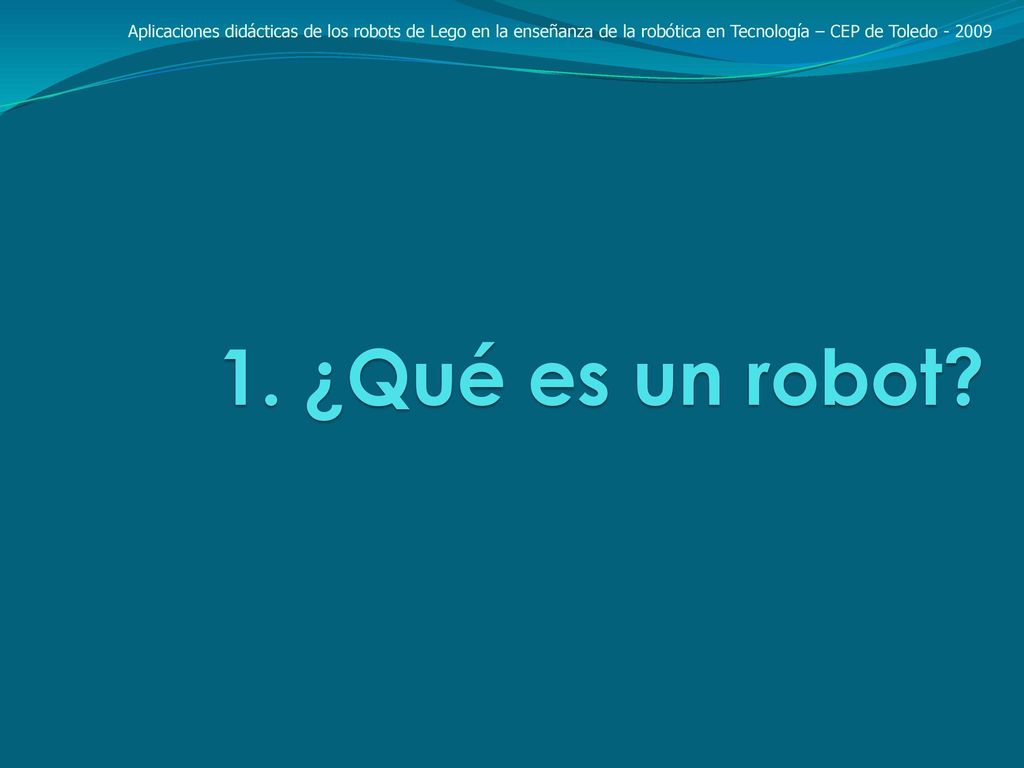

3 Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo 1. ¿Qué es un robot?

4 Entre las muchas definiciones que hay he elegido ésta:
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Entre las muchas definiciones que hay he elegido ésta: Es una máquina que puede desarrollar trabajos sin control humano, gobernado por un programa informático y que interactúa con su entorno. - MÁQUINA: robot Lego NXT - LENGUAJE DE PROGRAMACIÓN: NXT-G Edu índice

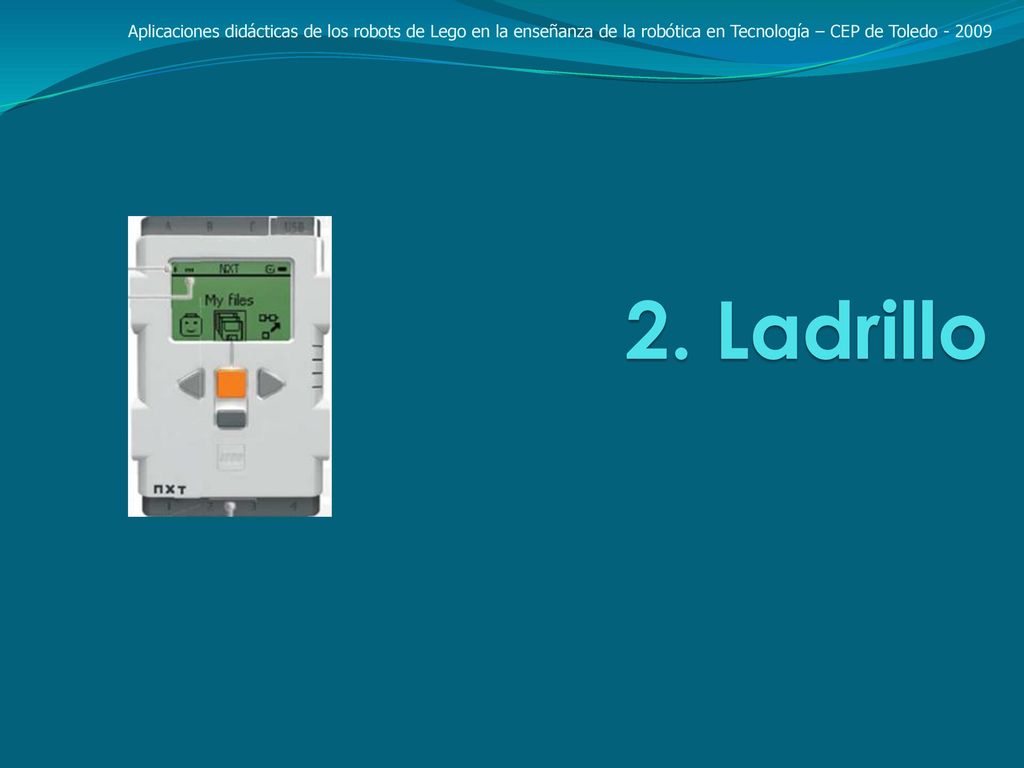

5 Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo 2. Ladrillo

6 2.1 ESPECIFICACIONES TÉCNICAS:
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo 2.1 ESPECIFICACIONES TÉCNICAS: El ladrillo del robot NXT tiene: Un microprocesador de 32 bits ARM7 Memoria 256 Kb (flash) y 64 Kb de RAM 4 botones de navegación 4 puertos de entrada 3 puertos de salida 1puerto USB para comunicarse con el ordenador

7 Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo 2.2. CROQUIS DEL LADRILLO

8 2.3. INDICADORES DEL DISPLAY
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo 2.3. INDICADORES DEL DISPLAY El robot está encendido Indicador de nivel de batería

9 2.4. CONEXIONES DE LOS PUERTOS
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo 2.4. CONEXIONES DE LOS PUERTOS Conexión de los motores y bombillas Conexión de los sensores La conexión del NXT al ordenador se realiza mediante un cable USB índice

10 Descripción del robot NXT
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Descripción del robot NXT 3. Menú del NXT

11 Al encender el robot la primera pantalla que aparece es ésta
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Al encender el robot la primera pantalla que aparece es ésta Para probar los sensores y los motores Donde se encuentran los programas del NXT Para programar el NXT directamente sin utilizar el ordenador.

12 Si seleccionamos esta opción
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Si seleccionamos esta opción

13 Llegaremos a una de estas tres posibilidades
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Llegaremos a una de estas tres posibilidades

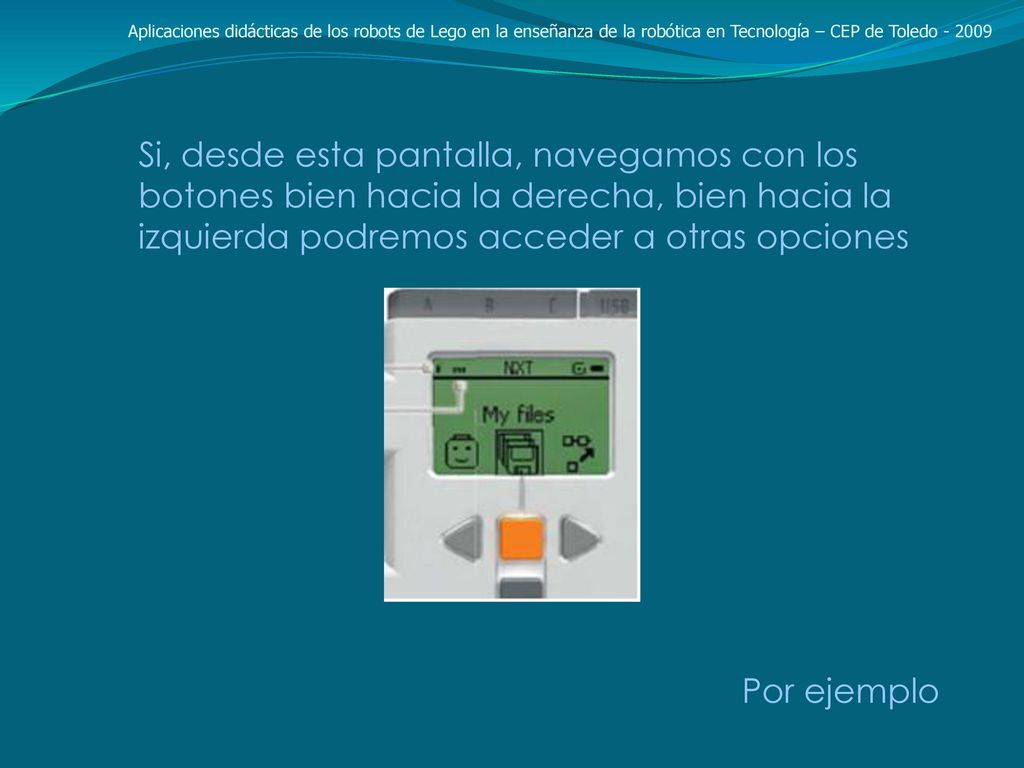

14 Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Si, desde esta pantalla, navegamos con los botones bien hacia la derecha, bien hacia la izquierda podremos acceder a otras opciones Por ejemplo

15 Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Ejercicio 1

16 Al menú view: Ejercicio 2
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Al menú view: Ejercicio 2

17 Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Al menú settings:

18 Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Al menú try me: índice

19 4. Sensores y servomotores
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo 4. Sensores y servomotores

20 Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo 1. Sensores de choque: Permiten al robot responder cuando choca con obstáculos. 2. Sensor de sonido: Permiten al robot responder ante niveles de sonido. 3. Sensor de luz: Permiten al robot responder a variaciones en el nivel de luz y de color. 4. Sensor de ultrasonidos: Permiten al robot medir distancias a un objeto y responder al movimiento.

21 Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Los servomotores interactivos aseguran que el robot se moverá suavemente y con precisión La batería recargable proporciona al NXT la energía necesaria al robot.

22 Elaboramos el siguiente programa:
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Nos sale un menú en el que nos indican a qué puertos deben estar los motores y los sensores para que el programa que vamos a elaborar funcione correctamente. Elaboramos el siguiente programa: FORWARD: los motores giran hacia adelante WAIT 2: Espera 2 s en la acción anterior BACKWARD 5: los motores giran hacia detrás durante 5 s LIGHT: cuando el sensor de luz detecte color blanco el robot ejecutará la siguiente acción STOP:

23 Seleccionamos GUARDAR Damos un nombre al programa SALIMOS del menú
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Seleccionamos GUARDAR Damos un nombre al programa SALIMOS del menú Entramos en MY FILES Buscamos la opción NXT FILES Localizamos el programa y lo ejecutamos Comprobamos el funcionamiento

24 Pensar en dos programas Elaborarlos Guardarlos Ejecutarlos
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Pensar en dos programas Elaborarlos Guardarlos Ejecutarlos Corregirlos si es necesario Borrarlos volver

25 Nos sale un menú con los diferentes sensores que tiene el robot.
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Nos sale un menú con los diferentes sensores que tiene el robot. Seleccionamos el sensor del cuál queremos hacer la medida Elegimos el puerto al que está conectado el sensor Y efectuamos la medida que aparecerá en el display del robot

26 Por ejemplo, seleccionamos el sensor de sonido
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Por ejemplo, seleccionamos el sensor de sonido Elegimos el puerto al que está conectado Y en la pantalla aparecerá la medida del ruido que detecta el sensor en una escala de 0 a 100% Nos acercamos al sensor y hacemos ruido y observamos cómo varía la medida

27 Ahora seleccionamos el sensor ultrasónico
Aplicaciones didácticas de los robots de Lego en la enseñanza de la robótica en Tecnología – CEP de Toledo Ahora seleccionamos el sensor ultrasónico Elegimos el puerto al que está conectado Y en la pantalla aparecerá la medida de la distancia a la que está el obstáculo desde el sensor ultrasónico Ponemos un obstáculo a una distancia determinada, vemos en la pantalla la medida y variamos la distancia del obstáculo observando cómo varía la medida. volver
