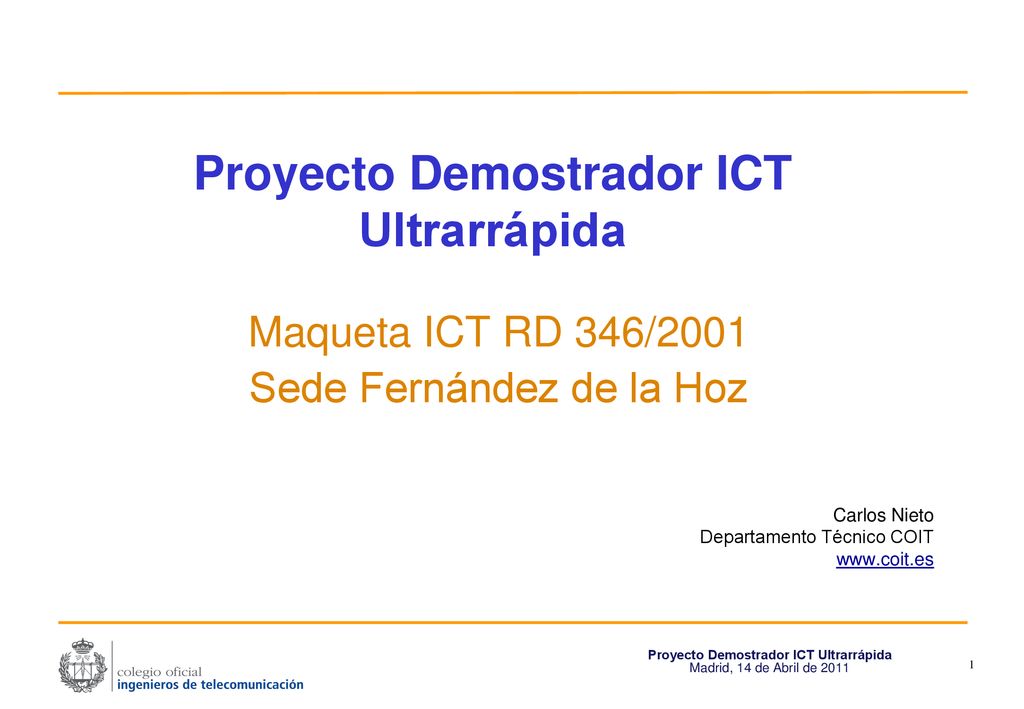

1 Proyecto Demostrador ICT Ultrarrápida
Maqueta ICT RD 346/2001 Sede Fernández de la Hoz Carlos Nieto Departamento Técnico COIT

2 Esquema General ICT RD 346/2011

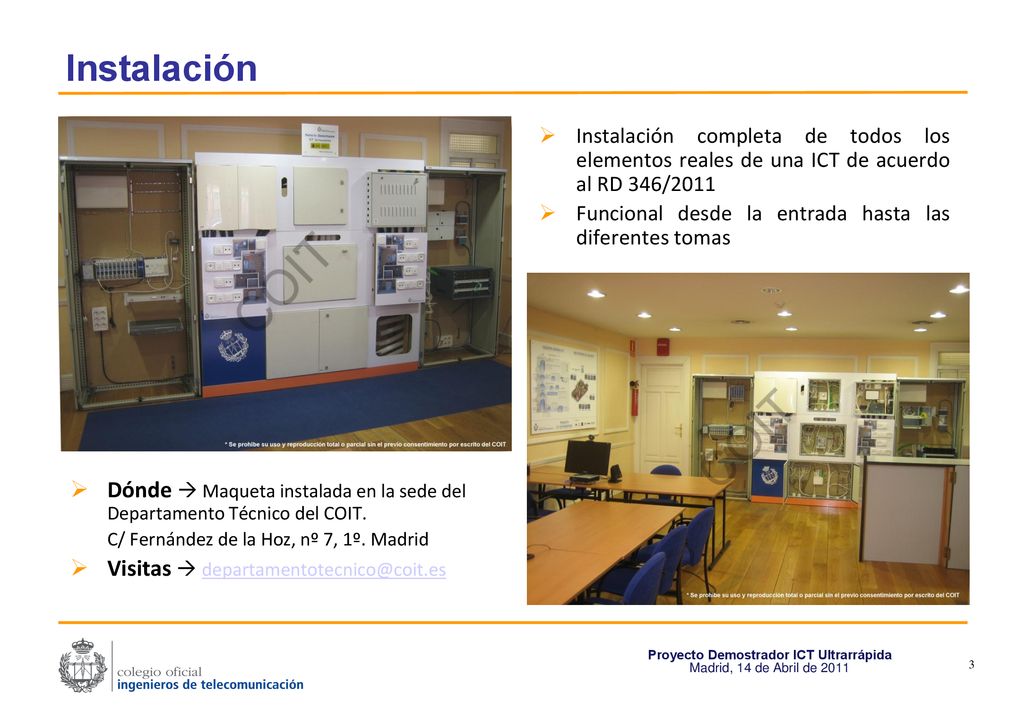

3 Instalación Instalación completa de todos los elementos reales de una ICT de acuerdo al RD 346/2011 Funcional desde la entrada hasta las diferentes tomas Dónde  Maqueta instalada en la sede del Departamento Técnico del COIT. C/ Fernández de la Hoz, nº 7, 1º. Madrid Visitas 

4 Vista general registros y canalizaciones
Registros Secundarios Ejemplo de los 3 tipos de registros secundarios posibles: 45x45x15 cm 50x70x15 cm 55x100x15 cm RTRs Uno formado por una única envolvente de 50x60x8 cm Otro formado por 2 envolventes de 50x30x8 cm Tomas Ejemplo de vivienda con 4 estancias Canalizaciones Canalización principal Canalización secundaria Canalización interior de usuario

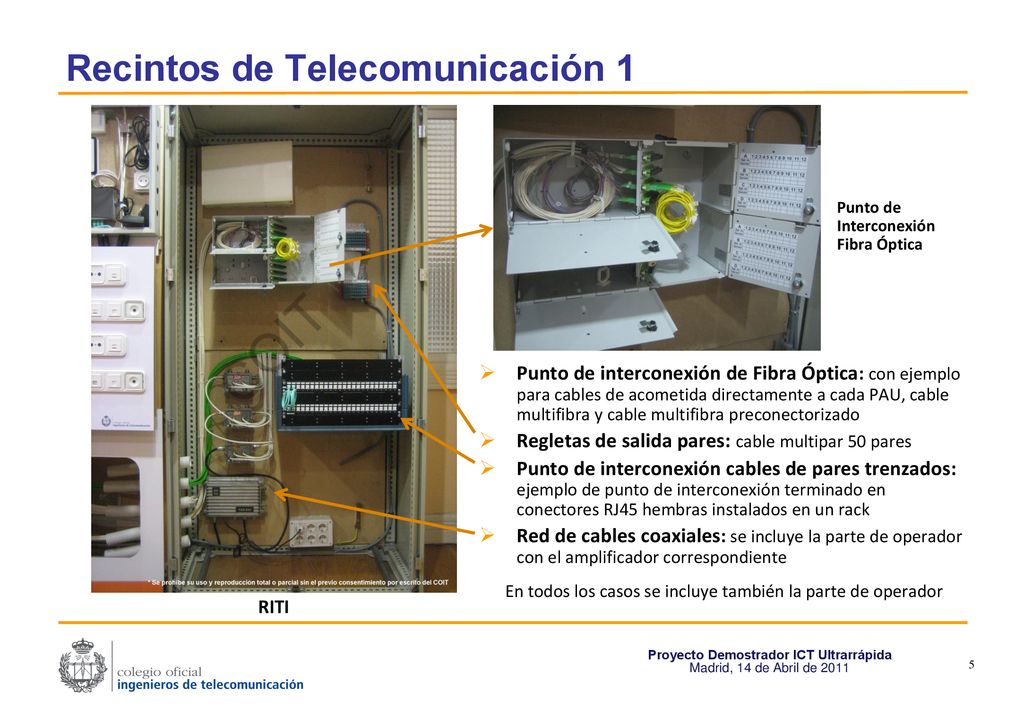

5 Recintos de Telecomunicación 1
Punto de Interconexión Fibra Óptica Punto de interconexión de Fibra Óptica: con ejemplo para cables de acometida directamente a cada PAU, cable multifibra y cable multifibra preconectorizado Regletas de salida pares: cable multipar 50 pares Punto de interconexión cables de pares trenzados: ejemplo de punto de interconexión terminado en conectores RJ45 hembras instalados en un rack Red de cables coaxiales: se incluye la parte de operador con el amplificador correspondiente En todos los casos se incluye también la parte de operador RITI

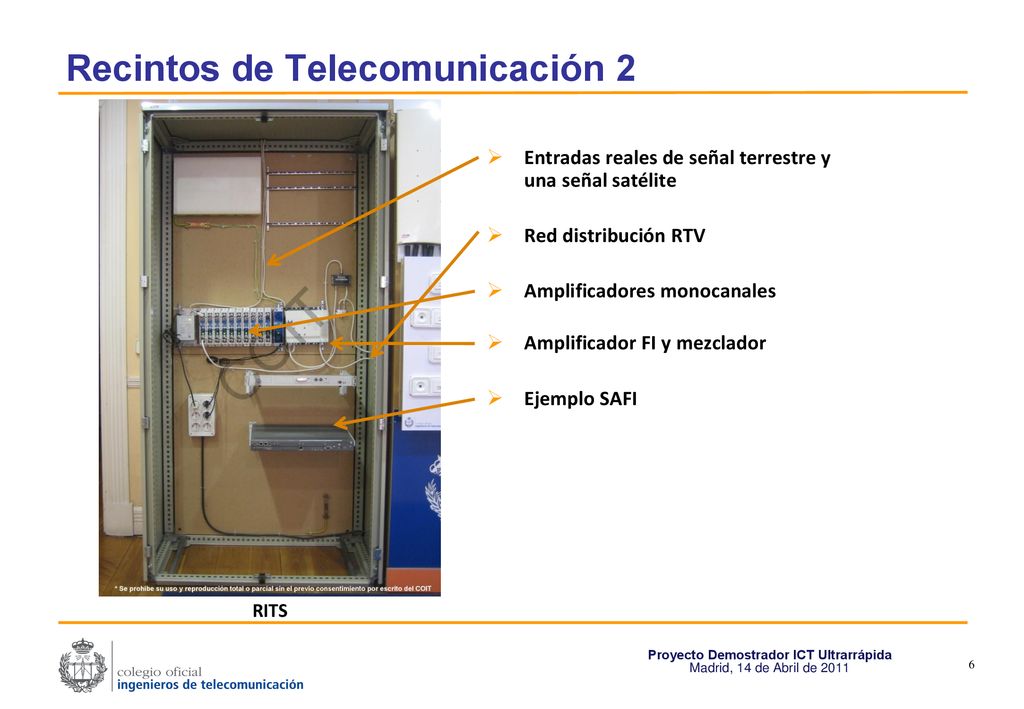

6 Recintos de Telecomunicación 2
Entradas reales de señal terrestre y una señal satélite Red distribución RTV Amplificadores monocanales Amplificador FI y mezclador Ejemplo SAFI RITS

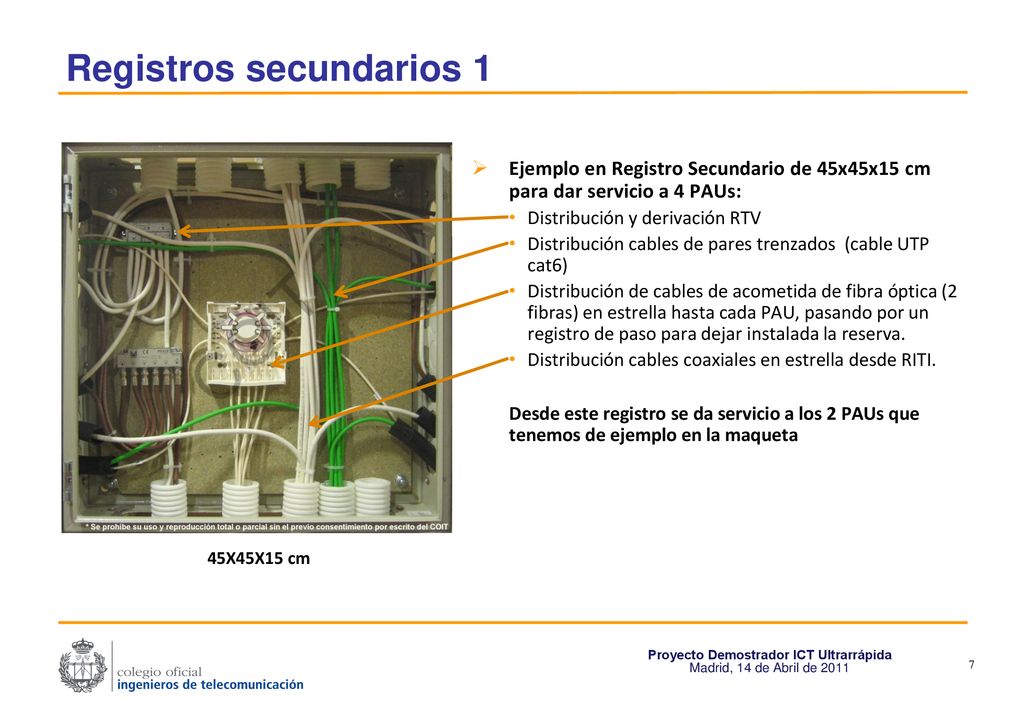

7 Registros secundarios 1
Ejemplo en Registro Secundario de 45x45x15 cm para dar servicio a 4 PAUs: Distribución y derivación RTV Distribución cables de pares trenzados (cable UTP cat6) Distribución de cables de acometida de fibra óptica (2 fibras) en estrella hasta cada PAU, pasando por un registro de paso para dejar instalada la reserva. Distribución cables coaxiales en estrella desde RITI. Desde este registro se da servicio a los 2 PAUs que tenemos de ejemplo en la maqueta 45X45X15 cm

8 Registros secundarios 2
Registro Secundario de 50x70x15 cm: Distribución y derivación RTV para 4 PAUs Distribución cables de pares (multipar 50 pares y regletas de segregación) Distribución de cable multifibra segregado por fusión y conectores mecánicos con los cables de acometida de la red de dispersión. Distribución cables coaxiales en árbol rama (derivador). Registro Secundario de 55x100x15 cm: Distribución y derivación RTV para 5 PAUs. Distribución de cable multifibra preconectorizado . Cables de acometida conectados en caja de segregación con conectores SC/APC. Distribución cables coaxiales en estrella. 50x70x15 cm 55x100x15 cm

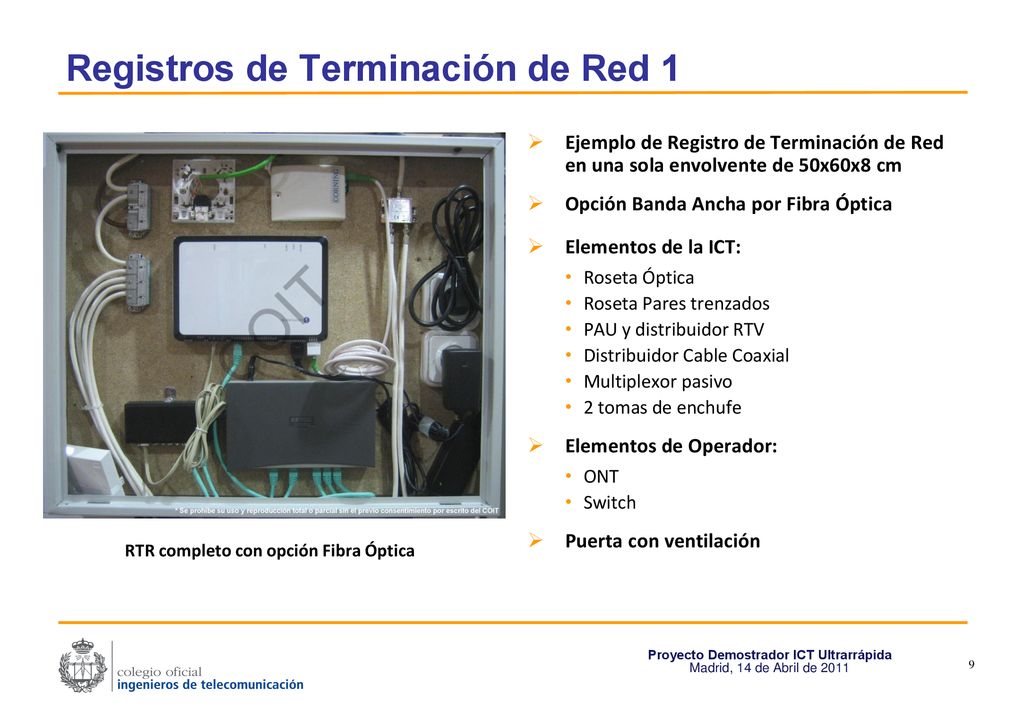

9 Registros de Terminación de Red 1
Ejemplo de Registro de Terminación de Red en una sola envolvente de 50x60x8 cm Opción Banda Ancha por Fibra Óptica Elementos de la ICT: Roseta Óptica Roseta Pares trenzados PAU y distribuidor RTV Distribuidor Cable Coaxial Multiplexor pasivo 2 tomas de enchufe Elementos de Operador: ONT Switch Puerta con ventilación RTR completo con opción Fibra Óptica

10 Registros de Terminación de Red 2
Ejemplo de Registro de Terminación de Red en dos envolventes de 50x30x8 cm Opción Banda Ancha por Cable Coaxial Elementos de la ICT: Roseta Óptica Roseta Pares trenzados PAU y distribuidor RTV Distribuidor Cable Coaxial Multiplexor pasivo 2 tomas de enchufe Elementos de Operador: Cable modem Puerta con ventilación RTR completo con opción Cable Coaxial
