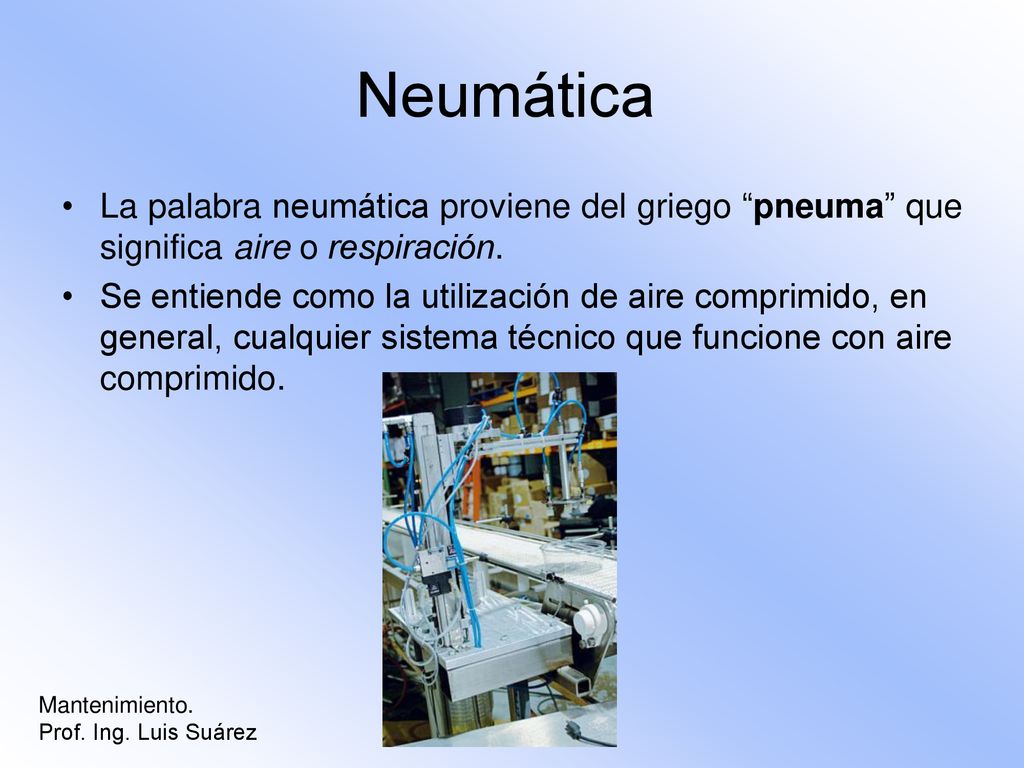

2 Neumática La palabra neumática proviene del griego “pneuma” que significa aire o respiración. Se entiende como la utilización de aire comprimido, en general, cualquier sistema técnico que funcione con aire comprimido. Mantenimiento. Prof. Ing. Luis Suárez

3 Finalidad Generar y alimentar aire comprimido (compresor, unidad de refrigeración, filtro) Distribuir aire comprimido (tubos rigidos y flexibles, acoplamientos) Controlar el aire comprimido (válvulas de presión, válvulas de vías, válvulas de bloqueo) Ejecutar tareas con aire comprimido (cilindros, ventosas, actuadores giratorios) md Mantenimiento. Prof. Ing. Luis Suárez

4 Finalidad La neumática juega un papel importante en los sistemas de producción automatizados y aún se encuentra en ascenso. Muchos sistemas de producción son inconcebibles sin su uso, por la razón que la neumática es una parte inherente de varios sectores. md Mantenimiento. Prof. Ing. Luis Suárez

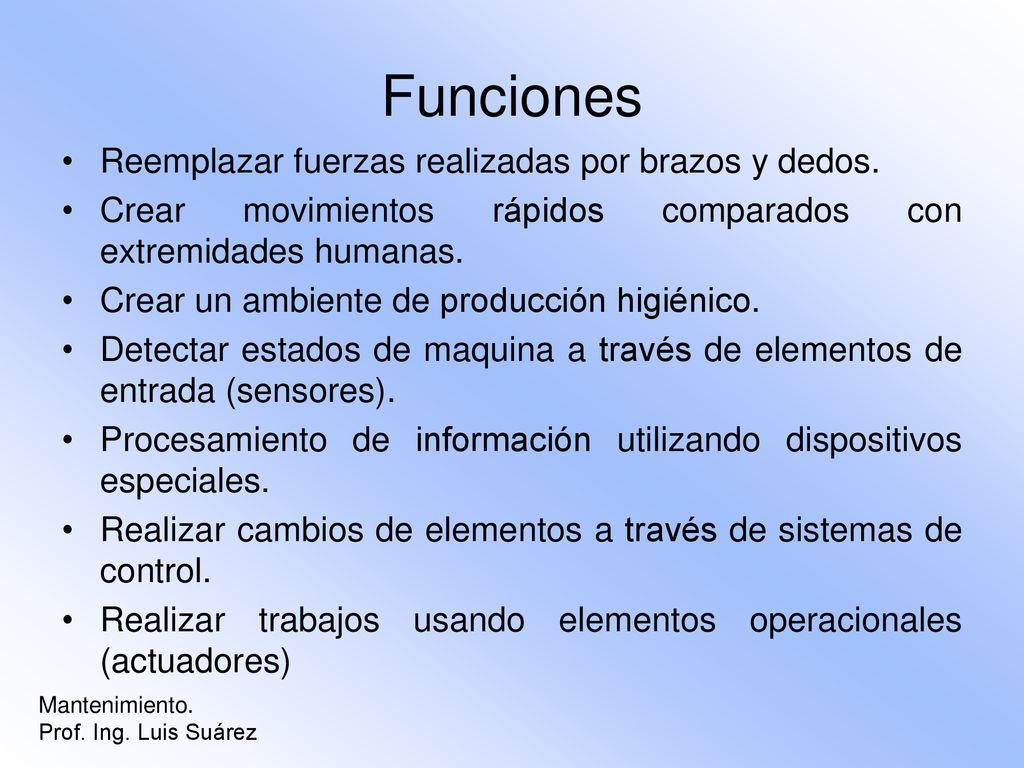

5 Funciones Reemplazar fuerzas realizadas por brazos y dedos.
Crear movimientos rápidos comparados con extremidades humanas. Crear un ambiente de producción higiénico. Detectar estados de maquina a través de elementos de entrada (sensores). Procesamiento de información utilizando dispositivos especiales. Realizar cambios de elementos a través de sistemas de control. Realizar trabajos usando elementos operacionales (actuadores) md Mantenimiento. Prof. Ing. Luis Suárez

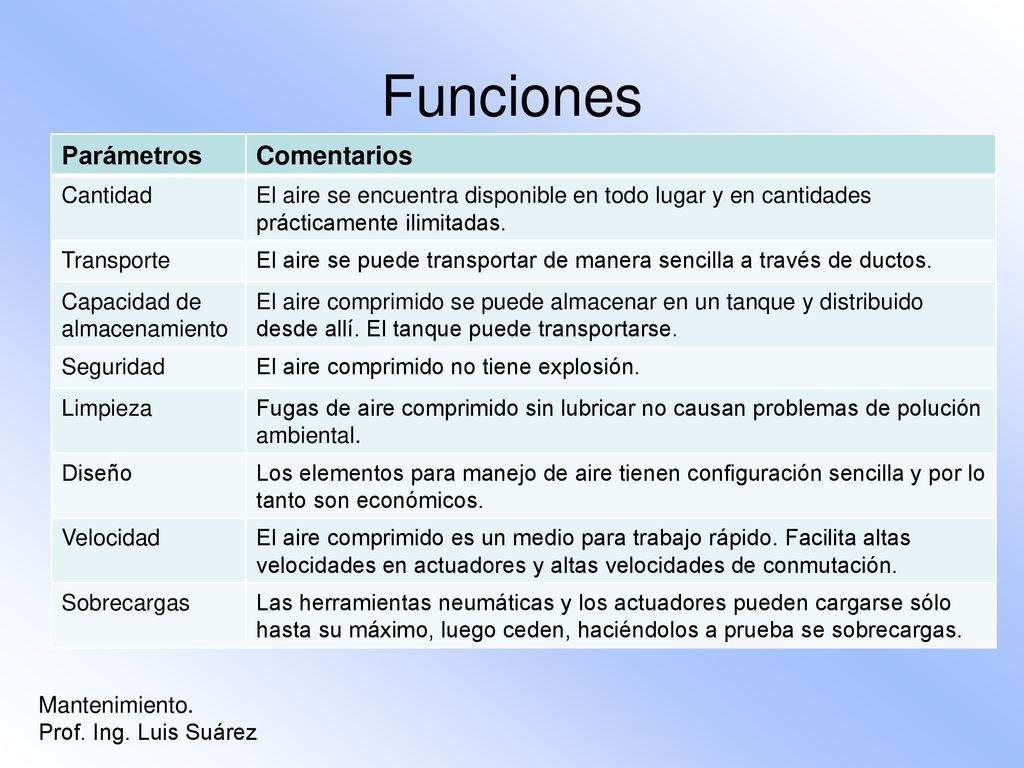

6 Funciones Parámetros Comentarios Cantidad
El aire se encuentra disponible en todo lugar y en cantidades prácticamente ilimitadas. Transporte El aire se puede transportar de manera sencilla a través de ductos. Capacidad de almacenamiento El aire comprimido se puede almacenar en un tanque y distribuido desde allí. El tanque puede transportarse. Seguridad El aire comprimido no tiene explosión. Limpieza Fugas de aire comprimido sin lubricar no causan problemas de polución ambiental. Diseño Los elementos para manejo de aire tienen configuración sencilla y por lo tanto son económicos. Velocidad El aire comprimido es un medio para trabajo rápido. Facilita altas velocidades en actuadores y altas velocidades de conmutación. Sobrecargas Las herramientas neumáticas y los actuadores pueden cargarse sólo hasta su máximo, luego ceden, haciéndolos a prueba se sobrecargas. md Mantenimiento. Prof. Ing. Luis Suárez

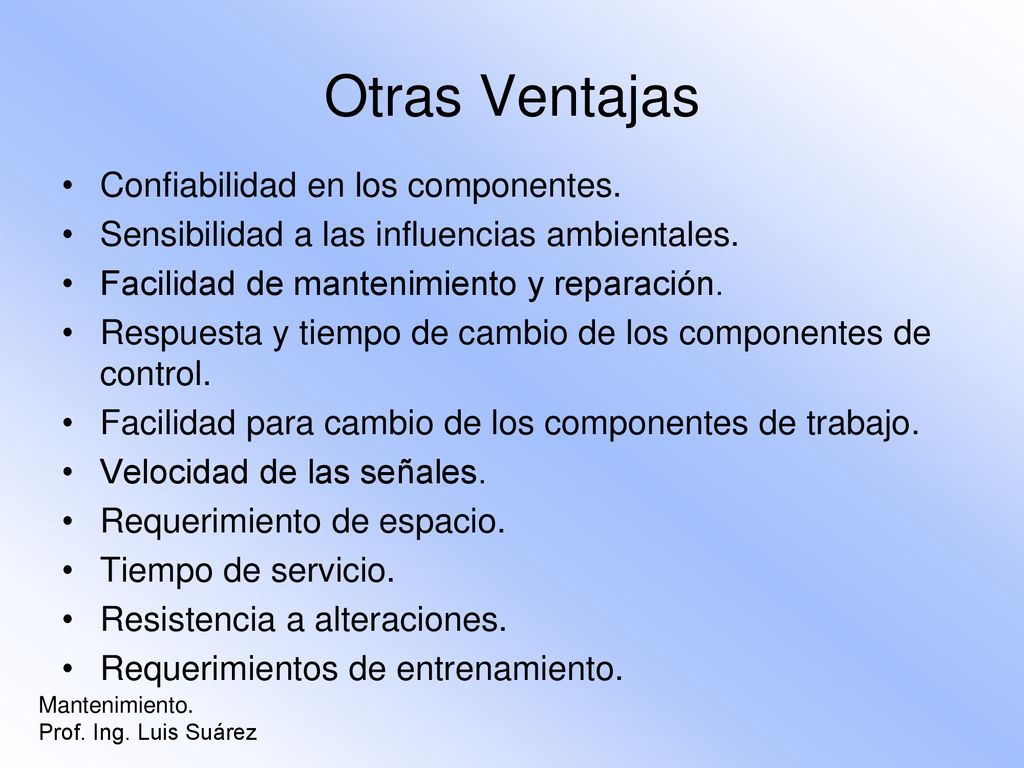

7 Otras Ventajas Confiabilidad en los componentes.
Sensibilidad a las influencias ambientales. Facilidad de mantenimiento y reparación. Respuesta y tiempo de cambio de los componentes de control. Facilidad para cambio de los componentes de trabajo. Velocidad de las señales. Requerimiento de espacio. Tiempo de servicio. Resistencia a alteraciones. Requerimientos de entrenamiento. md Mantenimiento. Prof. Ing. Luis Suárez

8 Aspectos de Seguridad El aire comprimido es una energía poderosa que requiere especial atención pues un uso indebido puede llevar a consecuencias fatales. Por lo tanto, condiciones de seguridad deben seguirse rigurosamente. md Mantenimiento. Prof. Ing. Luis Suárez

9 Aspectos de Seguridad Daños por fuerza de actuador:
La fuerza que alcanza un actuador neumático se puede subestimar. Incluso un pequeño cilindro neumático es capaz de causar daño en órganos o miembros. md Mantenimiento. Prof. Ing. Luis Suárez

10 Aspectos de Seguridad Penetración en la piel:
El aire comprimido puede penetrar diversas capas de piel aún apenas a 0,5 bar lo cual puede causar heridas dolorosas y de lento proceso de sanado. md Mantenimiento. Prof. Ing. Luis Suárez

11 Aspectos de Seguridad Partículas de polvo en aire comprimido:
A pesar de estar filtrando, el aire comprimido puede contener partículas que arrastra o desprende de elementos posteriores. Procure no tener contacto directo con el aire comprimido. Energía Almacenada: El aire comprimido almacenado en tanques, tuberías y mangueras contiene energía potencial, si esta se liberado o estalla, existe un riesgo potencial de herida. md Mantenimiento. Prof. Ing. Luis Suárez

12 Aspectos de Seguridad Seguridad Operacional:
Cuando se trabaja o realiza mantenimiento con sistemas neumáticos, no se debe olvidar que la energía almacenada en la tubería o mangueras pueden expelerse en un tiempo muy corto con suficiente fuerza para causar el fuerte efecto de látigo al final de la línea. md Mantenimiento. Prof. Ing. Luis Suárez

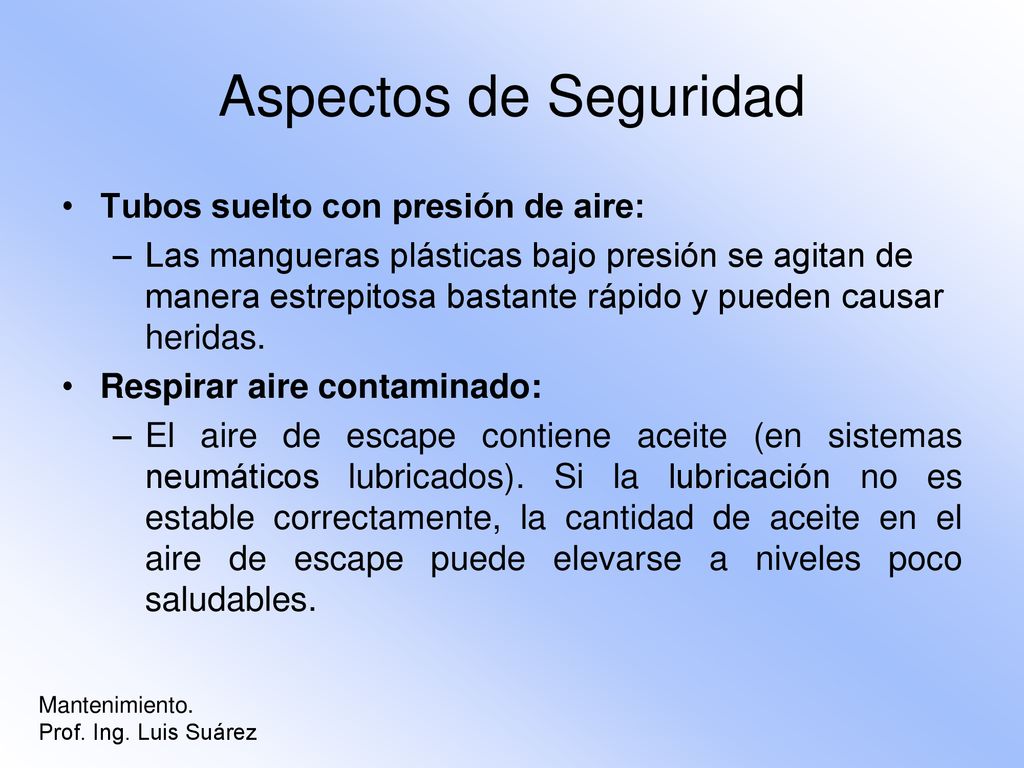

13 Aspectos de Seguridad Tubos suelto con presión de aire:
Las mangueras plásticas bajo presión se agitan de manera estrepitosa bastante rápido y pueden causar heridas. Respirar aire contaminado: El aire de escape contiene aceite (en sistemas neumáticos lubricados). Si la lubricación no es estable correctamente, la cantidad de aceite en el aire de escape puede elevarse a niveles poco saludables. md Mantenimiento. Prof. Ing. Luis Suárez

14 Aspectos de Seguridad No realizar ninguna reparación o trabajo en sistemas neumáticos sin: Cerrar alimentación de aire principal. Liberar aire remanente ene el sistema. 2. No utilice el aire comprimido para propósitos distintos para el que fue previsto inicialmente. 3. Nunca dirija el aire comprimido hacia usted o hacia el cuerpo de otra persona. md 4. Nunca utilice el aire comprimido para soplar el polvo de sus ropas o cabello. Mantenimiento. Prof. Ing. Luis Suárez

15 Fundamentos Físicos El aire es una mezcla de gases y tiene la siguiente composición. Nitrógeno 78,09% Aprox. Oxigeno 20,95% Aprox. Argón 0,93% Aprox. Otros 0,03% Aprox. md Mantenimiento. Prof. Ing. Luis Suárez

16 Unidades del Sistema Internacional

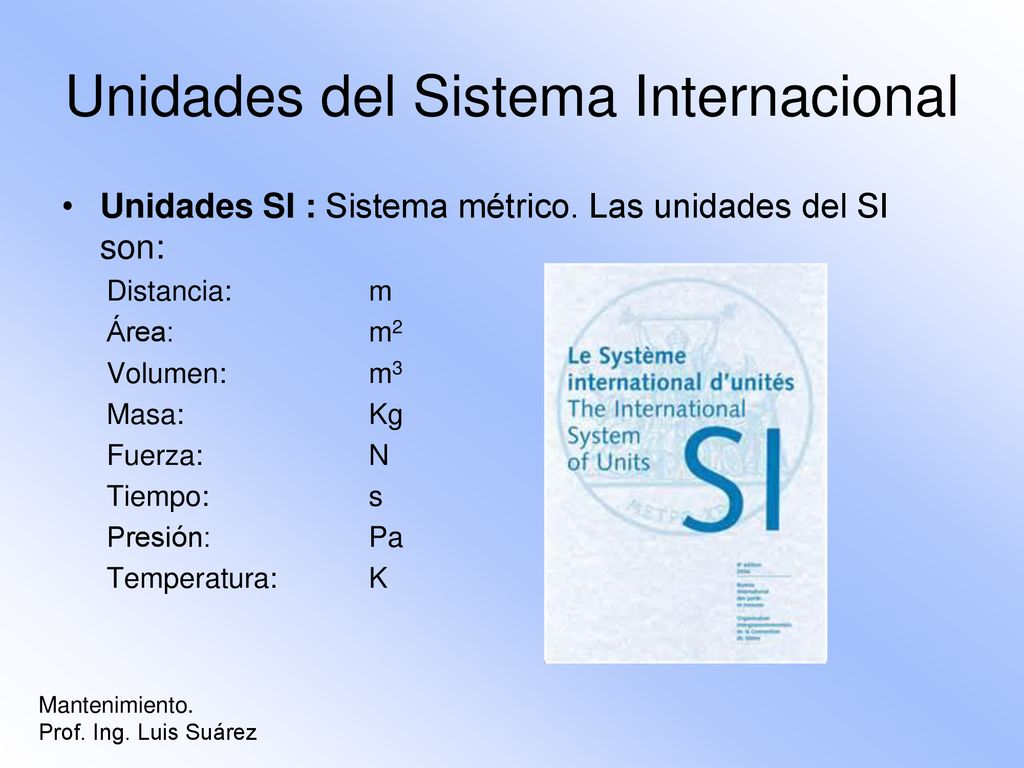

Unidades SI : Sistema métrico. Las unidades del SI son: Distancia: m Área: m2 Volumen: m3 Masa: Kg Fuerza: N Tiempo: s Presión: Pa Temperatura: K md Mantenimiento. Prof. Ing. Luis Suárez

17 Ley de Newton También conocidas como leyes del movimiento de Newton, son tres principios a partir de los cuales se explican una gran parte de los problemas planteados en mecánica clásica, en particular aquellos relativos al movimiento de los cuerpos, que revolucionaron los conceptos básicos de la física y el movimiento de los cuerpos en el universo. md Mantenimiento. Prof. Ing. Luis Suárez

18 Primera Ley de Newton Todo cuerpo persevera en su estado de reposo o movimiento uniforme y rectilíneo a no ser que sea obligado a cambiar su estado por fuerzas impresas sobre él. md Mantenimiento. Prof. Ing. Luis Suárez

19 Segunda Ley de Newton Esta ley se encarga de cuantificar el concepto de fuerza. La aceleración que adquiere un cuerpo es proporcional a la fuerza neta aplicada sobre el mismo. La constante de proporcionalidad es la masa del cuerpo (que puede ser o no ser constante). md Mantenimiento. Prof. Ing. Luis Suárez

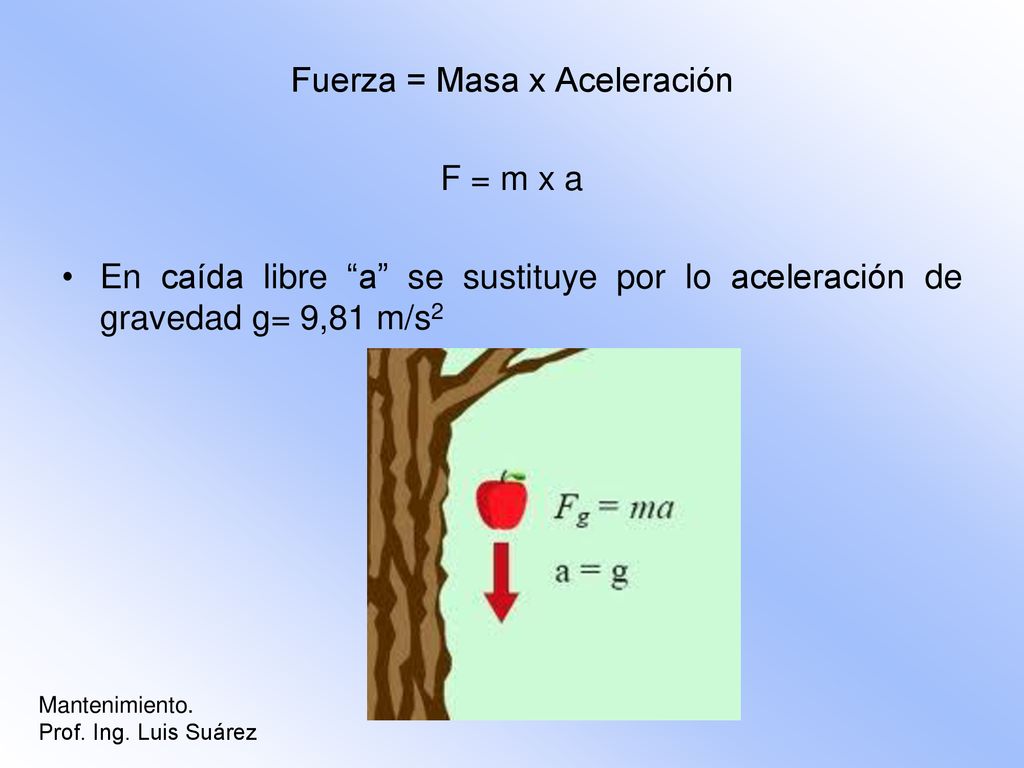

20 Fuerza = Masa x Aceleración
F = m x a En caída libre “a” se sustituye por lo aceleración de gravedad g= 9,81 m/s2 md Mantenimiento. Prof. Ing. Luis Suárez

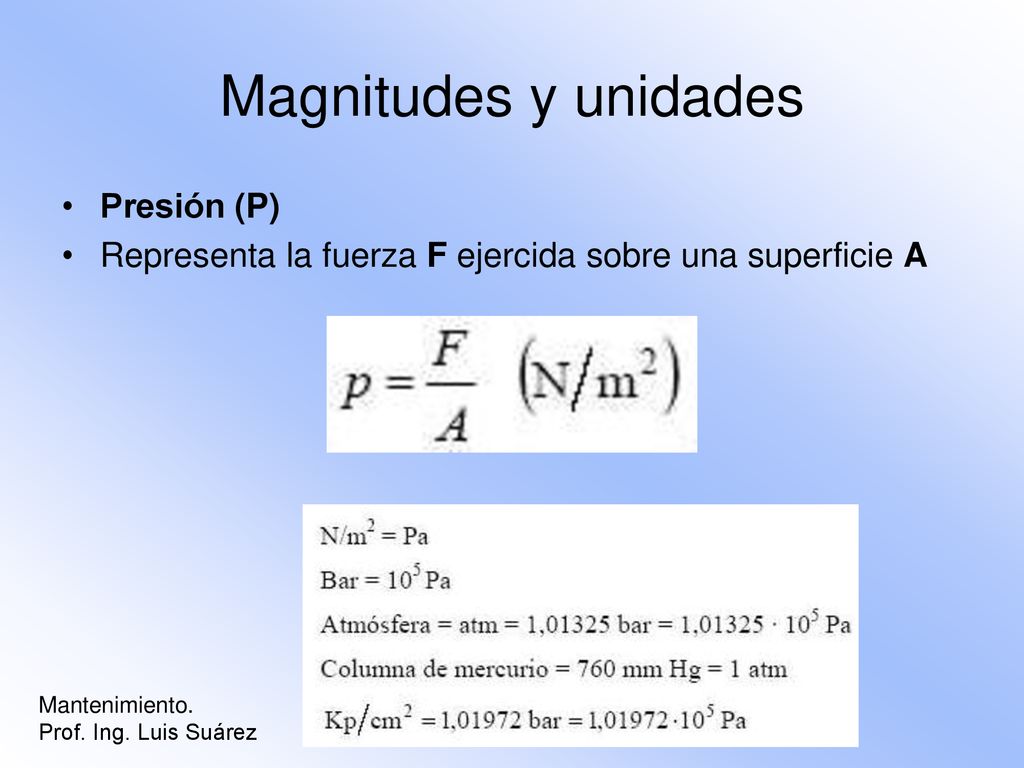

21 Magnitudes y unidades Presión (P)
Representa la fuerza F ejercida sobre una superficie A md Mantenimiento. Prof. Ing. Luis Suárez

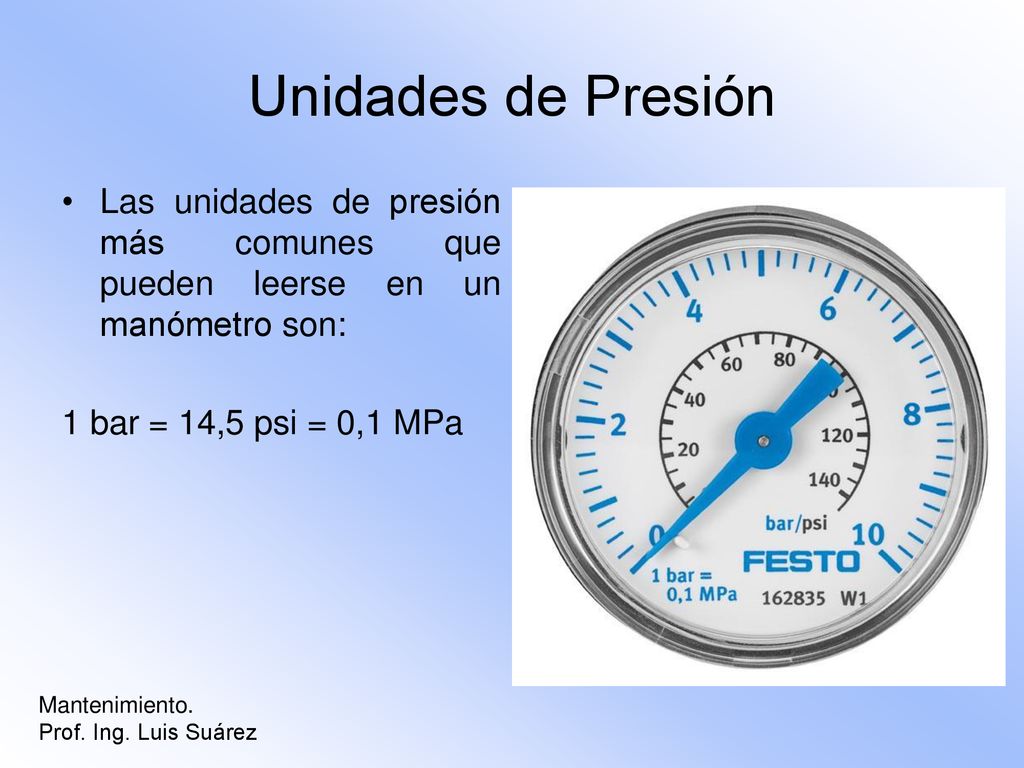

22 Unidades de Presión Las unidades de presión más comunes que pueden leerse en un manómetro son: 1 bar = 14,5 psi = 0,1 MPa md Mantenimiento. Prof. Ing. Luis Suárez

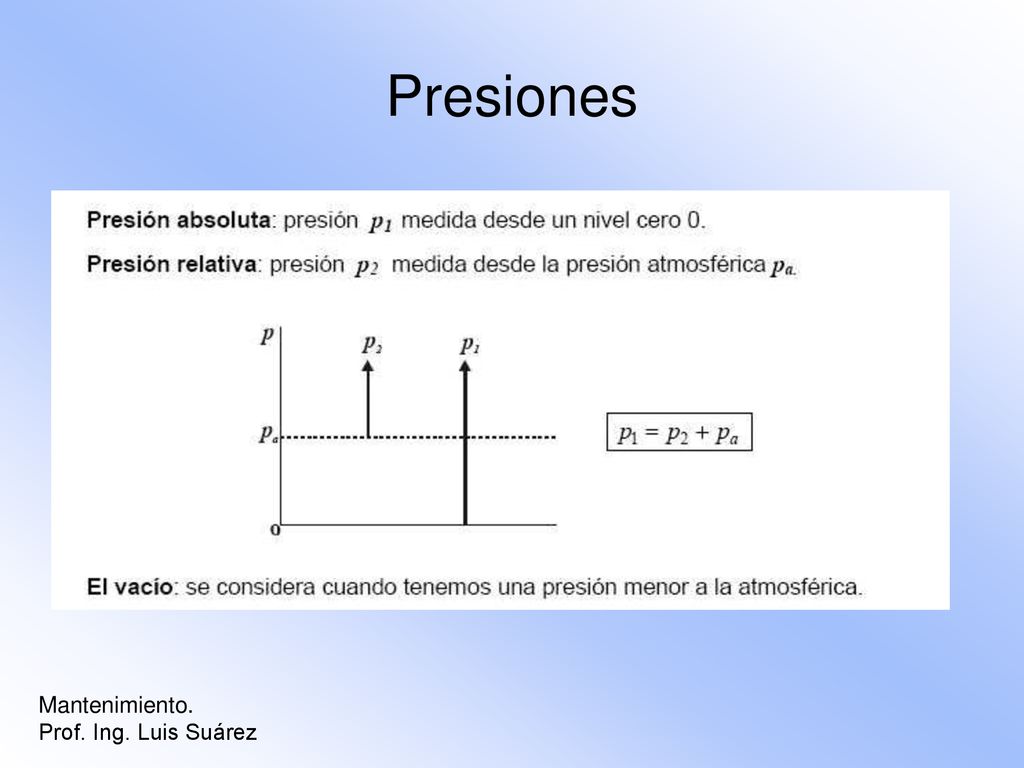

23 Presiones Mantenimiento. Prof. Ing. Luis Suárez

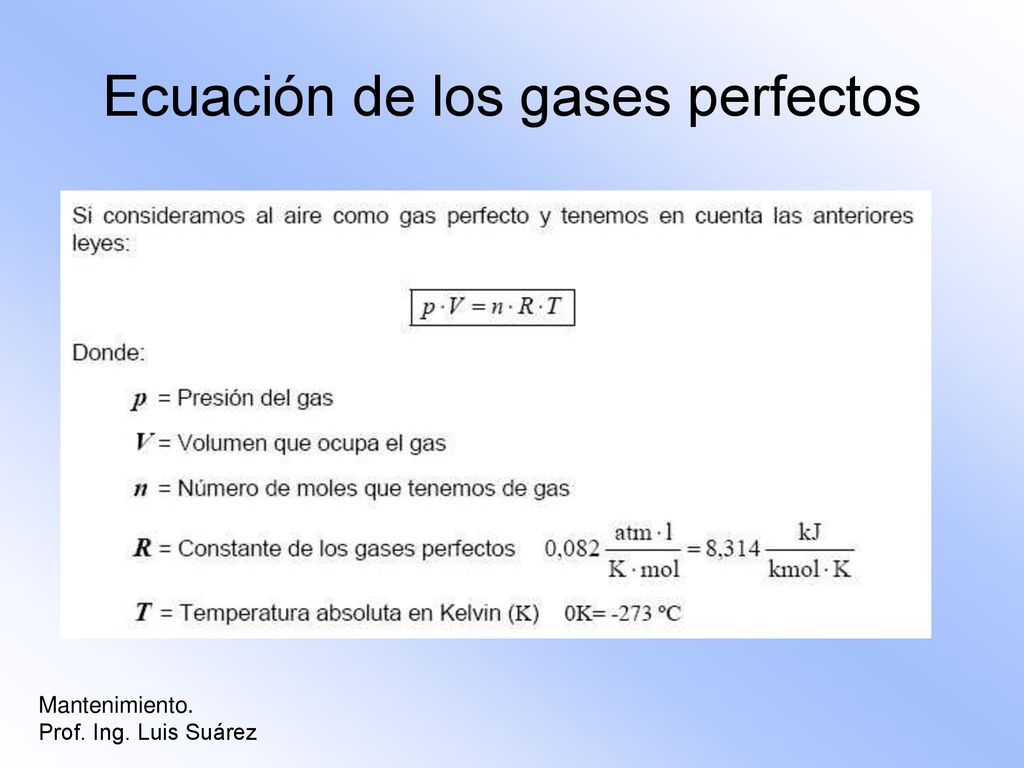

24 Ecuación de los gases perfectos
Mantenimiento. Prof. Ing. Luis Suárez

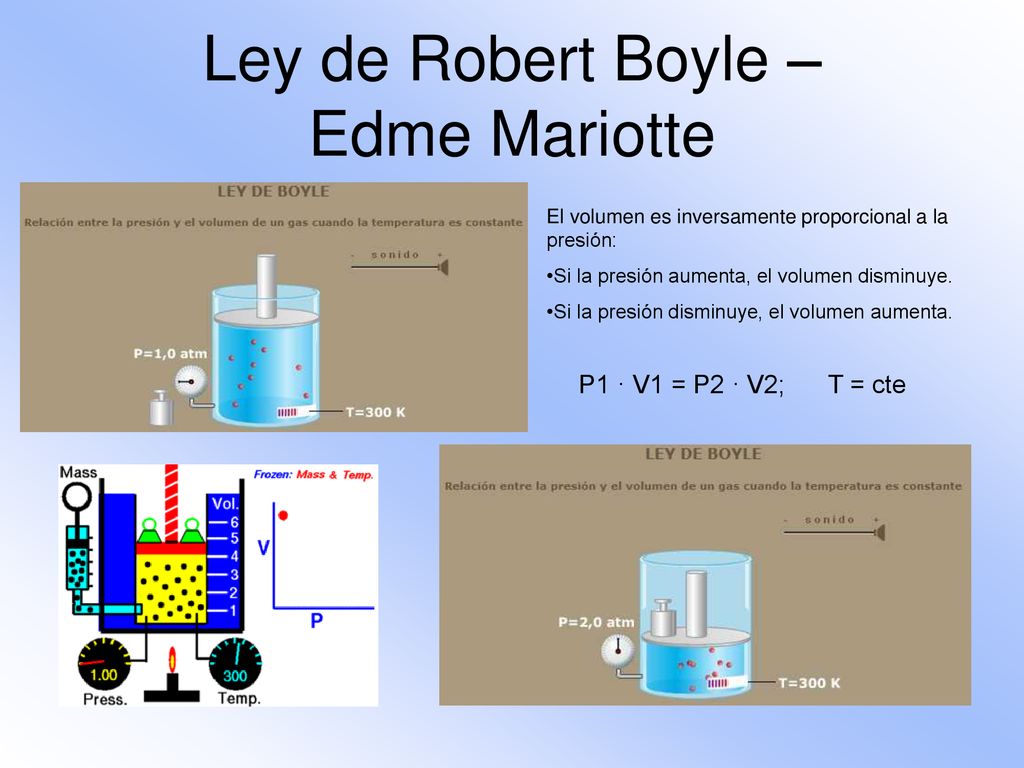

25 Ley de Robert Boyle – Edme Mariotte
El volumen es inversamente proporcional a la presión: Si la presión aumenta, el volumen disminuye. Si la presión disminuye, el volumen aumenta. P1 · V1 = P2 · V2; T = cte

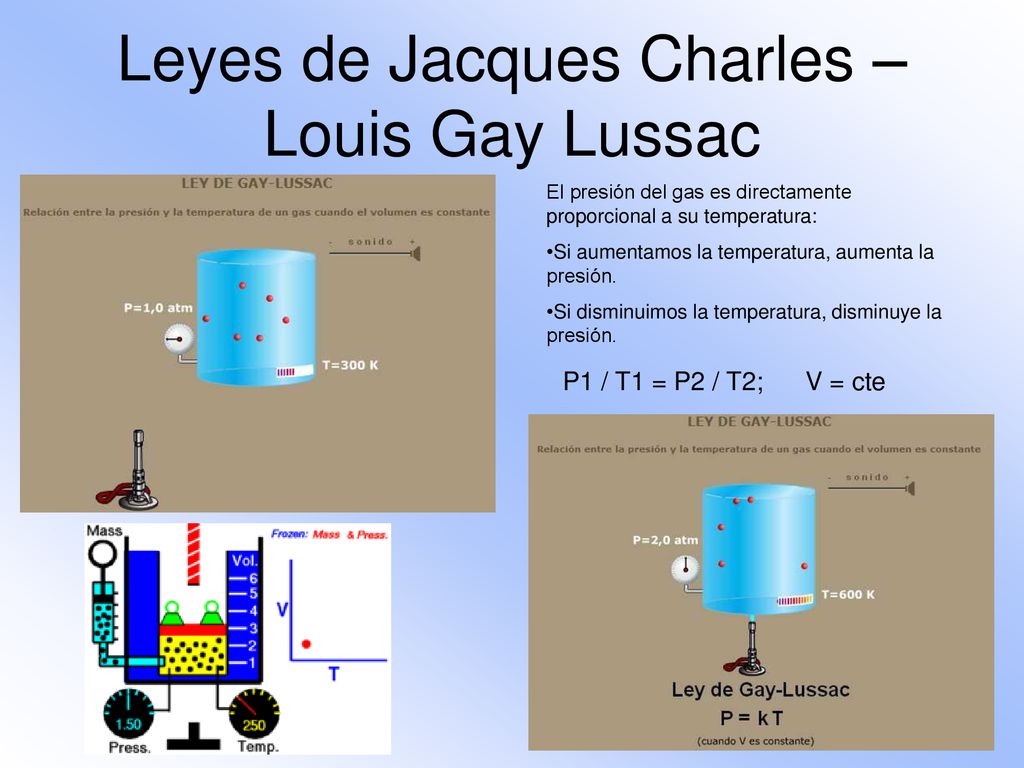

26 Leyes de Jacques Charles – Louis Gay Lussac
El presión del gas es directamente proporcional a su temperatura: Si aumentamos la temperatura, aumenta la presión. Si disminuimos la temperatura, disminuye la presión. P1 / T1 = P2 / T2; V = cte

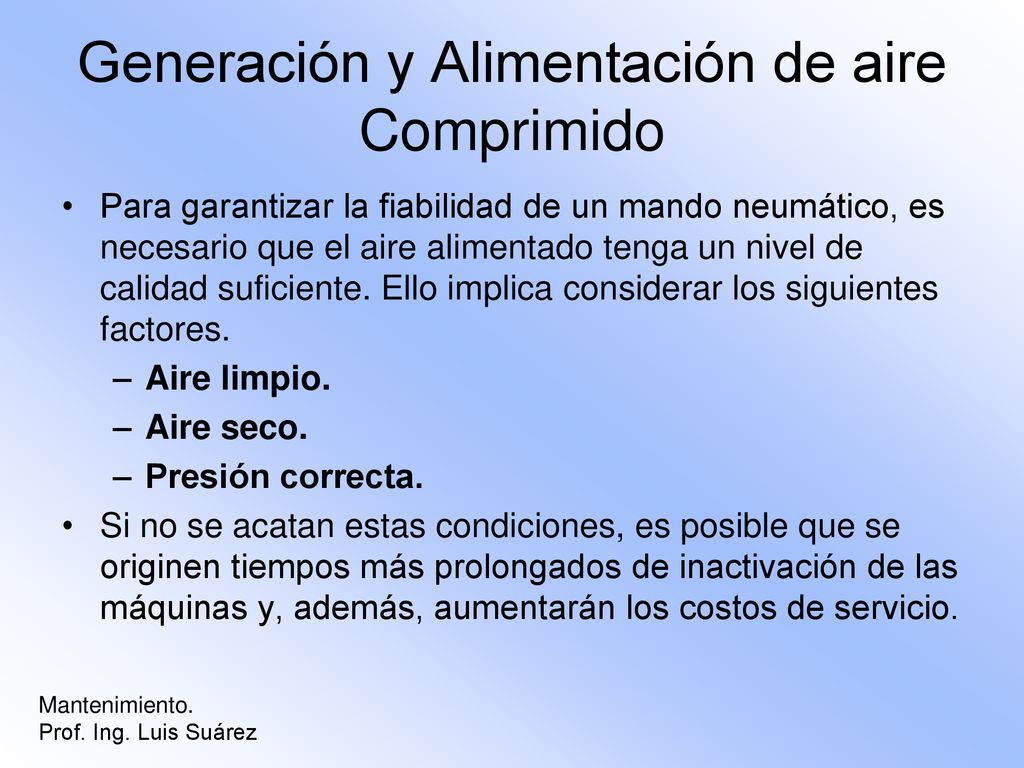

27 Generación y Alimentación de aire Comprimido
Para garantizar la fiabilidad de un mando neumático, es necesario que el aire alimentado tenga un nivel de calidad suficiente. Ello implica considerar los siguientes factores. Aire limpio. Aire seco. Presión correcta. Si no se acatan estas condiciones, es posible que se originen tiempos más prolongados de inactivación de las máquinas y, además, aumentarán los costos de servicio. Mantenimiento. Prof. Ing. Luis Suárez

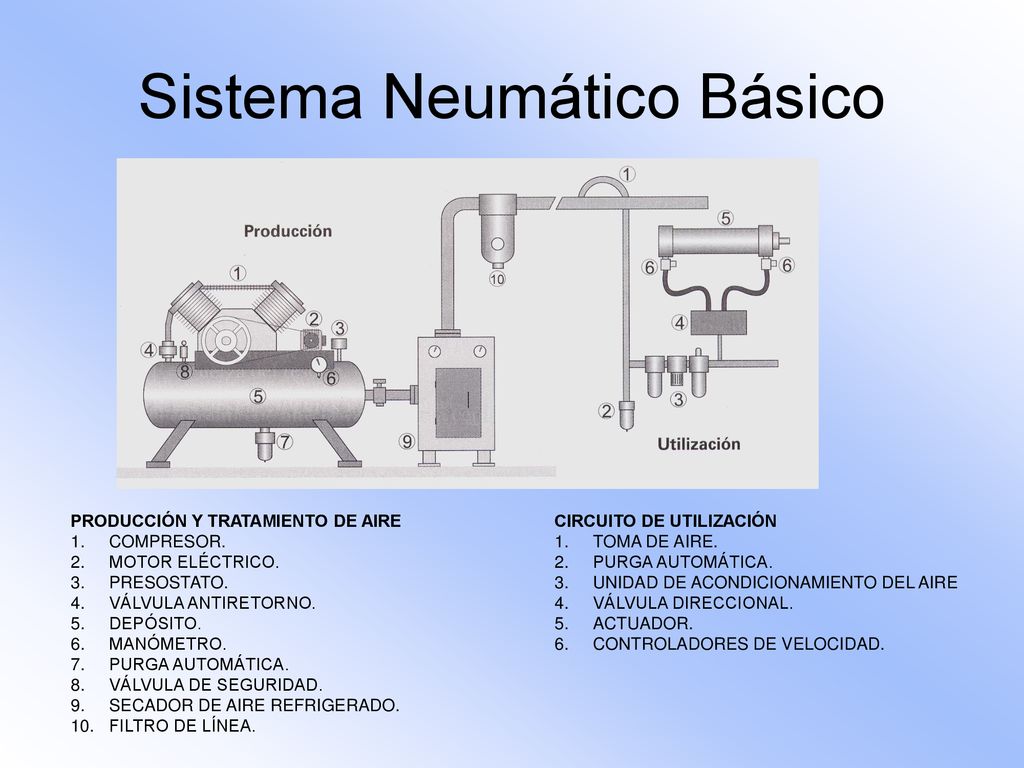

28 Sistema Neumático Básico
PRODUCCIÓN Y TRATAMIENTO DE AIRE COMPRESOR. MOTOR ELÉCTRICO. PRESOSTATO. VÁLVULA ANTIRETORNO. DEPÓSITO. MANÓMETRO. PURGA AUTOMÁTICA. VÁLVULA DE SEGURIDAD. SECADOR DE AIRE REFRIGERADO. FILTRO DE LÍNEA. CIRCUITO DE UTILIZACIÓN TOMA DE AIRE. PURGA AUTOMÁTICA. UNIDAD DE ACONDICIONAMIENTO DEL AIRE VÁLVULA DIRECCIONAL. ACTUADOR. CONTROLADORES DE VELOCIDAD.

29 Tipos de Compresores Mantenimiento. Prof. Ing. Luis Suárez

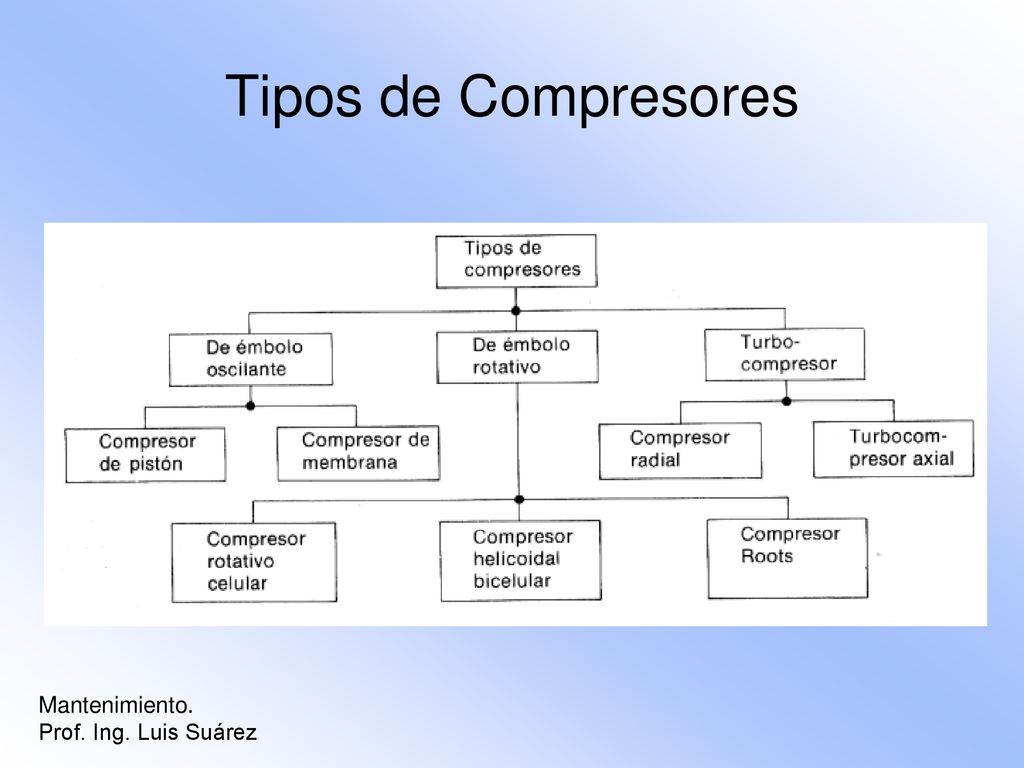

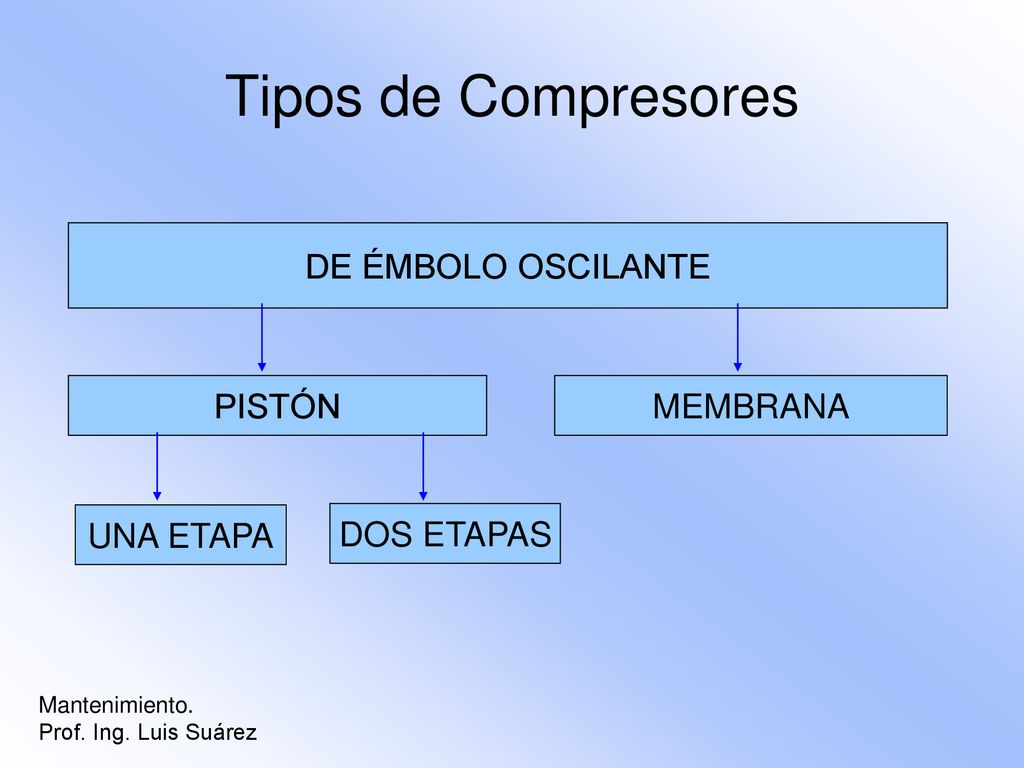

30 Tipos de Compresores DE ÉMBOLO OSCILANTE PISTÓN MEMBRANA UNA ETAPA
DOS ETAPAS Mantenimiento. Prof. Ing. Luis Suárez

31 Compresor de Pistón Mantenimiento. Prof. Ing. Luis Suárez

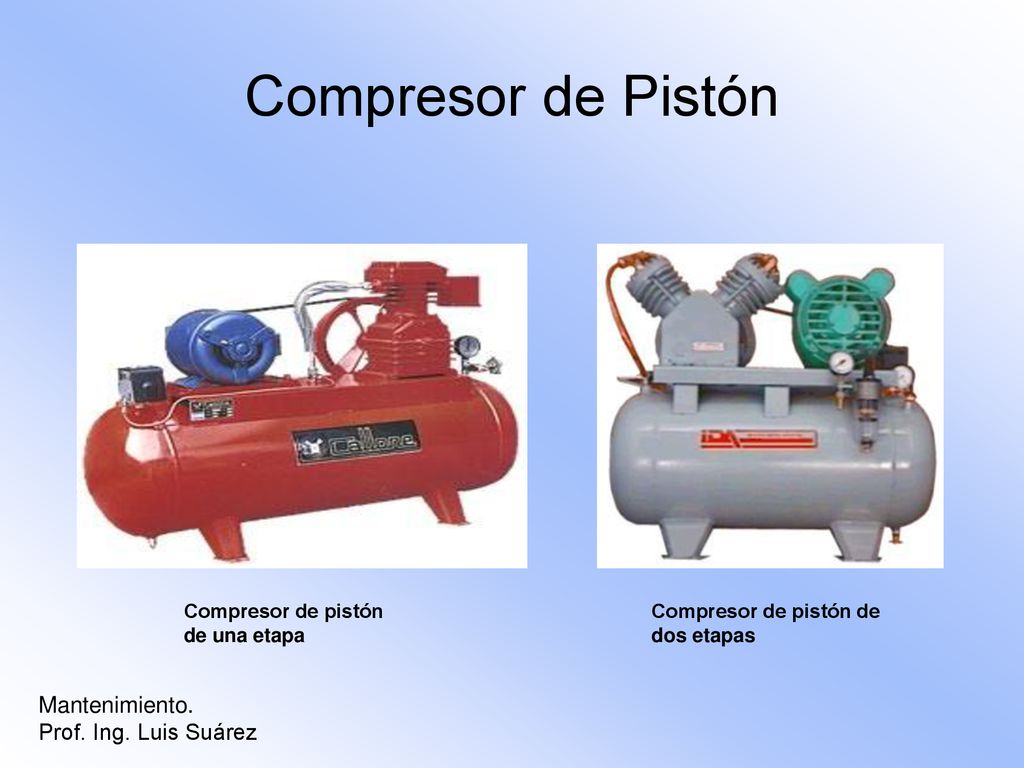

Compresor de pistón de una etapa Compresor de pistón de dos etapas Mantenimiento. Prof. Ing. Luis Suárez

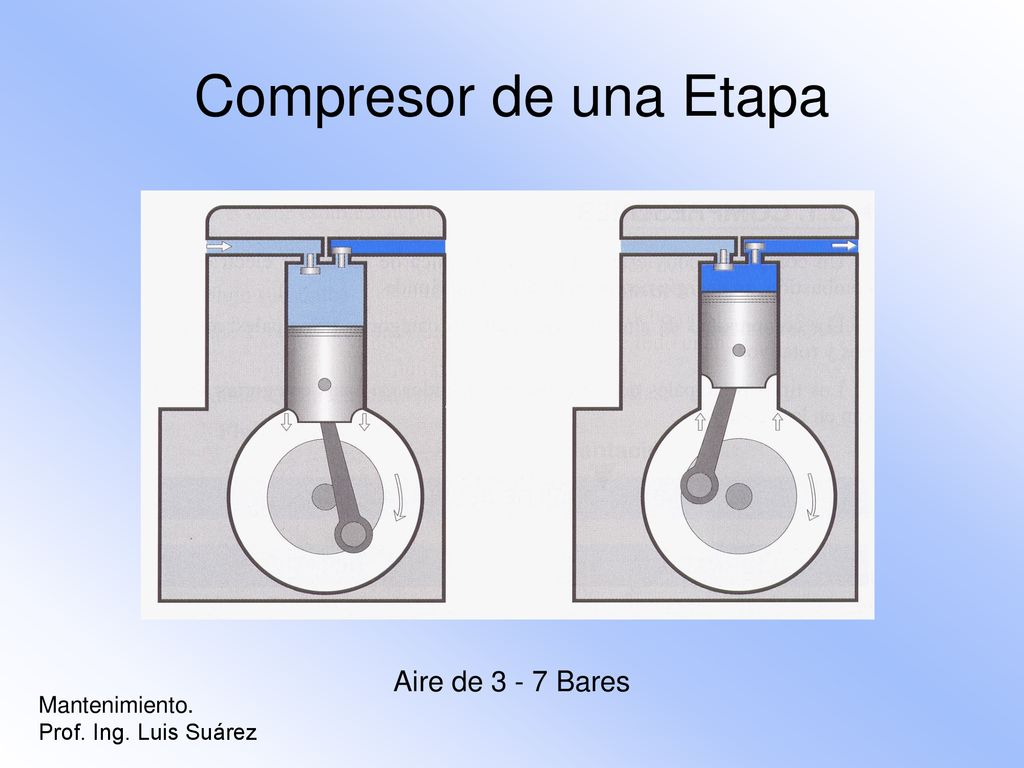

32 Compresor de una Etapa Aire de 3 - 7 Bares Mantenimiento.
Prof. Ing. Luis Suárez

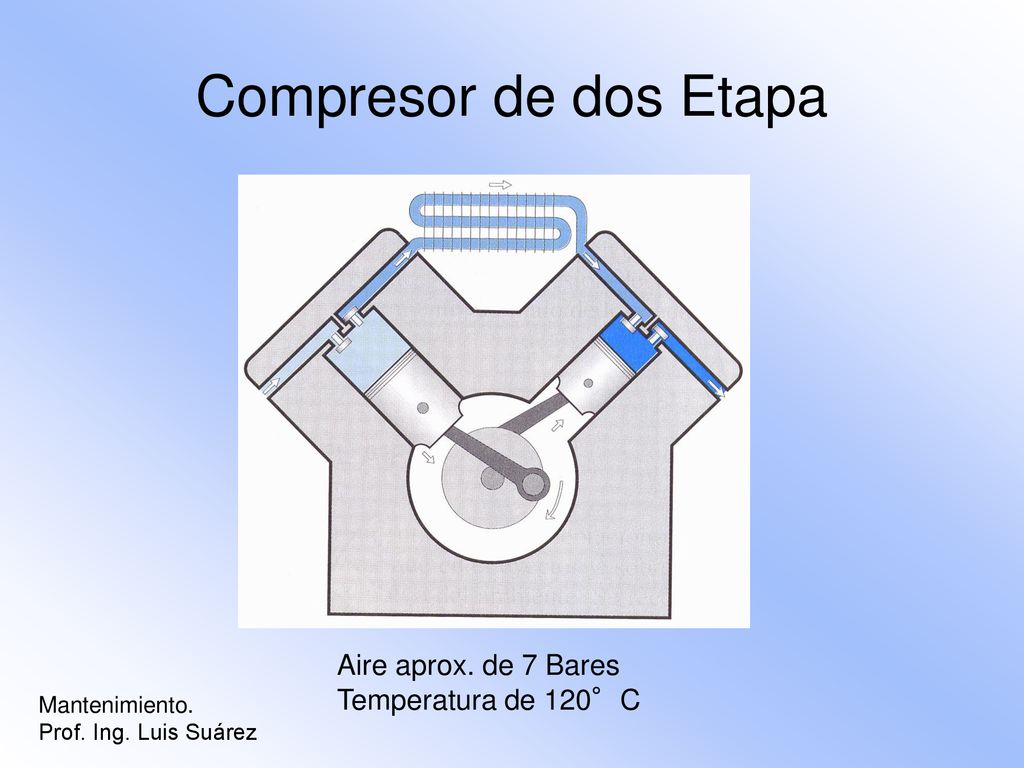

33 Compresor de dos Etapa Aire aprox. de 7 Bares Temperatura de 120°C
Mantenimiento. Prof. Ing. Luis Suárez

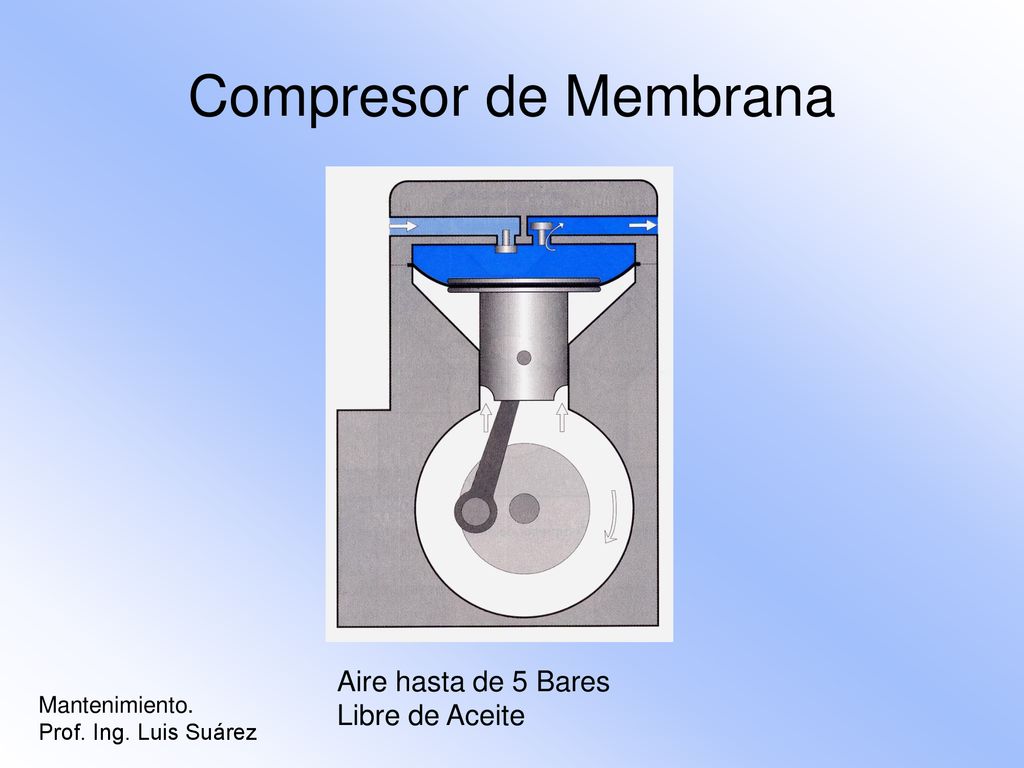

34 Compresor de Membrana Mantenimiento. Prof. Ing. Luis Suárez

35 Compresor de Membrana Aire hasta de 5 Bares Libre de Aceite
Mantenimiento. Prof. Ing. Luis Suárez

36 COMPRESORES DE ÉMBOLO ROTATIVO

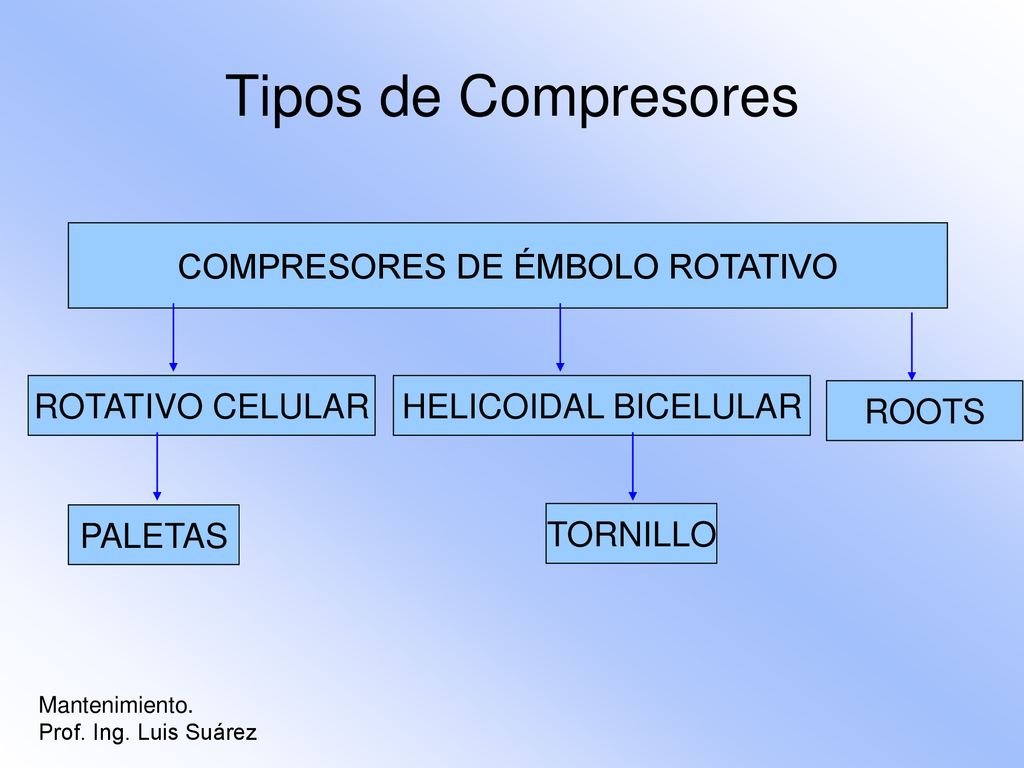

Tipos de Compresores COMPRESORES DE ÉMBOLO ROTATIVO ROTATIVO CELULAR HELICOIDAL BICELULAR ROOTS PALETAS TORNILLO Mantenimiento. Prof. Ing. Luis Suárez

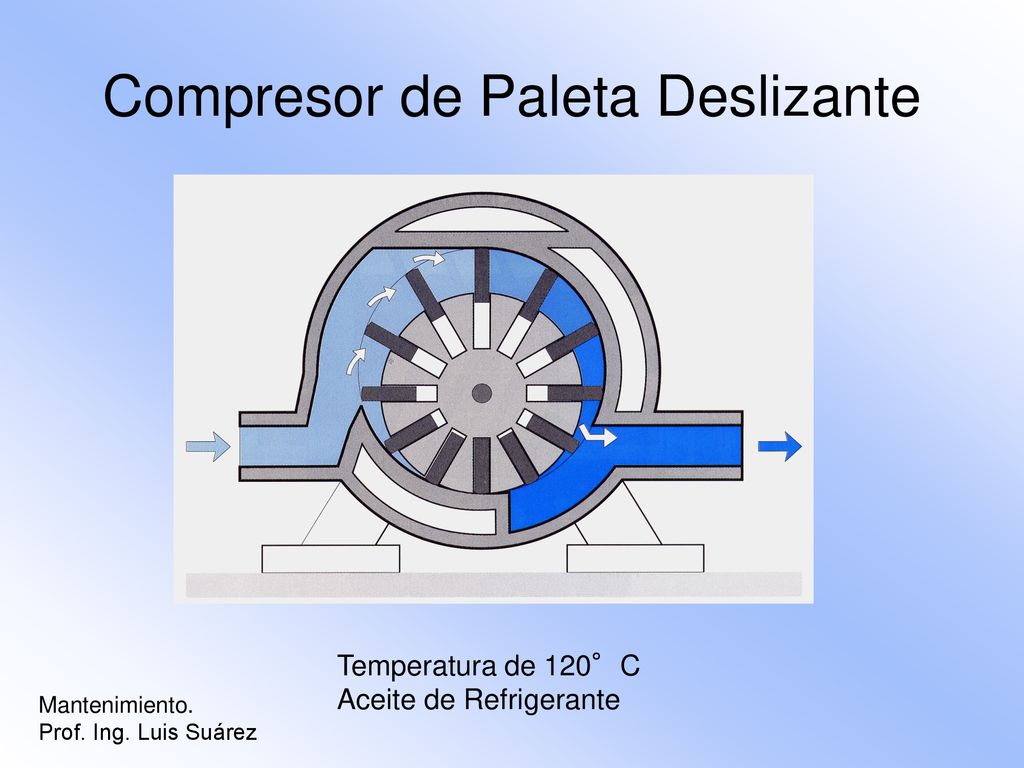

37 Compresor de Paleta Deslizante
Temperatura de 120°C Aceite de Refrigerante Mantenimiento. Prof. Ing. Luis Suárez

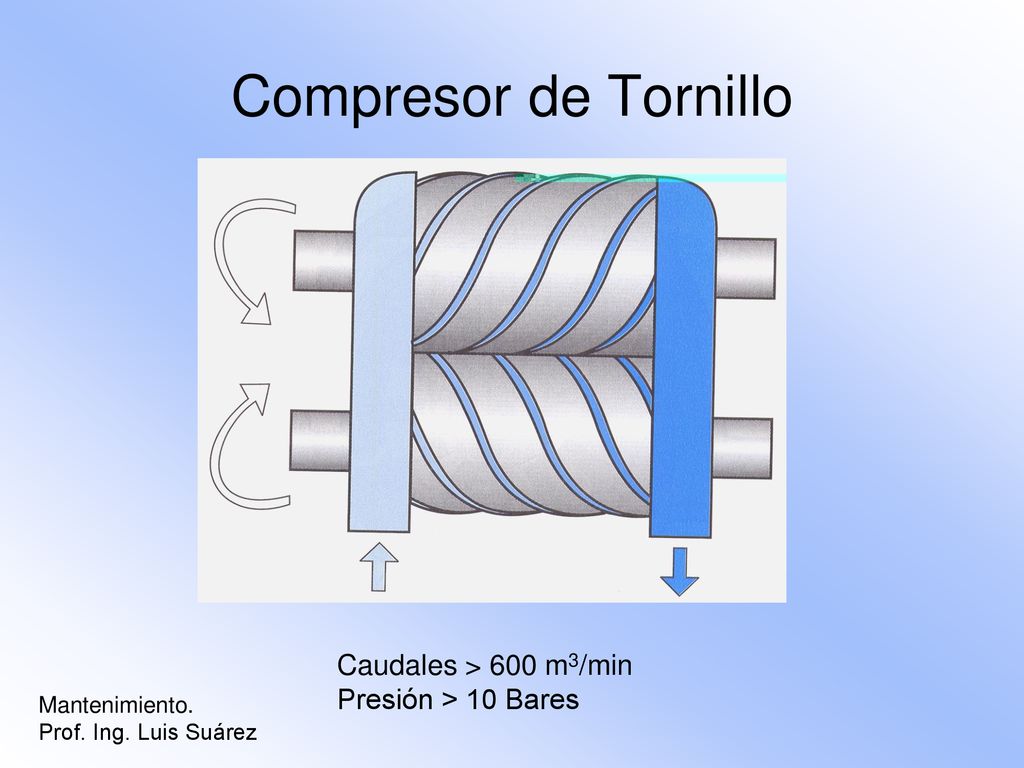

38 Compresor de Tornillo Caudales > 600 m3/min Presión > 10 Bares
Mantenimiento. Prof. Ing. Luis Suárez

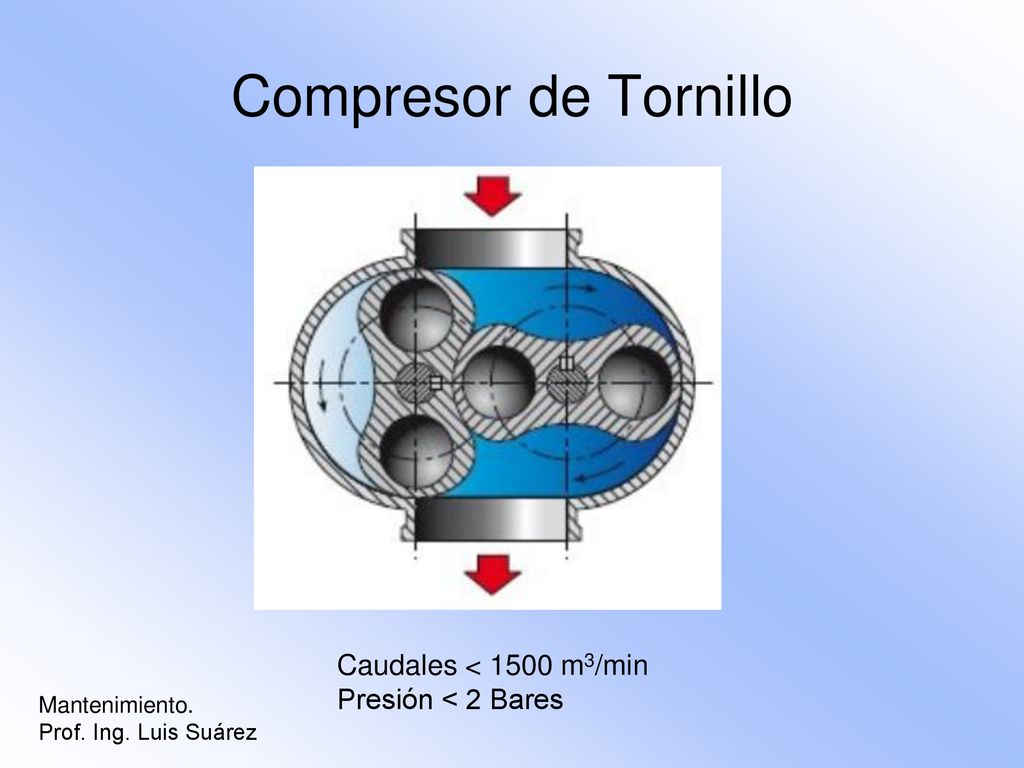

39 Compresor de Tornillo Caudales < 1500 m3/min Presión < 2 Bares
Mantenimiento. Prof. Ing. Luis Suárez

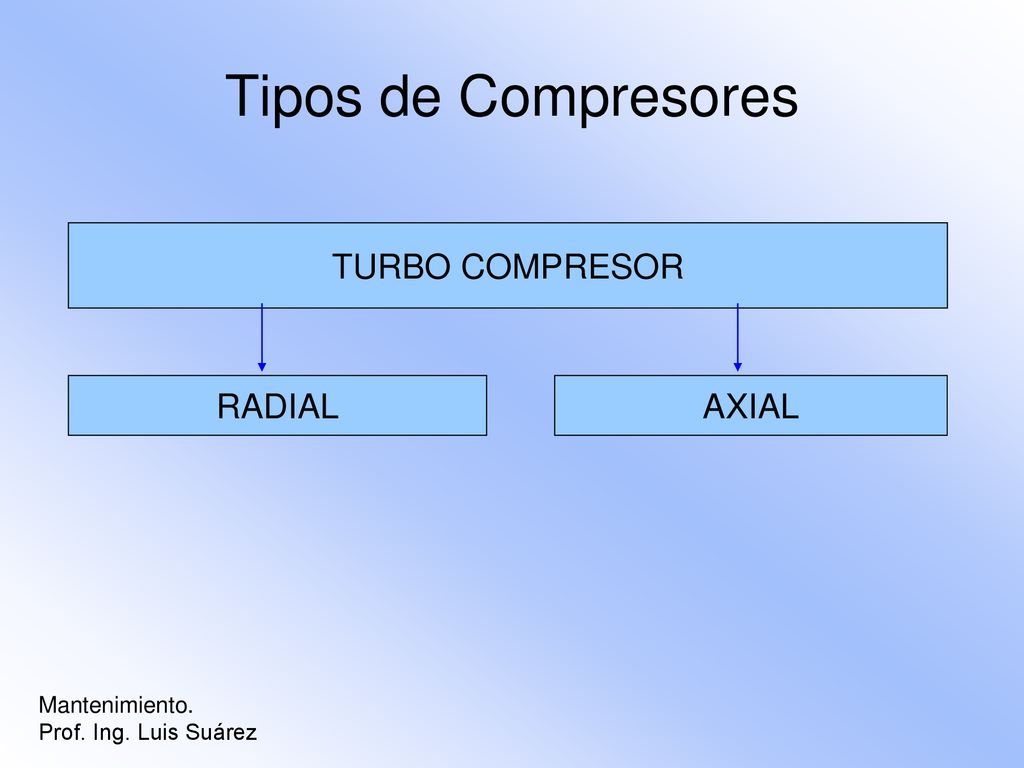

40 Tipos de Compresores TURBO COMPRESOR RADIAL AXIAL Mantenimiento.
Prof. Ing. Luis Suárez

41 Turbo Compresor Radial
Mantenimiento. Prof. Ing. Luis Suárez

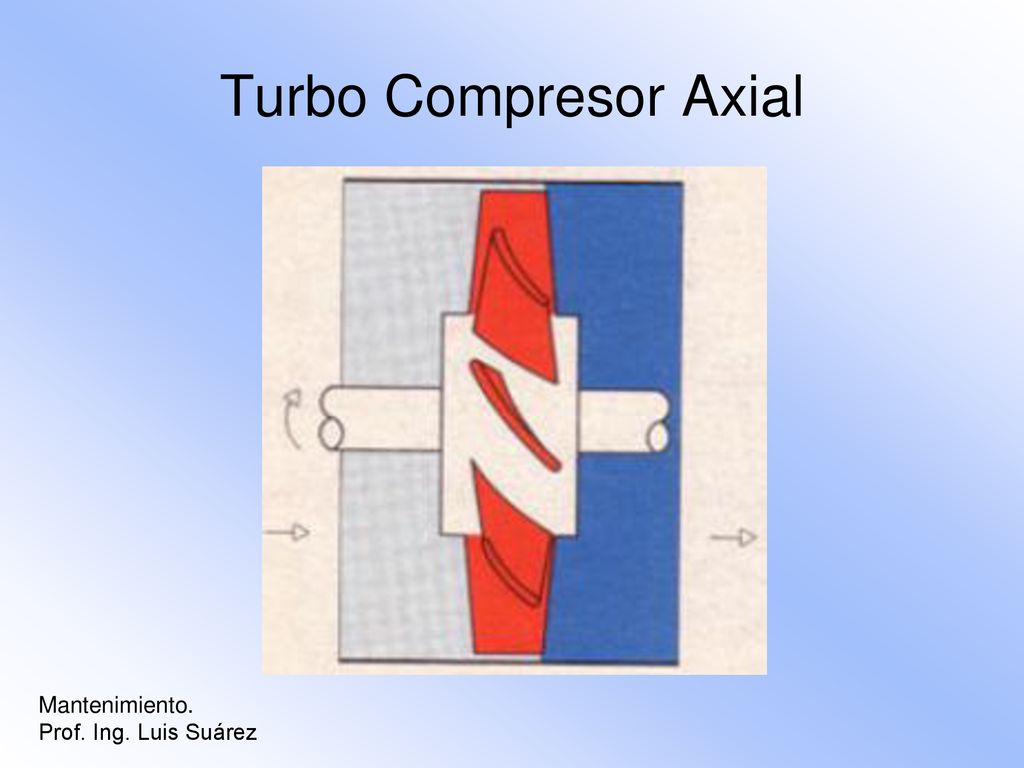

42 Turbo Compresor Axial Mantenimiento. Prof. Ing. Luis Suárez

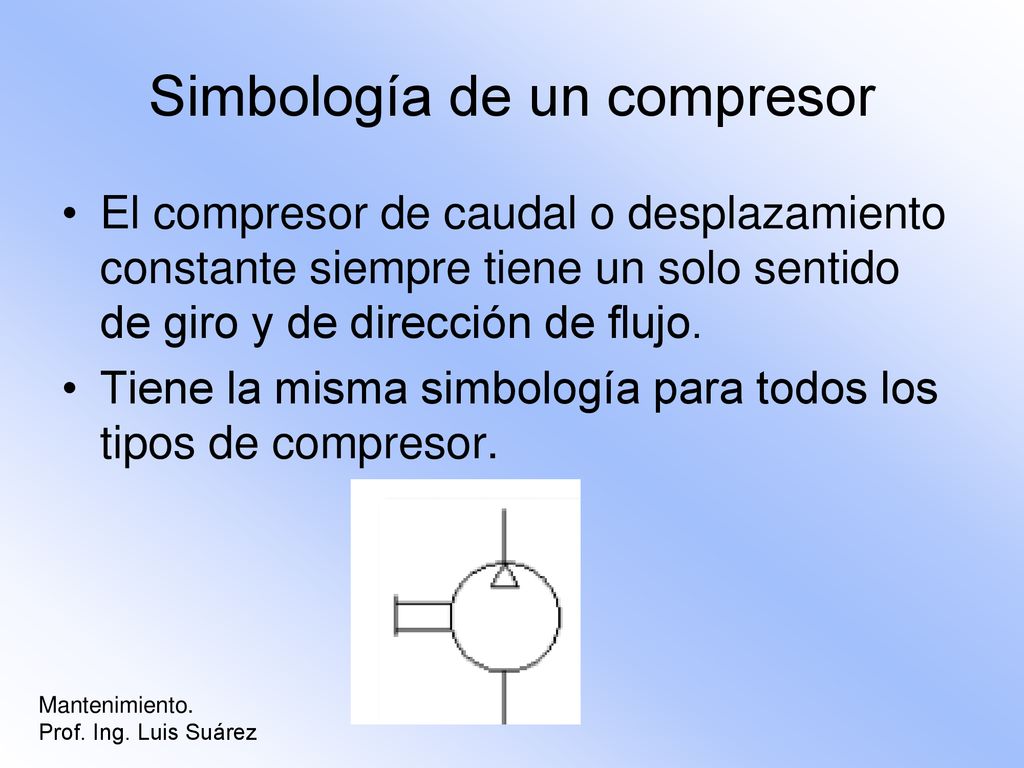

43 Simbología de un compresor
El compresor de caudal o desplazamiento constante siempre tiene un solo sentido de giro y de dirección de flujo. Tiene la misma simbología para todos los tipos de compresor. Mantenimiento. Prof. Ing. Luis Suárez

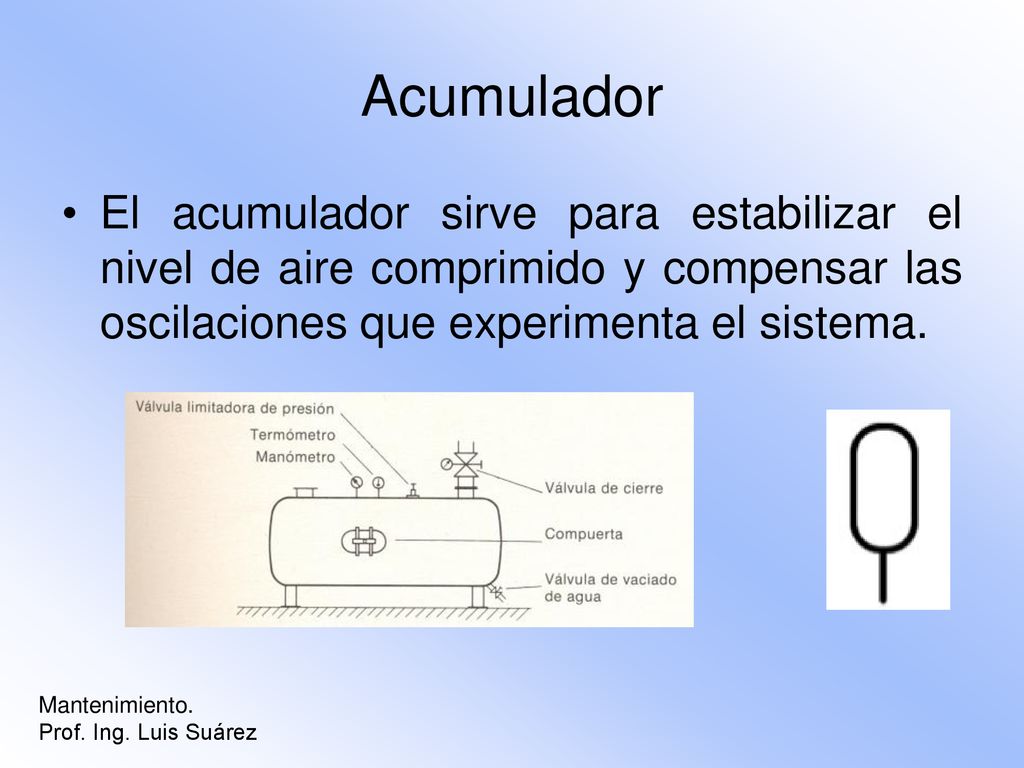

44 Acumulador El acumulador sirve para estabilizar el nivel de aire comprimido y compensar las oscilaciones que experimenta el sistema. Mantenimiento. Prof. Ing. Luis Suárez

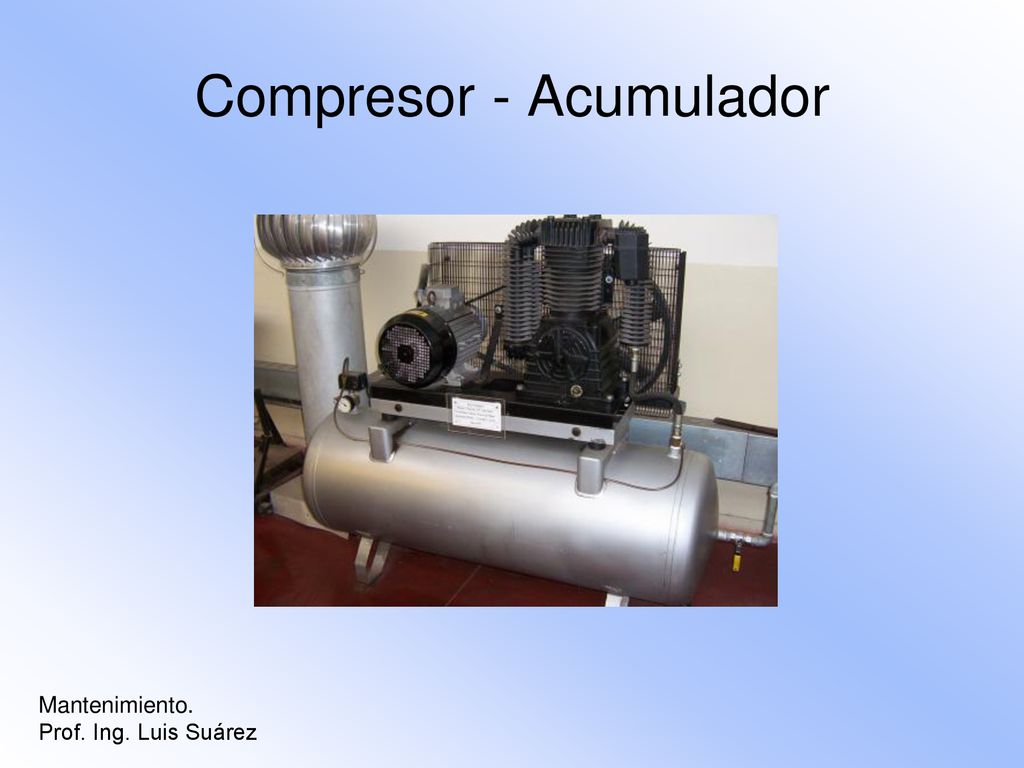

45 Compresor - Acumulador
Mantenimiento. Prof. Ing. Luis Suárez

46 Acumulador - Vertical Mantenimiento. Prof. Ing. Luis Suárez

47 Preparación del aire comprimido
1m3 del aire comprimido 180 millones de partículas de polvo 50 g de agua (a 50°C) 0,03 mg de aceite. Diversos productos químicos tales como plomo, cadmio, etc. Mantenimiento. Prof. Ing. Luis Suárez

48 Preparación del aire comprimido
El aire comprimido es mas eficiente cuando se dan las siguientes condiciones: Mantenimiento. Prof. Ing. Luis Suárez

49 Presión Correcta El ajuste incorrecto de la presión puede resultar en:

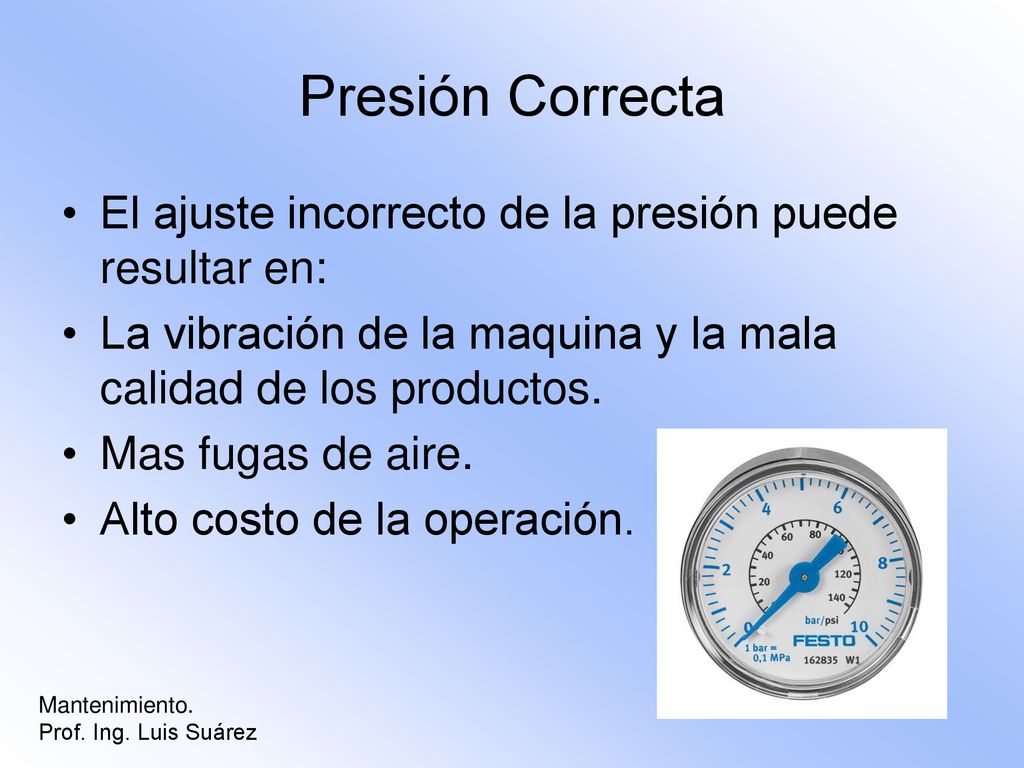

La vibración de la maquina y la mala calidad de los productos. Mas fugas de aire. Alto costo de la operación. Mantenimiento. Prof. Ing. Luis Suárez

50 Menos Partículas Contaminadas
Más partículas en e sistema pueden resultar en: Caídas de presión. Líneas bloqueadas. Mal funcionamiento del sistema. Mantenimiento. Prof. Ing. Luis Suárez

51 Baja Condensación Más condensado en el sistema puede dar como resultado: Corrosión. Menor velocidad. Bloqueo de líneas. Mantenimiento. Prof. Ing. Luis Suárez

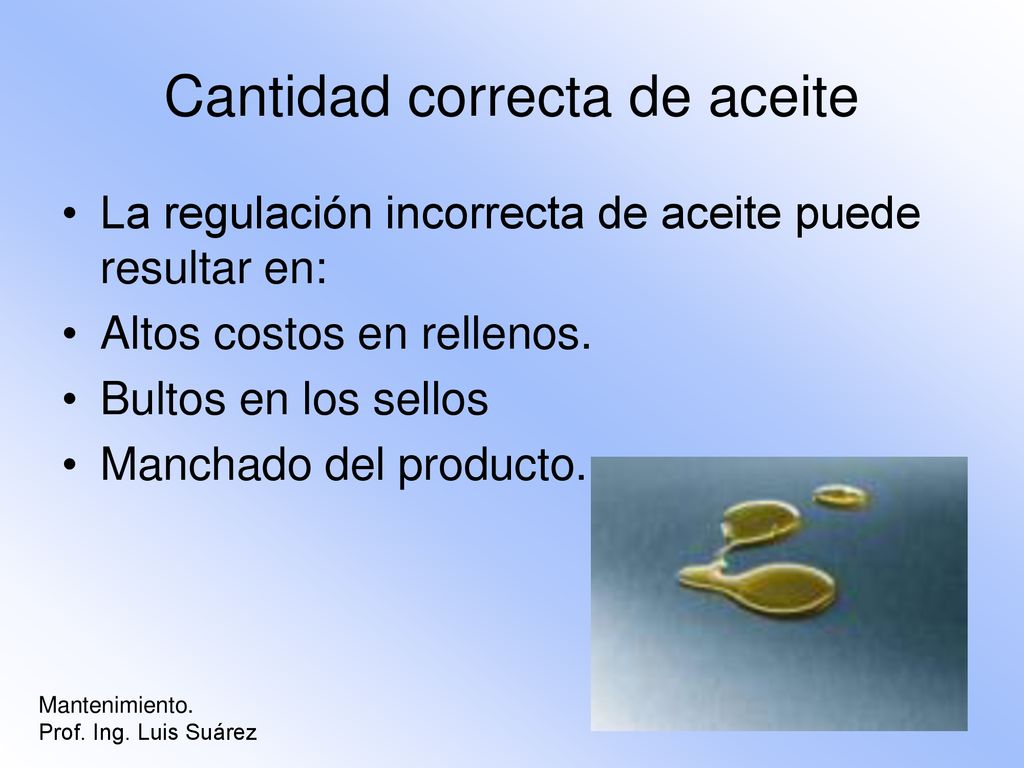

52 Cantidad correcta de aceite
La regulación incorrecta de aceite puede resultar en: Altos costos en rellenos. Bultos en los sellos Manchado del producto. Mantenimiento. Prof. Ing. Luis Suárez

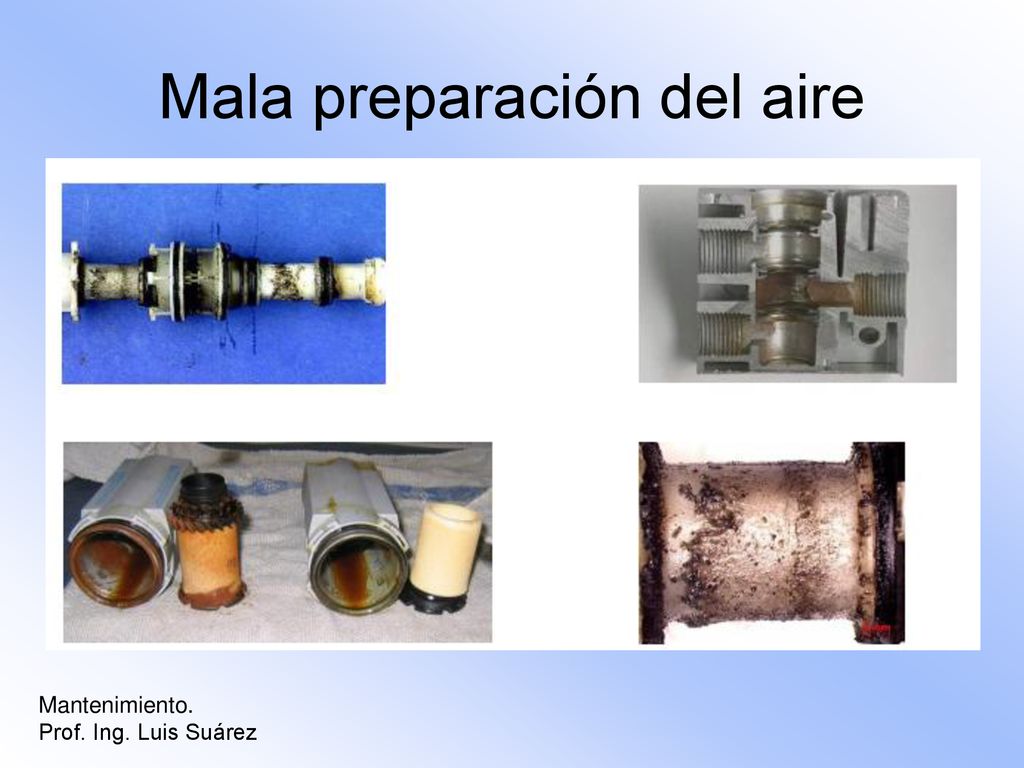

53 Mala preparación del aire
Mantenimiento. Prof. Ing. Luis Suárez

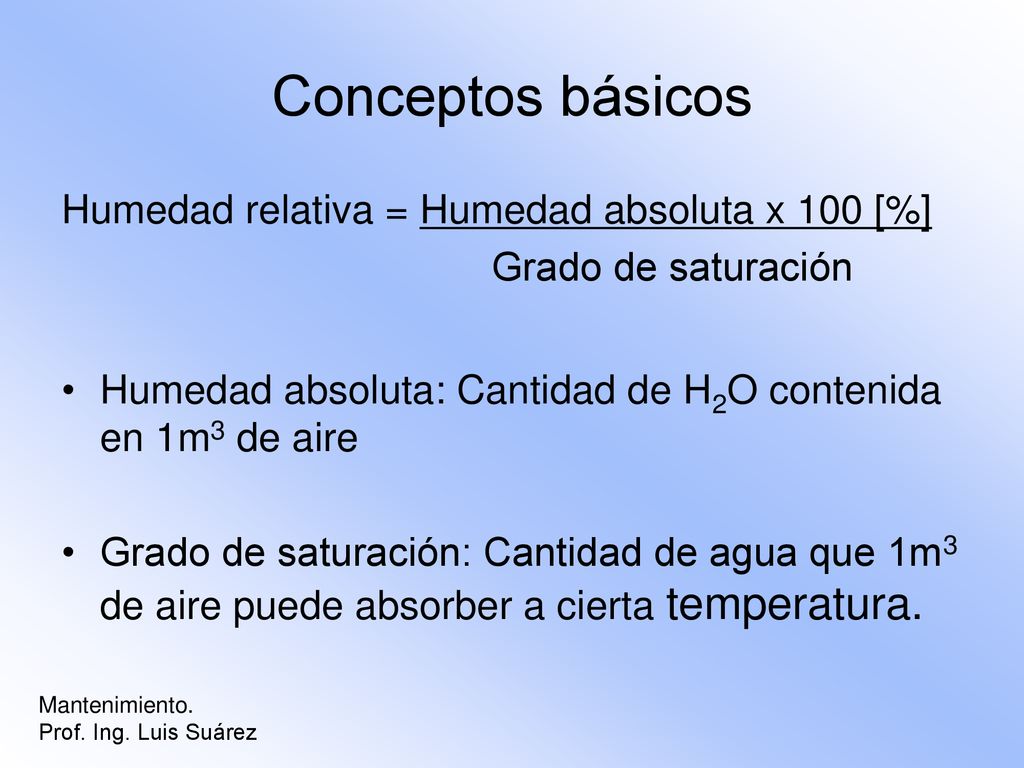

54 Conceptos básicos Humedad relativa = Humedad absoluta x 100 [%]
Grado de saturación Humedad absoluta: Cantidad de H2O contenida en 1m3 de aire Grado de saturación: Cantidad de agua que 1m3 de aire puede absorber a cierta temperatura. Mantenimiento. Prof. Ing. Luis Suárez

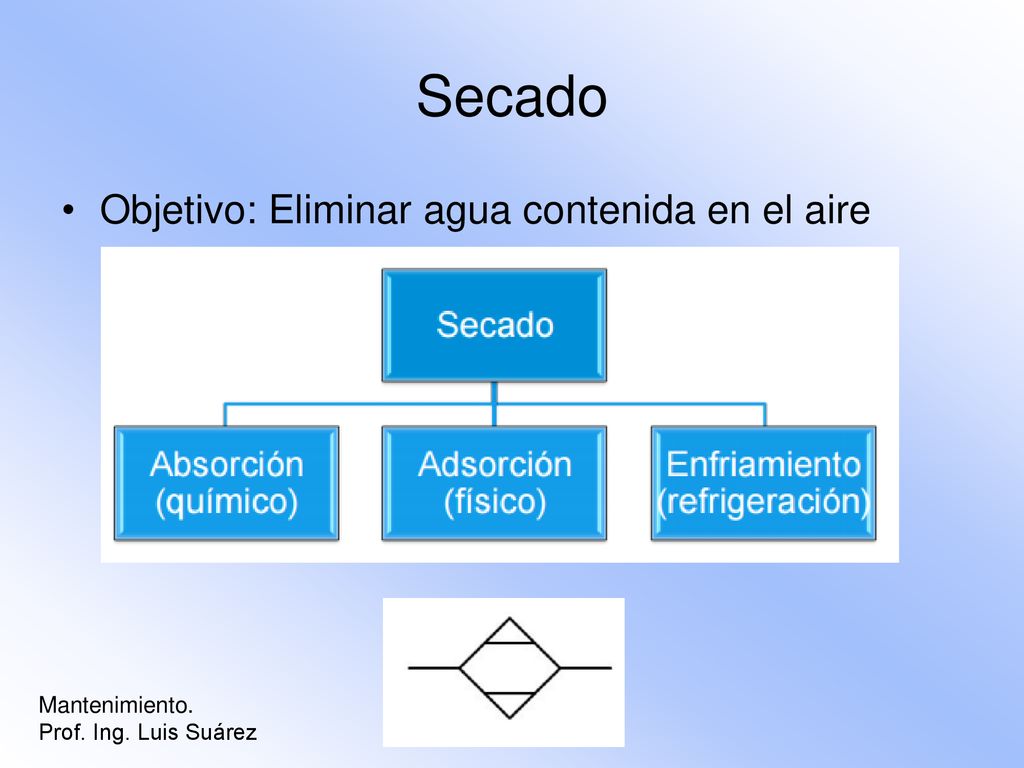

55 Secado Objetivo: Eliminar agua contenida en el aire Mantenimiento.
Prof. Ing. Luis Suárez

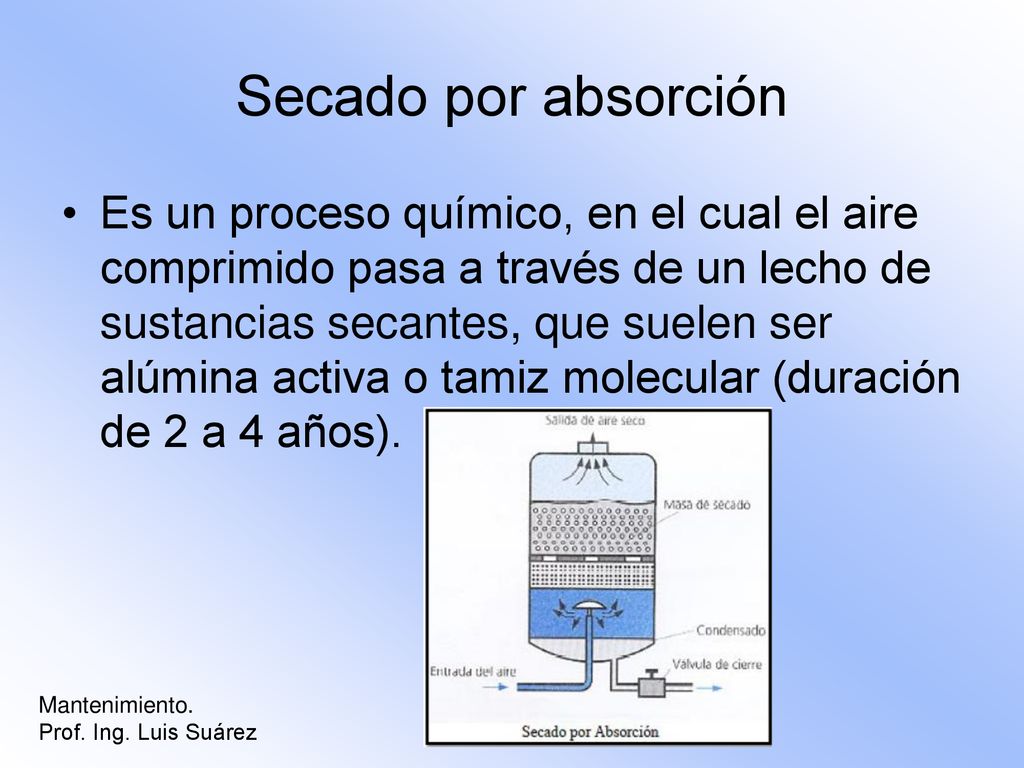

56 Secado por absorción Es un proceso químico, en el cual el aire comprimido pasa a través de un lecho de sustancias secantes, que suelen ser alúmina activa o tamiz molecular (duración de 2 a 4 años). Mantenimiento. Prof. Ing. Luis Suárez

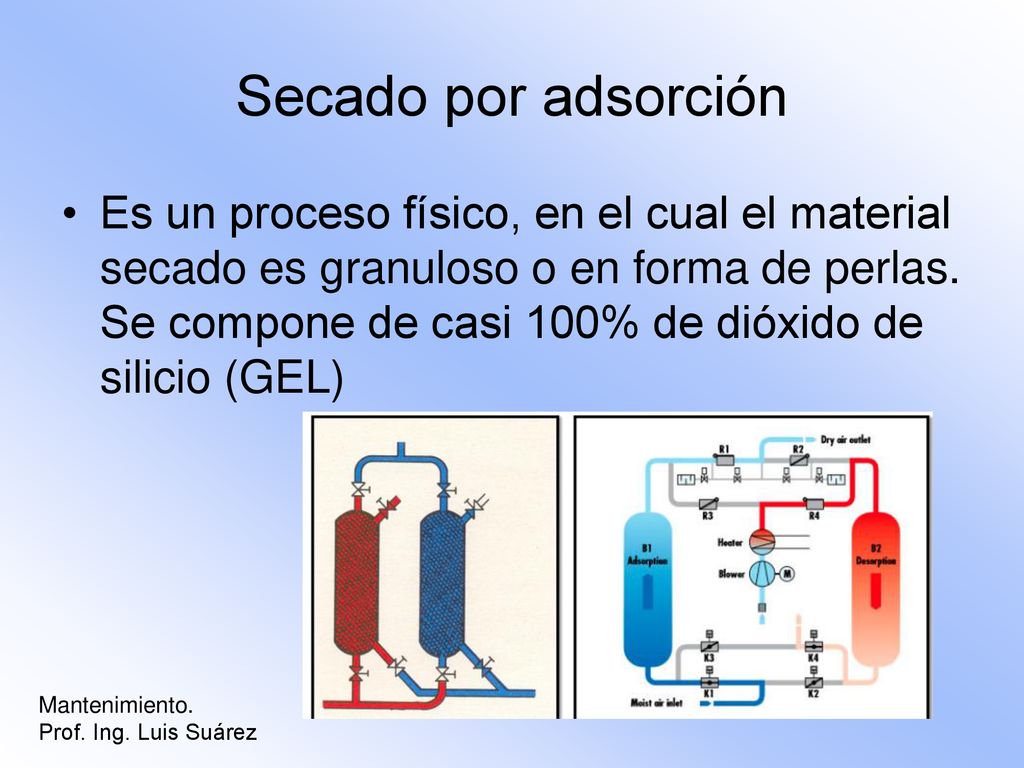

57 Secado por adsorción Es un proceso físico, en el cual el material secado es granuloso o en forma de perlas. Se compone de casi 100% de dióxido de silicio (GEL) Mantenimiento. Prof. Ing. Luis Suárez

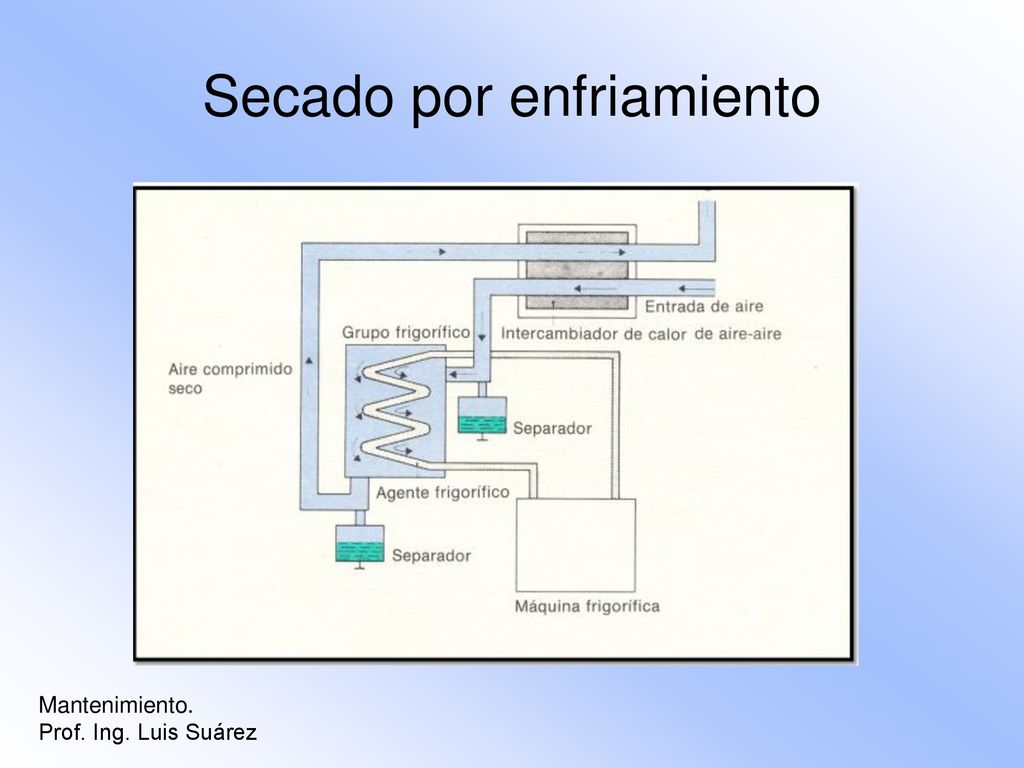

58 Secado por enfriamiento
Mantenimiento. Prof. Ing. Luis Suárez

59 Red de distribución de aire
Estas surgen para poder abastecer de aire a todas las maquinas y equipos que lo precisen, por lo que se debe tener una red de conductos desde deposito acumulador a las maquinas que se van a utilizar, y así garantizar el suministro uniforme de presión y caudal de todo el sistema. Mantenimiento. Prof. Ing. Luis Suárez

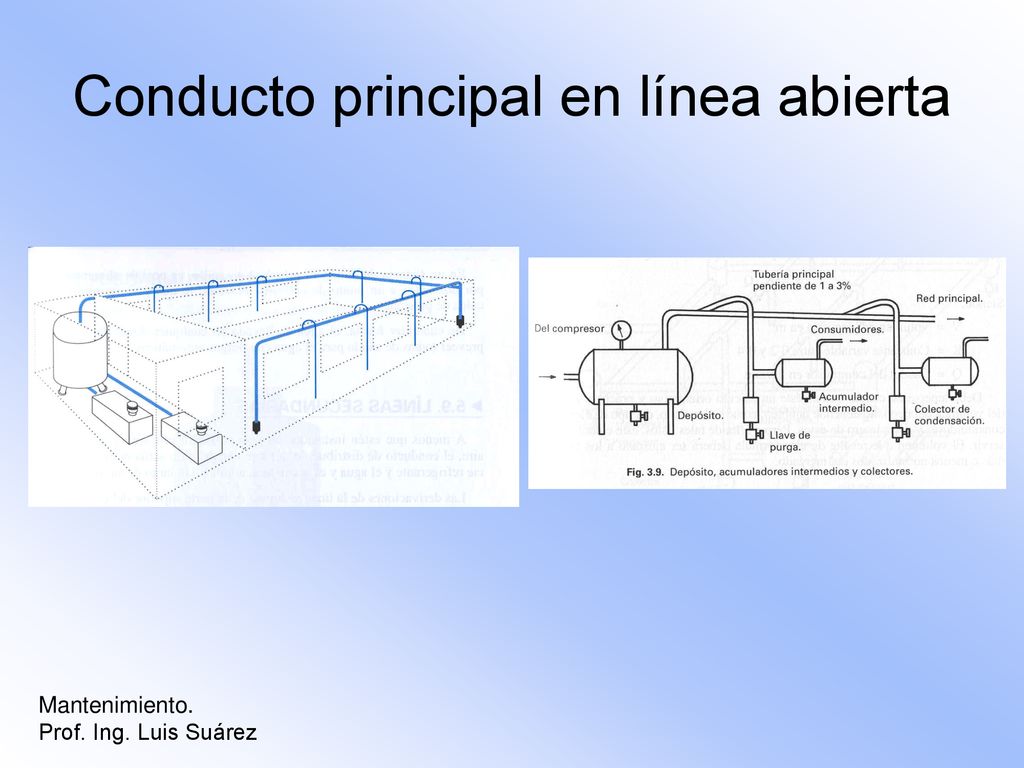

60 Conducto principal en línea abierta
Mantenimiento. Prof. Ing. Luis Suárez

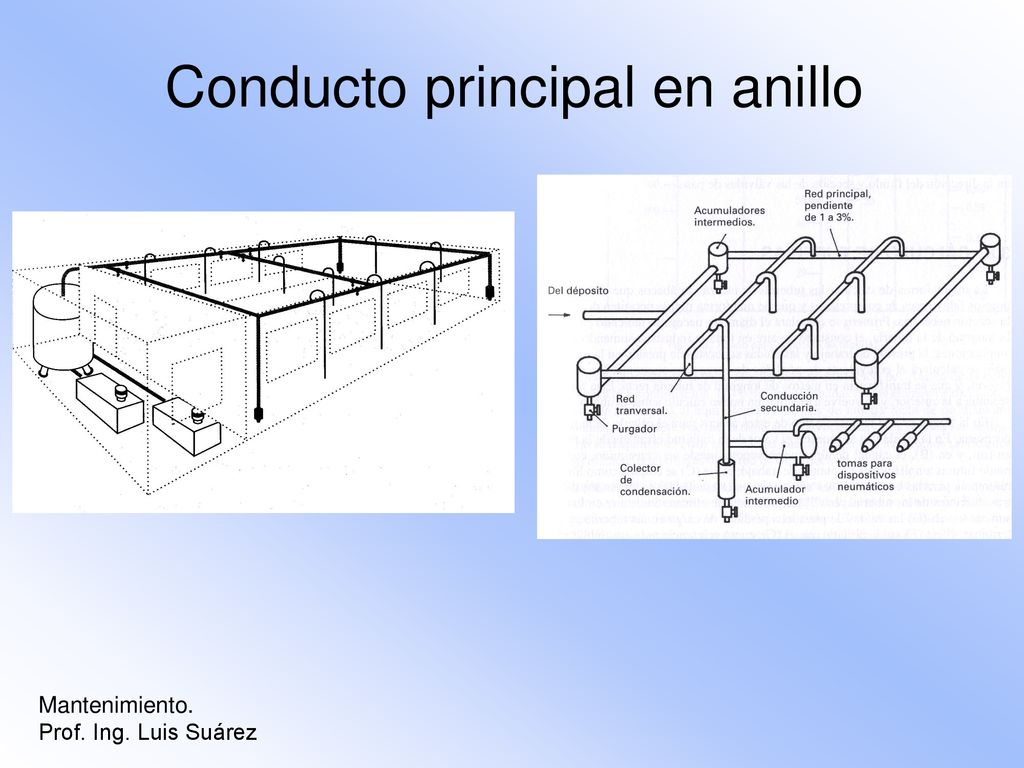

61 Conducto principal en anillo
Mantenimiento. Prof. Ing. Luis Suárez

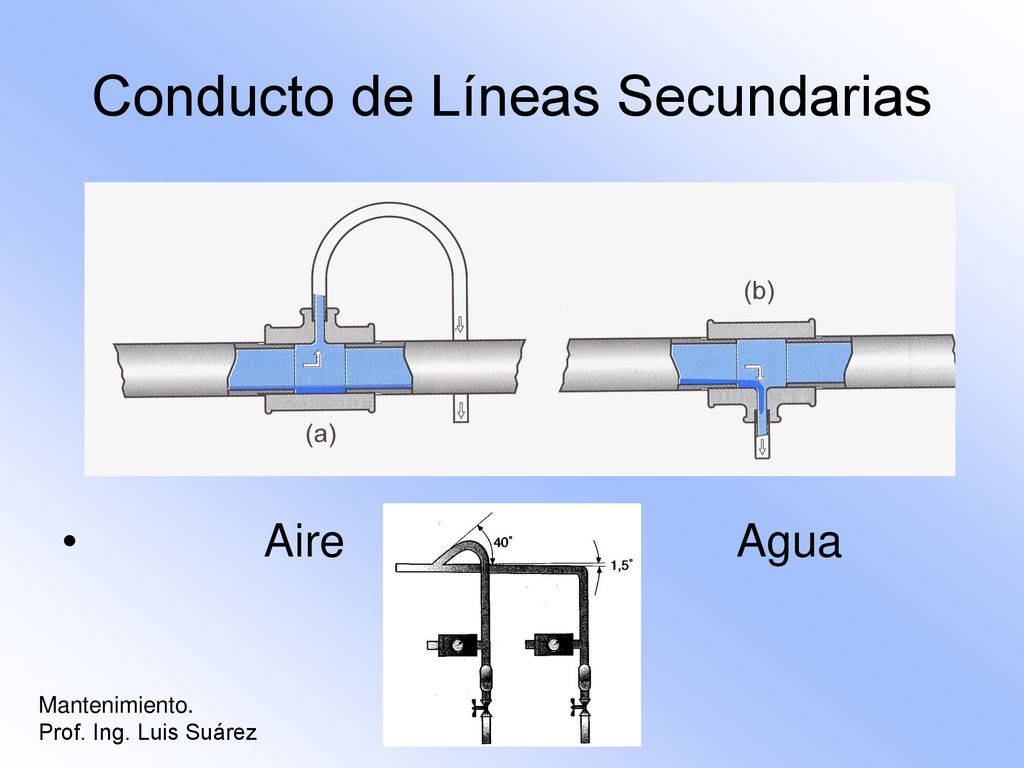

62 Conducto de Líneas Secundarias
Aire Agua Mantenimiento. Prof. Ing. Luis Suárez
