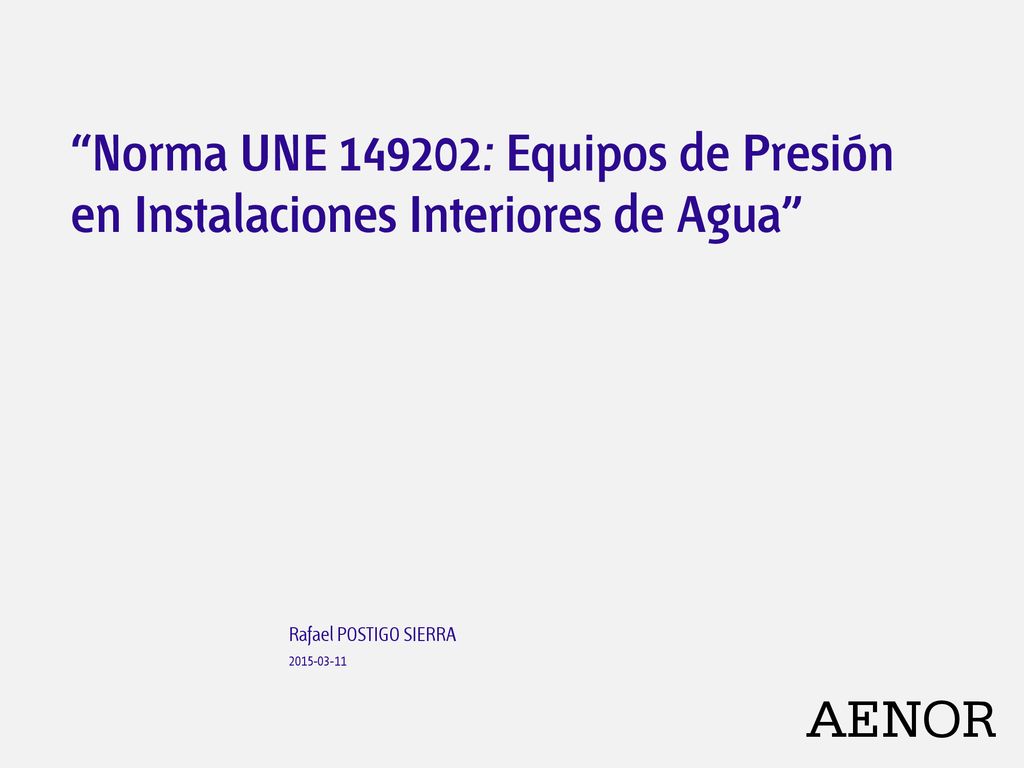

1 “Norma UNE 149202: Equipos de Presión en Instalaciones Interiores de Agua”
Rafael POSTIGO SIERRA

2 1. Antecedentes 2. Grupo de trabajo 3. Objetivos 4. Norma UNE 149202
Índice 1. Antecedentes 2. Grupo de trabajo 3. Objetivos 4. Norma UNE Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

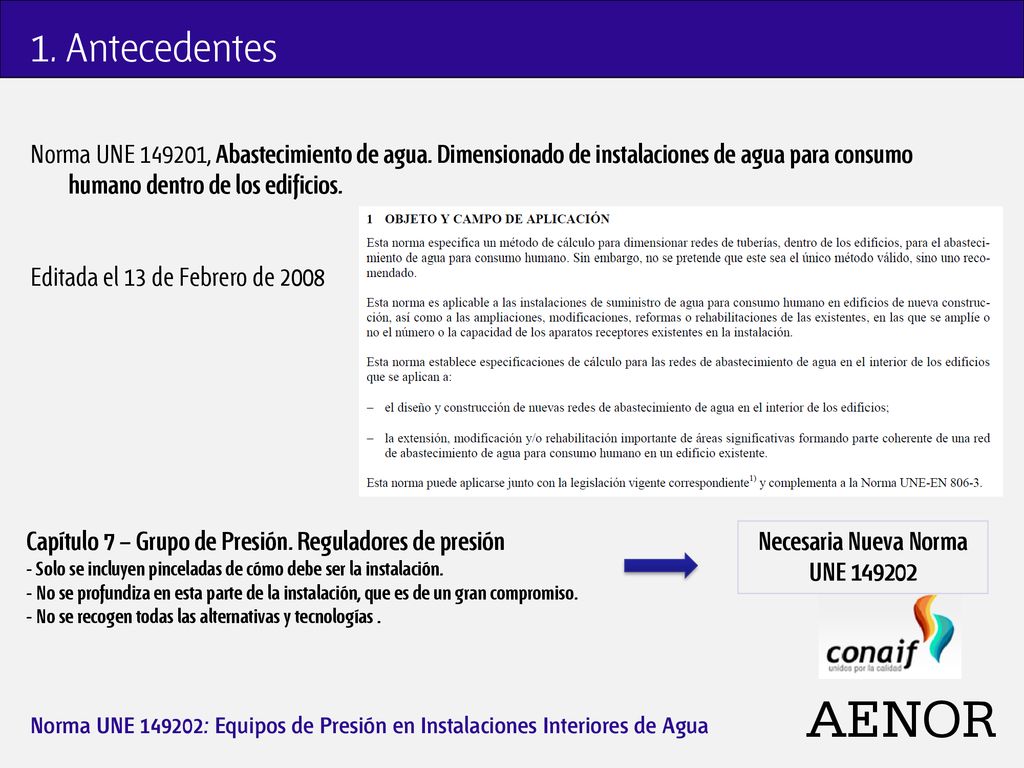

3 1. Antecedentes Norma UNE , Abastecimiento de agua. Dimensionado de instalaciones de agua para consumo humano dentro de los edificios. Editada el 13 de Febrero de 2008 Capítulo 7 – Grupo de Presión. Reguladores de presión Solo se incluyen pinceladas de cómo debe ser la instalación. No se profundiza en esta parte de la instalación, que es de un gran compromiso. - No se recogen todas las alternativas y tecnologías . Necesaria Nueva Norma UNE Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

4 2. Grupo de trabajo Comité AEN/CTN 149, Ingeniería del Agua
- Secretaría: AEAS Subcomité SC 2, Abastecimiento - Secretaría: EMACSA Grupo de trabajo GT 2, Equipos de presión - Coordinación: CONAIF - Expertos: Instaladores, Fabricantes de equipos de presión, Universidades, Empresas de abastecimiento, Fabricantes de depósitos auxiliares, Presidente y Secretario del SC 2 . - Comienzo de los trabajos: Marzo 2010 - Reuniones: Alrededor de 18 reuniones (algunas virtuales) participantes - Última reunión: Octubre 2012 - Publicación: 10 de julio 2013 Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

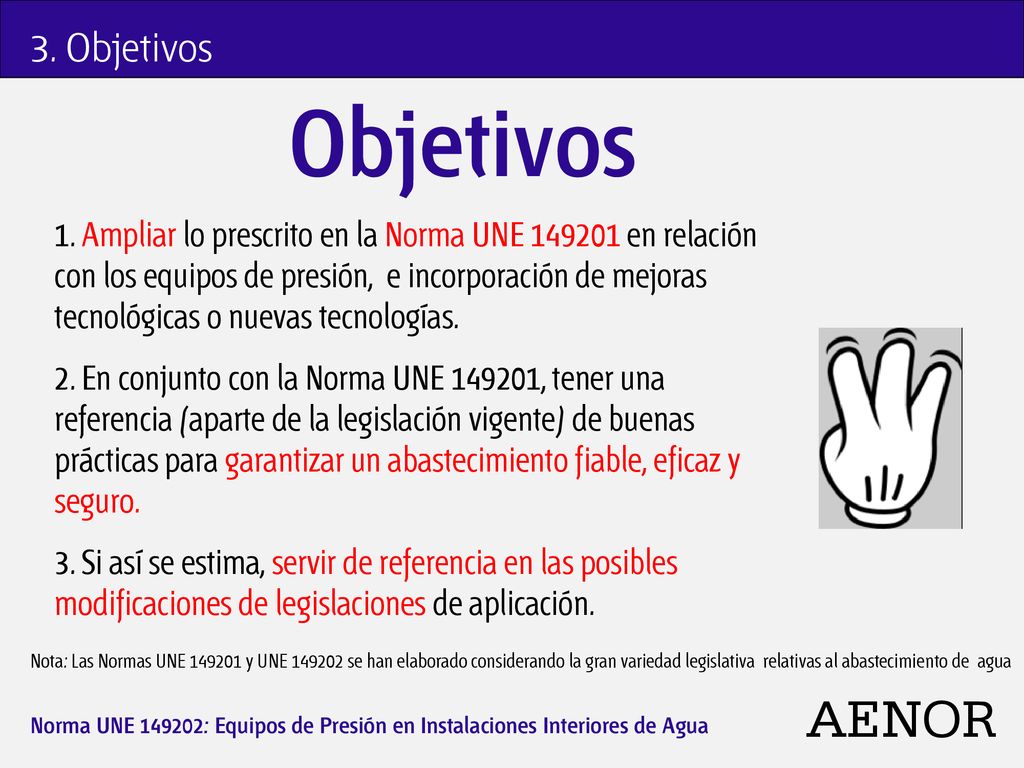

5 3. Objetivos Objetivos 1. Ampliar lo prescrito en la Norma UNE en relación con los equipos de presión, e incorporación de mejoras tecnológicas o nuevas tecnologías. 2. En conjunto con la Norma UNE , tener una referencia (aparte de la legislación vigente) de buenas prácticas para garantizar un abastecimiento fiable, eficaz y seguro. 3. Si así se estima, servir de referencia en las posibles modificaciones de legislaciones de aplicación. Nota: Las Normas UNE y UNE se han elaborado considerando la gran variedad legislativa relativas al abastecimiento de agua Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

6 Objeto y Campo de aplicación

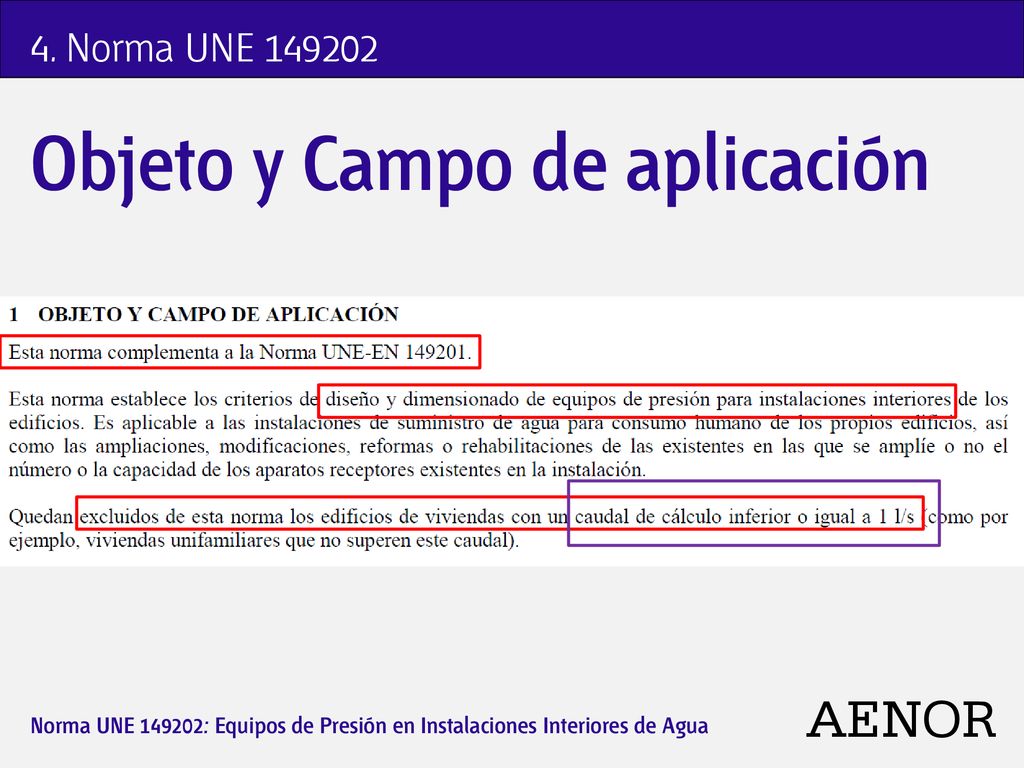

4. Norma UNE Objeto y Campo de aplicación Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

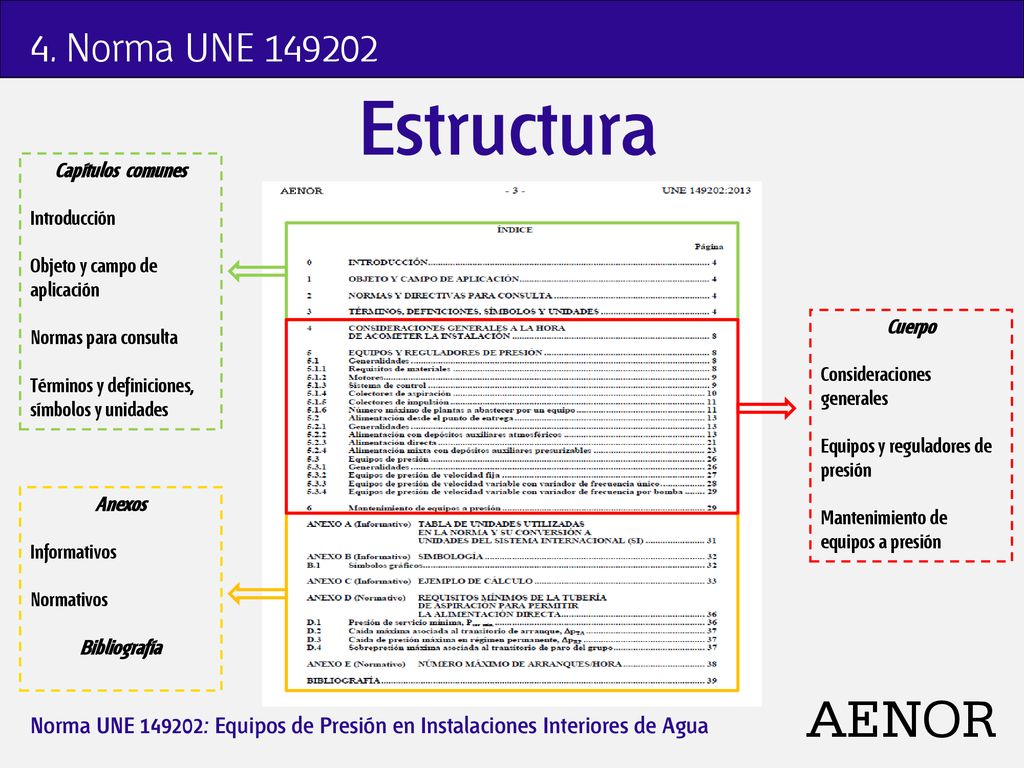

7 4. Norma UNE Estructura Capítulos comunes Introducción Objeto y campo de aplicación Normas para consulta Términos y definiciones, símbolos y unidades Cuerpo Consideraciones generales Equipos y reguladores de presión Mantenimiento de equipos a presión Anexos Informativos Normativos Bibliografía Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

8 Consideraciones Generales

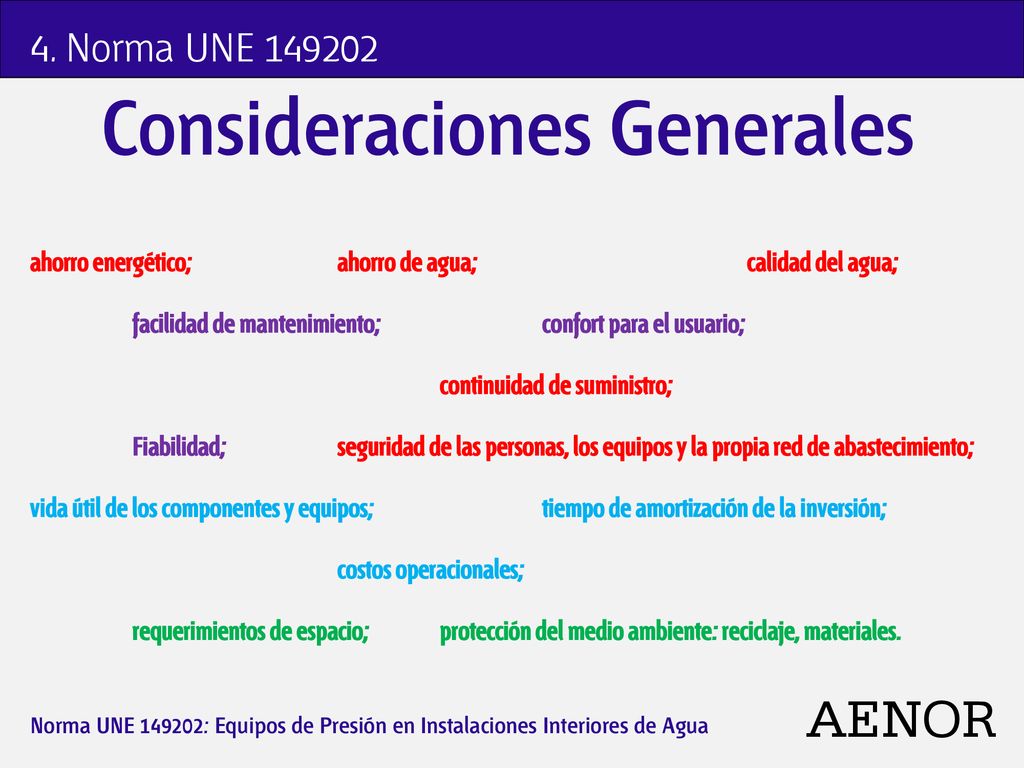

4. Norma UNE Consideraciones Generales ahorro energético; ahorro de agua; calidad del agua; facilidad de mantenimiento; confort para el usuario; continuidad de suministro; Fiabilidad; seguridad de las personas, los equipos y la propia red de abastecimiento; vida útil de los componentes y equipos; tiempo de amortización de la inversión; costos operacionales; requerimientos de espacio; protección del medio ambiente: reciclaje, materiales. Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

9 EQUIPOS Y REGULADORES DE PRESIÓN

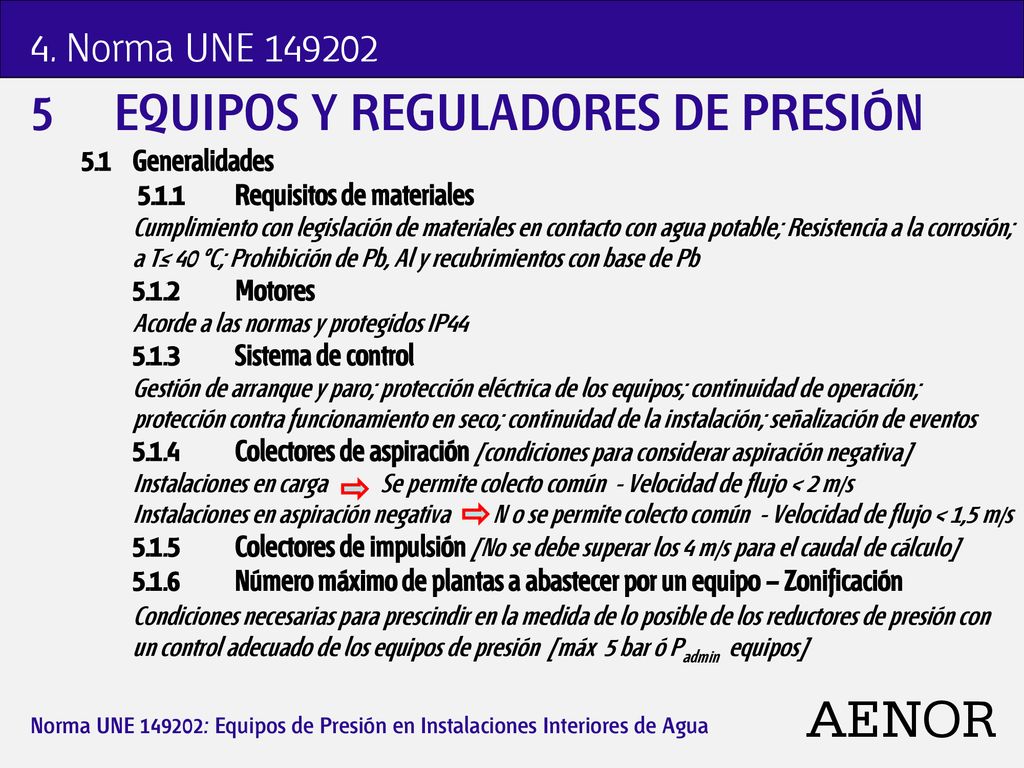

4. Norma UNE EQUIPOS Y REGULADORES DE PRESIÓN 5.1 Generalidades 5.1.1 Requisitos de materiales Cumplimiento con legislación de materiales en contacto con agua potable; Resistencia a la corrosión; a T≤ 40 ºC; Prohibición de Pb, Al y recubrimientos con base de Pb 5.1.2 Motores Acorde a las normas y protegidos IP44 5.1.3 Sistema de control Gestión de arranque y paro; protección eléctrica de los equipos; continuidad de operación; protección contra funcionamiento en seco; continuidad de la instalación; señalización de eventos 5.1.4 Colectores de aspiración [condiciones para considerar aspiración negativa] Instalaciones en carga Se permite colecto común - Velocidad de flujo < 2 m/s Instalaciones en aspiración negativa N o se permite colecto común - Velocidad de flujo < 1,5 m/s 5.1.5 Colectores de impulsión [No se debe superar los 4 m/s para el caudal de cálculo] 5.1.6 Número máximo de plantas a abastecer por un equipo – Zonificación Condiciones necesarias para prescindir en la medida de lo posible de los reductores de presión con un control adecuado de los equipos de presión [máx 5 bar ó Padmin equipos] Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

10 5 EQUIPOS Y REGULADORES DE PRESIÓN
4. Norma UNE 5 EQUIPOS Y REGULADORES DE PRESIÓN 5.2 Alimentación desde el punto de entrega 5.2.1 Alimentación con depósitos auxiliares atmosféricos Alimentación directa 5.2.3 Alimentación mixta con depósitos auxiliares presurizables Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

11 5 EQUIPOS Y REGULADORES DE PRESIÓN
4. Norma UNE 5 EQUIPOS Y REGULADORES DE PRESIÓN 5.2.1 Alimentación con depósitos auxiliares atmosféricos Leyenda 1 Válvula de aislamiento 6 Desagüe 2 Baipás 7 Válvula antirretorno 3 Batería de depósitos atmosféricos (véase figura 4) 8 Válvula de alivio 4 Válvula automática 9 Llave de paso con grifo de vaciado 5 Bomba 10 Depósito hidroneumático (impulsión) Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

12 5 EQUIPOS Y REGULADORES DE PRESIÓN

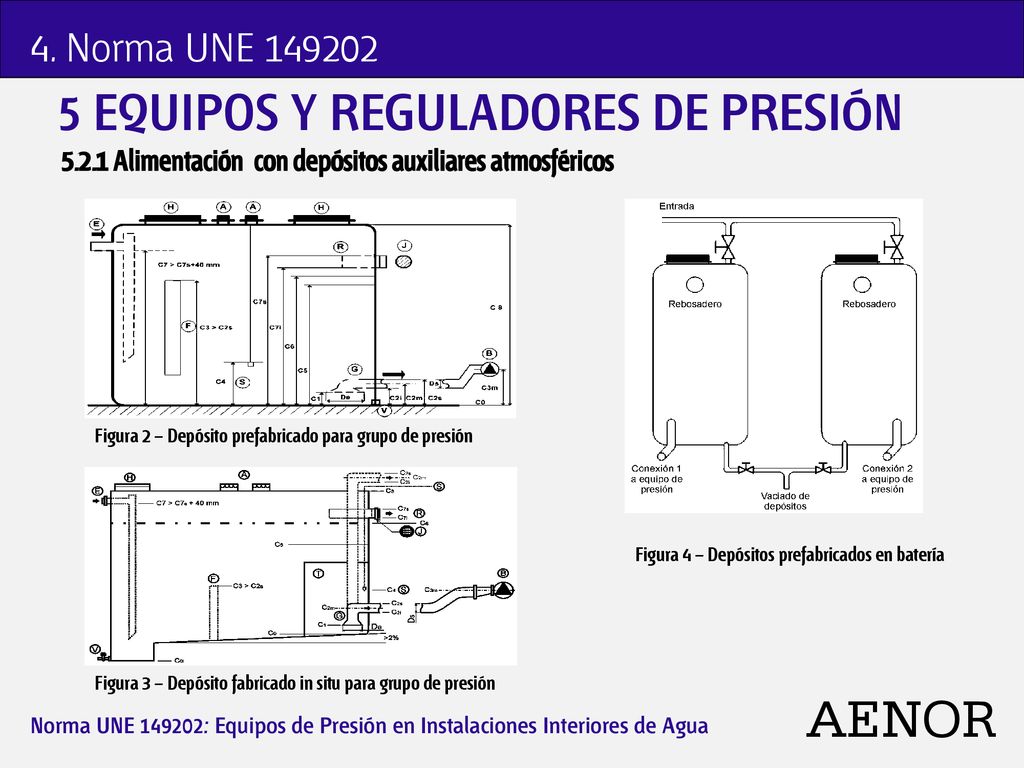

4. Norma UNE 5 EQUIPOS Y REGULADORES DE PRESIÓN 5.2.1 Alimentación con depósitos auxiliares atmosféricos Figura 2 – Depósito prefabricado para grupo de presión Figura 4 – Depósitos prefabricados en batería Figura 3 – Depósito fabricado in situ para grupo de presión Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

13 5 EQUIPOS Y REGULADORES DE PRESIÓN

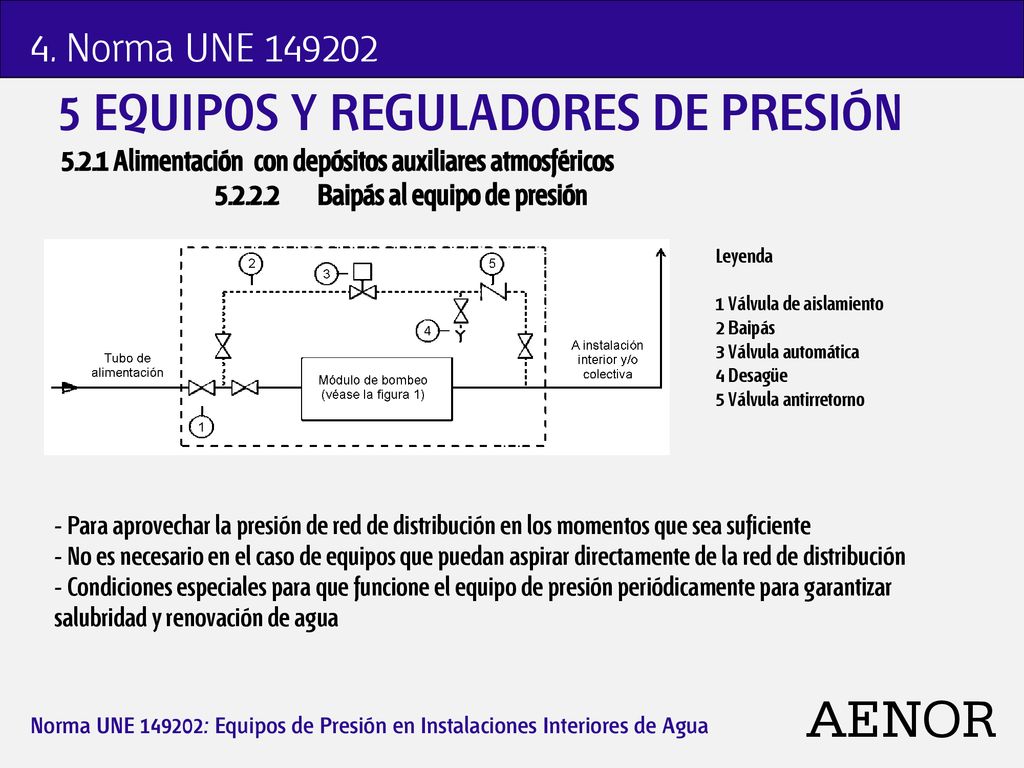

4. Norma UNE 5 EQUIPOS Y REGULADORES DE PRESIÓN 5.2.1 Alimentación con depósitos auxiliares atmosféricos Baipás al equipo de presión Leyenda 1 Válvula de aislamiento 2 Baipás 3 Válvula automática 4 Desagüe 5 Válvula antirretorno - Para aprovechar la presión de red de distribución en los momentos que sea suficiente No es necesario en el caso de equipos que puedan aspirar directamente de la red de distribución Condiciones especiales para que funcione el equipo de presión periódicamente para garantizar salubridad y renovación de agua Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

14 5 EQUIPOS Y REGULADORES DE PRESIÓN

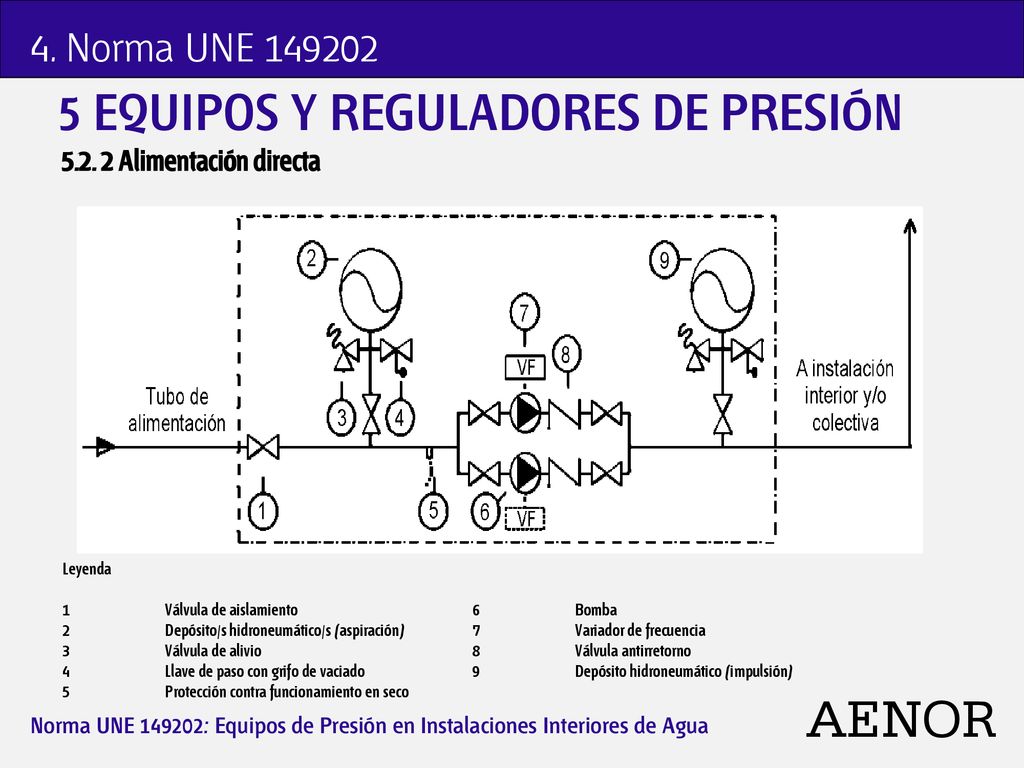

4. Norma UNE 5 EQUIPOS Y REGULADORES DE PRESIÓN Alimentación directa Leyenda 1 Válvula de aislamiento 6 Bomba 2 Depósito/s hidroneumático/s (aspiración) 7 Variador de frecuencia 3 Válvula de alivio 8 Válvula antirretorno 4 Llave de paso con grifo de vaciado 9 Depósito hidroneumático (impulsión) 5 Protección contra funcionamiento en seco Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

15 5 EQUIPOS Y REGULADORES DE PRESIÓN

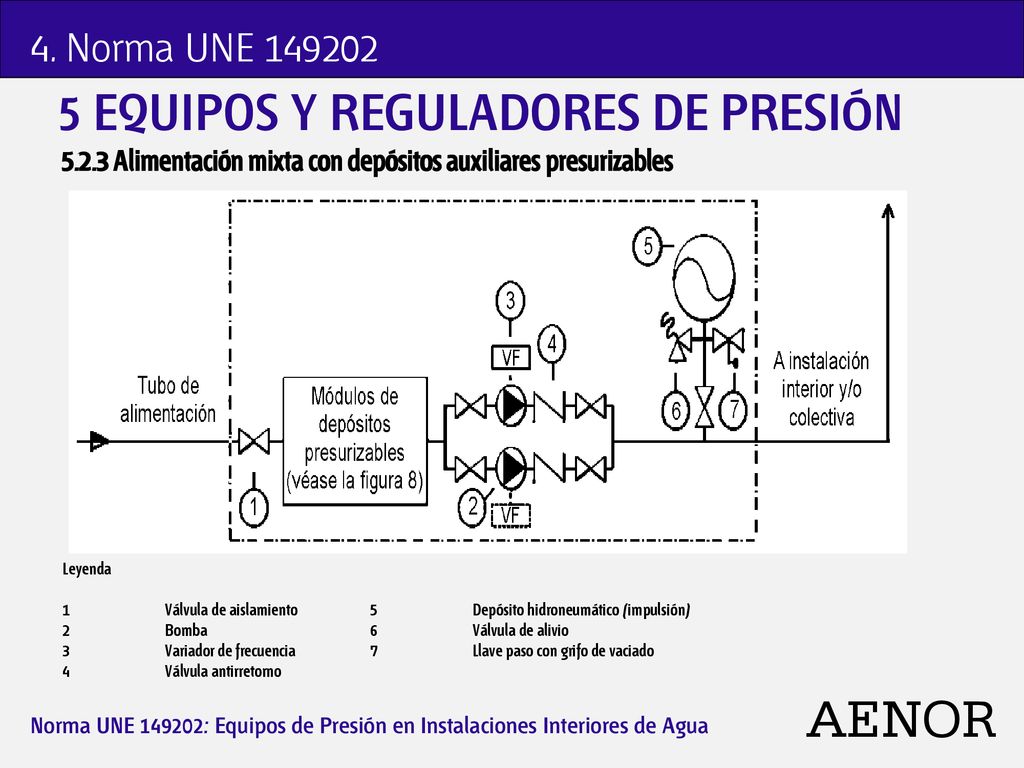

4. Norma UNE 5 EQUIPOS Y REGULADORES DE PRESIÓN 5.2.3 Alimentación mixta con depósitos auxiliares presurizables Leyenda 1 Válvula de aislamiento 5 Depósito hidroneumático (impulsión) 2 Bomba 6 Válvula de alivio 3 Variador de frecuencia 7 Llave paso con grifo de vaciado 4 Válvula antirretorno Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

16 5 EQUIPOS Y REGULADORES DE PRESIÓN

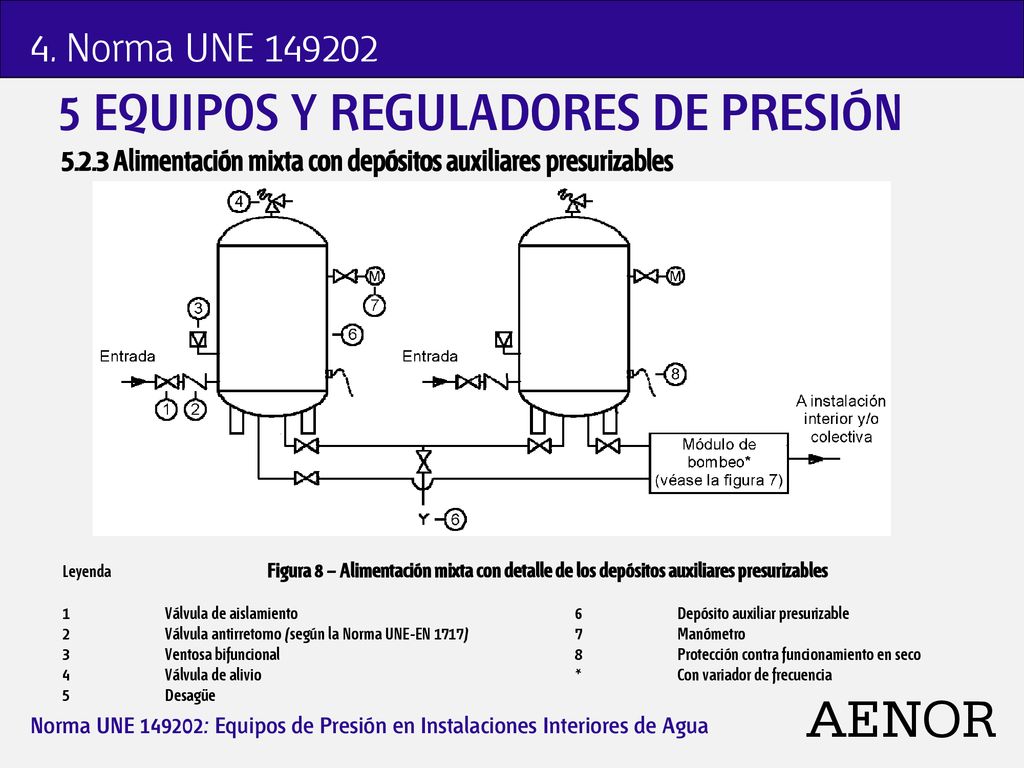

4. Norma UNE 5 EQUIPOS Y REGULADORES DE PRESIÓN 5.2.3 Alimentación mixta con depósitos auxiliares presurizables Leyenda Figura 8 – Alimentación mixta con detalle de los depósitos auxiliares presurizables 1 Válvula de aislamiento 6 Depósito auxiliar presurizable 2 Válvula antirretorno (según la Norma UNE-EN 1717) 7 Manómetro 3 Ventosa bifuncional 8 Protección contra funcionamiento en seco 4 Válvula de alivio * Con variador de frecuencia 5 Desagüe Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

17 5 EQUIPOS Y REGULADORES DE PRESIÓN

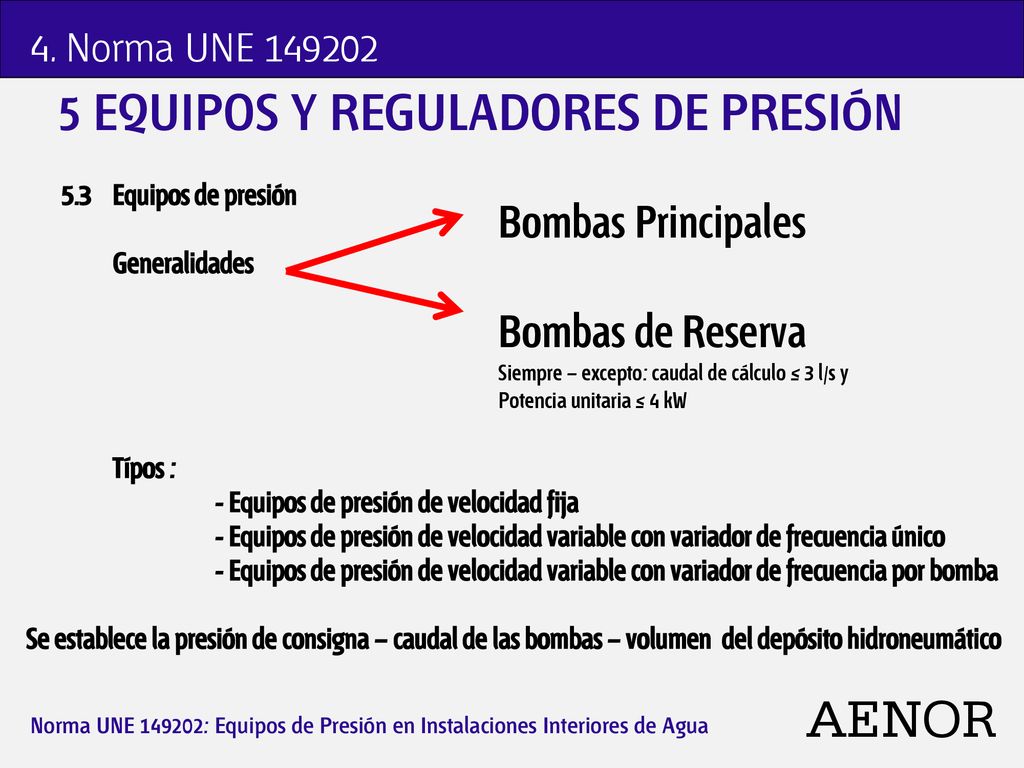

4. Norma UNE 5 EQUIPOS Y REGULADORES DE PRESIÓN 5.3 Equipos de presión Generalidades Típos : - Equipos de presión de velocidad fija - Equipos de presión de velocidad variable con variador de frecuencia único - Equipos de presión de velocidad variable con variador de frecuencia por bomba Se establece la presión de consigna – caudal de las bombas – volumen del depósito hidroneumático Bombas Principales Bombas de Reserva Siempre – excepto: caudal de cálculo ≤ 3 l/s y Potencia unitaria ≤ 4 kW Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

18 6 Mantenimiento de equipos a presión

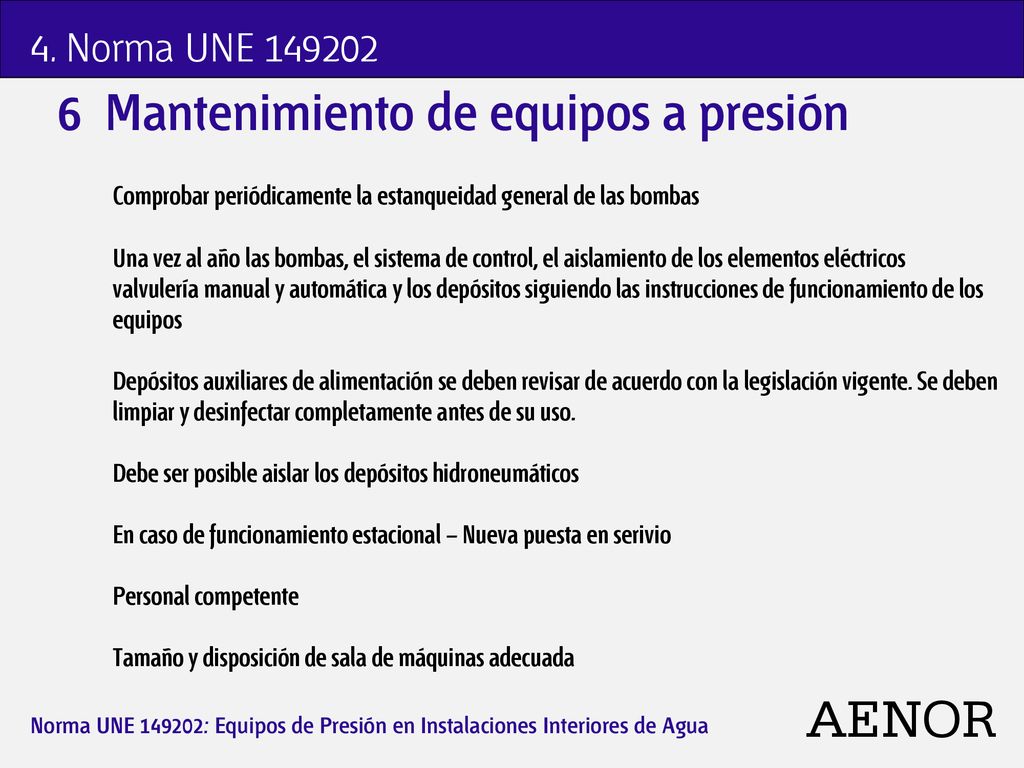

4. Norma UNE 6  Mantenimiento de equipos a presión Comprobar periódicamente la estanqueidad general de las bombas Una vez al año las bombas, el sistema de control, el aislamiento de los elementos eléctricos valvulería manual y automática y los depósitos siguiendo las instrucciones de funcionamiento de los equipos Depósitos auxiliares de alimentación se deben revisar de acuerdo con la legislación vigente. Se deben limpiar y desinfectar completamente antes de su uso. Debe ser posible aislar los depósitos hidroneumáticos En caso de funcionamiento estacional – Nueva puesta en serivio Personal competente Tamaño y disposición de sala de máquinas adecuada Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua

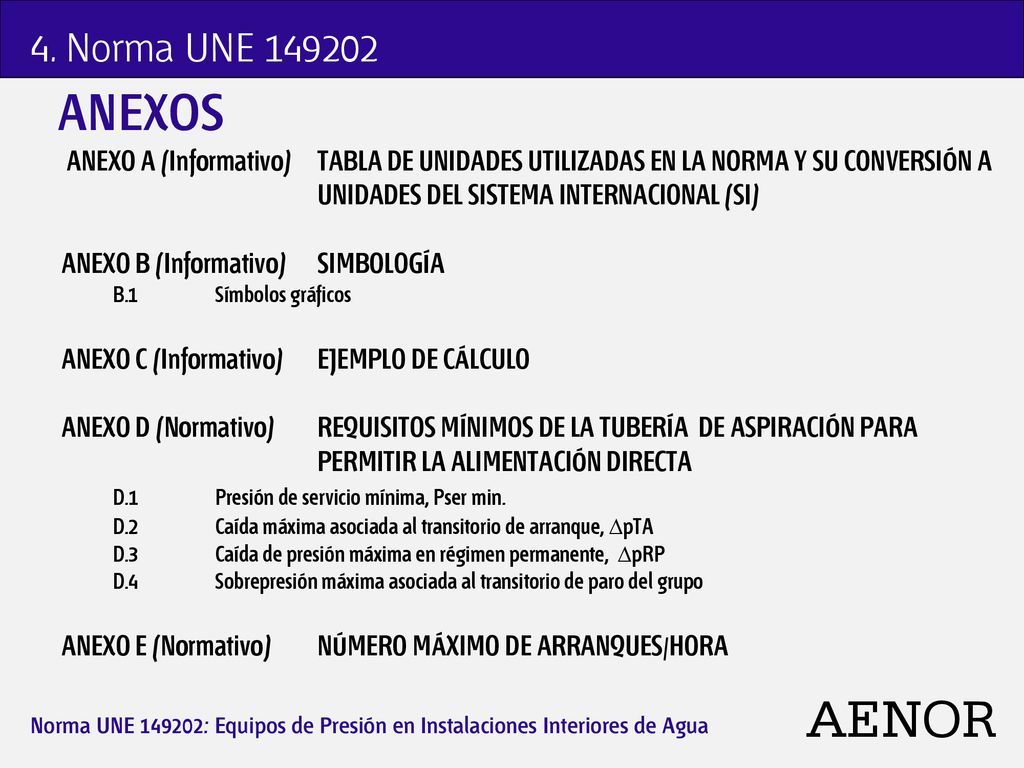

19 4. Norma UNE ANEXOS ANEXO A (Informativo) TABLA DE UNIDADES UTILIZADAS EN LA NORMA Y SU CONVERSIÓN A UNIDADES DEL SISTEMA INTERNACIONAL (SI) ANEXO B (Informativo) SIMBOLOGÍA B.1 Símbolos gráficos ANEXO C (Informativo) EJEMPLO DE CÁLCULO ANEXO D (Normativo) REQUISITOS MÍNIMOS DE LA TUBERÍA DE ASPIRACIÓN PARA PERMITIR LA ALIMENTACIÓN DIRECTA D.1 Presión de servicio mínima, Pser min. D.2 Caída máxima asociada al transitorio de arranque, ∆pTA D.3 Caída de presión máxima en régimen permanente, ∆pRP D.4 Sobrepresión máxima asociada al transitorio de paro del grupo   ANEXO E (Normativo) NÚMERO MÁXIMO DE ARRANQUES/HORA Norma UNE : Equipos de Presión en Instalaciones Interiores de Agua
