U.T. 6. RED DE ELECTRIFICACIÓN

Presentación del tema: "U.T. 6. RED DE ELECTRIFICACIÓN"— Transcripción de la presentación:

1 U.T. 6. RED DE ELECTRIFICACIÓN

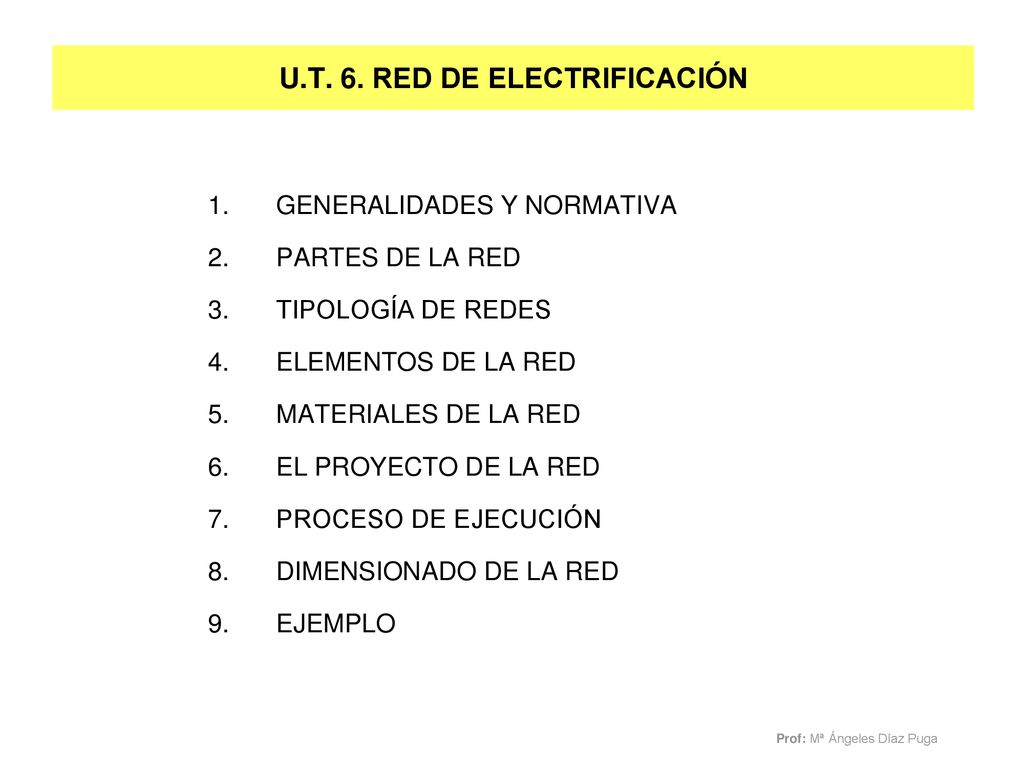

GENERALIDADES Y NORMATIVA PARTES DE LA RED TIPOLOGÍA DE REDES ELEMENTOS DE LA RED MATERIALES DE LA RED EL PROYECTO DE LA RED PROCESO DE EJECUCIÓN DIMENSIONADO DE LA RED EJEMPLO Prof: Mª Ángeles Díaz Puga

2 U.T. 6. RED DE ELECTRIFICACIÓN

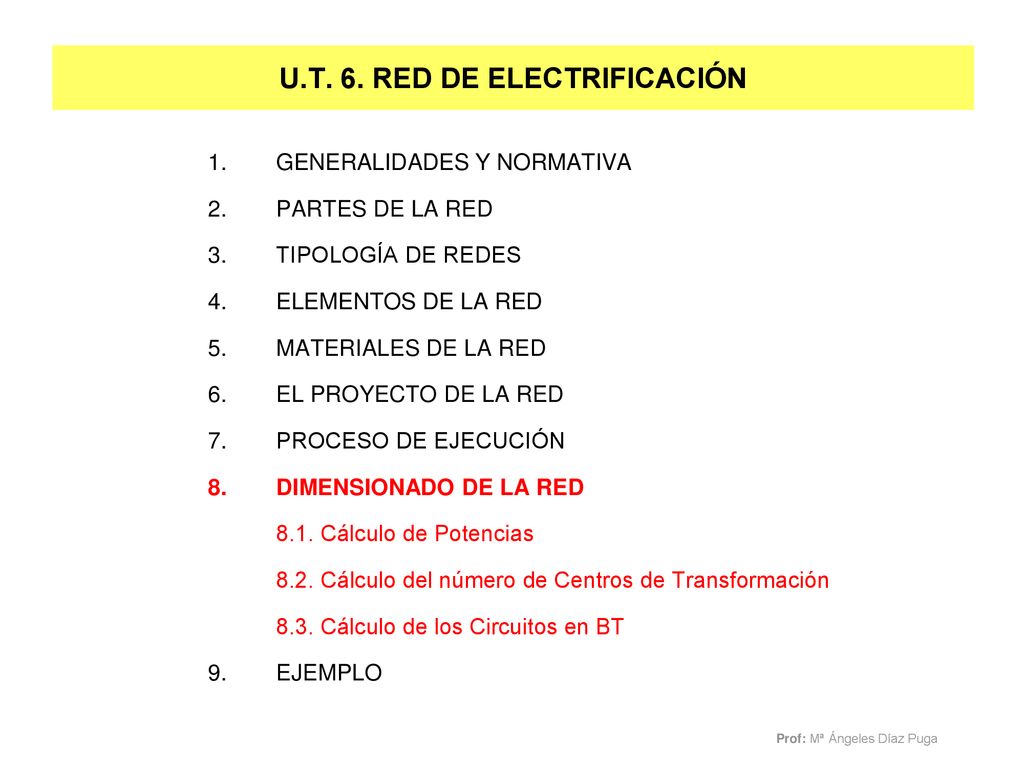

GENERALIDADES Y NORMATIVA PARTES DE LA RED TIPOLOGÍA DE REDES ELEMENTOS DE LA RED MATERIALES DE LA RED EL PROYECTO DE LA RED PROCESO DE EJECUCIÓN DIMENSIONADO DE LA RED 8.1. Cálculo de Potencias 8.2. Cálculo del número de Centros de Transformación 8.3. Cálculo de los Circuitos en BT EJEMPLO Prof: Mª Ángeles Díaz Puga

3 8.1. CÁLCULO DE POTENCIAS 8. DIMENSIONADO DE LA RED

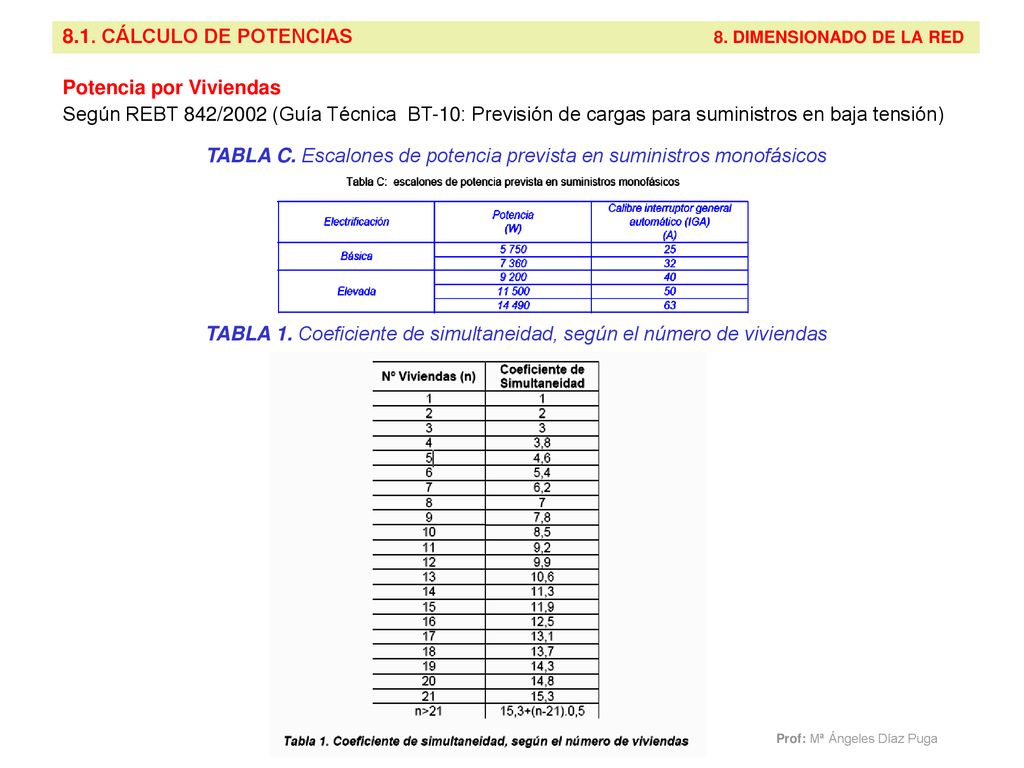

Potencia por Viviendas Según REBT 842/2002 (Guía Técnica BT-10: Previsión de cargas para suministros en baja tensión) TABLA C. Escalones de potencia prevista en suministros monofásicos TABLA 1. Coeficiente de simultaneidad, según el número de viviendas Prof: Mª Ángeles Díaz Puga

4 8.1. CÁLCULO DE POTENCIAS 8. DIMENSIONADO DE LA RED

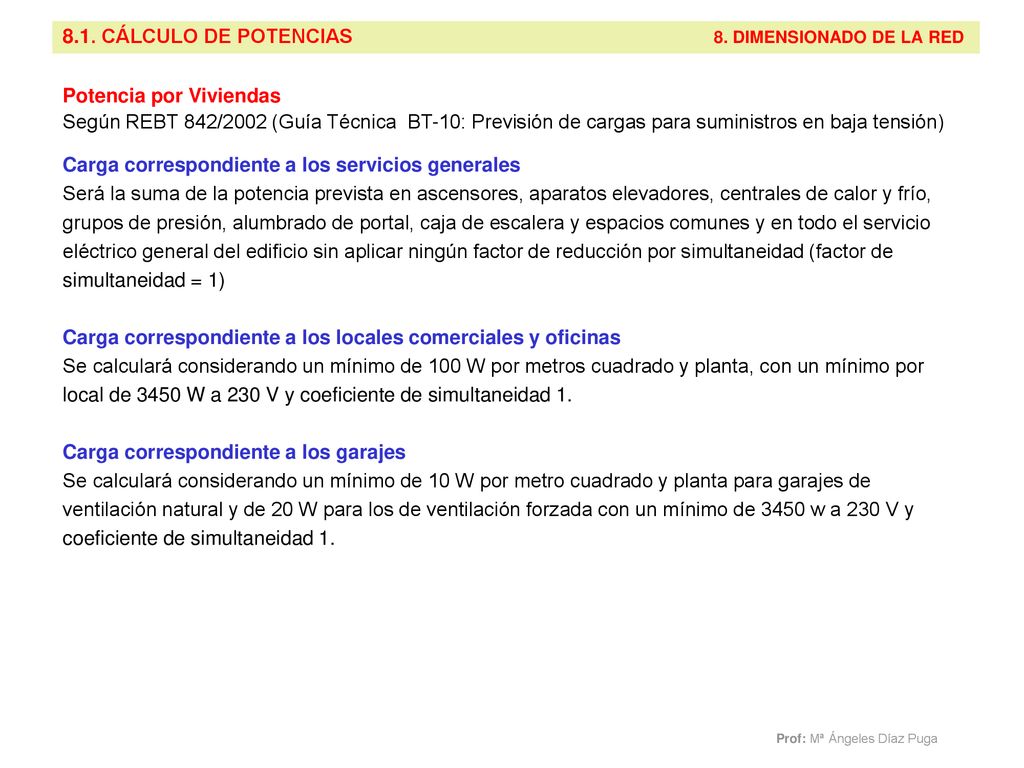

Potencia por Viviendas Según REBT 842/2002 (Guía Técnica BT-10: Previsión de cargas para suministros en baja tensión) Carga correspondiente a los servicios generales Será la suma de la potencia prevista en ascensores, aparatos elevadores, centrales de calor y frío, grupos de presión, alumbrado de portal, caja de escalera y espacios comunes y en todo el servicio eléctrico general del edificio sin aplicar ningún factor de reducción por simultaneidad (factor de simultaneidad = 1) Carga correspondiente a los locales comerciales y oficinas Se calculará considerando un mínimo de 100 W por metros cuadrado y planta, con un mínimo por local de 3450 W a 230 V y coeficiente de simultaneidad 1. Carga correspondiente a los garajes Se calculará considerando un mínimo de 10 W por metro cuadrado y planta para garajes de ventilación natural y de 20 W para los de ventilación forzada con un mínimo de 3450 w a 230 V y coeficiente de simultaneidad 1. Prof: Mª Ángeles Díaz Puga

5 Densidad (MW/Km2) = PCT / Superficie Servida
8.2. CÁLCULO DEL Nº DE C.T DIMENSIONADO DE LA RED Coeficientes de simultaneidad: - Abonados de baja tensión respecto a centros de transformación: C.s. = 0,40. - Centros de transformación respecto a red de media tensión: C.s. = 0,80. RECUERDA: 1 MW = Kw y 1 km2 = 100 Has. TABLA C.T. Nº de Centros de Transformación en función de la Densidad eléctrica PCT (kW) = C.s. x PT (kW) Densidad (MW/Km2) = PCT / Superficie Servida Prof: Mª Ángeles Díaz Puga

6 8.3. CÁLCULO DE CIRCUITOS EN B.T. 8. DIMENSIONADO DE LA RED

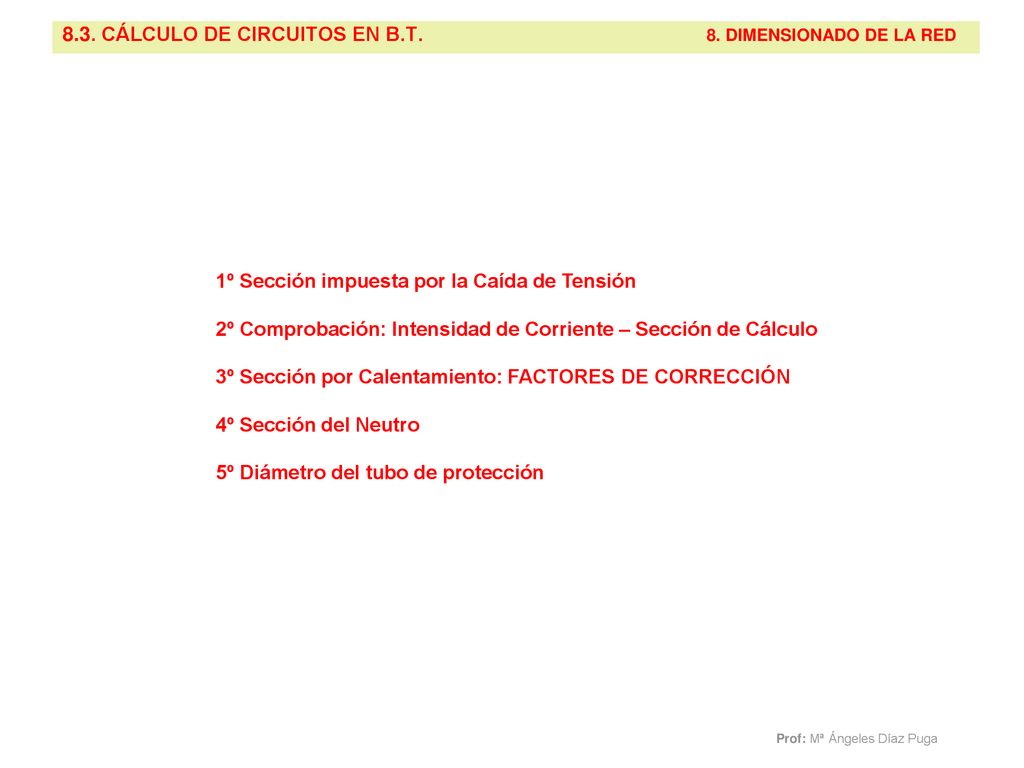

1º Sección impuesta por la Caída de Tensión 2º Comprobación: Intensidad de Corriente – Sección de Cálculo 3º Sección por Calentamiento: FACTORES DE CORRECCIÓN 4º Sección del Neutro 5º Diámetro del tubo de protección Prof: Mª Ángeles Díaz Puga

7 8.3. CÁLCULO DE CIRCUITOS EN B.T. 8. DIMENSIONADO DE LA RED

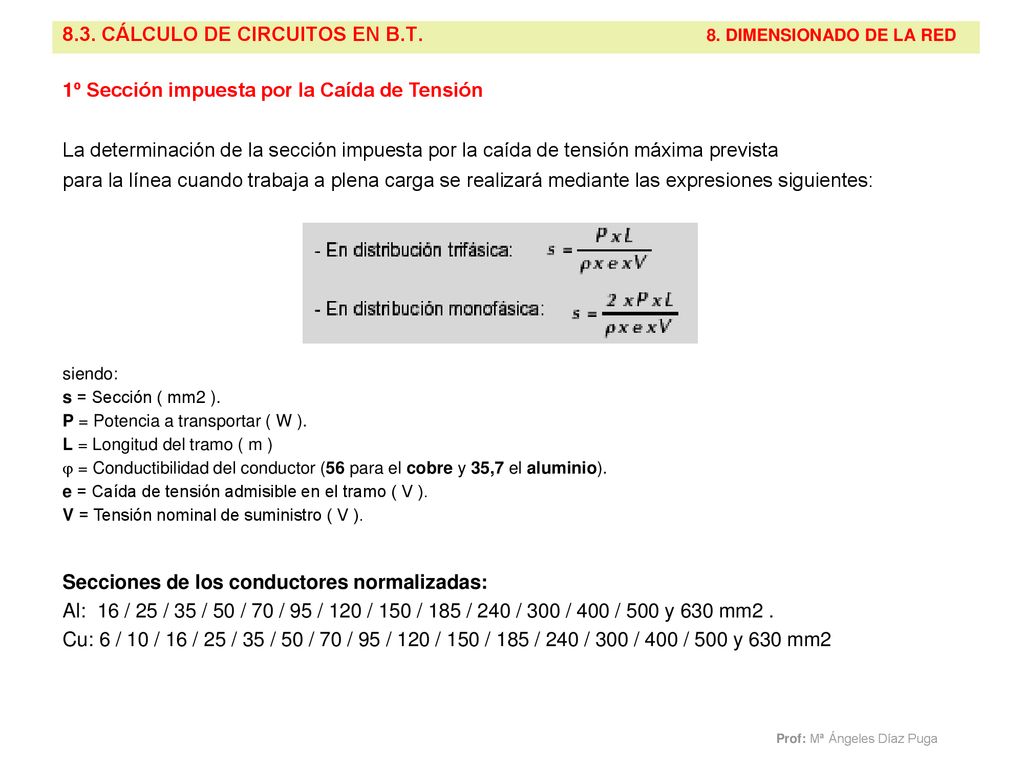

1º Sección impuesta por la Caída de Tensión La determinación de la sección impuesta por la caída de tensión máxima prevista para la línea cuando trabaja a plena carga se realizará mediante las expresiones siguientes: siendo: s = Sección ( mm2 ). P = Potencia a transportar ( W ). L = Longitud del tramo ( m )  = Conductibilidad del conductor (56 para el cobre y 35,7 el aluminio). e = Caída de tensión admisible en el tramo ( V ). V = Tensión nominal de suministro ( V ). Secciones de los conductores normalizadas: Al: 16 / 25 / 35 / 50 / 70 / 95 / 120 / 150 / 185 / 240 / 300 / 400 / 500 y 630 mm2 . Cu: 6 / 10 / 16 / 25 / 35 / 50 / 70 / 95 / 120 / 150 / 185 / 240 / 300 / 400 / 500 y 630 mm2 Prof: Mª Ángeles Díaz Puga

8 8.3. CÁLCULO DE CIRCUITOS EN B.T. 8. DIMENSIONADO DE LA RED

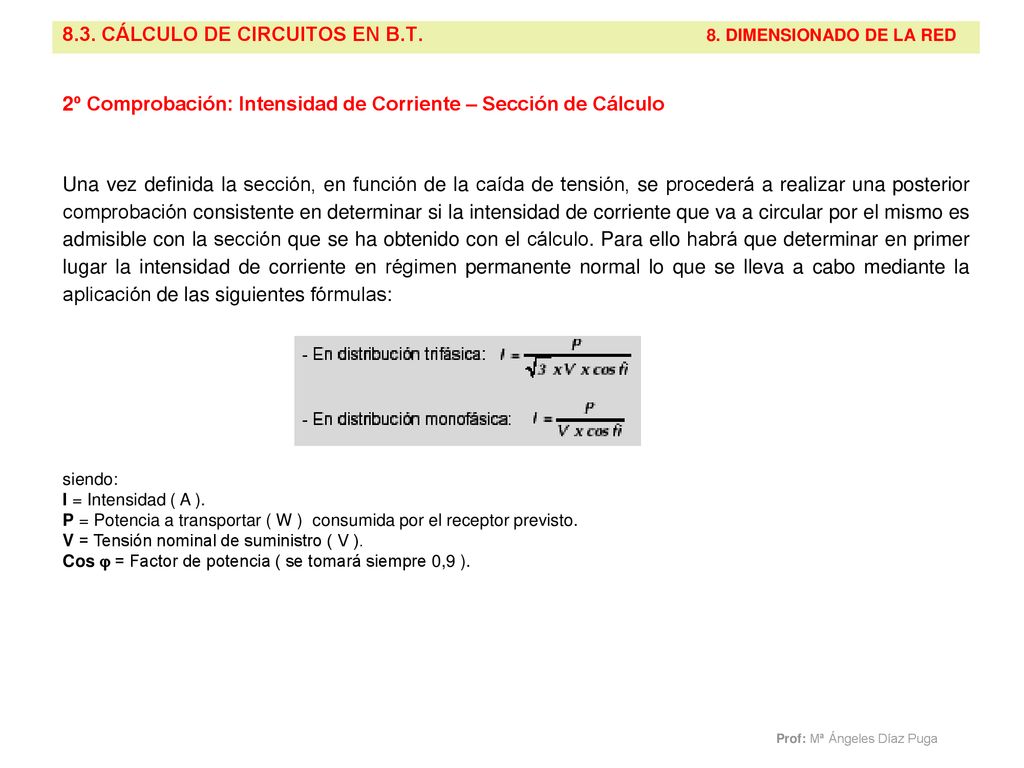

2º Comprobación: Intensidad de Corriente – Sección de Cálculo Una vez definida la sección, en función de la caída de tensión, se procederá a realizar una posterior comprobación consistente en determinar si la intensidad de corriente que va a circular por el mismo es admisible con la sección que se ha obtenido con el cálculo. Para ello habrá que determinar en primer lugar la intensidad de corriente en régimen permanente normal lo que se lleva a cabo mediante la aplicación de las siguientes fórmulas: siendo: I = Intensidad ( A ). P = Potencia a transportar ( W ) consumida por el receptor previsto. V = Tensión nominal de suministro ( V ). Cos  = Factor de potencia ( se tomará siempre 0,9 ). Prof: Mª Ángeles Díaz Puga

9 8.3. CÁLCULO DE CIRCUITOS EN B.T. 8. DIMENSIONADO DE LA RED

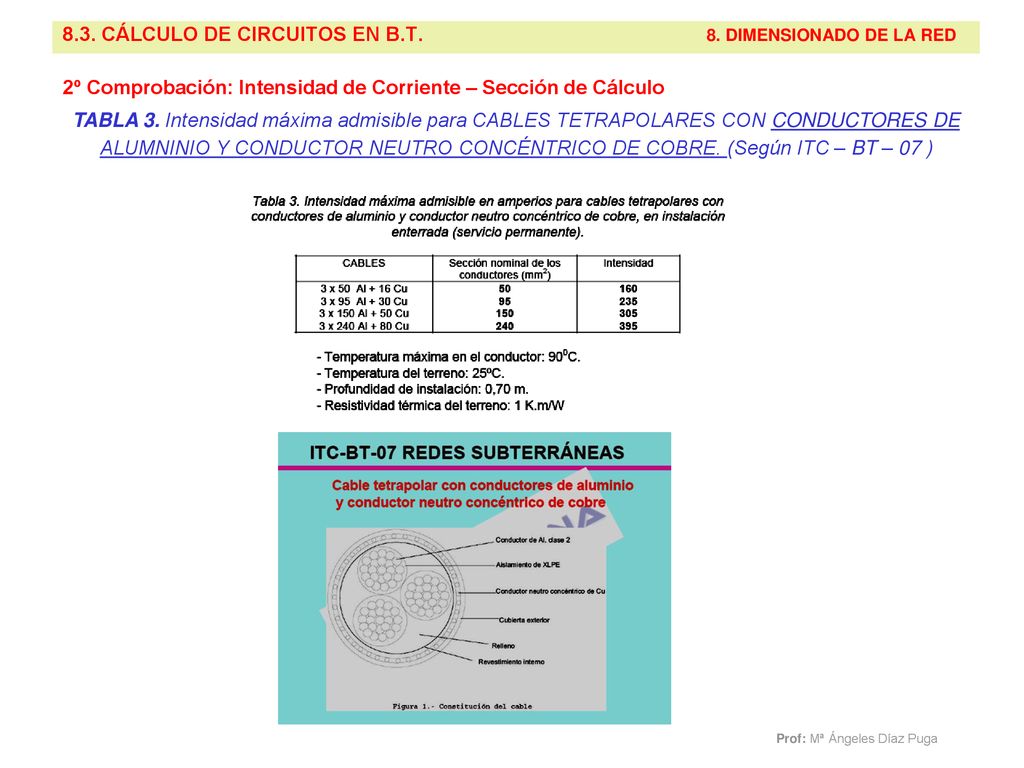

2º Comprobación: Intensidad de Corriente – Sección de Cálculo TABLA 3. Intensidad máxima admisible para CABLES TETRAPOLARES CON CONDUCTORES DE ALUMNINIO Y CONDUCTOR NEUTRO CONCÉNTRICO DE COBRE. (Según ITC – BT – 07 ) Prof: Mª Ángeles Díaz Puga

10 8.3. CÁLCULO DE CIRCUITOS EN B.T. 8. DIMENSIONADO DE LA RED

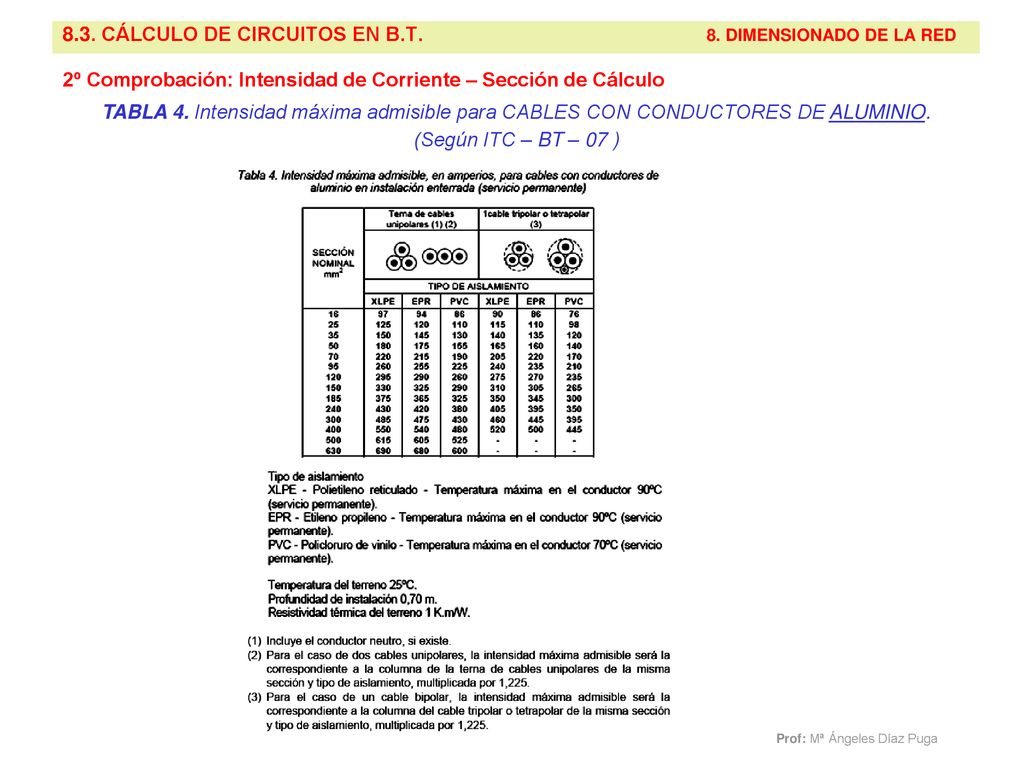

2º Comprobación: Intensidad de Corriente – Sección de Cálculo TABLA 4. Intensidad máxima admisible para CABLES CON CONDUCTORES DE ALUMINIO. (Según ITC – BT – 07 ) Prof: Mª Ángeles Díaz Puga

11 8.3. CÁLCULO DE CIRCUITOS EN B.T. 8. DIMENSIONADO DE LA RED

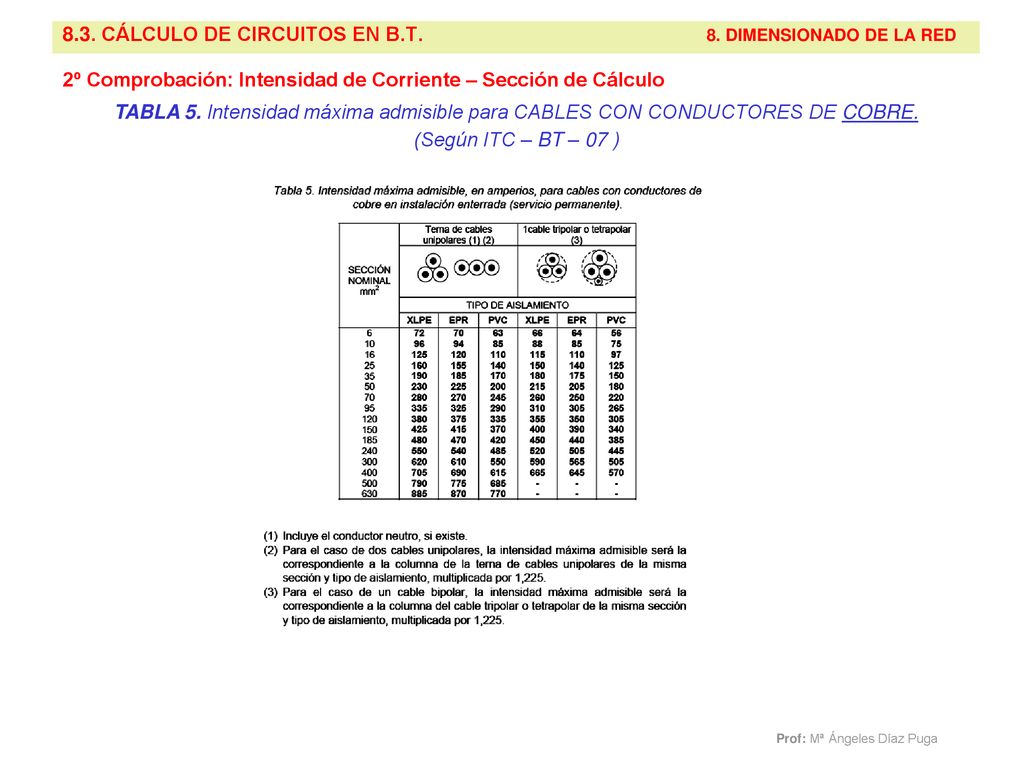

2º Comprobación: Intensidad de Corriente – Sección de Cálculo TABLA 5. Intensidad máxima admisible para CABLES CON CONDUCTORES DE COBRE. (Según ITC – BT – 07 ) Prof: Mª Ángeles Díaz Puga

12 8.3. CÁLCULO DE CIRCUITOS EN B.T. 8. DIMENSIONADO DE LA RED

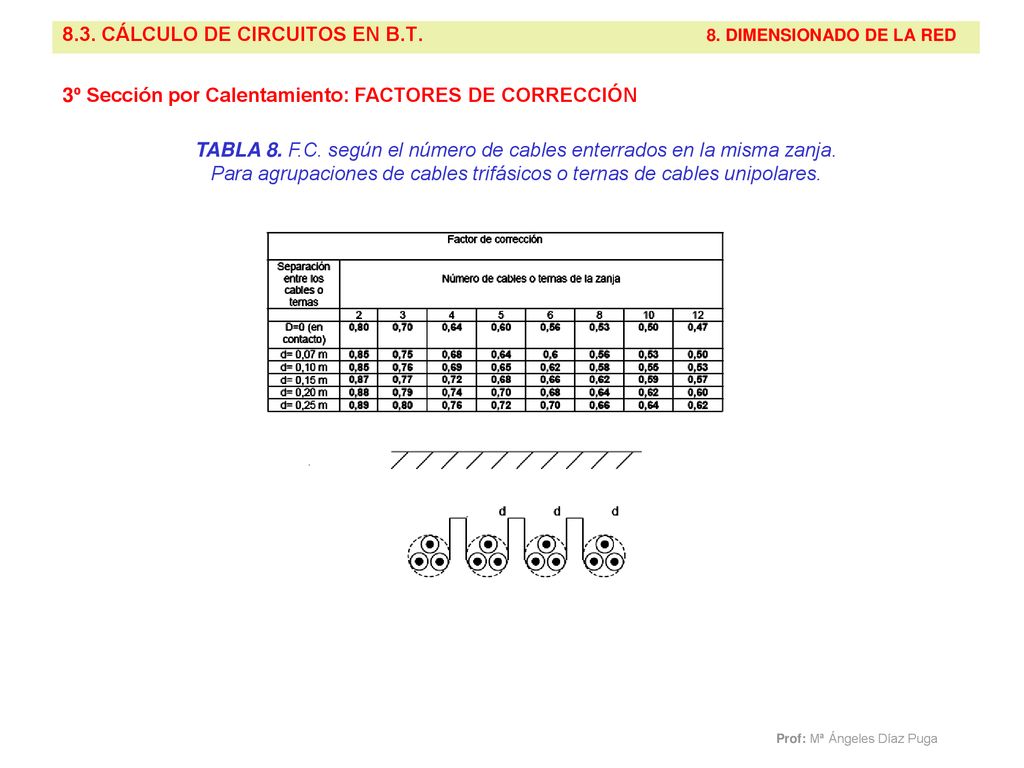

3º Sección por Calentamiento: FACTORES DE CORRECCIÓN TABLA 8. F.C. según el número de cables enterrados en la misma zanja. Para agrupaciones de cables trifásicos o ternas de cables unipolares. Prof: Mª Ángeles Díaz Puga

13 TABLA 6. F.C. según temperatura del terreno distinto de 25ºC.

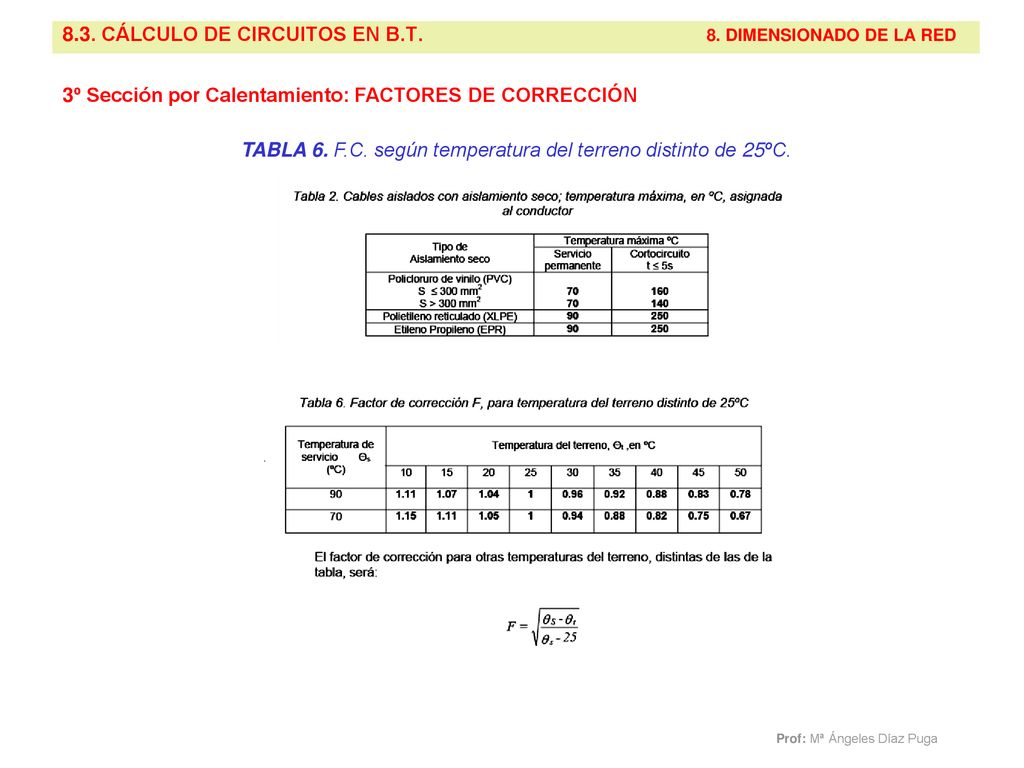

8.3. CÁLCULO DE CIRCUITOS EN B.T DIMENSIONADO DE LA RED 3º Sección por Calentamiento: FACTORES DE CORRECCIÓN TABLA 6. F.C. según temperatura del terreno distinto de 25ºC. Prof: Mª Ángeles Díaz Puga

14 8.3. CÁLCULO DE CIRCUITOS EN B.T. 8. DIMENSIONADO DE LA RED

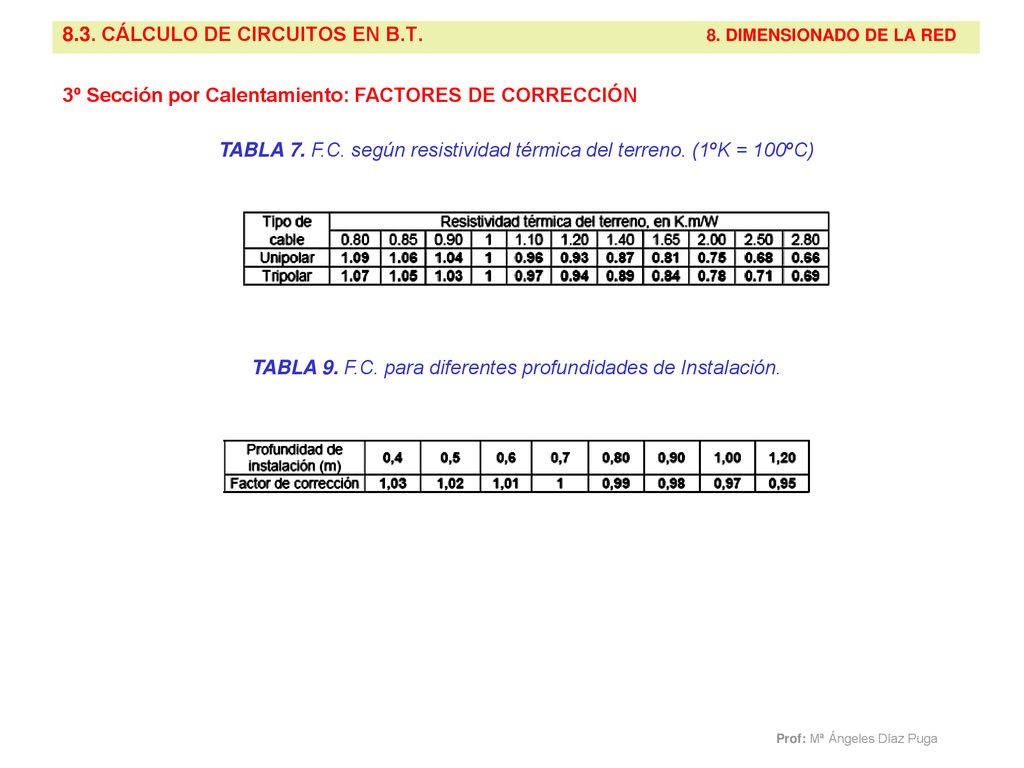

3º Sección por Calentamiento: FACTORES DE CORRECCIÓN TABLA 7. F.C. según resistividad térmica del terreno. (1ºK = 100ºC) TABLA 9. F.C. para diferentes profundidades de Instalación. Prof: Mª Ángeles Díaz Puga

15 8.3. CÁLCULO DE CIRCUITOS EN B.T. 8. DIMENSIONADO DE LA RED

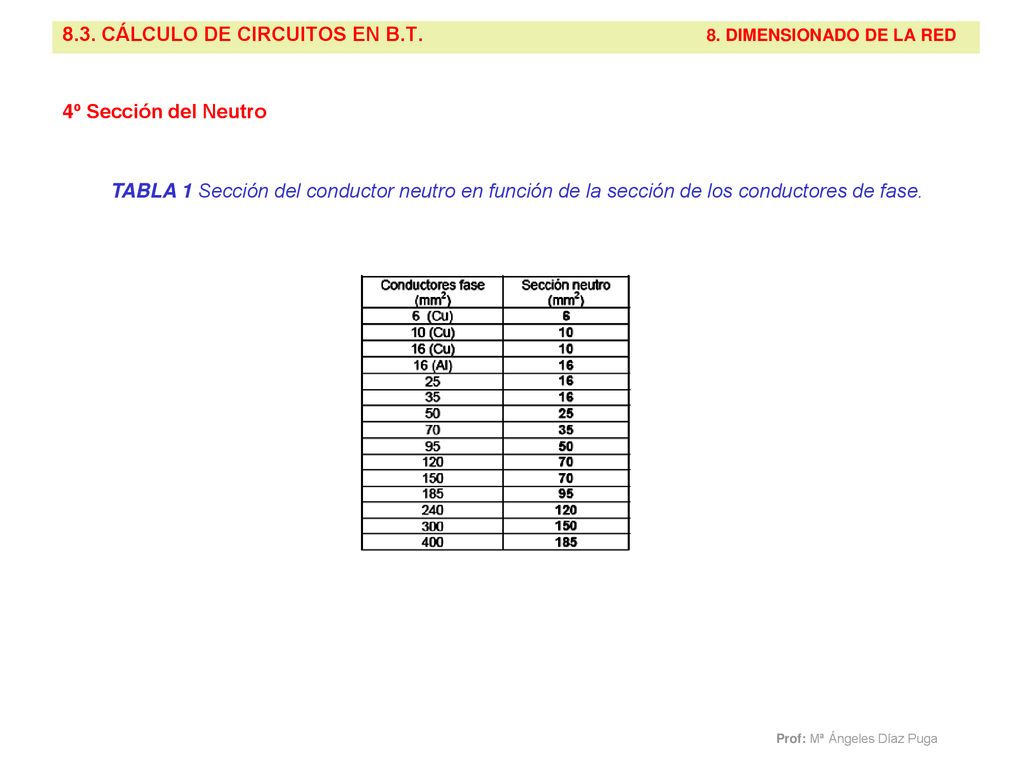

4º Sección del Neutro TABLA 1 Sección del conductor neutro en función de la sección de los conductores de fase. Prof: Mª Ángeles Díaz Puga

16 8.3. CÁLCULO DE CIRCUITOS EN B.T. 8. DIMENSIONADO DE LA RED

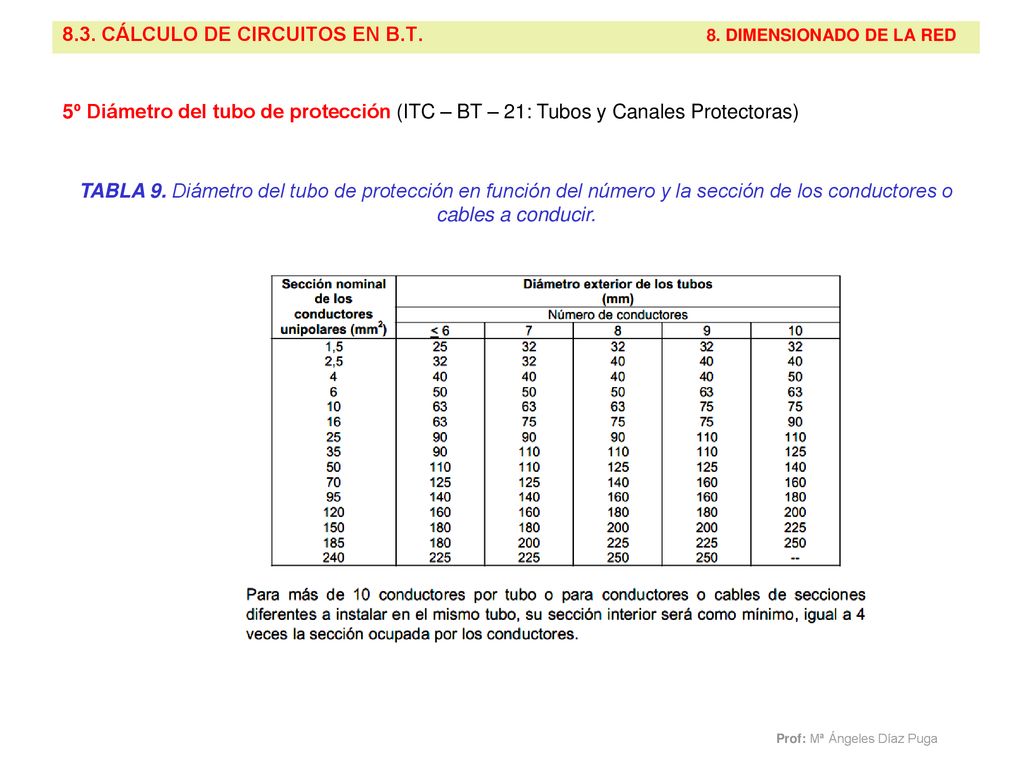

5º Diámetro del tubo de protección (ITC – BT – 21: Tubos y Canales Protectoras) TABLA 9. Diámetro del tubo de protección en función del número y la sección de los conductores o cables a conducir. Prof: Mª Ángeles Díaz Puga
