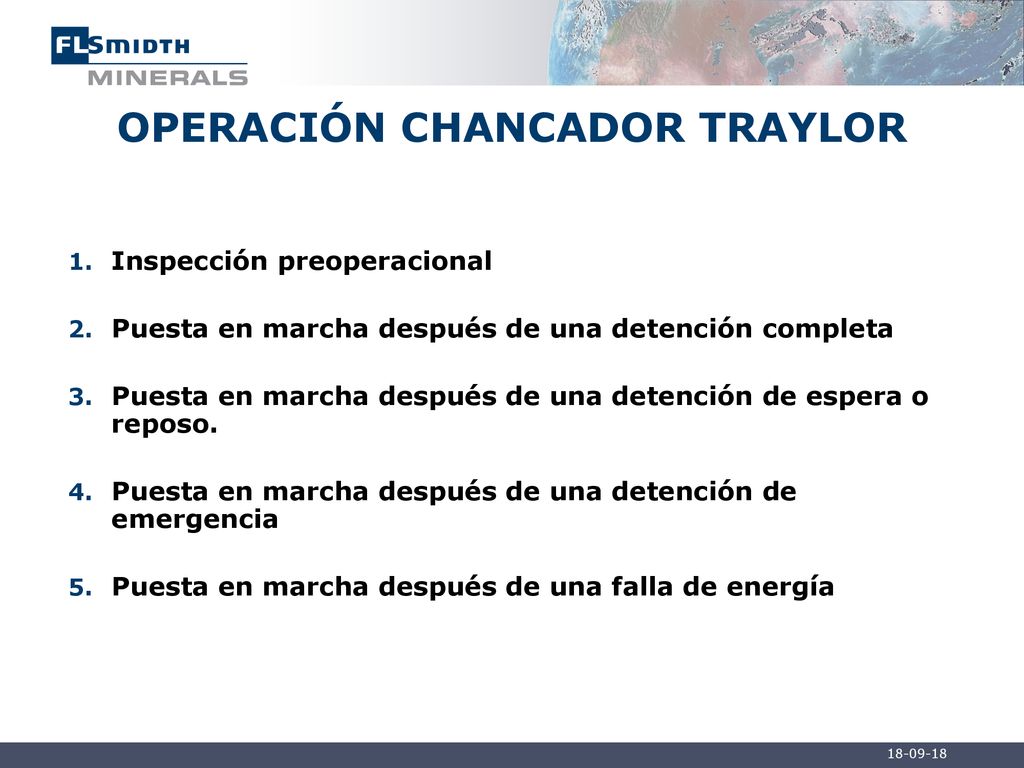

OPERACIÓN CHANCADOR TRAYLOR

Presentación del tema: "OPERACIÓN CHANCADOR TRAYLOR"— Transcripción de la presentación:

1 OPERACIÓN CHANCADOR TRAYLOR
Inspección preoperacional Puesta en marcha después de una detención completa Puesta en marcha después de una detención de espera o reposo. Puesta en marcha después de una detención de emergencia Puesta en marcha después de una falla de energía

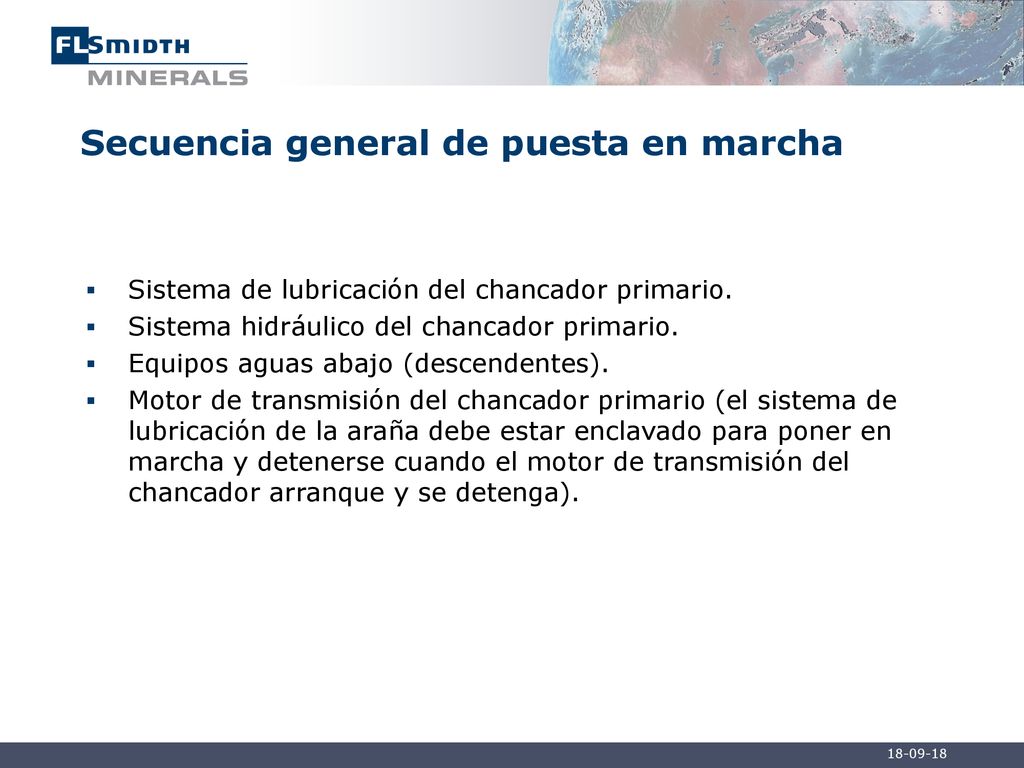

2 Secuencia general de puesta en marcha
Sistema de lubricación del chancador primario. Sistema hidráulico del chancador primario. Equipos aguas abajo (descendentes). Motor de transmisión del chancador primario (el sistema de lubricación de la araña debe estar enclavado para poner en marcha y detenerse cuando el motor de transmisión del chancador arranque y se detenga).

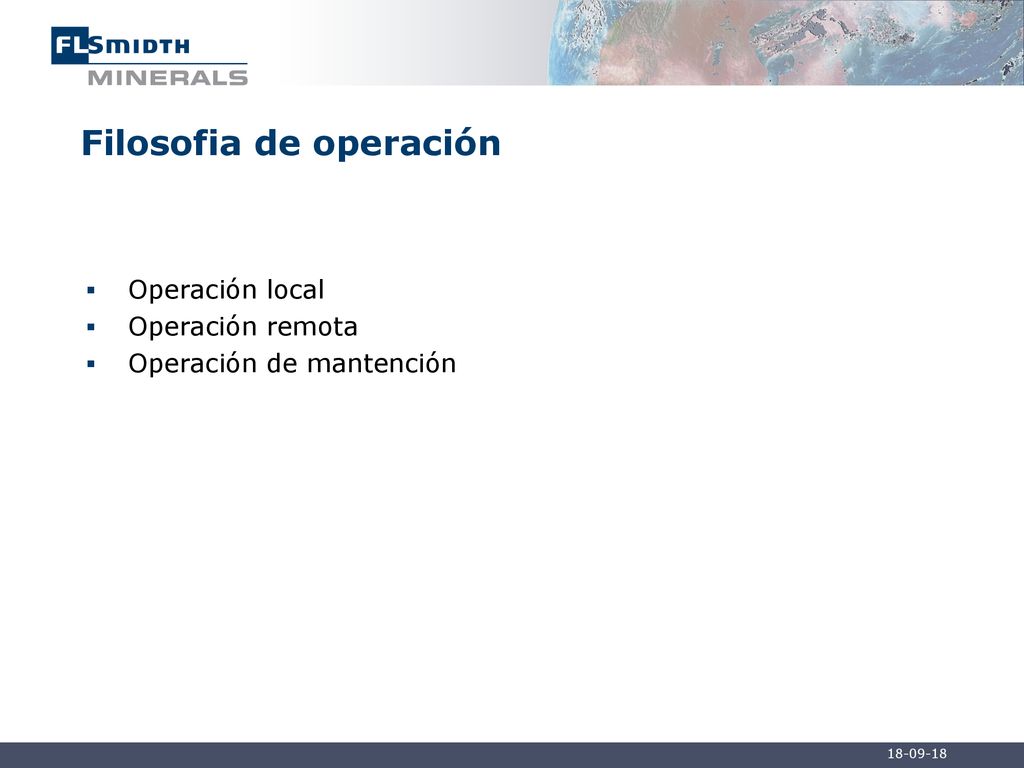

3 Filosofia de operación
Operación local Operación remota Operación de mantención

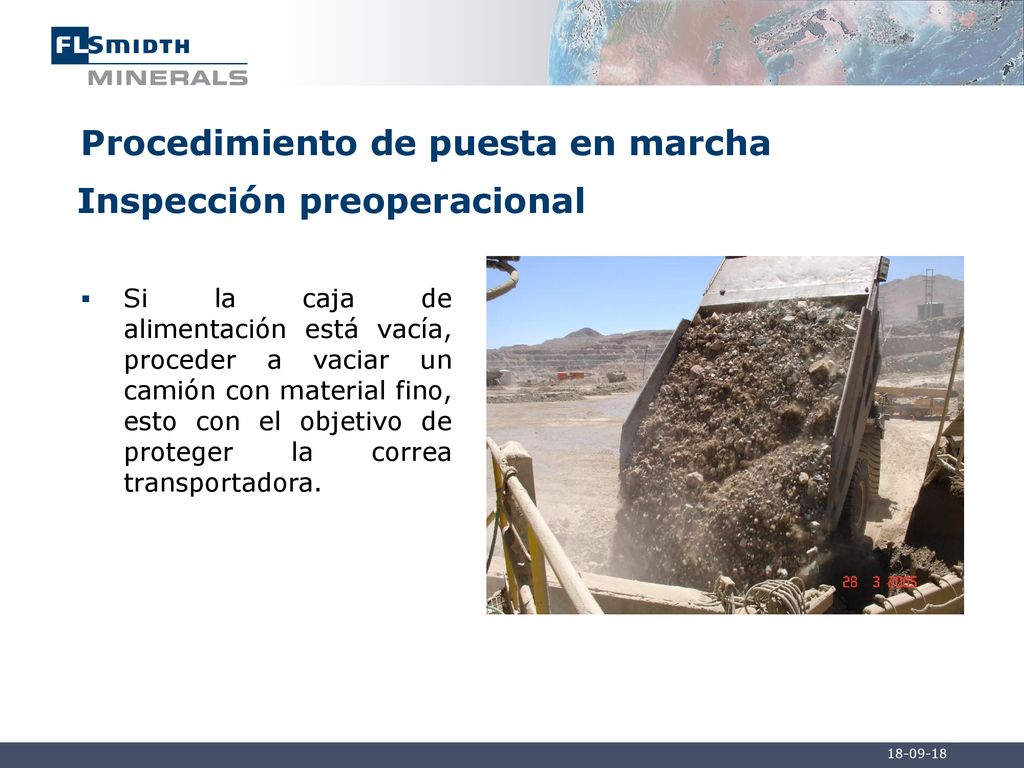

4 Procedimiento de puesta en marcha
Inspección preoperacional Si la caja de alimentación está vacía, proceder a vaciar un camión con material fino, esto con el objetivo de proteger la correa transportadora.

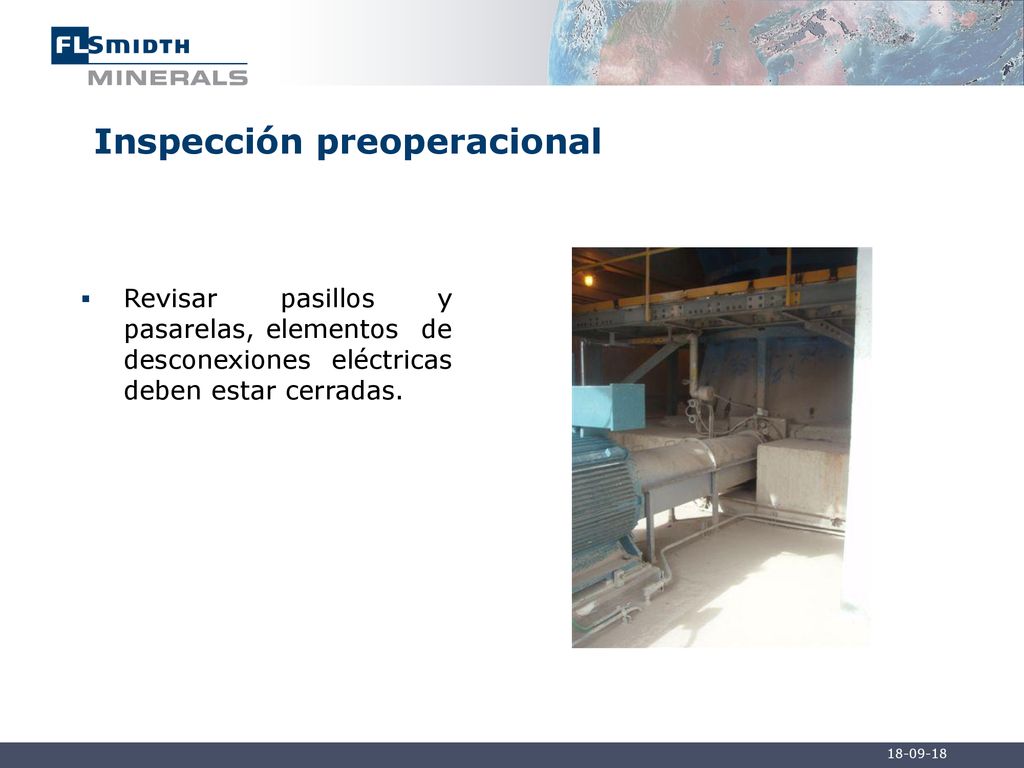

5 Inspección preoperacional
Revisar pasillos y pasarelas, elementos de desconexiones eléctricas deben estar cerradas.

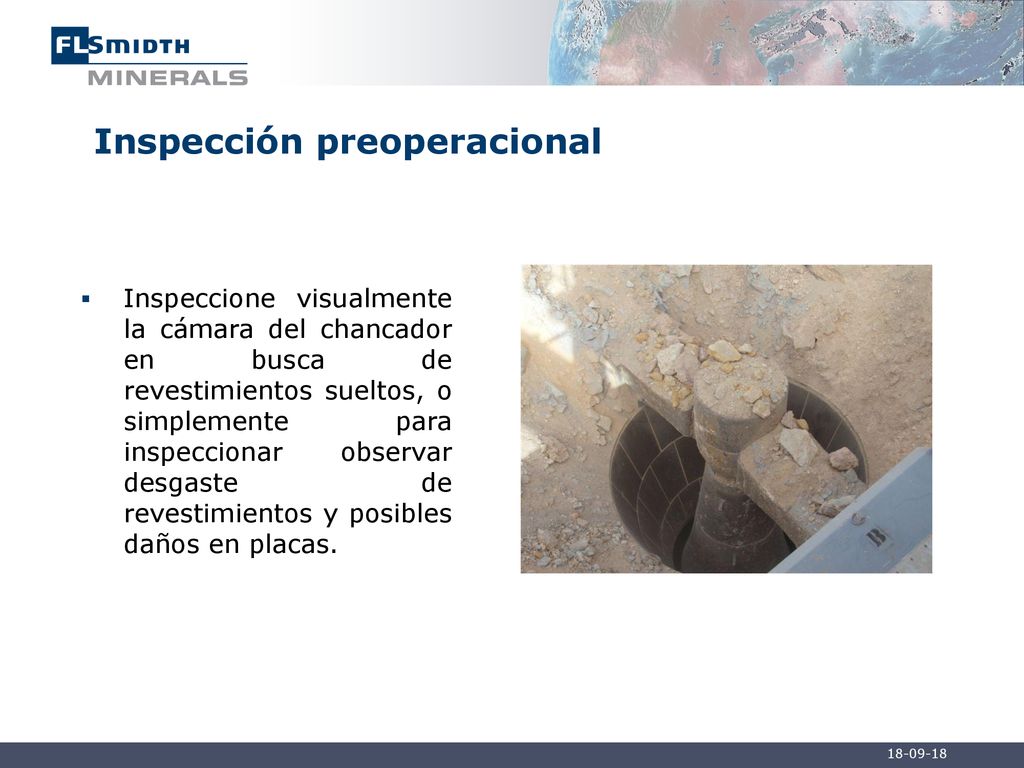

6 Inspección preoperacional
Inspeccione visualmente la cámara del chancador en busca de revestimientos sueltos, o simplemente para inspeccionar observar desgaste de revestimientos y posibles daños en placas.

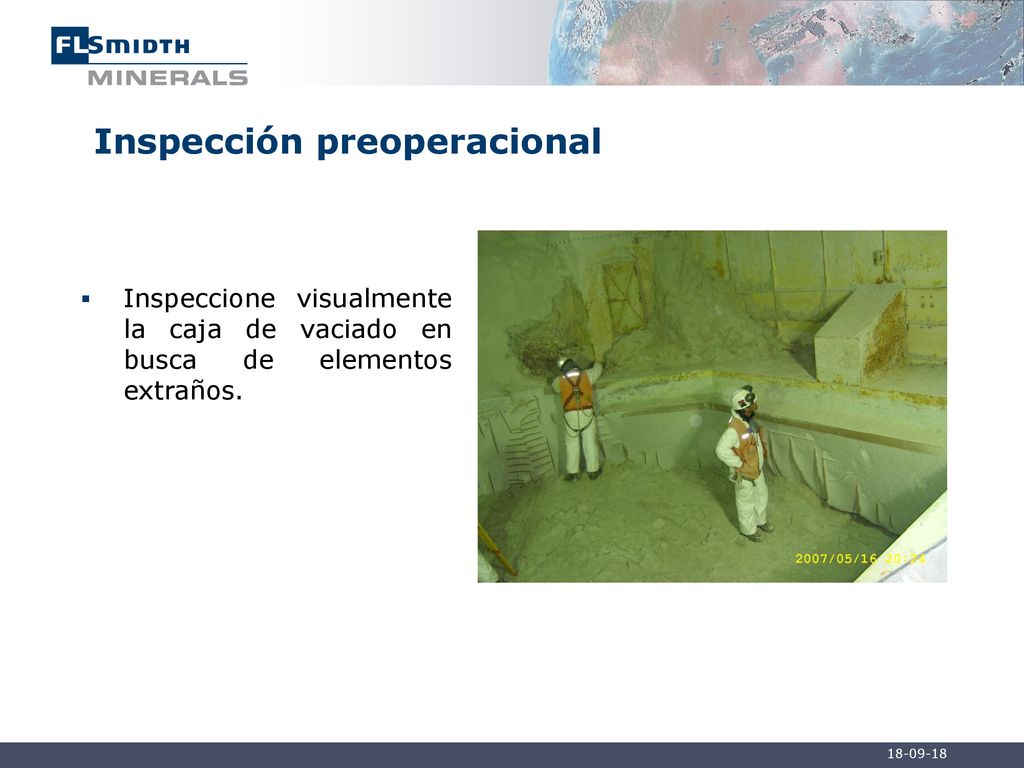

7 Inspección preoperacional
Inspeccione visualmente la caja de vaciado en busca de elementos extraños.

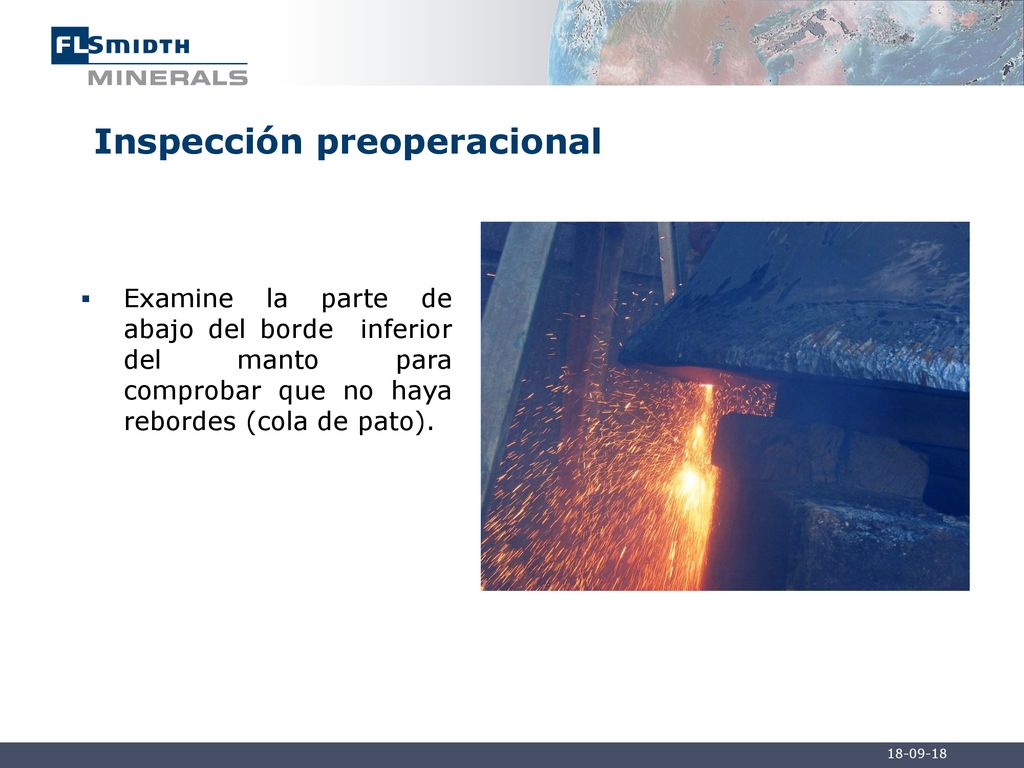

8 Inspección preoperacional
Examine la parte de abajo del borde inferior del manto para comprobar que no haya rebordes (cola de pato).

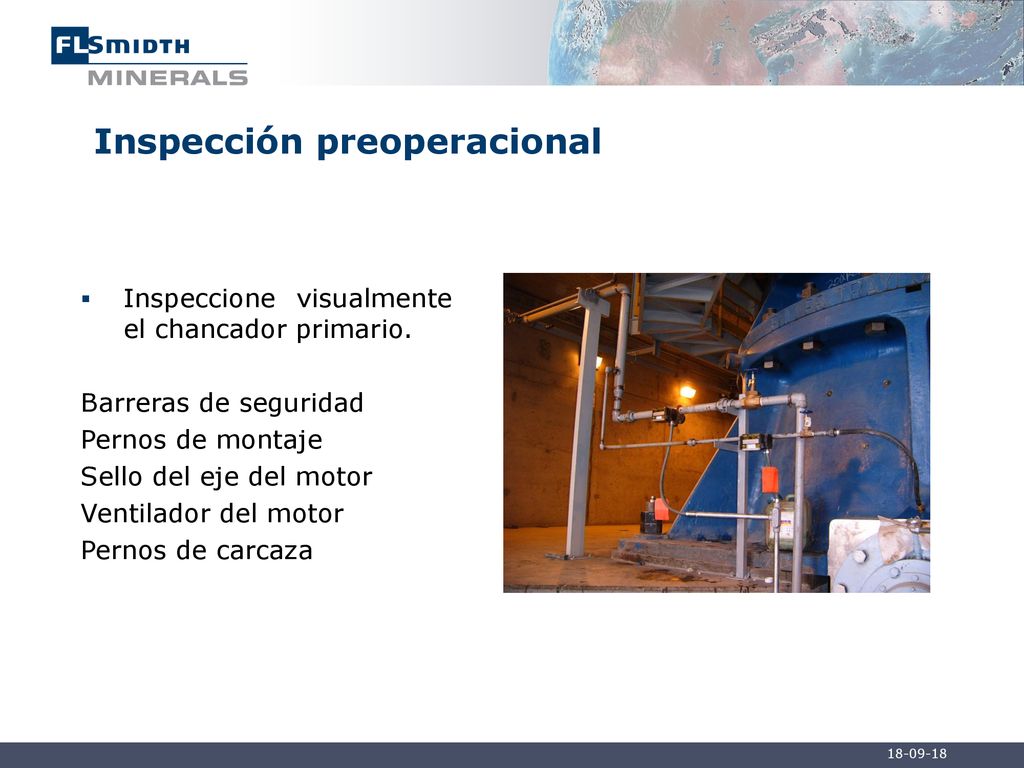

9 Inspección preoperacional
Inspeccione visualmente el chancador primario. Barreras de seguridad Pernos de montaje Sello del eje del motor Ventilador del motor Pernos de carcaza

10 Inspección preoperacional
Asegúrese que haya aire comprimido disponible en el sello de polvo.

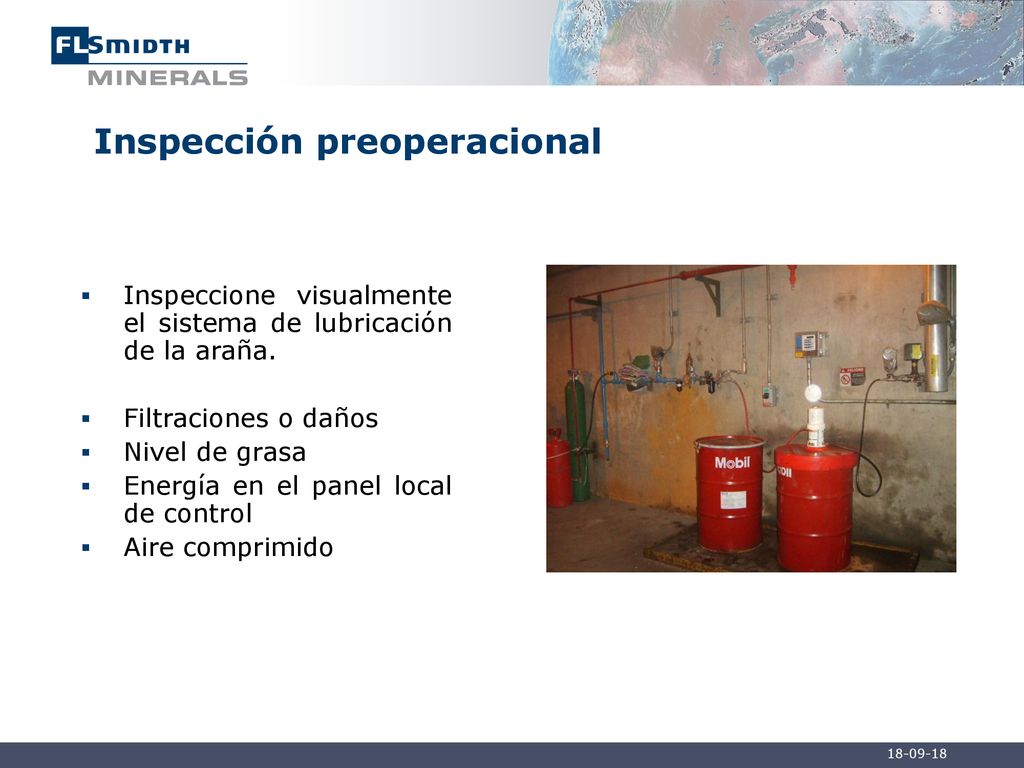

11 Inspección preoperacional
Inspeccione visualmente el sistema de lubricación de la araña. Filtraciones o daños Nivel de grasa Energía en el panel local de control Aire comprimido

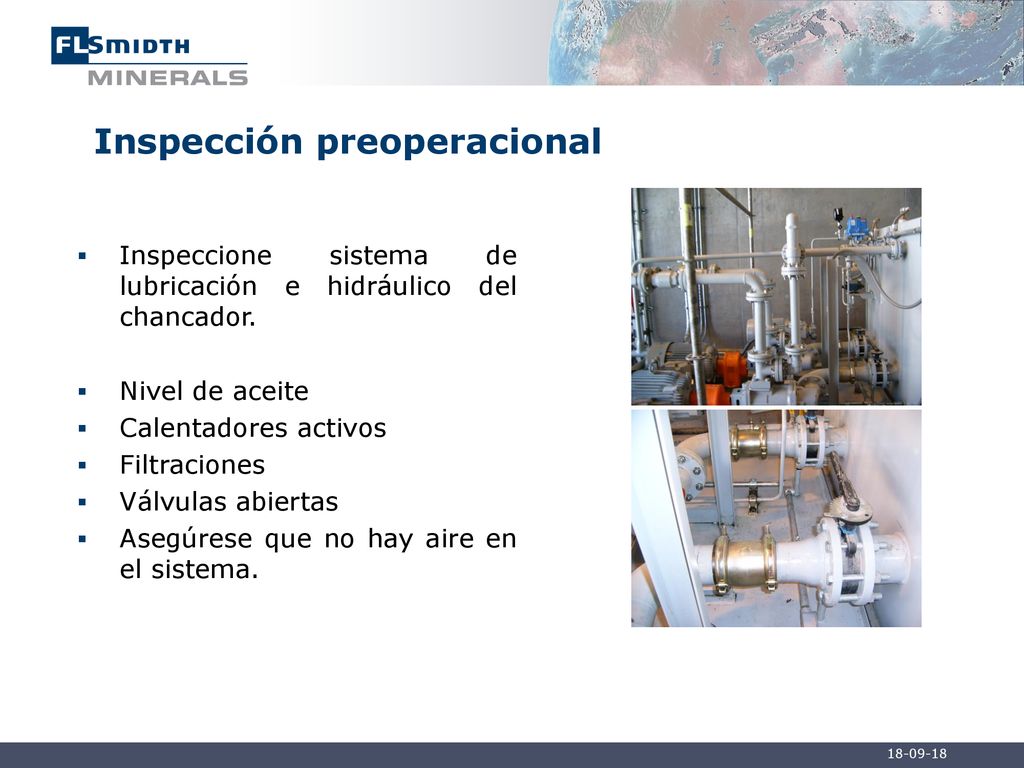

12 Inspección preoperacional
Inspeccione sistema de lubricación e hidráulico del chancador. Nivel de aceite Calentadores activos Filtraciones Válvulas abiertas Asegúrese que no hay aire en el sistema.

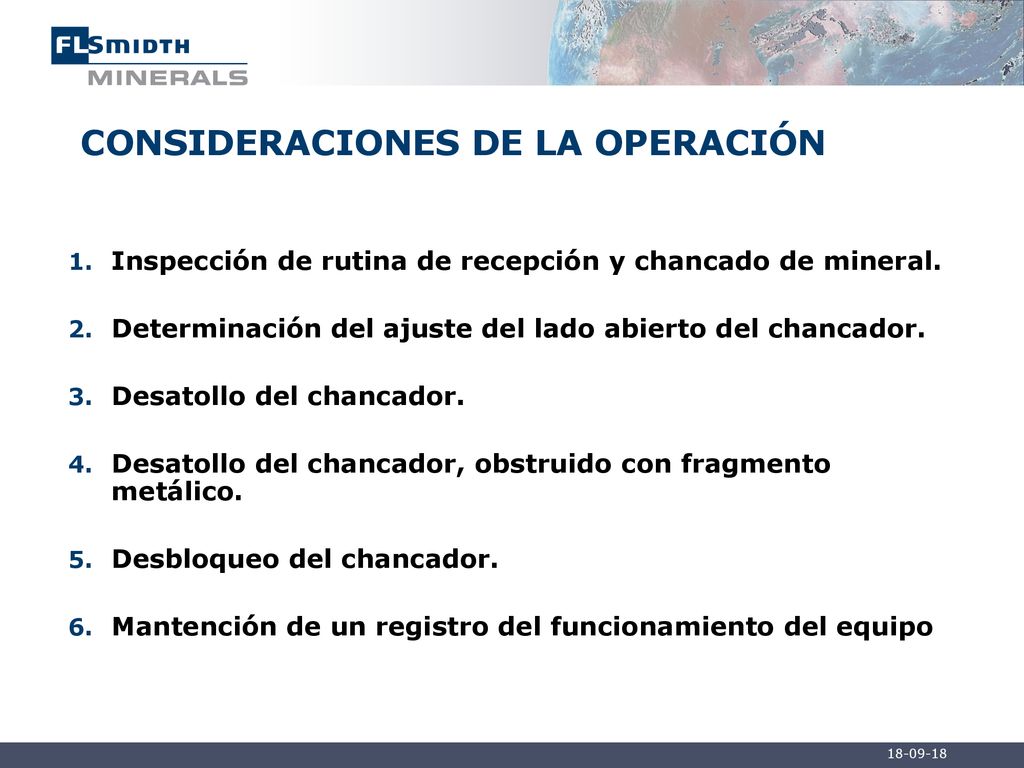

13 CONSIDERACIONES DE LA OPERACIÓN
Inspección de rutina de recepción y chancado de mineral. Determinación del ajuste del lado abierto del chancador. Desatollo del chancador. Desatollo del chancador, obstruido con fragmento metálico. Desbloqueo del chancador. Mantención de un registro del funcionamiento del equipo

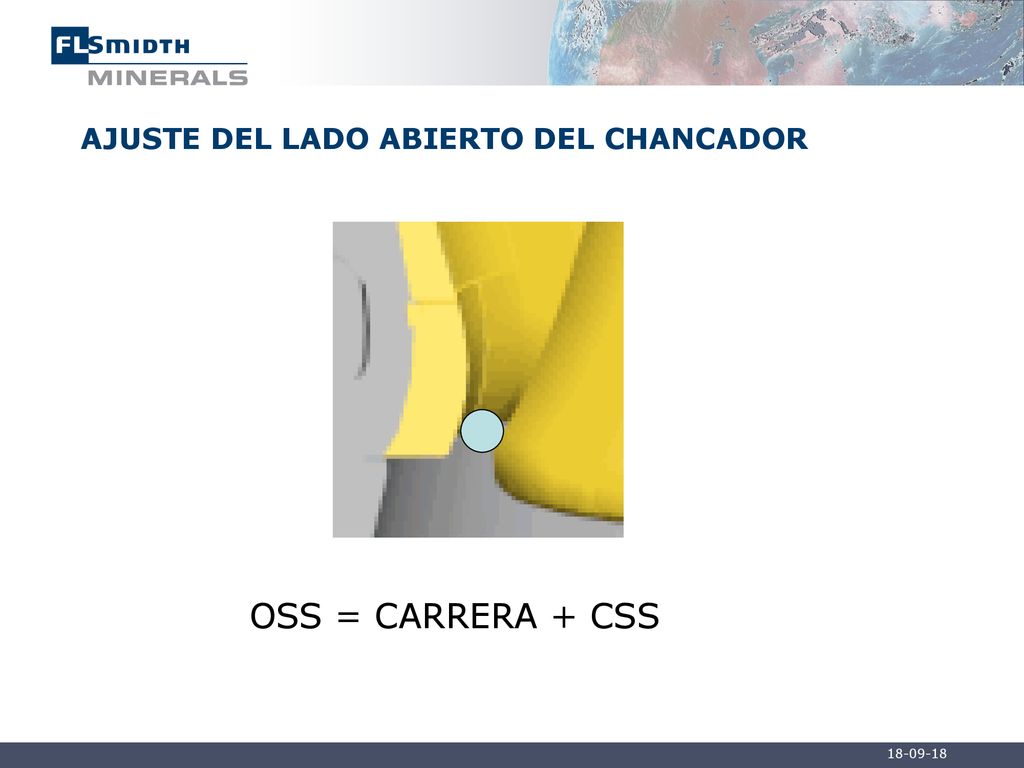

14 AJUSTE DEL LADO ABIERTO DEL CHANCADOR
OSS = CARRERA + CSS
