1 Herramienta online selección seccionadores
Marketing LV, Marzo 11/2013 Herramienta online selección seccionadores © ABB Group September 18, 2018 | Slide 1

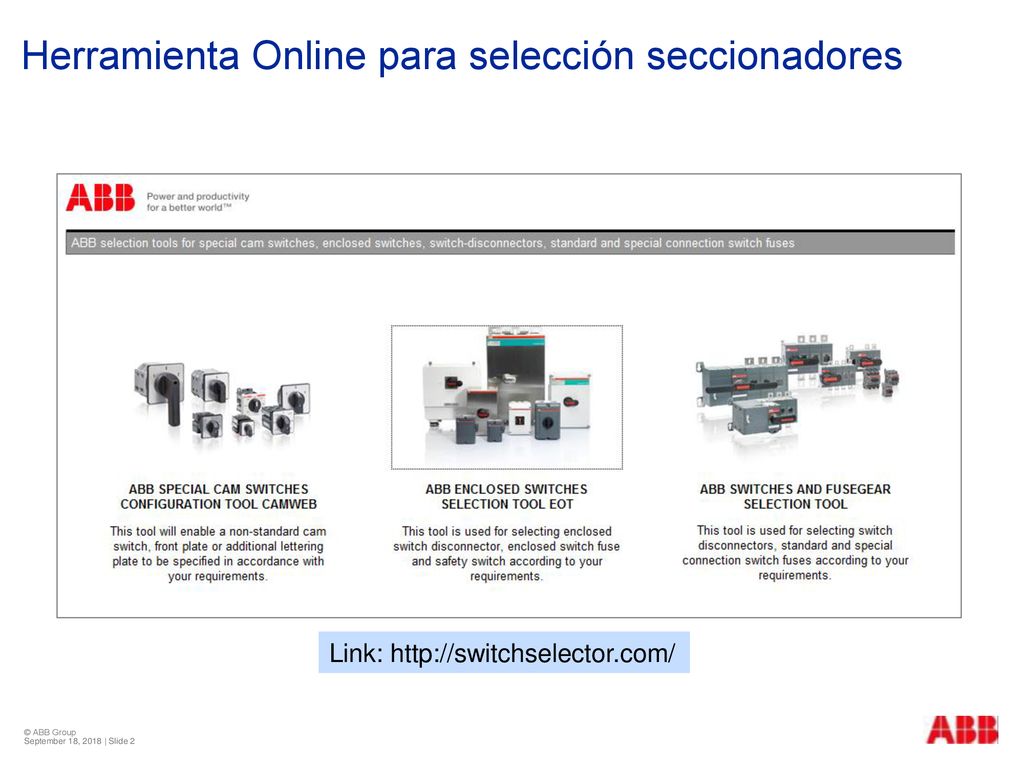

2 Herramienta Online para selección seccionadores
Link: © ABB Group September 18, 2018 | Slide 2

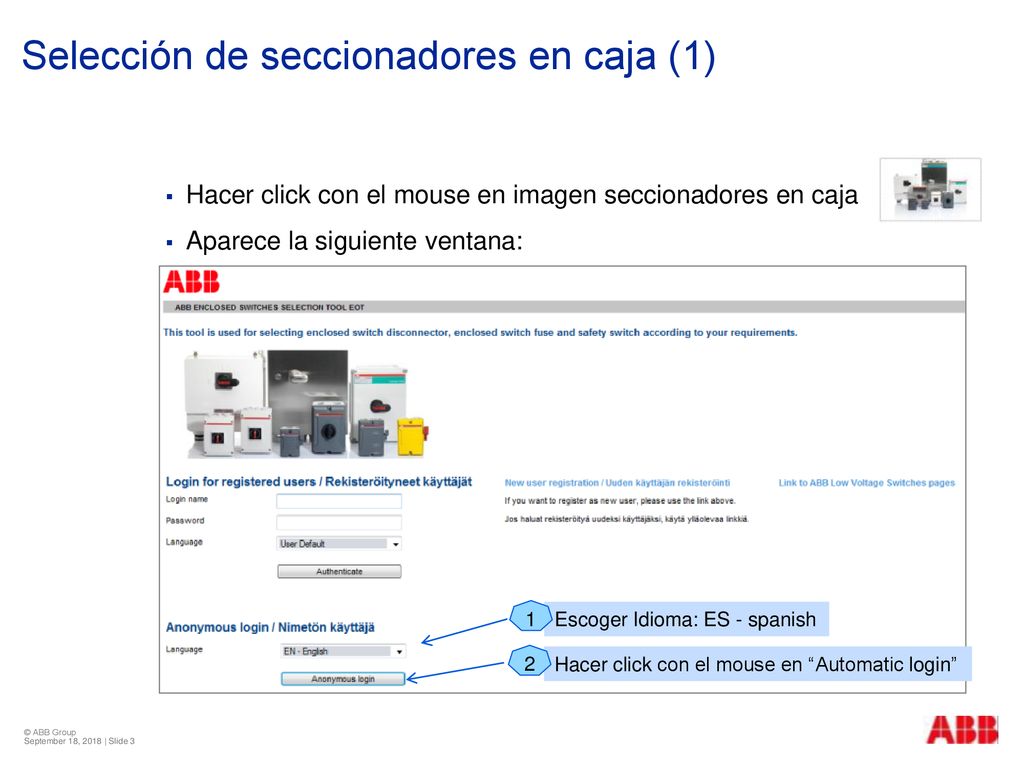

3 Selección de seccionadores en caja (1)
Hacer click con el mouse en imagen seccionadores en caja Aparece la siguiente ventana: Escoger Idioma: ES - spanish Hacer click con el mouse en “Automatic login” 1 2 © ABB Group September 18, 2018 | Slide 3

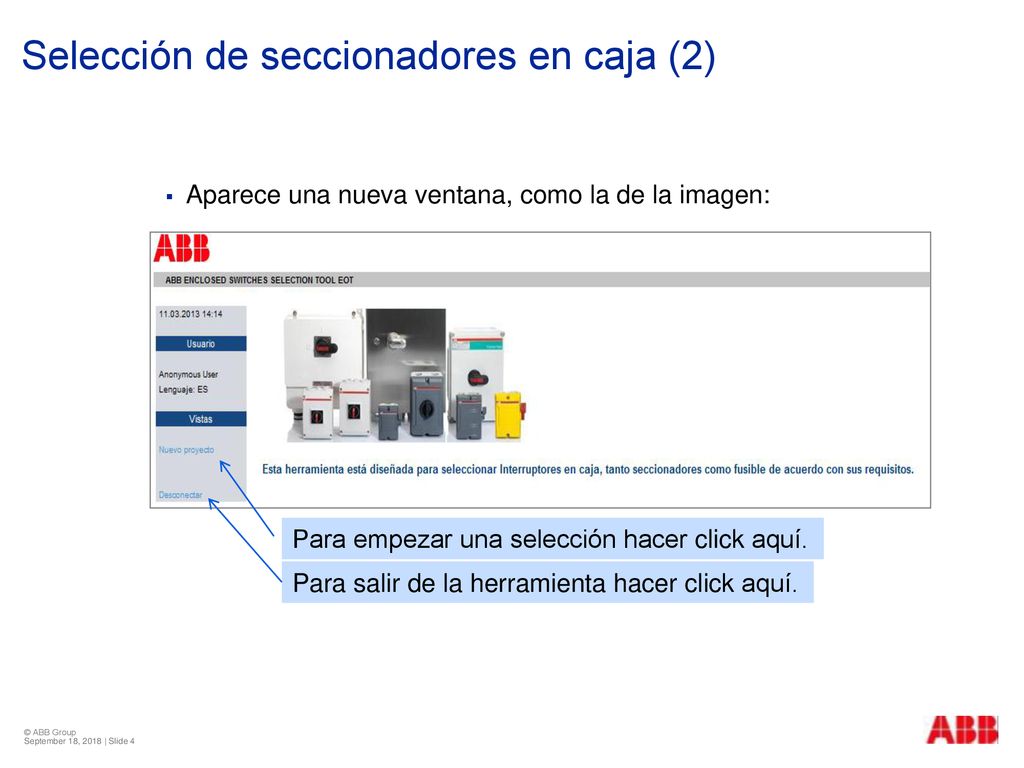

4 Selección de seccionadores en caja (2)
Aparece una nueva ventana, como la de la imagen: Para empezar una selección hacer click aquí. Para salir de la herramienta hacer click aquí. © ABB Group September 18, 2018 | Slide 4

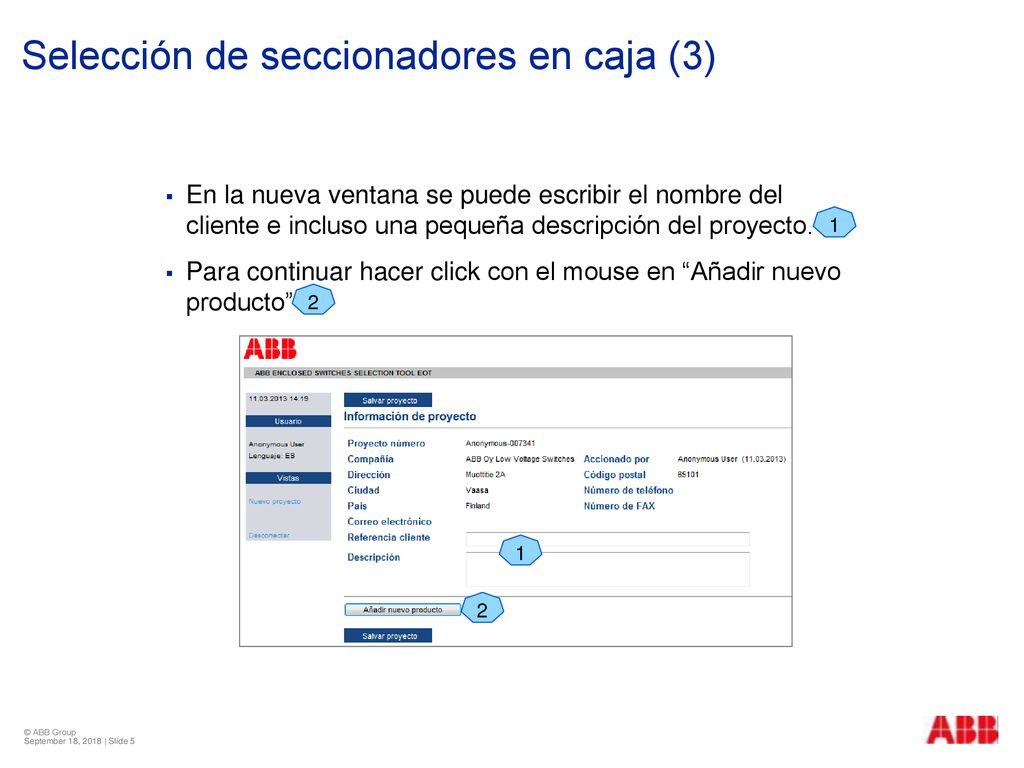

5 Selección de seccionadores en caja (3)
En la nueva ventana se puede escribir el nombre del cliente e incluso una pequeña descripción del proyecto. Para continuar hacer click con el mouse en “Añadir nuevo producto” 1 2 1 2 © ABB Group September 18, 2018 | Slide 5

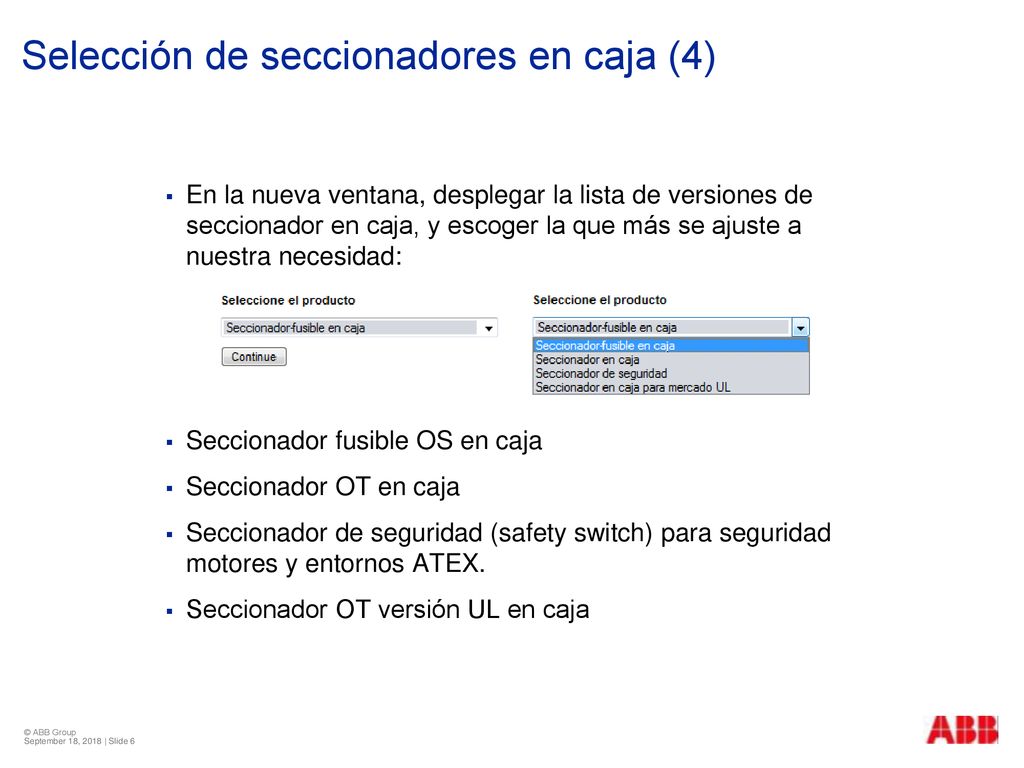

6 Selección de seccionadores en caja (4)
En la nueva ventana, desplegar la lista de versiones de seccionador en caja, y escoger la que más se ajuste a nuestra necesidad: Seccionador fusible OS en caja Seccionador OT en caja Seccionador de seguridad (safety switch) para seguridad motores y entornos ATEX. Seccionador OT versión UL en caja © ABB Group September 18, 2018 | Slide 6

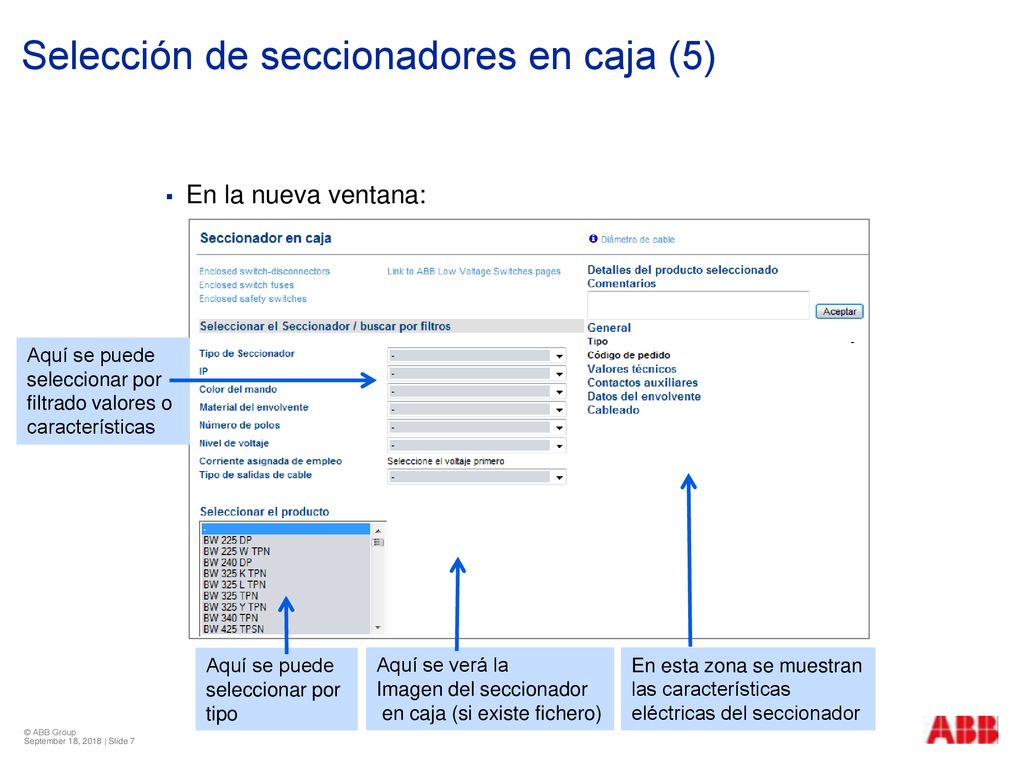

7 Selección de seccionadores en caja (5)
En la nueva ventana: Aquí se puede seleccionar por filtrado valores o características Aquí se puede seleccionar por tipo Aquí se verá la Imagen del seccionador en caja (si existe fichero) En esta zona se muestran las características eléctricas del seccionador © ABB Group September 18, 2018 | Slide 7

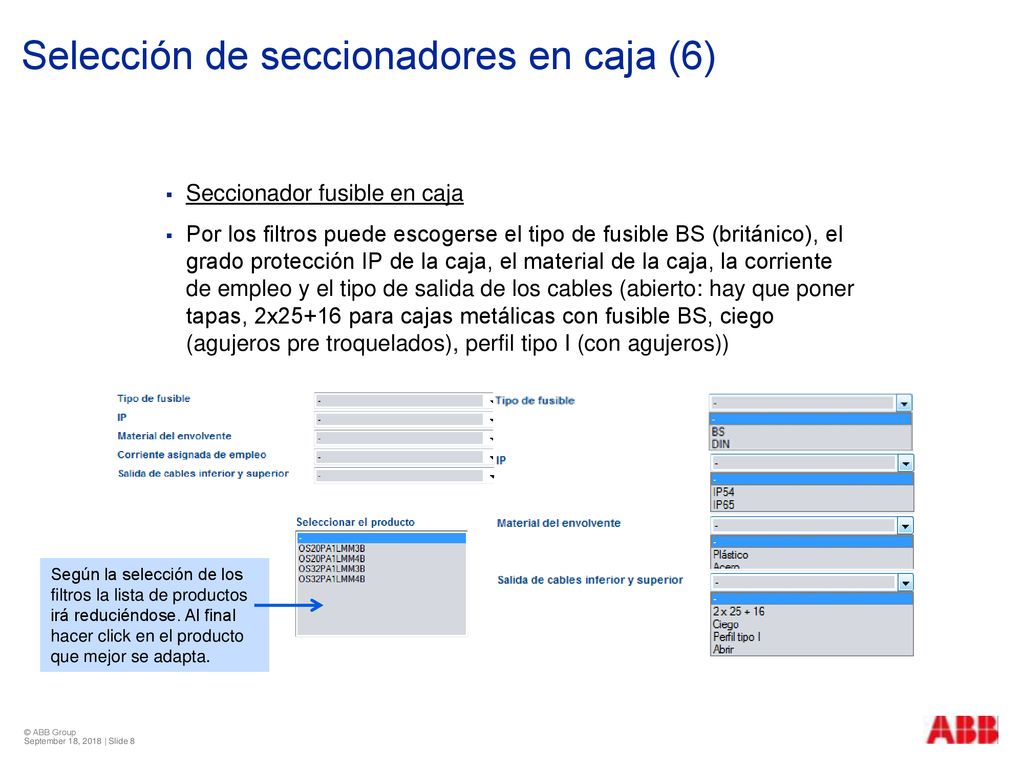

8 Selección de seccionadores en caja (6)
Seccionador fusible en caja Por los filtros puede escogerse el tipo de fusible BS (británico), el grado protección IP de la caja, el material de la caja, la corriente de empleo y el tipo de salida de los cables (abierto: hay que poner tapas, 2x25+16 para cajas metálicas con fusible BS, ciego (agujeros pre troquelados), perfil tipo I (con agujeros)) Según la selección de los filtros la lista de productos irá reduciéndose. Al final hacer click en el producto que mejor se adapta. © ABB Group September 18, 2018 | Slide 8

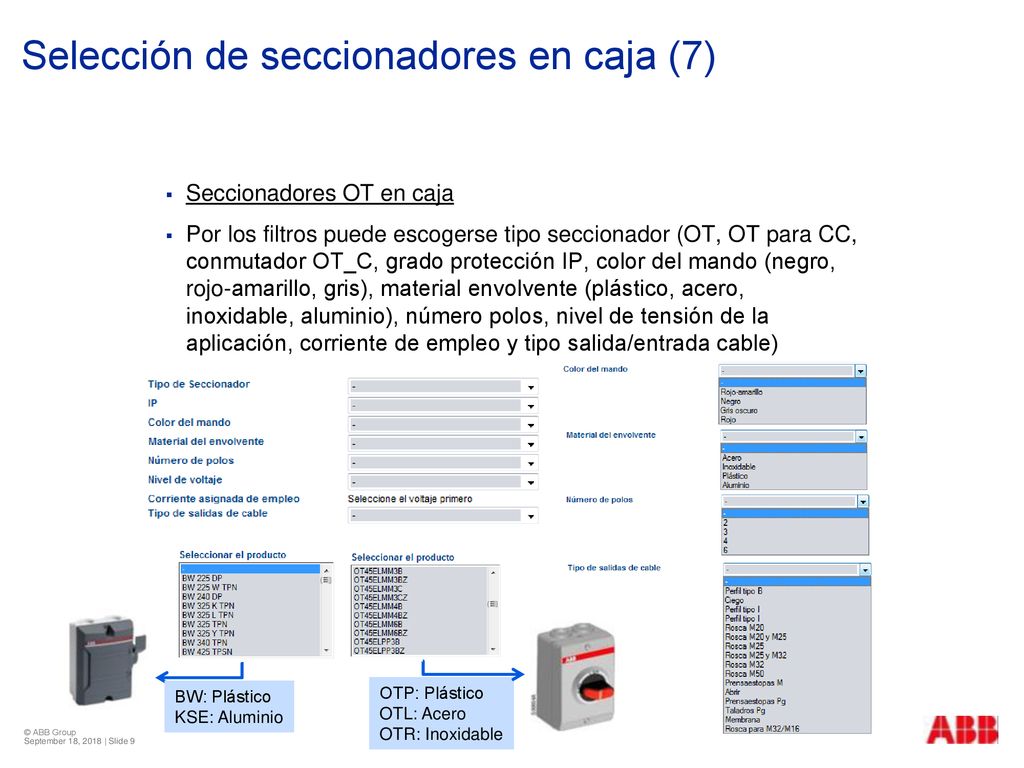

9 Selección de seccionadores en caja (7)
Seccionadores OT en caja Por los filtros puede escogerse tipo seccionador (OT, OT para CC, conmutador OT_C, grado protección IP, color del mando (negro, rojo-amarillo, gris), material envolvente (plástico, acero, inoxidable, aluminio), número polos, nivel de tensión de la aplicación, corriente de empleo y tipo salida/entrada cable) BW: Plástico KSE: Aluminio OTP: Plástico OTL: Acero OTR: Inoxidable © ABB Group September 18, 2018 | Slide 9

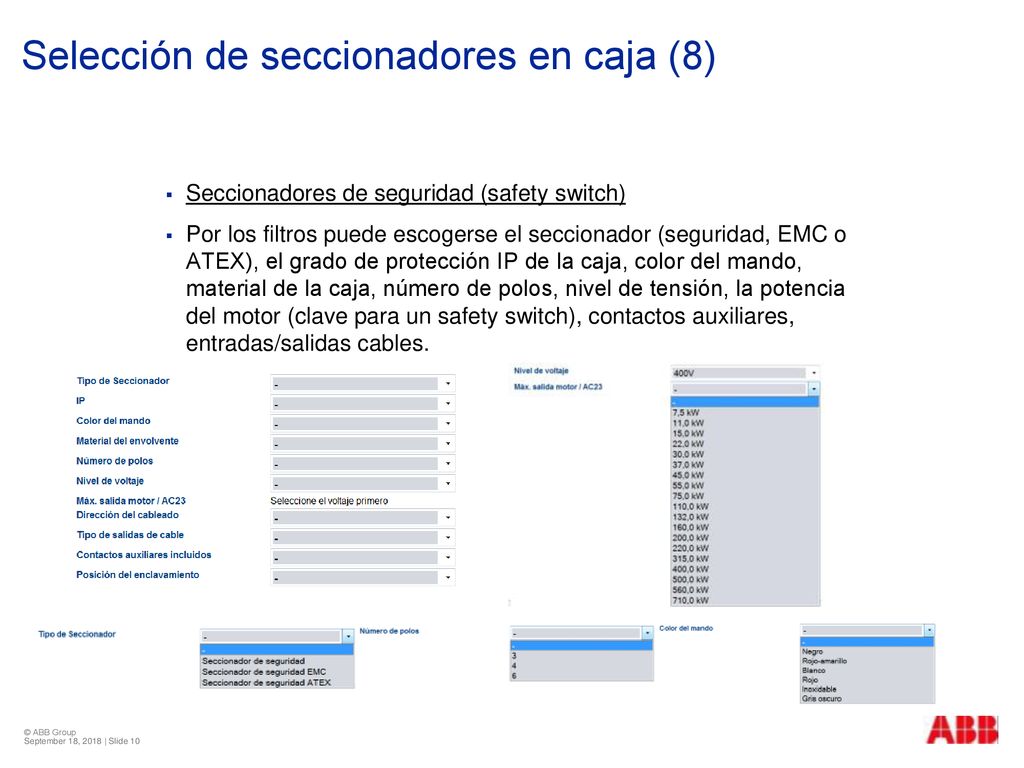

10 Selección de seccionadores en caja (8)
Seccionadores de seguridad (safety switch) Por los filtros puede escogerse el seccionador (seguridad, EMC o ATEX), el grado de protección IP de la caja, color del mando, material de la caja, número de polos, nivel de tensión, la potencia del motor (clave para un safety switch), contactos auxiliares, entradas/salidas cables. © ABB Group September 18, 2018 | Slide 10

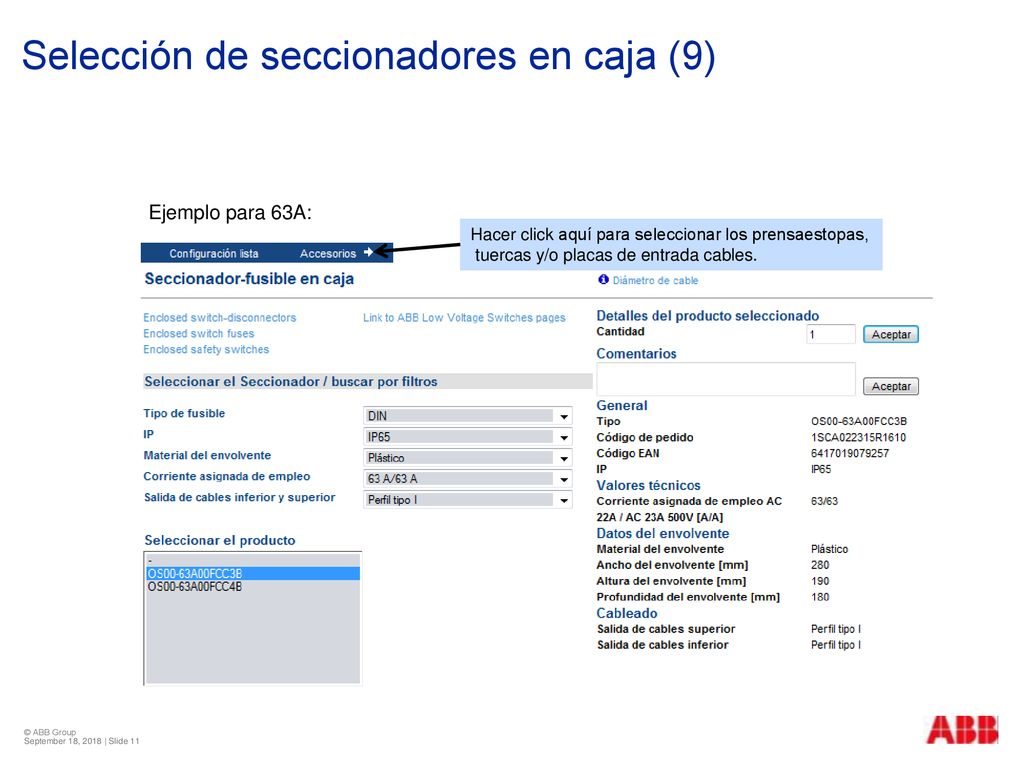

11 Selección de seccionadores en caja (9)
Ejemplo para 63A: Hacer click aquí para seleccionar los prensaestopas, tuercas y/o placas de entrada cables. © ABB Group September 18, 2018 | Slide 11

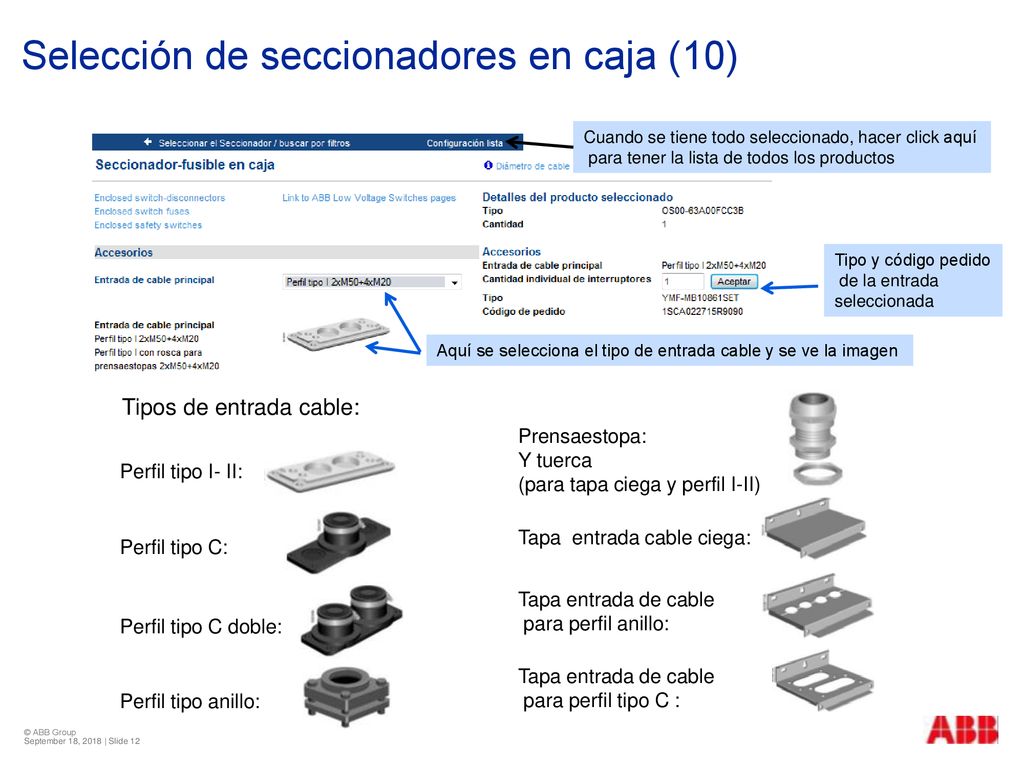

12 Selección de seccionadores en caja (10)
Cuando se tiene todo seleccionado, hacer click aquí para tener la lista de todos los productos Tipo y código pedido de la entrada seleccionada Aquí se selecciona el tipo de entrada cable y se ve la imagen Tipos de entrada cable: Prensaestopa: Y tuerca (para tapa ciega y perfil I-II) Perfil tipo I- II: Tapa entrada cable ciega: Perfil tipo C: Tapa entrada de cable para perfil anillo: Perfil tipo C doble: Tapa entrada de cable para perfil tipo C : Perfil tipo anillo: © ABB Group September 18, 2018 | Slide 12

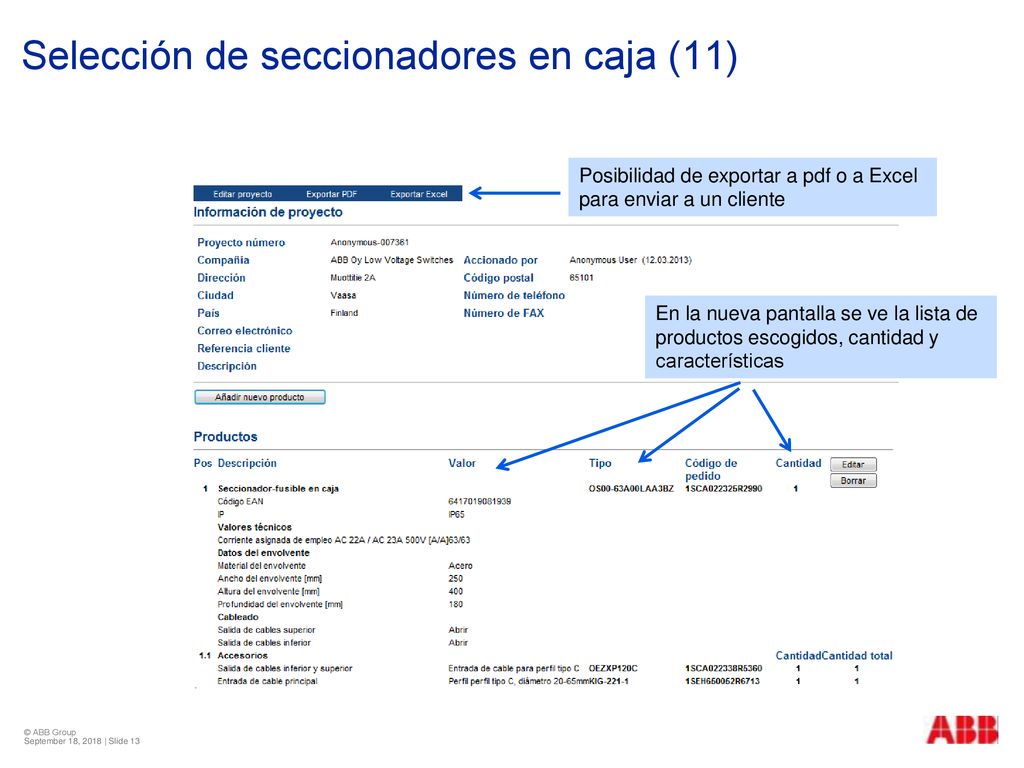

13 Selección de seccionadores en caja (11)
Posibilidad de exportar a pdf o a Excel para enviar a un cliente En la nueva pantalla se ve la lista de productos escogidos, cantidad y características © ABB Group September 18, 2018 | Slide 13

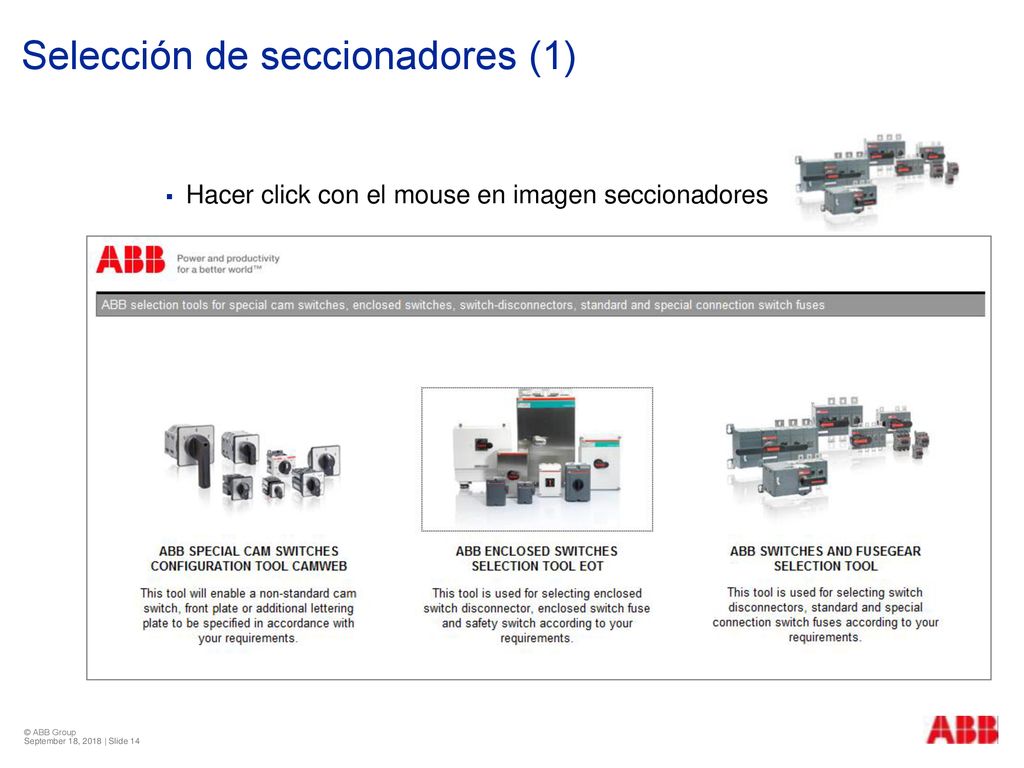

14 Selección de seccionadores (1)
Hacer click con el mouse en imagen seccionadores © ABB Group September 18, 2018 | Slide 14

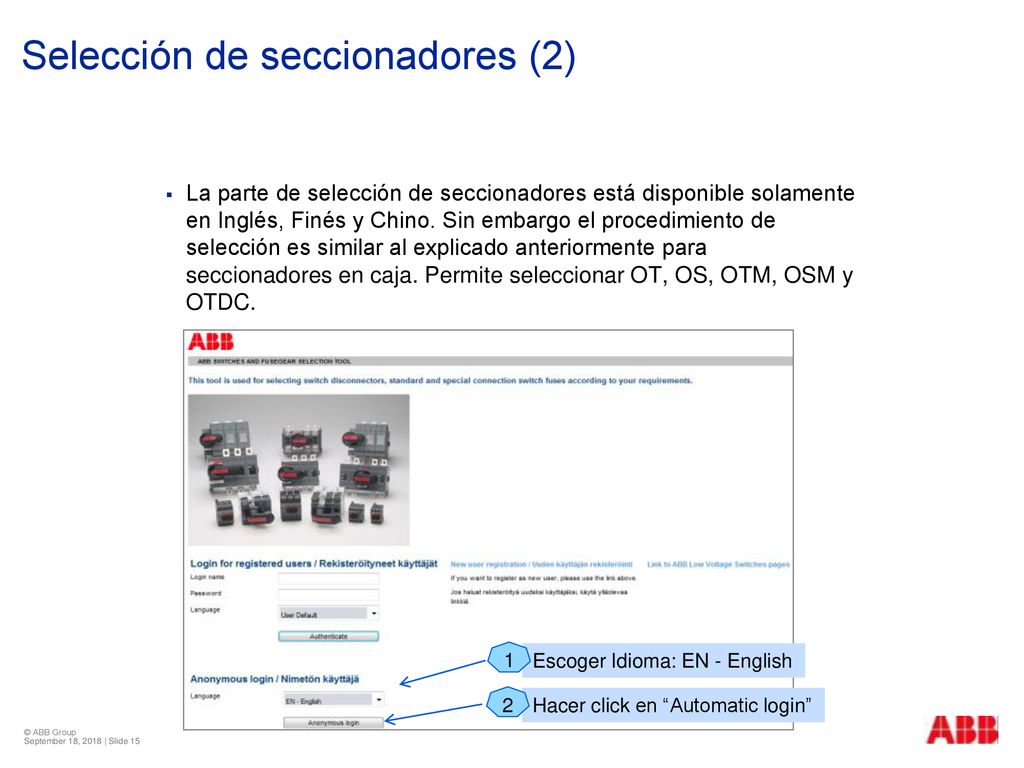

15 Selección de seccionadores (2)
La parte de selección de seccionadores está disponible solamente en Inglés, Finés y Chino. Sin embargo el procedimiento de selección es similar al explicado anteriormente para seccionadores en caja. Permite seleccionar OT, OS, OTM, OSM y OTDC. Escoger Idioma: EN - English Hacer click en “Automatic login” 1 2 © ABB Group September 18, 2018 | Slide 15

16 Selección de seccionadores (3)
Para empezar una selección hacer click aquí. Para salir de la herramienta hacer click aquí. En la nueva ventana, para seleccionar producto hacer click aquí. © ABB Group September 18, 2018 | Slide 16

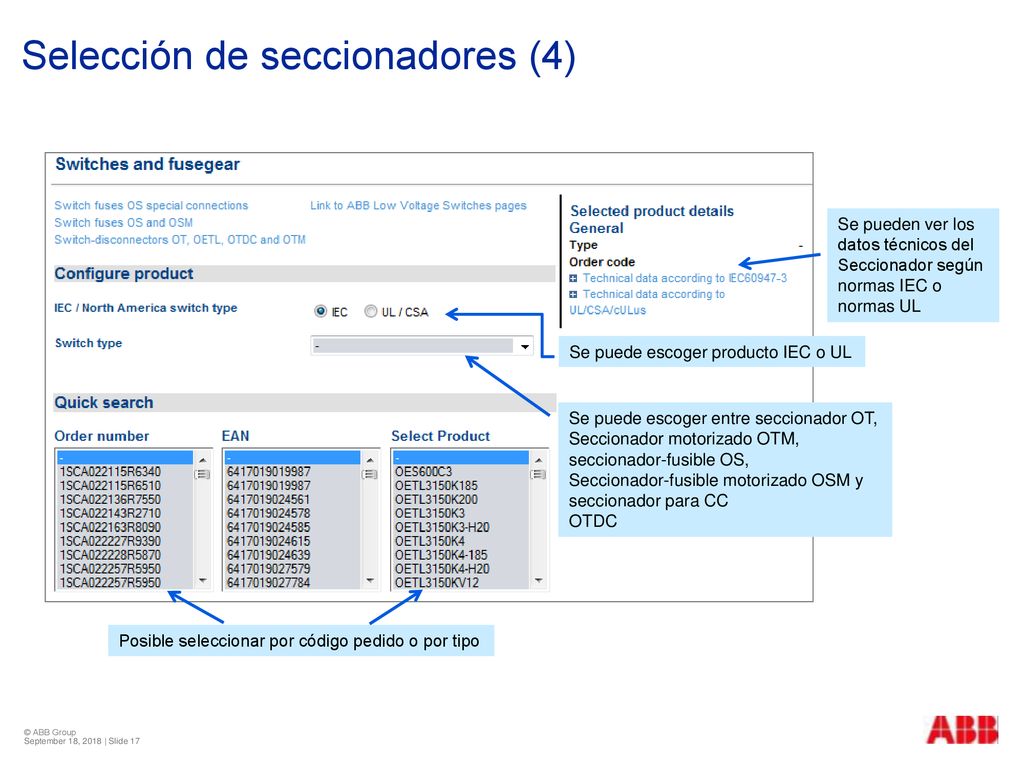

17 Selección de seccionadores (4)
Se pueden ver los datos técnicos del Seccionador según normas IEC o normas UL Se puede escoger producto IEC o UL Se puede escoger entre seccionador OT, Seccionador motorizado OTM, seccionador-fusible OS, Seccionador-fusible motorizado OSM y seccionador para CC OTDC Posible seleccionar por código pedido o por tipo © ABB Group September 18, 2018 | Slide 17

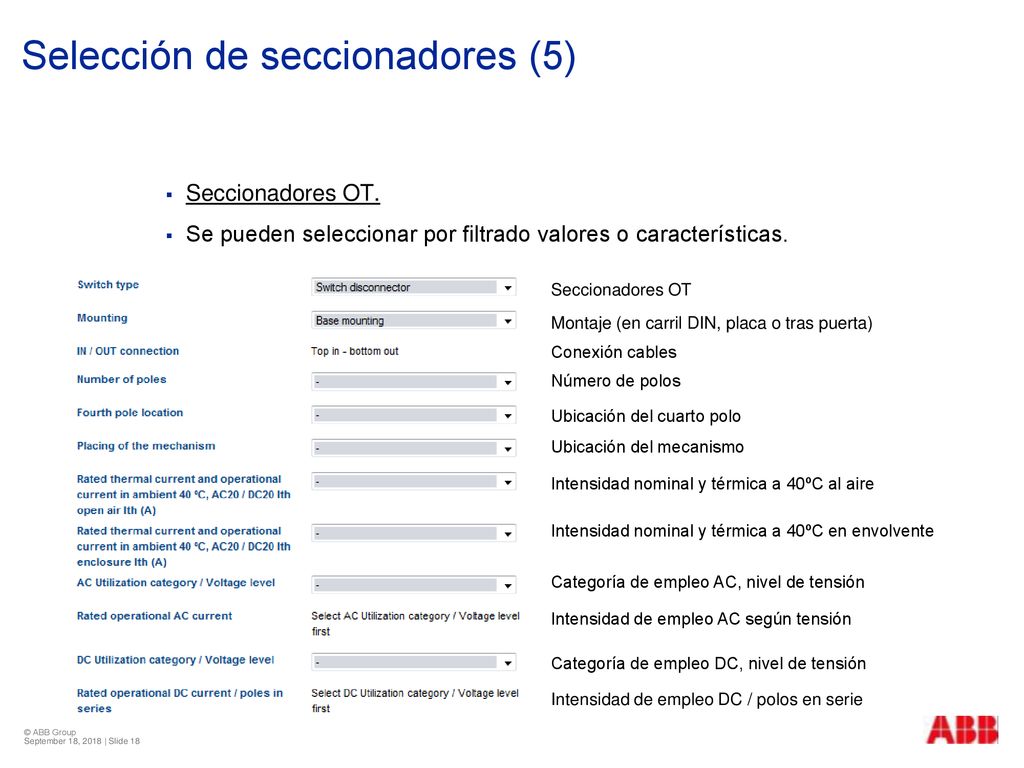

18 Selección de seccionadores (5)
Seccionadores OT. Se pueden seleccionar por filtrado valores o características. Seccionadores OT Montaje (en carril DIN, placa o tras puerta) Conexión cables Número de polos Ubicación del cuarto polo Ubicación del mecanismo Intensidad nominal y térmica a 40ºC al aire Intensidad nominal y térmica a 40ºC en envolvente Categoría de empleo AC, nivel de tensión Intensidad de empleo AC según tensión Categoría de empleo DC, nivel de tensión Intensidad de empleo DC / polos en serie © ABB Group September 18, 2018 | Slide 18

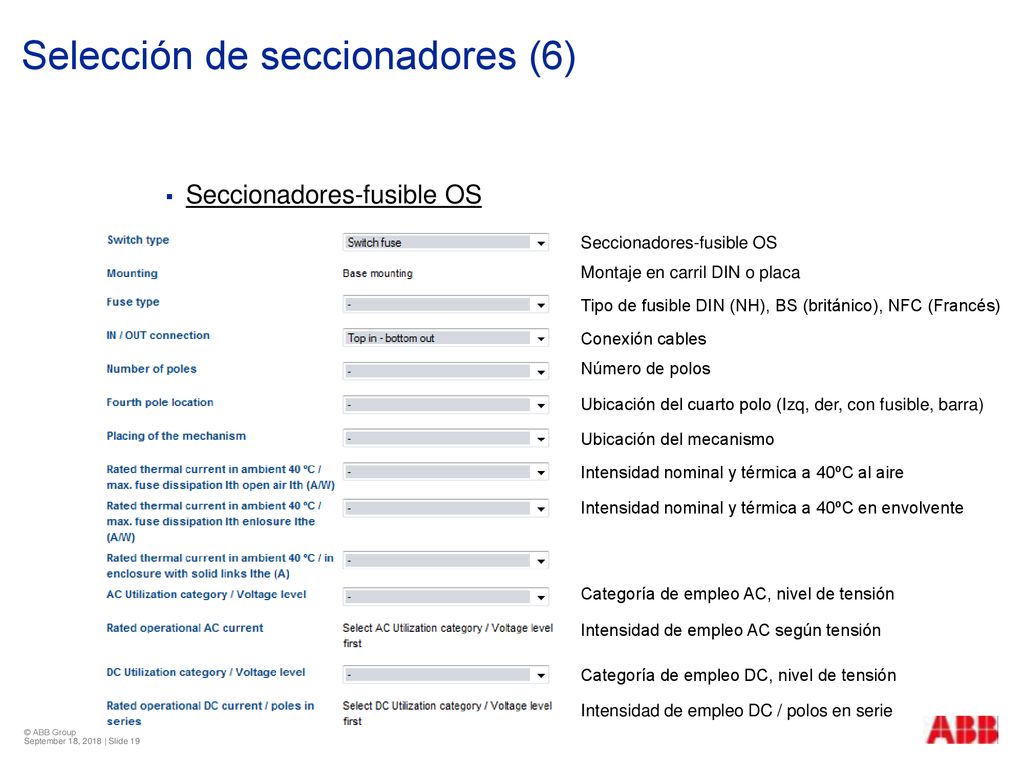

19 Selección de seccionadores (6)
Seccionadores-fusible OS Seccionadores-fusible OS Montaje en carril DIN o placa Tipo de fusible DIN (NH), BS (británico), NFC (Francés) Conexión cables Número de polos Ubicación del cuarto polo (Izq, der, con fusible, barra) Ubicación del mecanismo Intensidad nominal y térmica a 40ºC al aire Intensidad nominal y térmica a 40ºC en envolvente Categoría de empleo AC, nivel de tensión Intensidad de empleo AC según tensión Categoría de empleo DC, nivel de tensión © ABB Group September 18, 2018 | Slide 19 Intensidad de empleo DC / polos en serie

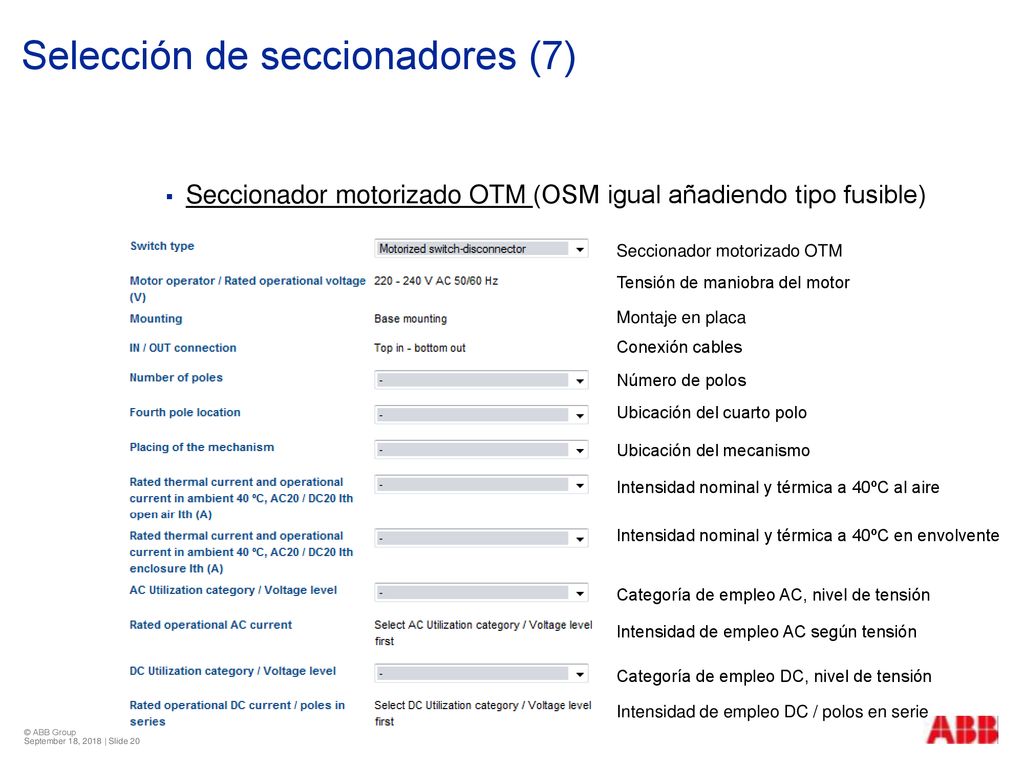

20 Selección de seccionadores (7)
Seccionador motorizado OTM (OSM igual añadiendo tipo fusible) Seccionador motorizado OTM Tensión de maniobra del motor Montaje en placa Conexión cables Número de polos Ubicación del cuarto polo Ubicación del mecanismo Intensidad nominal y térmica a 40ºC al aire Intensidad nominal y térmica a 40ºC en envolvente Categoría de empleo AC, nivel de tensión Intensidad de empleo AC según tensión Categoría de empleo DC, nivel de tensión © ABB Group September 18, 2018 | Slide 20 Intensidad de empleo DC / polos en serie

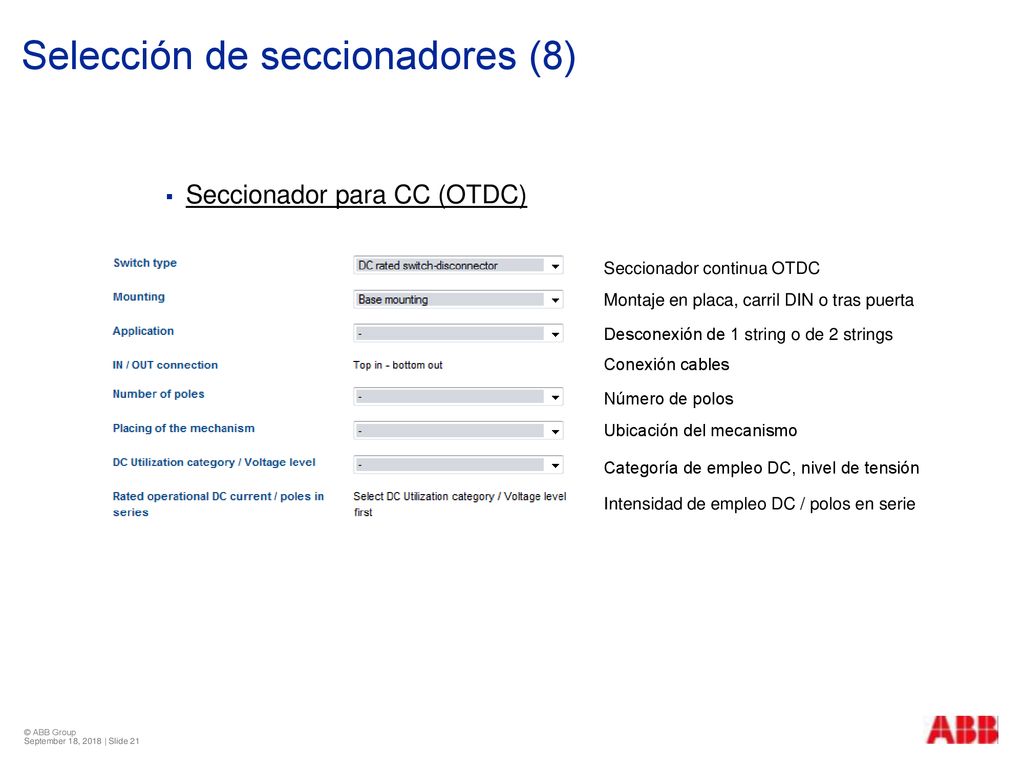

21 Selección de seccionadores (8)
Seccionador para CC (OTDC) Seccionador continua OTDC Montaje en placa, carril DIN o tras puerta Desconexión de 1 string o de 2 strings Conexión cables Número de polos Ubicación del mecanismo Categoría de empleo DC, nivel de tensión Intensidad de empleo DC / polos en serie © ABB Group September 18, 2018 | Slide 21

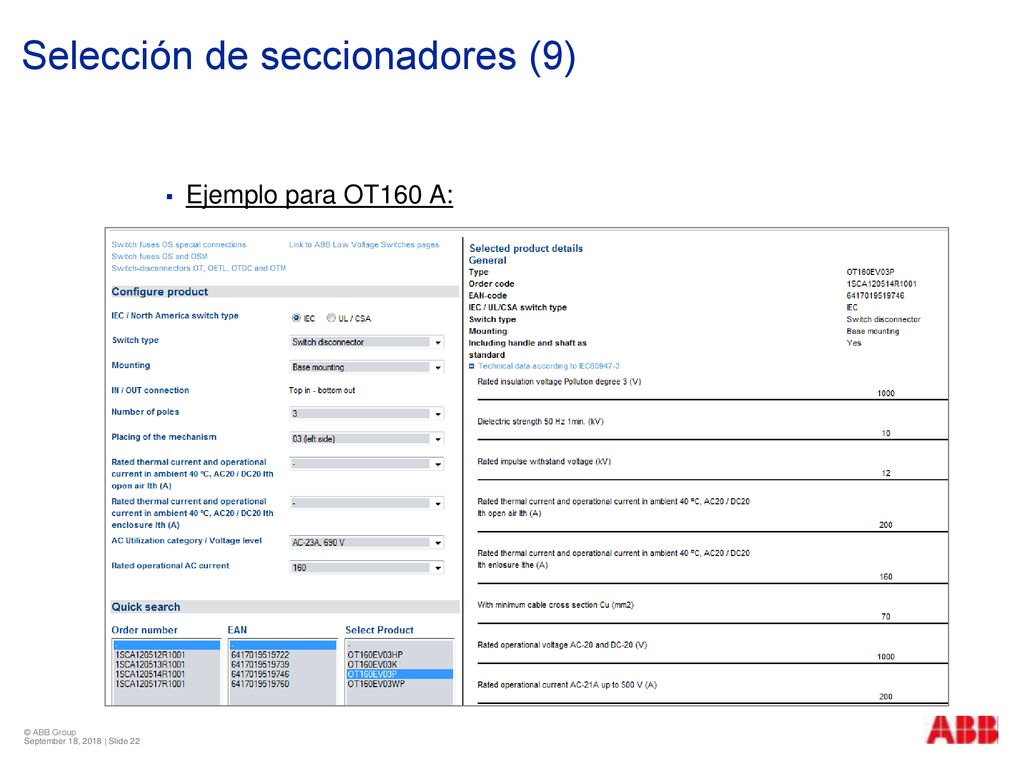

22 Selección de seccionadores (9)
Ejemplo para OT160 A: © ABB Group September 18, 2018 | Slide 22

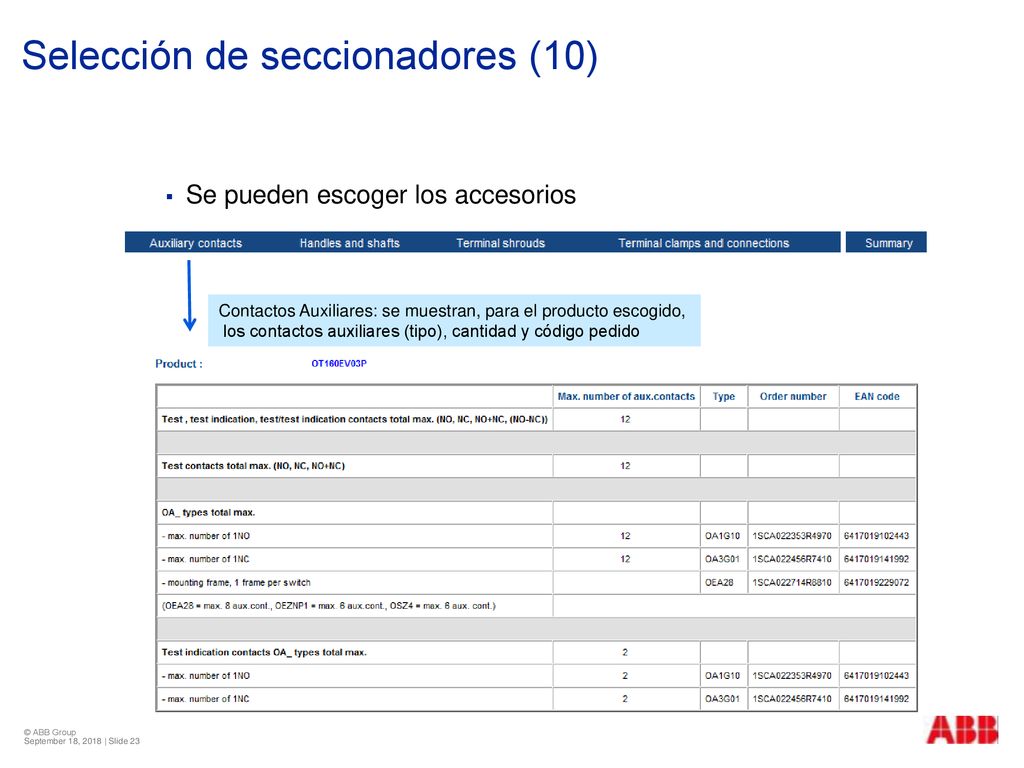

23 Selección de seccionadores (10)
Se pueden escoger los accesorios Contactos Auxiliares: se muestran, para el producto escogido, los contactos auxiliares (tipo), cantidad y código pedido © ABB Group September 18, 2018 | Slide 23

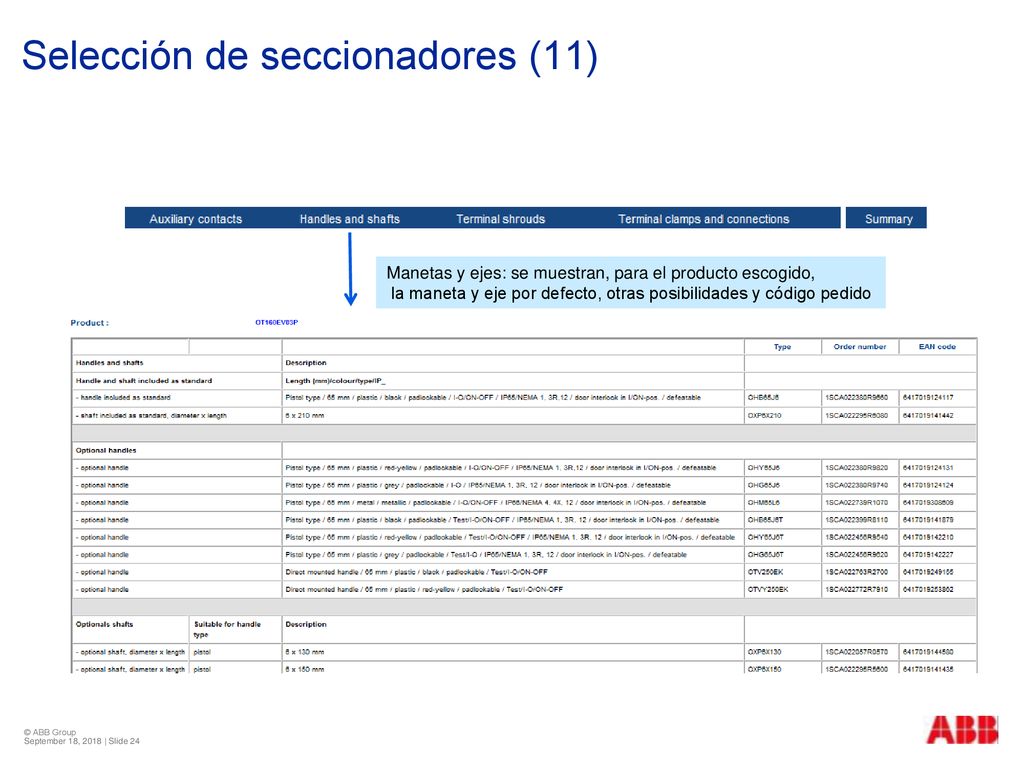

24 Selección de seccionadores (11)
Manetas y ejes: se muestran, para el producto escogido, la maneta y eje por defecto, otras posibilidades y código pedido © ABB Group September 18, 2018 | Slide 24

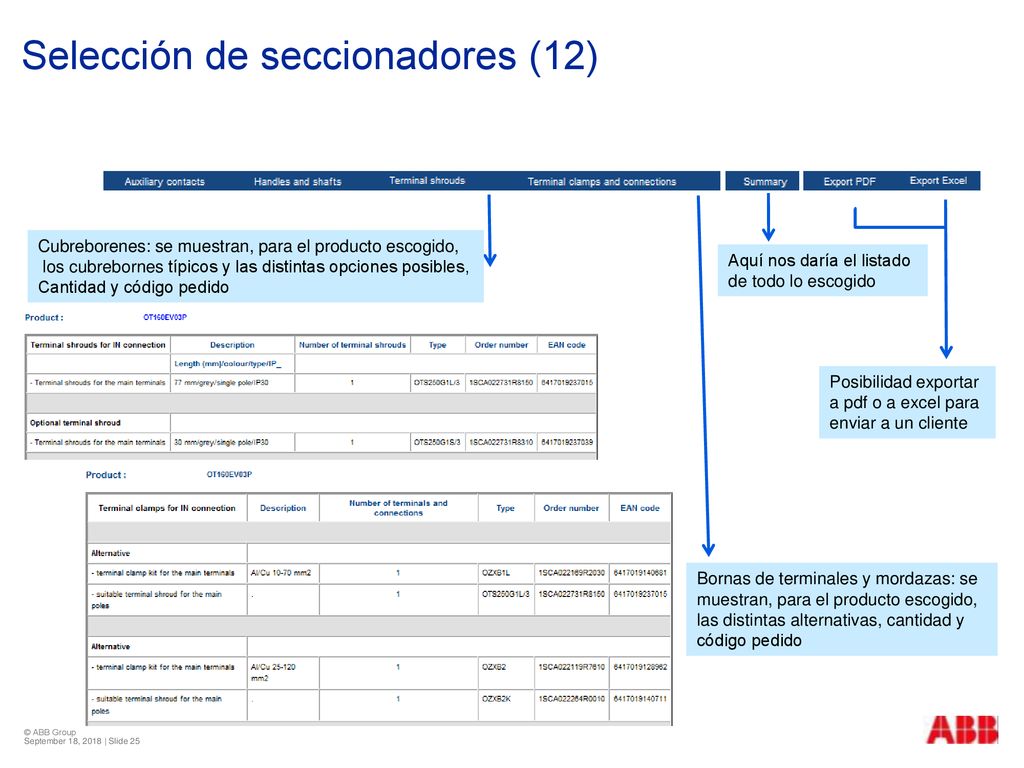

25 Selección de seccionadores (12)
Cubreborenes: se muestran, para el producto escogido, los cubrebornes típicos y las distintas opciones posibles, Cantidad y código pedido Aquí nos daría el listado de todo lo escogido Posibilidad exportar a pdf o a excel para enviar a un cliente Bornas de terminales y mordazas: se muestran, para el producto escogido, las distintas alternativas, cantidad y código pedido © ABB Group September 18, 2018 | Slide 25
