18/09/2018 Solución Aastra 5000 Febrero 2011.

18/09/2018 Solución Aastra 5000 Febrero 2011

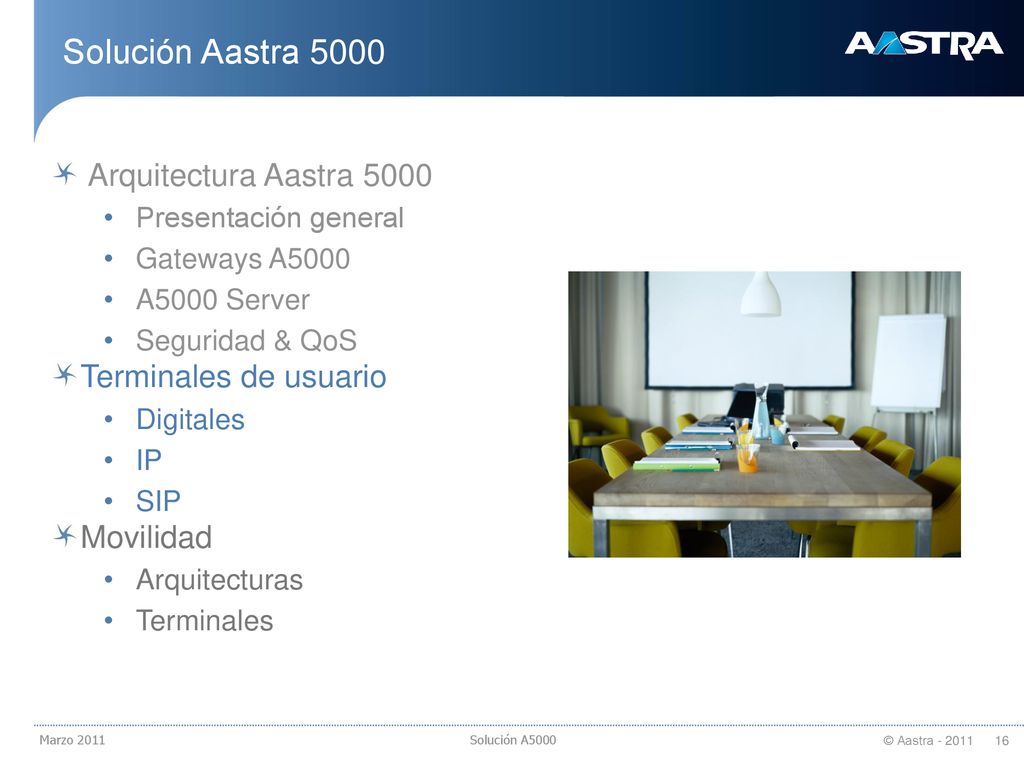

Solución Aastra 5000 Arquitectura Aastra 5000 Terminales de usuario

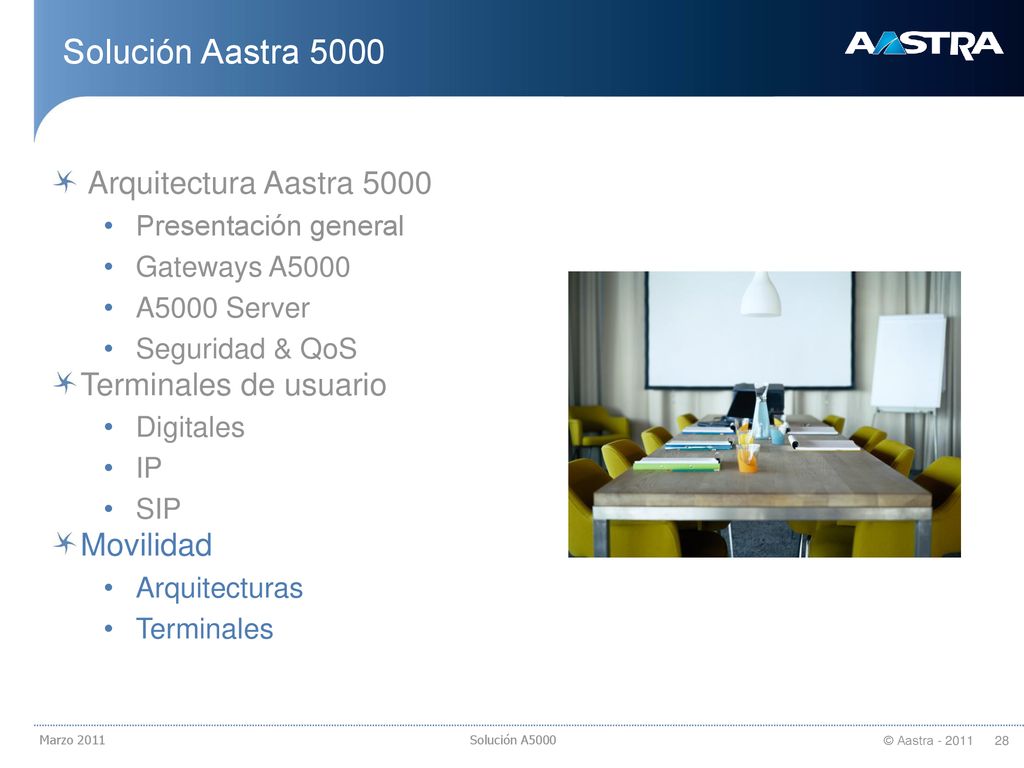

18/09/2018 Arquitectura Aastra 5000 Presentación general Gateways A5000 A5000 Server Seguridad & QoS Terminales de usuario Digitales IP SIP Movilidad Arquitecturas Terminales Marzo 2011 Solución A5000

Arquitectura Aastra 5000 Presentación general

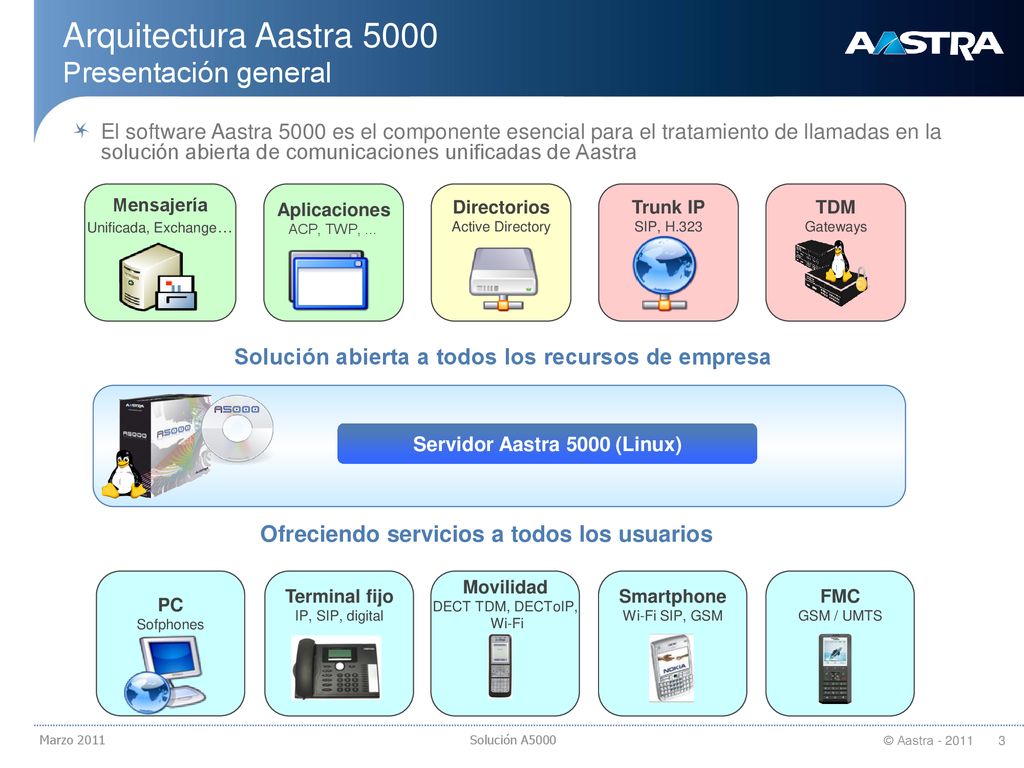

18/09/2018 Arquitectura Aastra 5000 Presentación general El software Aastra 5000 es el componente esencial para el tratamiento de llamadas en la solución abierta de comunicaciones unificadas de Aastra Mensajería Unificada, Exchange… Aplicaciones ACP, TWP, … Directorios Active Directory Trunk IP SIP, H.323 TDM Gateways Solución abierta a todos los recursos de empresa Servidor Aastra 5000 (Linux) Ofreciendo servicios a todos los usuarios PC Sofphones Terminal fijo IP, SIP, digital Movilidad DECT TDM, DECToIP, Wi-Fi Smartphone Wi-Fi SIP, GSM FMC GSM / UMTS Marzo 2011 Solución A5000

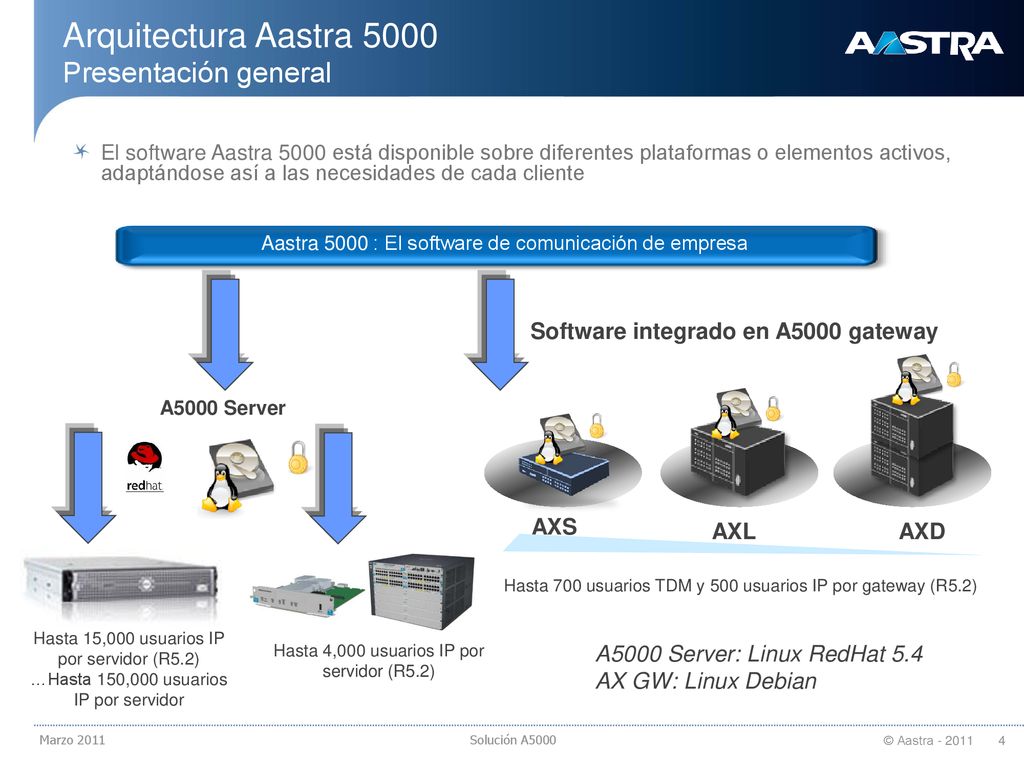

18/09/2018 Arquitectura Aastra 5000 Presentación general El software Aastra 5000 está disponible sobre diferentes plataformas o elementos activos, adaptándose así a las necesidades de cada cliente Aastra 5000 : El software de comunicación de empresa A5000 Server AXD AXS AXL Software integrado en A5000 gateway Hasta 700 usuarios TDM y 500 usuarios IP por gateway (R5.2) Hasta 15,000 usuarios IP por servidor (R5.2) …Hasta 150,000 usuarios IP por servidor Hasta 4,000 usuarios IP por servidor (R5.2) A5000 Server: Linux RedHat 5.4 AX GW: Linux Debian Marzo 2011 Solución A5000

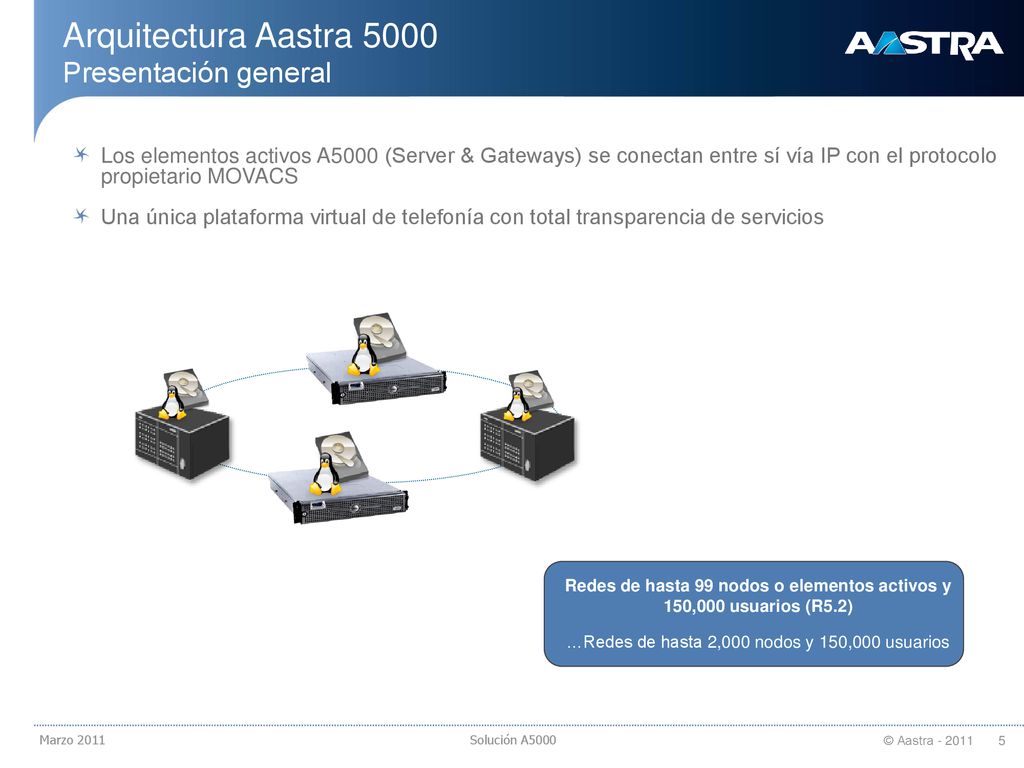

18/09/2018 Arquitectura Aastra 5000 Presentación general Los elementos activos A5000 (Server & Gateways) se conectan entre sí vía IP con el protocolo propietario MOVACS Una única plataforma virtual de telefonía con total transparencia de servicios Redes de hasta 99 nodos o elementos activos y 150,000 usuarios (R5.2) …Redes de hasta 2,000 nodos y 150,000 usuarios Marzo 2011 Solución A5000

Arquitectura Aastra 5000 Gateways A5000

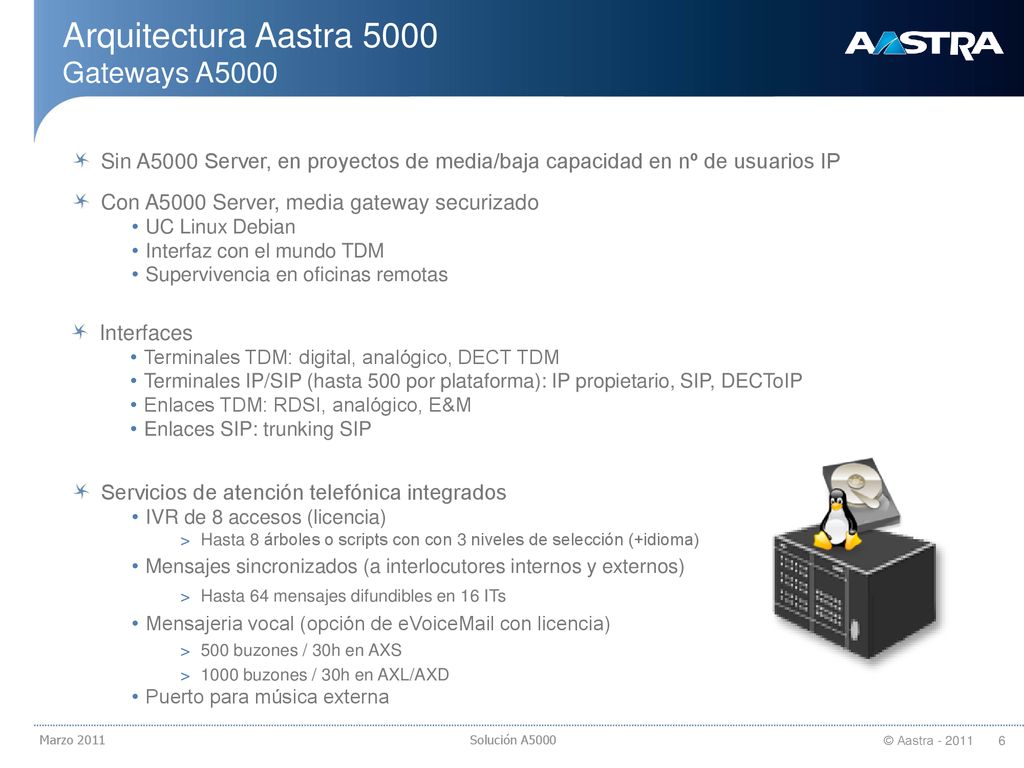

18/09/2018 Arquitectura Aastra 5000 Gateways A5000 Sin A5000 Server, en proyectos de media/baja capacidad en nº de usuarios IP Con A5000 Server, media gateway securizado UC Linux Debian Interfaz con el mundo TDM Supervivencia en oficinas remotas Interfaces Terminales TDM: digital, analógico, DECT TDM Terminales IP/SIP (hasta 500 por plataforma): IP propietario, SIP, DECToIP Enlaces TDM: RDSI, analógico, E&M Enlaces SIP: trunking SIP Servicios de atención telefónica integrados IVR de 8 accesos (licencia) Hasta 8 árboles o scripts con con 3 niveles de selección (+idioma) Mensajes sincronizados (a interlocutores internos y externos) Hasta 64 mensajes difundibles en 16 ITs Mensajeria vocal (opción de eVoic con licencia) 500 buzones / 30h en AXS 1000 buzones / 30h en AXL/AXD Puerto para música externa Marzo 2011 Solución A5000

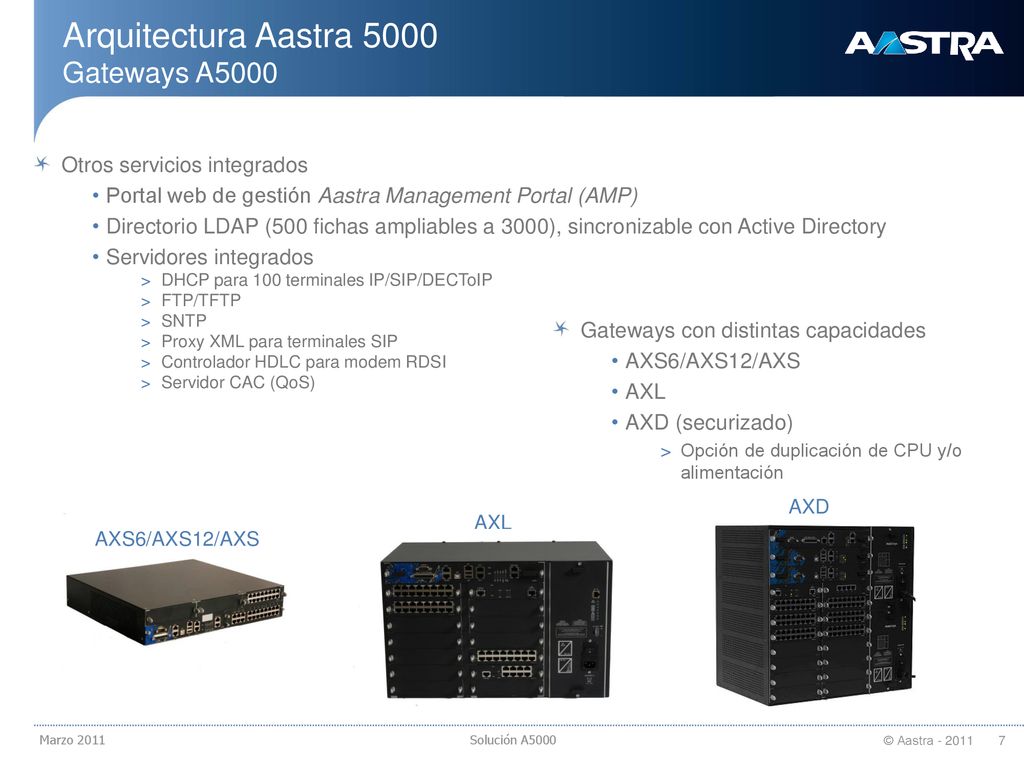

18/09/2018 Arquitectura Aastra 5000 Gateways A5000 Otros servicios integrados Portal web de gestión Aastra Management Portal (AMP) Directorio LDAP (500 fichas ampliables a 3000), sincronizable con Active Directory Servidores integrados DHCP para 100 terminales IP/SIP/DECToIP FTP/TFTP SNTP Proxy XML para terminales SIP Controlador HDLC para modem RDSI Servidor CAC (QoS) Gateways con distintas capacidades AXS6/AXS12/AXS AXL AXD (securizado) Opción de duplicación de CPU y/o alimentación AXD AXL AXS6/AXS12/AXS Marzo 2011 Solución A5000

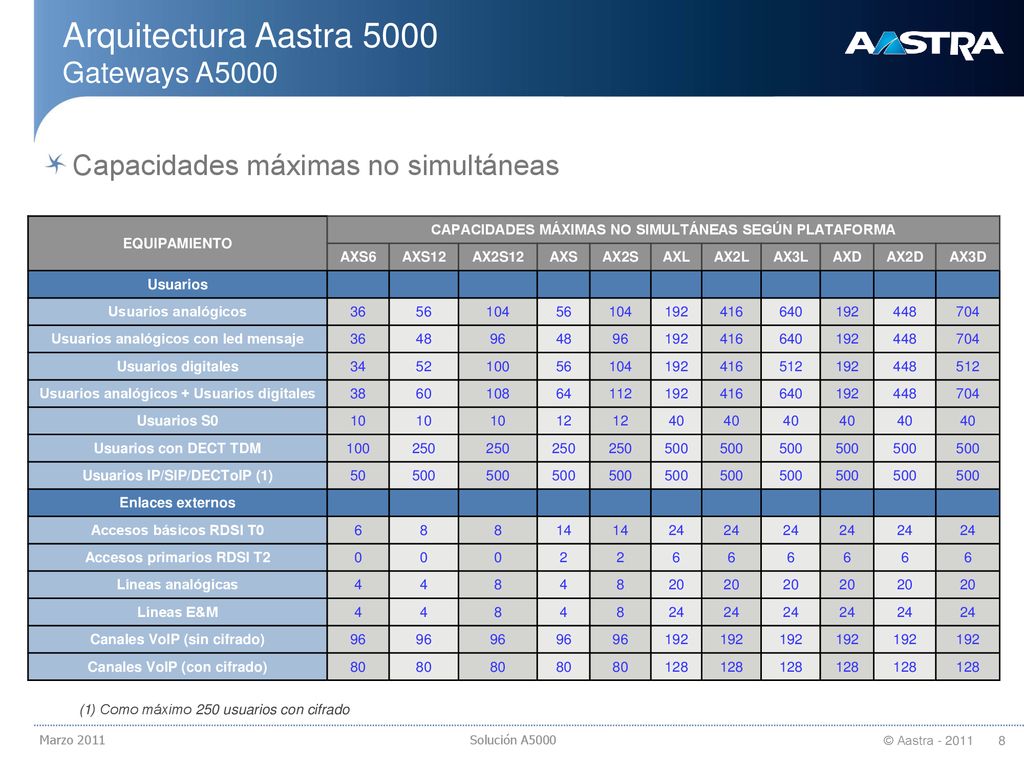

18/09/2018 Arquitectura Aastra 5000 Gateways A5000 Capacidades máximas no simultáneas EQUIPAMIENTO CAPACIDADES MÁXIMAS NO SIMULTÁNEAS SEGÚN PLATAFORMA AXS6 AXS12 AX2S12 AXS AX2S AXL AX2L AX3L AXD AX2D AX3D Usuarios Usuarios analógicos 36 56 104 192 416 640 448 704 Usuarios analógicos con led mensaje 48 96 Usuarios digitales 34 52 100 512 Usuarios analógicos + Usuarios digitales 38 60 108 64 112 Usuarios S0 10 12 40 Usuarios con DECT TDM 250 500 Usuarios IP/SIP/DECToIP (1) 50 Enlaces externos Accesos básicos RDSI T0 6 8 14 24 Accesos primarios RDSI T2 2 Líneas analógicas 4 20 Líneas E&M Canales VoIP (sin cifrado) Canales VoIP (con cifrado) 80 128 (1) Como máximo 250 usuarios con cifrado Marzo 2011 Solución A5000

Arquitectura Aastra 5000 Aastra 5000 Server

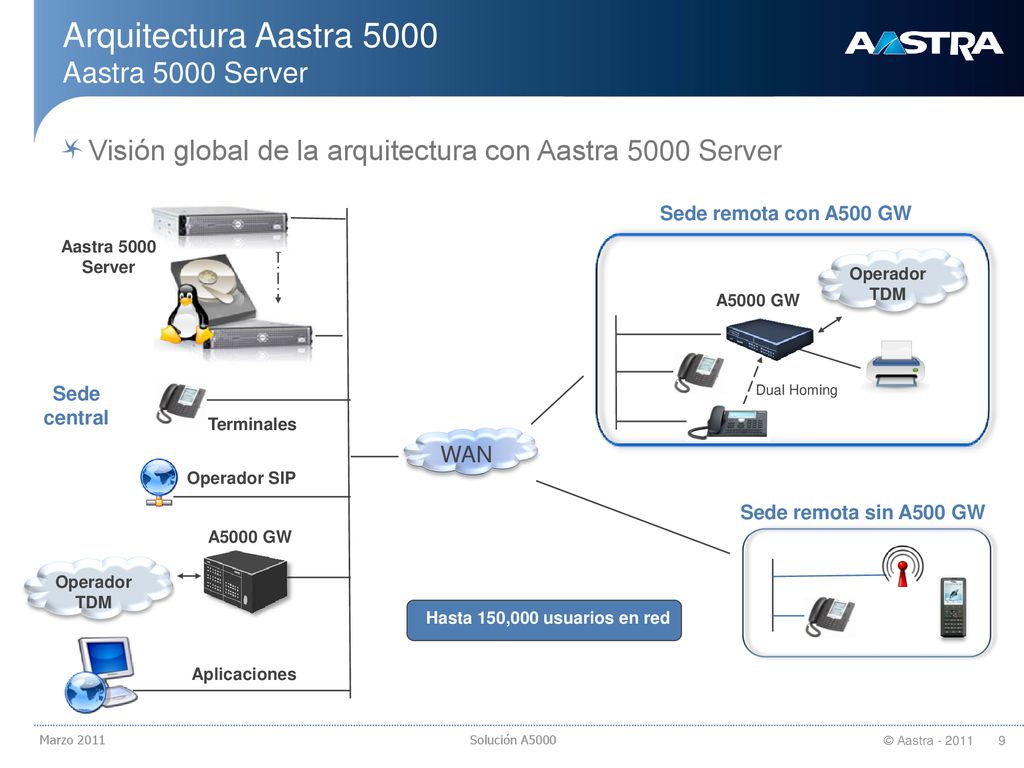

18/09/2018 Arquitectura Aastra 5000 Aastra 5000 Server Visión global de la arquitectura con Aastra 5000 Server A5000 GW Dual Homing Operador TDM Sede remota con A500 GW Aastra 5000 Server Sede central Terminales WAN Operador SIP Sede remota sin A500 GW A5000 GW Operador TDM Hasta 150,000 usuarios en red Aplicaciones Marzo 2011 Solución A5000

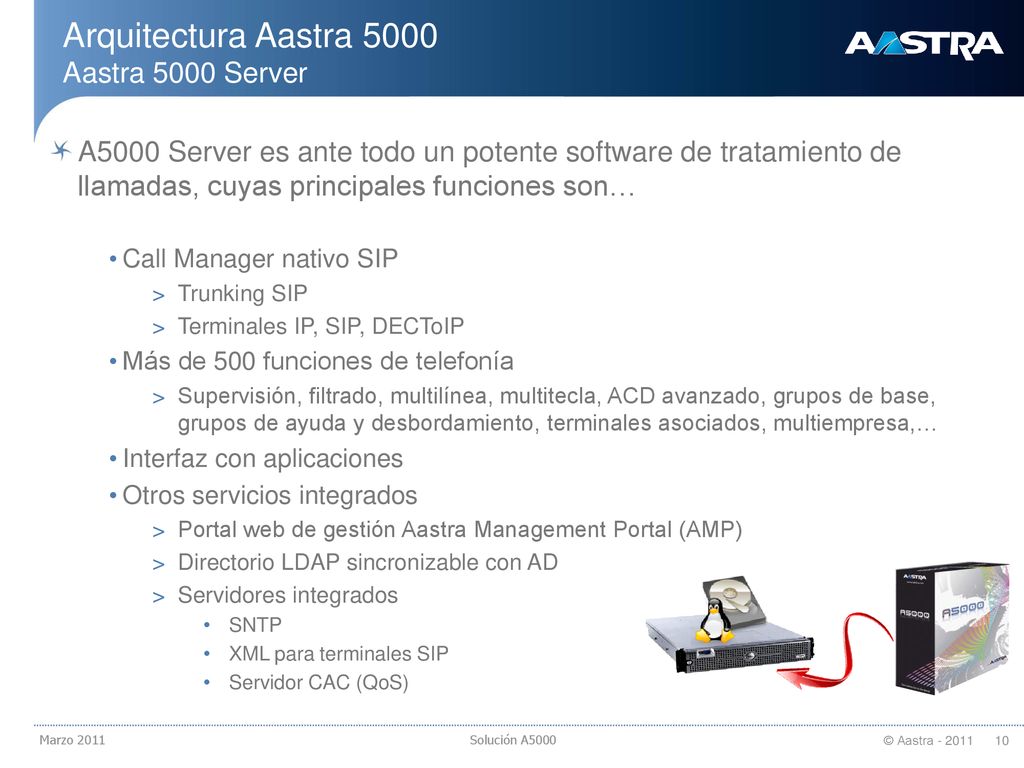

18/09/2018 Arquitectura Aastra 5000 Aastra 5000 Server A5000 Server es ante todo un potente software de tratamiento de llamadas, cuyas principales funciones son… Call Manager nativo SIP Trunking SIP Terminales IP, SIP, DECToIP Más de 500 funciones de telefonía Supervisión, filtrado, multilínea, multitecla, ACD avanzado, grupos de base, grupos de ayuda y desbordamiento, terminales asociados, multiempresa,… Interfaz con aplicaciones Otros servicios integrados Portal web de gestión Aastra Management Portal (AMP) Directorio LDAP sincronizable con AD Servidores integrados SNTP XML para terminales SIP Servidor CAC (QoS) Marzo 2011 Solución A5000

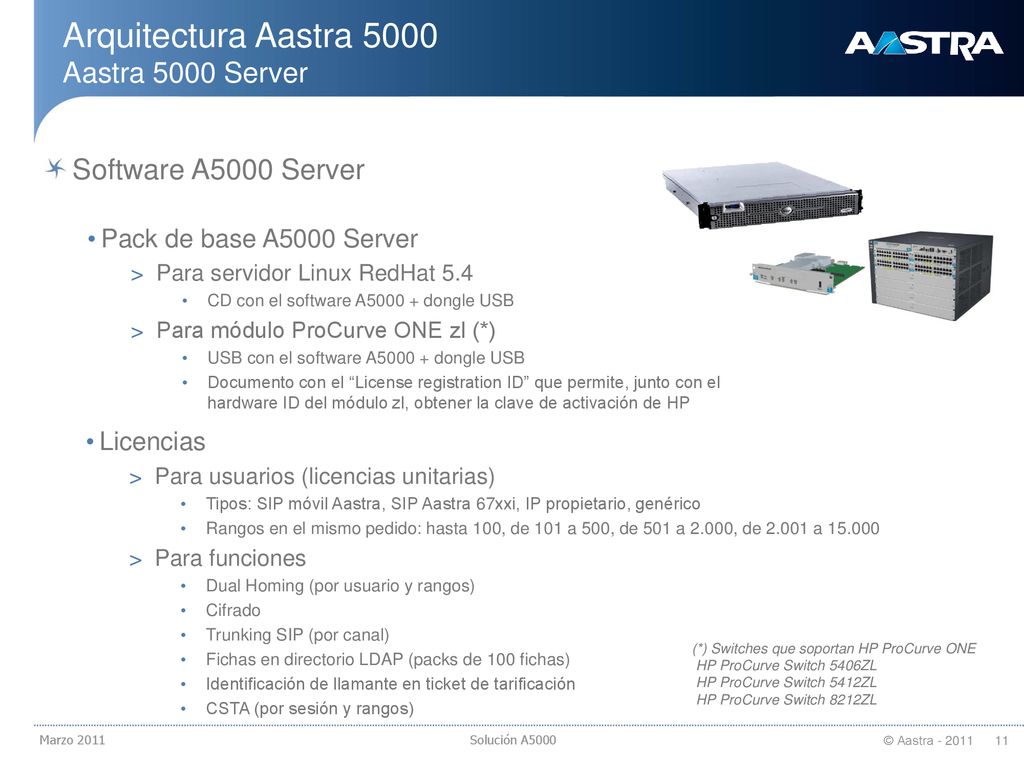

18/09/2018 Arquitectura Aastra 5000 Aastra 5000 Server Software A5000 Server Pack de base A5000 Server Para servidor Linux RedHat 5.4 CD con el software A dongle USB Para módulo ProCurve ONE zl (*) USB con el software A dongle USB Documento con el “License registration ID” que permite, junto con el hardware ID del módulo zl, obtener la clave de activación de HP Licencias Para usuarios (licencias unitarias) Tipos: SIP móvil Aastra, SIP Aastra 67xxi, IP propietario, genérico Rangos en el mismo pedido: hasta 100, de 101 a 500, de 501 a 2.000, de a Para funciones Dual Homing (por usuario y rangos) Cifrado Trunking SIP (por canal) Fichas en directorio LDAP (packs de 100 fichas) Identificación de llamante en ticket de tarificación CSTA (por sesión y rangos) (*) Switches que soportan HP ProCurve ONE HP ProCurve Switch 5406ZL HP ProCurve Switch 5412ZL HP ProCurve Switch 8212ZL Marzo 2011 Solución A5000

Arquitectura Aastra 5000 Seguridad & QoS

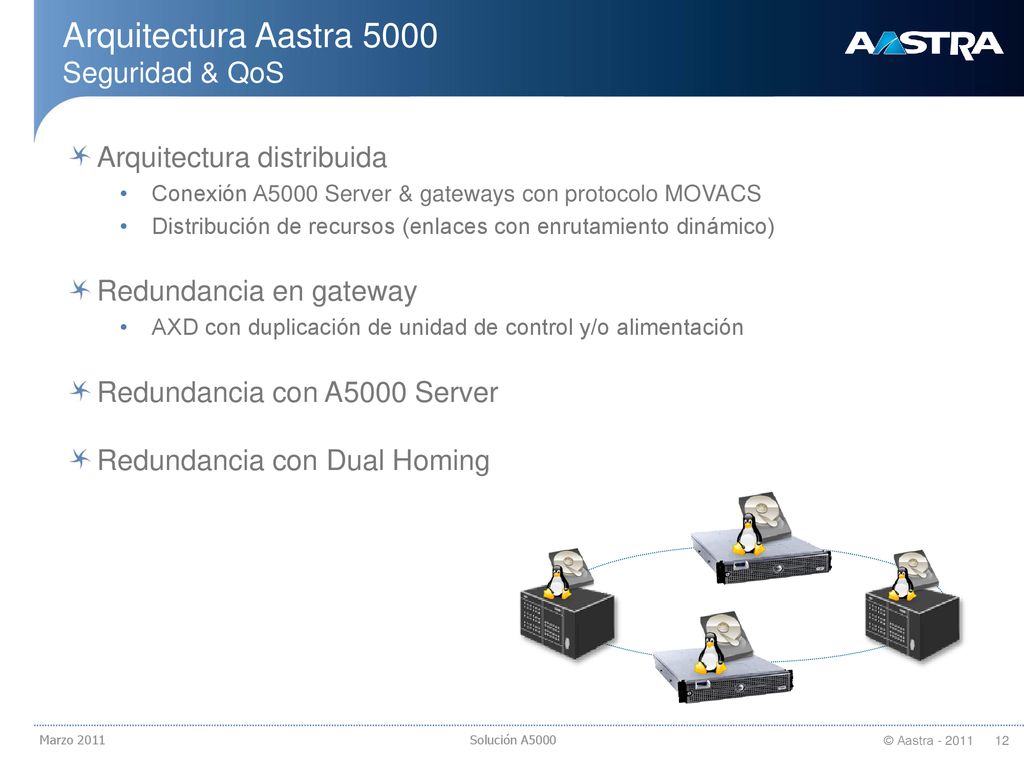

18/09/2018 Arquitectura Aastra 5000 Seguridad & QoS Arquitectura distribuida Conexión A5000 Server & gateways con protocolo MOVACS Distribución de recursos (enlaces con enrutamiento dinámico) Redundancia en gateway AXD con duplicación de unidad de control y/o alimentación Redundancia con A5000 Server Redundancia con Dual Homing Marzo 2011 Solución A5000 12

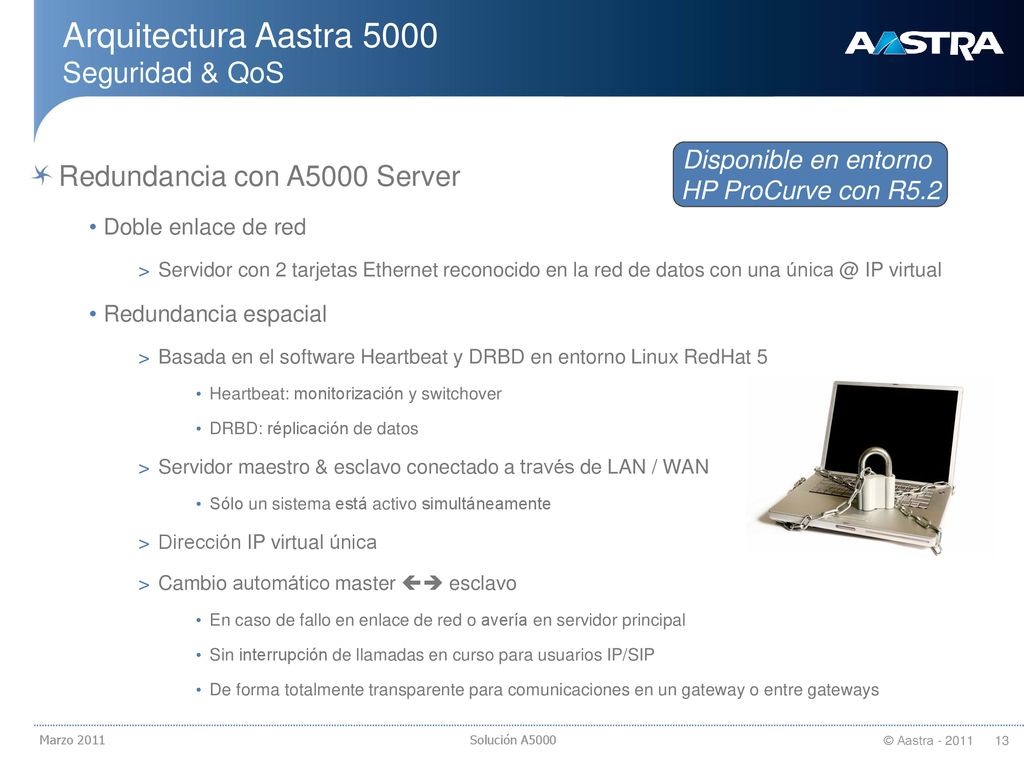

18/09/2018 Arquitectura Aastra 5000 Seguridad & QoS Disponible en entorno HP ProCurve con R5.2 Redundancia con A5000 Server Doble enlace de red Servidor con 2 tarjetas Ethernet reconocido en la red de datos con una IP virtual Redundancia espacial Basada en el software Heartbeat y DRBD en entorno Linux RedHat 5 Heartbeat: monitorización y switchover DRBD: réplicación de datos Servidor maestro & esclavo conectado a través de LAN / WAN Sólo un sistema está activo simultáneamente Dirección IP virtual única Cambio automático master  esclavo En caso de fallo en enlace de red o avería en servidor principal Sin interrupción de llamadas en curso para usuarios IP/SIP De forma totalmente transparente para comunicaciones en un gateway o entre gateways Marzo 2011 Solución A5000

Duplicación espacial del servidor A5000

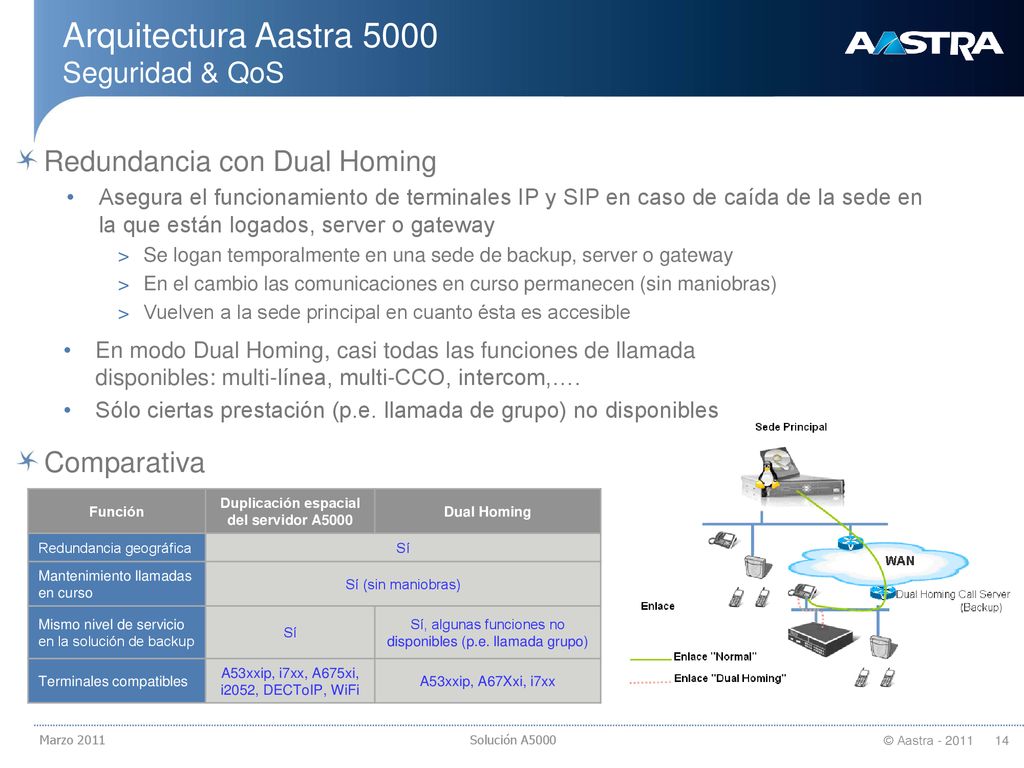

18/09/2018 Arquitectura Aastra 5000 Seguridad & QoS Redundancia con Dual Homing Asegura el funcionamiento de terminales IP y SIP en caso de caída de la sede en la que están logados, server o gateway Se logan temporalmente en una sede de backup, server o gateway En el cambio las comunicaciones en curso permanecen (sin maniobras) Vuelven a la sede principal en cuanto ésta es accesible En modo Dual Homing, casi todas las funciones de llamada disponibles: multi-línea, multi-CCO, intercom,…. Sólo ciertas prestación (p.e. llamada de grupo) no disponibles Comparativa Función Duplicación espacial del servidor A5000 Dual Homing Redundancia geográfica Sí Mantenimiento llamadas en curso Sí (sin maniobras) Mismo nivel de servicio en la solución de backup Sí, algunas funciones no disponibles (p.e. llamada grupo) Terminales compatibles A53xxip, i7xx, A675xi, i2052, DECToIP, WiFi A53xxip, A67Xxi, i7xx Marzo 2011 Solución A5000

18/09/2018 Arquitectura Aastra 5000 Seguridad & QoS Mecanismos QoS MarcadoDiffServ Switch con QoS nivel 2 en terminales IP y SIP Selección de CODEC (p.e. G711 en LAN y G729 en WAN) Servidor Call Admission Control (CAC) Complemento de los mecanismos de QoS Control del BW y del caudal de tráfico para evitar una sobrecarga del sistema Garantía de las comunicaciones ya establecidas en enlaces WAN Si el establecimiento de una nueva llamada deteriora las comunicaciones en curso en un enlace WAN, esta llamada no será cursada por dicho enlace El exceso de tráfico puede redireccionarse a través de la red pública (RTC/RDSI) Otros mecanismos de seguridad Cifrado de señalización y voz en terminales IP A53xxip, SIP A67xxi y tarjetas EIP Autenticación 802.1x (servidor Radius) MD5 con A5000 en A53xxip y A67xxi Marzo 2011 Solución A5000

Terminales de usuario Una amplia gama

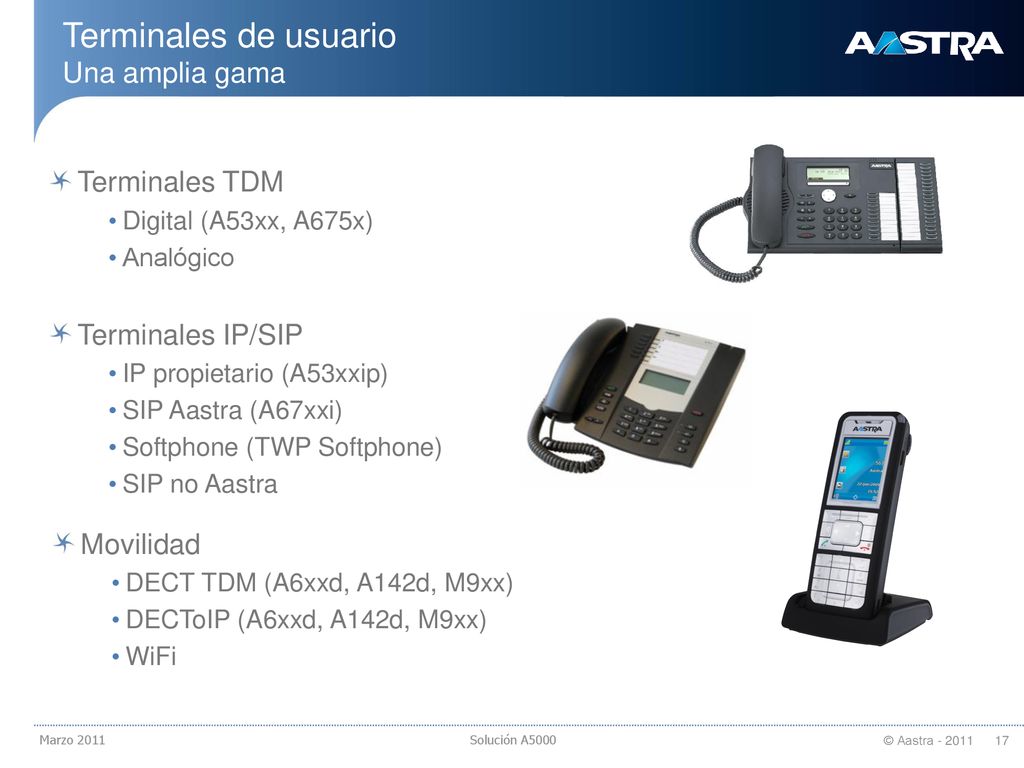

18/09/2018 Terminales de usuario Una amplia gama Terminales TDM Digital (A53xx, A675x) Analógico Terminales IP/SIP IP propietario (A53xxip) SIP Aastra (A67xxi) Softphone (TWP Softphone) SIP no Aastra Movilidad DECT TDM (A6xxd, A142d, M9xx) DECToIP (A6xxd, A142d, M9xx) WiFi Marzo 2011 Solución A5000

Terminales de usuario Terminales digitales e IP A53xx/A53xxip

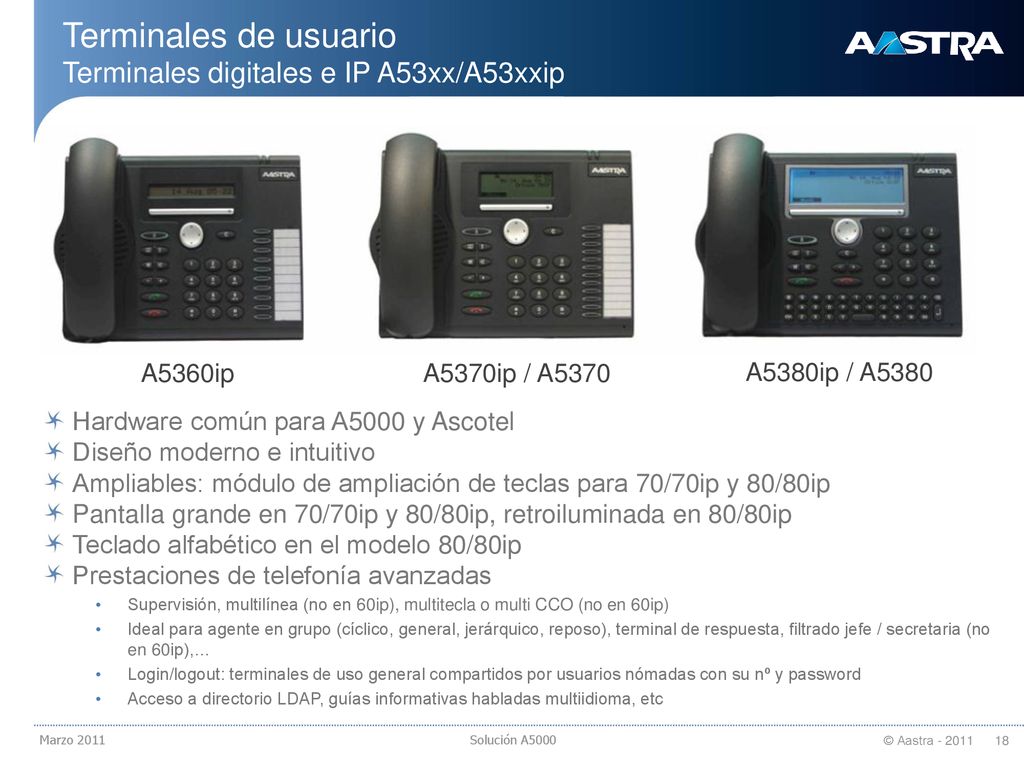

18/09/2018 Terminales de usuario Terminales digitales e IP A53xx/A53xxip A5360ip A5370ip / A5370 A5380ip / A5380 Hardware común para A5000 y Ascotel Diseño moderno e intuitivo Ampliables: módulo de ampliación de teclas para 70/70ip y 80/80ip Pantalla grande en 70/70ip y 80/80ip, retroiluminada en 80/80ip Teclado alfabético en el modelo 80/80ip Prestaciones de telefonía avanzadas Supervisión, multilínea (no en 60ip), multitecla o multi CCO (no en 60ip) Ideal para agente en grupo (cíclico, general, jerárquico, reposo), terminal de respuesta, filtrado jefe / secretaria (no en 60ip),… Login/logout: terminales de uso general compartidos por usuarios nómadas con su nº y password Acceso a directorio LDAP, guías informativas habladas multiidioma, etc Marzo 2011 Solución A5000 18

18/09/2018 Terminales de usuario Terminales digitales e IP A53xx/A53xxip Primera línea con iconos para informar rápidamente De eventos en ausencia del usuario Del estado del terminal Llamadas perdidas Desvío si no respuesta activado Líneas centrales con información Línea inferior con teclas virtuales interactivas Tecla Fox para seleccionar las teclas interactivas Teclas de navegación Teclas de función Tecla de ausencia Por defecto, desvío a mensajería (modificable) Bis Acceso a directorio (agenda) Anulación Colgado Corte de micro Manos libres (70/70ip y 80/80ip) / Escucha amplificada / Altavoz Volumen auricular, casco (70/70ip y 80/80ip), timbre y altavoz Marzo 2011 Solución A5000 19

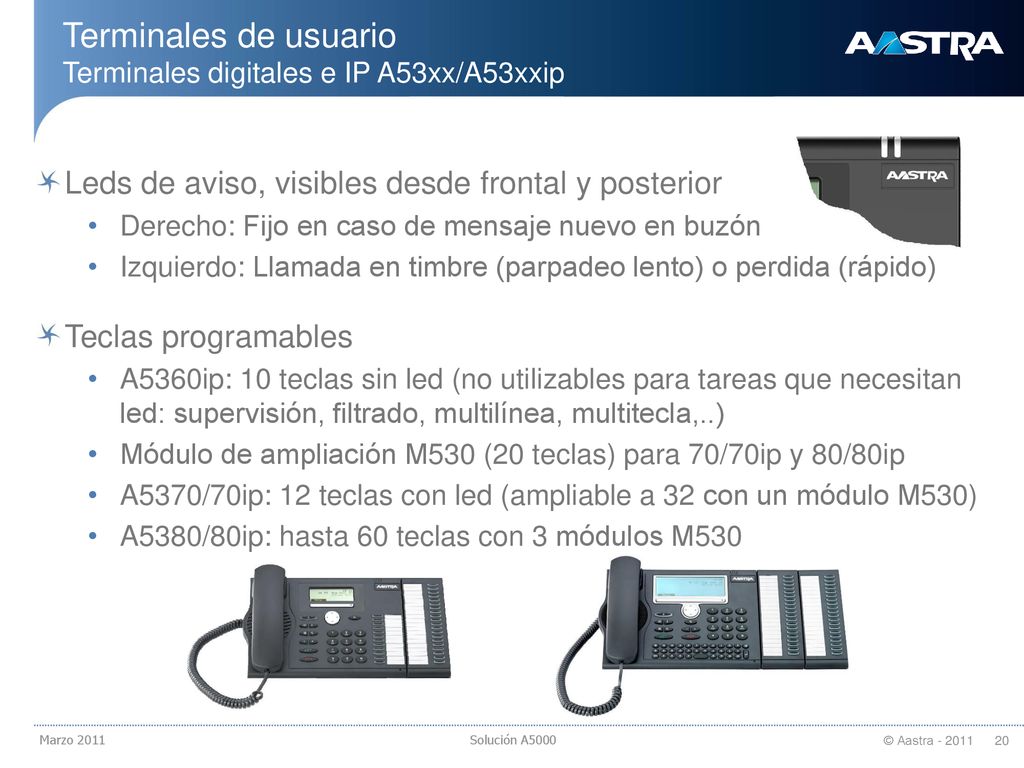

18/09/2018 Terminales de usuario Terminales digitales e IP A53xx/A53xxip Leds de aviso, visibles desde frontal y posterior Derecho: Fijo en caso de mensaje nuevo en buzón Izquierdo: Llamada en timbre (parpadeo lento) o perdida (rápido) Teclas programables A5360ip: 10 teclas sin led (no utilizables para tareas que necesitan led: supervisión, filtrado, multilínea, multitecla,..) Módulo de ampliación M530 (20 teclas) para 70/70ip y 80/80ip A5370/70ip: 12 teclas con led (ampliable a 32 con un módulo M530) A5380/80ip: hasta 60 teclas con 3 módulos M530 Marzo 2011 Solución A5000 20

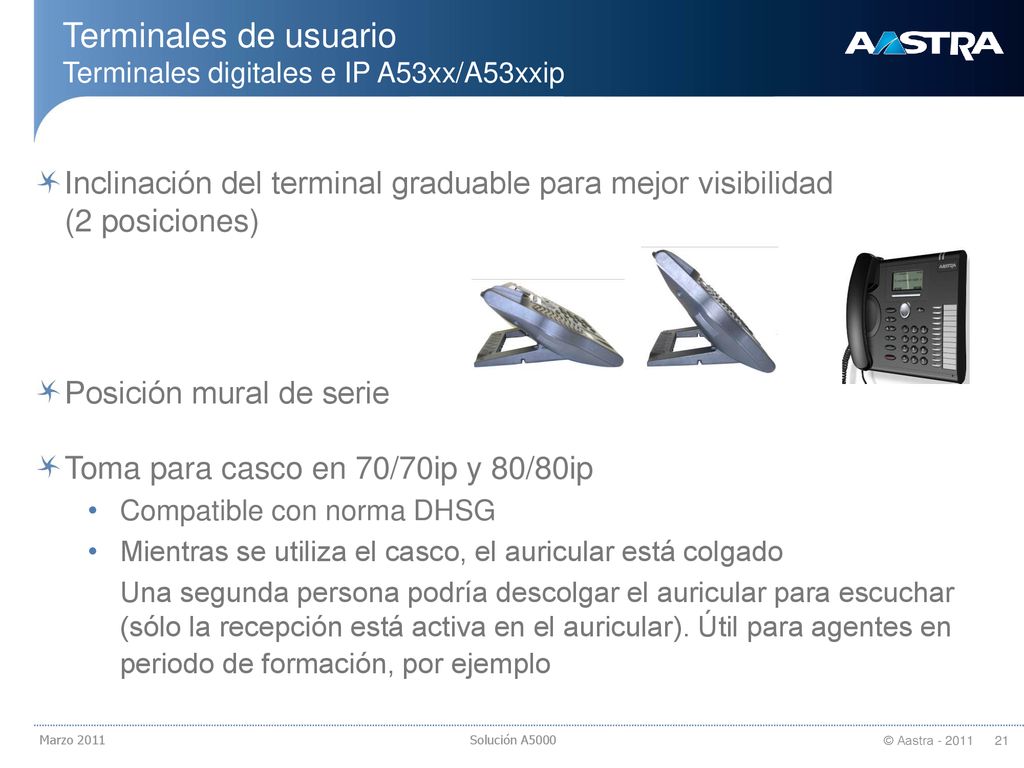

18/09/2018 Terminales de usuario Terminales digitales e IP A53xx/A53xxip Inclinación del terminal graduable para mejor visibilidad (2 posiciones) Posición mural de serie Toma para casco en 70/70ip y 80/80ip Compatible con norma DHSG Mientras se utiliza el casco, el auricular está colgado Una segunda persona podría descolgar el auricular para escuchar (sólo la recepción está activa en el auricular). Útil para agentes en periodo de formación, por ejemplo Marzo 2011 Solución A5000 21

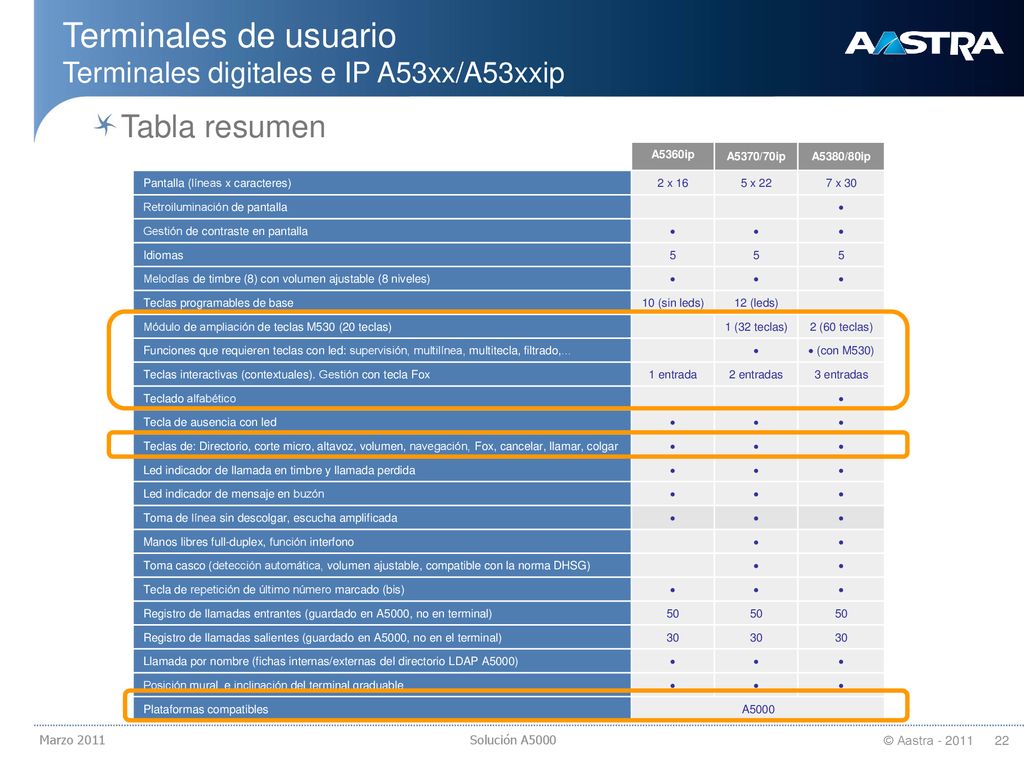

18/09/2018 Terminales de usuario Terminales digitales e IP A53xx/A53xxip Tabla resumen A5360ip A5370/70ip A5380/80ip Pantalla (líneas x caracteres) 2 x 16 5 x 22 7 x 30 Retroiluminación de pantalla  Gestión de contraste en pantalla Idiomas 5 Melodías de timbre (8) con volumen ajustable (8 niveles) Teclas programables de base 10 (sin leds) 12 (leds) Módulo de ampliación de teclas M530 (20 teclas) 1 (32 teclas) 2 (60 teclas) Funciones que requieren teclas con led: supervisión, multilínea, multitecla, filtrado,…  (con M530) Teclas interactivas (contextuales). Gestión con tecla Fox 1 entrada 2 entradas 3 entradas Teclado alfabético Tecla de ausencia con led Teclas de: Directorio, corte micro, altavoz, volumen, navegación, Fox, cancelar, llamar, colgar Led indicador de llamada en timbre y llamada perdida Led indicador de mensaje en buzón Toma de línea sin descolgar, escucha amplificada Manos libres full-duplex, función interfono Toma casco (detección automática, volumen ajustable, compatible con la norma DHSG) Tecla de repetición de último número marcado (bis) Registro de llamadas entrantes (guardado en A5000, no en terminal) 50 Registro de llamadas salientes (guardado en A5000, no en el terminal) 30 Llamada por nombre (fichas internas/externas del directorio LDAP A5000) Posición mural e inclinación del terminal graduable Plataformas compatibles A5000 Marzo 2011 Solución A5000 22

Terminales de usuario Particularidades de los terminales IP A53xxip

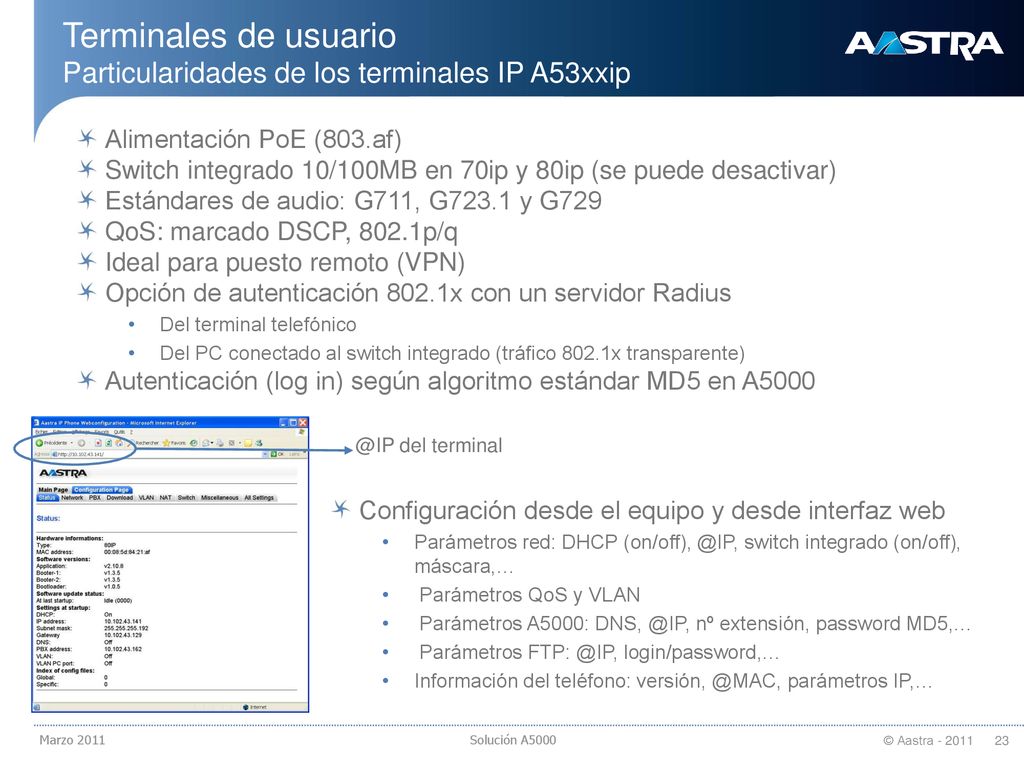

18/09/2018 Terminales de usuario Particularidades de los terminales IP A53xxip Alimentación PoE (803.af) Switch integrado 10/100MB en 70ip y 80ip (se puede desactivar) Estándares de audio: G711, G723.1 y G729 QoS: marcado DSCP, 802.1p/q Ideal para puesto remoto (VPN) Opción de autenticación 802.1x con un servidor Radius Del terminal telefónico Del PC conectado al switch integrado (tráfico 802.1x transparente) Autenticación (log in) según algoritmo estándar MD5 en A5000 @IP del terminal Configuración desde el equipo y desde interfaz web Parámetros red: DHCP switch integrado (on/off), máscara,… Parámetros QoS y VLAN Parámetros A5000: nº extensión, password MD5,… Parámetros login/password,… Información del teléfono: parámetros IP,… Marzo 2011 Solución A5000 23

Terminales de usuario Particularidades de los terminales IP A53xxip

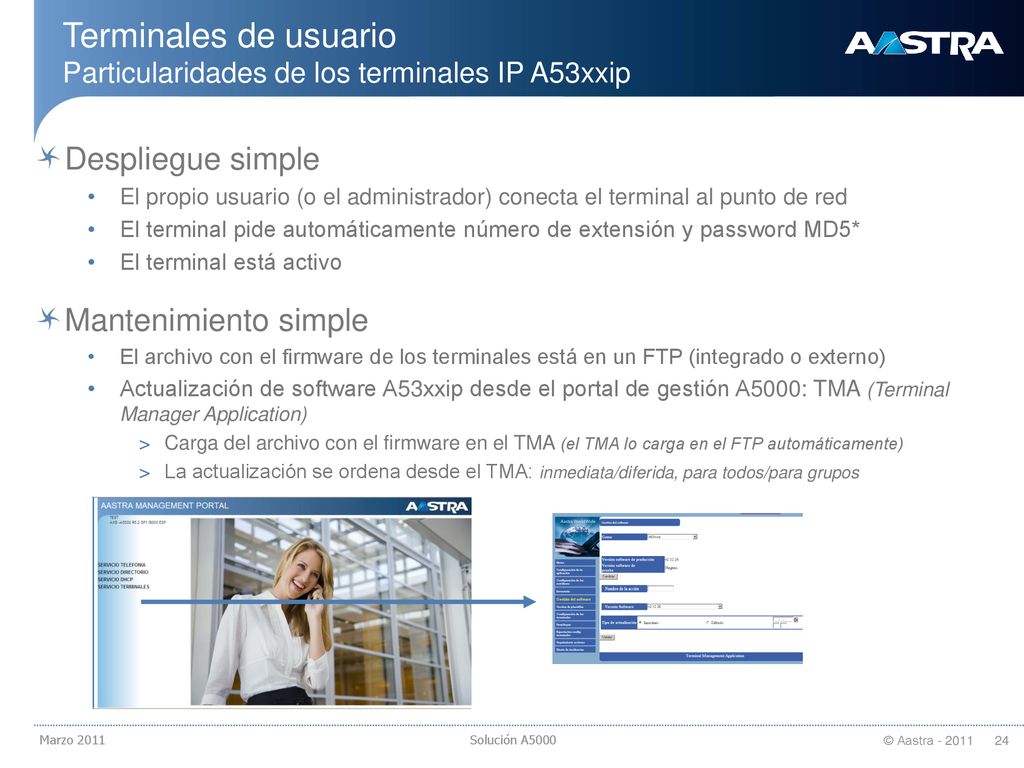

18/09/2018 Terminales de usuario Particularidades de los terminales IP A53xxip Despliegue simple El propio usuario (o el administrador) conecta el terminal al punto de red El terminal pide automáticamente número de extensión y password MD5* El terminal está activo Mantenimiento simple El archivo con el firmware de los terminales está en un FTP (integrado o externo) Actualización de software A53xxip desde el portal de gestión A5000: TMA (Terminal Manager Application) Carga del archivo con el firmware en el TMA (el TMA lo carga en el FTP automáticamente) La actualización se ordena desde el TMA: inmediata/diferida, para todos/para grupos Marzo 2011 Solución A5000 24

Terminales de usuario Terminales digitales A675x

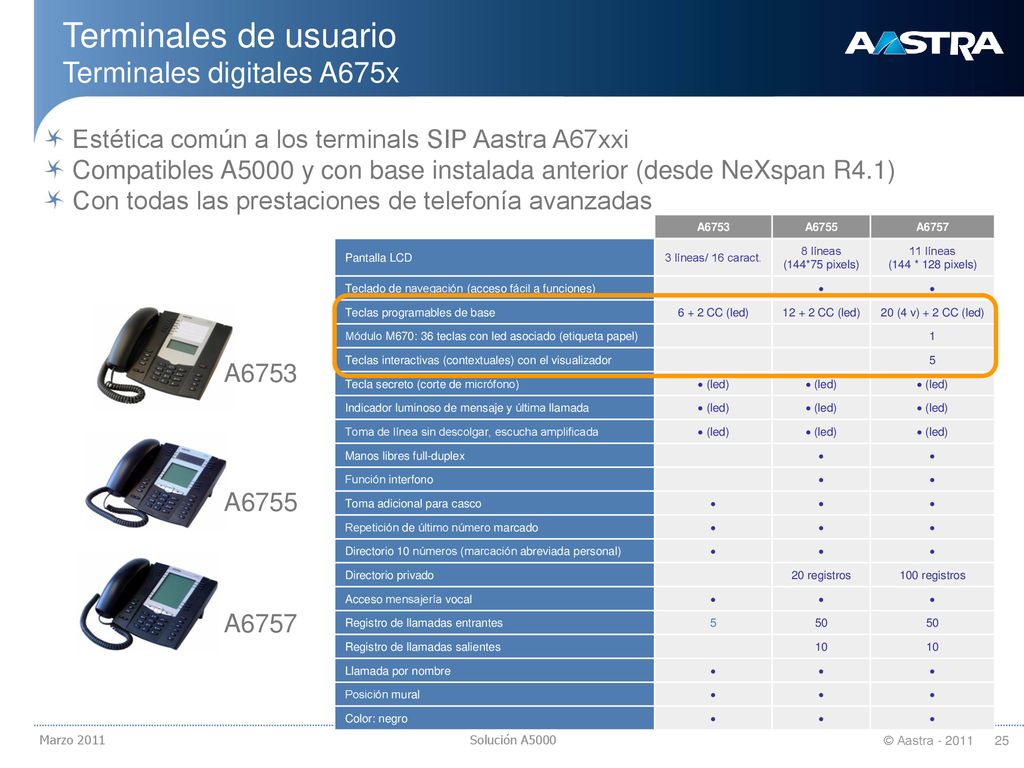

18/09/2018 Terminales de usuario Terminales digitales A675x Estética común a los terminals SIP Aastra A67xxi Compatibles A5000 y con base instalada anterior (desde NeXspan R4.1) Con todas las prestaciones de telefonía avanzadas A6753 A6755 A6757 Pantalla LCD 3 líneas/ 16 caract. 8 líneas (144*75 pixels) 11 líneas (144 * 128 pixels) Teclado de navegación (acceso fácil a funciones)  Teclas programables de base 6 + 2 CC (led) CC (led) 20 (4 v) + 2 CC (led) Módulo M670: 36 teclas con led asociado (etiqueta papel) 1 Teclas interactivas (contextuales) con el visualizador 5 Tecla secreto (corte de micrófono)  (led) Indicador luminoso de mensaje y última llamada Toma de línea sin descolgar, escucha amplificada Manos libres full-duplex Función interfono Toma adicional para casco Repetición de último número marcado Directorio 10 números (marcación abreviada personal) Directorio privado 20 registros 100 registros Acceso mensajería vocal Registro de llamadas entrantes 50 Registro de llamadas salientes 10 Llamada por nombre Posición mural Color: negro A6753 A6755 A6757 Marzo 2011 Solución A5000

Terminales de usuario Terminales SIP A67xxi

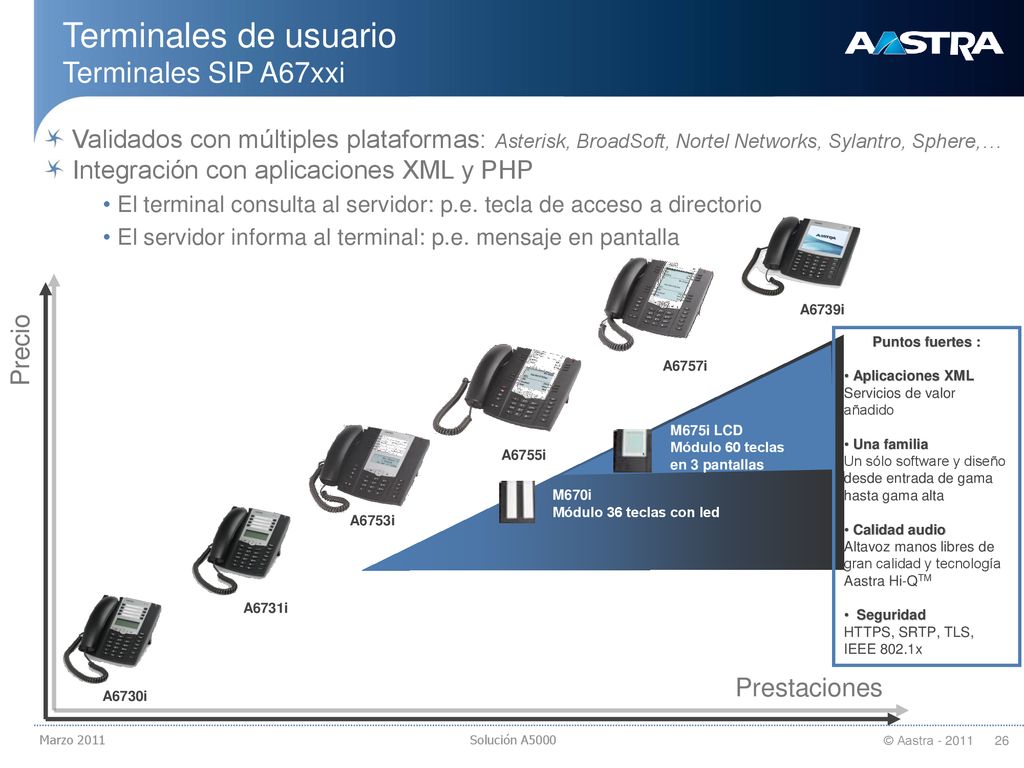

18/09/2018 Terminales de usuario Terminales SIP A67xxi Validados con múltiples plataformas: Asterisk, BroadSoft, Nortel Networks, Sylantro, Sphere,… Integración con aplicaciones XML y PHP El terminal consulta al servidor: p.e. tecla de acceso a directorio El servidor informa al terminal: p.e. mensaje en pantalla A6739i Precio Puntos fuertes : Aplicaciones XML Servicios de valor añadido Una familia Un sólo software y diseño desde entrada de gama hasta gama alta Calidad audio Altavoz manos libres de gran calidad y tecnología Aastra Hi-QTM Seguridad HTTPS, SRTP, TLS, IEEE 802.1x A6757i M675i LCD Módulo 60 teclas en 3 pantallas A6755i M670i Módulo 36 teclas con led A6753i A6731i Prestaciones A6730i Marzo 2011 Solución A5000

Terminales de usuario Terminales SIP A67xxi
18/09/2018 Terminales de usuario Terminales SIP A67xxi A6730i A6731i A6753i A6755i A6757i A6739i Pantalla LCD 3 líneas * 16 caract Retroiluminada 8 líneas (144 * 75 pixels) 11 líneas (144 * 128 pixels) Pantalla VGA de 5,7” A color y táctil Declarable en 9 cuentas SIP  Teclas “hardkeys” (etiqueta papel) programables con funciones fijas 8 (2 no modificables) 6 Teclas “softkeys” (etiqueta LCD) programables con funciones fijas 55 Teclas “softkeys” (etiqueta LCD) programables con funciones contextuales (dinámicas) Módulo M670i (36 teclas con LED y etiqueta papel)  (3) Módulo M675i (60 teclas con LED en 3 páginas de 20 y etiqueta LCD)  (1) Manos libres full duplex Toma para casco  Casco en lugar del auricular  Compatible con DHSG Alimentación local  Incluido de serie  Opcional PoE IEEE 802.1af Mini Switch Ethernet de 2 puertos 10/100 con QoS  (1G b!) Llamada por nombre desde directorio LDAP A5000 Directorio privado 200 registros Acceso mensajería vocal (con MWI) Registro de llamadas entrantes (en A5000/ en Terminal) 50 / 200 -- / 200 Registro de llamadas salientes (enA5000 / en Terminal) 30 / 100 -- / 100 Posición mural Configuración: en propio terminal, vía web, vía TFTP Muestra fotos de contactos (vía FTP) Función BLF (supervisión) Marzo 2011 Solución A5000

Movilidad Múltiples arquitecturas
18/09/2018 Movilidad Múltiples arquitecturas DECT integrado o DECT TDM DECT sobre IP / SIP WiFi AMC Terminales comunes A610d, A620d, A630d A142d M91x Marzo 2011 Solución A5000

Movilidad DECT integrado

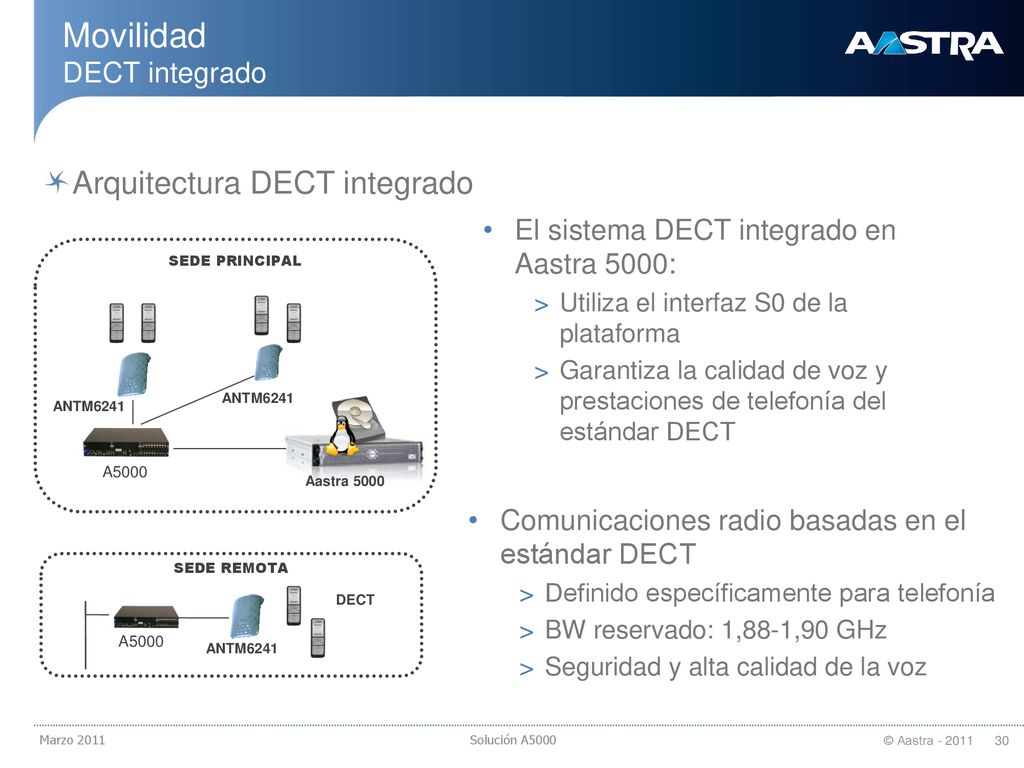

18/09/2018 Movilidad DECT integrado Arquitectura DECT integrado El sistema DECT integrado en Aastra 5000: Utiliza el interfaz S0 de la plataforma Garantiza la calidad de voz y prestaciones de telefonía del estándar DECT SEDE PRINCIPAL ANTM6241 ANTM6241 A5000 Aastra 5000 Comunicaciones radio basadas en el estándar DECT Definido específicamente para telefonía BW reservado: 1,88-1,90 GHz Seguridad y alta calidad de la voz SEDE REMOTA DECT A5000 ANTM6241 Marzo 2011 Solución A5000 30

Movilidad DECT sobre IP

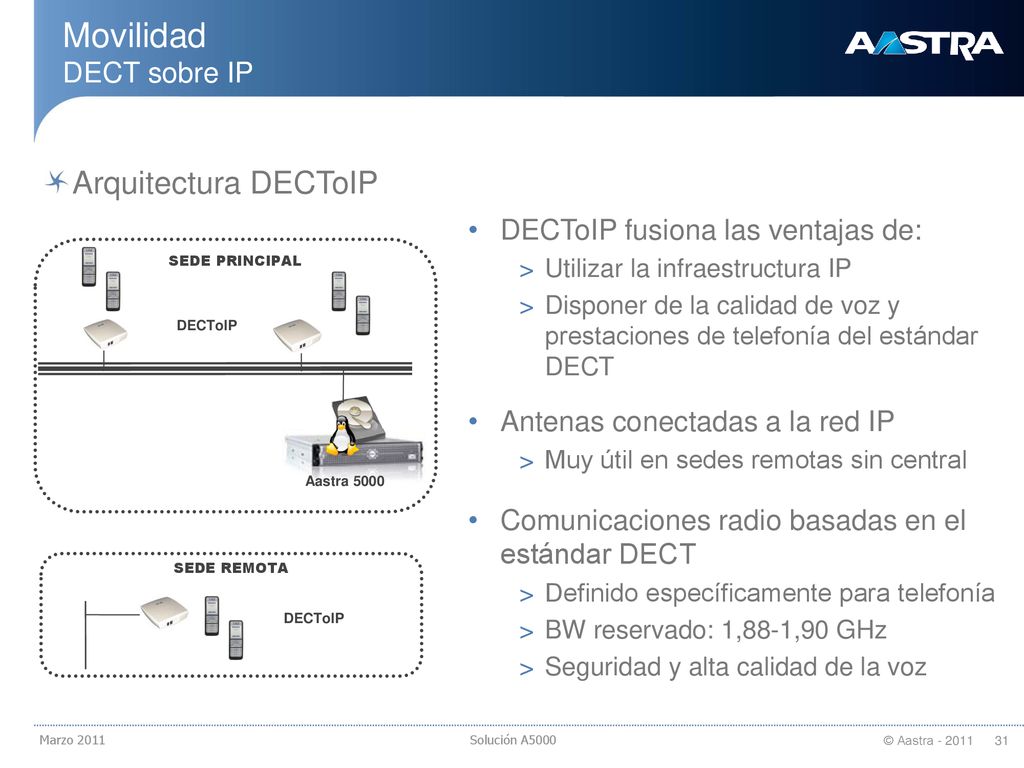

18/09/2018 Movilidad DECT sobre IP Arquitectura DECToIP DECToIP fusiona las ventajas de: Utilizar la infraestructura IP Disponer de la calidad de voz y prestaciones de telefonía del estándar DECT SEDE PRINCIPAL DECToIP Antenas conectadas a la red IP Muy útil en sedes remotas sin central Aastra 5000 Comunicaciones radio basadas en el estándar DECT Definido específicamente para telefonía BW reservado: 1,88-1,90 GHz Seguridad y alta calidad de la voz SEDE REMOTA DECToIP Marzo 2011 Solución A5000 31

Movilidad DECT sobre IP
18/09/2018 Movilidad DECT sobre IP Antenas de interior y exterior RFP32 IP para interior y RFP34 IP para exterior 8 comunicaciones por antena Códecs soportados: G711, G729A y G723 Telealimentación 802.3af (opción de alimentación local en RFP32) Hasta 300m de cobertura en exterior, 50m en interior QoS DiffServ & 802.1p/q RFP32 IP RFP34 IP 256 antenas y 4000 usuarios por sistema Software de gestión web OMM R1.5 (Open Mobility Manager) Instalado en una antena  Soporta hasta 500 usuarios Instalado en un servidor Linux  Soporta más de 500 usuarios Opción de OMM de backup (con A5000) Licencia OMM: para 1 ó 2 antenas, entre 3 y 256 antenas Marzo 2011 Solución A5000 32

Movilidad Terminales DECT A6xxd

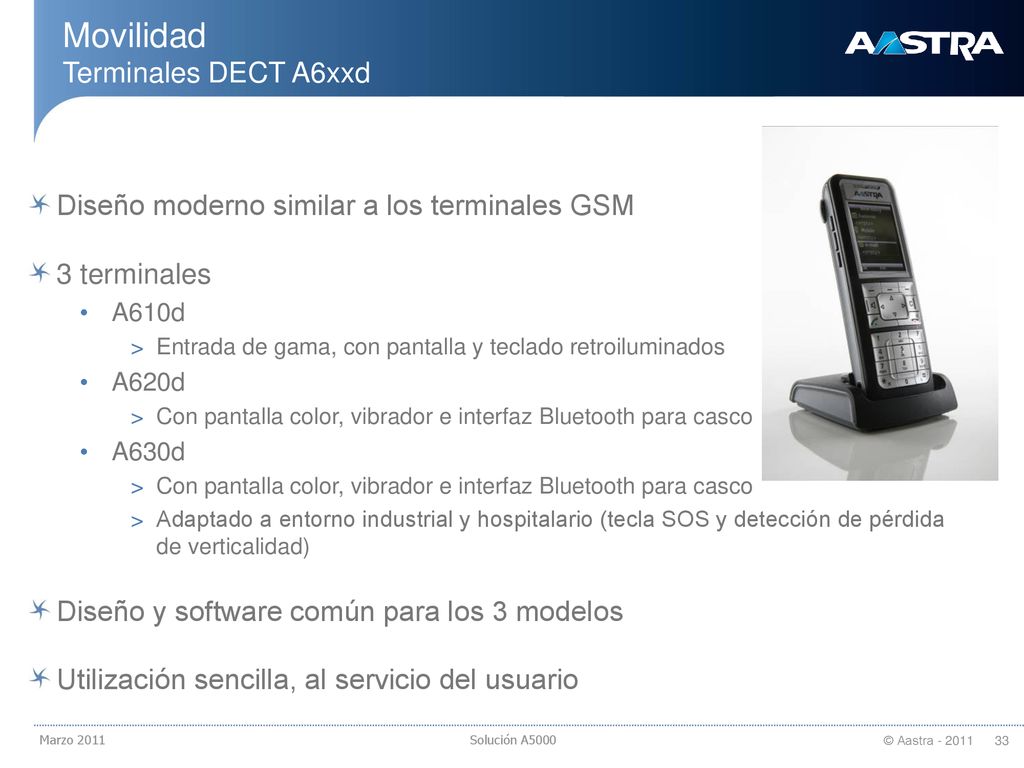

18/09/2018 Movilidad Terminales DECT A6xxd Diseño moderno similar a los terminales GSM 3 terminales A610d Entrada de gama, con pantalla y teclado retroiluminados A620d Con pantalla color, vibrador e interfaz Bluetooth para casco A630d Adaptado a entorno industrial y hospitalario (tecla SOS y detección de pérdida de verticalidad) Diseño y software común para los 3 modelos Utilización sencilla, al servicio del usuario Marzo 2011 Solución A5000 33

Movilidad Terminal DECT A610d

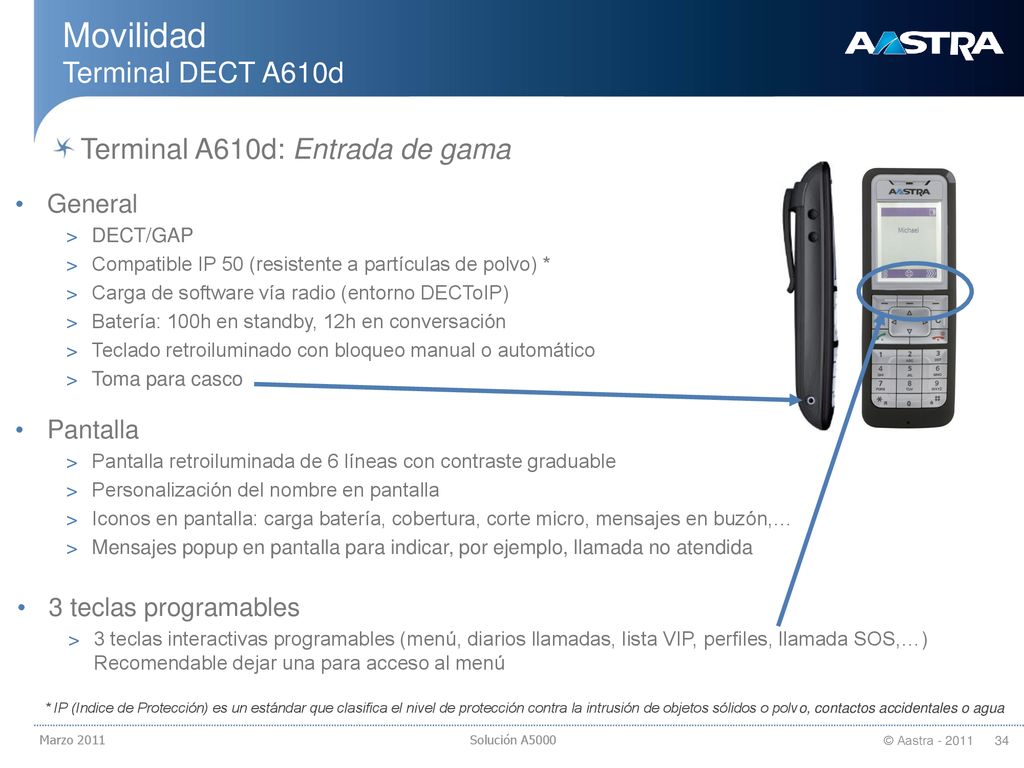

18/09/2018 Movilidad Terminal DECT A610d Terminal A610d: Entrada de gama General DECT/GAP Compatible IP 50 (resistente a partículas de polvo) * Carga de software vía radio (entorno DECToIP) Batería: 100h en standby, 12h en conversación Teclado retroiluminado con bloqueo manual o automático Toma para casco Pantalla Pantalla retroiluminada de 6 líneas con contraste graduable Personalización del nombre en pantalla Iconos en pantalla: carga batería, cobertura, corte micro, mensajes en buzón,… Mensajes popup en pantalla para indicar, por ejemplo, llamada no atendida 3 teclas programables 3 teclas interactivas programables (menú, diarios llamadas, lista VIP, perfiles, llamada SOS,…) Recomendable dejar una para acceso al menú * IP (Indice de Protección) es un estándar que clasifica el nivel de protección contra la intrusión de objetos sólidos o polvo, contactos accidentales o agua Marzo 2011 Solución A5000 34

18/09/2018 Movilidad Terminal DECT A610d Terminal A610d: Entrada de gama Audio Manos libres full duplex 44 timbres polifónicos con 9 niveles de volumen, corte de timbre Detección de ruido y adaptación del volumen del timbre Teclas laterales para ajustar el volumen Volumen diferenciado en terminal, casco y altavoz Otras prestaciones Agenda privada de 200 contactos Nombre, nº privado, nº trabajo, nº móvil, , melodía timbre 6 contactos se pueden incluir en la lista VIP (accesible normalmente con tecla programable) 9 contactos se pueden asignar a teclas de marcación rápida En DECToIP, acceso al directorio LDAP A5000 Diarios de llamadas: las 30 últimas entrantes y las 20 últimas salientes 5 perfiles diferentes programables (ej. reunión, fuerte, normal,…) 11 idiomas 1 led con 3 colores (rojo, verde y naranja) indicador de estados y eventos (llamada no atendida, mensaje en buzón, manos libres activado,…) Bip e icono en display en caso de descarga de batería y fuera de cobertura radio Marzo 2011 Solución A5000 35

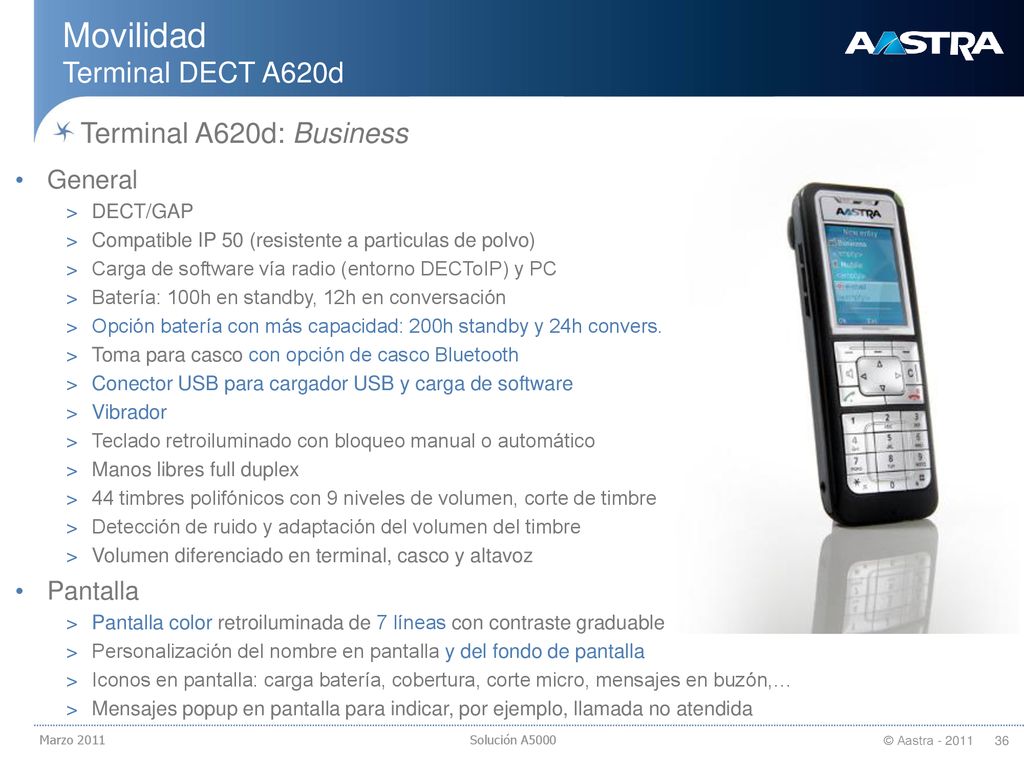

18/09/2018 Movilidad Terminal DECT A620d Terminal A620d: Business General DECT/GAP Compatible IP 50 (resistente a particulas de polvo) Carga de software vía radio (entorno DECToIP) y PC Batería: 100h en standby, 12h en conversación Opción batería con más capacidad: 200h standby y 24h convers. Toma para casco con opción de casco Bluetooth Conector USB para cargador USB y carga de software Vibrador Teclado retroiluminado con bloqueo manual o automático Manos libres full duplex 44 timbres polifónicos con 9 niveles de volumen, corte de timbre Detección de ruido y adaptación del volumen del timbre Volumen diferenciado en terminal, casco y altavoz Pantalla Pantalla color retroiluminada de 7 líneas con contraste graduable Personalización del nombre en pantalla y del fondo de pantalla Iconos en pantalla: carga batería, cobertura, corte micro, mensajes en buzón,… Mensajes popup en pantalla para indicar, por ejemplo, llamada no atendida Marzo 2011 Solución A5000 36

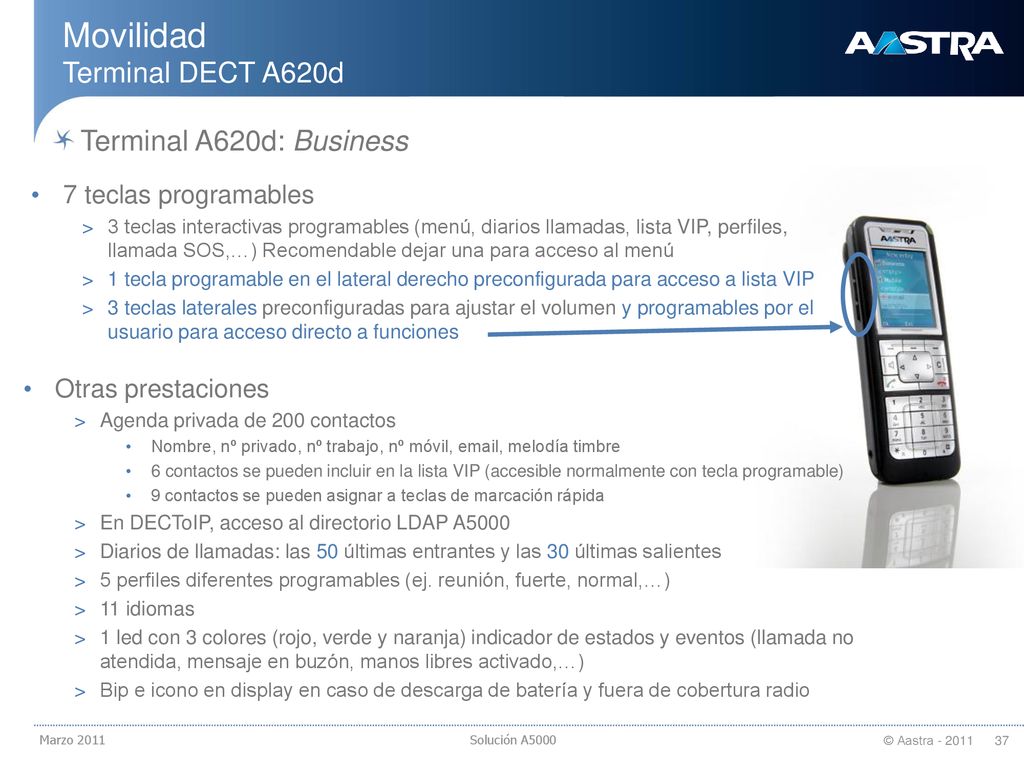

18/09/2018 Movilidad Terminal DECT A620d Terminal A620d: Business 7 teclas programables 3 teclas interactivas programables (menú, diarios llamadas, lista VIP, perfiles, llamada SOS,…) Recomendable dejar una para acceso al menú 1 tecla programable en el lateral derecho preconfigurada para acceso a lista VIP 3 teclas laterales preconfiguradas para ajustar el volumen y programables por el usuario para acceso directo a funciones Otras prestaciones Agenda privada de 200 contactos Nombre, nº privado, nº trabajo, nº móvil, , melodía timbre 6 contactos se pueden incluir en la lista VIP (accesible normalmente con tecla programable) 9 contactos se pueden asignar a teclas de marcación rápida En DECToIP, acceso al directorio LDAP A5000 Diarios de llamadas: las 50 últimas entrantes y las 30 últimas salientes 5 perfiles diferentes programables (ej. reunión, fuerte, normal,…) 11 idiomas 1 led con 3 colores (rojo, verde y naranja) indicador de estados y eventos (llamada no atendida, mensaje en buzón, manos libres activado,…) Bip e icono en display en caso de descarga de batería y fuera de cobertura radio Marzo 2011 Solución A5000 37

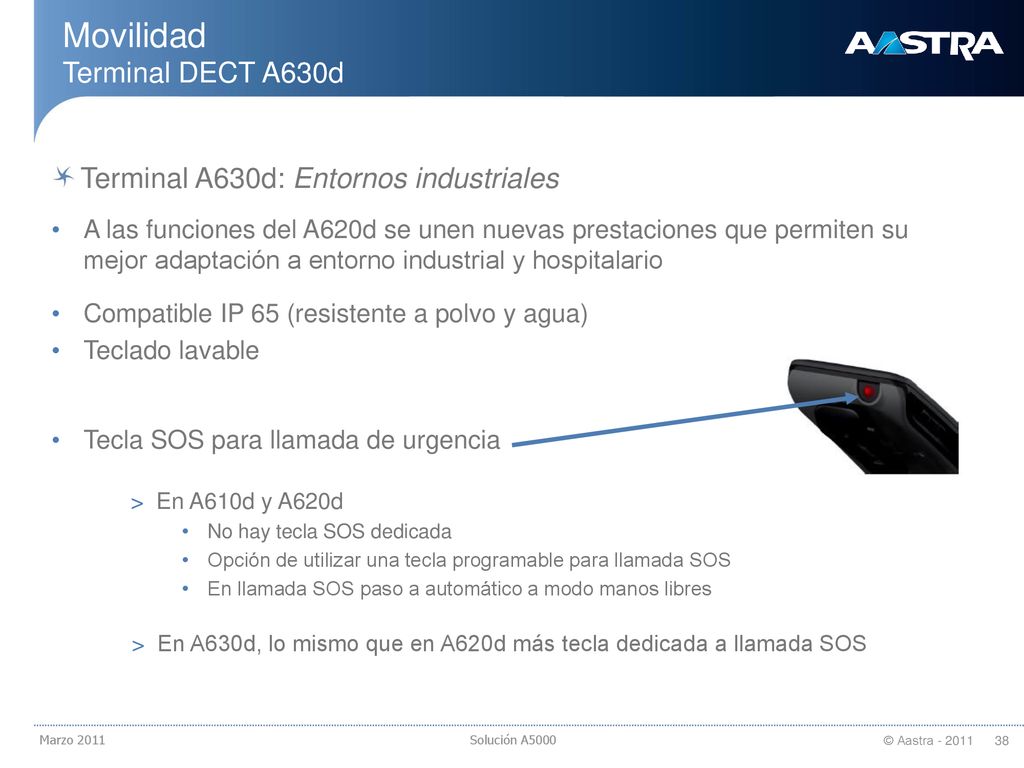

18/09/2018 Movilidad Terminal DECT A630d Terminal A630d: Entornos industriales A las funciones del A620d se unen nuevas prestaciones que permiten su mejor adaptación a entorno industrial y hospitalario Compatible IP 65 (resistente a polvo y agua) Teclado lavable Tecla SOS para llamada de urgencia En A610d y A620d No hay tecla SOS dedicada Opción de utilizar una tecla programable para llamada SOS En llamada SOS paso a automático a modo manos libres En A630d, lo mismo que en A620d más tecla dedicada a llamada SOS Marzo 2011 Solución A5000 38

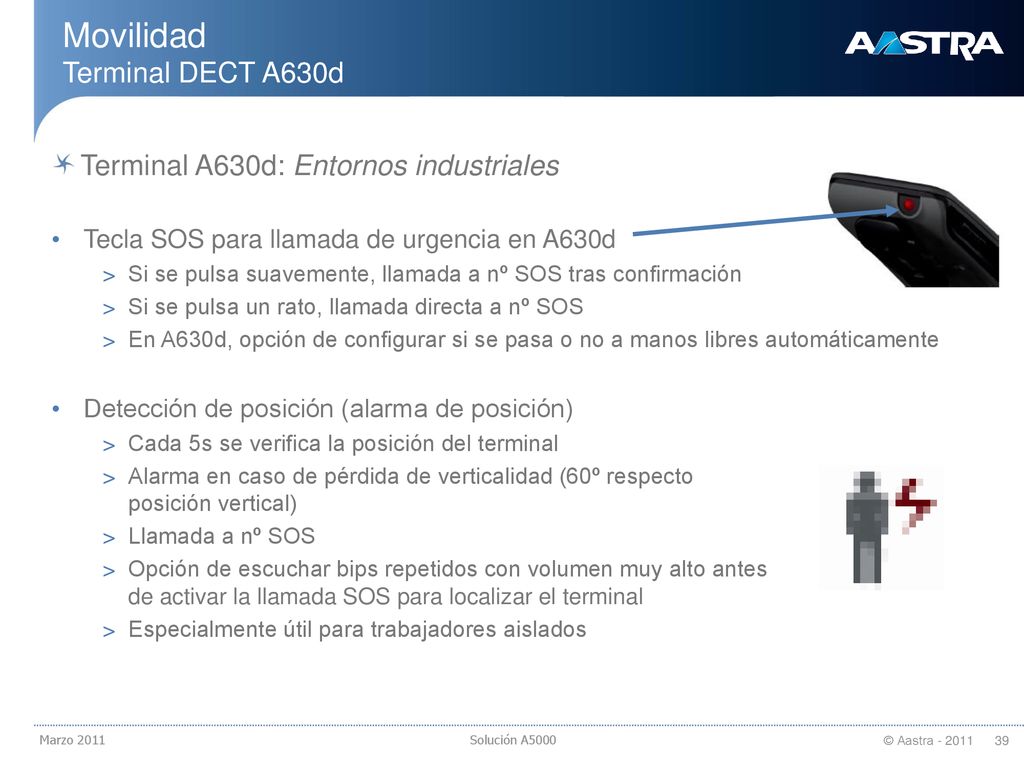

18/09/2018 Movilidad Terminal DECT A630d Terminal A630d: Entornos industriales Tecla SOS para llamada de urgencia en A630d Si se pulsa suavemente, llamada a nº SOS tras confirmación Si se pulsa un rato, llamada directa a nº SOS En A630d, opción de configurar si se pasa o no a manos libres automáticamente Detección de posición (alarma de posición) Cada 5s se verifica la posición del terminal Alarma en caso de pérdida de verticalidad (60º respecto posición vertical) Llamada a nº SOS Opción de escuchar bips repetidos con volumen muy alto antes de activar la llamada SOS para localizar el terminal Especialmente útil para trabajadores aislados Marzo 2011 Solución A5000 39

Movilidad Terminales DECT (tabla resumen)
18/09/2018 Movilidad Terminales DECT (tabla resumen) A610d A620d A630d A142d M910 M915 Dimensiones en mm 22.5 x 135 x 49 22.5 x 135 x 53 28 x 146 x 53 23 x 136 x 48 29 x 135 x 51 Peso en gramos 120 125 138 135 g 150 g Autonomía (standby / comunicación) 100h / 12h (opc. 200h / 24h) 140h / 14h 180h / 15h 100h / 10h Resistencia IP IP 50 (polvo) IP 65 (polvo, agua) Tarjeta MEM extraible  Pantalla (líneas) 6 líneas + línea iconos + teclas 3 líneas 2 líneas Pantalla color Retroiluminación pantalla y teclado Led llamada Toma para casco  (Bluetooth) Perfiles de usuario programables 5 Melodías timbre 44 30 6 Vibrador Manos libres y modo altavoz Teclas programables 3 7 Memorias rápidas en teclado (9) Tecla SOS dedicada Llamada SOS Agenda privada 200 registros 100 registros 50 registros Diarios llamadas recibidas / salientes 30 / 20 50 / 30 50 /30 30 / 10 0 / 10 Rechazo llamada entrante Indicador mensaje en buzón Marzo 2011 Solución A5000 40

Movilidad Aastra Mobile Client (AMC)
18/09/2018 Movilidad Aastra Mobile Client (AMC) Terminal GSM integrado en la red corporativa Número único (interno, DDI) Buzón único de empresa (MWI en terminal GSM) Modo dual GSM/WiFi con handover en ambos sentidos Acceso a prestaciones A5000 desde el terminal GSM (interfaz amigable) Acceso al directorio LDAP A5000 (llamada por nombre e idenficación de llamante) Terminales asociados (GSM y extensión suenan a la vez) Least Cost Routing Llamada simple/compleja En fase de lab test Marzo 2011 Solución A5000 41

Movilidad Aastra Mobile Client (AMC)

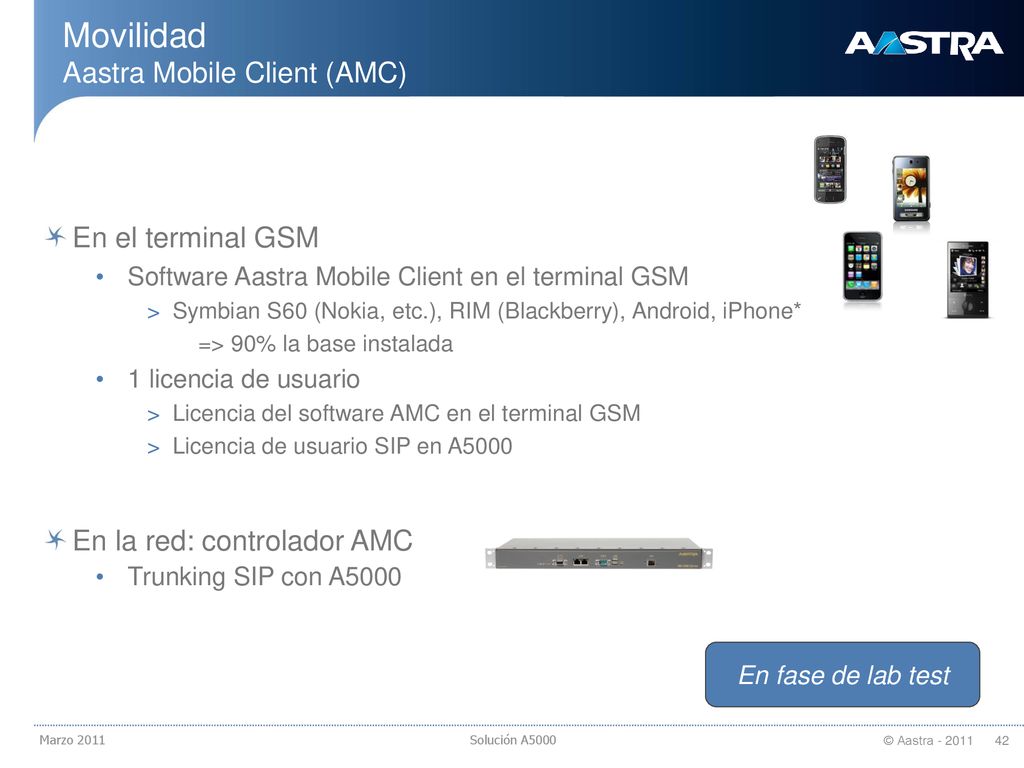

18/09/2018 Movilidad Aastra Mobile Client (AMC) En el terminal GSM Software Aastra Mobile Client en el terminal GSM Symbian S60 (Nokia, etc.), RIM (Blackberry), Android, iPhone* => 90% la base instalada 1 licencia de usuario Licencia del software AMC en el terminal GSM Licencia de usuario SIP en A5000 En la red: controlador AMC Trunking SIP con A5000 En fase de lab test Marzo 2011 Solución A5000 42

18/09/2018 Gracias Marzo 2011 Solución A5000
