1 Ejemplo de estándares y protocolos VoIP
El VoIP comprende a su vez un grupos de estándares que se apoyan en una serie de protocolos que cubren los distintos aspectos de la comunicación: Direccionamiento: RAS (Registration, Admision and Status). Protocolo de comunicaciones que permite a una estación H.323 localizar otra estación H.323 a través de el Gatekeeper. DNS (Domain Name Service). Servicio de resolución de nombres en direcciones IP con el mismo fin que el protocolo RAS pero a través de un servidor DNS Señalización: Q.931 Señalización inicial de llamada H.225 Control de llamada: señalización, registro y admisión, y paquetización / sincronización del stream (flujo) de voz H.245 Protocolo de control para especificar mensajes de apertura y cierre de canales para streams de voz 12/04/2017 Lectura

2 H.323 Adapted to IP

3 IP-to-IP Gateways 12/04/2017

4 Telefonía sobre Internet
Un terminal H.323 solo está obligado a soportar audio, el vídeo es opcional Por tanto con H.323 y gateways podemos ofrecer telefonía Internet sin tener que aprobar nuevos estándares Sin embargo H.323 es un estándar muy complejo. Por ello el IETF ha aprobado un estándar alternativo específicamente diseñado para telefonía mucho más sencillo, conocido como SIP 12/04/2017

5 H.323 Terminals

6 LAN con telefonía IP H.323 WAN con QoS (DiffServ o IntServ)
Call Manager (Gestor de telefonía IP) (Servidor Windows/XP) Las tramas del teléfono van en una VLAN de alta prioridad (se usa 802.1p y 802.1Q) Tramas H.323 con alta prioridad (802.1p) El teléfono recibe alimentación eléctrica desde el switch LAN. Él mismo actúa como un switch de dos puertos 10/100 Teléfono software (Netmeeting, GnomeMeeting, Softphone, etc.) 12/04/2017

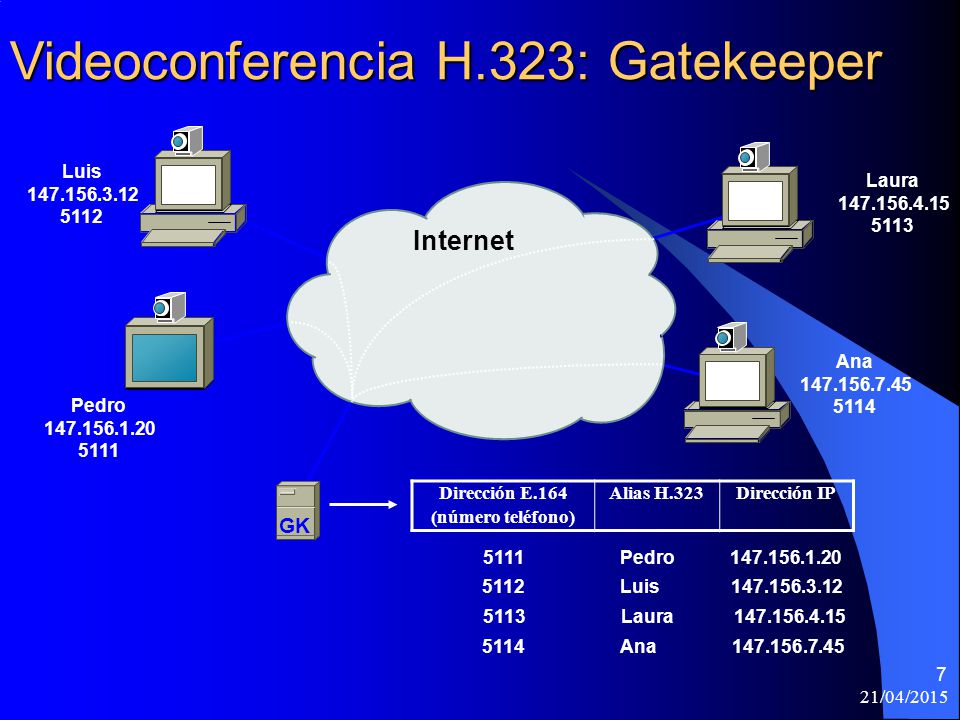

7 Videoconferencia H.323: Gatekeeper
Luis 5112 Laura 5113 Internet Ana 5114 Pedro 5111 GK Dirección E.164 (número teléfono) Alias H.323 Dirección IP Pedro Luis Laura Ana 12/04/2017

8 Zonas de Gatekeeper Zona 1 Zona 3 Prefijo 56 Prefijo 48
Zona: conjunto formado por los terminales, gateways, y MCUs gestionados por un gatekeeper GK GK WAN IP Zona 2 Prefijo 73 GK Las zonas de Gatekeeper son áreas lógicas que reflejan la topología de la red y simplifican las tareas administrativas GK 12/04/2017

9 Gateway en la voz sobre IP
Un gateway H.323 (GW) es un extremo que proporciona comunicaciones bidireccionales en tiempo real entre terminales en la red IP y otros terminales o gateways en una red conmutada y viceversa. Podemos considerar al Gateway como una caja que por un lado tiene un interface LAN y por el otro dispone de uno o varios de los siguientes interfaces: FXO. Para conexión a extensiones de centralitas ó a la red telefónica básica. FXS. Para conexión a enlaces de centralitas o a teléfonos analógicos. E&M. Para conexión específica a centralitas. BRI. Acceso básico RDSI (2B+D) PRI. Acceso primario RDSI (30B+D) G703/G.704. (E&M digital) Conexión especifica a centralitas a 2 Mbps. 12/04/2017

10 Control Multipunto en la voz sobre IP
La Unidad de Control Multipunto (MCU) está diseñada para soportar la conferencia entre tres o más puntos. Establece la negociación entre terminales para determinar las capacidades comunes para el proceso de audio, vídeo y controlar la multidifusión. La señal de audio se digitaliza y se comprime bajo uno de los algoritmos soportados, tales como el G.729, G.711 o G.723, y la señal de vídeo (opcional) se trata con la norma H.261 o H.263. Los datos (opcional) se manejan bajo el estándar T.120 que permite la compartición de aplicaciones en conferencias punto a punto y multipunto. 12/04/2017

11 Pasarela (Gateway) H.320-H.323
Arrancar Netmeetig GW Llamar a ADSL BRI PRI Internet RDSI GW Gateway o ‘puerta de enlace’ Al aparecer H.323 surge la necesidad de interconectar con el servicio de vídeoconferencia tradicional, H.320. Para esto se utiliza una pasarela o gateway, que traduce la señalización de un protocolo a otro. Evidentemente para desarrollar su función la pasarela necesita disponer de una conexión a la RDSI y de una conexión a Internet. Además en función del ancho de banda que tengan estas dos conexiones vendrá fijado el número máximo de usuarios simultáneos que la pasarla podrá soportar. Gracias a la pasarela el usuario de Internet puede llamar a un usuario de la RDSI y establecer con él una vídeoconferencia; sin embargo el establecimiento de la comunicación en sentido inverso no es posible. 12/04/2017

12 Arquitectura Gateway H.320-H.323
Control de llamada IVR H . 3 2 H.245 H.225 H.242 Q.931 IP RDSI Video Audio Datos T.120 IVR: Interactive Voice Response para introducir extensiones 12/04/2017

13 Gateway/Gatekeeper, llamada entrante
Arrancar Netmeeting GK: Usuario: Alicia Número de tel.: 60 Llamar a ext. 60 ADSL BRI Internet GW RDSI PRI ¿ext. 60? 60 = Para poder resolver el problema de la comunicación en sentido inverso es precio incorporar un nuevo elemento en la Internet, el denominado ‘Gatekeeper’ o equipo selector. El Gatekeeper se ocupa de registrar a cada nuevo usuario que aparezca en la Internet y asignarle una dirección en el espacio de direcciones E.164, para que pueda ser llamado desde la RDSI. La función de gatekeeper puede ser desempeñada por un host, un router o también por el mismo equipo que actúa de pasarela. Aunque en este último caso el dispositivo físico sea el mismo y la dirección IP coincida se trata de una entidad lógica diferente con funciones perfectamente definidas. Existen varias formas de asignar direcciones E.164 a terminales H.323, siendo la más universal la asignación de números de extensión. En este caso cada terminal tiene asignado y configurado un número de extensión. Cuando el usuario arranca en su ordenador el software H.323 este envía un mensaje de registro al Gatekeeper, con lo cual éste lo incorpora en su tabla. A partir de ese momento el terminal H.323 puede recibir llamadas de la RDSI. Gatekeeper o ‘equipo selector’ GK Usuario IP Ext. Alicia 12/04/2017

14 Gateway/Gatekeeper, llamada saliente
Arrancar Netmeeting GK: Usuario: Alicia Número de tel.: 60 Llamar al ADSL BRI Internet GW RDSI PRI Registro Usar GW Cuando existe Gatekeeper en la red el usuario H.323 que desea llamar a un terminal H.320 realizará la solicitud al gatekeeper, el cual le indicará la dirección del Gateway que debe utilizar. De este modo si el Gatekeeper mantiene el control de varios Gateway puede asignar en cada caso aquel que se encuentre más próximo al destinatario RDSI, reduciendo así el costo de la llamada por la red telefónica conmutada. El Gatekeeper decidirá el Gateway a utilizar en función de la dirección E.164 de destino. Gatekeeper GK Usuario IP Ext. Alicia 12/04/2017

15 Consola GateKeeper Dirección 192.168.168.117
Jose Bernardo Peña Arcila 12/04/2017

16 Definición de grupos de usuarios
Jose Bernardo Peña Arcila 12/04/2017

17 Creación de un nuevo usuario
Jose Bernardo Peña Arcila 12/04/2017

18 Propiedades del usuario
Jose Bernardo Peña Arcila 12/04/2017

19 Lista de usuarios Jose Bernardo Peña Arcila 12/04/2017

20 Definición de interfaces
Jose Bernardo Peña Arcila 12/04/2017

21 Definición de interfaces (cont.)
Jose Bernardo Peña Arcila 12/04/2017

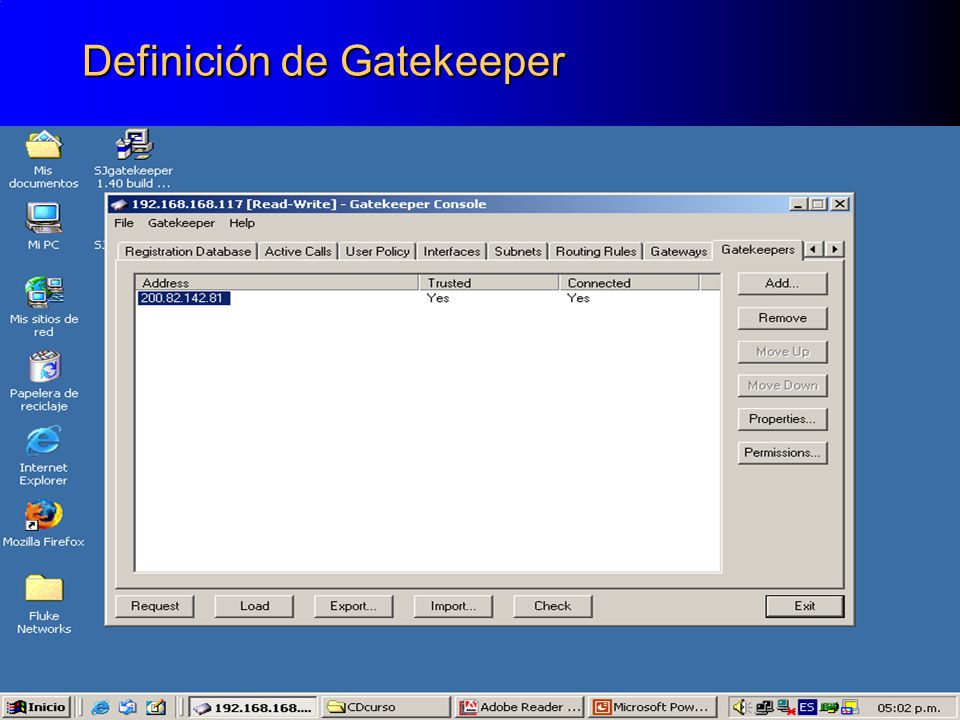

22 Definición de Gatekeeper
Jose Bernardo Peña Arcila 12/04/2017

23 Routing Rule Jose Bernardo Peña Arcila 12/04/2017

24 SIP Protocol SIP was designed as a multimedia protocol that could take advantage of the architecture and messages found in popular Internet applications. By using a distributed architecture—with URLs for naming and text-based messaging SIP attempts to take advantage of the Internet model for building VoIP networks and applications. In addition to VoIP, SIP is used for videoconferencing and instant messaging. 12/04/2017

25 12/04/2017

26 SIP Server Web administrator puerto 18080
Jose Bernardo Peña Arcila 12/04/2017

27 Registro de usuario 533 ubicado en la IP 192.168.168.53
Jose Bernardo Peña Arcila 12/04/2017

28 Listado se sesiones llamada en ejecución a 192. 168. 168. 75 desde 192
Listado se sesiones llamada en ejecución a desde a través del sip-server Jose Bernardo Peña Arcila 12/04/2017

29 Registro de actividad por mes
Jose Bernardo Peña Arcila 12/04/2017

30 Detalle de la actividad diaria
Jose Bernardo Peña Arcila 12/04/2017

31 Parámetros del servidor
Jose Bernardo Peña Arcila 12/04/2017

32 Plan de marcado y patrones de llamadas
Jose Bernardo Peña Arcila 12/04/2017

33 Filtros y autentificaciones
Jose Bernardo Peña Arcila 12/04/2017

34 Configuración del sistema
Jose Bernardo Peña Arcila 12/04/2017
