HARDWARE DEL SERVIDOR. HARDWARE DEL SERVIDOR ¿QUÉ ES UN SERVIDOR? Un servidor es un ordenador u otro tipo de dispositivo de gran capacidad que envía.

Presentación del tema: "HARDWARE DEL SERVIDOR. HARDWARE DEL SERVIDOR ¿QUÉ ES UN SERVIDOR? Un servidor es un ordenador u otro tipo de dispositivo de gran capacidad que envía."— Transcripción de la presentación:

1

2 HARDWARE DEL SERVIDOR

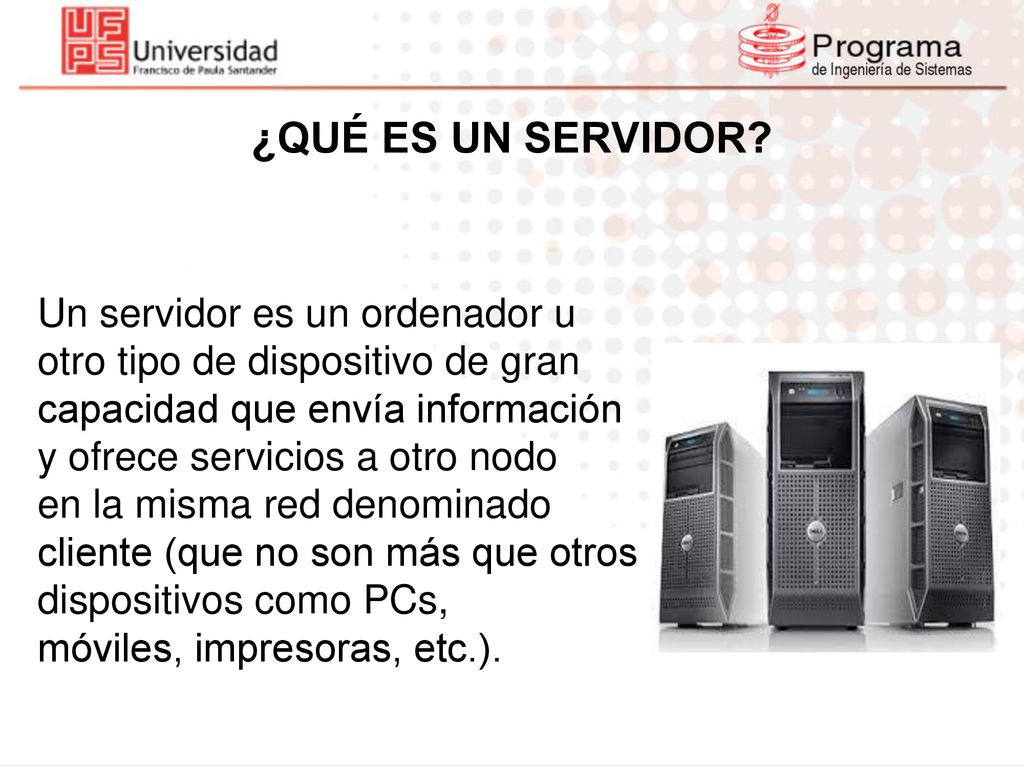

3 ¿QUÉ ES UN SERVIDOR? Un servidor es un ordenador u
otro tipo de dispositivo de gran capacidad que envía información y ofrece servicios a otro nodo en la misma red denominado cliente (que no son más que otros dispositivos como PCs, móviles, impresoras, etc.).

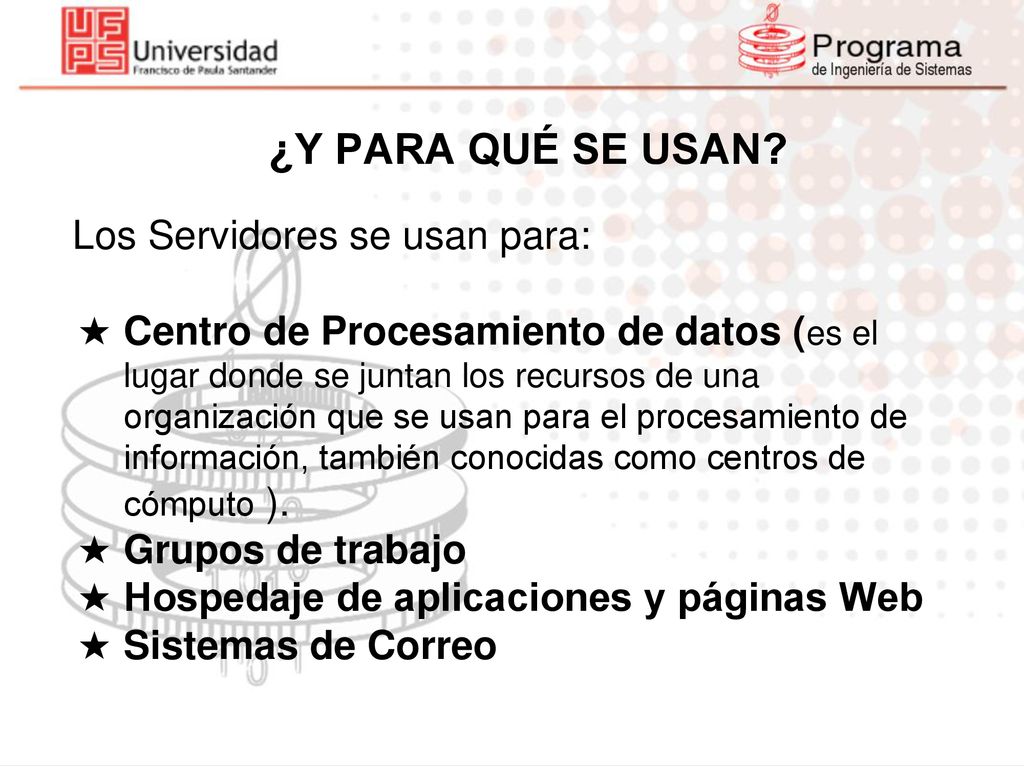

4 ¿Y PARA QUÉ SE USAN? Los Servidores se usan para:
Centro de Procesamiento de datos (es el lugar donde se juntan los recursos de una organización que se usan para el procesamiento de información, también conocidas como centros de cómputo ). Grupos de trabajo Hospedaje de aplicaciones y páginas Web Sistemas de Correo

5 SERVIDORES DE BASES DE DATOS SERVIDORES DE IMPRESIONES
TIPOS DE SERVIDORES NOMBRE FUNCIÓN SERVIDORES DE CORREO Almacenar, enviar, recibir y enrutar mensajes de correo electrónico para los clientes de la red. SERVIDORES WEB Almacenar documentos HTML, imágenes, archivos de texto, escrituras, y demás material Web. SERVIDORES DE BASES DE DATOS Proveer servicios de base de datos a otros programas u otras computadoras definido por el modelo cliente-servidor. SERVIDORES PROXY Actuar de intermediario entre 2 o más servidores para solicitar información y permitir funciones de seguridad como la restricción a determinados sitios Web. SERVIDORES DE IMPRESIONES Controlar una o más impresoras para aceptar trabajos de impresión de los clientes. SERVIDORES DE FAX Almacenar, enviar, recibir, enrutar los mensajes a través del fax.

6 TIPOS DE SERVIDORES SERVIDORES DE TELEFONÍA Realizar funciones de contestador automático, almacenamiento de mensajes de voz y enrutando llamadas telefónicas. SERVIDORES DEL ACCESO REMOTO (RAS) Realizar la autenticación y registro de un usuario en la red. SERVIDORES DE USO Realizar la parte lógica del negocio del cliente y entregar los resultados a la interfaz del proceso. SERVIDORES DE RESERVA Tiene un Software de reserva y grandes cantidades de almacenamiento en la red en discos duros u otros medios de almacenamiento en caso de pérdida del servidor principal SERVIDORES DE SEGURIDAD Tiene un Software especializado para detener intrusiones maliciosas

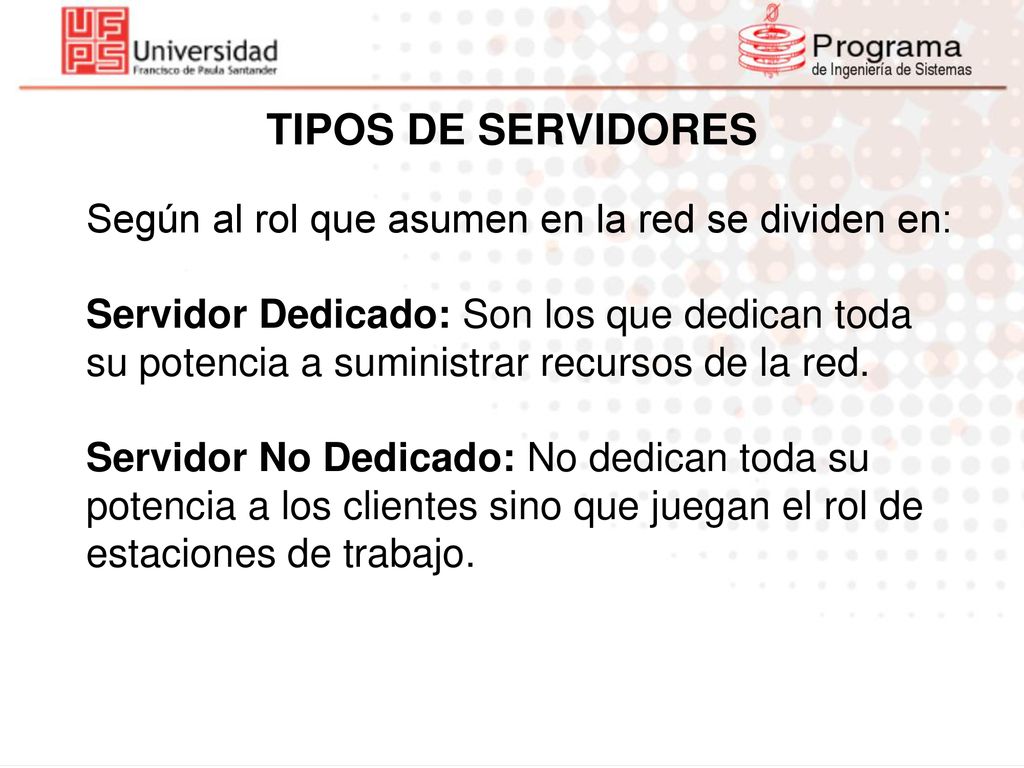

7 TIPOS DE SERVIDORES Según al rol que asumen en la red se dividen en:
Servidor Dedicado: Son los que dedican toda su potencia a suministrar recursos de la red. Servidor No Dedicado: No dedican toda su potencia a los clientes sino que juegan el rol de estaciones de trabajo.

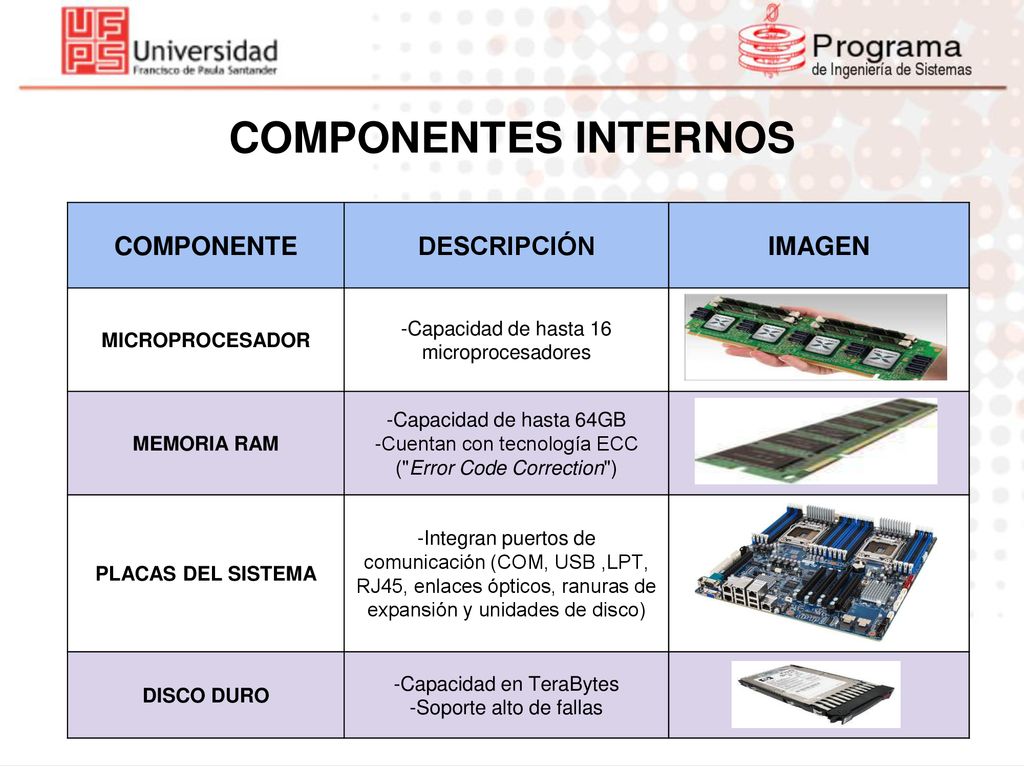

8 COMPONENTES INTERNOS COMPONENTE DESCRIPCIÓN IMAGEN MICROPROCESADOR
-Capacidad de hasta 16 microprocesadores MEMORIA RAM -Capacidad de hasta 64GB -Cuentan con tecnología ECC ("Error Code Correction") PLACAS DEL SISTEMA -Integran puertos de comunicación (COM, USB ,LPT, RJ45, enlaces ópticos, ranuras de expansión y unidades de disco) DISCO DURO -Capacidad en TeraBytes -Soporte alto de fallas

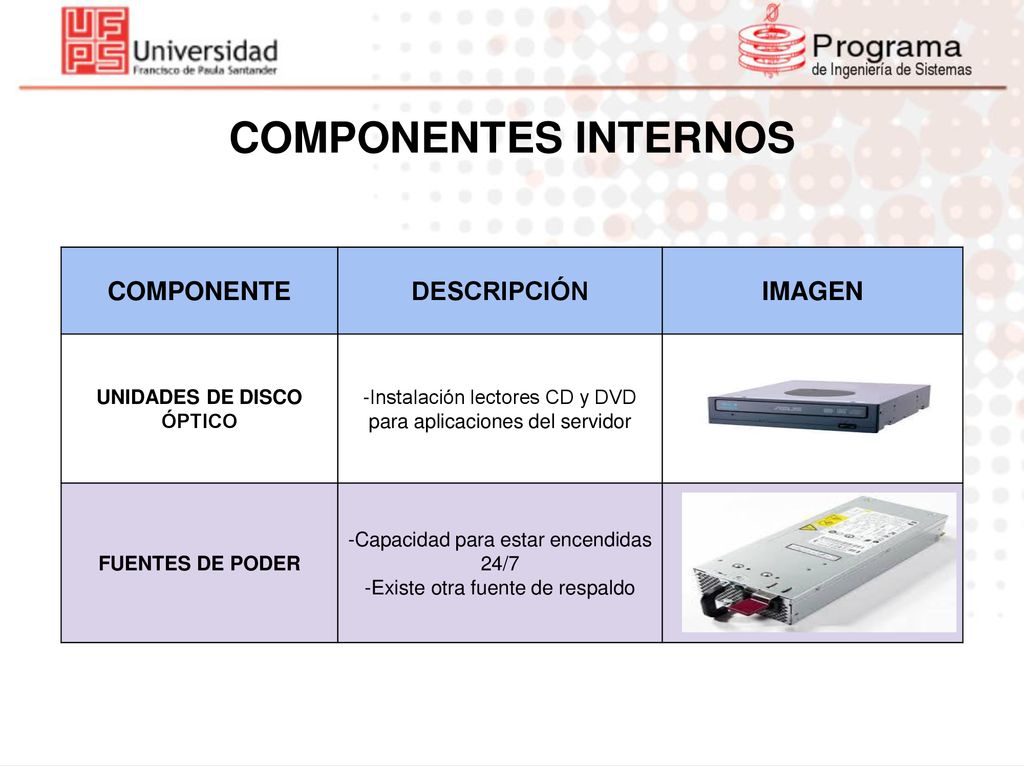

9 UNIDADES DE DISCO ÓPTICO
COMPONENTES INTERNOS COMPONENTE DESCRIPCIÓN IMAGEN UNIDADES DE DISCO ÓPTICO -Instalación lectores CD y DVD para aplicaciones del servidor FUENTES DE PODER -Capacidad para estar encendidas 24/7 -Existe otra fuente de respaldo

10 COMPONENTES EXTERNOS 1. Cubierta: protege los componentes internos del servidor. 2. Botón encendido: apaga y arranca el servidor. 3. Indicadores: permiten conocer la actividad y errores del servidor. 4. Unidad óptico: para lectura CD-DVD. 5. Bahías DD: permiten extraer y colocar discos duros. 6. Guías: acoplan el servidor con los postes del rack. 7. Fuente: suministra la energía a los dispositivos internos. 8. Panel de puertos: incluye puertos como USB, LPT, VGA, COM, SCSI, LAN y otros.

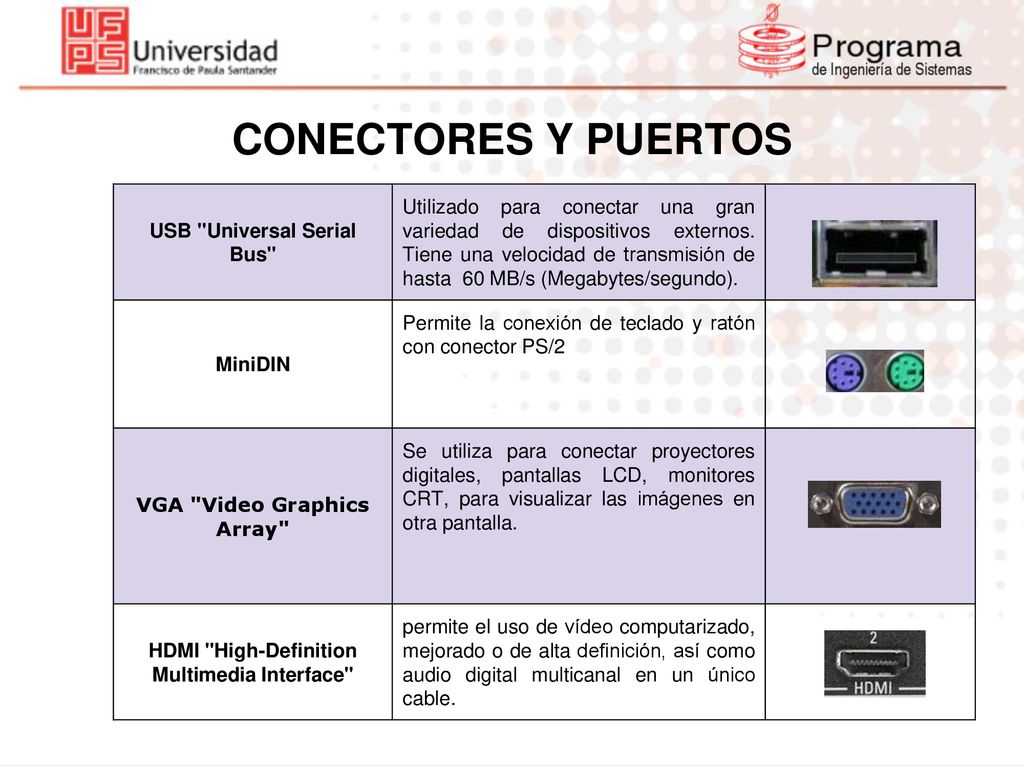

11 CONECTORES Y PUERTOS USB "Universal Serial Bus" Utilizado para conectar una gran variedad de dispositivos externos. Tiene una velocidad de transmisión de hasta 60 MB/s (Megabytes/segundo). MiniDIN Permite la conexión de teclado y ratón con conector PS/2 VGA "Video Graphics Array" Se utiliza para conectar proyectores digitales, pantallas LCD, monitores CRT, para visualizar las imágenes en otra pantalla. HDMI "High-Definition Multimedia Interface" permite el uso de vídeo computarizado, mejorado o de alta definición, así como audio digital multicanal en un único cable.

12 CONECTORES Y PUERTOS LPT "Local Print Terminal" Utilizado principalmente para conectar antiguas impresoras. Tiene una velocidad de transmisión de hasta 1 MB/s. RJ-45 "Registred Jack 45" Se utiliza para conectar la computadora a la red de área local (LAN - red de computadoras cercanas interconectadas entre sí), por medio de cables, formato GigaLAN 1000 Mbps. SATA/SATA 2 "Serial Advanced TechnologyAttachment" Utilizadas para la conexión con discos duros de alta velocidad. Cuenta con conector SATA para datos y alimentación. (Bahías frontales que permiten acoplar el DD y su respectiva alimentación).

13 SCSI "Small Components System Interconnect"
CONECTORES Y PUERTOS SCSI "Small Components System Interconnect" Utilizadas para la conexión con dispositivos externos de alta velocidad. Básicamente el más utilizado cuenta con 68 pines y un conector tipo MOLEX para alimentación. (Bahías frontales que permiten acoplar el DD y su respectiva alimentación; en el caso del panel trasero, solamente se encuentra el puerto). COM "COMmunications" Es un puerto utilizado básicamente para la conexión de módem externo y dispositivos PDA. Tiene una velocidad de transmisión de hasta 112 KB/s (Kilobytes/segundo).

14 RANURAS Ranura de expansión Imagen PCIe PCI ISA-16

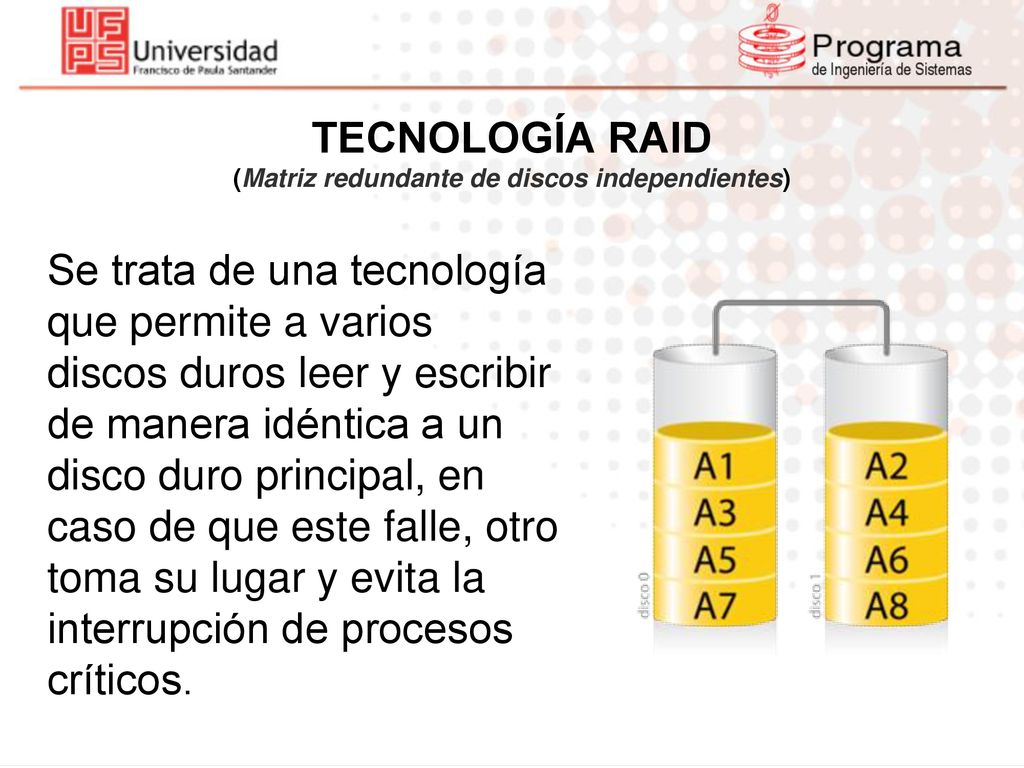

15 (Matriz redundante de discos independientes)
TECNOLOGÍA RAID (Matriz redundante de discos independientes) Se trata de una tecnología que permite a varios discos duros leer y escribir de manera idéntica a un disco duro principal, en caso de que este falle, otro toma su lugar y evita la interrupción de procesos críticos.

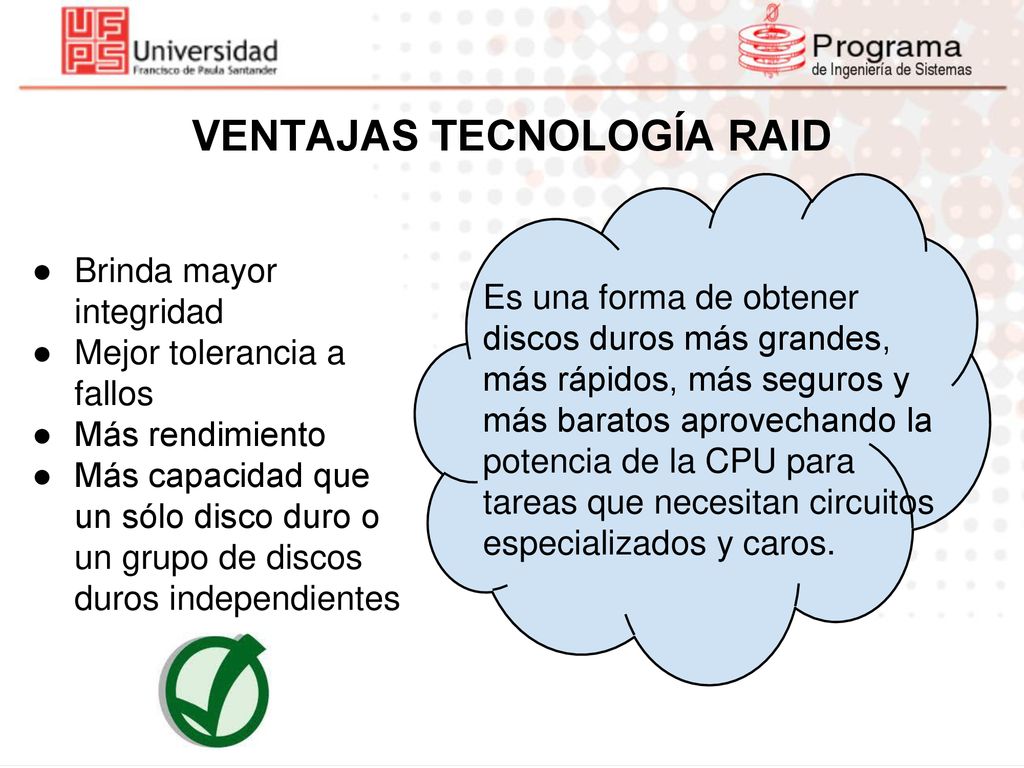

16 VENTAJAS TECNOLOGÍA RAID
Brinda mayor integridad Mejor tolerancia a fallos Más rendimiento Más capacidad que un sólo disco duro o un grupo de discos duros independientes Es una forma de obtener discos duros más grandes, más rápidos, más seguros y más baratos aprovechando la potencia de la CPU para tareas que necesitan circuitos especializados y caros.

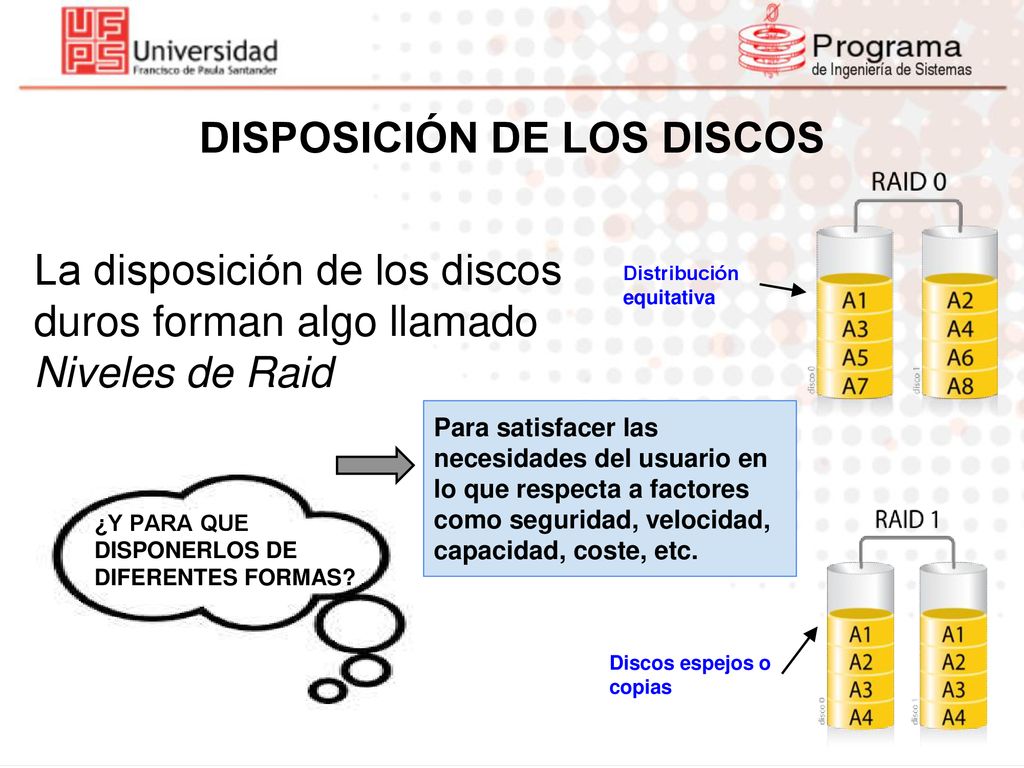

17 DISPOSICIÓN DE LOS DISCOS
La disposición de los discos duros forman algo llamado Niveles de Raid Distribución equitativa Para satisfacer las necesidades del usuario en lo que respecta a factores como seguridad, velocidad, capacidad, coste, etc. ¿Y PARA QUE DISPONERLOS DE DIFERENTES FORMAS? Discos espejos o copias

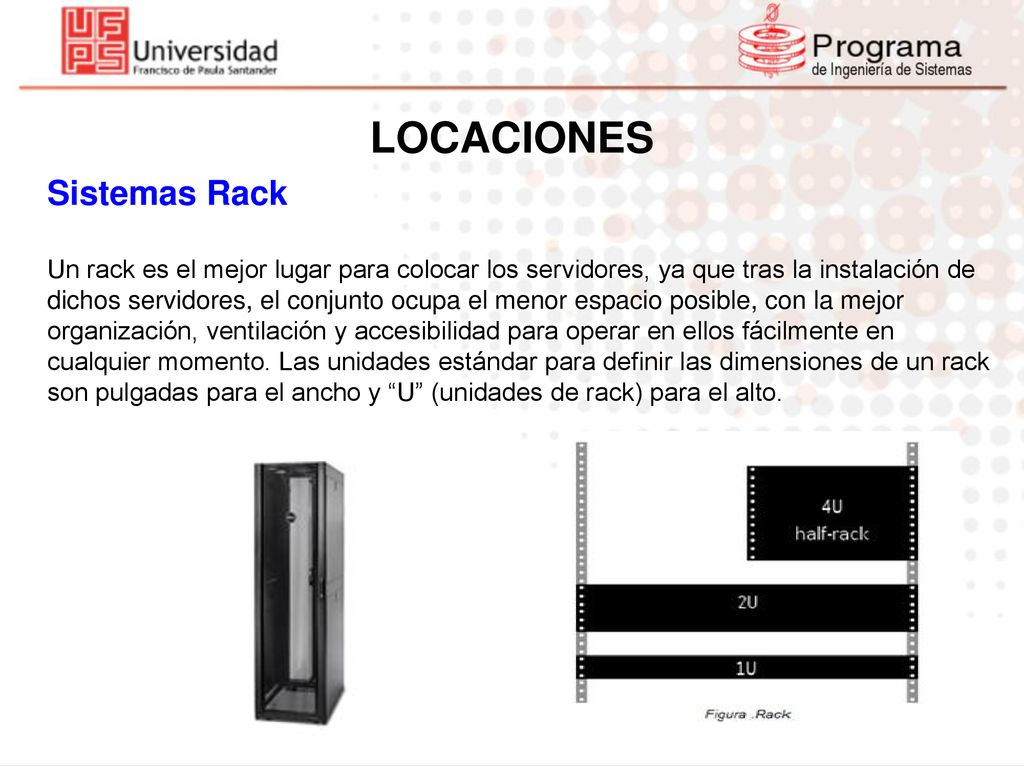

18 LOCACIONES Sistemas Rack
Un rack es el mejor lugar para colocar los servidores, ya que tras la instalación de dichos servidores, el conjunto ocupa el menor espacio posible, con la mejor organización, ventilación y accesibilidad para operar en ellos fácilmente en cualquier momento. Las unidades estándar para definir las dimensiones de un rack son pulgadas para el ancho y “U” (unidades de rack) para el alto.

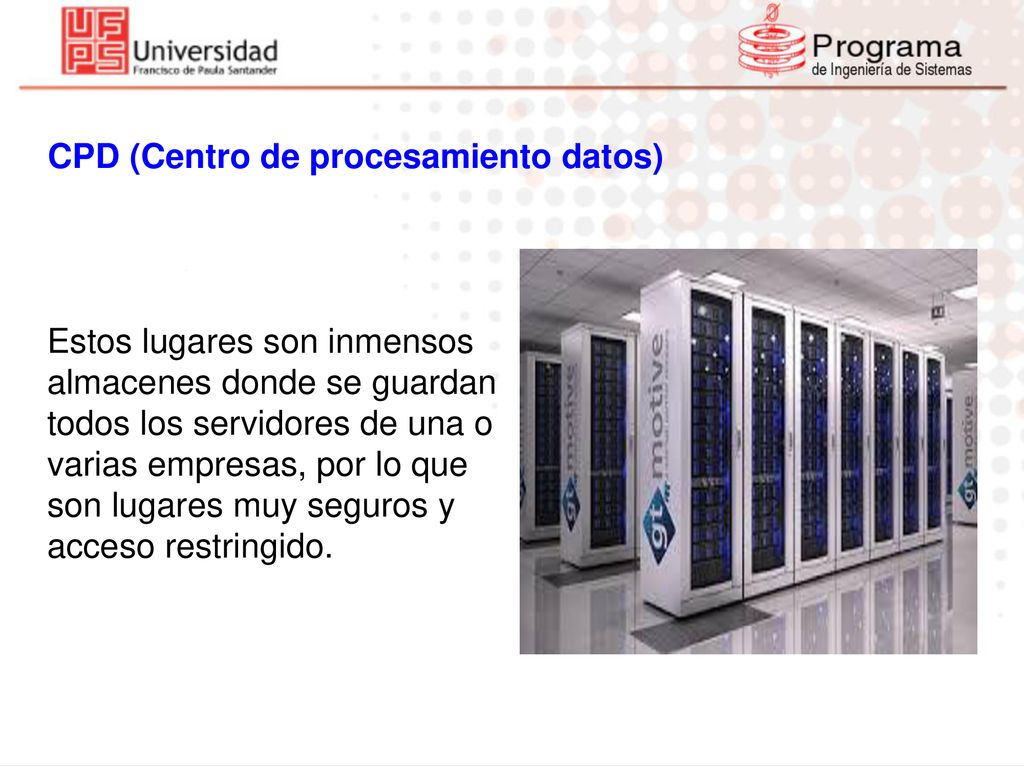

19 CPD (Centro de procesamiento datos)
Estos lugares son inmensos almacenes donde se guardan todos los servidores de una o varias empresas, por lo que son lugares muy seguros y acceso restringido.

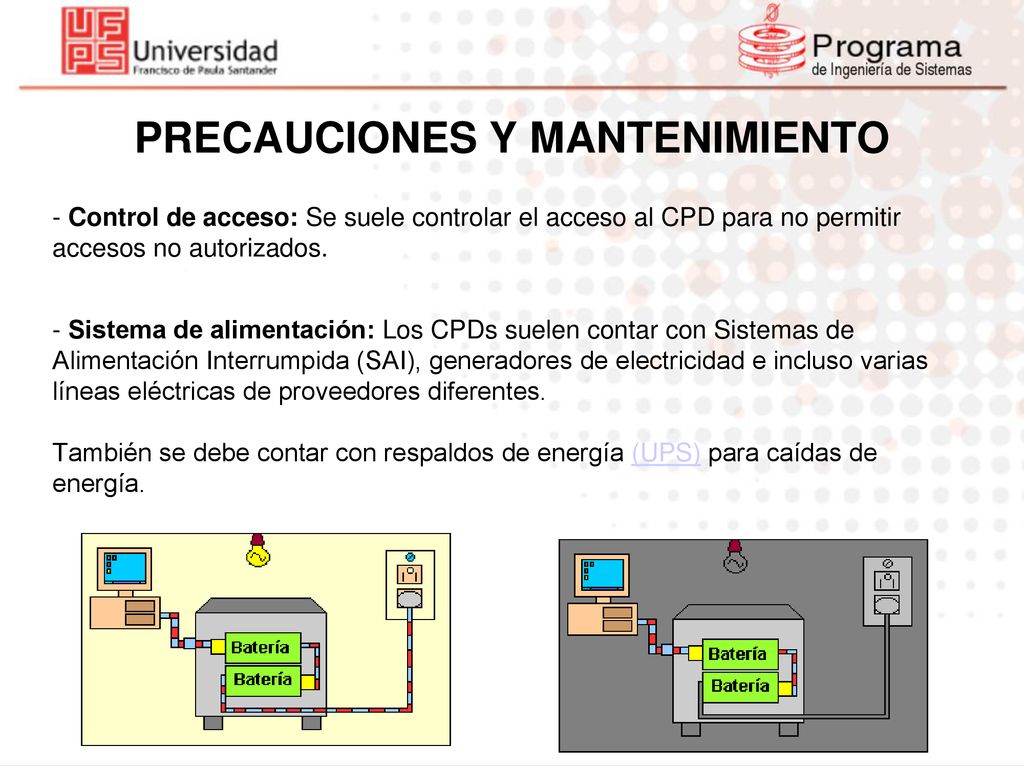

20 PRECAUCIONES Y MANTENIMIENTO
- Control de acceso: Se suele controlar el acceso al CPD para no permitir accesos no autorizados. - Sistema de alimentación: Los CPDs suelen contar con Sistemas de Alimentación Interrumpida (SAI), generadores de electricidad e incluso varias líneas eléctricas de proveedores diferentes. También se debe contar con respaldos de energía (UPS) para caídas de energía.

21 PRECAUCIONES Y MANTENIMIENTO
- Ventilación: Lo normal es que la temperatura oscile entre 21 y 23 grados centígrados. Se suelen disponer de tal manera que los armarios forman los denominados “pasillo fríos” y “pasillos calientes”, mejorando la circulación del aire con el consiguiente ahorro de energía. - Cableado: Lo normal es que todo el cableado de CPD suela discurrir por un falso suelo para así facilitar las instalaciones. - Sistema anti-incendios: Se realiza con dióxido de carbono u otros gases con agentes de extinción. El objetivo de estos gases es “secuestrar” el oxígeno del CPD ya que sin oxígeno no existe fuego.

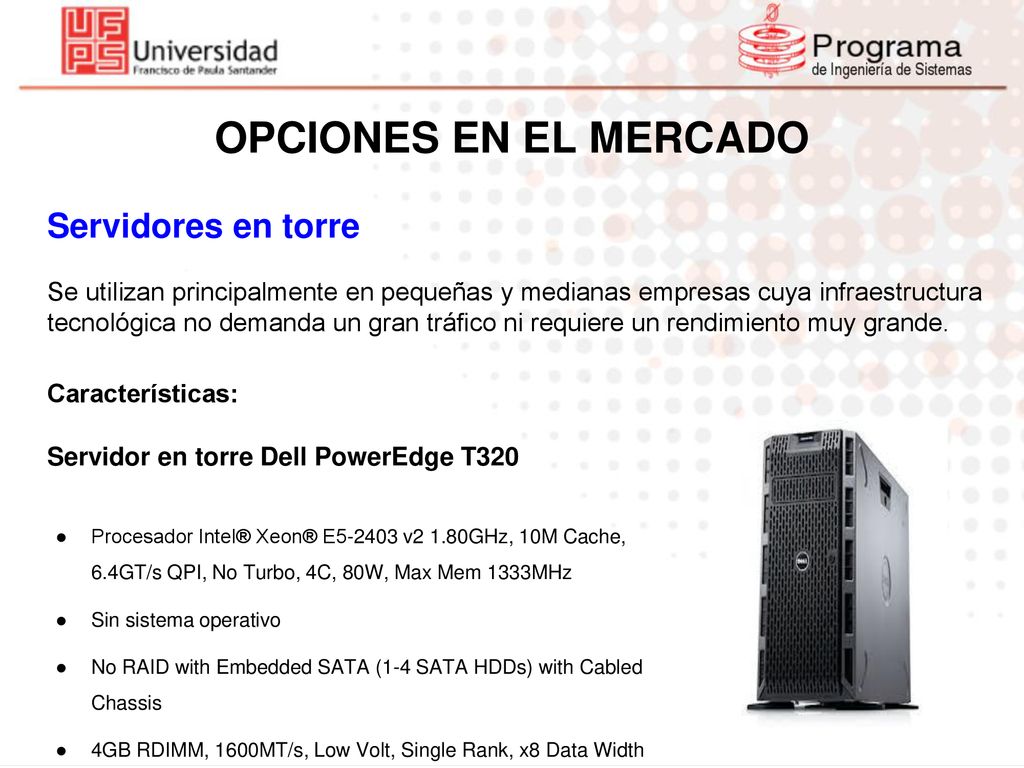

22 OPCIONES EN EL MERCADO Servidores en torre
Se utilizan principalmente en pequeñas y medianas empresas cuya infraestructura tecnológica no demanda un gran tráfico ni requiere un rendimiento muy grande. Características: Servidor en torre Dell PowerEdge T320 Procesador Intel® Xeon® E v2 1.80GHz, 10M Cache, 6.4GT/s QPI, No Turbo, 4C, 80W, Max Mem 1333MHz Sin sistema operativo No RAID with Embedded SATA (1-4 SATA HDDs) with Cabled Chassis 4GB RDIMM, 1600MT/s, Low Volt, Single Rank, x8 Data Width Disco duro SATA 500GB 7.2K RPM

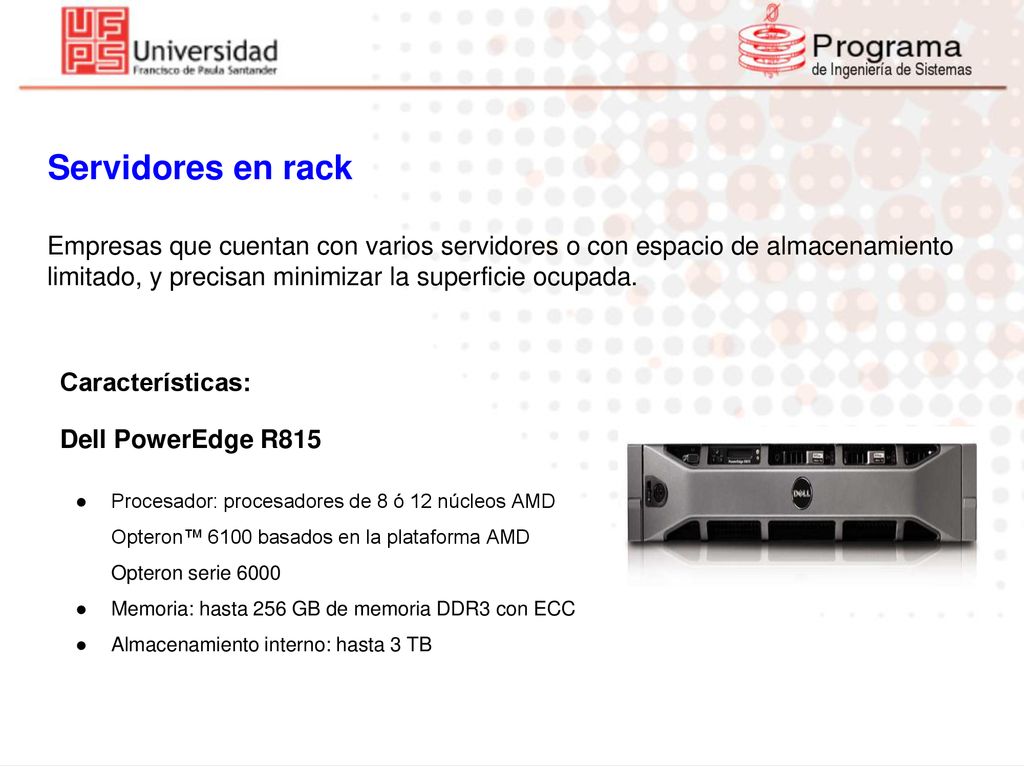

23 Servidores en rack Empresas que cuentan con varios servidores o con espacio de almacenamiento limitado, y precisan minimizar la superficie ocupada. Características: Dell PowerEdge R815 Procesador: procesadores de 8 ó 12 núcleos AMD Opteron™ 6100 basados en la plataforma AMD Opteron serie 6000 Memoria: hasta 256 GB de memoria DDR3 con ECC Almacenamiento interno: hasta 3 TB

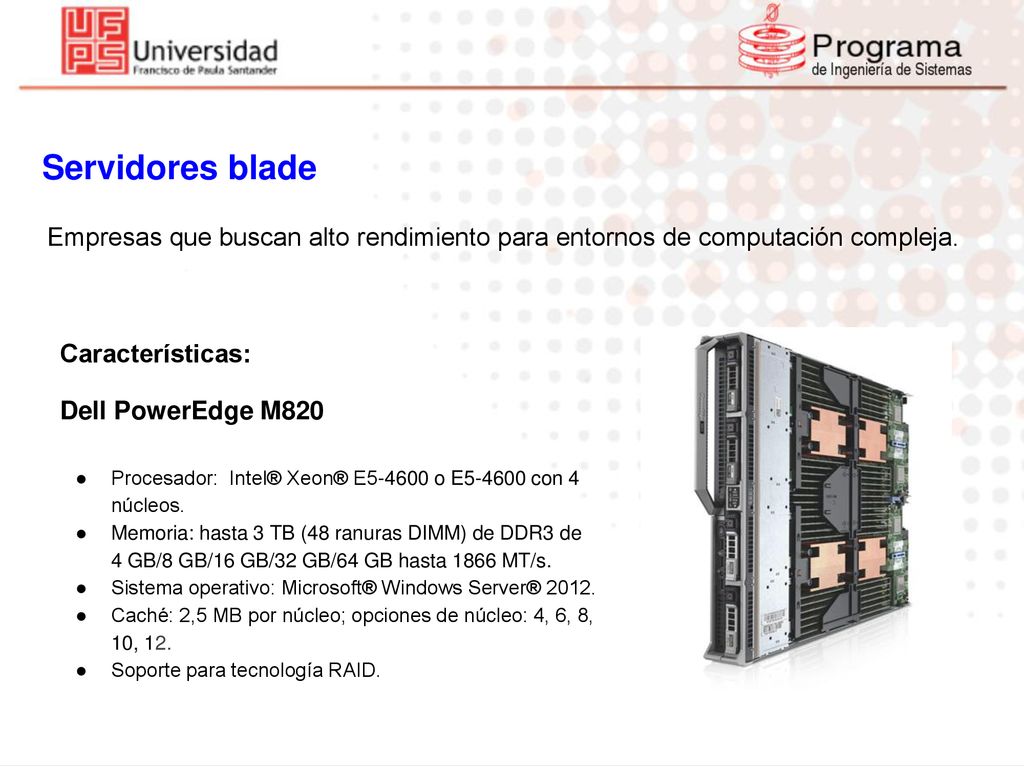

24 Servidores blade Empresas que buscan alto rendimiento para entornos de computación compleja. Características: Dell PowerEdge M820 Procesador: Intel® Xeon® E o E con 4 núcleos. Memoria: hasta 3 TB (48 ranuras DIMM) de DDR3 de 4 GB/8 GB/16 GB/32 GB/64 GB hasta 1866 MT/s. Sistema operativo: Microsoft® Windows Server® 2012. Caché: 2,5 MB por núcleo; opciones de núcleo: 4, 6, 8, 10, 12. Soporte para tecnología RAID.

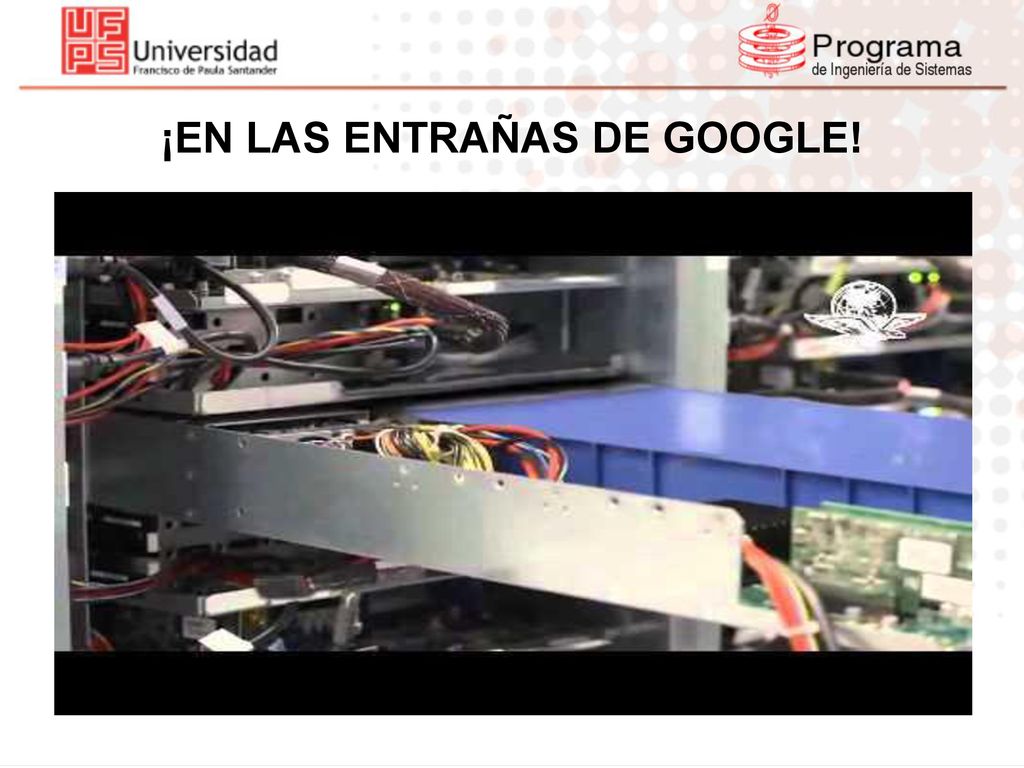

25 ¡EN LAS ENTRAÑAS DE GOOGLE!

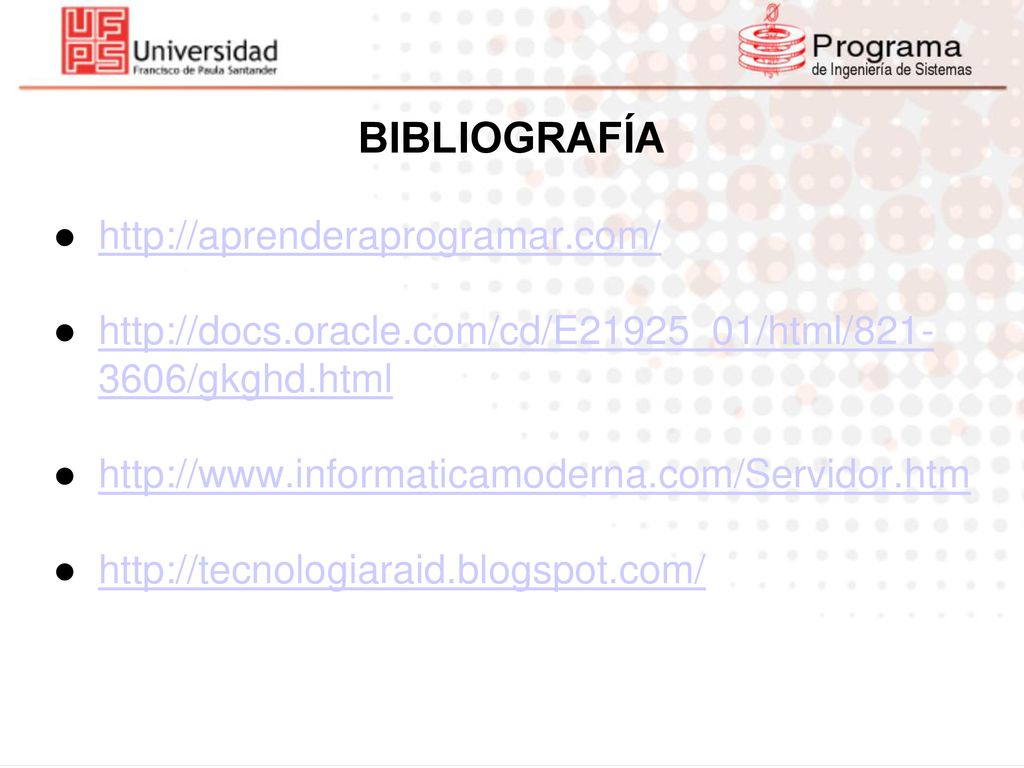

26 BIBLIOGRAFÍA http://aprenderaprogramar.com/

27 !Gracias por su atención¡
Manuel Eliseo Osorio Jaimes Francisco Javier Duarte Garcia Jueves, 28 de agosto de 2014
