Introduccion a Hidraulica

Presentación del tema: "Introduccion a Hidraulica"— Transcripción de la presentación:

1 Introduccion a Hidraulica

2 Definicion Oleohidraulica, Nombre correcto al ser aceite el fluido de circulacion Hidraulica , nombre practico Aplicacion de presion en fluido con el objeto de producir energia mecanica

3 Principios Fundamentales
Los Aceites no son compresibles pero si elasticos Los aceites transmiten la presion en todas direcciones, ( Principio de Pascal) Los aceites toman la forma de la tuberia o aparatos por los que circulan. Los aceites permiten multiplicar la fuerza aplicada, prensa hidraulica

4 Fuerza Hidraulica Es igual al producto de la presion por la superficie sobre la que actua F = P x A Unidades, Libras, Newtons

5 Caudal Caudal es la cantidad de aceite que se desplaza por una tuberia o aparato en un tiempo determinado. Q = S x V S, area de superficie

6 Ley de Continuidad Establece que el caudal es constante a lo largo de un circuito La velocidad aumenta segun se reduce el area La presion aumenta segun aumenta la velocidad

7 La Presa Hidráulica El principio de Pascal fundamenta el funcionamiento de las genéricamente llamadas máquinas hidráulicas: la prensa, el gato, el freno, el ascensor y la grúa, entre otras. Este dispositivo, llamado prensa hidráulica, nos permite prensar, levantar pesos o estampar metales ejerciendo fuerzas muy pequeñas. Veamos cómo lo hace.

8 La Presa Hidráulica El recipiente lleno de líquido de la figura consta de dos cuellos de diferente sección cerrados con sendos tapones ajustados y capaces de res-balar libremente dentro de los tubos (pistones). Si se ejerce una fuerza (F1) sobre el pistón pequeño, la presión ejercida se transmite, tal como lo observó Pascal, a todos los puntos del fluido dentro del recinto y produce fuerzas perpendiculares a las paredes. En particular, la porción de pared representada por el pistón grande (A2) siente una fuerza (F2) de manera que mientras el pistón chico baja, el grande sube. La presión sobre los pistones es la misma, No así la fuerza!

9 Entonces: F1/A1 es igual F2/A2 por lo que despejando un termino

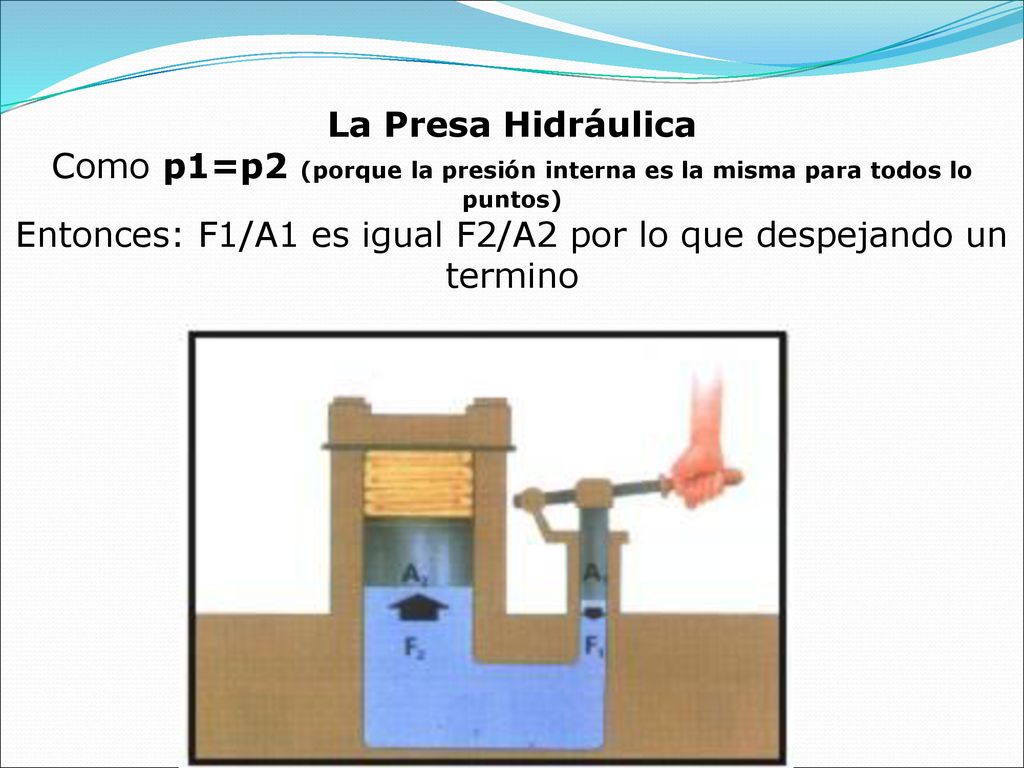

La Presa Hidráulica Como p1=p2 (porque la presión interna es la misma para todos lo puntos) Entonces: F1/A1 es igual F2/A2 por lo que despejando un termino

10 Si, por ejemplo, la superficie del pistón grande es el cuádruple de la del chico, entonces el módulo de la fuerza obtenida en él será el cuádruple de la fuerza ejercida en el pequeño. La prensa hidráulica, al igual que las palancas mecánicas, no multiplica la energía. El volumen de líquido desplazado por el pistón pequeño se distribuye en una capa delgada en el pistón grande, de modo que el producto de la fuerza por el desplazamiento (el trabajo) es igual en ambas ramas. ¡El dentista debe accionar muchas veces el pedal del sillón para lograr levantar lo suficiente al paciente!

11 Fluidos Hidraulicos

12 Fluidos Hidraulicos Se dividen en dos grupos Aceite hidraulico
Liquidos inflamables

13 Caracteristicas tecnicas del aceite hidraulico
Peso especifico Peso de un litro a 20⁰C ASTM API Hidrometro Punto de congelacion Temperatura a la que el aceite hidraulico adquiere una viscosidad que le impide fluir normalmente Punto de inflamacion Suelen estar alrededor de 170 ⁰C

14 Caracteristicas tecnicas del aceite hidraulico
Viscosidad Es la resistencia o frotamiento interno entre las moleculas de aceite al deslizarse entre si. Acidez Nos indica el grado de refino de un aceite nuevo

15 Indice de viscosidad Es un numero que indica la variacion de viscosidad con la temperatura. Cuanto mayor es el numero, menor es la variacion de viscosidad I.V van de 80 a 120

16 Viscosidad La viscosidad es la caracteristica mas importante de los aceites Se define como la resistencia o frotamiento interno entre las moleculas de aceite al deslizarse entre si. Resistencia a la friccion.

17 Liquidos hidraulicos especiales
Liquidos resistentes al fuego Sinteticos: Esteres fosforicos, cloruros aromaticos y siliconas. De base acuosa: Soluciones agua glicol, emulsiones de agua en aceite y emulsiones de aceite en agua.

18 Aceites Hidraulicos Cumplen dos requisitos en las maquinas
Transmite energia Lubrican los aparatos hidraulicos Otras misiones del aceite hidraulico son: Proteccion contra la oxidacion y corrosion No hacer espuma Separar el agua del aceite Conservar su viscosidad dentro de un margen de temperatura

19 Seleccion de un aceite hidraulico
Se basa en: Tipo de circuito Temperatura ambiente Presion de trabajo Temperatura de trabajo Tipo de bomba

20 Nota El peso especifico y el indice de viscosidad son las caracteristicas mas importantes de un aceite hidraulico. Los mayores contaminantes de los aceites hidraulicos se producen en el transporte, almacenamiento y transvasado a las maquinas.
