1 Introduccion a Hidraulica

2 Definicion Oleohidraulica, Nombre correcto al ser aceite el fluido de circulacion Hidraulica , nombre practico Aplicacion de presion en fluido con el objeto de producir energia mecanica

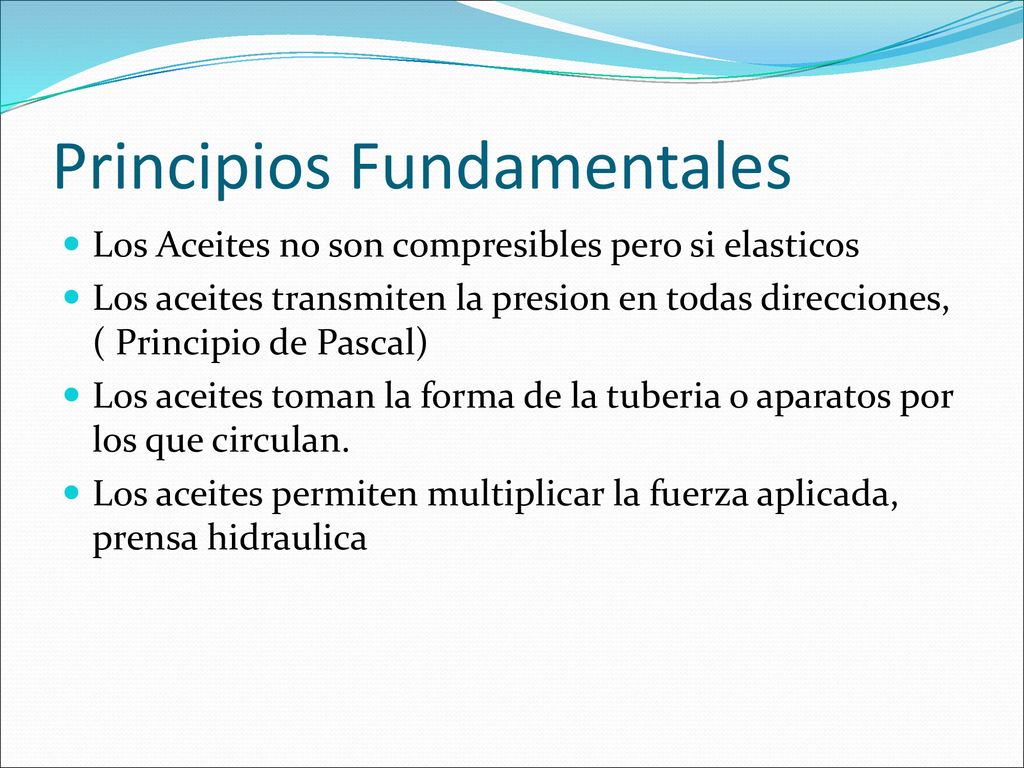

3 Principios Fundamentales
Los Aceites no son compresibles pero si elasticos Los aceites transmiten la presion en todas direcciones, ( Principio de Pascal) Los aceites toman la forma de la tuberia o aparatos por los que circulan. Los aceites permiten multiplicar la fuerza aplicada, prensa hidraulica

4 Fuerza Hidraulica Es igual al producto de la presion por la superficie sobre la que actua F = P x A Unidades, Libras, Newtons

5 Caudal Caudal es la cantidad de aceite que se desplaza por una tuberia o aparato en un tiempo determinado. Q = S x V S, area de superficie

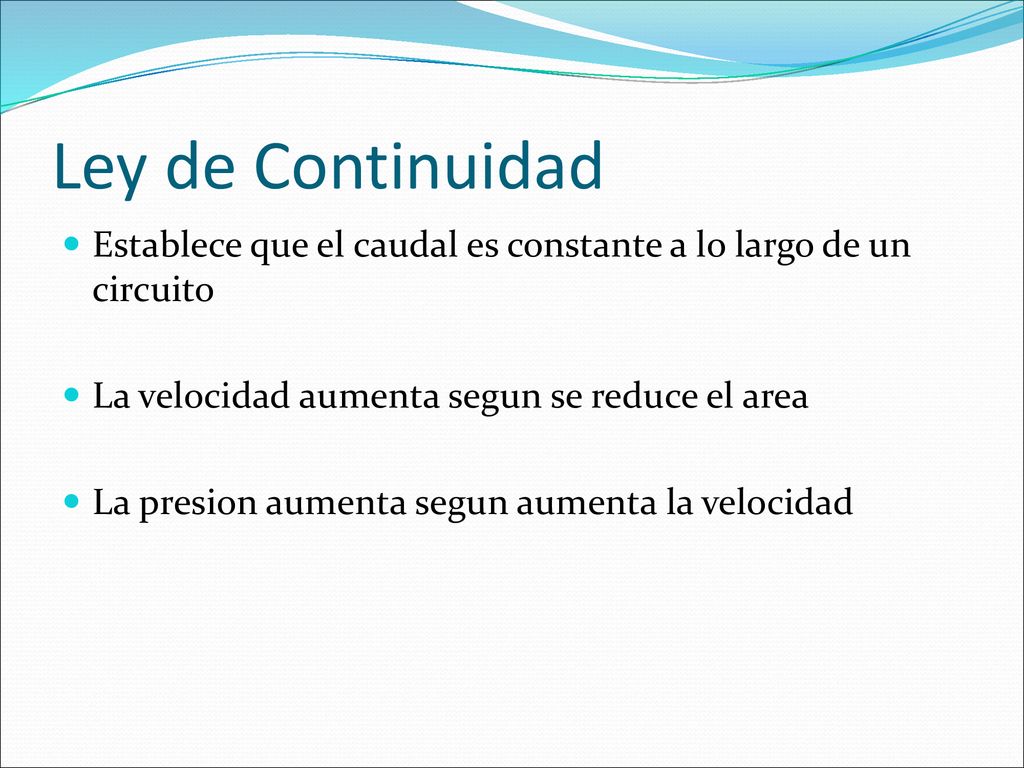

6 Ley de Continuidad Establece que el caudal es constante a lo largo de un circuito La velocidad aumenta segun se reduce el area La presion aumenta segun aumenta la velocidad

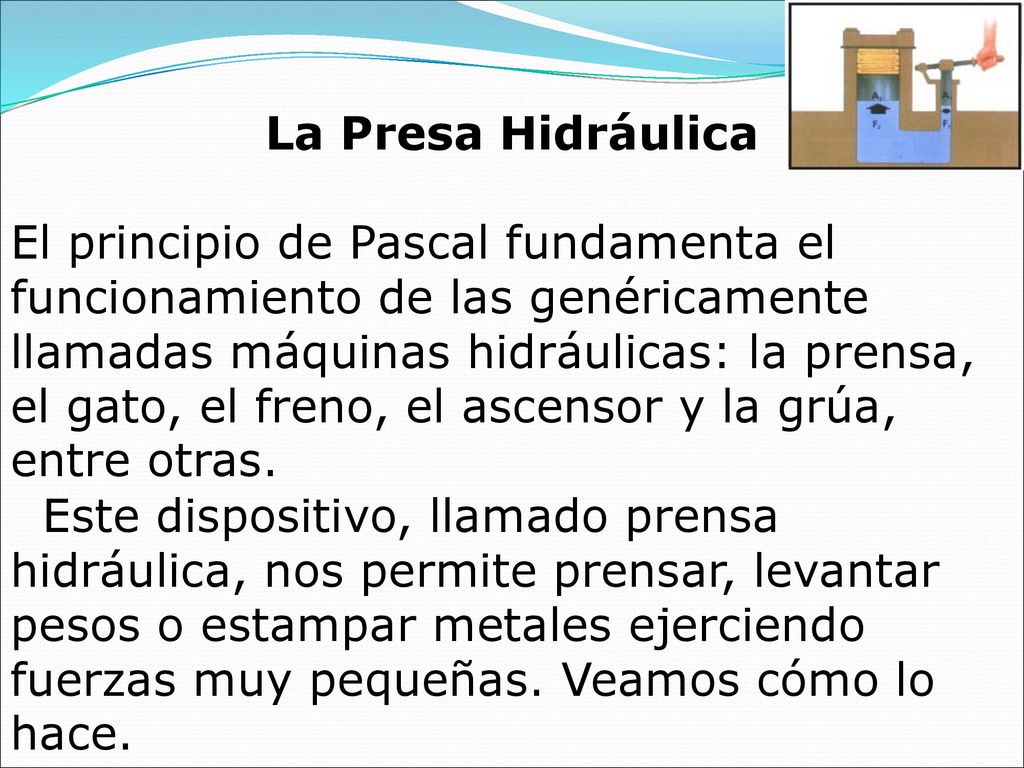

7 La Presa Hidráulica El principio de Pascal fundamenta el funcionamiento de las genéricamente llamadas máquinas hidráulicas: la prensa, el gato, el freno, el ascensor y la grúa, entre otras. Este dispositivo, llamado prensa hidráulica, nos permite prensar, levantar pesos o estampar metales ejerciendo fuerzas muy pequeñas. Veamos cómo lo hace.

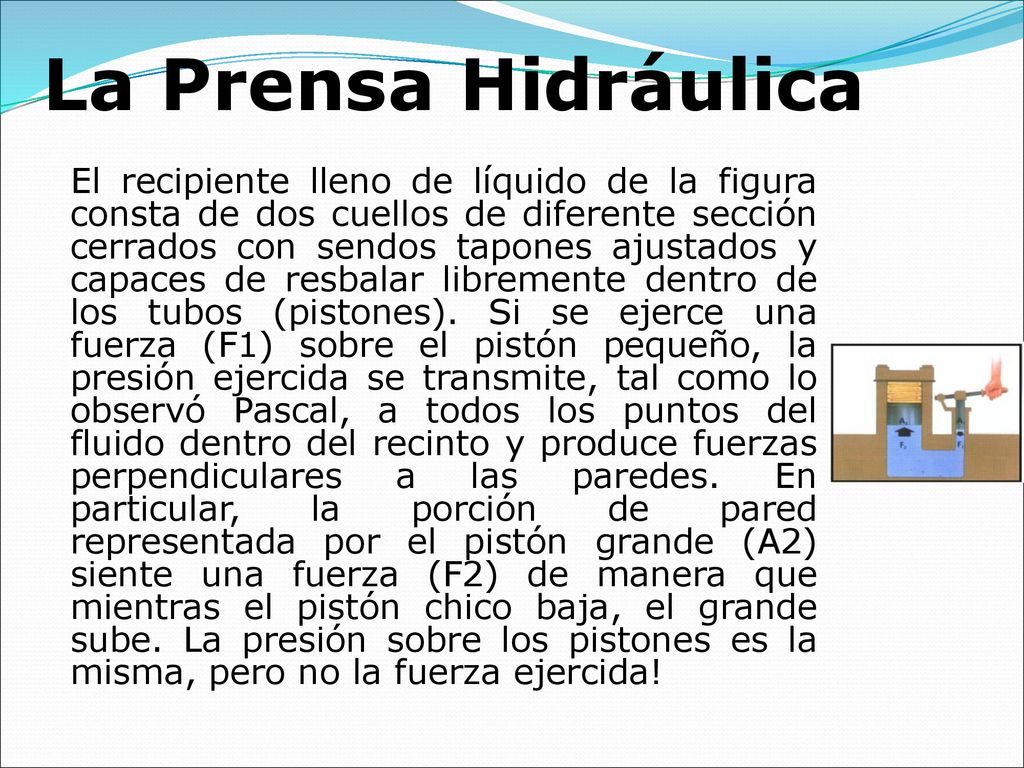

8 La Prensa Hidráulica El recipiente lleno de líquido de la figura consta de dos cuellos de diferente sección cerrados con sendos tapones ajustados y capaces de resbalar libremente dentro de los tubos (pistones). Si se ejerce una fuerza (F1) sobre el pistón pequeño, la presión ejercida se transmite, tal como lo observó Pascal, a todos los puntos del fluido dentro del recinto y produce fuerzas perpendiculares a las paredes. En particular, la porción de pared representada por el pistón grande (A2) siente una fuerza (F2) de manera que mientras el pistón chico baja, el grande sube. La presión sobre los pistones es la misma, pero no la fuerza ejercida!

9 La Prensa Hidráulica Como presion1(p1)=presion2(p2) (es igual porque la presión interna es la misma para todos lo puntos) Entonces: Fuerza1/Area1 es igual a Fuerza2/Aarea2 (por lo que despejando un termino podemos encontrar la desconocida)

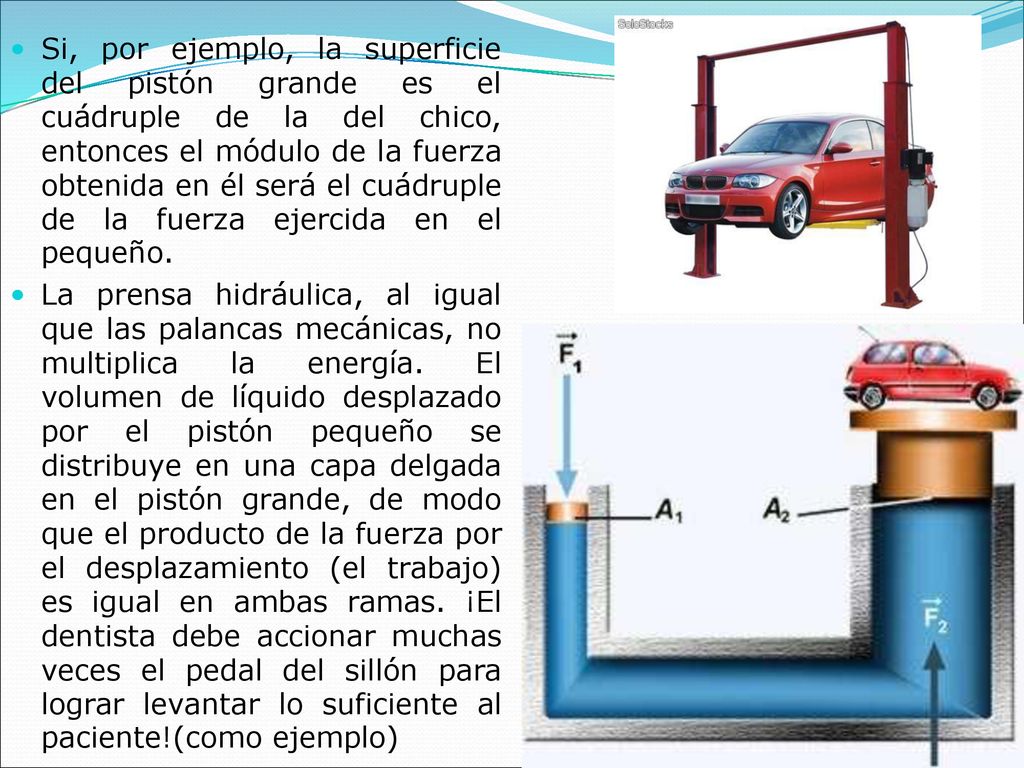

10 Si, por ejemplo, la superficie del pistón grande es el cuádruple de la del chico, entonces el módulo de la fuerza obtenida en él será el cuádruple de la fuerza ejercida en el pequeño. La prensa hidráulica, al igual que las palancas mecánicas, no multiplica la energía. El volumen de líquido desplazado por el pistón pequeño se distribuye en una capa delgada en el pistón grande, de modo que el producto de la fuerza por el desplazamiento (el trabajo) es igual en ambas ramas. ¡El dentista debe accionar muchas veces el pedal del sillón para lograr levantar lo suficiente al paciente!(como ejemplo)

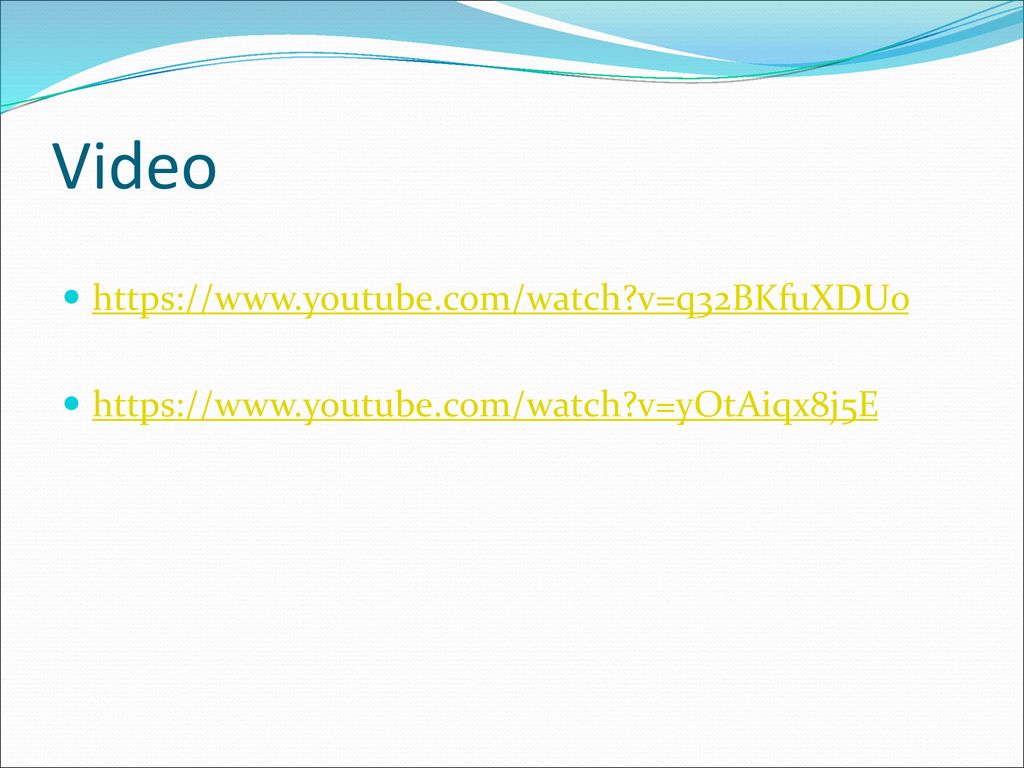

11 Video https://www.youtube.com/watch?v=q32BKfuXDU0

12 Fluidos Hidráulicos Se dividen en dos grupos Aceite hidráulico
Líquidos inflamables

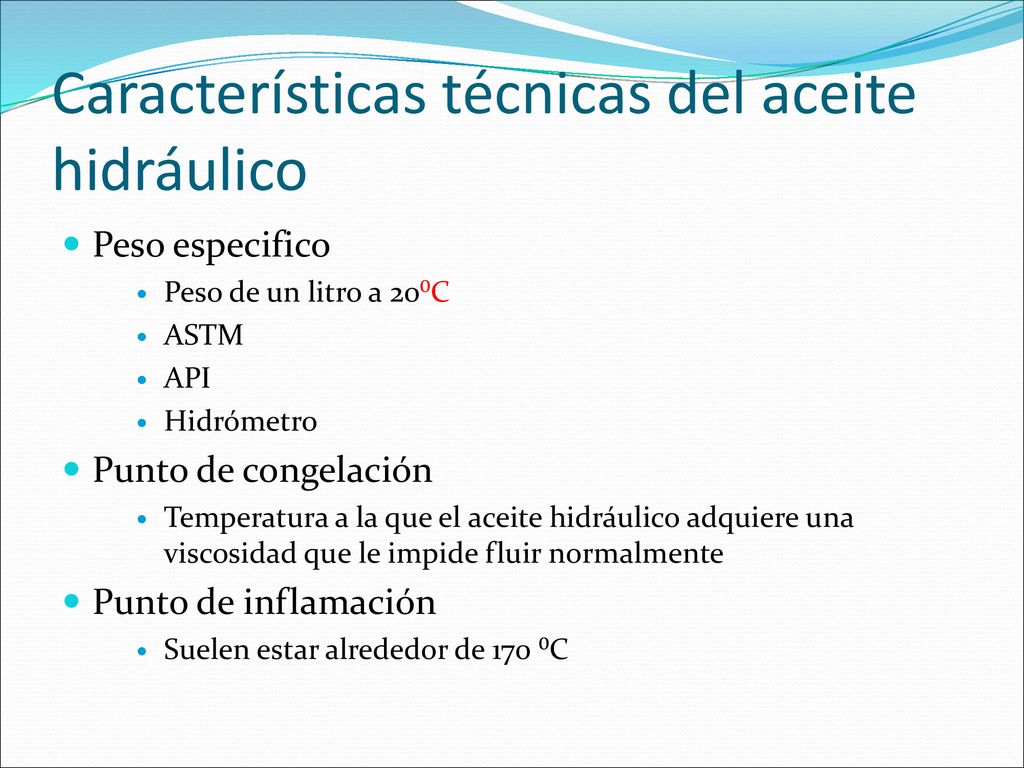

13 Características técnicas del aceite hidráulico
Peso especifico Peso de un litro a 20⁰C ASTM API Hidrómetro Punto de congelación Temperatura a la que el aceite hidráulico adquiere una viscosidad que le impide fluir normalmente Punto de inflamación Suelen estar alrededor de 170 ⁰C

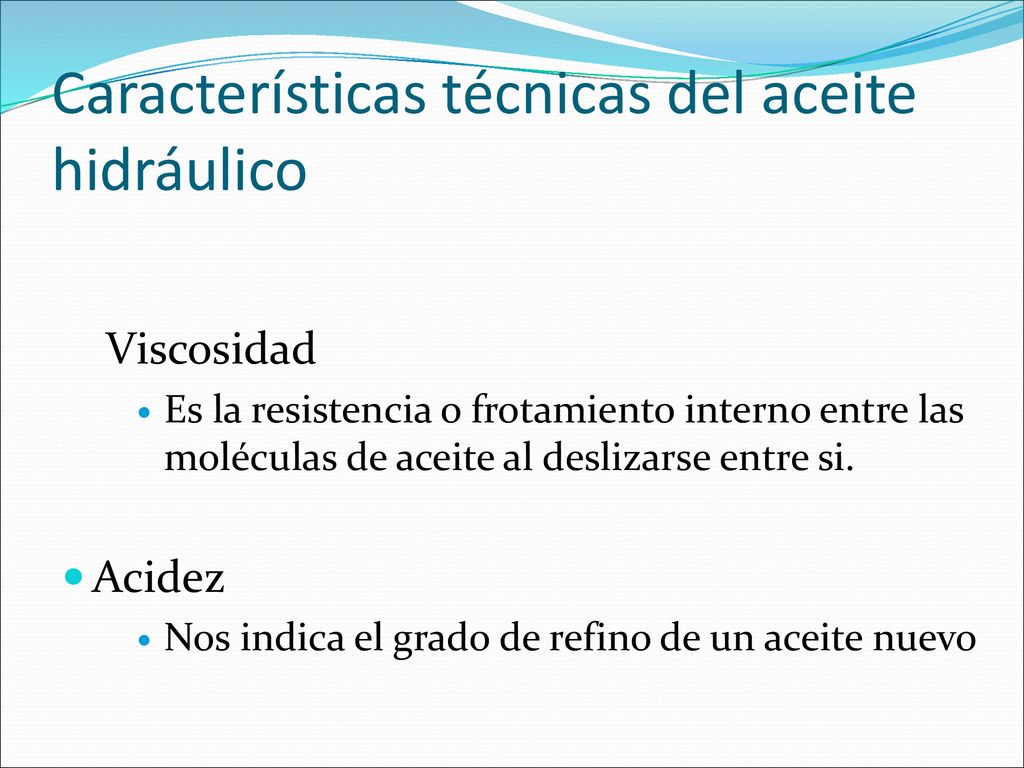

14 Características técnicas del aceite hidráulico
Viscosidad Es la resistencia o frotamiento interno entre las moléculas de aceite al deslizarse entre si. Acidez Nos indica el grado de refino de un aceite nuevo

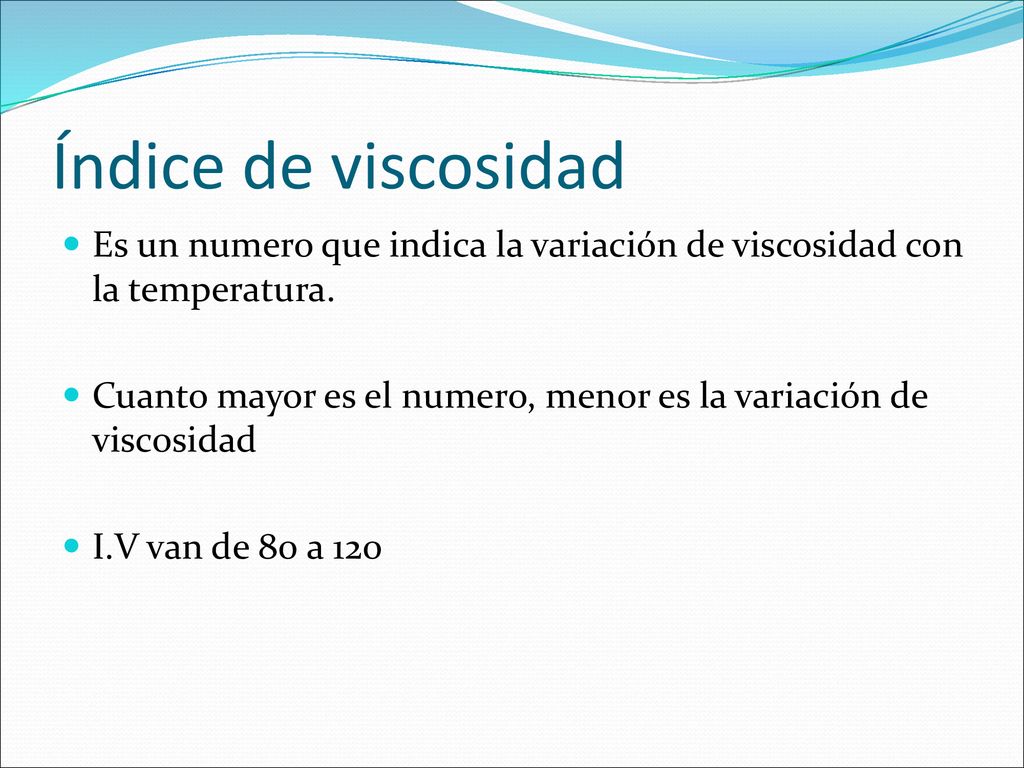

15 Índice de viscosidad Es un numero que indica la variación de viscosidad con la temperatura. Cuanto mayor es el numero, menor es la variación de viscosidad I.V van de 80 a 120

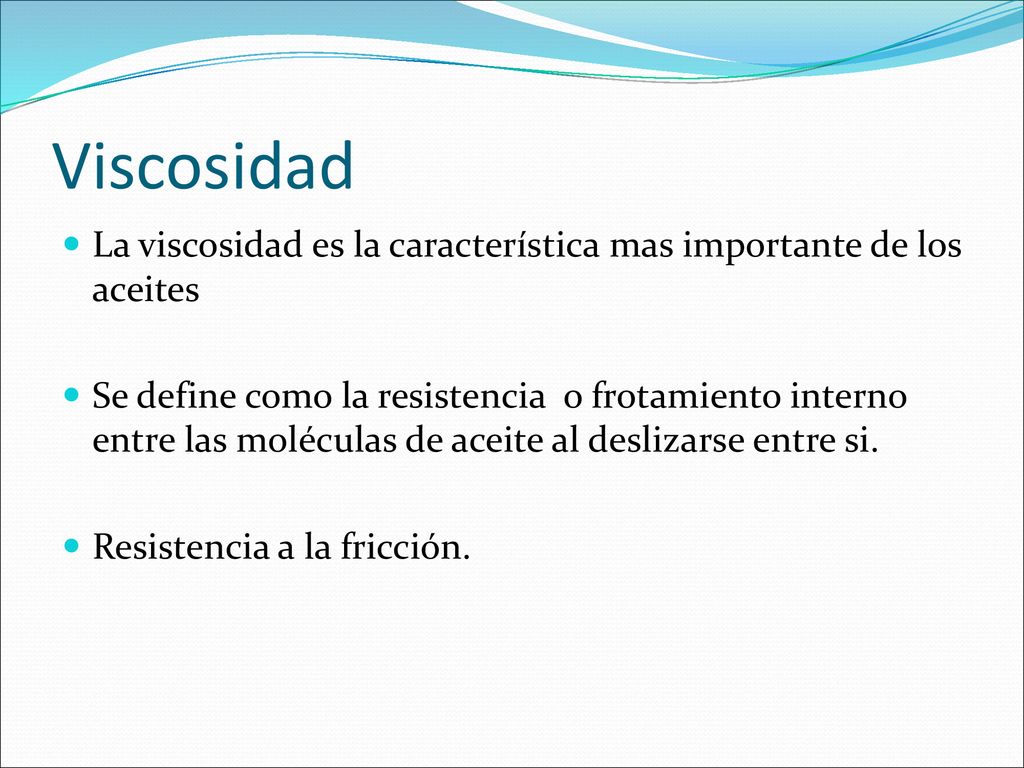

16 Viscosidad La viscosidad es la característica mas importante de los aceites Se define como la resistencia o frotamiento interno entre las moléculas de aceite al deslizarse entre si. Resistencia a la fricción.

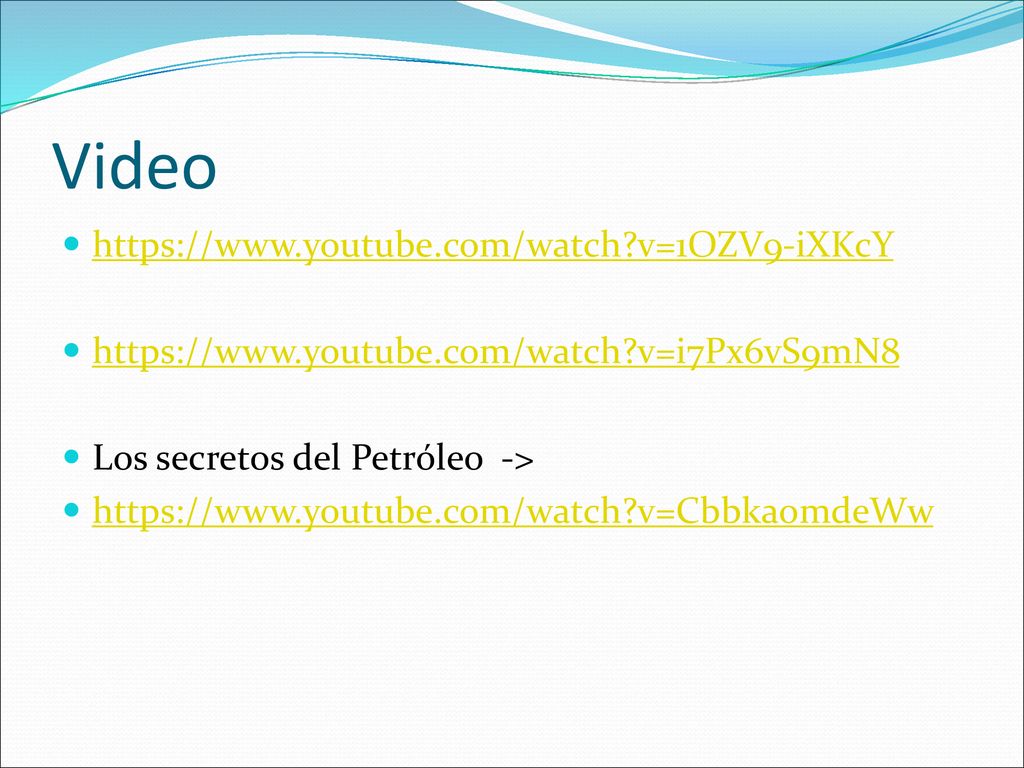

17 Video https://www.youtube.com/watch?v=1OZV9-iXKcY
Los secretos del Petróleo ->

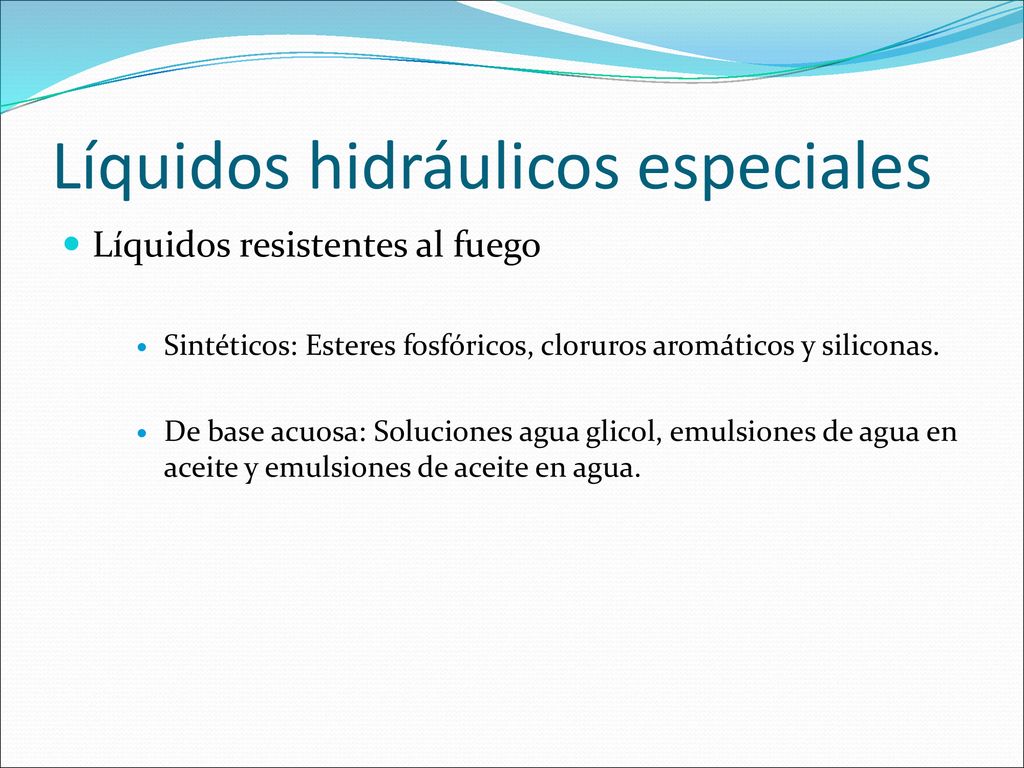

18 Líquidos hidráulicos especiales
Líquidos resistentes al fuego Sintéticos: Esteres fosfóricos, cloruros aromáticos y siliconas. De base acuosa: Soluciones agua glicol, emulsiones de agua en aceite y emulsiones de aceite en agua.

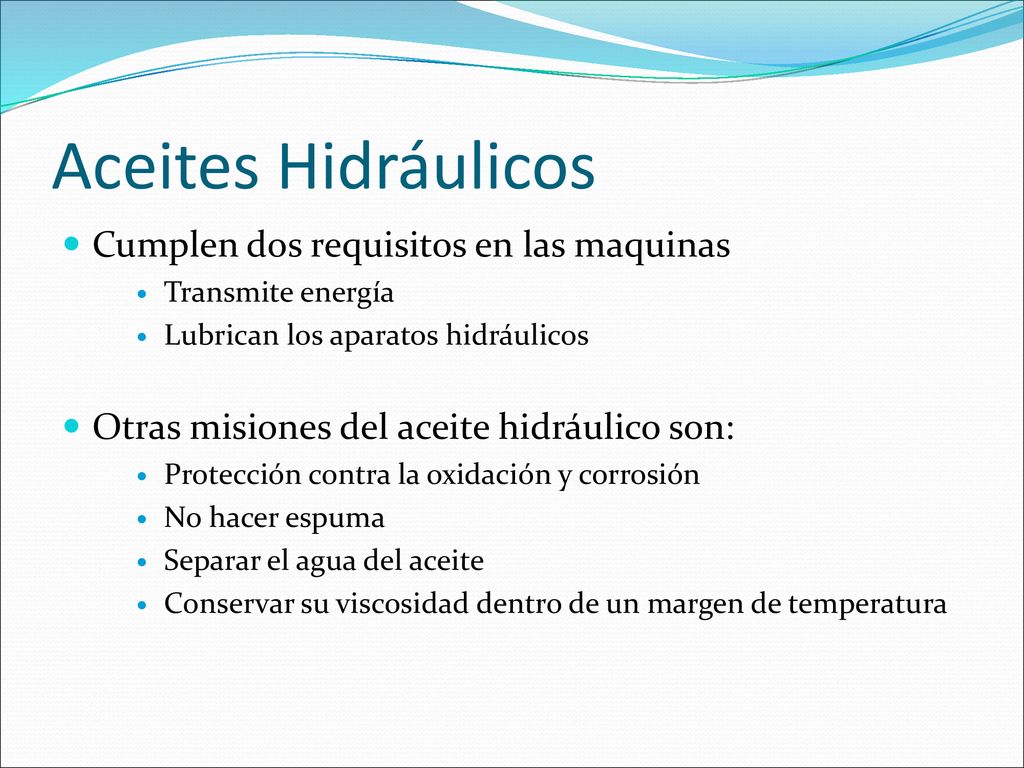

19 Aceites Hidráulicos Cumplen dos requisitos en las maquinas
Transmite energía Lubrican los aparatos hidráulicos Otras misiones del aceite hidráulico son: Protección contra la oxidación y corrosión No hacer espuma Separar el agua del aceite Conservar su viscosidad dentro de un margen de temperatura

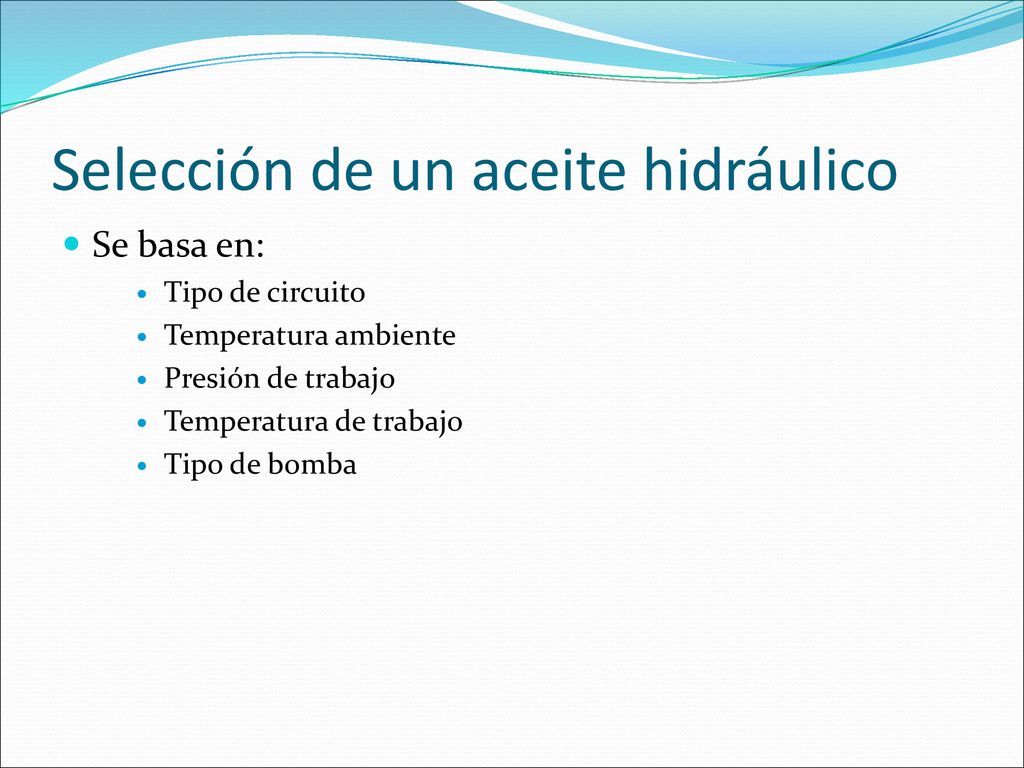

20 Selección de un aceite hidráulico
Se basa en: Tipo de circuito Temperatura ambiente Presión de trabajo Temperatura de trabajo Tipo de bomba

21 Nota El peso especifico y el índice de viscosidad son las características mas importantes de un aceite hidráulico. Los mayores contaminantes de los aceites hidráulicos se producen en el transporte, almacenamiento y transvasado a las maquinas.
