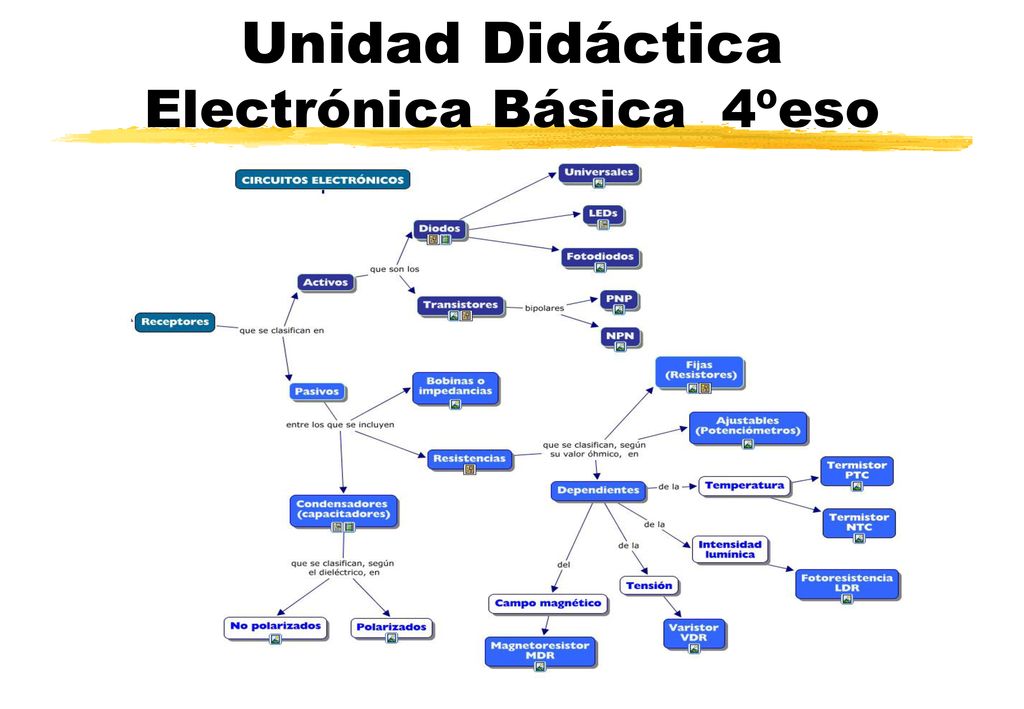

Unidad Didáctica Electrónica Básica 4ºeso

Presentación del tema: "Unidad Didáctica Electrónica Básica 4ºeso"— Transcripción de la presentación:

1 Unidad Didáctica Electrónica Básica 4ºeso

2 Resistencias Las resistencias son componentes que ofrecen una cierta oposición al paso de la corriente y se emplean para regular la circulación de la misma. Las características de una resistencia son: el valor nominal de la resistencia en ohmios; la tolerancia y la potencia. La tolerancia, que es la diferencia entre el valor nominal y el valor real de la resistencia expresado en tanto por ciento : ±1 ; ±2; ±5; ±10; ±20 La resistencia se mide en Ohmios (Ω), se utilizan los multiplos Kilohmio y Megaohmio 1 KΩ = 1000Ω y 1MΩ = Ω

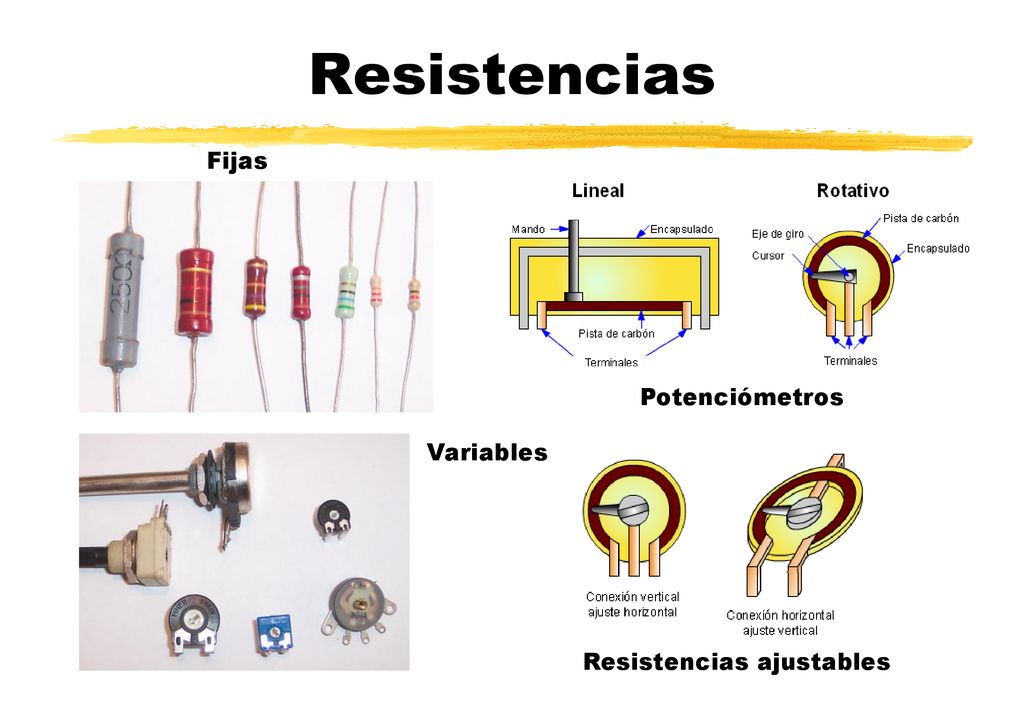

3 Resistencias Fijas Potenciómetros Variables Resistencias ajustables

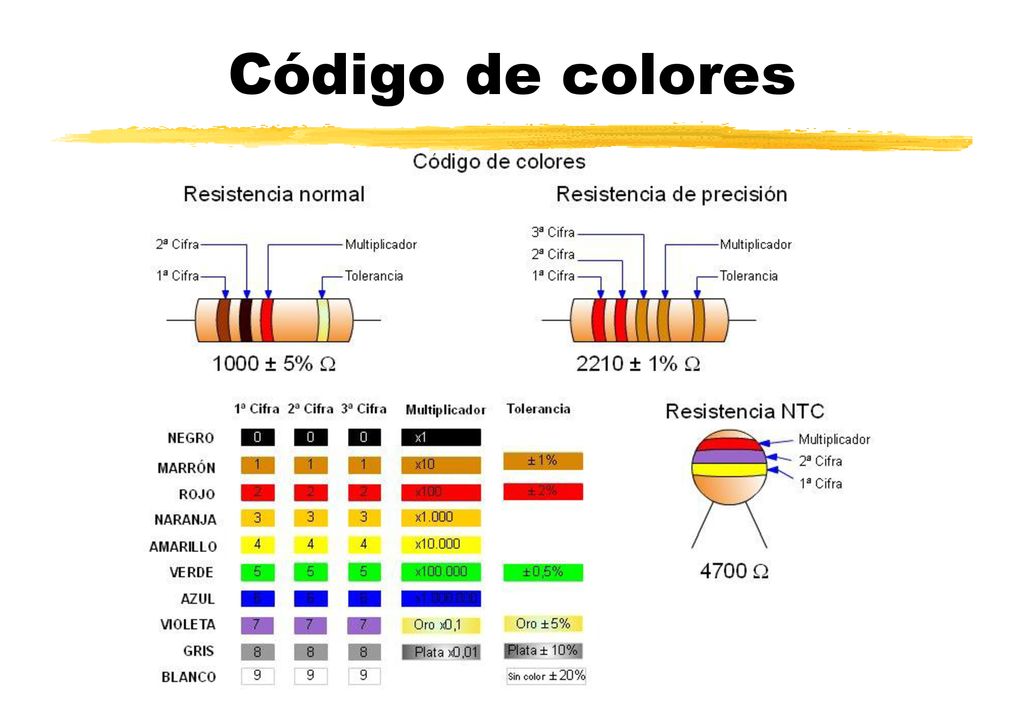

4 Código de colores

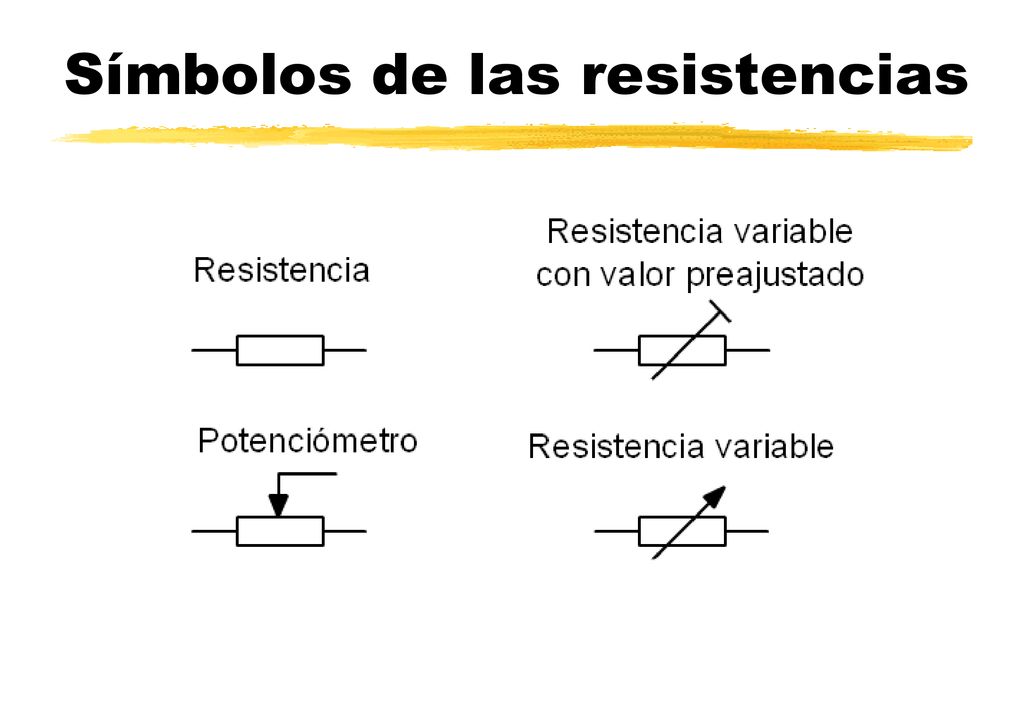

5 Símbolos de las resistencias

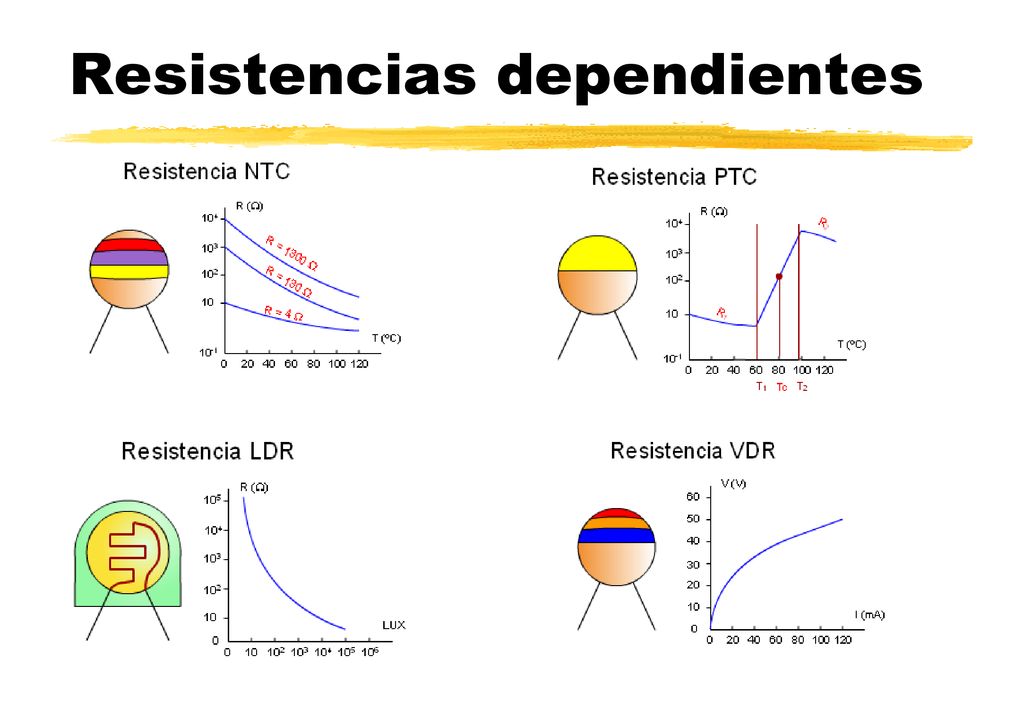

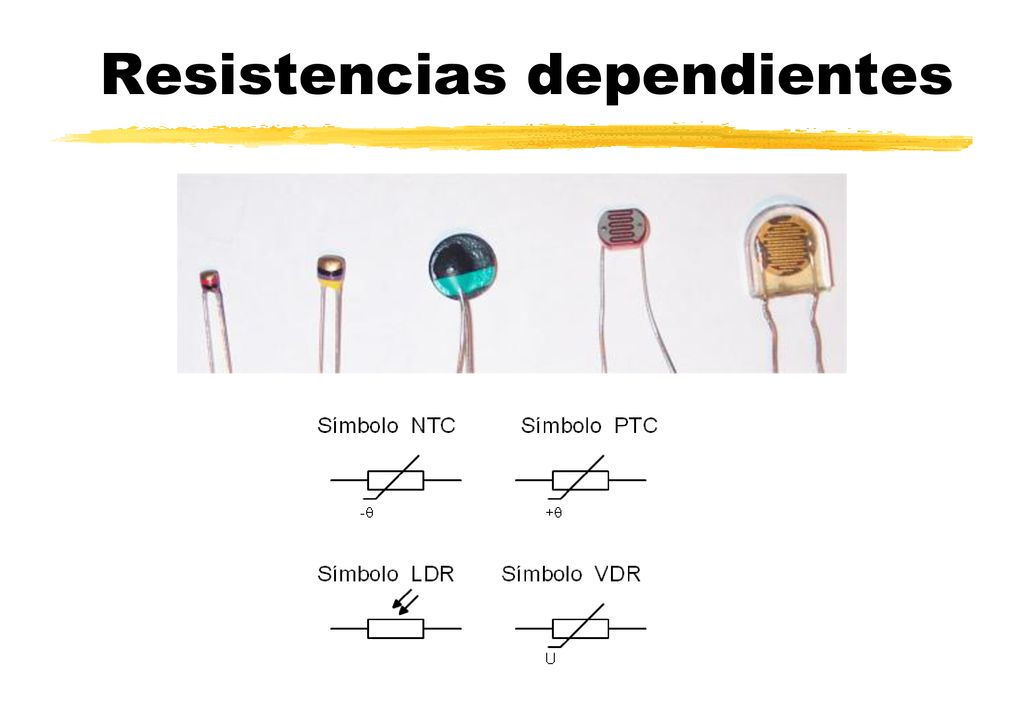

6 Resistencias dependientes

7 Resistencias dependientes

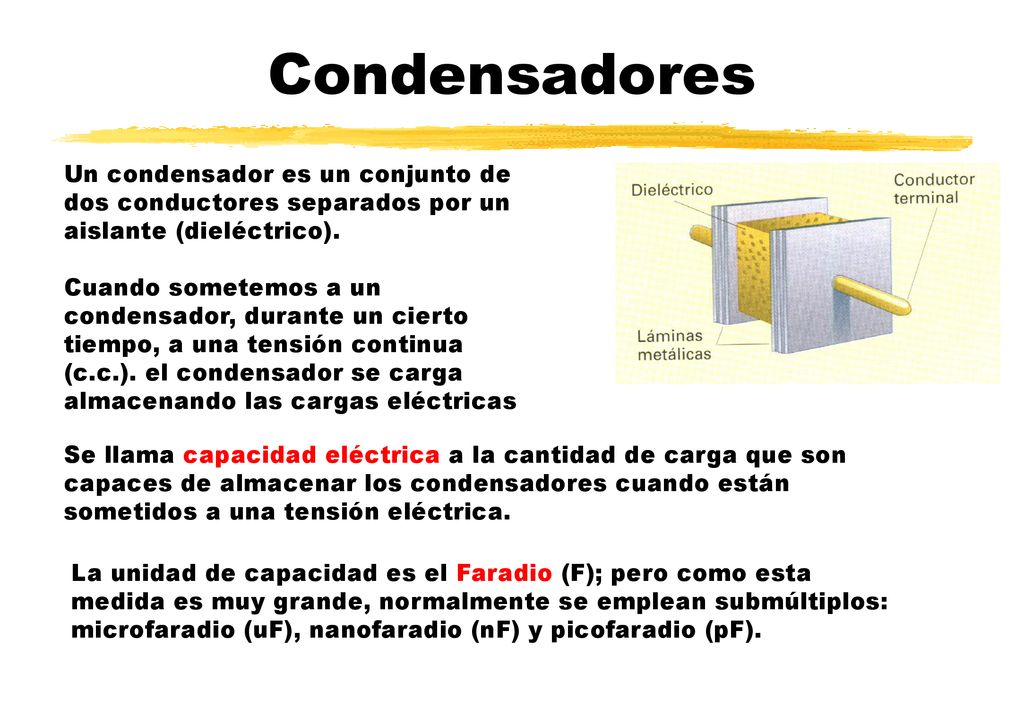

8 Condensadores Un condensador es un conjunto de dos conductores separados por un aislante (dieléctrico). Cuando sometemos a un condensador, durante un cierto tiempo, a una tensión continua (c.c.). el condensador se carga almacenando las cargas eléctricas Se llama capacidad eléctrica a la cantidad de carga que son capaces de almacenar los condensadores cuando están sometidos a una tensión eléctrica. La unidad de capacidad es el Faradio (F); pero como esta medida es muy grande, normalmente se emplean submúltiplos: microfaradio (uF), nanofaradio (nF) y picofaradio (pF).

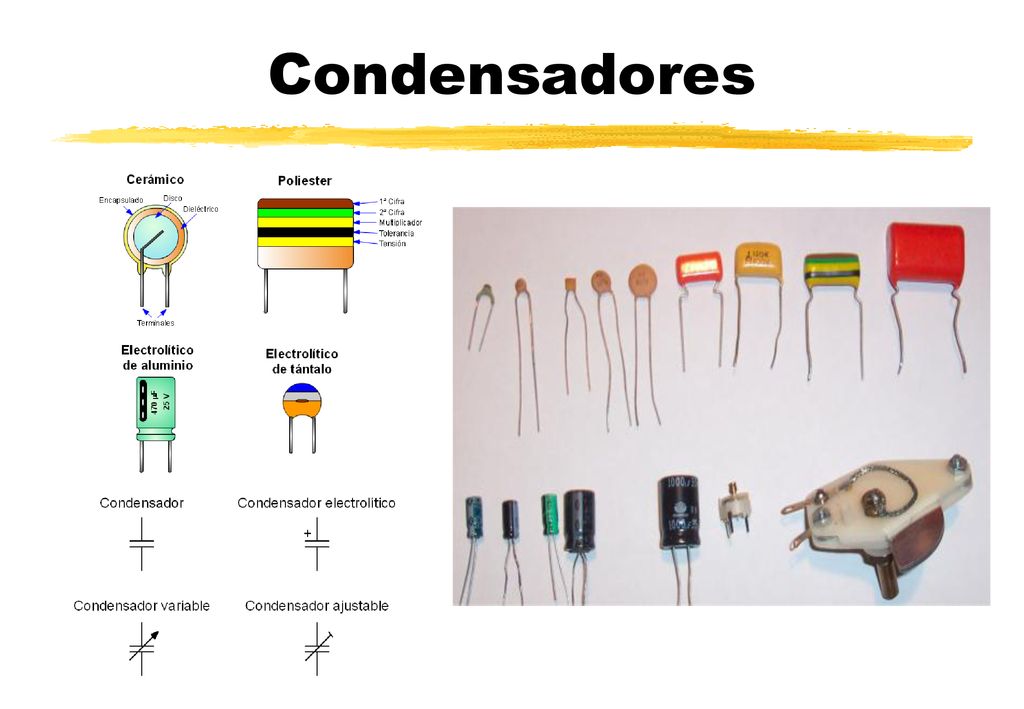

9 Condensadores

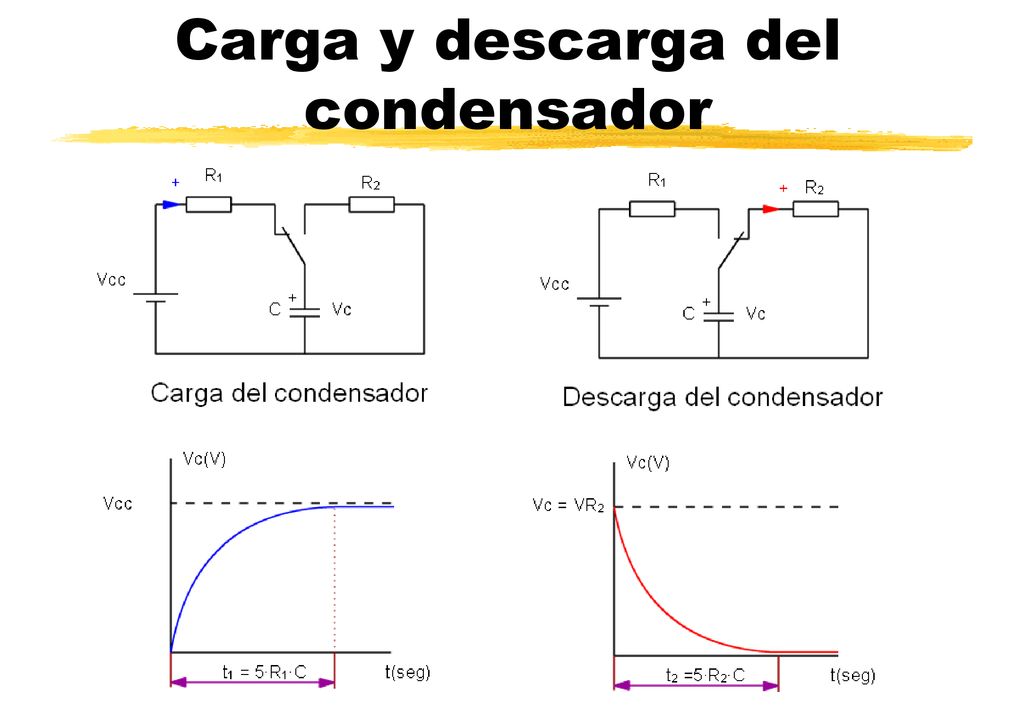

10 Carga y descarga del condensador

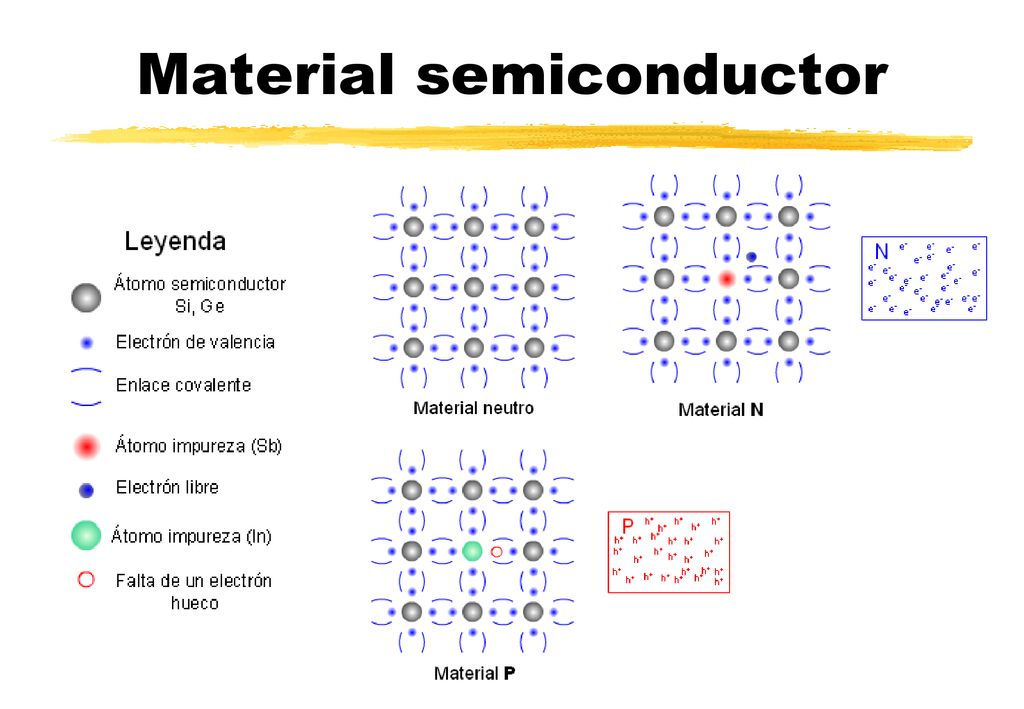

11 Material semiconductor

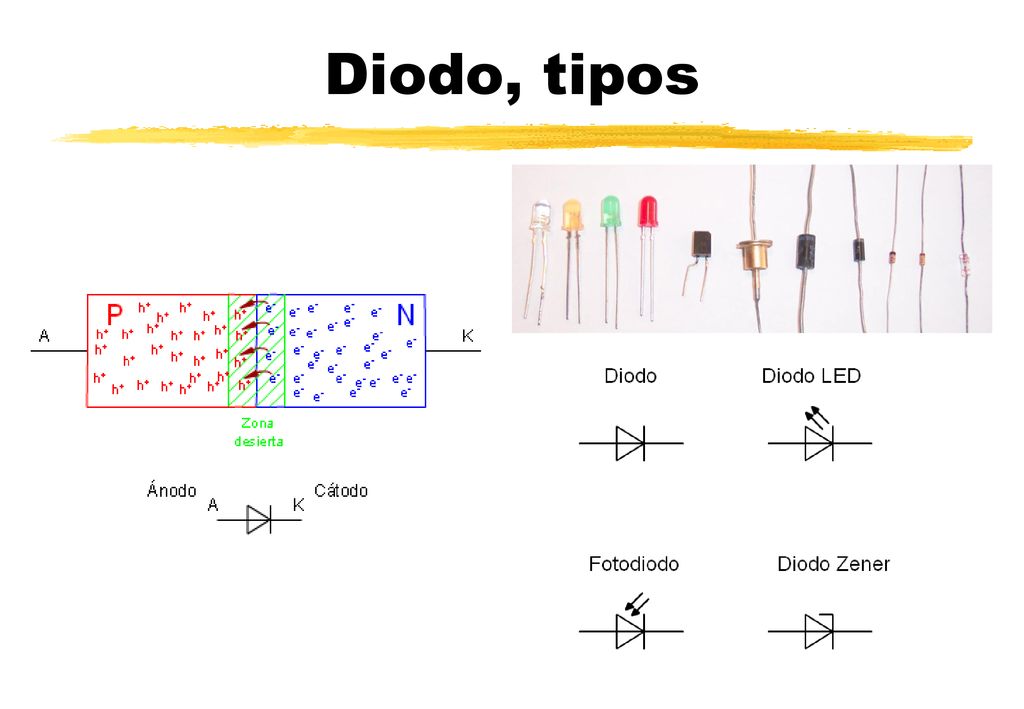

12 Diodo, tipos

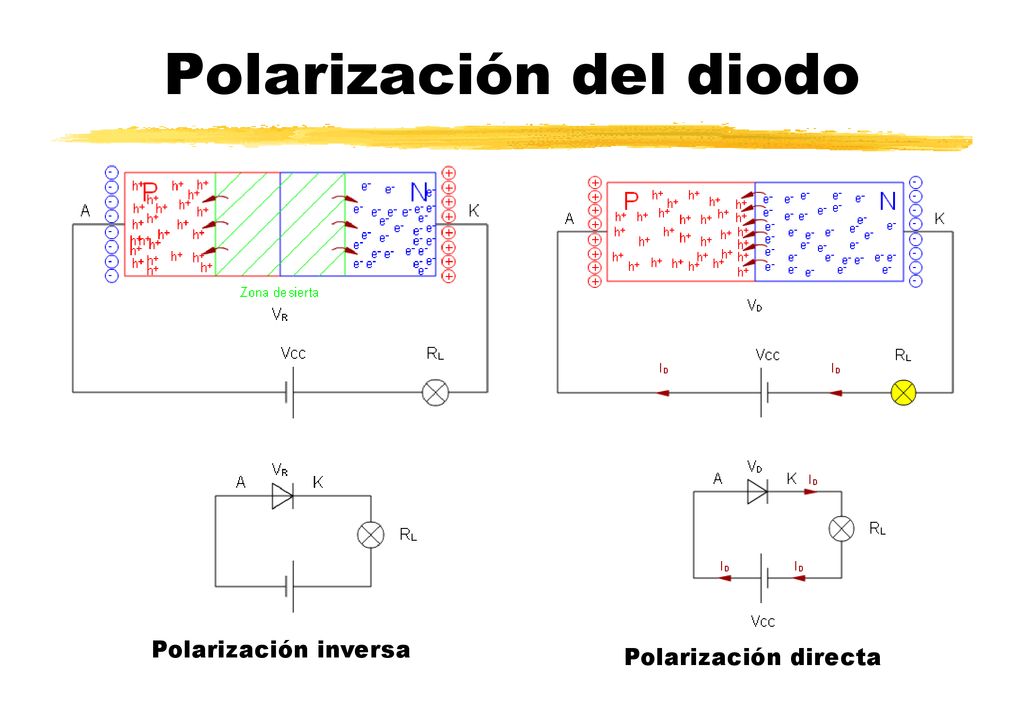

13 Polarización del diodo
Polarización inversa Polarización directa

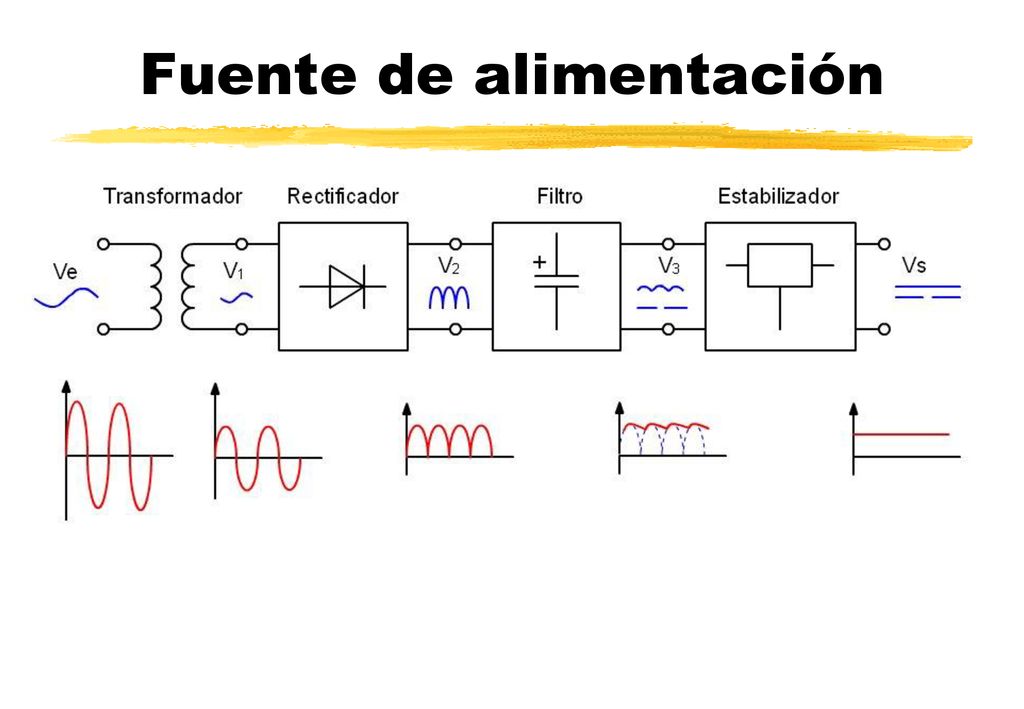

14 Fuente de alimentación

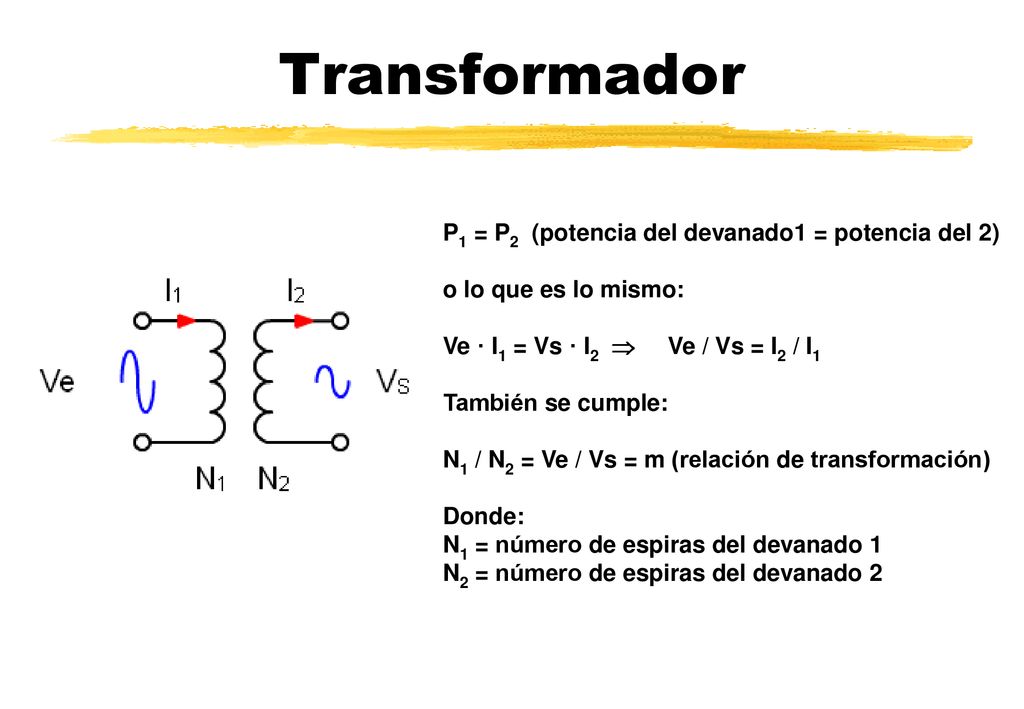

15 Transformador P1 = P2 (potencia del devanado1 = potencia del 2)
o lo que es lo mismo: Ve · I1 = Vs · I2  Ve / Vs = I2 / I1 También se cumple: N1 / N2 = Ve / Vs = m (relación de transformación) Donde: N1 = número de espiras del devanado 1 N2 = número de espiras del devanado 2

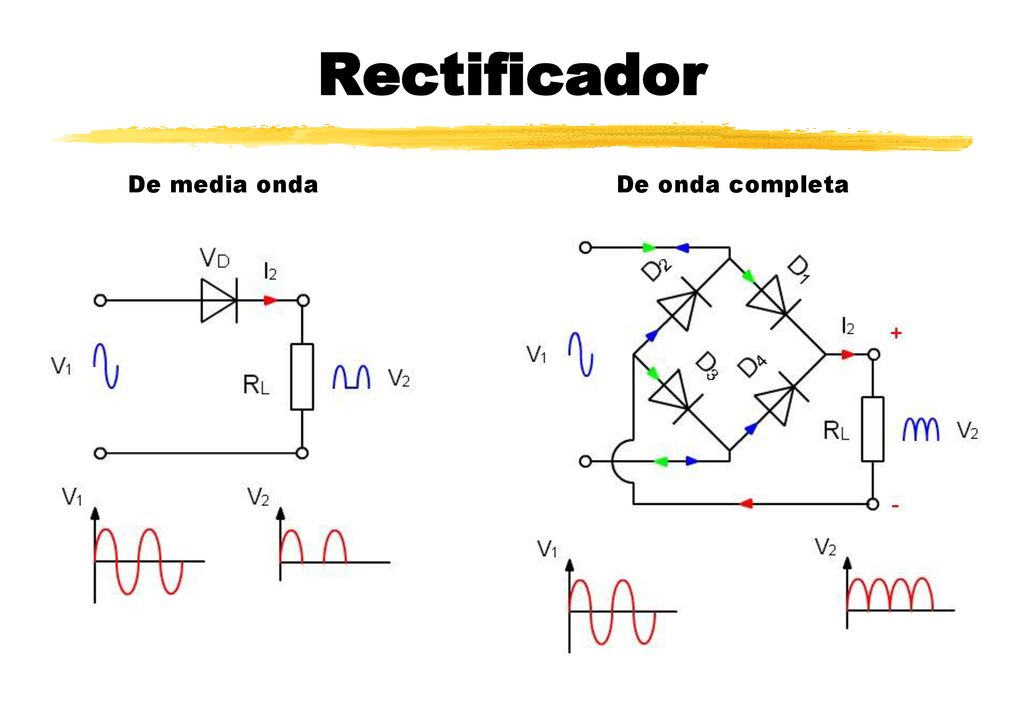

16 Rectificador De media onda De onda completa

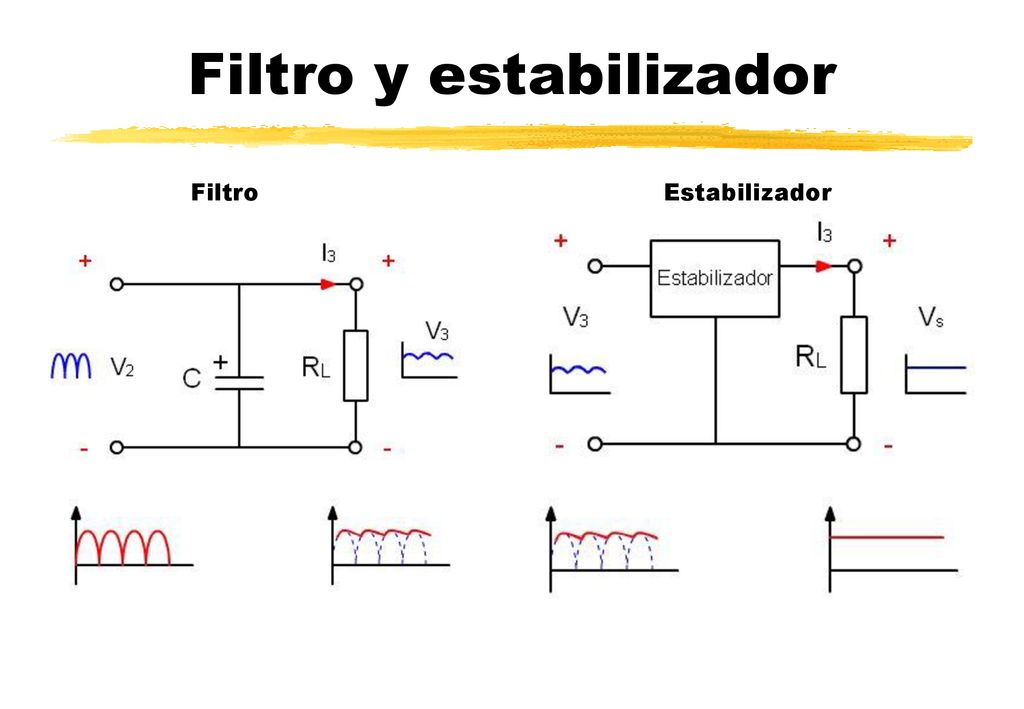

17 Filtro y estabilizador

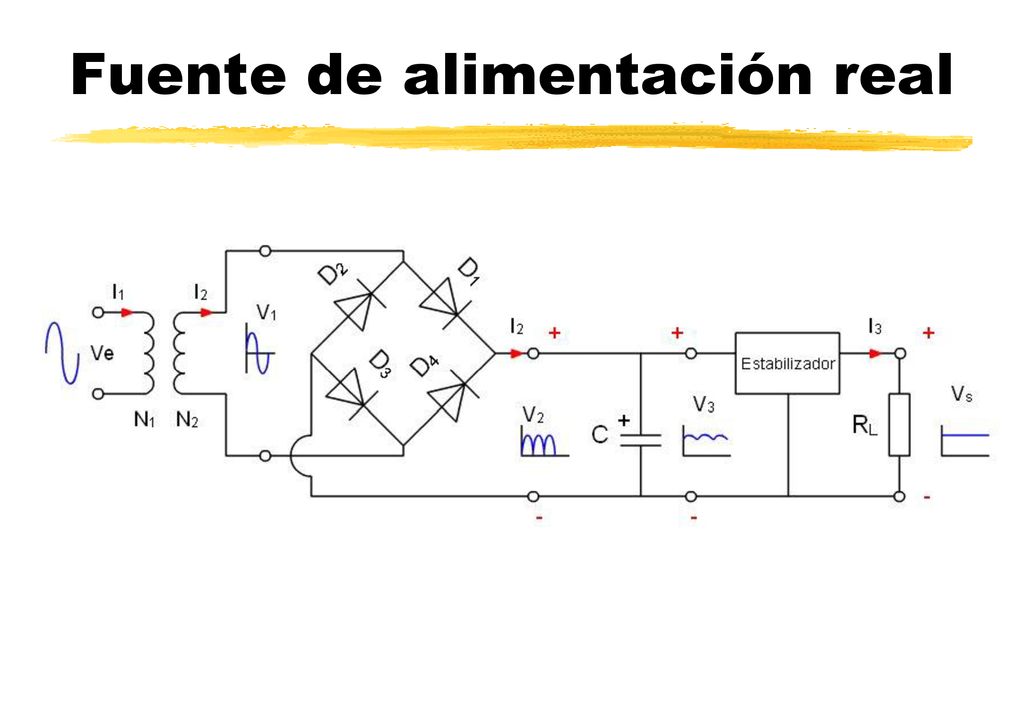

18 Fuente de alimentación real

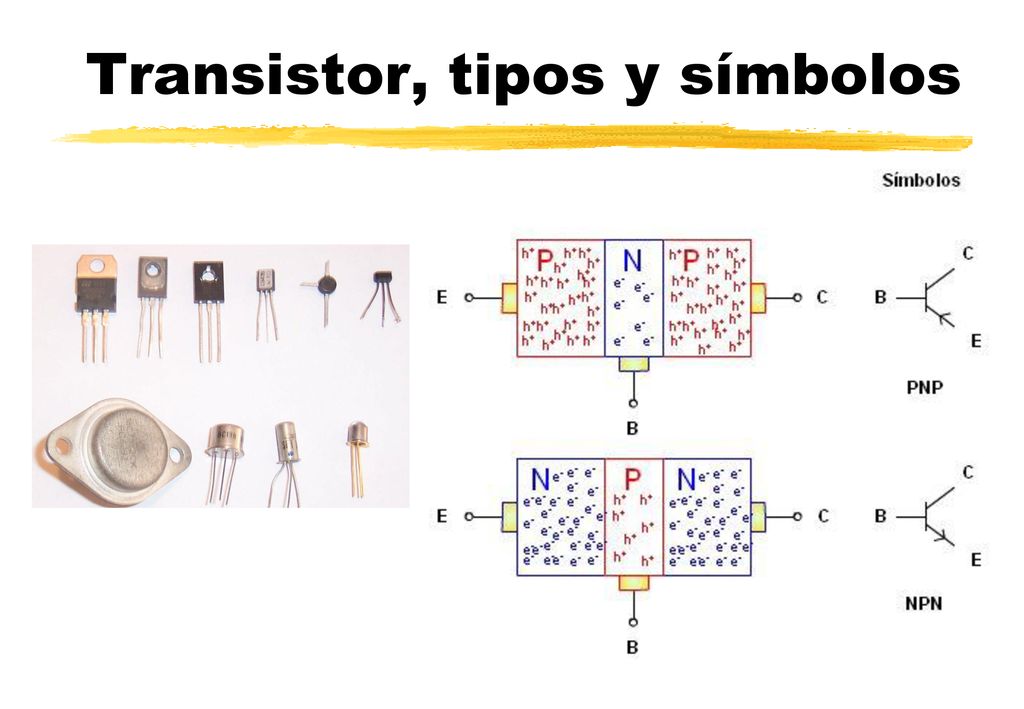

19 Transistor, tipos y símbolos

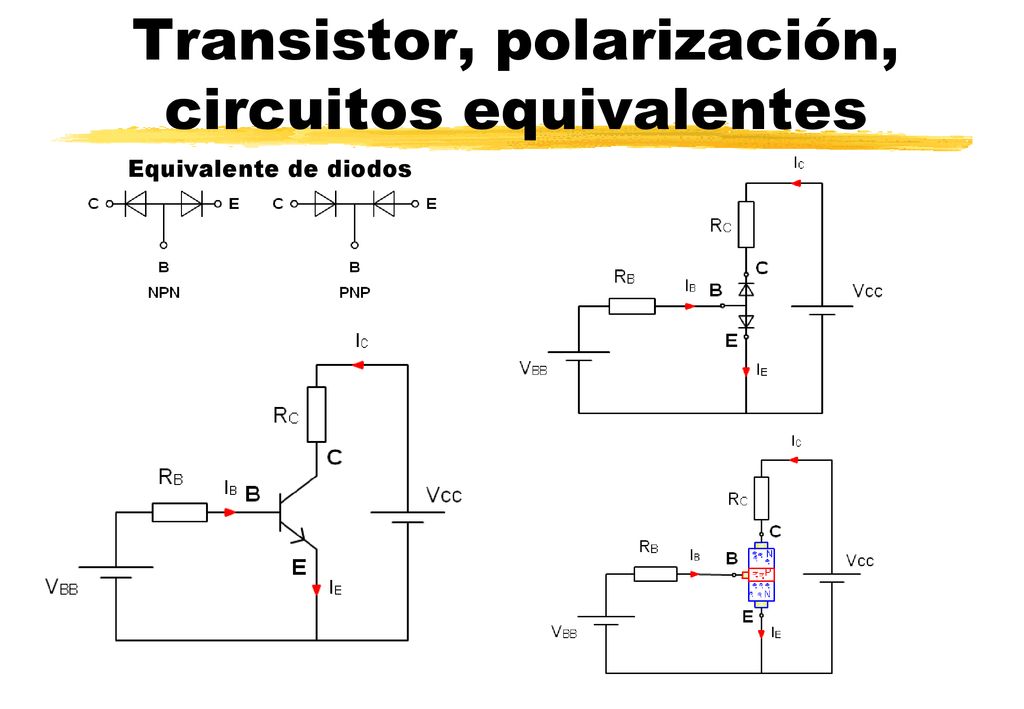

20 Transistor, polarización, circuitos equivalentes
Equivalente de diodos

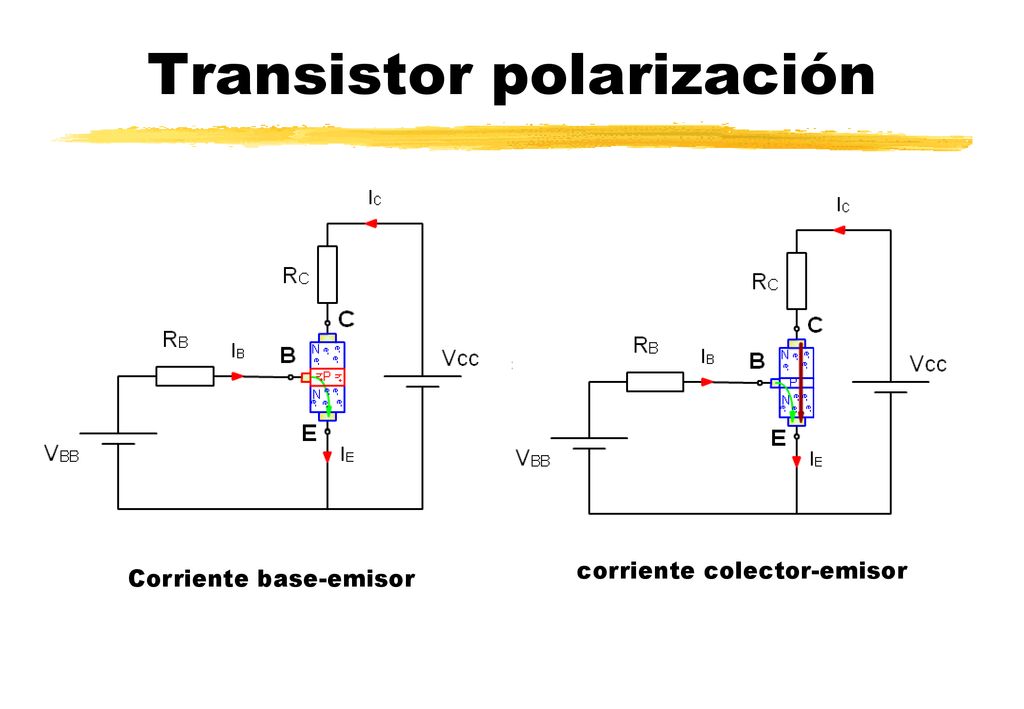

21 Transistor polarización
corriente colector-emisor Corriente base-emisor

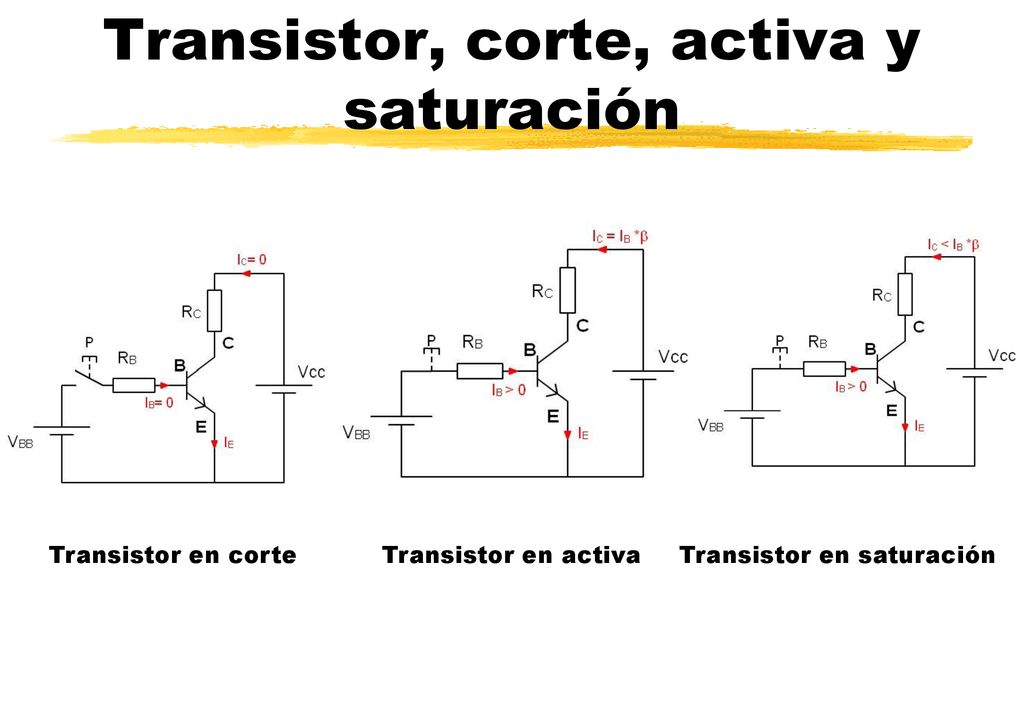

22 Transistor, corte, activa y saturación
Transistor en corte Transistor en activa Transistor en saturación

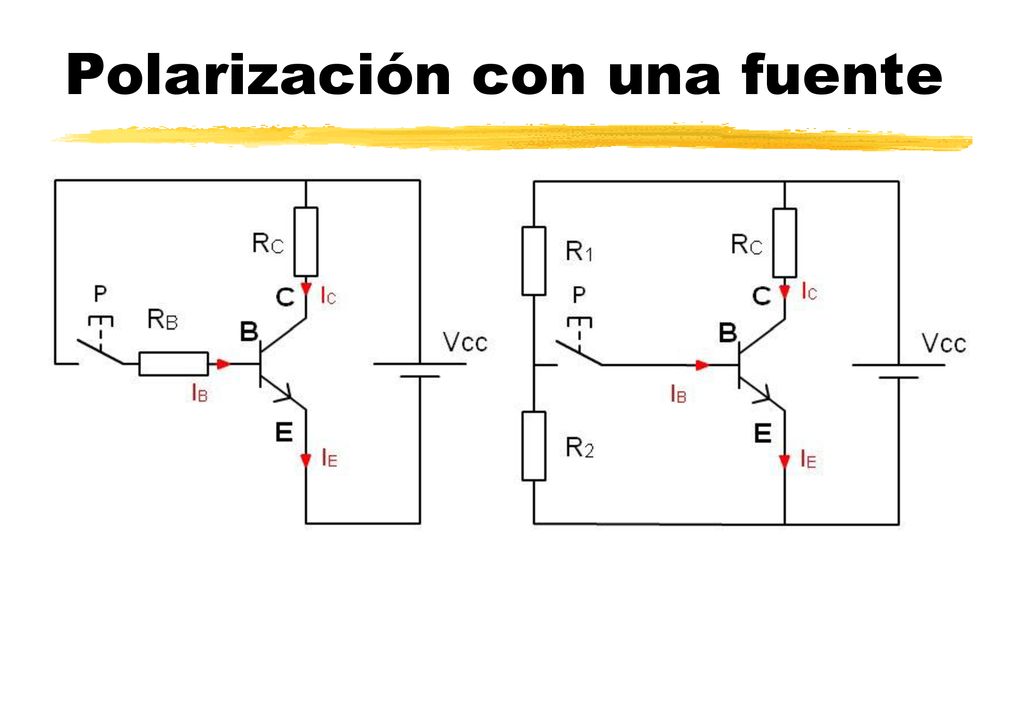

23 Polarización con una fuente

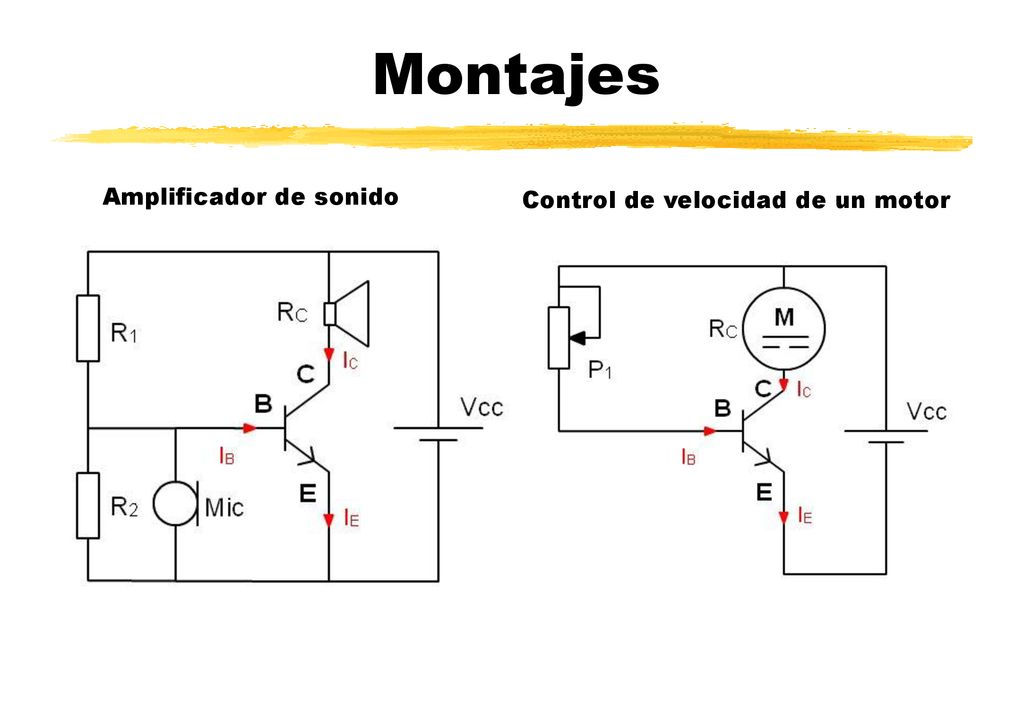

24 Montajes Amplificador de sonido Control de velocidad de un motor

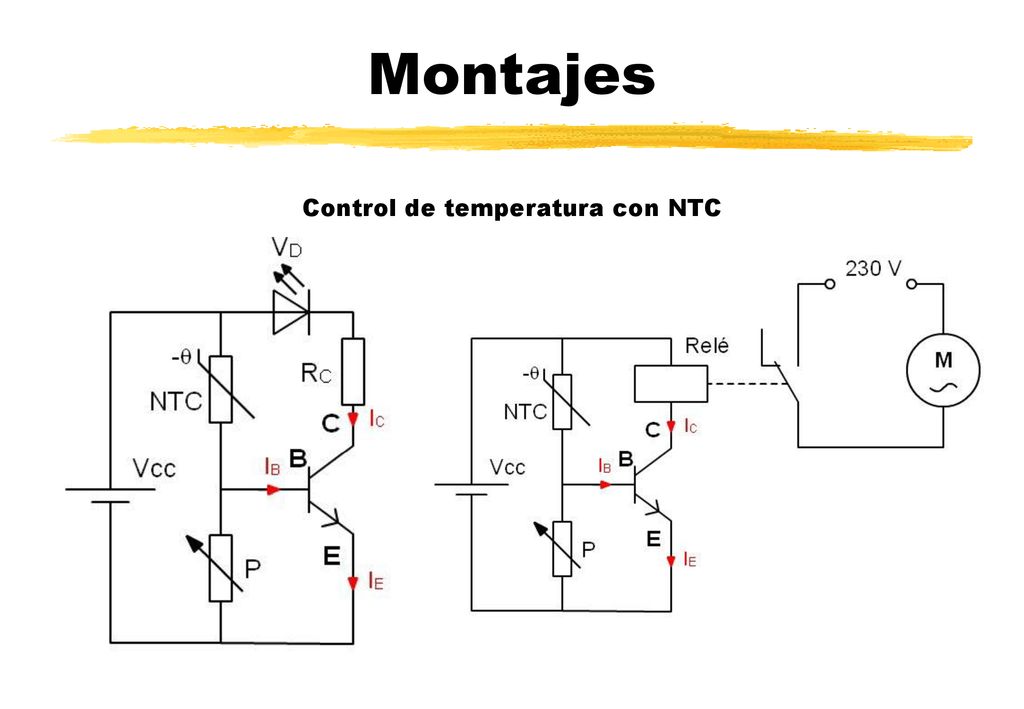

25 Control de temperatura con NTC
Montajes Control de temperatura con NTC

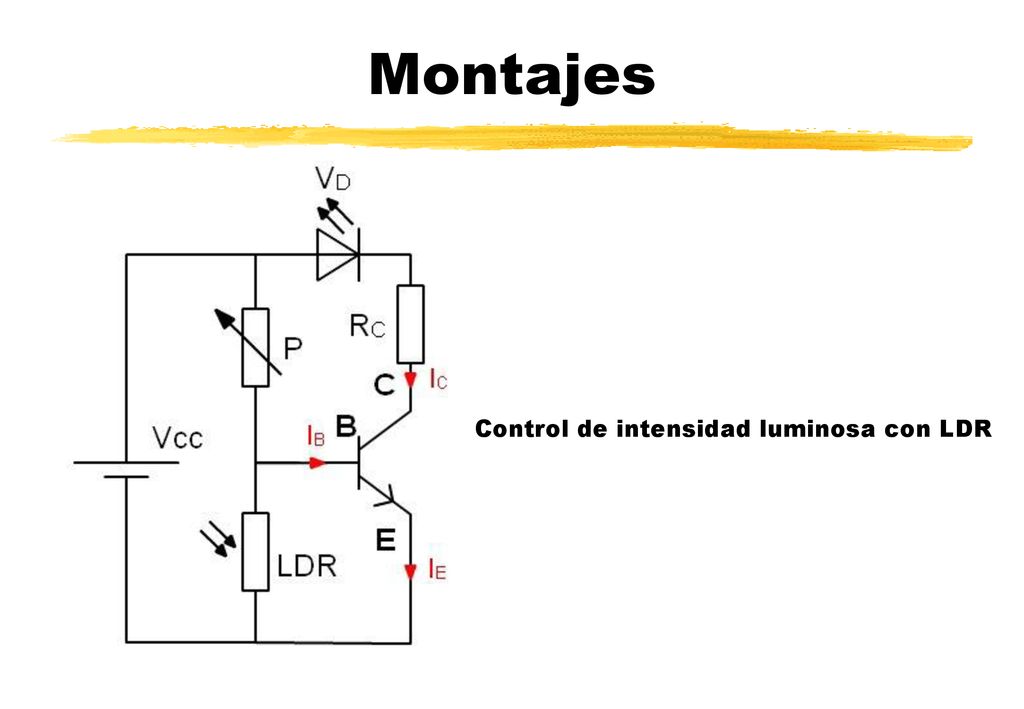

26 Montajes Control de intensidad luminosa con LDR
