Platos de arrastre Son accesorios del torno que sirven para transmitir el movimiento de rotación del husillo a las piezas a ser torneadas entre puntas.
4

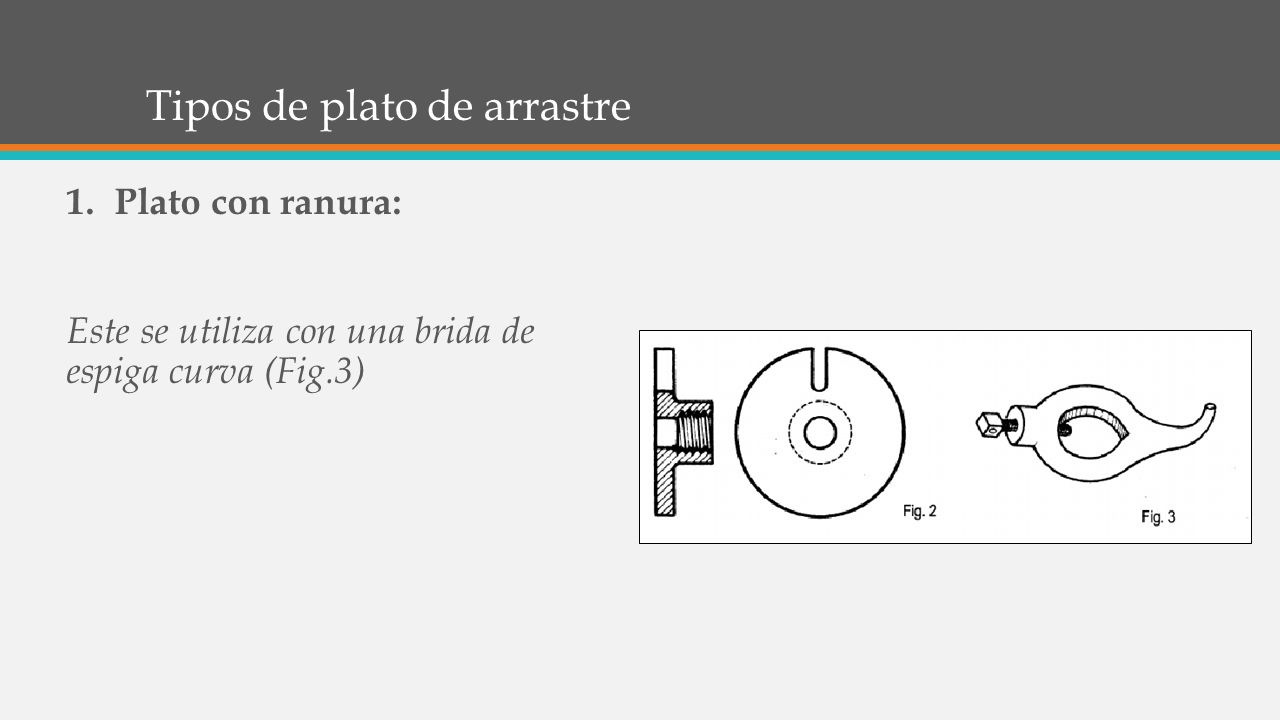

Tipos de plato de arrastre 1.Plato con ranura: Este se utiliza con una brida de espiga curva (Fig.3)
5
2. Plato con pivote: Este se utiliza con una brida de espiga recta (Fig.5)
6
Plato liso Estos platos presentan unas ranuras radiales en forma de T y unas ventanas también radiales
7
Plato liso Por esta razón, cuando la distribución del peso de la pieza es asimétrica respecto al eje del plato se añade un contrapeso P.
8
Dogos Es un dispositivo de sujeción que se utiliza entre puntos, debe estar en contacto con el mandril, para que haga la función del arrastre a la pieza
9
Dogos Unión PLATO-PERRO (Dogo)
