1 NOMATRÍCULANOMBREFIRMA 11521IME106SALDAÑA CASTAÑEDA SHARON JAZMÍN 21521IME053HERNANDEZ MORENO VICTOR HUGO UNIVERSIDAD POLIT É CNICA DEL VALLE DE TOLUCA APLICACIONES DE VELOCIDAD Y CORTE INTEGRANTES: FEBRERO, 2018.

2

3

4

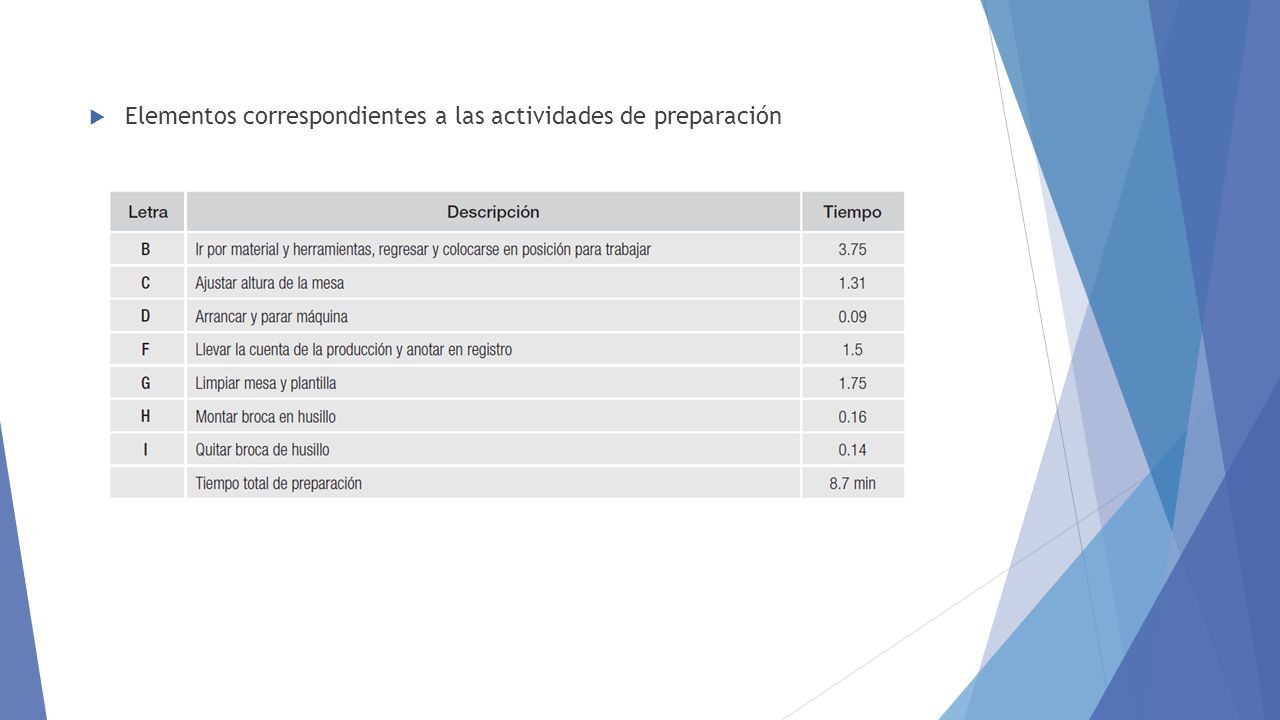

5  Elementos correspondientes a las actividades de preparación

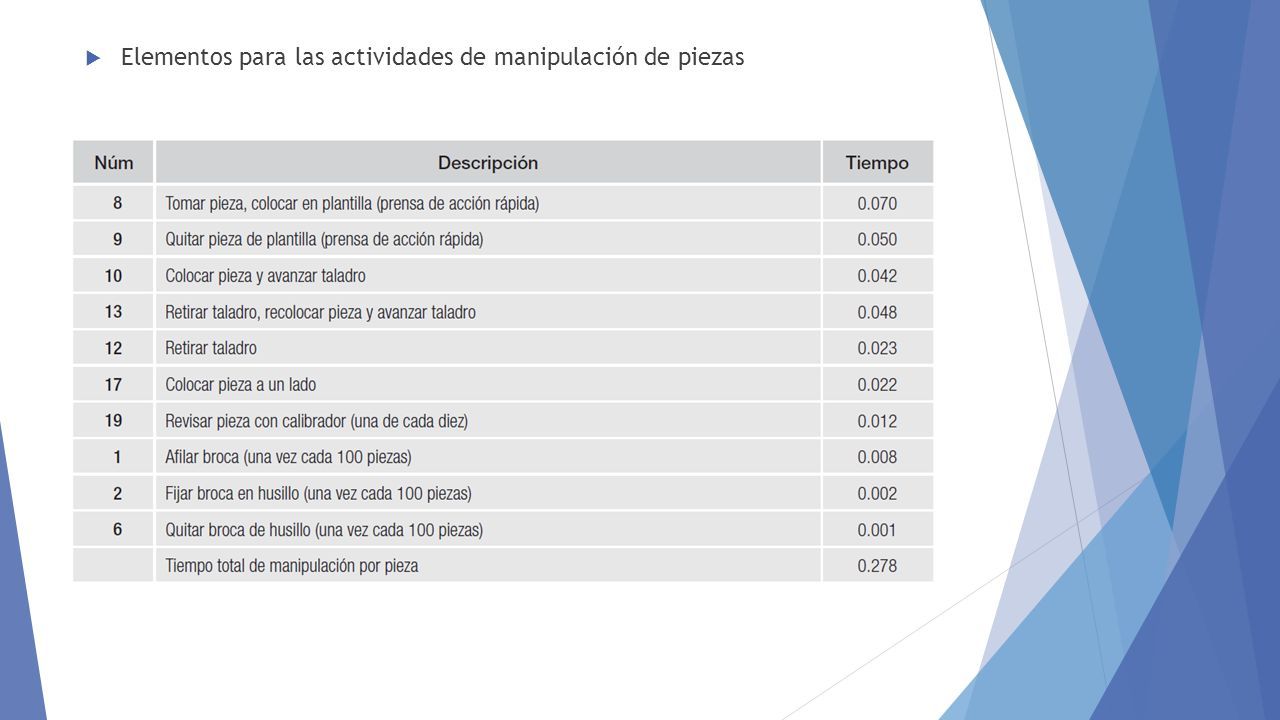

6  Elementos para las actividades de manipulación de piezas

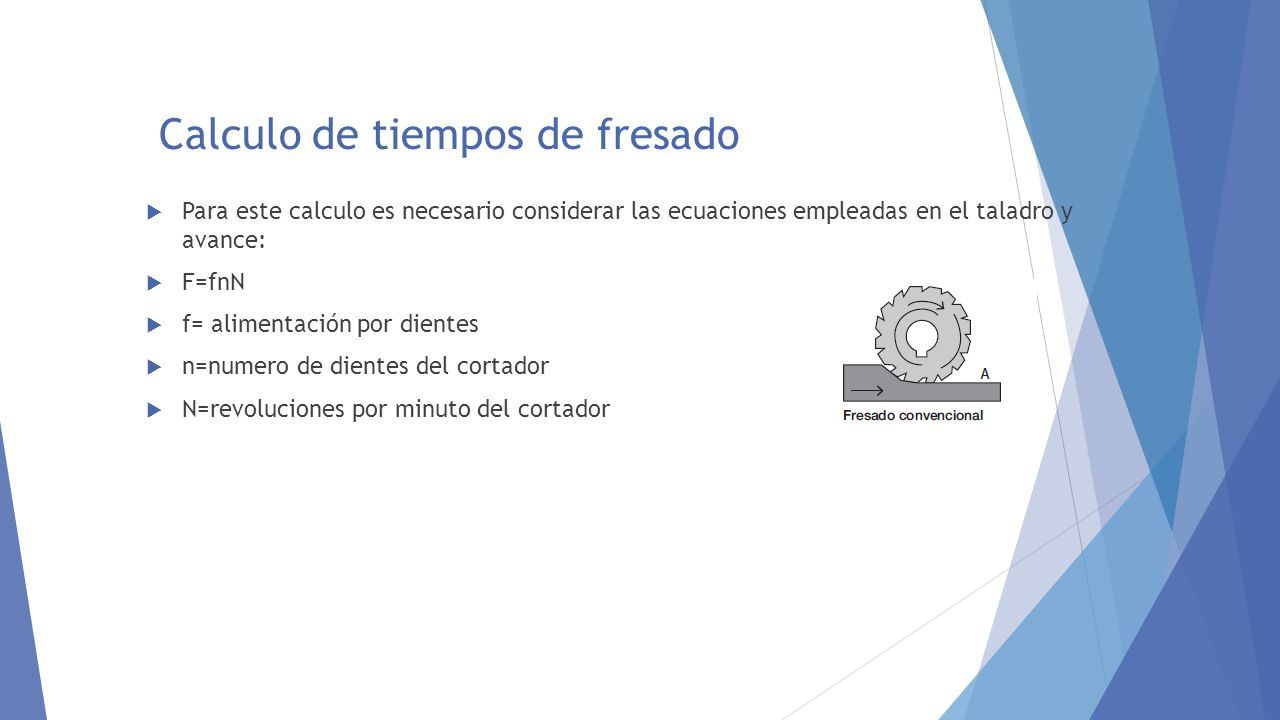

7 Calculo de tiempos de fresado  Para este calculo es necesario considerar las ecuaciones empleadas en el taladro y avance:  F=fnN  f= alimentación por dientes  n=numero de dientes del cortador  N=revoluciones por minuto del cortador

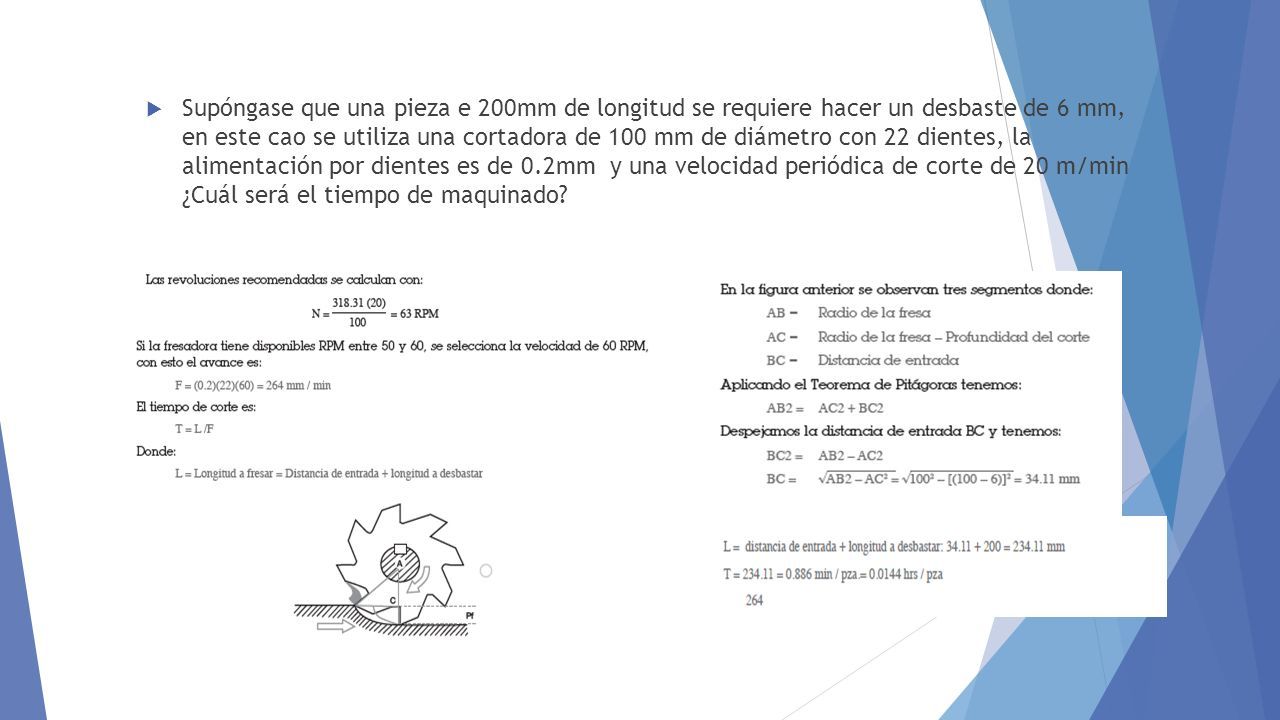

8  Supóngase que una pieza e 200mm de longitud se requiere hacer un desbaste de 6 mm, en este cao se utiliza una cortadora de 100 mm de diámetro con 22 dientes, la alimentación por dientes es de 0.2mm y una velocidad periódica de corte de 20 m/min ¿Cuál será el tiempo de maquinado?

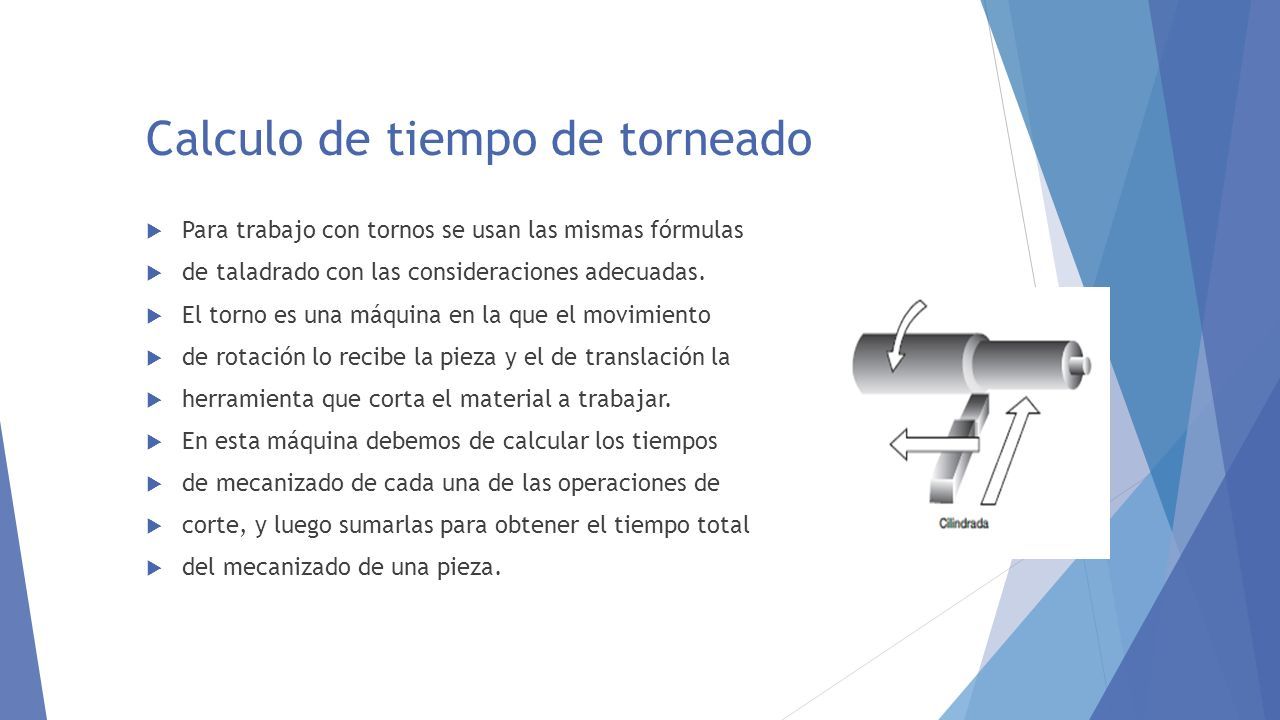

9 Calculo de tiempo de torneado  Para trabajo con tornos se usan las mismas fórmulas  de taladrado con las consideraciones adecuadas.  El torno es una máquina en la que el movimiento  de rotación lo recibe la pieza y el de translación la  herramienta que corta el material a trabajar.  En esta máquina debemos de calcular los tiempos  de mecanizado de cada una de las operaciones de  corte, y luego sumarlas para obtener el tiempo total  del mecanizado de una pieza.
