1 A UN PUNTO DE FUGA

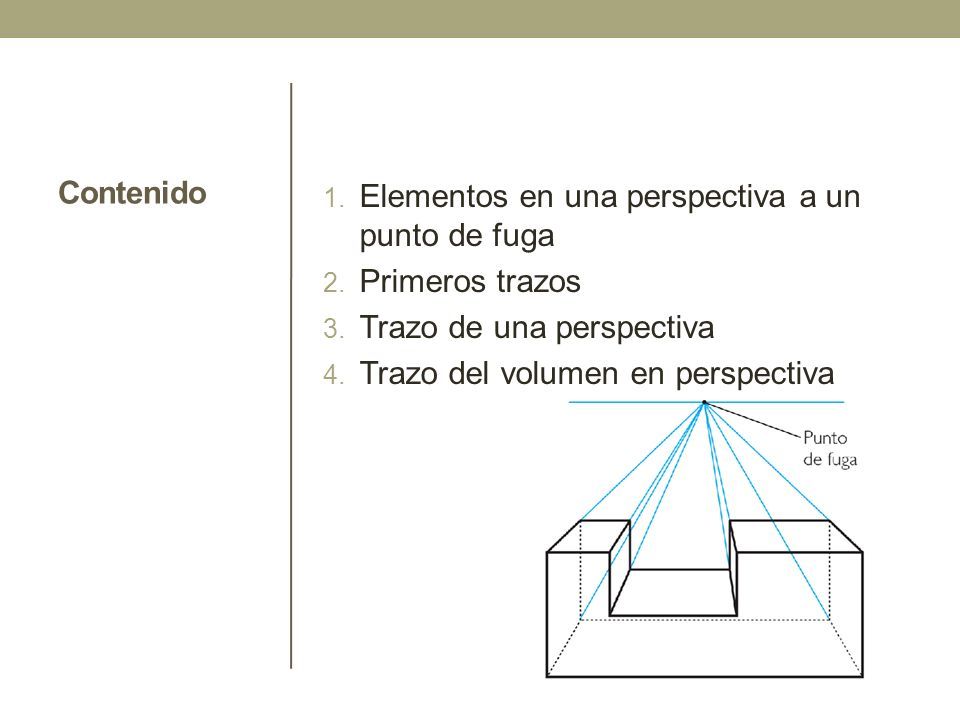

2 Contenido 1. Elementos en una perspectiva a un punto de fuga 2. Primeros trazos 3. Trazo de una perspectiva 4. Trazo del volumen en perspectiva

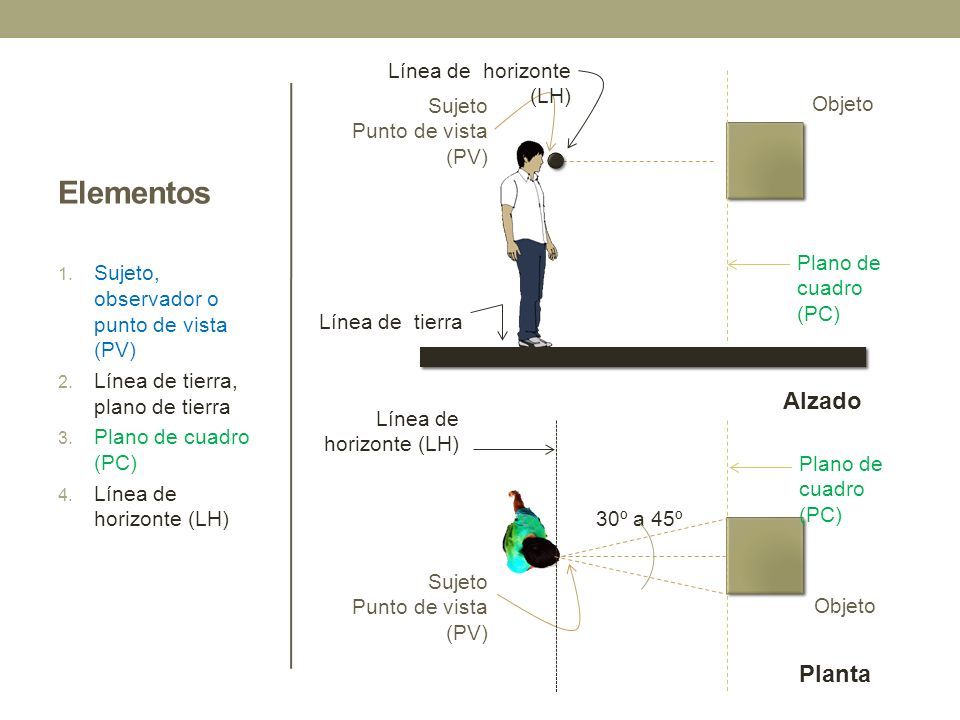

3 Elementos 1. Sujeto, observador o punto de vista (PV) 2. Línea de tierra, plano de tierra 3. Plano de cuadro (PC) 4. Línea de horizonte (LH) Alzado Planta Objeto Sujeto Punto de vista (PV) Sujeto Punto de vista (PV) Plano de cuadro (PC) Plano de cuadro (PC) Línea de horizonte (LH) Línea de tierra 30º a 45º

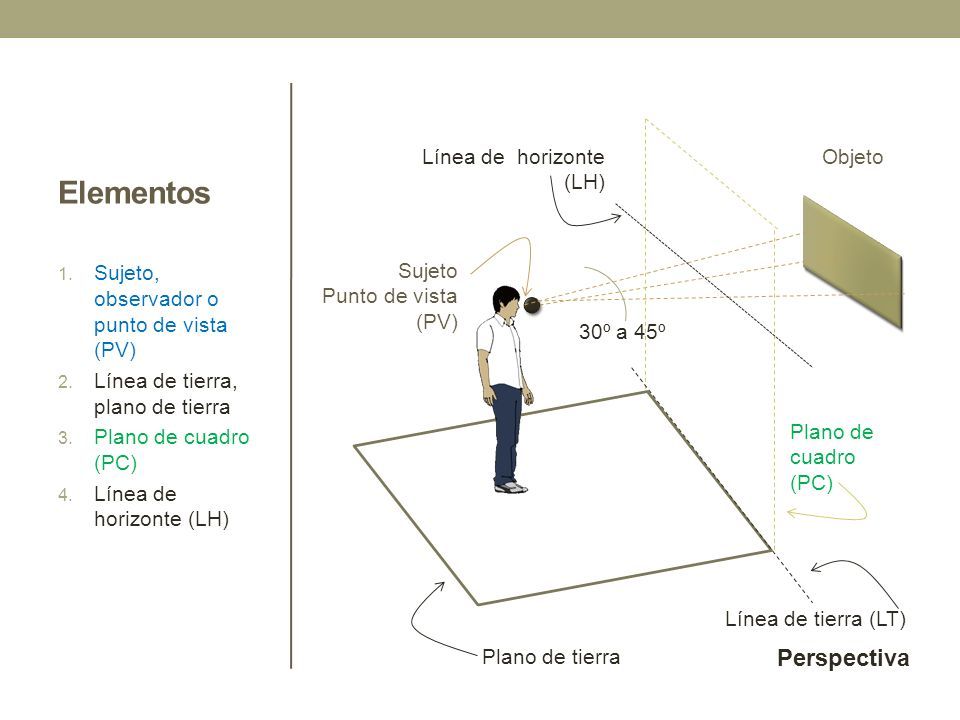

4 Elementos 1. Sujeto, observador o punto de vista (PV) 2. Línea de tierra, plano de tierra 3. Plano de cuadro (PC) 4. Línea de horizonte (LH) Perspectiva Objeto Sujeto Punto de vista (PV) Plano de cuadro (PC) Línea de horizonte (LH) Plano de tierra Línea de tierra (LT) 30º a 45º

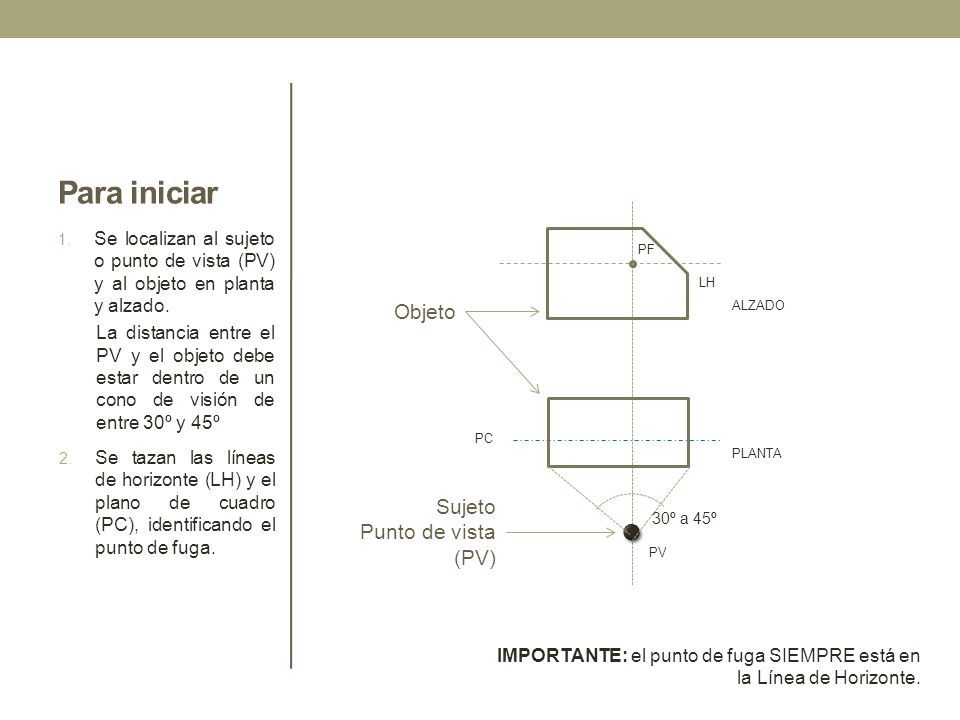

5 Para iniciar 1. Se localizan al sujeto o punto de vista (PV) y al objeto en planta y alzado. La distancia entre el PV y el objeto debe estar dentro de un cono de visión de entre 30º y 45º IMPORTANTE: el punto de fuga SIEMPRE está en la Línea de Horizonte. PC LH PF PV Sujeto Punto de vista (PV) Objeto PLANTA ALZADO 30º a 45º 2. Se tazan las líneas de horizonte (LH) y el plano de cuadro (PC), identificando el punto de fuga.

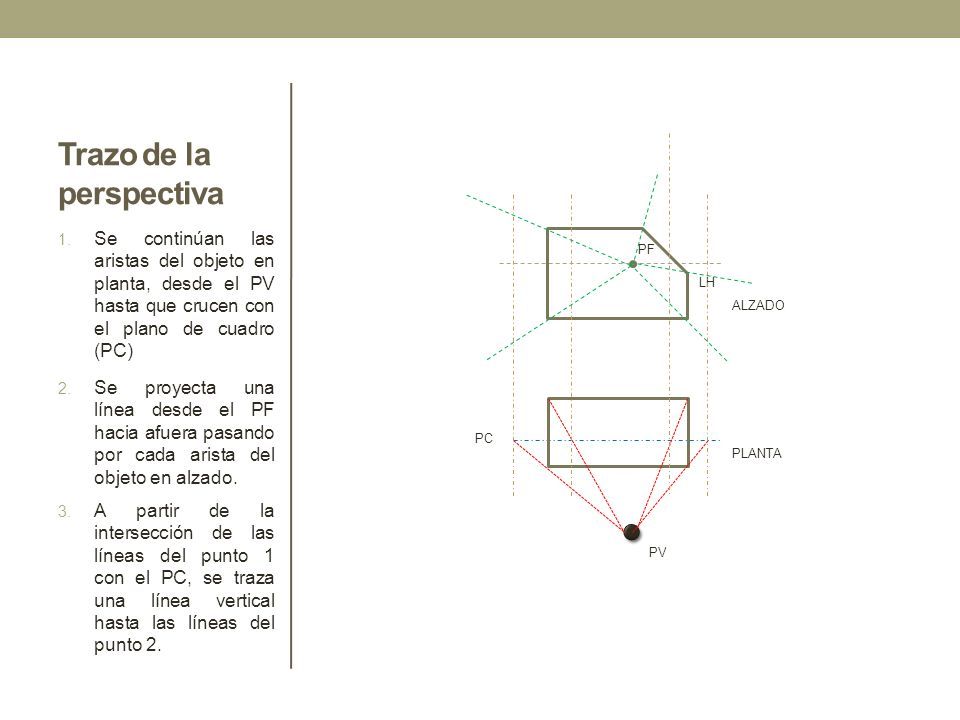

6 Trazo de la perspectiva 1. Se continúan las aristas del objeto en planta, desde el PV hasta que crucen con el plano de cuadro (PC) PC LH PF PV PLANTA ALZADO 3. A partir de la intersección de las líneas del punto 1 con el PC, se traza una línea vertical hasta las líneas del punto 2. 2. Se proyecta una línea desde el PF hacia afuera pasando por cada arista del objeto en alzado.

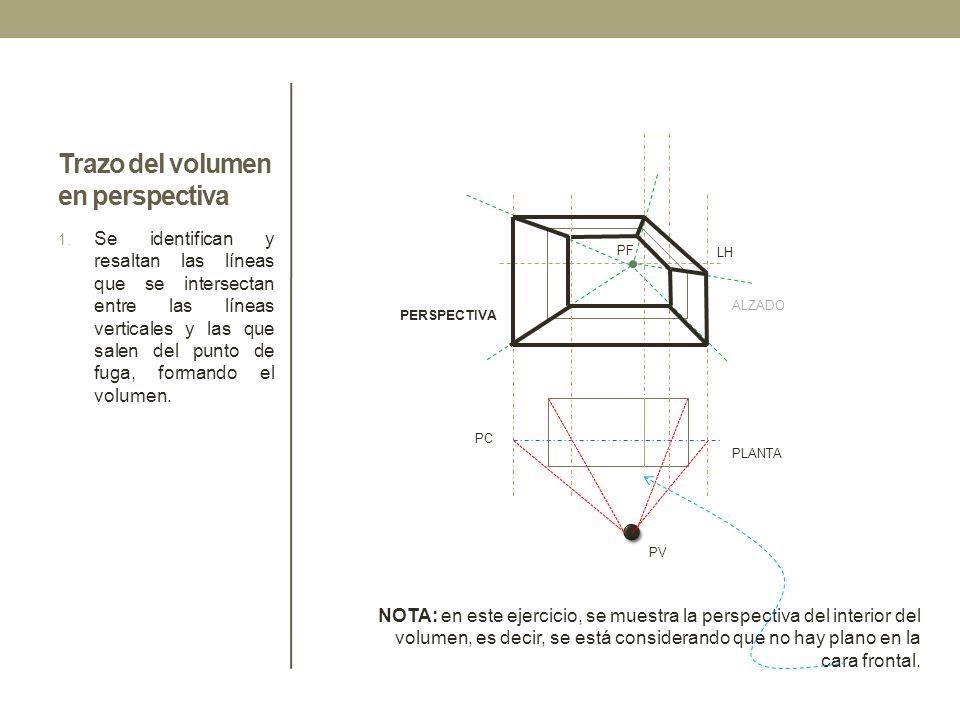

7 Trazo del volumen en perspectiva 1. Se identifican y resaltan las líneas que se intersectan entre las líneas verticales y las que salen del punto de fuga, formando el volumen. NOTA: en este ejercicio, se muestra la perspectiva del interior del volumen, es decir, se está considerando que no hay plano en la cara frontal. PC LH PF PV PLANTA ALZADO PERSPECTIVA

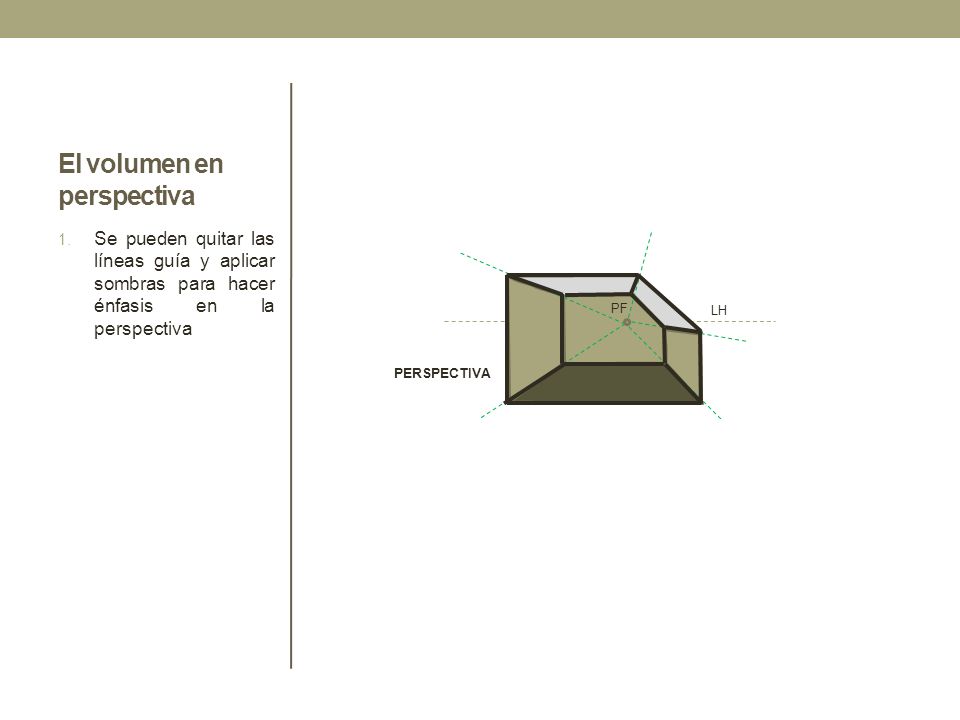

8 El volumen en perspectiva 1. Se pueden quitar las líneas guía y aplicar sombras para hacer énfasis en la perspectiva LH PF PERSPECTIVA
