Globalización: Sistema de Intercambiabilidad

Presentación del tema: "Globalización: Sistema de Intercambiabilidad"— Transcripción de la presentación:

1 Globalización: Sistema de Intercambiabilidad
16-sep-18

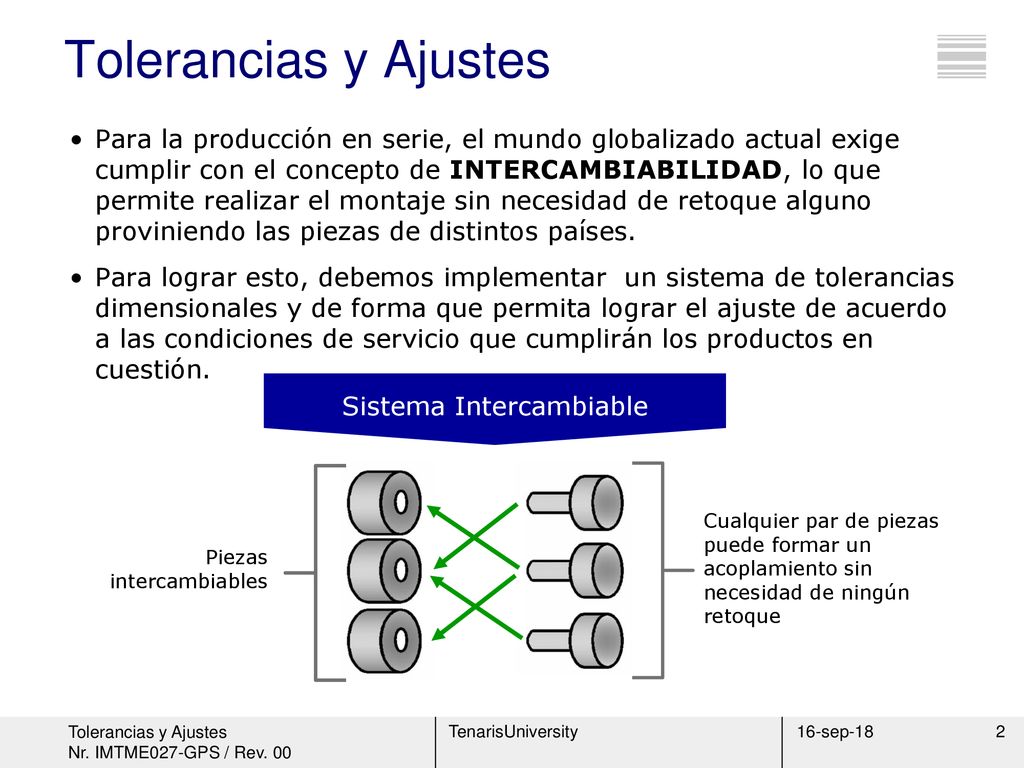

2 Sistema Intercambiable
Tolerancias y Ajustes Para la producción en serie, el mundo globalizado actual exige cumplir con el concepto de INTERCAMBIABILIDAD, lo que permite realizar el montaje sin necesidad de retoque alguno proviniendo las piezas de distintos países. Para lograr esto, debemos implementar un sistema de tolerancias dimensionales y de forma que permita lograr el ajuste de acuerdo a las condiciones de servicio que cumplirán los productos en cuestión. Sistema Intercambiable Piezas intercambiables Cualquier par de piezas puede formar un acoplamiento sin necesidad de ningún retoque 16-sep-18

3 Introducción Intercambiabilidad
16-sep-18

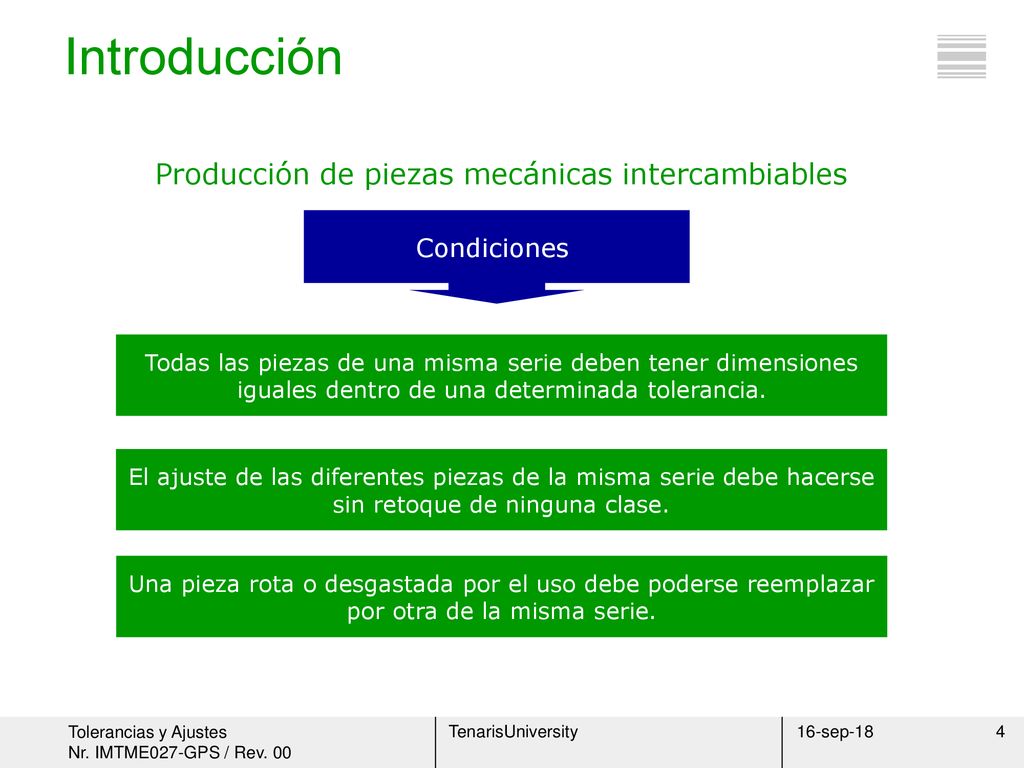

4 Producción de piezas mecánicas intercambiables
Introducción Producción de piezas mecánicas intercambiables Condiciones Todas las piezas de una misma serie deben tener dimensiones iguales dentro de una determinada tolerancia. El ajuste de las diferentes piezas de la misma serie debe hacerse sin retoque de ninguna clase. Una pieza rota o desgastada por el uso debe poderse reemplazar por otra de la misma serie. 16-sep-18 4

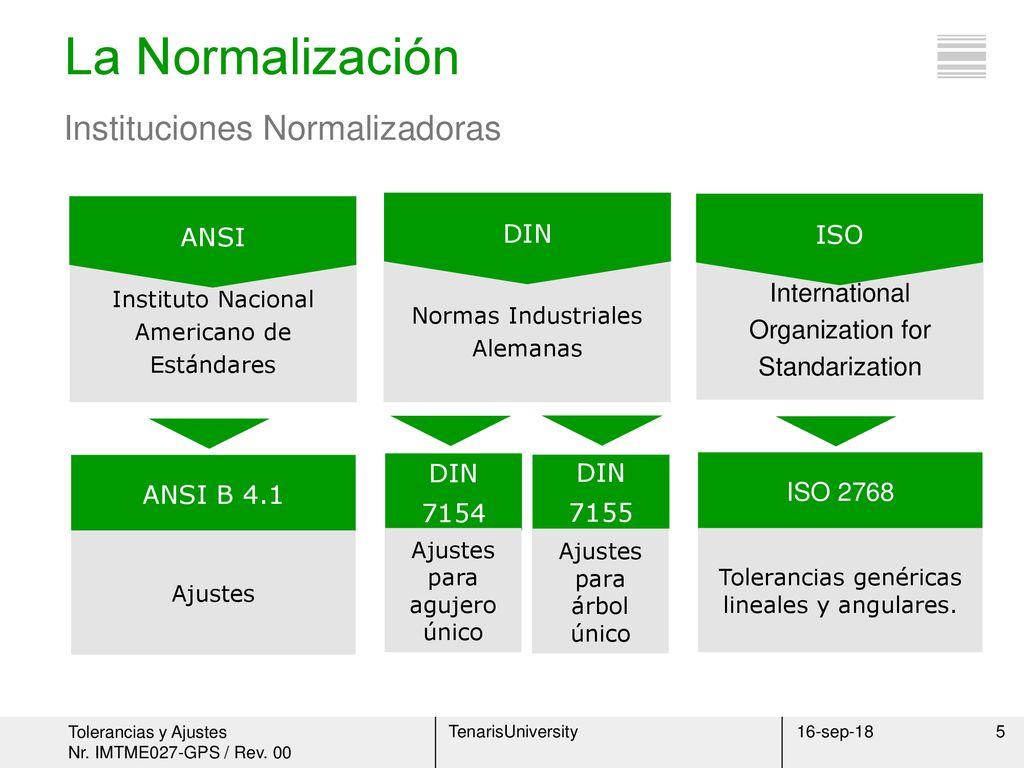

5 La Normalización Instituciones Normalizadoras ANSI DIN ISO
Instituto Nacional Americano de Estándares Normas Industriales Alemanas International Organization for Standarization ANSI B 4.1 DIN 7154 DIN 7155 ISO 2768 Ajustes Ajustes para agujero único Ajustes para árbol único Tolerancias genéricas lineales y angulares. 16-sep-18 5

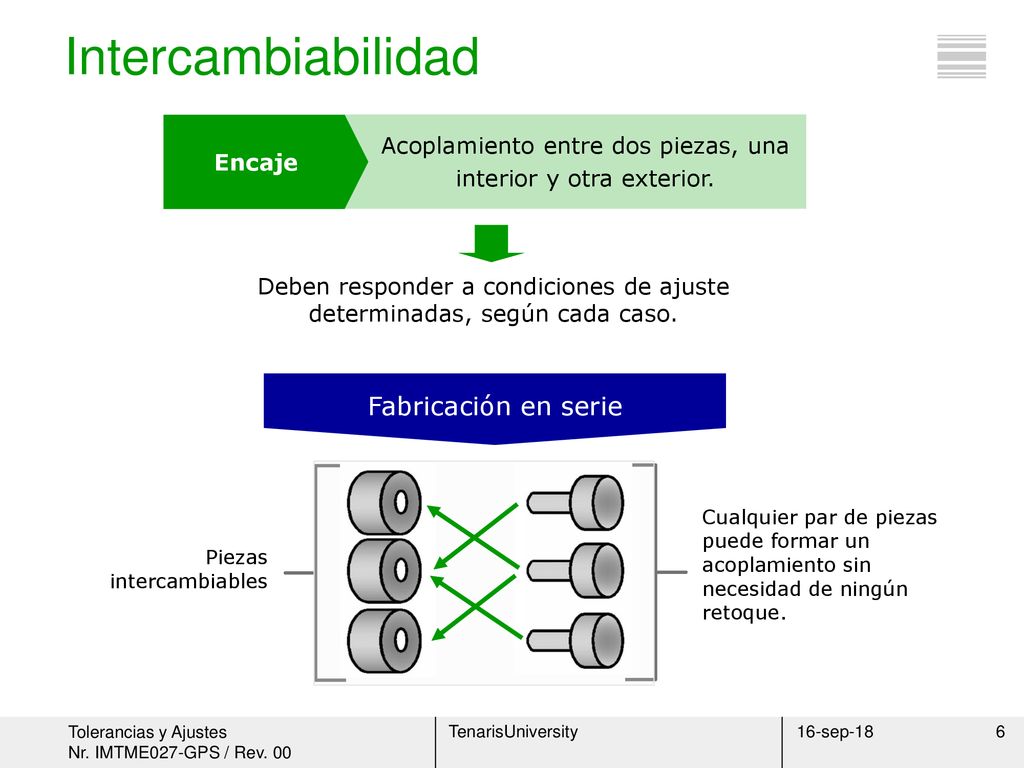

6 Intercambiabilidad Fabricación en serie
Encaje Acoplamiento entre dos piezas, una interior y otra exterior. Fabricación en serie Deben responder a condiciones de ajuste determinadas, según cada caso. Piezas intercambiables Cualquier par de piezas puede formar un acoplamiento sin necesidad de ningún retoque. 16-sep-18 6

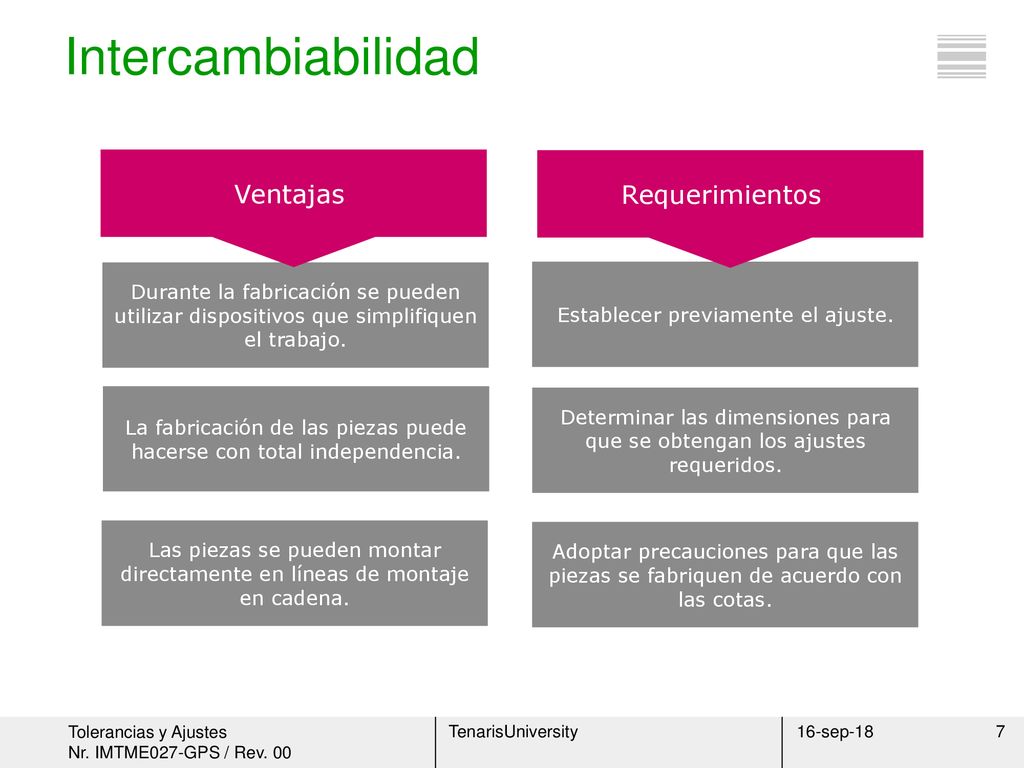

7 Intercambiabilidad Ventajas Requerimientos
Durante la fabricación se pueden utilizar dispositivos que simplifiquen el trabajo. Establecer previamente el ajuste. La fabricación de las piezas puede hacerse con total independencia. Determinar las dimensiones para que se obtengan los ajustes requeridos. Las piezas se pueden montar directamente en líneas de montaje en cadena. Adoptar precauciones para que las piezas se fabriquen de acuerdo con las cotas. 16-sep-18 7

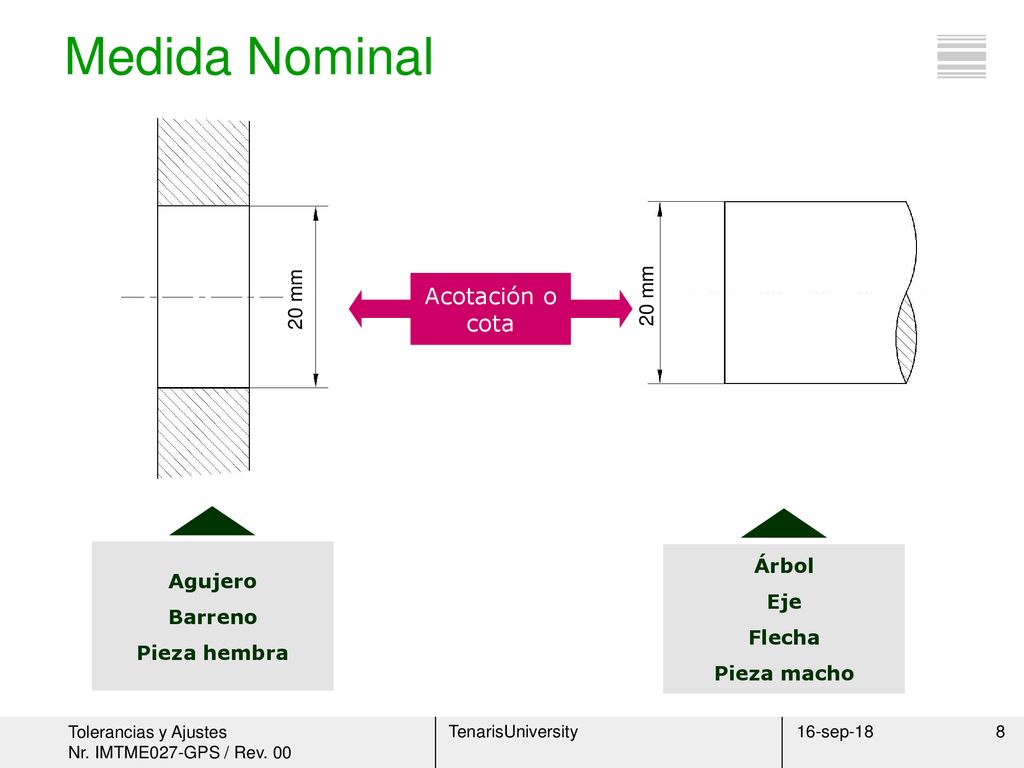

8 Medida Nominal Acotación o cota 20 mm 20 mm Árbol Agujero Eje Barreno
Pieza hembra Árbol Eje Flecha Pieza macho 16-sep-18 8

9 Se determina tomando como referencia la magnitud que se necesite.
Medida Nominal 1er Caso 2do Caso PASA NO PASA Se aplica una norma o regla que asegure que todas las piezas “pasen” o “no pasen”. Se determina tomando como referencia la magnitud que se necesite. Medida Nominal 16-sep-18 9

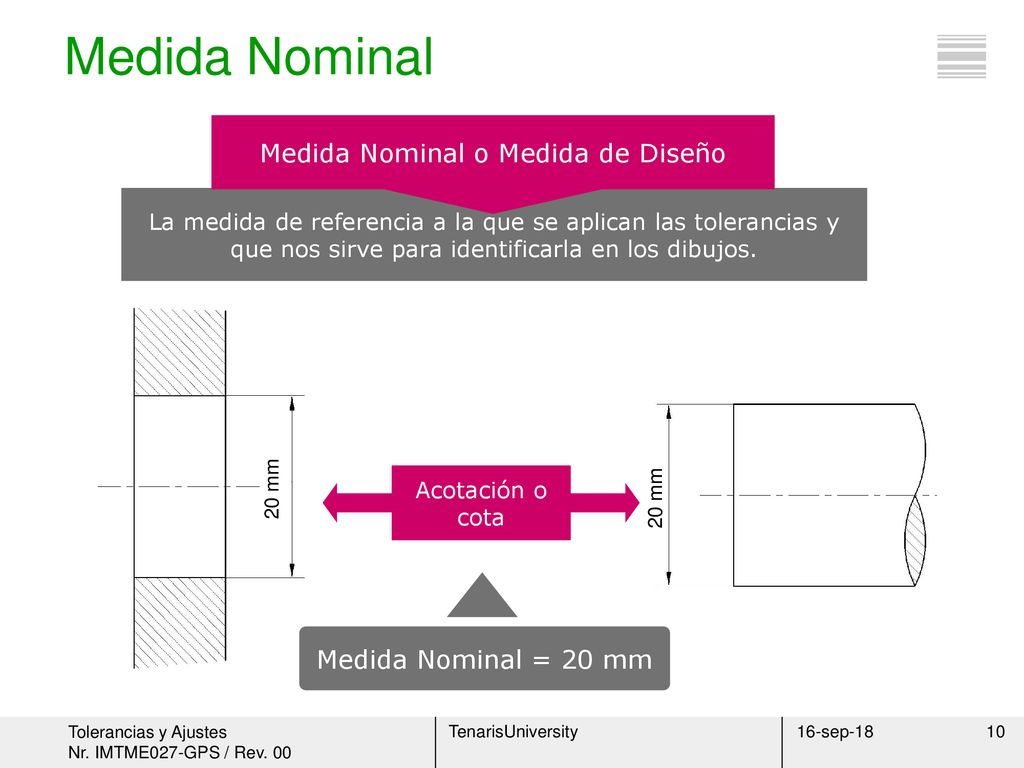

10 Medida Nominal o Medida de Diseño
La medida de referencia a la que se aplican las tolerancias y que nos sirve para identificarla en los dibujos. 20 mm 20 mm Acotación o cota Medida Nominal = 20 mm 16-sep-18 10

11 ¿Qué es la Tolerancia? 16-sep-18

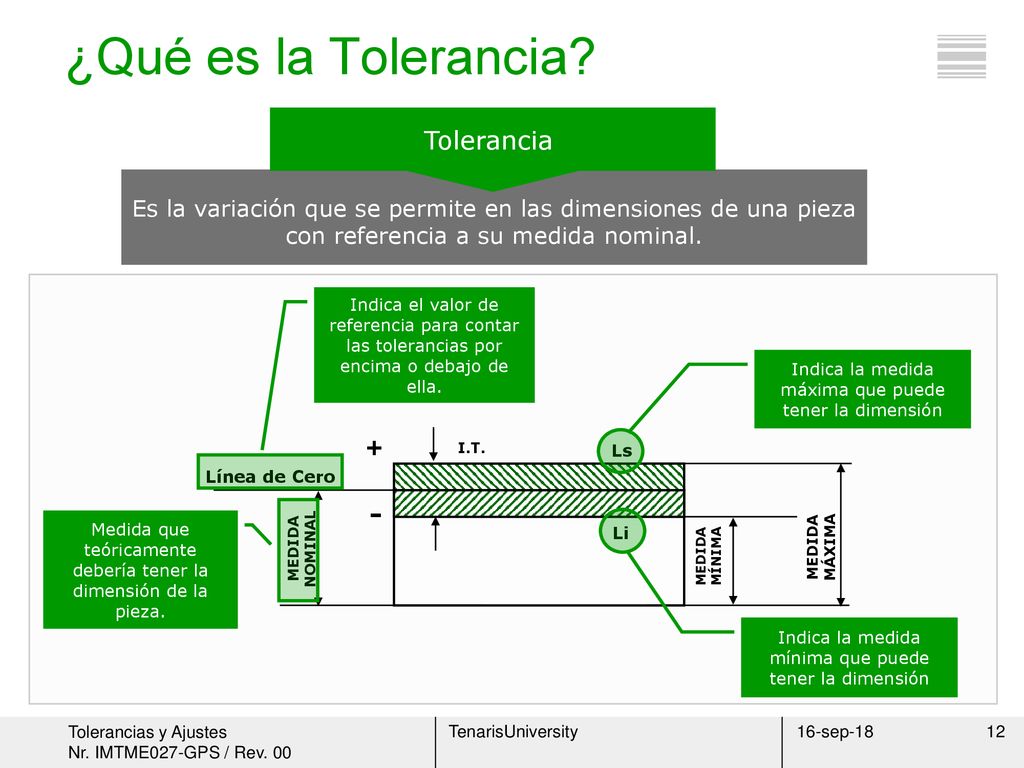

12 ¿Qué es la Tolerancia? - Tolerancia
Es la variación que se permite en las dimensiones de una pieza con referencia a su medida nominal. I.T. Ls Li MEDIDA NOMINAL MEDIDA MÍNIMA MEDIDA MÁXIMA Línea de Cero + - Indica el valor de referencia para contar las tolerancias por encima o debajo de ella. Indica la medida máxima que puede tener la dimensión Medida que teóricamente debería tener la dimensión de la pieza. Indica la medida mínima que puede tener la dimensión 16-sep-18

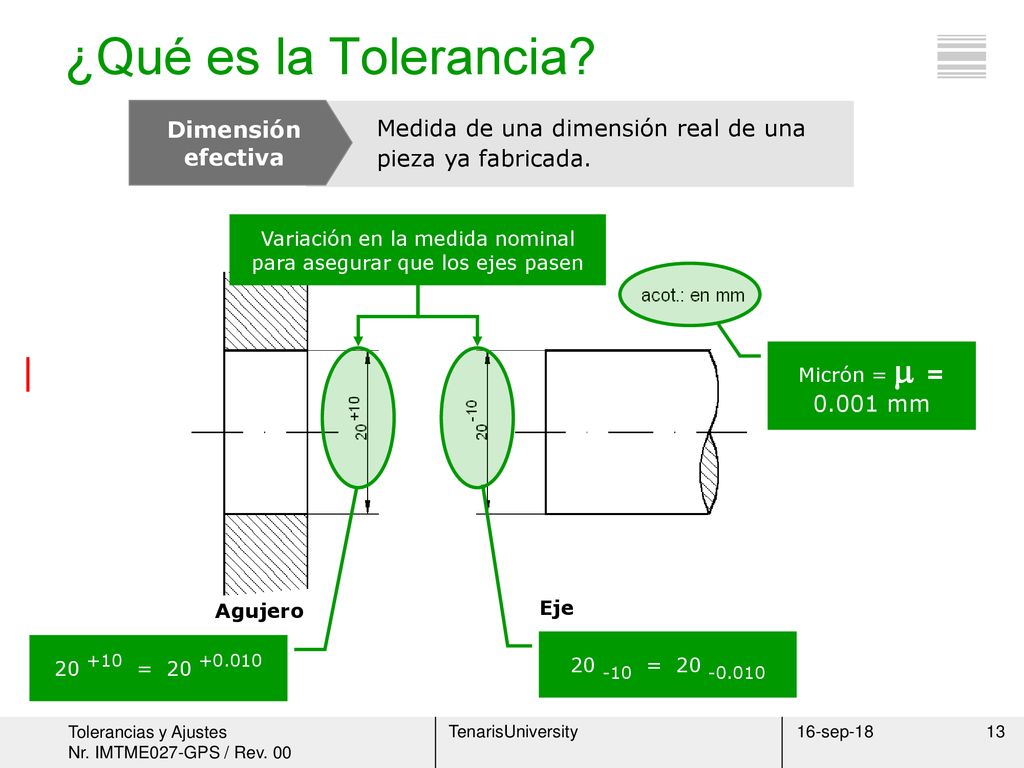

13 Variación en la medida nominal para asegurar que los ejes pasen
¿Qué es la Tolerancia? Dimensión efectiva Medida de una dimensión real de una pieza ya fabricada. Variación en la medida nominal para asegurar que los ejes pasen Micrón =  = mm Agujero Eje = = 16-sep-18

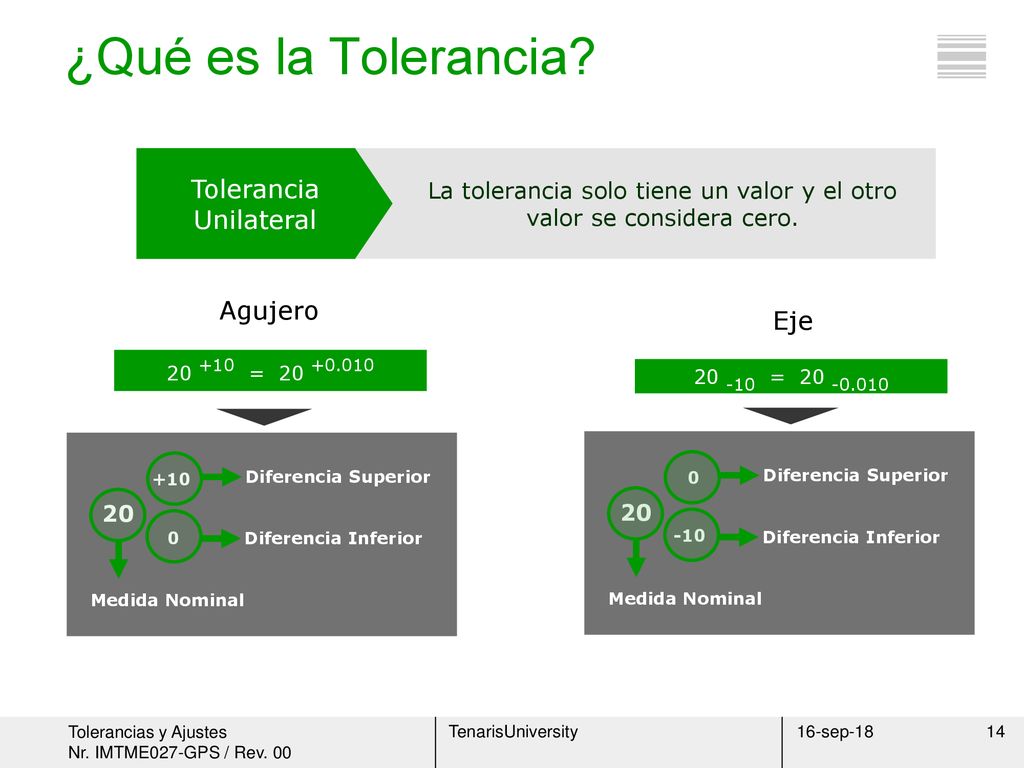

14 ¿Qué es la Tolerancia? Tolerancia Unilateral Agujero Eje
La tolerancia solo tiene un valor y el otro valor se considera cero. Agujero Eje = = +10 Diferencia Superior Diferencia Inferior Medida Nominal 20 -10 Diferencia Superior Diferencia Inferior Medida Nominal 20 16-sep-18

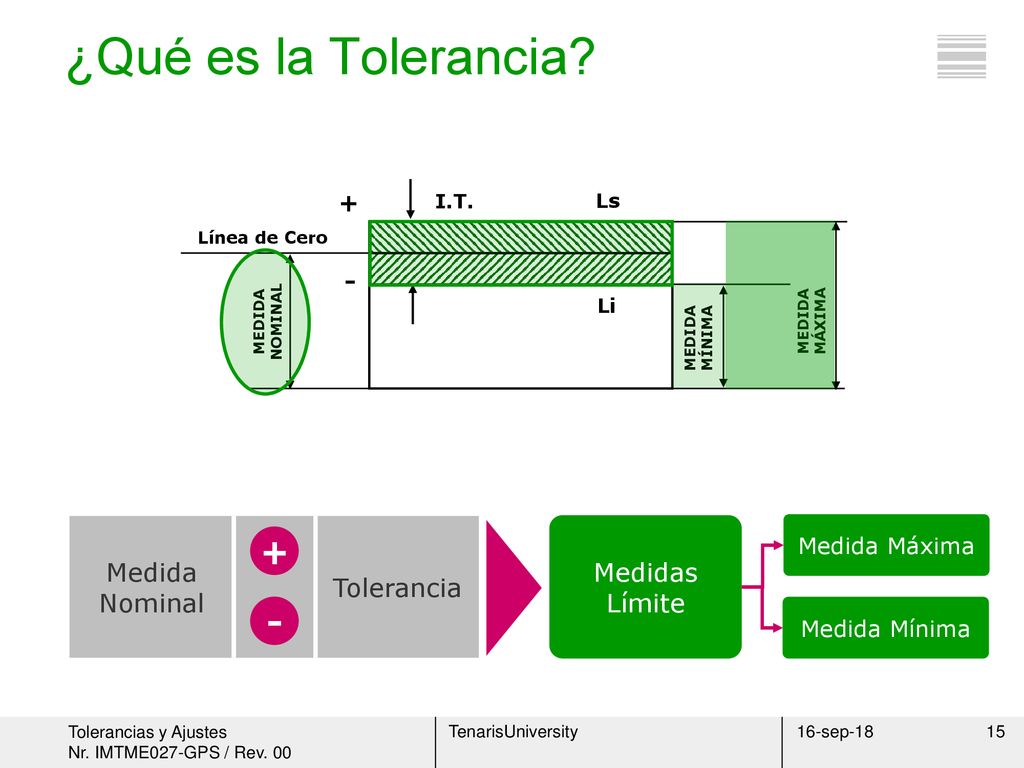

15 ¿Qué es la Tolerancia? + - Medida Nominal Tolerancia Medidas Límite +
Ls Li MEDIDA NOMINAL MEDIDA MÍNIMA MEDIDA MÁXIMA Línea de Cero + - Medida Nominal Tolerancia Medidas Límite Medida Máxima Medida Mínima + - 16-sep-18

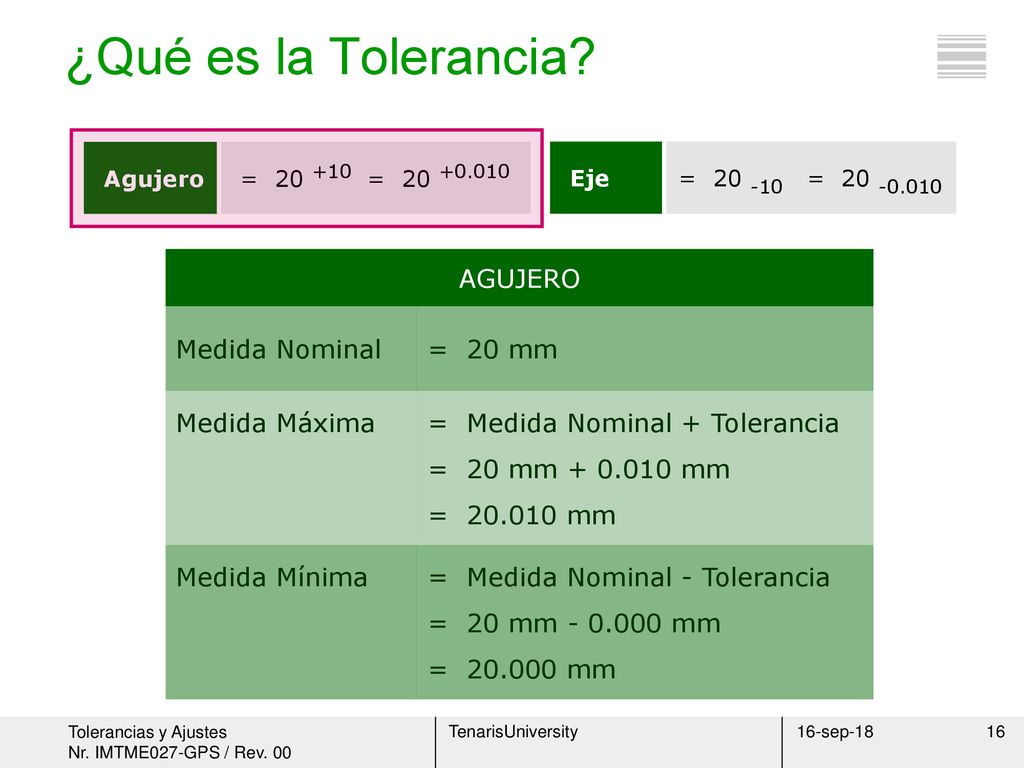

16 ¿Qué es la Tolerancia? AGUJERO Medida Nominal = 20 mm Medida Máxima
= = Eje = = AGUJERO Medida Nominal = 20 mm Medida Máxima = Medida Nominal + Tolerancia = 20 mm mm = mm Medida Mínima = Medida Nominal - Tolerancia = 20 mm mm = mm 16-sep-18

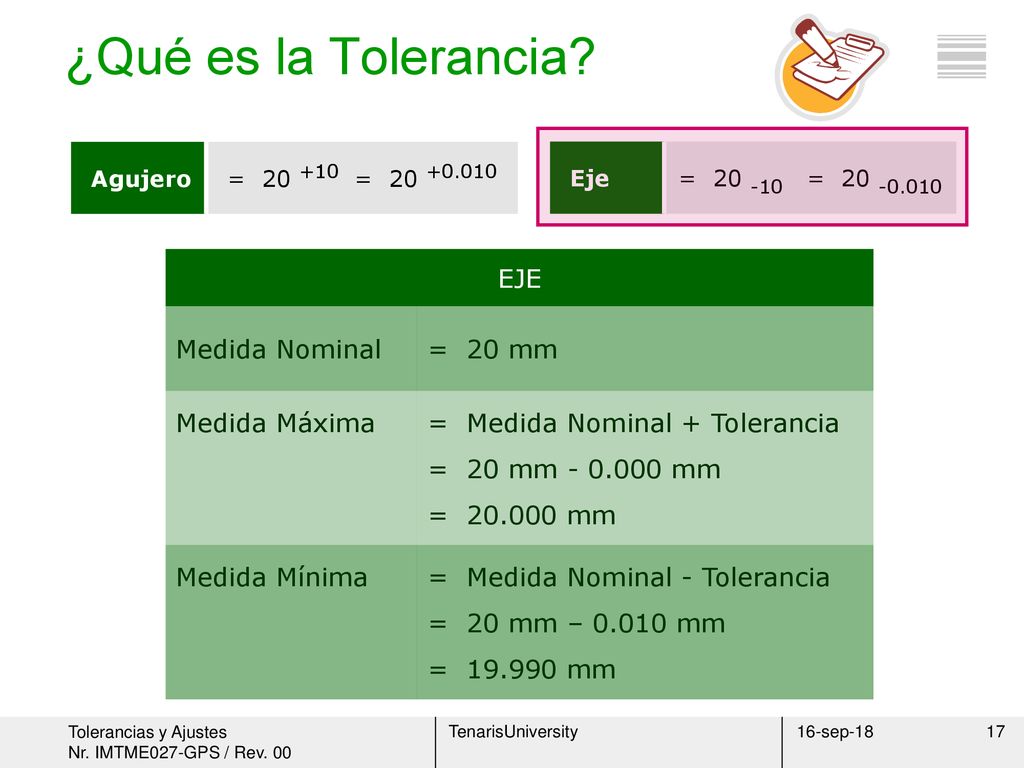

17 ¿Qué es la Tolerancia? EJE Medida Nominal = 20 mm Medida Máxima
Agujero = = Eje = = EJE Medida Nominal = 20 mm Medida Máxima = Medida Nominal + Tolerancia = 20 mm mm = mm Medida Mínima = Medida Nominal - Tolerancia = 20 mm – mm = mm 16-sep-18

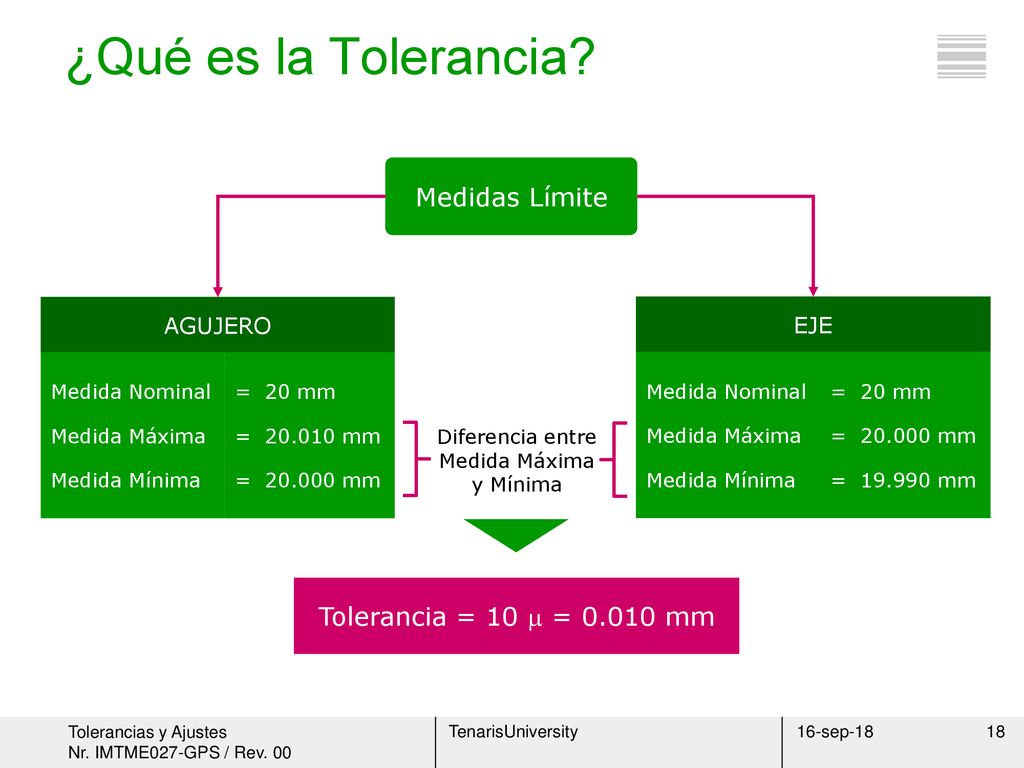

18 Diferencia entre Medida Máxima y Mínima
¿Qué es la Tolerancia? Medidas Límite AGUJERO Medida Nominal Medida Máxima Medida Mínima = 20 mm = mm = mm EJE Medida Nominal Medida Máxima Medida Mínima = 20 mm = mm = mm Diferencia entre Medida Máxima y Mínima Tolerancia = 10  = mm 16-sep-18

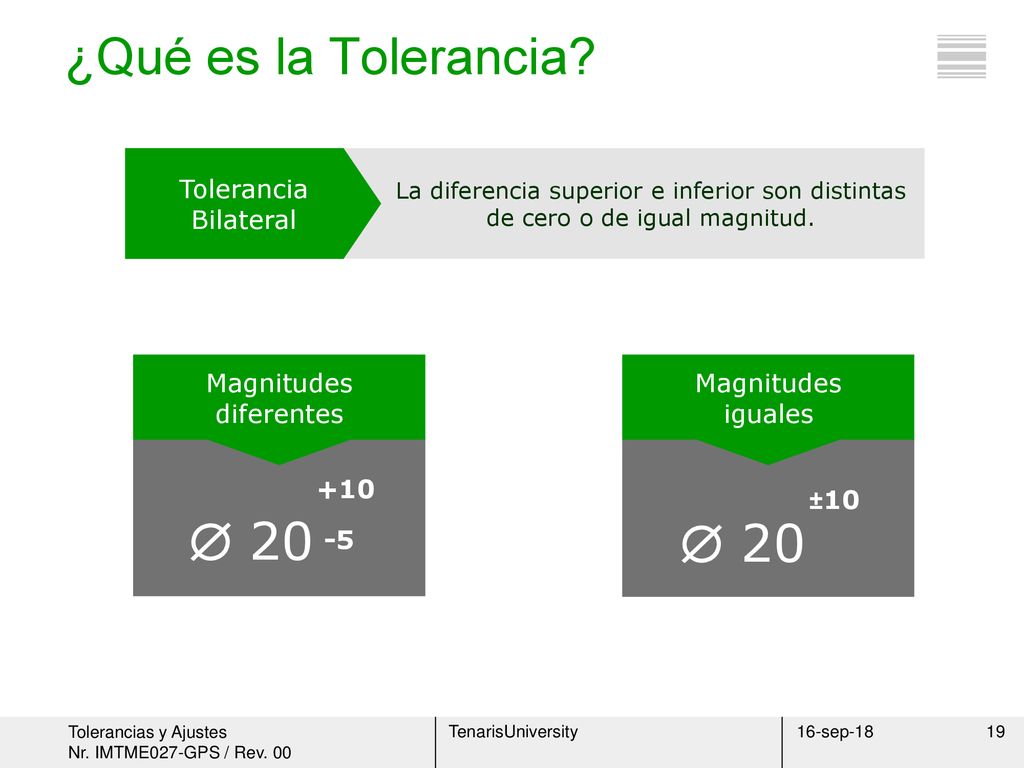

19 Magnitudes diferentes
¿Qué es la Tolerancia? Tolerancia Bilateral La diferencia superior e inferior son distintas de cero o de igual magnitud.  20 +10 -5 Magnitudes diferentes ±10  20 Magnitudes iguales 16-sep-18

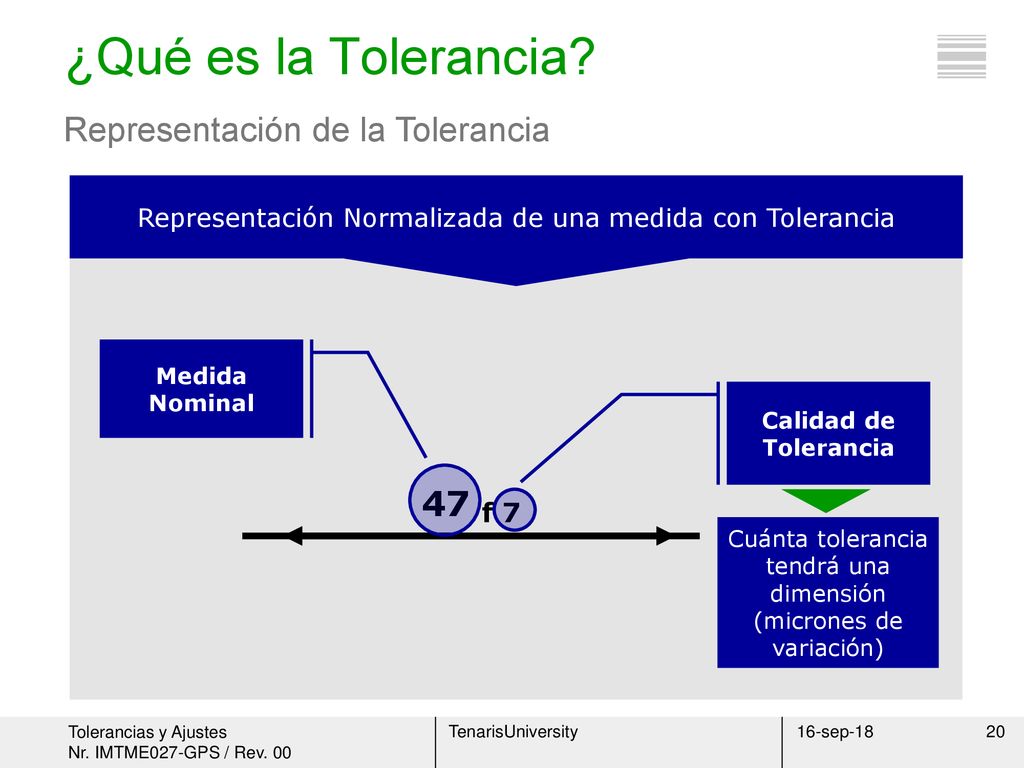

20 ¿Qué es la Tolerancia? Representación de la Tolerancia 47 f 7
Representación Normalizada de una medida con Tolerancia 47 f 7 Medida Nominal Calidad de Tolerancia Cuánta tolerancia tendrá una dimensión (micrones de variación) 16-sep-18

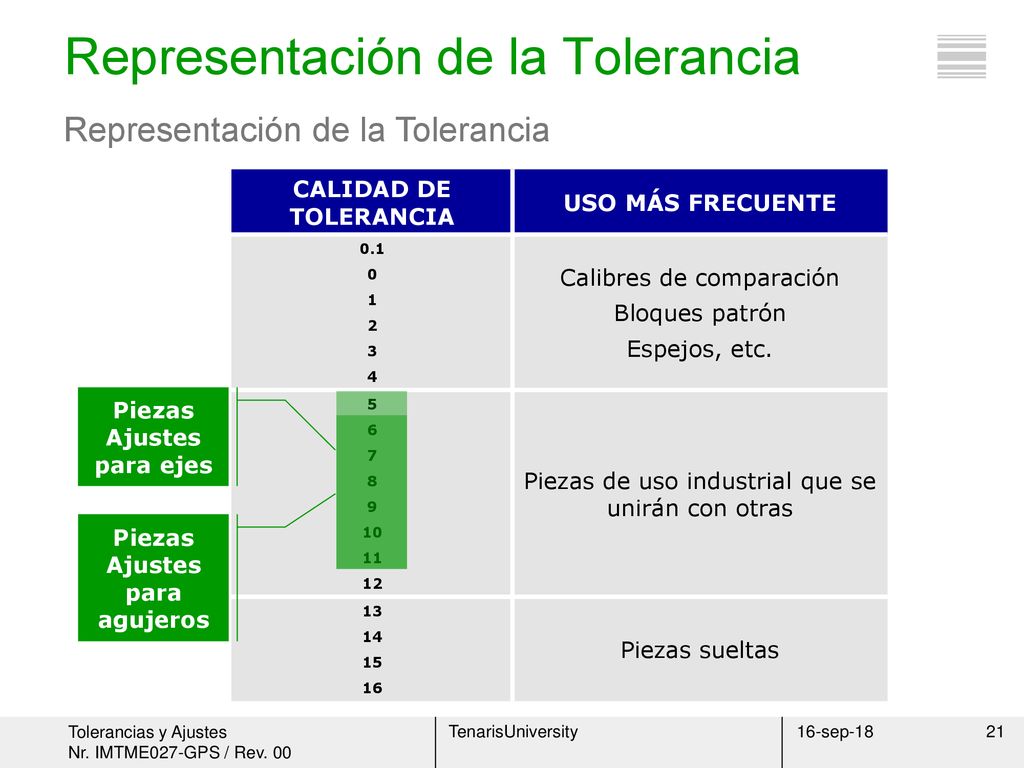

21 Representación de la Tolerancia
CALIDAD DE TOLERANCIA USO MÁS FRECUENTE 0.1 1 2 3 4 Calibres de comparación Bloques patrón Espejos, etc. 5 6 7 8 9 10 11 12 Piezas de uso industrial que se unirán con otras 13 14 15 16 Piezas sueltas Piezas Ajustes para ejes Piezas Ajustes para agujeros 16-sep-18

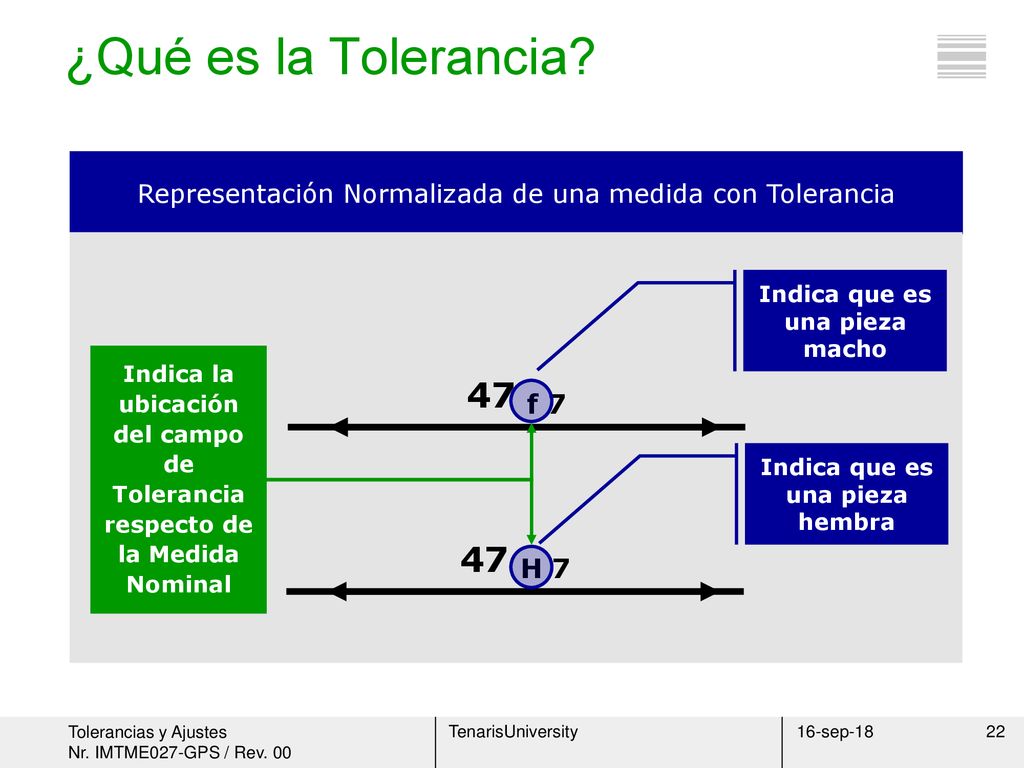

22 Indica que es una pieza macho Indica que es una pieza hembra
¿Qué es la Tolerancia? Representación Normalizada de una medida con Tolerancia 47 f 7 47 H 7 Indica que es una pieza macho Indica la ubicación del campo de Tolerancia respecto de la Medida Nominal Indica que es una pieza hembra 16-sep-18

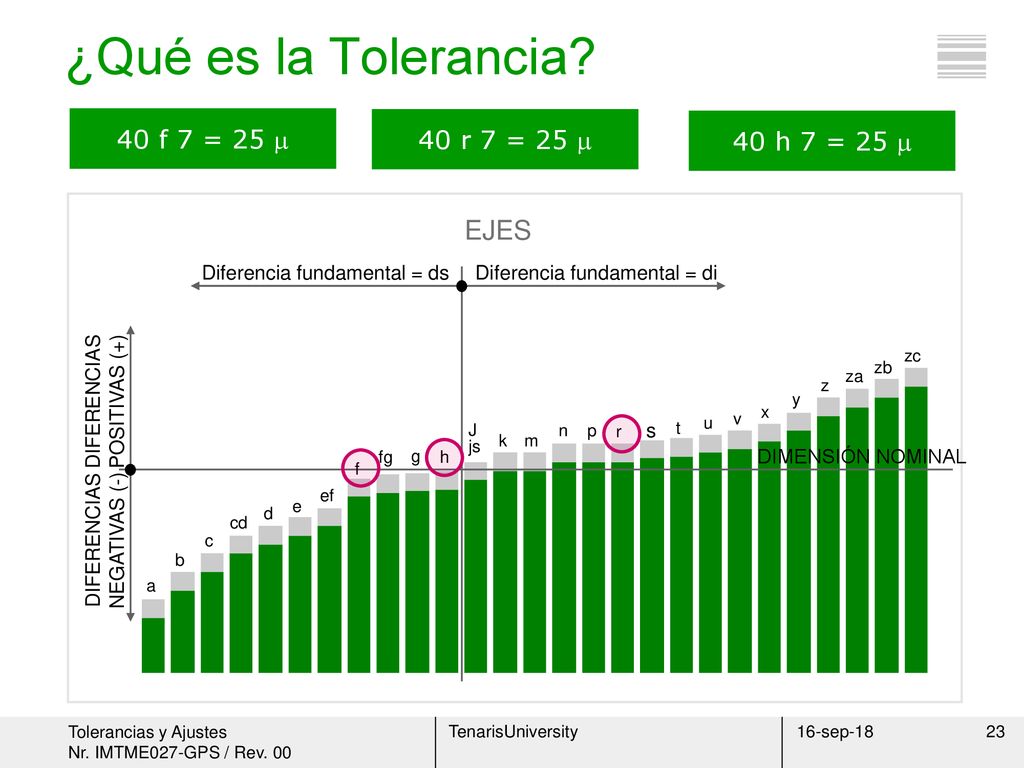

23 ¿Qué es la Tolerancia? EJES 40 f 7 = 25  40 r 7 = 25  40 h 7 = 25 
Diferencia fundamental = ds Diferencia fundamental = di DIFERENCIAS NEGATIVAS (-) DIFERENCIAS POSITIVAS (+) DIMENSIÓN NOMINAL a b c cd d e ef f fg g h js J k m n p r s t u v x y z za zb zc 16-sep-18

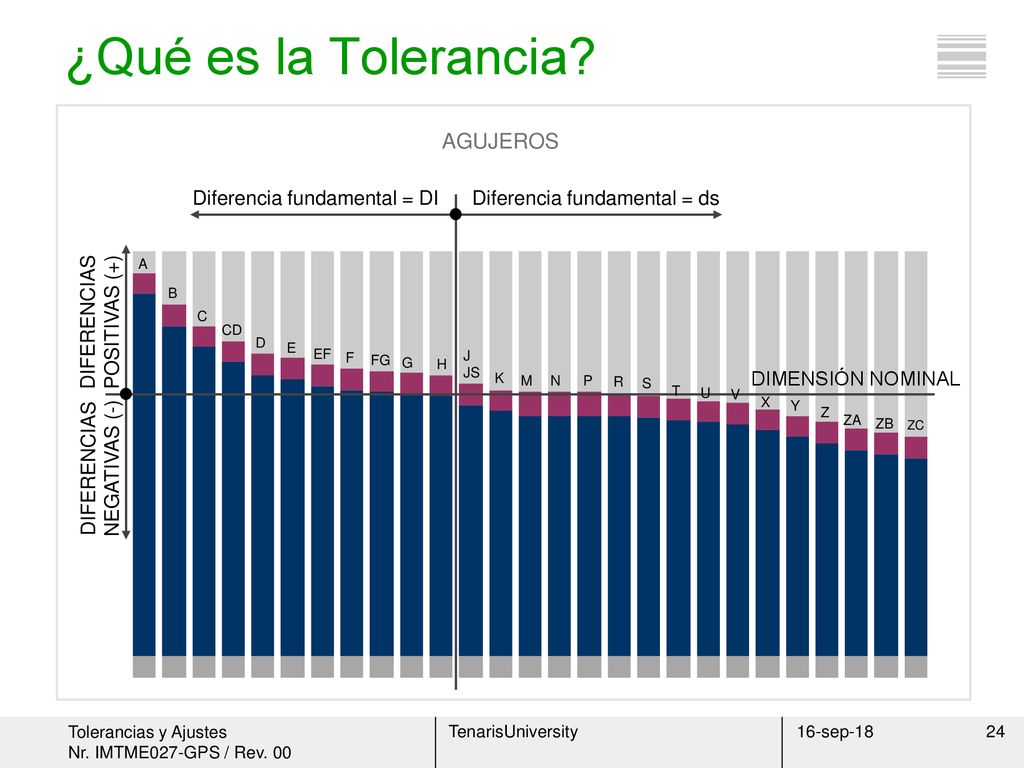

24 ¿Qué es la Tolerancia? AGUJEROS DIFERENCIAS NEGATIVAS (-)
B C CD D E EF F FG G H J JS K M N P R S T U V X Y Z ZA ZB ZC DIFERENCIAS NEGATIVAS (-) DIFERENCIAS POSITIVAS (+) Diferencia fundamental = DI Diferencia fundamental = ds DIMENSIÓN NOMINAL AGUJEROS 16-sep-18

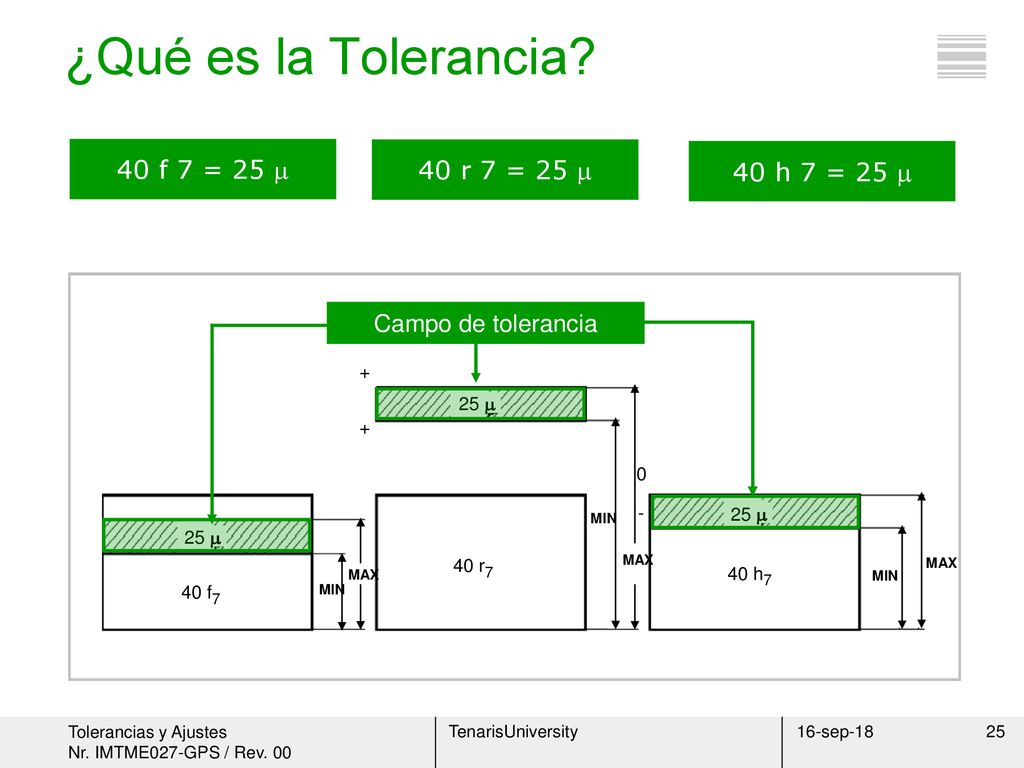

25 ¿Qué es la Tolerancia? 40 f 7 = 25  40 r 7 = 25  40 h 7 = 25 
MIN MAX - + Campo de tolerancia 16-sep-18

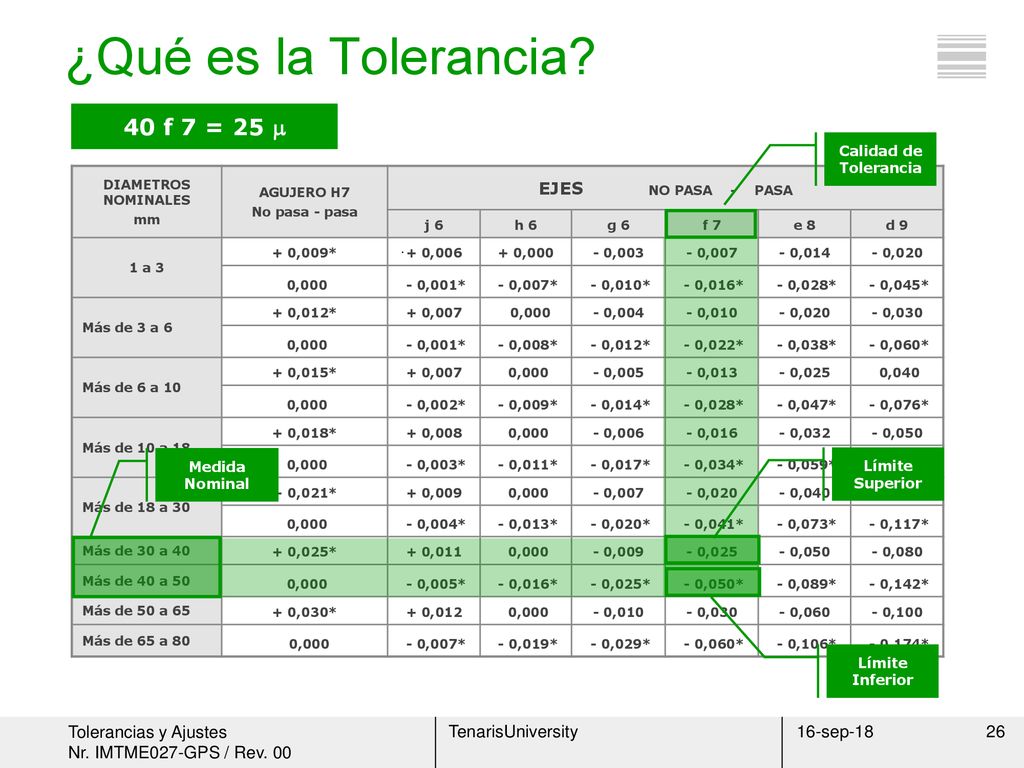

26 ¿Qué es la Tolerancia? 40 f 7 = 25  EJES NO PASA - PASA 16-sep-18
Calidad de Tolerancia DIAMETROS NOMINALES mm AGUJERO H7 No pasa - pasa EJES NO PASA PASA j 6 h 6 g 6 f 7 e 8 d 9 1 a 3 + 0,009* + 0,006 + 0,000 - 0,003 - 0,007 - 0,014 - 0,020 0,000 - 0,001* - 0,007* - 0,010* - 0,016* - 0,028* - 0,045* Más de 3 a 6 + 0,012* + 0,007 - 0,004 - 0,010 - 0,030 - 0,008* - 0,012* - 0,022* - 0,038* - 0,060* Más de 6 a 10 + 0,015* - 0,005 - 0,013 - 0,025 0,040 - 0,002* - 0,009* - 0,014* - 0,047* - 0,076* Más de 10 a 18 + 0,018* + 0,008 - 0,006 - 0,016 - 0,032 - 0,050 - 0,003* - 0,011* - 0,017* - 0,034* - 0,059* - 0,093* Más de 18 a 30 + 0,021* + 0,009 - 0,040 - 0,065 - 0,004* - 0,013* - 0,020* - 0,041* - 0,073* - 0,117* Más de 30 a 40 + 0,025* + 0,011 - 0,009 - 0,080 Más de 40 a 50 - 0,005* - 0,025* - 0,050* - 0,089* - 0,142* Más de 50 a 65 + 0,030* + 0,012 - 0,060 - 0,100 Más de 65 a 80 - 0,019* - 0,029* - 0,106* - 0,174* Medida Nominal Límite Superior Límite Inferior 16-sep-18

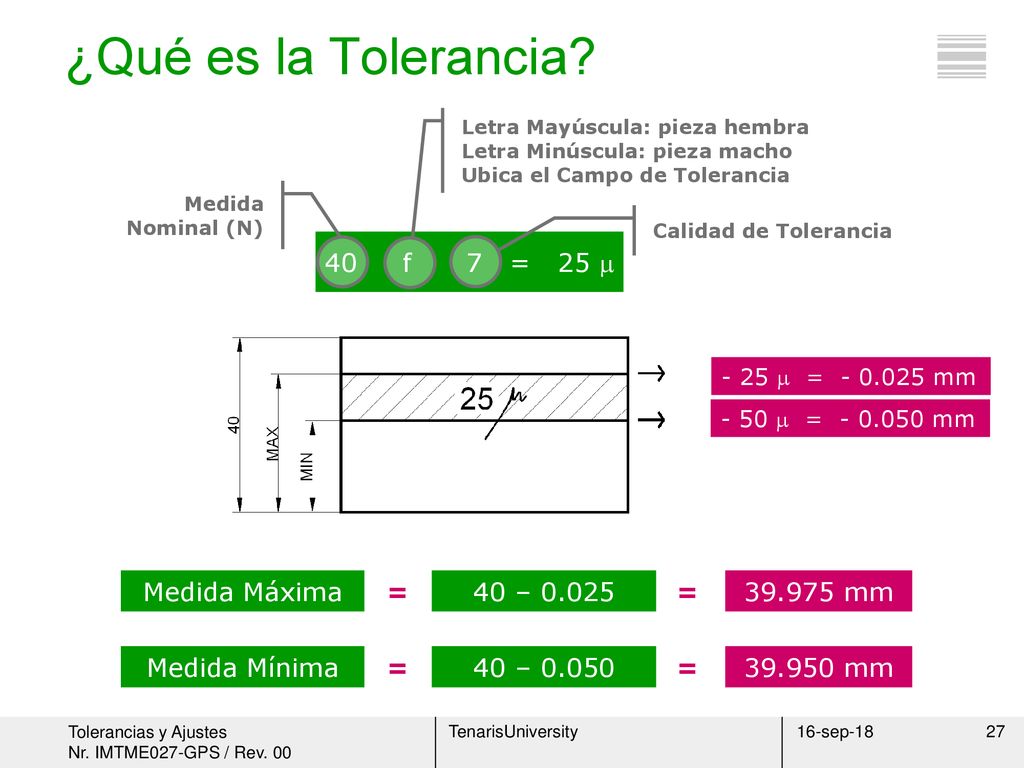

27 ¿Qué es la Tolerancia? 40 f 7 = 25  Medida Máxima = 40 – 0.025 =
Medida Nominal (N) Letra Mayúscula: pieza hembra Letra Minúscula: pieza macho Ubica el Campo de Tolerancia Calidad de Tolerancia - 25  = mm - 50  = mm Medida Máxima = 40 – 0.025 = mm Medida Mínima = 40 – 0.050 = mm 16-sep-18

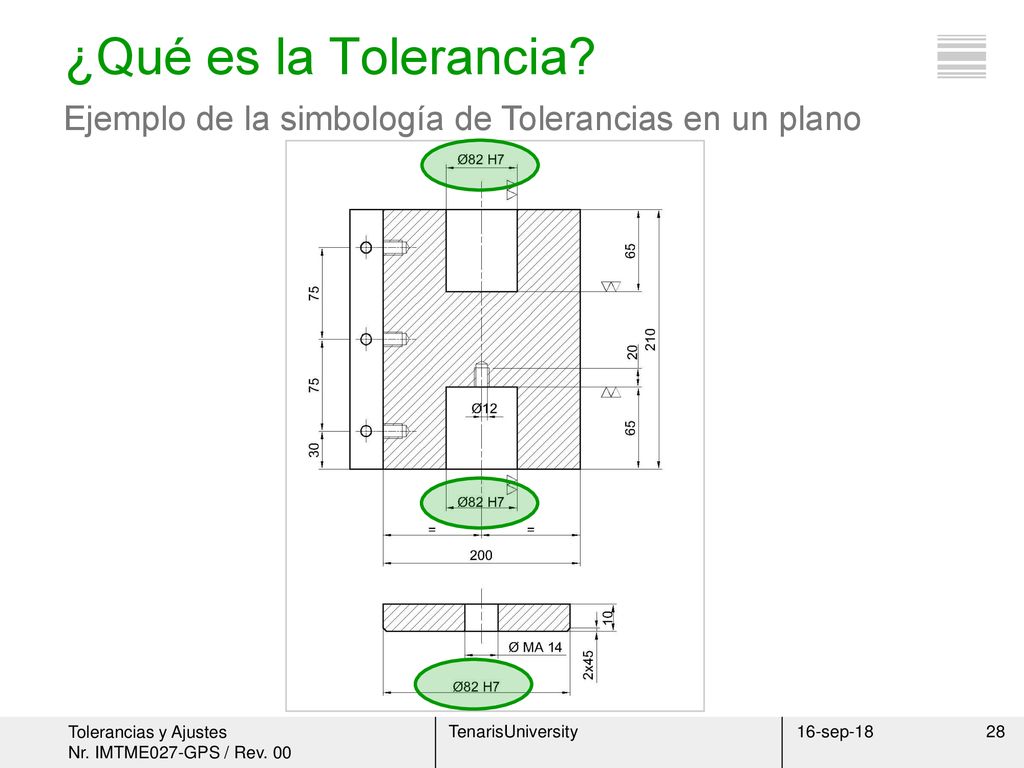

28 ¿Qué es la Tolerancia? Ejemplo de la simbología de Tolerancias en un plano 16-sep-18

29 Actividad Nº 1 16-sep-18

30 ¿Qué es la Tolerancia? Trabajo practico
Controlar las tolerancias de la pieza construida según plano 16-sep-18

31 Fin de la presentación (Preguntas) 16-sep-18

32 ¿Qué es un Ajuste? ¿Cómo se lleva un reloj pulsera? Ajustado
Muy ajustado Holgado Muy holgado ¿Cómo se lleva un anillo? Ajustado Muy ajustado Holgado Muy holgado 16-sep-18

33 ¿Qué es un Ajuste? Tipos de Ajustes
Relación resultante, antes de la unión, entre las dimensiones de dos piezas destinadas a ser vinculadas y de igual medida nominal. Tipos de Ajustes Con juego Con apriete Inciertos 16-sep-18

34 Actividad Nº 2 16-sep-18

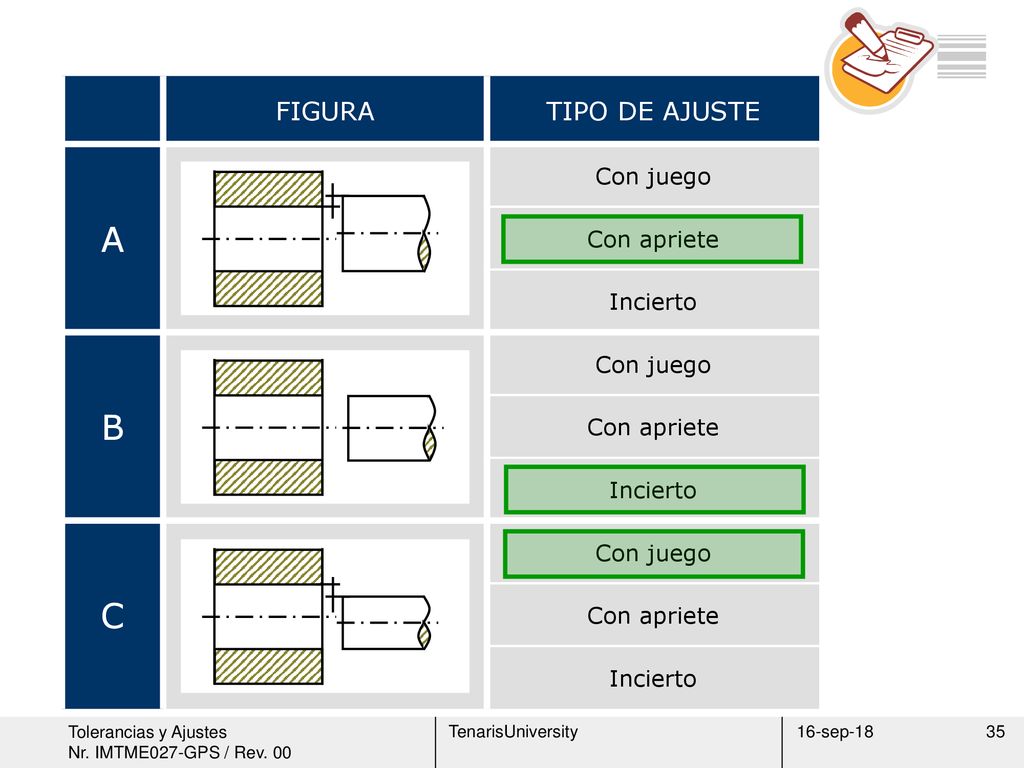

35 FIGURA TIPO DE AJUSTE A Con juego Con apriete Incierto B C 16-sep-18

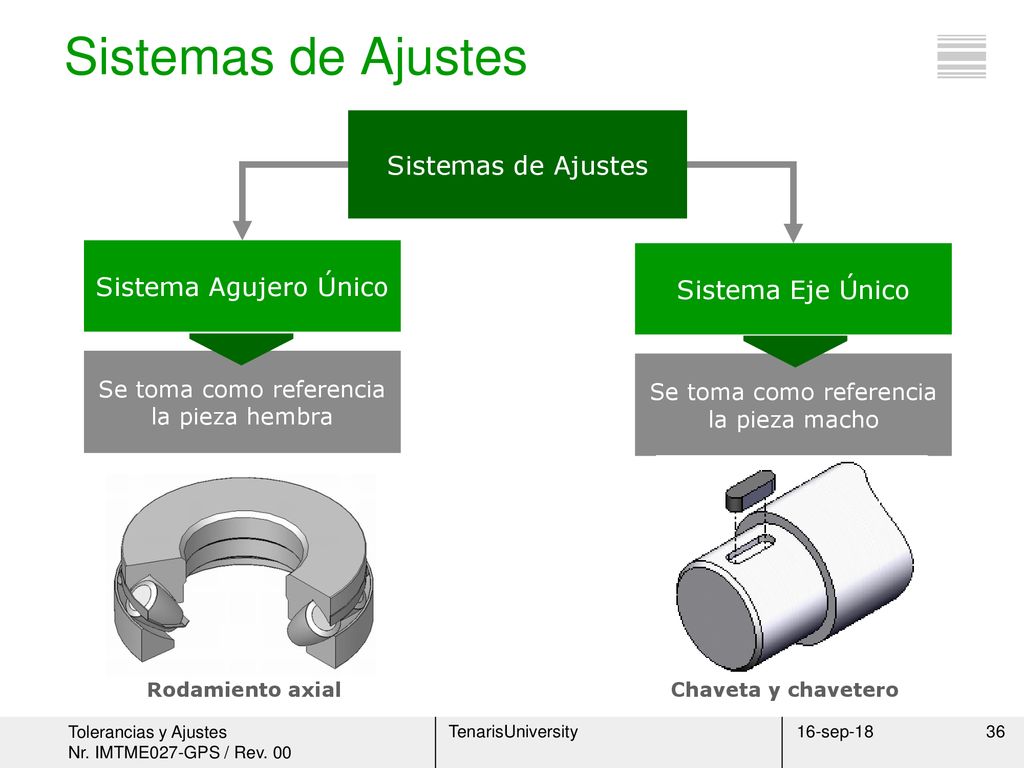

36 Sistemas de Ajustes Sistemas de Ajustes Sistema Agujero Único
Sistema Eje Único Se toma como referencia la pieza hembra Se toma como referencia la pieza macho Rodamiento axial Chaveta y chavetero 16-sep-18

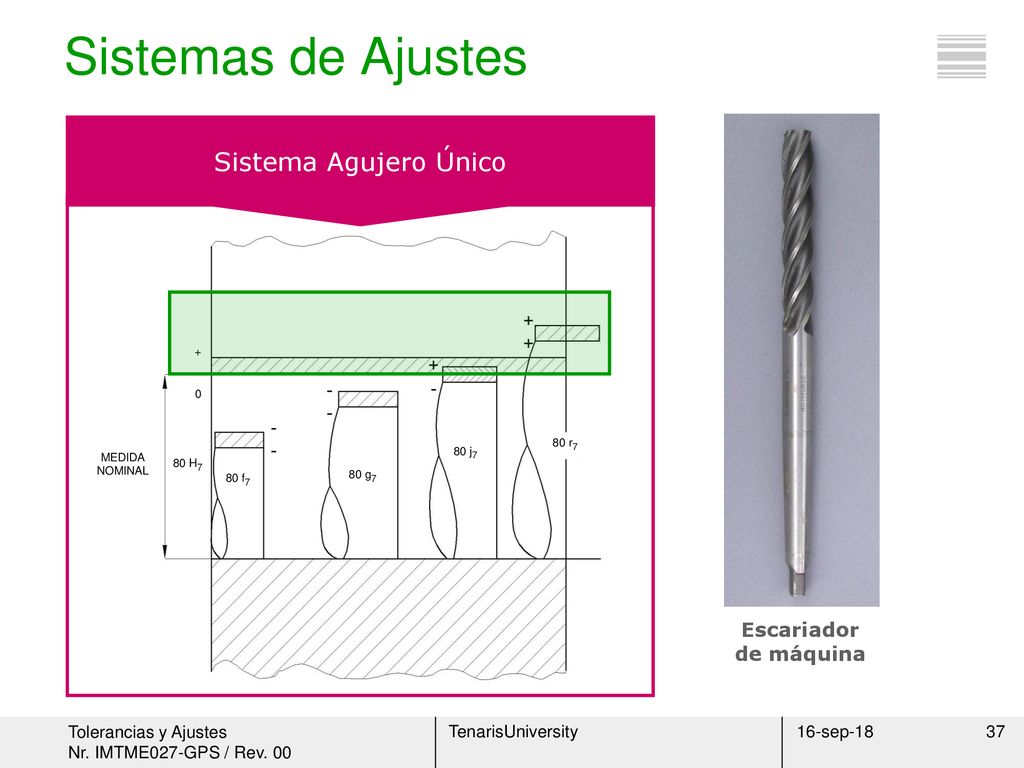

37 Sistemas de Ajustes Sistema Agujero Único Escariador de máquina
MEDIDA NOMINAL 80 H7 80 g7 80 f7 80 j7 80 r7 + Escariador de máquina 16-sep-18

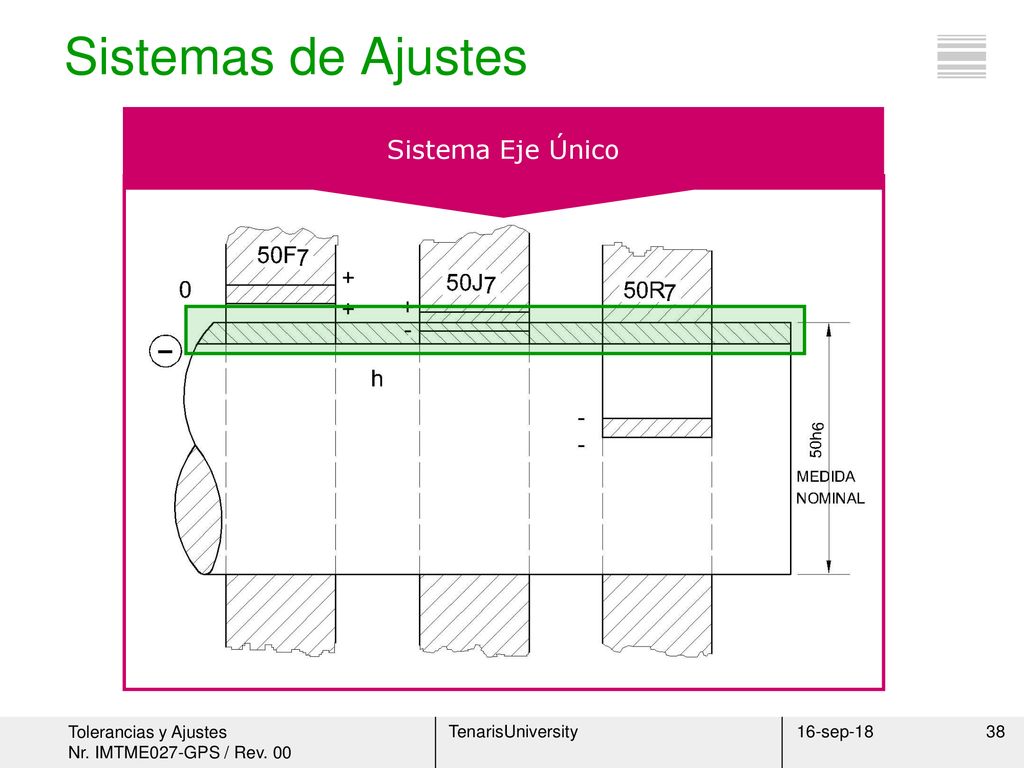

38 Sistemas de Ajustes Sistema Eje Único 16-sep-18

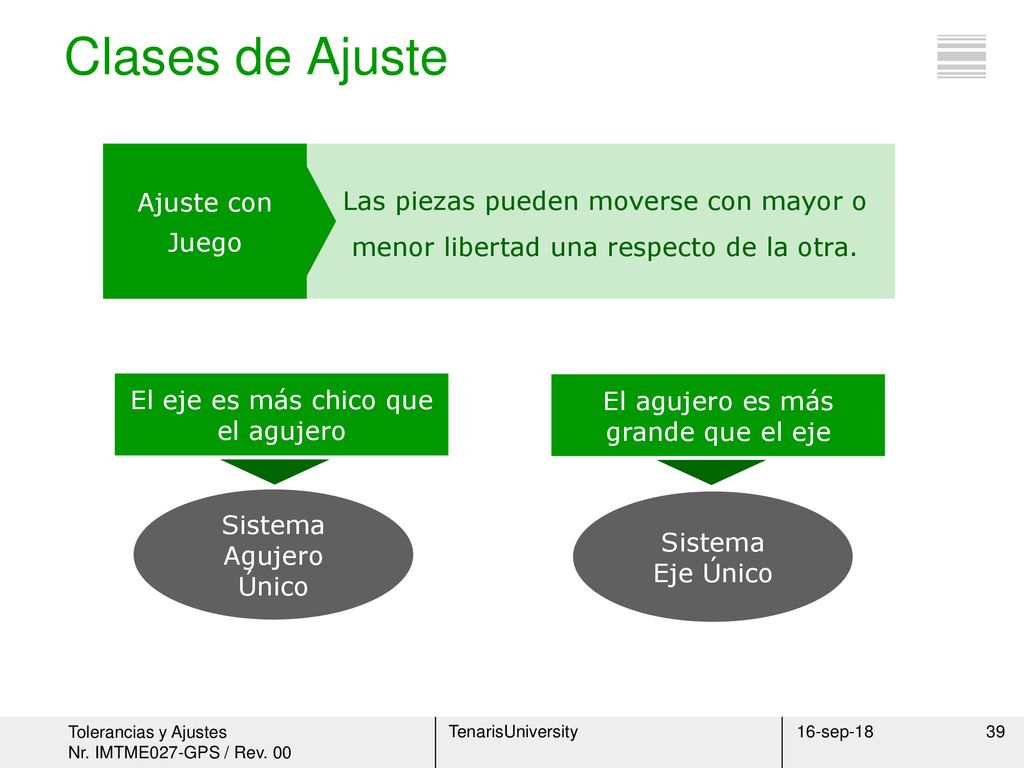

39 Clases de Ajuste Ajuste con Juego
Las piezas pueden moverse con mayor o menor libertad una respecto de la otra. El eje es más chico que el agujero El agujero es más grande que el eje Sistema Agujero Único Sistema Eje Único 16-sep-18

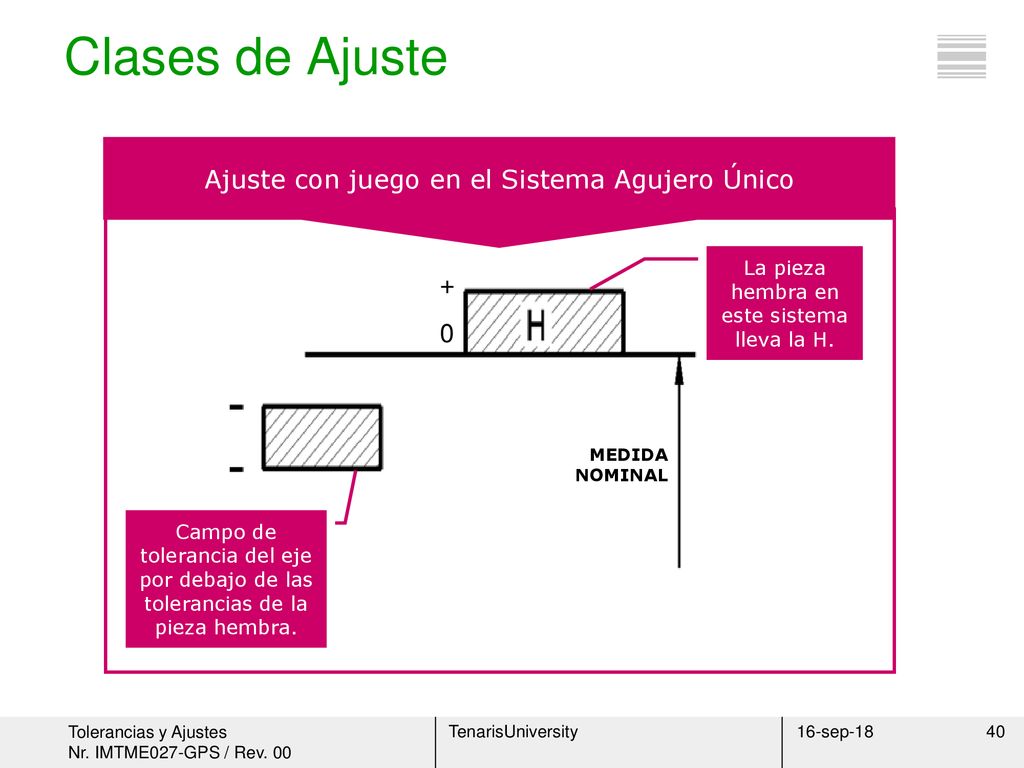

40 Clases de Ajuste Ajuste con juego en el Sistema Agujero Único +
MEDIDA NOMINAL + La pieza hembra en este sistema lleva la H. Campo de tolerancia del eje por debajo de las tolerancias de la pieza hembra. 16-sep-18

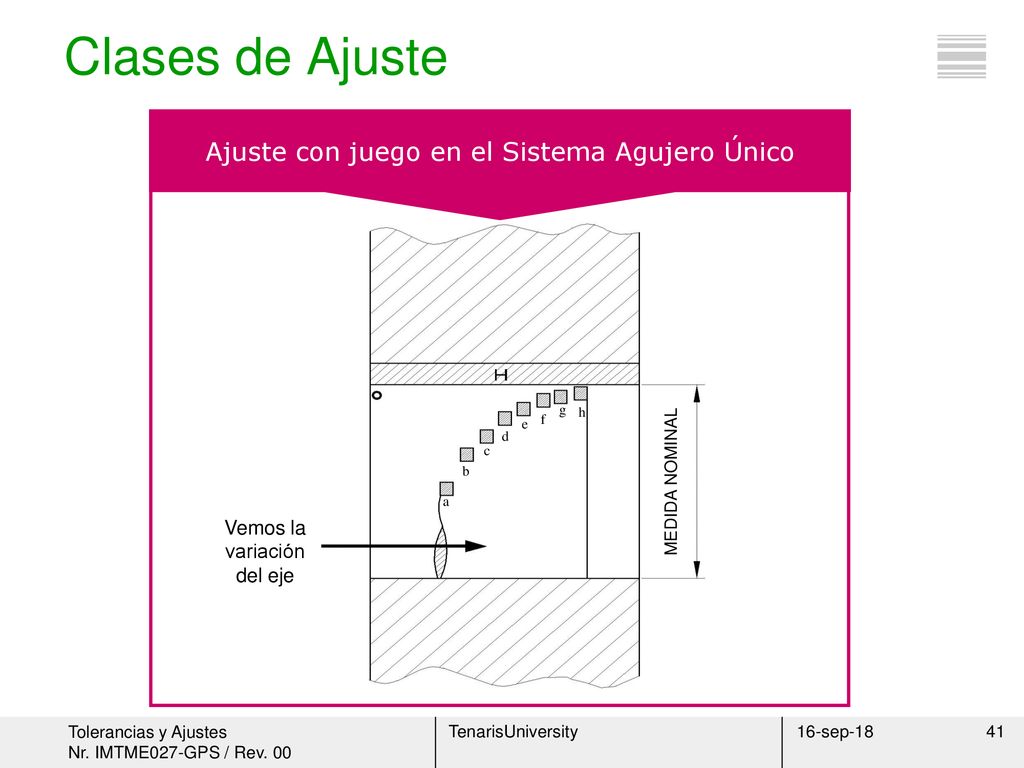

41 Clases de Ajuste Ajuste con juego en el Sistema Agujero Único
Vemos la variación del eje a b c d e f g h MEDIDA NOMINAL 16-sep-18

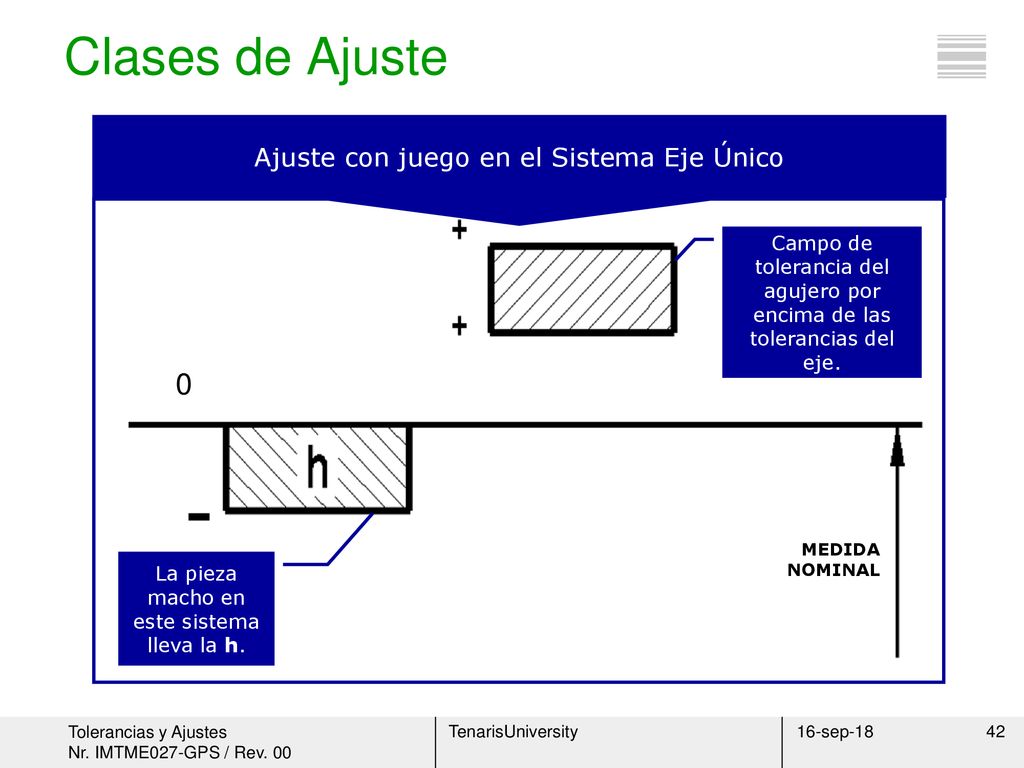

42 - Clases de Ajuste Ajuste con juego en el Sistema Eje Único
MEDIDA NOMINAL Campo de tolerancia del agujero por encima de las tolerancias del eje. La pieza macho en este sistema lleva la h. 16-sep-18

43 Clases de Ajuste - Ajuste con juego en el Sistema Eje Único
MEDIDA NOMINAL Vemos la variación del agujero - A B C D E F G H 16-sep-18

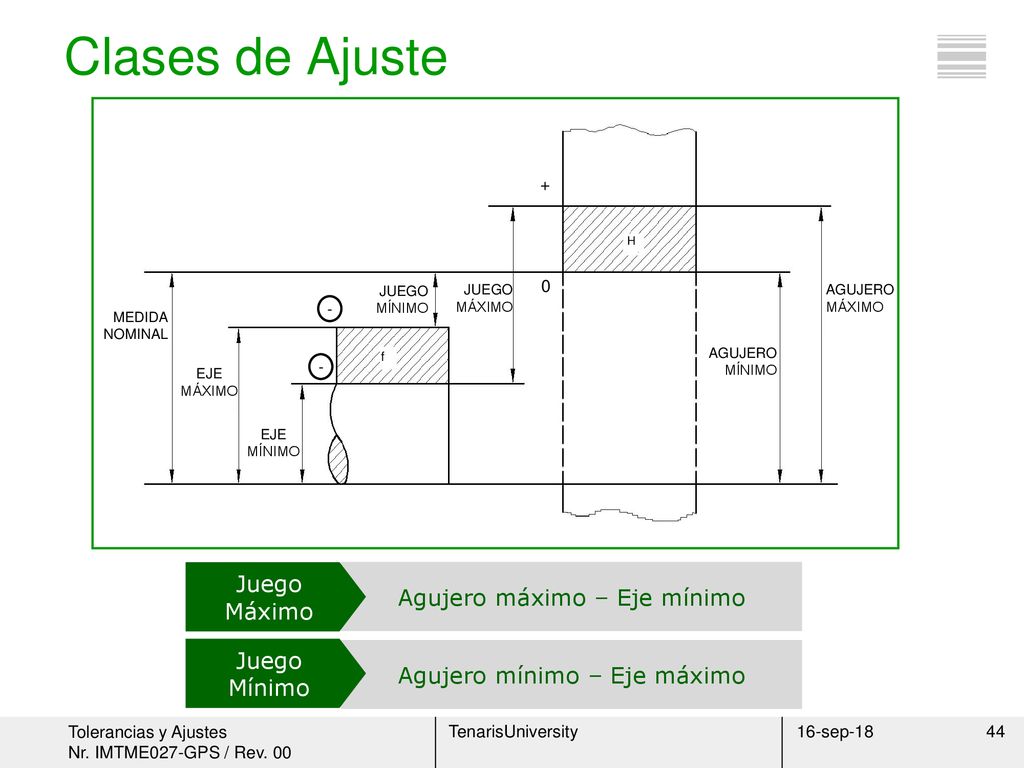

44 Clases de Ajuste Juego Máximo Agujero máximo – Eje mínimo Juego Mínimo
H f + AGUJERO MÁXIMO AGUJERO MÍNIMO JUEGO MÍNIMO JUEGO MÁXIMO - EJE MÍNIMO EJE MÁXIMO MEDIDA NOMINAL Juego Máximo Agujero máximo – Eje mínimo Juego Mínimo Agujero mínimo – Eje máximo 16-sep-18

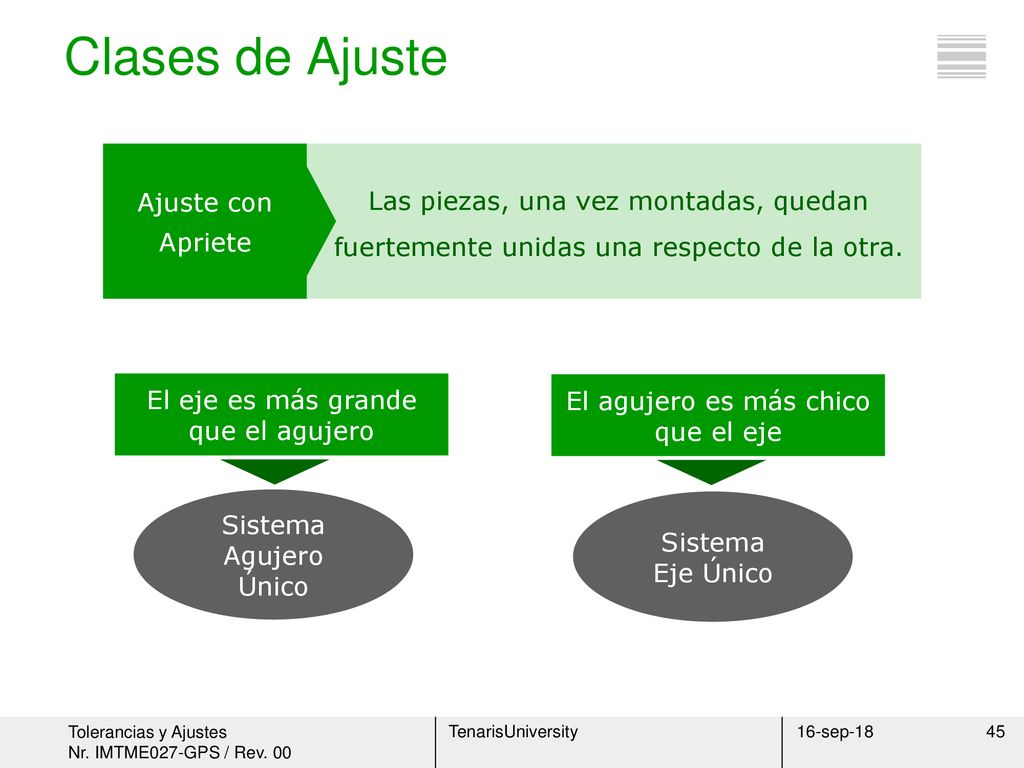

45 Clases de Ajuste Ajuste con Apriete
Las piezas, una vez montadas, quedan fuertemente unidas una respecto de la otra. El eje es más grande que el agujero El agujero es más chico que el eje Sistema Agujero Único Sistema Eje Único 16-sep-18

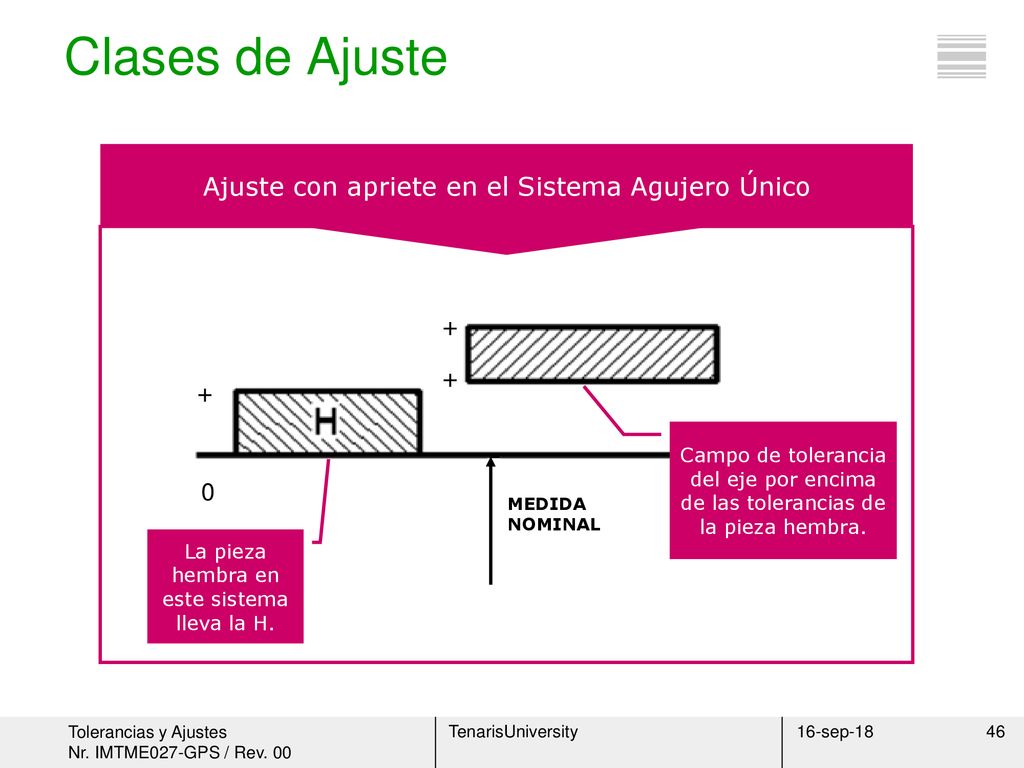

46 Clases de Ajuste + Ajuste con apriete en el Sistema Agujero Único
MEDIDA NOMINAL Campo de tolerancia del eje por encima de las tolerancias de la pieza hembra. La pieza hembra en este sistema lleva la H. 16-sep-18

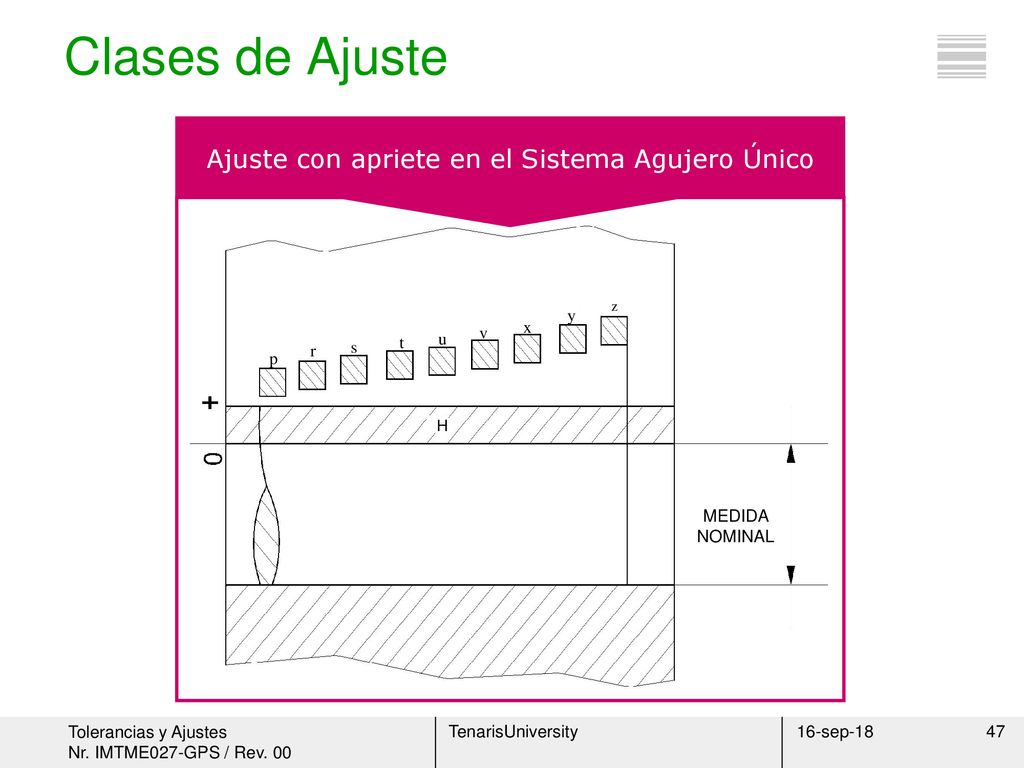

47 Ajuste con apriete en el Sistema Agujero Único
Clases de Ajuste Ajuste con apriete en el Sistema Agujero Único MEDIDA NOMINAL r p s t u v x y z H 16-sep-18

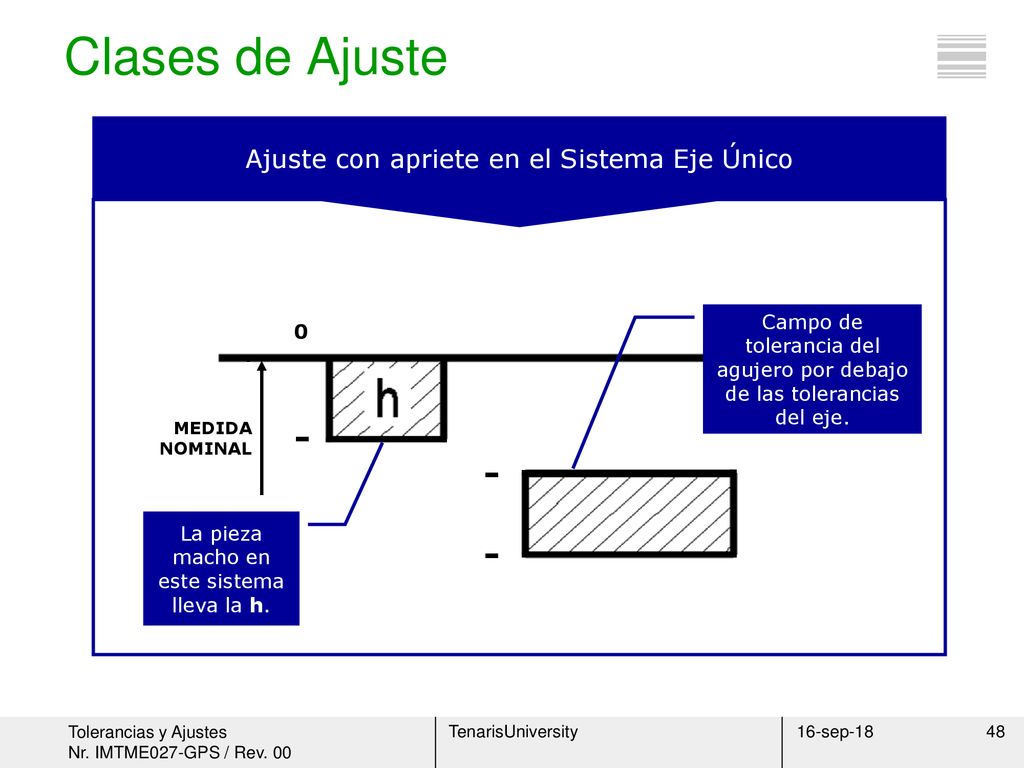

48 Clases de Ajuste - Ajuste con apriete en el Sistema Eje Único
MEDIDA NOMINAL - Campo de tolerancia del agujero por debajo de las tolerancias del eje. La pieza macho en este sistema lleva la h. 16-sep-18

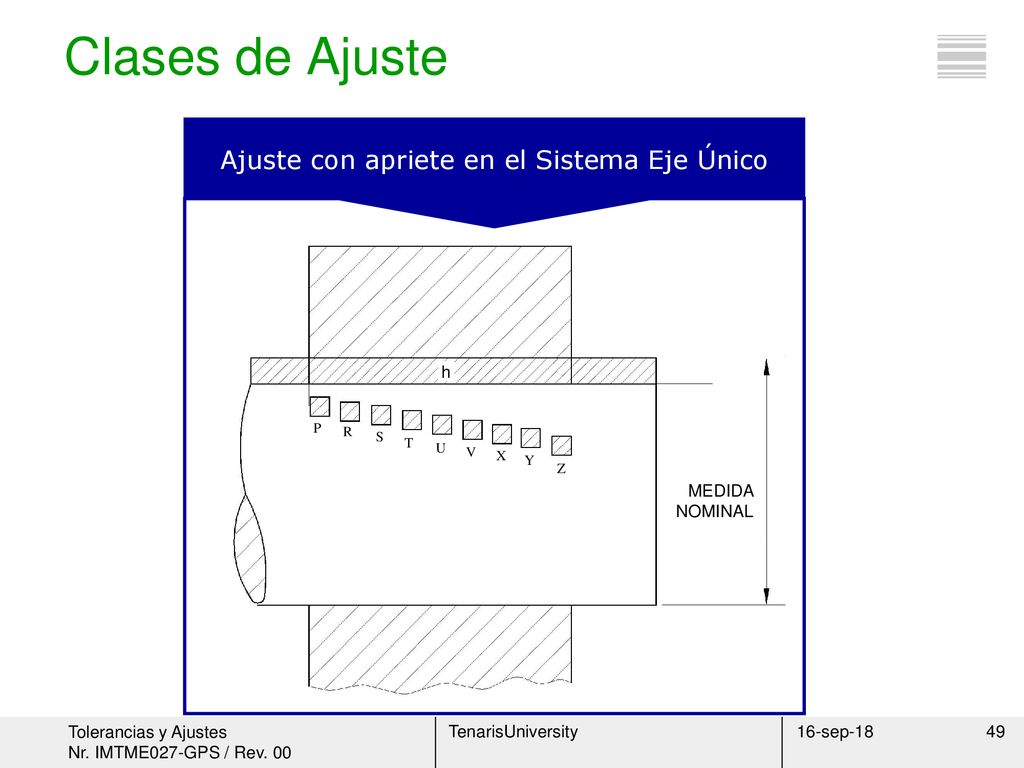

49 Ajuste con apriete en el Sistema Eje Único
Clases de Ajuste Ajuste con apriete en el Sistema Eje Único MEDIDA NOMINAL h P R S T U V X Y Z 16-sep-18

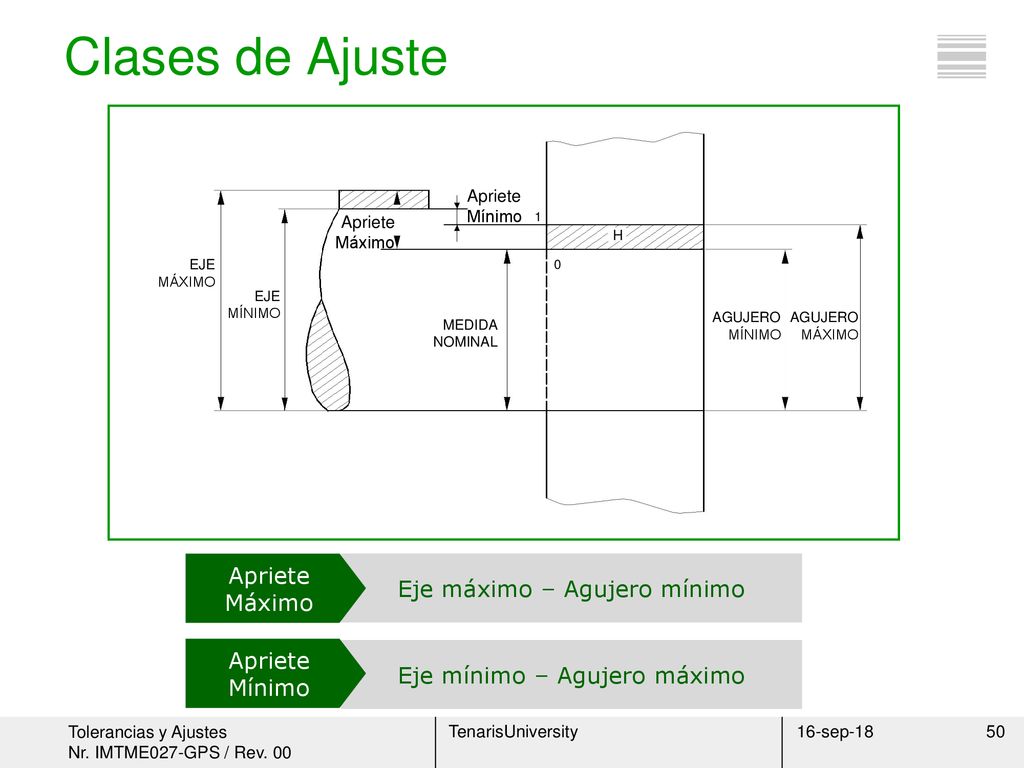

50 Clases de Ajuste Apriete Máximo Eje máximo – Agujero mínimo
EJE MÍNIMO AGUJERO MÍNIMO AGUJERO MÁXIMO MEDIDA NOMINAL H Apriete Mínimo Apriete Máximo 1 Apriete Máximo Eje máximo – Agujero mínimo Apriete Mínimo Eje mínimo – Agujero máximo 16-sep-18

51 Actividad Nº 3 16-sep-18

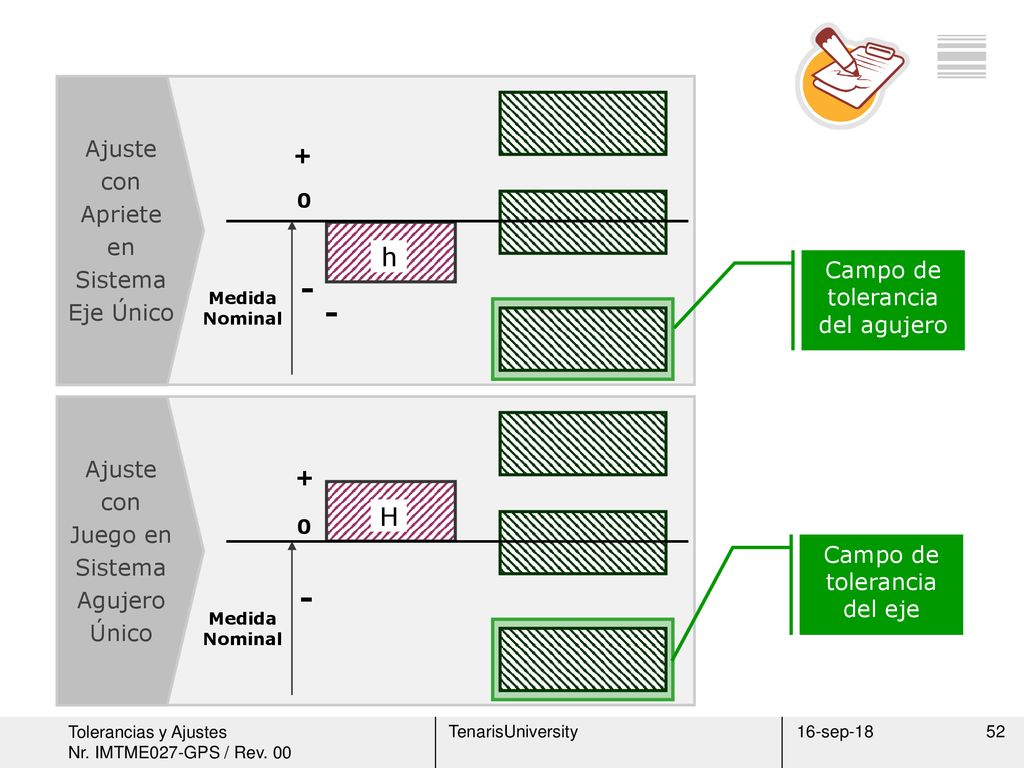

52 - - - h H Ajuste con Apriete en Sistema Eje Único +
h Campo de tolerancia del agujero - Medida Nominal - Ajuste con Juego en Sistema Agujero Único + H Campo de tolerancia del eje - Medida Nominal 16-sep-18

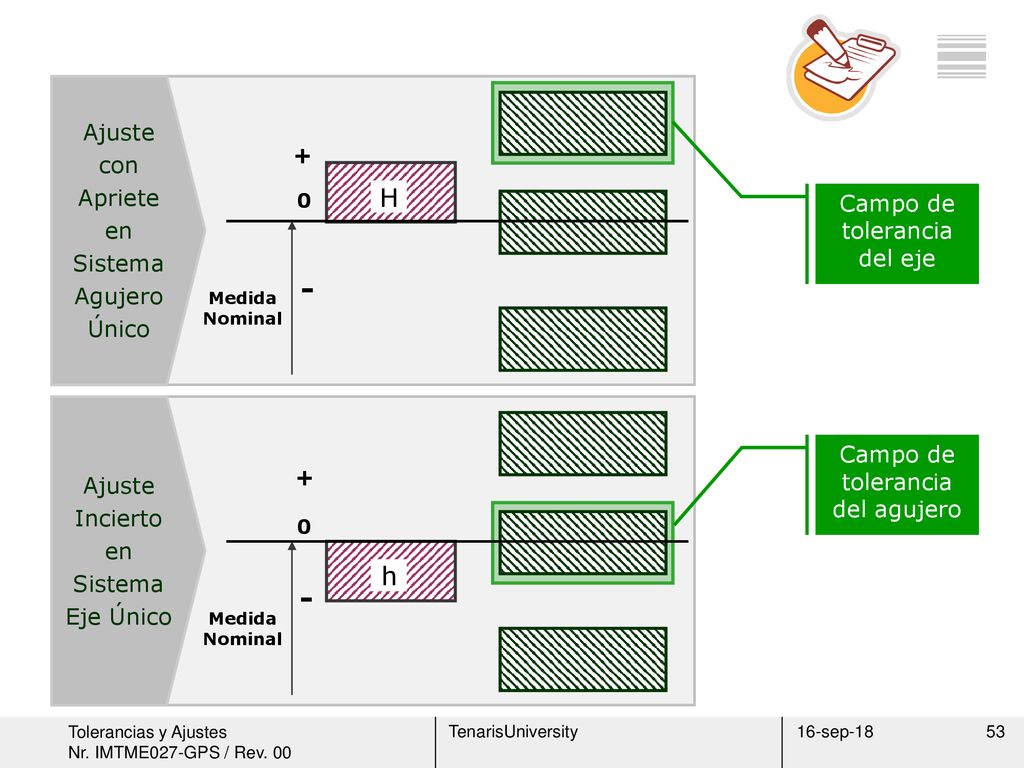

53 - - H h Ajuste con Apriete en Sistema Agujero Único +
H Campo de tolerancia del eje - Medida Nominal Ajuste Incierto en Sistema Eje Único Campo de tolerancia del agujero + h - Medida Nominal 16-sep-18

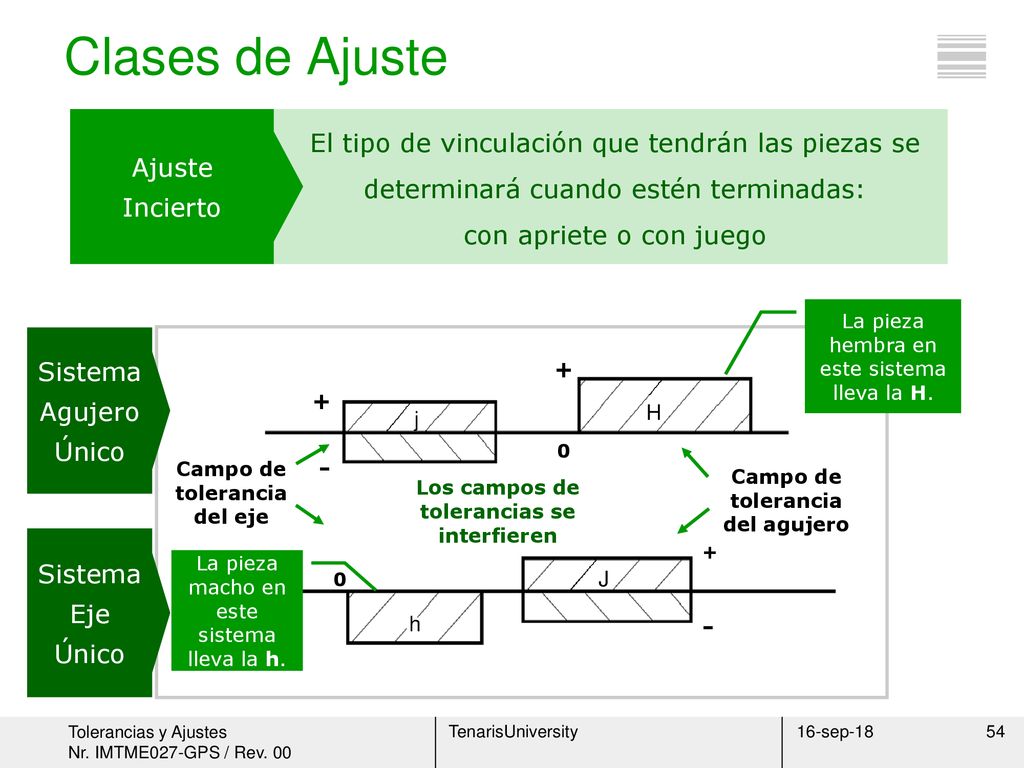

54 Campo de tolerancia del eje Campo de tolerancia del agujero
Clases de Ajuste Ajuste Incierto El tipo de vinculación que tendrán las piezas se determinará cuando estén terminadas: con apriete o con juego La pieza hembra en este sistema lleva la H. Sistema Agujero Único + - h J H j Campo de tolerancia del eje Campo de tolerancia del agujero Los campos de tolerancias se interfieren Sistema Eje Único La pieza macho en este sistema lleva la h. 16-sep-18

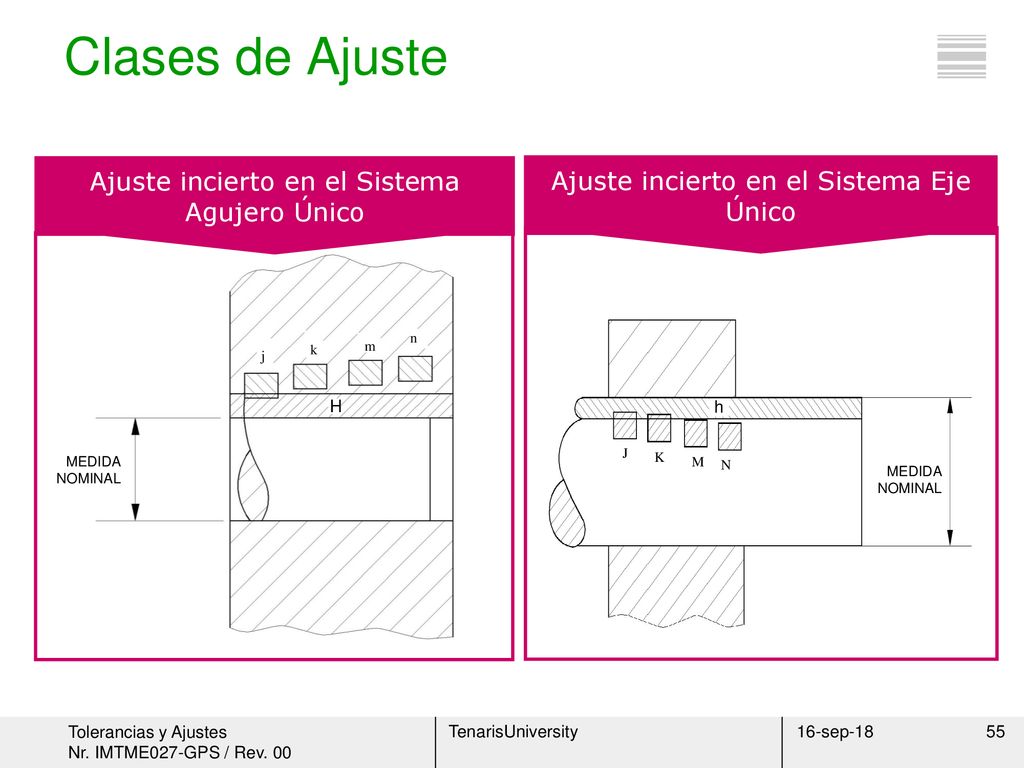

55 Clases de Ajuste Ajuste incierto en el Sistema Agujero Único
Ajuste incierto en el Sistema Eje Único MEDIDA NOMINAL j k m n H MEDIDA NOMINAL J K M N h 16-sep-18

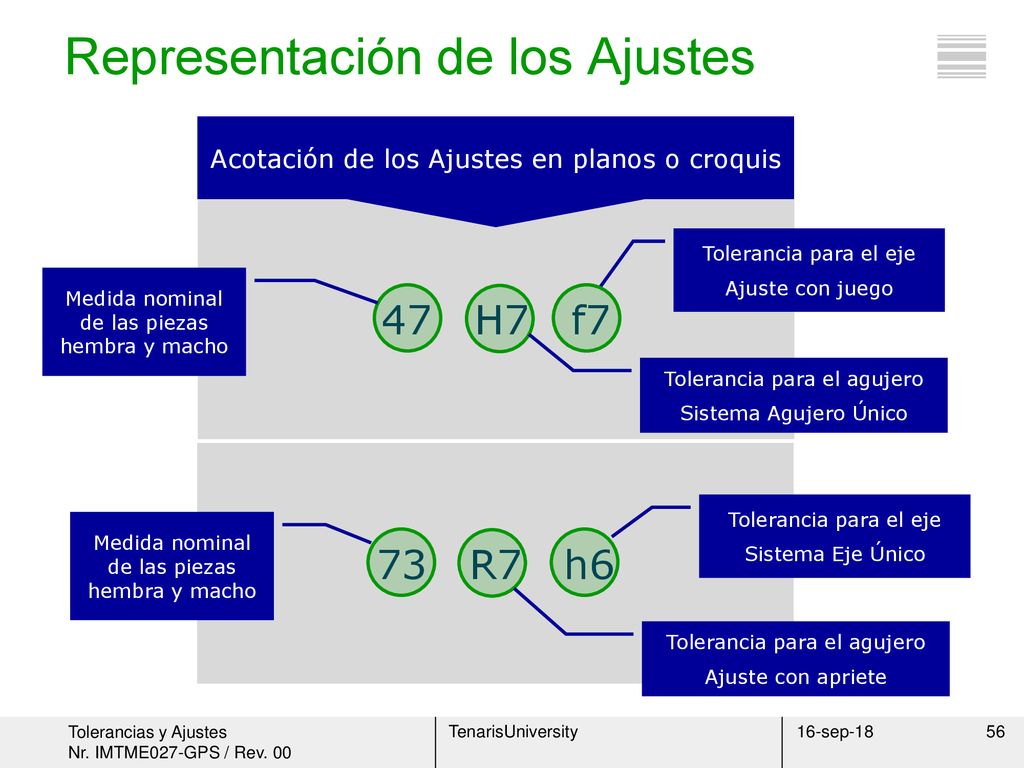

56 Representación de los Ajustes
Acotación de los Ajustes en planos o croquis 47 H7 f7 Tolerancia para el eje Ajuste con juego Medida nominal de las piezas hembra y macho Tolerancia para el agujero Sistema Agujero Único 73 R7 h6 Tolerancia para el eje Sistema Eje Único Medida nominal de las piezas hembra y macho Tolerancia para el agujero Ajuste con apriete 16-sep-18

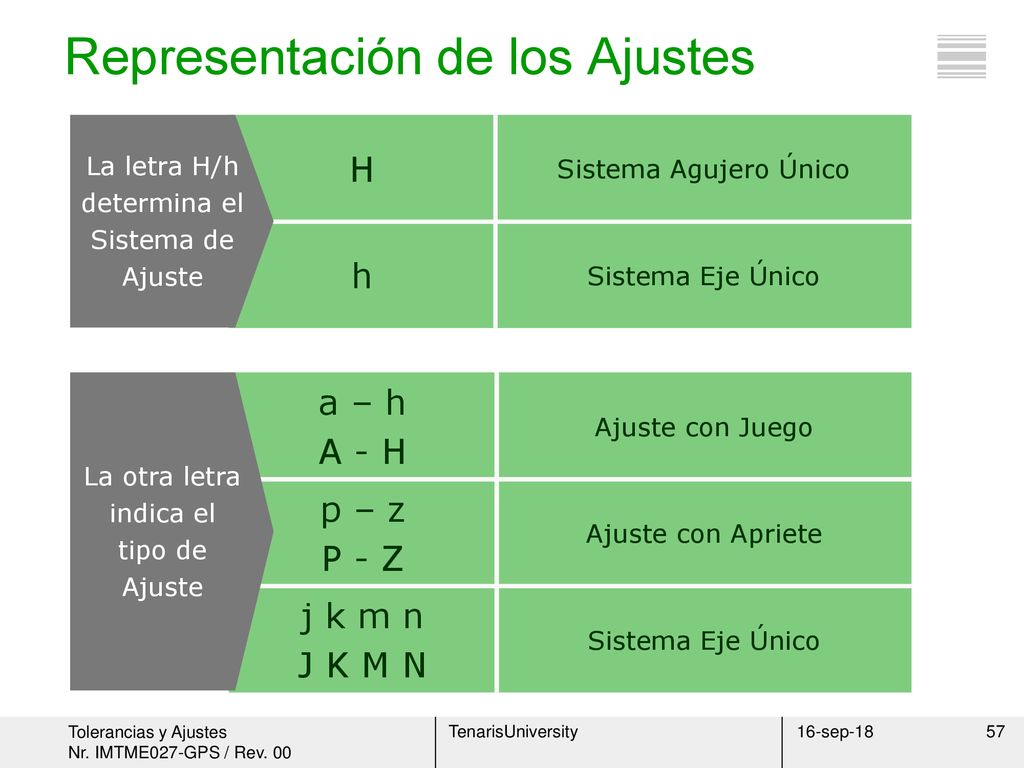

57 Representación de los Ajustes
La letra H/h determina el Sistema de Ajuste H Sistema Agujero Único h Sistema Eje Único La otra letra indica el tipo de Ajuste a – h A - H Ajuste con Juego p – z P - Z Ajuste con Apriete j k m n J K M N Sistema Eje Único 16-sep-18

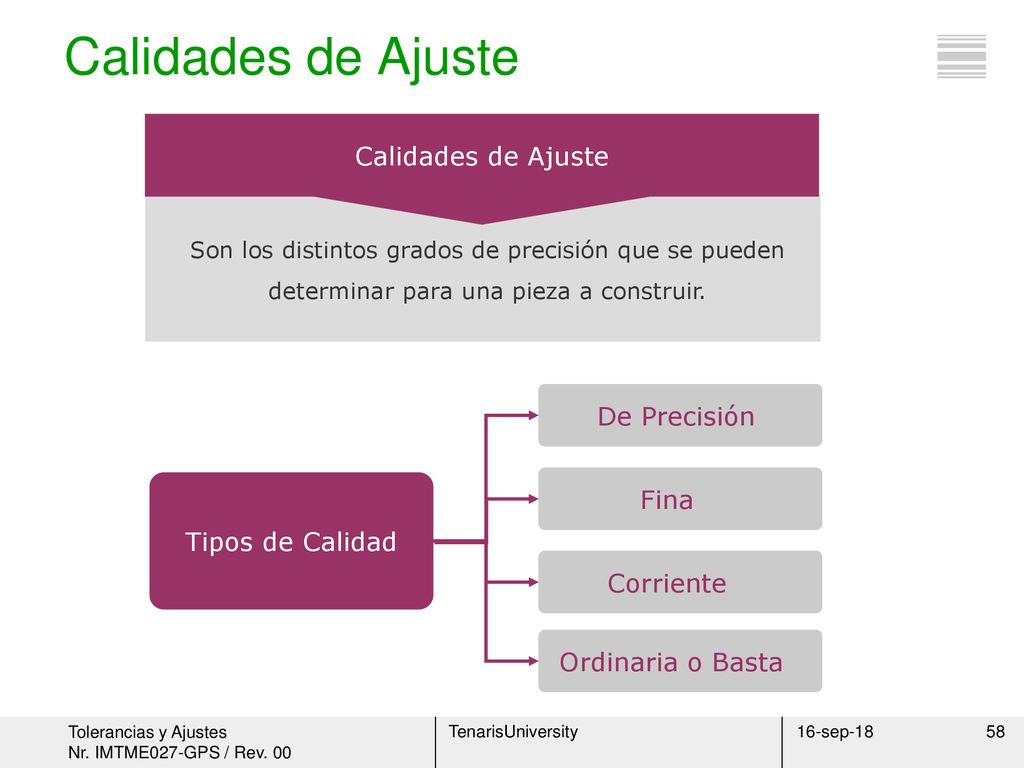

58 Calidades de Ajuste Calidades de Ajuste De Precisión Fina
Son los distintos grados de precisión que se pueden determinar para una pieza a construir. De Precisión Tipos de Calidad Fina Corriente Ordinaria o Basta 16-sep-18

59 Calidades de Ajuste Elección de Ajustes Sistema Agujero Único
AGUJERO H6 – AJUSTE DE PRECISIÓN Ajustes para los ejes Ajuste forzado Ajuste de arrastre Ajuste de adherencia n5 m5 k5 Ajuste de entrada suave Ajuste de deslizamiento Ajuste de juego libre j5 h5 g5 AGUJERO H7 – AJUSTE FINO Ajuste a presión Ajuste forzados s6 y r6 n6 m6 k6 j6 Ajuste de juego libre justo Ajuste de juego ligero Ajuste de juego fuerte h6 g6 f7 e8 d9 AGUJERO H8 – AJUSTE CORRIENTE Ajuste con deslizamiento Ajuste con juego libre Ajuste con gran juego libre h8 y h9 f8 y e9 d10 AGUJERO H11 – AJUSTE ORDINARIO O BASTO Ajuste basto según: h11 – d11 – e11 – b11 – a11 16-sep-18

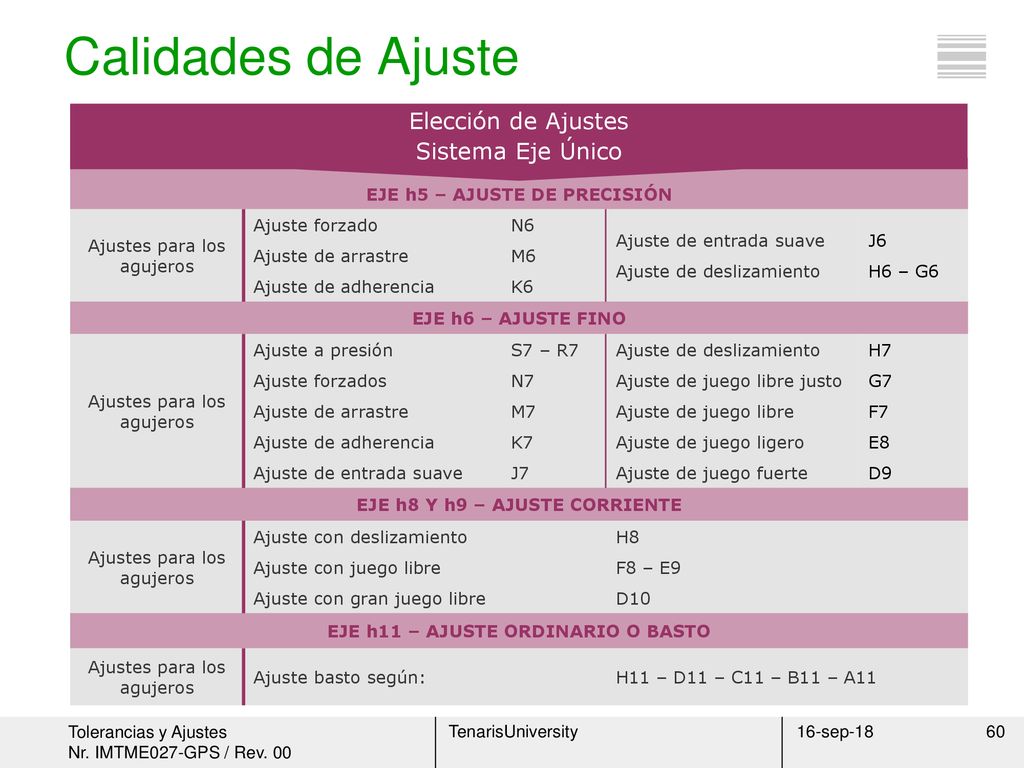

60 Calidades de Ajuste Elección de Ajustes Sistema Eje Único
EJE h5 – AJUSTE DE PRECISIÓN Ajustes para los agujeros Ajuste forzado Ajuste de arrastre Ajuste de adherencia N6 M6 K6 Ajuste de entrada suave Ajuste de deslizamiento J6 H6 – G6 EJE h6 – AJUSTE FINO Ajuste a presión Ajuste forzados S7 – R7 N7 M7 K7 J7 Ajuste de juego libre justo Ajuste de juego libre Ajuste de juego ligero Ajuste de juego fuerte H7 G7 F7 E8 D9 EJE h8 Y h9 – AJUSTE CORRIENTE Ajuste con deslizamiento Ajuste con juego libre Ajuste con gran juego libre H8 F8 – E9 D10 EJE h11 – AJUSTE ORDINARIO O BASTO Ajuste basto según: H11 – D11 – C11 – B11 – A11 16-sep-18

61 Tolerancia y Ajuste 16-sep-18

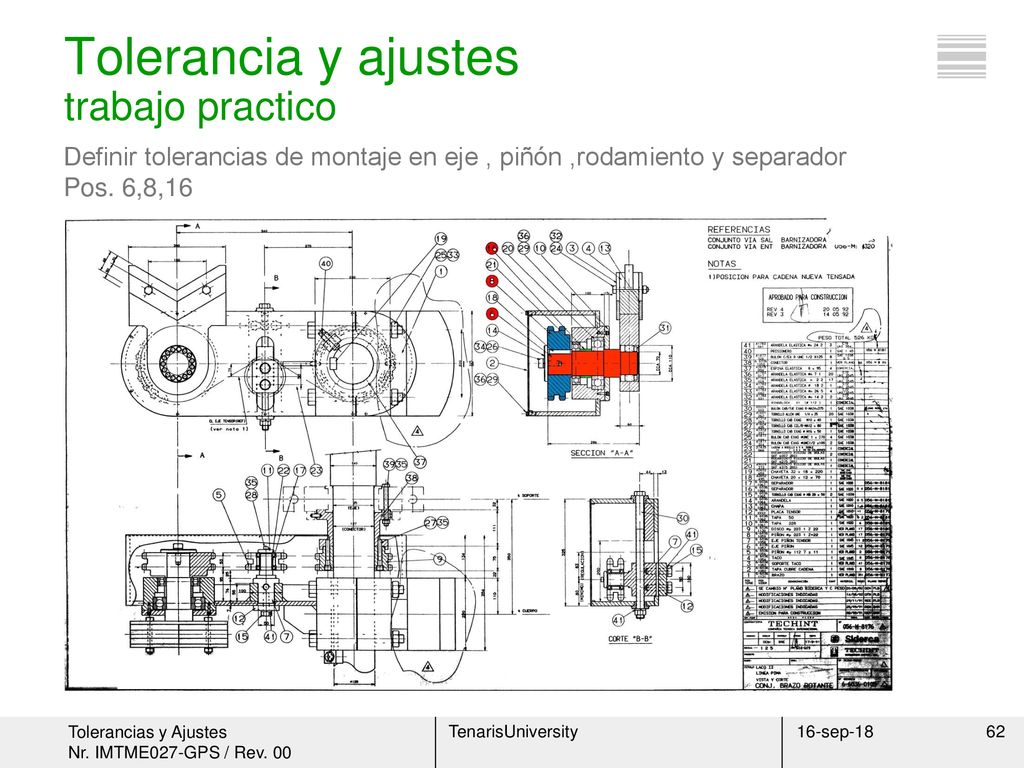

62 Tolerancia y ajustes trabajo practico
Definir tolerancias de montaje en eje , piñón ,rodamiento y separador Pos. 6,8,16 Definir tolerancias de los alojamientos en el eje del pinion , rodamiento radial , chavetero y de separador colocar tolerancias para un montaje suave del piñion ya que este va sujeto con arandela frontal,definir tolerancia del chavetero Este es el que soporta el esfuerzo de mando, definir tolerancia de rodamiento radial D.75 segun la tabla , el separador se monta Deslizante 16-sep-18 62

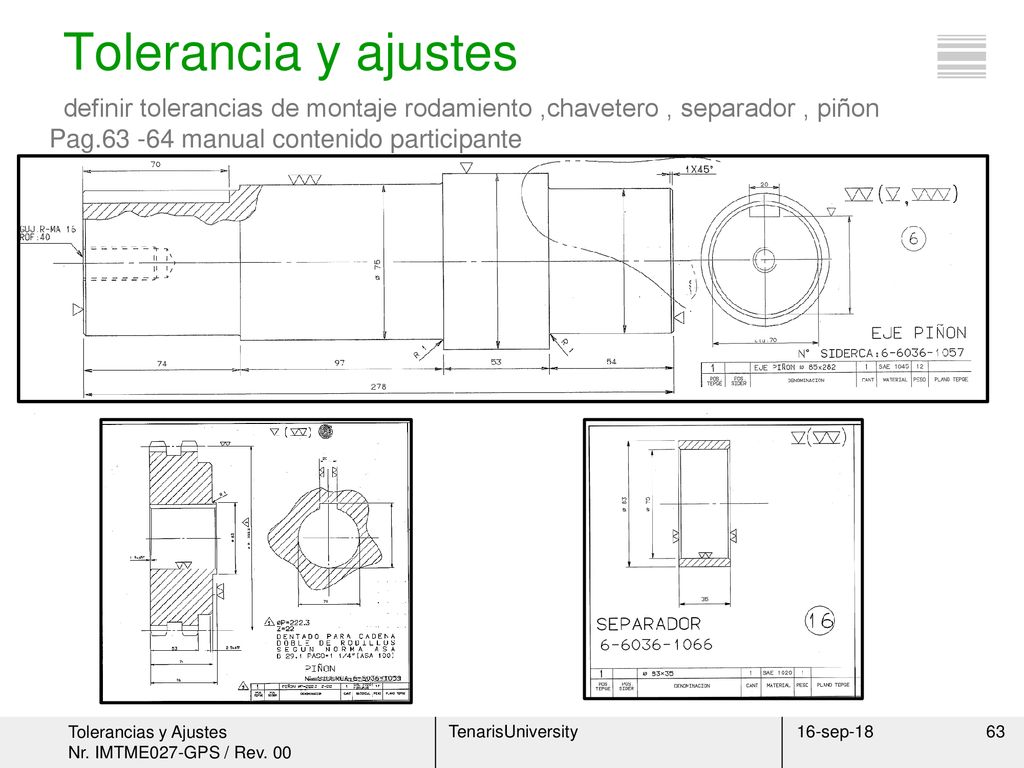

63 Tolerancia y ajustes definir tolerancias de montaje rodamiento ,chavetero , separador , piñon Pag manual contenido participante 16-sep-18 63

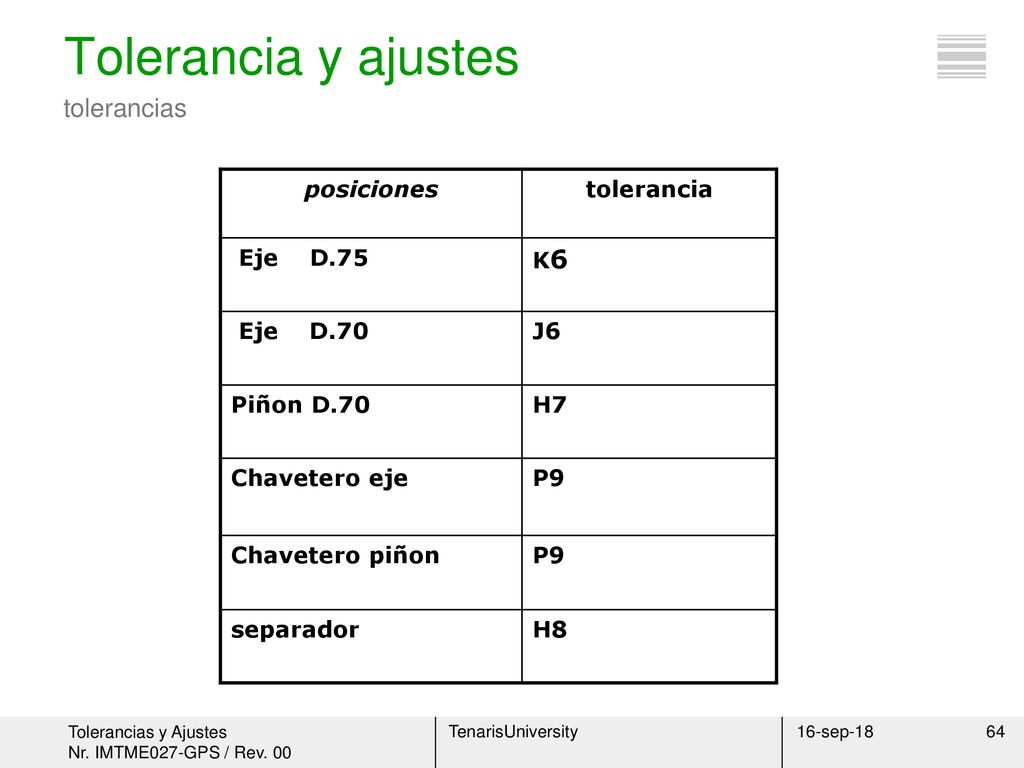

64 Tolerancia y ajustes tolerancias posiciones tolerancia Eje D.75 K6
Piñon D.70 H7 Chavetero eje P9 Chavetero piñon separador H8 16-sep-18 64

65 Fin de la presentación (Preguntas) 16-sep-18
