1 ING ANDRES CARDENAS CORDOVA

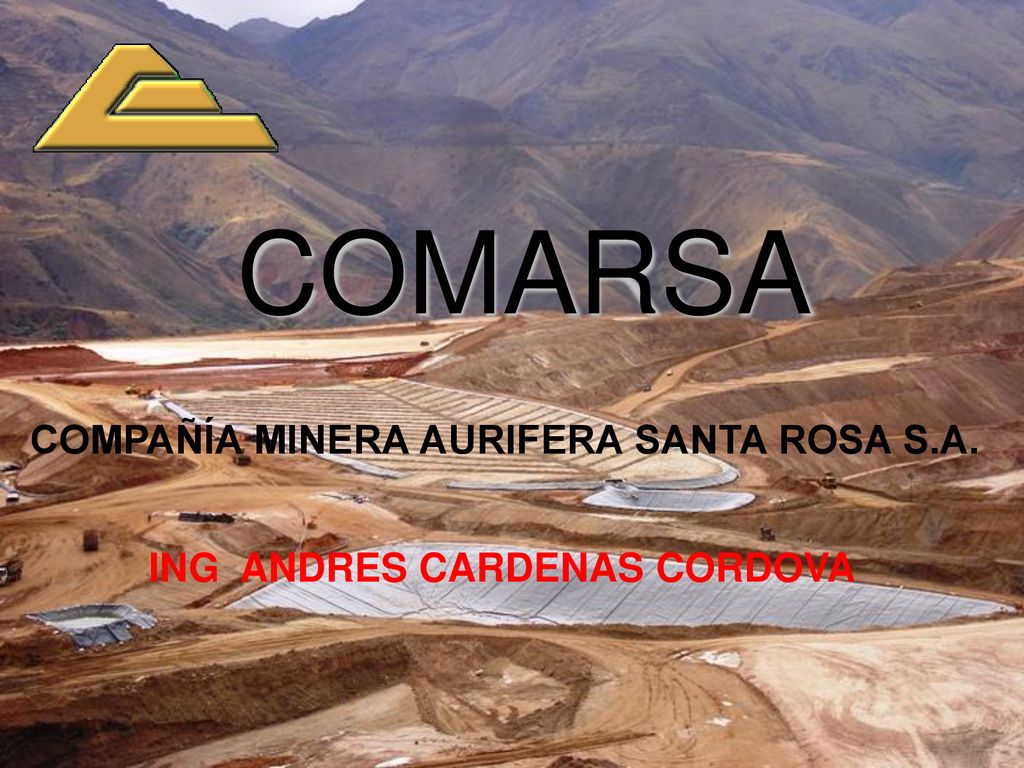

COMARSA COMPAÑÍA MINERA AURIFERA SANTA ROSA S.A. ING ANDRES CARDENAS CORDOVA

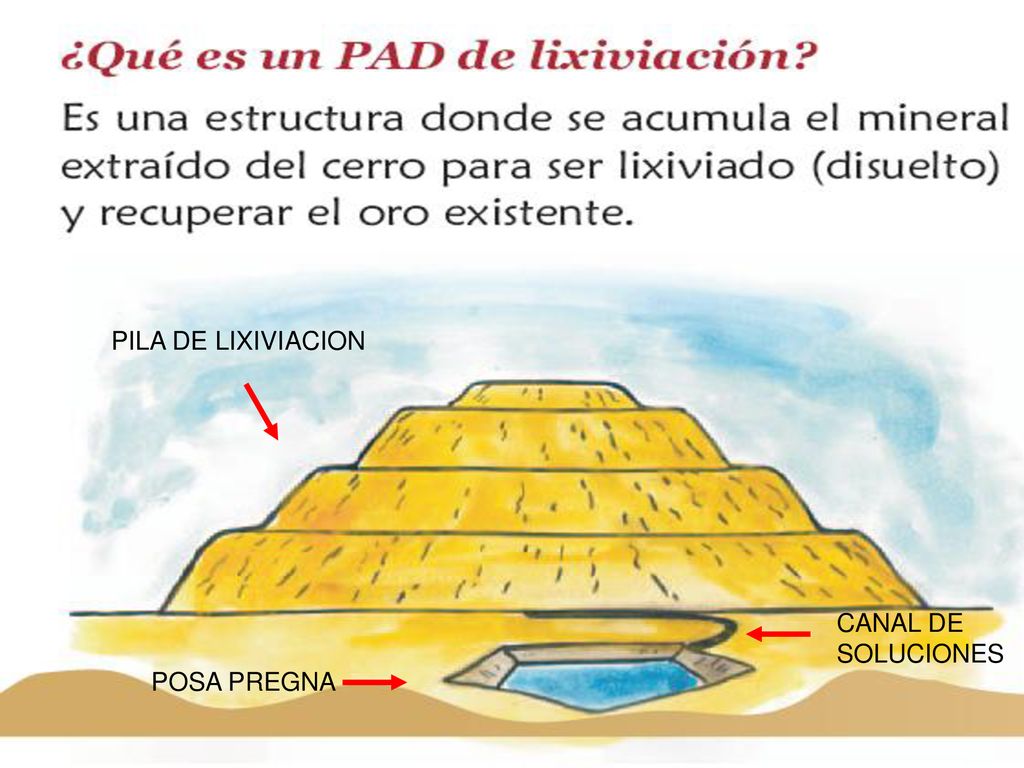

2 PILA DE LIXIVIACION CANAL DE SOLUCIONES POSA PREGNA

3 PROCEDIMIENTOS CONSTRUCTIVOS

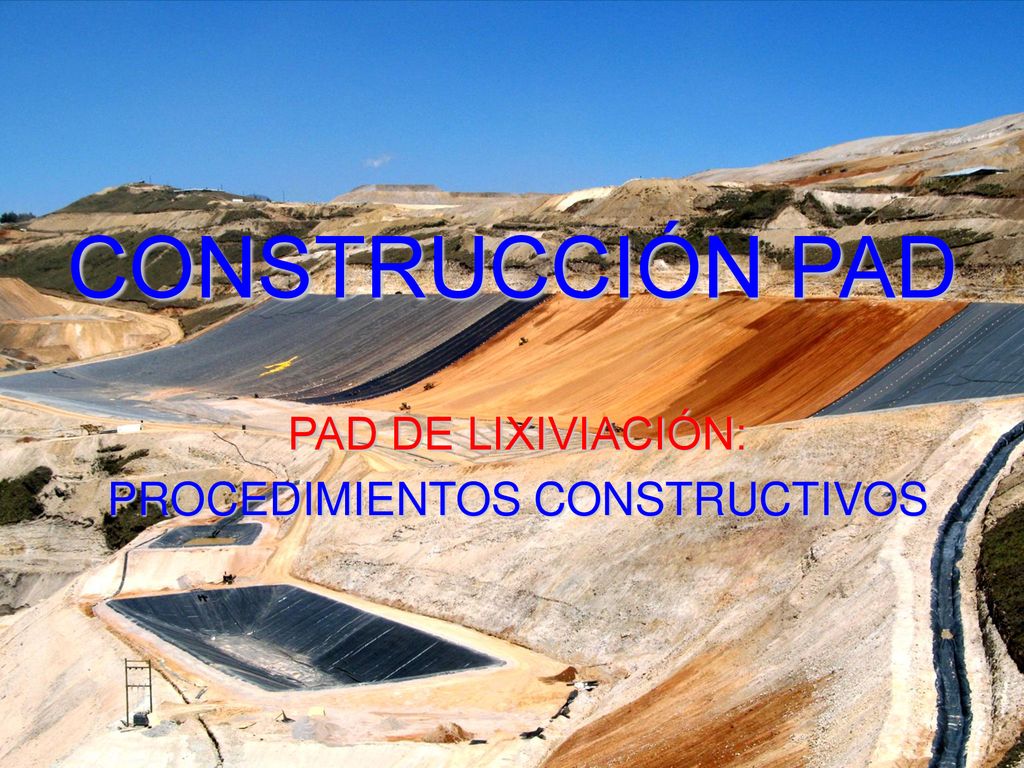

CONSTRUCCIÓN PAD PAD DE LIXIVIACIÓN: PROCEDIMIENTOS CONSTRUCTIVOS

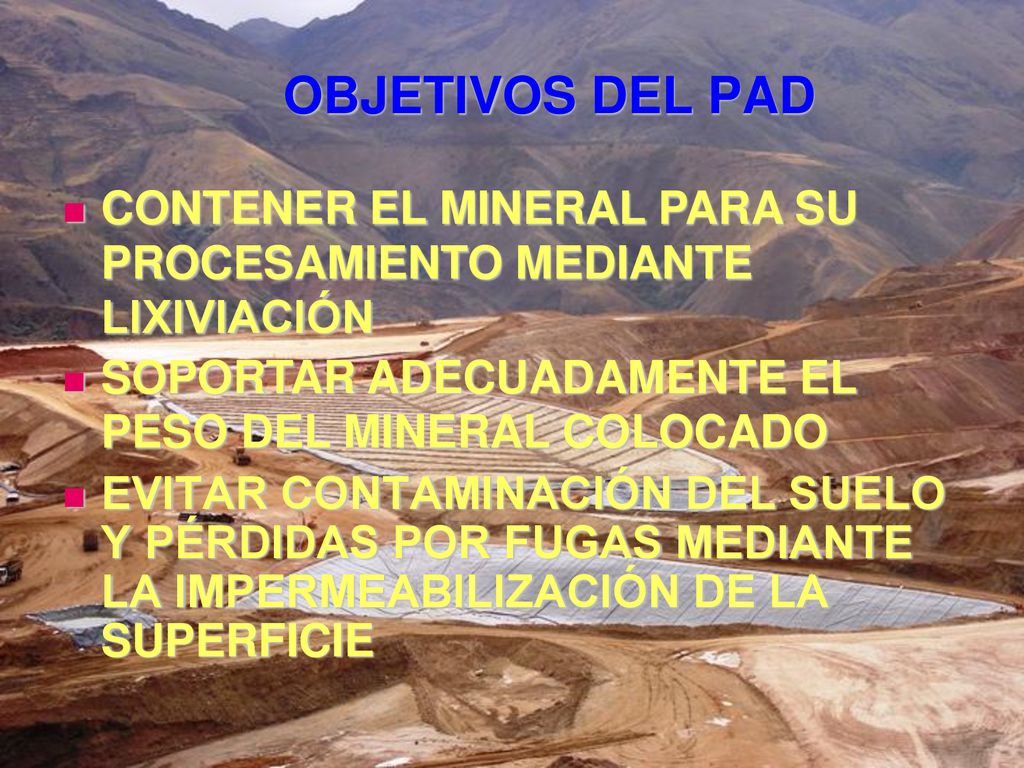

4 OBJETIVOS DEL PAD CONTENER EL MINERAL PARA SU PROCESAMIENTO MEDIANTE LIXIVIACIÓN SOPORTAR ADECUADAMENTE EL PESO DEL MINERAL COLOCADO EVITAR CONTAMINACIÓN DEL SUELO Y PÉRDIDAS POR FUGAS MEDIANTE LA IMPERMEABILIZACIÓN DE LA SUPERFICIE

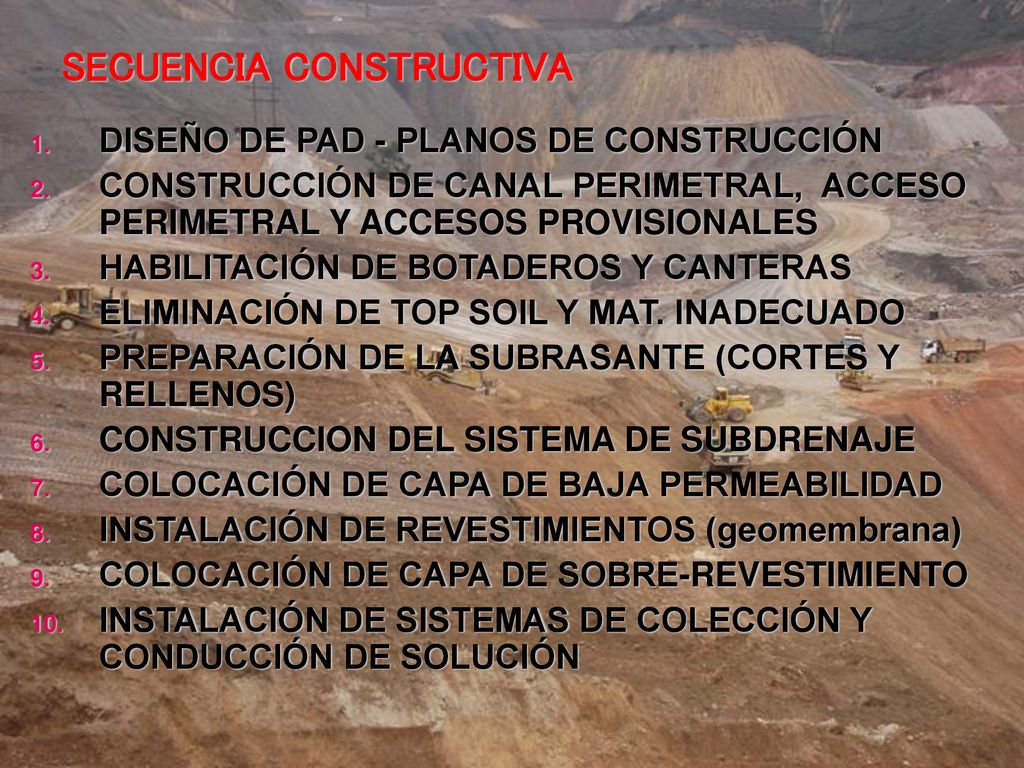

5 SECUENCIA CONSTRUCTIVA
DISEÑO DE PAD - PLANOS DE CONSTRUCCIÓN CONSTRUCCIÓN DE CANAL PERIMETRAL, ACCESO PERIMETRAL Y ACCESOS PROVISIONALES HABILITACIÓN DE BOTADEROS Y CANTERAS ELIMINACIÓN DE TOP SOIL Y MAT. INADECUADO PREPARACIÓN DE LA SUBRASANTE (CORTES Y RELLENOS) CONSTRUCCION DEL SISTEMA DE SUBDRENAJE COLOCACIÓN DE CAPA DE BAJA PERMEABILIDAD INSTALACIÓN DE REVESTIMIENTOS (geomembrana) COLOCACIÓN DE CAPA DE SOBRE-REVESTIMIENTO INSTALACIÓN DE SISTEMAS DE COLECCIÓN Y CONDUCCIÓN DE SOLUCIÓN

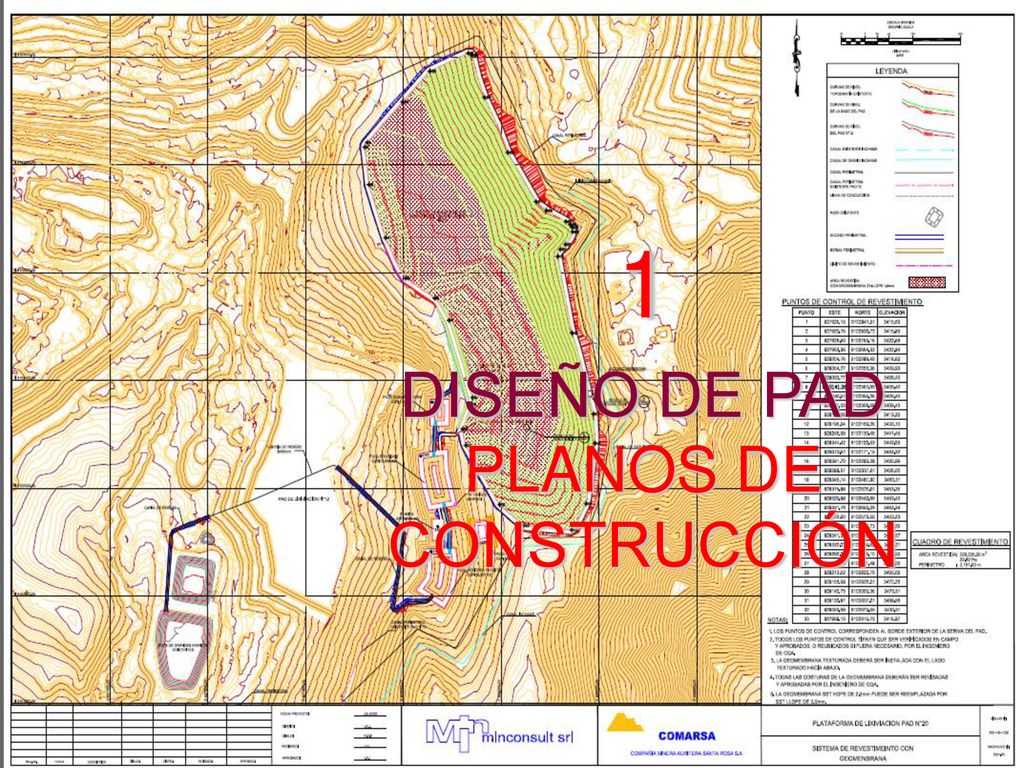

6 1 DISEÑO DE PAD PLANOS DE CONSTRUCCIÓN

7 ELECCIÓN DEL ÁREA DE PAD
ZONA DESCARTADA DE MINERAL TOPOGRAFÍA NATURAL Y EXTENSIÓN DE ACUERDO AL TONELAJE DE MINERAL PROYECTADO POR MINA

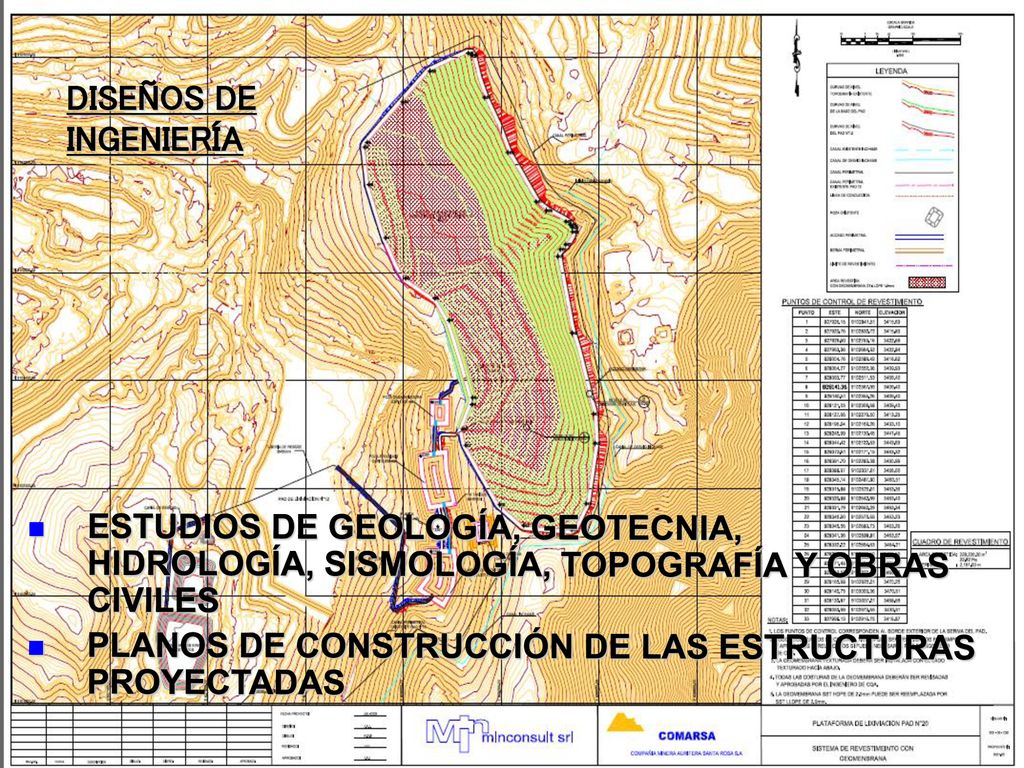

8 DISEÑOS DE INGENIERÍA ESTUDIOS DE GEOLOGÍA, GEOTECNIA, HIDROLOGÍA, SISMOLOGÍA, TOPOGRAFÍA Y OBRAS CIVILES PLANOS DE CONSTRUCCIÓN DE LAS ESTRUCTURAS PROYECTADAS

9 2 CONSTRUCCIÓN DE CANAL PERIMETRAL Y ACCESOS PROVISIONALES

10 CANAL DE CORONACIÓN PERIMETRAL
PROTEGE EL ÁREA DE CONSTRUCCIÓN CONTROLA Y CONDUCE LAS AGUAS DE LLUVIA PROVENIENTES DE ÁREAS ADYACENTES

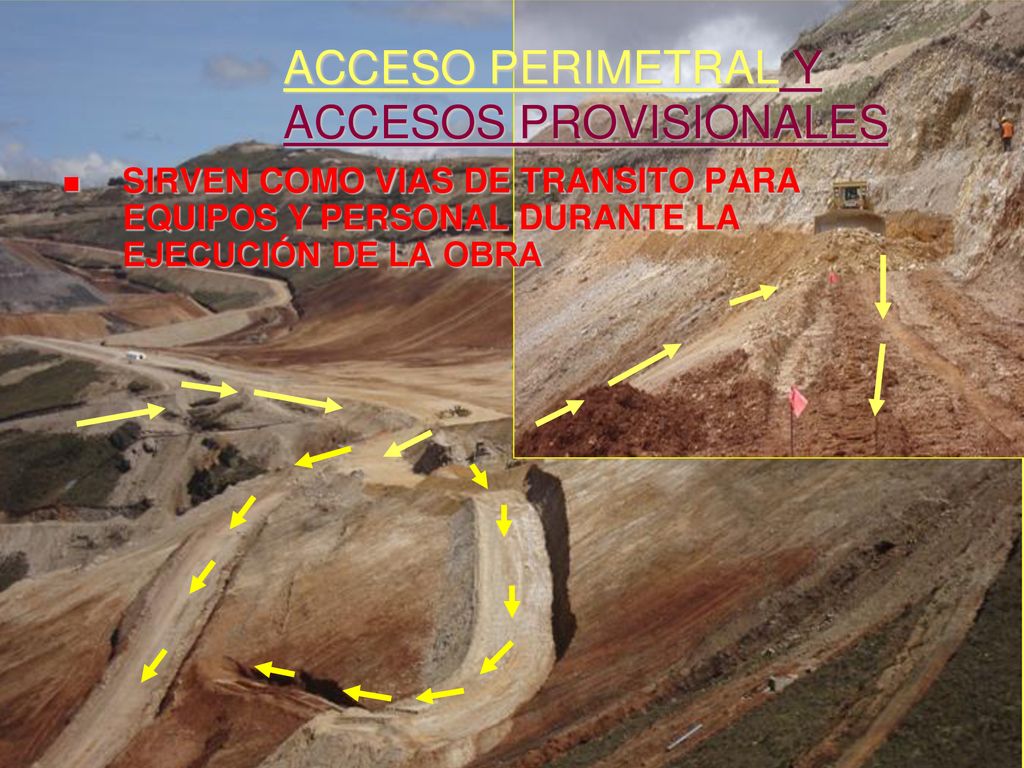

11 ACCESO PERIMETRAL Y ACCESOS PROVISIONALES
SIRVEN COMO VIAS DE TRANSITO PARA EQUIPOS Y PERSONAL DURANTE LA EJECUCIÓN DE LA OBRA

12 3 HABILITACION DE BOTADEROS Y CANTERAS

13 HABILITACION DE BOTADEROS
PREPARAR EL AREA ADECUADA DONDE SE DEPOSITARAN LOS MATERIALES, TOP SOIL E INADECUADO

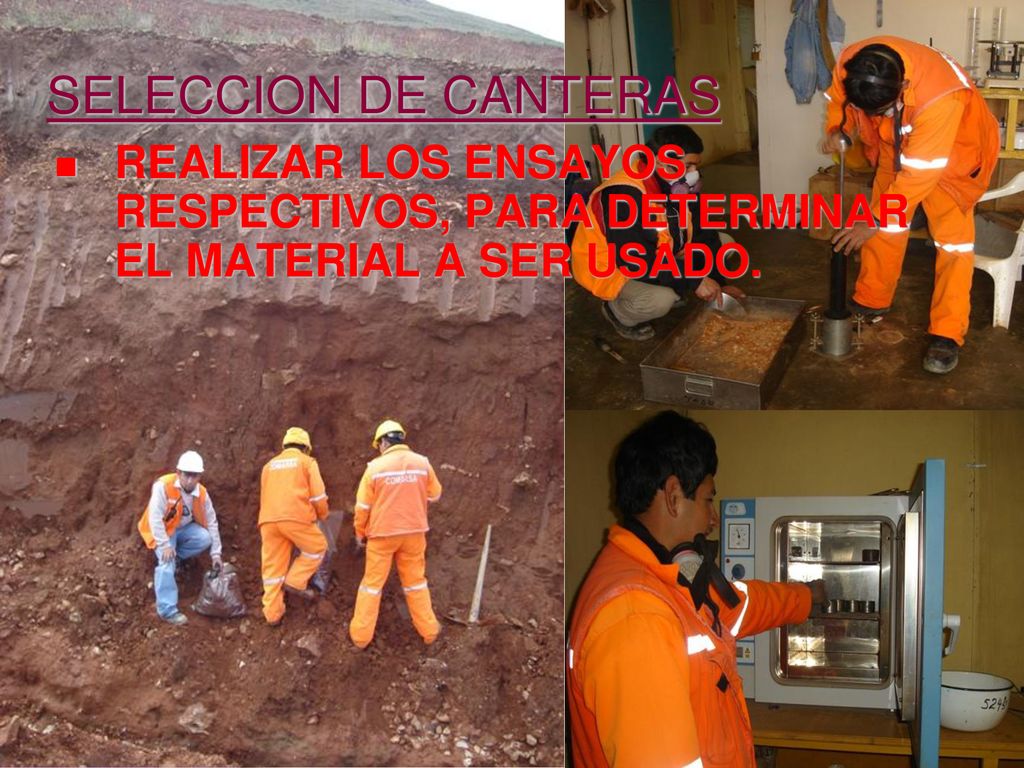

14 SELECCION DE CANTERAS REALIZAR LOS ENSAYOS RESPECTIVOS, PARA DETERMINAR EL MATERIAL A SER USADO.

15 4 ELIMINACION DE TOP SOIL Y MATERIAL INADECUADO

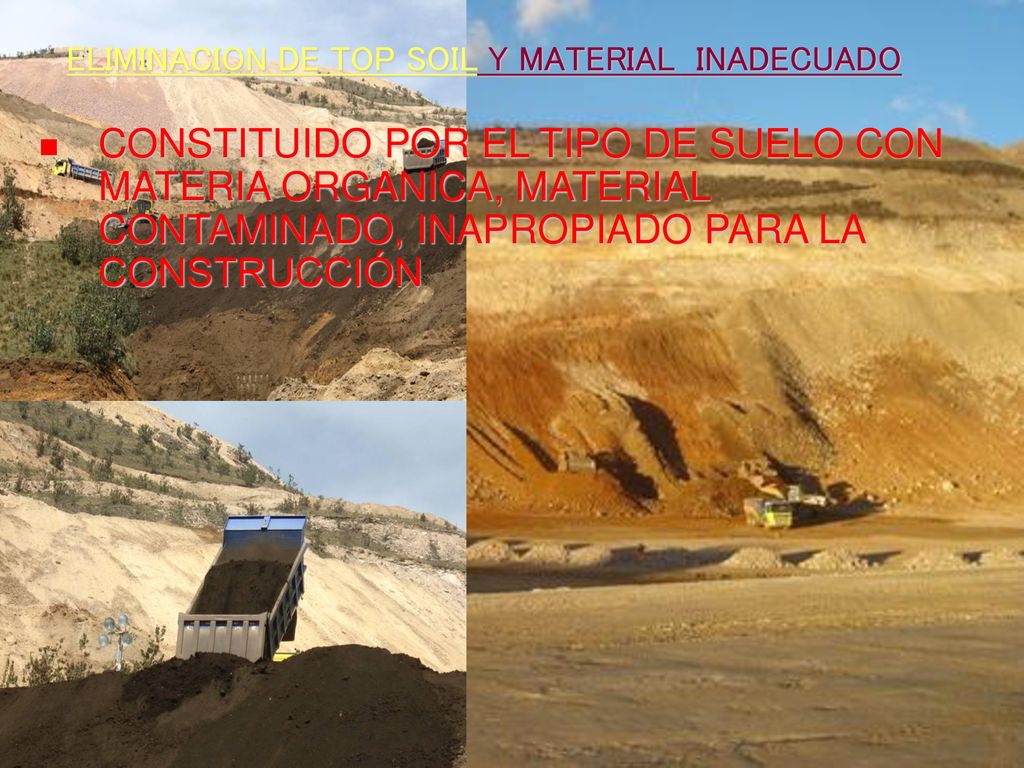

16 ELIMINACION DE TOP SOIL Y MATERIAL INADECUADO
CONSTITUIDO POR EL TIPO DE SUELO CON MATERIA ORGANICA, MATERIAL CONTAMINADO, INAPROPIADO PARA LA CONSTRUCCIÓN

17 5 PREPARACION DE LA SUBRASANTE (CORTES Y RELLENOS)

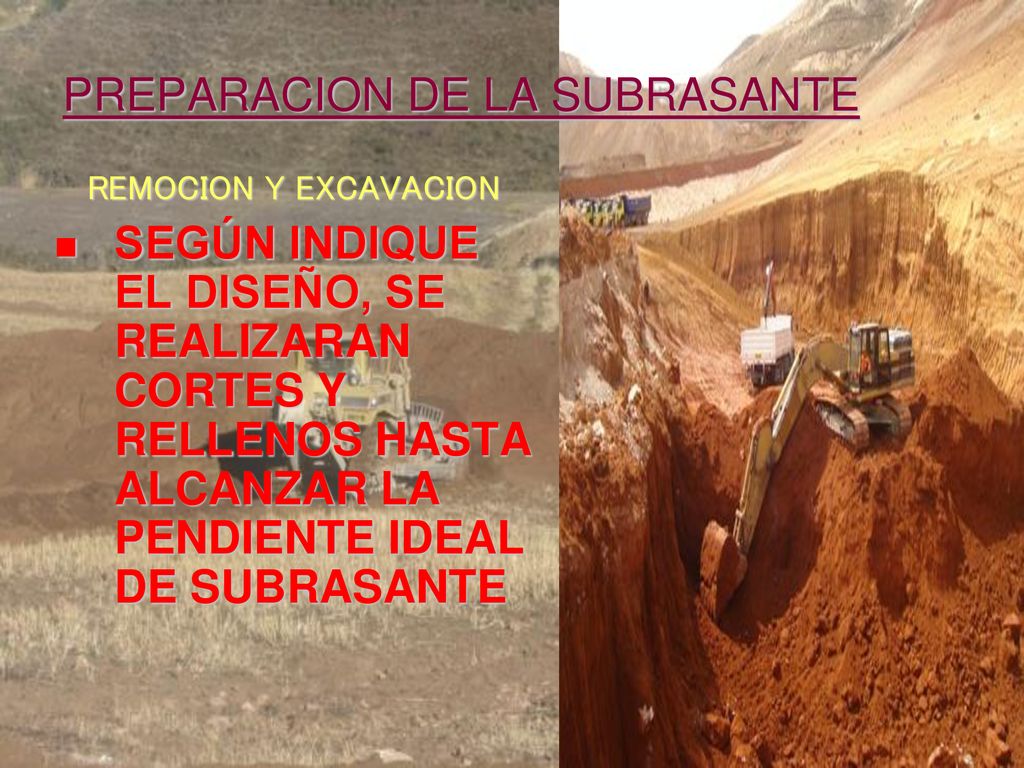

18 PREPARACION DE LA SUBRASANTE
REMOCION Y EXCAVACION SEGÚN INDIQUE EL DISEÑO, SE REALIZARAN CORTES Y RELLENOS HASTA ALCANZAR LA PENDIENTE IDEAL DE SUBRASANTE

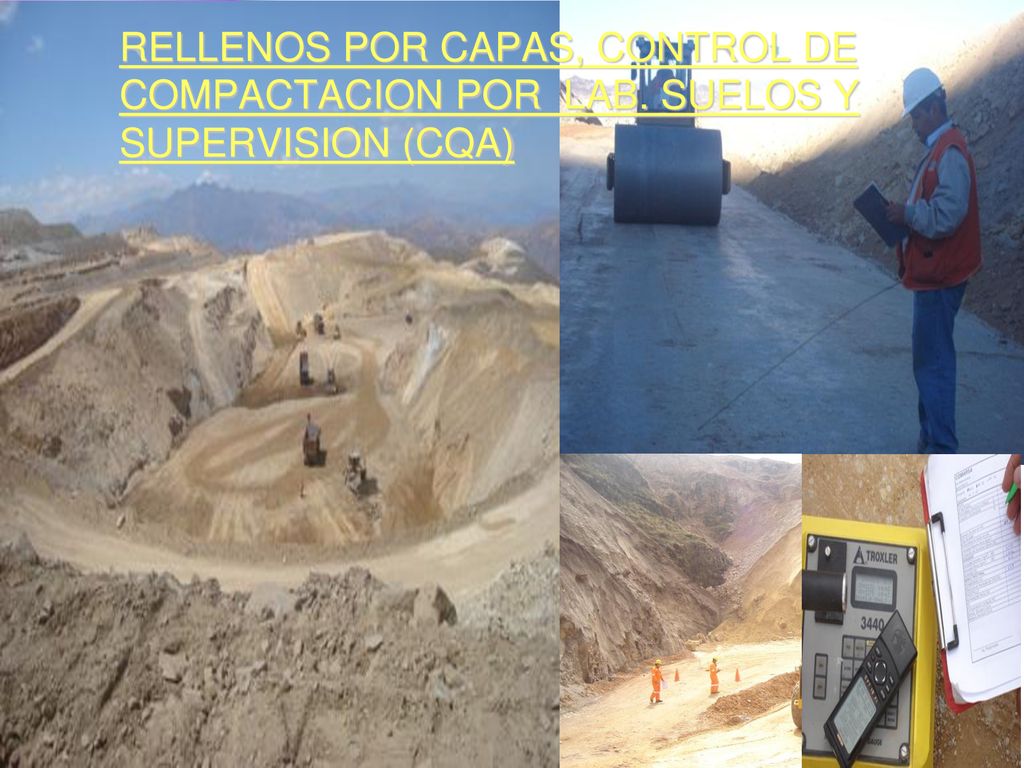

19 RELLENOS POR CAPAS, CONTROL DE COMPACTACION POR LAB
RELLENOS POR CAPAS, CONTROL DE COMPACTACION POR LAB. SUELOS Y SUPERVISION (CQA)

20 6 CONSTRUCCIÓN DEL SISTEMA DE SUBDRENAJE

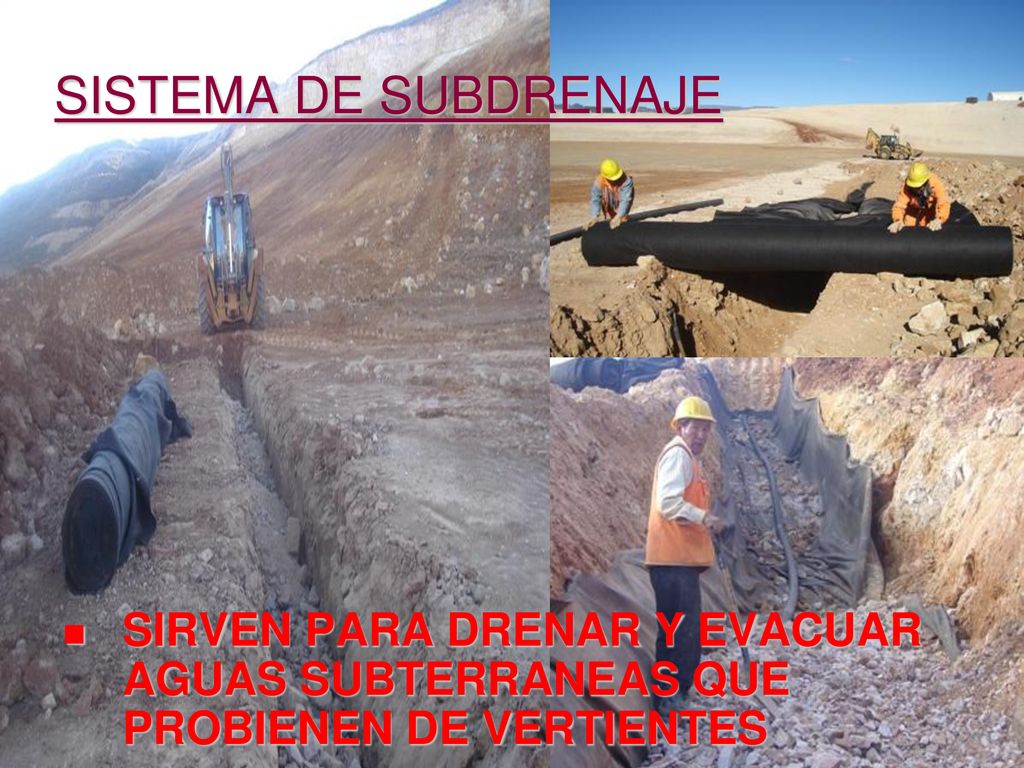

21 SISTEMA DE SUBDRENAJE SIRVEN PARA DRENAR Y EVACUAR AGUAS SUBTERRANEAS QUE PROBIENEN DE VERTIENTES

22 7 COLOCACION DE CAPA DE BAJA PERMEABILIDAD

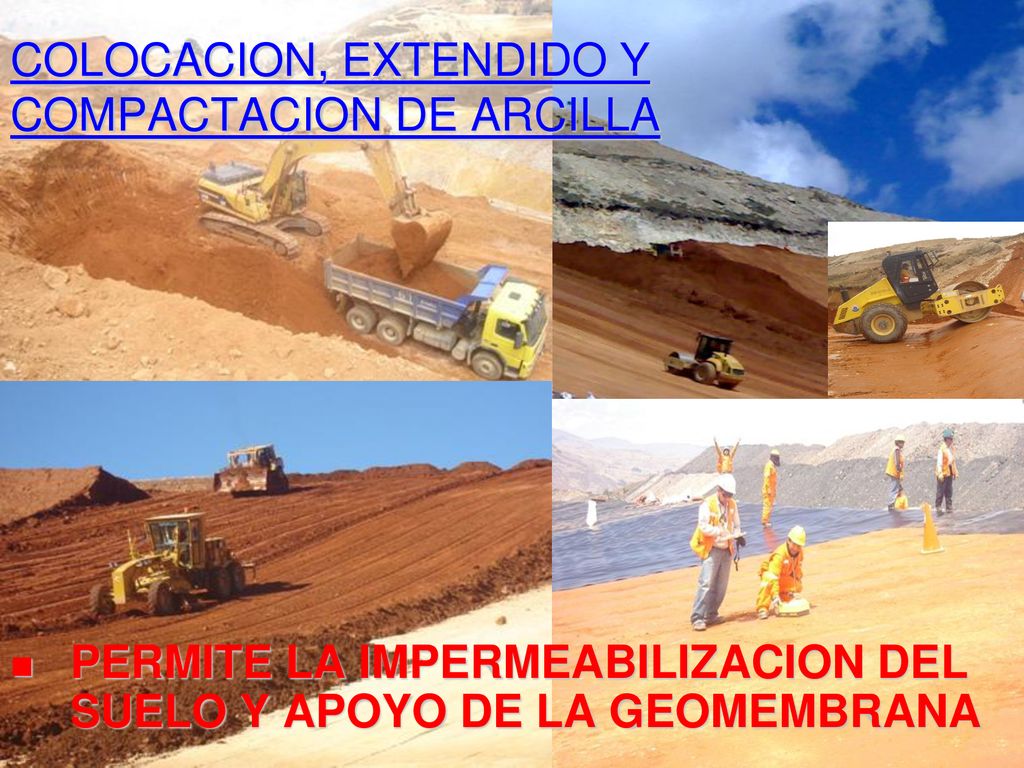

23 COLOCACION, EXTENDIDO Y COMPACTACION DE ARCILLA
PERMITE LA IMPERMEABILIZACION DEL SUELO Y APOYO DE LA GEOMEMBRANA

24 8 INSTALACION DE REVESTIMIENTOS (GEOMEMBRANA)

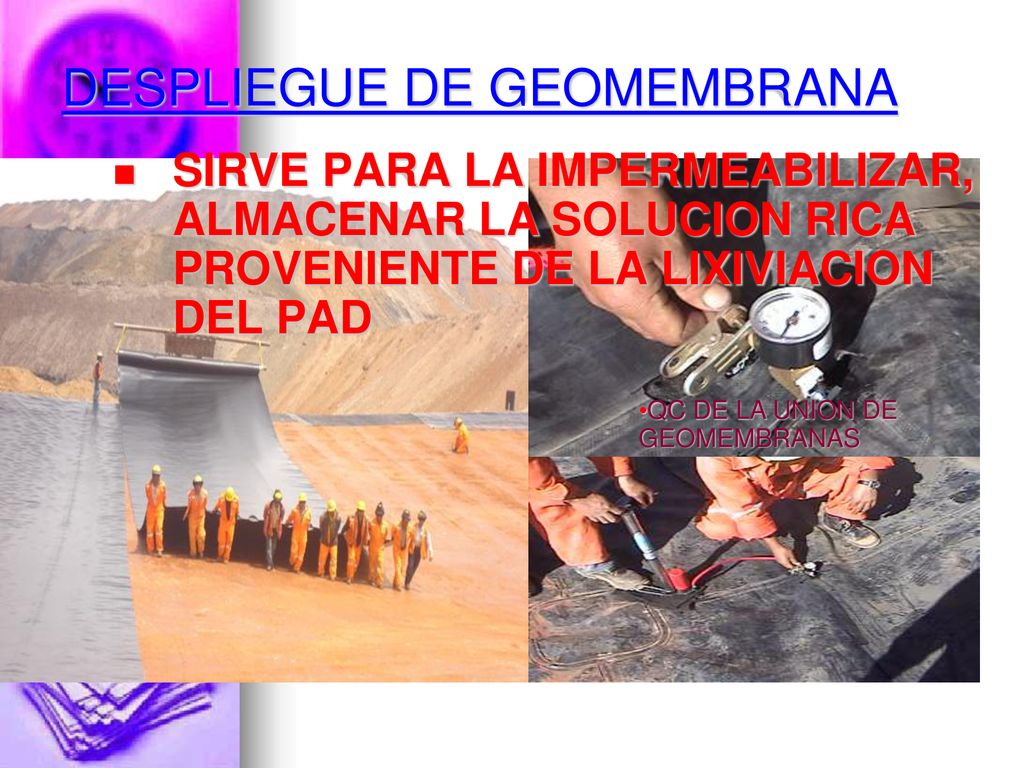

25 DESPLIEGUE DE GEOMEMBRANA
SIRVE PARA LA IMPERMEABILIZAR, ALMACENAR LA SOLUCION RICA PROVENIENTE DE LA LIXIVIACION DEL PAD QC DE LA UNION DE GEOMEMBRANAS

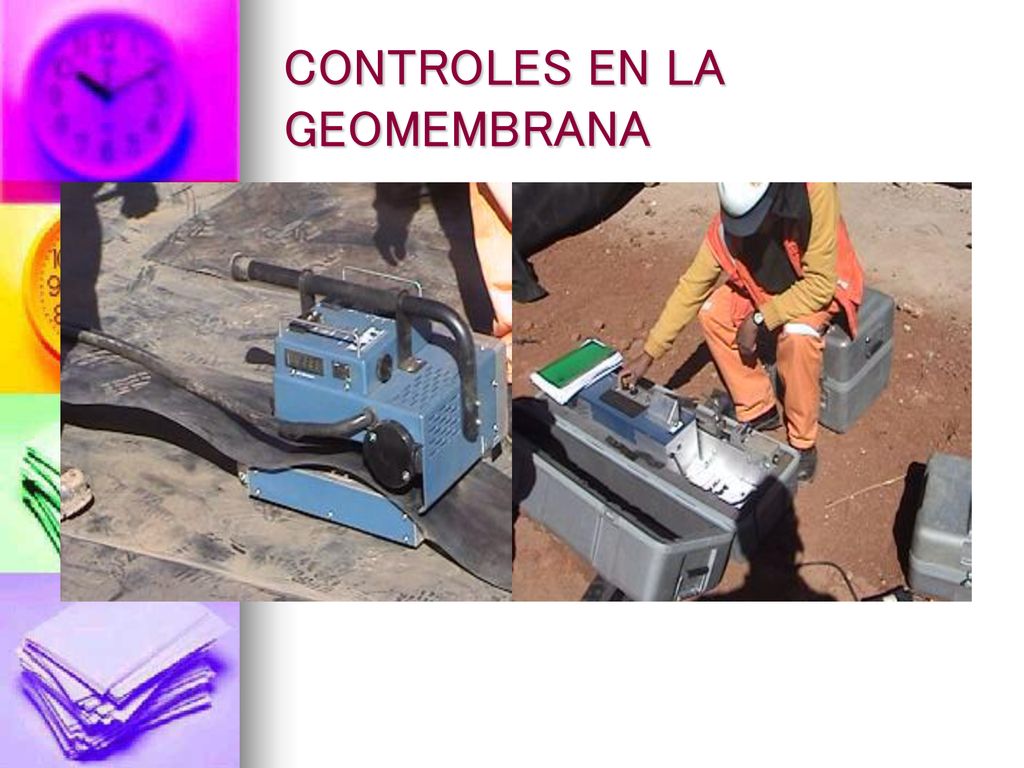

26 CONTROLES EN LA GEOMEMBRANA

27 9 COLOCACION DE CAPA DE SOBRE-REVESTIMIENTO

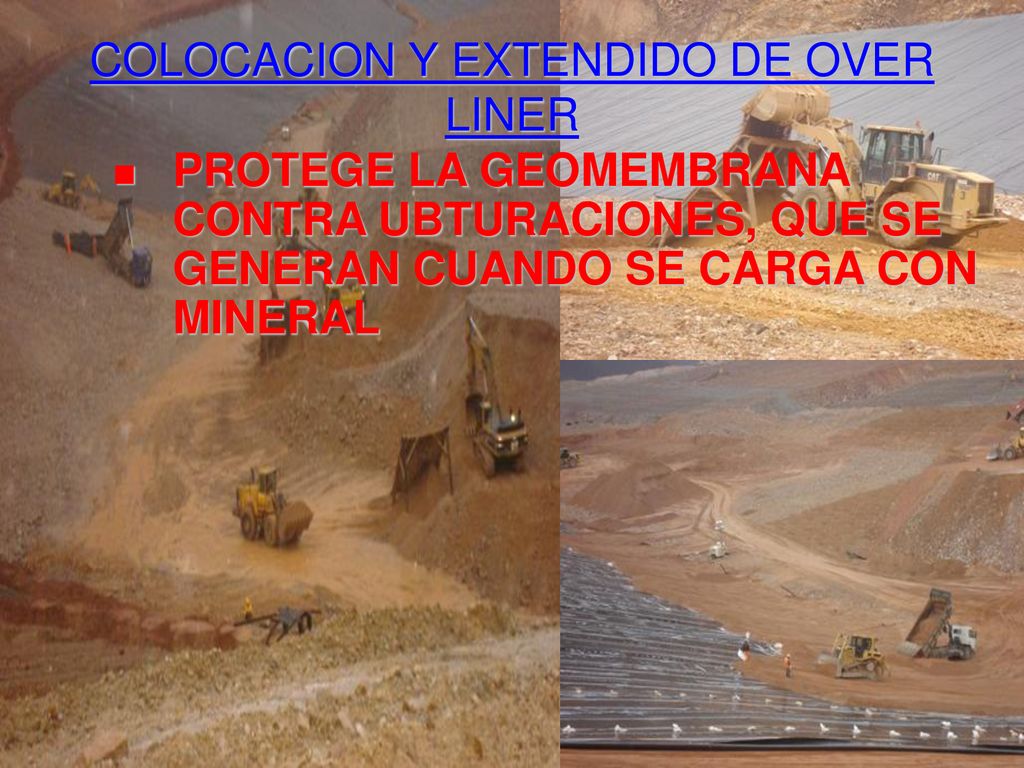

28 COLOCACION Y EXTENDIDO DE OVER LINER
PROTEGE LA GEOMEMBRANA CONTRA UBTURACIONES, QUE SE GENERAN CUANDO SE CARGA CON MINERAL

29 10 INSTALACION DE SISTEMAS DE COLECCION Y CO NDUCCION DE SOLUCION

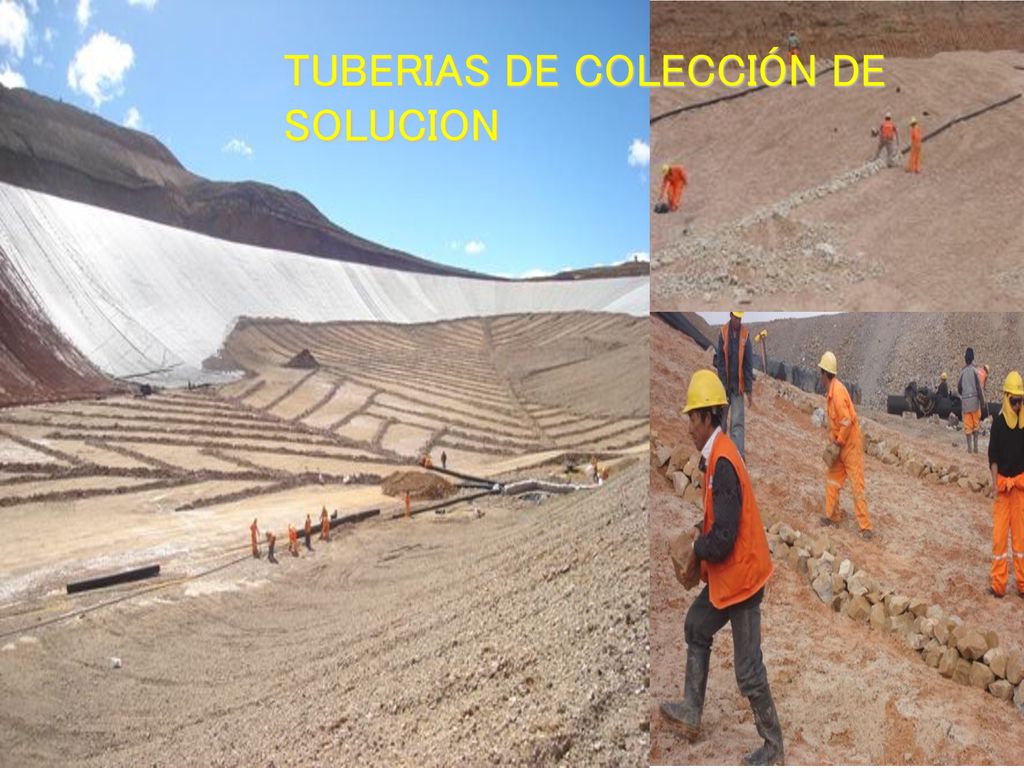

30 TUBERIAS DE COLECCIÓN DE SOLUCION

31 ESTRUCTURAS PARA CONTENER AGUA (POZAS)

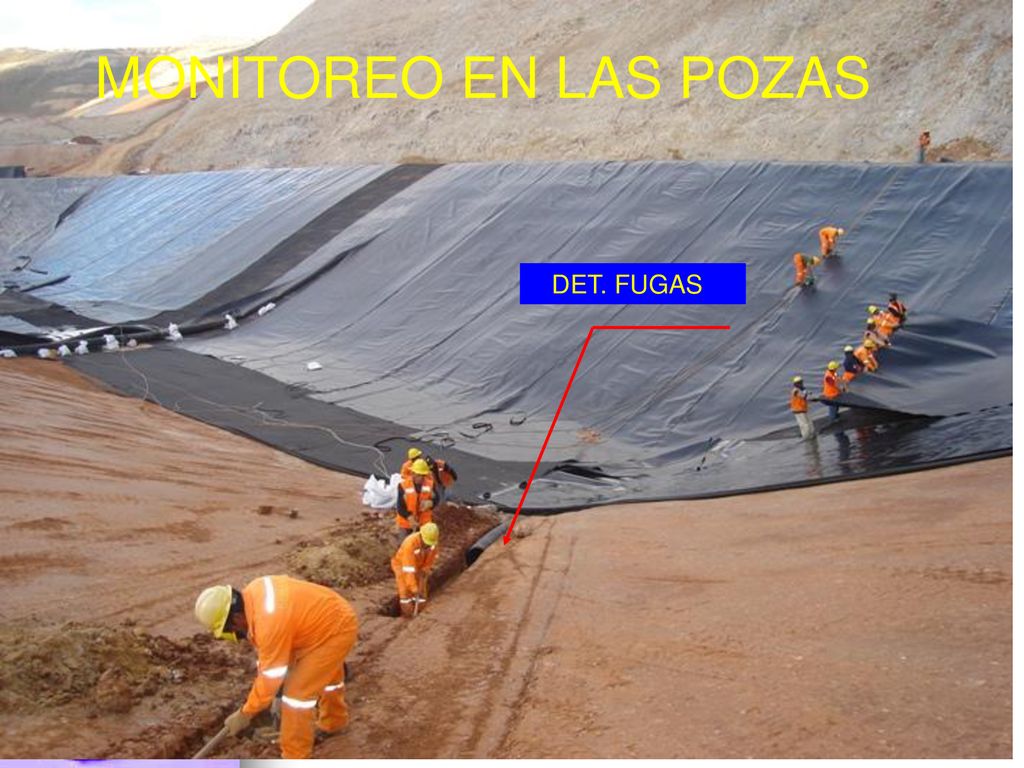

32 MONITOREO EN LAS POZAS DET. FUGAS

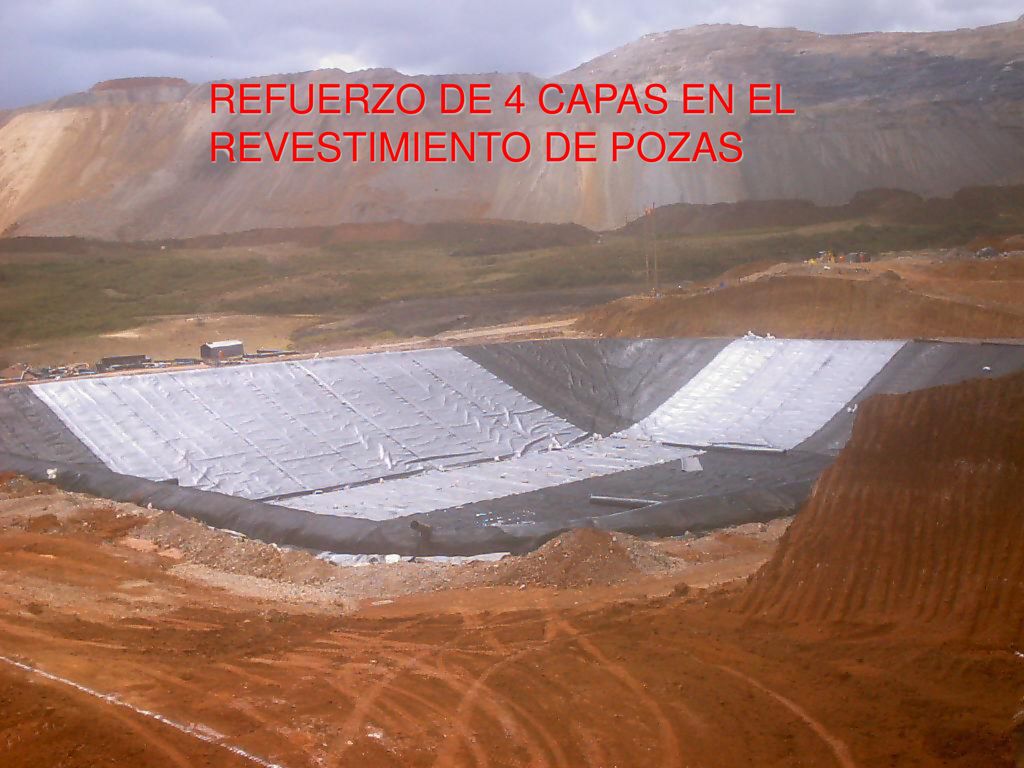

33 REFUERZO DE 4 CAPAS EN EL REVESTIMIENTO DE POZAS

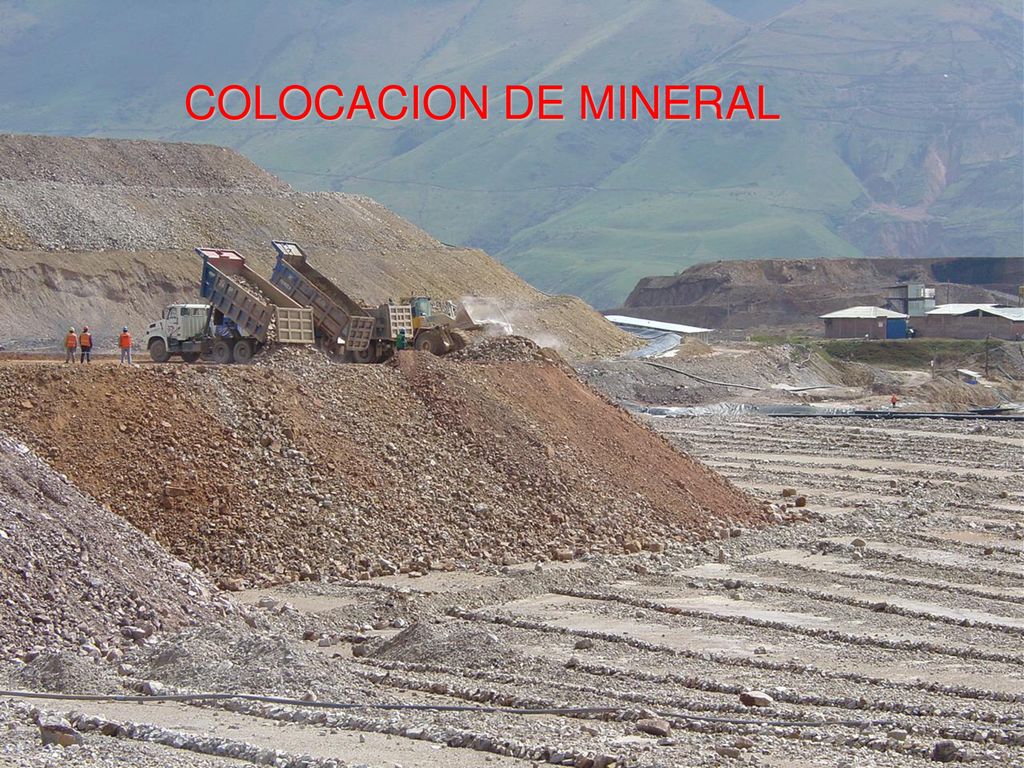

34 COLOCACION DE MINERAL COLOCACION DE MINERAL

35 CUIDADO DEL MEDIO AMBIENTE
