1 ALARMAS DSC INSTALACIÓN DE SENSORES www.amatic.com.ec

2 SENSOR DE MOVIMIENTO Un detector de movimiento, o sensor de presencia, es un dispositivo electrónico equipado de sensores que responden a un movimiento físico. www.amatic.com.ec

3 TIPOS DE SENSORES DE MOVIMIENTO Existen diferentes aplicaciones para un sensor de movimiento: seguridad, entretenimiento, iluminación, comodidad. Por ejemplo, en las tiendas se tienen sensores que detectan cuando una persona va a entrar y se abren las puertas automáticamente. También hay varios tipos de sensores: Sensores activos. Este tipo de sensores inyectan luz, microondas o sonido en el medio ambiente y detectan si existe algún cambio en él. Sensores pasivos. Muchas alarmas y sensores utilizados usan la detección de ondas infrarrojas. Estos sensores son conocidos como PIR (pasivos infrarrojos). Para que uno de estos sensores detecte a los seres humanos se debe de ajustar la sensibilidad del sensor para que detecte la temperatura del cuerpo humano. www.amatic.com.ec

4 CONEXIÓN DEL SENSOR DE MOVIMIENTO www.amatic.com.ec

5 La conexión de los sensores puede ser múltiple o individual por cada zona, es posible la conexión de varios sensores ya sean del mismo tipo o de diferentes tipos, esto aplica a las conexiones múltiples, entre contactos NC y NO en la misma zona www.amatic.com.ec

6 Los terminales del sensor de movimiento pueden cambiar según el fabricante, estos pueden incluir un tamper o contactos conmutados, en las versiones más simples los sensores solo cuentan con alimentación y un contacto normalmente cerrado. VERSIÓN COMPLETA VERSIÓN SIMPLE www.amatic.com.ec

7 Las conexiones del sensor incluye a los 12v y com/nc, la conexión del tamper es opcional. Los 12v para alimentar los sensores, son suministrados por la central de alarmas www.amatic.com.ec

8 CONEXIÓN DE RESISTENCIAS www.amatic.com.ec

9 En el caso de utilizar los contactos normalmente cerrados de los sensores para llevar la señal a la alarma, se utilizan la resistencia en serie a los contactos del sensor. www.amatic.com.ec

10 En caso de utilizar el contacto normalmente abierto del sensor, se debe conectar la resistencia en paralelo al contacto del sensor. www.amatic.com.ec

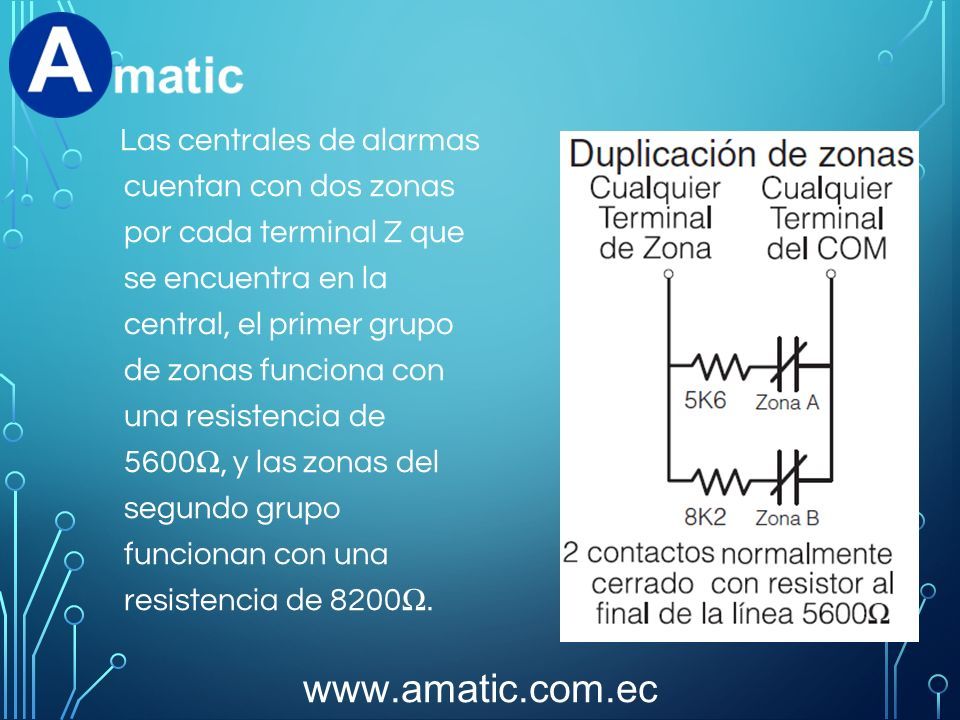

11 Las centrales de alarmas cuentan con dos zonas por cada terminal Z que se encuentra en la central, el primer grupo de zonas funciona con una resistencia de 5600 Ω, y las zonas del segundo grupo funcionan con una resistencia de 8200 Ω. www.amatic.com.ec

12 SENSOR MAGNÉTICO www.amatic.com.ec

13 El sensor magnético está compuesto por un tubo de cristal sellado al vacío, en su interior se encuentran dos placas magnéticas separadas milesimas de milimetro las cuales se unen al aproximar a un imán. www.amatic.com.ec

14 La conexión del sensor magnético es igual a la conexión de la señal del sensor de movimiento, por lo cual la resistencia y su circuito es igual al sensor de movimiento www.amatic.com.ec

15 Los distintos tipos y modelos de sensores magnéticos permite adaptar a cualquier modelo de puertas y ventanas, entre ellos estan los sensores blindados par exteriores o para empotrar. www.amatic.com.ec

16 SENSOR PERIMETRAL www.amatic.com.ec

17 Los sensores perimetrales son una opción en sustitución para los sensores de movimiento, con la diferencia de su funcionamiento se puede proteger áreas más grandes que el sensor de movimiento. www.amatic.com.ec

18 El sensor perimetral está conformado por un emisor y un receptor de luz infrarroja, el sensor crea un pared de luz infrarroja entre el emisor y el receptor, los haces de luz son enviados del emisor al receptor, cuando el receptor detecta menos haces de luz se activa la señal, siempre y cuando la pérdida no alcance la mitad de los haces de luz www.amatic.com.ec

19 Estos sensores son usados principalmente para proteger los perímetros y cerramientos, cubriendo una distancia máxima de 165 m usando el sensor de máximo alcance, si se requiere más distancia se puede continuar con otro sensor perimetral. www.amatic.com.ec

20 Las conexiones del sensor son similares a las del sensor de movimiento en el caso del receptor, que es quien lleva la señal a la alarma y el emisor solo necesita ser alimentado con 12v - 12 + NC C NO - 12 + www.amatic.com.ec

21 SENSOR DE HUMO www.amatic.com.ec

22 Su funcionamiento está basado en un principio fotoeléctrico. Consta de un emisor y un receptor de estado sólido colocados en una cámara de captación de geometría especial. Al ingresar partículas de humo al dispositivo, el receptor percibe una porción de la luz emitida por el emisor, accionando en ese instante la alarma interna y el contacto de salida. Para evitar disparos accidentales del sensor ante condiciones de iluminación inapropiadas (incidencia de luz solar reflejada sobre la abertura del detector) el dispositivo cuenta con un sensor de temperatura que registra el salto de temperatura a valores por encima de los 45 °C (solo se presenta en condiciones de principio de incendio). www.amatic.com.ec

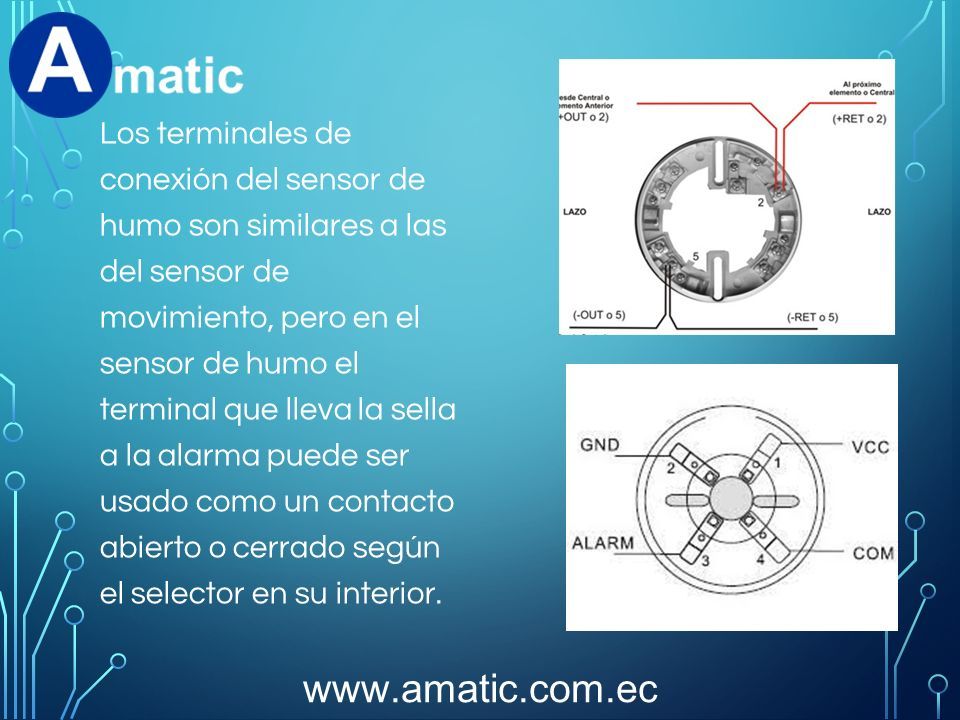

23 Los terminales de conexión del sensor de humo son similares a las del sensor de movimiento, pero en el sensor de humo el terminal que lleva la sella a la alarma puede ser usado como un contacto abierto o cerrado según el selector en su interior. www.amatic.com.ec

24 La conexión de la señal es igual a la de los sensores anteriores, pero la alimentación de los sensores de humo es diferente. El positivo del sensor se conecta en el positivo del auxiliar de la central y el negativo se conecta en el terminal PGM1 de la central. www.amatic.com.ec

25 En el caso de conectar varios sensores de humo, la corriente excede el límite establecido en el terminal PGM1 por lo que se utiliza un relé para soportar la corriente de múltiples sensores. www.amatic.com.ec

26 CENTRAL PC585 www.amatic.com.ec

27 La central de alarmas DSC 585 cuenta con un total de 8 zonas 4 en nivel A y 4 en nivel B, también cuenta con un salida de 12v DC para alimentar los sensores que requieren energía adicional www.amatic.com.ec

28 CONEXIONES GENERALES DE LA CENTRAL www.amatic.com.ec

29 PROGRAMACIÓN COMANDOS [*] www.amatic.com.ec

30

31

32

33

34 PROGRAMACIÓN CÓDIGOS DE INSTALADOR www.amatic.com.ec

35

36

37

38

39

40

41

42

43

44

45

46

47
