MODELOS DE DATOS ESPACIALES Tema 12 (II)
2

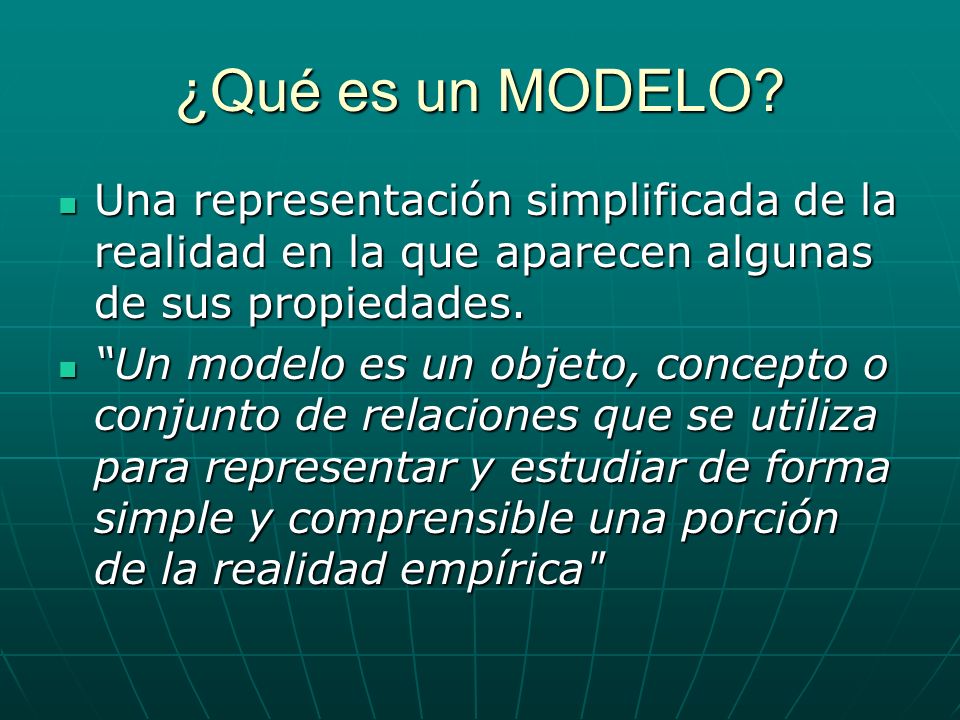

¿Qué es un MODELO? Una representación simplificada de la realidad en la que aparecen algunas de sus propiedades. Una representación simplificada de la realidad en la que aparecen algunas de sus propiedades. “Un modelo es un objeto, concepto o conjunto de relaciones que se utiliza para representar y estudiar de forma simple y comprensible una porción de la realidad empírica" “Un modelo es un objeto, concepto o conjunto de relaciones que se utiliza para representar y estudiar de forma simple y comprensible una porción de la realidad empírica"
3

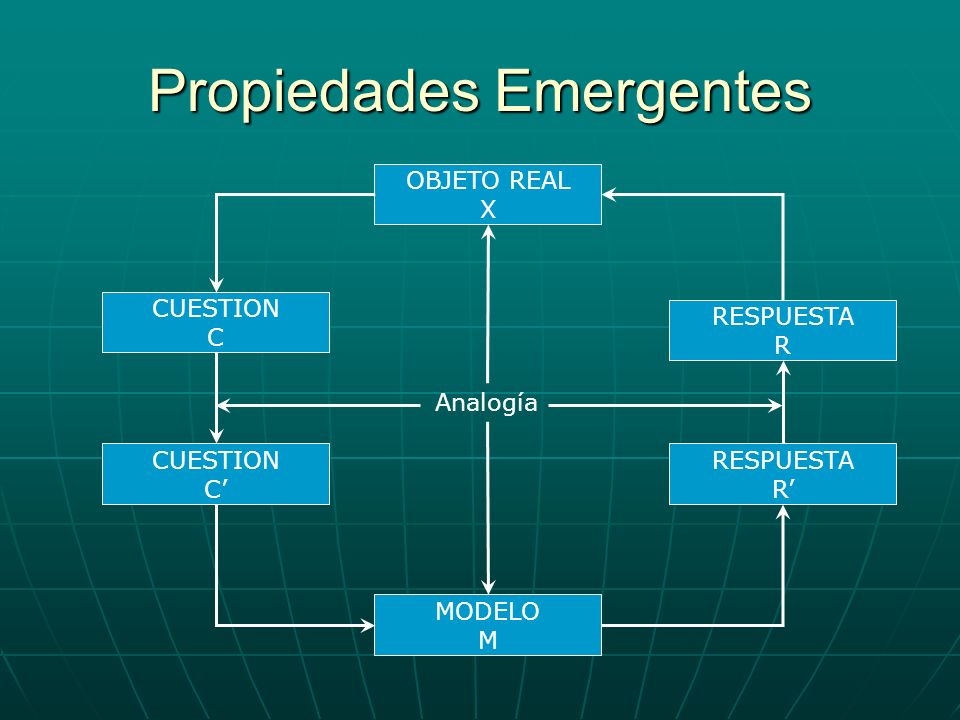

Propiedades Emergentes OBJETO REAL X CUESTION C CUESTION C’ RESPUESTA R RESPUESTA R’ MODELO M Analogía
4

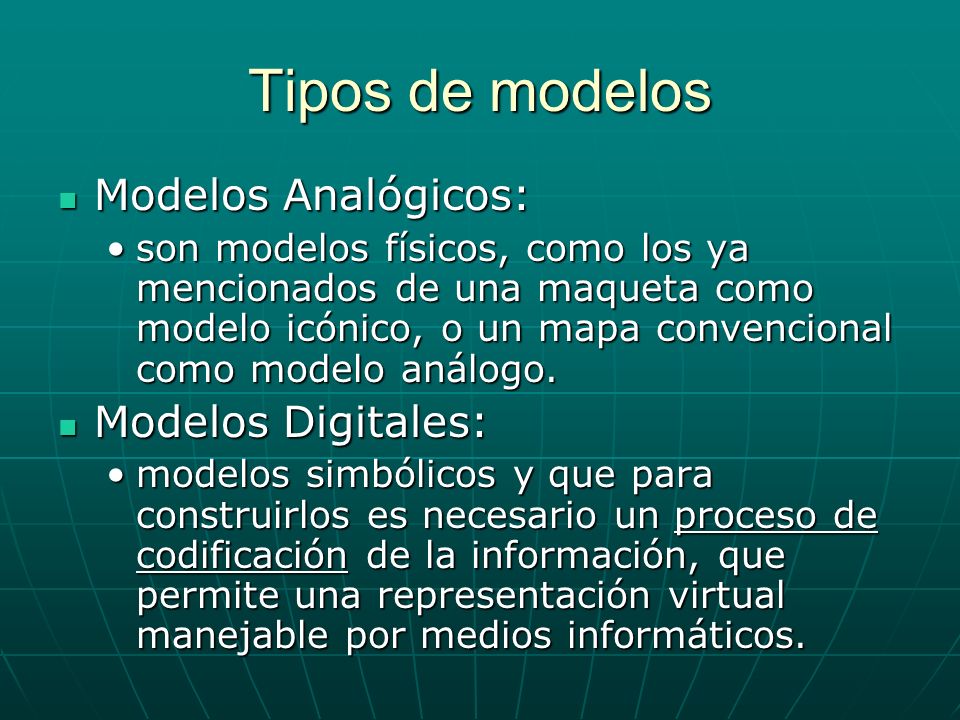

Tipos de modelos Modelos Analógicos: Modelos Analógicos: son modelos físicos, como los ya mencionados de una maqueta como modelo icónico, o un mapa convencional como modelo análogo.son modelos físicos, como los ya mencionados de una maqueta como modelo icónico, o un mapa convencional como modelo análogo. Modelos Digitales: Modelos Digitales: modelos simbólicos y que para construirlos es necesario un proceso de codificación de la información, que permite una representación virtual manejable por medios informáticos.modelos simbólicos y que para construirlos es necesario un proceso de codificación de la información, que permite una representación virtual manejable por medios informáticos.
5

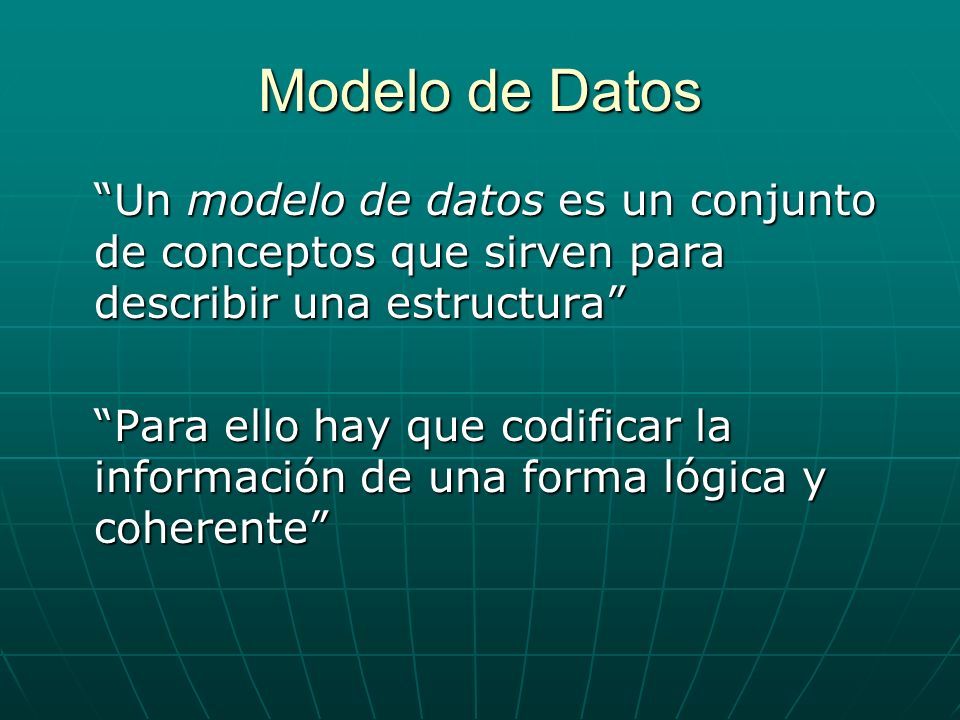

Modelo de Datos “Un modelo de datos es un conjunto de conceptos que sirven para describir una estructura” “Para ello hay que codificar la información de una forma lógica y coherente”
6

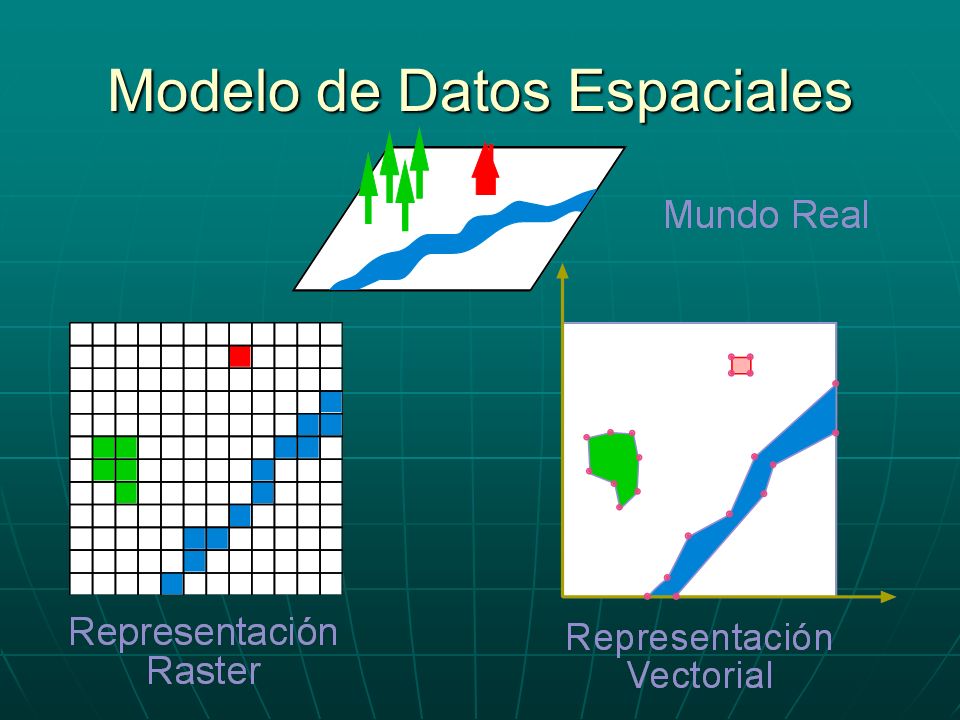

Modelo de Datos Espaciales
7

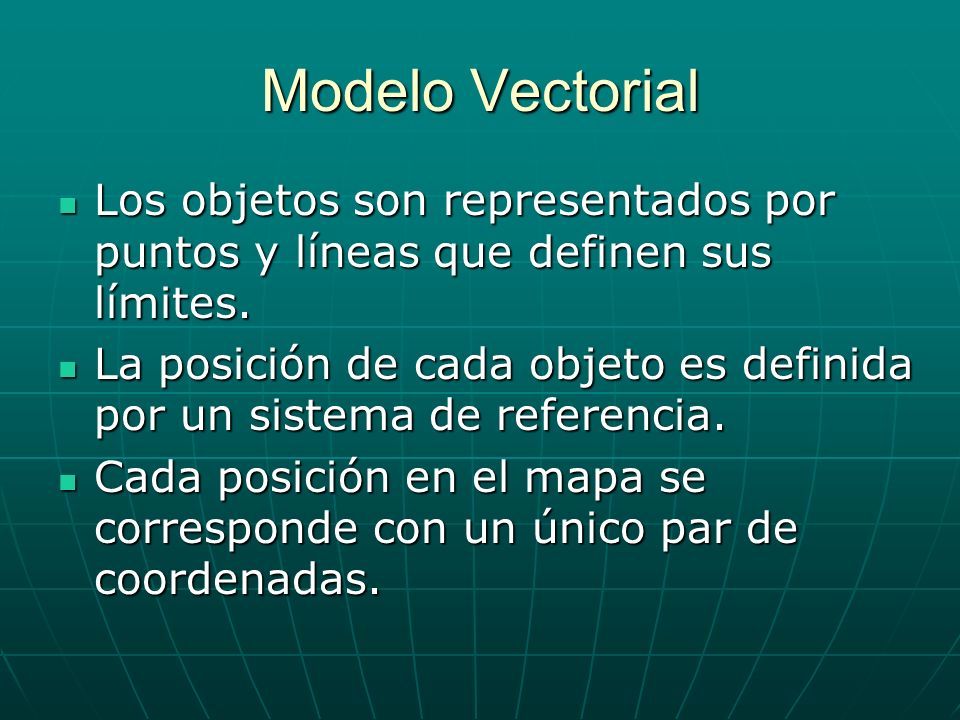

Modelo Vectorial Los objetos son representados por puntos y líneas que definen sus límites. Los objetos son representados por puntos y líneas que definen sus límites. La posición de cada objeto es definida por un sistema de referencia. La posición de cada objeto es definida por un sistema de referencia. Cada posición en el mapa se corresponde con un único par de coordenadas. Cada posición en el mapa se corresponde con un único par de coordenadas.
8

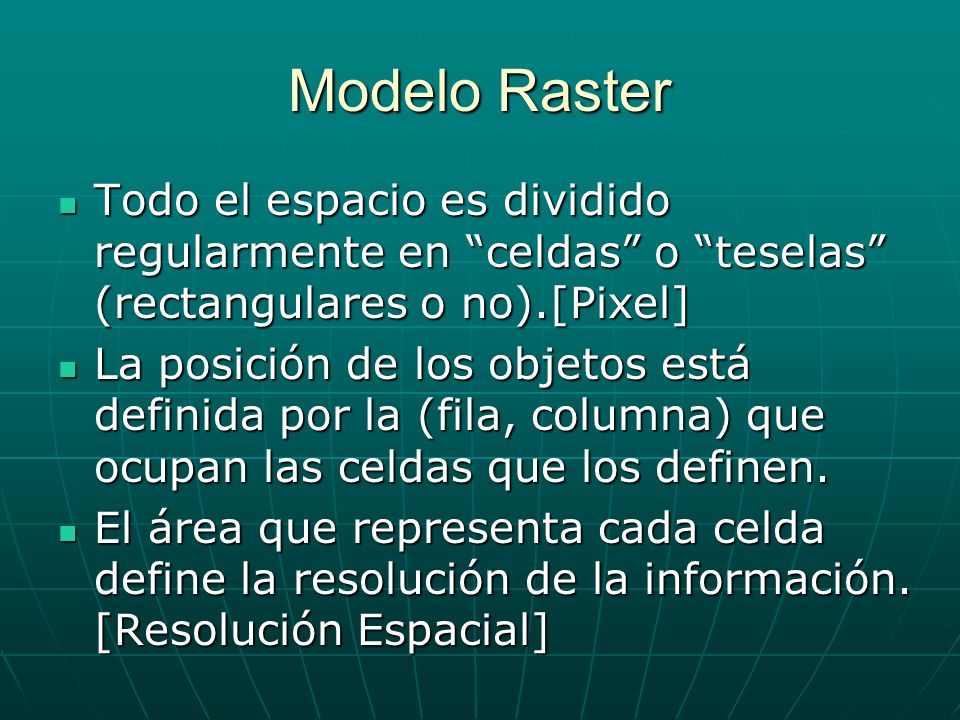

Modelo Raster Todo el espacio es dividido regularmente en “celdas” o “teselas” (rectangulares o no).[Pixel] Todo el espacio es dividido regularmente en “celdas” o “teselas” (rectangulares o no).[Pixel] La posición de los objetos está definida por la (fila, columna) que ocupan las celdas que los definen. La posición de los objetos está definida por la (fila, columna) que ocupan las celdas que los definen. El área que representa cada celda define la resolución de la información. [Resolución Espacial] El área que representa cada celda define la resolución de la información. [Resolución Espacial]
9

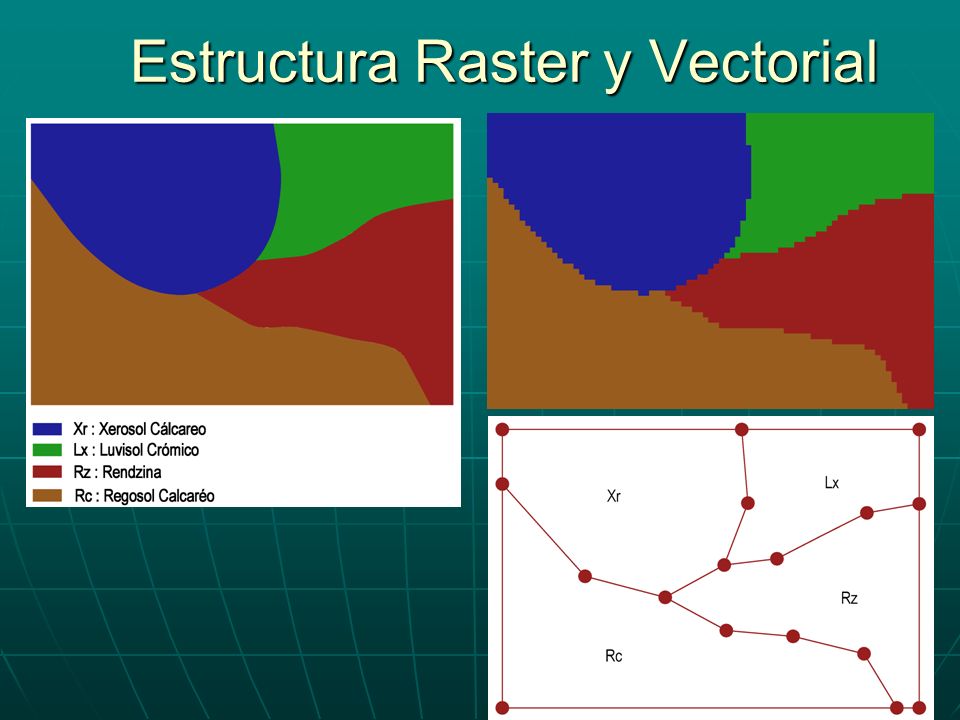

Estructura Raster y Vectorial
10

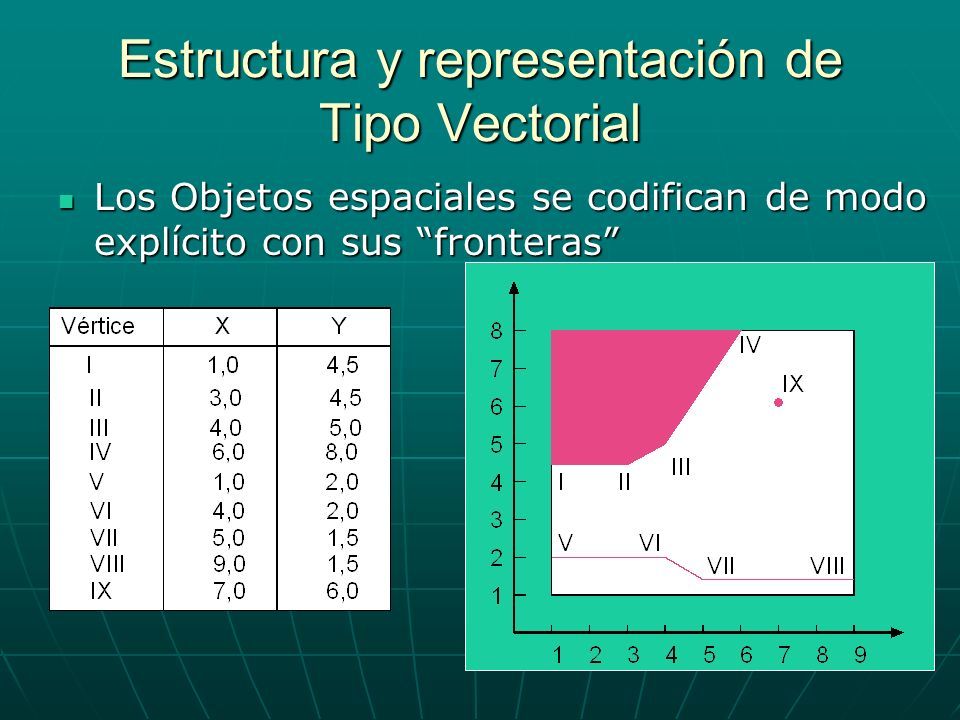

Los Objetos espaciales se codifican de modo explícito con sus “fronteras” Los Objetos espaciales se codifican de modo explícito con sus “fronteras” Estructura y representación de Tipo Vectorial
11

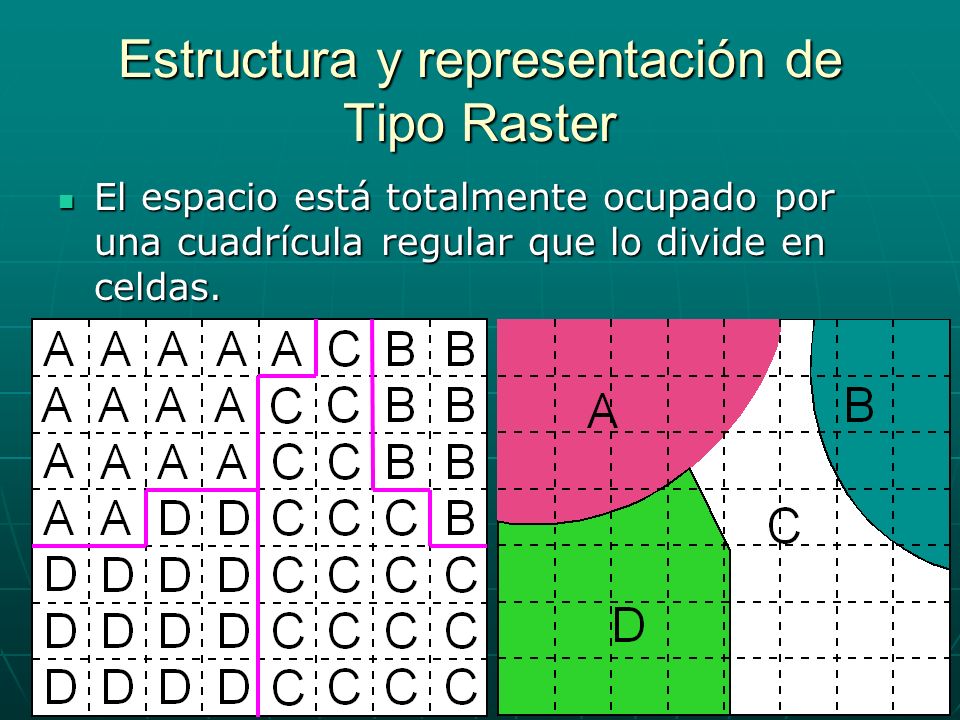

Estructura y representación de Tipo Raster El espacio está totalmente ocupado por una cuadrícula regular que lo divide en celdas. El espacio está totalmente ocupado por una cuadrícula regular que lo divide en celdas.
12

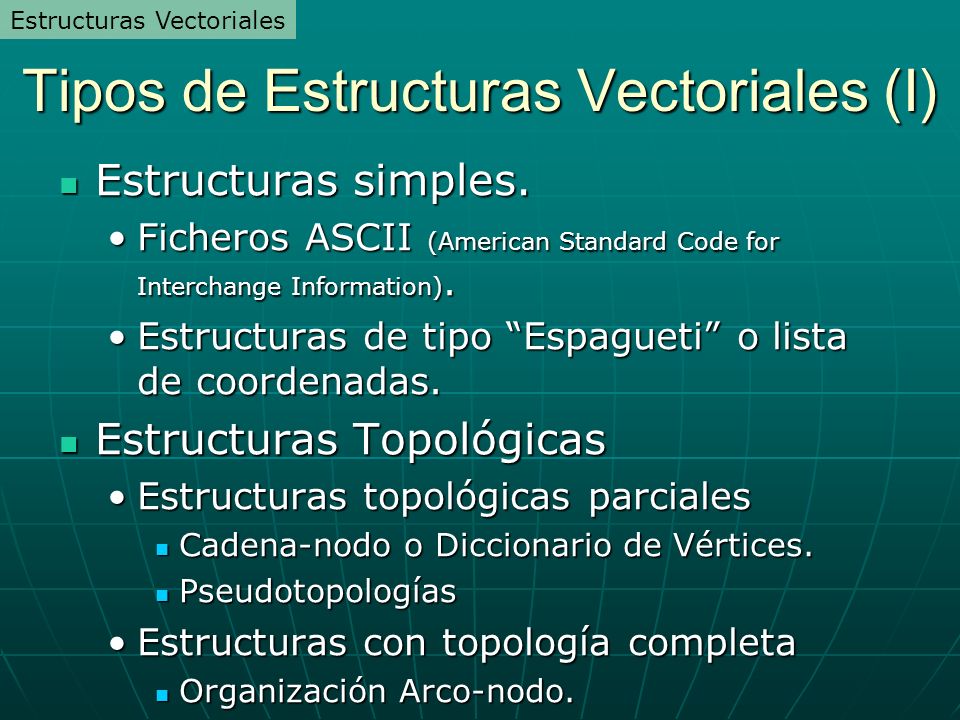

Tipos de Estructuras Vectoriales (I) Estructuras simples. Estructuras simples. Ficheros ASCII (American Standard Code for Interchange Information).Ficheros ASCII (American Standard Code for Interchange Information). Estructuras de tipo “Espagueti” o lista de coordenadas.Estructuras de tipo “Espagueti” o lista de coordenadas. Estructuras Topológicas Estructuras Topológicas Estructuras topológicas parcialesEstructuras topológicas parciales Cadena-nodo o Diccionario de Vértices. Cadena-nodo o Diccionario de Vértices. Pseudotopologías Pseudotopologías Estructuras con topología completaEstructuras con topología completa Organización Arco-nodo. Organización Arco-nodo. Estructuras Vectoriales
13

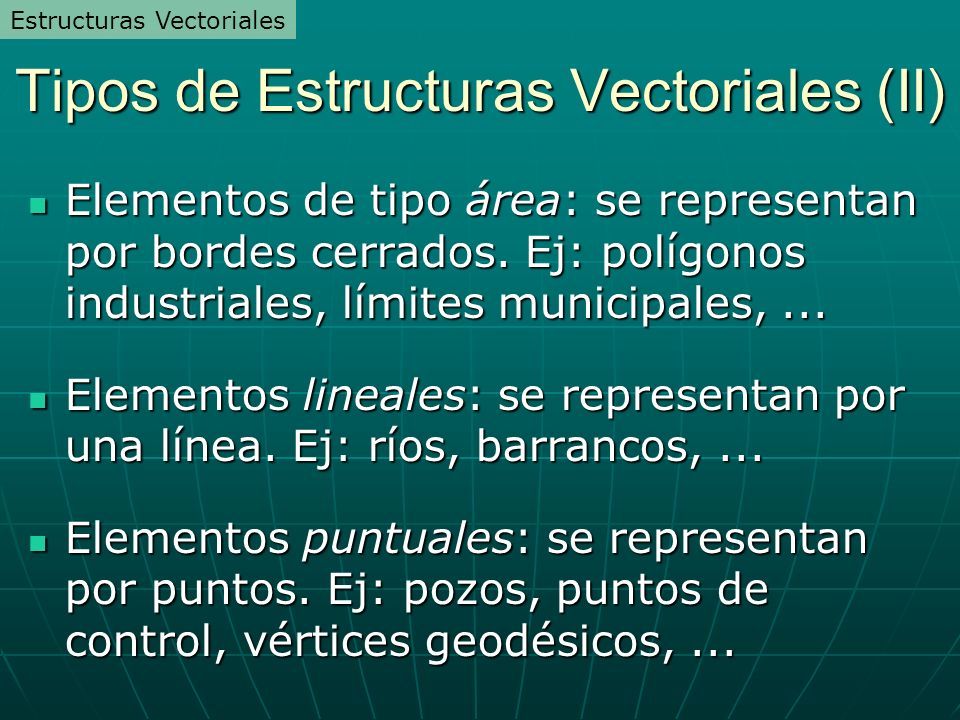

Tipos de Estructuras Vectoriales (II) Elementos de tipo área: se representan por bordes cerrados. Ej: polígonos industriales, límites municipales,... Elementos de tipo área: se representan por bordes cerrados. Ej: polígonos industriales, límites municipales,... Elementos lineales: se representan por una línea. Ej: ríos, barrancos,... Elementos lineales: se representan por una línea. Ej: ríos, barrancos,... Elementos puntuales: se representan por puntos. Ej: pozos, puntos de control, vértices geodésicos,... Elementos puntuales: se representan por puntos. Ej: pozos, puntos de control, vértices geodésicos,... Estructuras Vectoriales
14

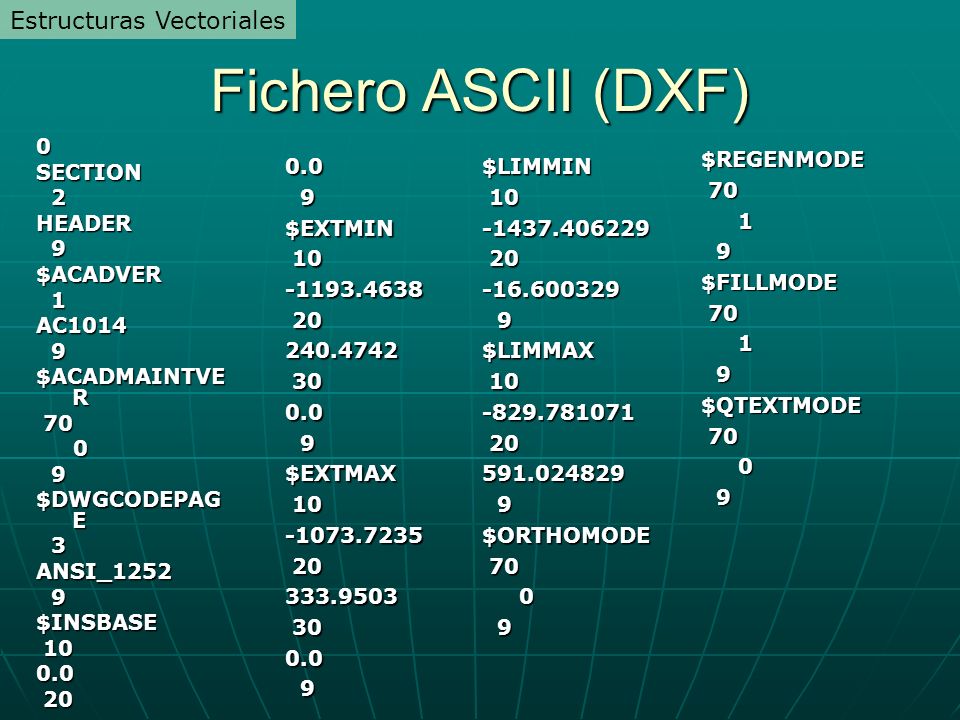

Fichero ASCII (DXF) 0SECTION 2HEADER 9$ACADVER 1AC1014 9 $ACADMAINTVE R 70 70 0 9 $DWGCODEPAG E 3ANSI_1252 9$INSBASE 10 100.0 20 20 0.0 9$EXTMIN 10 10-1193.4638 20 20240.4742 30 300.0 9$EXTMAX 10 10-1073.7235 20 20333.9503 30 300.0 9$LIMMIN 10 10-1437.406229 20 20-16.600329 9$LIMMAX 10 10-829.781071 20 20591.024829 9$ORTHOMODE 70 70 0 9 $REGENMODE 1 9$FILLMODE 1 9$QTEXTMODE 0 9 Estructuras Vectoriales
15

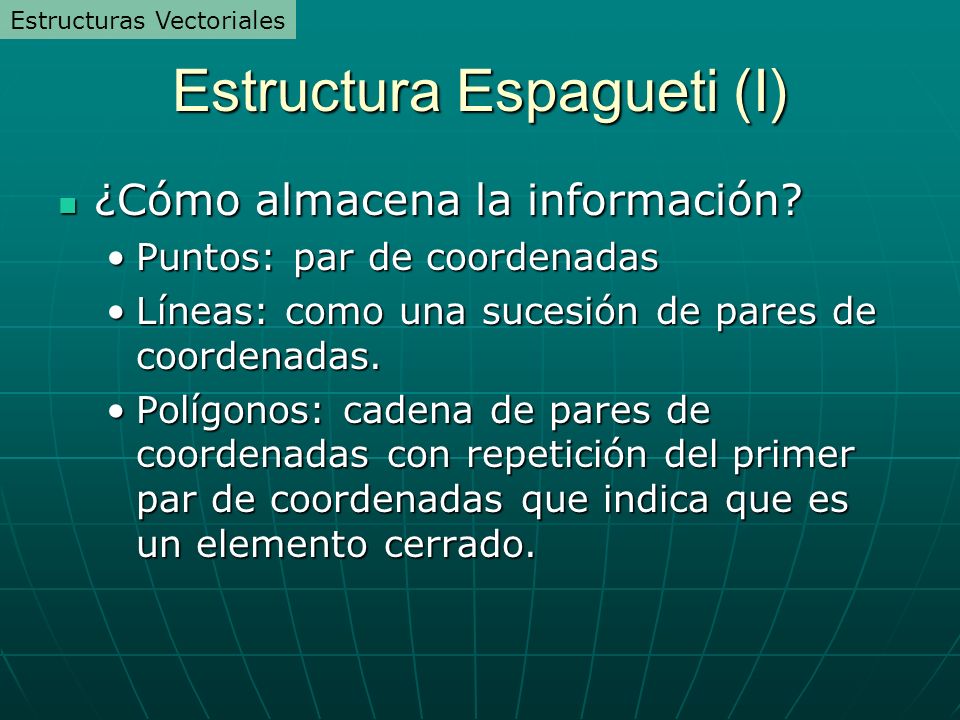

Estructura Espagueti (I) ¿Cómo almacena la información? ¿Cómo almacena la información? Puntos: par de coordenadasPuntos: par de coordenadas Líneas: como una sucesión de pares de coordenadas.Líneas: como una sucesión de pares de coordenadas. Polígonos: cadena de pares de coordenadas con repetición del primer par de coordenadas que indica que es un elemento cerrado.Polígonos: cadena de pares de coordenadas con repetición del primer par de coordenadas que indica que es un elemento cerrado. Estructuras Vectoriales
16

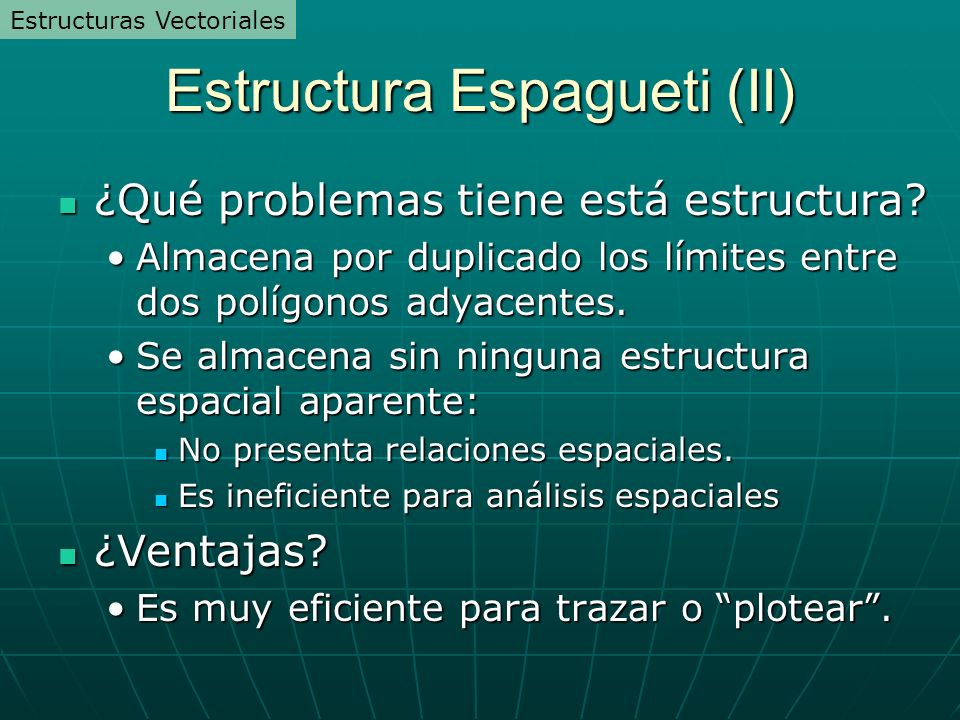

Estructura Espagueti (II) ¿Qué problemas tiene está estructura? ¿Qué problemas tiene está estructura? Almacena por duplicado los límites entre dos polígonos adyacentes.Almacena por duplicado los límites entre dos polígonos adyacentes. Se almacena sin ninguna estructura espacial aparente:Se almacena sin ninguna estructura espacial aparente: No presenta relaciones espaciales. No presenta relaciones espaciales. Es ineficiente para análisis espaciales Es ineficiente para análisis espaciales ¿Ventajas? ¿Ventajas? Es muy eficiente para trazar o “plotear”.Es muy eficiente para trazar o “plotear”. Estructuras Vectoriales
17

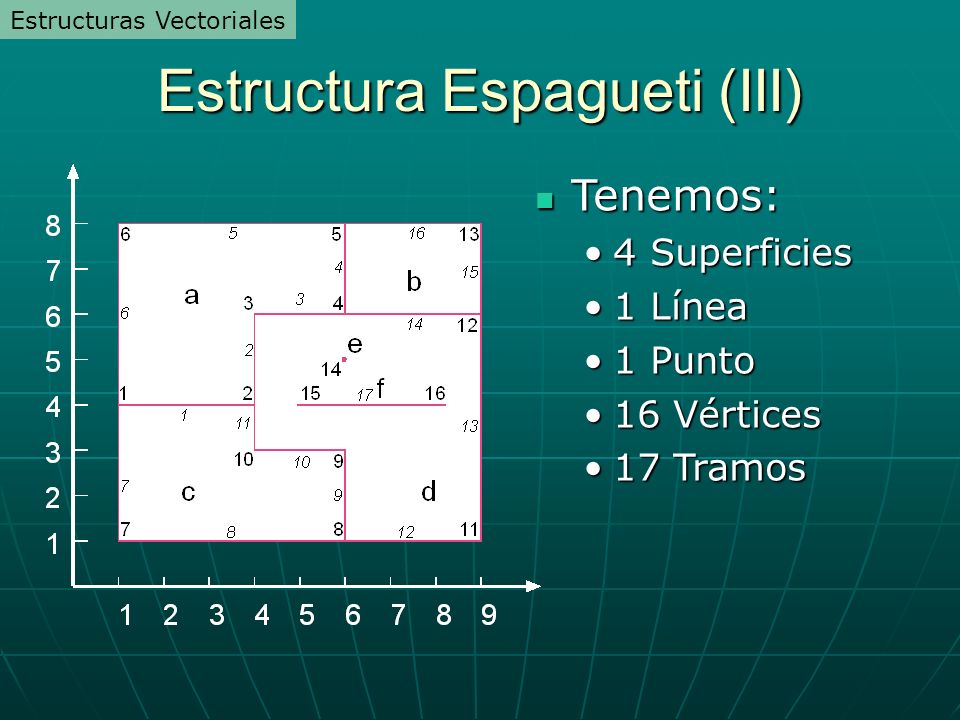

Estructura Espagueti (III) Tenemos: Tenemos: 4 Superficies4 Superficies 1 Línea1 Línea 1 Punto1 Punto 16 Vértices16 Vértices 17 Tramos17 Tramos Estructuras Vectoriales
18

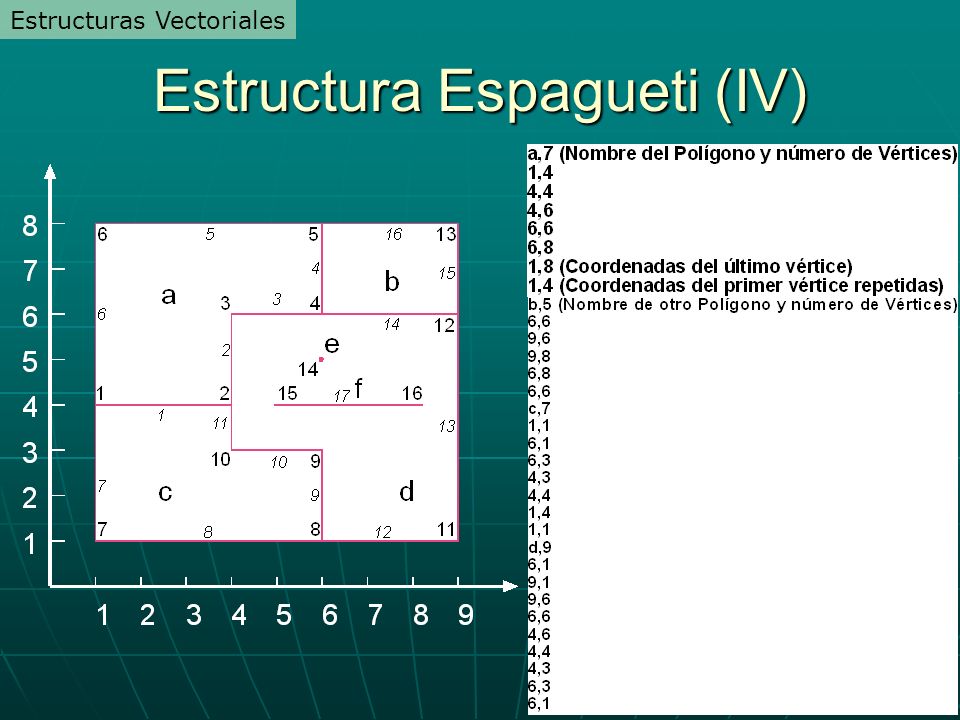

Estructura Espagueti (IV) Estructuras Vectoriales
19

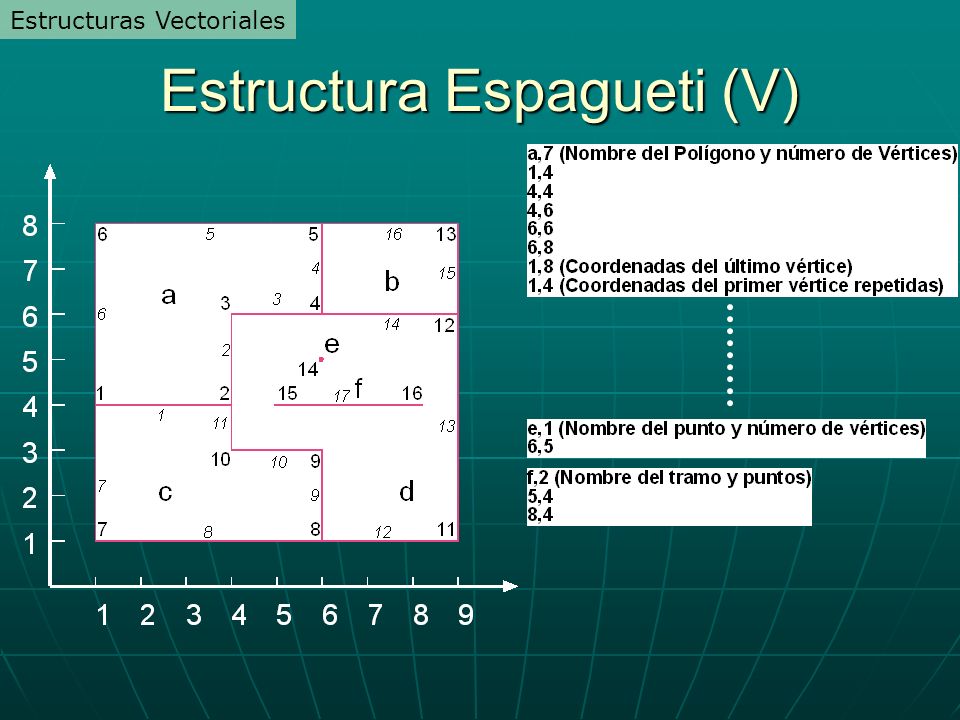

Estructura Espagueti (V) Estructuras Vectoriales
20

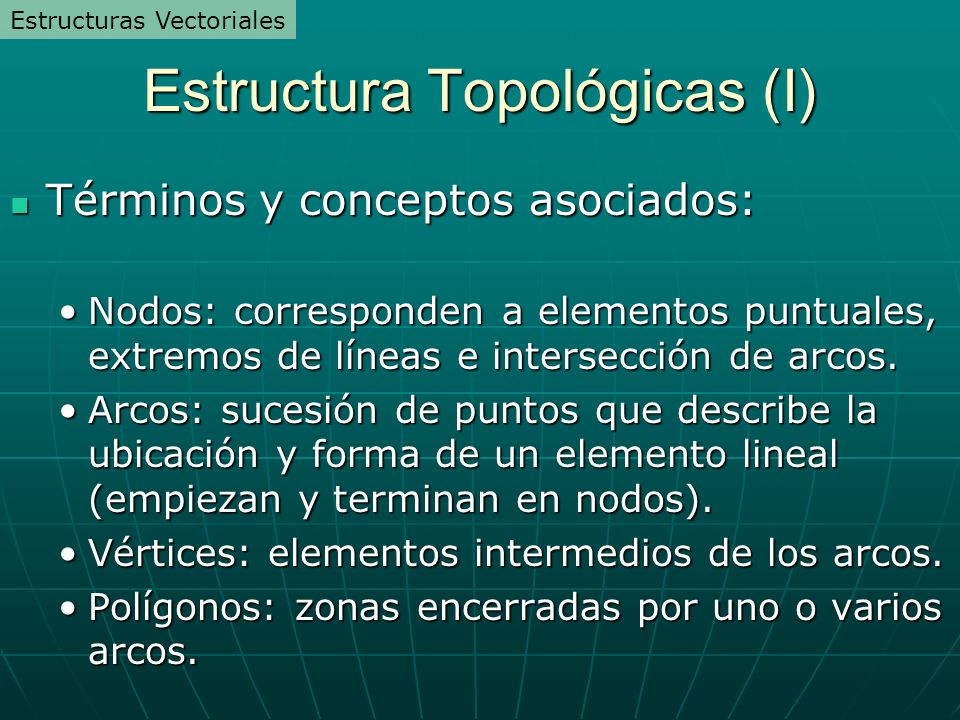

Estructura Topológicas (I) Términos y conceptos asociados: Términos y conceptos asociados: Nodos: corresponden a elementos puntuales, extremos de líneas e intersección de arcos.Nodos: corresponden a elementos puntuales, extremos de líneas e intersección de arcos. Arcos: sucesión de puntos que describe la ubicación y forma de un elemento lineal (empiezan y terminan en nodos).Arcos: sucesión de puntos que describe la ubicación y forma de un elemento lineal (empiezan y terminan en nodos). Vértices: elementos intermedios de los arcos.Vértices: elementos intermedios de los arcos. Polígonos: zonas encerradas por uno o varios arcos.Polígonos: zonas encerradas por uno o varios arcos. Estructuras Vectoriales
21

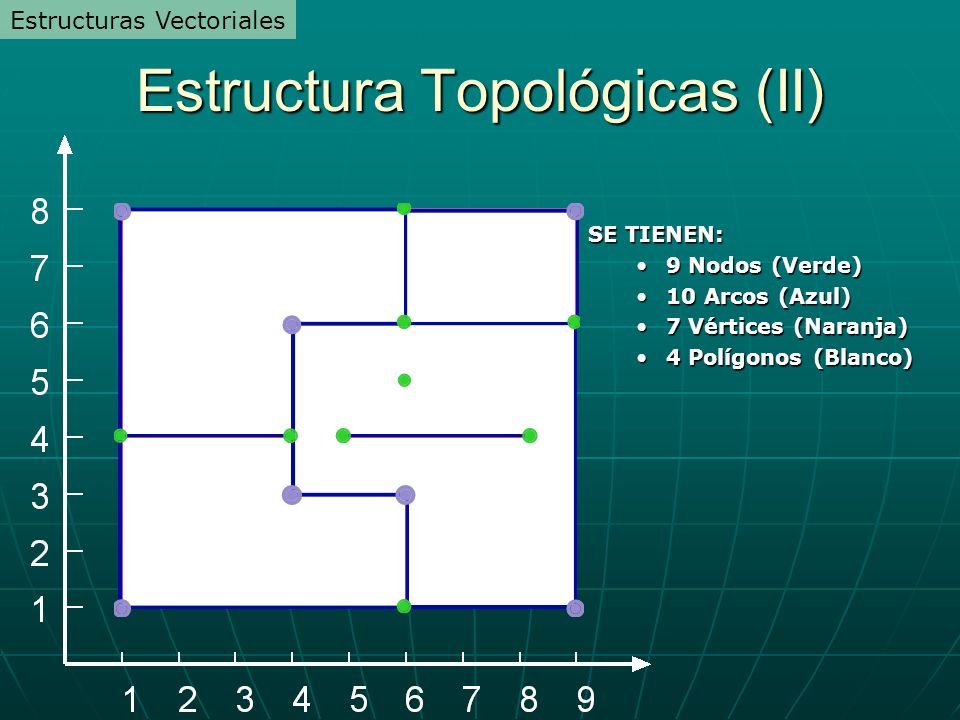

Estructura Topológicas (II) SE TIENEN: 9 Nodos (Verde)9 Nodos (Verde) 10 Arcos (Azul)10 Arcos (Azul) 7 Vértices (Naranja)7 Vértices (Naranja) 4 Polígonos (Blanco)4 Polígonos (Blanco) Estructuras Vectoriales
22

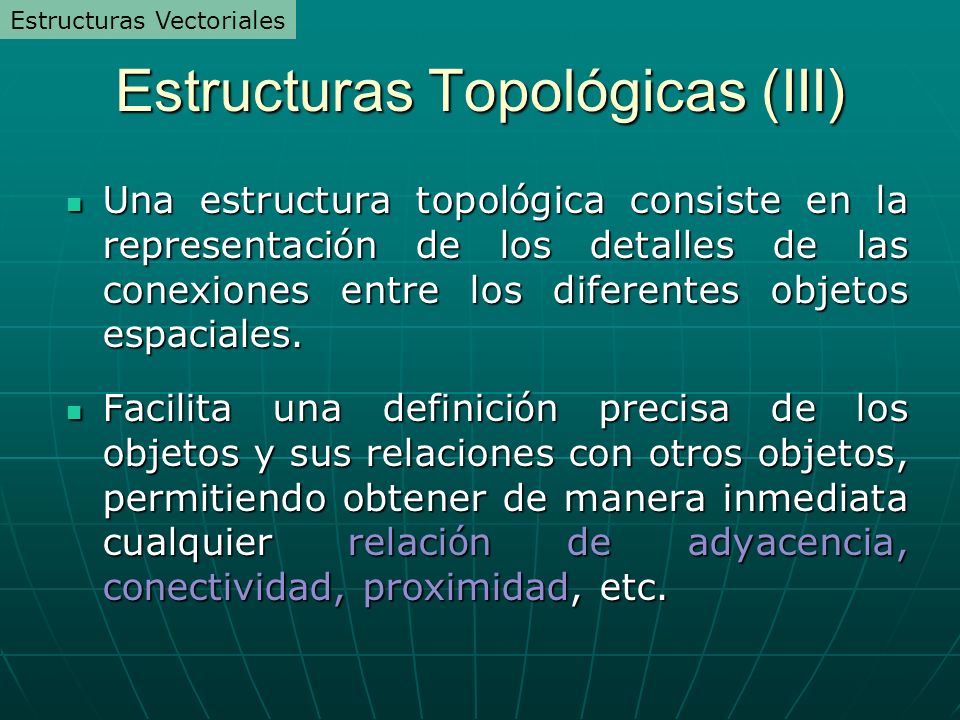

Estructuras Topológicas (III) Una estructura topol ó gica consiste en la representaci ó n de los detalles de las conexiones entre los diferentes objetos espaciales. Una estructura topol ó gica consiste en la representaci ó n de los detalles de las conexiones entre los diferentes objetos espaciales. Facilita una definici ó n precisa de los objetos y sus relaciones con otros objetos, permitiendo obtener de manera inmediata cualquier relaci ó n de adyacencia, conectividad, proximidad, etc. Facilita una definici ó n precisa de los objetos y sus relaciones con otros objetos, permitiendo obtener de manera inmediata cualquier relaci ó n de adyacencia, conectividad, proximidad, etc. Estructuras Vectoriales
23

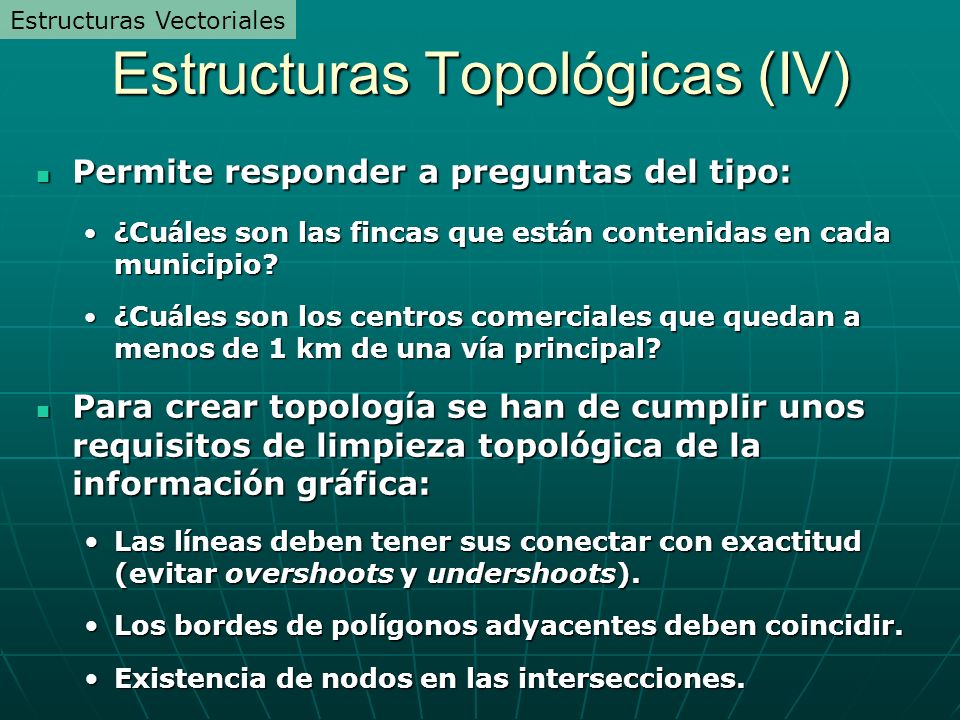

Estructuras Topológicas (IV) Permite responder a preguntas del tipo: Permite responder a preguntas del tipo: ¿ Cu á les son las fincas que est á n contenidas en cada municipio?¿ Cu á les son las fincas que est á n contenidas en cada municipio? ¿ Cu á les son los centros comerciales que quedan a menos de 1 km de una v í a principal?¿ Cu á les son los centros comerciales que quedan a menos de 1 km de una v í a principal? Para crear topolog í a se han de cumplir unos requisitos de limpieza topol ó gica de la informaci ó n gr á fica: Para crear topolog í a se han de cumplir unos requisitos de limpieza topol ó gica de la informaci ó n gr á fica: Las l í neas deben tener sus conectar con exactitud (evitar overshoots y undershoots).Las l í neas deben tener sus conectar con exactitud (evitar overshoots y undershoots). Los bordes de pol í gonos adyacentes deben coincidir.Los bordes de pol í gonos adyacentes deben coincidir. Existencia de nodos en las intersecciones.Existencia de nodos en las intersecciones. Estructuras Vectoriales
24

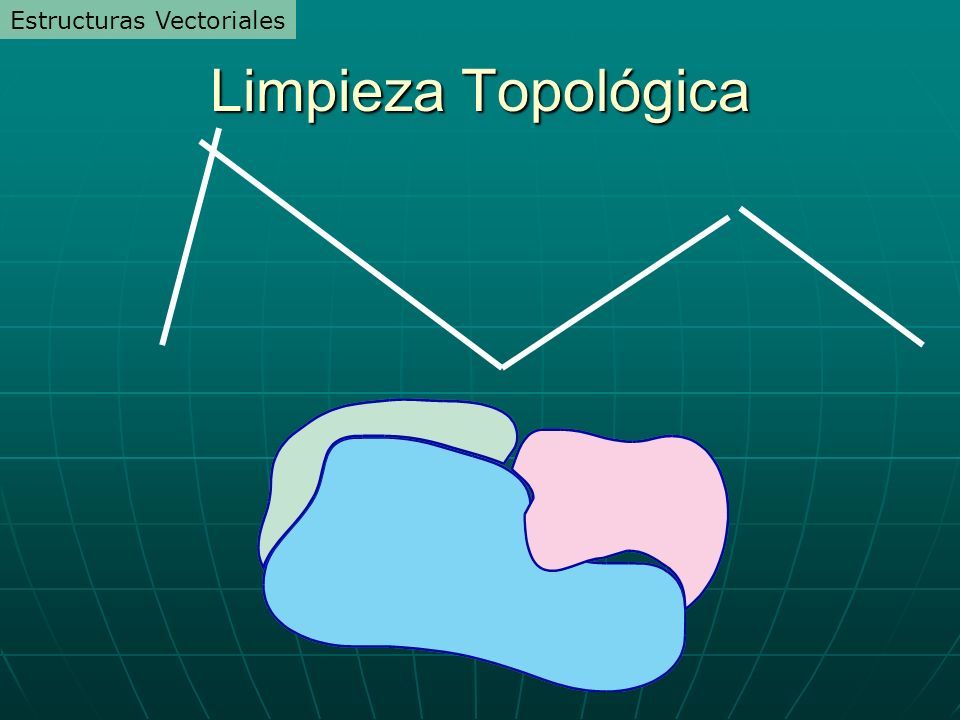

Limpieza Topológica Estructuras Vectoriales
25

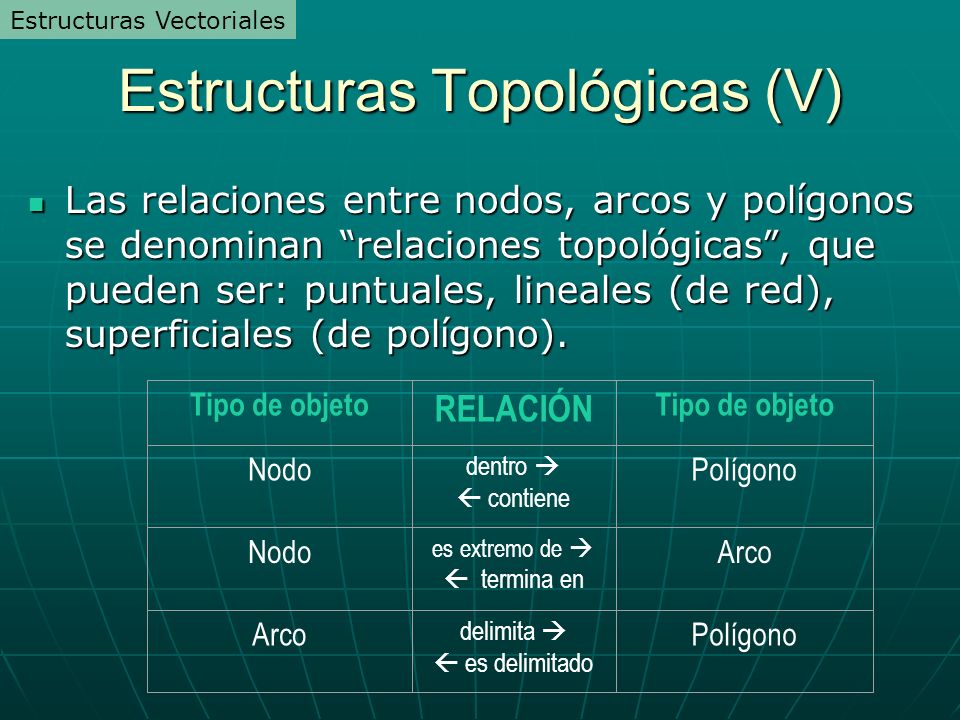

Estructuras Topológicas (V) Las relaciones entre nodos, arcos y pol í gonos se denominan “ relaciones topol ó gicas ”, que pueden ser: puntuales, lineales (de red), superficiales (de pol í gono). Las relaciones entre nodos, arcos y pol í gonos se denominan “ relaciones topol ó gicas ”, que pueden ser: puntuales, lineales (de red), superficiales (de pol í gono). Tipo de objeto RELACIÓN Tipo de objeto Nodo dentro contiene Polígono Nodo es extremo de termina en Arco delimita es delimitado Polígono Estructuras Vectoriales
26

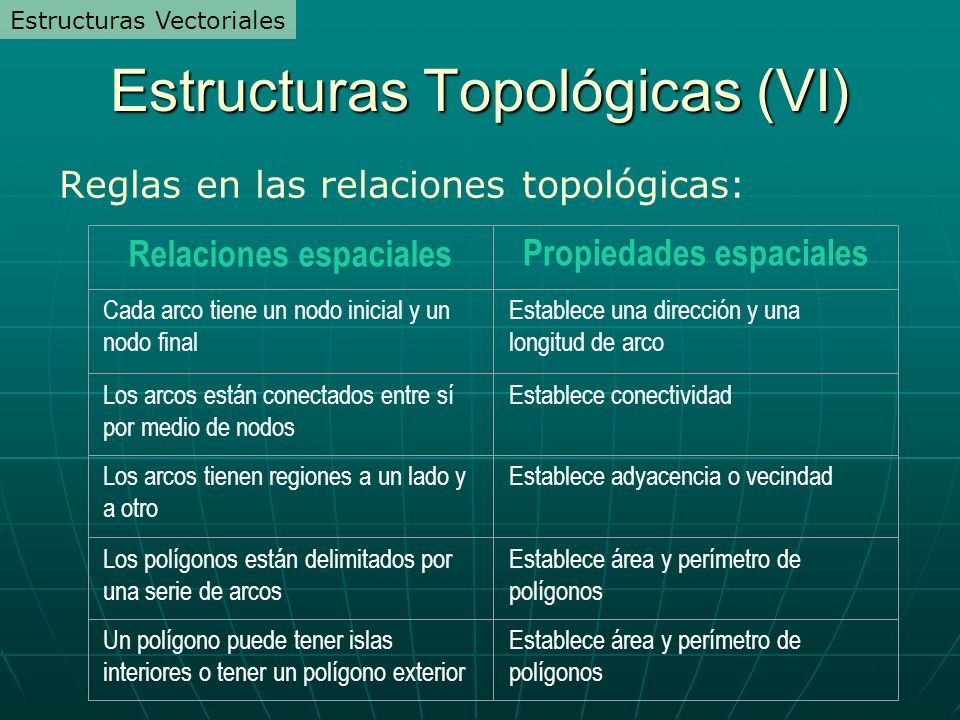

Estructuras Topológicas (VI) Reglas en las relaciones topológicas: Relaciones espacialesPropiedades espaciales Cada arco tiene un nodo inicial y un nodo final Establece una dirección y una longitud de arco Los arcos están conectados entre sí por medio de nodos Establece conectividad Los arcos tienen regiones a un lado y a otro Establece adyacencia o vecindad Los polígonos están delimitados por una serie de arcos Establece área y perímetro de polígonos Un polígono puede tener islas interiores o tener un polígono exterior Establece área y perímetro de polígonos Estructuras Vectoriales
27

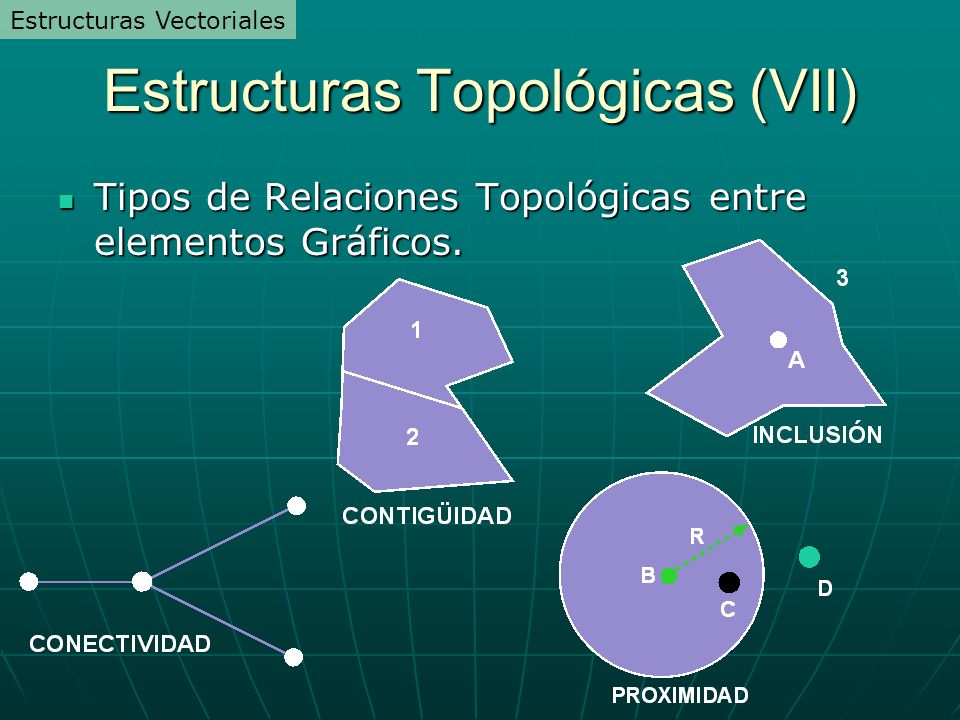

Estructuras Topológicas (VII) Tipos de Relaciones Topológicas entre elementos Gráficos. Tipos de Relaciones Topológicas entre elementos Gráficos. Estructuras Vectoriales
28

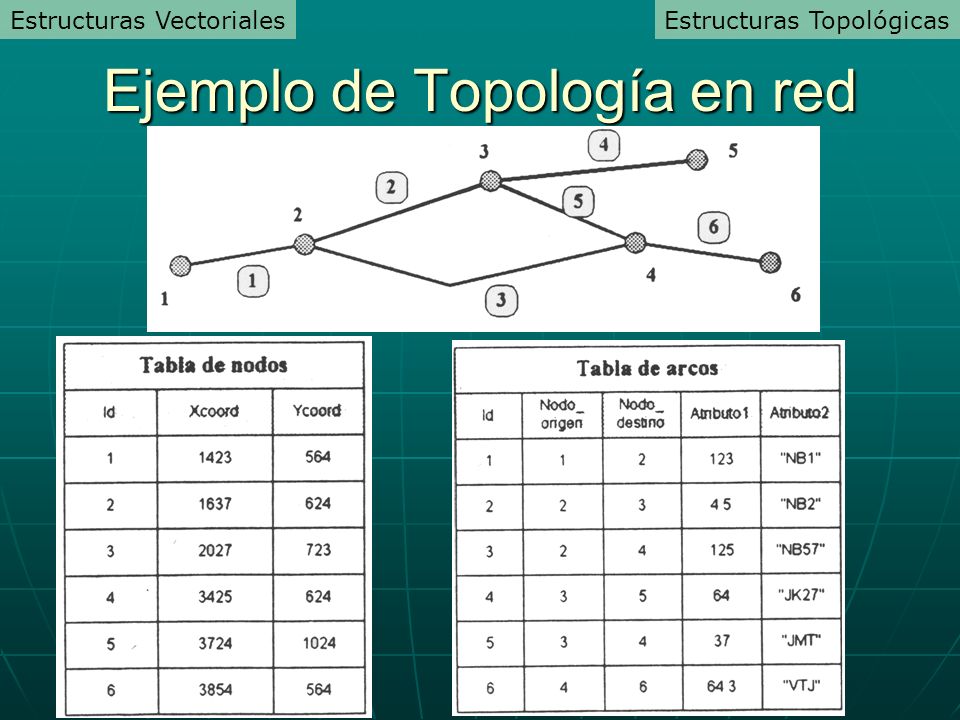

Ejemplo de Topología en red Estructuras TopológicasEstructuras Vectoriales
29

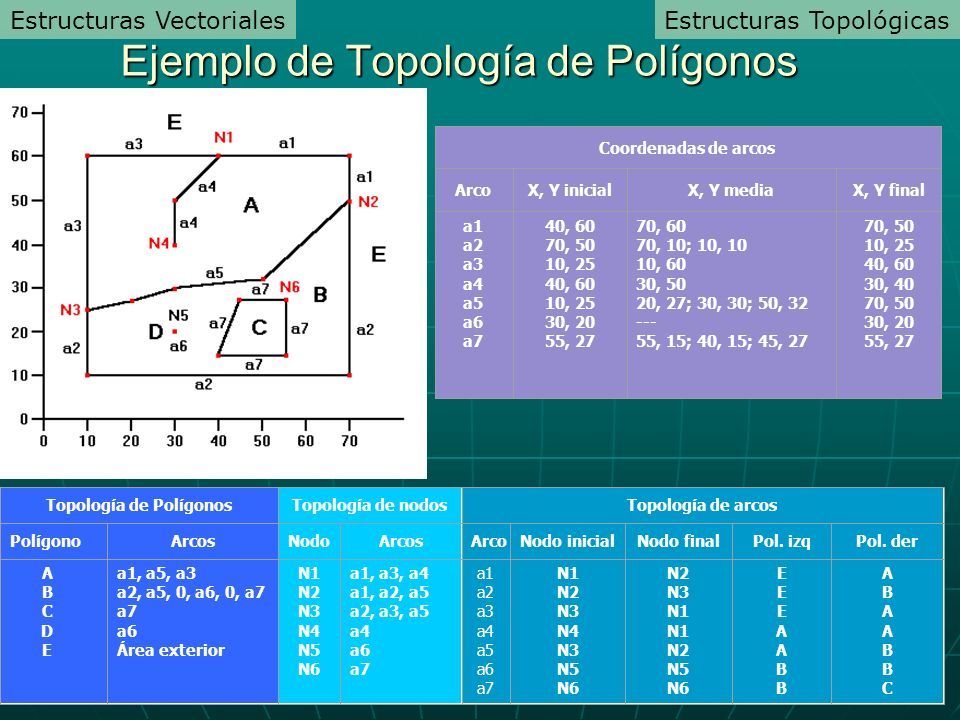

a1 a2 a3 a4 a5 a6 a7 N1 N2 N3 N4 N3 N5 N6 N2 N3 N1 N1 N2 N5 N6 EEEAABBEEEAABB ABAABBCABAABBC Topología de arcos ArcoNodo inicialNodo finalPol. izqPol. der Ejemplo de Topología de Polígonos Coordenadas de arcos ArcoX, Y inicialX, Y mediaX, Y final a1 a2 a3 a4 a5 a6 a7 40, 60 70, 50 10, 25 40, 60 10, 25 30, 20 55, 27 70, 60 70, 10; 10, 10 10, 60 30, 50 20, 27; 30, 30; 50, 32 --- 55, 15; 40, 15; 45, 27 70, 50 10, 25 40, 60 30, 40 70, 50 30, 20 55, 27 ABCDEABCDE a1, a5, a3 a2, a5, 0, a6, 0, a7 a7 a6 Área exterior Topología de Polígonos PolígonoArcos N1 N2 N3 N4 N5 N6 a1, a3, a4 a1, a2, a5 a2, a3, a5 a4 a6 a7 Topología de nodos NodoArcos Estructuras TopológicasEstructuras Vectoriales
30
24 8 1012 1614 3 6 7 11 Juego Lineal Estructuras TopológicasEstructuras Vectoriales 1
31

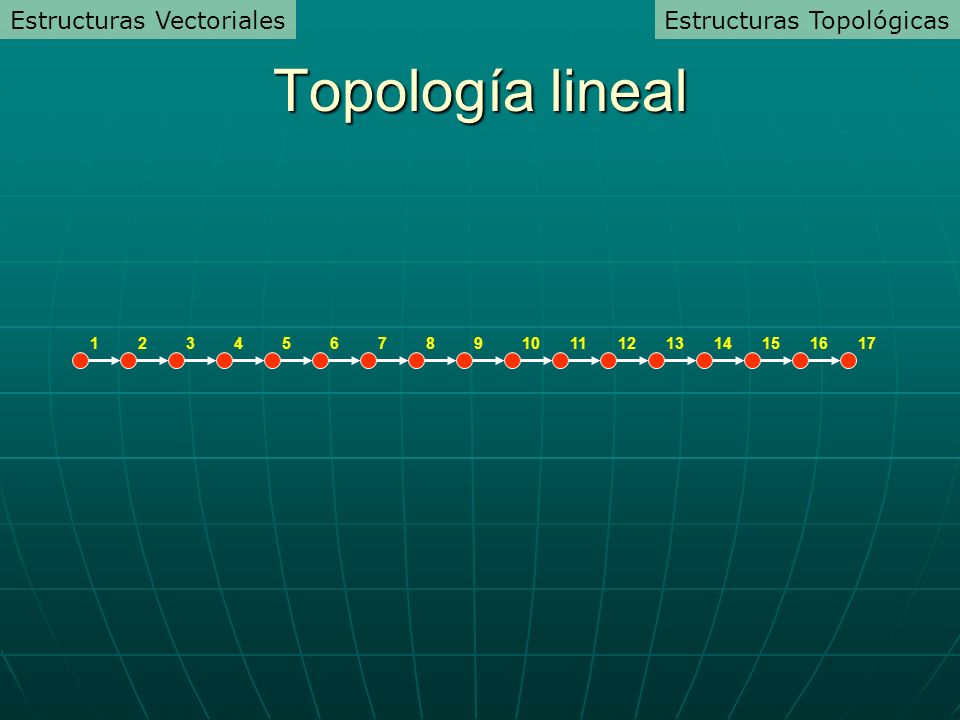

1361716251512414119131087 Topología lineal Estructuras TopológicasEstructuras Vectoriales
32

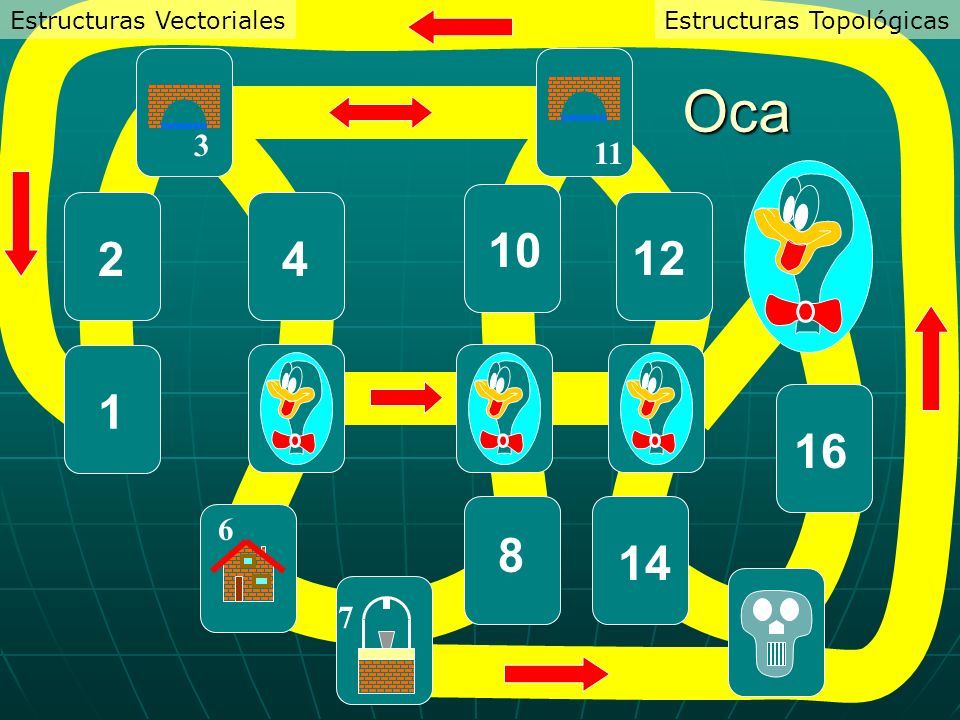

24 8 1012 1614 3 6 7 11 Oca Estructuras TopológicasEstructuras Vectoriales 1
33

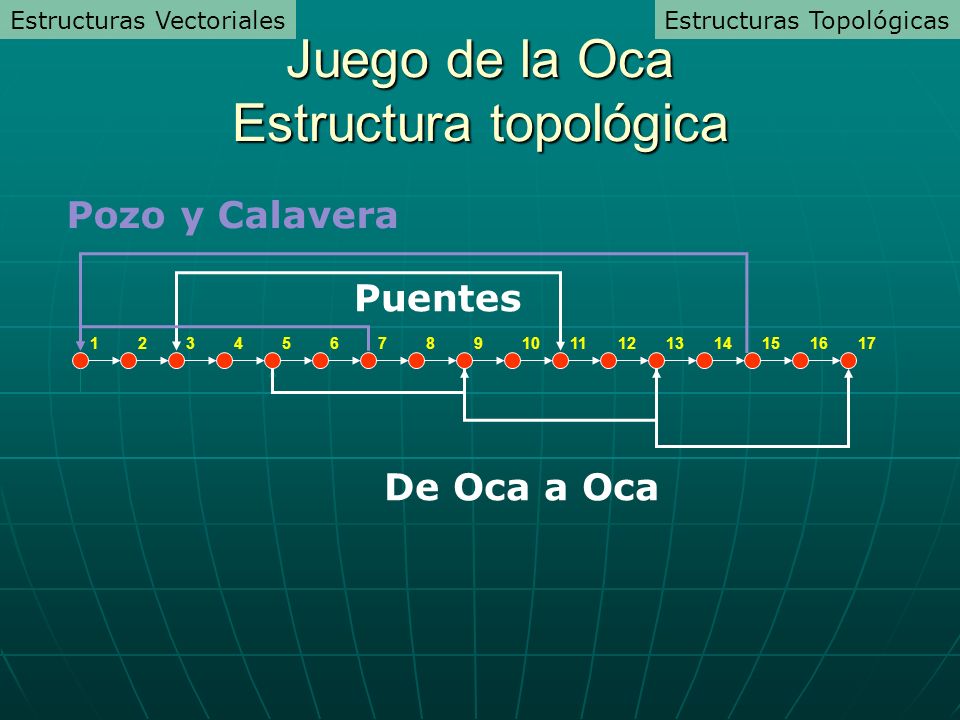

1361716251512414119131087 De Oca a Oca Pozo y Calavera Puentes Juego de la Oca Estructura topológica Estructuras TopológicasEstructuras Vectoriales
34

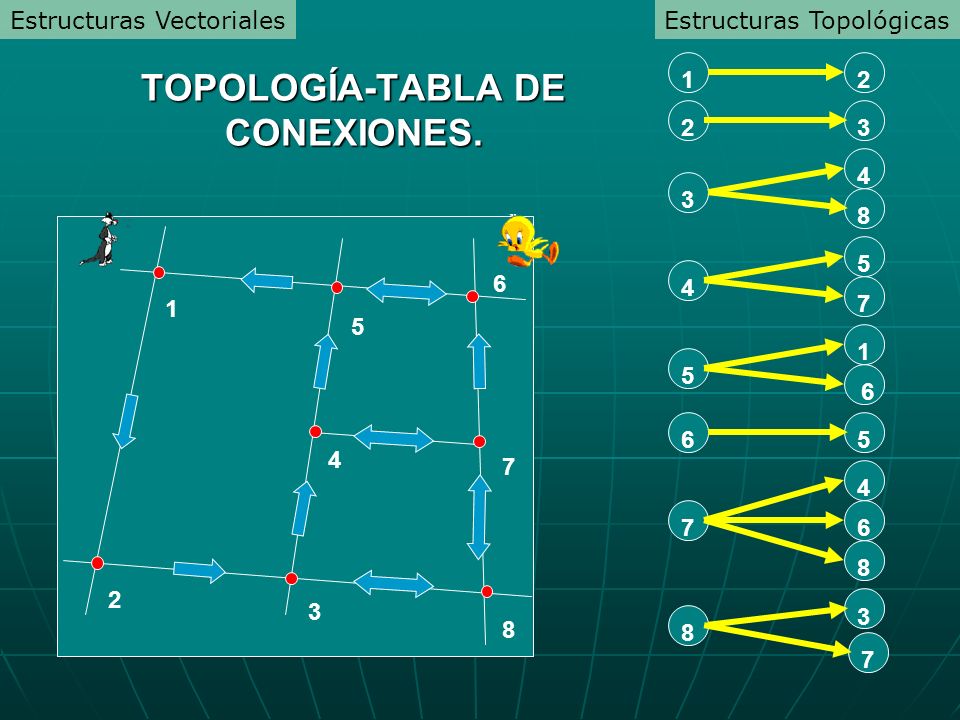

1 4 7 8 6 5 3 2 8 3 7 6 7 4 8 56 5 16 4 57 3 482312 TOPOLOGÍA-TABLA DE CONEXIONES. Estructuras TopológicasEstructuras Vectoriales
35

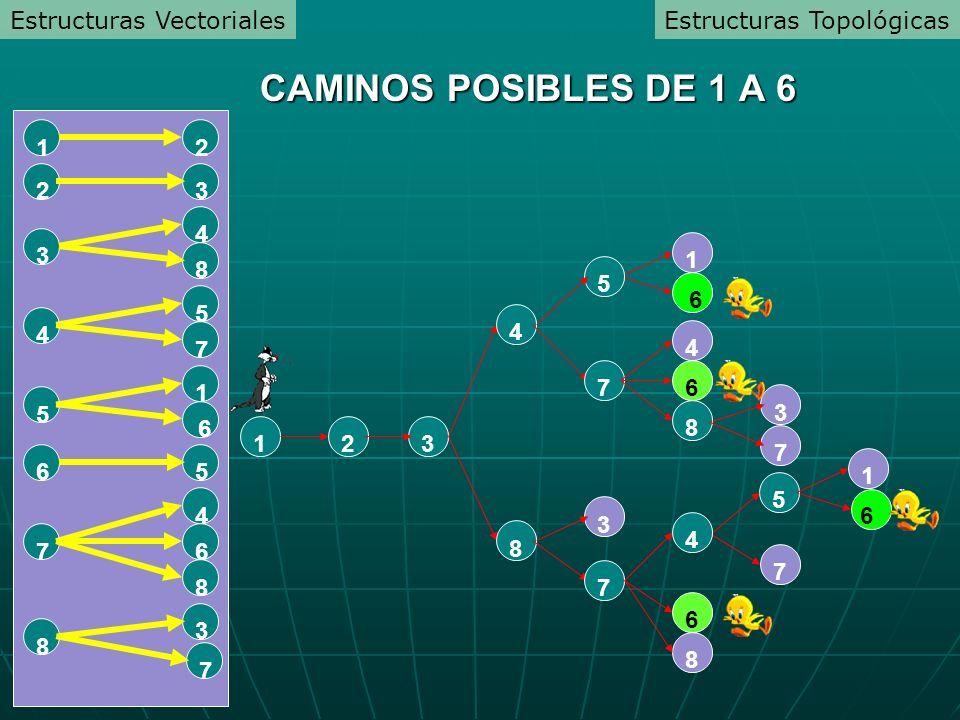

1231 6 8 45 7 6 8 4 3 7 5 7 8 6 41 6 3 7 8 3 7 67 4 8 56 5 1 6 4 5 7 3 4 8 23 12 CAMINOS POSIBLES DE 1 A 6 Estructuras TopológicasEstructuras Vectoriales
36

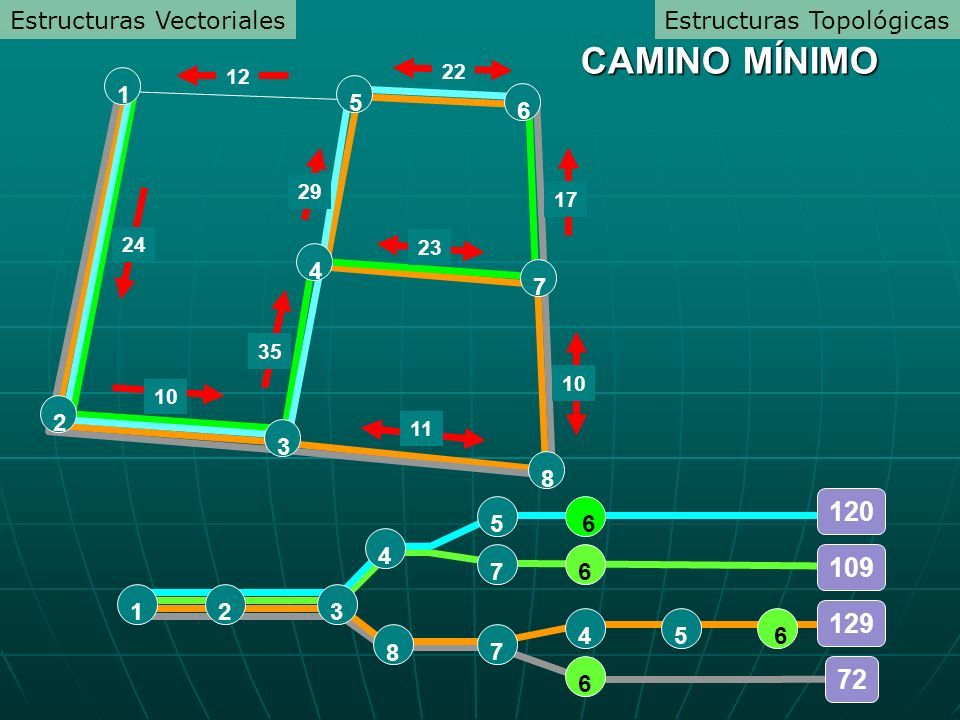

123 6 8 4 5 76 7 5 6 46 120 109 129 72 1 4 7 8 6 5 3 2 10 17 22 29 23 11 35 10 24 12 CAMINO MÍNIMO Estructuras TopológicasEstructuras Vectoriales
37

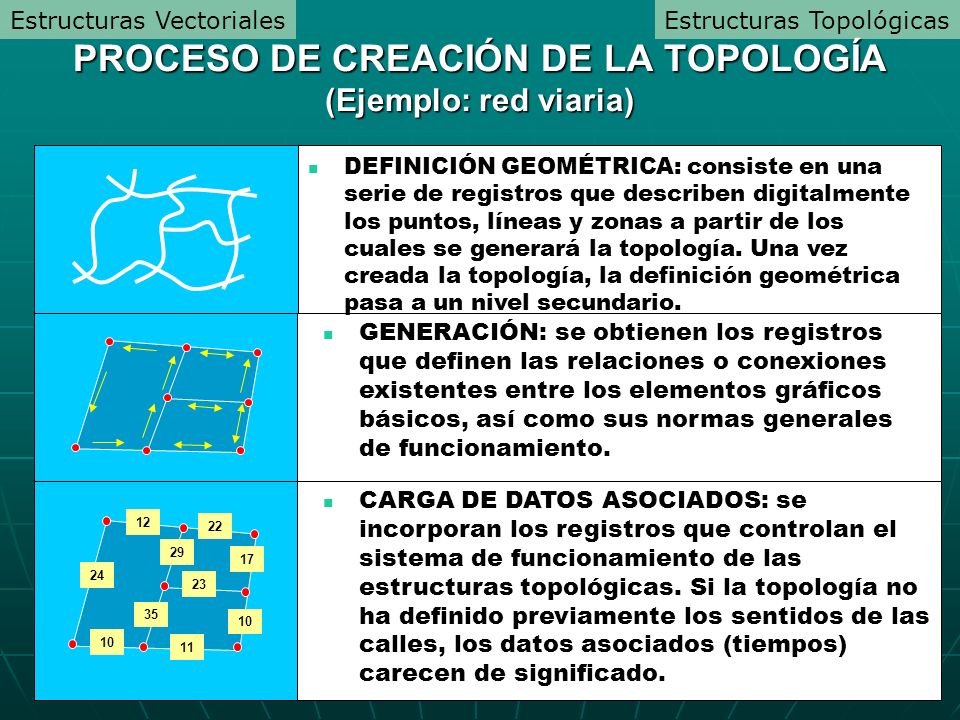

GENERACIÓN: se obtienen los registros que definen las relaciones o conexiones existentes entre los elementos gráficos básicos, así como sus normas generales de funcionamiento. 24 12 10 22 29 35 23 11 17 CARGA DE DATOS ASOCIADOS: se incorporan los registros que controlan el sistema de funcionamiento de las estructuras topológicas. Si la topología no ha definido previamente los sentidos de las calles, los datos asociados (tiempos) carecen de significado. PROCESO DE CREACIÓN DE LA TOPOLOGÍA (Ejemplo: red viaria) DEFINICIÓN GEOMÉTRICA: consiste en una serie de registros que describen digitalmente los puntos, líneas y zonas a partir de los cuales se generará la topología. Una vez creada la topología, la definición geométrica pasa a un nivel secundario. Estructuras TopológicasEstructuras Vectoriales
38

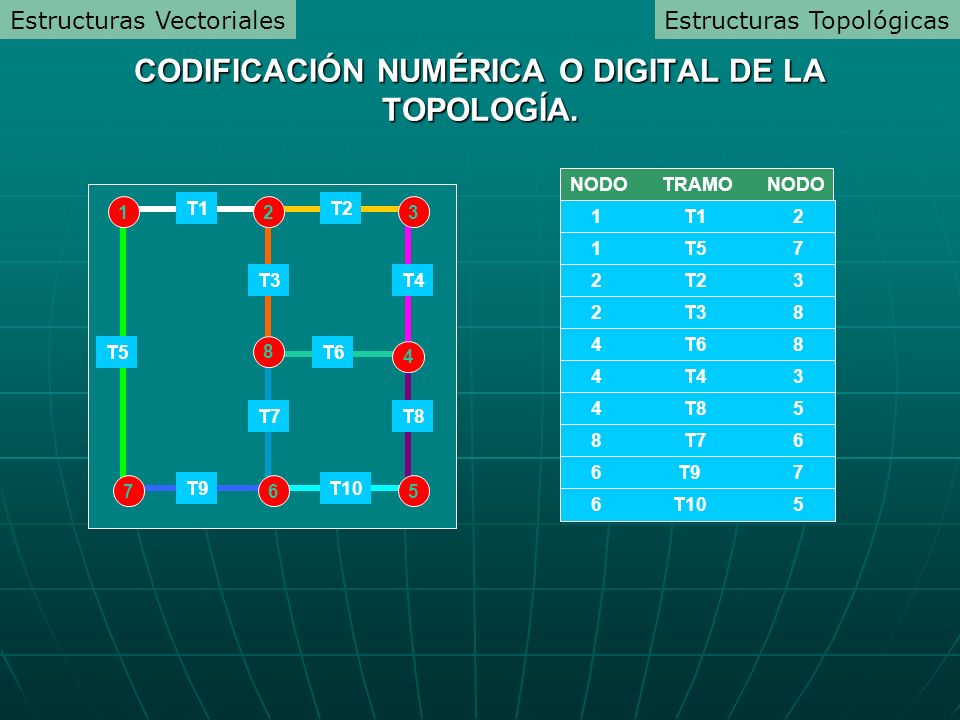

4 132 567 8 T1T2 T9 T6 T10 T5 T3 T7 T4 T8 NODO TRAMO NODO 1 T1 2 1 T5 7 2 T2 3 2 T3 8 4 T6 8 4 T4 3 4 T8 5 8 T7 6 6 T9 7 6 T10 5 CODIFICACIÓN NUMÉRICA O DIGITAL DE LA TOPOLOGÍA. Estructuras TopológicasEstructuras Vectoriales
39

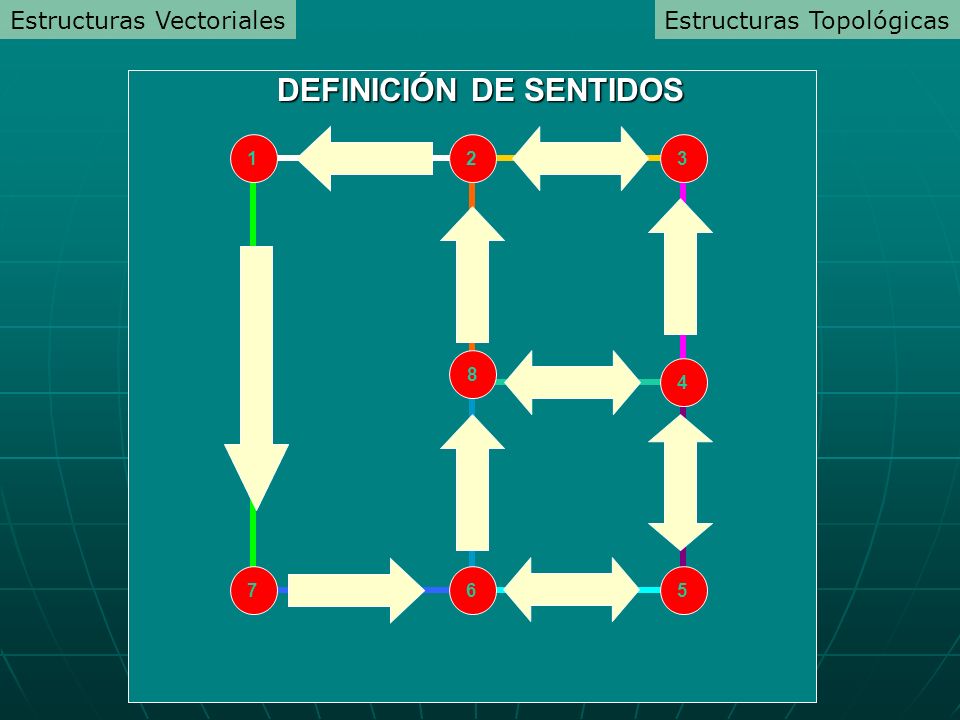

4 1 3 2 5 6 7 8 DEFINICIÓN DE SENTIDOS Estructuras TopológicasEstructuras Vectoriales
40

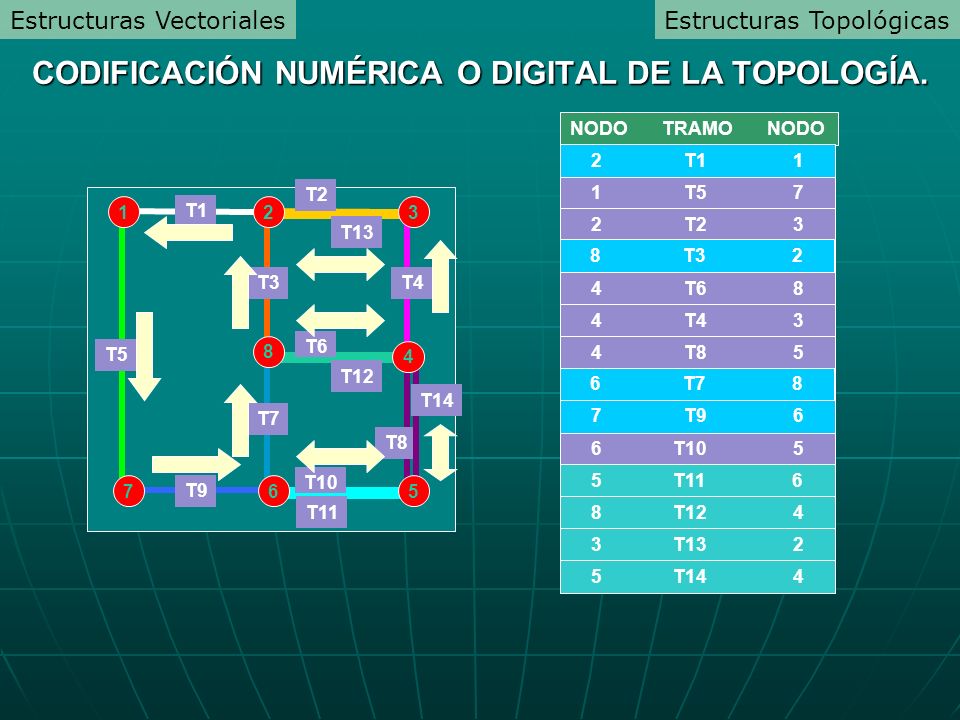

NODO TRAMO NODO 1 T1 2 1 T5 7 2 T2 3 2 T3 8 4 T6 8 4 T4 3 4 T8 5 8 T7 6 6 T9 7 6 T10 5 T1 T2 T9 T6 T10 T5 T3 T7 T4 T8 2 T1 1 8 T3 2 6 T7 8 7 T9 6 T11 T12 T13 T14 1 7 23 8 4 65 5 T11 6 8 T12 4 3 T13 2 5 T14 4 CODIFICACIÓN NUMÉRICA O DIGITAL DE LA TOPOLOGÍA. Estructuras TopológicasEstructuras Vectoriales
41

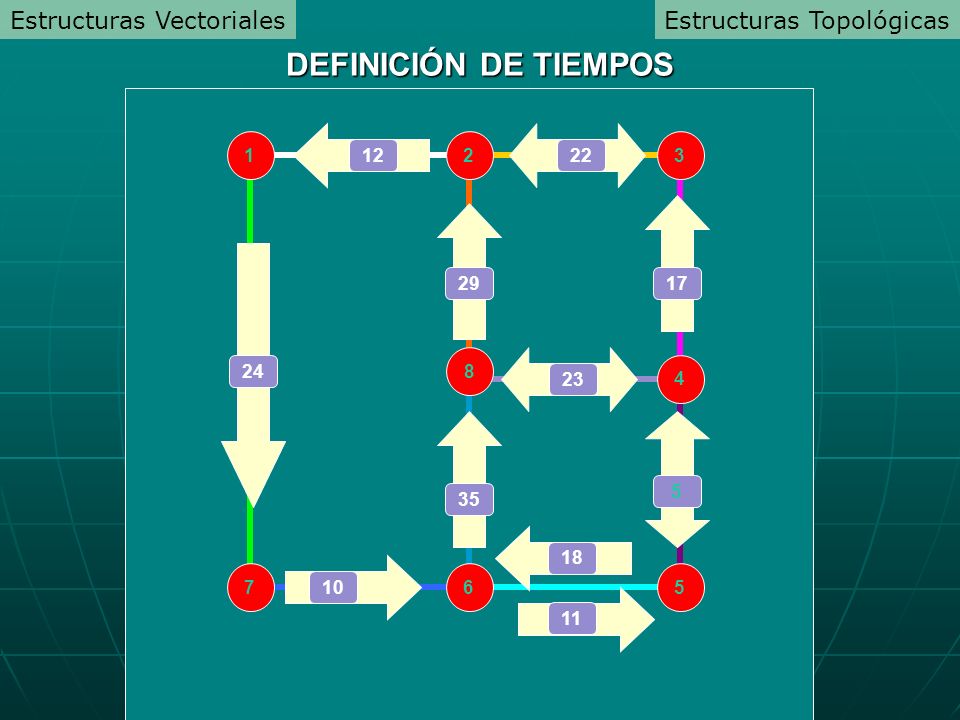

4 1 3 2 5 6 7 8 24 29 23 35 5 17 1222 10 DEFINICIÓN DE TIEMPOS Estructuras TopológicasEstructuras Vectoriales 18 11
42

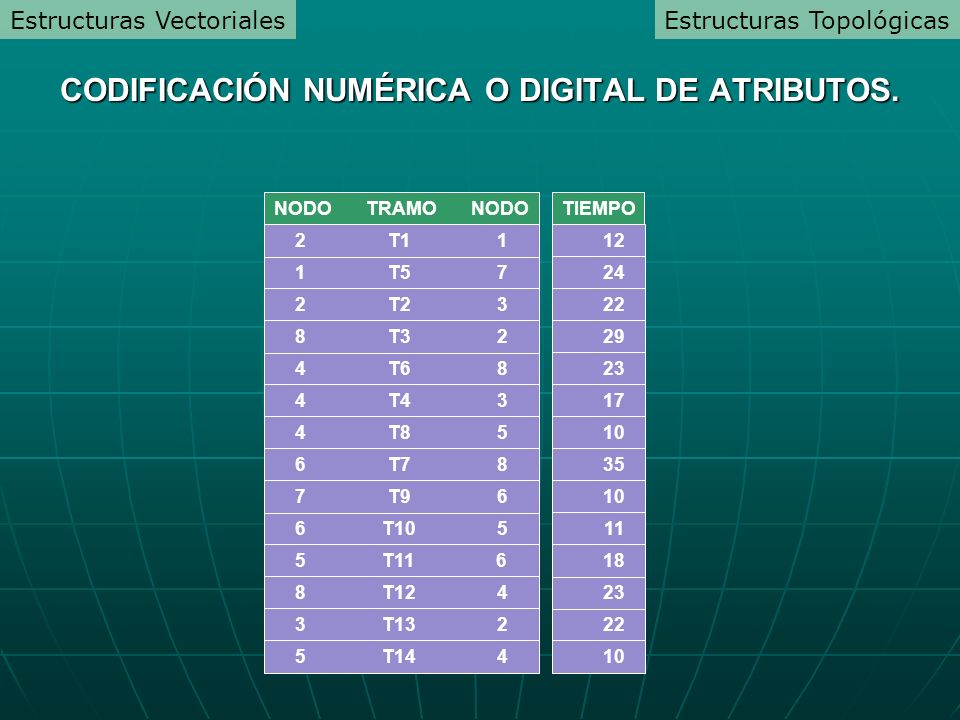

NODO TRAMO NODO 1 T5 7 2 T2 3 4 T6 8 4 T4 3 4 T8 5 6 T10 5 2 T1 1 8 T3 2 6 T7 8 7 T9 6 5 T11 6 8 T12 4 3 T13 2 5 T14 4 TIEMPO 12 24 22 29 23 17 10 35 10 11 18 CODIFICACIÓN NUMÉRICA O DIGITAL DE ATRIBUTOS. Estructuras TopológicasEstructuras Vectoriales
43

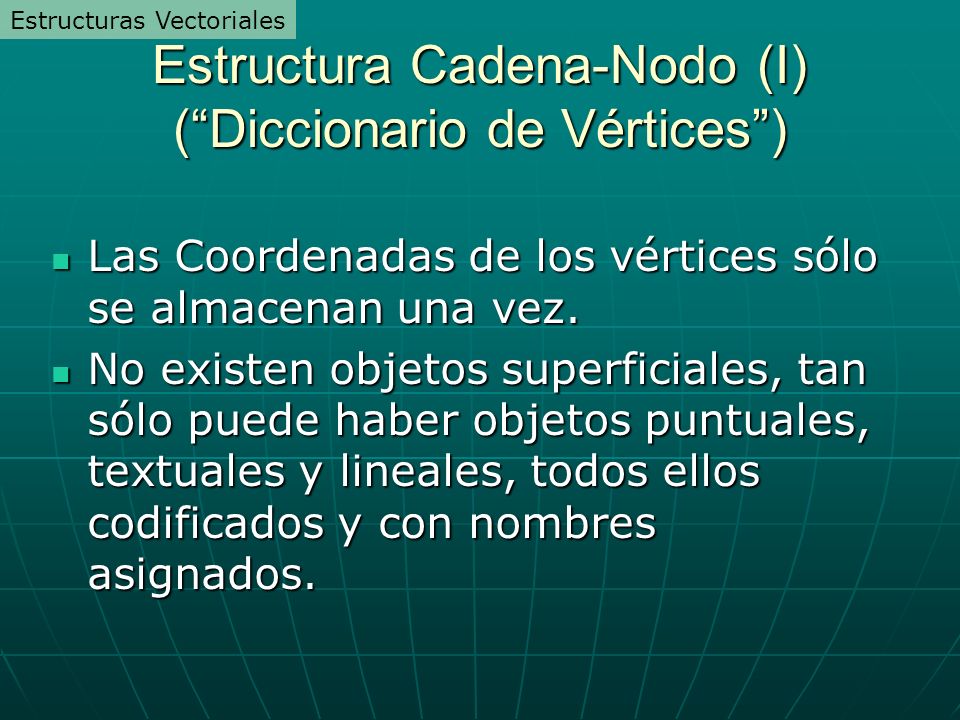

Estructura Cadena-Nodo (I) (“Diccionario de Vértices”) Las Coordenadas de los vértices sólo se almacenan una vez. Las Coordenadas de los vértices sólo se almacenan una vez. No existen objetos superficiales, tan sólo puede haber objetos puntuales, textuales y lineales, todos ellos codificados y con nombres asignados. No existen objetos superficiales, tan sólo puede haber objetos puntuales, textuales y lineales, todos ellos codificados y con nombres asignados. Estructuras Vectoriales
44

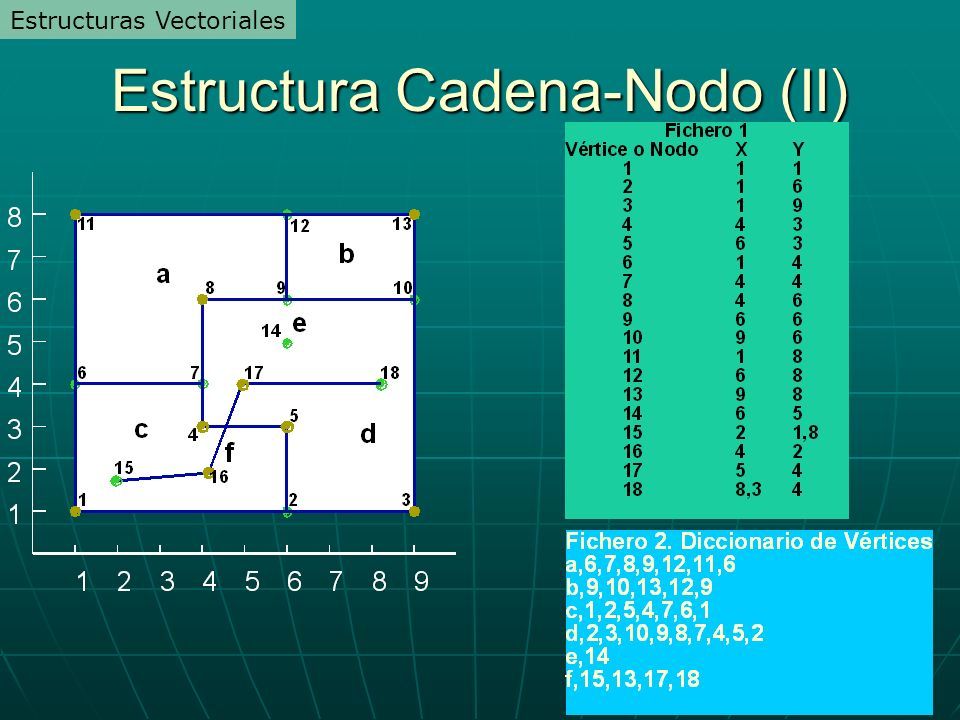

Estructura Cadena-Nodo (II) Estructuras Vectoriales
45

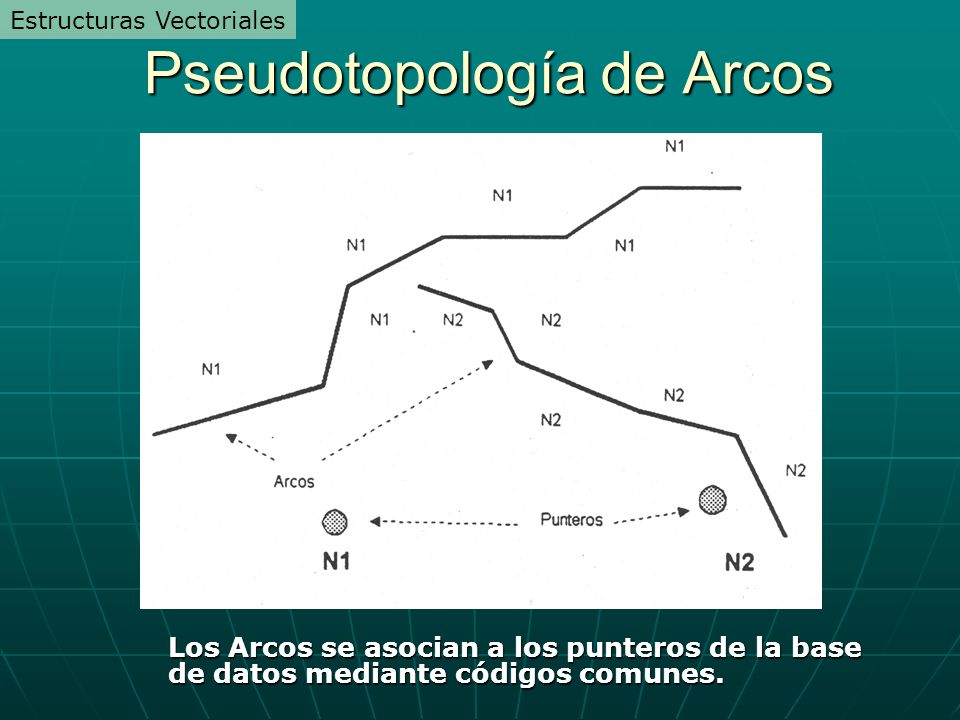

Pseudotopología de Arcos Los Arcos se asocian a los punteros de la base de datos mediante códigos comunes. Estructuras Vectoriales
46

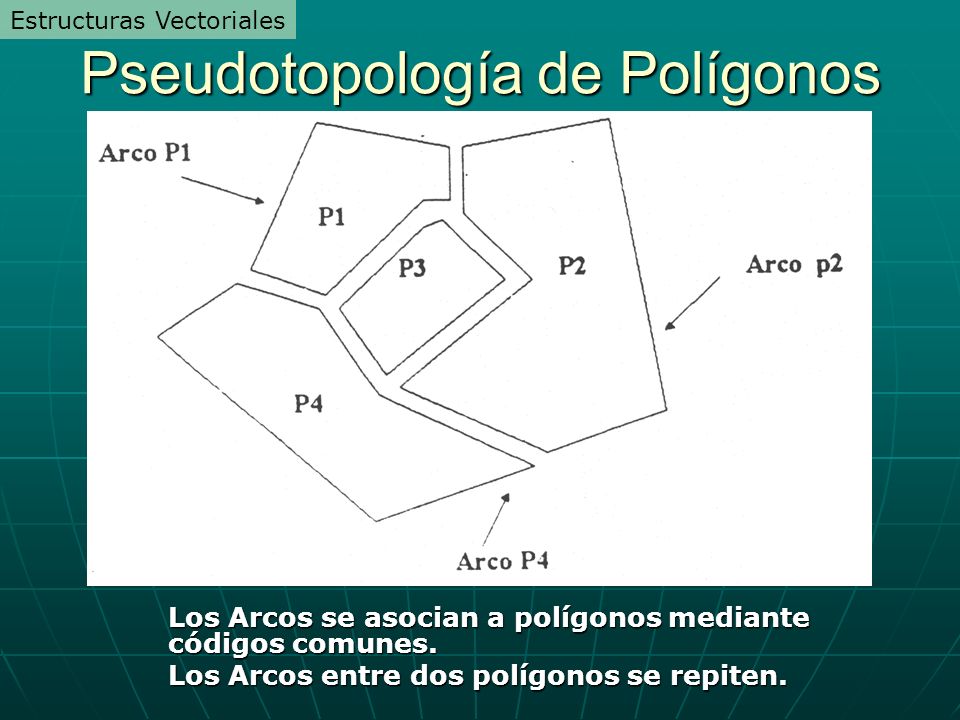

Pseudotopología de Polígonos Los Arcos se asocian a polígonos mediante códigos comunes. Los Arcos entre dos polígonos se repiten. Estructuras Vectoriales
47

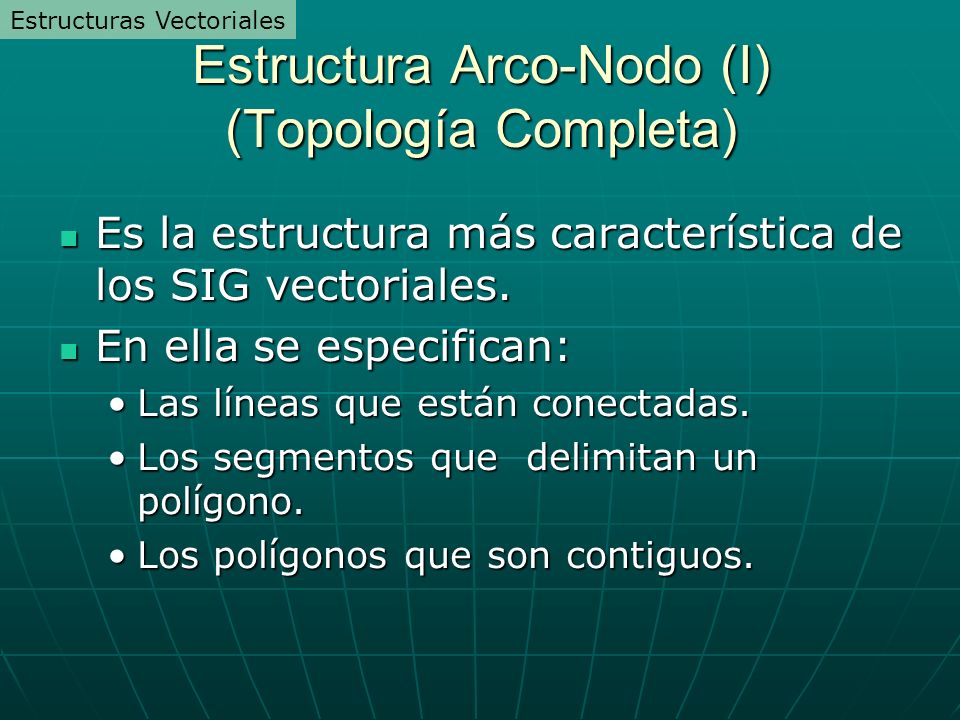

Estructura Arco-Nodo (I) (Topología Completa) Es la estructura más característica de los SIG vectoriales. Es la estructura más característica de los SIG vectoriales. En ella se especifican: En ella se especifican: Las líneas que están conectadas.Las líneas que están conectadas. Los segmentos que delimitan un polígono.Los segmentos que delimitan un polígono. Los polígonos que son contiguos.Los polígonos que son contiguos. Estructuras Vectoriales
48

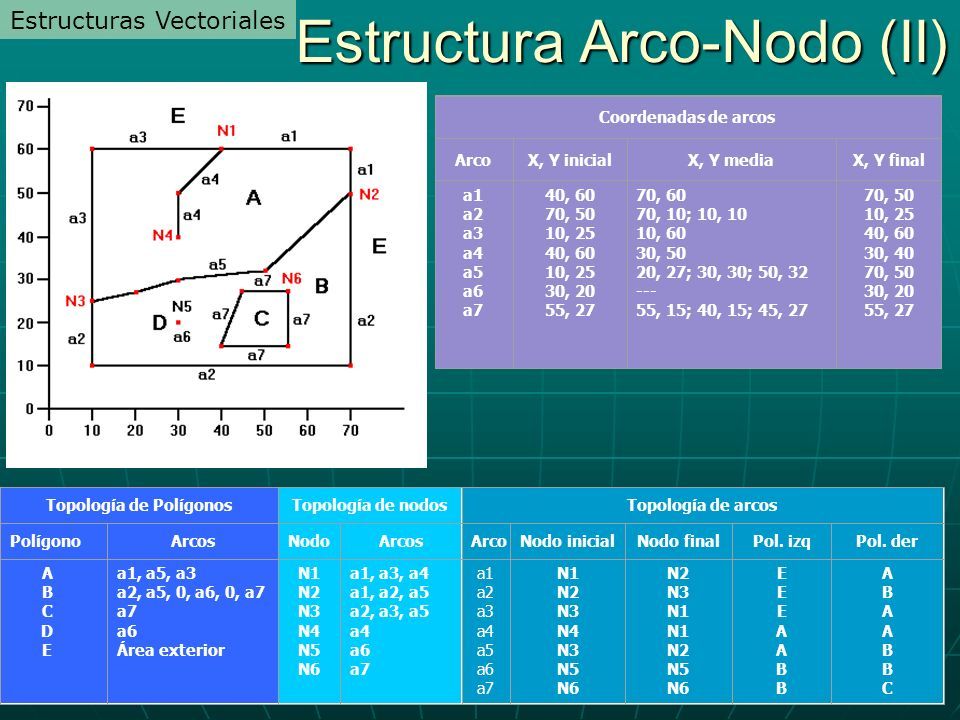

a1 a2 a3 a4 a5 a6 a7 N1 N2 N3 N4 N3 N5 N6 N2 N3 N1 N1 N2 N5 N6 EEEAABBEEEAABB ABAABBCABAABBC Topología de arcos ArcoNodo inicialNodo finalPol. izqPol. der Coordenadas de arcos ArcoX, Y inicialX, Y mediaX, Y final a1 a2 a3 a4 a5 a6 a7 40, 60 70, 50 10, 25 40, 60 10, 25 30, 20 55, 27 70, 60 70, 10; 10, 10 10, 60 30, 50 20, 27; 30, 30; 50, 32 --- 55, 15; 40, 15; 45, 27 70, 50 10, 25 40, 60 30, 40 70, 50 30, 20 55, 27 ABCDEABCDE a1, a5, a3 a2, a5, 0, a6, 0, a7 a7 a6 Área exterior Topología de Polígonos PolígonoArcos N1 N2 N3 N4 N5 N6 a1, a3, a4 a1, a2, a5 a2, a3, a5 a4 a6 a7 Topología de nodos NodoArcos Estructura Arco-Nodo (II) Estructuras Vectoriales
49

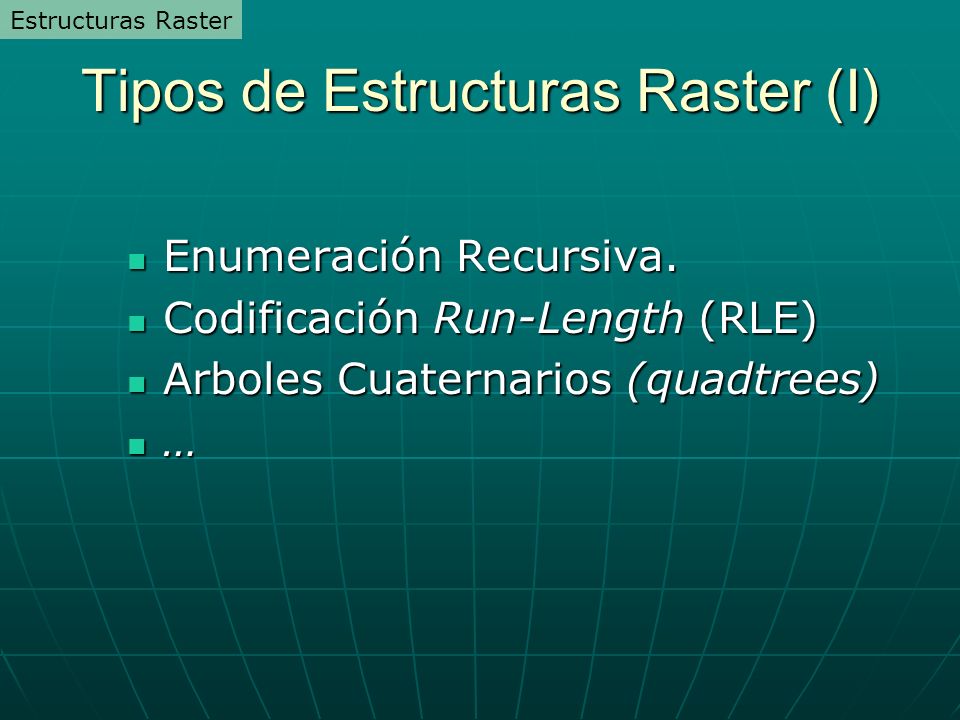

Tipos de Estructuras Raster (I) Enumeración Recursiva. Enumeración Recursiva. Codificación Run-Length (RLE) Codificación Run-Length (RLE) Arboles Cuaternarios (quadtrees) Arboles Cuaternarios (quadtrees) … Estructuras Raster
50

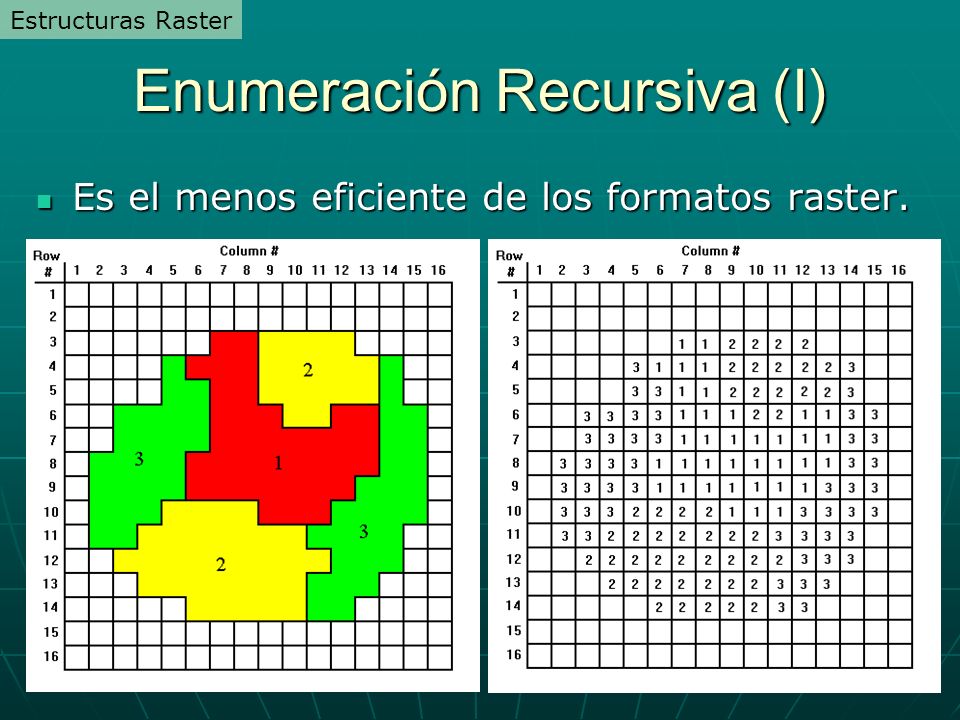

Enumeración Recursiva (I) Es el menos eficiente de los formatos raster. Es el menos eficiente de los formatos raster. Estructuras Raster
51

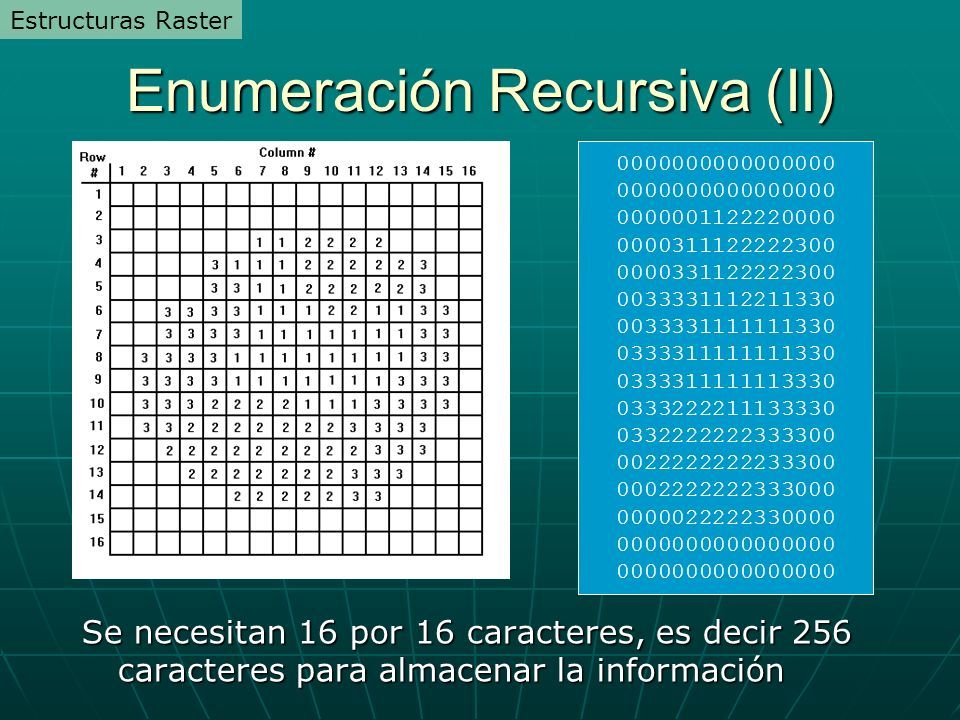

Enumeración Recursiva (II) 0000000000000000 0000001122220000 0000311122222300 0000331122222300 0033331112211330 0033331111111330 0333311111111330 0333311111113330 0333222211133330 0332222222333300 0022222222233300 0002222222333000 0000022222330000 0000000000000000 Estructuras Raster Se necesitan 16 por 16 caracteres, es decir 256 caracteres para almacenar la información
52

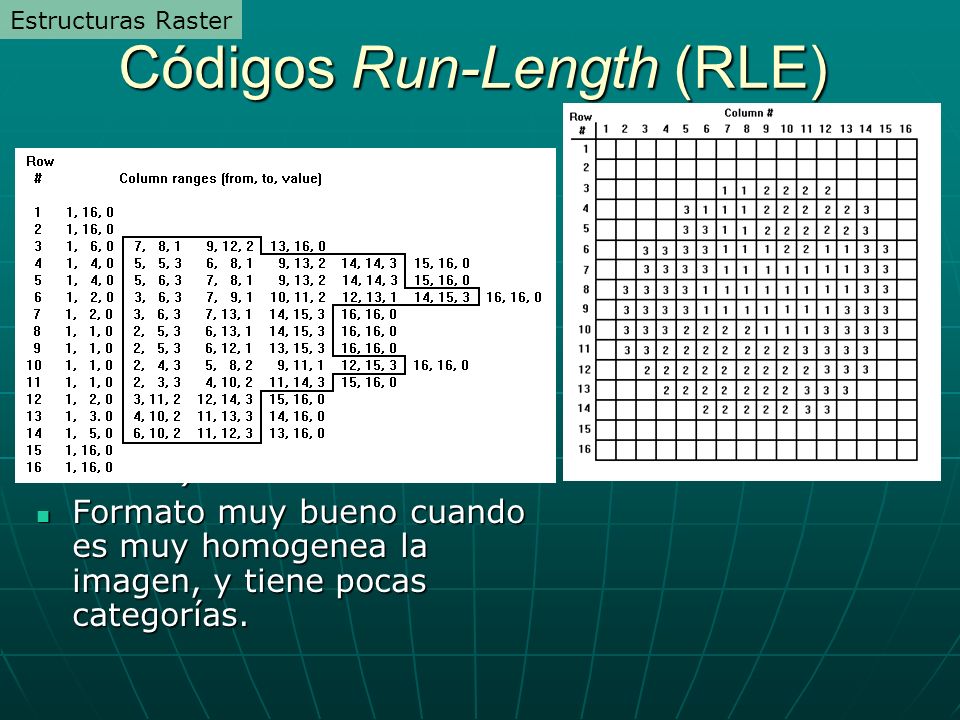

Códigos Run-Length (RLE) Para condensar la información, las filas que tienen el mismo valor se registran de izquierda a derecha y se almacenan como tramos. Cada tramo se determina mediante la celda inicial y la final (con un valor común). Para condensar la información, las filas que tienen el mismo valor se registran de izquierda a derecha y se almacenan como tramos. Cada tramo se determina mediante la celda inicial y la final (con un valor común). Formato muy bueno cuando es muy homogenea la imagen, y tiene pocas categorías. Formato muy bueno cuando es muy homogenea la imagen, y tiene pocas categorías. Estructuras Raster
53

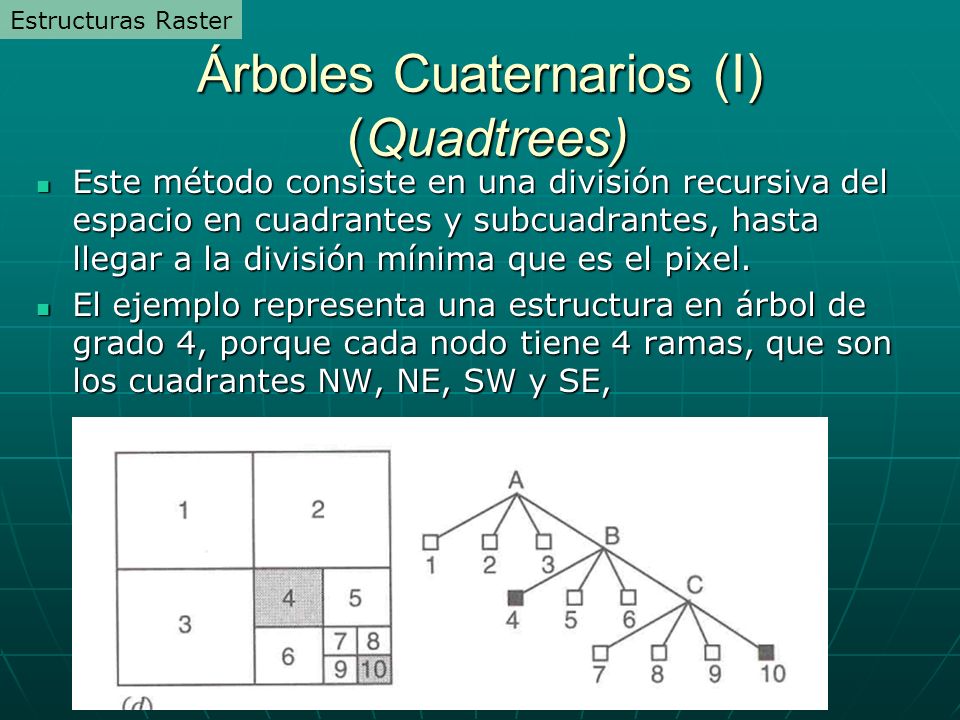

Árboles Cuaternarios (I) (Quadtrees) Este método consiste en una división recursiva del espacio en cuadrantes y subcuadrantes, hasta llegar a la división mínima que es el pixel. Este método consiste en una división recursiva del espacio en cuadrantes y subcuadrantes, hasta llegar a la división mínima que es el pixel. El ejemplo representa una estructura en árbol de grado 4, porque cada nodo tiene 4 ramas, que son los cuadrantes NW, NE, SW y SE, El ejemplo representa una estructura en árbol de grado 4, porque cada nodo tiene 4 ramas, que son los cuadrantes NW, NE, SW y SE, Estructuras Raster
54

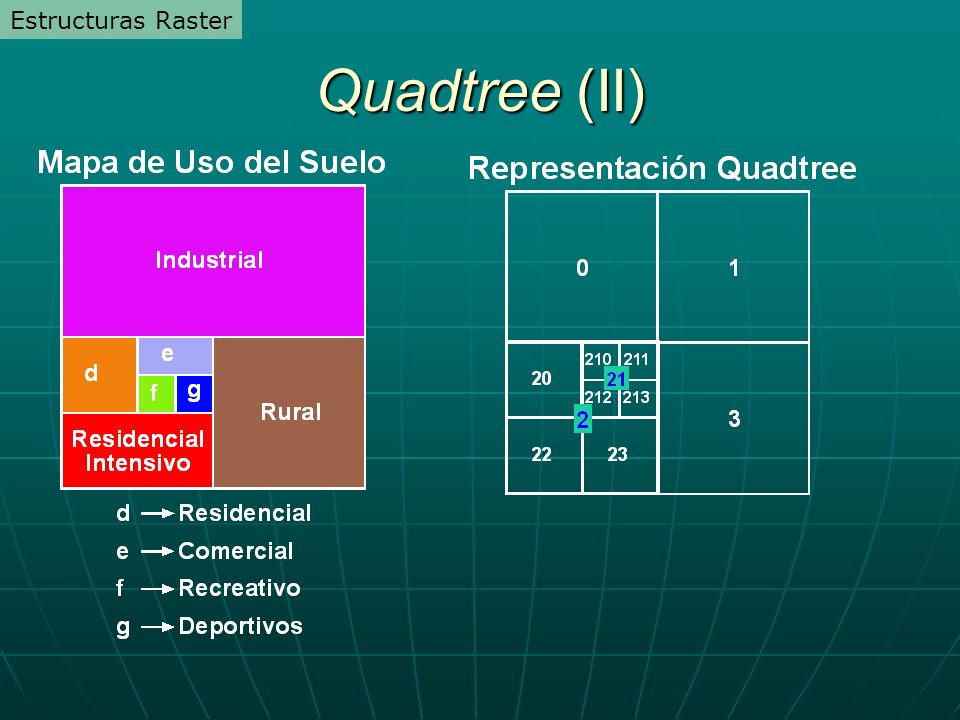

Quadtree (II) Estructuras Raster
55

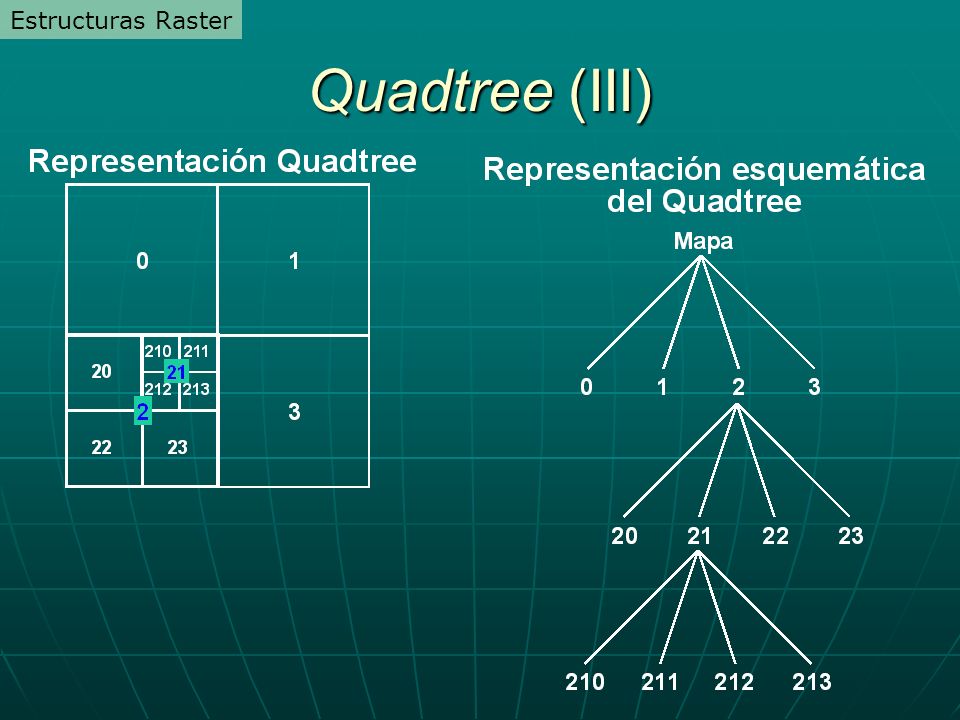

Quadtree (III) Estructuras Raster
56

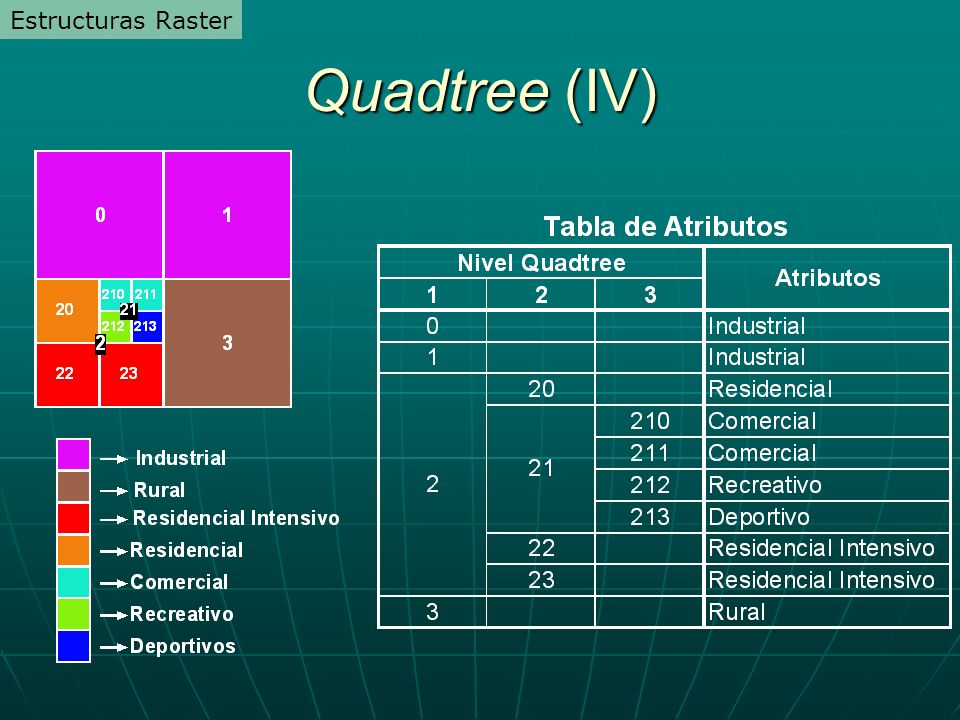

Quadtree (IV) Estructuras Raster
57

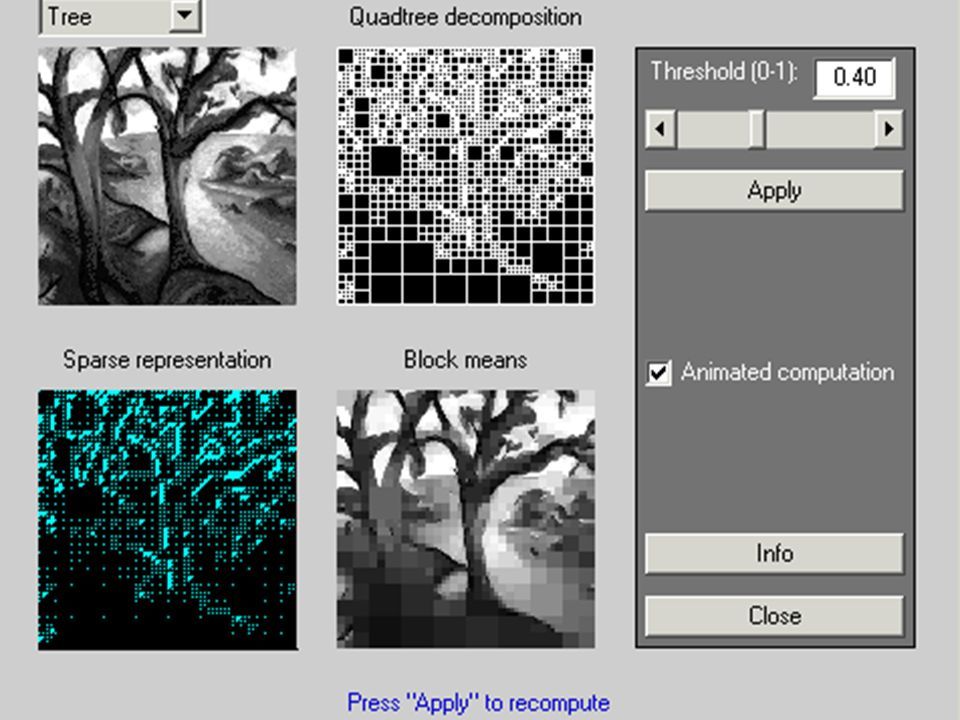

Quadtrees (Árboles cuaternarios) (V) Estructuras Raster
58
Estructuras de datos Vectoriales Tridimensionales Redes Irregulares de Triángulos: TIN (Triangulated Irregular Network) TIN (Triangulated Irregular Network)
59

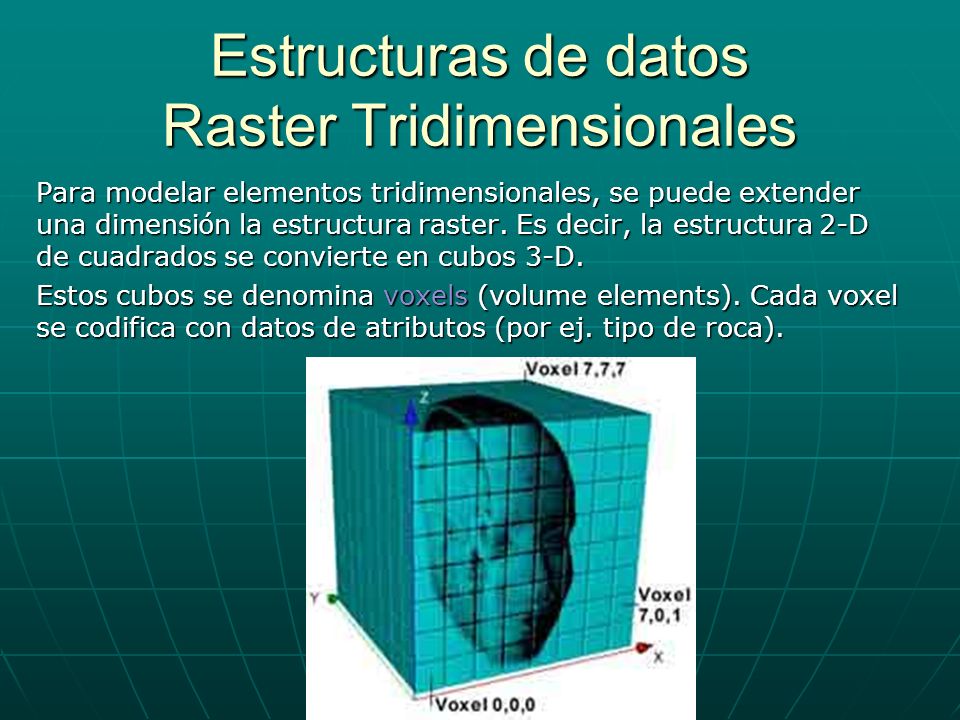

Estructuras de datos Raster Tridimensionales Para modelar elementos tridimensionales, se puede extender una dimensi ó n la estructura raster. Es decir, la estructura 2-D de cuadrados se convierte en cubos 3-D. Estos cubos se denomina voxels (volume elements). Cada voxel se codifica con datos de atributos (por ej. tipo de roca).
60
Paso de estructuras Paso de Raster a Vectorial: Vectorización o Digitalización Paso de Raster a Vectorial: Vectorización o Digitalización Paso de Vectorial a Raster: Rasterización. Paso de Vectorial a Raster: Rasterización.
61

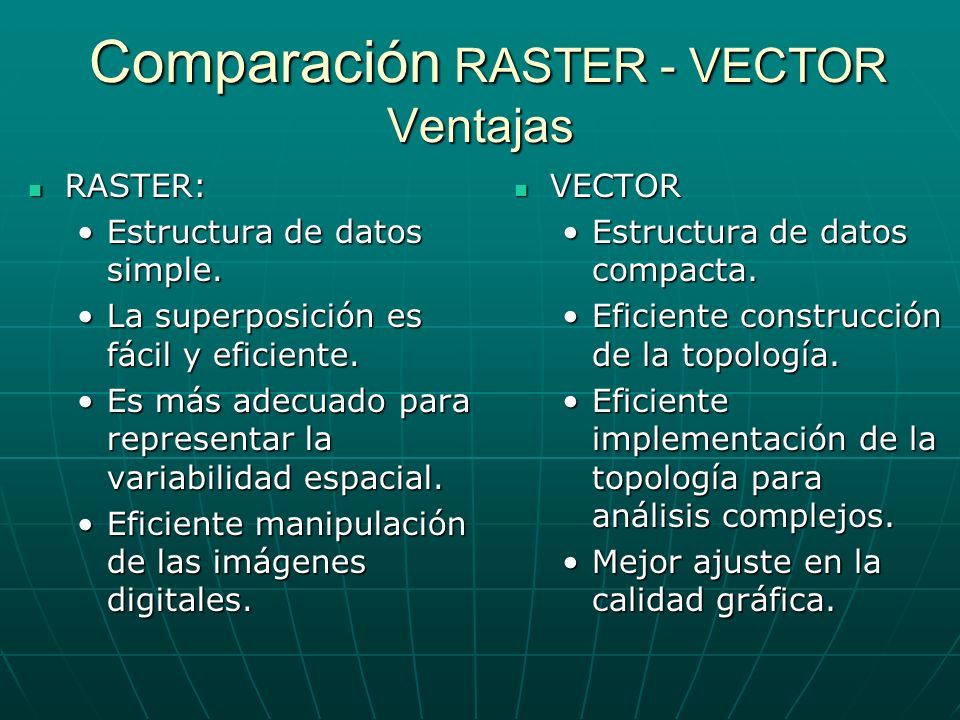

Comparación RASTER - VECTOR Ventajas Comparación RASTER - VECTOR Ventajas RASTER: RASTER: Estructura de datos simple.Estructura de datos simple. La superposición es fácil y eficiente.La superposición es fácil y eficiente. Es más adecuado para representar la variabilidad espacial.Es más adecuado para representar la variabilidad espacial. Eficiente manipulación de las imágenes digitales.Eficiente manipulación de las imágenes digitales. VECTOR VECTOR Estructura de datos compacta. Eficiente construcción de la topología. Eficiente implementación de la topología para análisis complejos. Mejor ajuste en la calidad gráfica.
62

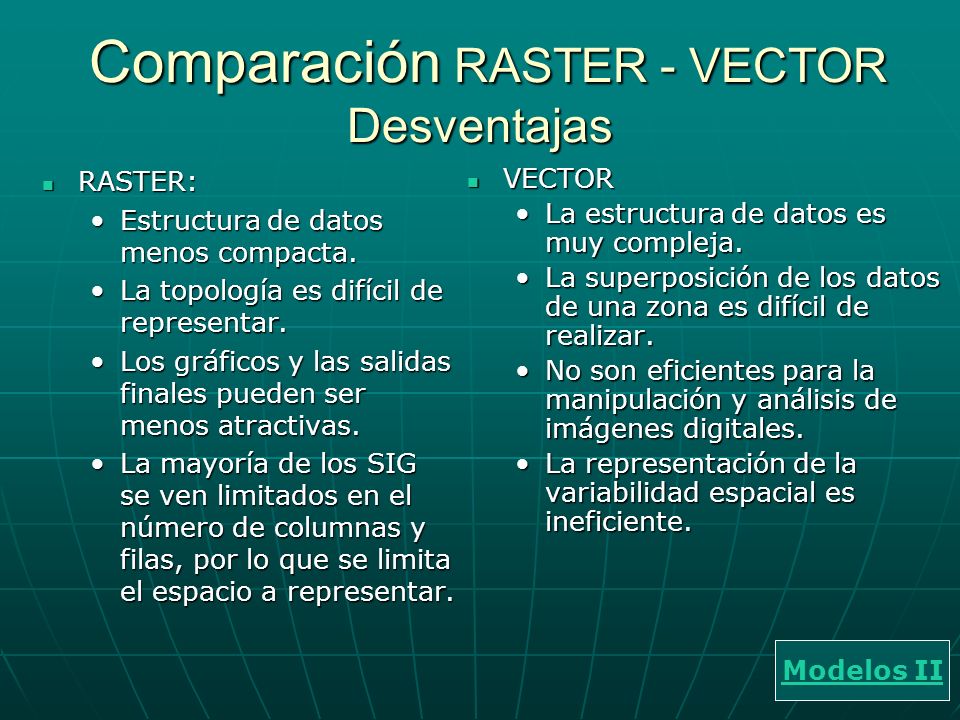

Comparación RASTER - VECTOR Desventajas Comparación RASTER - VECTOR Desventajas RASTER: RASTER: Estructura de datos menos compacta.Estructura de datos menos compacta. La topología es difícil de representar.La topología es difícil de representar. Los gráficos y las salidas finales pueden ser menos atractivas.Los gráficos y las salidas finales pueden ser menos atractivas. La mayoría de los SIG se ven limitados en el número de columnas y filas, por lo que se limita el espacio a representar.La mayoría de los SIG se ven limitados en el número de columnas y filas, por lo que se limita el espacio a representar. VECTOR VECTOR La estructura de datos es muy compleja. La superposición de los datos de una zona es difícil de realizar. No son eficientes para la manipulación y análisis de imágenes digitales. La representación de la variabilidad espacial es ineficiente. Modelos II
