Concreto armado Estructuras ligeras de Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

2 Estructuras Especiales

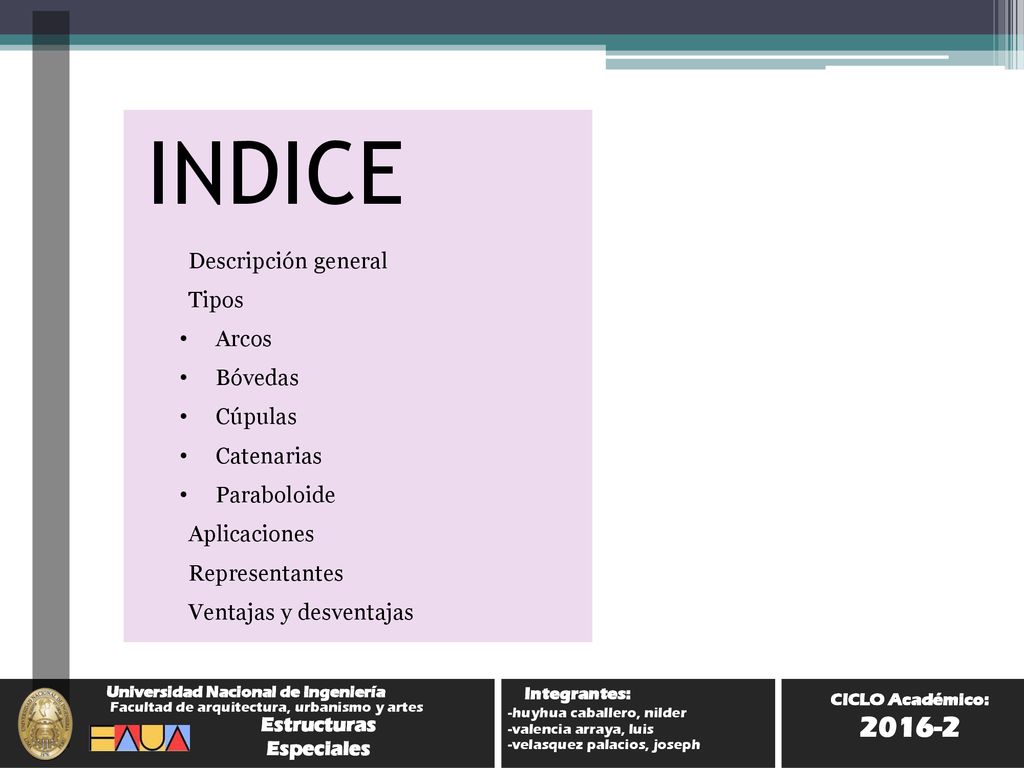

INDICE Descripción general Tipos Arcos Bóvedas Cúpulas Catenarias Paraboloide Aplicaciones Representantes Ventajas y desventajas Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

3 Estructuras Especiales

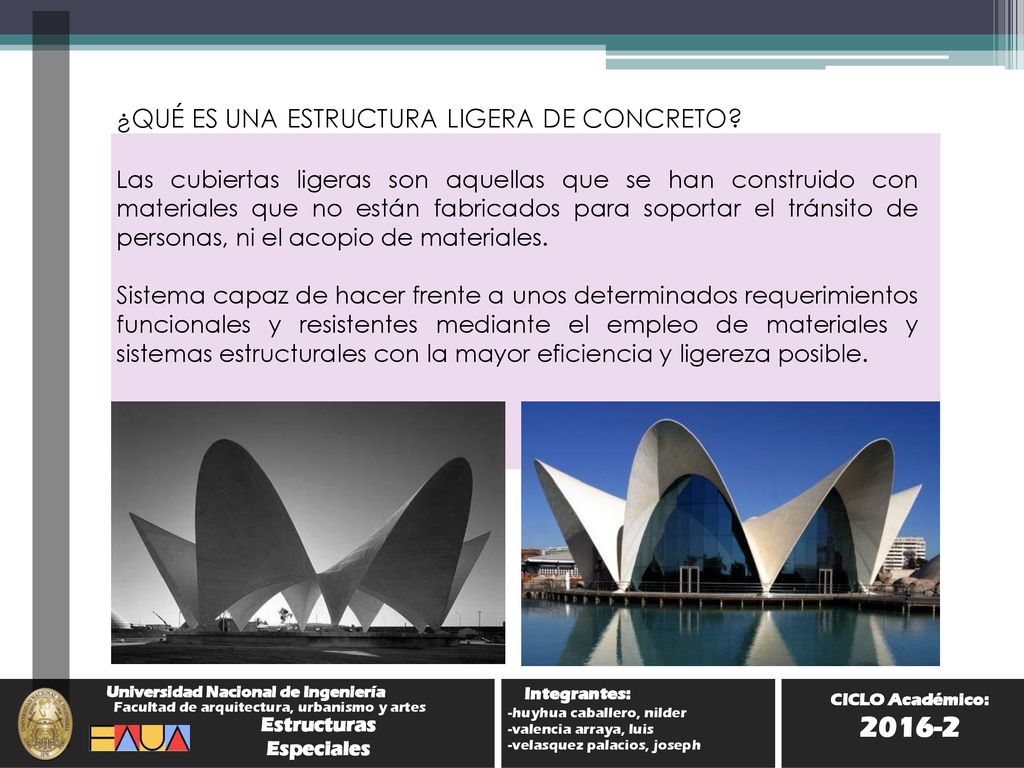

¿QUÉ ES UNA ESTRUCTURA LIGERA DE CONCRETO? Las cubiertas ligeras son aquellas que se han construido con materiales que no están fabricados para soportar el tránsito de personas, ni el acopio de materiales. Sistema capaz de hacer frente a unos determinados requerimientos funcionales y resistentes mediante el empleo de materiales y sistemas estructurales con la mayor eficiencia y ligereza posible. Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

4 Estructuras Especiales

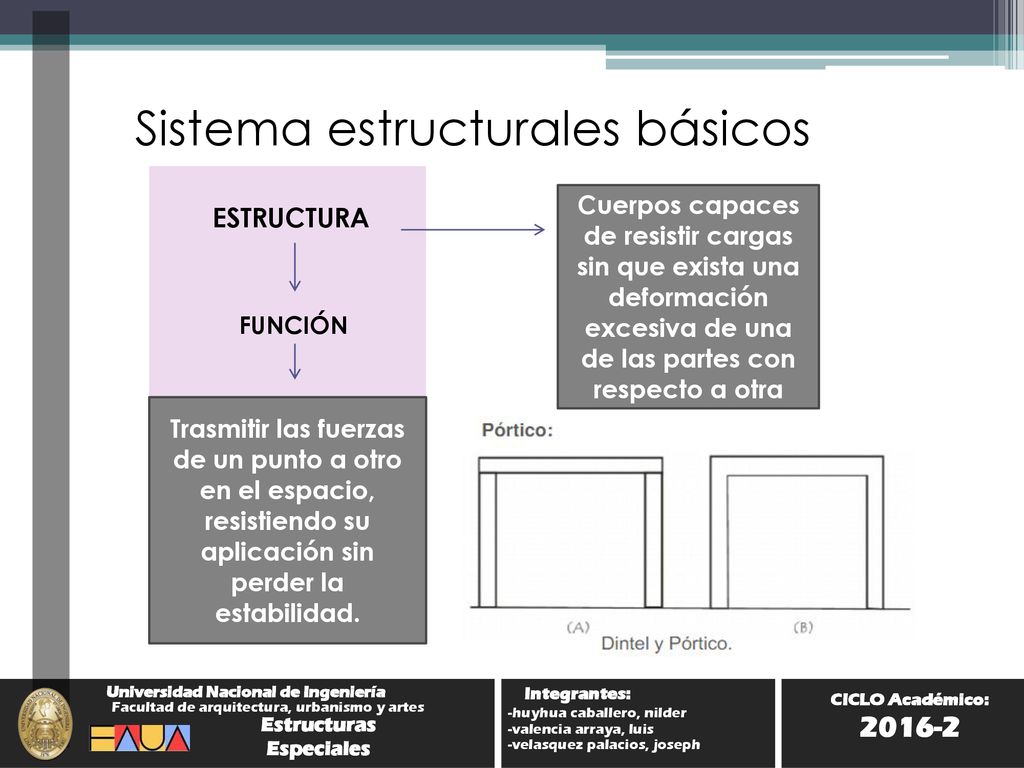

Sistema estructurales básicos Cuerpos capaces de resistir cargas sin que exista una deformación excesiva de una de las partes con respecto a otra ESTRUCTURA FUNCIÓN Trasmitir las fuerzas de un punto a otro en el espacio, resistiendo su aplicación sin perder la estabilidad. Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

5 Estructuras Especiales
es el elemento constructivo de directriz en forma curvada o poligonal, que salva el espacio abierto entre dos pilares o muros transmitiendo toda la carga que soporta a los apoyos, mediante una fuerza oblicua que se denomina empuje. El Arco Integrantes: Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

6 Estructuras Especiales

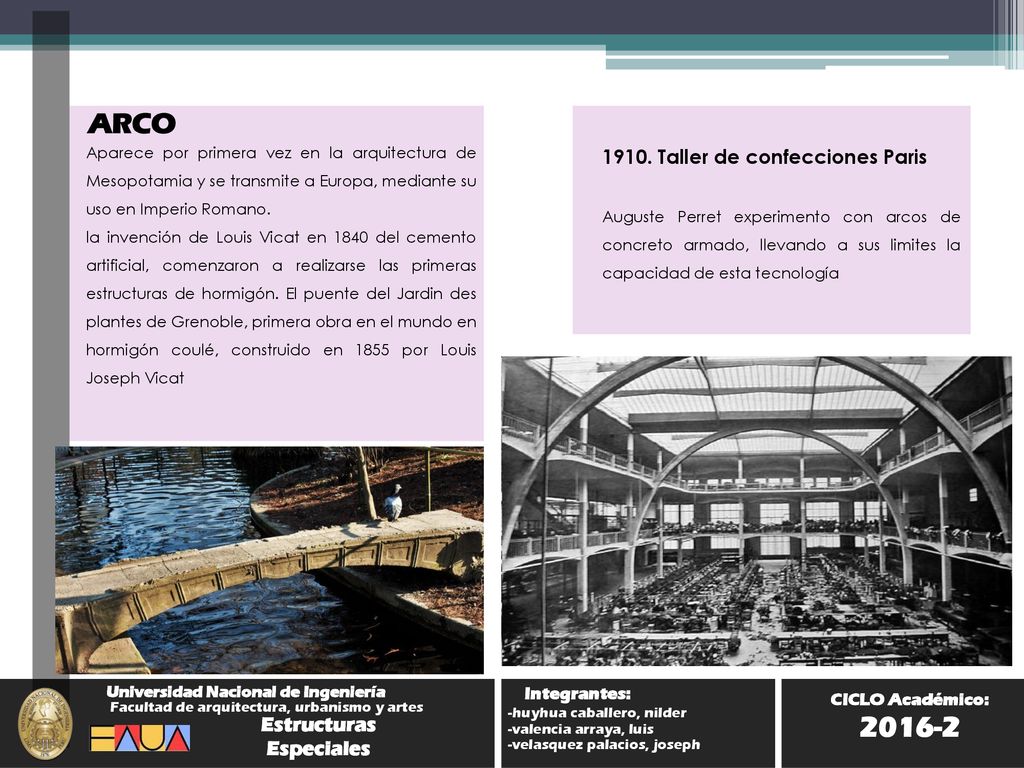

ARCO Aparece por primera vez en la arquitectura de Mesopotamia y se transmite a Europa, mediante su uso en Imperio Romano. la invención de Louis Vicat en 1840 del cemento artificial, comenzaron a realizarse las primeras estructuras de hormigón. El puente del Jardin des plantes de Grenoble, primera obra en el mundo en hormigón coulé, construido en 1855 por Louis Joseph Vicat 1910. Taller de confecciones Paris Auguste Perret experimento con arcos de concreto armado, llevando a sus limites la capacidad de esta tecnología Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

7 Estructuras Especiales

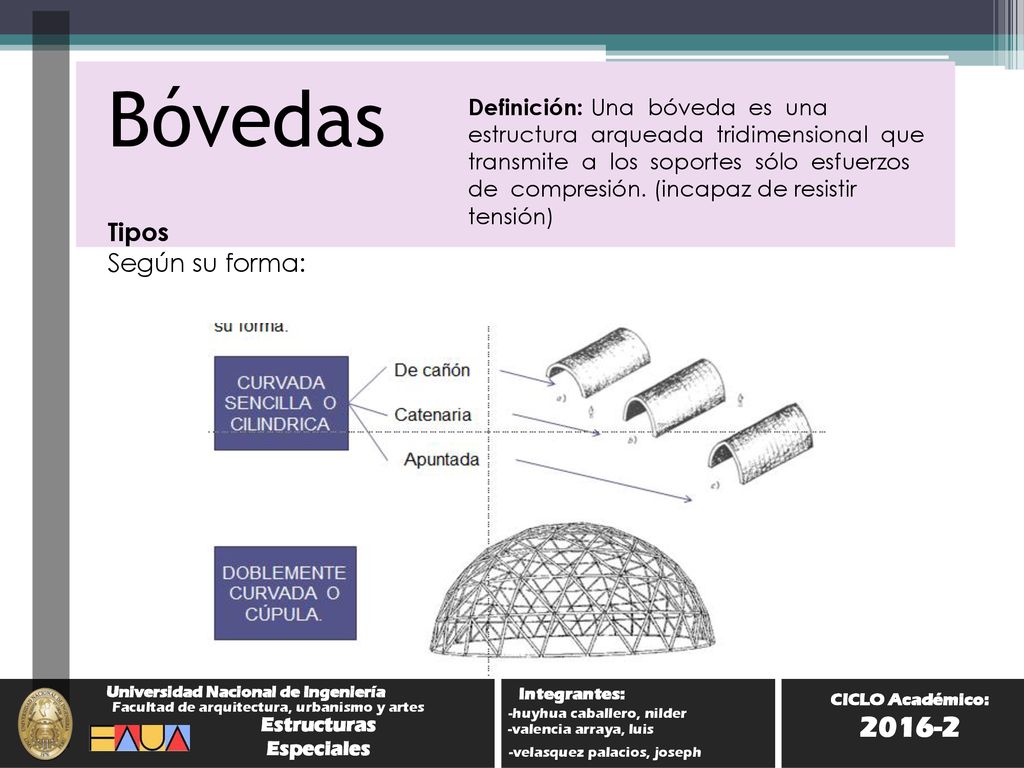

Bóvedas Definición: Una bóveda es una estructura arqueada tridimensional que transmite a los soportes sólo esfuerzos de compresión. (incapaz de resistir tensión) Tipos Según su forma: Integrantes: Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

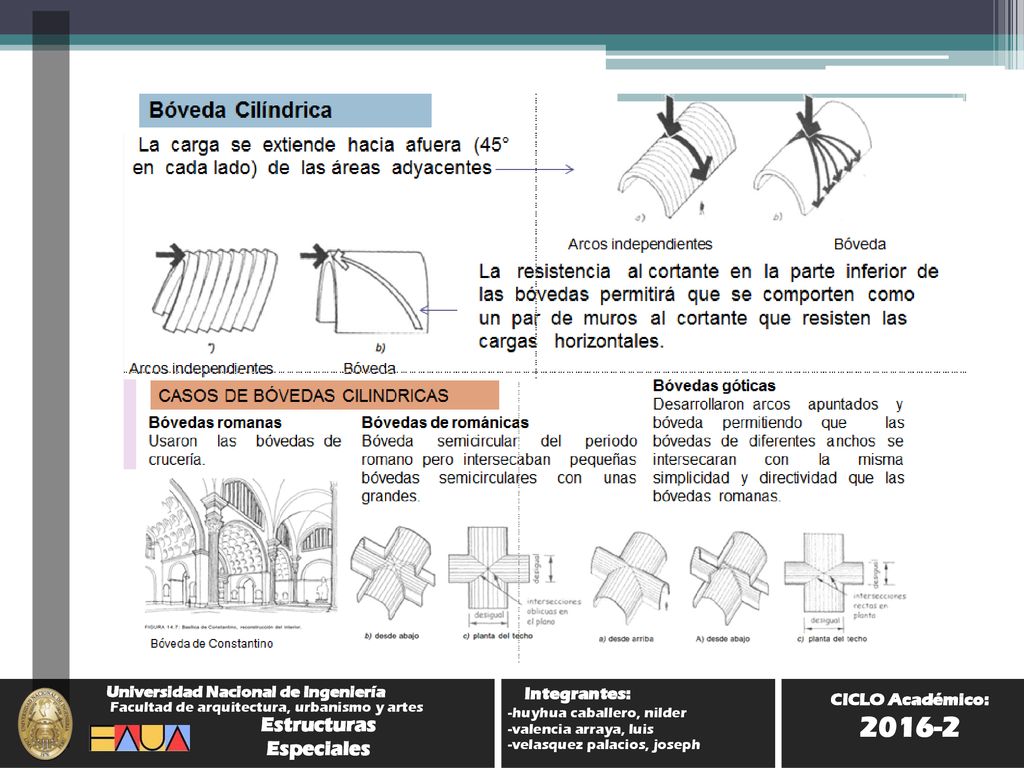

8 Estructuras Especiales
Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

9 Estructuras Especiales

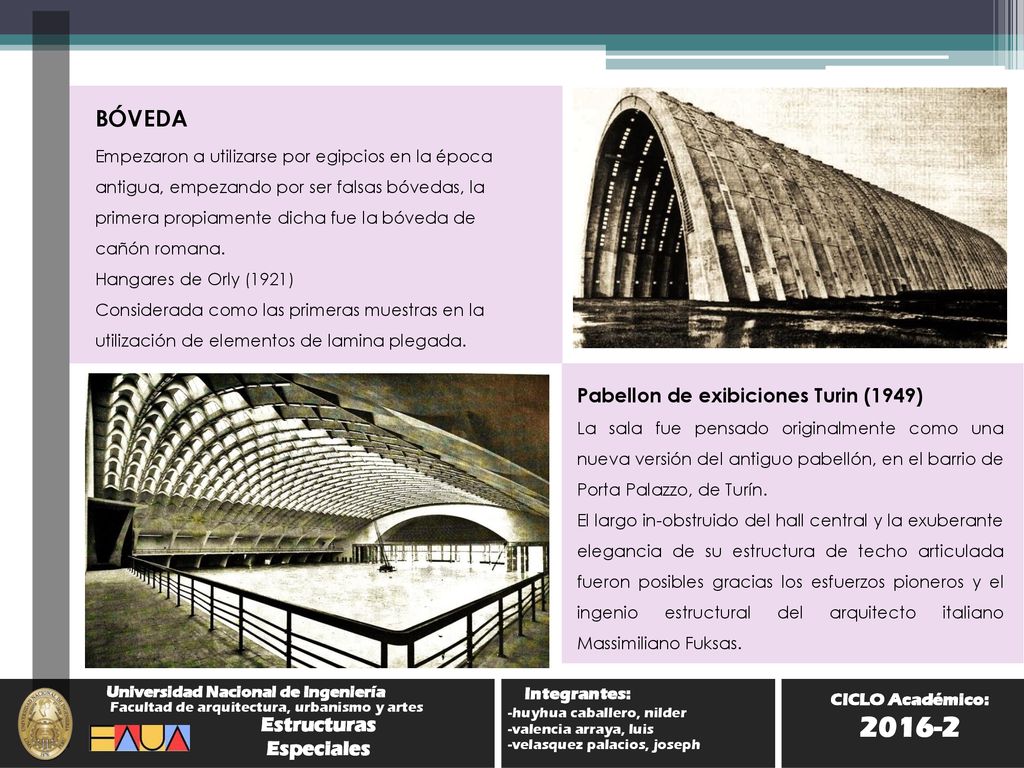

BÓVEDA Empezaron a utilizarse por egipcios en la época antigua, empezando por ser falsas bóvedas, la primera propiamente dicha fue la bóveda de cañón romana. Hangares de Orly (1921) Considerada como las primeras muestras en la utilización de elementos de lamina plegada. Pabellon de exibiciones Turin (1949) La sala fue pensado originalmente como una nueva versión del antiguo pabellón, en el barrio de Porta Palazzo, de Turín. El largo in-obstruido del hall central y la exuberante elegancia de su estructura de techo articulada fueron posibles gracias los esfuerzos pioneros y el ingenio estructural del arquitecto italiano Massimiliano Fuksas. Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

10 Estructuras Especiales

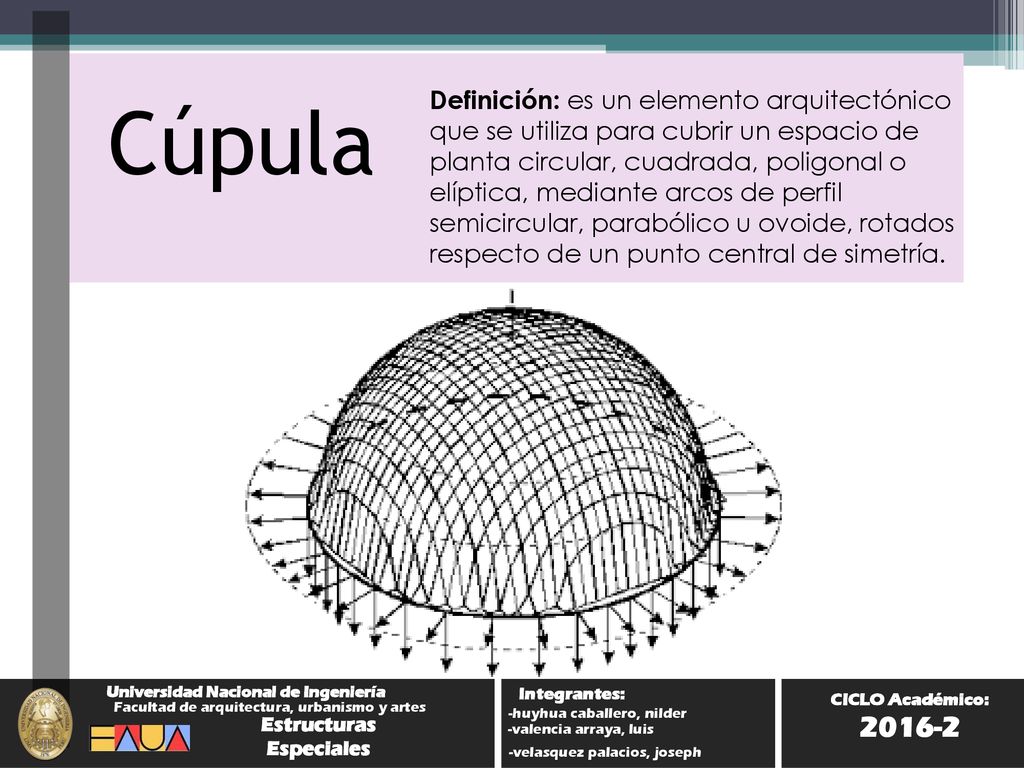

Definición: es un elemento arquitectónico que se utiliza para cubrir un espacio de planta circular, cuadrada, poligonal o elíptica, mediante arcos de perfil semicircular, parabólico u ovoide, rotados respecto de un punto central de simetría. Cúpula Integrantes: Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

11 Estructuras Especiales

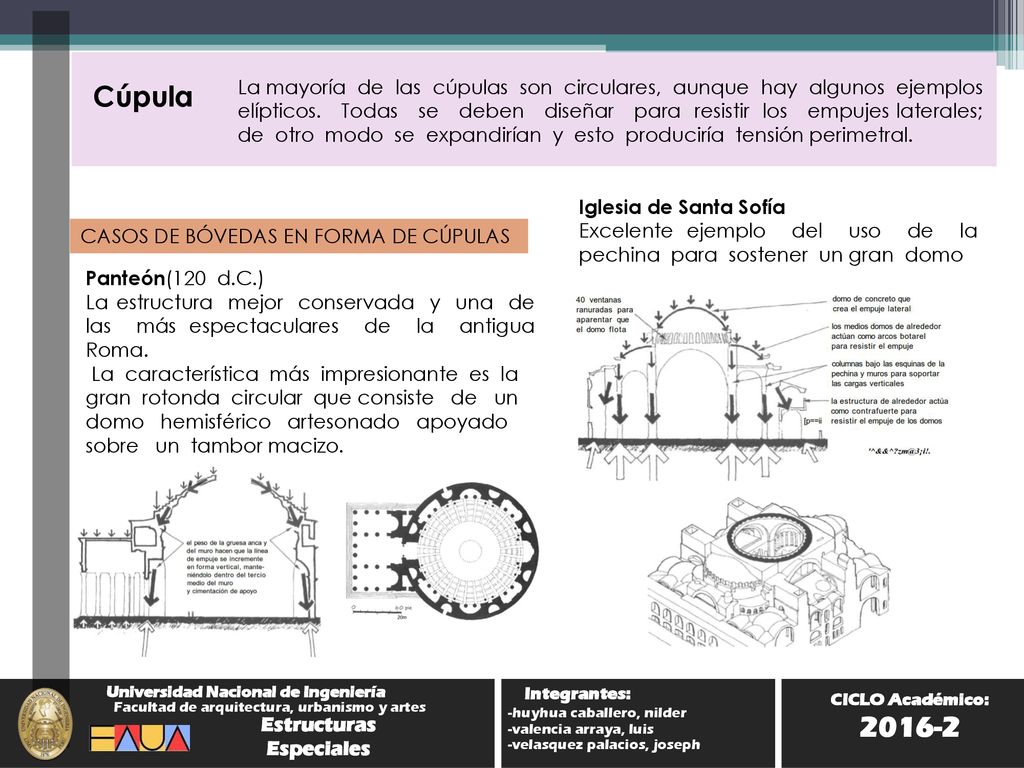

Cúpula La mayoría de las cúpulas son circulares, aunque hay algunos ejemplos elípticos. Todas se deben diseñar para resistir los empujes laterales; de otro modo se expandirían y esto produciría tensión perimetral. Iglesia de Santa Sofía Excelente ejemplo del uso de la pechina para sostener un gran domo CASOS DE BÓVEDAS EN FORMA DE CÚPULAS Panteón(120 d.C.) La estructura mejor conservada y una de las más espectaculares de la antigua Roma. La característica más impresionante es la gran rotonda circular que consiste de un domo hemisférico artesonado apoyado sobre un tambor macizo. Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

12 Estructuras Especiales

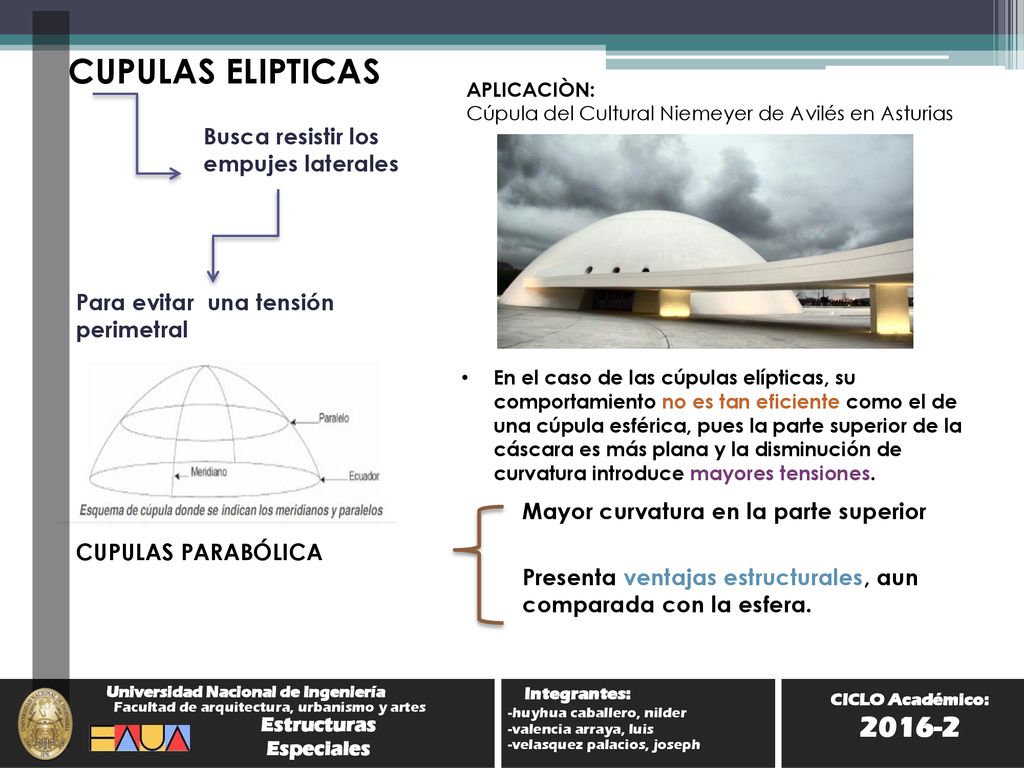

CUPULAS ELIPTICAS APLICACIÒN: Cúpula del Cultural Niemeyer de Avilés en Asturias Busca resistir los empujes laterales Para evitar una tensión perimetral En el caso de las cúpulas elípticas, su comportamiento no es tan eficiente como el de una cúpula esférica, pues la parte superior de la cáscara es más plana y la disminución de curvatura introduce mayores tensiones. Mayor curvatura en la parte superior CUPULAS PARABÓLICA Presenta ventajas estructurales, aun comparada con la esfera. Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

13 Estructuras Especiales

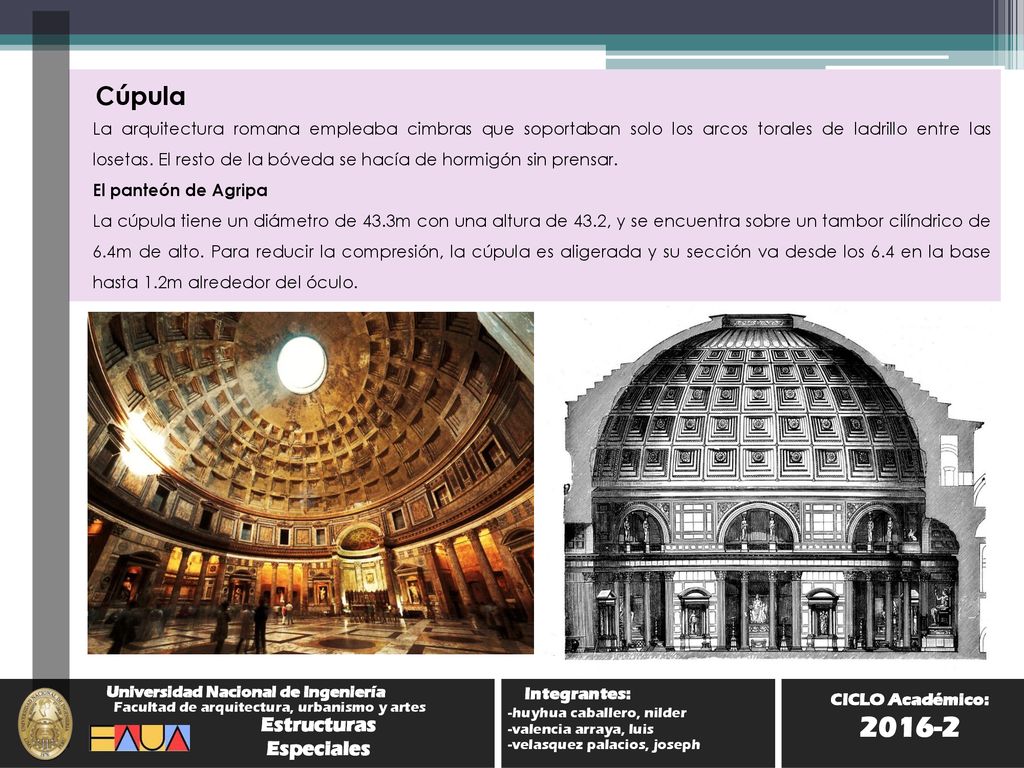

Cúpula La arquitectura romana empleaba cimbras que soportaban solo los arcos torales de ladrillo entre las losetas. El resto de la bóveda se hacía de hormigón sin prensar. El panteón de Agripa La cúpula tiene un diámetro de 43.3m con una altura de 43.2, y se encuentra sobre un tambor cilíndrico de 6.4m de alto. Para reducir la compresión, la cúpula es aligerada y su sección va desde los 6.4 en la base hasta 1.2m alrededor del óculo. Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

14 Estructuras Especiales

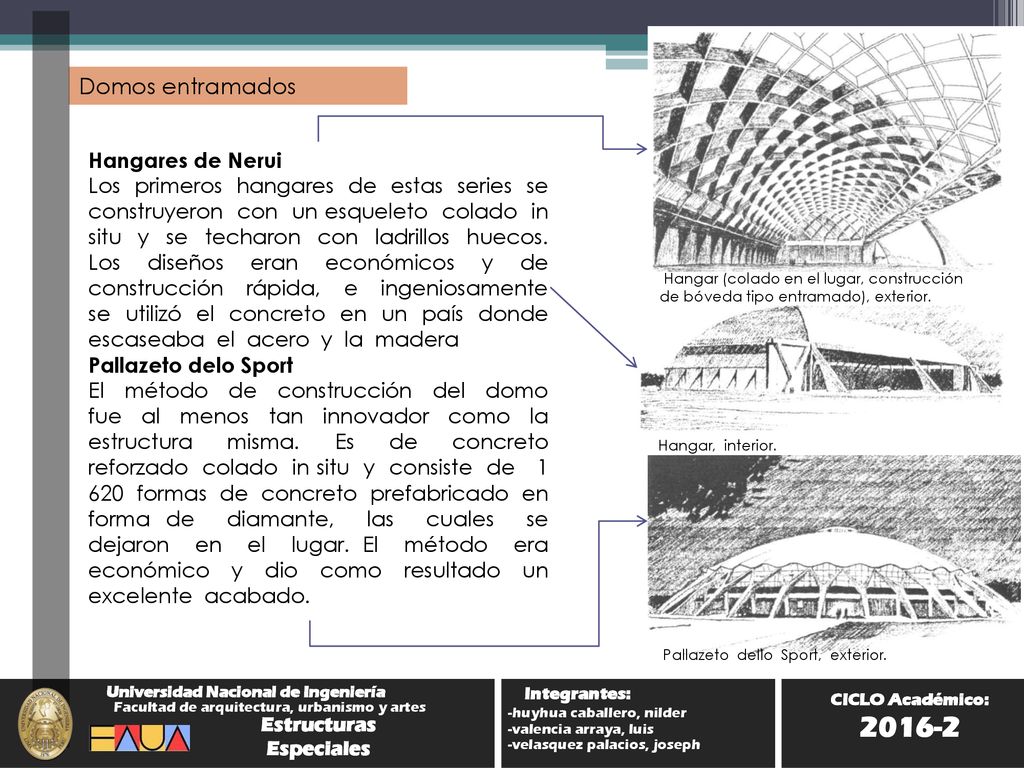

Domos entramados Hangares de Nerui Los primeros hangares de estas series se construyeron con un esqueleto colado in situ y se techaron con ladrillos huecos. Los diseños eran económicos y de construcción rápida, e ingeniosamente se utilizó el concreto en un país donde escaseaba el acero y la madera Pallazeto delo Sport El método de construcción del domo fue al menos tan innovador como la estructura misma. Es de concreto reforzado colado in situ y consiste de formas de concreto prefabricado en forma de diamante, las cuales se dejaron en el lugar. El método era económico y dio como resultado un excelente acabado. Hangar (colado en el lugar, construcción de bóveda tipo entramado), exterior. Hangar, interior. Pallazeto dello Sport, exterior. Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

15 Paraboloide Hiperbólico

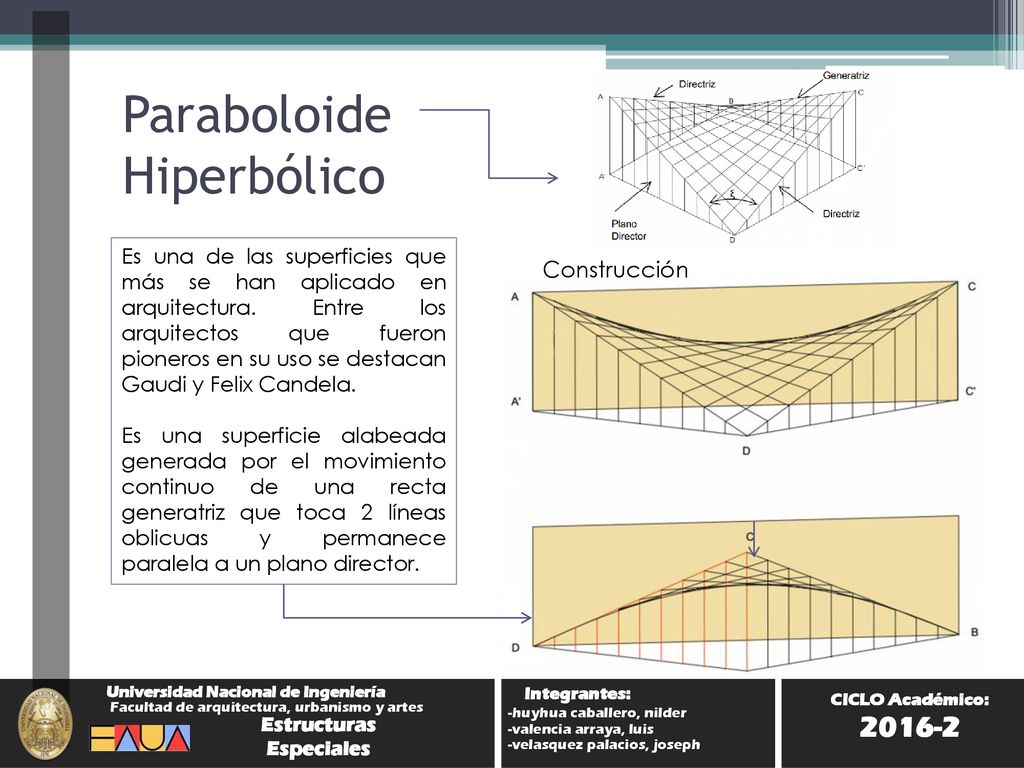

Es una de las superficies que más se han aplicado en arquitectura. Entre los arquitectos que fueron pioneros en su uso se destacan Gaudi y Felix Candela. Es una superficie alabeada generada por el movimiento continuo de una recta generatriz que toca 2 líneas oblicuas y permanece paralela a un plano director. Construcción Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

16 Estructuras Especiales

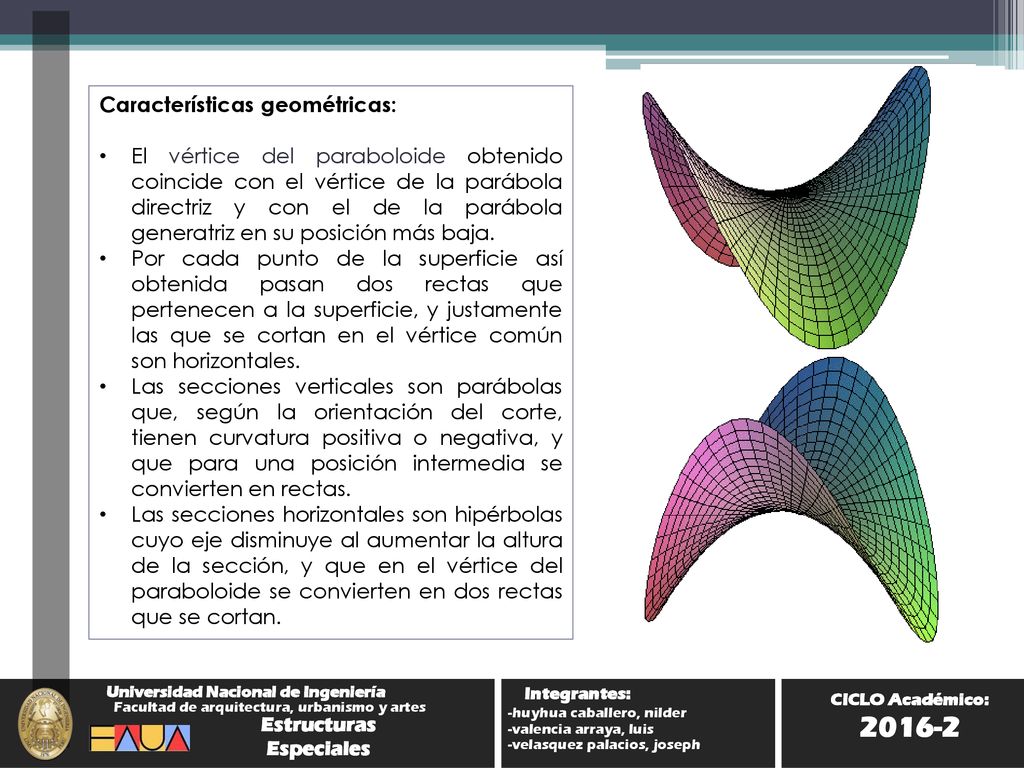

Características geométricas: El vértice del paraboloide obtenido coincide con el vértice de la parábola directriz y con el de la parábola generatriz en su posición más baja. Por cada punto de la superficie así obtenida pasan dos rectas que pertenecen a la superficie, y justamente las que se cortan en el vértice común son horizontales. Las secciones verticales son parábolas que, según la orientación del corte, tienen curvatura positiva o negativa, y que para una posición intermedia se convierten en rectas. Las secciones horizontales son hipérbolas cuyo eje disminuye al aumentar la altura de la sección, y que en el vértice del paraboloide se convierten en dos rectas que se cortan. Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

17 Estructuras Especiales

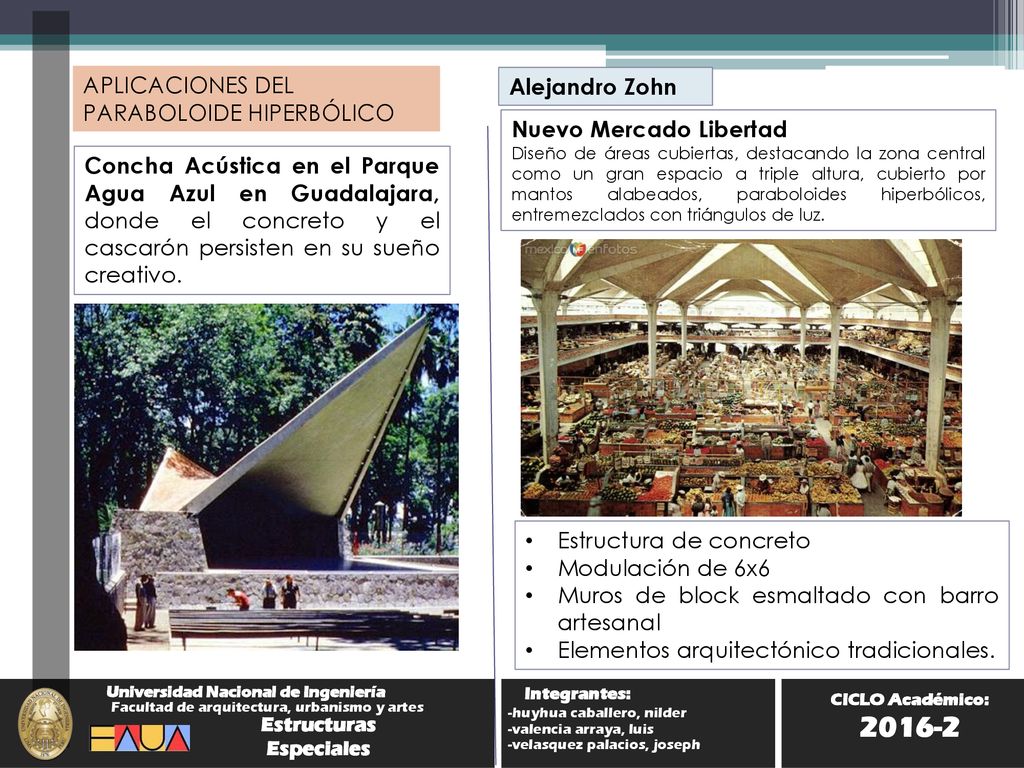

APLICACIONES DEL PARABOLOIDE HIPERBÓLICO Alejandro Zohn Nuevo Mercado Libertad Diseño de áreas cubiertas, destacando la zona central como un gran espacio a triple altura, cubierto por mantos alabeados, paraboloides hiperbólicos, entremezclados con triángulos de luz. Concha Acústica en el Parque Agua Azul en Guadalajara, donde el concreto y el cascarón persisten en su sueño creativo. Estructura de concreto Modulación de 6x6 Muros de block esmaltado con barro artesanal Elementos arquitectónico tradicionales. Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

18 Estructuras Especiales

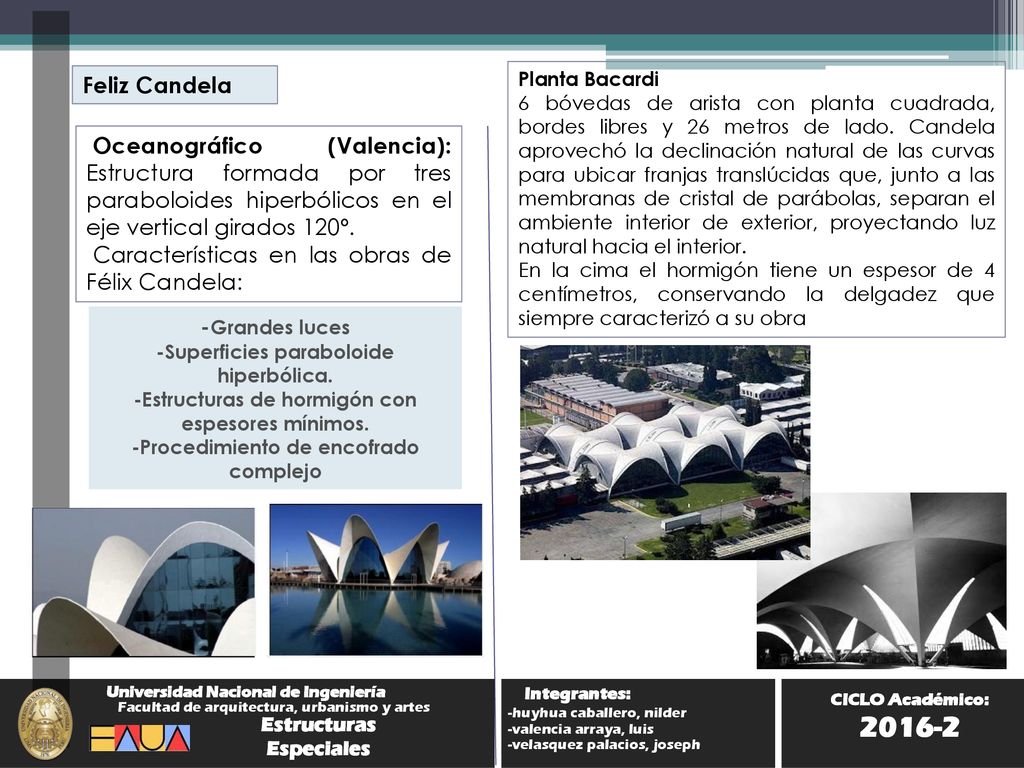

Feliz Candela Planta Bacardi 6 bóvedas de arista con planta cuadrada, bordes libres y 26 metros de lado. Candela aprovechó la declinación natural de las curvas para ubicar franjas translúcidas que, junto a las membranas de cristal de parábolas, separan el ambiente interior de exterior, proyectando luz natural hacia el interior. En la cima el hormigón tiene un espesor de 4 centímetros, conservando la delgadez que siempre caracterizó a su obra Oceanográfico (Valencia): Estructura formada por tres paraboloides hiperbólicos en el eje vertical girados 120º. Características en las obras de Félix Candela: -Grandes luces -Superficies paraboloide hiperbólica. -Estructuras de hormigón con espesores mínimos. -Procedimiento de encofrado complejo Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

19 Estructuras Especiales

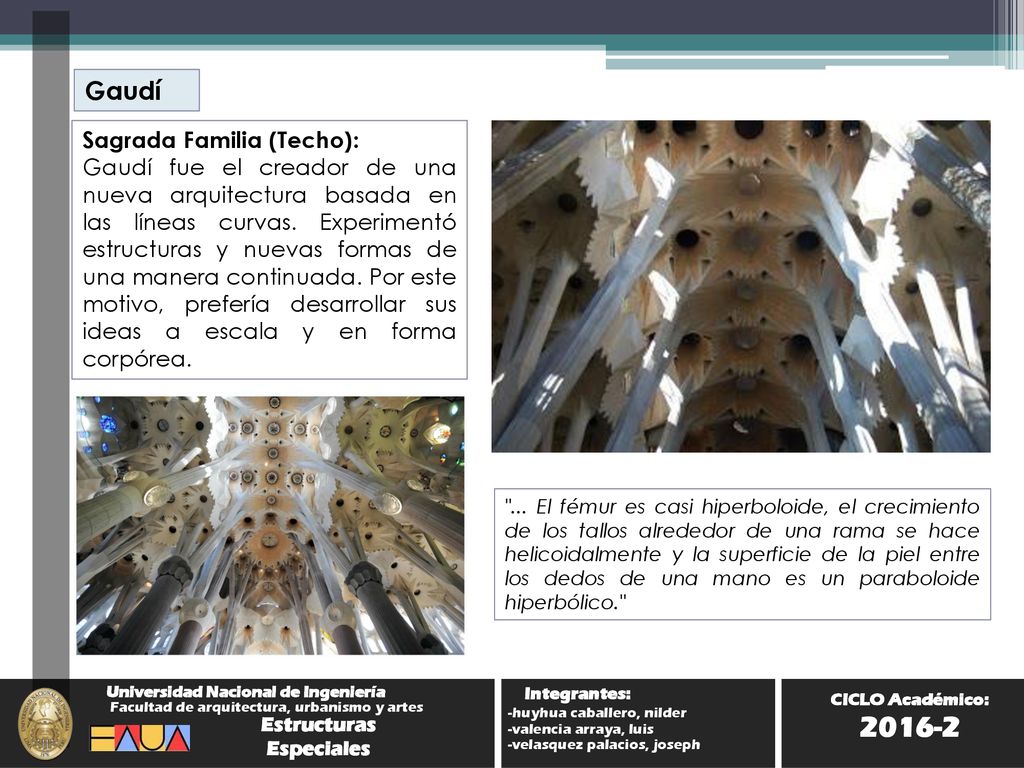

Gaudí Sagrada Familia (Techo): Gaudí fue el creador de una nueva arquitectura basada en las líneas curvas. Experimentó estructuras y nuevas formas de una manera continuada. Por este motivo, prefería desarrollar sus ideas a escala y en forma corpórea. "... El fémur es casi hiperboloide, el crecimiento de los tallos alrededor de una rama se hace helicoidalmente y la superficie de la piel entre los dedos de una mano es un paraboloide hiperbólico." Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

20 Estructuras Especiales

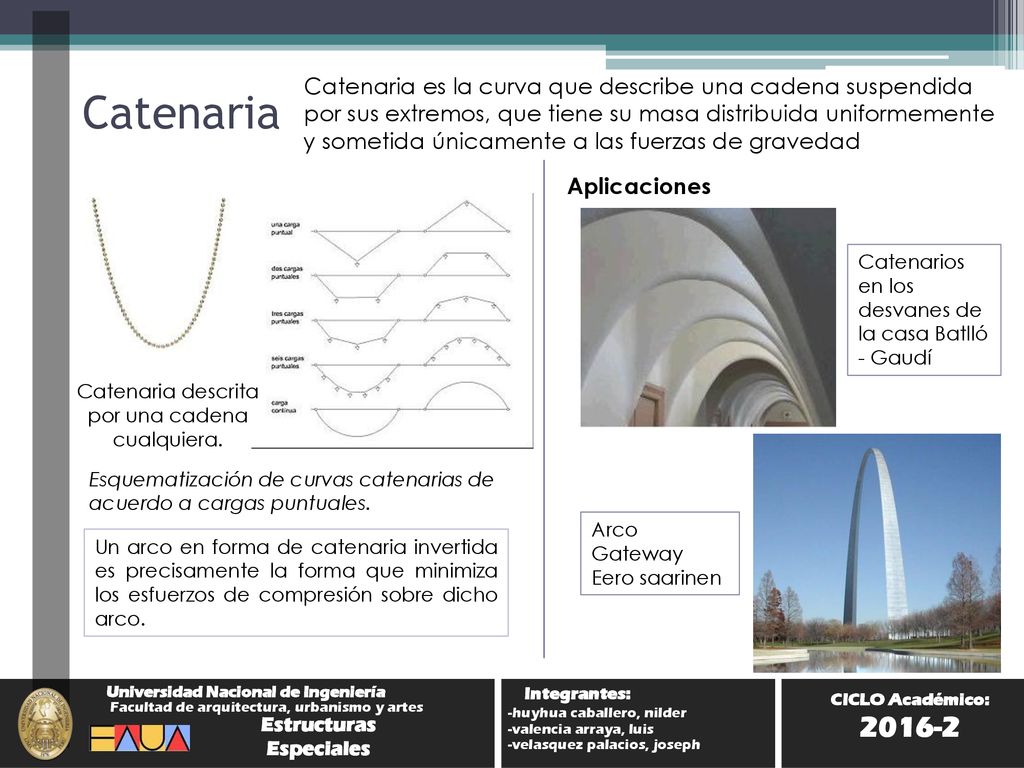

Catenaria Catenaria es la curva que describe una cadena suspendida por sus extremos, que tiene su masa distribuida uniformemente y sometida únicamente a las fuerzas de gravedad Aplicaciones Catenaria descrita por una cadena cualquiera. Esquematización de curvas catenarias de acuerdo a cargas puntuales. Catenarios en los desvanes de la casa Batlló - Gaudí Arco Gateway Eero saarinen Un arco en forma de catenaria invertida es precisamente la forma que minimiza los esfuerzos de compresión sobre dicho arco. Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

21 Estructuras Especiales

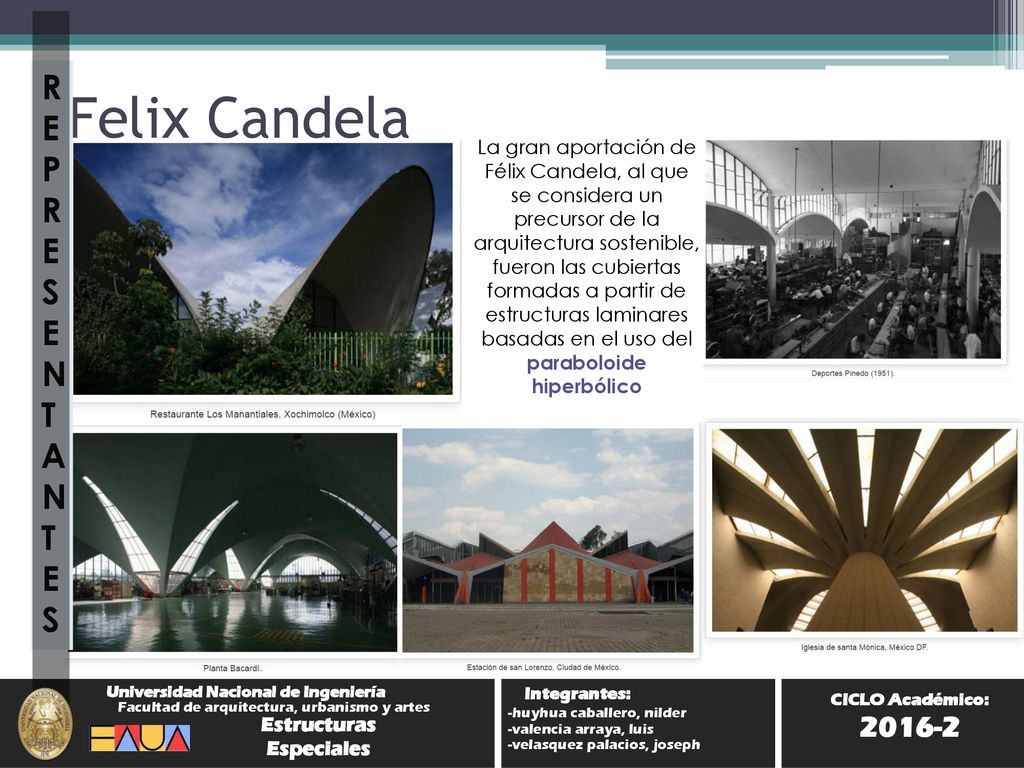

REPRESENTANTES Felix Candela La gran aportación de Félix Candela, al que se considera un precursor de la arquitectura sostenible, fueron las cubiertas formadas a partir de estructuras laminares basadas en el uso del paraboloide hiperbólico Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph

22 Ernesto Torroja - España

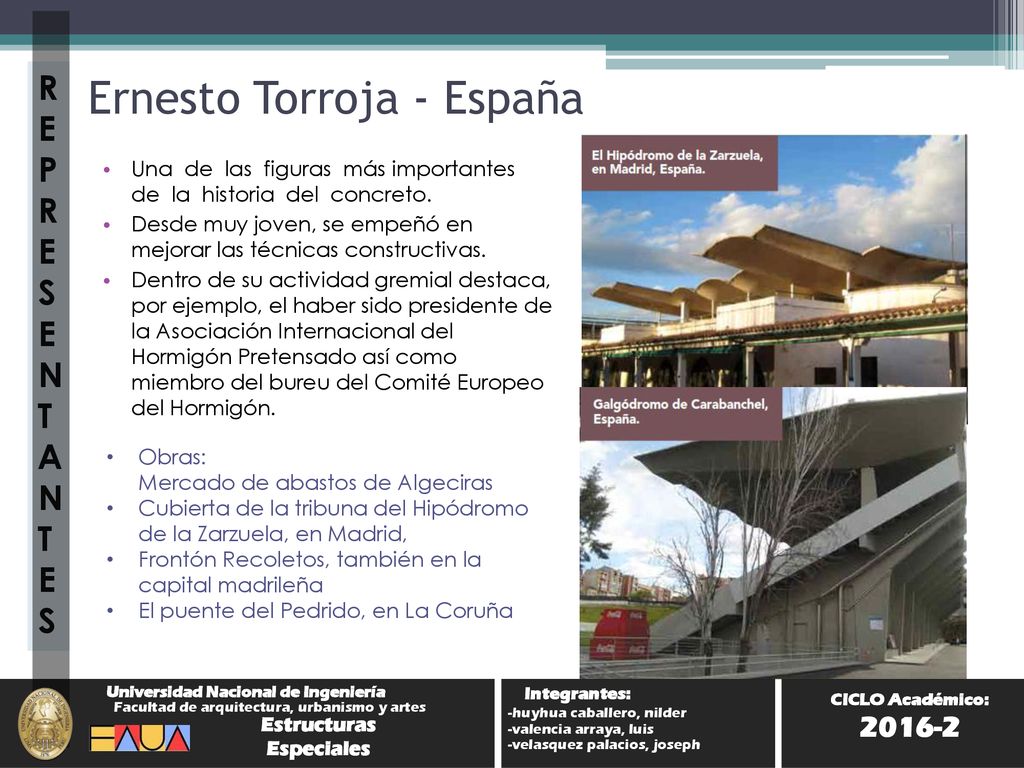

REPRESENTANTES Una de las figuras más importantes de la historia del concreto. Desde muy joven, se empeñó en mejorar las técnicas constructivas. Dentro de su actividad gremial destaca, por ejemplo, el haber sido presidente de la Asociación Internacional del Hormigón Pretensado así como miembro del bureu del Comité Europeo del Hormigón. Obras: Mercado de abastos de Algeciras Cubierta de la tribuna del Hipódromo de la Zarzuela, en Madrid, Frontón Recoletos, también en la capital madrileña El puente del Pedrido, en La Coruña Universidad Nacional de Ingeniería Facultad de arquitectura, urbanismo y artes Integrantes: Integrantes: CICLO Académico: 2016-2 -huyhua caballero, nilder Estructuras Especiales -valencia arraya, luis -velasquez palacios, joseph
